Управляемость автомобиля, комфорт и безопасность передвижения напрямую зависят от качества и состояния сайлентблоков.

  • Что это такое
  • Виды
  • Достоинства и недостатки
  • Срок эксплуатации
  • Причины выхода из строя
  • Дефекты

adv.rbc.ru

Что такое сайлентблок

Сайлентблок — это шарнир, который предназначен главным образом для уменьшения вибраций и смягчения толчков, передающихся на кузов и в салон автомобиля. Собственно, «silent block» и переводится с английского как «тихий блок». Сайлентблоки, применяемые в ходовой части, отвечают также за сохранение оптимальной траектории перемещения колес, что напрямую влияет на управляемость автомобиля и безопасность движения особенно в ситуации, когда требуется выполнить резкий маневр.

Конструктивно сайлентблок состоит как правило из двух металлических втулок (обойм), прочно соединенных с проставкой из демпфирующего материала, в качестве которого применяется резина или полиуретан. Сайлентблоки устанавливаются:

  • В рычагах передней и задней подвески.
  • В качестве втулок стабилизаторов поперечной устойчивости.
  • В качестве узлов крепления амортизаторов, двигателя и компонентов трансмиссии.

Виды сайлентблоков

В зависимости от особенностей конструкции различают несколько видов сайлентблоков:

  • Классический с цельной демпфирующей проставкой, двумя или одной (чаще внутренней) втулками.
  • С технологическими полостями в резиновой проставке для оптимальной работы рычага подвески на кручение.
  • Сайлентблоки с крепежными проушинами (их часто выполняют несимметричными) вместо втулок под болт.
  • Плавающие, являющиеся близкими родственниками шаровых опор, обеспечивают бОльшую подвижность соединяемых деталей и лучшую плавность хода. Такие сайлентблоки как правило используются в поворотных кулаках ступиц, но встречаются и в рычагах подвески.

Достоинства и недостатки резиновых и полиуретановых сайлентблоков

По типу материала, из которого изготовлена демпфирующая проставка, различают резиновые и полиуретановые сайлентблоки. У каждого из них имеются свои достоинства и недостатки.

Резиновые сайлентблоки

Классические, проверенные временем сайлентблоки устанавливаются на моделях, которые сходят с конвейеров автозаводов. К числу достоинств таких шарниров можно отнести:

  • Невысокую стоимость.
  • Способность работать в больших амплитудах деформации и обеспечить лучшую плавность хода.

Среди «минусов»:

  • Не самая высокая устойчивость к низким температурам и воздействию масел, топлива, антигололедных реагентов.

Полиуретановые сайлентблоки

Этот тип сайлентблоков пришел из автоспорта, где в приоритете управляемость, которая напрямую связана с жесткостью шарнира. Соответственно, установка полиуретановых сайлентблоков на обычный автомобиль дает достаточно контрастный эффект. На «плюсовой» чаше весов:

  • Улучшение управляемости, ощутимое в экстремальных режимах при условии замены всех сайлетблоков на полиуретановые.
  • Высокая устойчивость полиуретановых сайлентблоков к ударным и вибронагрузкам, перепадам температур и воздействию химикатов.
  • Увеличение ресурса шарниров до пяти раз относительно резиновых сайлентблоков, но лишь при строгом соблюдении правил установки.

В любом случае, на «минусовой» чаше весов окажутся:

  • Увеличение жесткости подвески, которое становится еще более выраженным при минусовых температурах.
  • Заметно бОльшая цена полиуретановых сайлентблоков относительно резиновых аналогов.

Срок эксплуатации сайлентблоков

100 000 км — таков средний срок эксплуатации сайлентблоков ходовой части. Но это в идеальных условиях. Российские дорожно-климатические реалии диктуют необходимость проверки таких шарниров при вдвое меньшем пробеге. Особенно это касается регионов с экстремально холодными зимами и большой амплитудой перепадов температур, таких как Якутия.

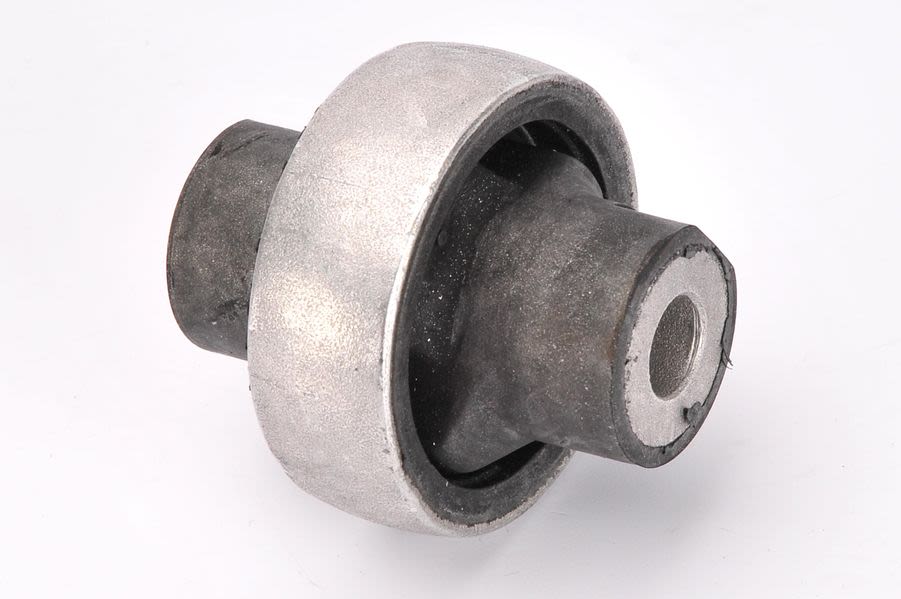

Сайлентблок — это шарнир, который предназначен для уменьшения вибраций и смягчения толчков, передающихся на кузов и в салон автомобиля (Фото: Shutterstock)

Ремонту отслужившие свое сайлентблоки не подлежат. Выход один — замена, и с ней лучше не затягивать. Отступление от этого правила чревато не только ухудшением комфорта, управляемости и снижением безопасности, но и существенными дополнительными затратами. Пришедший в негодность сайлентблок способен постепенно деформировать свое посадочное место, что обернется необходимостью менять рычаг подвески в сборе. Кроме того, ходовая часть автомобиля — взаимосвязанный механизм, и запоздалая замена сайлентблока грозит вызвать цепную реакцию ускоренного износа шаровых опор, наконечников рулевых тяг и самой рейки.

Причины выхода сайлентблоков из строя

Сайлентблоки выходят из строя по разным причинам, среди которых есть вполне очевидные и не очень. Как выглядит этот «черный список»?

  • Стиль вождения «Чем выше скорость, тем меньше ям». Следует помнить, что до 90% нагрузки, которая приходится на элементы подвески при проезде неровностей, воспринимается сайлентблоками ходовой части с понятными последствиями для таких шарниров.
  • Чрезмерно осторожная манера вождения также вредна, особенно для сайлентблоков с резиновыми проставками. Они быстро утрачивают эластичность, поскольку работают в очень узком, неоптимальном диапазоне амплитуд.
  • Затяжка болтов крепления рычагов подвески на вывешенном на подъемнике автомобиле облегчает выполнение операции, но заставляет центральную втулку шарнира постоянно испытывать нагрузку. При проезде неровностей она может превысить критический порог и произойдет отрыв обоймы от демпфирующей проставки. Особенно велик риск такого развития событий при установке сайлентблоков с полиуретановым наполнителем, который — в отличие от резинового — не выдерживает больших амплитуд деформации.
  • Установка полиуретановых сайлентблоков без внешней обоймы в рычаги подвески из достаточно податливого алюминия может привести к тому, что шарнир просто выбьет из посадочного места при сильной ударной нагрузке.
  • Повреждение резиновой проставки химически активными маслами, топливом, антигололедными реагентами.
  • Неправильный монтаж сайлентблоков с технологическими полостями в резиновой проставке.
    Установочные метки на таких шарнирах и рычагах подвески должны совпадать, чтобы нагрузка распределялась равномерно по рабочей поверхности сайлентблока.
  • Установка втулок стабилизаторов поперечной устойчивости без предварительной смазки ведет к усиленной выработке штанг в месте контакта, особенно при использовании втулок из более жесткого, чем резина, полиуретана.
  • Превышение срока эксплуатации, установленного с поправкой на условия движения.

Как проявляют себя дефекты сайлентблоков

Определить, что сайлентблоки ходовой части отслужили свое, можно как по поведению автомобиля, так и с помощью визуального осмотра. В последнем случае шарниры должны быть очищены от грязи, а основное внимание следует уделить проверке состояния демпфирующих проставок, поскольку металлические втулки повреждаются очень редко. Что дает повод задуматься о замене сайлентблоков?

  • Крены автомобиля при движении по прямой и на торможении.
  • Усиление вибраций при движении.
  • Увеличение жесткости подвески.
  • Скрипы и стуки в подвеске.
  • Увеличенный износ боковых секций протектора шин.
  • Трещины, разрывы в демпфирующих проставках.
  • Увеличенный люфт рычагов подвески.

adv.rbc.ru

adv.rbc.ru

Сайлентблоки передних рычагов – что делать, когда они износились? + видео » АвтоНоватор

Сайлентблоки передних рычагов выполняют очень важную функцию – они гасят колебания. Эти детали довольно часто выходят из строя, ведь именно на них действуют невероятные нагрузки, а они, в свою очередь, должны противостоять всем деформациям. Как заменить их в случае поломки?

Для чего служит сайлентблок рычага подвески?

Данные детали представляют собой две металлические втулки (внутреннюю и внешнюю), а между ними расположена резиновая вставка, которая, чаще всего, сделана из полиуретана, поэтому иногда можно встретить такое понятие, как «полиуретановый сайлентблок». Именно эта вставка и играет важнейшую роль. Сайлентблок рычага подвески соединяет ее элементы, кроме того, такие детали нашли свое широкое применение и для крепления коробки переключения передач, и амортизаторов, и даже двигателя.

Довольно тяжело недооценить их роль в автомобиле, поэтому необходимо следить за их состоянием. Вообще производители обычно дают гарантию на целых сто тысяч километров пробега, однако учитывая «чудесное» состояние наших дорог, не стоит руководствоваться данной цифрой, лучше осуществить визуальный осмотр хотя бы после 50 тысяч. Тем более, что оценить, в каком состоянии находятся задние сайлентблоки передних рычагов, можно и самостоятельно в домашних условиях.

Как проверить сайлентблоки передних рычагов?

Нельзя чтобы резина отслаивалась или вспучивалась из-под шайб, ее поверхность должна быть гладкой, без трещин, также недопустим большой люфт, так как результатом данных неисправностей может быть разрушение посадочных мест шарниров, и в этом случае необходима будет замена всего рычага подвески, а не отдельных деталей. Понять то, что сайлентблок переднего нижнего рычага вышел из строя, можно по неравномерному износу покрышек. Вполне возможно, что автомобиль будет еще и кидать из стороны в сторону на скорости, а это уже представляет непосредственную опасность для всех участников движения.

Замена заднего сайлентблока переднего рычага, безусловно, требует внимания и аккуратности, неплохо было бы и наличие некоторых навыков в данной сфере. Но, в принципе, если особых проблем с механикой не возникало, то операцию вполне возможно осуществить самому и не обращаться в дорогостоящие СТО. Конечно же, начинать стоит с диагностики проблемы, для этого необходимо вывесить по очереди обе подвески домкратом и демонтировать колеса. Если на их поверхности обнаружены дефекты, то дальше прямая дорога в специализированный магазин за новыми деталями.

Самая большая трудность может возникнуть с тем, как запрессовать сайлентблок в рычаг, но и этот вопрос вполне решаем.

Замена сайлентблока переднего рычага – как правильно все осуществить?

Теперь по порядку о том, как проходит процесс замены. В первую очередь необходимо поднять на домкрат своего «железного коня» и снять колесо. Далее необходимо на переднем рычаге найти болт, который крепит передний сайлентблок, и открутить его. Откручиваем также и крепежную гайку заднего сайлентблока. Теперь тянем на себя стойку вместе с рычагом; вытянув ее, следует открутить болты, крепящие рычаг к шаровой опоре и демонтировать его. Следом можно приступить и непосредственно к замене, для этого следует выпрессовать задний сайлентблок переднего рычага с помощью небольшой кувалды.

Для того чтобы запрессовать новую деталь, можно воспользоваться и специальным устройством для замены сайлентблоков, однако, это не означает, что нужно немедленно бежать в магазин и приобретать его, так как в этом деле верным помощником опять-таки будет молоток или же кувалда. Строго в обратной последовательности осуществляем сборку рычага. Далее устанавливаем на свои места все демонтированные элементы авто, при этом учтите, что передний сайлентблок можно затягивать только лишь на автомобиле, снятом с домкрата. И в завершении не забудьте восстановить развал-схождение колес.

  • Автор: Ксения
