Подключение розетки фаркопа

Иногда прицеп нам крайне необходим для перевозки каккого-либо негабаритного, тяжелого или грязного груза. Правильное присоединение прицепа предполагает соединение их электроцепей для обеспечения подсветки фонарей прицепа, т.к. это позволит вам верно информировать других водителей о своих намерениях. Наибольшое распостранение получили 7-контактные разъемы. Есть несколько стандартов разводки проводки в них. У себя я на левую розетку вывел европейский тип, на правой нестандарт полный :), там же я беру «задний ход». Если есть необходимость иметь разные разводки (для разных прицепов или количество контактов выше 7, например при подключении прицепов-дач), то можно использовать 2 стандартных розетки, их намного проще найти, чем 13-пиновые.

контакты (схема)

Европейская разводка
№___Код_____Цепь______________________________Провод
1___L _____левый поворот _________________________1.5 mm2
2 ___54G__ задн.

противотуманный фонарь __________1.5 mm2
3___31 ____масса (-) _______________________________2.5 mm2
4___R_____правый поворот__________________________1.5 mm2
5___58R___правый габарит и подсветка номера_______1.5 mm2
6___54____стоп — сигнал __________________________1.5 mm2
7___58L ___левый габарит_________________________1.5 mm2

Еще есть Российская схема
№___Цепь ____________________Цвет провода
1___левый поворот ______________желтый
2___фонарь противотуманный_____голубой
3___масса (-) ___________________белый
4___правый поворот ____________ зеленый
5
6___стоп — сигнал_______________коричневый
7___габаритные огни _____________черный

Теоретически основные функции будут выполнены при любом сочетании тягач-прицеп (разница только в 5 контакте), но возможны некоторые нестыковки, например:

1) тягач с российской разводкой, прицеп с европейской — не будут гореть на прицепе правые габариты.
2) тягач европеец, прицеп отечественный — на тягаче реализованы стояночно-парковочные огни (VW), а правый габарит не горит при активации с правой стороны, и горят с двух при активации слева.

Подключения на относительно простых машинах обычно проводят путем врезки в заводскую проводку к задним фонарям:

врезка

В некоторых же автомбилях с К-шиной или диодными фонарями необходимо протягивать силовой провод и устанавливать блок с реле, беря управляющими сигналоми сигналы все с тех-же задних фонарей.

При протягивании проводки к розетки рекомендую использовать многожильный медный провод с двойной изоляций с сечением каждой жилы не менее 1,5 мм2.

розетки

Соеденения реализованы таким образом, что подключить возможно только одним единственным верным способом (если не пременять сверхсилу :)). для этого контакты чередуются папа/мама, а в нижней части есть специальный вырез/направляющая.

Практически все розетки, продающиеся на рынке крепятся стандартно к мет. кронштейну на самом фаркопе посредством трех винтов с гайками на «5», поэтому в случаи поломки розетку несложно заменить на иную, крепж переделывать не нужно. При выборе розетки, следует обратить внимание на наличие резинового уплотнения с тыльной стороны для гидроизоляции контактов. С той же цель уделите внимание плотности прилегания крышки с лицевой стороны перед контактами.

После того, как проводка в розетке соеденена и проверена, рекомендую защитить внутренюю часть от попадания влаги и окисления контактов смазав внутри «графиткой».

Источник

Хотим обратить Ваше внимание на то, что установка все же должна производиться только на специализированном СТО квалифицированным персоналом, только тогда можете быть уверенны в полной безопасности на дороге с прицепом.

  Наши специалисты помогут Вам, качественно установив электрику для фаркопа в вашем автомобиле.

Базовый комплект — розетка и провода

Виды комплектов электрики для фаркопов

Не все модели тягово-сцепных устройств укомплектованы электроаксессуарами.  В магазине Альта Картер Вы можете приобрести универсальную или оригинальную электрику на фаркоп ведущих производителей. Универсальная — самый простой стандартный набор для соединения электросети любого автомобиля и буксируемого трейлера или велобагажника, который обеспечит исполнение минимального количества функций, необходимых для безопасной транспортировки, или модельная, штатная, — более продвинутый вариант, рассчитанный на конкретную модель ТС, дающий возможность стабильного выполнения опций машины, предусмотренных производителем. Все наборы снабжены подробными инструкциями по монтажу.

Универсальная электрика для фаркопа

Главное назначение электрокомплекта этого типа — передавать питание на задние фонари прицепа и получать минимальную информацию о нем на панель приборов ТС. С установленной универсальной проводкой противотуманные фары и датчики парковки автомобиля не будут отключаться во время буксировки прицепа, не работает стабилизация прицепа и др. важные функции.
Однако он по — прежнему широко используется в России, главным образом, из стремления сэкономить и недостаточного понимания выгод от применения штатной электрики для ТСУ.
Универсальная проводка идет с розеткой 7 — pin. Часто комплектуется блоком согласования.

Оригинальная электрика на ТСУ

Стоит дороже и может потребоваться обновление программного обеспечения бортового компьютера, но при этом нет необходимости вмешиваться в  «родную» сеть автомобиля, ее разъемы точно подходят для определенной модели ТС и подсоединение производится в штатные места, а значит, не влияет на срок гарантии.

Монтаж оригинальной электрики дает следующие преимущества:

• исключает вмешательство в штатную электропроводку машины;
• позволяет использовать при буксировке грузового оборудования все функции систем безопасности, координируемые бортовым компьтером, в частности: антиблокировочной (ABS), антипробуксовочной (ASR), EDL, Brake Assistant, HDC, HHC, EBD, ESP;
• контроль устойчивого положения ТС с буксируемым оборудованием включается только при включении его в сеть при помощи оригинальных комплектов;
• не влияет на гарантийный срок на машину, дилеры рекомендуют именно этот тип проводки.

Таким образом, оригинальная электрика позволяет минимизировать риски эксплуатации автомобиля с прицепом.
Вы можете выбрать комплект со Smart Connect, микрочип которого защитит сеть машины от перегрузки и скоординирует поведение в нештатной ситуации.

Как выбрать розетку для фаркопа?

Прицепы для легковых автомобилей оснащаются всеми необходимыми огнями – это поворотники, задний ход, тормозные огни и габариты. В некоторых моделях присутствует подсветка госномера. Для подключения прицепов к электросети автомобиля используются специальные розетки.

Через них подаётся питание на все бортовые огни. А так как отдельные прицепы нуждаются в постоянном питании и оснащаются задними противотуманными фарами, то количество электрических соединений увеличивается.

Виды розеток для фаркопов

Возникает справедливый вопрос – как правильно выбрать розетку для фаркопа? В продаже представлены два вида розеток:

1. Семиконтактные – подходят для большинства легковых прицепов;
2. Тринадцатиконтактные – чаще всего используются для подключения домов на колёсах (жилых прицепов, дач-прицепов и т. д).

Разберёмся в их конструкции и назначении контактов.

Розетка фаркопа 7-ми контактная предназначена для подключения прицепов, не требующих постоянного питания. Здесь всего семь контактов – два из них отвечают за поворотные огни, два – за габаритные огни, один за тормозные огни, ещё один контакт – это масса, а самый последний используется для подключения задних противотуманных фар или подачи питания при включенном зажигании. Ознакомиться с распиновкой розетки поможет иллюстрация.

13-контактная розетка фаркопа включает 13 контактов – два под поворотные огни, два под габариты, по одному под тормозные огни и фонарь заднего хода, один под противотуманные фары. Ещё один контакт – это минус для всех вышеуказанных цепей. В розетке присутствуют и дополнительные контакты – 12 Вольт при активном зажигании, 12 Вольт постоянного включения, два минуса под 12-вольтовые контакты, а также резервный контакт.

Розетки на 13 контактов позволяют подключить огни всех типов. Также здесь есть два контакта для постоянной подачи 12 Вольт – чаще всего они используются в «домах на колёсах» для зарядки резервных аккумуляторов, питания бытовой техники, освещения прицепов и многих других нужд. Аналогичные розетки могут применяться для подключения лодочных прицепов.

Способы подключения

Различают два способа подключения розеток для фаркопов к бортовой сети автомобиля. Первый способ – стандартный. Он не вызывает особых сложностей, так как задействует уже готовые цепи для подключения розетки фаркопа. Покупаем розетку, подключаем и пользуемся – никаких проблем и возни с бортовой электрикой.

Универсальный способ подразумевает работу с бортовой электросетью. Автолюбителю необходимо выполнить подключение к задним огням – параллельно со всей требуемой светотехникой. В некоторых автомобилях этот способ не сработает – электроника определит параллельное подключение как нештатное возрастание нагрузки (снижается сопротивление) и бортовой компьютер выдаст ошибку. В этом случае приобретается блок согласования, подключаемый к цифровой шине авто. К нему, в свою очередь, подключается розетка фаркопа.

Универсальный способ с параллельным подключением подойдёт для автомобилей, лишённых «умной» бортовой электроники. Что касается второго варианта, то он ориентирован на авто с бортовыми компьютерами – это самый правильный способ подключения.

Розетка для фаркопа

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>

	Код товара: 397095 Розетка фаркопа 13-ти контактная Артикул: KNOTT 6R0812.001 Производитель KNOTT 6R0812.001	МКАД 23 шт. ОСТШ 3 шт. ЛЕСК 0 шт. Интернет 23 шт.	700 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
	Код товара: 485065 Розетка фаркопа 13-ти контактная Артикул: AL-KO 253379 Производитель AL-KO 253379	МКАД 3 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 3 шт.	1 800 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
	Код товара: 584175 Розетка фаркопа 13-ти контактная KTC003F ARTWAY Артикул: KTC003F Производитель ARTWAY KTC003F	МКАД 6 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 6 шт.	240 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
	Код товара: 100522 Розетка фаркопа 7-ми контактная AVTOS без электр. жгута Артикул: AVTOS Z3-01-C Производитель AVTOS Z3-01-C	МКАД 35 шт. ОСТШ 6 шт. ЛЕСК 4 шт. Интернет 35 шт.	260 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
	Код товара: 446735 Розетка фаркопа 7-ми контактная cилуминовая Артикул: KNOTT 6R0812.008 Производитель KNOTT 6R0812.008	МКАД 13 шт. ОСТШ 0 шт. ЛЕСК 6 шт. Интернет 13 шт.	695 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
	Код товара: 584176 Розетка фаркопа 7-ми контактная cилуминовая KTC002F ARTWAY Артикул: KTC002F Производитель ARTWAY KTC002F	МКАД 11 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 11 шт.	240 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
	Код товара: 203538 Розетка фаркопа 7-ми контактная EDA 7P Артикул: KNOTT 6R0812.009 Производитель KNOTT 6R0812.009	МКАД 73 шт. ОСТШ 8 шт. ЛЕСК 2 шт. Интернет 73 шт.	350 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
	Код товара: 584180 Розетка фаркопа 7-ми контактная EU-100 N с электр.жгутом 1900мм (0.5) ARTWAY Артикул: ARTWAY EU-100 N Производитель ARTWAY EU-100 N	МКАД 20 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 20 шт.	400 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
	Код товара: 584181 Розетка фаркопа 7-ми контактная EU-100 с электр.жгутом 1900мм (0.75) ARTWAY Артикул: ARTWAY EU-100 Производитель ARTWAY EU-100	МКАД 10 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 10 шт.	430 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
	Код товара: 584174 Розетка фаркопа 7-ми контактная KTC001F ARTWAY Артикул: KTC001F Производитель ARTWAY KTC001F	МКАД 21 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 21 шт.	140 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
	Код товара: 227819 Розетка фаркопа 7-ми контактная PS 10 Артикул: AL-KO 251616 Производитель AL-KO 251616	МКАД 16 шт. ОСТШ 7 шт. ЛЕСК 0 шт. Интернет 16 шт.	320 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
	Код товара: 286379 Розетка фаркопа 7-ми контактная с электр.жгутом 1500мм AVTOS Артикул: AVTOS 01-1,5 Производитель AVTOS 01-1,5	МКАД 24 шт. ОСТШ 3 шт. ЛЕСК 0 шт. Интернет 24 шт.	420 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
	Код товара: 291241 Розетка фаркопа 7-ми контактная с электр.жгутом 1900мм AVTOS Артикул: AVTOS И1-1,9 Производитель AVTOS И1-1,9	МКАД 38 шт. ОСТШ 6 шт. ЛЕСК 2 шт. Интернет 38 шт.	590 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
	Код товара: 541937 Розетка фаркопа 7-ми контактная с электр.жгутом в штатный разъем ВАЗ-2123 AVTOS Артикул: AVTOS 01-1,7 Производитель AVTOS 01-1,7	МКАД 2 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 2 шт.	950 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
	Код товара: 584168 Розетка фаркопа 7-ми контактная, Smart Connect SC-100N жгут 1900мм ARTWAY Артикул: SC-100N Производитель ARTWAY SC-100N	МКАД 3 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 3 шт.	1 600 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
	Код товара: 584169 Розетка фаркопа 7-ми контактная, Smart Connect SC-Pro-100N жгут 1900мм ARTWAY Артикул: SC-Pro-100N Производитель ARTWAY SC-Pro-100N	МКАД 3 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 3 шт.	2 000 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии

Стандартная и универсальная схемы подключения розетки фаркопа

4 / 5 ( 40 голосов )

При эксплуатации автомобиля с прицепом может использоваться любая схема подключения розетки фаркопа на ВАЗ 2106. В процессе работы по монтажу прицепного устройства важно, чтобы все электрооборудование работало в нормальном режиме. И не должно случиться так, что при нажатии на педаль тормоза вспыхивали бы поворотники. В розетке фаркопа все контакты расположены в определенной последовательности, поэтому вы сможете впоследствии пользоваться любым прицепом.

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

1. Все работы удобнее всего проводить снизу автомобиля. Поэтому придется использовать смотровую яму, подъемник или эстакаду.
2. Отключаете от аккумулятора минусовую клемму.
3. Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
4. Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
5. Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
6. В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
7. Просверлите два отверстия. Одно – в нижней части лонжерона, второе – в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
8. На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

На прицепе имеется вилка, у которой 7 или 13 контактов. Не всегда он будет полезен, поэтому автомобилисты пользуются универсальным способом подключения розетки фаркопа. На большей части отечественных автомобилей «классического» семейства ВАЗ 2101-2107 не предусмотрен монтаж блоков согласования и управления. Поэтому розетка устанавливается под конкретный прицеп. Для этого нужно знать лишь распиновку вилки. Розетка соединяется жгутом проводов с задним фонарем автомобиля.

Перед подключением розетки фаркопа внимательно изучите проводку автомобиля. Лучший способ монтажа – это соединение розетки с задним фонарем посредством штекеров. Достаточно на 7 штекеров:

1. Масса (минус АКБ).
2. Левый поворотник.
3. Правый поворотник.
4. Стоп-сигнал.
5. Габаритные огни.

И пара резервных не помешает. В случае поломки можно быстро перекинуть провода с одного контакта на другой. Внимательно изучите схему заднего фонаря, чтобы при монтаже не ошибиться. И придется устанавливать другие предохранители. Стандартные, установленные на автомобиле, имеют запас по току около 25% – это нормальное значение, используемое при расчетах электрических цепей.

При увеличении нагрузки предельно допустимый ток становится выше, поэтому нужно заменить несколько предохранителей, сохраняя запас около 25%.

Универсальная методика подключения

Для владельцев современных автомобилей подключение розетки окажется проще. И все это благодаря тому, что сама электропроводка намного сложнее. Придется устанавливать специальный блок согласования. С его помощью происходит диагностика всей оптики прицепного устройства. И при повышении потребляемого тока (при коротком замыкании) водитель будет предупрежден. Оповещение произойдет и при выходе из строя одной из ламп (ток потребления при этом уменьшается). По этой причине опытные автоэлектрики советуют использовать устройство согласования.

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

1. Устанавливаете согласующее устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начнет работать, в зависимости от того, какой на нее поступает сигнал.
2. В редких случаях на блоке согласования и прицепе не соответствуют разъемы. Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Функционирование оптики на прицепе зависит от качества монтажа. Тщательно изолируйте открытые участки проводов, не допускайте возникновения короткого замыкания.

Электрика, розетки, блоки согласования и прочие аксессуары для фаркопа

Аксессуары для фаркопов: электрика, блоки согласования, вставки, крюки, адаптеры и прочее не только существенно расширяют возможности ТСУ, но и обеспечивают буксировку прицепов в соответствии с требованиями ПДД. Ведь нередко для подключения светового оборудования прицепных устройства требуются адаптеры, переходники и блоки согласования — без них не смогут корректно работать указатели поворотов, стоп-сигналы или дополнительное электрооборудование прицепов.

В интернет-магазине ГулливерАвто вы можете приобрести любой необходимый вам аксессуар для фаркопа по привлекательной стоимости с возможностью доставки по всей России. Также к услугам клиентов магазина предлагается специализированный установочный сервис, работники которого оперативно установят любое купленное у нас оборудование.

Разновидности аксессуаров для фаркопов

Аксессуары для фаркопов (тсу)

Аксессуары для фаркопов: электрика, блоки согласования, вставки и прочее лучших производителей по выгодным ценам в ГулливерАвто.

Предназначенные для фаркопов аксессуары можно поделить на несколько разновидностей: электрику для фаркопа, средства защиты и декора, переходники и крепления.

Рассмотрим их подробнее:

Блок согласования фаркопа

Необходим для подключения электрооборудования прицепа. Дело в том, что современные автомобили оснащены бортовыми компьютерами, контролирующими нагрузку на сети, и подключение дополнительных потребителей приводит к появлению ошибок. Установив блок согласования, вы сможете подключить электронику прицепного устройства к БК вашего авто, избежав риска сбоев в его работе.

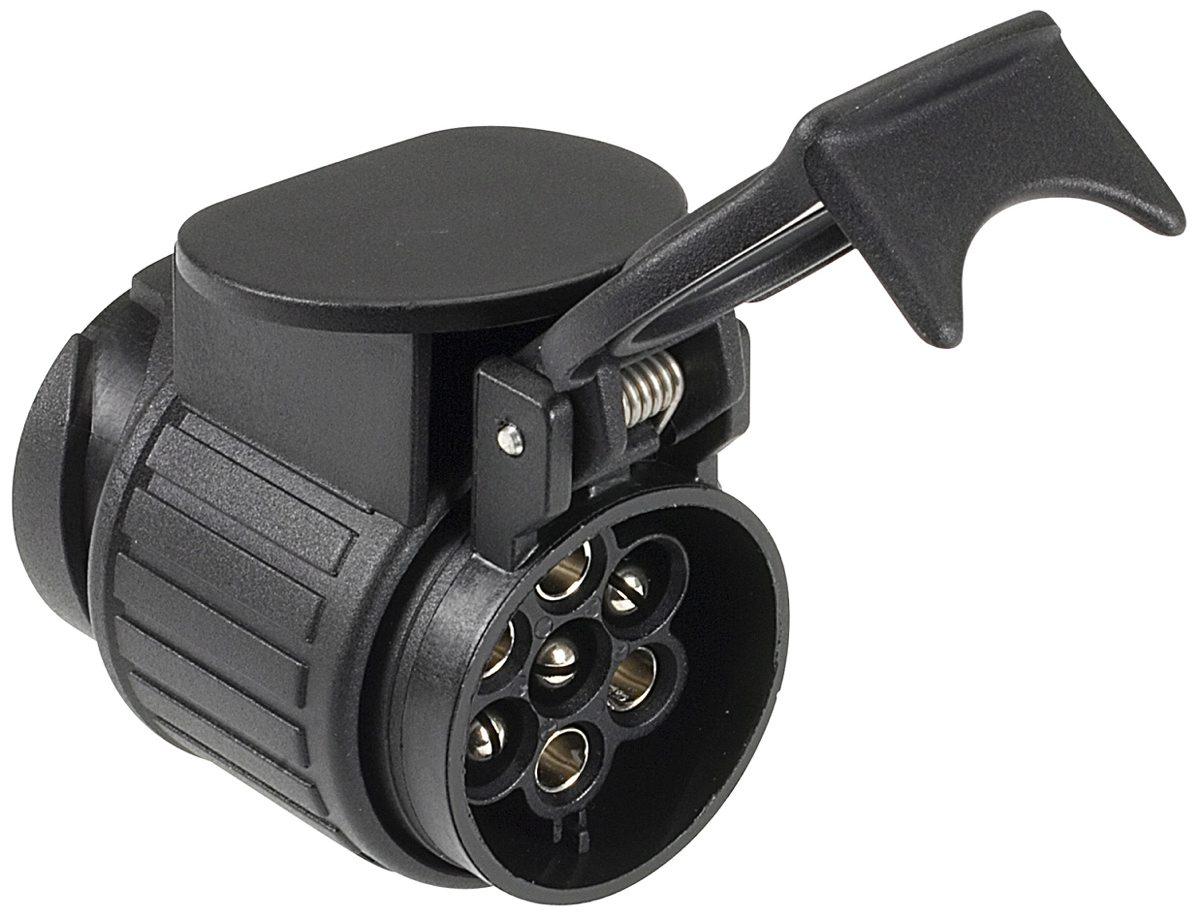

Переходники и розетки для фаркопов

Незаменимы при подключении разъемов разных стандартов. К примеру, российский стандарт предусматривает использование 7-контактных розеток, а европейский — 13-контактных. И для корректного подключения электрооборудования можно использовать специальные переходники, не прибегая к дорогостоящим услугам автоэлектрика.

Кронштейны для розеток

Обеспечивают качественный, быстрый и надежный монтаж розеток. Если в процессе установки фаркопа ваше авто не было оснащено кронштейном, то специалисты компании помогут вам выбрать оптимальный вариант и запишут на монтаж в нашем сервисе.

Вставки для фаркопа

Позволят вам оперативно поменять высоту сцепки для присоединения прицепов различного типа. Вы можете приобрести несколько вставок различной конструкции и всегда сможете присоединить любой прицеп к вашему автомобилю.

Защитные колпачки и заглушки

Они предохраняют металлические элементы конструкции ТСУ от неблагоприятного воздействия грязи и влаги.

Крепления на фаркоп

Их выбор огромен: это могут быть велокрепления и велоплатформы, багажные системы, крепления для спортивного и водного снаряжения.

Затрудняетесь с выбором аксессуара для фаркопа? Наши специалисты готовы проконсультировать вас и помочь выбрать нужное вам оборудование.

Преимущества обращения в ГулливерАвто

Обращаясь в наш специализированный центр, вы можете рассчитывать на:

— бесплатную консультационную поддержку специалистов,

— широкий выбор оборудования и аксессуаров для фаркопов,

— оперативную и профессиональную установку любого аксессуара в нашем установочном центре,

— доступные цены всех предлагаемых нами товаров.

Если вам требуется установка фаркопа или дополнительного оборудования на него, нужна профессиональная консультация, то свяжитесь с менеджерами интернет-магазина удобным для вас способом: по телефону или через форму обратной связи на сайте.

12N Инструкции по установке комплекта проводки фаркопа

Перед тем, как начать

Внимательно осмотрите автомобиль , чтобы убедиться, что все электрические цепи работают правильно и не горят сигнальные лампы.

Учитывать:

Во многих современных автомобилях лучше всего получать питание от источника, такого как шины в задней части блока предохранителей. Если в автомобиле есть индикатор состояния аккумулятора, вероятно, он контролирует входную и выходную мощность и использует генератор только для замены потребляемой мощности.Если в таких автомобилях вы будете получать питание напрямую от аккумулятора, система не заменит его, и аккумулятор разрядится.

Решите, отключать ли аккумулятор. Обратите внимание на следующее.

• Не нарушит ли отключение схемы памяти и т. Д.? (Вам может понадобиться устройство для сохранения схем памяти)

• Можно ли безопасно выполнять электрические соединения с подключенной батареей?

Общие инструкции, реле и мониторы крышки багажника 12N

• Найдите подходящую точку ввода кабеля рядом с розеткой прицепа. (Если вам необходимо просверлить отверстие, осторожно выберите место, обработайте края отверстия антикоррозийной краской и вставьте подходящую втулку для защиты кабеля.)
• Подключите розетку прицепа, как показано на схеме А, и установите ее на буксирное устройство. Если вы используете 13-контактную розетку, номера контактов для проводки «N» такие же, как и для 7-контактных розеток 12N.
• Пропустите кабель розетки прицепа в багажник через подготовленную точку входа. Убедитесь, что кабель плотно прилегает к любой проходной втулке, через которую он проходит, чтобы пары не попадали в автомобиль.

Если нужно взять источник питания для байпасного реле и т.д.

• Проложите кабель (-и) источника питания к источнику питания. Вставьте соответствующие предохранители в линию в кабеле рядом с источником питания. Пока не подключайтесь.
• Прокладывая кабель, следите за тем, чтобы он не порезался или не сломался. Обратите особое внимание на места, где кабель проходит через переборки и т. Д.

Подключение: Во всех случаях

• Используйте тестер датчиков светодиодного типа для определения соответствующих проводов в автомобильном ткацком станке.Используйте светодиодный тип, а не стандартную лампу накаливания, потому что светодиодный тип потребляет только малые токи при зондировании.

• Следуйте инструкциям в таблице A ниже и соедините вместе кабель розетки прицепа, реле и / или монитор и соответствующие провода в ткацком станке транспортного средства.
• Если возможно, подключите кабель питания к источнику питания и вставьте предохранитель (и).
• Используйте подходящую тестовую плату для проверки цепей, желательно с зарядкой автомобильного генератора.Убедитесь, что любой сигнальный световой сигнал или зуммер работают правильно, наблюдая за мигалками прицепа.


Диаграмма A

Гнездо Контакт No.	Кабель цвет	к?	Провод реле цвет или клемма № .	Провод реле цвет или клемма № .	к?	Схема автомобиля
1	Желтый	к	См. Детали реле		к	LH Flasher
2	Синий	к	См. Детали реле		к	Противотуманная фара
3	Белый	к	Шасси	Белый	к	Земля шасси
4	Зеленый	к	См. Детали реле		к	RH Flasher
5	Коричневый	к	См. Детали реле		к	Правый задний фонарь
6	Красный	к	См. Детали реле		к	Тормозные огни
7	Черный	к	См. Детали реле		к	Левый задний фонарь
