Гидрокорректор отсоединяем от фар и панели приборов при снятии этих узлов. Целиком демонтируем для замены. Для отсоединения рабочего цилиндра гидрокорректора от фары… …нажимаем на фиксатор, поворачиваем против часовой стрелки… …и вынимаем рабочий цилиндр гидрокорректора из фары. Вынув из брызговика резиновую заглушку (см. тут),… …выводим рабочий цилиндр в моторный отсек. Аналогично снимаем и выводим рабочий цилиндр другой фары. Для снятия главного цилиндра гидрокорректора в салоне,… …потянув на себя, снимаем рукоятку управления. Головкой «на 21» отворачиваем гайку крепления главного цилиндра к панели приборов. Выводим главный цилиндр гидрокорректора из-под панели приборов. Вынув заглушку из щитка передка, через образовавшееся отверстие выводим оба рабочих цилиндра в салон. Устанавливаем гидрокорректор фар в обратной последовательности.

Корректор фар Lada Niva 2121 2121 Внедорожник закрытый — огромный выбор, разумные цены

Краткое руководство как производится регулировка света автомобиля Нива

Правильно отрегулированные фары на транспортном средстве, являются непременным условием для безопасного движения в тёмное время суток.

Не очень приятно, да и небезопасно двигаться по дороге в ночное время, когда встречный транспорт ослепляет до темноты в глазах. А ведь может случиться так, что и ваш автомобиль доставляет неудобства для других участников движения.

Также поводом для проверки регулировки может стать плохая видимость водителю во время движения. Проблемы со светом могут создать трудности при прохождении ежегодных технических осмотров. Поэтому такая проверка должна стать правилом для всех водителей.

Топливная система

Топливный бак, Датчик уровня воды, Датчик уровня топлива, Клапан вентиляции бака, Кнопка бензобака, Крышка топливного бака, Топливная горловина, Топливный насос, Бензонасос, Сеточка бензонасоса, Прокладка бензонасоса, Реле топливного насоса, Форсунка топливная, Кольцо форсунки, Дроссельная заслонка, Датчик дроссельной заслонки, Дроссельный патрубок, Регулятор холостого хода, Ресивер воздушный, Трубка подогрева дроссельной заслонки, Турбина (турбонагнетатель), Прокладка турбины, Электромагнитный клапан, ТНВД, Клапан тнвд, Компрессор, Прокладка компрессора, Карбюратор, Топливная рампа (рейка), Регулятор давления топлива, Топливная магистраль, Клапан топливный, Топливный шланг, Трубка топливная, Расходомер воздуха, Блок управления двигателем, Воздушный патрубок, Коллектор впускной, Прокладка впускного коллектора, Насос дополнительного воздуха, Насос подкачки топлива, Педаль газа, Потенциометр, Трос газа

О причинах нарушения регулировок

Автомобили имеют правильно настроенное головное освещение. К сожалению эти настройки нарушаются. Причин этому может быть много, например, такие как:

1. Нарушение геометрии кузова;
2. Замена фар;
3. Ремонт передней подвески;
4. Монтаж другой резины на колёса.

Световой поток головного освещения будет направляться вверх или вниз, а то и в стороны. Иногда неуместное и неумелое вмешательство владельцев машин приводит к нарушениям в освещении. В любом из этих случаев нужно производить регулировку света.

Предохранитель прикуривателя

Если не работает прикуриватель, то первое что стоит проверить это само гнездо на наличие посторонних предметов и целостности плавкой вставки, которая размыкает цепь, в том случае, если не сработает обратный механизм спирали прикуривателя.

p, blockquote 46,0,0,0,0 —>

p, blockquote 47,0,0,0,0 —>

Далее проверяем предохранитель на самом блоке. На схемах он отмечен под номером — 6 (F6).

p, blockquote 49,0,0,0,0 —>

Если и это не помогло, тогда остаётся вопрос с самой электро проводкой.

p, blockquote 50,0,0,0,0 —>

В данном видео можете наглядно посмотреть пример того, как добраться к блоку с предохранителями и заменить их.

p, blockquote 51,0,0,0,0 —>

Рис. 7-35. Схема включения корректоров света фар:

1 — моторедуктор корректора света фары; 2 — монтажный блок; 3 — переключатель света фар; 4 — выключатель зажигания; 5 — переключатель наружного освещения; 6 — регулятор коррекции света фар; К4 — реле включения ближнего света фар; А — к источникам питания; B — к регулятору освещения приборов.

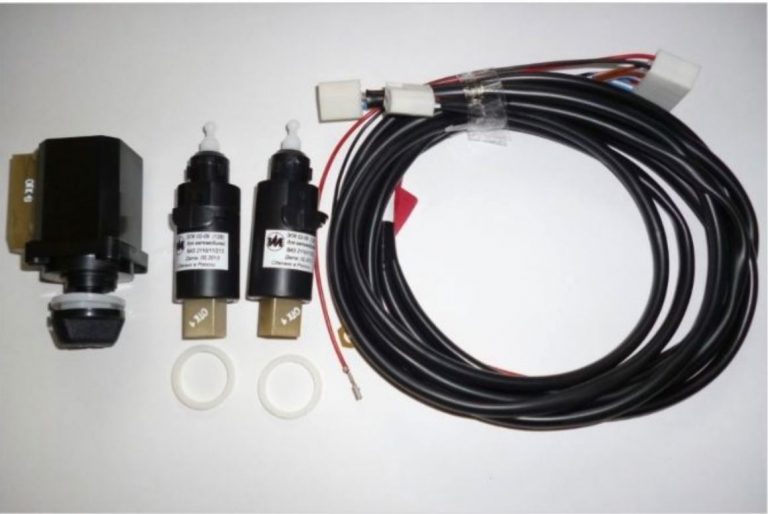

Электромеханический корректор фар служит для изменения угла наклона фар в зависимости от загрузки автомобиля. Исполнительные механизмы установлены на блок-фарах и связаны электропроводкой с корректором, регулировочная рукоятка которого расположена на панели приборов слева от рулевого колеса.

При выходе из строя исполнительные механизмы или корректор следует заменить.

Для снятия исполнительного механизма отсоединяем его разъем (см. «Снятие и разборка блок-фары, замена ламп»).

Сжимая пальцем фиксатор корпуса исполнительного механизма, поворачиваем его против часовой стрелки и вынимаем из блок-фары.

Для наглядности показываем снятие корпуса исполнительного механизма на снятой блок-фаре.

Для снятия корректора снимаем его рукоятку.

. и пассатижами с узкими губками отворачиваем пластмассовую гайку крепления корректора.

Снимаем панель блока управления (см. «Снятие троса привода воздушной заслонки карбюратора»). Через образовавшееся окно.

. и отсоединяем от него разьем.

Устанавливаем детали в обратной последовательности.

«>

Регулируем фары самостоятельно

Правильно выбрать и установить требуемый световой поток на машине вполне возможно водителю самостоятельно. Для этого нужно иметь представление об устройстве приборов освещения и принципах их регулировок. Такие данные описываются в инструкции по эксплуатации автомобиля, там же имеется и описание такой процедуры.

Кратко напомним об этом. Для начала работ нужно приготовить инструмент, ровную площадку.

Из инструмента достаточно крестообразной отвёртки и щитка для прикрытия фары. В машине проверяют давление в шинах, инструкция может регламентировать определённое количество топлива в баке, а также установку на переднее сидение груза, который должен соответствовать весу водителя. А если выразиться проще, то комплектация машины должна соответствовать тому варианту, в котором чаще всего используется.

На следующем этапе регулировка, предусматривает подготовку площадки, которая в некотором роде подменяет собой регулировочный стенд. В качестве такого стенда можно приспособить стену дома или гаража, гаражные ворота или подходящий щит. На нём нужно нарисовать схему для выполнения регулировки фар. Она имеет практически одинаковый вид для всех автомобилей и представляет собой две горизонтальные линии и три вертикальные.

Линии на схеме:

Ось симметрии машины обозначена как О; Центр правой и левой фар обозначены буквами А и В; Цифра 1 обозначает высоту над полом; Под номером 2 линия, которая расположена внизу под первой на 120 мм, а если в машине установлен гидрокорректор, она находится уже ниже на 65 мм. Перед началом регулировочных работ нужно поставить ручку гидрокорректора в положение, когда самая минимальная нагрузка. Автомобиль перед этим устанавливается на площадке на расстоянии равном 5 метров от щита или стены. После этого можно приступать к регулировке.

На фотографии ниже, показаны винты для регулировки.

Отвёртка, направленная на регулировочный винт, которым устанавливается направление освещения от фар; «Оптика»; Болт, крепящий ободки в фарах; Облицовочная панель радиатора; Винт для крепления облицовки радиатора; Культура Kreplenie oʙodkov; Винт регулировки.

Перед началом работ включают свет, в положение «ближний свет», а одну из фар закрывают щитком. При установке световых пучков в вертикальных направлениях винты 1 и 7 (см. рисунок выше) поворачиваются в одних и тех же направлениях на одинаковые числа оборотов. Допускаются отличия в количестве поворотов винтов не более трёх оборотов.

Регулировка фар

Выберите ровную горизонтальную площадку в пределах базы автомобиля на расстоянии 5 м от экрана – светлой стены здания, гаража и т. п.

Можно использовать лист фанеры или оргалита размером 1х2 м.

Заправьте автомобиль, положите на штатные места инструмент и запаску, проверьте давление в шинах всех колес.

В темное время суток поставьте машину на выбранной площадке перпендикулярно экрану, расстояние между фарами и экраном должно быть 5 м.

Усадите на водительское сиденье помощника или положите груз 75 кгс и слегка качните автомобиль сбоку для установки подвесок.

Измерьте расстояние от центров фар до пола, на этой высоте проведите линию на экране, а на 120 мм ниже нее – вторую (если установлен корректор фар, вторую линию чертят на 65 мм ниже первой).

Начертите на экране вертикальную осевую линию (расстояния от нее до центров левой и правой фары должны быть равны) и линии, соответствующие центрам фар.

Установите ручку корректора фар (если имеется) в положение минимальной загрузки.

Одну из фар закройте куском картона, фанеры и т.п.

Включите ближний свет фар.

Напротив выемок в ободке оптического элемента и решетки радиатора расположены винты регулировки фары.

Регулировочными винтами добейтесь, чтобы верхняя граница светового пятна (горизонталь) совпадала с нижней линией, а место излома пучка (точка пересечения горизонтального и наклонного участка) – с вертикальной линией центра фары.

Для регулировки пучка света фары в вертикальной плоскости винты «C» и «D» поворачивают в одинаковом направлении и на одинаковое число оборотов.

Разница в оборотах одного винта без коррекции другого не должна превышать 3-х оборотов.

В горизонтальной плоскости фары регулируются также винтами «C» и «D», но вращением их в разных направлениях.

Например, если один винт поворачивается на один оборот по часовой стрелке, то второй винт надо повернуть на один оборот против часовой стрелки.

Отрегулируйте вторую фару, закрыв первую.

Крестообразной отверткой поворачиваем наружный винт С регулировки пучка света правой фары\

Крестообразной отверткой поворачиваем внутренний винт D регулировки пучка света правой фары

Несколько слов о регулировке света на стенде

Все инструкции по эксплуатации транспортных средств рекомендуют проводить подобные регулировки на специальном стенде. Однако в некоторых случаях эту операцию можно легко выполнить самостоятельно. В тех случаях, когда выполнялся ремонт кузова по восстановлению геометрии кузова, лучше всего обратиться в сервис и выполнить эту процедуру с помощью специального стенда.

На фотографии показан один из таких стендов. Он представляет собой стойку, которая свободно вращается в любую сторону. На ней размещают систему для лазерной центровки пучка света, стеклянную линзу с люксометром, зеркало для точного позиционирования.

Для наглядности посмотрите видео.

Как использовать корректор?

Корректор имеет ручку А на приборной панели ВАЗ 2107 справа от рулевого колеса, рядом с ручкой В регулировки яркости освещения приборной панели. Если вращать ручку В против часовой стрелки, яркость освещения падает.

Как говорится, ручка управления прибором имеет «интуитивно понятный интерфейс». Для изменения направления светопотока нужно при загруженном багажнике и включённом ближнем свете фар совместить метку, изображённую на регуляторе с одной из меток, нанесённых на корпус блока таким образом, чтобы пучок света не слепил встречных водителей.

Гидрокорректор ВАЗ 2107 имеет четыре варианта переключения (в порядке от большой точки к меньшей):

Стандартный корректор фар Нива

Если не

получается отрегулировать
фары
на
НИВА
2121,21213,21214 тогда смотрите это видео до конца.

Как отрегулировать фары на НИВА 21213

Линзовые фары

электрокорректор.

I — минимальная загрузка, передняя часть автомобиля несколько опущена: один водитель, или есть пассажир спереди;

II — водитель и четыре пассажира, кузов равномерно проседает вниз;

III — то же, что и II, дополнительно в багажнике груз до 75 кг:

IV — водитель и максимальная загрузка багажника: сильнее всего «задран нос».

Для того, чтобы увидеть, как изменяется угол наклона светового пучка при работе корректора, лучше поставить автомашину перпендикулярно к стене. Напомним стандартные требования к расположению ближнего света.

Регулировка ПТФ

Начертите на экране горизонтальную полосу на 50 мм ниже, чем высота от противотуманных фар до земли. Световое пятно должно располагаться таким образом, чтобы верхняя граница на экране находилась на уровне отчерченной полосы. Регулировку осуществляем вращением регулировочного винта, который находится рядом с противотуманной фарой.

Напомним, ранее мы рассказывали, как самостоятельно заменить лампы в фарах Приоры, а также установить ПТФ.
