Электрический усилитель рулевого управления: Электрогидроусилитель руля (ЭГУР): принцип работы

Содержание

принцип работы и схема узла

Детально разберем устройство электроусилителя руля (ЭУР), как наиболее продвинутого представителя рулевой системы автомобиля. Выясним чем отличается гидроусилитель от электроусилителя и раскроем перспективу развития этих рулевых помощников водителя.

ГУРы и ЭУРы: враги или коллеги

Как и «гидрач» (ГУР), ЭУР (электроусилитель) создан для того, чтобы создавать дополнительное усилие на рулевой механизм, тем самым облегчая для водителя процесс управления автомобилем.

О первом типе усилителей уже есть публикация в нашем блоге, напомним лишь, что его главным элементом является гидроцилиндр, на который действует специальная рабочая жидкость, накачиваемая насосом.

Гидроусилители имеют уже достаточно долгую историю, чего не скажешь об электроусилителях, которые появились на арене автопрома сравнительно недавно. Несмотря на это, по мнению экспертов, ЭУРы через пару лет полностью вытеснят из недр легковых машин «гидрачи».

«Неужели они такие классные?» — спросите вы. Давайте разберёмся что к чему.

Устройство электроусилителя руля: где искать и как работает

Устройство электроусилителя руля довольно простое, его центровым элементом выступает электродвигатель, как правило, асинхронного типа. В зависимости от того, где установлен моторчик, различают такие схемы этого узла:

  • с расположением на валу рулевого колеса;
  • с расположением на рейке рулевого механизма.

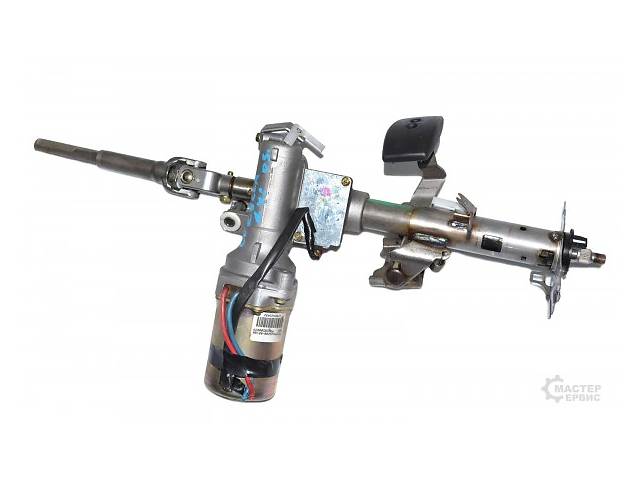

Первый вариант характерен для небольших автомобилей, например для малолитражек и прочих компактных легковушек. Им и так не нужно большое усилие на руле, поэтому усилитель имеет компактные размеры и может находиться прямо под баранкой в салоне.

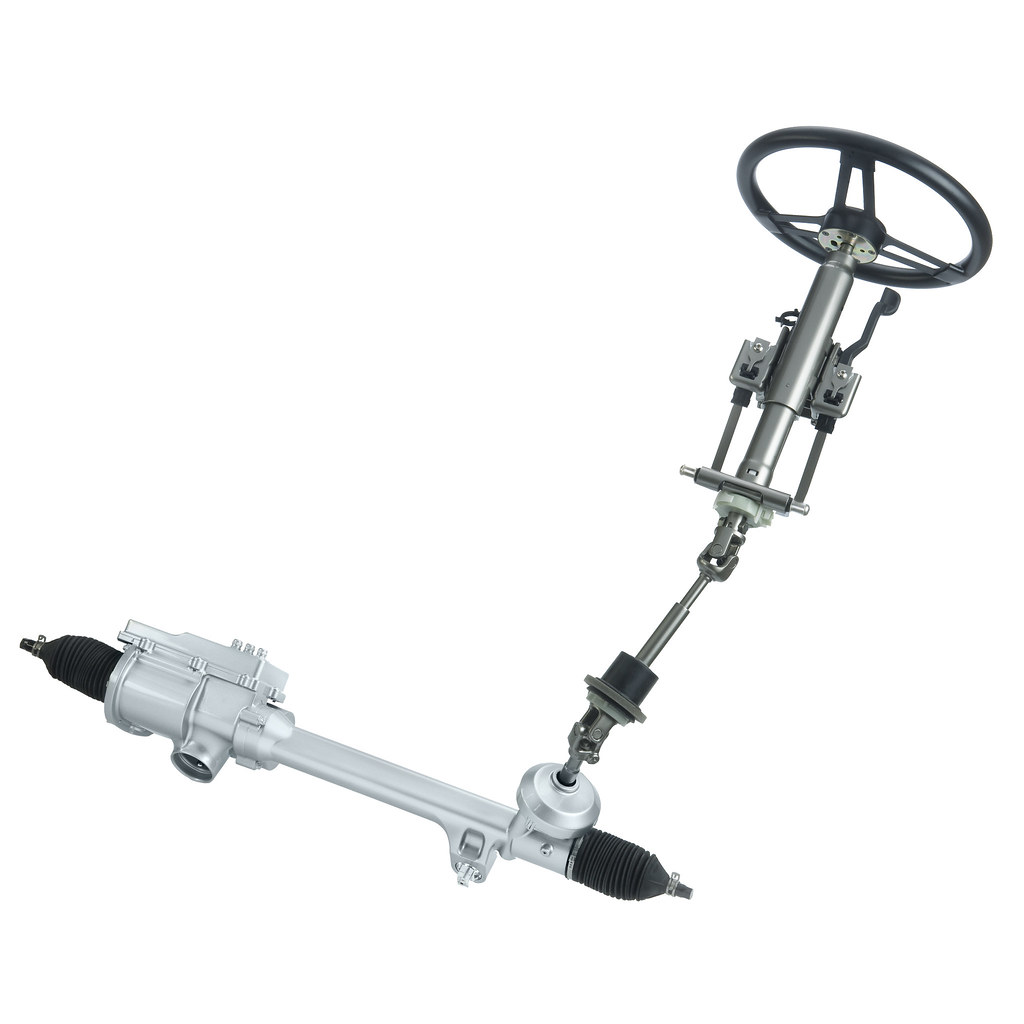

С более массивными авто такой фокус не пройдёт, и у них ЭУР приводит в движение рулевую рейку при помощи дополнительной шестерни или шарико-винтового механизма.

Принцип работы электроусилителя основывается на слаженном взаимодействии трёх компонентов:

  • входных датчиков;
  • электронного блока управления;
  • исполнительного устройства.

Для того чтобы ЭУР работал правильно ему нужно знать как и куда поворачивается руль, какая скорость у машины и в каком режиме функционирует двигатель.

Этой информацией блок управления снабжают соответствующие датчики. В зависимости от полученных данных, он выдаёт команду исполнительному устройству коим и является электромотор ЭУР.



Кстати, с появлением электроусилителей у инженеров просто таки открылось второе дыхание. Так, к примеру, эти устройства позволили внедрить системы автоматической парковки, расширить функционал систем курсовой устойчивости, аварийного управления, удержания полосы движения авто и прочие новомодные интеллектуальные технологии.

ГУР и ЭУР: кто же лучше?

Время вернуться к основному вопросу, озвученному в начале статьи: гидро- или электроусилитель руля, что лучше? Одним из главных преимуществ ЭУРа является его экономичность: в отличие от ГУР ему ненужно отбирать мощность от двигателя автомобиля (напомним, насос гидроусилителя связан приводом с коленвалом).

В дополнение к этому электроусилитель включается только тогда, когда мы поворачиваем руль, что тоже неплохо для энергосистемы машины.

Также немаловажен малый вес и компактность этих устройств. Ну и, конечно же, интеллектуальный потенциал ЭУР, о котором мы уже вспоминали – на его базе легко создаются автоматические системы управления, ассистирующие устройства, а также другие технологии активной безопасности и перспективные беспилотные решения.

Но так ли плох гидроусилитель? Конечно же, нет. Во-первых, для тяжёлой и грузовой техники создать ЭУР достаточной мощности сложно, поэтому «гидрачи» в этом случае незаменимы. Во-вторых, его ремонт обойдётся дешевле, чем ремонт электроусилителя.

В целом же, как мы видим, электроусилители превосходят по ряду ключевых параметров своих собратьев с гидросистемой, из-за чего тотальный переход легковушек с одно вида усилителей на другой – всего лишь дело времени.

На этом, дорогие наши читатели и подписчики, мы завершаем сегодняшний рассказ.

Изучайте автомобили вместе с нами! До новых встреч!

Какие есть усилители руля?

Долгое время автомобильные конструкторы и не помышляли о сервоусилителях руля. Невысокие требования к управляемости и комфорту и небольшое пятно контакта сравнительно узких шин позволяли обходиться одной человеческой силой даже в управлении тяжелыми грузовиками. Средство для уменьшения усилия на руле было одно: сделать побольше передаточное отношение привода и диаметр баранки. А с тем, что водителю придется наяривать огромным рулем пять-шесть оборотов от отбоя до отбоя, да и точность управления будет невысокой, приходилось мириться.

Сначала усилители рулевого управления появились на тяжелой технике — карьерных самосвалах. Произошло это в конце 30-х годов, перед войной. Правда, сначала стали использовать пневмоусилители — они были несложными и запитывались от компрессора уже существующих пневматических тормозов. Но гидравлика, хотя была сложнее и дороже пневматики, работала тише и точнее. На ней и остановились конструкторы легковых автомобилей. Застрельщиками здесь выступили, понятное дело, американцы. В 1951 году серийные автомобили Chrysler Crown Imperial стали впервые оснащать гидравлическими усилителями Hydraguide в качестве стандартного оборудования. А в Европе в 1954 году гидроусилителем обзавелся Citroen DS 19.

Типы рулевого механизма

Сначала — о самих рулевых механизмах, коих на автомобилях насчитывается три типа. Один из них, хорошо знакомый нам по классическим Жигулям, Москвичам и Волгам, носит неаппетитное название «червяк-сектор» или «червяк-ролик» из-за того, что его действие основано на использовании червячной шестеренчатой пары. Насаженный на конец рулевого вала глобоидальный червяк через зубчатый сектор или ролик поворачивает рулевую сошку, а та тянет вправо-влево тяги рулевой трапеции.

Такой механизм практически сошел со сцены, уступив место в рулевых приводах грузовых и легковых автомобилей классической компоновки более сложным устройствам. Полное их название — «винт-шариковая гайка-рейка-сектор». Винт, которым оканчивается рулевой вал, через циркулирующие по резьбе шарики толкает вдоль своей оси поршень-рейку. А тот в свою очередь поворачивает зубчатый сектор рулевой сошки.

Но с середины 70-х годов, с распространением на легковых автомобилях переднего привода, стал входить в моду древнейший тип рулевого механизма — «шестерня-рейка» или попросту реечный. Да-да, именно древнейший — ведь на самых первых автомобилях конца 19 столетия для поворота управляемых колес уже использовалось это простейшее сочетание шестерни на рулевом валу и зубчатой рейки в поворотном механизме! Не забывали о нем конструкторы и в середине 20 века — например, реечными механизмами снабжались автомобили BMW 30-х годов. А потом выяснилось, что механизм шестерня-рейка, будучи легче и технологичнее других механизмов, идеально подходит для переднеприводной компоновки и подвески McPherson, обеспечивая большую легкость и точность рулевого управления.

И теперь подавляющее большинство механизмов на легковых автомобилях (в том числе и классической компоновки)- реечные. А грузовые машины, пикапы и большие внедорожники в основном по-прежнему довольствуются устройствами с винтом и гайкой на рециркулирующих шариках.


Рулевой механизм типа червяк—ролик.
1 — глобоидальный червяк;
2 — двухгребневый ролик;
3 — вал сошки;
4 — регулировочный винт

Рулевое управление современного автомобиля

Рулевое управление предназначено для изменения направления движения автомобиля посредством поворота передних колес. Автомобильное колесо появилось еще до нашей эры, но поворотные оси появились на конных экипажах лишь в начале XIX века. Эта конструкция перешла и на первые автомобили. Позднее родилась рулевая трапеция. В те далекие годы, конечно, никто не предполагал, что рулевое управление станет таким сложным: механика вступит в союз с гидравликой и даже электроникой.

Работа гидроусилителя

Большинство современных автомобилей оснащаются усилителями рулевого управления — ЭУР и ГУР. Усилители рулевого управления предназначены для комфортного управления автомобилем, а также чтобы уменьшить усилие на рулевом колесе и удержать автомобиль после резкого маневра. Сегодня даже в базовой комплектации автомобиль получает усилитель рулевого управления.

До недавнего времени существовали два варианта рулевых механизмов со встроенными гидроусилителями: реечные и «винт — шариковая гайка — сектор». Последние ставили на большие автомобили и внедорожники. Сегодня и на тяжелых машинах все чаще появляются компактные «рейки».

Вспомним принцип действия реечного механизма с гидроусилителем. В корпусе — распределительный клапан с чувствительным элементом — торсионом, связанным с рулевым валом. Водитель поворачивает баранку, торсион, закручиваясь, перемещает золотник. Тот приоткрывает отверстия масляных каналов, идущих к силовому цилиндру гидроусилителя. Последний подталкивает рейку, снижая усилие на руле. Едва водитель перестает крутить штурвал, торсион возвращается в исходное положение, а жидкость перепускается обратно в бачок.

Производительность насоса, приводимого ремнем от коленвала, должна быть такова, чтобы при работе мотора на холостом ходу водитель мог крутить руль без «закусываний» со скоростью не меньше 1,5 оборота в секунду. Избыточное давление стравливает перепускной клапан.

Сделать управление комфортным как при парковках, так и на скоростной трассе, помогают рулевые механизмы с переменным передаточным отношением: в центре рейки зубья нарезаны с маленьким шагом, на концах — шаг больше. При незначительных углах поворота машина не так остро реагирует на действия рулем, что очень важно на больших скоростях, зато, разворачиваясь, крутить баранку приходится меньше.

Сервотроник

Дополнительный комфорт и безопасность привнесли системы, регулирующие усилие на руле в зависимости от скорости. Пример — «Сервотроник», устанавливаемый на «Ауди».

В верхней части распределителя находится так называемая камера обратного действия. В ней двигается поршень, связанный с золотником.

Представим, что водитель поворачивает направо. Золотник открывает путь жидкости к силовому цилиндру, помогающему рейке поворачивать колеса. Одновременно масло через электромагнитный клапан (им управляет электронный блок, получающий информацию от датчика скорости) начинает поступать в камеру обратного действия. Один из перепускных клапанов открывается, возникает разница давлений, и поршень, опускаясь, ограничивает ход золотника. Давление в силовом цилиндре гидроусилителя падает, а усилие на руле, напротив, возрастает. Когда водитель перестает крутить баранку — золотник и обратный клапан закрываются.

При повороте влево открывается другой перепускной клапан, а поршень поднимается, вновь корректируя передвижение золотника, давление стравливается в другой части силового цилиндра.

При парковке и движении черепашьим шагом (примерно до 20 км/ч) электромагнитный клапан, ограничивающий подачу жидкости в камеру обратного действия, закрыт — руль можно повернуть одним пальцем. С ростом скорости клапан постепенно открывается и усилие на штурвале возрастает.

Устройство работает эффективно и надежно. Но гидравлический насос забирает силы у двигателя, а значит, тот съедает лишнее топливо, вредит экологии. Особенно нежелателен такой «нахлебник» маломощным моторам. Конструкторы нашли иное решение: давление рабочей жидкости нагнетает электрический насос. Блок управления получает информацию от датчиков вращения руля и скорости автомобиля.

Производители скрупулезно подсчитали, что благодаря электрогидравлическим усилителям автомобиль экономит около 0,2 л/100 км. Немаловажно, что инженерам проще подбирать характеристики, настраивать устройство для конкретной модели.

Активное рулевое управление. Руль с коробкой передач.

Следующий шаг — так называемое активное управление (Active Steering). Главное преимущество — возможность изменять передаточное отношение между рулем и колесами. На пути от баранки к рулевому механизму с гидроусилителем встроена планетарная передача с электромотором.

Когда вы отъезжаете от тротуара, передаточное отношение минимально, а количество полных оборотов руля не более двух. С ростом скорости машины управление становится менее чувствительным, а стоит вырваться на загородную трассу — электромотор, подкручивая водило планетарного редуктора, увеличит передаточное отношение.

Активное рулевое управление, сотрудничая с другими системами, способно помочь и в сложных ситуациях. Например, машину занесло. Компьютер, опросив датчики угла поворота руля и скорости вращения колес, включит электромотор. Тот уменьшит передаточное отношение, чтобы водителю было легче удержать автомобиль на нужной траектории. Активный руль полезен и при экстренном торможении с АBS: если остановиться вовремя не удается, шоферу проще уйти от столкновения.

Первыми из серийных моделей подобное устройство примерили автомобили BMW пятой серии. Вероятно, вскоре такие системы пропишутся на многих автомобилях, пока им на смену не придет так называемое управление по проводам.

Электромеханические усилители

Успешные попытки вытеснить гидравлику из рулевого управления предприняли в конце прошлого века. Сегодня на некоторых автомобилях уже работают электромеханические усилители.

Принцип действия электро- и гидроусилителя во многом схож. Поворачивая штурвал, водитель закручивает торсион — чувствительный элемент, посылающий сигнал компьютеру. Тот отдает команду электромотору, который подкручивает рулевой вал, снижая усилие на руле.

Широкое распространение электро- и гидроусилителей сдерживает нынешний 12-вольтовый стандарт электрооборудования автомобиля. Поэтому пока они встречаются лишь на небольших автомобилях.

Управление по проводам

И все-таки будущее, видимо, не за хитрой механикой или гидравликой, усложненными электроникой. Гранды автомобилестроения вовсю работают над системами без механической связи между рулем и колесами — так называемым управлением по проводам (steering by wire).

Вращение руля отслеживает специальный датчик. Электронный блок, получая информацию о скорости, боковых и вертикальных ускорениях, посылает сигнал на актуаторы — электромоторы, поворачивающие колеса.

Преимущества такой системы очевидны. В критической ситуации автомобиль сможет самостоятельно (причем быстрее человека!) повернуть колеса на нужный угол. Допустим, системе стабилизации не удалось предотвратить занос, и машина, как волчок, закрутилась на обледеневшем шоссе. Быстродействующая электроника, опросив датчики, повернет руль, куда и на сколько нужно, и притормозит одно или пару колес.

Самостоятельность автомобиля намного упростит жизнь водителю: например, компьютер ловко припаркуется. А когда машины научат хорошо «видеть», они смогут даже объезжать препятствия.

Такие системы выгодны и технологически: протянуть провода куда проще, чем вал с шарнирами. Рулевая трапеция получает отставку — разные углы поворота колес задают сами электромоторы. Кстати, и с точки зрения пассивной безопасности такая конструкция лучше.

Концептов без традиционного управления уже немало. Видимо, серийные автомобили появятся в обозримом будущем. А потом, глядишь, привычный руль заменит многофункциональный джойстик — им водитель будет корректировать не только направление, но и скорость.

Рулевое управление автомобиля предназначено для изменения угла поворота колес при изменении положения руля. В общем, если руль повернуть вправо, то происходит работа рулевого управления, которое поворачивает колеса автомобиля тоже в правую сторону. Чем больше угол поворота руля, тем на больший угол поворачиваются управляемые колеса.

Главное требование которое предъявляется к рулевому управления современного автомобиля — это надежность и точность работы. Это означает, что если неисправно рулевое управление, то это может привести к печальным последствиям, ведь машина становиться полностью неуправляемой. Еще основное требование — это точность управления, т.е. при повороте руля, колеса должны сразу же, а не с задержкой, поворачиваться на определенный угол, который точно соответствует углу поворота рулевого колеса.

Рулевое управление состоит из рулевого механизма и привода. На данный момент наиболее распространены следующие типы рулевых механизмов: винт-гайка, червяк-ролик и рейка-сектор. Данные механизмы относятся к механическим, но в последнее время крупнейшие производители автомашин хотят заменить механическое рулевое управление на электронное. Т.е. не будет никаких механических тяг и приводов, будет только блок управления, который согласно изменению положения руля будет поворачивать колеса машины с помощью электромоторов

Гидроусилитель руля — ГУР

Исполнительный механизм гидроусилителя легкового автомобиля, как правило, выполнен заодно с рулевым механизмом — такие усилители называются интегральными. В качестве рабочей жидкости в гидроусилителях иномарок используется масло ATF- то же, что и в автоматических коробках передач. А отечественные агрегаты работают на масле марки Р, по своим свойствам близком к обычной «веретенке».


Реечный рулевой механизм с гидроусилителем. Если рулевые тяги, как здесь, располагаются по бокам рейки, то поршень размещается посередине корпуса. А если тяги крепятся к центральной части рейки, как это сделано на Самарах и Москвиче-2141, то поршень выносят вбок.
1 — рулевая рейка; 2 — поршень; 3 — сальники; 4 — шарниры рулевых тяг; 5 — распределитель с золотником; 6 — шестерня; 7 — торсион; 8 — роторный гидронасос

Роторный или аксиально-поршневой насос, приводимый ремнем от коленчатого вала, засасывает из бачка масло и нагнетает под высоким давлением в 50-100 атм в золотниковый распределитель. Задача распределителя — отслеживать усилие на руле и строго дозировано помогать поворачивать управляемые колеса. Для этого используют следящее устройство — чаще всего это торсион, встроенный в разрез рулевого вала. Когда машина стоит или едет по прямой, то усилия на рулевом валу нет, и торсион не закручен — соответственно, перекрыты дозирующие каналы распределителя, а масло сливается обратно в бачок. Водитель поворачивает руль, колеса сопротивляются — торсион закручивается тем сильнее, чем больше усилие на руле. Золотник открывает каналы и направляет масло в исполнительное устройство. В механизме типа «винт-шариковая гайка» большее давление подается или за поршень, или до него, помогая тому перемещаться вдоль рулевого вала. А в реечном механизме масло подается в корпус рейки — в ту или иную сторону от поршня, связанного с рейкой, и подталкивает ее вправо или влево. Когда баранка уже повернута до упора, срабатывают предохранительные клапаны, сбрасывая давление масла и сохраняя детали механизма от повреждения.

Поможет электроника

Неоспоримое преимущество рулевого усилителя — облегчение работы рук при парковочных маневрах, когда приходится совершать много оборотов баранки при максимальном усилии, или в затяжных поворотах. Но усилитель обладает еще одним полезным свойством — он ослабляет передачу на руль ударов от неровностей дороги.

А недостатки? Владельцы автомобилей с ГУР часто жалуются на отсутствие или нехватку реактивного усилия на руле. Увы, в этом чаще всего виноват гидроусилитель — он слишком активно помогает водителю, оказывая тому еще и медвежью услугу, убирая ту толику возвращающего усилия, которая и обеспечивает «чувство автомобиля». И задача конструкторов при разработке и настройке ходовой части оказывается чертовски сложной. Ведь чтобы добиться хорошей информативности рулевого привода и одновременно не сделать баранку слишком тугой, нужно увязать воедино массу факторов: производительность насоса, параметры золотника и жесткость торсиона, геометрию передней подвески и углы установки колес (от этого в первую очередь зависит величина возвращающего усилия), параметры задней подвески, уводные характеристики шин и даже жесткость кузова на скручивание! Поэтому немудрено, что безупречные с этой точки зрения автомобили (например, Peugeot 405, 306 или BMW 3-й серии) попадаются очень и очень редко. Впрочем, многие фирмы специально жертвуют информативностью в пользу комфорта, зная привязанности своей клиентуры.

Еще одна задача, которая стоит перед конструкторами, — сделать так, чтобы на маленькой скорости руль был легким, а на большом ходу становился более упругим и информативным. А в немецких гидроусилителях ZF Servotronic, которые стоят на машинах Audi A6 и A8, BMW 5-й и 7-й серий и всех моделях Jaguar, на помощь золотнику приходит электрогидравлический модулятор давления — с ростом скорости по сигналу от управляющего блока он ограничивает давление в рабочем контуре, и помощь гидроусилителя сходит на нет. Существует еще один вариант решения — приводить насос гидроусилителя не от коленчатого вала двигателя, а от электромотора. Тогда, с помощью электроники изменяя частоту вращения электропривода, можно варьировать производительность насоса как угодно. Такая схема применяется в гидроусилителях автомобилей Mercedes-Benz А-класса. Правда, заманчивая идея на прямой вообще отключать насос, чтобы экономить топливо (на привод гидронасоса уходит несколько лошадиных сил), на практике неосуществима — при резком отклонении баранки давление не успеет возрасти так быстро, и руль может «закусить».

Электроусилитель руля — ЭУР

Это электроусилители, в которых не осталось никакой гидравлики! На торсионе следящего устройства стоит датчик, и в зависимости от его сигнала электроника подает ток нужной полярности и силы на обмотки электромотора, связанного с рулевым механизмом через червячную передачу. А по сигналам от датчика скорости можно изменять характеристику усилителя в соответствии с любой заложенной в память блока зависимостью. Преимущества электроусилителя налицо:

— независимость работы усилителя от оборотов двигателя автомобиля,
— информативность (самонастройка усилителя руля к скорости автомобиля),
— независимость работы усилителя руля от температурных перепадов,
— экономичность:

а) усилитель руля потребляет энергию только при вращении руля, в отличие от гидроусилителя, когда рабочая жидкость всегда гоняется по трубам, на что тратится дополнительная энергия.

б) Коэффициент полезного действия электродвигателя намного выше КПД гидронасоса.

— надежность (отсутствие шлангов, ремней, прокладок, сальников, жидкостей),
— не требует обслуживания (замены, доливки рабочей жидкости),
— на порядок выше симметричность руля (отсутствие разницы вращающего усилия в левом и правом вращениях руля)


Вариант для автомобилей малого класса — усилитель встроен в рулевую колонку


Вариант для автомобилей среднего класса


Вариант для автомобилей большого класса и микроавтобусов — электропривод усилителя интегрирован с рулевой рейкой

Электроусилитель ZF Servolectric в зависимости от полной массы и компоновки автомобиля может встраиваться в различные звенья рулевого управления.

1 — рулевая колонка; 2 — электроусилитель с червячной передачей и электронным блоком управления; 3 — промежуточный вал; 4 — реечный рулевой механизм; 5 — следящее устройство с торсионом; 6 — блок управления; 7 — электропривод с механизмом винт—шариковая гайка—рейка

Рулевой механизм с переменным отношением

А нельзя ли изменять еще и передаточное отношение? Ведь около нулевого положения баранки, когда едешь по прямой на высокой скорости, излишняя острота рулевого управления добра не приносит, заставляя водителя напрягаться. А при парковке или развороте, наоборот, хотелось бы иметь передаточное отношение поменьше — чтобы поворачивать руль на как можно меньший угол. Для этого существует несколько схем реечных рулевых механизмов.


Так работает реечный рулевой механизм ZF с переменным передаточным отношением. Здесь изменяются профиль зубьев рейки и плечо зацепления


Реечный рулевой механизм Honda VGR (Variable Gear Ratio — переменное передаточное отношение) использовался на автомобилях Honda NSX

Фирма ZF использует зубья рейки с переменным профилем: в околонулевой зоне зубья треугольные, а ближе к краям — трапецеидальной формы. Шестерня входит с ними в зацепление с разным плечом, что и помогает немного изменить передаточное отношение. А другой, более сложный, вариант использовала Honda на своем суперкаре NSX — кстати, в сочетании с электроусилителем. Здесь зубья рейки и шестерни сделаны с переменными шагом, профилем и кривизной. Правда, шестерню приходится двигать вверх-вниз, но зато варьировать передаточное отношение можно в гораздо более широких пределах. Фирма Honda продемонстрировала и другой подход. Представьте себе две рейки, установленные коаксиально одна внутри другой и связанные через червячный привод с электромотором. Одна рейка, как обычно, вращается шестерней рулевого вала, а другая связана с рулевыми тягами. По сигналу от управляющего блока электродвигатель подает ведомую рейку вправо или влево от ведущей — и колеса поворачиваются на больший угол.

Процесс развития рулевого управления

Если взглянуть на концепт кары, которые выставляются на международных выставках, то мы можем заметить, что философия рулевого управления встаёт на новый путь. В этих машинах нет как такового руля. Там стоит джойстик, как на игровых приставках, и управляет автомобилем умный компьютер. Но это пока, пусть и недалёкое, но будущее. А какова же ситуация сейчас. Давайте пройдём путь развития рулевого управления.

Самым старым, но используемым и по сей день рулевым механизмом является связка «червяк — ролик». Червяк с переменным диаметром связан непосредственно с рулевым валом. Он передаёт крутящий момент ролику, который связан с валом с сошкой. Такой рулевой механизм способен выдерживать большие нагрузки, поворачивать колёса на большой угол, практически не передаёт удары от колёс к рулю. Но такая конструкция слишком сложная, руль мало информативен и постоянно будет мучить Вас люфтами.

На смену ему пришёл реечный рулевой механизм. Данный механизм является самым популярным на сегодняшний день. Он устроен очень просто. Шестерня, которая связана с рулевым колесом, передвигает рейку с зубцами, которая, в свою очередь, поворачивает колёса.

Следующим шагом в развитии рулевого управления стала проблема облегчения усилия на руль со стороны водителя. Существует три типа усилителя, гидравлический, электрогидравлический и электрический. В гидроусилителе есть поршень, по правую и левую стороны которого находится жидкость под постоянным давлением, которое поддерживается с помощью насоса, работающего от двигателя. Также присутствует золотник, который, реагируя на поворот руля, перекрывает определённый канал, чтобы помочь повернуть руль. Минусом такого устройства является насос, который может работать только при включённом двигателе. Этот недостаток устранён в электрогидроусилителе. В нём насос для создания давления приводится в действие с помощью электромотора, который может работать от аккумулятора, а значит, при выключенном двигателе. Такой подход позволяет снять нагрузку с двигателя, тем самым отдать дополнительные лошадиные силы для движения. В электроусилителе нет никакого поршня. Здесь электромотор напрямую соединён с рейкой рулевого управления. Достоинством такой системы является то, что здесь нет никакой жидкости, а значит, нет и никаких протеканий. К тому же такая конструкция достаточно компактная.

И это ещё не всё. Уже сейчас на некоторых машинах, в частности на БМВ, установлена система активного руления — Active Steering. Она позволяет изменять передаточное отношения рулевого механизма. Например, когда Вы едите по скоростному шоссе, руль должен быть чувствительным, а вот при парковке хотелось бы поменьше вращать баранку.

Уже сейчас внедряется технология рулевого управления, которая сама, с помощью многочисленных электронных датчиков и умного бортового компьютера, припарковывает машину. Вам даже не нужно рулить — машина всё сделает за Вас.

Пытливые умы нашего времени каждый день придумывают такие диковинные технологии, которые совсем недавно можно было прочитать на страницах фантастических произведений. Даже трудно себе представить, какой будет уровень развития в ближайшие полвека. Но уже сейчас мы можем увидеть, какими темпами идёт развитие автопромышленности.

Схема гидроусилителя и техническое обслуживание ГУР

Гидроусилитель рулевого управления все чаще устанавливается на легковых автомобилях. Он, конечно, облегчает управление, но что делать, когда гидроусилитель выходит из строя? Особого беспокойства это вызывать не должно.

Человек всегда стремится при минимуме затраченных усилий получать максимум отдачи. Сперва ему стало лень ходить пешком — и появился автомобиль. В скором времени «трудолюбивое» человечество с ужасом обнаружило, что даже на то, чтобы крутить руль, сил приходится тратить не так уж и мало. И задумалось, как бы свою тяжкую участь облегчить… В 1925 году в США Фрэнсис Дейвис одним из первых запатентовал гидравлический усилитель рулевого управления, а в 1933 году General Motors уже намеревался установить его на своем автомобиле Cadillac с двигателем V12.

Как следует из названия, данное устройство основано на использовании принципа гидравлики. Давление в системе, заправленной специальной жидкостью, создается гидравлическим насосом, приводимым в действие коленчатым валом двигателя. В конструкции предусмотрен золотниковый клапан, который при повороте руля переключает подачу жидкости в ту или иную полость, обеспечивая дополнительный механизм рулевого управления (редуктор или рейку).

Задача состоит в том, чтобы сделать поворачивание рулевого колеса достаточно легким при маневрировании с малой скоростью и более ощутимым по усилию на рулевом колесе при движении с большей скоростью, чтобы управление автомобилем стало как можно более безопасным.

У большинства гидроусилителей вне зависимости от скорости движения автомобиля коэффициент усиления остается постоянным. Однако все большее число поступающих на рынок автомобилей сегодня оснащается системами с переменным коэффициентом усиления, у которых степень усиления уже изменяется в зависимости от скорости движения автомобиля. Они обеспечивают точную и быструю реакцию при движении автомобиля на поворотах и требуемое усилие при маневрировании автомобиля с малой скоростью. Одним из путей достижения этого является использование рейки рулевого механизма с переменным передаточным отношением зубчатого зацепления. С этой целью по длине рейки изменяется шаг и диаметр делительной окружности зубьев, а на шестерне шаг зубьев остается постоянным. Когда колеса автомобиля выставлены для движения в прямом направлении, передаточное число рулевого механизма равно единице и коэффициент усиления наименьший, но по мере приближения рулевого колеса к его крайним положениям, передаточное число возрастает и усиление, необходимое для поворачивания колес, уменьшается. Гидроусилитель рулевого механизма, управляемый компьютером, также перестает быть чем-то необычным. Такие системы рулевого управления обрабатывают информацию от спидометра автомобиля. Их работа определяется не только числом оборотов двигателя, но и скоростью движения автомобиля. Микропроцессор компьютера анализирует поступающие от датчика сигналы и вычисляет требуемый на каждый момент коэффициент усиления, который реализуется с помощью электрогидравлического преобразователя. Идея разработчиков таких систем: взять лучшее из двух видов рулевого управления — при скоростях, характерных для паркования автомобиля, сделать рулевое управление наиболее легким, а при движении с высокой скоростью действие усилителя уменьшать до такой степени, чтобы система работала почти так же, как обычное механическое рулевое управление без усилителя.

Как правило, рулевой механизм с гидроусилителем обладает высокой надежностью и не требует сложного обслуживания при эксплуатации автомобиля. Даже в случае отказа насоса усилителя, движение на автомобиле можно продолжать, хотя для поворачивания рулевого колеса в этом случае потребуется прикладывать значительно больше усилий, чем даже на автомобиле без гидроусилителя.

Причиной полного отказа гидроусилителя чаще всего является обрыв приводного ремня насоса. Регулярно проверяйте состояние ремня — он может быть изношен или слабо натянут. Одним из признаков слабого натяжения ремня является появление отдачи (обратного толчка) на рулевом колесе. Обычно это заметнее всего при трогании автомобиля с места, когда колеса повернуты до отказа.

Поддерживайте на должном уровне количество жидкости в бачке усилителя. При необходимости доливайте жидкость только указанной в руководстве по обслуживанию марки. Учтите, что гидрожидкость, предназначенную для автоматических коробок передач, можно использовать не для всех гидроусилителей рулевого управления. В продаже имеется много разных марок жидкостей. Неподходящая жидкость может испортить все сальники в системе.

Так как жидкость используется не только как рабочее тело гидросистемы, но и как смазочный материал, очень важно, чтобы ее уровень не опускался ниже нормы, иначе насос может выйти из строя. Следите также за чистотой жидкости. Грязная или просроченная жидкость быстро разрушит насос и уплотнения гидросистемы, расположенные на реечном механизме, что потребует потом дорогостоящего ремонта. Замена жидкости требуется редко (проверьте в руководстве по эксплуатации автомобиля, входит ли эта операция в число периодических работ по техобслуживанию. Обычно она не предусматривается). Если же вы хотите слить жидкость, необходимо открыть крышку расширительного бачка, отсоединить один из трубопроводов системы и несколько раз повернуть рулевое колесо из стороны в сторону для выдавливания жидкости из гидросистемы. Специальное отверстие для слива жидкости обычно отсутствует. Заправка новой жидкости производится через расширительный бачок. Как правило, при этом в гидросистеме образуются воздушные пробки, нарушающие ее работоспособность. Их следует удалить. Проще всего сделать это следующим образом. Запустите двигатель, откройте крышку расширительного бачка и прокачайте систему, поворачивая руль несколько раз из одного крайнего положения в другое. По мере прокачивания гидросистемы уровень жидкости в бачке будет понижаться. Повторяйте процедуру до тех пор, пока он не стабилизируется. После этого долейте жидкость до требуемого уровня и закройте крышку, предварительно проверив, не засорено ли в ней вентиляционное отверстие (если оно имеется).

Наиболее частой неисправностью гидроусилителей является течь жидкости. С таким дефектом автомобилям обычно не удается пройти ежегодный техосмотр. У некоторых старых гидросистем допускалось небольшое просачивание жидкости через подшипники, валы и т.п., поскольку их практически невозможно сделать полностью герметичными. Регулярно осматривайте узлы системы со всех сторон для своевременного обнаружения возможных подтеканий из трубопроводов и штуцеров, а также из не туго закрепленных трубопроводов и других деталей.

Выясните, не трутся ли трубки и шланги о детали шасси и подвески. Неисправность гидропривода может приводить к прорыву жидкости через чехлы. Производя проверку, поворачивайте рулевое колесо из одного крайнего положения в другое. Небольшие течи часто можно устранить, введя в жидкость специальные герметизирующие добавки, которые имеются в продаже. Однако это будет только кратковременной мерой. В случае неисправности насоса его можно отремонтировать, воспользовавшись ремонтным комплектом новых сальников. Замена сальников мало что исправит, если насос сильно изношен.

Для тех, кто любит делать все самостоятельно, ремонт насоса не представит больших трудностей. Однако прежде, чем устанавливать отремонтированный насос на автомобиль, желательно проверить его на стенде. Если вы подозреваете, что насос изношен, то обратитесь к специалисту по гидроусилителям, чтобы он проверил его рабочее давление и правильно определил неисправность.

Вообще говоря, многочисленные достоинства рулевой системы с гидроусилителем во много раз перевешивают проблемы, создаваемые ее возможными неисправностями. Стоит после того, как вы поездили на автомобиле с современной системой, пересесть на автомобиль не имеющий гидроусилителя рулевой системы, и вы немедленно «почуствуете разницу»



Материал с сайта «Центр Ключ»

ГУР или ЭУР — гидроусилитель или электроусилитель руля


Сравнение разных по устройству, но одинаковых по назначению узлов автомобиля — нормальное явление. ГУР или ЭУР в этом плане далеко не единственный пример. Автомат или механика, ксенон или LED, АКБ GEL или AGM… По своей сути эти пары являются одним и тем же. Только придумали их в разное время и сделали по разным технологиям. Вполне закономерно, что подобные вещи всегда сравнивались. Усилители руля не остались без внимания.

15 критериев сравнения ЭУР с ГУР


Что-либо сравнивать лучше всего по определённым критериям. Чем таковых больше, тем объективнее могут считаться итоги. В случае с электроусилителем и гидроусилителем после недолгих размышлений критериев нашлось 15 штук:

  1. Субъективные ощущения.
  2. Конструктивные особенности.
  3. Сложность устройства.
  4. Цена машины.
  5. Надёжность.
  6. Сложность обслуживания.
  7. Стоимость ремонта.
  8. Отзывчивость рулевого управления.
  9. Обратная связь от колёс.
  10. Вид усилителя и расход топлива.
  11. Размеры и вес.
  12. Проблемы в зимнее время года.
  13. Коэффициент усиления.
  14. Совмещение с «умной» электроникой автомобиля.
  15. Безопасность.

По таким пунктам, например, как конструктивные особенности и совмещение с «умной» электроникой — между ГУР и ЭУР целая пропасть. Есть и такие, разница по которым весьма размыта и не всегда однозначна. Например, сложно с уверенностью заявлять, что машины с гидроусилителями более дорогие, чем с электроусилителями. Тем не менее, некая закономерность наблюдается по абсолютно каждому из представленных критериев. А это значит, что рассматривать их стоит все.

Субъективные ощущения


Как бы сумбурно это не выглядело, но объективное мнение всегда складывается из нескольких субъективных. Причём, первое всегда считалось более ценным, чем второе. В случае с выяснением вопроса что лучше — гидроусилители или электроусилители руля — всё просто. Надо обязательно попробовать и то, и другое. Без этого хоть сотню статей перечитайте по теме — толком ничего не поймёте. Это как пытаться судить о вкусе двух сортов кофе, читая их описания на упаковках.

Единственная польза от подобного рода материалов заключается в том, что они помогают понять, на что обратить внимание. То есть, если без подготовки проехаться на двух машинах с разными системами усиления руля, выводы будут неполноценными. Аналогичное сравнение, но уже с предложенным списком критериев — позволит ярче увидеть не совсем очевидные вещи.

Что-то более конкретное по этому пункту сказать невозможно, так как будет необъективно. К примеру, автор материала отдаёт предпочтение классическому ГУР. Причин несколько. Среди них чистая случайность — машин желаемой модели с ЭУР попросту никогда не попадалось. Но это никак не может значить, что гидравлика объективно лучше электроники. Одного критерия и мнения маловато. Идём дальше.

Конструктивные особенности и сложность устройства


Эти критерии стоит объединить, так как сложность устройства становится более-менее понятной сразу после разбора конструктивных особенностей. Забегая наперёд, отметим для себя, что машин с гидроусилителями пока больше, чем с электроусилителями. Поэтому первой будет рассматриваться классическая гидравлика.

Устройство ГУР


Вся суть механизма заключается в следующем. Гидроусилитель «понимает», когда и в какую сторону водитель вращает руль, и в зависимости от этого помогает поворачивать передние колёса. Сила, которая используется для выполнения работы — жидкость под высоким давлением. Создаётся оно посредством насоса. Последний постоянно приводится в действие от двигателя.

Сначала следует разобраться, как система «толкает» колёса в нужную сторону. Делает это гидравлическая рулевая рейка. Основная её часть — гидроцилиндр. В нём есть поршень, который разделяет цилиндр на два герметичных отсека. Физически он закреплён на рейке, которая через тяги и рулевые наконечники толкает колёса в одну и другую сторону. Если подать рабочую жидкость под большим давлением в один из указанных отсеков, поршень начнёт двигаться. Так ГУР «помогает» водителю поворачивать колёса.

Разберём вкратце, как ГУР «понимает» — когда и в какую сторону водитель вращает руль. Ведь от этого зависит, в какой из двух отсеков будет подаваться рабочая жидкость. До тех пор, пока автомобиль едет прямо, масло в системе усилителя циркулирует вхолостую. То есть, перегоняется из пустого в порожнее. Как только руль начинает вращаться, рабочая жидкость под давлением устремляется в гидравлическую рулевую рейку. Отвечает за это узел, который называется распределителем.

Распределитель — это, пожалуй, самая сложная деталь ГУР. Бывают они разных конструкций, и описывать их здесь нет особого смысла. У нас иная цель. По итогу получается, что гидроусилитель имеет достаточно сложное устройство. Но не спешите с выводами. Посмотрим теперь на ЭУР.

Устройство ЭУР


В минимальном исполнении электроусилитель руля состоит из трёх узлов — электродвигателя, датчика вращения руля и контроллера. Вроде бы просто и понятно. Датчик «следит», крутится ли руль, и в какую сторону. Если да, то на контроллер передаётся соответствующий набор сигналов. Тот, в свою очередь, отдаёт команды электродвигателю — в какую сторону вращаться и с какой силой. Ну а сам двигатель физически соединён с рулевым управлением и передними колёсами.

Если смотреть на электроусилитель с такой точки зрения, то эта технология может показаться на порядок проще, чем гидравлика. Однако это не совсем так. Тот же контроллер показался простым, так как для непонимающего человека это просто какая-то коробочка с электронными компонентами. А вы пробовали когда-нибудь разобраться, как работает электроника? Если углубиться, то она куда сложнее, чем гидравлика.

В итоге имеем следующее. Визуально ГУР кажется более сложным узлом, чем ЭУР. В том числе потому, что электроусилители руля выглядят компактнее и в них вся суть спрятана внутри. Если же посмотреть на эти две технологии с точки зрения ремонта, выводы по поводу того, что лучше — уже не будут такими однозначными. Но о ремонте ещё поговорим.

Цена машины


Этот пункт часто относится к недостаткам гидравлических усилителей. А всё потому, что для изготовления ГУР требуется больше материалов. К их прочности тоже предъявляются жёсткие требования, так как внутри высокое давление. ЭУР обходится производителям сравнительно дешевле. Но насколько?

Если машина с электроусилителем руля стоит, скажем, полмиллиона неважно каких денег, то с гидроусилителем её цена будет выше на пару тысяч. Справедливости ради следует сказать, что такая закономерность наблюдается не всегда. Да и разница в пару тысяч на фоне полумиллиона выглядит, по правде говоря, смешно. По крайней мере, недостаточно серьёзно для того, чтобы по этому критерию уверенно заявить — ЭУР лучше ГУР.

Надёжность


В плане надёжности на мнение большинства часто влияют какие-то субъективные оценки. К примеру, кто-то купил машину с ЭУР, который отказал в первый же год эксплуатации. Понятное дело, что данный автовладелец будет с пеной у рта доказывать, что электроусилитель — это в крайней степени ненадёжное барахло. Но означает ли это, что ГУР объективно надёжнее? Отнюдь.

Ведь раз на раз не приходится. У кого-то и гидроусилители часто выходят из строя. А ещё они поголовно текут, гудят, становятся источником вибрации руля и так далее. Другие же вообще не знают даже, какого типа у них усилитель на машине. Он просто работает, и не создаёт проблем долгие годы.

В целом, если потратить с полчаса времени на прогулку по автомобильным форумам, можно увидеть, что о поломках ЭУР реальные автолюбители пишут чаще. Соответственно, из-за этого складывается впечатление, что ГУР — более надёжная и безотказная технология. На самом деле утверждать это нельзя. Слабые места есть там и там. А ещё от марки и модели машины многое зависит. Где-то используются более удачные конструкции, хоть и морально устаревшие. На других автомобилях, наоборот, новые технологии, но ещё требующие серьёзной доработки.

Итог — теоретически ГУР лучше ЭУР в плане надёжности. Но с большим количеством оговорок и уточнений.

Сложность обслуживания


Кто владел машинами с гидроусилителями, тот знает, в каком обслуживании они нуждаются. Надо следить за уровнем рабочей жидкости. Своевременно её доливать. На рулевой рейке есть пыльники. Если они потрескались или, не дай бог, разорвались — гидроцилиндру с поршнем капец. За другими деталями рулевого управления тоже надо следить, так как из-за убитых наконечников или тяг легко может пострадать и гидравлика. В общем, нескучная технология — ГУР.

С электрическими усилителями руля, на первый взгляд, куда проще. Чего стоит только то, что жидкости никакой нет. Однако не следует обольщаться и расслабляться. Есть и у ЭУР детали, требующие периодического внимания со стороны автовладельца. В том числе, как и другая электроника, система нуждается в обеспечении хороших контактов, защите от влаги и регулярном устранении окислов. Очень часто за этим всем не следят, зато потом генерируют на форумах свои жалобы и сетования, что ЭУР — это синоним ненадёжности.

Итог — ГУР немножечко сложнее в обслуживании. Жидкость, даже если не подтекает, нуждается в периодической замене. Пыльники и прочее. ЭУР же, если удачно сделан, внимания требует лишь изредка. А встречаются и такие, которые без какого-либо обслуживания молотят годами безотказно.

Стоимость ремонта


По этому критерию чаще нахваливают ЭУР, что несправедливо. Да. Конечно. Если за гидроусилителем руля не следить, долго заставлять его работать с недостаточным уровнем жидкости и порванными пыльниками — ремонт встанет в нехилую копеечку. Однако, если автовладелец своевременно обслуживает систему усиления руля, то служить без поломок она может практически вечно. Сюда стоит также добавить такой немаловажный фактор, как многокомпонентность узла. То есть благодаря тому, что ГУР состоит из многих отдельных деталей, их замена обычно не бывает дорогой.

Что же касается ЭУР, то в большинстве случаев система представляет собой блочный узел. Соответственно, если что-то и ломается, менять надо целый блок. А это уже совсем другие деньги. Дорогое в данном случае всё — и электродвигатель, и контроллер. Чинить эти детали можно, конечно, самостоятельно. Но это куда сложнее, чем поменять жидкость, растрескавшиеся пыльники или повреждённые патрубки. Опять же, из-за большей распространённости ГУР запчасти найти легче. В частности, на тех же разборках.

Итог — ремонт ЭУР обычно обходится дороже, поскольку система имеет блочную структуру. ГУР бьёт по карману лишь тем, кто долго за ним не следит, ездит без жидкости или с повреждёнными пыльниками. Но, опять же, раз на раз не приходится. Это тоже надо учитывать.

Отзывчивость и обратная связь рулевого управления


Опять объединяем два критерия в кучу, так как отдельно рассматривать их особого смысла нет. Тем более, что по этому пункту ГУР явно лучше ЭУР. Рулевое управление с гидравлическим усилением более отзывчивое, информативное и понятное. К езде на машине с электроусилителем часто надо привыкать. Некоторые так и не могут этого сделать, отказываясь от этой технологии если не навсегда, то надолго.

Сюда часто также приплетают ощущения от вождения машины. Большинство говорит, что приятнее они с ГУР, чем с ЭУР. Так ли это, словами доказать невозможно. Надо пробовать. Кроме того, так называемая «ватность» руля с электроусилителем ощущается далеко не на всех автомобилях. А на самых современных система ещё и регулируется, что позволяет подстроить чувствительность, отзывчивость и обратную связь под личные предпочтения.

Итог — электроусилители руля пока ещё не на всех машинах радуют своих владельцев по данному критерию. Гидравлику в этом плане сложно превзойти, если не невозможно.

Вид усилителя и расход топлива


На этот счёт в Интернете развелось немало «экспертов», которые со всей серьёзностью утверждают, что машина с ГУР расходует больше топлива, чем с ЭУР. Обосновывают они это тем, что насос гидроусилителя постоянно вращается, отбирая энергию у двигателя. А это дополнительное топливо. Электродвигатель же ЭУР вращается только тогда, когда водитель крутит руль. Соответственно, только в эти моменты кушает топливо, которое тратится на выработку генератором электроэнергии.

В теории всё наглядно и логично. Но есть сразу три «но». Во-первых, ещё никто и никогда не измерял на практике, сколько именно топлива уходит конкретно на работу ГУР или ЭУР. Во-вторых, насос в случае с гидравликой хоть и вращается постоянно, но, когда руль не крутится, делает он это вхолостую. В-третьих, без экспериментов невозможно сказать, насколько нагружает электродвигатель во время работы генератор. А ведь на секундочку, мощность мотора ЭУР варьируется от 1 кВт и выше. Это сопоставимо со стартером. А уж о том, насколько это мощный потребитель, надеемся, знают все.

Итог — мнимая экономичность машин с ЭУР является ничем иным, как непроверенным мифом. Пользуются этой выдумкой и продавцы машин, и «эксперты» с диванов, и остальные, кому выгодно преподнести электроусилители в наилучшем свете. С объективностью это ничего общего не имеет.

Размеры и вес


Если считать более компактное и лёгкое преимуществом, то по этому критерию электроусилитель лучше гидроусилителя. С другой стороны, кому есть дело до того, насколько большой или тяжёлый узел автомобиля, если разница на фоне полутора тонн составляет несколько жалких сантиметров с килограммами. В руках носить усилитель руля не нужно. Под капотом он занимает ровно столько места, сколько под него выделили конструкторы.

Итог. В вопросе что лучше — ГУР или же ЭУР — размер и вес не имеет никакого практического значения. Для тех же конструкторов, да, это важно. Но нам, как автовладельцам, всё равно.

Проблемы в зимнее время года


Здесь всё крайне просто, а потому коротко. Где есть жидкость и резиновые детали, там всегда имеются проблемы, связанные с отрицательными температурами. Масло в холодное время года густеет, требует время для прогрева, и пока этого не сделает, работать эффективно не будет. Резиновые пыльники, сальники и уплотнители на морозе дубеют, изнашиваются. В ЭУР этого всего нет. А значит, нет и проблем. Правда, только когда вопрос касается зимы.

Коэффициент усиления


По этому пункту электроника не обойдёт гидравлику никогда. Не потому, что невозможно создать мощный электродвигатель. Ещё как можно. Но это уже недетские габариты и вес. А самое главное — питание. Мощность генератора ограничена, и расходуется далеко не только на усилитель руля. Как раз именно это, по большому счёту, и является самым серьёзным тормозом, не позволяющим инженерам делать ЭУР хоть сколь-либо приближёнными по мощности к ГУР.

Итог — очевидный. С другой стороны, нельзя сказать, что на легковых автомобилях у водителей возникает из-за этого дискомфорт. Усилия хватает что там, что там. Вот у грузовиков и тяжёлой спецтехники есть такая проблема. Потому ГУР у них пока что незаменимый.

Совмещения с «умной» электроникой автомобиля


Здесь тоже почти всё очевидно, и не требует подробных объяснений. Электрический узел гораздо проще совместить с «умной» электроникой, нежели гидравлический. Благодаря этому появились автомобили, которые умеют самостоятельно парковаться, ехать без водителя, ориентируясь по дорожной разметке и так далее. Также из-за этого фактора многие считают, что за ЭУР будущее. Может-быть и так. Такое будущее, между прочим, уже наступило, но только у 1% населения планеты Земля.

Безопасность


Этот критерий последний только в нашем списке. В жизни он чуть-ли не самый первый. Чтобы сравнить объективно ЭУР с ГУР по безопасности, нарисуем в уме для обеих технологий результат отказа системы. Когда на ходу прекращает работать гидравлический усилитель, автомобилем можно продолжать управлять. Да. Руль крутить будет тяжелее, чем обычно. Но направить машину туда, куда нужно, возможность остаётся.

При отказе ЭУР такая возможность предоставляется водителю далеко не всегда. В жизни встречались глюки электроники, из-за которых машина не то, что теряла управление, а попросту ехала туда, куда ей приказывает взбесившийся электроусилитель руля. К счастью, такие случаи единичные. Тем не менее, этого достаточно, чтобы считать ГУР более безопасным.

Краткие итоги


По итогам вы узнали, пускай и в общих чертах, в чём заключается отличие гидроусилителя от электроусилителя руля. Какими достоинствами и недостатками обладают обе технологии. Слабые и сильные стороны, перспективы, мифы и ничем не подтверждённые выдумки диванных «экспертов» тоже теперь известны. На вопрос же, что лучше — ГУР или ЭУР, ответ придёт сам, когда попробуете оба варианта на практике.

Электроусилитель рулевого управления с лучшим соотношением цены и качества - Отличные предложения на электроусилитель руля от мировых продавцов электроусилителя

Отличные новости !!! Вы попали в нужное место для электроусилителя руля. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший электроусилитель руля в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели электроусилитель руля на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в электрическом усилителе рулевого управления и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести электрический усилитель руля по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Электроусилитель руля - American Powertrain

Вот почему вам нужен электроусилитель руля от американского трансмиссии

Чувствительность к скорости

Ассистент уменьшается на скорости, что обеспечивает отличное ощущение дороги без ощущения неровности рулевого управления с гидроусилителем (вспомните Buick 76).

Модерн

Электрический усилитель рулевого управления заменяет гидроусилитель на многих современных легковых и грузовых автомобилях высокого класса.

Простая установка

Столбцы, специфичные для модели, заменяют существующие столбцы и выглядят на 100% стандартными (также доступно для столбца iDidit по вашему выбору).

с компьютерным управлением

Для оптимальной эффективности и производительности

Качество оригинального оборудования

Высококачественные моторы OE, созданные на основе дорогих европейских роскошных автомобилей.

Быстрый ответ

Никогда не колеблется, не вызывает кавитации и не раздражает

Проверенная надежность

Многолетняя безупречная работа в Ferrari, Lambos, Jags, ASton Martins и других автомобилях высокого класса.

Чистый

Нет насоса, ремней, шлангов, жидкости или прочего мусора

Сейф

Поскольку мы приводим в движение полную колонку с помощью червячной передачи, полный отказ электрической части приводит только к ручному управлению, пока вы не устраните проблему.

Отсутствие паразитарных потерь

Возвращает вам 4-5 лошадиных сил, которые ваш старый технический насос гидроусилителя рулевого управления украл бы у вас

Подключение Plug & Play

Разъемы типа Weatherpac только с четырьмя оголенными проводами; зажигание горячее, постоянно горячее, датчик земли и скорости.

Мы знаем, о чем вы думаете…

Почему трансмиссионная компания предлагает рулевое управление с электроусилителем?

По правде говоря, у нас есть второй бизнес, который предлагает сотни таких систем для классических европейских спортивных автомобилей и суперкаров, и эти системы феноменальны. Мы думаем, что американский мир Muscle and Rod заслуживает этих систем. Плавные и простые в установке, наши системы рулевого управления с электроусилителем справятся со всем, что вы в них бросаете, без утечек, скрипов и без колебаний при быстром прохождении поворотов.Идеально подходит для неспешных поездок или интенсивного автоперехода.

Мы знаем, что это сложно понять, и будем рады ответить на ваши вопросы. В конце концов, мы эксперты.

Преобразование рулевого управления с электроусилителем (EPS) Toyota - Ranger Station

Вы, возможно, уже видели информацию о замене электроусилителя руля GM (Saturn Vue), размещенную здесь. При поиске информации об электрическом рулевом управлении я обнаружил некоторую информацию, которой, как мне кажется, нам нужно поделиться и сохранить здесь.

Большинство японских автомобилей и внедорожников с электрическим рулевым управлением работают в отказоустойчивом режиме, если блок управления (ЭБУ) отключен от CAN-шины. Усилия в отказоустойчивом режиме кажутся правильными; не слишком много и не слишком мало. Как и в случае с гидравлическим рулевым управлением, если электрическое рулевое управление полностью выходит из строя, рулевое управление возвращается в полностью ручной режим, сохраняя контроль над автомобилем.

Самым большим преимуществом использования EPS от Toyota, Nissan и Kia / Hyundai является то, что EPS работает безотказно.ЭБУ колонки монтируется дистанционно, его можно отсоединять и снимать. EPS от Saturn Vue и Chevy Cobalt имеет ECU, который нельзя отсоединить, и для удаленного монтажа необходимо удлинить провода. Что еще более важно, здесь нет отказоустойчивости, и для его работы необходим сторонний модуль управления eBay. Кроме того, люди сообщают, что с дополнительным модулем управления, Saturn (GM) EPS не самоцентрирует рулевое колесо, выходящее из поворота. Вы должны постоянно вносить исправления.

Ниже приведен список автомобилей, которые, как известно, имеют надежное электрическое рулевое управление. Только (3) проводные соединения; Зажигание включено, питание и масса на ЭБУ рулевого управления. Это оно!

  • 2004-2009 Тойота Приус
  • 2009-2013 Тойота Королла
  • 2006-2011 Toyota Yaris - (с ABS)
  • 2007-2009 Nissan Versa
  • 2009-2012 Nissan Cube
  • 2012-2014 Kia ​​Soul

Номера деталей ECU:

  • 2004-2009 Тойота Приус 89650-47102
  • 2009-2013 Тойота Королла 89650-02300
  • 2006-2011 Toyota Yaris - (с АБС) 89650-52120 / 52050
  • 2007-2009 Nissan Versa 28500-EM30A / 991-30303
  • 2009-2012 Nissan Cube 28500-1FC0B / JL501-000932
  • 2012-2014 Kia ​​Soul B2563-99500 / 4PSG1312 / FPSG1312

Выходной вал на Toyota немного больше, чем остальные, и поэтому гладкая сварная муфта Borgeson 312500, 11/16 36 X 3/4 должна подходить для него.Этот соединитель подходит и для других. Kia EPS - самый большой и, похоже, самый тяжелый. Prius & Corolla EPS очень легко найти на складах, так что это лучший выбор.

Примечания:

Как и с любой модификацией, есть риски. Эта страница предназначена для того, чтобы показать, как это изменение было выполнено. Используйте его на свой страх и риск!

Данная модификация производилась на Ford Falcon 1964 года выпуска. Надеюсь, есть достаточно информации, чтобы помочь вам с вашим собственным преобразованием.

Общая информация:

Электрические схемы:

Требуется всего 3 провода. Питание, заземление и зажигание на

Верхняя труба рулевого вала и колонки:

Нижний вал рулевого управления для установки зубчатой ​​рейки и шестерни:

Преобразование гидравлического рулевого управления:

Чтобы переоборудовать мою рулевую рейку с гидроусилителем на ручную, я вынул клапан, снял втулку и прихваточно приварил первичный вал к валу шестерни.

Видео:

Электроусилитель руля своими руками 1 - EPS с функцией безопасности

Электроусилитель руля своими руками 2 - стендовое испытание

Электроусилитель руля своими руками 3 - Варианты монтажа

Рулевое управление с электроусилителем DIY 4 - в тесте

автомобиля

Еще статьи:

PPT - Презентация PowerPoint с электроусилителем рулевого управления, скачать бесплатно

  • Электроусилитель рулевого управления www. car-project.ir

  • استاد راهنما: جناب آقاي مهندس ارغوان تهيه كننده: عاليه گرجي (8322161044) • پاييز 87 www.car-project.ir

  • مقدمه ای بر سیستم فرمان امروزه پیشرفت های علمی و فنی در تمام زمینه ها تحقق یافته و این امر شامل صنایع خودرو سازی و صنایع وابسته نیز شده است.یکی از این صنایع و اجزای وابسته, قسمت فرمان خودرو است که وظیفه ی خطیر هدایت خودرو از طریق آن انجام می شود.برای تغییر مسیر ودرو از سیستم رمان استفاده می شود.لذا مجموعه ی تشکیل دهنده ی این سیستم نقش مهمی در خودرو به عرده.www.car-project.ir

  • انواع سيستم فرمان • سیستم فرمان مکانیکی (دنده شانه ای و پینیون) • سيستم فرمان هیدرولیکی • سيستم فرمان الکتریکی www.car-project.ir

  • سيستم فرمان مكانيكي معمول ترین سيستم فرمان, سیستم دنده شانه ای و پینیون است, به طوری که پینیون حرکت دورانی داشته و دنده شانه ای حرکت خطی انجام می دهد.در این حال پینیون حرکت دورانی غربیلک فرمان را به دنده شانه ای انتقال داده, دنده شانه ای نیزحرکت خطی را از طریق مفصل ها به چرخ های خودرو انتقال می دهد. www.car-project.ir

  • سيستم فرمان هيدروليكي (Гидравлические Рулевое управление) یکی از پارامتر های موثر در انتخاب نوع خودرو در کشورهای توسعه یافته, راحتی چرخش غربیلک فرمان خودرو می باشد.این موضوع سازندگان خودرو را بر آن داشته است که جهت تسهیل در چرخش فرمان و به تبع آن کاهش خستگی راننده و همچنین افزایش ایمنی با فراهم کردن کنترل بهتر در جاده های خشن, یک سیستم هیدرولیکی به قسمت مکانیکی اضافه نمایند.معمولا این سیستم جانبی به صورت کمکی عمل می نماید. عنی وظیفه ی اصلی همچنان به عهده ی قسمت مکانیکی است.معمولا اجزايی به قسمت مکانیکی فرمان اضافه می شوند تا سيستم هیدرولیکی گردد.
    .car-project.ir

  • سیستم هیدرولیکی فرمان جهت ایفای نقش از موتور خودرو استفاده می کند.بنابراین از بازده موتور کمی می کاهد, همچنین مصرف انرژی بیشتری را باعث می گردد.علاوه بر آن ، سیستم هیدرولیک به صورت مرکز آزاد عمل می کند. عنی حتی در مان ایی که ودرو به صورت مستقیم در حال حرکت بوده و انحرافی انجام نمی دهد لبان متم ان ستم در حال حرکت این موارد سازندگان فرمان خودرو را بر آن داشت تا به دنبال سیستم های بهتر و مفیدتری گشته, آن ها را جایگزین هیدرولیکی نمایند یا سیستم هیدرولیکی را بهبود بخشند. خودروهای سمند, پژو (شامل 206405, پارس), دوو, زانتیا و ماکسیما دارای فرمان هیدرولیک هستند. www.car-project.ir

  • یکی از سیستم های ارائه شده در سال های اخیر, فرمان الکتروهیدرولیکی (EHPS) است که در آن به جای استفاده از موتور خودرو, یک موتور الکتریکی به پمپ هیدرولیک اضافه می شود و در نتیجه فرمان از موتور مستقل می گردد.خودروی پژو 307 از این نوع سیستم فرمان استفاده می کند.دراین نوع فرمان, هر چند مسئله ی مستقل بودن از موتور خودرو تحقق یافته است ولی مشکل دائمی بودن عملکرد سیستم هیدرولیکی یعنی حالت مرکز آزاد هنوز پابر جاست.به عبارت دیگر باید حالتی تعبیه نمود که مانی که چرخشی به فرمان وارد می شودسیستم عمل کند ، نه همه ی زمان ها. www.car-project.ir

  • سيستم فرمان الكتريكي EPS)) Электрические Рулевое управление • این نوع فرمان مشابه هیدرولیکی آن عمل می کند ولی از لحاظ ساختار متفاوت بوده و دارای مزایای زیادی نسبت به نوع هیدرولیکی است.این سیستم در اواسط دهه ی 1970 برای اولین بار مطرح گردید اما ساخت و کاربرد عملی آن از سال گردید. اولین 1 993 بار Воспроизводить توسط شرکت HONDA در اتومبیل های رالی NSX مورد استفادهقرار گرفت.در این نوع فرمان مشکل دائمی بودن عملکرد سیستم کمکی فرمان حل ده است ، عنی سیستم الکتریکی زمانی عمل می کند که چرخشی در فرمان به وجود آید به عارت دیگر گشتاوری مشدو. www.car-project.ir

  • NSX Электроусилитель рулевой рейки www.car-project.ir

  • www.car-project.л

  • مزاياي سيستم فرمان الكتريكي از مزاياي سيستم فرمان الكتريكي مي توان به افزايش سرعت, عملكرد بهتر فرمان و حفظ تعادل خودرو در انحراف ها اشاره كرد كه باعث فرمان پذيري آسانتر به خصوص هنگام پارك خودرو مي شود و با توجه ب ارتباط مدار الكتريكي با حسگرها و ECU اين سيستم بسيار سريع و وشمندانه عمل مي ند. از مزاياي سيستم فرمان برقي نسبت به فرمان هيدروليك ميتوان بهبود و كاهش مصرف سوخت خودرو (حدود 5 درصد) و تقويت فرمان در سرعت هاي پايين و كاهش قدرت فرمان در سرعت هاي بالا را نام برد.در سيستم رمان برقي تنها زماني كه فرمان مي چرخد ​​انرژي مصرف مي شود ؛ در حالي كه در سيستم فرمان هيدروليك, پمپ هيدروليك صرف نظر از چرخش فرمان, به صورت دائم كار ميكند و حدود 5 اسب بخار از توان خودرو صرف توليد دبي و پمپاژ دائمي روغن هيدروليك در مدار مي شود. www.car-project.ir

  • ماكزيمم درت فرمان هيدروليك در سرعتهاي بالاست كه بيشترين دبي توسط مپ توديديي درحالي كه در سرعتهاي بالا كمترين نيرو براي چرخش فرمان مورد نياز است. وزن خودرو نيز در سيستم فرمان برقي به علت حذف اتصالات هيدروليك ، مپ ، ولي و... حدود 4 تا 6 كيلوگرم كمتر از خودروي مجهز به سيستم فرمان هيدروليك است همچنين حذف روغن هيدروليك و غير قابل چرخش بودن اين روغن باعث كاهش اثرات مخرب زيست محيطي آن ميشود و مشكلات ناشي از ايرادهاي مربوط به نشتي هاي روغن از اتصالات نيز در اين سيستم برطرف شده است. www.car-project.ir

  • www.car-project.ir Механическая конструкция

  • Электронная конструкция www.car-project.ir

  • ااي سيستم رمان الكريستم رمان الكريستم سه قسمت اساسی زیر تشکیل شده است که به سیستم فرمان مکانیکی اضافه می شود: 1- سنسور گشتاور2- موتور با جریان مستقیم DC 3- واحد کنترل الکتریکی ЭБУ سه قسمت یاد شده می توانند در یک محفظه و یا جداگانه قرار گیرند. www.car-project.ir

  • www.car-project.ir

  • www.car-project.ir

  • www.car-project.ir

  • سنسور گشتاور www.car-project.ir

  • www.car-project.ir
  • نحوه عملكرد در سيستم فرمان برقي ميله پيچشي به محور فرمان متصل است و از طريق حسگر گشتاور متصل به ميله پيچشي, مقدار گشتاور مقاومي كه بر اثر چرخش فرمان بين چرخهاي خودرو و نيروي پيچشي فرمان اعمال ميشود, اندازه گيري ميگردد و براساس آن به سيگنال الكتريكي تبديل و به ЭБУ ارسال ميشود.ECU. ميله پيچشي جزئي از محور فرمان است و هنگام فرمان گيري از خودرو تحت دو گشتاور, يكي گشتاور ورودي از طرف غربيلك و ديگري گشتاور عكس العملي وارده از سمت تاير قرار ميگيرد. دو حسگر براي اندازه گيري مقدار نيروي پيچشي و تبديل آن به سيگنال الكتريكي و روجي ولتاژ (متريكي و روجي ولتاژ (متريي و روجي ولتاژ) (متريكي و روجي ولتاژ (متناسقردود اسردود بارباردود باربادود باربادود باربادود باربربادود بارباربارباربابرباربارباربارباربارباربي التريي) www. car-project.ir

  • بر اثر چرخش رينگ هاي متصل به شفت, القاي مغناطيسي دركويل ها ايجاد و به سيگنال الكتريكي تبديل ميشود كه در شرايط بدون اعمال گشتاور ولتاژ 2.5 ولت را توليد ميكند. وقتي پيچش اتفاق نمي افتد ميزان اختلاف ولتاژ روجي حسگرها صفر و محدوده ولتاژ خروجي مجموعدو حستا 5 وقتي فرمان به سمت چپ يا راست ميپيچد همزمان در يك حسگر ولتاژ خروجي افزايش مي يابد و در حسگر ديگر كاهش ولتاژ خروجي اتفاق مي افتد. هر چه اختلاف بين خروجي ولتاژ حسگرها بيشتر باشد نيروي اعمالي بيشتري در موتور الكتريكي توليد ميشود و در صورت معكوس شدن ولتاژ جهت چرخش موتور الكتريكي تغيير ميكند. БУД براساس سيگنالهاي مختلفي كه از حسگرهاي گشتاور و سرعت دريافت ميكند و با لحاظ وضعيت خودرو در آن لحظه مقدار دور لازم براي چرخش را به موتور الكتريكي ارسال ميكند و موتور الكتريكي DC توسط يك چرخدنده مارپيچي گشتاور موتور الكتريكي را به محور فرمان انتقال ميدهد.www.car-project.ir

  • اين سيستم كه مكانيزم اهش نام دارد نيروي اعمالي موتور را به ينيون انتقداد. اين مكانيزم شامل يك چرخدنده مارپيچي و يا حلقوي است كه ارتباط بين پينيون محور فرمان و پينيون چرخدنده اي متصل به شفت موتور را برقرار و نيروي موتور را به پينيون شفت منتقل ميكند. به اين ترتيب پينيون شفت به چرخش در ميآيد تا گشتاور مقاوم ايجاد شده در ميله پيچشي به برسد. www.car-project.ir

  • www.car-project.ir

  • www.car-project.ir

  • ЭБУ داراي چهار مد عملياتي است: • 1- مد كنترلي نرمال (Нормальный режим управления): زماني كه فرمان به چپ و راست ميپيچد و نيروي كمكي با توجه به ميزان گشتاور ورودي در حسگر گشتاور اعمال ميشود. • 2- مد نترلي بازگشت (режим возврата): ماني كه فرمان به ور كامل پيچيده است نيروي كمكي در جهت برگشت ايجاد ميكند. www.car-project.ir

  • 3- مد نترلي ميراكننده (режим управления амортизатором ): سرعت خودرو را با هدف بهبود احساس سواري اي• 4- مد كنترلي حمايتي (режим управления защиты): حمايت از اجزاي الكتريكي از خطر افزايش دما و جريان بيش از حد سيال در صورتيكه فرمانبراي مدت طولاني به يك سمت و در حالت پيستون قفل نگه داشته شود. www.car-project.ir

  • زماني كه فرمان تا انتها ميچرخد كنترل يونيت نيروي كمكي را كاهش ميدهد تا از آسيب ديدن موتور الكتريكي جلوگيري كند همچنين در صورت وجود هرگونه خطا, سيستم به طور خودكار از حالت برقي به مكانيكي تغيير ميكند و دستگاه عيب ياب ايراد شررف.www.car-project.ir

  • بيشترين نيرو توسط موتور الكتريكي هنگامي اعمال ميشود كه خودرو در سرعت پايين حركت كند و روي يك سطح با اصطكاك بالا فرمان با سرعت چرخانده شود. در شرايطي كه سطح جاده داراي اصطكاك كمي باشد نيروي كمتري توسط موتور الكتريكي اعمال و اتريكي اعمال و ا احريكي اعمال و ا احريكي اعمال و ايانحراك ررلوديودوديوديوديوديوا. عواملي چون فشار باد تاير, سطح جاده, سرعت خودرو و ... بر مقدار نيرويي كه بايد راننده براي چرخش فرمان اعمال كند تأثير نخواهد داشت و در شرايط اضطراري كه فرمان بهسرعت چرخانده ميشود با توجه به اهميت گشتاور مقاوم بين تاير و نيروي وارده به ربيلك ، ودرو در مسير مستقيم بدون انحراف به حركت خود ادامه ميدهد.سيستم رمان برقي معمولا با ولتاژ 12 ولت و ماكزيم مصرف 80 مپر و متوسط ​​توان 0. 1 يلوات ار ميكند. www.car-project.ir

  • Обновленный сайт EPS رمان الکتریکی در سه حالت مختلف می تواند بر روی سمت مکانیکی نصبودود. • 1- نصب بر روي ستون فرمان: در این روش مجموعه ی سنسورها, موتور DC و قسمت ECU به طور مجتمع در یک محفظه مستقر شده و بر روی ستون فرمان نصب می شود.بنابراین عملکرد کمکی فرمان ESP به ستون فرمان اعمال می گردد. ان روش در در در رودروهای وچک مخصوصا خودروهای درون شهری که راحتی فرمان اکتور مهمی به ویژه در تران اا رمان فیکاکتور مهمی به ویژه در تران استون رمان با موتور الکتریکی DC توسط دنده حلزونی درگیر ستند. www.car-project.ir

  • 2- نصب بر روی پینیون: در این روش نیز مجموعه ی سنسورها, موتور постоянного тока و قسمت ЭБУ به طور مجتمع در یک محفظه قرار گرفته ولی بر روی پینیون نصب می شوند.این حالت برای ودروهای نیمه سنگین مناسب بوده ، ایی که راننده ی این نوع ودروها در راحت ترین حالالندود ات ترین حالالندود. www.car-project.ir

  • 3- نصب بر روی دنده انه ای: در این روش ر سه سمت عنی سنسور متابه این صورت که موتور DC و ECU به طور جداگانه بر روی دنده شانه ای قرار گرفته وسنسورها نیز روی پینیون مستقر می شوند.زیرا روی دنده شانه ای گشتاوری وجود ندارد که سنسورها بتوانند آن را حس کنند.این حالت برای خودروهای سنگین مناسب است. ب م? www.car-project.ir

  • انواع Eps و وصيات ن typeا 1 - Тип колонки помощи • توان كمكي (блок усилителя мощности)• اين سيستم جمع و ور بوده و به آساني روي خودرو نصب مي شود. • ابل نصب بر روي рулевые колонки ، наклоняемые рулевые колонки • مناسب براي خودروهاي كوچك www.car-project.ir

  • 2-шестерня-вспомогательный тип • توان بالي تودروهاي وچك. • توان كمكي در فضاي موتور (خارج از فضاي چرخهاي سرنشين) قرار گرفته و اهميت آن در حذف سروصداي فضاي سرنش. • اين سيستم ابليت استفاده در نيروي كمكي بالاتر را دارد. • اين سيستم اربرد جعبه دنده با نسبت متغيير در موتورهاي متراكم را فراهم مي كند.• مناسب براي ودروهاي كوچك www.car-project.ir

  • 3-реечный тип с прямым приводом • اين سيستم رمان مع و ور بوده ون وبوبي. • نيروي كمكي مستقيما «براي ميله آماده مي شود. • اين سيستم اصطكاك و اينرسي كمي را فراهم مي كند. • احساس رانندگي با فرمان ايده آل www.car-project.ir

  • 4-электрическое переменное передаточное отношение рулевого управления (Е-ВИГ) • نسبت دنده متغيير اين جعبه فرمان توانايي انطباق نسبت دنده فرمان با سرعت خودرو را دارد.• اين سيستم ميزان چرخش چرخ فرمان در سرعتهاي پايين خودرو را به ميزان زياد كاهش مي دهدييا مي دهدي.همنياد ا مي دهدي.همنيان ارتارتان ارتارتان ارتارتان ارتارتان ارتادارتان ارتارتان ارتارتان ارتارتان ارتارتان ارتان ارتارتان ارتارت ارت ارت ارت ارت • اين سيستم در سرعتهاي بالا پاسخي پايدار را فراهم مي كند. • اين سيستم تاخير پاسخ خودرو در تغيير مسير را اهش داده و نسبت دنده در پاسخ به رايط سطح جاسخ تي تي تي تي تي. www.car-project.ir

  • 5-гидравлический электрический тип усилитель руля (H-EPS) • در اين سيستم بازده انرژي سيستم فرمان خودكار هيدروليكي در حال حركت بوسيله موتور الكتريكي و پمپ هيدروليكي كنترل مي شود.• موتور ، مپ ، مخزن و نترلر به آساني روي ودرو نصب شده و تقريبا اين سيستم نيازي به تنظيم س ادن ادبا. • مپ هيدروليكي بوسيله يك موتور Brush -less به حركت در آمده و اسخي سريع دارد. www.car-project.ir

  • www.car-project.ir

  • www.car-project.ir

  • در جدول يرمزاياي در دول يرمزاياي در دول يرمزاياي در دول يرمزاياي در دول يرمزاياي در دول يرمزاياي در دول يرمزاياي ند مشخصه بياهن ند مشخصه بياهن ند مشخصه بياهن ند مشخصه بياهن .car-project.ir

  • www.car-project.ir

  • Honda предлагает MotionAdaptive ElectricPowerSteering (EPS) • حركت انطباقي فرمان الكتريكي يك تكنولوزي جديد حركت پايدار براي وروديهايي كه راننده بي درنگ به فرمان در حركت مستقيم در گوشه ها و يا شرايط لغزنده اده وارد مي كند ، مي باشد.www.car-project.ir

  • www.car-project.ir

  • تاثير Eps روي ند مشخصه ودرو www.car-project.
