Датчик уровня топлива (ДУТ). Сборка, схемы, производство / Хабр

Приветствую уважаемых читателей! Несколько лет подряд я писал на тему нашего сервиса мониторинга автотранспорта, об оборудовании, которое производим, приоткрывая внутренние аспекты производства и работы в целом. В этой статье я хочу рассказать о полном цикле производства такого очень важного элемента работы систем GPS мониторинга и контроля, как датчик уровня топлива (поисковики его знают как ДУТ). Будет теория, все чертежи и схемы для сборки данного продукта. Кому интересно — читаем далее.

0. Вступление

Забегая вперед скажу, будет три статьи, в этой я расскажу о самом простом варианте определения уровня дизельного топлива (только дизельного, использование на бензиновой технике абсолютно запрещено, так как взрывоопасно). В следующих статьях, если конечно будет читателю интересно, рассмотрим цифровой датчик уровня топлива, а в самом конце я планирую выложить схему и прошивку устройства для мониторинга, которое описывал в данной статье.

1. Немного теории

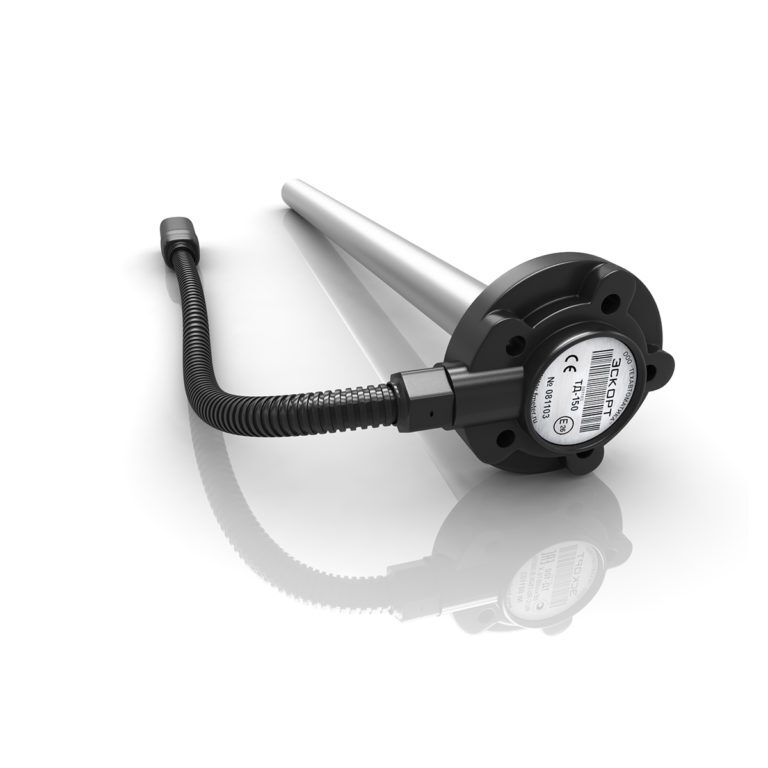

Самые популярные датчики измерения уровня топлива представляет собой электрический конденсатор, состоящий из двух трубок помещенных друг в друга, устанавливаются резервуар с топливом, уровень которого измеряется. Дизель свободно проникает в пространство между трубками, сигналом изменения уровня топлива в резервуаре является изменение электрической ёмкости датчика.

При изменении уровня топлива в резервуаре изменяется относительная диэлектрическая проницаемость пространства между обкладками конденсатора, поскольку диэлектрическая проницаемость топлива и воздуха в общем случае различна. А так как емкость прямо пропорциональна диэлектрической проницаемости изолятора, то в результате изменяется и электрическая ёмкость датчика. Датчики в большинстве своем изготавливаются из алюминия или меди, потому что они меньше всего подвержены влиянию агрессивных сред. Из многих способов измерения значения емкости конденсатора и последующим преобразованием его емкости в пропорциональное изменение постоянного напряжения на выходе, был выбран широтно-импульсный способ, как достаточно простой и надежный, но при этом обеспечивающий необходимый уровень точности измерения.

Сразу требуется оговорка, это самый простой в плане финансов и достаточно простой в плане сборки ДУТ метод определения уровня дизельного топлива.

2. Описание работы электрической схемы датчика уровня топлива

Рис 2. Принципиальная схема датчика уровня топлива (ДУТ) (большая схема тут)

Для увеличения стабильности и точности показания все элементы схемы используются с минимальным температурным коэффициентом. Резисторы используются с 1% допуском, микросхемы выбраны с улучшенными параметрами в отличии от бытовых аналогов, например: SE555N вместо NE555N, а LM358D вместо LM258D.
На микросхеме U1 SE555N и элементах R1, R2 и C1 собран задающий генератор. Так как от него сильно зависит стабильность показания то в качестве конденсатора С1 используется прецизионный полистирольные конденсатор К71-7 1%, обычно их устанавливали в советские цветные телевизоры в задающие генераторы строчной развертки. Можно заменить чем-то современным, но доступность и цена этих конденсаторов делает их весьма привлекательными, да и родились они еще в далеком году, когда СССР весьма неплохо следил за качеством производимых элементов.

С выхода 3-й микросхемы U1 прямоугольные импульсы запускают одновибратор, собранный на микросхеме U2 SE555N. В качестве конденсатора одновибратора, используется датчик помещенный в топливо, поэтому его емкость будет зависеть от уровня топлива, а следовательно, ширина импульса на выходе 3 микросхемы U2, будет изменяться также от уровня топлива.

Для обеспечения линейной зависимости ширины импульса от уровня заполнения датчика топливом, на датчик топлива поступает зарядный ток от стабилизатора тока выполненного на микросхеме U3.2 и транзисторе Q1 BC856BT. Также путем изменения зарядного тока осуществляется настройка схемы на различные размеры датчиков. Настройка схемы осуществляется путем подбора резисторов R6 и R7, для получения 1.8-1.9 Вольт на выходе схемы, при «сухом» датчике.
С выхода 3 микросхемы U2 импульсы поступают на интегратор, собранный на элементах R8 и C6.
Далее интегрированное напряжение сформировавшись на конденсаторе C6 поступает на фильтр низких частот, выполненного на R10 и С10.

Затем постоянное напряжение поступает на усилитель постоянного тока, выполненного на микросхеме U3.1.
С выхода 1-й микросхемы U3.2 сигнал, через фильтр, выполненный на элементах R17, С12, С14 и С15 поступает на выход.
Резистор R16 используется для предотвращения самовозбуждения усилителя при работе на емкостную нагрузку.
Делитель выполнен на резисторах R9 и R11 обеспечивает необходимое постоянное смещение для работы усилителя постоянного тока в линейном режиме.
Стабилизатор напряжения для питания электронной схемы, размещён по классической схеме на микросхеме U4 LM317MDT.
В итоге, на выходе, мы получаем аналоговый сигнал пустой бак 1.8В полный 6.0В (тут есть зависимость от высоты ДУТ), который линейный и прямо пропорциональный уровню топлива в баке\цистерне\хранилище. Затем, применив фильтр Калмана, можно убирать скачки топлива, выводить обсчет среднего расхода и пр.

В реальности это будет выглядеть примерно вот так:

График уровня топлива + скорость.

3. Чертеж датчика уровня топлива, материалы

РИС 3. Чертеж датчика уровня топлива (ссылка на большой чертеж)

Уже упоминалось, что используется в основном алюминий, как видно из чертежа, наружная трубка впаивается любым удобным способом в «голову» ДУТ. При производстве своих датчиков мы используем сварку, т.к. имеем к ней доступ, пусть не самый эстетически красивый вариант, но, надежен и проверен временем. Внутри используется алюминиевый стержень, для фиксации которого нарезается резьба в верней части. Втулки используются из специального фторопласта, который максимально толерантен к дизельному топливу.

4. Итог

На данном решении построены подавляющее большинство датчиков уровня топлива представленных на GPS рынке СНГ и мира. Каждый производитель вносит свои изменения для увеличения точности измерения уровня топлива, такие как акселерометр, температурные датчики, цифровая обработка сигнала и прочее. Представленная мною схема самая простая, готовая к работе, как говорится, в полях без каких либо сложностей.

Уважаемый читатель с прямыми руками вполне может сделать любые доработки, которые можно использовать как для своих целей, так и для коммерческих нужд.

PS. Немного эротики про то как подобное добро устанавливается на технику можно посмотреть тут.

ТехноКом • АвтоГРАФ — TKLS (ДУТ) |

TKLS • УМНЫЙ ДАТЧИК УРОВНЯ ТОПЛИВА

С ВОЗМОЖНОСТЯМИ КЛАССА «ПРЕМИУМ»

ОБЗОР
ХАРАКТЕРИСТИКИ
УСТАНОВКА

ОБЗОР

Датчик уровня топлива TKLS специально разработан для измерения уровня топлива и других светлых нефтепродуктов в топливных баках транспортных средств и стационарных емкостях и передачи этой информации через один из встроенных интерфейсов на внешние устройства.

Датчик уровня топлива TKLS может быть использован в качестве замены стандартного датчика уровня топлива, установленного на заводе-изготовителе либо в качестве дополнительного датчика для мониторинга и контроля топлива.

Полученные показания могут передаваться по интерфейсу RS-485, в протоколах LLS или Modbus, или на частотный выход в виде частоты, ШИМ сигнала, периодической последовательности импульсов, пропорциональной измеренному уровню.

Дополнительно, с измерением объема топлива, производится измерение температуры. Полученные значения температуры вместе с показаниями уровня топлива передаются устройству сбора данных.

В качестве устройства сбора данных может выступать любое оборудование, поддерживающее обмен данными по одному из протоколов – Modbus или LLS: бортовой контроллер мониторинга, концентратор или другое устройство.

Полученные данные могут напрямую выводиться на индикатор, а также передаваться в систему мониторинга и, в дальнейшем, использоваться в отчетах.

Датчик уровня топлива TKLS имеет встроенный беспроводный модуль Bluetooth Smart, позволяющий проводить дистанционную настройку и диагностику датчика с помощью ноутбука или мобильных устройств без необходимости разрыва кабельных соединений и проводного подключения к датчику.

Датчик уровня топлива TKLS оснащен встроенным 3-осевым акселерометром / инклинометром с широкими рабочими диапазонами от ±2g до ±16g, что позволяет детектировать движение, определять ориентацию датчика в пространстве, измерять уровень вибрации, угол наклона бака и т.д. Полученные данные служат для корректировки и фильтрации расчетов уровня топлива в баке, позволяя получить гораздо более точные результаты, связанные со спецификой поведения топлива в баке во время движения транспортного средства, ускорений и торможений, наклоне транспортного средства и т.д., позволяя минимизировать или вовсе исключить явление ложных заправок и сливов топлива. Например, это очень важно для сельскохозяйственной техники, нередко работающей на склонах.

ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Выходные интерфейс	• 1 x RS-485 (TIA / EIA-485-A) • 1 x частотный выход
Протоколы интерфейса RS-485	• AGHIP (AutoGRAPH Hardware Interface Protocol) • LLS • Modbus
Bluetooth Smart / Bluetooth Low Energy (BLE)	• Есть
Встроенный акселерометр / измерение угла наклона	• Есть
Самодиагностика	• Есть
Отчет об ошибках	• Есть
Защита настроек паролем	• Есть
Проводное подключение к навигационному терминалу	• Есть
Беспроводное подключение к навигационному терминалу	• Есть¹
Дистанционная настройка по интерфейсу Bluetooth	• Есть
Дистанционная настройка по интерфейсу RS-485	• Есть
Дистанционное обновление микропрограммы (прошивки)	• Есть
Ведение журнала событий	• Есть
Измерение температуры	• Есть
Автоматическая тарировка	• Есть
Количество дискретных входов, шт	• 1
ЧАСТОТНЫЙ ВЫХОД
Диапазон выходного сигнала, Гц	• 100…3000
Тип выхода	• Открытый коллектор
Максимальный ток нагрузки, мА	• 200
ПАРАМЕТРЫ ИЗМЕРЕНИЙ
Измеряемая среда	• Бензин, дизельное топливо
Точность измерения в рабочей области, не хуже, %	• 1
Разрешающая способность, бит	• 12
Диапазон измерения температуры, °С	• -40…+85
Погрешность измерения температуры, °С	• ±1
ПРОЧИЕ ХАРАКТЕРИСТИКИ
Напряжение питания, В	• 7…60
Потребляемый ток, не более, мА²	• 30
Температурный диапазон, °С	• -40…+85
Степень защиты корпуса	• IP69K³
Длина измерительной части, мм	• 750 / 1000 / 1500 / 2000 / 2500 / 3000
Тип крепления	• SAE 5
Средний срок службы изделия, лет	• 10

1 Возможность беспроводного подключения к навигационным терминалам серии «АвтоГРАФ™», оснащенным модулем Bluetooth.

2 Все измерения параметров устройства, кроме особо оговоренных случаев, производятся при номинальном напряжении питания 12,0 ± 0,5 В.

3 Конструкцией корпуса предусмотрена не только сильная защита от пыли (IP6X), но и способность выдерживать длительное воздействие водяных струй под высоким давлением.
Такая высокая степень защиты применяется в том числе для оборудования, устанавливаемого на транспортные средства, которые нуждаются в регулярной мойке под высоким давлением и при высокой температуре воды (самосвалы, бетономешалки и др.).

КОМПЛЕКТ ПОСТАВКИ
Датчик уровня топлива «TKLS»	• 1 шт.
Крышка защитная	• 1 шт.
Кабель монтажный (в пластиковой гофре) L = 7.5 м¹	• 1 шт.
Комплект монтажный	• 1 комплект.
Паспорт	• 1 шт.
Гарантийный талон	• 1 шт.
КОМПЛЕКТ МОНТАЖНЫЙ
Прокладка уплотнительная	• 1 шт.
Саморез с шайбой и уплотнительной прокладкой M5	• 5 шт.
Пломба пластиковая	• 2 шт.
Изолирующий колпачок	• 1 шт.
Предохранитель с держателем	• 1 шт.

1 Стандартная длина кабеля. Поставка с кабелем другой длины – возможна по заказу.

УСТАНОВКА
