Что такое маховик в автомобиле

Что такое маховик в автомобиле и зачем он нужен

Маховик, по сути, представляет собой инерционный аккумулятор. Он накапливает в себе кинетическую энергию, которую порождает двигатель машины, а затем передает крутящий момент другим деталям и узлам транспортного средства чтобы те, в свою очередь, передали ее на колеса. По-научному эта деталь так и называется: маховичный накопитель энергии.

Маховик необходим в силу того, что двигатели внутреннего сгорания (ДВС) работают неравномерно. Невооруженным глазом это невозможно заметить, но между каждым тактом есть небольшой промежуток. Он составляет всего несколько миллисекунд. Если бы энергия передавалась от мотора к колесам напрямую, без участия маховика, подобные интервалы отразились бы на передвижении машины – она начала бы ехать с небольшими рывками. Маховик предотвращает возникновение подобной ситуации.

Еще одно назначение детали – стабилизация работы мотора. Во время воспламенения топливной смеси в цилиндрах могут происходить легкие рывки, неравномерно двигаться поршни. Если такое случилось хотя бы в одном из цилиндров, скажется и на остальных. Маховик за счет своего веса нейтрализует подобные отклонения. В результате вся цилиндровая группа работает более стабильно.

Следует отметить, что маховик применяют не только в автомобилях или других транспортных средств. Эта деталь необходима везде, где требуется стабилизация вращения. Так, ее издревле используют в самых различных механизмах (ярчайший пример – гончарный круг). Ей нашли применение даже на космических кораблях.

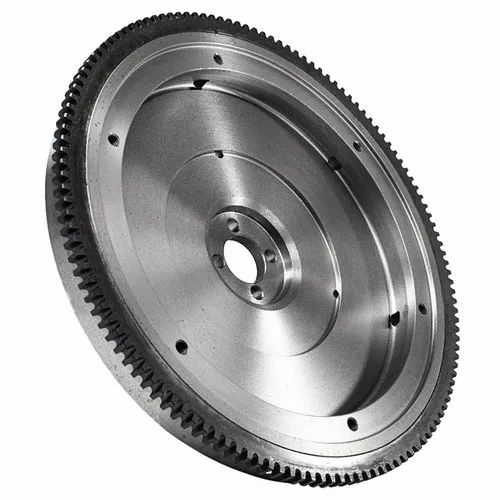

маховик автомобильный

Использование [ править | править код ]

Используется в машинах, имеющих неравномерное поступление или использование энергии, накапливая энергию, когда поступление энергии выше чем расход, и отдавая её, когда потребление превышает поступление энергии. Также используется в гибридном двигателе в качестве накопителя энергии и для рекуперативного торможения, гиробусах.

Часто функцию маховика выполняет массивный вращающийся элемент механизма. Такие как гончарный круг, массивные колеса водяной мельницы или массивные зубчатые колеса.

Виды автомобильных маховиков

Наибольшее распространение получили следующие виды маховиков:

• сплошной;
• облегченный;
• двухмассовый.

Рассмотрим каждый из них более подробно.

Сплошной

Второе название – одномассовый. Простейший вариант. Описание его конструкции и принципа действия приведены выше. Представляет собой сплошной металлический диск с надетым на него зубчатым венцом. Венец монтируют с использованием технологии напрессовки. Это обеспечивает очень прочную состыковку. Сам диск изготавливают из особого стального сплава, который способен выдержать очень большие нагрузки. Обычно сторона сплошного маховика, противоположная двигателю, выполняет роль ведущего диска сцепления, являясь одной из его составных частей.

Такой тип конструкции – наиболее распространенный. Это объясняется его несложным устройством, простотой изготовления и невысокой ценой.

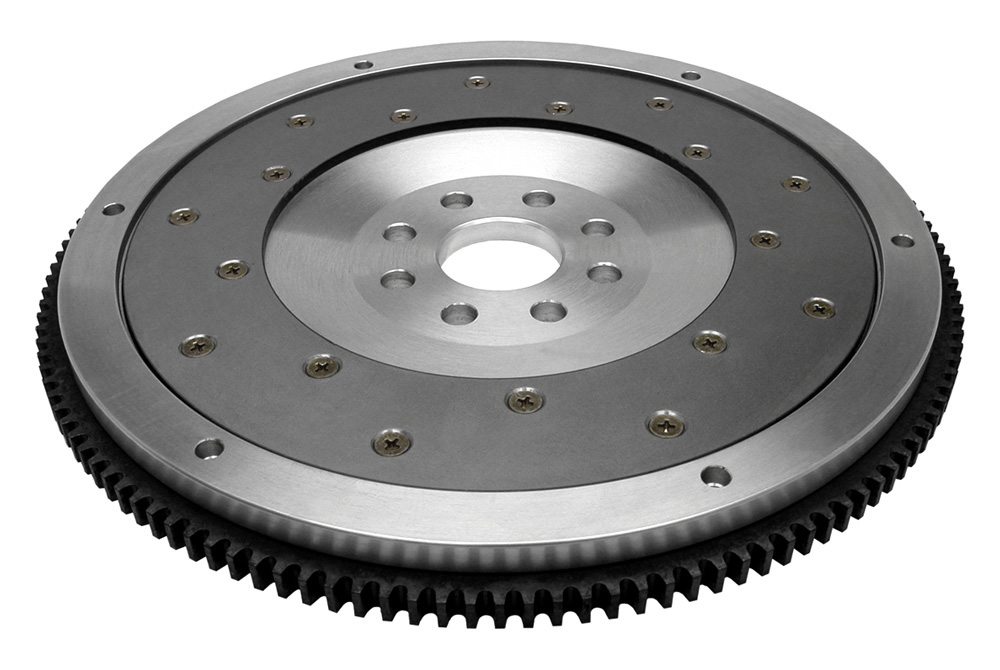

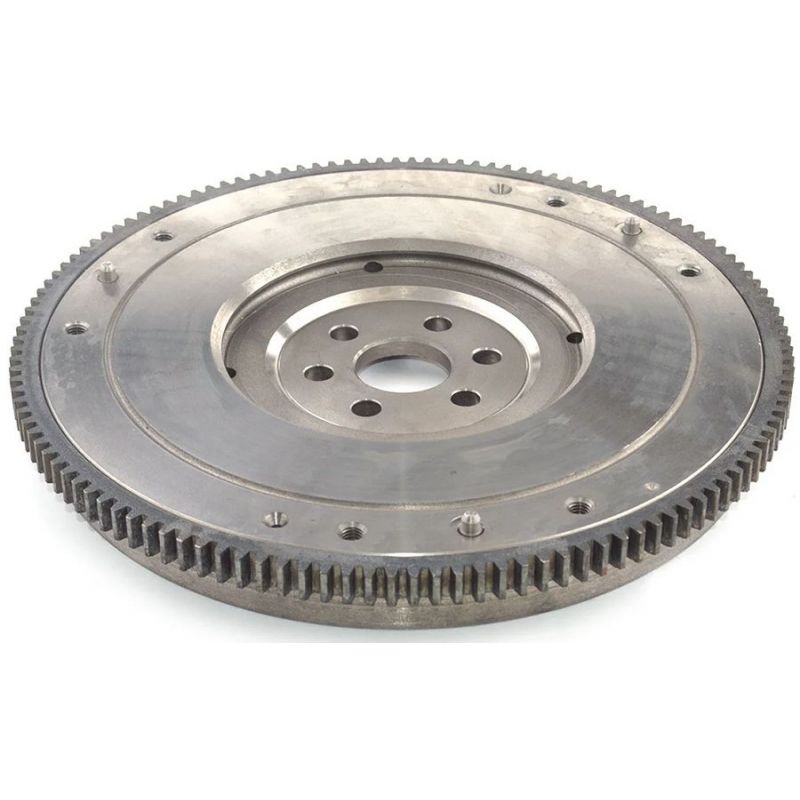

маховик одномассовый

Облегчённый

Очень напоминает сплошной. Чем же он отличается? Разница заключается в том, что масса перераспределена к краям. Обычно этого добиваются путем фрезерования участков диска, расположенных в близи центра. В некоторых случаях в них и вовсе вырезают отверстия. Иногда деталь перерабатывают по обратному принципу – ближе к центру оставляют больше массы, а края облегчают. Это несколько ухудшает разгон, зато гарантирует более стабильную работу двигателя и лучшую стабилизацию вращения во время передвижения.

Облегченные варианты очень редко ставят на автомобили на заводе. Чаще всего маховик облегчают самостоятельно в ходе тюнинга.

Облегченная деталь имеет лучшие инерционные показатели, а значит, и лучший разгонный потенциал.

Главный недостаток этого типа маховиков – меньшая надежность и менее продолжительный срок службы. Стали в нем меньше, а нагрузки остаются прежними. Результат – более быстрое появление дефектов.

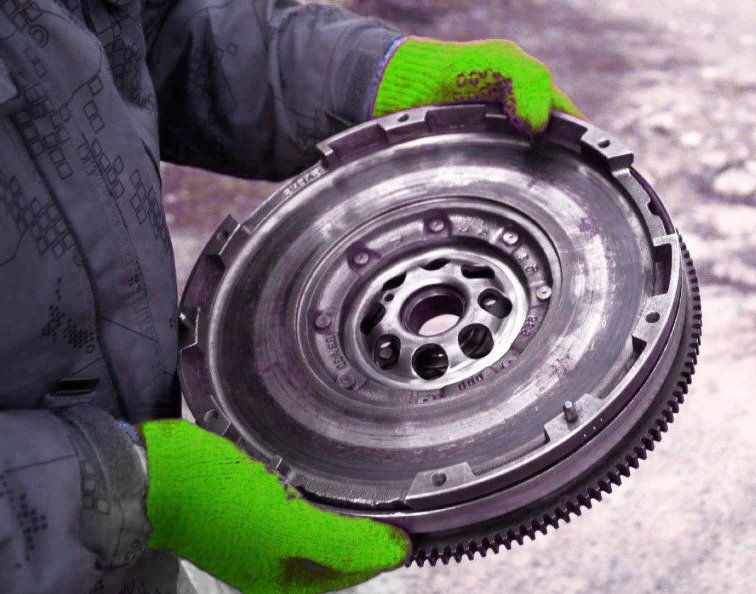

Облегчённый маховик

Двухмассовый

Следующая разновидность – двухмассовый. Имеет более сложное устройство. Конструкция включает в себя не один, а два диска. Между собой они соединены системой пружин, зубцов и подшипников (их называют демпферами).

Необходимость во втором диске возникает из-за того, что деталь, представляющая собой монолитный круг из стали, не может обеспечить абсолютно стабильное вращение. Во время работы в ней возникают так называемые крутильные колебания. Они генерируются не цилиндровой группой и коленвалом, а самим маховиком. Если включить в конструкцию второй диск, большая часть этих колебаний гасятся.

Двухмассовые устройства имеют целый ряд преимуществ перед сплошными. Вот основные:

• более стабильная работа двигателя, как следствие – более ровная езда;
• меньшее количество вибраций в области трансмиссии;
• более надежная защита трансмиссии от перегрузки;
• более мягкое переключение передач.

Однако устройство имеет один существенный недостаток, который обусловлен сложностью его конструкции. Им является меньшая по сравнению со сплошной деталью надежность. Система, соединяющая между собой диски, испытывает очень высокие нагрузки, в результате чего довольно быстро изнашивается. Итог – возникновение неисправностей.

Кроме того, двухмассовые конструкции дороже сплошных. Это тоже обусловлено сложностью их конструкции.

Двухмассовые детали можно установить и на автомобили, на которых изначально был сплошной маховик. Многие компании изготавливают эти узлы для различных марок машин (в качестве примера можно назвать фирму Валео).

Следует упомянуть, что существуют и другие типы маховиков (например, разработанный в 1960-х в СССР супермаховик). Но они так и не получили широкого распространения в автомобилестроении.

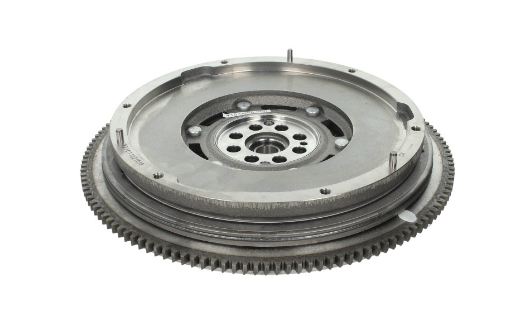

Двухмассовый

История [ править | править код ]

Эффект маховика использовался с древнейших времен. Например в гончарном круге, ветряных мельницах. Вероятно, одним из древнейших примеров использования маховика стала археологическая находка из Междуречья (в районе города Ур) — гончарный станок с диском из обожжённой глины, около метра в поперечнике и весом не менее центнера. Подобные изобретения неоднократно появлялись и в Китае. [1]

Согласно американскому медиевисту Линну Уайту немецкий монах Теофил упоминает в своём трактате «О различных искусствах» несколько машин, в которых применяется маховик. [2]

Во время промышленной революции, Джеймс Уатт применил маховик в паровой машине для выравнивания движения и преодоления мертвых положений поршня [3] , и его современник Джеймс Пикард использовал маховик в сочетании с кривошипно-шатунным механизмом для преобразования возвратно-поступательного движения во вращательное [4] .

В 20-30-х годах XX века советский изобретатель А. Г. Уфимцев впервые в мире [5] применил инерционный аккумулятор на первой в России ветроэлектростанции, построенной им в г. Курске.

Использование маховика в качестве аккумулятора энергии ограничивается тем, что при превышении допустимой окружной скорости происходит разрыв маховика приводящий к большим разрушениям. Это вынуждает создавать маховики с очень большим запасом прочности, что приводит к снижению их эффективности. <9>> Н/м2. Энергоемкость маховика из плавленого кварца объёмом 0 , 1 м3 и весом 200 кг будет равна энергоемкости 13 л бензина [6] .

Возможные неисправности

Ниже представлены наиболее распространенные неисправности детали.

• Износ венца. Со временем зубцы на венце могут истереться, благодаря чему при запуске мотора стартер будет на них пробуксовывать. Завести авто будет проблематично – это получится не с первого раза.
• Нарушение центровки. Маховик должен быть установлен соосно кардану и диску сцепления. В противном случае при передвижении на транспортном средстве будет слышаться так называемое «биение».
• Износ диска. Часть детали, которая выполняет функции диска сцепления, подвержена наиболее серьезным нагрузкам. В результате этого она может истираться, на ее поверхности могут появляться заусенцы, углубления. Результат всего этого – сокращение размеров площади соприкосновения дисков трансмиссии и, как следствие, плохое сцепление. Еще один признак поломки – шум при передвижении автомобиля.
• Износ крепежа коленвала. Место, куда крепится коленчатый вал, со временем тоже изнашивается. В результате появляется люфт. Он приводит к появлению шума во время движения транспортного средства.

Все перечисленные поломки возникают у одномассовых или облегченных устройств. У двухмассовых также может возникнуть неисправность демпферов. Она чаще всего выражается в их износе. В результате этого часть конструкции, соединенная с коленвалом, передает не всю энергию на часть, которая является диском сцепления. Понять о том, что возникли проблемы, можно по следующим «симптомам»:

• шум, стук;
• появление так называемых плавающих оборотов;
• самопроизвольные «подтрагивания», возникающие на холостом ходу;
• повышение уровня вибрации при езде;
• рывки при переключении скоростей.

Физика [ править | править код ]

Кинетическая энергия вращения, накопленная во вращающемся теле (маховике), может быть рассчитана по формуле:

• I — момент инерциимассы относительно оси вращения маховика
• ω (омега)
  — угловая скорость в радианах в секунду

Для простых форм маховика известны конечные выражения момента инерции

• Для полого цилиндра I = 1 2 m ( r 2 + r o 2 ) <1><2>>m(r^<2>+r_^<2>)>где m — масса полого цилиндра; r — его радиус; r o >— внутренний радиус цилиндра
• Для тонкостенного цилиндра I = m r 2 <2>>
• Для сплошного цилиндра I = 1 2 m r 2 <1><2>>mr^<2>>

Заменив в формуле для полого цилиндра угловую скорость ω на частоту вращения f по формуле

ω = 2 π f

E = m ( π f ) 2 ( r 2 + r o 2 ) <2>(r^<2>+r_^<2>)>

Ремонт маховика

Ремонту поддаются далеко не все неисправности. Устранить можно:

• износ венца;
• нарушение центровки.

Первая неисправность устраняется путем установки нового венца с цельными зубьями. Вторая – посредством центровки маховика. Для этого разбирают трансмиссию.

Если речь идет об износе диска сцепления или места крепления коленвала, то они «лечению» не поддаются. Единственный вариант в этом случае – установка новой детали.

Что касается поломки демпферов, то они вполне поддаются ремонту. Он возможен и в домашних условиях, в гараже. Но стоит оговориться, что такой ремонт под силу только опытному автомобилисту. Поэтому лучше доверить его сотрудникам автосервиса.

Рекомендации к замене маховика. Как снять и установить маховик

Маховик двигателя внутреннего сгорания служит для накопления энергии. Он помогает поршням проходить нижние мертвые точки (особенно при запуске двигателя). Маховик передает крутящий момент двигателя на КПП. Существуют три вида маховиков:

• обычный;
• облегченный;
• демпферный (в демпферном внутри установлены пружины).

Ресурс маховика обычно составляет 120-150 тыс. км. Все зависит от того, насколько интенсивно и в каких режимах работал двигатель. Обычно установку нового маховика выполняют после износа двух комплектов фрикционных накладок сцепления, поэтому маховик меняют в комплекте со сцеплением.

Ремонт маховика

Неисправности маховика очевидны. Эта деталь испытывает постоянные динамические нагрузки и трение, что приводит к физическому стиранию поверхностей контакта. В результате этого появляются вибрации или биения, сцепление может «пробуксовывать». Простые маховики подлежат замене, демпферные восстанавливают в специальных мастерских.

Еще одной типичной неисправностью является повреждение либо износ зубцов венца. Если маховик еще исправен, венец меняют, если нет — меняют весь узел целиком.

С ремонтом демпферных маховиков сложней. Их ремонтируют и восстанавливают в специализированных мастерских. Потребуется дефектовка, точные измерения, балансировочные станки, услуги профессионального сварщика. Суть процесса в том, что изношенные поверхности шлифуются, пружины и подшипник скольжения меняются. Маховик балансируют и испытывают под нагрузкой. После ремонта плоскости маховика должны «попадать» в допуски люфтов и биений.

Замена маховика

Для замены потребуются автоподъемник, трансмиссионная стойка и стандартные инструменты для слесарных работ.

Замена маховика ВАЗ 2106

Двигатель классических Жигулей имеет обычный одномассовый маховик. Рассмотрим, как снять маховик и технологическую последовательность его замены:

1. Для начала необходимо получить доступ к маховику. Если двигатель снят, проблем не возникнет, если нет — нужно демонтировать коробку переключения передач и корзину сцепления;
2. Далее необходимо удержать маховик от поворота. Для этого применяют специальный фиксатор, но подойдет и обычная отвертка;
3. Сняв КПП, необходимо открутить шесть болтов крепежа, далее снимаем маховик;
4. Установка нового маховика. Монтаж маховика выполнить в последовательности, обратной демонтажу. Болты маховика затягиваются крест на крест с усилием 60,1-87,4 Н.м.

Демонтировать маховик

Маховик с автомобиля ваз 2106 снимают для замены или ремонта при повреждении зубчатого венца или при повреждении или сильном износе поверхности трения.

Маховик установлен на заднем конце коленвала и закреплен на нем шестью болтами: 1 — зубчатый венец; 2 — болт крепления; а — поверхность трения.
Вам потребуются: отвертка, торцовый ключ «на 17», динамометрический ключ.
1. Снимите с автомобиля ваз 2106 коробку передач (см. раздел 5 «Трансмиссия автомобиля ВАЗ 2106»).

2. Снимите с маховика кожух сцепления с нажимным диском и ведомый диск сцепления(см. раздел 5 «Трансмиссия автомобиля ВАЗ 2106»).
3. Вверните болт в левое нижнее резьбовое отверстие крепления картера сцепления, зафиксируйте маховик от проворачивания, уперев отвертку в зубчатый венец и оперев ее на установленный болт и сошку рулевого механизма, и отверните шесть болтов крепления маховика.

4. Снимите опорную шайбу, придерживая маховик.
5. Снимите маховик.
6. Проверьте состояние зубчатого венца; в случае повреждения зубьев замените маховик.
7. Поверхности маховика, сопрягаемые с коленвалом и ведомым диском сцепления, должны быть без царапин, задиров и совершенно плоскими. Если на рабочей поверхности 3 маховика под ведомый диск сцепления имеются царапины, проточите эту поверхность, снимая слой металла толщиной не более 1 мм. Затем проточите поверхность 2, выдержав размер (0,5+0,1) мм и обеспечивая параллельность поверхностей 2 и 3 относительно поверхности 1. Допуск непараллельности составляет 0,1 мм. После проточки установите маховик на оправку, центрируя его по посадочному отверстию с упором на поверхность 1, проверьте биение плоскостей 3 и 2. В крайних точках индикатор не должен показывать биений, превышающих 0,1 мм.

8. Установите на автомобиль ваз 2106 маховик и снятые узлы и детали в порядке, обратном снятию. Маховик может быть установлен на коленвал в двух противоположных положениях, определяемых расположением крепежных отверстий.

Однако на заводе-изготовителе его балансируют в сборе с коленвалом, поэтому он должен быть установлен строго в первоначальное положение. Для правильной установки на маховике сделана метка а в виде конусной лунки, которая должна быть сориентирована при установке в ту же сторону, что и шатунная шейка четвертого (первого) цилиндра. Если после снятия маховика коленвал проворачивали, установите поршень четвертого цилиндра в положение ВМТ такта сжатия (см. «Установка поршня четвертого цилиндра в положение ВМТ такта сжатия»). и устанавливайте маховик на коленвал, повернув его меткой а вертикально вверх. Болты крепления маховика затягивайте равномерно крест-накрест крутящим моментом, приведенным в приложении 1. «Моменты затяжки резьбовых соединений ВАЗ 2106»

При появлении посторонних шумов при работе двигателя часто требуется замена маховика. Эта процедура должна проводиться при соблюдении ряда рекомендаций.

Замена маховика в автомобиле может потребоваться по ряду причин, к примеру:

• по пробегу;
• после частой смены компонентов сцепления;
• по мере изнашивания.

При этом можно заметить некоторые признаки неисправности этой детали, к примеру, посторонние звуки при запуске и остановке двигателя. Если подобные признаки появились, стоит провести диагностику, ремонт или замену неисправных элементов, устройство которых нужно знать для коррекции неисправностей.

Для того, чтобы разобраться с процедурой замены, следует изучить проблемные ситуации, которые могут возникнуть при эксплуатации маховика.

Можно выделить несколько видов неисправностей, которые возникают при функционировании этого элемента двигателя.

Дефект первый: изнашивание и/или повреждение зубчатого венца элемента

Причины неисправности:

• изнашивание и/или поломка стартера, его отдельных элементов или узлов;
• некорректная установка стартера в картер маховика;
• попадание инородных частиц в такое устройство, как картер маховика;
• ошибки в ходе сборки конструкции;
• зубчатый венец маховика изношен в ходе длительной эксплуатации двигателя.

Ход работы:

• зубчатый венец маховика должен быть заменен;
• корректная установка стартера в картер маховика;
• проверка работы стартера и его ремонт, если он нужен.

Дефект второй: биение маховика

Причины неисправности:

• пробуксовка сцепления;
• естественное изнашивание компонента при длительной эксплуатации двигателя;
• ошибки при сборке.

Ход работы:

• проверка биения;
• при малом биении — обработка поверхностей посредством токарного станка;
• при большом биении — смена детали;
• проверка функциональности сцепления, его ремонт и смена при необходимости;
• проверка работы привода выключения сцепления и его ремонт, если он нужен;
• осуществление правильной затяжки крепежных болтов, при этом нужно соблюдать правильный момент — примерно 100 Н*м.

Стоит отметить, что допустимая величина биения должна устанавливаться производителем, ее можно найти в соответствующем справочнике. При этом нужно знать, какую роль может играть превышение этой величины.

Биение может спровоцировать повреждение рабочих поверхностей, по которым функционирует ведомый диск сцепления.

При этом автовладелец может заметить некоторые признаки неисправности при работе двигателя. При исправлении неисправностей необходимо соблюдать корректный момент затягивания крепежных болтов.

Дефект третий: нарушение функциональности рабочей поверхности под ведомый диск сцепления

Причины неисправности:

• изнашивание или поломка сцепления;
• пробуксовка сцепления;
• устройство изнашивается при длительной эксплуатации двигателя;
• ошибки при сборке детали.

Ход работы:

• замена элемента;
• проверка, ремонт и смена сцепления при необходимости;
• проверка и ремонт привода выключения сцепления по необходимости.

Стоит отметить, что функционирование элемента с поломанным сцеплением может привести к короблению рабочих поверхностей маховика, а также к образованию трещин.

Эти признаки можно обнаружить в ходе диагностики.

Дефект четвертый: повреждения посадочного места под фланец коленчатого вала

Причины неисправности

• устройство изнашивается при продолжительной работе двигателя;
• нарушение сборки детали.

Ход работы:

• замена детали;
• проверка, ремонт и замена по потребности коленчатого вала;
• корректная установка коленвала в картер маховика;
• правильная технологии сборки;
• реализация правильной затяжки болтов закрепления элемента к коленчатому валу, при этом нужно соблюсти корректный момент.

При проведении работ по исправлению неисправностей нужно соблюдать корректный момент затягивания крепежных болтов.

Дефект пятый: неисправность и изнашивание резьбы отверстий, предназначенных для крепежных болтов

Причины неисправности:

• нарушение сборки детали: неправильно расположен или закреплен кожух маховика;
• устройство изнашивается при продолжительной работе двигателя.

Ход работы:

• замена элемента;
• высверливание поврежденной резьбы, нарезка новой по возможности;
• проверка, как зафиксирован кожух маховика, исправление при некорректном положении;
• балансировка детали.

Стоит отметить, что при любых действиях, которые связаны с заменой элемента следует в обязательном порядке провести балансировку коленчатого вала в сборе с диском и маховиком, после чего можно приступать к эксплуатации.

Это играет важную роль в последующей корректной работе всех деталей. Также необходимо проверять, правильно ли расположен и закреплен кожух маховика.

Порядок действий при замене элемента

При замене элемента сначала следует снять деталь. При этом необходимо ориентироваться на следующий алгоритм действий:

1. Снять коробку передач в автомобиле.
2. Снять кожух маховика одновременно с ведомым и нажимным диском.
3. Фиксация элемента отверткой, при этом он не будет проворачиваться при отворачивании болтов.
4. Отворачивание шести болтов закрепления маховика в двигателе внутреннего сгорания. Их следует отворачивать крест-накрест, что существенно облегчает задачу.
5. Снять элемент и опорную шайбу. При этом нужно запомнить положение маховика относительно смотровой метки.

Установка новой конструкции также осуществляется поэтапно:

1. Установка новой детали в том же положении, в каком была установлена прежняя.
2. Установка всех оставшихся элементов в порядке, обратном снятию, при этом нужно обратить внимание на то, чтобы кожух маховика был корректно расположен, а момент затягивания крепежных болтов был в пределах рекомендуемых значений..

Необходимо учитывать, что болты крепления элемента следует затягивать равномерно, крест-накрест, после чего нужно проверить, как стоит сама деталь: после затяжки не должно быть перекосов и откосов, чтобы изнашивание не было быстрым. При затягивании болтов следует соблюдать корректный момент — примерно 100 Н*м.

После осуществления снятия детали нельзя проворачивать коленвал, поскольку при этом установка новой конструкции может быть затруднена. Но если все же коленчатый вал был повернут, нужно установить поршень цилиндра номер 4 в положение верхней мертвой точки, после чего следует установить новую деталь на свое место согласно расположению метки. При правильной установке и эксплуатации элемента в двигателе продолжительность его беспроблемной эксплуатации будет дольше, признаки неисправностей не проявятся, а ремонт не потребуется довольно долго. Важно правильно проводить все этапы работы — от снятия старой детали до затяжки болтов крепления. Также стоит обращать особое внимание на момент затягивания закрепляющих болтов: он должен составлять примерно 100 Н*м.

Добро пожаловать!
Маховик двигателя – эта одна из самых важных деталей в конструкции двигателя автомобиля и поэтому при сильном износе маховика, или при его неправильной установки, автомобиль при трогании с места начинает «буксовать – это имеется в виду что при трогании с места или при езде, обороты у двигателя будут подскакивать а сама машина разгонятся при этом не будет, а лишь будет реветь». Поэтому маховик необходимо своевременно менять, так как езда на изношенном будет доставлять удовольствия а лишь принесёт дискомфорт.

Примечание!
Для замены вам необходимо будет запастись: Отвёрткой, а так же Г-образным торцевым ключом и по возможности возьмите ещё с собой динамометрический ключ!

Когда нужно заменять маховик?
Он подлежит замене при:

Как будет вести себя машина при изношенном маховике?

• Как отмечалось уже ранее, первое что скорее всего будет, так это то что сцепление будет буксовать об изношенный маховик.
• А так же скорее всего при трогании с места, автомобиль тронется, но это будет сопровождаться сильной вибрацией, которая вследствие чего будет передаваться на всю машину.

Как заменить маховик на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Для начала снимите коробку передач с автомобиля. (О том как снять коробку передач, см. в статье под названием: «Замена коробки »)

3) Далее зафиксируйте маховик отверткой, для того чтобы он при отворачивании болтов не проворачивался. После фиксации при помощи торцевого ключа отверните все шесть болтов крепления маховика к двигателю автомобиля.

Примечание!
Отворачивайте болты крест накрест, потому что так будет намного удобней!

4) Теперь снимите сам маховик и вместе с маховиком снимите опорную шайбу.

Примечание!
Когда будете снимать маховик, обязательно перед тем как его снять посмотрите на метку «на фото указана буквой А» и после этого запомните или же сделайте фотографию того, как маховик установлен относительно этой метки, для того чтобы новый маховик установить точно так же! (Обязательно прочтите пункт « », внизу статьи)

Установка:
1) Сперва установите новый маховик в то же положение в котором стоял старый. (Положение это определяйте по метки)

2) Затем установите все оставшиеся детали в обратном порядке снятию.

Примечание!
Когда у вас дело дойдёт до затягивания болтов крепления маховик, то их затягивайте равномерно, крест на крест. А когда все болты будут затянуты, проверьте как стоит маховик никаких откосов и перекосов быть не должно, а иначе это приведёт к быстрому его износу!

Важно!
После снятия старого маховика, старайтесь не проворачивать коленчатый вал а иначе установка нового маховика, может затрудниться.

Примечание!
Но если вы все же провернули коленвал, то в этом случае установить поршень четвертого цилиндра в положение «ВМТ – Верхняя Мёртвая Точка»! (О том как установить поршень в «Верхнюю Мёртвую Точку», см. в статье под названием: «Установка поршня четвертого цилиндра в положение ВМТ »)

После того как поршень будет установлен, новый маховик устанавливайте на своё место, строго вертикально меткой вверх и никак иначе!

Для новичков!
Вопрос: Где находится поверхность трения маховика, а так же зубчатый венец, и все шесть болтов крепления?
Ответ: А – Поверхность трения маховика.
1 – Зубчатый венец.
2 – Болты крепления маховика.

что это, для чего нужно, как работает и почему ломается :: Autonews

www. adv.rbc.ru

www.adv.rbc.ru

www.adv.rbc.ru

Autonews

Телеканал

Газета

Pro

Инвестиции

+

Новая экономика

Тренды

Недвижимость

Спорт

Стиль

Национальные проекты

Город

Крипто

Дискуссионный клуб

Исследования

Кредитные рейтинги

Франшизы

Конференции

Спецпроекты СПб

Конференции СПб

Спецпроекты

Проверка контрагентов

Библиотека

Подкасты

ESG-индекс

Политика

Экономика

Бизнес

Технологии и медиа

Финансы

РБК КомпанииРБК Life

www. adv.rbc.ru

Фото: Shutterstock

www.adv.rbc.ru

Читайте также

Разбираемся, как работает сцепление, каким бывает и как понять, что оно неисправно.

• Что это
• Для чего нужно
• Как работает
• Виды
• Неисправности
• Как буксует
• Прокачивание

www.adv.rbc.ru

Что такое сцепление

Сцепление — это механическое устройство, которое передает крутящий момент от двигателя к колесам и отключает ведущий вал от трансмиссии. Это означает, что машина может стоять на месте даже при работающем моторе, а переключение передач и трогание с места происходит плавно.

На «механике» водитель управляет им через нажатие третьей педали (крайне левой). У моделей с АКПП передача крутящего момента реализована иначе и за него отвечает гидротрансформатор.

Сцепление всегда расположено между двигателем и трансмиссией. В классическом варианте, для МКПП, его главные рабочие элементы это:

• Маховик. Тяжелый диск с зубчатым венцом, который жестко зафиксирован на коленчатом валу ДВС. К его обратной стороне крепится корзина сцепления.
• Диск сцепления. Прижимается к маховику и для этого покрыт специальным композитным материалом устойчивым к трению.
• Демпферные пружины. Уравнивают колебания и вибрации от работающего двигателя.
• Диафрагменная пружина. Отвечает за разрыв мощности за счет движения внутренней кромки (лепестков). Работает с выжимным подшипником, которые перемещает вилка.

Для чего нужно сцепление

Работающий двигатель постоянно вращается, а колеса при этом могут не двигаться. Если трансмиссия останется подключенной, а водитель попытается затормозить, то мотор заглохнет. Другие функции сцепления:

• плавный старт и легкое переключение передачи;
• снижение вибрации от работающего ДВС;
• защита трансмиссии от рывков двигателя, инерционных перегрузок и износа.

Как работает сцепление

Большую часть времени сцепление включено, то есть диск прижат к маховику. Поэтапно процесс включения и выключения выглядит так:

1. Водитель нажимает педаль сцепления;
2. Это усилие через трос или по гидравлической магистрали передается на вилку;
3. Выжимной подшипник перемещается и утапливает лепестки диафрагменной пружины;
4. Связь «двигатель-трансмиссия» разрывается;
5. Водитель выбирает нужную передачу и плавно отпускает педаль, скорость вращения маховика и ведомого диска уравниваются;
6. Диск сцепления прижимается к маховику и передача крутящего момента возобновляется.

Виды сцепления

Существует много способов сцепления/расцепления связи ДВС и КПП. Некоторые из систем, например конусные или ленточные, устарели и применяются крайне редко. Другие используются только в гоночных или тяжелых грузовых авто. Самый массовый тип сцепления — дисковое. Оно применяется в автомобилестроении с начала XX века и постоянно дорабатывается инженерами. Сегодня все сцепления делятся на:

• фрикционные, гидравлические или электромагнитные;
• с одним, двумя или несколькими дисками;
• с механическим (тросовый), гидравлическим или электрическим приводом;
• с периферийными пружинами, центральными, центробежное и полуцентробежное;
• с сухим или мокрым трением.

Фрикционное сцепление

Устанавливается на большинство серийных авто. По числу рабочих дисков делится на:

• Однодисковое. Самая распространенная конструкция, установлена на большинстве авто. Простая в ремонте и обслуживании.
• Двухдисковое. Применяются на грузовых или высокопроизводительных автомобилях.
• Многодисковое. Состоит их трех и более дисков. Их ставят на гоночные и спортивные авто, а также на тяжелую строительную технику.

Сухое

В таких системах трение происходит в сухой (воздушной) среде. К таким механизмам, например, относится фрикционное однодисковое сцепление. Как оно работает рассмотрели выше. Плюсы и минусы сухого сцепления:

• Эффективность передачи крутящего момента. Без смазки она намного выше, так как любые потери мощности сведены к минимуму, а диск сцепления и вал ДВС находятся в прямом контакте.
• Простота обслуживания. Однодисковая конструкция и отсутствие смазки делают их более простыми в техническом обслуживании и ремонте.
• Быстрее изнашиваются. Сухое сцепление быстрее изнашивается и чаще требует замены главных рабочих элементов. На срок службы напрямую влияет манера езды. Например, если часто ездить с выжатым сцеплением или пробуксовками, то поломка наступит раньше.
• Дополнительный шум. Трение, создаваемое в сухих сцеплениях, делает их громче, особенно, когда что-то идет не так.

Фото: Shutterstock

Мокрое

«Мокрое сцепление» погружено в масло. Оно смазывает поверхности вращающихся деталей и охлаждает их. Чаще всего такое сцепление применяются для многодисковых конструкций или на мотоциклах. У них также есть свои плюсы и минусы:

• Срок службы. Смазка предотвращает преждевременный износ движущихся частей. Уменьшенное трение не слишком снижает мощность, но лучше защищает механику трансмиссии от повреждений.
• Высокая производительность. «Мокрые сцепления» лучше справляются с высокими температурами за счет охлаждения всех элементов.
• Сложный ремонт. Конструкция с несколькими дисками непростая, что сказывается на техническом обслуживании.
• Загрязнение масла. Необходимость дополнительного масла означает, что его придется менять, оно может загрязняться или подтекать.

Электромагнитное сцепление

Работает за счет электромагнита и якоря. Первый установлен на нажимном диске, второй — на кожухе сцепления. Когда к электромагниту поступает ток от генератора возникают магнитные колебания, которые притягивает якорь к магниту. Разновидностью электромагнитного сцепления можно считать так называемое «порошковое». В нем для создания прижимной силы используют гранулы ферромагнитного порошка.

Гидравлическое сцепление

В автомобилях с АКПП передача момента осуществляется не за счет трения, а с помощью масляных потоков и давления. Это делает гидротрансформатор. Он состоит из трех лопастных колес, погруженных в рабочую жидкость внутри герметичного кожуха. С коленвалом ДВС соединено насосное колесо, с КПП — турбинное. Между ними, проходя через реактор, рециркулирует жидкость. Так механическая энергия от ДВС переходит в гидравлическую, которая затем передается на планетарный механизм переключения передач.

Неисправности сцепления

Когда сцепление не включается полностью или проскальзывает при большой нагрузке, то, скорее всего, речь идет о естественной выработке деталей. Со временем фрикционные диски изнашиваются и становятся тоньше, а пружины ослабевают. Внезапное начало пробуксовки сцепления также свидетельствует о том, что трущиеся поверхности загрязнены маслом или чем-то еще. В гидроприводах к неисправности может приводить утечка жидкости из магистрали.

Фото: Shutterstock

Как еще выходит из строя сцепление:

• Проскальзывание. Обычно происходит, когда автомобиль нагружен или поднимается в гору. Провоцирует нагрев и прогорание фрикционных накладок или деформацию дисков.
• Стук или рывки. Часто вызваны попаданием масла или других жидкостей на накладки сцепления. Проблему могут вызывать деформированный маховик или ослабленный кожух сцепления.
• Воздух в гидроприводе. Если он туда попал, то займет место, необходимое жидкости для создания давления. При худшем варианте спровоцирует заклинивание механизма.
• Неправильная регулировка тяги. Залипание сцепления часто является признаком этой проблемы. Для решения необходимо отрегулировать эту связь.
• Нарушение привода. Разрыв троса или растяжение, повреждение гидравлической магистрали.

Как буксует сцепление

Как правило, проявляется при резком разгоне или езде под нагрузкой. Чаще всего выражается в том, что обороты двигателя растут, а скорость — нет или очень медленно. В салоне может чувствоваться запах гари, а смена передачи сопровождается треском и другими посторонними звуками. Дополнительно ухудшается динамика автомобиля и увеличивается расход топлива.

Причин для буксующего сцепления много. В большинстве случае они связаны с износом деталей или неисправностями в других системах. Вот наиболее распространенные из них:

• износ фрикционных накладок;
• замасливание сцепления;
• плохо отрегулированный привод;
• ослабление пружин;
• деформация дисков.

Для чего прокачивают сцепление

Как правило, необходимость в прокачке возникает, когда педаль сцепления проваливается. Причин для этого много, одна из основных—попадание воздуха в гидропривод.

Прокачать сцепление можно самостоятельно или на СТО. В первом случае понадобится помощник. Одному придется выжимать педаль, создавая давление в системе, а другому сливать жидкость и проводить диагностику неисправностей. Есть способы прокачки сцепления в одиночку, но они требуют определенной сноровки. Поэтому лучше выполнить прокачку на СТО.

В процессе прокачки сцепления важно не допустить ряда ошибок, особенно еще большего завоздушивания магистрали. Также следует выбирать правильную DOT-жидкость, проводить работы только на отрегулированном сцеплении. Повторять процедуру лучше несколько раз.

• Как, когда и на какую нужно менять тормозную жидкость
• Торг уместен: как купить машину с пробегом дешевле
• Подвеска автомобиля: что нужно знать о разновидностях конструкции

www.adv.rbc.ru

www.adv.rbc.ru

Сколько весит маховик ваз 2106

Содержание

• Облегченный маховик снижает максимальную скорость – лживый миф.
  • Облегченный маховик Ваз 2101, что было до.
    • Облегченный маховик Ваз 2101, что стало после.
      • Посмотрите на обычный маховик и версию облегченного маховика.
      • Итак, вот вкратце то, что я получил от установки облегченного маховика
• Что такое маховик в автомобиле?
• Для чего нужен маховик
• Обычный, демпферный маховик и другие его виды
• Двухмассовый маховик, принцип работы
• Что используют в автомобилях ВАЗ?

Как я узнал. У знакомого была разборка автомобилей Опель. Сам он ездил на Опель Омега 2.0i. В гараже на тот момент было два двигателя. Один от Опель Вектра, другой от Опель Омега. Двигатели одинаковые, ни чем не отличаются 2.0i DOHC, но присмотревшись, было явно видно, что у двигателя Опель Омега маховик в два раза толще, чем у Вектры. Когда сняли маховики с двигателей, были в шоке! У Вектры маховик как минимум в два раза легче. Двигатели этих автомобилей одинаковые, различие в весе автомобилей незначительное, но в динамике разница небо и земля. По сравнению с Омегой, Вектра просто ураган!

Облегченный маховик снижает максимальную скорость – лживый миф.

Облегченный маховик Ваз 2101, что было до.

Родной маховик весил 7 кг. Если быть точным и электронным – 6,873кг. С таким весом маховика автомобиль Ваз 2101 похож на динамо-машину ))). Бросая небрежно сцепление на холостых оборотах, машина срывается с места, не глохнет. Очень удобно для ученика-делитанта трогаться с места в горку, по песку и т.д. А с другой стороны за это мы платим худшей динамикой, то есть вялым ускорением в горку или же тугим ускорением при обгоне фуры и т.д. С родным маховиком двигатель довольно таки инертный по сравнению с установленным облегченным маховиком. Двигатель набирает обороты с небольшой заминкой, а сбрасывает как-то медленно.

На затяжных подъемах наблюдается плавное снижение скорости. Автомобиль заходит на подъем бодро, но плавно угасает, как динамо-машина))) Двигателю приходится мало того, что затрачивать дополнительную энергию при движении на затяжной подъем, но и вращать лишние килограммы, когда подъем очень затяжной. Ни в коем случае я не пытаюсь показать кучу минусов, только холодная оценка. Инженеры для чего-то рассчитали этот вес маховика, наверное, как и замки дверей, тоже рассчитаны для чего-то, может, чтобы закрывать двери ногами, но времена меняются и требования соответственно тоже. С появлением иномарок, есть с чем сравнивать.

Облегченный маховик Ваз 2101, что стало после.

На мой взгляд, возросла максимальная скорость, но так как на спидометре максимум 160 км/ч, а стрелка спидометра упирается в упор, то конкретную цифру увеличения скорости сказать не могу, извините. После того как упирается стрелка спидометра, машина набирает скорость за пределами контроля. КПП 5 ст. от Fiat Polonez.

Что касается экономии топлива, то бытует много мнений, но я Вас смело могу заверить – экономия топлива наблюдается. Выработал полный бак и заметил, что проехал больше. Делал замер неоднократно, у моего автомобиля Ваз 2101 с объемом двигателя 1300 см2 при том же умеренном движении по городу, расход топлива снизился на 1 литр.
С родным маховиком расход 10-14 (в зависимости от стиля езды)
С облегченным маховиком расход 9-16.
Да, 16 – это не опечатка. Машина быстрее выстреливает, и спортивный интерес заставляет держать двигатель в запредельных оборотах, отсюда и завышение расхода, кровь кипит, всё такое)))

После того как установил облегченный маховик, заметил, что двигатель крутится легче, быстрее набирает максимальные обороты, очень улучшилась динамика разгона, как будто увеличил объем двигателя.
Облегченный маховик не делает двигатель мощнее, добавляется лишь резвость, т.е. двигатель способен быстрее набирать максимальные обороты. Сильнее стало вжимать в сидения при разгоне автомобиля.

При движении на первой передаче, на холостом ходу автомобиль едет ровно, не дергается. Работа двигателя без изменений. При той же динамичности разгона, меньше наступаю на педаль газа. У автомобиля появился запас динамичности. Мне нравится как теперь двигатель набирает шустро обороты. Кроме того, немного обеднил смесь, динамичность осталась на прежнем уровне и получил хороший выигрыш в экономичности.

Посмотрите на обычный маховик и версию облегченного маховика.

Слева показан стандартный маховик Справа показан облегченный маховик

Максимальное негативное влияние центробежных сил на динамику автомобиля оказывает вес наружного радиуса маховика. Мы снизили вес, убрав, лишний метал по краю маховика, оставив полочку для крепления корзины сцепления.

Внутренняя сторона маховика – это поле настоящего сражения. Основной упор облегчения маховика приходится на эту сторону. Коммунисты были щедрыми ребятами, метала было много )))

Соблюдая все правила, допуски и все остальные научные термины, которым не посвящена эта тема, можно достичь хороших результатов в облегчении не теряя прочностных качеств детали.

Облегченный маховик не лишен прочностных качеств, это благодаря появившимся ребрам жесткости. Разработанная схема облегчения нашими светлыми головами))) позволяет убрать лишний метал, не ослабив изделие.

Итак, вот вкратце то, что я получил от установки облегченного маховика

Интенсивный набор скорости

Ощущение большей мощности двигателя

Меньший расход топлива

Приятное ощущение динамичности, крепче вжимает в сидение

Сократилось время обгона впереди идущего транспортного «начальника колонны» )))

В интернете Вы можете найти разную ценовую политику этих деталей. Сразу скажу, что вещь стоящая. Поищите, может Вы найдете предложение и выгоднее, но если Вы переживаете о том, дает ли результат установка облегченного маховика или нет, то я предлагаю Вам тест драйв. Я даю Вам облегченный маховик, Вы в залог оставляете ниже указанную сумму, тестируете на своем автомобиле и когда Вас обрадует результат, Вы примете решение. Знаете, Вы оставите облегченный маховик. Именно по этому я и предлагаю сперва протестировать, заведомо зная результат, который получил на своем автомобиле. Я предлагаю протестировать и если не понравиться вернуть свои деньги.

Укрпочта

Укрпочта – доставка, как по территории Украины, так и за ее пределы. Если Вы из Росси, Грузии, Белоруссии и т.д., выбирайте службу доставки Укрпочта. Ваш заказ придет в ближайшее к Вам почтовое отделение в Вашем городе. Укрпочта не предоставляет наложенный платеж за границу. Наложенный платеж возможен по территории Украины

Новая почта, Интайм

Новая Почта – очень удобный и быстрый способ получить Ваш заказ в Вашем городе. Возможность оплатить заказ по факту получения, но в таком случае стоимость доставки возрастает. Более 1000 отделений на территории Украины.
Интайм – доставка по Украине от 1-3 суток. Возможность оплатить заказ при получении. Расценки немного ниже, чем у Новой Почты. Не в каждом городе есть отделение.

Электронные деньги / пластиковая карта Visa, Mastercard

При оплате электронными деньгами либо картой Visa, Mastercard стоимость доставки будет меньше, чем при оплате наложенным платежом, так как не взимается комиссия за пересылку денег.
После зачисления средств на счет, это происходит, как правило, мгновенно, я обязательно с Вами свяжусь и сообщу о дате отправки Вашего заказа. После отправки сообщу Вам номер посылки, если отправка Укрпочтой, либо номер накладной, если это Новая Почта или Интайм.

Если Вы первый раз заказываете в интернете, то рекомендую выбирать Интеркасса или Единый Кошелек. После оплаты Вас проинформируют на E-mail о статусе платежа. Я с Вами обязательно свяжусь и сообщу о сроках доставки, дате отправки.

Если Вас интересует наложенный платеж, то выбирайте этот пункт. Выбирайте подходящего перевозчика – Новая Почта, Интайм, Укрпочта.
НАЛОЖЕННЫЙ ПЛАТЕЖ ТОЛЬКО ДЛЯ ЖИТЕЛЕЙ УКРАИНЫ.

P.S. Облегченный маховик действительно оживляет автомобиль. Например, оценив, как ездит классика с облегченным маховиком, я уже морально не смогу ездить на стоке. Отлично подходит для повседневной езды. Попробуйте, как поменяется динамика в лучшую сторону с облегченным маховиком. Мы даем возможность протестировать и если что-то не так, вернуть.

С уважением, команда проекта «Усовершенствование автомобилей семейства ВАЗ»!

Встречный вопрос, а зачем.

• Elvira_Arsenteva
• 11 декабря 2014, 20:29

• Maksim_Korchagin
• 11 декабря 2014, 20:34
• v

• ANDREY_Ostrovskiy
• 12 декабря 2014, 07:34
• v

в нэте нашел облегченные маховики на 2108-099 весом 3. 385 кг. соответственно сток тяжелее))) думаю – 4-5 кг. пробей в гугле – он всезнающий)))))))

а Вика кстати немало знает про «зубила»! думаю, что у нее какраз такое чудо техники)))))))
свернуть ветку

Если рассматривать устройство и принцип работы ДВС, то рано или поздно придется столкнуться с таким изделием, как маховик. По своему конструктивному исполнению он не представляет чего-то сложного, но выполняемые им функции чрезвычайно важны, и непонятно, каким образом можно обойтись без него.

Что такое маховик в автомобиле?

По сути дела, маховик двигателя является составной частью нескольких самостоятельных систем. К его функциям можно отнести:

• уменьшение колебаний при вращении коленвала ДВС. В этом случае маховик выступает как часть двигателя;
• передачу момента на КПП от силового агрегата. Маховик кроме всего прочего является первичным диском сцепления;
• передачу момента на коленвал от стартера. Через венец маховика от стартера поступает момент для раскручивания коленвала и запуска двигателя.

Чтобы лучше понять принцип его работы и те возможности, которые реализует конкретное устройство, надо рассмотреть отдельно каждый случай применения.

Для чего нужен маховик

1. Как элемент ДВС. Основное, если так можно сказать, самое первое его применение. Понять выполняемые в этом случае функции поможет фото
   Здесь: 1 – шейка шатунная, 2 – противовес, 3 – маховик с венцом 4 – коренная шейка, 5 – коленвал.
   Работа четырехтактного ДВС подразумевает, что энергия от сгорания топлива появляется неравномерно из-за того, что в разных цилиндрах этот процесс происходит в разное время. Такое ее поступление обуславливает изменяющийся во времени момент на валу ДВС. Для сглаживания этих пульсаций, а также любых неравномерностей при вращении коленвала, предусмотрено использование маховика, выступающего своеобразным аккумулятором кинетической энергии.
2. Полученный крутящий момент необходимо передать на колеса, и опять в этом процессе не обойтись без маховика. Такое его назначение основано на том, что он используется в качестве первичного вала сцепления, как показано на фото:
   1 – маховик, 2 – сцепление в сборе.
   В данном случае от маховика сцепление получает крутящий момент, выдаваемый ДВС, а затем передает его дальше на КПП. Не касаясь того, как организовано взаимодействие маховик-сцепление, стоит только отметить, что здесь он выступает в двоякой роли – как оконечный элемент ДВС, на который поступает развиваемый крутящий момент, и как часть сцепления, этот момент получающий.
3. Использование маховика при запуске ДВС. Такое его применение показано на фото ниже:
   Принцип работы, в этом случае, следующий – при повороте ключа зажигания реле вводит в зацепление венец маховика и шестеренку на валу стартера. Стартер начинает крутиться, создаваемый им момент раскручивает маховик и, соответственно, коленвал двигателя. Он запускается, после чего венец маховика и стартер разъединяются. Теперь должно быть понятно, для чего нужен венец.

Обычный, демпферный маховик и другие его виды

Конструктивно различают такие виды его исполнения:

• сплошной или обычный;
• двухмассовый или демпферный;
• облегченный.

Наиболее распространенным является сплошной маховик. По сути дела – это обычный металлический диск, на котором по торцу выполнен венец.

Для разных моделей автомобиля используется свое исполнение, обычно диаметр диска тридцать-сорок сантиметров. Как пример можно привести диск ВАЗ 2101, его вес равен 6,7 кг, а диаметр сцепления двести мм, тогда как для ВАЗ 2110 – вес 6,3 кг. Не существует единого варианта для любых моделей, на все ВАЗ, например, такие как 2112, 2114, 2110, применяется свое исполнение.

Двухмассовый маховик, принцип работы

Однако зачастую это не самый лучший вариант маховика, используемого на автомобиле. Дело в том, что ДВС работает неравномерно, кроме того режимы движения постоянно меняются (ускорение, замедление), что приводит к дополнительным нагрузкам на коленвал. Пусть будет самая простая ситуация – автомобиль движется равномерно и прямо. Впереди освобождается дорога, предположим, что трактор свернул в сторону, получив свободное пространство, водитель начинает разгоняться.

При этом возникает несколько дополнительных источников нагрузки. Неравномерность процессов воспламенения топлива приводит к тому, что коленвал вращается также неравномерно. Ее частично сглаживает маховик. Но есть еще одна особенность – при ускорении автомобиля коленвал раскручивается с большей частотой, чем работал раньше.

Для вала она превышает частоту вращения маховика, вал уже раскрутился, а маховик, благодаря своей инерционности, – нет, вследствие чего возникают дополнительные нагрузки, так называемые «крутильные колебания». Они передаются в трансмиссию, в результате чего появляется дополнительный стук, вибрация в КПП и прочие подобные подарки. Выходом из такой ситуации может стать использование двухмассового маховика.

Что же это за устройство, позволяющее добиться отличного результата? Двухмассовый маховик показан на фото, по сути дела, он представляет собой два диска, соединённых между собой пружинами.

Конструктивное исполнение конкретного двухмассового устройства может быть отличным от показанного выше. В любом случае – это два диска, соединенных подшипником. Первый диск крепится на коленвал, и на нем располагается венец для подключения стартера, второй связан со сцеплением. Между дисками установлена пружинная демпферная система. Диски имеют возможность вращаться друг относительно друга, при этом пружины гасят рывки и различные колебания, возникающие при работе ДВС.

Однако не все хорошо, во всяком случае, двухмассовый маховик не может похвастаться широким применением, например, как обычный маховик ВАЗ 2108.

А все дело в том, что при движении на малых оборотах, особенно на автомобилях с дизельными двигателями, обладающими при этом повышенным моментом, неравномерность воспламенения топлива максимальна. Следствием движения в таком режиме будет возникновение значительных крутильных колебаний, приводящих к увеличенному уровню нагрузки на демпферные пружины. В результате чего двухмассовый маховик выходит из строя.
Стоит отметить, что кроме двухмассового маховика есть и другие его разновидности, но это тема уже отдельного разговора.

Что используют в автомобилях ВАЗ?

Нет ничего удивительного, что для машин ВАЗ, например таких, как 2112, 2114, 2110, как уже отмечалось, используются разнообразные маховики. В авто этого семейства применяют обычный, а не двухмассовый маховик. Правда, для представителя каждого семейства ВАЗ он свой, отличающийся весом и размерами диска сцепления.

Так, на всю классику ВАЗ ставится маховик от 2101, на Ниву и Шеви Ниву – от 21213. Восьмерки комплектуются изделиями от 2109. Десятки, Калины, Приоры, Гранты используют маховик от ВАЗ 2110. Все виды маховиков, от ВАЗ различных семейств, например таких, как 2112, 2114, 2110, отличаются различным посадочным местом, внешним диаметром и венцом.
» alt=»»>
Роль и значение маховика в ДВС переоценить трудно, да наверное, просто невозможно. Именно он сглаживает рывки, создает нормальные условия для работы трансмиссии и уменьшает вибрацию от мотора, передаваемую на кузов. С целью повышения его эффективности используются различные конструкции, хотя зачастую и исполнение в виде обычного диска вполне успешно работает в двигателе.

Облегченный маховик: целесообразность установки детали

Довольно часто можно встретить модифицированные технические узлы в автотранспортном средстве.У каждого из них есть свои плюсы и минусы, в частности, такая заменяемая деталь, как облегченный маховик отличается высокой функциональностью при использовании, но устанавливать ее стоит не всегда. Рациональность установки облегченного маховика определяется множеством факторов, но для многих водителей ответ на вопрос, зачем нужна эта деталь, очевиден. Чаще всего облегченный маховик устанавливается на спортивные (гоночные) автомобили. К выбору этого элемента следует подходить с особой внимательностью, поскольку некорректная установка детали может привести к поломкам и повреждениям двигателя в процессе передвижения, особенно при условии высоких оборотов.

Вес облегченной детали существенно отличается от обычного. Снижение массы достигается за счет использования специальной стали и уменьшения размеров, или благодаря применению сплавов на основе алюминия. Обычно разница между весом стандартной и модифицированной детали составляет 1,5 килограмма.

Облегченный маховик

Содержание

• 1 Отличия облегченного маховика от обычного
• 2 Целесообразность установки облегченного маховика
• 3 Выбор облегченного маховика

Отличия облегченного маховика от обычного

Стандартный маховик нужен для поддержания оборотов в процессе переключения скоростей, а также для ускорения автотранспортного средства. Вес детали сбалансирован таким образом, чтобы автомобиль поддерживал заданные величины динамики повышения скорости. Массу возможно рассчитать так, чтобы параметры автотранспортного средства соответствовали определенному классу и отвечали требованиям потребителя. Деталь находится в составе двигателя автомобиля.

Плюсы у обычного маховика следующие:

• возможность работы на низких оборотах, но с условием меньшей динамики повышения скорости;
• реализация беспроблемного старта;
• медленный разгон, но хорошая величина поддержки скорости;
• отличные характеристики передачи тяги на трансмиссию;
• оптимальная величина крутящего момента.

Облегченный маховик нужен для повышения динамики разгона. Двигатель при этом проворачивает более легкий модуль, и поэтому автомобиль быстрее набирает обороты. Конечно, плюсы установки этой детали при разгоне существенны, но можно отметить и некоторые минусы. Так как основной целью использования маховика является передача вращения и поддержка оборотов при переключении скорости, то понижение массы элемента может негативно отразиться на этих параметрах.

Можно отметить следующие минусы установки облегченной детали:

• скорость не только быстро набирается, но и быстро снижается;
• увеличение расхода топлива;
• падение оборотов до включения увеличенной скорости;
• снижается величина крутящего момента, хоть уровень мощности и повышается;
• затрудняется передвижение при неблагоприятных погодных условиях на сниженных передачах;
• нарушение динамики работы двигателей с турбонадувом.

Целесообразность установки облегченного маховика

Естественно, что установка в авто среднего класса маховика с определенным весом неслучайна и не всегда следует оптимизировать этот момент. Улучшение динамики в случае внедорожников и полноразмерных седанов не имеет смысла. Такая тактика успешна для купе и хэтчбэков. Стоит отметить, что при этом в городских условиях может возникнуть следующая проблема: обычно на дорогах в городе нужно быстро набирать скорость и быстро тормозить, что повышает топливный расход. В условии протяженных дистанций следует интенсивнее давить на газ, но при этом двигатель работает на повышенных оборотах, что повышает нагревание и изнашивание деталей.

Выбор облегченного маховика

Если для водителя необходимы те плюсы, которые дает облегченный маховик при использовании, а на минусы он не обращает особого внимания, хоть и ознакомлен с ними, то стоит ориентироваться на некоторые основные рекомендации при выборе этой детали.

Облегчение детали может достигаться в результате использования легких сплавов или удаления небольших участков стандартной детали. Удаление металла может производиться как с центра, так и с краев. Нужно учитывать, что при этом наблюдаются существенные потери прочности изделия. Не стоит подбирать деталь, если у нее отмечается ослабленный центр. Высокие обороты при этом могут спровоцировать срывы — а это существенные минусы эксплуатации детали.

Процесс облегчения стандартного маховика



Рекомендуется подбирать деталь, центр которой укреплен, а края облегчены. Также стоит приобрести облегченный маховик, выполненный из сплава с высоким содержанием алюминия. Это позволит без опасений использовать деталь при комплектации различных автомобилей, в том числе и гоночных. Применение модифицированного элемента несколько повышает риск поломки, особенно при условии высоких оборотов, но корректный подход к выбору этого элемента позволит этого избежать.

Тюнинг двигателя автотранспортного средства должен быть хорошо продуман. Установка облегченного маховика предполагает перестройку всего двигателя. Это позволит сделать работу всех узлов двигателя синхронной и эффективной. В этом и заключаются плюсы, которые дает модифицированная деталь в составе двигателя автомобиля.

6 Симптомы неисправного маховика (и стоимость замены)

Маховик выглядит как простая деталь вашего автомобиля, но на самом деле он имеет много назначений, особенно в более современных моделях автомобилей.

Если вы подозреваете, что маховик вашего автомобиля изнашивается, вам необходимо заменить его как можно скорее, прежде чем проблема усугубится и начнет влиять на другие компоненты вашего автомобиля.

Но что такое маховик и как узнать, когда он изнашивается? Мы разберем все это ниже. Начнем с признаков, которые нужно искать.

Каковы симптомы неисправности маховика?

Наиболее частым признаком неисправности маховика являются неприятные звуки на холостом ходу. Вы также можете почувствовать вибрации, проскальзывание передач или запах гари, исходящий от трансмиссии. Вы также можете заметить другие проблемы с переключением передач.

Хотя это не все возможные знаки, это самые распространенные. Вот более подробный список наиболее распространенных признаков неисправности маховика.

1. Посторонние шумы на холостом ходу

Если у вас двухмассовый маховик, который есть во многих современных автомобилях, вы, вероятно, услышите много шума от трансмиссии, когда ваш двигатель работает на холостом ходу. Это можно определить по громким ударам.

Это происходит только в том случае, если на вашей модели автомобиля установлен двухмассовый маховик.

2. Вибрация сцепления (вибрация)

Вибрация сцепления может быть вызвана различными проблемами, включая износ дисков сцепления, нажимных дисков или выжимных подшипников.

Однако другой потенциальной причиной может быть деформированный маховик. Хотя это не самая распространенная причина, это определенно то, на что вам нужно обратить внимание.

3. Проскальзывание шестерни

Проскальзывание шестерни может произойти, если поверхность, к которой крепится сцепление, сильно изношена или имеет плохую поверхность. Проскальзывание передач происходит, когда вы переключаетесь на более высокую передачу, и обороты двигателя увеличиваются, но скорость колес остается прежней.

Чем дольше проблема будет продолжаться, тем больше вероятность того, что вам придется заменить и маховик, и сцепление!

4. Неравномерный запуск

Вокруг маховика имеются зубья. Эти зубья составляют пусковое кольцо, и это то, что ваш стартер соединяет, чтобы провернуть двигатель. Со временем эти зубья могут сломаться, и когда стартер попытается зацепиться с этими сломанными зубьями, вы услышите скрежещущий звук.

Если проблема в зубах, после повторной попытки все должно начаться. Сломанные зубы — это непостоянная проблема, которая будет усугубляться по мере того, как вы будете ее восстанавливать. Хуже того, это приведет к повреждению при запуске, если вы оставите его без внимания слишком долго.

5. Запах гари

Хотя наиболее распространенной причиной возгорания сцепления является неправильное использование, если вы все делаете правильно, это является признаком более серьезной механической проблемы. Если вы чувствуете запах горящего сцепления, вам нужно либо пересмотреть манеру вождения, либо заменить сцепление или маховик.

6. Проблемы с переключением передач

Хотя маловероятно, что причиной может быть сломанный маховик, это не невозможно. Если у вас возникли проблемы с переключением передач, это означает, что ваш маховик сильно деформирован, и у вас, вероятно, были какие-то проблемы, которые вы какое-то время игнорировали.

Кроме того, сомнительно, что единственной проблемой будет маховик, если вы изо всех сил пытаетесь переключать передачи. Если проблема достаточно серьезная, вам может понадобиться и новая коробка передач!

Функция маховика

Маховик выполняет четыре основные функции для вашего автомобиля. Вот эти четыре функции:

• Обеспечивает инерцию вращения для поддержания движения двигателя
• Уравновешивает коленчатый вал
• Помогает запустить двигатель
• Соединяется для передачи мощности от двигателя к трансмиссии (вместе со сцеплением)

Первая функция маховика — поддерживать двигатель в движении, даже когда вы прекращаете разгон. Вот почему маховик должен быть значительно тяжелее гибкой пластины. Потому что в автоматическом двигателе есть гидротрансформатор, а в ручном нет. Эту функцию выполняет маховик.

Оттуда он обеспечивает естественный противовес коленчатому валу. Этот противовес встроен прямо в маховик, поэтому так важно, чтобы вы приобрели маховик для своего автомобиля.

Маховик помогает запустить двигатель с зубьями вокруг стартового кольца на маховике. Стартер пинает и захватывает эти зубья и заставляет маховик вращаться, чтобы провернуть двигатель. Это дает двигателю необходимую силу для запуска.

Наконец, маховик служит средством передачи мощности от двигателя к трансмиссии. Когда вы выжимаете сцепление, на самом деле вы отсоединяете маховик от коробки передач. Когда вы отпускаете сцепление, все возвращается в исходное положение для передачи мощности.

Расположение маховика

Маховик вашего автомобиля всегда расположен по направлению к задней части двигателя, непосредственно между двигателем и коробкой передач. Корпус полностью закрывает маховик, так что вы не увидите его целиком, пока не снимете коробку передач двигателя.

Однако обычно можно осмотреть часть маховика через порт доступа или снять стартер. Но чтобы полностью снять маховик и заменить его, вам нужно отключить трансмиссию, чтобы получить полный доступ.

Стоимость замены маховика

Средняя стоимость замены маховика составляет от 500 до 2500 долларов США в зависимости от модели автомобиля и одновременной замены сцепления. Ожидайте от 200 до 1000 долларов за запчасти и от 400 до 1500 долларов за работу.

При расчете стоимости замены маховика необходимо учитывать два основных фактора: детали и работу. Маховик обычно стоит от 60 до 1000 долларов, в зависимости от того, на чем вы ездите, а если вы покупаете запасную часть OEM, она может стоить еще дороже!

Отсюда вам нужно учесть стоимость рабочей силы. Учитывая, что замена маховика обычно занимает около восьми часов, вы можете рассчитывать потратить еще от 400 до 1500 долларов только на работу!

Конечно, если вы можете заменить маховик самостоятельно, вы можете сделать эту работу менее чем за 100 долларов на небольших автомобилях и чуть менее 1000 долларов на некоторых более дорогих автомобилях.

Просто имейте в виду, что замена маховика вашего автомобиля — не самая простая работа. Это не только технически сложная задача, но вам потребуется доступ к широкому спектру инструментов, включая домкрат, чтобы выполнить работу.

Хотя вы можете сэкономить кучу денег, делая это самостоятельно, это не стоит разочарования и потенциального ущерба, если вы не знаете, что делаете.

Была ли эта статья полезной?

ДаНет

Что такое маховик? (Назначение, механизм и признаки неисправности)

Механические коробки передач могут показаться простыми механическими системами. Я имею в виду, это твоя обязанность переключать передачи, верно?

Но за кулисами есть несколько движущихся элементов, работающих вместе, чтобы ваш автомобиль оставался стабильным во время вождения. Примером такого компонента является маховик. При вождении автомобиля с механической коробкой передач ключевую роль играет маховик.

Давайте узнаем, что такое маховик, и посмотрим, как он работает, какие проблемы он может вызвать и как его исправить.

Где находится маховик?

Качество вождения вашего автомобиля, его мощность и крутящий момент определяются его силовым агрегатом. Двигатель и трансмиссия вместе составляют трансмиссию.

Расположение маховика

Трансмиссия включает трансмиссию, мосты, раздаточную коробку, карданный вал, колеса и дифференциалы (как передние, так и задние). Эти детали создают крутящий момент и мощность, необходимые для движения автомобиля.

Маховик — одна из основных частей силового агрегата. Отказ маховика может иметь далеко идущие последствия для остальной части силового агрегата.

Что такое маховик?

Маховик

Маховик представляет собой тяжелый металлический диск, используемый в механических коробках передач. В его конструкции может использоваться чугун, сталь или даже алюминий. Это гарантирует, что он очень жесткий и жесткий, чтобы избежать изгиба или коробления во время использования.

Вокруг внешней кромки маховика расположен ряд зубьев шестерни, и здесь соединяется пусковой двигатель двигателя. Внутри корпуса колокола маховик крепится болтами к фланцу коленчатого вала со стороны трансмиссии.

Зубья маховика

Узел сцепления вашего автомобиля расположен за маховиком. Вот почему многие механики спорят о том, относится ли маховик к системе сцепления. В этом контексте важно помнить, что маховик может быть добавлен к двигателю для увеличения его выходной мощности и крутящего момента.

Есть ли в автоматической коробке передач маховик?

Вы могли заметить, что я несколько раз говорил, что маховик является неотъемлемой частью «ручной» трансмиссии. Значит ли это, что в АКПП отсутствует маховик? И что у него на месте?

Да, маховик отсутствует в автомобилях с автоматической коробкой передач; скорее, у них есть то, что известно как гибкие пластины. Таким образом, если ваш автомобиль с автоматической коробкой передач, вы можете расслабиться, читая симптомы неисправного маховика.

Источник: Dragzine FlexPlate

Хотя маховики часто ассоциируются с механическими коробками передач, в некоторых механических коробках передач они не используются.

Теперь посмотрим, как работает маховик.

Как работает маховик?

Маховик на самом деле является накопителем энергии, но каким образом маховик хранит энергию? Вы можете думать об этом как о том, как работает механическая батарея. Маховики используются для хранения энергии в виде кинетической энергии, в отличие от химической формы, используемой батареями.

Анимация работы маховика + коленчатого вала

Но для чего хранить энергию? Это заставляет нас задуматься об основном назначении маховика. Но сначала давайте найдем проблему двигателя внутреннего сгорания, что у него нет маховика.

Двигатель внутреннего сгорания Проблема

Большинство двигателей, используемых в автомобилях, являются четырехтактными (впуск, сжатие, мощность и выпуск). Рабочий такт — единственный из четырех, который заставляет коленчатый вал вращаться.

Такт сжатия — это такт, предшествующий рабочему такту. И в отличие от относительно легкого хода коленчатого вала во время тактов выпуска и впуска, такт сжатия очень нагружает двигатель.

Без маховика коленчатый вал дрейфует во время тактов выпуска и впуска, замедляется во время такта сжатия, а затем резко ускоряется во время рабочего такта. Это может привести к нестабильному питанию и серьезным вибрациям.

Один из способов визуализировать это — представить, что вращающийся вал с ручкой вращается; в некоторых местах во время вращения вы сможете приложить большее усилие, чем в других. Однако, если к концу вала прикреплен тяжелый маховик, его крутящий момент может помочь вам вращать вал с более постоянной скоростью. Импульс вала будет поддерживать его движение, даже если вы отпустите ручку.

Источник: НАСА Маховик с коленчатым валом и поршнями

Маховик Назначение

Зная, что основной проблемой двигателей была вибрация и неравномерность хода, понятно назначение маховика: он используется для сглаживания процесса сгорания. Но это еще не все:

1- Запуск двигателя:

Для облегчения запуска двигателя по окружности маховика врезаны зубья шестерни. Когда ключ поворачивается, крошечная шестерня, известная как шестерня Бендикса в пусковом двигателе двигателя, входит в зацепление с маховиком.

Маховик, зацепленный с шестерней Bendix

Запуск двигателя включает ряд механических процессов, первым из которых является цикл сжатия, который инициируется комбинацией редуктора Bendix и стартера, которая вращает маховик. Как только двигатель заработает, шестерня Bendix втянется, позволяя маховику свободно вращаться.

2-скоростное сглаживание:

Когда двигатель работает, движение поршня вверх-вниз преобразуется коленчатым валом во вращение. Однако это движение неравномерно, поскольку мощность создается только дважды (4-цилиндровый двигатель) или четыре раза (8-цилиндровый двигатель) за один оборот двигателя.

Инерция, создаваемая массой маховика между поршнями, поддерживает скорость вращения коленчатого вала, обеспечивая плавную и эффективную работу двигателя.

3- Снижение вибрации:

Каждый раз, когда поршень срабатывает, он срабатывает под углом к ​​коленчатому валу, вызывая тряску и вибрацию двигателя. Это раскачивание уменьшается за счет массы маховика, что также способствует размещению двигателя на опорах и снижает общую вибрацию автомобиля.

4- Снижение напряжения:

Маховик снижает износ остальной части трансмиссии, регулируя движение и скорость двигателя. В карданном валу используются универсальные шарниры, которые постоянно меняют угол наклона при повороте автомобиля; валы двигателя и трансмиссии параллельны друг другу, а муфты между осью и коробкой передач — нет. При использовании маховика значительно снижается нагрузка на суставы.

Симптомы неисправности маховика

Обращайте внимание на любые из этих симптомов в автомобиле с механической коробкой передач и постарайтесь решить проблему как можно скорее, чтобы ситуация не ухудшилась.

Передача переходит в нейтральное положение или проскальзывает:

При переключении передач во время движения коробка передач иногда может проскальзывать. Это происходит, когда ясно, что двигатель не передает мощность на колеса.

Изношенные зубья маховика

Обычно в этой проблеме виновато изношенное сцепление. Маховик также со временем изнашивается из-за скользящей муфты. Нажимной диск может начать издавать скрежещущие звуки, а маховик и другие компоненты узла сцепления могут деформироваться или разрушиться из-за перегрева.

Вибрация педали сцепления:

При использовании сцепления вы можете почувствовать вибрацию педали или пола автомобиля. Эти вибрации указывают на проблему с креплениями пружины маховика. Если вы знакомы с работой сцепления, то знаете, что пружинный механизм помогает гасить вибрации.

Запах гари из сцепления:

Этот запах возникает при неправильной работе сцепления, будь то неисправный маховик или начинающий водитель. Облицовка сцепления часто изготавливается из звукопоглощающих материалов.

Источник: Dragzine Накладка сцепления

При неправильном использовании сцепления трение между накладками приводит к нагреву поверхности и, в конечном итоге, к ее обледенению. Это приведет к сильному, резкому, едкому запаху.

Перетаскивание сцепления:

Это обратное явление, когда сцепление проскальзывает. Сцепление не будет полностью отпущено. При переключении на более высокие передачи слышен скрежет, а запуск автомобиля на первой передаче может быть невозможен.

Неисправный маховик не вызывает торможение сцепления. Это подшипник или втулка маховика или коленчатого вала в сборе.

Регулярная вибрация:

Сцепление не включается плавно. Но вместо этого он «скачет» по маховику. Сцепление многократно сжимается и отпускается, создавая впечатление заикания или вибрации.

Чаще всего это происходит при трогании с места, хотя может возникнуть на любой передаче. В дребезге сцепления не всегда виноват маховик; изношенный или треснувший нажимной диск, диск сцепления, выжимной подшипник или загрязнение маслом из-за протекающего двигателя или коробки передач — все это общие подозрения.

Заключение

Маховик — очень важная часть трансмиссии вашего автомобиля, обеспечивающая плавное и сбалансированное вождение. Без него вам будет трудно переключать передачи или даже заводить машину.

Всегда следите за симптомами, которые мы перечислили в этой статье, чтобы решить любую проблему, возникающую с маховиком, прежде чем она станет еще хуже.

Автомобильные маховики: проблемы, симптомы и ремонт

Что такое маховик? Что оно делает?

• 1 Что такое маховик? Что оно делает?
• 2 Типы компонентов
• 3 Что вызывает повреждение маховика?
• 4 Признаки неисправности маховика
• 5 Можно ли ездить с неисправным маховиком?
• 6 Возможен ли ремонт?

Маховик представляет собой громоздкий компонент сцепления, имеющий форму большого диска. Он прикреплен к коленчатому валу двигателя, и его основная цель — обеспечить плавную передачу мощности от двигателя. Он нейтрализует вибрации коленчатого вала и уравновешивает колебания частоты вращения двигателя, сохраняя избыточную энергию для последующего использования. Эта энергия используется для поддержания работы двигателя, например, когда водитель убирает ногу с педали акселератора.

Эти компоненты соединяют двигатель с коробкой передач в автомобилях с механической коробкой передач, используя сцепление для передачи мощности на колеса. Более того, если маховик поврежден, будет намного сложнее успешно переключать передачи, что может привести к необратимому повреждению сцепления. Поэтому очень важно, чтобы проблема была диагностирована и устранена как можно скорее.

Типы компонентов

Эти диски обычно изготавливаются из стали, чугуна или алюминия. Чем выше инерция вращения диска, тем эффективнее он предотвращает высокие колебания скорости. Существует два основных типа маховиков: одномассовые маховики и двухмассовые маховики.

 Одномассовые маховики:

Состоят из одного металлического диска, не содержащего движущихся частей, что снижает сложность устройства и упрощает его обслуживание. Эти компоненты обладают высокой устойчивостью к нагреву и деформации и при необходимости могут быть обновлены. Помимо того, что они долговечны, они намного дешевле, чем двойные блоки. С другой стороны, цельные компоненты обеспечивают меньшую защиту от вибраций и известны своим шумом. Они больше подходят для скоростных транспортных средств, например, для гонок и езды по бездорожью.

 Двухмассовые маховики:

Как вы, наверное, догадались, эти маховики состоят из двух дисков. Один соединен со сцеплением, а другой прикреплен к коленчатому валу. Кроме того, они включают в себя пружины, гасящие крутильные колебания. Таким образом, они предназначены для более эффективной защиты компонентов двигателя и трансмиссии. Они также могут повысить эффективность использования топлива, поскольку позволяют более эффективно использовать двигатель. Обычно их устанавливают на большие, тяжелые автомобили с дизельными двигателями. Недостатком является то, что они не могут быть восстановлены и более подвержены термическому повреждению.

Что вызывает повреждение маховика?

Существует несколько факторов, способствующих преждевременному износу и выходу из строя. Вот некоторые из наиболее распространенных причин:

• i Неправильное обслуживание . Если компоненты, такие как новый стартер или сцепление, установлены неправильно, другие детали могут быть повреждены или смещены. В дополнение к этому, если сцепление повреждено, настоятельно рекомендуется заменить его как можно скорее. Если его оставить, это повлияет на маховик, а сцепление заменить намного проще и дешевле.
• i Состояние двигателя и стиль вождения . Например, это может быть вызвано неровным запуском двигателя, тяжелыми нагрузками, вождением на неправильной передаче и низкой частотой вращения коленчатого вала.
• i Перегрев . Это может быть смертельно опасно для дисков, поскольку они могут треснуть или деформироваться, и часто это происходит из-за проскальзывания сцепления.

Признаки неисправности маховика

• ! Запах гари . Водители часто замечают запах гари, исходящий из-под автомобиля. Это показатель того, что сцепление не работает или используется должным образом, и виновником может быть маховик. Например, если маховик деформирован, диск сцепления будет проскальзывать и изнашиваться, вызывая запах гари. Если проблему не устранить, сцепление может со временем вообще перестать работать.
• ! Затрудненное переключение передач . Поврежденный маховик значительно затруднит переключение передач, так как диск сцепления может не отключаться должным образом. Треснувшие диски маховика с большей вероятностью деформируются, вызывая проблемы со сцеплением и трансмиссией.
• ! Вибрирующая педаль сцепления . Если педаль сцепления вибрирует, это может быть признаком того, что опоры пружины маховика неисправны. Это может быть вызвано трещиной или изношенным диском. Пружина предназначена для нейтрализации вибрации при включении сцепления.
• ! Вибрация сцепления . Причин этому великое множество, но сцепление дребезжит, когда оно «скачет» по маховику во время его включения. Этот звук может быть вызван застеклением или деформацией диска сцепления, а также отсутствием или повреждением штифтов маховика.

Можно ли ездить с неисправным маховиком?

Можно ездить с неисправным маховиком, если повреждение незначительное. Однако это не означает, что это целесообразно делать. Неисправность может привести к более серьезным повреждениям компонентов сцепления, коленчатого вала и самого двигателя. Вы почувствуете больше вибраций двигателя, и это повлияет на его общую производительность. Кроме того, если вы подозреваете, что сцепление повреждено, вам следует как можно скорее проверить автомобиль у специалиста.

Можно ли отремонтировать?

Одномассовые маховики легче ремонтировать, поскольку поверхность компонентов можно восстановить, тогда как двухмассовые колеса обычно требуют замены, так как процессы шлифования могут повлиять на внутренние компоненты. Здесь все может стать дороже, так как часто необходимо заменить сцепление одновременно с маховиком. К счастью, на рынке есть множество доступных комплектов сцепления.

День:

смайлик-техник с большим опытом работы в видеоуроках AUTODOC; Никогда не видел без очков; участвует в гонках на своем BMW X5 E53; мечтает получить Золотую кнопку воспроизведения за 1 000 000 подписчиков на YouTube.

Маховик: как он работает?

• Главная
• Новости
• Маховик: как он работает?

Маховики играют важную роль в управлении мощностью, получаемой двигателем. Читайте дальше, чтобы узнать больше об этом чудо-колесе!

By Carandbike Team

30 декабря 21 13:25 IST

Основные моменты

• Маховик; Fly + Wheel, или просто «Быстро движущееся колесо».
• Маховик является основным колесом двигателя.
• Широко используются четыре типа маховиков.

Двигатели кажутся наиболее эффективными и эффективными, когда они производят мощность с постоянной и сравнительно высокой скоростью. Единственная проблема заключается в том, что автомобили и машины, которыми они управляют, должны двигаться с разной скоростью и время от времени полностью останавливаться.

Шестерни и муфты помогают частично решить эту проблему. Сцепление — это, по сути, «переключатель», который может отключать машину и двигатель. Напротив, шестерня представляет собой пару сблокированных колес со специально разработанными зубьями, которые изменяют крутящий момент и скорость машины, позволяя ей переключаться между более высокими и более низкими скоростями, в то время как двигатель работает с постоянной скоростью. К сожалению, муфты и шестерни не в состоянии сохранить силу, которая затрачивается при поломке и возврате ее позже. Это задача для маховика.

Что такое маховик?

Маховик — это просто большое тяжелое колесо, для вращения которого требуется много энергии. Это может быть колесо большого диаметра со спицами и массивным металлическим ободом или цилиндр меньшего диаметра из углепластика. В любом случае, это тип колеса, для вращения которого требуется много усилий. Точно так же, как маховик требует больших усилий для запуска, он также требует больших усилий для остановки.

Значение маховика в двигателе

• Паровой двигатель производит мощность спорадически, а маховик помогает сгладить мощность, получаемую колесами. Таким образом, в то время как цилиндр двигателя может передавать мощность на маховик каждые тридцать секунд, колеса могут поглощать мощность от маховика с постоянной, непрерывной скоростью и способствовать плавному вращению двигателя.
• Маховик можно использовать для замедления автомобиля, как тормоз. Однако, в отличие от тормоза, он поглощает энергию автомобиля, а не растрачивает ее.
• Когда двигатель не может обеспечить достаточную мощность, можно использовать маховик для обеспечения временной дополнительной мощности. Предположим, вы хотите обогнать лошадь и повозку, которые едут медленно. Предположим, что маховик некоторое время вращался, но больше не прикреплен к двигателю или колесам. Когда вы снова подключаете его к колесам, он действует как второй двигатель, обеспечивая дополнительную мощность.

Типы маховиков

Доступны маховики различных форм и размеров. Ниже перечислены некоторые из наиболее распространенных типов маховиков.

1.       Ободной маховик

Цельнолитое дисковое колесо сопоставимого веса и диаметра лопнет при значительно меньшей скорости вращения, чем ободное маховик. Маховик может быть изготовлен из высокопрочной стали и выполнен в виде толстого сужающегося диска в центре для уменьшения веса и большей емкости накопления энергии.

2.       Низкоскоростный маховик

Низкоскоростный маховик имеет скорость 10000 об/мин. Они крупнее и тяжелее высокоскоростных маховиков. Они нуждаются в периодическом обслуживании и не используют подшипники на магнитной подушке.

3.       Высокоскоростной маховик

Высокоскоростной маховик имеет скорость от 35000 до 85000 об/мин. Это также может быть увеличено до 100 000 оборотов в минуту. Они также легче низкоскоростного маховика.

4.       Цельный дисковый маховик

Цельный дисковый маховик изготовлен из чугуна и используется в молотилке с одним маховиком. Ступица маховика и диск входят в комплект поставки маховика с цельным диском. Различные характеристики используются в качестве исходных данных при разработке цельнодискового маховика.

Важность оптимальной конфигурации маховика для автомобиля невозможно переоценить. Следовательно, вы должны регулярно следить за его эффективностью и обращаться за помощью к специалисту в случае каких-либо отклонений в производительности.

# Cars

# Flywheel

Related Articles

Top trending

Car

Bike

4Hyundai Creta

5Mercedes-AMG EQS

1Hyundai Venue

2Maruti Suzuki Brezza

3Tata Nexon

4Hyundai Creta

5Mercedes-AMG EQS

1Hyundai Venue

2Maruti Suzuki Brezza

3Tata Nexon

4Hyundai Creta

5Mercedes-AMG EQS

5000+ Certified

Used Cars Near You

Shop from India’s Largest

Коллекция Сертифицированных Автомобилей

Лучшие Праздничные Выборы

Автомобили с пробегом до 5 лакхов

Автомобили с пробегом до 8 лакхов

Автомобили с пробегом до 10 лакхов

Автомобили с пробегом до 20 лакхов

Подержанные автомобили стоимостью более 20 лакхов

Вопрос дня

Какой автомобиль вы больше заинтересованы в приобретении этой Dussehra?

Автомобильные маховики: что это такое, проблемы и затраты

Вы когда-нибудь задумывались, как ваш автомобиль может поддерживать постоянную мощность и инерцию?

В автомобиле с механической коробкой передач энергия накапливается в трансмиссии вдоль систем трансмиссии и подвески. Основным источником этой накопленной мощности является маховик, который обеспечивает постоянную инерцию вращения двигателя для поддержания движения автомобиля.

Поврежденный или нуждающийся в замене маховик может вызвать серьезные проблемы со структурной целостностью автомобиля и безопасностью его пассажиров. Чрезвычайно важно, чтобы водитель обращал внимание на предупреждающие знаки потенциально неисправного маховика и как можно скорее заменял маховик.

Что такое автомобильный маховик?

Расположенный в трансмиссии маховик представляет собой большой металлический диск, прикрепленный к коленчатому валу двигателя. К маховику прикреплен диск сцепления со стороны коробки передач автомобиля, а также зубчатый венец, который запускает двигатель. В автомобиле с автоматической коробкой передач «маховик» — это просто пластина, на которой гидротрансформатор становится маховиком.

Маховик может повлиять на плавность и сбалансированность вращения двигателя и рывков при переключении передач, удерживая при этом значительное количество вращательной энергии и импульса для переключения передач. Без него обороты будут падать очень быстро.

Как работает маховик?

Коленчатый вал двигателя и механическая коробка передач содержат множество движущихся частей. Маховик обеспечивает постоянную инерцию, позволяющую автомобилю двигаться без резких остановок, и обеспечивает более постоянную передачу крутящего момента во время движения.

Когда нога водителя находится на педали сцепления, соединительный диск сцепления отсоединяется от маховика. Это позволяет автомобилю работать на холостом ходу или останавливаться накатом при включенной передаче. Однако, когда педаль отпущена, диск сцепления плотно прижимается к маховику, заставляя входной вал трансмиссии вращаться с той же скоростью, что и коленчатый вал двигателя. Затем поддерживается постоянная передача мощности через маховик.

Существуют определенные части маховика, которые работают вместе, чтобы обеспечить плавный ход автомобиля. Маховик выполняет следующие функции:

Постоянно регулируйте и поддерживайте скорость двигателя

Основная функция маховика заключается в обеспечении резервной мощности за счет инерции вращения, которая передается двигателю, чтобы обеспечить постоянную работу транспортного средства. Без этой функции двигатель глохнет, когда водитель отпускает педаль акселератора.

Маховик также уравновешивает двигатель, поскольку он специально утяжелен для коленчатого вала автомобиля, чтобы сгладить ощущение жесткости при вождении, которое может быть вызвано даже небольшим дисбалансом.

Что такое облегченный маховик?

Вес маховика является ключевым фактором, влияющим на то, как автомобиль поддерживает скорость и экономит энергию. Масса большого куска металла на конце коленчатого вала позволяет вносить некоторые изменения для различных характеристик и стилей.

Облегченные маховики становятся все более популярной конструкцией, особенно в автоспорте и модифицированных дорожных автомобилях. Модификации, такие как более легкий маховик, могут немедленно изменить динамику двигателя за счет удаления лишнего веса или материала (включая старые варианты с чугуном) для вторичного рынка маховиков (изготовленных из стали), которые разработаны специально для повышения производительности.

Включение со стартером

На двигателе маховик (или гибкие пластины) с зубчатым венцом по краю прикреплен к концу коленчатого вала и стартеру двигателя. На стартере имеется шестерня, называемая ведущей шестерней (с присоединительными зубьями), которая входит в канавки зубчатого венца.

Когда водитель поворачивает ключ зажигания и включает стартер, на него подается напряжение и задействует электромагнит внутри. Эта функция выталкивает зубья шестерни (или стержня), к которому прикреплена шестерня. Затем шестерня встречается с маховиком, в то время как стартер проворачивает двигатель, чтобы маховик мог начать накапливать энергию и импульс. В то же время электричество подается через свечи зажигания на провода зажигания, воспламеняя топливо в камере сгорания.

Подключение двигателя непосредственно к сцеплению

Наиболее важным аспектом маховика для водителей является то, что маховик соединяет двигатель с трансмиссией, используя сцепление для передачи мощности на колеса. Это позволяет передавать крутящий момент между коробкой передач и двигателем для постоянной скорости, мощности и энергии. Он также пытается свести к минимуму пробуксовку любой передачи или сцепления.

Симптомы неисправности маховика и предупреждающие знаки

Маховик очень долговечен благодаря своей сверхмощной конструкции, что означает, что проблемы с маховиком возникают реже, чем с другими частями трансмиссии автомобиля. Тем не менее, в автомобиле могут возникнуть предупреждающие знаки и симптомы, на которые следует обратить внимание.

Пробуксовка шестерен

Одной из наиболее распространенных проблем, которые могут привести к повреждению маховика, является загрязнение. Утечка через задний главный сальник коленчатого вала или сальник трансмиссии может вызвать проскальзывание сцепления, чрезмерное трение и повышенный нагрев. В свою очередь, эти проблемы могут привести к тому, что маховик будет деформироваться, принимая различные формы, создавать горячие точки и превращаться в вибрацию двигателя при включении и ускорении.

В крайних случаях маховик может сломаться или треснуть из-за использования в высокопроизводительных или большегрузных транспортных средствах.

Запах гари

Запах гари или неприятный запах, исходящий из двигателя, обычно возникает при неправильном использовании сцепления и может быть обычным явлением для механических коробок передач. Однако это может быть признаком неисправного маховика. Этот запах может создаваться из-за тепла и трения, создаваемых поверхностью сцепления и маховика, что создает сильный резкий запах гари.

Шумы при проскальзывании сцепления

Когда водитель чувствует, что его сцепление «пропускает» или слышит дребезжание автомобиля, это обычно происходит из-за того, что сцепление проскальзывает вдоль маховика. Это когда сцепление неоднократно захватывает и отпускает маховик, что может ощущаться как вибрация или заикание при его отпускании или запуске.

Чаще всего это происходит из-за деформации маховика, но может быть вызвано неисправным, изношенным или сломанным диском сцепления, нажимным диском или выжимным подшипником.

Пробуксовка сцепления, скрежет или вибрации

Пробуксовка сцепления противоположна проскальзыванию сцепления. В этом случае сцепление просто не выключается из-за того, что шестерни скрежещут при попытке переключить передачу или полный отказ включить первую передачу при трогании с места. Заедание или скрежет сцепления не обязательно является неисправностью самого маховика, но, скорее всего, это подшипник или втулка в сборе коленчатого вала.

Наличие вибраций, исходящих от педали сцепления или пола автомобиля при переключении передач, может свидетельствовать об износе опор пружины маховика. Пружинный механизм обычно уменьшает вибрации, создаваемые сцеплением.

Что входит в ремонт маховика?

Замена или ремонт маховика зависит от проблем, с которыми сталкивается автомобиль.

Неисправный маховик может привести к другим проблемам, которые необходимо устранить в процессе ремонта. Это может повлиять на общую стоимость замены маховика.

Стоимость замены маховика

Стоимость замены маховика значительно варьируется. Стоимость зависит от типа автомобиля, долговечности маховика и типа детали (оригинальный или послепродажный). Некоторые маховики стоят менее 50 долларов, а другие могут превышать 400 долларов. Наряду с новым маховиком может потребоваться замена сцепления или выжимного подшипника.

Маховик довольно сложно снять и заменить, что приводит к довольно высоким трудозатратам, которые обычно могут составлять от 9 долларов США.от 0 до 110 долларов в час. В общей сложности замена маховика может стоить в среднем от 550 до 1000 долларов.

Хотите заменить неисправный маховик?

Если вам нужно отремонтировать механическую коробку передач или заменить маховик, Enji может связать вас с местными механиками, которые могут вам помочь.

Местные механики из Enji могут помочь в решении любых проблем, связанных с вашим транспортным средством.

Как работает маховик?

Современные автомобили состоят из множества деталей и узлов, каждый из которых играет важную роль.

Что такое маховик и какова его роль?



Маховик, как правило, представляет собой диск из тяжелого металла диаметром от 12 до 15 дюймов, снаружи которого находится металлический зубчатый венец. Он установлен на коленчатом валу двигателя и расположен внутри. Таким образом, маховик конструктивно связан непосредственно с двигателем, сцеплением и коробкой передач.

Функции, выполняемые маховиком, несколько:


Помогает запустить двигатель
Когда вы садитесь в автомобиль и поворачиваете ключ зажигания, вместе с маховиком включается и вращается маленькая шестеренка под названием «Бендикс». Это. Он, в свою очередь, вращает коленчатый вал, который начинает цикл сжатия, необходимый для запуска двигателя. Как только двигатель внутреннего сгорания запускается, бендикс «снимается» и позволяет плавно вращаться маховику.

Нормализует частоту вращения двигателя
После запуска двигателя коленчатый вал преобразует движение поршней вверх-вниз во вращательное движение. Однако это движение колебательное, так как мощность вырабатывается только 2 или 4 раза (в зависимости от того, четыре или восемь цилиндров) за один оборот двигателя. Для поддержания постоянной скорости вращения коленчатого вала при каждом движении поршней используется масса маховика по инерции.

Снижает вибрацию двигателя
Поскольку поршни смещены относительно центра коленчатого вала, двигатель сильно вибрирует, поскольку каждый поршень перемещается под разным углом. Большая масса маховика препятствует этому движению и помогает стабилизировать и сбалансировать двигатель, а также уменьшить вибрацию по всему автомобилю.

Снижает износ компонентов
За счет стабилизации вибраций и выравнивания частоты вращения двигателя маховик ограничивает износ других важных компонентов привода.

Типы маховиков и их особенности



В современных автомобилях применяются в основном неразъемные (одномассовые) и двухмассовые (DMF) маховики. Каждый из видов имеет свои особенности, преимущества и недостатки.

Одномассовый маховик
Этот тип маховика широко распространен среди старых моделей автомобилей. По сути, это массивные чугунные диски со сплошной структурой диаметром от 300 до 400 мм. Снаружи одномассовых маховиков установлено стальное кольцо.

Основными преимуществами маховиков этого типа являются простота конструкции и низкая стоимость.
Однако у одномассовых маховиков есть один серьезный недостаток: они не могут достаточно хорошо поглощать крутильные колебания.
Двухмассовый маховик
Двухмассовые маховики, также называемые амортизаторами или двухмассовыми маховиками, являются относительно современной разработкой, впервые примененной в автомобилях в 1985 году.

Что это значит?

Конструктивно этот тип маховика представляет собой два отдельных диска, которые соединены между собой радиальными и опорными подшипниками. Один диск является частью коленчатого вала, а другой частью сцепления. Между дисками находится подпружиненный демпфирующий механизм, гасящий вибрацию и предохраняющий коробку передач от вибрационных нагрузок.

Среди достоинств двухмассовых маховиков можно отметить то, что они значительно снижают вибрации, передаваемые двигателем на трансмиссию, защищают шестерни от перегрузок и снижают расход топлива.
Однако надо признать, что этот тип маховика имеет ряд недостатков, главный из которых заключается в том, что они не так надежны, как одинарные.
Бесспорно, что пружины, к которым присоединяются демпфирующие диски, испытывают значительные нагрузки, что приводит к их быстрому износу. Другим недостатком является то, что они все же значительно дороже, чем одинарные.
Каждый маховик, одномассовый или двухмассовый, при правильном использовании обладает достаточной устойчивостью к нагрузке. Если быть немного конкретнее, то скажем, что при правильной эксплуатации маховики выдерживают пробег более 350 тысяч километров. Конечно, маховик подвергается большим нагрузкам и может изнашиваться гораздо раньше, чем предполагали производители.

Основные проблемы, требующие замены маховика

Проблемы с маховиком в основном связаны с неправильной эксплуатацией автомобиля. В частности, что может заставить поменять маховик:

Критический перегрев
появление трещин и износ поверхности трения
перегрев или утечка масла внутри двухмассового маховика
разрушение его дуговых пружин и т.д.
Когда пытаешься переключить передачу, но вместо адекватной реакции сцепления следующая передача не может идти или идет, а сразу возвращается на предыдущую, это, скорее всего, связано с изношенным маховиком. В этом случае вы услышите сильный шум, например, скрежет и трение.

Запах гари
Одним из основных признаков износа маховика является запах гари, который ощущается даже в салоне автомобиля. Этот запах возникает при неисправности сцепления, которое выделяет много тепла.

Вибрация при нажатии на педаль сцепления
Если вы начинаете ощущать вибрации при нажатии на педаль сцепления, это обычно является признаком износа подшипников пружины маховика.

Сильный грохот при запуске холодного двигателя
Уточняем, что данный симптом характерен для двухмассовых маховиков. При износе амортизирующих пружин и запуске холодного двигателя вы услышите громкий урчащий звук.

Этот стук обычно длится несколько минут после запуска автомобиля, после чего исчезает. Если вы начинаете все чаще слышать его по утрам, когда заводите машину, это явный сигнал о том, что нужно обратить внимание на маховик.

Возможно ли техническое обслуживание маховика?

Обслуживание маховика выполнить практически невозможно. Обычно его проверяют при замене диска сцепления на предмет износа зубьев или других проблем. Если они есть, маховик заменяется, и если проблем нет, можно продолжать его использовать.

Можно ли отремонтировать маховик?

Одномассовый маховик сложен в ремонте, поэтому при износе его необходимо заменить на новый. (Единственное, что с его помощью можно заменить, это зубная коронка, если один из зубов стерся или сломался).

В последние годы стали утилизировать двухмассовые маховики.

Что означает ремонт маховика?
Вообще говоря, переработка разделяет два диска маховика и хорошо их очищает. Затем подшипники, пружины и все остальные элементы меняются на новые, и снова клепаются оба диска. Наконец, производится регулировка, и если все в порядке, маховик устанавливается на место в автомобиле.

Этот способ восстановления двухмассовых маховиков, как уже было сказано, достаточно популярен, но не всегда дает хорошие результаты. Иногда, когда диски открываются для повторного использования, это невозможно.

Кроме того, хотя почти все ремонтные мастерские дают гарантию после утилизации, никто не может гарантировать, что все детали действительно заменены на новые.

Как поменять маховик?

Замена этого компонента — довольно сложная задача, и если вы не обладаете хорошими техническими знаниями и специализированным инструментом, вам будет сложно это сделать самостоятельно. Почему?

Для замены маховика необходимо сначала снять коробку передач и сцепление. Это не только занимает много времени, но и требует правильного выполнения специализированных инструментов.

Если вы все-таки решили сделать это самостоятельно, советуем приобрести комплект сцепления с маховиком в комплекте. Таким образом, вы будете уверены, что позаботились не только о маховике, но и обо всем сцеплении, а те, что так важны для эффективной работы автомобиля, прослужат вам долго.

Вопросы и ответы:

Каковы основные функции маховика? Ключевой задачей маховика является передача крутящего момента на корзину сцепления. Запуск двигателя осуществляется также через маховик, эта деталь обеспечивает силы инерции, облегчающие работу коленчатого вала.

Что такое маховик и для чего он нужен? Это дискообразная деталь, прикрепленная к коленчатому валу двигателя. Маховик обеспечивает равномерность угловых скоростей коленчатого вала, передачу крутящего момента на трансмиссию и гашение крутильных колебаний двигателя.
