Дисковая тормозная система автомобиля – устройство и принцип работы, плюсы и минусы

Содержание

Все что нужно знать про дисковые тормоза

Тормоза, что в жизни, что в автомобиле представляют собой наиглавнейшую составляющую безопасности. Немаловажно правильно анализировать их состояние и вовремя менять. На сегодняшний момент существуют два вида данного механизма: барабанные и дисковые тормоза. В первом случае основное торможение производит барабан, во втором, соответственно, диск.

На Санг Енг Актионах установлены и на передние, и на задние колеса, дисковые гидравлические тормоза. Рассмотрим устройство, а также главное отличие двух тормозных систем.

Составляющие тормозного механизма:

— суппорт;

— рабочий цилиндр;

— тормозная колодка;

— тормозной диск.

Суппорт – это скоба в чугунном или алюминиевом корпусе. Его крепят на поворотный кулак. Внутри корпуса суппорта находятся поршни. Именно они во время торможения давят на тормозные колодки и прижимают их к диску. Конструктив суппорта позволяет сделать его плавающим, тогда он имеет возможность перемещаться вдоль тормозного диска по горизонтальным направляющим.

На корпусе суппорта также можно найти цилиндр с внутренним поршнем. Скопившейся воздух удаляется прокачкой тормозов с помощью штуцера.

Тормозными колодками называют обычные металлические пластинки с фрикционными вкладышами для лучшего торможения. Они находятся по бокам тормозного диска.

Тормозной диск болтами крепится на саму ступицу колеса, с которой он одновременно и вращается.

Спецы своего дела делят дисковые тормоза еще на две группы по применяемым суппортам (скобам):

— плавающий суппорт;

— фиксированный суппорт.

Первый вариант предполагает, что скоба будет перемещаться по определенным направляющим, и будет иметь всего лишь один поршень для торможения. Второй вариант с фиксированной скобой имеет в механизме два поршня, расположенные с разных сторон от диска.

Дополнительные поршни подразумевают и дополнительное создаваемое тормозное усилие колодки к диску, тем самым улучшая и торможение всего автомобиля.

В обычных автомобилях применяются тормозные механизмы с плавающим суппортом. Они намного дешевле сложной системы с фиксированной скобой.

Тормоза с несколькими парами поршней применяются в гоночной индустрии для более мощных автомобилей.

Дисковые тормоза, как и любые другие тормоза, предназначены для уменьшения скорости движения автомобиля. Рабочий процесс дисковых тормозов можно описать примерно так:

  1. Система начинает работать, как только водитель нажмет на педаль тормоза. В первую очередь необходимо создать давление в тормозных трубках.
  2. Если тормоза с неподвижной скобой: под давлением жидкости поршни по обе стороны тормозного диска начинают прижимать к нему тормозные колодки. Если тормоза с плавающим суппортом, то давление взаимодействует и с поршнем, и с корпусом скобы. Перемещаясь по диску, суппорт прижимает к нему колодку с другой стороны.
  3. Зажатому между двух колодок диску ничего не остается, как тереться о них и снижать скорость вращения колес автомобиля.
  4. Как только водитель отпускает педаль тормоза, давление в трубках прекращается. Поршень и колодки принимают исходное положение и больше не оказывают сопротивление вращению колеса.

Тормозные диски изготавливают из:

— чугуна;

— нержавейки;

— карбона;

— керамики.

Как уже Вы, наверное, поняли чугунные диски – самые недорогие из приведенного списка. Помимо большого плюса в стоимости, они имеют отличные фрикционные качества и в процессе работы мало изнашиваются. На этом достоинства данного материала заканчиваются. Чугун боится резких скачков температуры: его коробит и трескает, что само-собой плохо для тормозов. Еще надо не забывать, что этот материал относится к разряду изрядно тяжелых и изрядно ржавеющих.

Тормозные диски из нержавейки проигрывают чугуну по фрикционным свойствам, зато они не боятся перепада температур.

Карбоновые диски относительно невелики по весу, с большим коэффициентом трения и рабочим диапазоном, что очень хорошо для тормозов. Проигрывают они лишь в цене. Да и нормально работать карбон начинают только после предварительного прогрева.

Стоимость карбоновых дисков соизмерима со стоимостью целого небольшого автомобиля!

Если сравнивать с карбоном, то керамические тормоза проигрывают ему по коэффициенту трения, но никто не отменяет другие преимущества:

— устойчивое состояние при повышенных температурах;

— износостойкость;

— невосприимчивость к коррозии;

— высокие прочностные характеристики;

— небольшая масса материала;

— большой срок эксплуатации.

Далее перечислю минусы керамических тормозов:

— большая цена;

— недостаточная работоспособность керамики при пониженных температурах;

— присутствие скрипа при работе.

Тормозные диски делятся еще на вентилируемые и перфорированные.

Вентилируемые диски лучше отводят тепло с поверхности благодаря полостям между двух пластинок. Их применяют для материалов с рабочей температурой 200-300˚С.  Перфорированные диски отличаются специальными насечками на поверхности. Такая перфорация отводит продукты износа тормозных колодок и обеспечивает стабильное трение.

Фрикционные накладки тормозных колодок изготавливают из различных материалов. Вот в зависимости от них колодки бывают:

—  асбестовые;

— безасбестовые;

— органические.

Асбестовые колодки применяются редко. Они вредны для здоровья человека, поэтому их замена требует определенных условий для безопасности. Стоимость безасбестовых колодок варьируется в зависимости от компонента, который применяется в роли армирования: сталь, медь и т.д.

Органические колодки – это наилучший вариант из представленных на рынке. Они обладают превосходными тормозными свойствами. Правда стоит учесть, что органические волокна отнюдь недешевы.

Эксплуатация дисков

Большую роль при износе тормозных дисков влияет стиль и особенности вождения автомобилем. После пройденного километража немало важно и качество дорожного покрытия. Износостойкость тормозов также зависит качества и материала изготовления диска.

Тормозная система у Ssang Yong Actyon

Необходимая для торможения толщина диска определяется в зависимости от марки и модели автомобиля. Ведь тормоза должны останавливать автомобиль по нормативным значениям, не зависимо от массы и мощности.

Толщина переднего тормозного диска варьируется от 22 до 25 мм, для заднего допускается меньше – от 7 до 10 мм.

Кроме параметров самого диска, существуют несколько факторов указывающих о необходимости замены тормозов или хотя бы их диагностики:

— толчки при торможении;

— явные механические недочеты;

— ухудшение тормозных характеристик;

— недостаточный уровень рабочей жидкости.

Эксплуатация колодок

Те факторы, которые оказывают влияние на изнашивание тормозных дисков, также взаимодействуют и с колодками. На передних колесах они изнашиваются быстрее, чем на задних, так как основная нагрузка ложиться именно на перед автомобиля. В случае замены колодки меняют по осям – на всех передних или задних колесах.

Неравномерность в износе тормозных колодок может быть связан с неисправностью рабочих цилиндров, и, соответственно, подаваемом ими различном давлении на тормоза. Разница толщины накладки колодок в 1,5-2 мм говорит о неполадках в системе.

Перечислим способы распознавания, при которых необходима замена тормозных колодок:

— При визуальном осмотре. Толщина фрикционной накладки 2-3 мм считается недостаточной.

— Механический способ. Колодки могут иметь специальные металлические пластины, которые при истирании накладок до 2-2,5 мм будут соприкасаться с диском и издавать неприятный скрежет.

— Электронный способ. На тормозную колодку устанавливают датчик износа, который при соприкосновении с диском замкнет цепь, и на приборной панели тут же загорится индикатор.

Рассмотрим, какие преимущества имеются у дисковых тормозов:

  • Работу дисковых тормозов не затрудняет попадание воды или грязи;
  • Дисковым тормозам не страшны повышения температуры;
  • Они могут иметь более эффективное охлаждение;
  • Малогабаритны;
  • Имеют небольшой вес;
  • Дисковые тормоза просты в обслуживании.

Основными недостатками тормозов на основе диска можно назвать их высокую стоимость и меньшую эффективность при торможении, чем у барабанных аналогов.

actyon.info

Дисковые тормоза: основные характеристики, преимущества и особенности

Дисковые тормоза известны давно. Они хорошо себя зарекомендовали и на сегодняшний день используются очень широко. Но обо всем по-порядку.

В настоящее время существует два типа тормозных систем – барабанные и дисковые. Впервые тормозные механизмы дискового типа применили в конце 40-х годов XX в., а с 70-х барабанные тормоза на передних колесах заменили на дисковые на всех автомобилях.

В данной статье будет дано подробное описание дисковых тормозов, их преимущество перед барабанными аналогами, а также приведено описание составных частей данной тормозной системы (суппорт, тормозной диск, защитный экран). Кроме того, описаны преимущества и недостатки разных типов дисковых тормозов.



Преимущества дисковых тормозов перед барабанными

К преимуществам дисковых тормозов по сравнению с барабанными можно отнести следующие их качества:

  • тормозная способность дисковых систем не снижается из-за перегрева, так как они лучше охлаждаются;
  • сопротивление дисковых тормозов воздействию воды и загрязнениям выше;
  • техническое обслуживание тормозных механизмов требуется гораздо реже;
  • поверхность трения дисковых тормозов при одинаковой массе больше, чем у барабанных.

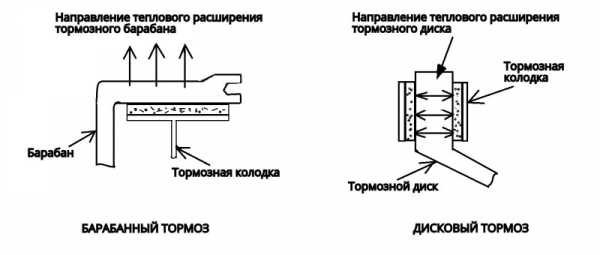

Рис. 1 Тепловое расширение барабанного и дискового тормоза



При  нагревании тепловое расширение тормозного барабана — увеличение внутреннего диаметра — приводит к увеличению хода педали тормоза или к деформации барабана, которая может вызвать резкое снижение тормозного действия (рис. 1). Тормозной диск, в свою очередь, представляет собой плоскую деталь, его температурное расширение происходит в сторону фрикционного материала, поэтому сжатие диска не может вызвать деформации, достаточной для того, чтобы повлиять на тормозные характеристики. К тому же центробежная сила отбрасывает загрязняющие материалы от тормозного диска наружу.

На рисунке 2 показано, почему дисковый тормоз охлаждается лучше барабанного. Охлаждающий воздух начинает охлаждать тормозной барабан только после того, как теплота, выделяющаяся при торможении, проходит через его стенки, в то время как трущиеся поверхности дискового тормоза открыты для доступа воздуха. Теплопередача от тормозного диска к воздуху начинается сразу после применения тормозов.



Рис. 2 Принцип охлаждения барабанных и дисковых тормозов



Возможность регулировки дисковых тормозов является еще одним их преимуществом. Проекция дисковых тормозов такова, что после каждого применения они саморегулируются из-за малого зазора между колодками и тормозным диском.

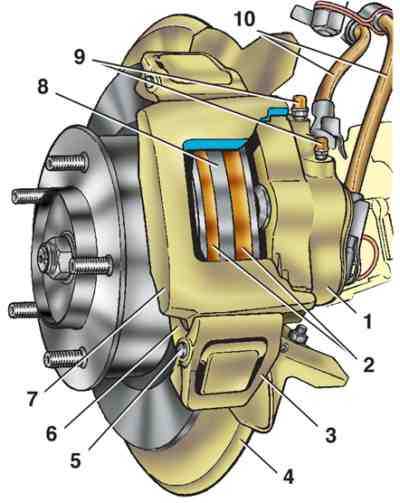

Устройство дискового тормоза


1 — блок цилиндров;

2 — тормозные колодки;

3 — прижимной рычаг суппорта;

4 — защитный кожух;

5 — ось прижимного рычага;

6 — направляющая колодок;

7 — суппорт тормоза;

8 — тормозной диск;

9 — штуцеры для удаления воздуха;

10 — тормозные шланги.



Основными деталями дисковых тормозов являются суппорт, тормозной диск, колодки, защитный экран. Рассмотрим эти элементы тормозной системы подробнее.

Дисковые тормоза разделяют на одно- и многодисковые. Самая большая и тяжелая их часть — это тормозной диск. Механизм работы однодисковых тормозов сводится к тому, что тормозные колодки с фрикционным материалом при торможении зажимают один тормозной диск. Многодисковые тормоза, применяющиеся обычно в авиации, имеют несколько вращающихся тормозных дисков, разделенных неподвижными дисками (статорами). На тормозном щите многодисковых тормозов расположены гидравлические цилиндры и поршни, которые управляют тормозными колодками и при выдвижении зажимают тормозные диски и статоры. Многодисковые тормоза полностью состоят из металла, а состав однодисковых тормозов включает органический и металлический фрикционный материал.

Материалом тормозного диска, как и тормозного барабана, обычно является чугун. Чугун обладает хорошей износоустойчивостью и хорошими фрикционными свойствами, имеет высокую твердостью и прочность при высоких температурах; он легко поддается механической обработке, и  его стоимость относительно низка.

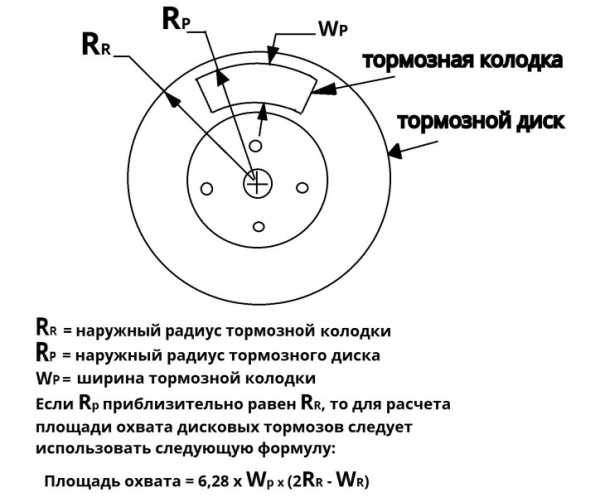

Размер тормозного диска равен его наружному диаметру и общей толщине поперечного сечения между двумя рабочими поверхностями. Диаметр тормозного диска обычно ограничивается размерами колеса, а вентилируемый тормозной диск всегда толще сплошного. Для дискового  тормоза это общая площадь контакта с двумя тормозными колодками при одном повороте диска.

Большое значение отношения площади охвата на тонну автомобиля в хорошо спроектированных тормозах означает высокую эффективность тормозной системы. Площадь охвата дискового тормоза — это площадь трения тормозных колодок на обеих сторонах тормозного диска. Таким образом, более точно использовать Rp вместо Rr, однако поскольку в большинстве тормозов оба радиуса практически равны, для удобства расчета используется Rr, который легче измерить.



Тормозной диск прикрепляется к проставке, а та, в свою очередь, — к ступице колеса или фланцу моста. Проставка обеспечивает более долгий путь для передачи тепла от трущейся поверхности тормозов к колесным подшипникам, что позволяет поддерживать их температуру достаточно низкой. Проставки серийных автомобилей обычно изготавливаются из чугуна как одно целое с тормозным диском, а проставки гоночных автомобилей делаются как отдельная деталь из алюминиевого сплава. Недостатком проставок из алюминиевого сплава является более высокая, чем у чугуна, теплопроводность, что приводит к большему нагреву колесных подшипников.



Вентилируемые дисковые тормоза

Тормозной диск может быть сплошным или с вентиляционными каналами внутри него. В легких автомобилях обычно используются сплошные тормозные диски. Вентилируемые тормозные диски с радиальными охлаждающими каналами применяют на тяжелых автомобилях, требующих установки дисков максимально возможных больших размеров.

Мощные гоночные автомобили оснащены вентилируемыми тормозными дисками, при этом могут иметь место различия в толщине их боковых стенок. Чтобы температура на каждой стороне тормозного диска была одинаковой, на многих тормозах болидов ближайшая к колесу сторона тормозного диска тоньше, чем противоположная. Колесо сопротивляется прохождению охлаждающего воздуха к наружной рабочей поверхности тормозного диска, что делает ее более горячей, чем внутренняя сторона, поэтому большая толщина плохо охлаждаемой наружной поверхности тормозного диска способствует выравниванию температур их нагрева.

Тормозные диски гоночных автомобилей зачастую имеют криволинейные охлаждающие каналы, которые повышают эффективность действия воздушного потока. Тормозные диски для левой и правой сторон авто не взаимозаменяемы из-за криволинейности вентиляционных каналов. Тормозной диск с криволинейными вентиляционными отверстиями или наклонными прорезями для эффективной работы должен вращаться в определенном направлении. Правильное направление вращения по отношению к вентиляционным отверстиям и прорезям показано на схеме.

Типичные значения удельной площади охвата тормозов представлены в таблице для типичных автомобилей 1981/82 годов выпуска.



Типичные значения удельной площади охвата тормозов на тонну массы автомобиля
Модель автомобиля Удельная площадь охвата тормозов, кв. см/т Модель автомобиля Удельная площадь охвата тормозов, кв. см/т
Alfa Romeo Spyder 1670,55 Mitsubishi Lynx RS 1212,6
Audi 5000 Turbo 1580,25 Nissan Sentra 1754,4
Audi Quattro 1638,3 Peugeot 505 STi 1735,05
BMW 528e 1670,55 Pontiac J2000 1115,85
Chevrolet Camaro Z28 1135,2 Porsche 944 1954,35
Chevrolet Corvette 1841,8 Renault Alliance 1225,5
Dodge Charger 2.2 1038,45 Renault 5 Turbo 1128,75
Ferrari 308GTSi 1038,45 Renault 1,8i 1219,05
Ford Mustang GT 5.0 1044,9 Subaru GL 1090,05
Honda Accord 1141,65 Toyota Celica Supra  1444,8
Honda Civic 1102,95 Toyota Starlet 1264,2
Lamborghini Jalpa 1464,15 Volkswagen Scirocco 1277,1
Mazda GLC 1122,3 Volkswagen Scirocco SCCA GT3 1960,8
Mercedes-Benz 380SL 1538,65 Volvo GLT Turbo 1560,9



Мощные автомобили имеют более высокие значения этого показателя по сравнению с экономичными седанами.

Возможные неполадки дисковых тормозных систем

При частом интенсивном торможении на вентилируемых тормозных дисках появляются трещины. Причина этого —  термические напряжения и давление тормозных колодок на тонкие металлические стенки в каждом  охлаждающем канале. Термические напряжения в тормозном диске с литой или прикрепленной болтами проставкой вызываются в месте их соединения из-за того, что температура тормозного диска в этом месте выше, чем температура проставки.

Наружная часть тормозного диска при его нагреве расширяется сильнее, чем холодная проставка. Это приводит к тому, что тормозной диск деформируется и изгибается, появляется его конусность, которая приводит к неравномерному износу тормозных накладок. Постоянно повторяясь, расширение и стягивание тормозного диска вызывают появление трещин. Опора каждой стороны  вентилируемого тормозного диска и эффективное его охлаждение снижают вероятность появления трещин на нем.

Тормозные барабаны и тормозные диски спроектированы таким образом, чтобы противостоять самому тяжелому варианту появления термического напряжения при каждом применении тормозов, но многократные применения тормозов могут вызвать усталостные трещины. Если тормоза используются в режиме резкого торможения, необходимо чаще их проверять.


Суппорты дисковых тормозов

Рассмотрим подробнее устройство суппортов. Суппорты дисковых тормозов включают тормозные колодки и гидравлические тормозные цилиндры с поршнями, которые прижимают колодки к тормозному диску.  Принцип работы всех суппортов дисковых тормозов одинаков: когда водитель нажимает на педаль тормоза, под давлением тормозной жидкости поршни перемещают тормозные колодки, которые зажимают тормозной диск.

Суппорты легковых автомобилей обычно изготовлены из относительно дешевого высокопрочного серого чугуна с шаровым графитом. Однако они достаточно тяжелые. Гоночные или вообще мощные автомобили обычно оснащены суппортами из алюминиевого сплава, их масса почти в два раза меньше чугунных.


Типы суппортов, их особенности

Существуют два основных типа суппортов — фиксированные и плавающие.

Рис. 4 Отличия суппортов разного типа

Фиксированные суппорты имеют большее число поршней (два или четыре), они больше по размеру и тяжелее плавающих суппортов. При работе в тяжелых условиях они допускают большее число экстренных торможений до наступления перегрева суппорта.

Плавающий суппорт перемещается в противоположном движению поршня направлении. Поскольку плавающий суппорт имеет поршень только на внутренней стороне тормозного диска, весь суппорт может смещаться внутрь, чтобы наружная тормозная колодка могла прижаться к тормозному диску. Плавающие суппорты меньше подвержены утечкам и износу, так имеют меньше движущихся деталей и уплотнений.

Фиксированные суппорты чаще всего применяют на гоночных автомобилях, а плавающие — на серийных.

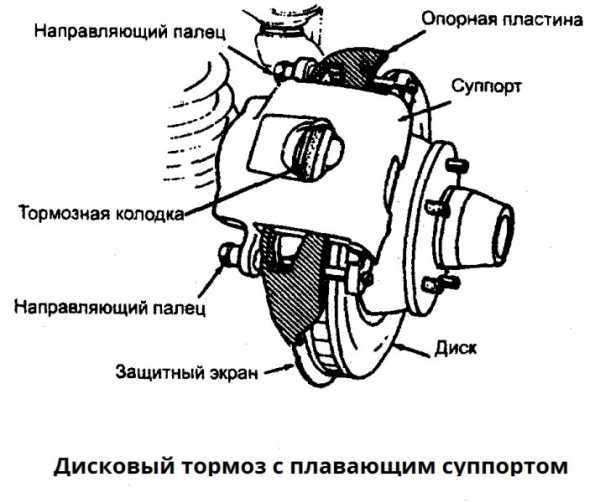

Рис. 5 Тормозной диск с плавающим суппортом

Достоинством плавающих суппортов является легкость применения механического стояночного тормоза, так как в конструкции с одним тормозным цилиндром он легко управляется тросом, в то время как в фиксированных суппортах с поршнями на обеих сторонах тормозного диска это сделать сложнее. Недостатком плавающих суппортов является то, что они могут вызывать неравномерный износ тормозных колодок из-за перемещения самого суппорта.



Возможные неполадки суппортов

Рис. 6 Варианты деформации



  • Часть корпуса суппорта, которая охватывает наружный диаметр тормозного диска, называется мост. Давление тормозной жидкости вызывает действие силы P на каждой стороне суппорта, которая старается изогнуть его мост. Жесткость моста определяет жесткость всей конструкции суппорта, т. к. от жесткости конструкции зависят толщина поперечного сечения и масса суппорта.



  • Суппорт располагается между наружной стороной тормозного диска и внутренней стороной колесного диска, поэтому требования по пространству для его размещения диктуют проектирование суппорта с небольшой величиной поперечного сечения. К сожалению, это может привести к его изгибу. Чтобы повысить жесткость, суппорты тормозов гоночных автомобилей проектируют с широкими мостами.



  • Если тормозная колодка перекрывает размеры поршня, то она при действии тормозов будет изгибаться. Для обеспечения равномерного контакта рабочей поверхности тормозной колодки и тормозного диска используются несколько поршней.

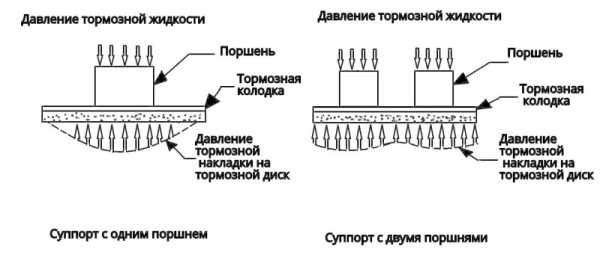

Рис. 7 Суппорты с одним и двумя поршнями

  • Если устройство крепления суппорта податливое, то при перемещении может возникнуть его скручивание, а это, в свою очередь, вызывает неравномерный износ тормозных накладок, пружинистость и увеличивает ход педали тормоза.



  • Так как тормозной диск и кронштейн суппорта располагаются в разных плоскостях, последний воспринимает скручивающий момент во время приложения тормозов. Если кронштейн слишком тонкий, он будет скручиваться, вызывая прихватывание суппортом тормозного диска. Обычно толщина установочного кронштейна суппорта должна составлять не менее 12,7 мм.



Особенности эксплуатации дисковых тормозных систем

Для защиты внутренней рабочей стороны тормозного диска от попадания грязи и воды устанавливаются защитные экраны. Такое приспособление по своей конструкции напоминает тормозной щит барабанных тормозов. Защитные экраны оказывают сопротивление прохождению охлаждающего воздуха к тормозному диску, поэтому обычно не устанавливаются на дисковые тормоза гоночных автомобилей.

Что касается фрикционного материала дисковых тормозов, то он обычно приклеивается к боковой поверхности тормозных колодок, изготовленных из стального листа. Тормозные колодки продаются с уже прикрепленными тормозными накладками, повторно они не используются.

Нагрузка от тормозной колодки обычно не накладывается непосредственно на поршень в тормозном суппорте. На многих автомобилях между поршнем и тормозной колодкой устанавливаются противоскрипные шайбы, предназначенные для уменьшения шума, возникающего при вибрировании или дребезжании колодки по тормозному диску.



Подводя итоги

Мы рассмотрели устройство дисковых тормозных систем, особенности, преимущества, сильные и слабые стороны разных их типов. Из всего вышесказанного нетрудно сделать выводы о том, каким должна быть максимально эффективная тормозная система для гоночных автомобилей.



  • Для гоночных машин подходят только вентилируемые тормозные диски, которые охлаждаются быстрее. Чтобы температура на каждой стороне тормозного диска была одинаковой, на многих тормозах гоночных автомобилей ближайшая к колесу сторона тормозного диска тоньше, чем противоположная. Криволинейные вентиляционные отверстия тормозных дисков эффективнее для гоночных автомобилей, чем прямые. Направленные каналы вентиляции, по сравнению с традиционной прямой конструкцией, значительно повышают интенсивность прокачки воздуха по ним, улучшая теплоотдачу. Спиральная конструкция каналов более равномерно распределяет механические напряжения в диске, увеличивая ресурс и уменьшая вероятность образования трещин.



  • Перфорация диска, выполняя все те же функции по газоотводу, что и проточки, увеличивает площадь обдуваемой поверхности диска, улучшая охлаждение. При круглогодичной эксплуатации улучшает очистку диска от влаги и грязи.



  • Проставки и суппорты дисковых тормозов для гоночных автомобилей — из алюминиевого сплава. Легкая алюминиевая проставка улучшает характеристики управления автомобилем, снижает термические напряжения на тормозном диске. Низкий вес, благодаря использованию алюминия с малой удельной массой, снижает неподрессоренные массы, благоприятно сказываясь на качестве работы подвески автомобиля.



  • Фиксированный суппорт, рассчитанный на большее число экстренных торможений и обладающий повышенной гибкостью по сравнению с плавающим, идеален во время гонок.



  • Достаточную для эксплуатации гоночных автомобилей жесткость тормозных дисковых систем обеспечивают мосты увеличенной ширины. Благодаря увеличению и наилучшему распределению сечений «моста» (элемента, работающего на разжимающие суппорт нагрузки) получена повышенная жесткость суппорта к рабочим деформациям. Повышенная жесткость, суммируясь с общим снижением рабочих давлений и армированными тормозными шлангами, обладающими минимальной склонностью к увеличению объёма (разбуханию) при нагрузке, позволяет получить максимальную информативность на тормозной педали и возможность очень точно дозировать тормозной момент в системе.



  • Многопоршневая конструкция суппорта позволяет получить равномерное усилие прижатия тормозной колодки к диску, а разный диаметр поршней компенсирует разницу температурных условий работы колодки по площади контакта, предотвращая возможную неравномерность износа (конусность) по передней и задней кромкам. Повышенная общая площадь поршней в суппортах, изменяет передаточное отношение гидравлической системы, что приводит к значительному снижению рабочих давлений жидкости. Низкие давления снижают требуемое максимальное усилие на педали тормоза. Снижают нагрузку и вредные деформации на всех штатных деталях тормозной системы.



  • В случае использования «плавающей конструкции» диска, рекомендуемой для применения в режимах предельных нагрузок (на гоночном треке), позволяет полностью снять термо-напряжения относительно центральной части и предотвратить передачу избыточного тепла на ступичный подшипник. Обеспечивая нормальную работу и увеличенный ресурс этих деталей в самых жёстких условиях.



  • Чем больше диаметр тормозного диска, тем больше эффективный радиус приложения тормозного момента. Это позволяет увеличить максимальную тормозную мощность, развиваемую системой. От эффективного радиуса напрямую зависит площадь охвата рабочих поверхностей, являющихся одним из основных показателей возможностей диска по рассеиванию тепловой энергии.

И помните, качественные дисковые тормоза — это в первую очередь ваша безопасность. Учитывайте это при выборе подходящего варианта тормозной системы для своего авто.

hp-brakes.ru

Дисковый тормоз — Энциклопедия журнала "За рулем"

Дисковый тормозной механизм:
1 — колодки;
2 — суппорт;
3 — диск

Дисковый тормозной механизм состоит из вращающегося диска, двух неподвижных колодок, установленных с обеих сторон диска внутри суппорта, закрепленного на кронштейне цапфы. По сравнению с колодочными тормозами барабанного типа дисковые тормозные механизмы обладают лучшими эксплуатационными свойствами, а поскольку передние колеса требуют при торможении приложения более значительных тормозных усилий, то установка передних колес этими дисковыми тормозами улучшает эксплуатационные качества автомобиля.
Если тормозной привод гидравлический, то внутри суппорта находится один или несколько гидравлических цилиндров с поршнями. Если привод пневматический, то суппорт имеет клиновое или иное прижимное устройство. При торможении неподвижные колодки прижимаются к вращающемуся диску, появляются сила трения и тормозной момент. Дисковый тормозной механизм хорошо вписывается в колесо, имеет небольшое число элементов и малую массу.
Этот тормозной механизм обладает высокой стабильностью своих характеристик.
Дисковые тормоза получают все большее распространение в рабочих тормозных системах. Чугунный диск установлен на ступице колеса. С внутренней стороны диск охватывается суппортом, укрепленным на кронштейне поворотной цапфы. В пазах суппорта установлены рабочие цилиндры. В обработанных с высокой точностью отверстиях цилиндров размещены поршни. Тыльные части цилиндров соединены трубкой между собой и с главным тормозным цилиндром. Суппорты бывают с односторонними или двусторонними поршнями. Если суппорт имеет односторонние поршни, они располагаются с внутренней стороны, где обеспечивается лучшее охлаждение.

Тормозной механизм с вентилируемым диском
При торможениях тормозной диск, колодки и суппорт сильно нагреваются, что может привести к снижению тормозной эффективности. Охлаждение осуществляется набегающим потоком воздуха. Для лучшего отвода тепла в диске колеса иногда делают отверстия, а диск тормозного механизма выполняют с вентилируемой внутренней поверхностью

Тормозной механизм с керамическим диском
У скоростных автомобилей для интенсивного обдува тормозного механизма выполняют специальные аэродинамические устройства в виде воздухозаборников. На гоночных автомобилях применяют керамические диски, стойкие к перегреву, обеспечивающие хорошую эффективность торможения и высокую долговечность. В последнее время керамические тормозные диски начали применять и на некоторых автомобилях серийного производства.

Поршни обоих цилиндров соприкасаются с тормозными колодками, надетыми своими отверстиями на специальные направляющие пальцы суппорта, или вставленными в направляющие пазы. Для предотвращения дребезжания колодок, они прижимаются к суппорту пружинными элементами различных конструкций.
К колодкам приклеены фрикционные накладки. На внутренней поверхности каждого цилиндра проточены канавки, в которых установлены резиновые уплотнительные кольца. Эти кольца не только предотвращают утечку тормозной жидкости из цилиндров, но и обеспечивают (за счет упругости) после торможения отвод поршней от колодок, автоматически поддерживая в необходимых пределах (0,05–0,08 мм) зазор между диском и колодками.
Цилиндры закрыты резиновыми пылезащитными чехлами. С внутренней стороны тормоз закрыт кожухом. Некоторые колодки укомплектованы датчиком износа, который при минимально допустимом износе колодки замыкает цепь сигнального устройства, информирующего водителя о необходимости замены колодок.

Дисковый тормозной механизм с пневматическим приводом
На рисунке показан дисковый тормозной механизм, который применяется на автомобилях и прицепах с пневматическим приводом тормозов.

Дисковый тормозной механизм с электрическим приводом:
1 — скоба;
2— обмотка;
3 — шток;
4 — тормозной диск

Известны конструкции барабанных тормозных механизмов, применявшихся совместно с электрическим тормозным приводом. Подробнее о них - в главе Электрический стояночный тормоз

wiki.zr.ru

Устройство тормозной системы, неисправности, ремонт. — DRIVE2

Тормозная система предназначена для управляемого изменения скорости автомобиля, его остановки, а также удержания на месте длительное время за счет использования тормозной силы между колесами и дорогой. Тормозная сила может создаваться колесным тормозным механизмом, двигателем автомобиля (т.н. торможение двигателем), гидравлическим или электрическим тормозом-замедлителем в трансмиссии.

Для реализации указанных функций на автомобиле устанавливаются следующие виды тормозных систем:

рабочая;
запасная;
стояночная.

Рабочая тормозная система обеспечивает управляемое уменьшение скорости и остановку автомобиля.

Запасная тормозная система используется при отказе и неисправности рабочей системы. Она выполняет аналогичные функции, что и рабочая система. Запасная тормозная система может быть реализована в виде специальной автономной системы или части рабочей тормозной системы (один из контуров тормозного привода).

Стояночная тормозная система предназначена для удержания автомобиля на месте длительное время.

Тормозная система является важнейшим средством обеспечения активной безопасности автомобиля. На легковых и ряде грузовых автомобилей применяются различные устройства и системы, повышающие эффективность тормозной системы и устойчивость при торможении: усилитель тормозов, антиблокировочная система, усилитель экстренного торможения и др.

Устройство тормозной системы

Тормозная система имеет следующее устройство:

тормозной механизм;
тормозной привод.

Тормозной механизм предназначен для создания тормозного момента, необходимого для замедления и остановки автомобиля. На автомобилях устанавливаются фрикционные тормозные механизмы, работа которых основана на использовании сил трения. Тормозные механизмы рабочей системы устанавливаются непосредственно в колесе. Тормозной механизм стояночной системы может располагаться за коробкой передач или раздаточной коробкой.

В зависмости от конструкции фрикционной части различают:

барабанные тормозные механизмы;
дисковые тормозные механизмы.

Тормозной механизм состоит из вращающейся и неподвижной частей. В качестве вращающейся части барабанного механизма используется тормозной барабан, неподвижной части –тормозные колодки или ленты.

Вращающаяся часть дискового механизма представлена тормозным диском, неподвижная – тормозными колодками. На передней и задней оси современных легковых автомобилей устанавливаются, как правило, дисковые тормозные механизмы.

Дисковый тормозной механизм состоит из вращающегося тормозного диска, двух неподвижных колодок, установленных внутри суппорта с обеих сторон.

Суппорт закреплен на кронштейне. В пазах суппорта установлены рабочие цилиндры, которые при торможении прижимают тормозные колодки к диску.

Тормозной диск при томожении сильно нагреваются. Охлаждение тормозного диска осуществляется потоком воздуха. Для лучшего отвода тепла на поверхности диска выполняются отверстия. Такой диск называется вентилируемым. Для повышения эффективности торможения и обеспечения стойкости к перегреву на спортивных автомобилях применяются керамические тормозные диски.

Тормозные колодки прижимаются к суппорту пружинными элементами. К колодкам прикреплены фрикционные накладки. На современных автомобилях тормозные колодки оснащаютсядатчиком износа.

Тормозной привод обеспечивает управление тормозными механизмами. В тормозных системах автомобилей применяются следующие типы тормозных приводов:

механический;
гидравлический;
пневматический;
электрический;
комбинированный.

Механический привод используется в стояночной тормозной системе. Механический привод представляет собой систему тяг, рычагов и тросов, соединяющую рычаг стояночного тормоза с тормозными механизмами задних колес. Он включает:

рычаг привода;
регулируемый наконечник;
уравнитель тросов;
тросы;
рычаги привода колодок.
На некоторых моделях автомобилей стояночная система пр

www.drive2.ru

Тормозна система и все о ней. — DRIVE2

Тормозная система предназначена для уменьшения скорости движения и остановки автомобиля (рабочая тормозная система). Она также позволяет удерживать автомобиль от самопроизвольного движения во время стоянки (стояночная тормозная система).

🔎 Рабочая тормозная система приводится в действие нажатием на педаль тормоза, которая располагается в салоне автомобиля. Усилие ноги водителя передается на тормозные механизмы всех четырех колес.

🔎 Стояночная тормозная система нужна не только на стоянке, она также необходима для предотвращения скатывания автомобиля назад при старте на подъем. С помощью рычага стояночного тормоза, который располагается между передних сидений автомобиля, водитель рукой может управлять тормозными механизмами задних колес.

Рабочая тормозная система состоит из:

☑ тормозного привода,
☑ тормозных механизмов колес.

Привод тормозов служит для передачи усилия ноги водителя от педали тормоза к исполнительным тормозным механизмам колес автомобиля. На современных легковых автомобилях применяется гидравлический привод тормозов, в котором используется специальная тормозная жидкость.

Привод тормозов гидравлический состоит из:

☑ педали тормоза,
☑ главного тормозного цилиндра,
☑ рабочих тормозных цилиндров,
☑ тормозных трубок,
☑ вакуумного усилителя.

Когда нога водителя нажимает на педаль тормоза, то ее усилие, через шток передается на поршень главного тормозного цилиндра. Давление жидкости, на которую давит поршень, от главного цилиндра по трубкам передается ко всем колесным тормозным цилиндрам, заставляя выдвигаться их поршни. Ну, а они, в свою очередь, передают усилие на тормозные колодки, которые и выполняют основную работу тормозной системы.
Современный гидропривод тормозов состоит из двух независимых контуров, связывающих между собой пару колес. При отказе одного из контуров, срабатывает второй, что обеспечивает, хотя и не очень эффективное, но все-таки торможение автомобиля.

К примеру, на автомобиле «Жигули» ВАЗ 2105, один контур объединяет тормозные механизмы передних колес, а другой – задних. На автомобиле «Жигули» ВАЗ 2109, между собой связаны: переднее левое колесо с задним правым, и переднее правое с задним левым.
Для уменьшения усилия при нажатии на педаль тормоза и более эффективной работы системы, применяется вакуумный усилитель. Усилитель явно облегчает работу водителя, так как использование педали тормоза при движении в городской цикле носит постоянный характер и довольно быстро утомляет.

🔎 Вакуумный усилитель конструктивно связан с главным тормозным цилиндром. Основным элементом усилителя является камера, разделенная резиновой перегородкой (диафрагмой) на два объема. Один объем связан с впускным трубопроводом двигателя, где создается разряжение около 0,8 кг/см2, а другой с атмосферой (1 кг/см2). Из-за перепада давлений в 0,2 кг/см2, благодаря большой площади диафрагмы, «помогающее» усилие при работе с педалью тормоза может достигать 30 — 40 кг и больше. Это значительно облегчает работу водителя при торможениях и позволяет сохранить его работоспособность длительное время.

🔎 Тормозной механизм предназначен для уменьшения скорости вращения колеса, за счет сил трения возникающих между накладками тормозных колодок и тормозным барабаном или диском. Тормозные механизмы делятся на барабанные и дисковые. На отечественных автомобилях барабанные тормозные механизмы применяются на задних колесах, а дисковые на передних. Хотя в зависимости от модели автомобиля могут применяться только барабанные или только дисковые тормоза на всех четырех колесах.

Барабанный тормозной механизм состоит из:

☑ тормозного щита,
☑ тормозного цилиндра,
☑ двух тормозных колодок,
☑ стяжных пружин,
☑ тормозного барабана.

Тормозной щит жестко крепится на балке заднего моста автомобиля, а на щите, в свою очередь, закреплен рабочий тормозной цилиндр. При нажатии на педаль тормоза поршни в цилиндре расходятся и начинают давить на верхние концы тормозных колодок. Колодки в форме полуколец прижимаются своими накладками к внутренней поверхности круглого тормозного барабана, который при движении автомобиля вращается вместе с закрепленным на нем колесом.

Торможение колеса происходит за счет сил трения, возникающих между накладками колодок и барабаном. Когда же воздействие на педаль тормоза прекращается, стяжные пружины оттягивают колодки на исходные позиции.

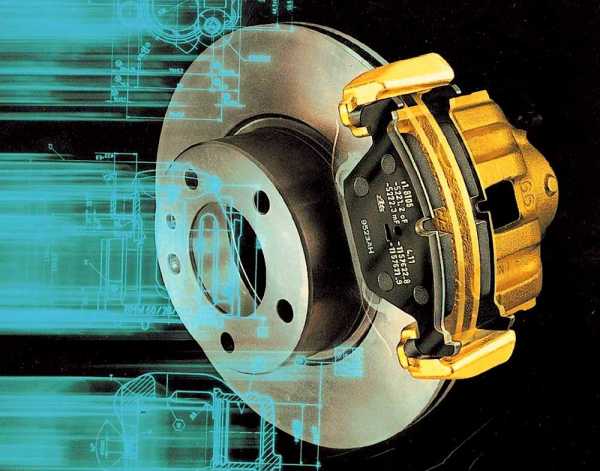

Дисковый тормозной механизм состоит из:

☑ суппорта,
☑ одного или двух тормозных цилиндров,
☑ двух тормозных колодок,
☑ тормозного диска.

Суппорт закреплен на поворотном кулаке переднего колеса автомобиля (см. рис. 43). В нем находятся два тормозных цилиндра и две тормозные колодки. Колодки с обеих сторон «обнимают» тормозной диск, который вращается вместе с закрепленным на нем колесом.
При нажатии на педаль тормоза поршни начинают выходить из цилиндров и прижимают тормозные колодки к диску. После того, как водитель отпустит педаль, колодки и поршни возвращаются в исходное положение за счет легкого «биения» диска. Дисковые тормоза очень эффективны

www.drive2.ru

барабанные или дисковые? — журнал За рулем

Говорят, что дисковые тормоза лучше, чем барабанные. Миф это или правда — будем разбираться.

На современных автомобилях широко распространены два типа тормозных механизмов — барабанные и дисковые. Почему на рынке не остался только один из них? Рассмотрим особенности, преимущества и недостатки каждого.

Барабанные механизмы

Материалы по теме

Исторически раньше появились барабанные тормоза. При этом на первых автомобилях тормозные механизмы такого типа устанавливали только на задние колеса. Принцип действия барабанного механизма изменился с той поры несильно. Так же, как и век назад, две серповидные колодки раздвигаются и прижимаются специальными фрикционными накладками к внутренней поверхности полого цилиндра, называемого тормозным барабаном.

Конечно, кое-какие изменения со временем коснулись и этой «замшелой» конструкции. Так, у ранних тормозных механизмов колодки раздвигали с помощью тросового привода. На смену ему пришел гидравлический. Затем конструкторы сделали механизм, который компенсировал износ накладок колодок. При этом отпала такая операция, как «подвести колодки, а то педаль тормоза низковато стала брать». Владельцы легендарной Волги ГАЗ-21 наверняка знают, о чем речь. Впрочем, и сегодня, у некоторых отечественных автомобилей необходимость регулировки стояночного тормоза еще осталась. Обидно, что сейчас, в XXI веке, Гранты, Калины, Приоры, Лады 4х4 и Шевроле Нивы требуют регулировки ручника.

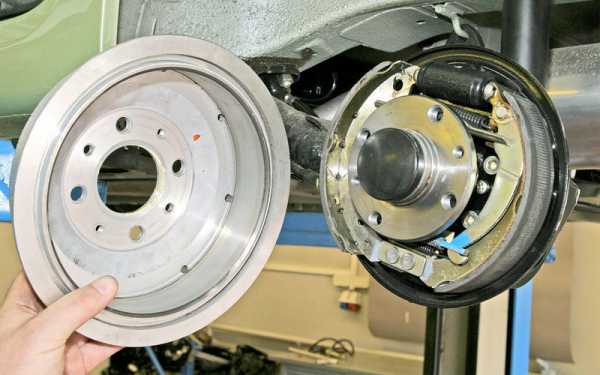

Барабанный тормозной механизм автомобиля Lada Kalina. Регулировка зазора между колодками и барабанами автоматическая, а «ручничок» придется подтягивать к техосмотру вручную.

Барабанный тормозной механизм автомобиля Lada Kalina. Регулировка зазора между колодками и барабанами автоматическая, а «ручничок» придется подтягивать к техосмотру вручную.

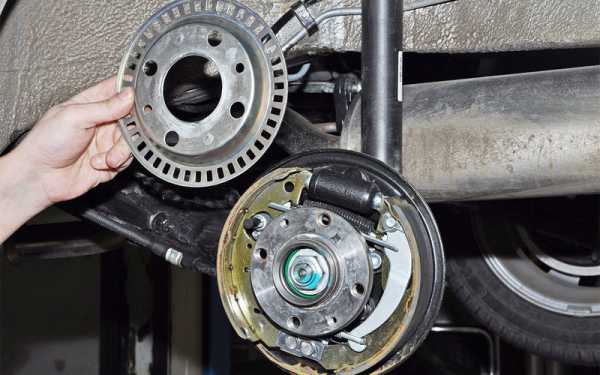

Даже самые «свежие» модификации Гранты, уже снабженные АБС, о чем свидетельствует наличие задающего диска и датчика, конструкцией барабанного тормоза восходят корнями к ВАЗ-2105, который появился еще к Олимпиаде-80.

Даже самые «свежие» модификации Гранты, уже снабженные АБС, о чем свидетельствует наличие задаю

www.zr.ru

Устройство тормозной системы автомобиля [ для начинающих и чайников ]

Расскажем про устройство тормозной системы автомобиля для начинающих и чайников: из чего состоит и как работает (основы).

Тормозная система авто состоит из:
  • основная (рабочая) - обеспечивает замедление машины не менее 5,8 м/с2, движущегося со скоростью не более 80 км/ч при усилии на педаль менее 50 кг;
  • вспомогательная (аварийная) - обеспечивает замедление не менее 2,75 м/с2;
  • стояночная - может быть совмещена с аварийной.
Как работает?
Принцип работы любой тормозной системы прост. Водитель, воздействуя на педаль тормоза передает усилие через ряд устройств на колесные механизмы, которые, в свою очередь, воздействуют на тормозные диски, прижимая к ним колодки и тем самым останавливая их вращение и, соответственно автомобиль в целом. Наиболее часто используется рабочая. Она состоит из ряда устройств, позволяющих водителю снижать скорость вплоть до полной остановки. В неё входят тормозные устройства (дисковые, барабанные), главный тормозной цилиндр, вакуумный усилитель тормозов и регулятор тормозных сил. Плюс магистрали с тормозной жидкостью. Главный тормозной цилиндр (ГТЦ) предназначен для преобразования усилия, прилагаемого к педали тормоза, в избыточное давление тормозной жидкости и распределения его по рабочим контурам. Бачок с запасом жидкости может крепиться на ГТЦ или вне его.

Вместе с ГТЦ устанавливают вакуумные усилители, которые увеличивают силу, создающую давление в тормозной системе. Т.е. он усиливает силу при нажатии педали тормоза - не нужно давить изо всех сил.


Регулятор уменьшает давление в приводе механизмов задних колес. Его ещё называют «колдун». При торможении сила инерции движущегося автомобиля и противодействующая ей сила трения создают опрокидывающий момент. Передняя подвеска, реагируя на него, «проседает», а задние колеса «разгружаются». Поэтому даже при не интенсивном торможении задние колеса могут блокироваться, что часто приводит к заносу машины. В зависимости от изменения расстояния между элементами задней подвески и кузовом давление в приводе задних тормозов (по сравнению с передними) ограничивается.

В результате блокировки задних колес (в зависимости от замедления и загруженности автомобиля) не происходит или она возникает значительно позже.


Рабочий контур делится на основной и вспомогательный. Если система исправна, то работают оба, но при разгерметизации одного - другой продолжает работать, становясь вспомогательным (аварийным). Распространены три компоновки разделения:
  • 2 + 2 подключенных параллельно (передние + задние)
  • 2 + 2 подключенных диагонально (правый передний + левый задний и т. д.)
  • 4 + 2 тормозных механизма (в один контур подключены тормозные механизмы всех колес, а в другой только два передних)

Схема компоновки гидропривода:
1 - главный тормозной цилиндр с вакуумным усилителем; 2 - регулятор давления жидкости в задних механизмах; 3-4 - рабочие контуры.

На многих машинах в тормозной привод встраивают антиблокировочные системы (АБС). Конструктивно АБС - это совокупность датчиков, модуляторов и блока управления. При торможении блок управления анализирует поступающую от датчиков информацию о скорости автомобиля и угловой скорости вращения колес, отслеживает работу исполнительных механизмов, которые регулируют давление жидкости в том или ином колесном механизме, не давая ему заблокироваться в случае экстренного торможения.

Таким образом, для любого состояния дороги определяется режим «относительного скольжения», обеспечивающего минимальный тормозной путь, и полная блокировка колес становится невозможной при любом усилии на педаль тормоза.

Тормозные механизмы
Разделяют на дисковые и барабанные.

Дисковые бывают с подвижным или неподвижным суппортом. Наибольшее распространение получили механизмы с подвижным суппортом, которые исключают неравномерный износ колодок. Еще одной особенностью механизма с подвижным суппортом является меняющееся расстояние от внешнего габарита до колесного диска в зависимости от состояния колодок.

Положение суппорта: а - с изношенными колодками; б - после установки новых колодок.

Дисковые тормоза эффективнее барабанных и работают в более высоком температурном режиме. Для лучшего отвода тепла из рабочей зоны часто используют вентилируемые диски. Его увеличенная толщина позволяет разместить между поверхностями трения ребра жесткости, которые обеспечивают принудительную циркуляцию воздуха. При вращении создается центробежная сила, она заставляет поступающий воздух устремляться от центра к краям диска. Нагретый воздух выбрасывается в окружающую среду, а вентилируемый диск охлаждается.

Барабанные механизмы устанавливают обычно на задние колеса. В процессе работы зазор между колодкой и барабаном увеличивается. Для его устранения предназначены механические регуляторы. Износ колодок компенсируется их самоподводкой, происходящей, как правило, при резком торможении. Теплоотвод осуществляется через колодочные накладки, массивную металлическую основу и ребра охлаждения тормозного барабана.

Вспомогательная (аварийная) система

Начинает действовать при разгерметизации одного из рабочих контуров (вытекает тормозная жидкость). В этом случае в бачке с тормозной жидкостью, разделенном на два независимых объема, уровень понижается до критической отметки. Далее он продолжает понижаться только в объеме неисправного контура, а объем исправного сохраняет критический уровень жидкости.
Стояночная система

Имеет механический привод, как правило, на задние колёса. Рычаг стояночного тормоза соединяется тонким тросом с задними механизмами, в которых находится устройство, приводящее в действие штатные или дополнительные (стояночные) колодки.
Вопросы по работе
Каков срок службы тормозных колодок?

Для большинства автомобилей пробег колодок до полного износа составляет до 60 000 км при езде в обычном режиме. Срок службы зависит от стиля вождения, а наличие дефектов на поверхности диска может заметно его сократить. Подробнее в статье - как определить износ колодок.

Каковы температуры торможения?

Температуры, возникающие при трении между колодками и дисками, в норме не превышают 370°С даже в условиях интенсивного движения. При спортивной езде - порядка 480-650°С являются обычной, возрастая до 820°С, Примерно до такой температуры нагреваются колодки машины, когда они приобретают красноватый оттенок.

Не стоит приобретать спортивные колодки из-за того, что любите быструю езду. Подавляющее большинство их нуждается в предварительном «разогреве» и не будут эффективно работать при обычных температурах, а это чревато аварийной ситуацией.

Почему педаль тормоза становиться мягкой или жесткой?

Зачастую педаль тормоза кажется в первое время «мягкой» после установки новых колодок. Необходим некоторый промежуток времени для притирки трущихся поверхностей. «Жесткой» педаль становится после некоторого времени.

Есть ли преимущества в перфорированных дисках?

Они имеют некоторые преимущества - разрушают поверхностную пленку, образующуюся при перегревании тормозов, поддерживают чистоту поверхности тормозной колодки, удаляя продукты сгорания, образующиеся на трущихся поверхностях под воздействием высоких температур.

Как развивалась тормозная система?
Даже на дешевых машинах барабанные тормоза исчезают, а система АБС обязательна для всех новых авто. Взамен появляются дисковые тормоза, которые обладают большей эффективностью. Производители устанавливают на передней оси вентилируемые диски, а на задней - дисковые без вентиляции. Это понятно, ведь нагрузка на задние тормоза меньше, чем на передние.

Путь от момента нажатия на педаль тормоза до начала торможения составляет: при скорости 20 км/ч - 4 м, 40 - 8 м, 60 км/ч - 12 м, 80 - 16 м, 100 км/ч - 20 м. Соответственно тормозной путь в этих случаях составляет: 3, 11, 24, 42, 66 м. Дистанция до впереди идущего автомобиля должна быть не менее: при скорости 40 км/ч - 20 м, 50 - 25 м, 80 км/ч - 80 м. В дождь дистанция должна быть увеличена в полтора раза.


С повышением скорости автомобилей возросла мощность тормозной системы, значит требуется дополнительное охлаждение. Стали применять диски с перфорацией и дополнительными канавками, которые ранее были привилегией спортивных машин. Их устанавливают на мощных авто в базовой комплектации. Из автоспорта перешли керамические тормозные диски. Они обладают большей прочностью и быстрее охлаждаются, по сравнению с чугунными. Возможно, «керамика» в будущем будет ставиться на машины среднего класса.

Главное достоинство керамических дисков - они не перегреваются при интенсивном торможении. По этой причине их применяют в автоспорте и на спортивных машинах в качестве опции.

Новинка тормозной системы - система Brake Assist. Суть в том, что радар, установленный на бампере определяет расстояние до впереди идущего автомобиля. Если это расстояние, по его мнению будет критическим, то система подает сигнал на привод тормозов. Он приближает колодки к диску всего на несколько десятых долей миллиметра. При нажатии на педаль тормоза в этот момент, система Brake Assist позволяет сократить тормозной путь.

Последнее веяние - тормоза без механической связи. Они управляются электронными устройствами по проводам, никакой механической связи нет. Некоторые производители применяют электронные тормоза на концепт карах, но в серийное производство не запускают.

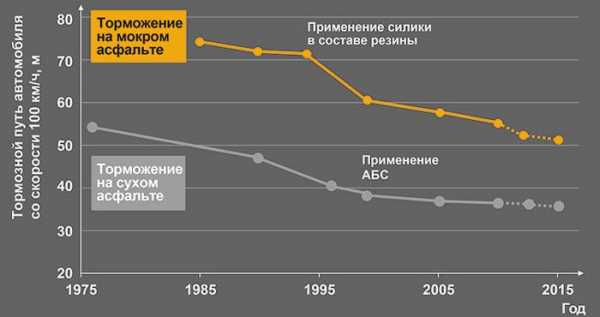

На современных авто тормозной путь со 100 км/ч до полной остановки составляет 40-45 метров. На некоторых машинах - до 38 метров. Если посмотрим на 20 лет назад, тогда он составлял 50-60 метров. Прогресс очевиден.

amastercar.ru
