Дисковая блокировка дифференциала – Выбираем блокировку дифференциала на ВАЗ (Часть 2)

Содержание

виды, устройство и принцип работы

Блокировка дифференциала — это дополнительное конструктивное решение, позволяющее компенсировать его основные недостатки. Если на сухой ровной дороге дифференциал обеспечивает безопасное маневрирование и комфорт, то при выезде на пересеченную местность или во время движения по скользкому дорожному покрытию он может вообще лишить автомобиль возможности передвигаться. Чтобы этого не происходило, необходимо ограничить функциональность узла или полностью отключить его на некоторое время. Но методы блокировки дифференциала настолько разнообразны, что нужно рассмотреть основные из них по отдельности.

Главный недостаток дифференциала

Распределение крутящего момента дифференциалом

Дифференциал служит для распределения крутящего момента, поступающего от главной передачи, между полуосями ведущих колес. Крутящий момент постоянен, но соотношение его величины на ведущих колесах в определенных ситуациях должно быть различным.

Эта функция важна, когда автомобиль входит в поворот: внешнее колесо движется по большему радиусу и, соответственно, проходит за равный промежуток времени больший путь, чем внутреннее колесо. Чтобы «успеть» это сделать, угловая скорость внешнего колеса на время прохождения поворота должна повышаться.

Из-за смены направления движения центр тяжести автомобиля смещается в сторону поворота. В результате увеличивается сила сопротивления качению, и внутреннее колесо оказывается под большей нагрузкой, чем внешнее. Оно снижает скорость, дополнительно нагружая свою полуось.

На этом этапе в корпусе дифференциала из-за снижения угловой скорости более нагруженной полуоси внутреннего колеса начинают вращаться сателлиты. Они сообщают больший крутящий момент второй полуоси. Внешнее колесо повышает угловую скорость пропорционально тому, насколько ее снизило внутреннее колесо. Благодаря точному соотношению угловых скоростей машина проходит поворот плавно, без прыжков и пробуксовки.

Тот же принцип распределения крутящего момента действует в ситуации, когда одно из колес буксует в грязи, на льду или попадает на ухаб. Оно получает больший крутящий момент, ослабляя тяговую мощность колеса, находящегося в хорошем сцеплении с дорогой. Критическая ситуация может возникнуть при распределении в процентном соотношении 0% к 100%: автомобиль перестанет двигаться.

Чтобы машина сдвинулась с места, необходимо перераспределить крутящий момент, сообщив большее его значение нагруженному колесу. При работающем дифференциале сделать это невозможно. Поэтому его частично или полностью блокируют.

Типы блокировки

Блокировать работу механизма можно методом прямого соединения его корпуса с нагруженной полуосью или ограничив возможность сателлитов вращаться.

Блокировка имеет следующие виды:

  1. Полная: величина передаваемого крутящего момента достигает 100 %. Детали узла соединяются жестко, лишая его возможности выполнять свои функции.
  2. Частичная: крутящий момент в определенном соотношении распределяется дифференциалом принудительно и за счет ограничения работы его составных частей.

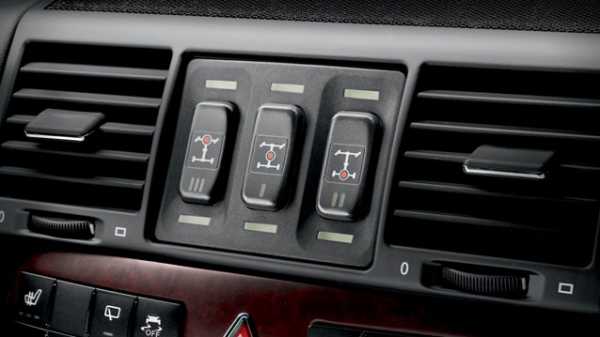

Ручная блокировка дифференциала полноприводного автомобиля

В зависимости от степени участия водителя, блокировка дифференциала может производиться в ручном или автоматическом режиме:

  1. Принудительную блокировку выполняет водитель по мере необходимости (ручная блокировка). Для этого используют кулачковый дифференциал.
  2. Самоблокирующийся дифференциал накладывает ограничения на работу автоматически (автоматическая блокировка). Необходимость блокировки и ее степень определяются разностью крутящих моментов на полуосях ведущих колес или их угловых скоростей. Некоторые разновидности таких систем используют датчик блокировки дифференциала.

Виды блокирующих устройств

Устройство блокировки узла зависит от его типа и применяемого механизма. Различный функционал накладывает ограничения и определяет возможность использования в межколесных или межосевых дифференциалах.

Кулачковое блокирующее устройство

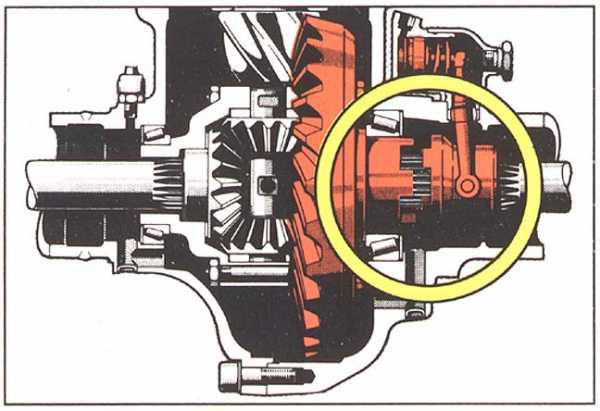

Кулачковая муфта блокировки дифференциала

Принудительная блокировка ручным способом осуществляется кулачковой муфтой (на рис. выделена желтой окружностью). Муфта выполняет полную блокировку механизма, жестко соединяя его корпус с нагруженной полуосью.

Кулачковый дифференциал приводят в действие следующие виды приводов:

  1. механический;
  2. гидравлический;
  3. пневматический;
  4. электрический.

Они включаются с помощью рычажного механизма или специальной кнопки на приборной панели (для электропривода).

Благодаря универсальности кулачковый дифференциал применяют на межосевых межколесных механизмов.

Самоблокирующийся дифференциал и его разновидности

Устройство самоблокирующегося (автоматического) дифференциала использует принцип повышения сил трения при изменении условий нагрузки на полуоси ведущих колес. Поэтому его другое название – «дифференциал повышенного трения» или LSD (Limited Slip Differential).

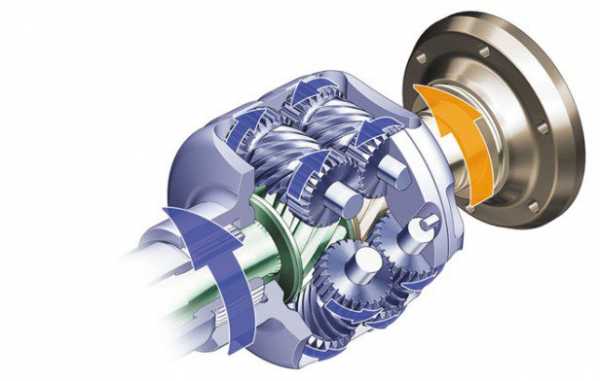

Червячный дифференциал повышенного трения Torsen

Самоблокирующийся дифференциал имеет четыре основные разновидности, зависящие от способа увеличения трения:

  1. дисковый;
  2. червячный;
  3. вискомуфта;
  4. электронная блокировка.
Дисковый механизм

Дифференциал повышенного трения, в котором применяется дисковая муфта, использует принцип автоматической блокировки при изменении угловых скоростей полуосей: чем больше их разность, тем выше степень перераспределения крутящего момента.

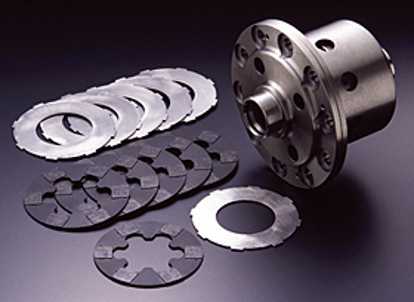

Дисковый дифференциал

В LSD этого вида трение создается между пакетами фрикционных дисков. Один фрикционный пакет имеет жесткое соединение с чашкой дифференциала, другие – с полуосями.

При равных скоростях вращения ведущих колес фрикционные пакеты вращаются с одинаковой скоростью. Когда угловая скорость меняется, диски ускоряющейся полуоси передают часть крутящего момента на другую полуось (частичная блокировка) за счет увеличивающейся силы трения с фрикционным пакетом корпуса (чашки).

Степень сжатия в дисковом дифференциале бывает постоянная (осуществляемая пружинами) или переменная (регулируемая гидроприводом).

Червячный механизм

Сателлиты и полуоси, имеющие в качестве привода червячную передачу, нашли широкое применение для создания LSD, который блокируется за счет разности крутящих моментов.

Такая система LSD с червячным приводом называется Torque Sensing (чувствительность к крутящему моменту) или сокращенно – Torsen. Принцип работы червячного механизма предельно прост: повышение крутящего момента на одной полуоси приводит к частичной блокировке и его передаче на другую полуось. При этом никаких дополнительных систем или узлов не требуется: червячный узел является изначально самоблокирующимся за счет свойств привода, в котором червячную шестерню не могут приводить в движение другие шестерни.

Червячный привод используют в межколесных и межосевых дифференциалах различных типов машин.

Вискомуфта

Вискомуфта состоит из набора близко размещенных между собой перфорированных дисков, помещенных в герметичный корпус с силиконовой жидкостью, которые соединены с чашкой и приводным валом.

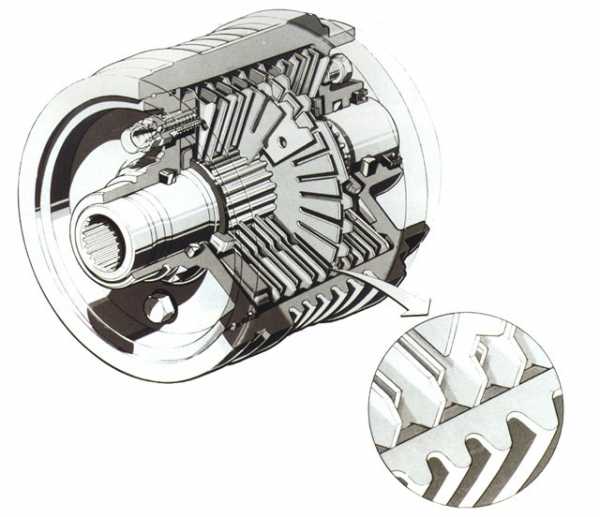

Вискомуфта

При равенстве угловых скоростей узел работает в обычном режиме. Его блокировка происходит, когда скорость вращения вала увеличивается: диски, расположенные на нем, увеличивают скорость вращения и, перемешивая силикон, приводят к его затвердеванию. Диски чашки принимают и передают крутящий момент на другой вал, усиливая его тяговую мощность.

LSD, функции блокировки в котором выполняет вискомуфта, имеет большие габаритные размеры и применяется в межосевых дифференциалах. Также вискомуфта может работать в полноприводном автомобиле в качестве дифференциала, полностью выполняя его функционал.

Но у нее есть серьезный недостаток: возможный перегрев и периодическая несовместимость с системой ABS. Это привело к тому, что в современных автомобилях вискомуфта используется крайне редко.

Электронная блокировка

Дифференциал повышенного трения, в котором используется система электронной блокировки, реагирует на изменение угловых скоростей ведущих колес.

Управление дифференциалом производится с помощью программного обеспечения. В случае увеличения скорости вращения одного колеса в тормозной системе создается давление, и его скорость снижается. При этом тяговая мощность становится выше, а крутящий момент передается на другое колесо.

Таким образом,дифференциал не оснащается дополнительными элементами и не блокируется, то есть не является LSD по сути. Перераспределение крутящего момента и выравнивание угловых скоростей производится под действием тормозной системы, которая программно управляется антипробуксовочной системой.

Подведем итог

Блокировка дифференциала – важная функция, обеспечивающая безопасность движения и улучшающая управляемость автомобиля в критических ситуациях. Возможность автоматически заблокировать буксующее колесо или ось освобождает водителя от дополнительных действий при смене дорожного покрытия.

techautoport.ru

Необходимый минимум про самоблоки (LSD) — часть 2. — DRIVE2

Ну что же, вроде предыдущая часть заинтересовала общественность, продолжаем помалу.

Сегодня поговорим о так называемых «дисковых» самоблокирующихся дифференциалах, они же Clutch Type LSD.
Бывает их несколько разновидностей, но в широком ходу, по сути, только одна — с нажимными дисками:

Полный размер

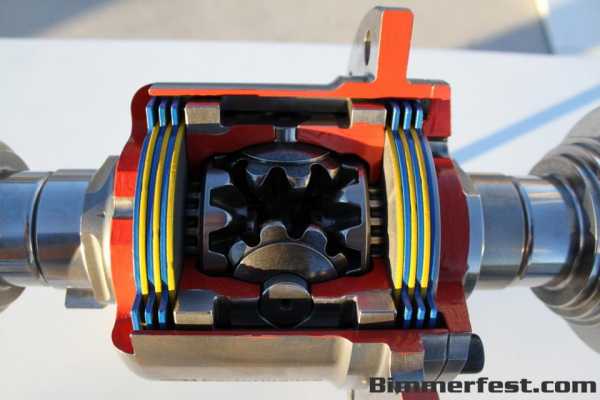

Именно так выглядят заводские самоблоки БМВ, да и подавляющее большинство дифференциалось от всех именитых контор выполнены по такой структуре, отличаются мелочами принципиально ни на что не влияющими.

Основой конструкции являются пакеты фрикционных колец, в общем случае расположенных через одно. Четные соединены с полуосью, нечетные с корпусом дифференциала. Пакетов таких два, по одному на полуось. Между пакетов размещен, по сути своей, обычный свободный дифференциал. Причем количество сателлитов может быть разным — два или четыре, соответственно и осей сателлитов либо одна, либо две. Отличие этого «почти свободного дифференциала» от того, что в учебниках в том, что корпус не цельный, а из двух половин, между которыми в особой форме гнездах зажаты оси сателлитов. Вот эти то половинки корпуса как раз и называются нажимными дисками, причем они жестко соединены с корпусом дифференциала с помощью пазов и могут вращаться только вместе с ним.

Весь бутерброд из «недодифференциала» и двух пакетов фрикционов сжаты вместе с помощью пружин преднатяга. Пружины могут быть какие угодно — конусные между корпусом и фрикционами, листовые между шестернями полуосей, винтовыми опять же между шестеренок. Масса вариантов, но суть одна — весь пакет в состоянии покоя плотно стянут.

Как это все работает шикарнейшим образом показано вот в этом ролике:

Пересказывать все не вижу смысла, остановлюсь на ключевых моментах:

1. Силы реакции в зубья шестерен раздвигают шестерни полуосей, как следствие через нажимные диски усилие передается на пакеты фрикционов, заставляя их сжимать плотнее и меньше проскальзывать.
2. Гнезда оси сателлитов выполнены таким образом, что при воздействии

www.drive2.ru

Блокировки. Какие они бывают, чем хороши и чем чреваты. — DRIVE2


На заре автомобилестроения инженеры поняли, что сплошная ось для пары колес вредна. Автомобиль по прямой ездит не то чтобы редко, а прямо-таки никогда. Поэтому каждая покрышка проходит свой путь. Быстрый износ шин и нежелание автомобиля поворачивать заставили искать решение. Придумали. Ось разделили надвое, на полуоси, а между ними поставили дифференциал. Теперь на прямой колеса стали крутиться одинаково, а в поворотах – с разной скоростью. Но покрытие не всегда равномерное. Скажем, под одним колесом камень, а под другим рыхлый песок. Соответственно, одному колесу крутиться легче. Вот его-то дифференциал и крутит. А то, которому труднее, не хочет. Появился эффект буксования одним колесом. И даже привод на все четыре колеса проблему не исключил – буксуют по одному колесу спереди и сзади. Теперь встала задача пробуксовку исключить. Для этого и придумали блокировки.

Полная принудительная блокировка. Обычный открытый дифференциал дополнен механизмом, жестко фиксирующим сателлиты. В результате полуоси не могут крутиться с разной скоростью, и усилие от двигателя распределяется поровну между колесами. Наиболее универсальны, но требуют внимания. Использовать осторожно: перед установкой выяснить, выдержит ли трансмиссия такую переделку.

ЧТОБЫ КОЛЕСА НЕ СКОЛЬЗИЛИ
Если рассматривать полноприводной автомобиль, то ему надо три дифференциала: один распределяет крутящий момент между осями (межосевой) и два – между колесами на одной оси (межколесный). А у настоящего внедорожника, с колесной формулой 4х4, все они должны быть блокируемыми.

Большинство современных внедорожников оснащается противобуксовочными системами, которые уменьшают эффект пробуксовки одного из колес. Действуют они по тому же принципу, что и ABS, только наоборот. На каждом из колес установлен датчик, показывающий скорость его вращения. Компьютер считывает показания этих датчиков, и если одно из колес начинает вращаться слишком быстро – то есть наступает пробуксовка, дает команду тормозной системе притормозить это колесо. Некоторые системы еще при этом уменьшают подачу смеси в цилиндры двигателя – придушивают мотор. В большинстве случаев работы этих противобуксовочных систем вполне достаточно, чтобы исключить сильное проскальзывание колес. Иногда они работают настолько эффективно, что диву даешься. Конечно, при частой внедорожной эксплуатации такие системы заметно повышают износ тормозных колодок и дисков, но это, как вы поймете из статьи, вовсе не самое большое из зол. Если же автомобиль не оснащен противобуксовочной системой или ее действия владельцу кажутся недостаточными, можно дополнительно осн

www.drive2.ru

Блокировка дифференциала — DRIVE2

Особенностью работы свободного дифференциала является то, что при пробуксовке одного колеса (ведущей оси) на другое передается крутящий момент, недостаточный для движения. Блокировка дифференциала предназначена для увеличения крутящего момента на колесе (оси) с лучшим сцеплением.

Для того, чтобы заблокировать дифференциал необходимо выполнить одно из двух действий:

1. соединить корпус дифференциала с одной их полуосей;
2. ограничить вращение сателлитов.

В зависимости от степени блокирования блокировка дифференциала бывает полной или частичной. Полная блокировка дифференциала предполагает жесткое соединение частей дифференциала, при котором крутящий момент может полностью передаваться на колесо с лучшим сцеплением.

Частичная блокировка дифференциала характеризуется ограниченной величиной передаваемого усилия между частями дифференциала и соответствующего ей увеличения крутящего момента на колесе с лучшим сцеплением.

Величина повышения крутящего момента на свободном колесе оценивается коэффициентом блокировки. Другими словами, коэффициент блокировки выражает отношение крутящего момента на отстающем (свободном) колесе к моменту на забегающем (буксующем) колесе. Для симметричного свободного дифференциала коэффициент блокировки 1, т.к. крутящие моменты на каждом из колес всегда равны. В заблокированном дифференциале коэффициент блокировки может находится в пределе 3-5. Дальнейшее увеличение коэффициента блокировки нежелательно, т.к. может привести к поломке элементов трансмиссии.

Блокировка дифференциала применяется как на межколесных дифференциалах, так и на межосевых дифференциалах. Блокировка переднего межколесного дифференциала полноприводного автомобиля обычно не производится, чтобы не снижать управляемость.

Блокировка дифференциала может осуществляться принудительно и автоматически. Принудительная блокировка дифференциала производится по команде водителя, поэтому другое ее название ручная блокировка. Автоматическая блокировка дифференциала выполняется с помощью специальных технических устройств – самоблокирующихся дифференциалов.

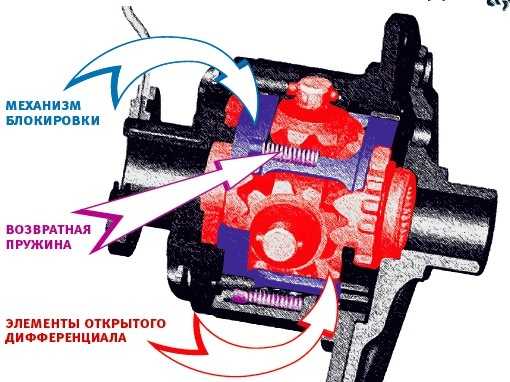

Принудительная блокировка дифференциала

Принудительная блокировка дифференциала производится, как правило, с помощью кулачковой муфты, обеспечивающей жесткое соединение корпуса дифференциала и одной из полуосей.

Замыкание (размыкание) кулачковой муфты производится с помощью механического, электрического, гидравлического или пневматического привода.

Механический привод объединяет рычаг и тросы или систему рычагов. Блокировка дифференциала производится водителем путем перемещения рычага в определенное положение на неподвижном автомобиле.

Гидравлический привод блокировки дифференциала включает главный и рабочий цилиндры. Исполнительным элементом пневматического привода является пневмоцилиндр (пневмокамера). В электрическом приводе для замыкания муфты используется электродвигатель. Включение блокировки дифференциала (инициация привода) производится путем нажатия соответствующей кнопки на панели приборов.

Жесткая принудительная блокировка применяется для преодоления автомобилем труднопроходимых участков, а при их прохождении обязательно выключается. Применяется в межколесны

www.drive2.ru

Виды блокированных дифференциалов — DRIVE2

Т.к. планируется установка в мою С56 блокированного дифференциала, то задался вопросом, какой же больше подойдёт для моей езды?!
Наткнулся на очень полезную статью:
www.flashracing.ru/2009/1…differencialy-vsyo-o-nix/
пройдя по ссылке более полная информация будет обильно сдобрена разьяснительными схемами, фотками и чертежами блокировок.

Для себя я выделил следующее:

Дифференциал — это механическое устройство, которое передает вращение с одного источника на два независимых потребителя таким образом, что угловые скорости вращения источника и обоих потребителей могут быть разными относительно друг друга и их соотношение может быть непостоянным.

То есть его назначение состоит в следующем:

Позволяет колёсам вращаться с разными угловыми скоростями (из-за этого дифференциал и получил своё название).
Передаёт крутящий момент от двигателя на ведущие колёса.
Служит дополнительной понижающей передачей

Обычный «классический» дифференциал

Классические автомобильные дифференциалы основаны на планетарной передаче Карданный вал через коническую зубчатую передачу передает вращение на редуктор . Редуктор через независимые друг от друга шестерни вращает полуоси . Такое зацепление имеет не одну, а две степени свободы, и каждая из полуосей вращается с такой скоростью, с какой может. Постоянна лишь суммарная скорость вращения полуосей. В переднеприводных автомобилях семейства ВАЗ таких как ВАЗ 2108—2112 и т.д. применён дифференциал объединённый с Главной передачей.

дифференциал делит усилие (крутящий момент от двигателя) поровну между колёсами, а величина этого усилия зависит от сцепления колёс с дорогой. Если одно из колёс находится на льду (а ещё лучше в воздухе, для наглядности примера), то оно не может передать НИЧЕГО! Во что ему упереться? Следовательно и на противоположном колесе тяговое усилие будет равно нулю — машина никуда ехать не будет.

Запомните дифференциал всегда делит момент между колёсами в пропорции 50/50.

Дифференциалы самоблокируемые, делятся на два класса:

1. — блокирующиеся от разности скоростей, ведущих колёс машины.

2. — блокирующиеся от прилагаемого к ведущим колесам, момента силы.

Ручная блокировка дифференциала

По команде из кабины шестерни дифференциала блокируются, и колёса вращаются синхронно. Таким образом, дифференциал стоит блокировать перед преодолением сложных участков пути (вязкий грунт, препятствия), и затем отключать блокировку после выезда на обычную дорогу. Применяется в вездеходах и внедорожниках.

При езде на таких автомобилях чаще всего не рекомендуется включать блокировку, когда автомобиль движется. Также нужно знать, что крутящий момент, создаваемый мотором, настолько велик, что может сломать механизм блокировки или полуось. Обычно производители автомобиля отдельно указывают рекомендованную максимальную скорость движения при заблокированном дифференциале, в случае ее превышения возможны поломки трансмиссии. Включенная блокировка, особенно в переднем мосту, отрицательно влияет

www.drive2.ru

Блокировка дифференциала ВАЗ 2101 дисковая

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

clubturbo.ru

Дифференциал с повышенным внутренним сопротивлением — Википедия

Дифференциал с повышенным внутренним сопротивлением (также: дифференциал ограниченного проскальзывания (LSD), дифференциал повышенного трения, самоблокирующийся дифференциал) — это дифференциал, механика работы которого за счёт конструктивно заложенного повышенного внутреннего сопротивления между некоторыми вращающимися деталями позволяет такому дифференциалу без каких-либо управляющих воздействий извне выравнивать самостоятельно угловые скорости ведущего и ведомых звеньев вплоть до полной их взаимной блокировки и превращения всего дифференциала в прямую передачу.

Следует иметь в виду, что в англоязычной литературе данные дифференциалы обозначаются как «LSD (Limited-Slip Differential)», т.е. дифференциал ограниченного проскальзывания, и данный термин не определяет физического принципа работы устройства, наличия управления им и т.д. Имеет значение лишь сама функция блокировки неконтролируемой разницы в угловых скоростях приводов («проскальзывания»). «Ограниченность проскальзывания» подразумевает некий заданный предел разницы угловых скоростей, при превышении которого начинает срабатывать блокировка.

Преимущества[править | править код]

Основное преимущество дифференциала с повышенным внутренним сопротивлением (далее — ДПВС) можно увидеть, рассмотрев случай с обычным (или «открытым») дифференциалом, у которого одно колесо вообще не имеет контакта с дорогой. В этом случае второе колесо, контактирующее с дорогой, будет оставаться неподвижным, и первое, не контактирующее с дорогой колесо, будет вращаться свободно — передаваемый крутящий момент будет равным на обоих колёсах, но не будет превышать порогового значения момента, необходимого для движения транспортного средства, и поэтому транспортное средство будет оставаться неподвижным. В обычных автомобилях, движущихся по асфальтовым дорогам, такая ситуация маловероятна, и поэтому для таких автомобилей обычный дифференциал вполне подойдёт. При вождении в более сложных условиях, например, при движении в грязи или по бездорожью, подобные ситуации случаются, и наличие дифференциала с повышенным внутренним сопротивлением позволяет не останавливать движение. За счёт ограничения разницы в угловых скоростях колёс полезный момент передаётся до тех пор, пока хотя бы одно из колёс имеет сцепление с дорогой.

Коэффициент блокировки[править | править код]

Коэффициент блокировки есть важнейшее оценочное свойство любого ДПВС. В информационных материалах о ДПВС этот коэффициент может выражаться двояко и несколько отличаться по смыслу толкования, хотя в обоих случаях подразумевать одно и то же, только с разных точек зрения.

В иностранной технической литературе КБ обычно выражается посредством процентного значения в десятках процентов в диапазоне от 20 % и выше. Цифра обозначает покрываемую конкретным ДПВС ширину диапазона относительного распределения крутящего момента между колёсами/осями от заложенного в дифференциала статического (с поправкой на его возможную несимметричность) до максимального уровня в 100/0, в пределах которого ДПВС может обеспечить взаимную блокировку. Данное определение подпадает под англоязычный термин Locking Effect («блокировочный эффект»). В русскоязычной технической литературе КБ выражается через число от 2 и выше (обычно, без десятичных дробей), обозначающее максимально возможную разницу в крутящих моментах (разницу в силе тяги) на колёсах/осях, в пределах которой данный ДПВС может обеспечить их взаимную блокировку. Данное определение КБ соответствует английскому термину Torque Bias («сдвиг момента»).

Показано соотношение между КБ в числовом и процентном значениях

Хотя оба понятия КБ предполагают под собой разные формулы подсчёта, абсолютно любой ДПВС может быть корректно оценён любым из них. При этом, каждое из двух значений КБ можно соотнести с общим оценочным показателем, а между обеими значениями всегда имеется взаимооднозначное соответствие. Так, например, значение КБ=50 % и КБ=3 означает в обоих случаях одно и то же: что ДПВС с указанными КБ допускает перераспределение крутящего момента между колёсами/осями в соотношении не более чем 75/25, что с одной стороны даёт 50 % полного диапазона возможного перераспределения эффективно используемого крутящего момента (75-25=50), а с другой стороны даёт 3-х кратную разницы в возможной силе тяги (75/25=3). Числовое (не процентное) значение КБ, возможно, здесь более интуитивно понятно, тем более, что помимо своего основного смысла, оно предполагает аналогичную разницу в допустимой силе сцепления колёс/осей с поверхностью, что в том же случае КБ=3 означает, что максимально эффективное использование мощности двигателя на этом ДПВС возможно только если сила сцепления каждого колеса с поверхностью дороги будет отличаться не более чем в три раза.

Простой (свободный) дифференциал не позволяет получить какую-либо разницу в эффективно-используемых крутящих моментах на ведомых звеньях, здесь разница между силой тяги обоих колёс/осей практически нулевая на любых режимах, КБ такого дифференциала равен 0 % или 1. Прямая передача или заблокированный дифференциал позволяют весь эффективно используемый крутящий момент реализовать на любом ведомом звене, здесь любое колесо/ось могут обеспечить всю тягу при нулевой уровне тяге на другом колесе/оси, а КБ в данном случае равен 100 % или бесконечности.

ДПВС может иметь два верхних значения КБ — по одному для каждой ветви мощности. Такое возможно в случаях несимметричного дифференциала, когда КБ получает поправку на несимметричность — то есть, верхние значения КБ для каждой из сторон отличаются друг от друга на разницу в соотношении раскладываемых крутящих моментов (например, в несимметричном заднем кулачковом межколёсном ДПВС грузового автомобиля ГАЗ-66, раскладывающим крутящий момент по колёсам в соотношении ≈(60/40), значения КБ для правого и левого колёс равны, соответственно, 3.1 и 2.1). И такое возможно в симметричных дифференциалах, когда это конструктивно допустимо механикой работы блокировки (например, в симметричном червячном ДПВС Torsen Type-1 разные значения КБ можно реализовать через разные углы нарезки зубьев в каждой паре сателлит-шестерня).

Обычно под КБ конкретного ДПВС подразумевается его максимальный КБ. При этом у любого ДПВС существует значение так называемого начального КБ, которое обычно не декларируется.

Преднатяг[править | править код]

Под этим термином подразумевается создание в ДПВС внутреннего сопротивления взаимному вращению ведомых звеньев в статике, то есть, при отсутствии подачи на дифференциал какого-либо самого минимального крутящего момента. Величина уровня преднатяга определяется усилием, необходимым для сдвига (поворота) любой ведомого звена дифференциала при неподвижном ведущем звене. В свободном дифференциале уровень преднатяга близок к нулю. Преднатяг, если он есть, «работает» всегда, независимо от того, нагружен ДПВС тяговым или тормозным крутящим моментом или не нагружен. Наличие преднатяга не есть обязательное условие работы ДПВС.

Так называемая «муфта преднатяга» предполагает под собой некое устройство внутри ДПВС, выполняющее вышеупомянутые функции и затрудняющее взаимное вращение ведомых шестерён дифференциала. Конструкция этого устройства не имеет универсального вида и на разных ДПВС может быть любой. Обычно это есть распорные пружины разной формы, дополненные дистанционными кольцами.

В пассажирских автомобилях как правило используются два типа ДПВС:

Дифференциалы обоих типов допускают наличие некоторой конструктивно запрограммированной разницы между крутящими моментами (в первом случае) или угловыми скоростями (во втором случае), но налагают механическое ограничение на возникновение большой их диспропорции.

Винтовая блокировка[править | править код]

Конструктивно дифференциалы с винтовой блокировкой могут быть выполнены на основе любого плоского однорядного или двухрядного планетарного механизма схем или с параллельными осями сателлитов, которые, в свою очередь, могут быть как одиночными, так и парными взаимозацепленными. Общем для любого вида исполнения будут две особенности: использование цилиндрических косозубых шестерён во всех парах зацепления и отсутствие фактических осей сателлитов как деталей. Винтовая передача, как таковая, здесь не используется, и широко употребимый термин происходит исключительно от визуального сходства сателлитов дифференциала с винтом, особенно на контрасте с его основными шестернями. А шестерни-сателлиты здесь вращаются не на осях, а в цилиндрических карманах, отфрезерованных в корпусе/водиле дифференциала. Идея блокировки основана на том, что в косозубом зацеплении под нагрузкой возникают осевые силы, стремящиеся раздвинуть по своим осям обе зацепленные шестерни в противоположные от плоскости контакта стороны, и здесь это свойство в первую очередь использовано в парах взаимозацепленных сателлитов, которые для этого получают некоторую осевую подвижность. Под тягой, при повороте или пробуксовке колеса, вращающиеся сателлиты расклиниваются в своих карманах, упираются торцами в корпус дифференциала, за счёт чего происходит их торможение и самовыравнивание угловых скоростей ведомых шестерён. Расклинивание сателлитов тем сильнее, чем выше передаваемый ими крутящий момент, но сам коэффициент блокировки определяется углом наклона зубьев зацепления и фрикционными свойствами пар контакта сателлит/корпус. Для усиления эффекта самоторможения в данных дифференциалах обычно применяют более чем минимально необходимые для плоского планетарного механизма три пары сателлитов — а именно, от четырёх до семи пар. И для усиления фрикционного эффекта в точках контакта торцов сателлитов с корпусом дифференциала могут применяться диски-прокладки из материала, создающего повышенное сопротивление при трении. В случае одиночных сателлитов работа дифференциала в принципе аналогична, с тем лишь отличием, что здесь в самоторможение вовлечены не только сателлиты, но и центральные шестерни дифференциала.

Ввиду того, что шестерни с косозубым зацеплением могут быть использованы на плоских планетарных механизмах любой схемы и формы, дифференциалы на их основе можно выполнить с практически любыми заданными передаточными отношениями в каждой паре звеньев ведущее-ведомое. Соответственно, такие дифференциалы могут быть как симметричные, так и несимметричные, и применяться в трансмиссии и как межколёсные и как межосевые. На этих дифференциалах активно используется преднатяг, а блокирующий момент здесь создаётся в тяговом режиме даже при отсутствии разницы в угловых скоростях на выходе. Но исключительно на косозубом зацеплении высокие значения коэффициента блокировки не доступны (обычно < 3), и для усиления эффекта такие дифференциалы могут дополняться фрикционными пакетами по типу дифференциалов с дисковой блокировкой.

Дифференциалы с винтовой блокировкой очень широко распространены по сей день. Основная их область применения — спортивные и гоночные автомобили. Также они применяются как тюнинговые для незначительного улучшения проходимости в дорожных автомобилях. Однако на истинно внедорожной технике они обычно не используются. Наиболее известны образцы от британской компании Quaife Engineering и американской Torsen NA Inc.. В первом случае дифференциал так и называется — Quaife. Во втором случае — это так называемые Torsen Type-2 и Torsen Type-3.

Червячная блокировка[править | править код]

Конструктивно все дифференциалы с червячной блокировкой выполнены на основе простых пространственных планетарных механизмов схемы с сателлитами на . Визуально пары зацепления солнце-сателлит здесь выглядят как червячная передача, в которой оси червячного колеса и самого червяка также перпендикулярны друг-другу и не пересекаются. В роли червяка и в роли червячного колеса здесь могут выступать как сателлиты, так и ведомые шестерни, и имеются разработки червячной блокировки с обеими вариантами распределения ролей между шестернями. Идея блокировки основана на том, что червячной передаче свойственно самоторможение в случаях направления мощности от червячного колеса к червяку, которое тем сильнее, чем больше угол наклона нарезки зубьев червяка к его оси вращения.

Хотя дифференциал с червячной блокировкой наиболее известен в варианте, разработанном американской Torsen NA Inc., — так называемый Torsen Type-1 — сама компания-разработчик почему-то избегает термина «червячная передача» при описании своего дифференциала. Зубчатая передача здесь декларируется как косозубая на перекрещивающихся осях, но не просто косозубая, а с некоей специфической, разработанной самой Torsen и запатентованной ими же формой зубьев Invex™, фактически являющейся частным вариантом эвольвентного зацепления. В русскоязычной инженерно-технической литературе считается, что в Torsen Type-1 роль червяков выполняют ведомые шестерни, а роль червячных колёс — сателлиты. Объяснение этому проистекает из разного угла наклона косозубой нарезки на ведомых шестернях и сателлитах. Необычная трёхрядная форма сателлита с прямозубым зацеплением по краям и косозубым в центре объясняется исключительно тем, что ввиду компоновки с перекрещивающимися осями конструктивно невозможно организовать через одну и ту же зубчатую нарезку одновременный зацеп как сателлитов с ведомыми шестернями, так и сателлитов между собой, и к повышению внутреннего сопротивления дифференциала эта особенность не имеет отношения. Обе ведомые шестерни здесь имеют сонаправленную нарезку зубьев и некоторую минимальную осевую подвижность, которая, как и в случае дифференциалов с винтовой блокировкой, необходима для сдвига обеих шестерён вдоль оси под нагрузкой, только в данном случае не для контакта с корпусом, а для их взаимного самоторможения друг о друга, что вносит существенный вклад в общее повышение внутреннего сопротивления. Дифференциал момент-чувствительный. Коэффициент блокировки в разных вариантах — 3-6. Дифференциал визуально и кинематически симметричен, и в случае межосевого использовался на модификациях AWD машин, изначально переднеприводных. Вообще, Torsen Type-1 есть один из наиболее известных моделей ДПВС. Он широко использовался в гоночных автомобилях WRC и Формулы-1 разных лет и в качестве межколёсного и в качестве межосевого. А на дорожных легковых автомобилях он стал совершенно однозначной ассоциацией с системами полного привода от Audi — Quattro — хотя в последних разработках Audi применяла и иные варианты. Среди внедорожных машин известным носителем данного ДПВС является Hummer h2.

Настоящими дифференциалами с червячной блокировкой и высокими (порядка 10 и даже выше) коэффициентами блокировки были американские и немецкие разработки для грузовых автомобилей повышенной проходимости. В данном случае конструкция планетарного механизма ДПВС предполагала тройные взаимозацепленные сателлиты, из которых два сателлита были червяками, а один — червячным колесом. Также, червячными колёсами были ведомые шестерни, а всего в дифференциале было 8 червяков и 6 червячных колёс двух типоразмеров. Основные попытки относительно массового применения этих ДПВС пришлись на предвоенные годы. В СССР этот тип ДПВС испытывался после войны, как в виде трофеев от Rheinmetall-Borsig AG, так и в виде домашних разработок «улучшенной» конструкции на основе немецкой. Данные по конкретным американским и немецким носителям отсутствуют, хотя считается, что дифференциалы с червячной блокировкой были широко распространены на различных грузовиках и тягачах для бездорожья и карьерных разработок. В СССР единственный более-менее массовый носитель — Урал-375Д. Современное использование — вероятно, нулевое.

Дисковая блокировка[править | править код]

Разобранный дифференциал с дисковой блокировкой

Конструктивно дифференциал с дисковой блокировкой всегда состоит из планетарного механизма схемы на конических шестернях, дополненного парой миниатюрных конических фрикционных муфт и парой многодисковых фрикционных пакетов, располагающихся по оси дифференциала с обеих его сторон между ведомыми шестернями и корпусом. Часть фрикционных дисков здесь зацеплена с корпусом дифференциала, а часть — с миниатюрным конусообразным сцеплением, которое сопрягается каждое со своей ведомой шестернёй (солнцем). Идея блокировки основана на том, что под нагрузкой в конических шестернях возникают осевые силы, стремящиеся раздвинуть зацепленные шестерни друг от друга, и в отличие от свободного дифференциала, где этот эффект стараются нивелировать, здесь именно за счёт него и происходит сжатие фрикционных пакетов между ведомыми шестернями и корпусом дифференицала, что в свою очередь приводит к выравниванию угловых скоростей. Помимо конических муфт и фрикционных пакетов для усиления эффекта здесь нередко используется распорная пружина, установленная между ведомыми шестернями. И для усиления эффекта эти дифференциалы обычно имеют не два, а четыре сателлита на крестообразном водиле.

Разработки подобных дифференциалов известны с довоенного периода — ими занимались американские фирмы LeTurno-Westinghouse и Borg Warner. Современный вид и дисковую блокировку дифференциалы приобрели в 60-х годах, когда появились относительно надёжные фрикционные материалы, что позволило делать всю систему компактной и пригодной для легковых автомобилей. Сегодня используются в качестве межколёсных в задних ведущих мостах как спортивных, так и внедорожных автомобилей. Надёжны, но могут требовать регулировки со временем.

Кулачковая блокировка[править | править код]

Кулачковый дифференциал Порше, применявшийся на KdF82

Конструктивно здесь возможны два варианта исполнения. В одном случае кулачковая муфта, состоящая из двух кулачковых дисков и промежуточного сепаратора с сухарями располагается между обеими ведомыми шестернями свободного дифференциала. Во втором случае, планетарная передача дифференциала вообще не имеет зубчатых колёс: эрзац-водилом дифференциала служит сепараторное кольцо, сателлитами являются сухари, а роль ведомых шестерён выполняют два кулачковых диска или кольца с волнообразным профилем сопряжённой с сепаратором поверхности. В обоих случаях идея блокировки основана на том, что при определённой разнице в угловых скоростях ведомых звеньев сухари расклиниваются между кулачковыми дисками/кольцами и практически моментально блокируют дифференциал. Блокировка здесь срабатывает только от разницы в угловых скоростях. До некоторого значения этой разницы дифференциал работает как свободный, по достижению — сразу блокируется, причём не важно, нагружен он крутящим моментом или нет. Какой-либо переходной режим частичной блокировки между свободным и заблокированным состояниями отсутствует.

Первые известные разработки кулачковых дифференциалов вероятно принадлежат Фердинанду Порше. Именно его дифференциал пошёл в серию на машинах KdF-Kübelwagen. Сегодня кулачковые самоблокирующиеся дифференциалы в основном используются как межколёсные в автомобилях повышенной проходимости и в военной технике (бронетранспортёрах и пр.).

Шариковая блокировка[править | править код]

Конструктивно дифференциалы с шариковой блокировкой представляют собой некий эрзац планетарной передачи симметричной схемы . Формально они не имеют ни шестерён, ни сателлитов в своей конструкции, но фактически, функции составляющих их деталей и общий принцип их работы идентичен конструкции и принципу работы любого настоящего планетарного дифференциала, а механика блокировки определяется повышением внутренного сопротивления работе, как и в остальных типах самоблокирующихся дифференциалов. В роли сателлитов здесь используются шарики, которые плотно набиты в закольцованные канавки в корпусе (водиле) дифференциала, и которые, как и настоящие сателлиты, контактируют одновременно друг с другом и с парой ведомых эрзац-шестерён (двумя солнцами). При небольшой разнице в угловых скоростях шарики, толкая друг-друга, перемещаются в закольцованной канавке в ту или другую сторону, обеспечивая дифференциальное вращение всей конструкции. При достижении некоего уровня разницы в угловых скоростях (пробуксовке) ведомых шестерён шарики не могут её (разницу) поддерживать, за счёт трения самотормозятся в своих канавках и тем самым создают блокировочный эффект.

Эта конструкция малоизвестна в мировом автопроме и всё её распространение, вероятно, ограничивается Россией и Украиной. Наиболее известные дифференциалы с шариковой блокировкой — это Автоматический Дифференциал Красикова и Автоматический Дифференциал Нестерова.

Дифференциал с вискомуфтой[править | править код]

Вязкостная муфта с открытым корпусом.

Конструктивно дифференциал состоит из простого планетарного механизма абсолютно любой схемы и вискомуфты, соединяющей два его любые звена (два любые вала подачи/снятия мощности). Вискомуфта может располагаться как внутри дифференциала и связывать два ведомых звена, так и снаружи и связывать ведущее и ведомое звено (на принципиальную работы всей системы расположение вискомуфты влияния не оказывает). Идея блокировки основана на свойствах вискомуфты выравнивать угловые скорости двух своих звеньев за счёт свойств дилатантной жидкости. Блокировка срабатывает только от разницы в угловых скоростях. Кратковременно допускается 100 % блокировка. Переходные режимы также активно используются.

Вязкостные ДПВС менее эффективны в сравнении с вышеупомянутыми механическими ДПВС, так как в них происходит рассеивание энергии. В частности, любая постоянная нагрузка, которая нагревает жидкость внутри муфты, приводит к неустранимым перманентным потерям «дифференциального эффекта».[1]

Данный ДПВС не стоит путать с использованием вискомуфты в системах так называемого полного привода по требованию.

Дифференциал с героторным насосом[править | править код]

В дифференциалах этого типа с одной стороны вращается корпус героторного насоса, а с противоположной стороны вращается вал, соединённый с зубчатым колесом, находящимся внутри насоса. Когда возникает разница в частотах вращения корпуса и зубчатого колеса, насос сжимает рабочую жидкость во внутренней полости насоса. Это обеспечивает передачу вращающего момента к колесу машины, имеющему более сильное сцепление. Системы, основанные на насосах, имеют верхнюю и нижнюю границы прикладываемого давления, и внутреннее демпфирование во избежание гистерезиса. Новейшие системы с героторными насосами имеют компьютерное регулирование выходной мощности, что обеспечивает более высокую подвижность и исключает колебания.

  1. Donnon, Martin et al. Zoom 67. — Express Motoring Publications, 2003. — P. 45–48. — «…the gel used can quite suddenly alter with massive temperature, and lose its ability to generate torque transfer.».
