Раздаточная коробка: устройство, принцип работы

Транспортные средства с полным приводом располагают раздаточной коробкой. На машинах с одним приводом такие коробки отсутствуют. Этот механизм служит для того, чтобы передавать и разделять крутящий момент ходовой части. Раздатка способна оказывать помощь при езде через непроходимые места транспортным средством. Находится это устройство сразу за коробкой переменных передач. Встречаются варианты, когда раздатка стоит отдельно либо в одной конструкции с КПП.

Содержание

• Устройство раздаточной коробки
• Разновидности понижающих коробок
• Назначение узлов и принцип работы раздаточной коробки
• Дифференциал межосевой
• Блокиратор для межосевого дифференциала
• Дифференциал Torsen
• Фрикционная муфта с множеством дисков
• Передача за счет цепи
• Почему раздаточная коробка имеет такое название
• Неисправности и ремонт раздаточной коробки
• Работа раздаточной коробки
• Роль раздаточной коробки

Устройство раздаточной коробки

Многие машины имеют различную конструкцию и свои особенности раздатки. Все имеют составляющие коробки:

• дифференциал под установку между осями;
• зубчатая/цепная передача крутящего момента;
• блокиратор под межосевой дифференциал;
• приводные валы, которые ставятся на оси вперед и назад;
• понижающая передача;
• вал ведущий.

В такой раздатке два используемых вала находятся связанными. Приводной вал получает крутящий момент благодаря использованию одной из возможных передач. Есть машины, не имеющие в своем наличии дифференциала между осями и понижающего ряда. Машины, чаще всего кроссоверы, не созданные для поездок по бездорожью, не имеют понижающей передачи.

Разновидности понижающих коробок

В наше время встречаются три разновидности раздаточных коробок:

• По разному количеству передач. По количеству передач существуют коробки одноступенчатые и двуступенчатые. Встречаются модели, у которых есть трехступенчатые передачи.
• По местонахождению приводных валов.
• По типам приводов ведущего моста.  Понижающие коробки имеют соосные и несоосные приводные валы.

Если говорить о местонахождении валов, то тут встречаются коробки дифференциальные, а также блокированные.

Назначение узлов и принцип работы раздаточной коробки

Дифференциал межосевой

Эта деталь служит для того чтобы поделить крутящий момент на каждую ось. Именно это приводит к работе приводных валов с разной скоростью. Данная особенность важна при развороте или повороте автомобиля. Каждое колесо проходит определенное расстояние, поэтому требуется чтобы они крутились с неодинаковой скоростью. В случаях, когда автомобиль не имеет раздаточной коробки с межосевым дифференциалом, решить эту проблему можно отключив одну из осей. У неопытных водителей это не вызовет затруднений.

Существует два вида таких дифференциалов:

• симметричные;
• несимметричные.

Отличаются они по работе тем, что на первом крутящий момент распределяется на равные части, а на втором он в определенной зависимости. Дифференциалы имеют высокую себестоимость, поэтому и ремонт их обходится недешево.

Блокиратор для межосевого дифференциала

Чтобы транспортное средство могло чувствовать себя комфортно в полевых условиях, дифференциал между осями имеет блокиратор. Эта деталь предназначена для того, чтобы при необходимости обеспечить вращение колес с одинаковой скоростью. На таком устройстве можно блокировать колеса автоматически или самостоятельно. Ремонт блокиратора — процесс трудоемкий.

Блокиратор для межосевого дифференциала очень часто осуществляет свою деятельность с помощью вискомуфты. Она является простым и незамысловатым устройством, которое позволяет выполнять блокирующие функции. Работает вискомуфта следующим образом: она имеет специальные диски, которые находятся внутри специальной жидкости. Определенное количество дисков присоединены к корпусу, а все остальные со ступицей. Когда колеса автомобиля начинают буксовать, одни диски начнут движение быстрее чем другие, за счет этого температура жидкости повышается, что обеспечивает соединение корпуса и ступицы.

Популярность эта система получила за счет низкой цены. Минусы системы:

• «запоздалое» срабатывание, из-за чего колеса автомобиля начинают буксовать;
• все блокирование дифференциала невозможно выполнить;
• при наличии в машине  ABS, блокиратор нельзя использовать из-за функциональных несостыковок;
• устройство перегревается при постоянной работе.

Дифференциал Torsen

Устройство работает за счет использования червячных передач. Когда автомобиль ровно идет по дороге, дифференциал делит  крутящий момент равномерно на каждую сторону оси. Но когда начинается буксировка, за счет использования червячной передачи, крутящий момент переходит на другую ось. Водители отмечают, такие устройства не обладают большим запасом прочности, поэтому часто приходится осуществлять ремонт. Ставится дифференциал Torsen на кроссоверах.

Фрикционная муфта с множеством дисков

Данное устройство представляет собой несколько дисков, которые имеют определенную степень сжатия. Оно предоставляет возможность распределить вращающий момент исходя из предоставленных условий. При обычной работе, момент распределяется равномерно. Во время буксировки муфты сжимаются, из-за чего происходит полная или частичная буксировка дифференциала. Чтобы муфта работала, к ней прикрепляют специальный привод, который бывает как электрическим, так и гидравлическим.

Не многие знают что проводится блокировка дифференциала вручную с помощью разных приводов. Некоторые транспортные средства могут блокироваться как в автоматическом режиме, так и в ручном.

Передача за счет цепи

Цепь в раздатке была создана для перераспределения крутящего момента. Цепная передача является взаимодействием двух колес с зубьями и самой цепи. Бывают случаи, когда в коробке вместо цепной передачи используют зубчатую передачу. Если говорить о надежности, зубчатая считается лучше.

Почему раздаточная коробка имеет такое название

Именовать раздаточную коробку стали из-за близости понятий с КПП. Крутящий момент передается при незначительной скорости транспортного средства, так как раздатка имеет демультипликатор или понижающую передачу. Таким образом машина способна передвигаться в тяжелых условиях, при отсутствии дороги. Кроссоверы не имеют такого устройства из-за того, что они не созданы для бездорожья.

Демультипликатор помогает машине уменьшить скорость вращения валов привода. По этой причине не теряется большой крутящий момент. Понижающий ряд позволяет автомобилю иметь еще несколько передач. В случае различных дорожных ситуаций у водителя будет больше возможностей правильно определить необходимое передаточное число.

Данное устройство позволило увеличить срок службы трансмиссии, что экономит средства автовладельца.

Неисправности и ремонт раздаточной коробки

Раздаточная коробка достаточно дорогое устройство, поэтому необходим правильный уход и своевременный ремонт для увеличения срока службы.

Очень часто водители жалуются на включение передач с затратой усилий. Чаще всего это возникает при изношенности штоков и вилок передач. Эта проблема часто вызывается за счет задиров на зубчатых колесах механизмов. Нельзя исключать плохую работу фиксаторов. Если штоки и вилки изношены, то сразу же необходимо произвести их замену.

При езде на автомобиле наблюдается автоматическое выключение передач. Это свидетельствует о том, что зубья шестерен изношены и требуют срочной замены. Также это говорит что могут быть неисправны крепления вилок.

Высокий уровень шума при работе раздаточной коробки говорит о многих факторах:

• плохой вязкости смазывающих веществ;
• порче зубчатых колес;
• неисправному сцеплению;
• высокого уровня изношенности подшипников.

Самостоятельно можно лишь заменить смазывающие вещества, а для всего остального необходимо обращать к специалистам. При малом количестве масла, его необходимо восстановить до нормы.

Встречаются случаи, когда масло вытекает из раздаточной коробки. Здесь причина может быть только одна — изношенные прокладки. Для устранения это проблемы необходимо разобрать коробку и заменить прокладку. За коробкой необходим уход. Периодически необходимо проверять уровень масла и восполнять его. При утечке масла надо проверить все сальники и затянуть крепления.

Ремонт всех неисправностей раздаточной коробки лучше доверить специалистам, поскольку многие неисправности не получится решить самостоятельно.

Исправная раздаточная коробка работает без постороннего шума. Она не должна перегреваться при переключении передач. Если эти условия соблюдаются, то смело можно сказать что коробка находится в исправном состоянии.

Если говорить о ремонте ее деталей, то тут сразу надо понять что это недешевая процедура. Чтобы отсрочить срок замены или ремонта раздаточной коробки, необходимо производить регулярный осмотр и проверку всего механизма. Многие водители, которые столкнулись с ремонтом раздаточной коробки знают, что это все требует значительных финансовых вложений. Поэтому не стоит пренебрегать регулярными визуальными проверками.

Все неисправности лучше всего сразу устранять на начальной стадии, поскольку это поможет сократить затраты в будущем и обеспечить исправную работу коробки.

Работа раздаточной коробки

Работа раздаточной коробки зависит от конструктивных особенностей. При рассмотрении в целом, она работает по следующим режимам:

Чтобы выбрать необходимый режим, необходимо воспользоваться специальными кнопками и рычагами.

Роль раздаточной коробки

Раздатка выполняет огромную роль при работе транспортных средств, которые могут использоваться в условиях бездорожья. Данное устройство пользуется популярностью среди водителей как отечественных автомобилей, так и зарубежных. При плохих дорожных условиях, раздаточная коробка способна сыграть решающую роль в управлении автомобилем.

Сайт предлагает ознакомиться с подробным видеоописанием раздаточной коробки, а также с принципом ее работы. На данном видео рассказывается о конструктивных особенностях раздаточных коробок. Здесь также рассказаны и показаны типы коробок с деталями в разрезе.

Источник

Классификация раздаточных коробок по типу привода. — Студопедия

Поделись

Содержание

Назначение………………………………………………………………………………………………2

Предъявляемые требования…………………………………………………………………..2

Классификации раздаточных коробок……………………………………………………2

Типовые конструкции……………………………………………………………………………..2

Уход в эксплуатации………………………………………………………………………………..7

Список литературы…………………………………………………………………………………..8

Назначение

Раздаточная коробка служит для распределения вращающего момента между ведущими мостами. Кроме того, в раздаточной коробке может осуществляться также увеличение момента, подводимого к ведущим колесам ТС. Как правило, в раздаточной коробке предусматривается устройство для включения и отключения переднего ведущего моста, а иногда от раздаточной коробки обеспечивается привод дополнительных агрегатов (например, коробки отбора мощности).

Требования, предъявляемые к раздаточным коробкам.

Они должны:

• распределять крутящий момент по ведущим мостам таким образом, чтобы обеспечивалась наилучшая проходимость автомобиля;
• иметь возможность создания больших передаточных чисел для преодоления повышенных сопротивлений движению автомобиля;
• иметь устройства, предотвращающие перегрузку деталей трансмиссии при включении демультипликатора;
• не создавать повышенный уровень шума;
• иметь высокий КПД.

Классификация раздаточных коробок по типу привода.

Если все выходные валы раздаточной коробки имеют жесткую механическую связь, привод называется блокированным. Если связь выходных валов раздаточной коробки обеспечивается через дифференциал, привод называется дифференциальным.

Существуют также раздаточные коробки, обеспечивающие временное подключение одной из ветвей трансмиссии посредством автоматических устройств отбора мощности.

В соответствии с конструктивной схемой трансмиссии раздаточные коробки передач могут отличаться числом выходных валов: обычно их два, но при параллельном приводе ведущих мостов грузового автомобиля может быть и три.

Конструкция раздаточных коробок.

Раздаточная коробка с блокированным приводом на передний и задний мосты автомобиля показана на рисунке. Картер 3 раздаточной коробки прикреплен к поперечине рамы автомобиля. В гнездах картера на шариковых подшипниках установлены ведущий вал 2, вал 7 привода заднего моста, промежуточный вал 8, вал 10 привода переднего моста. Кроме того, опорой ведущего вала служит радиальный роликовый подшипник, расположенный в гнезде вала 7 привода заднего моста, а опорой вала 7 — шариковый подшипник, размещенный в крышке 6. Зубчатые колеса раздаточной коробки — прямозубые.
Когда шестерня 4 перемещена в крайнее правое положение и ее зубья введены в зацепление с внутренним венцом шестерни 5, в раздаточной коробке включена вторая — прямая передача. Крутящий момент от вала 2 передается непосредственно на вал 7, а от него на задний ведущий мост автомобиля. Так как шестерня 9 занимает положение, показанное на рис., крутящий момент на передний мост не передается.
Для включения переднего моста шестерню 9 перемещают вправо, вводя ее в зацепление с колесом 11. При этом крутящий момент от ведущего вала 2 через зубчатые колеса 4, 5, 9 и 11 передается на вал 10 привода переднего моста.
Первую — понижающую передачу — включают перемещением шестерни 4 в крайнее левое положение, вводя ее в зацепление с колесом 1. Крутящий момент от ведущего вала через шестерню 4 будет передаваться на колесо 1, вал 8 и шестерней 9 соответственно на колеса 5 и 11 и на валы 7 и 10.
Механизм переключения передач раздаточной коробки имеет блокирующее устройство — замок, препятствующий включению первой передачи, когда выключен привод переднего моста, а также выключению этого привода при включенной первой передаче. Такой замок предохраняет механизмы привода колес заднего ведущего моста автомобиля от больших нагрузок, уменьшая вероятность их поломок. Замок имеет два сухаря 75 и 16, установленных в канале картера между ползунами 14 и 17. Под действием разжимной пружины сухари входят в углубления ползунов. На ползуне 14 переключения передач выполнено три углубления. В среднее углубление 12 сухарь 15 входит при нейтральном положении шестерни 4, в крайние 13 и 20 меньшей глубины — при включении соответственно прямой или понижающей передач. Между углублениями 12 и 13 на ползуне 14 сделана лыска. На ползуне 17 включения переднего моста выполнено два углубления: 18 (увеличенной глубины) для включения переднего моста и 19 для выключения переднего моста. В положении ползунов, показанном на рисунке (б), включены вторая — прямая передача и передний мост, а в положении, данном на рисунке, (в), — первая понижающая передача и передний мост. Выключить передний мост во втором случае невозможно, так как зазор между сухарями замка меньше углубления 18. При выключенном приводе переднего моста сухарь 75 из углубления 72 можно переместить только в углубление 13 по лыске на ползуне 14, имеющейся между этими углублениями.
Привод управления раздаточной коробкой имеет два рьгчага: рычаг переключения передач, соединенный с ползуном 14, и рычаг включения переднего моста, связанный с ползуном 17. Включать передний мост можно без выключения сцепления, так как угловые скорости зубчатых колес 9 и 11 практически одинаковы.

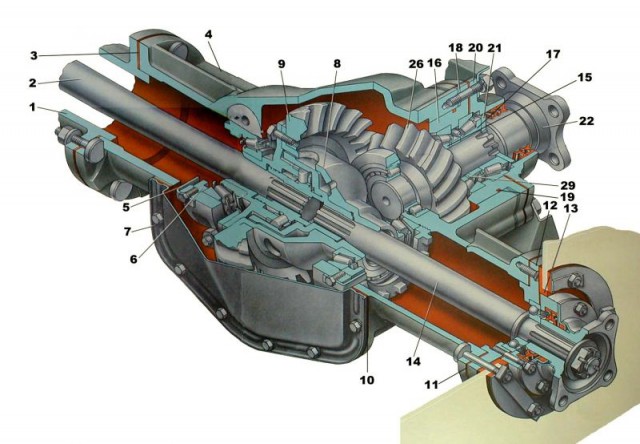

Раздаточная коробка автомобили ГАЗ-66:

· а — конструкция;

· 6 — положение деталей замка на прямой передаче;

в положение деталей замка на понижающей передаче.
Раздаточная коробка с дифференциальным приводом (с межосевым дифференциалом) на передний и задний мосты представлена на рисунке. Крутящий момент от коробки передач поступает на ведущий вал 2, на котором свободно установлены шестерня 5 низшей и шестерня 3 высшей передач, находящиеся в постоянном зацеплении с соответствующими колесами промежуточного вала 6. Колесо высшей передачи промежуточного вала находится также в постоянном зацеплении с колесом 12, установленным на корпусе межосевого симметричного дифференциала. Сателлиты 9, вращающиеся на оси 10, находятся в зацеплении с шестернями 8 и 11 дифференциала.
Коническая шестерня 11 дифференциала установлена на валу 14 привода переднего моста, а другая коническая шестерня 8 — на валу 7 привода заднего моста. Блокируют дифференциал муфтой 13, а включают высшую или низшую передачи муфтой 4.

Раздаточная коробка автомобиля ВАЗ-2121 «Нива»:

· 1 — привод спидометра;

· 2 — ведущий вал;

· 3 — шестерня высшей передачи;

· 4 — муфта включения передач;

· 5 — шестерня передачи;

· 6 — промежуточный вал;

· 7 — рал привода заднего моста;

· 8 и 11 — шестерни дифференциала;

· 9 — сателлит дифференциала;

· 10 — ось сателлита;

· 12 — зубчатое колесо корпуса дифференциала;

· 13 — муфта блокировки дифференциала;

· 14 — Вал привода переднею моста

.
Раздаточная коробка с дифференциальным приводом на передний и остальные два (промежуточный и задний) ведущие мосты показана на рисунке. В ней крутящий момент от ведущего вала 4 к валу 1 привода переднего моста и к валу 12 привода промежуточного и заднего мостов передается через несимметричный дифференциал. Все зубчатые колеса раздаточной коробки имеют косые зубья и находятся в постоянном зацеплении. Включение низшей передачи в раздаточной коробке осуществляется перемещением муфты 6 вправо, а высшей — влево.
Межосевой дифференциал раздаточной коробки выполнен по схеме, представленной на рисунке, (е). На корпусе дифференциала закреплено зубчатое колесо 13 (рис.), получающее вращение от шестерни 9 промежуточного вала 10. С корпусом дифференциала соединено водило 15, на осях которого установлены четыре сателлита 11. Сателлиты находятся в зацеплении с солнечной шестерней 16 и коронным зубчатым колесом 14. От шестерни 16, крутящий момент передается на вал привода переднего моста, а от колеса 14 — на вал привода промежуточного и заднего мостов.
В данной конструкции дифференциала одна треть момента передается на передний мост и две трети — на, задний и промежуточный мосты. При необходимости дифференциал может блокироваться муфтой 17. Наличие межосевого дифференциала в раздаточной коробке не исключает в этой конструкции дополнительных нагрузок между промежуточным и задним мостами.
При установке в трансмиссии раздаточной коробки привод зубчатых колёс 3 спидометра осуществляется от одного из ее валов.

Раздаточная коробка автомобиля «Урал-375»:

· 1 — вал привода переднего моста;

· 2 и 9 — зубчатые колеса промежуточного вала;

· 3 — шестерни спидометра;

· 4 — ведущий вал;

· 5 и 7 — шестерни ведущего вала;

· 6 — муфта включения передач;

· 8 — картер;

· 10 — промежуточный вал;

· 11 — сателлит дифференциала;

· 12 — вал привода промежуточного и заднего мостов;

· 13 — Зубчатое колесо корпуса дифференциала;

· 14 — коронное зубчатое колесо дифференциала;

· 15 — водило дифференциала;

· 16 — солнечная шестерня дифференциала;

· 17 — муфта блокировки дифференциала



Раздаточная коробка VG-1600 с межосевым дифференциалом / Раздаточные коробки ZF «STEYR» / Техсправочник / Кама-Автодеталь

РАЗДАТОЧНАЯ КОРОБКА VG-1600 С МЕЖОСЕВЫМ ДИФФЕРЕНЦИАЛОМ

Общий вид раздаточной коробки с межосевым дифференциалом показан на рис. 12.

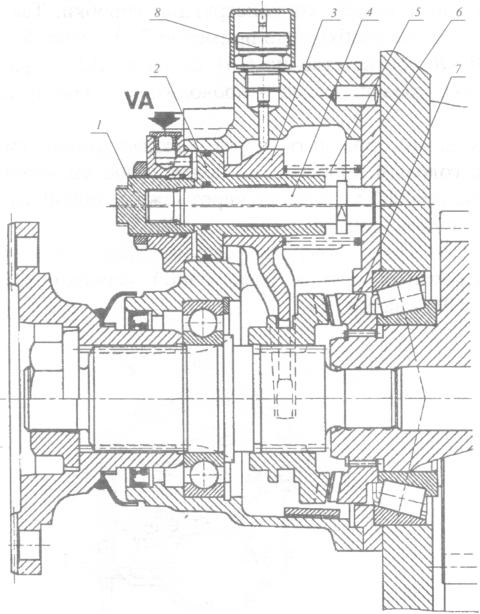

Рис. 12 Общий вид раздаточной коробки VG-1600: 1 — вилка включения блокировки дифференциала, 2 — межосевой дифференциал, 3 — сферический подшипник, 4 — цилиндрический роликовый подшипник, 5 — корпус масляного насоса, 6 — цилиндрический подшипник, 7 — стакан

Отдельные детали раздаточной коробки представлены на рис. 13.

Рис. 13. Детали раздаточной коробки VG-1600/300.

Межосевой дифференциал 2 планетарного типа — несимметричный. По схеме передачи силового потока представляет из себя один планетарный ряд с подводом мощности к водилу и распределением ее по направлениям: от коронной шестерни 73% мощности передается на задний мост и 27% мощности — на передний. Планетарный ряд с прямозубыми шестернями имеет пять сателлитов, установленных на осях с элементами их фиксации от осевых перемещений. Каждый сателлит вращается на двух сепараторных роликовых игольчатых подшипниках. Между торцевыми поверхностями водила и каждого сателлита с двух сторон установлены шайбы. Сателлиты и оси имеют одинаковую цифровую маркировку, т.к. выполняется их совместная обработка. Ведомая косозубая шестерня со стороны вала привода заднего моста установлена непосредственно на конический роликовый подшипник, внутренним кольцом запрессованный на стакан задней крышки. Со стороны привода переднего моста двенадцатью болтами крепится жесткое водило и фланец с зубчатой полумуфтой. На цилиндрическую поверхность фланца установлено внутреннее кольцо переднего конического подшипника. С другой стороны, водило опирается на цилиндрический подшипник, расположенный в расточке выходного вала заднего моста.

Выходной вал со стороны задней крышки установлен на двух подшипниках, один из которых шариковый, а другой подшипник цилиндрический роликовый — 4.

Особенностью конструкции является то, что шариковый подшипник по наружному кольцу установлен свободно с гарантированным зазором. От проворачивания наружного кольца под нагрузкой предусмотрены два прямоугольных паза, противоположно расположенных в торцевой плоскости наружного кольца подшипника, обращенных к переднему мосту, в один из которых заходит цилиндрический штифт, запрессованный в радиальное отверстие стакана задней крышки. На рис. 13 фланец с отверстием, сам штифт и паз шарикового подшипника хорошо видны как отдельные детали. Наружное кольцо цилиндрического роликового подшипника установлено по переходной подшипниковой посадке. Для исключения возможного перемещения наружного кольца шарикового подшипника в этой паре подшипников при сборке, подбором регулировочных колец под задней крышкой, обеспечивают натяг наружных колец обеих подшипников 0-0,05 мм.

Изготовитель раздаточных коробок применяет два конструкторских решения при установке выходного вала привода заднего моста. Одно описано выше, а другим является установка вала на двухрядный роликовый самоустанавливающийся сферический подшипник — 3. При этом стакан задней крышки в конструкции отсутствует. На рис. 12 оба варианта установки совмещены. В верхней части разреза (выше оси выходного вала) показан первый вариант с шариковым и цилиндрическим роликовым подшипником и стаканом — 7 крышки выходного вала, а в нижней — изображен сферический и роликовый подшипник (II вариант). При этом стакан отсутствует.

Затяжка двенадцати болтов M11x1,25 соединения корпуса водила с фланцем к ведомой косозубой шестерни выходного вала ведется в определенной последовательности (рис. 14) по правилу: момент плюс угол 90°.

Рис. 14 Схема затяжки болтов дифференциала.

Первый этап: затяжка динамометрическим ключом всех болтов моментом порядка 30 Н*м (50% затяжка).

Второй этап: затяжка, в той же последовательности, с доворотом на 90° без динамометрического ключа.

Начинать первый этап можно с любого болта.

При затяжке болтов только динамометрическим ключом мы имеем дело с большими погрешностями, связанными с наличием трения и потерь момента в резьбовом соединении, могущим достигать 30% показаний динамометрического ключа.

Правило затяжки — момент плюс угол 90° — по опыту зарубежных фирм, например, фирмы «Cummins» обеспечивает более точное соединение сопрягаемых деталей.

Характерная зависимость изменения относительной деформации болта — 8, от нагрузки, растягивающей болт приведена на рис. 15.

Рис. 15. Диаграмма нагружения болта при затяжке: 1 — линия нагружения, 2 — линия разгрузки, 3 — точка на диаграмме, соответствующая пределу упругости, 4 — точка нагружения болта при затяжке соединения, ε_ост — остаточная деформация при разгрузке болта, Р_заг — усилие затяжки соединения

В связи с тем, что болт получает при первой затяжке остаточную деформацию ε_ост, его многократное использование ограничено (как правило двукратное с контролем на специальном шаблоне).

Коронная шестерня со стороны выходного вала привода заднего моста имеет срезанные по высоте зубья на длине приблизительно 15 мм. Выходной вал по своему наружному диаметру имеет такие же укороченные зубья. Соединение

ограничивает смещение коронной шестерни относительно выходного вала, создает «плавание» ее при работе. Всё соединение фиксируется замочным кольцом, входящим в проточку коронной шестерни.

Следует заметить, что шестерня привода ведомых (выходных) валов в дифференциальных коробках также охватывается маслоудерживающим экраном в нижней части со стороны масляной ванны, как и в бездифференциальной конструкции. Наружное кольцо цилиндрического роликового подшипника вала привода переднего моста также установлено в выходной вал привода заднего моста через промежуточный штампованный стакан (толщиной приблизительно 1,5 мм) с круговым буртом, который в трех точках по окружности отогнут в проточку выходного вала привода заднего моста. Это исключает осевое перемещение наружного кольца.

Коронная шестерня имеет Z_k=62 зуба, а солнечная Z_c=23. Таким образом, параметр планетарного ряда — К

W_c — угловая скорость солнечной шестерни;

W_K— угловая скорость коронной шестерни;

Известно кинематическое уравнение планетарного ряда:

где W_b— угловая скорость водила.

Передаточные числа от водила к солнечной и коронной шестерням определяется как отношение соответствующих угловых скоростей ведущих и ведомых звеньев механизма.

Разделив уравнение (1) на угловую скорость солнечной шестерни W_c, получим

передаточное число планетарного ряда привода переднего моста — W_b/W_c, при буксовании переднего моста.

Разделив обе части уравнения (1) на W_k, определим передаточное число планетарного ряда привода заднего моста при условии буксования заднего моста.

Это означает, что приблизительно 3/4 крутящего момента, при данной конструкции дифференциала, подводится к заднему мосту и лишь 1/4 момента — к переднему, т.е. разделение силового потока идет в соотношении 1:3 (27% и 73%).

Раздаточная коробка | World Of Man Dreams

Раздаточная коробка является неотъемлемым атрибутом автомобиля, оборудованного системой полного привода. Раздаточная коробка распределяет крутящий момент по осям автомобиля, а также увеличивает крутящий момент при движении по плохим дорогам и бездорожью.

Конструкция раздаточной коробки различается в зависимости от вида системы полного привода. Вместе с тем, можно выделить общие конструктивные элементы раздаточной коробки: ведущий вал, межосевой дифференциал с механизмом блокировки, цепная (зубчатая) и понижающая передачи, а также валы привода передней и задней оси.

Ведущий вал передает крутящий момент от коробки передач к раздаточной коробке.

Межосевой дифференциал предназначен для распределения крутящего момента между осями и позволяет им вращаться с разными угловыми скоростями. Межосевой дифференциал может быть симметричным и несимметричным. Симметричный дифференциал распределяет крутящий момент между осями поровну, несимметричный – в определенном соотношении. В раздаточных коробках, используемых в системах полного привода подключаемого автоматически и полного привода подключаемого вручную межосевой дифференциал, как правило, не применяется.

Для полной реализации полноприводных возможностей предусматривается блокировка межосевого дифференциала. Под блокировкой межосевого дифференциала понимается полное или частичное выключение дифференциала, обеспечивающее жесткое соединение передней и задней осей между собой. Блокировка может осуществляться автоматически или вручную.

Современными механизмами автоматической блокировки межосевого дифференциала являются вискомуфта, самоблокирующийся дифференциал Torsen, многодисковая фрикционная муфта.

Вязкостная муфта (вискомуфта) является наиболее простым и недорогим устройством автоматической блокировки дифференциала. Работа муфты основана на возникновении блокирующего момента при разности угловых скоростей осей. Конструктивно муфта состоит из набора перфорированных дисков, половина из которых соединена со ступицей, другая – с корпусом муфты. Диски помещены в силиконовую жидкость. При проскальзывании одной из осей увеличивается частота вращения определенных дисков, силиконовая жидкость становиться более вязкой (густеет) и муфта блокируется – образуется связь ступицы с корпусом муфты. К недостаткам вискомуфты можно отнести срабатывание с запаздыванием, неполная блокировка межосевого дифференциала, перегрев при длительном использовании, несовместимость с системой ABS.

Самоблокирующийся дифференциал Torsenпредставляет собой конструкцию, состоящую из червячных шестерен: ведущих (сателлиты) и ведомых (солнечные шестерни приводов осей). Блокировка в дифференциале происходит за счет сил трения в червячной передаче. При движении по твердому покрытию устройство работает как обычный межосевой дифференциал и распределяет крутящий момент по осям в равных отношениях. При проскальзывании одной из осей крутящий момент перебрасывается на ось с лучшими сцепными свойствами, при этом соотношение крутящих моментов может достигать 20:80. Ввиду ограничений по прочности конструкции дифференциал Torsen не применяется на внедорожных автомобилях.

Многодисковая фрикционная муфта представляет собой набор фрикционных дисков с контролируемой степенью сжатия (блокировки). Муфта обеспечивает распределение крутящего момента между осями в зависимости от дорожных условий. В нормальных условиях крутящий момент распределяется по осям в равных отношениях. При проскальзывании одной из осей фрикционные диски сжимаются, чем достигается частичная или полная блокировка межосевого дифференциала. Крутящий момент перераспределяется на ось, имеющую лучшее сцепление с дорогой. Для выполнения своих функций муфта может иметь электрический (электродвигатель) или гидравлический (гидроцилиндр) привод и электронную систему управления.

Ручная (принудительная) блокировка дифференциала производится водителем с помощью механического, пневматического, электрического или гидравлического привода. На некоторых конструкциях предусмотрены функции как автоматической, так и ручной блокировки межосевого дифференциала.

Вал привода задней оси выполнен, как правило, соосно с ведущим валом. Цепная передача обеспечивает передачу крутящего момента на переднюю ось. Она включает ведущее и ведомое зубчатые колеса и приводную цепь. Вместо цепной передачи в раздаточной коробке может использоваться цилиндрическая зубчатая передача. Раздаточная коробка в системе автоматически подключаемого полного привода представляет собой, как правило, конический редуктор.

Понижающая передача служит для увеличения крутящего момента при движении по плохим дорогам и бездорожью. Она присутствует в отдельных конструкциях раздаточных коробок внедорожных автомобилей. На современных автомобилях понижающая передача выполнена в виде планетарного редуктора.

В раздаточной коробке, устанавливаемой на автомобили с системой полного привода подключаемого вручную, предусмотрена возможность подключения переднего моста (в данном контексте мост и ось синонимы) в раздаточной коробке. Отдельные конструкции раздаточных коробок системы постоянного полного привода имеют функцию отключения передней оси.

Режимы работы раздаточной коробки определяются ее конструкцией. В совокупности раздаточная коробка может иметь следующие режимы работы:

1. включен задний мост;
2. включены оба моста;
3. включены оба моста при блокировке межосевого дифференциала;
4. включены оба моста на понижающей передаче при блокировке дифференциала;
5. включены оба моста при автоматической блокировке дифференциала.

Переключение режимов осуществляется с помощью рычага управления, копок на панели приборов или поворотного переключателя.

Коробка дифференциала – проблемы, ремонт, обслуживание | SUPROTEC

Дифференциал коробки передач – это тип механического редуктора, который передает вращение от карданного вала на полуоси. Данное приспособление позволяет колесам крутиться с разной скоростью, когда автомобиль движется в повороте. У машин с задним приводом этот узел располагается в картере ведущего моста, а у полноприводных – в раздатке.

Зачем нужен дифференциал раздаточных коробок или мостов

Рассмотрим механику движения автомобиля в повороте. Движущееся по внешней дуге виража колесо проходит большее расстояние, чем то, что катится по внутренней стороне. Например, при повороте направо, левый диск вращается быстрее, чем правый, так как ему приходится преодолевать большее расстояние.

Коробка дифференциала призвана решить эту проблему. При движении на высоких скоростях хорошая управляемость – залог безопасности водителя и пассажиров. Если не обеспечить меньшую скорость вращения колеса, находящегося с внутренней стороны поворота, покрышка будет пробуксовывать. Этот фактор не только ускоряет износ авторезины, но и затрудняет управление транспортным средством.

Распределение крутящего момента дифференциалом при движении прямо

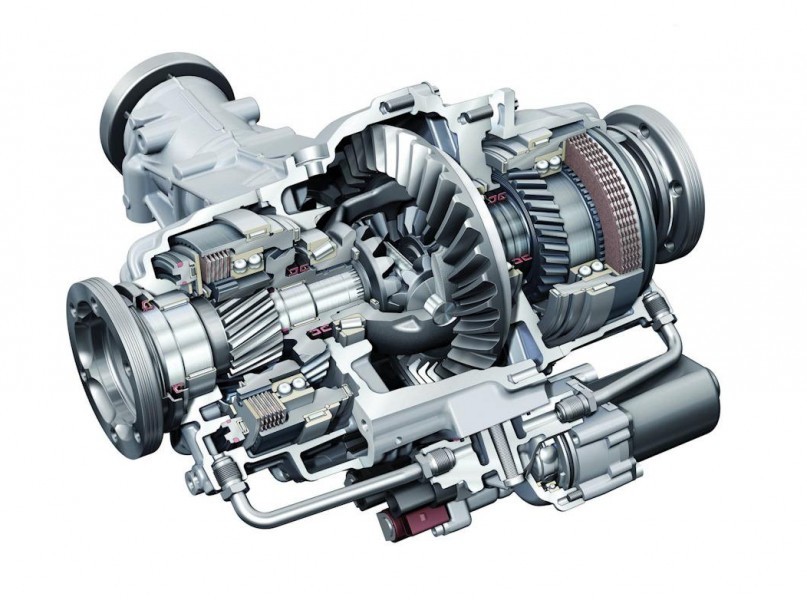

Устройство коробки дифференциала

Полуоси (5) имеют на концах обращенных друг к другу конические шестерни (3). Такие же шестерни (4), но меньшего диаметра (сателлиты), установлены между ними в коробке дифференциала. Когда на одно колесо начинают действовать силы торможения, его вращение замедляется. Второй диск продолжает вращаться с той же скоростью. Если бы колесная пара была жестко соединена, на ось бы действовали большие силы скручивания.

Здесь и начинают действовать сателлиты. Они просто прокручиваются, позволяя одной полуоси вращаться относительно другой. Механизм действует одинаково, независимо от того находится ли дифференциал в раздаточной коробке, картере моста или КПП. То есть одно колесо может оставаться неподвижным и даже вращаться в другую сторону.

1. Ведущая шестерня
2. Ведомая шестерня
3. Шестерня полуосей
4. Сателлиты дифференциала
5. Полуоси колёс

Для движения в сложных дорожных условиях обычные редукторы малоэффективны. На джипах дифференциалы устанавливаются в раздаточных коробках, и имеют принудительную или автоматическую блокировку. Это нужно, чтобы, когда одно колесо попадет на поверхность с плохим сцеплением, на него не передавался весь крутящий момент.

Например, дифференциал раздаточной коробки «Нива» семейства «Лада» блокируется механически. Этот узел распределяет усилие между передним и задним мостом. Межосевые дифференциалы блокировки не имеют. То есть одна ось не пробуксовывает относительно другой, но колеса всегда вращаются независимо.

На автомобилях «Шевроле Нива» блокирующимися являются все три дифференциала: в раздаточной коробке и между полуосями на каждом мосту. Кроме того на Niva Chevrolet можно отключать один мост. Например, если пробуксовывают задние колеса, можно переключить автомобиль в переднеприводной режим. В этом случае весь крутящий момент от двигателя передается на передний мост, который и вытянет машину.

Неисправности коробки дифференциала

Как и любой элемент трансмиссии, коробка дифференциала работает в условиях постоянных механических нагрузок. Со временем в этом узле происходят мелкие неисправности. Если их вовремя не устранять, произойдет крупная поломка.

Наиболее часто в этом узле трансмиссии выходят из строя главная пара, сателлиты, шестерни полуосей и различные подшипники. Как правило, ремонт коробки дифференциала заключается в замене этих элементов. Иногда приходится менять весь узел в сборе.

Незначительные дефекты на поверхности сателлитов, зубьев шестерен полуосей и главной пары можно удалить наждачной бумагой или шлифующим инструментом. Таким же способом можно выправить мелкие повреждения коробки сателлитов дифференциала. Если у вас нет навыков в этой области, лучше обратиться в автосервис. Мастера сделают все быстрее и грамотнее.

Если коробка дифференциала вашего автомобиля функционирует нормально, все-таки стоит подумать о профилактике. Предприняв несложные действия, можно избежать множества проблем, сэкономить время и деньги. Когда меняете или доливаете трансмиссионную жидкость, добавляйте в нее состав «Редуктор» от фирмы Suprotec.

Попав в трансмиссию, средство образует на металлических поверхностях защитный слой. Частично восстанавливаются повреждения, закрываются мелкие задиры и вмятины. Это оптимизирует работу пар трения. Разработка отечественного производителя «Супротек» не изменяет состав смазки, не повреждает резиновые или пластиковые детали. Состав разрешен к применению в дифференциалах любого типа.

Как определить неисправность

Любую поломку легче предотвратить, чем потом исправлять. Это известно каждому водителю и автослесарю. Раннее обнаружение неисправности в коробке дифференциала – залог уменьшения стоимости ремонта. Каждому водителю стоит знать, как диагностировать отклонения в работе этого узла.

Когда появились только первые признаки: посторонние шумы, нужно выполнить простую операцию, чтобы понять, где неисправность. Требуется вывесить домкратом ось, которая «находится под подозрением». Коробка передач ставится в нейтральное положение. Вращайте колесо руками. Нет посторонних звуков? Прекрасно.

Теперь попросите помощника удерживать противоположное колесо. Диск с вашей стороны крутится, а с противоположной – неподвижен? Отлично. Значит, ремонт коробки дифференциала вашему автомобилю не требуется. Источник посторонних шумов – другой узел.

Не забывайте о профилактике, чтобы дифференциал раздаточной коробки или моста служил долгие тысячи километров пробега. Отличный вариант: добавляйте средство Suprotec «Редуктор» в трансмиссионную жидкость. Триботехническая присадка защитит сателлиты, шестерни полуосей и другие детали от износа.

Если же колеса вашего автомобиля не могут свободно вращаться в разных направлениях, значит, коробка дифференциала неисправна. При небольших поломках может сохраняться относительная независимость движения, но будут слышны посторонние звуки: стуки, скрежет или хруст.

Для детальной диагностики требуется снять коробку дифференциала. Если в этой сфере у вас нет профессиональных навыков, обратитесь в автосервис. Те, кто умеет держать в руках гаечный ключ и отвертку, могут попытаться выполнить ремонт коробки дифференциала самостоятельно. Этот узел не так сложен, как, например, АКПП или двигатель.

Ремонт коробки дифференциала

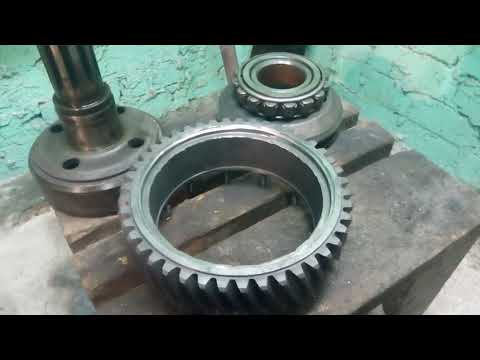

Снятую коробку дифференциала следует поместить на верстак. Первыми снимаем шестерни полуосей. Для этого проворачиваем их на четверть оборота вокруг оси сателлитов. Затем, отжав стопорное кольцо, вынимаем вал сателлитов.

Для следующей операции потребуется ключ на 17. Надо выкрутить болты, крепящие ведомую шестерню главной пары к корпусу дифференциала. Когда крепеж удален, выпрессовываем зубчатое колесо. Конические роликовые подшипники коробки дифференциала спрессовываются специальными съемниками. Альтернатива: использовать две отвертки. Прикладывая силу к внутреннему кольцу, можно снять подшипник, не разрушив его.

Осмотрите все детали. Те, которые имеют следы сильного износа или повреждений, замените новыми. Незначительные дефекты можно удалить наждачной бумагой. Если заменяете ведомую шестерню главной пары, проследите, чтобы количество зубьев на новой детали совпадало с таковым на изношенном элементе.

После устранения неисправности дифференциал коробки передач или заднего моста необходимо собрать. Заливая трансмиссионную жидкость, не забудьте добавить в нее триботехнический состав «Редуктор» от отечественного разработчика Suprotec. Выполняйте все требования инструкции, чтобы добиться максимального защитного эффекта. На время обкатки старайтесь избегать высоких нагрузок на трансмиссию.

Наиболее распространенные проблемы дифференциала

симптом	тип неисправности	рекомендуемая процедура
Воющий гул при движении в нагрузку	Износ ведомой шестерни главной пары	Заменить главную пару
Воющий гул при любом режиме движения	Износ зубцов или оси сателлитов	Заменить сателлиты или ось
Хрумкающий звук, изменяющийся при смене нагрузки	Износ подшипников дифференциала или полуосей	Прослушать на подъемнике, чтобы локализовать неисправность. Заменить подшипники
Скрежещущие звуки и стуки	Недостаточный уровень масла в картере	Долить смазочную жидкость, при необходимости – заменить
Стуки, скрежет, потеки на коробке дифференциала	Течь в картере	Проверить корпус, сальники. Заменить дефектную деталь
Дифференциал гудит в любом режиме	Износ ведущей шестерни привода спидометра	Заменить изношенную деталь

Обслуживание раздаточной коробки — Восстановление и ремонт дифференциала

Хотите улучшить скорость, мощность и управляемость вашего автомобиля? С правильными деталями оси и регулировкой вы можете получить максимальную отдачу от вашего автомобиля. Приходите на БЕСПЛАТНУЮ оценку и узнайте, что возможно!

Обслуживание дифференциала и раздаточной коробки в Колорадо-Спрингс

Ищете место в Колорадо-Спрингс или вдоль Переднего хребта для обслуживания дифференциала и раздаточной коробки? Мы были в игре десятилетиями. Взгляните ниже на услуги, которые мы предлагаем. Готовы назначить встречу для обслуживания дифференциала или раздаточной коробки в Колорадо-Спрингс или за его пределами? Позвоните нам прямо сейчас по номеру 719-725-1559 или отправьте нам электронное письмо.

Мы работаем с классическими автомобилями, внедорожниками, спортивными автомобилями, полноприводными автомобилями, грузовиками и многим другим.

Хотите улучшить скорость, мощность и управляемость вашего автомобиля? National Differential — семейный бизнес с многолетним опытом. Мы сосредоточены на том, чтобы помочь вам получить требуемую производительность от любого автомобиля. Мы предлагаем БЕСПЛАТНЫЕ оценки, чтобы помочь вам определить правильные детали и регулировки для улучшения характеристик вашего автомобиля.

Ремонт и восстановление дифференциала в Колорадо-Спрингс

Дифференциал вашего автомобиля позволяет колесам вашего автомобиля при необходимости вращаться с разной скоростью — чаще всего при повороте. Дифференциал является полностью механическим компонентом автомобиля и подвержен износу и неизбежному выходу из строя. Мы производим ремонт дифференциалов с новыми втулками, втулками, подшипниками и другими компонентами. Позвоните нам по телефону 719-725-1559, если у вас есть вопросы о ремонте или восстановлении вашего собственного дифференциала.

В компании National Differential мы преследуем простую цель — нужная деталь по правильной цене! У нас есть большой запас дифференциалов, чтобы вы могли вернуться на дорогу как можно быстрее, и если вам посчастливится стать владельцем одного из редких автомобилей, для которого у нас нет запасов, мы быстро восстановим дифференциал для вас. .

Если вы хотите сделать это сами, мы отправим вам ваш дифференциал, чтобы вы могли его установить. Если вы предпочитаете, чтобы мы сделали всю работу за вас, мы будем более чем рады помочь вам с полной установкой. Гарантия на наши дифференциалы составляет три года и неограниченное количество миль, так что вы покидаете National Differential со спокойствием, которое вам необходимо.

National Differential также доставляется по всей стране. Независимо от того, где вы находитесь, мы предоставим вам необходимый дифференциал быстро и по непревзойденной цене!

Ремонт и обслуживание раздаточной коробки в Колорадо-Спрингс

Раздаточная коробка — это сердце полноприводного автомобиля, но, к сожалению, как механическая часть, она рано или поздно сломается (обычно в самый неподходящий момент! ).

National Differential предлагает широкий выбор раздаточных коробок от многих производителей. У нас есть раздаточные коробки для различных моделей автомобилей, включая внедорожники и грузовики Ford, Chevy и GM, Dodge/Jeep/Chrysler и даже Toyota и Nissan.

Восстановленные раздаточные коробки полностью разбираются и тщательно проверяются на наличие сорванной резьбы, прямолинейность основного вала и состояние всех внутренних деталей. Поврежденные или вышедшие из строя компоненты заменяются, весь корпус очищается и заново обрабатывается внутри и снаружи. Затем каждый блок полностью тестируется, чтобы убедиться, что он готов к установке.

Помимо ремонта раздаточной коробки, мы также предоставляем полный спектр услуг по ремонту раздаточной коробки. От жидкостей до регулировок,

Наш квалифицированный персонал имеет многолетний опыт работы, поэтому все наши раздаточные коробки проходят практическую, качественную обработку и своевременное тестирование, чтобы вы могли вернуться в дорогу.

Модернизация тягового усилия за счет полуосей и переключения передач

Мы также предлагаем широкий ассортимент осей и деталей осей для различных грузовиков, внедорожников и всех других транспортных трансмиссия. National Differential также поставляет шестерни и детали в сборе.

Полные комплекты для восстановления

Хотите сделать это самостоятельно? Компания National Differential предлагает комплекты, которые помогут вам выполнить работу, избегая мучительного поиска запчастей. У нас есть комплекты для мостов, дифференциалов, зубчатых передач, блокирующих ступиц и конверсий, и многое другое.

Выпрямление и ремонт мостов в Колорадо-Спрингс

Когда вы едете с большой нагрузкой, иногда ваш задний дифференциал и мост могут погнуться. Или авария может вызвать проблему. Выпрямление оси может помочь сэкономить время и деньги.

Обслуживание жидкостей для раздаточной коробки и дифференциала в Колорадо-Спрингс

Мы предлагаем полный спектр услуг по обслуживанию вашей раздаточной коробки и дифференциалов, чтобы вы могли оставаться в дороге.

Мы профессионалы

Обслуживание раздаточной коробки и ремонт дифференциала могут сильно ударить по вашему бюджету. Мы понимаем это и хотим помочь вам сохранить ваш автомобиль в рабочем состоянии с минимальным напряжением и хлопотами для вас и вашего кошелька. National Differential — это местный семейный бизнес, стремящийся своевременно предоставлять наилучшие услуги. Позвоните нам первым! 719-725-1559. Мы сэкономим ваше время и деньги и предоставим вам качественные и надежные запчасти и ремонт.

Может ли выход из строя раздаточной коробки привести к повреждению другого…

Может ли выход из строя раздаточной коробки привести к повреждению другого…

Задайте вопрос, получите ответ как можно скорее!

☰

×

ЗАПРОСИТЬ ЦЕНУ

спросил

Кайли Л

на 28 ноября 2016 г.

Полноприводный автомобиль. Сегодня сломалась машина, пришлось везти к дилеру. Они обнаружили, что неисправна как раздаточная коробка, так и уплотнение заднего моста дифференциала (на моей дороге или в гараже нет никаких пятен). Из-за повторяющихся проблем с раздаточной коробкой на этих автомобилях Mazda продлила гарантию на ремонт раздаточной коробки до

миль, так что там я под защитой.

Но ремонт/замена дифференциала будет стоить 2700 долларов. Мой вопрос: это совпадение, что эти проблемы возникли одновременно, или неисправная раздаточная коробка могла повредить дифференциал?

Пробег моей машины 62000 миль.
В моей машине установлена ​​автоматическая коробка передач.

Сэкономьте на ремонте автомобилей

Получить предложение

Марвин Сандерленд

Автомеханик

23 года опыта

Привет. Исходя из пробега вашего автомобиля, вполне возможно, что уплотнение могло выйти само по себе. Динамическое уплотнение (уплотнение на валу) служит до 80 000 миль при нормальных условиях, однако это зависит от нагрузки двигателя и места движения автомобиля. Грязь и загрязнения могут привести к преждевременному выходу из строя уплотнения и утечке масла из дифференциала. Сначала проверьте уровень масла в дифференциале. Если масла нет, то сальник протекал и вытекло все масло. Если уровень полный или слегка низкий, но в пределах диапазона, то дифференциал мог выйти из строя либо из-за перегрузки передач, либо из-за превышения скорости, а затем мгновенной остановки (обычно на бездорожье). Раздаточная коробка может выйти из строя и вызвать толчок дифференциала, чтобы сломать шестерню, но чаще случается утечка масла или чрезмерное вращение шестерен. Если вам нужна дополнительная помощь с заменой поврежденного дифференциала, обратитесь за помощью к профессионалу, например, к вашему механику.

Эдуардо Руэлас

Автомеханик

12 лет опыта

Здравствуйте. Могут быть случаи, когда раздаточная коробка может вызвать проблемы с задней частью, поскольку они соединены через карданный вал. Если раздаточная коробка выходит из строя таким образом, что вызывает внезапный удар или толчок в трансмиссии, весьма вероятно, что дифференциал или задняя часть могут быть повреждены, поскольку они механически связаны непосредственно с ней. В большинстве случаев такого рода проблемы вызывают проблемы с зубчатым венцом или шестерней, а не с уплотнением. Обычно проблема с уплотнением приводит к заметной утечке, что может привести к повреждению дифференциала, но только в том случае, если жидкость дифференциала заканчивается. В большинстве случаев уплотнение оси легко заменить, однако это может варьироваться в зависимости от марки и модели. Я бы проконсультировался в магазине и попросил бы их указать вам, в чем заключаются конкретные проблемы, и объяснить вам, почему дифференциал необходимо заменить.

Заявления, приведенные выше, предназначены только для информационных целей и должны быть проверены независимо. Пожалуйста, смотрите наш условия обслуживания подробнее

Получите мгновенную смету для вашего автомобиля

К вам приедут наши сертифицированные механики ・Гарантия на 12 месяцев и пробег 12 000 миль・Справедливые и прозрачные цены

Узнать цену

Механик со стажем?

Зарабатывайте до $70/час

Подать заявку

Что спрашивают другие

Как работает аварийный выключатель?

Аварийный выключатель (https://www. yourmechanic.com/article/4-essential-things-to-know-about-hazard-lights) (также известный как «аварийные мигалки») является жизненно важной частью системы безопасности вашего автомобиля. Переключатель обычно находится в пределах легкого доступа к водителю и имеет красный треугольник, расположенный на переключателе.

Неправильно установлен топливный насос, запах газа.

Я бы проверил машину у техника. Может быть ряд вещей, которые могут вызвать утечку топлива. Если вы заметили, что он протекает, когда заполняете его, это может быть канистра EVAP и…

Колебания на второй и третьей передаче

Я бы порекомендовал обратиться к дилеру. Существует бюллетень технического обслуживания для ранних трансмиссий Saab, в котором говорится, что существует обновление программного обеспечения, которое может решить эту проблему. Я бы позаботился об этой проблеме раньше…

Traction Light on

Похоже, в системе контроля тяги возникла серьезная проблема. Коды неисправностей необходимо считывать, чтобы увидеть, что видит электронный модуль управления тормозом (EBCM). Для правильной работы противобуксовочной системы необходимо…

Масло не поступает в двигатель

Здравствуйте. Если масло попадет в камеру сгорания, оно покроет свечу зажигания и вызовет пропуски зажигания. Масло может сделать это в случае выхода из строя маслосъемного колпачка или поршневого кольца….

Потеря мощности автомобиля

Если проблема связана со шкивом коленчатого вала, то это может быть проблема времени. Этот двигатель, как правило, имеет историю проблем с пропусками зажигания, как правило, из-за плохих катушек. Обычно я начинаю со сканирования компьютера…

У меня сломалась водяная помпа и теперь машина без рывков не заводится. Что это может быть?

Здравствуйте. Из того, что вы описываете, я бы сказал, что у вашего автомобиля две разные проблемы. Сломанный водяной насос (https://www.yourmechanic.com/services/water-pump-replacement) — серьезная проблема, которая может привести к перегреву и серьезному повреждению двигателя, но редко влияет на работу автомобиля…

Как для сброса одометра

Пробег на одометре может быть установлен только в ремонтной мастерской, сертифицированной государством. Вам нужно будет иметь подтверждение существующего пробега. Ремонтной мастерской нужно будет увидеть доказательства, прежде чем они смогут скорректировать пробег…

Будет ли натяжной шкив удерживать мою машину от запуска? 1999 Mercury Mystique

Привет — неисправный натяжной шкив (https://www.yourmechanic.com/article/symptoms-of-a-bad-or-failing-idler-pulley), безусловно, может препятствовать правильной зарядке генератора, что приводит к в разряженном аккумуляторе, что, конечно, мешало бы запуску двигателя. Возможно, вышел из строя подшипник натяжного шкива или, возможно,. ..

Статьи по Теме

Каковы риски перехода на синтетическое масло в старых автомобилях?

В старых автомобилях обычно приходится использовать обычное моторное масло вместо синтетического моторного масла. Переход на синтетику может привести к протечкам двигателя или повреждению двигателя.

Лучшие подержанные автомобили для покупки Если вы личный ассистент

Как личный ассистент, у вас много требований к вашему времени. Часто важно, чтобы вы могли быстро передвигаться по городу, выполняя множество поручений, собирая вещи здесь, оставляя их там,…

Как долго действует уплотнение дифференциального выхода?

Дифференциал расположен либо в передней, либо в задней части вашего автомобиля, в зависимости от марки и модели вашего автомобиля, а также от того, передний или задний привод. Когда вы поворачиваете свой автомобиль, колеса должны.. .

---

Просмотрите другой контент

Техническое обслуживание

Города

Услуги

---

Технические характеристики трансмиссионной жидкости BMW, раздаточной коробки и дифференциала (E90/E82/E84)

БМВ

• 08.04.21
• 1 мин Чтение
• Автор: Алекс Фил

BMW не рекомендует заменять жидкости, кроме масла и тормозной жидкости, поскольку они имеют неудачную рекомендацию «жидкость на весь срок службы» . Хотя они говорят, что их «жидкость на весь срок службы» никогда не нуждается в замене, она должна быть около 50 000 миль. Такая частая замена жидкостей обеспечит длительный срок службы всех этих компонентов, а также повысит качество вождения вашего автомобиля.





Жидкость для дифференциала BMW

Передняя часть: 75W-90

Если у вас есть BMW с полным приводом, такой как любой «xi», «xDrive» или «X-series», у него есть передняя часть дифференциал, который нуждается в жидкости, как и задний. BMW требует своей стандартной дифференциальной жидкости 75W-90. У нас есть не только жидкость BMW, но и трансмиссионное масло LIQUI MOLY 75W-90, которое является отличной альтернативой.

• Дифференциальная жидкость BMW 75W-90
• LIQUI MOLY 75W-90 Трансмиссионное масло

Задний: 75W-90 и 75W-140

Задний дифференциал на BMW немного сложнее. Если ваш BMW оснащен открытым дифференциалом, вы можете использовать ту же жидкость 75W-90, которая используется в переднем дифференциале. Однако, если вы водите M3 или имеете дифференциал повышенного трения (LSD), для этого требуется масло 75W-140.

Открытые дифференциалы: 75W-90

• Дифференциальная жидкость BMW 75W-90
• LIQUI MOLY 75W-90 Трансмиссионное масло

Дифференциалы повышенного трения: 75W-140

• Дифференциальная жидкость BMW 75W-140
• Трансмиссионное масло LIQUI MOLY 75W-140



Масло/жидкость раздаточной коробки (модели xDrive)

Если вы водите модель BMW xDrive, у нее будет центральная раздаточная коробка, расположенная за коробкой передач. В раздаточной коробке требуется замена жидкости, как и во всем остальном, и это следует делать, даже несмотря на то, что BMW утверждает, что это «жидкость на весь срок службы».

Раньше масло/жидкость для раздаточной коробки BMW называлась «TF0870». С тех пор BMW изменила схему именования, и теперь она называется «DTF 1». Вы можете найти его в списке или на фотографиях, но знайте, что вы получите надпись DTF 1.

• BMW TF0870/DTF 1 Жидкость/масло для раздаточной коробки



Жидкость для автоматических трансмиссий BMW

В автоматических трансмиссиях BMW важно использовать заводскую жидкость ZF. Хотя мы продаем альтернативные жидкости от таких компаний, как LIQUI MOLY, мы не рекомендуем использовать что-либо, кроме заводской жидкости.

8-ступенчатая автоматическая коробка передач BMW

• ZF Lifeguard 8 Жидкость для автоматической коробки передач

6-ступенчатая автоматическая коробка передач BMW

• ZF Lifeguard 6 Жидкость для автоматической коробки передач

Если у вас есть какие-либо вопросы о типах жидкости для АКПП BMW E90, раздаточной коробки или дифференциала, оставьте их в разделе комментариев ниже.

---

Написал :

Алекс Фил

---

Другие статьи по теме

БМВ

• 15.09.22
• 23 мин Чтение
• Автор: Кристиан Шефер

Двигатель BMW S54, устанавливаемый на каждый E46 M3, является легендарной мельницей благодаря своему мощному и энергичному характеру. Вот все, что вам нужно знать о владении S54.

Ауди

• 23.06.22
• Чтение за 14 минут
• Автор: Кристиан Шефер

Мир электромобилей быстро расширяется. Ознакомьтесь с этой разбивкой всех последних европейских моделей, чтобы узнать, может ли какая-то из них подойти вам.

БМВ

• 16.06.22
• Чтение за 15 минут
• Автор: Кристиан Шефер

Европейские внедорожники не были первыми, кто появился на сцене, но они оказались очень способными. Это внедорожники, которые вы захотите возить не только своей семьей.

Ауди

• 09.06.22
• 8 минут Чтение
• Автор: Натан Браун

В то время как Audi установила стандарт для систем полного привода для повседневных автомобилей, другие автопроизводители быстро догнали его. Это 7 подержанных полноприводных автомобилей, которые мы рекомендуем.

БМВ

• 02.06.22
• 8 минут Чтение
• Автор: Эван Мадор

Высокопроизводительные BMW не обязательно должны подразумевать автомобили M-серии. Вы можете получить эти рабочие BMW по разумным ценам даже до сих пор!

БМВ

• 01.06.22
• 1 мин Чтение
• Автор: Райан Джордж

Ни для кого не секрет, что шасси BMW E36 — отличная платформа для создания гоночного автомобиля, но оно не лишено некоторых конструктивных недостатков, таких как опоры стоек.

Ауди

• 26. 05.22
• Чтение за 10 минут
• Автор: Натан Браун

Кажется, что в вашем гараже всегда есть одна машина, которую вы любите, но она не отвечает вам взаимностью. Это 5 автомобилей, которые, как известно, доставляют много хлопот, но их все равно любят.

БМВ

• 17.05.22
• Чтение за 4 минуты
• Автор: Антонио Альвендиа

Влюбленный в квадратные крылья, которые сделали E30 M3 иконой на автобанах, бывший владелец автомастерской Гилберт Даяо купил этот E30 M3 с заменой S50 в качестве незавершенного проекта у друга.

БМВ

• 11.05.22
• 6 минут Чтение
• Автор: Кристиан Шефер

Неисправная рулевая рейка в вашем E9X или E8X может существенно повлиять на ваши ощущения от вождения и производительность, а также на вашу способность сохранять безопасный контроль над автомобилем.

Еще статьи по теме

Проблема не в раздаточной коробке

В этот день чрезвычайного экономического давления важно быть осторожным и не торопиться снимать блок, особенно раздаточную коробку, прежде чем убедиться, что она является источником проблемы. . Нам всем нужно больше работы, и слишком легко снять раздаточную коробку с автомобиля, не проверив все остальные компоненты, которые могут быть источником проблемы, такие как карданные валы, вилки, дифференциалы и вредные привычки водителя.

Во-первых, после того, как вы уберете устройство, транспортное средство станет неуправляемым, что будет стоить вам единственного настоящего динамометрического стенда, который у вас может быть. Это абсолютно критично в вопросах, связанных с шумом, вибрацией и резкостью. Если вы снимите устройство и осмотрите его изнутри и не обнаружите сломанных или поврежденных компонентов, как вы «увидите» шум? Это приводит к большому количеству напрасной работы, разочарованию со стороны техника и куче траты времени на телефонные звонки, пытающиеся получить помощь в диагностике.

Ни в одном легковом или грузовом автомобиле нет движущихся компонентов, которые не создавали бы шума и вибраций, и производители тратят огромные средства на то, чтобы изолировать эти шумы от салона. Если вы стоите на любой трассе, вы услышите громадный шум шин от проезжающих машин, так как шины издают шум при контакте с тротуаром. Однако водители этих автомобилей не слышат этого шума, если шины штатные и окна закрыты. Мы собираемся обсудить здесь некоторые проблемы и заблуждения, которые приводят к напрасной трате труда и потерянным доходам, связанным с диагностическим подходом, используемым при решении проблем с раздаточной коробкой.

ШУМ НА ПОДЪЕМНИКЕ

Мы получаем бесконечные телефонные звонки на нашу горячую линию технической поддержки клиентов по поводу шумных раздаточных коробок, когда автомобиль находится на подъемнике. 99% всех раздаточных коробок будут шумно работать на подъемнике. Во-первых, шум всех компонентов становится громче, когда вы находитесь под автомобилем с поднятыми колесами. Подвеска полностью провисла, снаружи кабины нет экранирования. Цепь и планетарный редуктор создают шум, который кажется громче того, что вы могли бы услышать на дороге. Многие современные раздаточные коробки, такие как NV140, 242, BW 4414, 4476, 4481, 4482 и 4484, используют открытые планетарные дифференциалы для разделения крутящего момента между задней и передней осями. Эти агрегаты будут очень шумными в подъемнике, но тихими в дороге. Если вы не будете знать об этом факте, вы потратите впустую огромное количество времени.

ВОЙ РАЗДАТОЧНОЙ КОРОБКИ

В раздаточных коробках не используются гипоидные передачи. В режиме 2 High для мощности 4 Вт поток мощности идет прямо от входа к главному валу и к карданным валам. Подшипники не ноют; они рычат. Ноющие шумы обычно являются результатом неисправности одного или нескольких дифференциалов. Карданные валы передают множество дифференциальных шумов в раздаточную коробку или трансмиссию, так что звук появляется прямо под сиденьем водителя. Потратьте дополнительное время, чтобы тщательно выяснить, откуда возникла проблема, так как многие раздаточные коробки были проданы только для того, чтобы выяснить, что проблема все еще существует в одном из дифференциалов.

НЕИСПРАВНОСТИ ЗАДНЕЙ ВТУЛКИ РАЗДАТОЧНОЙ КОРОБКИ

Неисправности задней втулки в первую очередь вызваны отсутствием смазки или проблемами с задней вилкой, приводным валом, U-образными шарнирами или слишком коротким или разбалансированным приводным валом. Карданный вал, который сильно ржавый или покрыт грунтовкой, может выйти из равновесия. В среднем мастерская по ремонту приводных валов может отбалансировать вал только до 1800 об/мин, что не соответствует современным реалиям. Некоторые производители карданных валов для гоночных автомобилей вложили средства в оборудование, которое может вращать вал со скоростью до 12 000 об/мин, чтобы обеспечить идеальный баланс вращения во всем диапазоне мощности двигателя.

Вибрации вала обычно связаны с проблемами балансировки или задней вилки. Доступны многочисленные TSB, описывающие эти проблемы, и вам необходимо просмотреть, что доступно за год, марку и модель, над которой вы работаете. GM выпустила один такой технический бюллетень, № 01-04-17-004B, в котором говорится о некоторых лязгах, ударах и скрипах, связанных с вилкой заднего карданного вала.

ЗАКРЫТИЕ НА ПОВОРОТАХ

 Все полноприводные автомобили будут заедать на поворотах при работе в режиме 4WD High или Low на сухом асфальте. Повторю еще раз: все полноприводные автомобили будут заедать на поворотах при работе в режимах 4WD High или Low на сухом асфальте. Всегда будут многочисленные жалобы от магазинов и необразованных покупателей на заедание в поворотах на полном приводе. Ответ прост: 4WD High или Low — это распределение крутящего момента 50/50 между передними и задними колесами. Это должно использоваться только на бездорожье, в снегу, песке, грязи, траве и т. д. Если шины не могут проскальзывать, вы получите заедание, блокировку и сильный удар, поскольку компоненты снимают крутящий момент, создаваемый при поворотах, и внутренние колеса проехать меньшее расстояние, чем подвесные колеса. Это приводит к преждевременному выходу из строя цепи, перегреву жидкости и выходу из строя других деталей.

На джипах с раздаточной коробкой 231 мы все время видим преждевременные обрывы цепи. Это либо отсутствие смазки, либо — если на цепи была коричневая пригоревшая пленка — перегрев, потому что клиент едет по шоссе в режиме 4WD (обычно в дождь) в поисках лучшего сцепления. Это не то, для чего этот агрегат был разработан. Узлы 271 и 273, используемые в грузовиках Ford, также страдают от раннего отказа цепи, потому что они используют очень большие цепи, а условия с низким уровнем смазки приводят к перегреву и очень быстрому выходу из строя цепи.

ГРАФИК СМАЗКИ

Защитите своего клиента и свою гарантию, привив своим клиентам раздаточной коробки привычку заменять жидкость один раз в год или каждые 12 000-15 000 миль. Клиент никогда не лезет под автомобиль, чтобы проверить жидкость. Если есть утечка, обычно уже слишком поздно спасать устройство, когда он это замечает. Вы можете заработать дополнительные деньги на обслуживании и удержать клиента в пути для беспроигрышной ситуации. Многие из активных раздаточных коробок последних моделей и полноприводных раздаточных коробок выделяют много тепла на скоростях шоссе и плохо воздействуют на масло, требуя более частых замен.

НЕИСПРАВНОСТИ, СВЯЗАННЫЕ С ШИНАМИ

Важность правильно подобранных шин (размер и давление) невозможно переоценить. Большинство жалоб и отказов активных и полноприводных раздаточных коробок начинаются с шин, длина окружности которых не превышает 1/4 дюйма. Недавно у нас состоялся жаркий разговор с мастером, который ремонтировал автомобиль с четырьмя новыми шинами, но с теми же проблемами. Когда мы спросили их, измеряли ли они новые шины, они ответили: «Зачем? Они новые».

Когда они, наконец, измерили НОВЫЕ шины, две задние шины отличались от передних на дюйм и были совершенно новыми. Владелец магазина не мог в это поверить, и я сказал: «Наверное, вы никогда не участвовали в гонках».

Он спросил, какое это имеет отношение к этому, и я объяснил, что когда гоночная команда накачивает 40 комплектов шин на выходных, они используют измерительный прибор (, рис. 1 и рис. 2, ), чтобы измерить их и получить одинаковое соответствие. наборы. Иногда вы хотите, чтобы правые шины были выше левых для овальных гонок, чтобы машина лучше поворачивала; в шоссейных гонках вы хотите, чтобы они совпадали.

Мы продаем измерительный прибор, который представляет собой просто большой штангенциркуль, измеряющий окружность шины прямым считыванием, примерно за 50 долларов. Парни, которые хотят поставить машину на подъемник и измерить шины по центру протектора с помощью рулетки, теряют так много труда, когда это может сделать на земле за пять минут один человек с измерительным прибором.

Активные раздаточные коробки, раздаточные коробки с полным приводом, раздаточные коробки с вязкостной муфтой ( Рисунок 3 ) и дифференциалы сильно страдают от несоответствия размеров шин. Блок воспринимает разницу в скорости вращения колес как пробуксовку и пытается ее компенсировать активацией вискомуфты или пакета фрикционов. Это немедленно перегружает эти компоненты, потому что разница в размере шин заставит их работать все время. Вы можете перегреть вискомуфту за 50 миль, потому что она была разработана для того, чтобы посылать мощность для выравнивания скоростей валов, а затем расслабляться и ждать следующей пробуксовки. Шины нестандартного размера создают условия бесконечного проскальзывания, и ласка хлопает.

Помните, что этикетки на боковинах ничего не значат; достаточно только точного измерения, и даже новые шины из одной формы вырастают до разных размеров, когда вы их накачиваете.

ОБНОВЛЕНИЯ И УЛУЧШЕНИЯ

Вы всегда должны запрашивать у своего поставщика любые новые детали, усовершенствования или обновления, доступные для устройства, над которым вы работаете. Вся эта индустрия основана на концепции улучшения оригинального дизайна и создания готового продукта, превосходящего оригинал. Простое использование деталей для решения проблемы не устраняет недостатки, изначально заложенные в устройство. Спросите, есть ли обновления для того, над чем вы работаете.

Например, все раздаточные коробки 246, 261 и 263 выходят из строя из-за OEM-магниевого корпуса, в котором масляный насос пробивает корпус; и поскольку магний не любит сталь, вы получаете износ в отверстиях подшипников из-за разнородных металлов. Мы разработали запасную алюминиевую заднюю половину корпуса для тяжелых условий эксплуатации, которая производится в США (создание рабочих мест дома) и намного прочнее оригинала и китайских копий, доступных в настоящее время. Просите, и дано будет вам.

ПОНИМАНИЕ НАД ЧЕМ ВЫ РАБОТАЕТЕ

Успех зависит от достоверной информации. Многие люди по какой-то причине бродят в темноте наощупь. Невежество очень дорого стоит. Когда вы сталкиваетесь с устройством, которое вы впервые встречаете или с чем-то, что вы не видите достаточно часто, чтобы с ним было удобно, перейдите к руководству. Чтение того, как это работает, а также теории работы и потока энергии, сотворит чудеса с вашими диагностическими способностями и приведет вас на нужную страницу с советами по сборке и расположением деталей. Существует множество поставщиков утвержденных заводом-изготовителем руководств, таких как Mitchell OnDemand, а также услуги по подписке от OEM-производителей, благодаря которым вы всегда будете на шаг впереди.

Например, в раздаточных коробках BorgWarner 4481, 4482 и 4484 вы найдете дифференциал планетарного типа с двумя солнечными шестернями. Мы получаем невероятное количество телефонных звонков от людей, которые разобрали их и не могут собрать. Без книги не разберешься. Шестерни для каждой солнечной шестерни помечены, и их необходимо правильно синхронизировать, чтобы установить солнечные шестерни. Рисунок 4 показывает правильное расположение. Случай благоволит подготовленному уму. Быть хорошо информированным — это ваши инвестиции в себя, поскольку информация всегда является самым ценным товаром. Хорошая информация и образование — единственный путь к успеху и прибыли в отрасли, которая превратилась в очень сложную.

ВАЖНО: Шестерни планетарного дифференциала синхронизированы с солнечными шестернями. Если шестерни не синхронизированы должным образом, дифференциал не будет вращаться без заеданий.

Повернув заднюю часть планетарного дифференциала вверх, совместите метки на шестернях. Расположите метки совмещения с областью планетарного дифференциала, которая может быть ориентиром для всех передач.

Описание раздаточных коробок 4×4 | Red Dot Engineering

Раздаточная коробка 4×4 — это часть вашего дифференциала в сборе, которая позволяет вашему грузовику переходить на полный привод при движении по дорогам с твердым покрытием. Он также отключает его, когда это необходимо. Существует множество вариантов дизайна и функциональности, но все они имеют некоторые сходства, которые выделены ниже. Если вы ищете дополнительную информацию о различных типах раздаточных коробок, эта статья для вас.

Основы

На базовом уровне раздаточные коробки не такие сложные. Раздаточные коробки относятся к любому устройству, подключенному к системе полного привода, и помогают распределять мощность. Установленный в хвостовой части трансмиссии, мощность вращения, выходящая из трансмиссии, передается на корпус. Внутри этой коробки находится набор шестерен, которые распределяют мощность туда, куда она должна направляться, будь то одна ось или две.

Большинство раздаточных коробок работают либо в режиме полного привода, либо в режиме полного привода с режимами высокого и низкого диапазона; некоторые могут работать сами по себе без участия человека, в то время как другим требуется ручная блокировка / разблокировка рычагов.

При работе с раздаточной коробкой всегда важно быть очень осторожным с уровнями жидкостей и следить за тем, чтобы они не переполнялись. В большинстве раздаточных коробок имеется отверстие сбоку, через которое масло попадает в устройство для смазки. Это отверстие также может заполняться, как и обычная трансмиссия, но вам может понадобиться специальный инструмент, называемый воронкой, чтобы вы не пролили сразу слишком много жидкости внутрь вашего автомобиля.

Зацепление и отсоединение

Раздаточная коробка включается, когда она работает как часть вашей системы полного привода, передавая мощность от двигателя через две разные части вашей трансмиссии, прежде чем снова распределить ее на все четыре колеса.

Позволяет двигаться на малых скоростях по пересеченной местности без необходимости останавливаться каждые несколько футов для переключения передач, особенно если у вас автоматическая коробка передач с ручным режимом, например «Низкий». Это также означает, что для тех из нас, у кого механическая коробка передач, больше не будет вождения одной ногой. Гонщики с одним треком часто используют эту функцию, потому что они не хотят, чтобы их ноги сгорели, постоянно переключаясь между высоким диапазоном (для крейсерской скорости) и низким диапазоном (для облегчения ползания).

Раздаточная коробка отключается, когда вы находитесь в режиме полного привода, и в ней больше нет необходимости. Это можно сделать, просто нажав переключатель на приборной панели или на полу вашего автомобиля, в зависимости от марки и модели. Некоторые автомобили автоматически включают полный привод, когда датчики обнаруживают, что одна ось потеряла сцепление с дорогой. Напротив, другие требуют, чтобы водитель вручную выбирал полный привод с помощью переключателя.

Двухступенчатые раздаточные коробки

Двухступенчатые раздаточные коробки используются для улучшения внедорожных качеств или экономии топлива. Двухскоростные раздаточные коробки обычно включаются путем нажатия на рычаг, установленный на полу, приборной панели или между сиденьями. Двухступенчатая коробка передач используется в сочетании с дополнительным набором низких и высоких диапазонов передач, которые можно выбирать по желанию с помощью отдельных рычагов, установленных рядом друг с другом на узле селектора/переключателя передач.

Двухступенчатые раздаточные коробки включают обе передачи одновременно, если только они не переведены в режим «Нижний диапазон», что означает, что одна из них будет иметь более высокие скорости, чем другая. Вам понадобится больший крутящий момент на разных оборотах, поэтому низкий диапазон не поможет. Тем не менее, может не быть оптимального диапазона мощности для конкретных условий вождения, таких как снег/лед, когда более низкие скорости будут лучше работать при ползании по камням.

Двухступенчатая раздаточная коробка будет использовать одно низкое передаточное число, чтобы обеспечить больший крутящий момент и лучшую скорость на малом ходу в режиме пониженного диапазона. Это особенно полезно при подъеме или спуске по крутым склонам. Кроме того, во избежание повреждений большинство двухступенчатых раздаточных коробок имеют механизм блокировки, который необходимо включить перед переходом в режим пониженного диапазона.

Полноприводные раздаточные коробки

Полноприводные раздаточные коробки передают мощность на все четыре колеса одновременно. Это может увеличить тягу в условиях низкой тяги, таких как грязь, песок и снег. В отличие от системы неполного рабочего дня, которая требует от водителя переключения на передачу для бездорожья или включения переключателя блокировки дифференциала на некоторых моделях, системы полного привода обычно всегда активны при включении, даже при движении по сухому асфальту.

Полноприводная раздаточная коробка — отличный вариант для тех, кто часто ездит по скользкой дороге или бездорожью и нуждается в дополнительном сцеплении, которое обеспечивают все четыре колеса.
