Детали барабанной тормозной системы.
Барабанная тормозная система состоит из барабана, колесного тормозного цилиндра (тормозного центра), поршней внутри тормозного цилиндра, колодок и возвратных пружин. Кроме того, на тормозной пластине расположен механизм ручного тормоза.
Барабан: это металлическая часть, обычно сделанная из чугуна, которая вращается вместе с колесом. Он устанавливается на ступицу колеса с помощью шпилек. Внутренняя поверхность барабана образует поверхность трения колодок.
Колесный тормозной цилиндр: в промышленности он также называется тормозным центром (не главным тормозным центром), тормозной шланг соединен с тормозным цилиндром с помощью штуцера. Преобразуя гидравлическое давление в толчок с поршнями внутри, он прижимает колодки к барабану.
Барабанные тормозные колодки: это металлическая деталь в форме полумесяца, к которой приклеены колодки. Поршень тормозит, толкая колодки вперед, а возвратная пружина втягивает колодки.
Тормозные колодки: это детали, которые открываются наружу вместе с барабанной колодкой при нажатии на тормоз, трутся о барабан, имеют высокий коэффициент трения и создают эффект торможения.
Как работает барабанная тормозная система?
Барабанная тормозная система — это тормозной механизм, используемый на задних колесах легковых автомобилей, легких коммерческих автомобилей и тяжелых транспортных средств. Тормозной механизм закреплен, барабан вращается вместе с колесом. Когда педаль тормоза нажата, гидравлическое тормозное масло под давлением открывает поршни (правый-левый) в колесном тормозном цилиндре, расположенном на тормозной пластине, и подталкивает тормозные колодки к барабану. Тормозные колодки на внешней поверхности барабанных колодок создают эффект торможения за счет трения о внутреннюю поверхность барабана.
Поскольку барабанные тормоза работают в замкнутой среде, они перегреваются и их трудно охладить, а при нагревании тормозное усилие уменьшается. Кроме того, поскольку масса барабана (за исключением подвески) велика, увеличивается неподрессоренная масса, что отрицательно сказывается на комфорте.
Эффект самоторможения (Self Servo Effect — Self Energy)
Эта функция недоступна для дисковых тормозов. В дополнение к тормозной силе, получаемой при нажатии педали тормоза в барабанной тормозной системе, возникает дополнительный тормозной эффект из-за направления вращения барабана и контакта колодок.
Когда барабан поворачивается влево (т.е. когда автомобиль движется вперед), поршни в колесном тормозном цилиндре открывают тормозные колодки в обе стороны, влево и вправо. Поскольку направление вращения — влево, тормозная колодка слева имеет тенденцию вращаться вместе с барабаном при нажатии на барабан, то есть создает давление в направлении собственного трения в дополнение к тормозной силе, тем самым создавая эффект самоторможения и увеличивая тормозное усилие автомобиля.
В то же время тормозная колодка справа прижимается к барабану, но здесь, вопреки приведенной выше логике, она оказывает толкающее действие на колодку, которая действует в противоположном направлении из-за направления вращения барабана. По этой причине тормозная колодка с правой стороны имеет меньший тормозной эффект и изнашивается меньше, чем колодка с левой стороны.
Типы барабанной тормозной системы
В барабанных тормозах используются различные конструкции с двойным цилиндром (один сверху и один снизу), одноцилиндровым (только сверху), цилиндром одностороннего действия или в зависимости от конструкции шпилек колодок. Наиболее распространенный тип барабанных тормозов: одноцилиндровый и саморегулирующийся.
Устройство современной тормозной системы
Существует ряд фирм, специализирующихся на выпуске современных тормозных систем для спортивных автомобилей.
В этой статье мы рассмотрим устройство современной тормозной системы автомобиля.
|
Общее устройство тормозной системы автомобиля
|
Каким требованиям должна соответствовать современная тормозная система? Назначение тормозной системы.
Тормозная система служит для уменьшения скорости движения автомобиля, полной остановки автомобиля и удержания автомобиля на месте. Процесс торможения происходит за счет возникновения силы трения между колесами и дорогой.
|
Устройство стояночной тормозной системы
|
При нажатии на педаль тормоза на тормозной цилиндр передается усилие, в поршне главного тормозного цилиндра создается давление, которое передается в систему, и передает его через трубопроводы к рабочим цилиндрам на колесах, которые прижимают колодки к тормозным дискам. Чем сильнее нажимаешь на педаль тормоза, тем больше создается давление в системе, что в итоге приводит к появлению тормозных сил в точке контакта резины с дорогой. Чем сильнее вы нажмете на педаль тормоза, тем быстрее и качественнее затормозит автомобиль.
Завершение торможения сопровождается перемещение педали тормоза в исходное положение, что обеспечивается возвратной пружиной. Поршень главного тормозной цилиндра движется в начальное положение, и тормозная жидкость возвращается в главный тормозной цилиндр, при этом разжимаются тормозные колодки.
Тормозная система приводится в действие с помощью тормозного привода.
- Механический привод тормозов (представляет собой систему тросов и рычагов, которые посредством механического соединения воздействуют на тормозные механизмы для осуществления процесса торможения);
- Гидравлический привод тормозов (представляет собой систему, работа которой основана на гидравлическом взаимодействии деталей тормозной системы). Устройство гидравлического привода тормозов включает следующие детали: педали тормоза, усилитель тормозного усилия, главный тормозной цилиндр, соединительные гидравлические шланги, и тормозные механизмы. Гидравлический привод тормозной системы получил широкое распространение в современном автомобиле строении благодаря возможности системной работы с электронными системами торможения, такими как:
— Антиблокировочная система тормозов;
— Усилитель тормозного привода ;
— Система распределения тормозных усилий;
— Электронная система блокировки дифференциала.
Принцип работы гидравлического привода тормозов основан напередаче тормозной жидкостик тормозным механизмам через шланги тормозной системы. Работа гидравлического привода тормозов начинается после нажатия педали тормоза, после чего вступает в работу главный тормозной цилиндр (основной элемент тормозной системы, который служит для преобразования механической работы (нажатие на педаль тормоза), в гидравлическую). Создается давление тормозной жидкости в системе, вследствие которого осуществляется работа тормозных механизмов, тормозной поршень разжимает колодки, и прижимает их к тормозным дискам, за счет чего происходит трение между ними и автомобиль начинает уменьшать скорость.
3. Электрический привод тормозов (основан на использовании источника электрической энергии). Преимущества электрического привода тормозов в простоте конструкции и в удобстве эксплуатации. К основным недостаткам электрического привода тормозов можно отнести потребность в мощном источнике электрической энергии, из-за чего электрический привод тормозов не пользуется популярностью сегодня;
4.
Пневматический привод тормозов (для процесса торможения автомобиля использует сжатый воздух).
5. Комбинированный привод тормозов (основан на сочетании пневматического и гидравлического приводов).

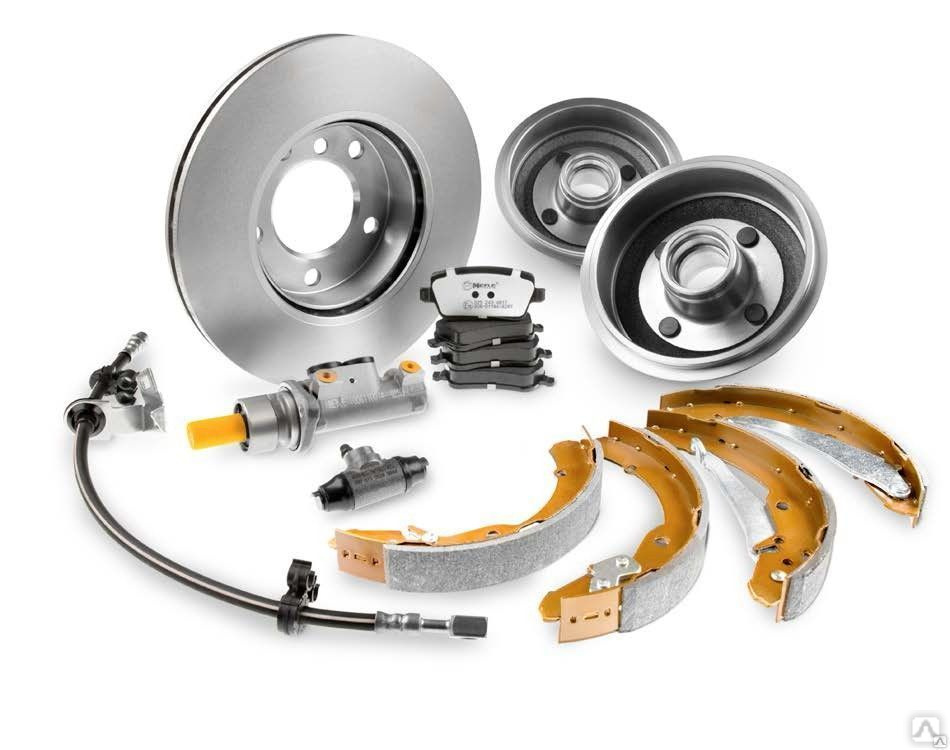

Детали тормозной системы
Принимаю Отправить Отправить
Какие части тормозной системы?
Обратите внимание, что существуют разные конфигурации тормозных систем, так как в некоторых автомобилях используются дисковые тормоза на всех четырех колесах, а в других — дисковые тормоза спереди и барабанные тормоза сзади. На этом рисунке показаны компоненты тормозной системы, которые можно найти на легковых/грузовых автомобилях, оснащенных антиблокировочной тормозной системой.
Одна из самых важных систем вашего автомобиля. Вы рассчитываете на тормоза, чтобы безопасно остановить автомобиль каждый раз, когда вы нажимаете на педаль тормоза.
Чтобы лучше понять все, что связано с остановкой вашего автомобиля, ознакомьтесь с этой инфографикой, показывающей основные части типичной тормозной системы легкового автомобиля.
Модуль управления АБС
Установленный на автомобилях с тормозами с АБС, этот модуль выполняет диагностические проверки тормозной системы АБС и определяет, когда подавать правильное давление на каждое колесо, чтобы предотвратить блокировку колес.
Усилитель тормозов
Снижает давление, необходимое для торможения, чтобы любой водитель мог управлять тормозами. Использует разрежение и давление двигателя для увеличения усилия, которое педаль тормоза оказывает на главный цилиндр.
Дисковые тормоза
Обычно устанавливаемые на передние колеса, дисковые тормоза имеют тормозные колодки, которые прижимаются к диску (ротору) при нажатии на педаль тормоза для остановки автомобиля. Колодки прикреплены к узлу тормозного суппорта, который обрамляет ротор.
Барабанные тормоза
Расположенные в задней части автомобиля барабанные тормоза состоят из колесных цилиндров, тормозных колодок и тормозного барабана. При нажатии на педаль тормоза тормозные колодки вдавливаются в тормозной барабан колесными цилиндрами, останавливая автомобиль.
Аварийный тормоз
Работает независимо от основной тормозной системы, предотвращая скатывание автомобиля. Также известный как стояночный тормоз, ручной тормоз и электронный тормоз, аварийный тормоз в основном используется для удержания автомобиля на месте при парковке.
Главный цилиндр
Преобразует негидравлическое давление в гидравлическое, которое колесные цилиндры используют для прижатия тормозных колодок к роторам для остановки автомобиля.
Педаль тормоза
Водитель нажимает на педаль тормоза, чтобы активировать тормоза. Поршень в главном цилиндре движется при нажатии на педаль.
Датчики скорости вращения колес
Являясь частью тормозной системы ABS, датчики скорости контролируют скорость каждой шины и отправляют информацию в модуль управления ABS.
Дисковые и барабанные тормоза
Содержание, содержащееся в этой статье, предназначено только для информационных целей и не должно использоваться вместо обращения за профессиональной консультацией к сертифицированному технику или механику. Мы рекомендуем вам проконсультироваться с сертифицированным техническим специалистом или механиком, если у вас есть конкретные вопросы или проблемы, связанные с любой из тем, затронутых в этом документе. Ни при каких обстоятельствах мы не несем ответственности за любые убытки или ущерб, вызванные тем, что вы полагаетесь на какой-либо контент.
Я принимаю Отправить Отправить
Каковы основные части тормозной системы?
Вы знаете, что когда вы нажимаете на педаль тормоза, автомобиль замедляется. Просто, верно? Но какие части тормозной системы делают возможной остановку и замедление?
Изучение деталей автомобильной тормозной системы может помочь вам лучше понять свой автомобиль, выявить признаки необходимости замены или ремонта компонентов, а также определить, когда пора обращаться в сервисную службу. Продолжайте читать, чтобы узнать, каковы основные части тормозной системы и на что обращать внимание, когда они изнашиваются.
Главный тормозной цилиндр
Главный тормозной цилиндр — это первый и, возможно, самый важный компонент тормозной системы, поскольку он приводит в движение остальную часть системы. Главный цилиндр активируется нажатием на педаль тормоза, которая проталкивает поршень через цилиндр, чтобы протолкнуть тормозную жидкость через тормозные магистрали.
Другими словами, главный цилиндр создает гидравлическое давление, подталкивающее тормозную жидкость к тормозным компонентам на каждом колесе.
Бачок с тормозной жидкостью расположен в верхней части главного цилиндра, чтобы снабжать его жидкостью.
Признаки неисправного главного цилиндра
Хотя главные цилиндры рассчитаны на весь срок службы вашего автомобиля, иногда в них могут возникать утечки или другие механические неисправности. Обратите внимание на следующие признаки неисправного главного цилиндра:
- Ненормальное ощущение педали тормоза: Педаль тормоза, которая кажется мягкой, мягкой или медленно проваливается в пол, может указывать на то, что главный цилиндр имеет утечку или иным образом не герметичен.
- Грязная тормозная жидкость: Тормозная жидкость темно-коричневого или черного цвета может указывать на то, что резиновые уплотнения главного цилиндра вышли из строя и загрязнили жидкость.
- Утечка жидкости: Главный цилиндр с изношенными уплотнениями может иметь видимые утечки, из-за которых тормозная жидкость капает на землю под автомобилем.
- Индикатор проверки двигателя: Ваш автомобиль может быть оснащен датчиками, определяющими потерю давления в тормозной системе из-за неисправного главного цилиндра, что вызывает загорание индикатора проверки двигателя.
Усилитель тормозов
Усилитель тормозов является компонентом силовых тормозных систем. Они умножают усилие, прилагаемое педалью тормоза к главному цилиндру. В настоящее время на многих транспортных средствах используются тормоза с усилителем, которые делают торможение более управляемым.
Без усилителя тормозов вам пришлось бы прилагать гораздо больше усилий, чтобы замедлить движение автомобиля. Большинство тормозных усилителей имеют вакуумный усилитель, то есть двигатель создает вакуум внутри диафрагмы усилителя, чтобы увеличить усилие от педали.
Признаки неисправного усилителя тормозов
Неисправный усилитель тормозов может создать опасные условия вождения, затруднив торможение. Часто усилитель тормозов выходит из строя из-за разрыва диафрагмы или треснувшего вакуумного шланга. Вот на что следует обратить внимание, если вы подозреваете, что ваш усилитель тормозов выходит из строя:
- Тугая педаль тормоза: основные признаки неисправного усилителя тормозов.
- Увеличенный тормозной путь: транспортное средство с неисправным усилителем тормозов может быть труднее остановить, что может привести к увеличению тормозного пути.
- Двигатель глохнет при торможении: Если диафрагма в вашем усилителе тормозов повреждена, это может привести к избыточному разрежению двигателя, что приведет к его остановке.
Тормозная жидкость
Тормозная жидкость под давлением — это среда, с помощью которой активируются механические части вашей тормозной системы. Она направляется из бачка тормозной жидкости в главный цилиндр. Затем через тормозные магистрали и вниз к суппортам или колесным цилиндрам (если у автомобиля задние барабанные тормоза) на каждом колесе, в которых находятся тормозные колодки. Эта гидравлическая жидкость не только приводит в действие тормозные колодки и задние колодки (если они оборудованы барабанными тормозами) на каждом колесе, но также действует как смазка и содержит антикоррозионные присадки для поддержания работоспособности тормозной системы.
Признаки плохой тормозной жидкости
Замена тормозной жидкости — это плановое техническое обслуживание, которое следует проверять примерно каждые два года или 30 000 миль пробега. Если ваша тормозная жидкость загрязнена, мутная или ее уровень слишком низкий, вы можете столкнуться со следующими симптомами:
- Мягкая педаль тормоза: Чрезмерно мягкая и неотзывчивая педаль может указывать на то, что утечка привела к слишком большой потере тормозная жидкость.
- Менее эффективные тормоза: Тормозная жидкость, загрязненная воздухом или шламом, не будет столь же эффективно реагировать на давление, что может привести к увеличению тормозного пути.
- Сигнальная лампа тормозной системы: Ваш автомобиль может быть оборудован датчиком в бачке тормозной жидкости, который активирует сигнальную лампу тормозной системы на приборной панели, если уровень жидкости падает слишком низко.
Тормозные магистрали и шланги
Тормозные магистрали и шланги несут тормозную жидкость от главного цилиндра к суппортам на всех четырех колесах.
Тормозные магистрали представляют собой жесткие металлические трубки, прикрепленные к кузову автомобиля, и они транспортируют жидкость на большей части пути к колесам. Тормозные шланги находятся в конце тормозных магистралей и используются для подачи жидкости на оставшуюся часть пути к каждому суппорту или колесному цилиндру. Тормозные шланги сделаны из резины, чтобы обеспечить движение между колесом и подвеской.
Признаки неисправности тормозных магистралей и шлангов
Тормозные магистрали и шланги рассчитаны на десятки тысяч миль, но их следует регулярно осматривать на наличие утечек или повреждений. Вот как можно проверить, плохо ли работают тормозные магистрали или шланги:
- Мягкая педаль тормоза: Если в магистрали или шланге возникла утечка, это может привести к снижению давления гидравлической жидкости, необходимой для работы тормозов, что приведет к опасно мягкая педаль.
- Заметно изношенный тормозной шланг: Воздействие погодных условий и тепла от тормозов с течением времени может привести к тому, что тормозные шланги будут иметь трещины, разрывы или изношенную резьбу, что может быстро привести к протечке.
Тормозной суппорт
Тормозной суппорт — это компонент, устанавливаемый на каждое колесо и встречающийся только в дисковых тормозных системах. Они действуют как металлический зажим на диске или роторе колеса. Когда педаль тормоза нажата, тормозная жидкость активирует набор поршней внутри суппорта, которые прижимают тормозные колодки к ротору и замедляют автомобиль.
Признаки неисправности тормозного суппорта
Тормозные суппорты рассчитаны на десятки тысяч миль безотказной работы, но по мере их старения поршень(и) внутри суппорта может застрять, или сам суппорт может протекать или заклинивать из-за хорошо. Обратите внимание на следующие признаки неисправного тормозного суппорта:
- Видимые утечки: Постоянное воздействие тепла при торможении может привести к тому, что резиновые уплотнения суппорта со временем разрушатся, что может привести к утечкам тормозной жидкости под автомобилем и рядом с ним. колеса.
- Менее эффективные тормоза: Если на суппорте накопилось слишком много грязи и сажи, ползунки суппорта могут заклинить, что не позволит суппорту полностью прижать тормозной диск и сделает педаль тормоза губчатой.
- Автомобиль тянет в одну сторону: Когда суппорт начинает изнашиваться из-за воздействия тепла, его поршни могут заедать и создавать сопротивление этому конкретному колесу, заставляя его уводить в эту сторону.
- Тормоза включены без педали: Суппорт, который застревает из-за грязи и копоти, может быть не в состоянии полностью отвести тормозные колодки от ротора, из-за чего во время езды создается ощущение, что тормоза частично задействованы, даже когда вы не держите ногу на педали.
Тормозные колодки и колодки
Тормозные колодки используются только в дисковых тормозных системах, а тормозные колодки используются в барабанных тормозных системах. В дисковых тормозах тормозные колодки действуют как фрикционный материал, который прижимается к ротору колеса, чтобы замедлить его. В барабанных тормозах тормозные колодки выполняют ту же функцию, за исключением того, что они создают трение, прижимаясь к внутренней части барабана.
Признаки неисправности тормозных колодок
Тормозные колодки требуют регулярного технического обслуживания и должны регулярно заменяться.
В зависимости от типа ваших колодок, они могут прослужить от 20 000 до 70 000 миль. Тем не менее, лучший способ определить, нуждаются ли ваши колодки в замене, — это узнать, насколько они тонкие. Тормозные колодки следует заменять, когда их толщина изнашивается до 3–4 мм. Вот некоторые признаки износа тормозных колодок:
- Визг: Некоторые тормозные колодки оснащены встроенным индикатором, который издает слышимый визг, когда они становятся слишком тонкими, сообщая вам о необходимости их замены. Если вы слышите резкий скрежет, это, вероятно, означает, что колодки полностью изношены и теперь прижимаются к ротору только своей металлической задней пластиной. Если вы слышите скрежет, как можно скорее запишитесь на замену тормозных колодок.
- Менее эффективные тормоза: По мере износа тормозных колодок их тормозная реакция ухудшается, особенно при резком торможении.
Тормозной диск и барабан
Тормозной диск представляет собой металлический диск, прикрепленный к ступице колеса и встречающийся только в дисковых тормозных системах.
Он вращается вместе с колесом так, что когда тормозные колодки сжимают ротор, все колесо останавливается. В барабанных тормозных системах тормозной барабан также вращается вместе с колесом, но он содержит колесные цилиндры и тормозные колодки, которые замедляют вращение барабана.
Признаки неисправного тормозного диска
Тормозные диски служат дольше, чем тормозные колодки, но подвержены аналогичному износу из-за перегрева и трения и со временем требуют замены — обычно после десятков тысяч миль пробега. Иногда роторы можно заменить или полностью заменить. Обратите внимание на следующие признаки неисправности тормозного диска:
- Визг или скрежет: Деформированный диск может издавать визг при нажатии на тормоз и скрежет, если диск сильно изношен.
- Вибрации педали тормоза: Если один или несколько роторов деформированы, это может вызвать неравномерную вибрацию, ощущаемую через педаль тормоза или рулевое колесо (во время торможения).
- Канавки на диске: Поскольку тормозные колодки и диски изнашиваются от контакта, на диске могут остаться канавки или видимые следы, которые, возможно, потребуется зачистить для обеспечения безопасного торможения.
- Увеличенный тормозной путь: Роторы с канавками, насечками или деформированными в целом менее эффективны и могут небезопасно увеличить тормозной путь.
Какие существуют типы тормозов?
В большинстве современных автомобилей установлено два-три разных типа тормозов. К ним относятся дисковые тормоза, барабанные тормоза и стояночный тормоз. Дисковые и барабанные тормоза выполняют одну и ту же задачу по замедлению автомобиля при нажатии на педаль тормоза, но используют для этого разные детали.
Большинство автомобилей имеют дисковые тормоза на всех четырех колесах, хотя некоторые могут иметь барабанные тормоза на задних колесах, поскольку они дешевле в производстве. Вот краткое описание каждого типа тормоза:
- Дисковые тормоза: Стандартная гидравлическая тормозная система, в которой используются поршни, размещенные в суппорте на каждом колесе, для прижатия тормозных колодок к вращающемуся ротору диска.
- Барабанные тормоза: Менее распространенная гидравлическая тормозная система, в которой колесные цилиндры прижимают тормозные колодки к вращающемуся барабану внутри каждого колеса.
- Антиблокировочная тормозная система (ABS): Автоматическая система экстренного торможения, использующая датчики для быстрой прокачки гидравлических тормозов, чтобы предотвратить их блокировку при резком торможении.
- Стояночный тормоз: Механическая тормозная система (иногда электронная), которая обычно использует ручной рычаг для блокировки колес на месте на склонах, также известная как аварийный тормоз.
