Деревянная эстакада для автомобиля своими руками: особенности изготовления разных вариантов Размеры эстакады для ремонта легковых автомобилей

Содержание

Мини эстакада в гараже своими руками

Содержание

Автомобиль периодически требует осмотра ходовой части. Для этого используют эстакаду. Конструкция используется в точках техобслуживания. Если владелец автомобиля не хочет тратить деньги на работу автомастеров, может осмотреть машину самостоятельно, приподняв ее над землей на эстакаде. Это альтернативный смотровой яме способ получить доступ к днищу. Сборка эстакады своими руками сэкономит средства.

Основные виды

По типу конструкции различают два вида эстакад для автомобилей:

Полноразмерные позволяют провести ремонт машины, полностью поднятой над уровнем земли на 1 метр. Они громоздки и требуют много места. Подходят как для легкового, так и грузового транспорта.
Мини эстакада. Представляет собой два небольших, независимых друг от друга, скошенных с одной стороны подиума. Автоэстакада позволяет приподнять машину со стороны передних или задних колес. Используется для частичного осмотра днища. Недостатком такой конструкции стала необходимость наличия ювелирной точности у водителя при заезде на нее.

Стационарная

Полноразмерные эстакады относятся к стационарному типу. Их устраивают вдоль трасс, на обочинах дорог, в точках СТО. Площадка высоко поднята над землей и позволяет провести детальный осмотр авто со стороны днища, выполнить ремонтные работы. Рассчитана на вес легковых и грузовых автомобилей.

Самая прочная и долговечная конструкция варится из металла. Для создания смотровой площадки используют кирпич, древесину, трубы и швеллер.

Совет! Если гараж выстроен на 2 машины, но стоит там только одна, то свободное место можно отвести под собственную эстакаду.

Разборная

Разборная эстакада обладает меньшими габаритами. Она легко помещаются в гараже и, при необходимости, быстро собирается. Предназначена для осмотра легкового автомобиля.

В конструкцию входит:

4 тумбы под опоры;
2 пары платформ со стопором, чтобы машина не скатилась;
2 пары горизонтального трапа под наклонный заезд;
несколько ребер жесткости для фиксации деталей относительно друг друга.

Строят из металла. Чем более толстый и прочный выбран материал, тем дольше прослужит конструкция.

Общие требования

Изготовление эстакады – не сложный процесс, но нужно помнить о нескольких нюансах:

Высота полноразмерной – до 1 метра, а мини вариант позволяет поднять машину на 0,3-0,7 метра.
Ширина конструкций определяется шириной автомобиля. Чтобы было легко на нее заехать, трапы и платформы делают шириной 0,4 метра. Таких габаритов достаточно для большинства колес.
Запас прочности определяет срок службы. В мини модели он не так критичен, а при строительстве стационарной эстакады на материалах не экономят.

Эстакада, собранная самостоятельно, должна помещаться в обычных гаражах. При создании чертежа учитывают, сколько есть свободного места для ее хранения.

Этапы подготовительных работ

Провести работы своими руками, с этапа проектирования и до финальной сборки, не сложно. Для этого нужно определиться с типом конструкции, предпочитаемым и доступным материалом, сделать чертеж, рассчитать размеры и количество деталей, составить смету на закупку материала, аренду оборудования.

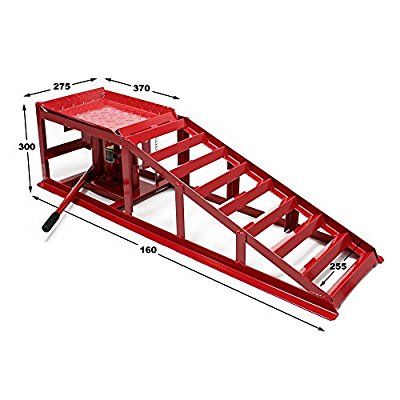

Расчет размеров и составление чертежа

Начинают создание чертежа с выбора типа (стационарная или переносная) и материала. Для каждого будет предпочтительна своя форма изделия. Общие габариты:

высота – до 1 метра;
ширина – около 0,4 метра;
длина подъема – около 1 метра;
длина плоской платформы – от 0,3 метра.

Эстакада – это пара одинаковых сооружений. Сбоку на схеме по форме она напоминает прямоугольную трапецию. Между собой пара горок может дополнительно фиксироваться, чтобы избежать смещения во время подъема на нее машины.

Подготовка материалов и инструментов

В зависимости от материала, для эстакады подбирают инструменты. Конструкция из шпал или металла собирается с помощью:

сварочного аппарата;
болгарки;
болтов, гаек.

В качестве основного материала берут арматуру и 40-ка миллиметровый уголок. Готовую конструкцию сверху покрывают антикоррозийной краской.

Эстакада из дерева создается из:

деревянных брусков с квадратным сечением со стороной 0,2 метра;
деревянных колодок или досок;
гвоздей, шурупов;
пилы;
отвертки.

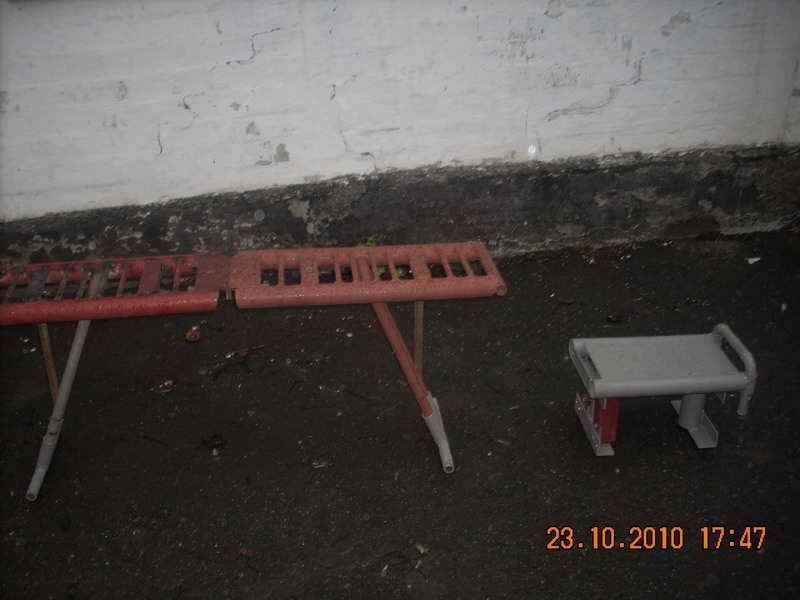

Металлическая конструкция своими руками

Наиболее популярна мини эстакада, выполненная из металла. Такое изделие отличает ряд преимуществ:

легко перемещать;
простота сборки – не требует особых навыков;
надежность и долговечность.

Хотя, сделанная своими руками, эстакада может прослужить не одно десятилетие, со временем любая конструкция изнашивается. Если правильно ухаживать, обрабатывать от ржавчины, срок службы заметно увеличится.

Сварка конструкции проходит следующим образом:

нарезается уголок, и собираются две прямоугольные трапеции;
соединяют их между собой уголком;
обрезками и остатками уголка по бокам формируют дополнительные ребра жесткости;
нарезают арматуру и приваривают на верхнее основание и наклонную плоскость;
зачищают металлической щеткой, окрашивают краской по металлу.

Процедуру повторяют для второй части из пары эстакады. На верхней платформе можно сделать ограничивающий бортик, чтобы машина не проехала дальше.

Удобно хранить ее вертикально.

Инструкция по изготовлению деревянной мини эстакады

Деревянная конструкция отличается невысокой стоимостью материалов. Также к достоинствам стоит отнести:

простоту конструкции. Она не требует специальных инструментов и оборудования, ее можно сделать подручными материалами;
передвижная эстакада обладает сравнительно небольшим весом;
мобильность – легко поставить и убрать.

К недостаткам относится малый запас прочности. Со временем эстакада из бруса будет гнить, ее подтачивают насекомые. Специальная обработка поможет увеличить срок эксплуатации.

Переносная эстакада из дерева бывает двух типов:

Цельная. Берут брус со стороной сечения не менее 0,2 метра. Соединяют его гвоздями с еще одним отрезом. С одного края срезают скос. Высота такой эстакады небольшая, но она легкая, и может храниться в багажнике машины.

Ступенчатая. Создается из колодок и 50-миллиметровых досок. Колодки нарезают на куски. В зависимости от высоты, с одного края некоторые срезают. Собирается конструкция слоями: доска, на ней, с определенным шагом, прибито несколько колодок, и снова доска. Каждый ярус короче предыдущего. Останавливаются на требуемой высоте. Сверху обязательно набивают колодку-ограничитель движения. Чем меньше угол наклона, тем легче заехать машине. Но это удлиняет эстакаду и делает ее более тяжелой.

Технология создания кирпичной конструкции

Разновидностью стационарной конструкции является изделие из кирпича. Для постройки необходимо выделить участок земли. Самодельная эстакада по форме не отличается от металлической или деревянной. Все части возводят из кирпича.

Методика постройки включает создание классической кирпичной кладки на цементном растворе. Преимуществом этой автомобильной альтернативы смотровой ямы стала прочность. Она способная выдержать вес даже грузовой машины.

К недостаткам относят:

необходимость отдать под нее достаточно большой земельный участок;
монтаж, как и демонтаж, требует много времени;
со временем кладка разрушается, и требуется ее полый снос.

Такое сооружение больше подойдет для гаражей в селах и за городом, где есть много свободного места. Кирпич выбирают как можно более прочный. Строительные работы лучше проводить в теплое время года.

Многие автомобилисты предпочитают осматривать и проводить небольшие работы по ремонту автомобиля, не прибегая к помощи профессионалов. Это обусловлено не только желанием сэкономить денежные средства на СТО, но и стремлением заниматься своим автомобилем самостоятельно.

Чтобы было проще проводить диагностику узлов, расположенных под днищем, ремонтировать ходовую часть и моторный отсек, используется смотровая яма. Однако иногда ее устройство невозможно из-за близости к поверхности грунтовых вод. Поэтому автомобилисты интересуется, как сделать эстакаду в гараже из доступных материалов.

Особенности устройства эстакады в гаражном помещении

Стационарная эстакада имеет более сложную конструкцию, и на нее можно поднять весь автомобиль, а не только переднюю часть. Но для ее устройства в гараже должно быть достаточного свободного пространства. Самодельная эстакада в гараже разборного типа — это мини-версия обычной эстакады: она более компактная и удобная в эксплуатации.

Преимуществами такой эстакады, установленной в гараже, можно считать следующее:

Во время проведения ремонта автомобиля можно хорошо осветить рабочее пространство;
Значительно увеличивается площадь рабочего пространства и осмотр автомобиля происходит в комфортных условиях;

Не нужно длительное время находиться на холодной земле или в сырой яме;
Небольшую по размеру эстакаду можно легко перемещать и удобно хранить;
Для устройства эстакады можно использовать практически любые подручные материалы.

Какие варианты самодельной эстакады можно выбрать?

Обычная эстакада имеет высоту 1 м, а высота ее мини-версии не превышает полметра из-за особенностей использования устройства. Насколько широкой будет конструкция, зависит от габаритов автомобиля.

В большинстве случаев эстакада в гараже своими руками изготавливается из следующих видов материалов:

Шпалы. В этом случае брусья или железобетонные изделия укладываются в положении «один за другим», а на место с выемкой кладутся доски достаточной толщины, чтобы получилось подобие горки.
Кирпич. Для устройства такой конструкции осуществляется кладка в форме трапеции с использованием кирпичей и цементного раствора. Чтобы не ошибиться с шириной, нужно измерить расстояние между колесами автомобиля.

Металл. Для ее изготовления понадобится арматура (диаметр 1,2 см), металлопрокат, инструменты, крепеж. Сначала нужно собрать четыре стойки основания высотой 0,5 м. Боковые стороны должны иметь форму трапеции, и присоединяться поперечинами размером 64х6 см. Мостики для заезда изготавливаются из арматуры и уголков размером 40х5 см, и выполняются в виде лесенки. Всего нужно изготовить 4 моста. Детали конструкции соединяются между собой болтами.

Сегодня совершенно не обязательно делать смотровую яму в помещении, где стоит авто, ведь мини эстакада в гараж своими руками может быть сделана из самых разнообразных подручных материалов. Это экономичный и практичный вариант! При этом качественная эстакада будет служить длительный срок, и выручит водителя при ремонте автомобиля не один раз.

Большинство автолюбителей предпочитают чинить и настраивать свой транспорт самостоятельно: для одних это способ экономии, а для других — хобби. Но не все гаражи оснащены смотровой ямой, а залазить под капот просто так слишком неудобно, и даже опасно.

В таких ситуациях спасает эстакада, которую можно сделать в гараже своими руками. Далее рассмотрим виды конструкций и расскажем, как самостоятельно построить эстакаду из разных материалов.

Виды эстакад для гаража

Если смотровой ямы нет, а залезть под машину нужно, эстакада в гараже становится просто необходимостью. Эстакада — это устройство, позволяющее поднять машину для комфортного выполнения ремонтных работ.

Всего выделяют два вида:

Стационарная.
Такую эстакаду, обычно, можно заметить на территории автомастерских. Она представляет собой большое железное сооружение, способное поднять машину на высоту около метра над уровнем земли. Ее несложно повторить в гараже, единственное — требуется много пространства.
Мини-эстакада.
Этот вид подходит для владельцев небольших гаражей. Ввиду своей популярности они имеют множество вариаций устройства: односторонняя пирамида, прямоугольная трапеция, перекидная и «качалка» на основе шпал. Построить их довольно легко, а дополнительным плюсом является возможность выбрать конструкцию, максимально удовлетворяющую свои потребности.

Особенности эстакад для гаража

Конструкция также владеет рядом характеристик, которые делают работу с ней более комфортной:

хорошее освещение рабочего пространства;
увеличение площади рабочего пространства;
не приходится дополнительно пачкаться в земле и взаимодействовать с сырыми материалами;
строение не затапливают грунтовые или талые воды.

Эстакаду в гараж можно сделать из любых подручных материалов, будь то кирпич, шпалы, дерево или металл. Большинство подъемников можно хранить в гаражных помещениях, доставая по надобности, что позволяет не выделять для них отдельное пространство во дворе.

У самодельных автоэстакад есть и некоторые ее недостатки:

Во время заезда нужно быть аккуратным, неосторожные движения могут вызвать деформацию деталей автомобиля.
Автоэстакада должна находиться на ровной поверхности, чтобы она не шаталась и не разъезжаясь.

Как сделать эстакаду из различных материалов

Ранее уже говорилось, что сделать подъемник для машины можно своими руками.

Для этого следует учитывать некоторые нюансы:

высота полноразмерной эстакады — 1 метр, этого достаточно для комфортного проведения ремонтных работ;
высота мини-эстакады не должна превышать отметку в 0, 5 метра из-за особенностей эксплуатации конструкции;
ширина сооружения зависит от габаритов самой машины, но при создании конструкции следует делать припуски, чтобы машина смогла заезжать беспрепятственно;
мини-эстакады могут использоваться только для манипуляций с легковыми машинами. А стационарные конструкции заведомо проектируются более прочными, чтобы избежать деформирования и проводить работы с более крупными транспортными средствами.

Большинство автолюбителей отдали предпочтение мини-эстакадам из дерева, шпал или металла. Более подробно о каждой из систем, использующихся для частичного поднятия транспортного средства.

Эстакада из железнодорожных шпал

Конструкция создается путем складывания шпал в форме горки, а колеи для заезда автомобиля кладут поперек. Для надежности строения, все ее части скрепляют скобами.

Но у такого типа самодельных устройств есть недостатки:

шпалы много весят, а потому собирать и разбирать подъемник самостоятельно не получится;
требуется много места для хранения;
необходимо большое количество материала.

Эстакада из дерева

Если же в гараже места совсем мало можно сделать мини-эстакаду, которая будет лишь частично поднимать автомобиль. При желании, сделать ее можно из дерева. Это также экономичный тип конструкций для поднятия автомобиля.

Для ее создания потребуются:

Доски 5 сантиметров в толщину.
Деревянные рейки сечением 10х10 сантиметров. Стоит отметить, что именно от поперечного сечения зависит высота, на которую поднимется автомобиль.

Принцип сборки довольно простой. На верх доски прикрепляют брус, который после будет выполнять роль ограничителя для колес. С обратной стороны крепят две балки: одну ближе к ограничителю, вторую — к другому краю. Каждой детали нужно по две штуки.

Работает такая система следующим образом. Под колеса автомобиля свободным краем упирается доска с ограничителем. Сама деталь упирается на балку, которая закреплена с той стороны. Когда машина заедет, колеса сместят цент тяжести и край с ограничителем опустится на вторую балку.

Как сделать эстакаду из металла

Металлические конструкции для гаража пользуются еще большей популярностью чем эстакады сделанные из дерева. Это связано с их универсальностью, ведь такие строения удобно использовать в любых по размеру гаражах.

Для такой конструкции понадобятся:

сварочный аппарат;
болгарка и круги к ней
арматура;
металлический прокат;
метизы;
краска для метала.

Лучше сделать конструкцию сборно-разборочной, это позволит сэкономить место в помещении. Принцип изготовления мини-эстакады из металла прост. Сначала необходимо сделать четыре стойки для основы, высотой приблизительно 50 сантиметров.

Для устойчивости ножки свариваются в виде трапеции — их нужно соединить балками из равнополочного уголка размером 63х5 сантиметров. Мостики для заезда выполняются в виде лесенки. Для этого используются уголки размером 40х4 сантиметра и арматура диаметром 12 миллиметров.

Далее потребуется изготовить 2 детали для размещения автомобиля. Они измеряются по расстоянию между центрами колес и изготавливаются с небольшим запасом. Детали скрепляются болтами.

Сделать эстакаду в гараж своими руками довольно просто. Благодаря разнообразию конструкций обзавестись подобным устройством можно в рамках скромного бюджета, при этом не уступив качеством дорогостоящим конструкциям.

Зная, как можно сделать эстакаду из простых материалов, обслуживание машины при ее использовании в разы упростит жизнь его владельца. А что больше нравится Вам — смотровая яма или автоэстакада? Пишите в комментариях!

Как сделать смотровую эстакаду для автомобиля. Самодельная эстакада в гараже: как лучше сделать.

Эстакада — незаменимый инструмент для осмотра и ремонта легкового автомобиля. Небольшая мини-конструкцию изготавливается в домашних условиях собственными руками. Важно соблюдать все размеры и ориентироваться на габариты вашей автомашины.

Необходимость установки мини-эстакады.

Устройство

Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

Эстакады бывают двух видов:

В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

Общие требования

При изготовлении стандартной эстакады необходимо соблюдать ряд требований. Это поможет обеспечить удобную и безопасную работу с автомашиной.

Высота полноразмерной ремонтной конструкции — около метра. Это позволяет беспрепятственно забраться под автомобиль, обеспечить достаточный приток естественного света для осмотра ходовой части, провести необходимые манипуляции с запчастями и инструментами. Высота мини-эстакады с частичным заездом — около полуметра: она не предполагает детальной разборки авто.
Ширина конструкции напрямую зависит от типа и габаритов автомашины. Не стоит выводить размер до миллиметра, при расчёте конструкции нужно сделать небольшие припуски. Машина должна беспрепятственно заезжать на помост.
Мини-эстакады используются для осмотра и ремонта легковых автомашин. Для стационарной конструкции предусматривается дополнительный запас прочности. Благодаря этому изделие со временем не деформируется. Также на него можно закатывать и достаточно тяжёлый транспорт.

Выбор материала

Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

Кирпичная конструкция

Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

Этот способ имеет ряд недостатков:

Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

Эстакада из шпал

В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

Такая конструкция также имеет определённые недостатки.

Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
Для хранения железнодорожных шпал требуется место.

Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.

Из металла

Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов. Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

Инструменты и материалы

Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.

Что нужно для строительства металлической эстакады

Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:

Металлопрокат.
Сварочный аппарат с набором электродов.
Болгарка, укомплектованная несколькими отрезными кругами.
Куски арматуры.
Крепежи: болты, гайки.
Краска по металлу для окончательной обработки конструкции.

Материалы и инструменты для деревянной эстакады

Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:

Доски толщиной 45–50 миллиметров. Если используются более тонкие доски, по центру эстакады устанавливаются дополнительные вертикальные опоры.
Две деревянные колодки.
Два куска вагонной доски.
Шурупы (150-ка), гвозди (300-ка), отвёртки, молоток, пила по дереву.

Подготовка к работе и составление чертежа

Перед изготовлением эстакады необходимо провести ряд измерительных работ. Мини-эстакада состоит из двух независимых установок. Ширина каждой из них соответствует колесу автомашины с небольшим запасом. Промежуток между установками равен расстоянию между колёсами автомобиля. На этом же этапе подготавливаются инструменты, материалы и место работы.

Все размеры указаны примерно и рассчитываются для каждой модели авто

Металлическая конструкция своими руками

Если металлическую эстакаду планируется использовать в нескольких местах, или она необходима лишь эпизодически, конструкцию можно сделать в сборно-разборном варианте. Это позволит быстро собрать её по мере надобности в течение получаса.

Сборка металлической эстакады происходит следующим образом:

Готовая конструкция зачищается щёткой по металлу, обезжиривается и окрашивается.

Готовая конструкция будет выглядеть примерно так

Изготовление деревянной мини-эстакады

Простейшая деревянная эстакада собирается из двух пар деревянных брусьев сечением 20–20 см. Брусья сбиваются попарно, обрезаются под косым углом. Импровизированная эстакада готова.

Усовершенствованная деревянная эстакада собирается из обрезков досок, которые сбиваются в широкий «щит-пирамиду». На одной из сторон образуется ступенчатый склон для заезда авто.

Ещё один вариант мини-эстакады собирается из четырёх 50-миллиметровых досок, двух колодок, вагонки и крепежей.

Подобная конструкция используется для ремонта легковых автомашин. Для тяжёлого транспорта стоит установить стационарную эстакаду.

Видео: Сборка металлической конструкции

Самостоятельно изготовить мини-эстакаду может каждый автовладелец. Очень важно проверить прочность конструкции перед тем, как загонять на неё автомашину и начинать ремонтные работы.

У каждого автолюбителя в идеале должна быть эстакада. Это сооружение необходимо потому, что машина не всегда является средством передвижения, — в некоторых случаях ей может потребоваться ремонт. То есть водителю предстоит выполнить много различных действий: ложиться на пол, осматривать дно машины и проч. При выполнении данных работ придётся находиться под транспортным средством, что не очень удобно. Чтобы упростить задачу, стоит задуматься о строительстве эстакады.

Как сделать эстакаду

Чтобы своими силами сконструировать такое важное сооружение для ремонта, нужно сначала обзавестись необходимыми изделиями: специальными мостиками, опорами для них. Также потребуются кирпичи, шпалы, цемент. Не секрет, что эстакада — это такая конструкция, которая может быть различного типа.

Сначала рассмотрим эстакаду переносного вида. Её построить несложно — необходимо отыскать ненужные (возможно, старые) мостики для эстакады (необходимо две штуки). В высоту данные опоры должны быть около 50 см. Длина мостика, как правило, равна метру (или немного больше). Их потребуется два. Длина второго должна составлять 40 см. Данные детали соединяются посредством шарниров — они представлены пальцевым прутком. Этот метод прекрасно подходит для организации эстакады — практичной и прочной конструкции, которую при необходимости очень просто разобрать. Когда работы по ремонту автомобиля будут полностью выполнены, её можно запросто отложить в сторону.

Смотровая яма — альтернатива эстакаде

Речь идёт о стандартном, известном способе организовать эстакады для ремонта автомобилей. Делают яму, размер которой примерно соответствует (также учитывают дополнительное расстояние в ширину, чтобы условия работы были комфортными). Если говорить просто: длина ямы зависит полностью от габаритов машины. Стены её и дно обязательно покрывают бетонным раствором. Так обеспечивается защита от влаги, грязи. Можно использовать современные гидроизоляционные материалы — это также поможет избежать проблем при эксплуатации.

Прежде чем конструировать смотровую яму, стоит обязательно проверить, как расположены где они залегают. Если они всё-таки есть, лучше отказаться от строительства ямы — практичных эстакадных конструкций предостаточно и без этого. Об укреплении стен ямы нужно обязательно помнить — в противном случае всегда может произойти осыпание. Чтобы доступ в яму был удобен для осмотра дна машины, следует построить лестницу. Когда работы не проводятся, всё закрывается шифером (или каким-то другим материалом).

при помощи кирпичного сооружения

Подобная эстакада — это конструкция, для изготовления которой используются самые обыкновенные кирпичи. Их соединяют в дугообразную единую установку, ширина и длина которой должны соответствовать параметрам автомобиля. Потом цементируют то, что получилось. Здесь есть один минус, который нужно учесть, — через какое-то время цемент может начать осыпаться. Это явление лучше вовремя предотвратить. Впрочем, эта эстакада для автомобиля вполне уместна где-нибудь в саду или на территории дачного участка — всё равно лучшего решения там обычно не найти. Во дворе дома можно соорудить что-то другое, вариант из кирпича вряд ли будет уместен.

Строительство эстакады из шпал

Самые простые варианты мы рассматривали выше. Пришло время для описания серьёзного средства — эстакады из шпал. Такая конструкция отличается высокой прочностью. Для её возведения нужно только одно — шпалы железнодорожные. Этот материал перед строительством в обязательном порядке пропитывают креозотом — специальным веществом, которые необходимо для предотвращения разных негативных явлений: появления грибков, развития процессов гниения. Благодаря пропитке эстакада автомобильная будет служить гораздо дольше.

Итак, чтобы вести строительство, нужно иметь несколько шпал. Их обычно выкладывают на какую-либо возвышенность, подготовленную заблаговременно, либо делают прямо из элементов. Важно, чтобы в длину составлял где-то 500 см, в ширину — не менее 260 см. В строительстве должны участвовать сразу несколько человек — отдельные элементы достаточно тяжёлые. Вес целой конструкции будет гораздо больше — поднять в одиночку не получится.

Виды эстакад

Все автоэстакады можно разделить на две большие категории — только для подъёма какой-то части машины и для полного заезда. Тут всё зависит от способности выдерживать нагрузку, от общих размеров конструкции. Прочная эстакада — это устройство, где в качестве несущих элементов применяются швеллер, Такие разновидности металлопроката позволяют выдерживать очень большие нагрузки на изгиб — их обычно укладывают по направлению качения вдоль. Перед строительством определяется типоразмер всех несущих элементов. Также важно делать определённый запас прочности перед возведением конструкции.

Благоустроенность приусадебного участка можно считать завершенной, если для «полного комплекта» будет самостоятельно сооружена эстакада для ремонта автомобилей. Головокружительные конструкции эстакад поражают лаконичностью и способностью использования самого простейшего металлопроката. Вы мечтаете изготовить эстакаду своим руками? Что может быть увлекательнее!

Услуги «личного автосервиса»

Практически каждый домовладелец мечтает видеть собственный приусадебный участок привлекательным, практичным и функциональным. А если домовладелец еще и страстный автолюбитель, то без эстакады, предназначенной для ремонта автомобилей на участке, просто не обойтись.

Даже, если вы не планируете самостоятельно обслуживать авто, периодический техосмотр своевременно поможет выявить неприятности и обратиться в профессиональную мастерскую. Для доступа к авто используют спец подъемники смотровую яму и эстакаду. Однако, дорогая спецтехника и оборудованная по всем правилам смотровая яма это сугубо прерогатива сервисных центров, которая требует значительных материальных затрат.

Эстакада для автомобиля, напротив, может быть установлена в любом месте участка, практически рядом с картофельными грядками, причем заметьте, своими руками. Изготовить эстакаду для авто можно для легкового и грузового автотранспорта. Область использования и применения такой эстакады может быть расширена и воспользоваться услугами «личного автосервиса» можно будет в любое время суток и года.

Конструкции эстакад

Конструктивно различают следующие виды эстакад:
• для частичного заезда авто
• полноразмерная эстакада.

Естественно, в зависимости от размеров конструкции эстакад и несущей способности выдерживать нагрузку, данные виды эстакад используют для определенного веса автомобилей. Единственным условием будет ограничение размеров эстакады для вашего имеющегося легкового автомобиля или двух.
Классическая конструкция эстакады (практически со слов инструктора по вождению) имеет определенную высоту, ширину и длину рабочей части, ограниченную скосом, а также по бокам дорожки для прохода.

эстакада, предназначенная для частичного заезда авто

Эстакада для частичного заезда авто (переносные и мини) представляет собой облегченную переносную конструкцию, состоящую из отдельных не сваренных между собой частей. Переносные и мини эстакады устанавливают без фундамента. Заезд на данную эстакаду для последующего техосмотра авто возможен передними или задними колесами.

Такая эстакада для авто просто устанавливается и также легко убирается, позволяя экономить место на участке. Однако, для удачного заезда на конструкцию потребуется ловкость и сноровка водителя.
Основные параметры эстакады:
• высота – не менее 1 м.
• ширина – 2,5 м.
• длина скоса – 4,2 м.
Конструктивно переносная или мини эстакада состоит из четырех частей.

Эстакада легко собирается и разбирается, а также транспортируется в необходимое место, поэтому для возникшей вдруг диагностики капризного авто такая эстакада незаменима, особенно в «полевых условиях». На практике иногда необходимо сделать две эстакады, чтобы поднять переднюю или заднюю часть авто на необходимую высоту (клиренс плюс высота эстакады).

Вот так выглядит изготовленная самостоятельно эстакада, используемая для частичного заезда.

полноразмерная эстакада

Безусловно, полноразмерная эстакада это более удобное и надежное сооружение, для строительства которой необходимо рабочее пространство. Зато полноразмерная эстакада в дальнейшем с лихвой окупить затраты на ее строительство.

Основные параметры полноразмерной эстакады аналогичны параметрам переносных и мини эстакад:
• высота – 1 м и более
• ширина до 2,5 м.
• длина рабочей части – 4- 6 м.
• длина скосов с обеих сторон – 4,2 м.
Оговоримся сразу, что размеры полноразмерной эстакады для легковых автомобилей не являются постоянной величиной.

Поэтому эстакаду полноразмерную изготавливают с учетом запаса прочности и дополнительными припусками, которые сыграют добрую службу в дальнейшем. Кроме того, полноразмерную эстакаду можно с успехом использовать в качестве смотровой эстакады для автомобиля, оборудовав смотровую яму.

Как изготовить эстакаду для автомобиля своими руками

Теоретически изготовить эстакаду для авто можно из любого подручного материала. В ход идут доски, кирпичи и использованные покрышки. Но такие временные меры могут быть оправданы лишь в экстремальных случаях.

Поэтому для основных несущих элементов и дорожек эстакад используют металлопрокат, способный выдерживать значительные ежедневные нагрузки. Это металлический швеллер, уголки и профильная труба. Данные типы металлопроката выдерживают значительные нагрузки на изгиб.

как сделать мини эстакаду

Для изготовления мини эстакады потребуются следующие материалы:
• уголок стальной, толщина не менее 10 мм
• пруток металлический.
а также электроды для сварки и сварочный аппарат. Форму опор мини эстакады выбираем «трапеция», с основанием на 15-20 см больше, чем верхняя часть. Лесенку для заезда изготавливают из стальных уголков, на которые равномерно наваривают с обеих сторон куски прутка.

Поверхность прутка предпочтительнее выбирать рифленую для того, чтобы колеса автомобиля не скользили при подъеме-спуске по эстакаде.

Несущие элементы эстакады, на которые крепится лесенка, должны иметь ширину 45-50 см. Фиксацию авто осуществляют специальные прокладки, исключающие самопроизвольный съезд машины. После сварки конструкция эстакады окрашивается антикоррозионной краской.

Мини эстакада для ремонта автомобилей представлена в данном видео.

как сделать полноразмерную эстакаду

Первоначально выбирается на участке площадка, на которой отсутствуют вспучивания грунта, грунтовые воды и грунты не имеют водонасыщенный слой. Подготавливают ямы под основание эстакады — столбы или стальные трубы, диаметром до 10 см.

Количество труб основания полноразмерной эстакады рассчитывается по предварительному рабочему эскизу. Ямы с установленными трубами цементируют. К установленным трубам или столбам приваривают швеллер для усиления несущей способности.
Рекомендуется в качестве несущих элементов для дорожек также использовать металлопрокат (швеллер, уголки и профильную трубу). Затем изготавливается плоскость качения: арматура и нарезанные прутки приваривают поперек несущих элементов с обеих сторон.

Ширина дорожки плоскости качения должна быть не менее 0,5 м. Полученную сварную конструкцию размещают на специальных опорах требуемой высоты (1 метр). Для изготовления площадки под заезд и лестницы используют уголок L 50, сваренный с арматурой. Края дорожек предпочтительнее оградить уголком, предотвратив соскальзывание автомобиля.

Если у вас нет смотровой ямы для автомобиля, вы можете заменить ее, сделанной собственноручной в гараже либо у себя на даче, эстакадой. Для этого вам понадобится пара шпал и несколько толстых досок или немного металлолома, сварочный аппарат и болгарка. Конечно, яма в гараже удобнее, но по разным причинам не в каждом гараже можно ее оборудовать. Помешать может близость подземных коммуникаций или грунтовых вод, и тогда при желании ремонтировать личное авто выходом для вас будет сооруженная эстакада своими руками.

Виды эстакад

В зависимости от размеров, эстакады для авто бывают двух типов:

Для доступа к одному мосту автомобиля.

Для въезда всей машины.

Мини эстакада первой категории бывает обычно разборная и требует небольшого количества материала для того, чтобы сделать ее своими руками. Она мобильна, но не так удобна для ремонта автомобиля своими руками, как полноразмерная. Неудобство мини эстакады заключается в том, что из-за ее небольшой высоты осуществление ремонта машины своими руками с ее помощью возможно далеко не в полный рост.

Устройства, дающие доступ одновременно к передней и к задней части машины, существуют двух видов:

Устанавливающиеся, на ровном месте. Въезд на их площадку для ремонта происходит в лучшем случае под углом около 30° к горизонтали.
Располагающиеся на уклоне. Въезд на них происходит без подъема вверх (по горизонтали).

Желающим сделать мини эстакаду для ремонта авто своими руками представляем простейшую конструкцию, для повторения которой не нужны чертежи.

Итак, чтобы сделать простейшую мини эстакаду для автомобиля своими руками, нужно уложить две пары шпал попарно боковыми поверхностями друг к другу и, соединить шпалы каждой пары между собой при помощи стальных скоб. Переверните их скобами вниз и обрежьте один конец каждой пары под углом около 30° к горизонтали для удобства въезда на них. Положите пары параллельно друг другу, в соответствии с шириной колеи вашего авто, срезанными концами в одну сторону. Переносная мини эстакада готова. Высота такого сооружения регулируется путем подкладывания подходящих по толщине обрезков досок под прямоугольные концы шпал. Чтобы машина не скатывалась с эстакады, изготовьте из обрезков досок башмаки и при ремонте подкладывайте их под колеса. Для того чтобы не падать с сооружения при въезде на него, прикрепите к торцам шпал два обрезка доски так, чтобы они немного торчали вверх.

Для работы под машиной на такой эстакаде обязательно обзаведитесь куском толстого войлока или хотя бы старым ватным одеялом. Не оставляйте здоровье на бетонном полу.

Тем, кто скажет, что на такую высоту машину можно и домкратом поднять, возражу что если подложить под нее толстые брусочки, то не каждый домкрат настолько поднимает, а во-вторых, так гораздо безопаснее, чем на домкрате.

Полноразмерная конструкция

Тем, кто не желает терпеть неудобства при ремонте своего авто, мы предлагаем сделать своими руками полноразмерную версию. Вам будет удобнее на нее въезжать, если вы соорудите ее на склоне. Да и досок уйдет меньше. Так что есть смысл присмотреть для нее местечко на склоне. Конечно, эстакаду лучше сделать из металла: он прочнее, не впитывает масло и ржавеет не так быстро как гниет дерево. Но если у вас есть в запасе дерево, то выбор материала очевиден, не покупать же прокат.

Металлическая установка

В качестве опор можно использовать две стальные трубы диаметром не менее 150 мм. Их следует заглубить в грунт ниже уровня его промерзания иначе высота эстакады с наступлением зимы, будет увеличиваться, а весной уменьшаться. После установки опор ямы следует затрамбовать битым кирпичом, а лучше забетонировать. Если глубина промерзания грунта в вашей местности небольшая, заглубляйте опоры в землю не менее метра. Высота опор над поверхностью земли зависит от вашего роста, но должна быть не ниже 1,5 метра.

Устанавливать их следует на расстоянии около 5 метров от предполагаемого въезда на эстакаду, и на расстоянии друг от друга равным колее вашего авто. Сверху на опоры ребрами вниз положите отрезок швеллера шириной около 150 мм, его длинна, должна быть на 50 см больше ширины колеи вашего авто. Приварите швеллер к опорам. После этого для боковой устойчивости сооружения соедините опоры крест-накрест двумя уголками. Четыре уголка с ребрами не менее 7,5 см длиною около 5 м уложите попарно параллельно ребрами друг к другу, а пространство между каждой парой заполните отрезками арматуры длиною 50 см и приварите их к каждому, соблюдая прямой угол. Получившиеся трапы положите так чтобы одна сторона каждого, была на краю швеллера, а другая на земле. Проконтролируйте их горизонтальность при помощи уровня. А также выставьте ширину между центрами краев, лежащих на земле, которая должна равняться колее вашего авто. Приварите их к швеллеру, а к ним упоры, предотвращающие падение транспортного средства, и принимайте поздравления, вы сварили эстакаду из стали своими руками.

Особенности деревянного сооружения

Вместо трубы в качестве опор, используются два отрезка бруса сечением не менее 15 × 15 см.
Вкапываемые в грунт части опор, для долговечности необходимо пропитать креозотом или хотя бы отработкой.
Каждый трап следует собирать из двух досок толщиной 5 см одну из них шириной от 10 до 15 см ставить на ребро. Другую же шириной около 40 см положить плашмя сверху и прибить к первой гвоздями на сто или прикрутить шурупами.
В каждом брусе необходимо выполнить по одному пропилу шириной 5 см и глубиной в соответствии с шириной досок, поставленных на ребро. Пропилы делают для того, чтобы вставить в них нижние доски трапов. Поперечину к опорам крепить нужно не сверху в торцы, а спереди чуть ниже доски трапа, выходящей из пропила.
Упоры можно сделать, привернув саморезами к опорам два обрезка плахи, так чтобы они торчали над трапами.
Для уменьшения вероятности соскальзывания колес с краев трапов желательно сделать ребра. Один из вариантов – прикрепить к торцу верхней доски трапа доску толщиной около 2 см и шириной 10 см. Крепить лучше саморезами с плоскими шляпками длиною 50 мм.
Ниже поперечины для боковой устойчивости конструкции опоры нужно скрепить между собой крест-накрест двумя досками.

Смотровая яма нужна практически любому автомобилисту. С ее помощью вы можете сделать плановый осмотр автомобиля и его частичный ремонт. Особенно важно такое сооружение в том случае, если поблизости нет станций ТО.

Для чего нужна конструкция?

Как уже было сказано, если у вас есть машина, то, возможно, будут и определенные проблемы с механизмами. Не все поломки можно устранить прямо в гараже. Иногда приходится забираться и под автомобиль. Естественно, делать ремонт лежа не очень удобно. Именно для этого и была придумана эстакада.

Своими руками сделать такое сооружение не сложно. Нужно только определиться с конструкцией и собрать все необходимые материалы. Нужно отметить, что для постройки сооружения можно применить все, что находится у вас в хозяйстве. Например, эстакада для ремонта машины может быть сделана из металлических лестниц (надземный вариант), кирпичей или просто выкопана в виде ямы (подземный вариант).

Какие инструменты могут понадобиться?

Сконструировать такое строение достаточно просто. Нужно сначала нарисовать схему на бумаге, рассчитать ее размеры, а также подобрать необходимый инструмент:

Сварка (если будет построен металлический вариант).
Болгарка (для разрезания материалов).
Лопата (если вы хотите сделать яму или же зафиксировать надземные стойки).
Кирпич и шпалы.
Цемент (чтобы изделие не «ездило», его следует закрепить бетонным раствором).

Из этого перечня вы выбираете то, что вам будет нужно в зависимости от материалов.

Как сделать самый простой вариант конструкции?

Она представляет собой сооружение, на которое автомобиль может выехать только задними или только передними колесами. Такая эстакада для автомобиля состоит из одинаковых конструкций, которые можно сделать из металла или дерева. Учтите, что ширина таких изделий не должна быть менее 40 см. В противном случае они могут оказаться неустойчивыми или слишком узкими.

Сварить эту конструкцию можно из уголков. При этом сечение элементов составляет около 2,5 см. Для того чтобы автомобиль не соскользнул с эстакады, на стойках нужно зафиксировать ограничители. Их высота составляет не менее 7 см. После того как все сварочные работы будут завершены, острые углы нужно убрать при помощи болгарки. Для того чтобы изделие прослужило как можно дольше, его нужно покрыть специальным антикоррозийным составом или покрасить. Учтите, что один элемент такого сооружения будет иметь достаточно большой вес.

Как сделать конструкцию из лестниц?

Подобная эстакада своими руками делается тоже достаточно быстро. Она является более совершенным вариантом, чем предыдущий. Для работы вам понадобится две металлические лестницы длиной не менее 3 метров, сварочный аппарат и уголки.

Для начала нужно обработать все составляющие антикоррозийным составом. Далее, к краям лестниц нужно приварить по 4 вертикальные опоры, на которых они будут стоять (как лавочки). Их длина должна быть достаточной для того, чтобы ее можно было частично вкопать в землю. Естественно, в этом случае лучше выбрать уголки или трубы. В любом случае эти элементы должны быть достаточно прочными, чтобы выдержать вес автомобиля.

После того как основная конструкция будет собрана, необходимо зафиксировать ее в гараже. Поместите будущую эстакаду так, чтобы вам было удобно заезжать на нее. Стойки в земле обязательно надо зафиксировать бетонным раствором. Для того чтобы автомобиль смог заехать на конструкцию, к лестницам под углом нужно приварить еще по 4 уголка (с обеих сторон). Между собой их лучше объединить поперечинами.

Особенности обустройства смотровой ямы

Строительство эстакады такого типа является самым распространенным. Однако возможно оно при одном условии: у вас есть много свободного места. Такая смотровая яма должна иметь глубину не менее 1 метра. Этот параметр зависит от роста человека, который будет заниматься ремонтом или осмотром авто. Чтобы земля не осыпалась внутри, стенки сооружения лучше обшить досками. Для того чтобы спускаться в яму было удобно, нужно либо выкопать ступеньки, либо поставить лестницу. Учтите, что ступени следует оснастить противоскользящими накладками.

Учтите, что края такой эстакады должны находиться немного выше уровня земли. Длина ямы должна соответствовать размеру машины. При этом после заезда автомобиль не должен перекрывать лестницу для спуска. Что касается ширины канавы, то она составляет около 1 метра. К этому расстоянию нужно добавить предохранительные реборды.

Как видите, эстакада своими руками строится достаточно быстро. Нужно просто заранее нарисовать схему и подобрать материалы.

Обустройство эстакады

Естественно, рабочее место должно быть соответствующе обустроено. Например, рядом должен находиться верстак со всеми необходимыми инструментами. Все, что нужно будет для ремонта, должно находиться на расстоянии вытянутой руки.

Еще вам нужно будет организовать хорошее освещение. Лучше использовать светодиодные или люминесцентные лампы. Внутри смотровой ямы можно сделать дополнительные полочки, на которых будут размещаться инструменты. Учтите, что они должны быть закреплены максимально хорошо, причем на том уровне, чтобы в случае падения каких-либо изделий, они не могли навредить вам.

Внутри яму можно обложить кирпичом. Лучше обустроить фундамент. Поверхность, на которой будет стоять автомобиль, тоже должна быть максимально закреплена. Лучше установить ее на трубы, вкопанные в землю на большую глубину.

Если вам нужна эстакада, своими руками вы можете сделать ее всего за один день.

как сделать для ремонта авто, чертежи и размеры

Автор На чтение 22 мин. Просмотров 23 Опубликовано 10.12.2020

Содержание

1 Инструкция по изготовлению деревянной мини эстакады
2 Полноразмерная конструкция
3 Конструкции эстакад
4 Как сделать эстакаду из различных материалов
5 Полноразмерная конструкция
6 Выбор материала
7 Как сделать эстакаду из различных материалов
8 Как изготовить эстакаду для автомобиля своими руками
9 Необходимость установки мини-эстакады. Устройство
10 Делаем эстакаду для авто своими руками
11 Популярные разновидности автомобильных эстакад

Инструкция по изготовлению деревянной мини эстакады

Деревянная конструкция отличается невысокой стоимостью материалов. Также к достоинствам стоит отнести:

простоту конструкции. Она не требует специальных инструментов и оборудования, ее можно сделать подручными материалами;
передвижная эстакада обладает сравнительно небольшим весом;
мобильность – легко поставить и убрать.

Переносная эстакада из дерева бывает двух типов:

Цельная. Берут брус со стороной сечения не менее 0,2 метра. Соединяют его гвоздями с еще одним отрезом. С одного края срезают скос. Высота такой эстакады небольшая, но она легкая, и может храниться в багажнике машины.
Ступенчатая. Создается из колодок и 50-миллиметровых досок. Колодки нарезают на куски. В зависимости от высоты, с одного края некоторые срезают. Собирается конструкция слоями: доска, на ней, с определенным шагом, прибито несколько колодок, и снова доска. Каждый ярус короче предыдущего. Останавливаются на требуемой высоте. Сверху обязательно набивают колодку-ограничитель движения. Чем меньше угол наклона, тем легче заехать машине. Но это удлиняет эстакаду и делает ее более тяжелой.

Полноразмерная конструкция

Металлическая установка

Особенности деревянного сооружения

Вместо трубы в качестве опор, используются два отрезка бруса сечением не менее 15 × 15 см.
Вкапываемые в грунт части опор, для долговечности необходимо пропитать креозотом или хотя бы отработкой.
Каждый трап следует собирать из двух досок толщиной 5 см одну из них шириной от 10 до 15 см ставить на ребро. Другую же шириной около 40 см положить плашмя сверху и прибить к первой гвоздями на сто или прикрутить шурупами.
В каждом брусе необходимо выполнить по одному пропилу шириной 5 см и глубиной в соответствии с шириной досок, поставленных на ребро. Пропилы делают для того, чтобы вставить в них нижние доски трапов. Поперечину к опорам крепить нужно не сверху в торцы, а спереди чуть ниже доски трапа, выходящей из пропила.
Упоры можно сделать, привернув саморезами к опорам два обрезка плахи, так чтобы они торчали над трапами.
Для уменьшения вероятности соскальзывания колес с краев трапов желательно сделать ребра. Один из вариантов – прикрепить к торцу верхней доски трапа доску толщиной около 2 см и шириной 10 см. Крепить лучше саморезами с плоскими шляпками длиною 50 мм.
Ниже поперечины для боковой устойчивости конструкции опоры нужно скрепить между собой крест-накрест двумя досками.

Мы хотим во всем уметь разбираться и ремонтировать, чтобы не привлекать посторонних и не платить за это средства, которые сейчас достаются не так просто. Кто-то вникает в устройство различных механизмов просто ради хобби. И для тех, и для других будет актуальна информация о том, как строится эстакада в гараже своими руками.

Конструкции эстакад

Конструктивно различают следующие виды эстакад:
• для частичного заезда авто
• полноразмерная эстакада.

эстакада, предназначенная для частичного заезда авто

Вот так выглядит изготовленная самостоятельно эстакада, используемая для частичного заезда.

полноразмерная эстакада

Как сделать эстакаду из различных материалов

Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.

Недостатки такой эстакады:

Нужен участок для ее сооружения.
Со временем кирпич станет разрушаться.
Для освобождения участка понадобится демонтаж сооружения, что потребует от владельца значительных усилий и затрат времени.

Эстакада из железнодорожных шпал

Эстакаду можно собрать из железнодорожных шпал.

В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.

Эстакада из шпал

Для надежности конструкции ее скрепляют скобами.

Недостатки такой эстакады:

Не все имеют требуемый запас шпал.
Шпалы достаточно тяжелые, что не позволяет собрать и разобрать такую конструкцию одному человеку.
После окончания ремонтных работ понадобится для хранения шпал много места.

При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.

Большей популярностью пользуются металлические эстакады.

Как сделать эстакаду из металла

Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.

Для изготовления конструкции понадобится:

Металлический прокат.
Сварочный аппарат.
Любая арматура.
Болгарка с комплектом отрезных кругов.
Метизы.
Краска по металлу

При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.

Инструкция состоит в следующем:

Собирается четыре стойки-основания примерно 50 сантиметров высотой. Чтобы обеспечить устойчивость, боковые стороны следует собрать в виде трапеции и соединить их одинаковой длины поперечинами из равнополочного уголка 63х5. Мостики можно выполнить из уголка 40х4 и арматуры диаметром 12 миллиметров. Мостики — это обычная металлическая лесенка.
Изготавливаются два мостика для заезда авто и два мостика для размещения автомобиля при проведении ремонта. Минимальная длина последних подсчитывается измерением расстояния между центрами колес автомобиля и к нему прибавляется небольшой припуск.
Все элементы скрепляются болтами, что позволяет быстро собрать или разобрать конструкцию.

Сборно-разборная металлическая конструкция

Если места в гараже очень мало, можно изготовить мини-эстакаду, позволяющую автомобиль поднимать частично, а цена ее минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.

Переносная эстакада

Для работы понадобится:

Доска толщиной 50 миллиметров.
Деревянная рейка сечением 100х100 миллиметров. От размеров поперечного сечения зависит высота поднятия автомобиля.

Порядок сборки конструкции:

На доскесверху фиксируется брусок, выполняющий роль ограничения движения колес.
С другой стороны крепятся два деревянных бруска: один чуть дальше середины, другой с краю доски.

Таких устройств необходимо минимум два штуки, а для поднятия всего автомобиля над землей нужно четыре элемента. Принцип работы эстакады заключается в следующем.

При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:

Передней частью доски и бруском, закрепленным ближе к середине.
После заезда колеса авто на доску центр тяжести сместится ближе к концу доски, передний ее край поднимется, а задняя часть опустится.
Изготовление брусков одинакового сечения позволит занять доске горизонтальное положение.

Какие существуют виды эстакад, как их изготовить, подробно показывает видео.

Полноразмерная конструкция

Металлическая установка

Особенности деревянного сооружения

Вместо трубы в качестве опор, используются два отрезка бруса сечением не менее 15 × 15 см.
Вкапываемые в грунт части опор, для долговечности необходимо пропитать креозотом или хотя бы отработкой.
Каждый трап следует собирать из двух досок толщиной 5 см одну из них шириной от 10 до 15 см ставить на ребро. Другую же шириной около 40 см положить плашмя сверху и прибить к первой гвоздями на сто или прикрутить шурупами.
В каждом брусе необходимо выполнить по одному пропилу шириной 5 см и глубиной в соответствии с шириной досок, поставленных на ребро. Пропилы делают для того, чтобы вставить в них нижние доски трапов. Поперечину к опорам крепить нужно не сверху в торцы, а спереди чуть ниже доски трапа, выходящей из пропила.
Упоры можно сделать, привернув саморезами к опорам два обрезка плахи, так чтобы они торчали над трапами.
Для уменьшения вероятности соскальзывания колес с краев трапов желательно сделать ребра. Один из вариантов – прикрепить к торцу верхней доски трапа доску толщиной около 2 см и шириной 10 см. Крепить лучше саморезами с плоскими шляпками длиною 50 мм.
Ниже поперечины для боковой устойчивости конструкции опоры нужно скрепить между собой крест-накрест двумя досками.

Эстакада — незаменимый инструмент для осмотра и ремонта легкового автомобиля. Небольшая мини-конструкцию изготавливается в домашних условиях собственными руками

Важно соблюдать все размеры и ориентироваться на габариты вашей автомашины

Выбор материала

Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

Кирпичная конструкция

Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом.
Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

Этот способ имеет ряд недостатков:

Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

Эстакада из шпал

Такая конструкция также имеет определённые недостатки.

Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
Для хранения железнодорожных шпал требуется место.

Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год.
Для защиты от гниения, изделие пропитывается креозотом.

Из металла

Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов.
Её легко установить, а при необходимости можно быстро демонтировать и убрать.
Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

Как сделать эстакаду из различных материалов

Ранее уже говорилось, что сделать подъемник для машины можно своими руками.

Для этого следует учитывать некоторые нюансы:

высота полноразмерной эстакады — 1 метр, этого достаточно для комфортного проведения ремонтных работ;
высота мини-эстакады не должна превышать отметку в 0, 5 метра из-за особенностей эксплуатации конструкции;
ширина сооружения зависит от габаритов самой машины, но при создании конструкции следует делать припуски, чтобы машина смогла заезжать беспрепятственно;
мини-эстакады могут использоваться только для манипуляций с легковыми машинами. А стационарные конструкции заведомо проектируются более прочными, чтобы избежать деформирования и проводить работы с более крупными транспортными средствами.

Эстакада из железнодорожных шпал

Но у такого типа самодельных устройств есть недостатки:

шпалы много весят, а потому собирать и разбирать подъемник самостоятельно не получится;
требуется много места для хранения;
необходимо большое количество материала.

Эстакада из дерева

Для ее создания потребуются:

Доски 5 сантиметров в толщину.
Деревянные рейки сечением 10х10 сантиметров. Стоит отметить, что именно от поперечного сечения зависит высота, на которую поднимется автомобиль.

Как сделать эстакаду из металла

Для такой конструкции понадобятся:

сварочный аппарат;
болгарка и круги к ней
арматура;
металлический прокат;
метизы;
краска для метала.

Как изготовить эстакаду для автомобиля своими руками

как сделать мини эстакаду

Мини эстакада для ремонта автомобилей представлена в данном видео.

как сделать полноразмерную эстакаду

Необходимость установки мини-эстакады. Устройство

Эстакады бывают двух видов:

Полноразмерные. Заезжая на эту конструкцию, автомобиль поднимается над землёй примерно на метр. Можно исследовать днище, капот, проводить необходимые манипуляции.
Подходит для обслуживания легковых автомашин и легких грузовиков
Мини-эстакады. Обеспечивают частичный подъем автомобиля. Этого достаточно для проведения косметического ремонта авто своими руками.
Подходит для частичного заезда легковых автомобилей

Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

Делаем эстакаду для авто своими руками

Каждый автовладелец знает о том, что главные болячки автомобиля прячутся в двух местах: в моторном отсеке и под днищем. Добраться до двигателя можно, открыв капот. А вот починить подвеску или снять трансмиссию, не забравшись под кузов, не получится.

Для выполнения работ под днищем авто можно воспользоваться ямой, подъемником или эстакадой. Яму можно обустроить только в сухом грунте, поэтому она доступна не во всех гаражах.

Подъемник – дорогое удовольствие, которое может себе позволить ремонтная мастерская. В итоге для рядового автолюбителя остается самодельная эстакада для машины, не требующая больших затрат и времени для сборки.

В этой статье мы рассмотрим наиболее популярные и доступные для изготовления конструкции, а также пошагово опишем процесс их конструирования и монтажа.

Дорожный стол для игрушечной машинки своими руками

Мой Маленький Человек любит играть с машинками. Он спит со своими машинами. Он берет с собой свои машины в ванную и ставит их на туалетный столик. Он даже выстраивает машины на кухонном столе, чтобы они могли смотреть, как он завтракает… и обедает. Он автолюбитель.

Итак, у нас есть овальный кофейный столик со стеклянной столешницей и деревянной кромкой. Должен признать, что эта деревянная опушка очень похожа на гоночную трассу. Он брал свои машины и ходил вокруг стола и водил по нему свои машины. Я действительно не хотел, чтобы мой журнальный столик был поцарапан, поэтому я не позволил бы ему сделать это. Он послушный Маленький Человек, поэтому он перестал это делать, но я могу сказать, что это просто истощило удовольствие от всего.

Я быстро поискал в Интернете «дорожный стол» и нашел отличный за 235 долларов. Ни за что. Я слишком скромен для этого.

Тут у меня блеснуло в глазах. Мои колеса начали вращаться. Перегорела лампочка. Я думаю, вы поняли картину.

Я решил построить ему несколько дорог такого же размера, как журнальный столик. Таким образом, он все еще мог ходить по кругу и водить свои машины по кругу. Кроме того, он будет приподнят над полом, чтобы гостиная оставалась более опрятной.

Я планировал также построить пандусы и мосты. У него есть дорожный коврик, который он ЛЮБИТ, и он начал подкладывать под него подушки и другие игрушки, чтобы на ковре образовались холмы. Затем он использовал свои лего для строительства туннелей.

Это подсказывало мне, что этот «дорожный стол» должен быть потрясающим… или, по крайней мере, максимально приближенным к нему.

Я начал с половины листа оставшейся фанеры и 8 футов 1×4. Однажды ночью, когда все уже спали, я принес фанеру домой и положил ее на кофейный столик. Я использовал карандаш и обвел форму журнального столика на фанере.

Затем я использовал электролобзик, чтобы вырезать овал.

Я построил это в гараже во время ужасной августовской жары, надев свой рождественский кошачий фартук. 😁

Небольшое примечание: я НЕ плотник. Мне нравится что-то строить (несколько Рождеств назад я построила мисс Г трехэтажный кукольный домик с готовым чердаком), но я стараюсь исправить все свои ошибки с помощью шпаклевки, краски и искусственной травы. Я умею пользоваться только лобзиком, торцовочной пилой и дрелью. Технически, я умею пользоваться циркулярной пилой, но Мужчина предпочитает, чтобы я ею не пользовалась, потому что боится, что я случайно отрублю пальцы… или ногу. Итак, я не использую его, потому что не хочу есть ворону… тремя пальцами.

Вернуться к моей истории. После того, как я вырезал овал, я начал рисовать дороги и мосты. Я использовал оставшуюся палубную стойку 1×1, чтобы сделать опоры моста. Затем я нарезал 1×4, чтобы сделать мосты и пандусы.

Я обнаружил, что моя торцовочная пила не режет нужные мне углы, поэтому я просто заполнил щели шпатлевкой по дереву и покрасил. К счастью, мой Маленький Человек не очень разборчив.

Я покрасил его дополнительной декоративной краской. Оказывается, «Темная умбра» — отличный цвет для дорог. Я нарисовал все линии белой ручкой и даже освободил место для парковки! Парковочные места сделаны на заказ по размеру его любимых автомобилей.

Я хотел заказать «Дорожную ленту», но у меня не хватило терпения ждать. Тем не менее, я ЛЮБЛЮ это!! Это 57 футов дорожной ленты менее чем за 15 долларов!

Воображаемая дорожная лента, клейкие железнодорожные пути с дорожными знаками и криволинейными дорогами. 57 футов развлечений для детей всех возрастов. Дорога шириной 3 дюйма. пусть они учатся и воображают во время игры.

Чтобы все это выглядело лучше, я решил, что нужно немного травы. Я искал на eBay, но смог найти только дорогие вещи в больших количествах. Однако в момент озарения 😉 я подумал, что смогу найти образцы в Home Depot. УВЕРЕННО, Home Depot продает квадраты искусственного газона размером 8 на 8 дюймов по 1 доллару за штуку. Это включает в себя доставку и налог всего около 0,38 цента.

Я заказал два разных типа газона, потому что не знал, как они будут выглядеть вживую. В итоге я использовал оба типа, потому что мне понравилось разнообразие. Маленький Человек был доволен моим выбором, потому что его маленькая игрушечная корова любит есть короткую нежную траву. 😁

Я приклеил деревянные палочки для рукоделия по краям, чтобы его машинки не падали. На самом деле (к большому удивлению Мужчины) я склеил все это вместе. Во всем этом нет ни гвоздя, ни шурупа. Если я когда-нибудь разберусь, как использовать свой гвоздомет, я добавлю несколько гвоздей. До тех пор горячий клей держится замечательно хорошо.

Выражения их лиц, когда я делал «большое откровение», были бесценны. У моего мужа БУКВАЛЬНО был широко открыт рот. Они все думали, что это было УДИВИТЕЛЬНО. Это была лучшая реакция, на которую я только мог надеяться. Я сам под впечатлением! Если сильно не присматриваться, то не так уж и плохо!

Маленький Человек играет с ним ВСЕ ВРЕМЯ, и самое приятное то, что он сделан из обрезков, которые в любом случае не приносили никакой пользы в гараже!

Если вы не в настроении строить (или покупать дорожный стол), вот любимый коврик для фермы Маленького Человека. Мне нравится, что его легко свернуть и хранить, когда он не играет с ним. Он достаточно легкий, чтобы он мог принести его в гостиную, чтобы поиграть, если он хочет быть там, где все остальные. Он также поставляется с трактором и прицепом, свиньей, лошадью и коровой!

Melissa & Doug Коврик для игр на ферме Barnyard, 39 x 36

Оставьте мне комментарий и дайте мне знать, что вы думаете! Что вы построили за последнее время?

Также не забудьте подписаться на нас в Facebook, чтобы ничего не пропустить.

NOVA — Официальный сайт | Построить мост

Арочный мост

Один из старейших типов мостов, арочные мосты обладают большой природной прочностью. Вместо того, чтобы толкать прямо вниз, вес арочного моста переносится наружу вдоль изгиба арки к опорам на каждом конце. Эти опоры, называемые опорами, несут нагрузку и не дают концам моста расползаться наружу.

Попробуй!

Как опоры поддерживают арочный мост?

Отрежьте полоску картона размером примерно один дюйм на 11 дюймов. Аккуратно согните полоску, чтобы она имела изгиб. Расположите картон на столе так, чтобы он напоминал арку. Нажмите на центр арки. Что происходит с концами картона?

Затем поместите стопку книг на каждом конце арки. Нажмите еще раз. Что теперь происходит? Обратите внимание, как стопки книг действуют как опоры, удерживая концы арки от расширения наружу.

Под действием собственного веса и веса пересекающего движения каждая часть арки испытывает сжатие. По этой причине арочные мосты должны быть изготовлены из прочных на сжатие материалов.

Римляне использовали камни. Одним из самых известных примеров их ручной работы является акведук Пон-дю-Гар недалеко от Нима, Франция. Построенный до Рождества Христова, мост скреплен известковым раствором только в верхнем ярусе; камни в остальной части конструкции держатся вместе за счет силы собственного веса.

Сегодня такие материалы, как сталь и предварительно напряженный бетон (см. врезку справа), позволили построить более длинные и элегантные арки, в том числе впечатляющий пролет длиной 1700 футов в ущелье Нью-Ривер, Западная Вирджиния. (Более типично, современные арочные мосты имеют длину от 200 до 800 футов. )

Одним из самых революционных арочных мостов последних лет является мост Natchez Trace Parkway Bridge во Франклине, штат Теннесси, который был открыт для движения в 1994 году. Это первый американский арочный мост, построенный из сегментов сборного железобетона, очень экономичного материала. Две изящные арки поддерживают проезжую часть наверху. Обычно в арочных мостах используются вертикальные опоры, называемые перемычками, для распределения веса проезжей части на арку внизу, но мост Natchez Trace Parkway Bridge был спроектирован без перемычек, чтобы создать более открытый и эстетически приятный вид. В результате большая часть динамической нагрузки ложится на венцы двух арок, которые были слегка сплющены, чтобы лучше нести нагрузку. Ожидается, что мост, уже получивший множество наград, будет влиять на дизайн мостов на долгие годы.

Балочный мост

Балочный или «балочный» мост — самый простой и недорогой вид моста. По словам Крейга Финли из Finley / McNary Engineering, «они в основном ванили мира мостов».

В своей самой простой форме балочный мост состоит из горизонтальной балки, которая поддерживается на каждом конце опорами. Вес балки давит прямо на опоры.

Попробуй!

Что происходит, когда груз давит на балочный мост?

Возьмите плоский ластик или маленькую губку и сделайте неглубокие надрезы сверху и снизу. Создайте балочный мост, поддерживая каждый конец ластика или губки стопкой книг. Нажмите на центр моста. Что происходит с верхними и нижними надрезами? Обратите внимание, как верхняя выемка сжимается при сжатии, а нижняя выемка раздвигается при растяжении.

Предварительно напряженный бетон (см. врезку справа) — идеальный материал для строительства балочных мостов. Бетон хорошо выдерживает силы сжатия, а встроенные в него стальные стержни сопротивляются силам растяжения. Предварительно напряженный бетон также имеет тенденцию быть одним из наименее дорогих материалов в строительстве.

Но даже самые лучшие материалы не могут компенсировать самое большое ограничение балочного моста: его длину. Чем дальше друг от друга расставлены опоры, тем слабее становится балочный мост. В результате отдельные балочные балки моста редко тянутся более чем на 250 футов. Это не означает, что балочные мосты не используются для преодоления больших расстояний; это всего лишь означает, что они должны быть соединены последовательно, создавая то, что известно в мире мостов как непрерывный пролет.

На самом деле самый длинный мост в мире — это мост с неразрезными балками. Дорога на озеро Пончартрейн длиной почти 24 мили состоит из пары двухполосных участков, которые проходят параллельно друг другу. Переулок южного направления, завершенный в 1956 году, состоит из 2243 отдельных пролетов, а переулок северного направления, построенный в 1969 году, включает 1500 более длинных пролетов. Семь перекрестных полос соединяют две основные секции и в экстренных случаях функционируют как места для остановок. Мост через озеро Пончартрейн, хотя и впечатляет, подчеркивает недостаток непрерывных пролетов — они не очень подходят для мест, где требуется беспрепятственный просвет внизу.

Подвесной мост

Приятные на вид, легкие и прочные подвесные мосты могут охватывать расстояния от 2000 до 7000 футов — намного больше, чем мосты любого другого типа. Они также, как правило, являются самыми дорогими в строительстве. Верный своему названию, подвесной мост подвешивает проезжую часть к огромным основным тросам, которые проходят от одного конца моста до другого. Эти кабели опираются на высокие башни и закреплены на каждом конце анкерными креплениями.

Башни позволяют инженерам протягивать основные кабели на большие расстояния. Тросы переносят большую часть веса моста на крепления, которые встроены либо в твердую скалу, либо в массивные бетонные блоки. Внутри креплений тросы распределяются по большой площади для равномерного распределения нагрузки и предотвращения разрыва тросов.

Попробуйте!

Для чего нужны крепления?

Свяжите двумя нитками две петли вокруг двух книг в твердом переплете одинакового размера. Привяжите к каждой петле третью веревку, чтобы она свободно свисала между книгами. Нажмите на центральную струну. Что случается?

Затем поставьте две книги вертикально на расстоянии примерно 10 дюймов друг от друга. Наденьте стопку тяжелых книг на один конец веревки, чтобы прикрепить ее к столу. Затем протяните веревку над каждой стоящей книгой (пусть между книгами свободно свисает веревка). Поместите вторую стопку книг на другой конец веревки. Нажмите еще раз на центр струны. Что случается? Обратите внимание, как крепления (стопки книг) помогают стабилизировать мост.

Некоторые из первых канатов подвесных мостов были сделаны из скрученной травы. В начале 19 века инженеры стали использовать для таких тросов железные цепи. Сегодня тросы состоят из тысяч отдельных стальных проволок, плотно связанных друг с другом. Сталь, очень прочная при растяжении, является идеальным материалом для кабелей; одна стальная проволока толщиной всего 0,1 дюйма может выдержать более полутонны, не сломавшись. В настоящее время мост Хамбер в Англии имеет самый длинный в мире центральный пролет — 4624 фута.

Но этот рекорд не продержится долго. В 1998 году японцы откроют мост Акаси Кайкё стоимостью 7,6 млрд долларов, который соединит острова Хонсю и Сикоку через остров Авадзи. Центральная часть моста простирается на ошеломляющие 6527 футов. Чтобы конструкция оставалась стабильной, инженеры добавили маятниковые устройства на башни, чтобы они не раскачивались, и стабилизирующий плавник под центральной палубой, чтобы противостоять ветрам тайфуна.

Поскольку висячие мосты легкие и гибкие, ветер всегда вызывает серьезную озабоченность, что, несомненно, могут подтвердить жители Такомы, штат Вашингтон. В то время, когда он был открыт для движения в 1940 году, Tacoma Narrows Bridge был третьим по длине подвесным мостом в мире. Его сразу же прозвали «Скачущая Герти» из-за его поведения на ветру. Палуба не только раскачивалась в стороны, но и при довольно умеренном ветре появлялись вертикальные неровности. Водители сообщали, что автомобили впереди них полностью исчезали и снова появлялись из поля зрения несколько раз, когда они пересекали мост.

Колебание и обрушение моста Tacoma Narrows Bridge

Были предприняты попытки стабилизировать конструкцию тросами и гидравлическими буферами, но они не увенчались успехом. 7 ноября 1940 года, всего через четыре месяца после открытия, мост Такома-Нарроуз рухнул при ветре со скоростью 42 мили в час, хотя инженеры якобы спроектировали конструкцию так, чтобы она выдерживала скорость ветра до 120 миль в час.

Неудача стала сильным шоком для инженерного сообщества. Почему огромный пролет длиной более полумили и весом в десятки тысяч тонн ожил при относительно слабом ветре? И как медленные, устойчивые и сравнительно безобидные движения вдруг превратились в катастрофическую силу?

Чтобы ответить на эти вопросы, инженеры начали применять науку об аэродинамике к проектированию мостов. Технические эксперты до сих пор расходятся во мнениях относительно точной причины разрушения моста, но большинство сходятся во мнении, что обрушение имело какое-то отношение к сложному явлению, называемому резонансом, той самой силой, которая может заставить голос сопрано разбить стекло.

Этот мост Такома-Нарроуз открылся в 1950 году, заменив обрушившийся «Скачущий Герти». Рядом с этим стоит еще более новый мост. Увеличить Фото: © Лоуренс Фрейтаг/iStockphoto

Сегодня испытания конструкций мостов в аэродинамической трубе являются обязательными. Что касается Tacoma Narrows Bridge, реконструкция началась в 1949 году. Новый мост стал шире, имеет глубокие и жесткие фермы под проезжей частью и даже имеет небольшой зазор посередине — все для смягчения воздействия ветра.

Мосты вантовые

Вантовые мосты могут быть похожи на висячие мосты — у обоих есть проезжие части, свисающие с тросов, и у обоих есть башни. Но два моста несут нагрузку от проезжей части по-разному. Разница заключается в том, как кабели подключаются к башням. В подвесных мостах тросы свободно проходят по опорам, передавая нагрузку на крепления на обоих концах. В вантовых мостах тросы крепятся к опорам, которые несут нагрузку.

Схема параллельного крепления (слева) и радиального крепления вантовых мостов Увеличить Фото предоставлено: © Образовательный фонд WGBH

Кабели могут быть прикреплены к проезжей части одним из двух основных способов. В радиальной схеме кабели проходят от нескольких точек на дороге до одной точки на вершине башни. В параллельной схеме кабели крепятся на разной высоте вдоль башни, идя параллельно друг другу.

Попробуй!

Как работают вантовые стойки?

Встаньте и вытяните руки горизонтально с каждой стороны. Представьте, что ваши руки — это мост, а голова — башня посередине. В этом положении ваши мышцы поддерживают руки.

Попробуйте сделать вантовые стойки для поддержки рук. Возьмите кусок веревки (длиной около пяти футов) и попросите партнера привязать каждый конец веревки к каждому из ваших локтей. Затем положите середину веревки на макушку. Веревка действует как вант и удерживает локти вверх.

Пусть ваш партнер привяжет второй кусок веревки (длиной около шести футов) к каждому запястью. Положите вторую веревку через голову. Теперь у вас есть две ванты. Где вы чувствуете толкающую силу или сжатие? Обратите внимание, как вантовые стойки передают нагрузку от моста (ваши руки) на башню (ваша голова).

Несмотря на то, что вантовые мосты выглядят футуристично, идея их создания уходит корнями в далекое прошлое. Первый известный эскиз вантового моста появляется в книге под названием 9.0189 Machinae Novae опубликованы в 1595 году, но только в этом столетии инженеры начали их использовать. В Европе после Второй мировой войны, где стали не хватало стали, эта конструкция идеально подходила для восстановления разбомбленных мостов, на которых все еще стоял фундамент. Вантовые мосты появились в Соединенных Штатах совсем недавно, но реакция на них была бурной.

Для пролетов средней длины — от 500 до 2800 футов — вантовые мосты быстро становятся предпочтительным выбором. И вантовые поднимаются еще длиннее, хотя для самых длинных пролетов по-прежнему используются висячие мосты. По сравнению с подвесными мостами для вантовых требуется меньше троса, они могут быть построены из одинаковых сборных железобетонных профилей и быстрее возводятся. В результате получается экономичный мост, который, несомненно, красив.

В 1988 году мост Sunshine Skyway в Тампе, штат Флорида, получил престижную президентскую премию в области дизайна от Национального фонда искусств. Окрашенный в желтый цвет, чтобы контрастировать с морским окружением, Sunshine Skyway является одним из первых вантовых мостов, в которых кабели крепятся к центру проезжей части, а не к внешним краям, что позволяет пассажирам беспрепятственно видеть великолепный залив. Недавно в Бостоне, штат Массачусетс, для нового моста через реку Чарльз была выбрана вантовая конструкция, хотя предлагались более дешевые варианты. Городским властям просто понравилось, как это выглядит.

дерева — Выдержит ли мой деревянный мост вес моего маленького грузовика?

Спросил 1 год, 11 месяцев назад

Изменено 1 год, 5 месяцев назад

Просмотрено 6k раз

Я строю мост через небольшой ручей. У меня есть 3 доски из болиголова длиной 24 фута и размером 6 дюймов на 4 дюйма. Доски болиголова располагаются так, чтобы 6-дюймовые стороны были вертикальными, а 4-дюймовые — горизонтальными.

3 балки из болиголова лежат на берегу реки. Посередине нет опор для досок. Балки перекрывают берега ручья примерно на 4 фута с каждой стороны, поэтому ручей пересекает 16 футов неподдерживаемой балки.

Я кладу доски 2×6 поверх балок болиголова, чтобы завершить верхнюю часть моста.

Я хочу посчитать, смогу ли я проехать через мост на своем полуторатонном квадроцикле. Выдержат ли балки болиголова его вес или они треснут, когда мой квадроцикл въедет в середину моста?

дерево
несущие
машиностроение

Судя по обычным столам Hemlock Span, ваши 4×6 подходят только для 10-футового пролета при динамической нагрузке 40 фунтов. Ваша нагрузка намного выше, когда грузовики выезжают на середину моста.

Я думаю, это то, что у вас есть:

Можете ли вы получить 2×12? или лучше, попросите инженера запустить номера . Вам нужно будет рассчитать фактическую нагрузку и прогиб, а не просто полагаться на таблицы пролетов настила, поскольку ваша нагрузка очень специфична и не распределяется по всему пролету.

Чтобы получить хороший ответ, вам придется провести инженерные расчеты, но, может быть, просто проверить работоспособность, прежде чем копаться в этом.

Вы могли подумать об этом. Одиночный 4×6, стоящий на краю, не так уж сильно отличается от двух 2×6. Ваши три 4×6 не так уж сильно отличаются от шести 2×6. Допустим, ваш мост имеет ширину шесть футов.

Под полом в вашем доме шириной 6 футов с шестью балками 2×6, расположенными на расстоянии 12 дюймов от центра, вы можете получить пролет от 11 до 12-1/2 футов в зависимости от типа и качества древесины. рухнет, а пол будет жестким, а не «прыгучим».0003

Но это пол, по которому люди ходят и ставят мебель, а не мост, по которому проезжают грузовики. На 16-футовом я бы сказал, что этого недостаточно.

Обратите внимание, что этот ответ основан только на базовых инженерных знаниях, а не на опыте строительства мостов или использования дерева в качестве структурных элементов. Вероятно, при использовании дерева следует учитывать и другие факторы, поскольку это натуральный материал, свойства которого могут сильно различаться (неправильное направление волокон = отсутствие прочности).

Примерный расчет изгиба обратной стороны оболочки для балок (не досок) при их закреплении с одной стороны: 93 = 15 МПа = 15000 кПа

Согласно этому документу прочность на разрыв сухого болиголова составляет около 60000 кПа. Так что, исходя из этого, было бы хорошо, даже зеленый болиголов указан с 43000 кПа.

Прогиб составит около 2 дюймов, что звучит многовато.

Теперь, даже если бы это был стальной мост с вышеуказанными результатами, вы бы хотели применить большой запас прочности, так как от этого зависит ваша жизнь, так что, по крайней мере, коэффициент 5 или что-то в этом роде. Это означает, что вы можете использовать только пятую часть прочности, что снизит полезную прочность до 8600 кПа до 12000 кПа.

Что ниже расчетного напряжения изгиба 15000 кПа. Таким образом, вам понадобится больше балок или балок большего размера, чтобы выдержать эту нагрузку.

Еще раз обратите внимание, я не эксперт в этой области, и вам следует проконсультироваться с ним, если вам дорога ваша жизнь или ваш квадроцикл.

Мини эстакада в гараже своими руками

Основные виды

Стационарная

Разборная

Общие требования

Этапы подготовительных работ

Расчет размеров и составление чертежа

Подготовка материалов и инструментов

Металлическая конструкция своими руками

Инструкция по изготовлению деревянной мини эстакады

Технология создания кирпичной конструкции

Особенности устройства эстакады в гаражном помещении

Какие варианты самодельной эстакады можно выбрать?

Виды эстакад для гаража

Особенности эстакад для гаража

Как сделать эстакаду из различных материалов

Эстакада из железнодорожных шпал

Эстакада из дерева

Как сделать эстакаду из металла

Как сделать смотровую эстакаду для автомобиля. Самодельная эстакада в гараже: как лучше сделать.

Необходимость установки мини-эстакады.

Общие требования

Выбор материала

Кирпичная конструкция

Эстакада из шпал

Из металла

Инструменты и материалы

Подготовка к работе и составление чертежа

Металлическая конструкция своими руками

Изготовление деревянной мини-эстакады

Видео: Сборка металлической конструкции

Как сделать эстакаду

Смотровая яма — альтернатива эстакаде

при помощи кирпичного сооружения

Строительство эстакады из шпал

Виды эстакад

Услуги «личного автосервиса»

Конструкции эстакад

эстакада, предназначенная для частичного заезда авто

полноразмерная эстакада

Как изготовить эстакаду для автомобиля своими руками

как сделать мини эстакаду

как сделать полноразмерную эстакаду

Виды эстакад

Полноразмерная конструкция

Для чего нужна конструкция?

Какие инструменты могут понадобиться?

Как сделать самый простой вариант конструкции?

Как сделать конструкцию из лестниц?

Особенности обустройства смотровой ямы

Обустройство эстакады

как сделать для ремонта авто, чертежи и размеры

Инструкция по изготовлению деревянной мини эстакады

Полноразмерная конструкция

Конструкции эстакад

эстакада, предназначенная для частичного заезда авто

полноразмерная эстакада

Как сделать эстакаду из различных материалов

Эстакада из железнодорожных шпал

Как сделать эстакаду из металла

Полноразмерная конструкция

Выбор материала

Кирпичная конструкция

Эстакада из шпал

Из металла

Как сделать эстакаду из различных материалов

Эстакада из железнодорожных шпал

Эстакада из дерева

Как сделать эстакаду из металла

Как изготовить эстакаду для автомобиля своими руками

как сделать мини эстакаду

как сделать полноразмерную эстакаду

Необходимость установки мини-эстакады. Устройство

Делаем эстакаду для авто своими руками

Популярные разновидности автомобильных эстакад

Дорожный стол для игрушечной машинки своими руками

NOVA — Официальный сайт | Построить мост

Арочный мост

Попробуй!
