Датчик света в автомобиле что это – Датчик света автомобиля: устройство и принцип работы

Содержание

Датчик света автомобиля: устройство и принцип работы

Дополнительные функции в современных автомобилях делают вождение удобнее и безопаснее. Одной из таких опций является датчик света автомобиля. В статье расскажем о его устройстве и принципе работы.

Что такое датчик света в автомобиле

Другое название этой опции – датчик освещенности. Его устройство довольно простое. Представляет собой фотоэлемент, блок управления и небольшое реле. Сам элемент устанавливается в наиболее освещенном месте автомобиля, не подверженном загрязнению. Обычно над или под лобовым стеклом. Косвенно датчик освещенности можно отнести к системам безопасности. Водитель может просто забыть или проигнорировать необходимость включения фар при въезде в тоннель или другой затемненный участок. Система это сделает сама.

Датчик света в салоне

Фотоэлемент фиксирует изменение освещенности в пространстве. Если света недостаточно, то передается сигнал в блок управления, а затем реле включает ближний свет и габаритные огни. Если система фиксирует достаточную освещенность — то светотехника выключается.

Устройство датчика света

Конструкция компонента и всей системы довольно простое. Если такая опция присутствует в базовой комплектации автомобиля, то он располагается в специальной выемке перед лобовым стеклом. В корпусе датчика находится светодиод и светочувствительные элементы. Датчик соединен с блоком управления, реле и контактами включения габаритов и ближнего света.

Переключатель управления освещением нужно выставить положение AUTO, чтобы система работала в автоматическом режиме.

Переключатель системы освещения. Положение AUTO

Специальные фотодиодные фильтры распознают дневной и электрический свет. Очень удобно, например, при въезде в тоннель или крытую парковку. Также можно настроить время затухания фар после выключения зажигания или при нормальном освещении.

Виды датчиков света

Обычный сенсор освещенности

Если автомобиль не оснащен таким устройством, то его без труда можно установить самому. Стоит система недорого. Достаточно закрепить датчик, подключить реле и правильно соединить провода с электропроводкой автомобиля. Система будет исправно работать.

Встроенный датчик освещенности

Встроенные компоненты контроля освещенности идут в более дорогих комплектациях автомобилей. Как правило, набор их функций более широкий. Можно настроить систему на включение света в салоне, включение и выключение подсветки приборной панели.

Комбинированный датчик освещенности

Часто датчик света может быть объединен в одном устройстве с датчиком дождя. В этом случае он крепится в верхней части лобового стекла. Если с датчиком света все понятно, то в основе работы датчика дождя также лежат фотодиоды и фотоэлементы. Если на лобовое стекло попадают капли дождя, то проходящий свет преломляется по-другому и рассеивается на обратном пути. Фотоэлементы это улавливают и включают стеклоочистители. При сильном дожде автоматически включаются и фары. Водители отмечают, что система работает корректно и правильно. Водителю не нужно включать стеклоочистители всякий раз, когда намокнет стекло. Фотоэлемент определяет уровень воды на стекле и интенсивность дождя и корректирует частоту взмахов стеклоочистителей самостоятельно. В некоторых моделях при дожде включается подогрев стекла, чтобы предотвратить его запотевание.

Как проверить работоспособность устройства

Данная опция очень удобна и водители к ней быстро привыкают. Не нужно беспокоиться о включении или выключении фар – система делает это сама. Но если система выйдет из строя, то автолюбитель может вовремя и не заметить поломки.

Проверить датчик освещенности очень просто. Достаточно накрыть его темным материалом или ветошью. Если все в порядке, то система воспримет это как ночь и включит свет и габаритные огни.

techautoport.ru

что это? Как работает датчик света в машине?

Автоматические помощники в электронной начинке автомобиля сегодня охватывают практически все функции его управления. Это в большей мере относится к системам обеспечения безопасности, но с появлением сенсорных чувствительных элементов охват интеллектуальных ассистентов значительно расширился. Так, все популярнее становится датчик света в автомобиле. Что это за устройство? Это своего рода детектор, который фиксирует пороговые значения освещения, при которых оптика может автоматически включаться или отключаться. В более развитых системах датчик также способен отслеживать условия освещенности в промежуточных состояниях, точнее настраивая автомобильное оборудование.

Что представляет собой датчик света?

Устройство датчика можно разделить на две части – это типовая электротехническая инфраструктура, благодаря которой устройство подключается к реле управления оптикой, и чувствительный компонент. Подключение к реле дает возможность датчику оперативно взаимодействовать с автомобильными огнями, своевременно активизируя их функцию. Главный же элемент прибора – это непосредственно детектор в виде фотоэлемента, реагирующего на параметры освещения. Наиболее распространен автономный датчик света в машине. Как работает эта модификация? Ее особенность заключается в независимости от основной электросети. То есть сигнал на реле поступает даже в случае сбоев на магистральной проводке. Разумеется, о гарантии работоспособности данной схемы можно говорить только при условии стабильного функционирования самой оптики и управляющего контроллера.

Принцип работы устройства

В процессе движения автомобиля датчик постоянно контролирует вверенную ему зону, оценивая параметры освещенности. Обычно это элементарная яркость света, на которую и реагируют фотоэлементы. При достижении предельных значений датчик посылает сигнал на вышеупомянутое реле. В свою очередь, контроллер дает команду оптике включиться или, наоборот, отключиться. Важно подчеркнуть, что система действует не только на включение. Такие системы относятся к средствам активной безопасности, поэтому активизация света в темном переулке, к примеру, является ключевой задачей устройства. Но также при фиксации пороговых значений яркости прибор отключает оптику. Стоит отметить и особенности обработки сигнала, который посылает датчик света в автомобиле. Как работает в этой схеме управляющий блок? Изначально микросхема программируется на работу по нескольким каналам, связанным с определенной оптикой – огнями, фарами, «противотуманками» и т. д. Также и датчики отвечают за конкретные зоны, условно связанные с этими каналами. Таким образом, в каждом случае задействуется та или иная группа оптических приборов машины.

Зоны охвата

Базовое разделение предполагает обработку сигналов от двух зон охвата. В первую очередь, это глобальная зона. Она относится к пространству непосредственно у автомобиля. Вторая зона – передняя. Она распространяется на участок дороги перед машиной. Современные модели датчиков способны различать эти зоны, посылая на реле соответствующие сигналы. Казалось бы, если в текущих условиях наблюдается пониженный уровень освещения, то активизироваться должны оптические устройства, соответствующие условиям движения. Но разница как раз заключается в особенностях работы ближних и дальних фар, за которые отвечает датчик света в автомобиле. Что это разделение значит на практике? В условиях отсутствия видимости активизироваться должны дальние фары, а днем – ходовые огни с ближним светом. Однако пограничные состояния между этими условиями освещенности не всегда доступны для фиксации электроникой. Поэтому желательно, чтобы в датчике предусматривалась и возможность отслеживания промежуточных характеристик освещенности.

Настройки датчика

Отчасти задачу разделения пограничных показаний освещенности можно решить с помощью базовых настроек. Как правило, предусматривается два режима эксплуатации устройства:

  • В сумерках. Свет активизируется при наступлении сумерек, когда ночь еще не наступила, но уже наглядно темнеет.
  • Ночью. Датчик включает фары при наступлении полной темноты.

В некоторых конфигурациях предусматривается и конкретное назначение фар, которые при тех или иных условиях включает датчик света в автомобиле. Что это такое с точки зрения обработки сигнала электроникой? Это программные параметры, которые логически обрабатываются в тех или иных условиях. Например, в первом режиме все еще будет работать ближний свет, а во втором – происходит активизация дальних фар.

Специальные версии датчика

Существуют модели датчиков, которые также отвечают за регуляцию света в салоне. В частности, они не просто включают, но и управляют параметрами яркости приборной панели. Собственно, вторая функция и является первостепенной, так как во время движения панель в любом случае работает. Но в таких системах при сильной нагрузке сигналами на реле возможны проблемы. Так, по словам пользователей, датчик света в автомобиле «Киа Рио» грешит некорректным управлением подсветкой той же приборной панели. Например, ночью система вполне оправдано активизирует работу дальнего света, но в салоне подсветка может включаться с максимальной яркостью, что доставляет водителю дискомфорт. Чаще всего подобные проблемы возникают из-за нарушений соединения проводки или ее повреждения – падает сопротивление, в результате чего и сигналы поступают неточные.

Монтаж своими руками

В первую очередь определяются места установки. Их может быть два – или за зеркалом заднего вида в зоне лобового стекла, или же на передней панели – тоже возле лобового стекла. В обоих случаях важно организовать свободное не прикрытое пространство, в котором будет работать датчик света в автомобиле. Своими руками выполнить монтаж несложно – в работе участвуют комплектные крепежные приспособления. В некоторых случаях достаточно выполнить клеевое крепление, а в других – реализовать механическую фиксацию метизами.

Отдельного внимания заслуживает проводка. Кабель желательно как можно короче делать на видимом месте и по возможности сразу от датчика заводить за приборную панель. Селектор станет конечным пунктом, к которому напрямую подсоединяется датчик света в автомобиле. Что это такое в схеме соединения детектора с реле управления? Селектор – это переходное звено, которое выполняет своего рода предобработку сигнала. Он может корректировать его параметры, определять те же каналы групп оптики и устранять помехи.

Заключение

Присутствие автоматического регулятора света вовсе не стоит воспринимать как гарантию безопасности – хоть и в одном аспекте управления. Есть и опасности, которые может нести собой датчик света в автомобиле. Что это значит для автомобилиста? Электроника в виде автоматических ассистентов дает ощущение стороннего контроля, но это впечатление обманчиво. Действительно, в большинстве случаев такие датчики оказываются полезными, но есть также и риск выхода электроники из строя. И тогда несвоевременное включение фар может обернуться трагедией. Стоит ли из-за этого риска отказываться от датчика света? Пожалуй, нет, но полагаться только на его функцию в управлении оптикой уж точно не следует.

fb.ru

что это такое и как он работает

Датчик света в автомобиле – одна из популярных опций, прочно вошедших в быт автомобилистов за последние годы.

Тем не менее, далеко не все представляют себе, что это – датчик света в машине, а также особенности работы этого удобного устройства.

Датчик света в автомобиле: что это такое

Принцип действия датчика света или, как его еще называют, датчика освещенности, предельно прост. Как только освещенность вокруг автомобиля падает, и наступают сумерки – электроника, зафиксировав это, автоматически включает габаритные огни и ближний свет фар.

Техническая реализация подобной автоматики также предельно проста. Для этого используется фотодиод в качестве датчика и реле, которое замыкает цепь включения освещения в случае, если фотоэлемент не фиксирует достаточного количества света.

Видео — как работают датчики света и дождя в автомобиле Фольксваген Поло Седан:

При этом сам фотодатчик размещается в местах, наиболее хорошо освещаемых и менее всего подверженных загрязнениям – в большинстве своем, под лобовым стеклом автомобиля. При этом, несмотря на простоту технической реализации, датчики света в автомобилях появились относительно недавно.

Их преимущества и недостатки

Достоинства датчика света очевидны – водителю не требуется самостоятельно включать освещение при езде в темное время суток. Однако подобная схема работы светотехники имеет и два серьезных недостатка.

Первым из них является тот факт, что, привыкнув к датчику света, водитель может забывать включать свет днем, как того требуют Правила. Кроме того, неисправность датчика также может привести к тому, что автомобиль будет долгое время двигаться без внешнего освещения до того момента, как водитель заметит это визуально (а во время сумерек или пасмурным днем отсутствие внешнего освещения не всегда очевидно для водителя).

Еще одним существенным недостатком датчика света является его работа на ряде моделей автомобилей без ключа зажигания. То есть, перейдя в автоматический режим и забыв о нем, водитель столкнется с тем, что оставленный на стоянке автомобиль может включить фары в темное время суток, что негативно скажется на заряде аккумуляторной батареи. Конечно, многие современные машины имеют защиту от подобного несанкционированного срабатывания, но ее наличие зависит от конкретной модели авто, и об этом всегда следует помнить.



Датчик света в автомобиле своими руками

Многие владельцы авто задаются вопросом, возможно ли сделать датчик света в автомобиле своими руками при условии, что он отсутствует в стандартной комплектации автомобиля. Подобная доработка вполне возможна, и в продаже можно отыскать уже готовые комплекты, которые можно легко установить при наличии комплектной инструкции и определенных навыках работы с автомобильной электрикой.

Видео —  датчик света в автомобиле Nexia:

Также существует вариант более сложный – самостоятельно при наличии соответствующих электротехнических деталей воспроизвести схему датчика освещенности. При этом в качестве фоточувствительного элемента можно использовать «солнечную батарею», то есть, фотоэлемент, от некоторых бытовых приборов (калькулятора, садового светильника и т.д.).

Также в роли фотодатчика может выступить обычный диод от старого электрооборудования, у которого следует аккуратно спилить верхнюю часть корпуса. Кремний внутри диода в таком случае будет работать в качестве фотоэлемента. Само собой, потребуется и реле, которое будет замыкать электрическую цепь при снижении уровня освещенности.

Итоги

Как видим, датчик освещенности в автомобиле является довольно полезной опцией. Однако, как и любая автоматика, она лишь помогает водителю, но не может служить панацеей во всех жизненных ситуациях, имея свои особенности и недостатки. Следует помнить, что никакая автоматизация не способна заменить человека, и только внимание и ответственность водителя за рулем может быть гарантией безопасности в поездке.

Будет ли приложение Убер такси таким же популярным у нас как и во всем мире — покажет время.

Советуем прочитать статью про сумку-холодильник для дальних поездок.

Повторите запрещающие дорожные знаки https://voditeliauto.ru/voditeli-i-gibdd/pdd/dorozhnye-znaki/zapreshhayushhie.html и их обозначения.

Видео — как работает датчик света в автомобиле Фольксваген Поло Седан:

Может заинтересовать:


Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу


Как быстро избавиться от царапин на кузове авто

Добавить свою рекламу


Автосигнализация StarLine A93

Добавить свою рекламу


Зеркало видеорегистратор Car DVRs Mirror

Добавить свою рекламу

voditeliauto.ru

Датчик света. Назначение, устройство, принцип работы

Автомобили с развитием технологий становятся все больше укомплектованы всевозможными средствами, повышающими безопасность при движении и комфортабельность. Одним из таких средств является датчик света.

Датчик света в автоматическом режиме производит включение габаритных огней и света фар (ближний) при снижении освещенности. То есть, при наступлении вечера во время движения датчик сам включит габаритные огни авто и ближний свет. Сработает он и при въезде в тоннель, а после выезда из него – отключит фары.

Наличие данного элемента обеспечивает не только комфортабельность – водителю не приходится каждый раз тянуться к клавише включения света, но влияет на безопасность – надобность во включении освещения не отвлекает от дорожной ситуации.

Но в этом скрывается и некий недостаток, который негативно влияет на безопасность. К автоматическому включению света при снижении видимости водители привыкают быстро, и если датчик выйдет из строя, то при наступлении темноты водитель просто не сразу заметит, что освещение не включилось и автомобиль его менее заметен для других участников на дороге.

Принцип работы, устройство

Содержание статьи

Принцип работы датчика света довольно прост – имеется фотоэлемент, измеряющий освещение вокруг автомобиля, блок управления, обрабатывающий сигнал фотоэлемента, и реле, которое непосредственно производит включение-выключение света.

Обычно фотоэлемент производит замеры в двух зонах – общее освещение вокруг автомобиля и освещение непосредственно перед ним. Это практически полностью исключает ложные срабатывания, к примеру, при движении днем по затененному участку, фотоэлемент не подаст сигнал на включение освещения, а вот при въезде в тоннель – свет обязательно включиться.

Чувствительность датчика обычно можно регулировать, что дает возможность срабатывать ему при определенном снижении степени освещенности. То есть, можно задавать порог срабатывания датчика.

Видео: Датчик света в автомобиле — что это и как работает?

Срабатывание датчика – достаточно быстрое, при снижении освещенности до заданного порога габаритные огни и ближний свет фар включаться уже через 1-2 секунды. А вот отключение выполниться не так быстро – свет отключится по прошествии не менее 6 секунд.

Блок управления обрабатывает сигнал, идущий от фотоэлемента, и при снижении освещенности, он подает команду на включение света на реле. Именно на этом блоке и располагается регулировочный винт, которым задается чувствительность фотоэлемента.

Реле же, входящее конструкцию просто обеспечивает включение фар. Оно подключено к проводке, запитывающей габаритные огни и ближний свет фар.

Многие водители, на авто которых установлено данное устройство, отмечают его положительные качества и удобство.

Виды датчиков света


На данный момент производится множество моделей авто, в комплектацию которых входит датчик света. Причем заводской датчик света работает не всегда, поскольку его можно отключить. Делается это на селекторе включения света. У авто без датчика этот селектор имеет три режима – выключено, включены габаритные огни, и включен свет. У моделей же с датчиком есть еще одно положение – «Auto», и при переводе селектора в данное положение свет включается автоматически, основываясь на данных фотоэлемента.

Рынок автомобильных аксессуаров постоянно расширяется, и если у автовладельца  на авто не имеется датчика света, то его можно просто купить и смонтировать на машину. Есть данные устройства – универсальные, которые можно установить на любую машину, но есть и модели, предназначенные для монтажа и использования только на определенных авто.

Отличие между этими устройствами сводится к тому, что у универсальных устройств в комплекте нет селектора включения света с дополнительным положением «Auto», что является его недостатком.

Установка датчика

Рассмотрим, как производится установка датчика света на автомобиль. Для начала разберем монтаж устройства на Volkswagen Polo Sedan. Для этих авто есть датчики с новым селектором, который устанавливается вместо штатного.

Итак, сначала следует выбрать местом для установки фотоэлемента. Некоторые устанавливают его на лобовое стекло за зеркалом заднего вида, другие же размещают его на передней панели возле лобового стекла. При этом важно понимать, что фотоэлемент не должен чем либо прикрыт, иначе его работа будет некорректной.

Далее проводка фотоэлемента прокладывается так, чтобы она не провисала и не попадала в поле зрения, конец ее нужно завести внутрь панели к месту расположения штатного селектора.

Селектор извлекается и от него отсоединяется фишка с проводкой. К новому селектору подключается блок управления фотоэлементом и фишка с проводкой. На этом подключение закончено, и селектор устанавливается на место. Далее производится проверка работоспособности датчика.

Видео: Датчик света на Polo Sedan

Универсальный датчик не имеет селектора, поэтому после его установки будет работать всегда, что не очень удобно. В комплекте у него идет только фотоэлемент, блок управления и реле.

Установка всех элементов производится, как и описано выше – фотоэлемент крепится на стекло, а блок управления и реле заводится под панель. Но врезку в проводку здесь придется выполнять самому. Для этого с датчиком всегда идет схема. Отклоняться от этой схемы не рекомендуется, иначе это может привести перегоранию блока управления.

Чтобы убрать такой недостаток, как постоянная работа датчика, можно в проводку, от которой запитывается блок управления, врезать клавишу включения и вывести ее на панель. Это даст возможность использовать датчик света только при надобности.

Вывод

Это мы рассмотрели только датчик света. Но сейчас уже встречаются и комбинированные приборы, включающие в себя сразу датчик свет и датчик дождя, что позволяет установив только один комплект, оборудовать автомобиль сразу двумя датчиками. Но во время установки и подключения тоже очень важно правильно сделать врезку и запитать прибор. Для этого обязательно нужно следовать схеме.

Напоследок хочется отметить, что датчик света в некоторых странах может оказаться полностью бесполезным. К примеру, в РФ согласно законодательству на всех авто во время движения должен быть обязательно включен ближний свет фар или дневные ходовые огни. Причем гореть они должны и днем, поэтому датчик света в данном случае становиться бесполезным.

В таких случаях лучше автомобиль оснастить автоматическим реле, которые будет самостоятельно включать ближний свет фар после запуска силовой установки.

avtomotoprof.ru

Как работает датчик света на автомобиле (датчик освещенности)

Автоматическое включение света является одной из систем активной безопасности автомобиля. Подобная функция встречается не только в авто представительского класса, но и на бюджетных моделях. Рассмотрим, как работает датчик света фар.

Принцип работы

Работа датчика света основана на способности некоторых элементов изменять свое сопротивление при воздействии света. Светочувствительные элементы, используемые в качестве датчиков освещения, можно разделить на 2 вида:

  • фотодиоды. При попадании световых лучей на чувствительную область на выводах фотодиода изменяется сопротивление, что позволяет определять уровень освещенности;
  • фототранзистор – оптоэлектронный полупроводник, предназначение которого не отличается от обычного транзистора. Напомним, что транзистор, как и реле, используется в качестве электронного ключа со слаботочным управлением силовыми выводами. В транзисторе ток между коллектором и эмиттером протекает лишь при подаче тока на вывод базы. В фототранзисторе вывод базы доступен световому излучению. Попадание лучей на чувствительный элемент генерирует ток на выводе базы, что позволяет использовать фототранзистор в качестве исполнительного устройства для автоматического включения потребителей.

Особенности применение в автомобиле

Датчик света в автомобиле используется не только для удобства водителя, но и для повышения уровня безопасности дорожного движения. В дневное время суток водителю больше нет необходимости отвлекаться на включение фар при въезде в туннели либо затемненные участки дороги. Фоточувствительный транзистор управляет освещением в автоматическом режиме. При этом функция ручного включения и выключения сохраняется.

Если в дневное время с работой датчика все понятно, то как быть ночью при движении встречных авто и проезде фонарей дорожного освещения? Ведь датчик, среагировав на появление света, не должен выключить фары автомобиля. Именно поэтому узкого диапазона реакции на свет недостаточно. Вектор чувствительности к световым лучам расположен в двух направлениях: фронтальном и вертикальном. Это позволяет точно оценивать уровень освещения. В некоторых автомобилях чувствительный элемент направлен в салон, что также позволяет нивелировать влияние переменных факторов.

Датчик освещения в автомобиле часто совмещен с датчиком дождя и располагается вверху лобового стекла. Также может быть установлен перед ветровым стеклом по центру торпеду.

Дополнительные функции

Даже в простейшем датчике света можно настроить чувствительность с помощью подстроечного резистора. Водитель на свое усмотрение может настроить уровень чувствительности, при котором автоматически будут включаться фары на границе дневного и сумеречного времени суток.

При этом использование умного датчика света позволяет реализовать не только автоматическое включение/выключение ближнего света, но и адаптацию осветительных приборов под изменяющиеся условия. Ярким примером таких возможностей является управление дальним светом. Для предотвращения ослепления водителей, при регистрации свечения фар встречного авто датчик автоматически выключит дальний свет. В некоторых типах систем можно настроить включение габаритных огней и ближнего света фар в зависимости от степени освещенности. Габариты будут автоматически включаться даже в дневное время, но в пасмурную погоду.

Недостатки

Причислить минусы автоматизированного управления светом фар к недостаткам самой системы было бы неправильно. Все они связаны с особенностью работы человеческого сознания. После привыкания к работе датчика света водители, пересаживаясь на автомобили без электронного помощника, могут забыть вовремя включить фары. Опасность в таком случае не столько в получении штрафа, сколько в повышении риска возникновения ДТП. Подобная ситуация может случиться, если вовремя не заметить поломку датчика. Проверить работоспособность светочувствительного элемента можно даже в дневное время. Для этого достаточно перевести включатель света в положение Auto, а затем накрыть место датчика ветошью, сымитировав тем самым наступление сумерек.

Поделиться "Как работает датчик света на автомобиле (датчик освещенности)"

mttunost.ru

Датчик света в автомобиле что это? Принцип работы + реальное видео | Автоблог

Продолжаю рассказывать про датчики в автомобиле, и знаете, сегодня он касается не двигателя, а поговорим мы о датчике света (или освещенности). Многие задают мне вопросы — что это такое, как он работает и возможно ли сделать самому. Нужно отметить, что вещь действительно «прикольная», я бы даже сказал полезная, как обычно расскажу все простыми словами, а в конце сможете посмотреть небольшое видео. НУ что же начнем …

ОГЛАВЛЕНИЕ СТАТЬИ

  • Принцип работы
  • Как работает + ВИДЕО
  • Какие бывают еще?
  • Можно ли установить своими руками

Для начала небольшое определение

Датчик света (освещенности) – это небольшой фотоэлемент (с небольшим реле), при помощи которого автоматически включаются или выключаются фары автомобиля – как правило, это передний ближний свет. Этот элемент замеряет уровень освещенности и принимает решение о включении или отключении ламп. Устройство полностью автономно и очень удобно, оно точно знает когда необходимо зажечь свет, например — вы заехали в долинный подземный переезд, сами можете не догадаться о свете, а вот датчик уже через несколько секунд среагирует. Также это происходит и в сумерках, сами водители, как правило — плохо ориентируются в этом времени суток, а электроника никогда не ошибается.

Что и говорить, машины становятся все более компьютеризированы, уже никого не удивить коробкой – робот, автоматическим поддержанием климата, автоматическим поиском радиостанций и т.д. Если честно — то скоро машины сами смогут ездить без водителя (у GOOGLE) уже есть такие разработки, и думаю это будет на нашем веку. Просто нажал кнопку на смартфоне, ввел координаты, и она за тобой приехала, что-то типа такси.

Датчик света это еще один шаг к электронному управлению машиной, работа по включению фар за вас!

Принцип работы

Как я уже писал это своего рода чувствительный фотоэлемент (с реле), он устанавливается под или на лобовое стекло автомобиля. Этот элемент замеряет освещение рядом с собой и принимает решение о включении или выключении фар, которое в свою очередь поступает в ЭБУ, либо на прямую в систему выключения. При пороговом значении, действия происходят практически мгновенно – обычно задержка 2 – 3 секунды. Вот почему если вы заехали в темный туннель, или подземный гараж, датчик сработает примерно через это время.

Если сказать простым и понятным языком – то это своего рода выключатель, который работает автоматически и замеряет уровень освещенности вокруг себя.

Обычно настройка ведется только на ближний свет фар автомобиля, дальний вам нужно включать самим. Потому как это просто не безопасно, он может ослепить машину, идущую вам на встречу.

Как работает

Если честно, то настроек всего две:

1) Это темный режим суток. Когда фары зажигаются только в темноте.

2) Сумерки. Когда лампы начинают работать при сумерках, когда не так темно.

Также можно настроить «включение-выключение» фар – например только ближний, ближний + противотуманки. Это реально удобно.

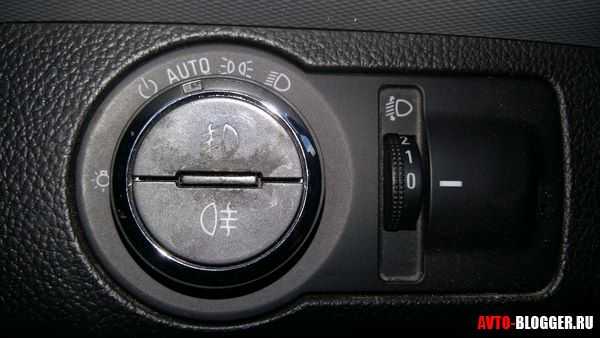

Обычно реализация работы таких датчиков на панели около руля. Если специальный режим «AUTO», а также обычные режимы для ручного включения.

Для активации переводим ручку в AUTO и все, он будет работать согласно заложенным в него настройкам.

Хочется отметить, что в некоторых машинах, применяется система задержки отключения фар. Например, вы заглушили машину в гараже вышли из нее, закрыли дверь, поставили на сигнализацию — а освещение еще работает! Сделано это специально для того чтобы осветить вам дорогу, например вы закрываете гараж ночью – чтобы было видно. После 3 – 5 минут фары автоматически выключатся. Также очень удобная система.

Например у моего друга нет освещения в гараже, и он часто ей пользуется в осенне – зимнее время, когда темнеет рано.

Кстати вот небольшое видео про тот который стоит у меня на автомобиле.

Какие бывают еще?

Нужно отметить, что датчики света, сейчас применяются не только в ближнем свете фар, но и в салоне или например в габаритных огнях грузовиков.

В салоне – он напрямую может регулировать уровень света, зажигать одну или обе лампы салона (спереди и сзади). Также удобно, если на улице светло, то зачем зря жечь лампы!

Специальные габаритные огни применяются в основном для подсветки грузовиков. То есть днем они не работают, даже когда включена подсветка – но стоит стемнеть, весь грузовик начинает светиться. Сделано для безопасности!

Можно ли установить своими руками

ДА конечно можно — вообще без проблем. Если у вас иномарка, в «бедной» комплектации в которой нет датчиков света, то посмотрите их в более «богатых». Если там они присутствуют, то просто вам нужно их купить и самому установить, ну или в крайнем случае на СТО.

Зачастую в панели приборов уже есть место для его крепления. Также, скорее всего вам понадобится другая ручка включения фар, в ней будет присутствовать режим AUTO. Или просто нужно будет сменить декоративную подложку, под ручкой. Как правило, режим также уже заложен.

Поэтому вся установка сводится к покупке датчика – если надо ручки – и подключению в специальную плату. На форумах по вашей модели эту информацию уже сто раз переживали, я в этом уверен.

Если берете машину отечественного производства или авто в котором даже в «высоких» комплектациях нет такого датчика —  то тут немного посложнее, вам нужно будет покупать и настраивать еще и плату.

Однако «не так страшен черт как его малюют» — по сути, датчик света это выключатель который размыкает электрическую цепь, которая идет на фары. Именно в разрыв и нужно ставить. Правда придется искать место куда закрепить сам фотоэлемент, однако, это вопрос уже второй.

Лично у меня знакомые ставили на ВАЗ 2110 за пару часов, не спеша. Также на форумах есть много информации по правильной установке и размещению самого фотоэлемента.

Вот такая статья получилась, думаю, теперь вы знаете — что это такое. А на этом буду заканчивать, всем пока – искренне ваш АВТОБЛОГГЕР.

Поделиться "Датчик света в автомобиле что это? Принцип работы + реальное видео | Автоблог"

greviews.ru

что это такое и как работает, как установить своими руками (схема)

Чтобы повысить комфорт при управлении автомобилем, производители транспортных средств оснащают свои машины множеством различных устройств. Еще двадцать лет назад нельзя было подумать, что дворники могут включаться автоматически с наступлением дождя, а свет фар – при наступлении темноты. Датчик света в автомобиле что это – основная информация касательно таких устройств приведена ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Описание датчика света

Итак, что такое датчик света, для чего он используется в автомобиле и в чем заключается его принцип работы? Для начала рассмотрим описание устройства.

Предназначение, местонахождение и принцип работы

Световые контроллеры предназначены для автоматической активации света оптики при наступлении темноты или движении по неосвещенным участкам дороги. Когда на улице становится темно, контроллер сам активирует габаритные они, а также ближнее освещение. То же самое касается и поездок в тоннеле – при въезде датчик включит фонари, а при выезде из тоннеля – отключит их.

Контроллер света с проводкой для подключения

Как работает датчик? В соответствии со схемой, принцип функционирования девайса довольно простой. В устройстве используется специальный фотоэлемент, предназначенный для измерения освещения вокруг транспортного средства.

Для обработки сигналов фотоэлемента используется управляющий модуль, а непосредственно функцию активации и отключения освещения выполняет реле. Фотоэлемент производит измерение света в двух зонах – вокруг транспортного средства, а также конкретно перед ним. Такой принцип позволяет исключить возможные ложные срабатывания.

При необходимости автовладелец в любой момент сможет произвести регулировку устройства, чтобы девайс активировал оптику при определенном снижении степени света. Иными словами, водитель может выставить определенный порог срабатывания. Сам по себе контроллер срабатывает вольно быстро – когда освещенность улицы снижается до указанного порога, для активации оптики потребуется не более двух секунд. Что касается отключения, то для этого требуется не меньше шести секунд.

Управляющий модуль, осуществляющий функцию обработки импульсов, при уменьшении освещенности на дороге передает соответствующий сигнал на реле. На модуле имеется специальный болт, использующийся для регулировки чувствительности контроллера. Само реле напрямую подключено к проводке управления оптикой. Что касается места расположения, то оно может отличаться в зависимости от авто. Как правило, устройства устанавливаются в салоне авто, под лобовым стеклом. Также его монтаж возможен на центральной консоли либо на зеркале заднего вида.

Фотогалерея «Место расположения контроллера»

Разновидности

В настоящее время производители выпускают множество моделей машины, которые изначально комплектуются контроллерами такого типа. Устройство может функционировать не всегда, так как при необходимости автовладелец может его отключить.

По разновидностям эти устройства можно разделить на два вида:

  1. Универсальные контроллеры. Их монтаж возможен в соответствии со схемой на любую модель транспортного средства в силу универсальности устройства и способе его подключения.
  2. Модели для определенных транспортных средств. То есть предназначенные для конкретной модели авто (автор видео – Евгений офф).

Что касается отличий, то их практически нет. Единственно различие заключается в том, что универсальные девайсы не комплектуются селектором с положением «Auto», который можно установить на подрулевой переключатель.

Однако следует отметить, что существуют и типы контроллеров:

  1. Для ближнего освещения, используются только для выполнения этой функции.
  2. Для активации габаритных огней, как правило, такие девайсы применяются для подсветки грузовиков. Они не будут функционировать в светлое время суток, а также при активации оптики. Но когда на улице станет темно, автомобиль сам начнет светиться.
  3. Устройства салонного типа. С помощью таких девайсов можно произвести регулировку уровня освещенности в салоне машины.

Характерные неисправности и способы их устранения

Какие неполадки могут произойти в работе датчиков:

  1. Выход из строя фоточувствительного элемента. Такая ошибка приведет к неработоспособности девайса, а заменить сам чувствительный компонент может быть проблематично. Как правило, при таких неисправностях устройство просто меняется на новое.
  2. Выход из строя управляющего модуля. Также неприятная проблема, поскольку она чревата полной заменой блока управления, если его не удастся отремонтировать.
  3. Поломка реле. Наименее затратный вариант. Поскольку само реле не может работать вечно, рано ли поздно оно в любом случае выйдет из строя, для решения проблемы этот элемент нужно просто поменять.
  4. Повреждения проводки. При такой проблеме нужно прозванивать электроцепь и икать обрыв или пробой провода, поврежденные участки подлежат замене (автор видео – канал KingSyze911).

Инструкция по установке контроллера освещенности своими руками

Как установить датчик света своими руками (на пример Фольксваген Поло):

  1. В первую очередь, подбирается место для монтажа. Установка контроллера может быть произведена на лобовое стекло либо на центральной консоли, но учитывайте, что устройство не должно прикрываться.
  2. После установки девайса производится укладка проводки. Улаживать провода необходимо таким образом, чтобы они не висели и не мешали обзору водителя. Поэтому все кабеля укладываются под облицовкой салона. Конец провода при этом следует завести в саму консоль к месту монтажа селектора.
  3. Далее, извлекается селектор, от него следует отключить разъем с проводкой. К новому рычагу необходимо подключить управляющий модуль, а также разъем с проводами. Переключатель ставится на место, после чего можно проверить работоспособность контроллера.
 Загрузка ...

Видео «Проверка работоспособности снятого датчика»

Процесс диагностики работоспособности датчика света в демонтированном виде приведен в ролике ниже (автор – канал Interceptor).

avtozam.com
