Датчик света своими руками на микросхеме (видео)

 Топовые комплектации ныне продаваемых автомобилей имеют в своем арсенале большой выбор всевозможных электронных опций. Все они направлены на то, чтобы обезопасить вождение и сделать его более комфортным. Не скажем о том, что большинство их них не заменимы, но иногда они все же могут облегчить наши каждодневные водительские будни. Так всевозможные датчики дождя и света способны включать в автоматическом режиме дворники или головной свет на машине. Датчик света, о котором мы хотим рассказать более подробно, может помочь водителю при проезде тоннелей или когда смеркается и свет пора бы уже включить. По принципу действия такой датчик срабатывает тогда, когда наступают условия недостаточной освещенности. Если у вас есть желание внедрить подобную функцию и в вашу машину, то мы расскажем о том, как это сделать.

Схема датчика света на машину

 Само собой управляющим элементом в схеме является фоторезистор, то есть радиодеталь, которая изменяет свое сопротивление в зависимости от освещенности. Также в схему входит счетчик NE555, который в данном случае используется немного не по классическому применению. А вот силовой блок схемы реализован на транзисторе и реле, что в конечном счете и коммутирует питание на включение фар. А теперь об этом всем более подробно. Итак, взглянем на схему…

По сути NE555 генерирует логический ноль или единицу на своем выходе, ножке 3. Это зависит от того, что подается на вход микросхемы, ножку 4. Как только напряжение достигает определенного уровня на входе, то на выходе появляется логическая единица. Вы спросите почему нельзя было применить вместо микросхемы транзистор и подавать сигнал на его базу? Здесь все просто! Цифровая логика, а вернее выход с микросхемы меняется сразу и на всю величину, то есть это не аналоговый элемент. А в итоге срабатывание всей схемы будет четким. Сработало или не сработало, без возможных нарастаний сигнала и неустойчивой работы.  Именно эти преимущества все же заставляют применять здесь микросхему. Далее с выхода микросхемы (ножка 3), сигнал поступает уже на транзистор.   По сути в купе с реле, это силовая часть схемы. Как только транзистор открывается от потенциала на базе, через эмиттер -коллектор начинает протекать ток. Именно он и заставляет срабатывать реле. Само собой реле и включает фары. Если говорить об особенностях схемы, то внимание стоит обратить на фоторезистор, ведь именно от него будет зависеть сопротивление, а значит и порог срабатывания всей схемы. В нашем случае это фоторезистор 5516 с минимальным сопротивлением порядка 1500 Ом. Последовательно фоторезистору можно поставить подстрочный резистор,  скажем на 1 кОм. Однако схема срабатывает в комфортном диапазоне освещенности для глаз, как нам кажется. Также для экономичности стоит установить максимально возможную величину сопротивления для резистора от ножки 3 до базы транзистора.  Если у вас будет время, то проиграйтесь с этим резистором, дабы защитить микросхему от высоких токов проходящих через нее и уменьшить энергопотребление всей схемы.
 Что касается светодиода и сопротивления, то  фактически это визуальный индикатор того, что фары включились от вашего датчика света. Кроме того, светодиод помогает сгладить индукционный ток на реле, тем самым спасая от него как катушку реле, так и транзистор.

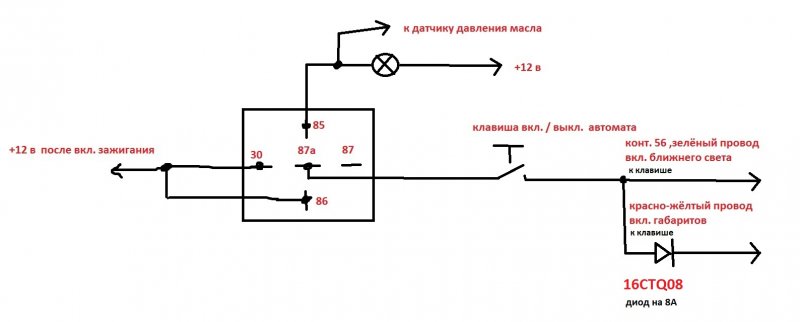

Как подключать датчик света на машине

Теперь пару слов о подключении. Фоторезистор необходимо установить на панель приборов под основание лобового стекла. То есть туда, где прямые солнечные лучи смогут попадать на него. Саму схему лучше подключить параллельно выключателю, который включает фары или противотуманные фары. То есть контакты реле должны коммутировать включение света параллельно подрулевому выключателю. Если вы захотите отключить работу датчика света, то можно поставить еще один тумблер на питание этой схемы. Тогда в любой момент и легко вы можете просто отключить такой датчик света.

Подводя итог…

Как видите, схема довольно простая и понятная. Надежность ее тоже очень высока. Если все смонтировать правильно и без ошибок, то настройка совсем будет не нужна или будет минимальна. Ну а на счет функциональности мы уже говорили. Это вполне жизненный вариант, как машине можно добавить опцию «датчик света».

Видео о датчике света своими руками

• Назад
• Вперёд

Делаем датчик освещенности для включения света: схемы, видео

Часто в нашей жизни бывают такие ситуации, когда вам нужно каждый день с наступлением рассвета включать свет в помещении, а затем с наступлением темноты выключать его. Чаще всего это делают в закрытых помещениях, где нужно имитировать световой день. Такие манипуляции нужны для того, чтобы выращивать растения или содержать некие виды животных, которые нуждаются в точном соблюдении режима дня и ночи.

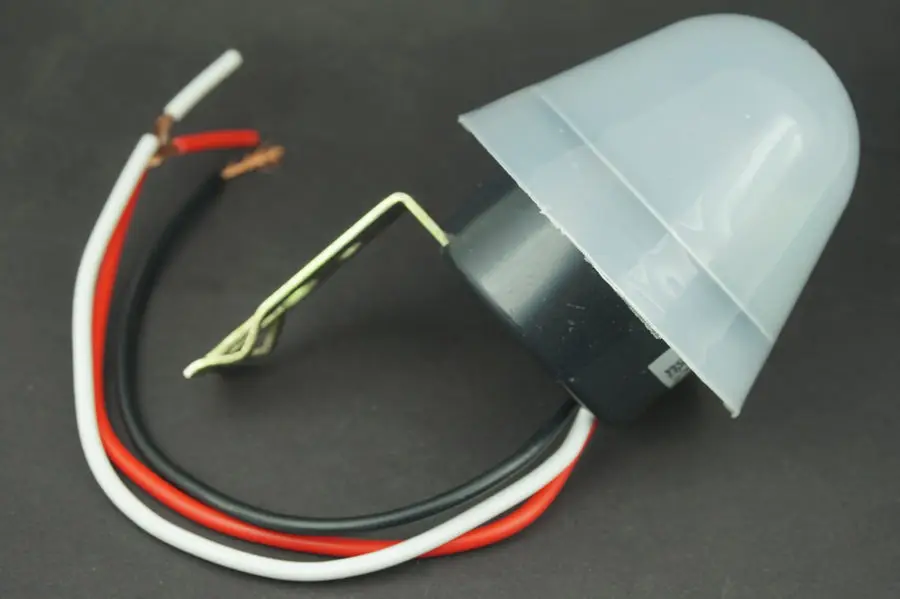

Поскольку время закатов и рассветов зависит от времени года, значит применять суточные таймеры на включение освещения – это невыход из сложившейся ситуации. И тут на помощь всегда придет датчик освещенности или иными словами фотореле. Это устройство, регистрирующее интенсивность света, попадающего на него. То есть когда солнце взойдет и света будет много, на выходе автоматически установится лог.1, а когда солнце заходит за горизонт – лог.0 и происходит автоматическое выключение света до наступления следующего утра. Область, в которой можно применять такой датчик освещения, достаточно велика и ограничивается лишь вашей фантазией. Их часто используют для подсветки шкафов с целью освещать его при открытии дверей.

На рисунке ниже вы увидите схему датчика освещенности:

Ключевая деталь схемы – фоторезистор, на рисунке обозначен как R4. Его сопротивление зависит от света, который попадает на него. То есть чем его больше, тем сильнее уменьшается сопротивление. Поскольку фоторезистор – деталь весьма дефицитная, то можно применять любой, который найдете.

Можно использовать импортные фоторезисторы. Они компактные, но цена на них порой «кусается». Вот несколько примеров импортных фоторезисторов: GL5516 и VT93N1.

Есть и отечественные фоторезисторы, к примеру, СФ-21 или ФСД-1, которые тоже можно использовать. Такие фоторезисторы и работать будут не хуже, и стоят намного меньше.

Если вдруг сложилось так, что очень нужен датчик освещенности, но неоткуда взять фоторезистор – выход есть всегда. Возьмите старый германиевый транзистор в круглом металлическом корпусе и отпилите от него верхушку. Такая манипуляция позволит оголить кристалл транзистора. На фото ниже вы можете увидеть такой транзистор. Открывая крышку, старайтесь не повредить кристалл. Для этого подойдут любые доступные у вас резисторы в круглом корпусе, к примеру, советские германиевые МП14, МП101, МП16, П27, П29. После того, как кристалл «модифицированного» транзистора открыт, сопротивление перехода К-Э будет напрямую зависеть от интенсивности света, падающего на кристалл. Вместо фоторезистора нужно впаять эмиттер транзистора и коллектор, вывод базы нужно просто откусить и все.

В схеме использован операционный усилитель. Также вы можете подобрать любой другой одинарный усилитель, главное, чтобы он подходил по цоколю. К примеру, есть широко используемые и доступные усилители TL081 и TL071. Транзистор, представленный в схеме – любой маломощный, имеющий структуру NPN. В нашем случае прекрасно подойдут KT3102, BC547 или КТ503. Этот транзистор хорошо коммутирует нагрузку. Как нагрузку можно использовать реле или небольшой отрезок светодиодной ленты. Если нагрузка мощная – подключайте ее с помощью реле. В схеме вы также можете увидеть диод D1, он предназначен для гашения импульсов самоиндукции обмотки реле. К выходу OUT подключают нагрузку. Питание схемы равно напряжению в 12 вольт. От выбора фоторезистора и будет зависеть номинал подстроечного резистора. Если у фоторезистора среднее сопротивление в 50 кОм – подстроечный резистор должен иметь большее сопротивление раза в два-три так точно (100-150 кОм). У резистора с рисунка СФД-1 сопротивление равное более 2МОм, а подстроечный резистор в свою очередь рассчитан на 5 МОм. Бывают фоторезисторы с меньшим количеством «Мом».

Как собрать датчик освещенности

Для того, чтобы собрать наш датчик освещенности – переходим от слов к действиям. Первым делом нужно соорудить печатную плату. Для этого воспользуйтесь методом ЛУТ. К статье я добавил и файл с печатной платой. Запомните! Перед печатью отзеркаливать не нужно. Скачать плату: тут Вы не можете скачивать файлы с нашего сервера

Плата, которую вы увидите на рисунке ниже, рассчитывалась на установку фоторезистора ФСД-1 (отечественный) и подстроечного резистора СА14NV. Также я добавил вам несколько фотографий из самого процесса.

После того, как вы закончили с изготовлением печатной платы, можно приступать к впайке деталей. Все детали нужно устанавливать поочередно: резисторы, диод, а позже все другое.

В саму последнюю очередь делается впайка самых крупных деталей, таких как подстроечный резистор и фотодиод. Для удобства выведите провода через клемники. После окончания процесса впайки удалите с платы флюс, прозвоните все соседние дорожки замыкание и проверьте правильность проделанного монтажа. Только после того, как вы проведете все нужные манипуляции – подавайте питание на плату.

Как настроить датчик

Во время первого включения светодиод, расположенный на плате, либо будет полностью погашен, либо будет светится. Чтобы изменить состояние светодиода – аккуратно вращайте подстроечный резистор. Наглядно увидеть работу датчика вы можете, посмотрев видео ниже. Вдохновенья вам и успехов в начинаниях!

Как сделать ночник с датчиком движения своими руками

Этот хитрый лайфхак избавит вас от ушибленных пальцев посреди ночи.

По Голос Креатив 10 июля 2018 г., 15:03 по восточному поясному времени

Поделитесь этой историей

Этот рекламный контент был создан при сотрудничестве Vox Creative и нашего спонсора без участия редакции Vox Media.

Это четвертый эпизод из шестисерийного видео, в котором Боб Клагетт из I Like to Make Stuff

берет на себя домашние проекты «сделай сам», вдохновленные особенностями нового Ford F-150 .

Вы знаете правило: вы просыпаетесь посреди ночи, чтобы выпить стакан воды или сходить в туалет. Но есть ли что-нибудь более сбивающее с толку, чем спотыкаться в кромешной тьме? Установив светодиодные фонари с датчиком движения под основание вашей кровати, вы избежите этой проблемы с этим проектом «сделай сам». Освещение достаточно яркое, чтобы помочь вам найти дорогу, но достаточно незаметное, чтобы не беспокоить вашего партнера и не мешать вам снова уснуть. Это идеальный лайфхак для молодых родителей, комнат в общежитии, партнеров с разным графиком и всех, кто ищет разумное и простое улучшение своего сна. Этот проект «сделай сам» был вдохновлен светодиодным освещением коробки в Ford F-150, которое позволяет легко перемещать оборудование в грузовике и из него даже в темноте.

Готовы сделать свой собственный ночник с датчиком движения? Посмотрите видео выше и следуйте этим простым шагам.

Вам понадобится:

• Светодиодные ленты
• Пульт RGB (дополнительно)
• Датчик движения

Шаг 1: Отрежьте светодиодные ленты по размеру кровати

Возьмите рулон светодиодных лент достаточной длины, чтобы поместиться по периметру вашей кровати. Разрежьте полоску только в точках, отмеченных ножницами, что показывает, что резать безопасно.

Шаг 2: Прикрепите полосы под кроватью

Снимите защитную ленту и прикрепите светодиодные фонари под кроватью. Некоторые светодиодные ленты бывают разных цветов. Если вы используете разноцветную полоску, используйте пульт дистанционного управления RGB, чтобы выбрать цвет, с которым вы хотите просыпаться перед сном.

Шаг 3: Подключите светодиоды и датчик движения

Подключите светодиоды к датчику движения, а затем подключите датчик движения к розетке.

Шаг 4. Установите или разместите датчик движения

Разместите датчик движения в нужном месте комнаты. Лучшее место, вероятно, на полу под кроватью или на тумбочке.

Всего за несколько простых шагов у вас есть собственный ночник с датчиком движения! Оставайтесь с нами, чтобы не пропустить новые эпизоды DIY, вдохновленные Ford F-150.

• Из Обузданного 6
  • Как построить сборный умный дом с нуля
  • Сборный умный дом на солнечной энергии по проекту
  • Внутри сборного дома, оснащенного технологией умного дома
  • Как обезопасить умный дом
  • Проектирование «умного дома» для удобных развлечений
  • Куда ведет «дом будущего»
• С грани 6
  • Что такое Дом будущего?
  • Почему солнечная энергия может стать источником энергии для дома будущего
  • Дом будущего — вызов безопасности
  • Подключить Дом Будущего очень сложно
  • Дом будущего предложит завораживающие развлечения
  • Будущее дома будущего
• Контент рекламодателя от Ford 5

Установка удаленного датчика движения для освещения (сделай сам)

Обновлено: 23 января 2020 г.

Подключите удаленный датчик для управления осветительными приборами в любом месте дома.

Следующий проект›

Семейный мастер на все руки

Дистанционный датчик автоматически освещает темные тротуары и дворы. И он будет управлять любым осветительным прибором. В этой статье мы покажем вам, как установить удаленный датчик движения на наружное освещение.

от экспертов по DIY в журнале Family Candyman

ВРЕМЯ

A Full Day

Сложность

Промежуточный

Стоимость

. Прожектор с детектором движения хорош для отпугивания злоумышленника на заднем дворе, но он не очень хорошо смотрится в вашем доме. Детектор движения удаленного типа является лучшим выбором. Вы можете подключить его к любому типу декоративных приспособлений — даже к существующим — и незаметно установить сбоку.

Эта статья покажет вам, как установить и подключить дистанционный датчик к новым или существующим светильникам. Подключение немного сложнее, чем в большинстве электрических проектов, но даже новичок может справиться с этим, следуя схемам подключения, которые мы предоставляем. Мы не будем подробно описывать самые основные аспекты электромонтажных работ, поэтому вам может потребоваться дополнительное чтение.

Подайте заявление на получение разрешения на электроснабжение в местный отдел инспекции, чтобы инспектор мог проверить вашу работу. Самой сложной частью этого проекта может быть прокладка проводов, соединяющих датчик с осветительными приборами.

В некоторых случаях можно «ловить» провода сквозь готовые стены. Но во многих случаях этот проект практичен только там, где у вас есть открытые шпильки, например, в недостроенном гараже (как мы показываем) или во время крупного проекта реконструкции. Если вам не подходит новая проводка, рассмотрите датчики, которые дают аналогичные результаты, но с небольшой переделкой проводки или без нее.

Выбор датчика

Домашние центры и хозяйственные магазины продают датчики движения (20 долларов США), которые выглядят как те, что установлены на прожекторах. Обычно они маркируются как «запасные» датчики для прожекторов, но вы можете прикрепить один из них к монтажной пластине и использовать в качестве удаленного датчика.

Прежде чем купить датчик на замену, просуммируйте номинальную мощность приборов, которыми он будет управлять. Мощность датчика должна быть не меньше общей мощности приборов. Например, если у вас есть два светильника, каждый из которых рассчитан на лампочку мощностью 100 Вт, датчик должен быть рассчитан на мощность не менее 200 Вт.

Шаг 2: Установите распределительные коробки

Фото 1: Вырежьте отверстия для распределительных коробок

Вырежьте отверстия для распределительных коробок. На штукатурке просверлите ряд отверстий по периметру, выломайте штукатурку долотом, а затем вырежьте обшивку электролобзиком.

Фото 2: Закрепите распределительные коробки на месте

Установите распределительные коробки так, чтобы они были на одном уровне с внешней поверхностью стены. Попросите помощника снаружи расположить коробку, пока вы ее закрепляете.

Для датчика и каждого светильника требуются электрические коробки, вмонтированные в стену (рис. A). Вы также можете перемонтировать коробки в существующих светильниках. Выбрать место для датчика движения несложно: ознакомьтесь с указаниями производителя по дальности обзора и разместите его там, где он сможет «видеть» посетителей или злоумышленников, приближающихся к вашему дому. Как правило, датчик лучше всего обнаруживает движение, если вы поместите его на высоте от 6 до 10 футов над уровнем земли.

Датчик, который мы использовали, может быть установлен на круглой или прямоугольной коробке. Если внутренние стены без отделки, купите ящики, закрепленные на регулируемой штанге (Фото 2). Такая конструкция позволяет расположить коробку в любом месте между шпильками. Если стена закрыта, используйте коробки для «реконструкции», которые крепятся к сайдингу и обшивке стены и улавливают кабель.

Поднесите коробку к стене и обведите ее карандашом. Не ставьте коробку прямо на стойку или другой каркас. С кирпичом или штукатуркой используйте 1/4 дюйма. сверло по каменной кладке, чтобы просверлить ряд отверстий по всему кругу. Затем выломайте середину стамеской (фото 1). На штукатурке вам придется разрезать открытую металлическую сетку ножницами. Вырежьте обшивку за штукатуркой электролобзиком.

Если у вас широкий сайдинг из дерева, цементной плиты или ДВП, вырежьте отверстие в центре доски, чтобы можно было установить приспособление на плоской поверхности. Если у вас есть виниловый сайдинг или ряды сайдинга, которые слишком узкие, чтобы обеспечить плоскую монтажную поверхность, вам понадобится монтажный блок, который подходит по краям внахлест. Пластиковые блоки доступны в домашних центрах. Чтобы вырезать отверстие в любом типе сайдинга, просверлите 3/8 дюйма. просверлите отверстие в стене, а затем вырежьте круг лобзиком.

Рисунок A: Новые распределительные коробки и кабель

Для датчика и каждого осветительного прибора необходимо, чтобы электрические коробки были установлены в стене.

Шаг 3: Варианты проводки

Прежде чем проложить электрический кабель к распределительным коробкам, вы должны определить, как вы будете подключать свою систему. Здесь мы показываем простейший метод: подача питания от распределительной коробки и прокладка кабелей к датчику, а затем к осветительным приборам (рис. B). Вы также можете проложить кабель к приспособлению, а затем к датчику (рис. C). Но детали кабеля и подключения будут немного отличаться.

Просто выберите метод, который облегчит прокладку кабеля. Если ваш датчик будет расположен рядом с выключателем, вам, вероятно, лучше всего подойдет метод, показанный на рисунке B. Если осветительная арматура находится ближе к выключателю, вероятно, лучше всего подойдет метод, показанный на рисунке C. Обе иллюстрации включают дополнительные светильники. Если у вас есть один свет, просто удалите проводку, которая питает второй светильник. Ваша система должна иметь выключатель, который может отключить питание датчика и осветительных приборов. Мы использовали существующий переключатель в существующей распределительной коробке; вам может понадобиться добавить коробку и переключатель.

При любом методе вы можете добавить столько приборов, сколько захотите, пока не превысите номинальную мощность датчика. Коробки должны быть определенного минимального размера, чтобы вместить провода. 16-куб.-в. Коробка подходит для всех показанных здесь конфигураций проводки.

Рисунок B: Датчик между выключателем и освещением

Прокладка кабелей от существующего выключателя к датчику, а затем к осветительным приборам — это самый простой способ подключения вашей системы.

Рисунок C: Датчик между индикаторами

Прокладка кабеля к светильнику, а затем к датчику — лучший выбор, если светильник находится рядом с выключателем.

Шаг 4: Проложите кабель к коробкам

Фото 3: Проложите кабель к соединительным коробкам

Сверло 5/8 дюйма. отверстия в центре каркаса стены, чтобы создать путь для кабеля. Затем проложите кабель между распределительными коробками. Закрепите кабель на раме пластиковыми скобами.

Фото 4. Вставьте провода в коробки

Снимите 12 дюймов оболочки кабеля и введите провода в коробку. Если в коробку входят два или три кабеля, пометьте провода малярной лентой и маркером, чтобы избежать путаницы.

После того, как вы определили, как будете подключать систему, проложите электрический кабель между распределительными коробками (фото 3 и 4). Во-первых, посмотрите на существующий кабель, который вы будете использовать для питания датчика и освещения. На пластиковой оболочке кабеля вы найдете одну из следующих цифр: 14/2, 14/3, 12/2 или 12/3. Первая цифра (12 или 14) указывает на сечение провода.

Во втором указано количество проводов в кабеле (плюс оголенный провод заземления). Обязательно купите кабель того же калибра, что и существующий кабель. Если вы планируете следовать рисунку C, вам понадобится кабель с двумя проводами и кабель с тремя проводами.

Отойдите и потратьте несколько минут, чтобы спланировать пути кабелей. Кратчайший путь не всегда лучший. Избегайте путей, которые заставят вас сверлить отверстия в труднодоступных местах или через тяжелые элементы каркаса. В недостроенном гараже протяните провод высоко в стенах или вдоль стропил, где вероятность его повреждения меньше.

Если вам нужно просверлить всего несколько отверстий, недорогой 5/8-дюйм. лопатка работает нормально. Но если вам нужно много сверлить, купите буровое долото. Винт на конце сверла обеспечивает более быстрое бурение с гораздо меньшей нагрузкой. Когда вы проложили путь для кабеля, протяните кабель от коробки к коробке, а затем прикрепите кабель к раме с помощью пластиковых скоб. Поместите скобы в пределах 8 дюймов от каждой коробки и на расстоянии не более 4 футов 6 дюймов друг от друга.

Шаг 5: Подсоедините датчик и лампы

Фото 5: Подсоедините датчик и приспособления

Подсоедините датчик и приспособления, как показано на схемах подключения. Повесьте светильники на оставшийся кусок провода, пока будете выполнять соединения.

Фото 6: Отрегулируйте настройки датчика

Отрегулируйте чувствительность и «время включения» датчика в соответствии с инструкциями производителя.

Когда весь кабель на месте, можно подключать датчик и крепления (Фото 5). Заманчиво пройтись по этой части проекта, чтобы увидеть результаты своей работы. Но не торопитесь. При одном неправильном подключении ваша система не будет работать. И найти, где вы ошиблись, проблема.

Если вы подключаетесь к существующим проводам, отрежьте старые оголенные концы и снимите изоляцию, чтобы открыть свежий провод для новых соединений. Выполнив все подключения, включите питание и установите датчик в «тестовый» режим, чтобы убедиться, что система работает правильно. Затем наведите и отрегулируйте датчик (фото 6).

Осторожно: Отключите питание на панели главного выключателя, прежде чем снимать крышку электрической коробки, которую вы собираетесь использовать в качестве источника питания. Затем проверьте провода внутри с помощью детектора напряжения, чтобы убедиться, что питание отключено.

Энергосберегающие лампы и датчики

Энергосберегающие компактные люминесцентные лампы (CF), предназначенные для наружного использования, становятся все более популярными и экономичными. К сожалению, большинство датчиков движения не предназначены для работы с CF. Некоторые датчики прямо на упаковке сообщают, работают ли они с CF. С другими датчиками вы должны проверить номинальную мощность в спецификациях. Если в номинальной мощности указано «лампа накаливания», но не упоминается «флуоресцентное», предположим, что он не будет работать с CF. Показанный здесь датчик Tuff Dome совместим с CF.

Датчики, не требующие новой проводки

Встроенные датчики
Некоторые наружные светильники имеют встроенный датчик. Эти декоративные лампы работают как прожекторные датчики движения, но выглядят более стильно. Как и любой другой светильник, их установка занимает всего несколько минут. Они не предназначены для управления другими осветительными приборами и доступны в ограниченном диапазоне стилей.

Светильники с беспроводным датчиком движения
Беспроводной датчик работает как пульт дистанционного управления для открывания гаражных ворот. Он посылает радиосигнал на приемник, который включает свет. Для управления существующими светильниками не требуется проводка. Просто вкрутите приемник в розетку и установите датчик в любом месте. Однако у этой системы есть некоторые ограничения. Для датчика требуются батарейки, которые вам придется менять каждые несколько месяцев. В редких случаях радиосигнал не может достичь приемника из-за помех или блокировки. Наконец, абажур или шар на вашем светильнике должен быть достаточно большим, чтобы вместить приемник вместе с лампочкой.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.

• 4-в-1 отвертка
• Проверенный бури
• Набор битовых битов
• Удлиняющий шнур
• CHARSAW
• .
