Датчик распределительного вала: признаки неисправности, как проверить, замена

Содержание

Датчик положения распредвала (ДПРВ). Полное описание.

В отличие от датчика положения коленчатого вала (ДПКВ), он в системе отнюдь не обязателен. Однако ненужным его не назовешь.

Начнем издалека. Вспомним, как выглядит осциллограмма сигналов ДПКВ:

Пачка импульсов между двумя промежутками - это один полный оборот коленчатого вала. Именно по ним блок управления определяет текущее положение коленвала. Приводом ГРМ (будь то цепь, ремень или шестерня) обеспечивается четкое соответствие положения распредвалов каждому положению коленчатого вала, и блок управления это соответствие знает. Конечно, мы не рассматриваем случаи явной неисправности - растяжения ремня/цепи, или неправильную их установку. Так вот, на исправном двигателе блоку управления этих показаний достаточно, чтобы определить положение коленвала и цилиндров.

Другое дело - пуск двигателя. Представим, что двигатель был заглушен в положении, соответствующем второму импульсу после перерыва. Чтобы блок управления смог хотя бы "сориентироваться", где находится коленвал, ему нужно дождаться промежутка.

То есть, это уже минимум один оборот коленвала. Далее нам нужно вспомнить, что один оборот коленчатого вала - это всего полоборота вала распределительного, и даже дождавшись промежутка, блок управления не может точно сказать, в каком из цилиндров сейчас будет фаза впуска. То есть, остается шанс впрыснуть смесь не в тот цилиндр, и впрыснутая смесь просто будет выброшена через открытые выпускные клапаны. Поэтому запуск двигателя в такой ситуации может занять не привычные полсекунды, а 2-5-10 секунд - в зависимости от конкретного мотора и прошивки его блока управления.

Поэтому в систему управления был добавлен еще один датчик - датчик положения распредвала (ДПРВ). Его еще могут называть "датчиком фазы". Конструктивно он полностью аналогичен с ДПКВ, а вот конструкция задающего диска на валу несколько отличается. Строго говоря, даже и называть его именно диском нельзя. Например, на двигателе ЗМЗ-406 это задающая пластина:

А на Z18XER эта конструкция посложнее, хотя слово "диск" к ней по-прежнему неприменимо:

Такая конструкция позволяет в результате получить примерно такую осциллограмму Вр:

Благодаря дополнительным сигналам с ДПРВ блок управления сможет быстрее понять, "где он находится" и завести двигатель без лишних "холостых" оборотов коленчатого вала.

Кроме того, в случае растяжения цепи/ремня ГРМ, или при выходе из строя регуляторов фаз, блок управления по расхождению сигналов ДПКВ и ДПРВ может зафиксировать ошибку и зажечь лампу Check Engine, чем и сообщить водителю о поломке.

На некоторых системах, помимо этого, ДПРВ обеспечивает аварийный режим. При отказе ДПКВ система начинает ориентироваться на показания ДПРВ, и "льет" в оба цилиндра, которые могут соответствовать текущей фазе. И впрыск, и подача искры осуществляются очень приблизительно, но все же это позволяет худо-бедно завести двигатель и поехать к месту ремонта своими силами, а не обрывать телефоны эвакуаторов - каждый из которых вот именно сегодня не может.

А вот выход из строя ДПРВ к существенным проблемам не приведет - мотор от этого заводиться не перестанет, и машина посреди дороги не встанет. Что, конечно, не служит поводом оставлять без внимания поломки, связанные с этим датчиком.

Симптомы неисправности датчика положения распредвала

Электроника, управляющая работой двигателя современного автомобиля, получает информацию от группы измерителей, фиксирующих расход воздуха, температуру, состав выхлопных газов и так далее. В машинах последнего поколения количество измерительных элементов увеличилось – появился электромагнитный датчик положения распредвала (сокращенно – ДПРВ). Автолюбителям, предпочитающим самостоятельно диагностировать неисправности, стоит ознакомиться с симптомами неполадок указанного прибора и способами его проверки.

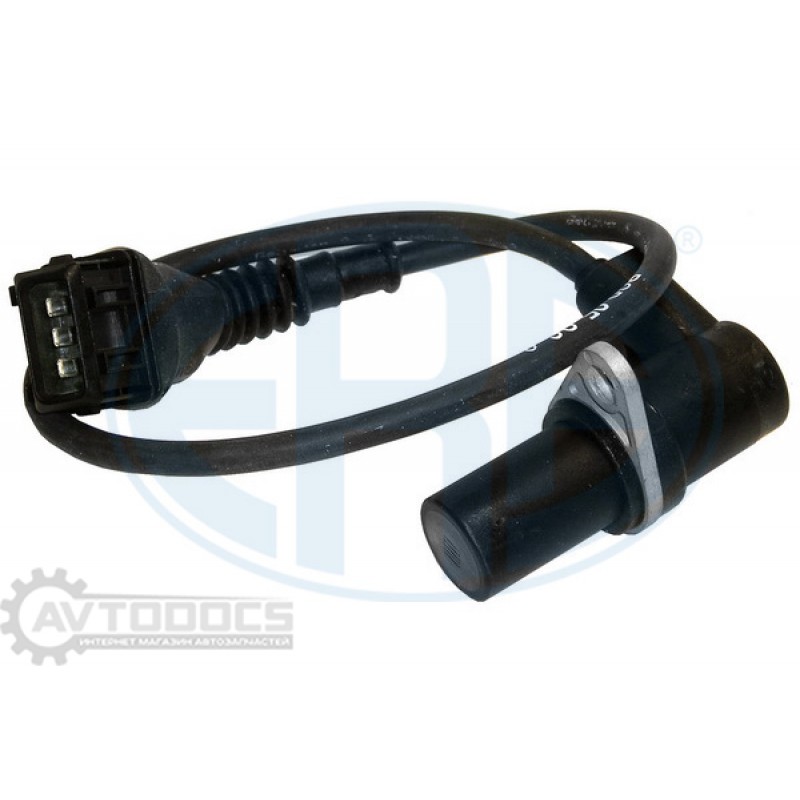

Конструкция и местонахождение измерителя

Принцип работы ДПРВ основан на эффекте Холла – датчик реагирует на приближение металлической массы, изменяя напряжение на сигнальном проводе. По конструкции прибор похож на другой элемент – определитель положения коленчатого вала. Внутри пластикового корпуса находится катушка, куда постоянно подводится напряжение бортовой сети 12 В.

Измеритель устанавливается на головке цилиндров двигателя в непосредственной близости от распределительного вала. Последний оснащается специальной пластиной либо шестеренкой, чье вращение воздействует на ДПРВ. Алгоритм работы выглядит так:

  1. После включения зажигания и пуска мотора на датчик подается напряжение питания 12 В. Через третий сигнальный провод элемент отдает контроллеру напряжение величиной 90–95% от исходного.
  2. Когда выступ на вращающейся детали распредвала проходит рядом с корпусом ДПРВ, напряжение на сигнальном контакте падает до 0,2–0,4 вольта в зависимости от конструкции прибора и модели транспортного средства.
  3. По моментам падения напряжения электронный блок четко «видит» фазы газораспределения, своевременно подает топливную смесь в цилиндры двигателя и направляет искровой разряд к нужной свече зажигания.

Примечание. На автомобилях с 16-клапанными моторами устанавливается 2 датчика – по одному на каждый распределительный вал.

Когда измеритель неисправен, электроника не способна контролировать работу газораспределительного механизма. В подобных случаях блок управления уходит в ошибку и ориентируется на сигналы остальных измерителей. Искрообразование и топливоподача корректируется согласно заложенной программе, что сказывается на работе силового агрегата.

Характерные симптомы неполадки

Практика показывает, что неисправность датчика положения распределительного вала не ведет к отказу мотора и обездвиживанию транспортного средства. Двигатель продолжает работать с некоторыми отклонениями, мешающими нормальной эксплуатации авто. Симптомы выхода из строя ДПРВ довольно туманны и похожи на неполадки других измерительных элементов:

  1. Нестабильная работа мотора на холостых оборотах и в процессе движения.
  2. Вместо динамичного разгона после нажатия педали газа наблюдается серия мелких рывков и вялый набор скорости.
  3. Мощность силового агрегата снижается. Эффект становится заметен при увеличении нагрузки – на подъеме, резком ускорении, во время буксирования прицепа.
  4. Индикатор Check Engine на приборной панели загорается не всегда. Но многие водители отмечают, что при неисправном измерителе табло вспыхивает после увеличения оборотов коленчатого вала до 3000 об/мин и более.
  5. Расход горючего закономерно увеличивается.

Если измерительный элемент неисправен, блок управления готовит и подает в цилиндры обогащенную топливовоздушную смесь. Отсюда возникает увеличение расхода бензина и нестабильная работа на холостом ходу. Рывки и падение мощности обусловлены несвоевременной подачей искры – контроллер «не видит» окончания такта сжатия в цилиндре и не может четко определить угол опережения зажигания.

На различных моделях автомобилей отмечаются дополнительные признаки неисправности датчика распредвала:

  • мотор неожиданно глохнет в процессе движения, при этом заводится без проблем;
  • холодный пуск двигателя становится затрудненным;
  • на машинах, оборудованных роботизированной коробкой передач, возникают сложности с автоматическим переключением скоростей;
  • двигатель «троит» – слышны пропуски циклов зажигания, иногда наблюдаются хлопки в выпускном коллекторе;
  • на некоторых авто случается отказ силовой установки из-за отсутствия искрообразования.

Справка. Срок эксплуатации элемента довольно продолжительный. На автомобилях отечественного производства ресурс достигает 80–100 тыс. км, импортного – 150 тыс. км. При поиске причин неисправности вы можете ориентироваться на указанные периоды.

Езда с поломанным измерителем ДПРВ допустима в течение короткого периода. Рывки, обогащенная топливная смесь и ошибки электроники ускоряют износ свечей зажигания и деталей двигателя. После обнаружения перечисленных симптомов машину стоит отправить на диагностику либо отыскать источник проблемы самостоятельно.

Как убедиться в работоспособности ДПРВ?

Простейший способ проверить датчик распредвала – подключить к диагностическому разъему машины автомобильный сканер или компьютер с установленной программой, соответствующей марке авто. Если элемент неисправен, то после запуска двигателя устройство покажет следующие коды ошибок:

  • P0340 – отсутствует сигнал определителя положения распредвала;
  • P0341 – фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
  • P0342 – в электрической цепи ДПРВ слишком низкий уровень сигнала;
  • P0343 – уровень сигнала от измерителя превышает норму;
  • P0339 – от датчика поступает прерывистый сигнал.

Поскольку подавляющее большинство автолюбителей не имеет в своем распоряжении сканеров и ноутбуков с программным обеспечением, практикуется более доступный способ – проверка цифровым мультиметром. Диагностика производится в 3 этапа:

  1. Визуальный осмотр проводки и прозвонка цепи на предмет обрыва.
  2. Измерение исходящего тока на управляющем контакте ДПРВ.
  3. Проверка работоспособности методом приближения к металлическому предмету.

На первом этапе необходимо убедиться в целостности проводки и надежном контакте соединительной колодки. Внимательно осмотрите подводящие кабели на предмет изломов, трещин и оплавления изоляции. Прозвонка токонесущих жил и поиск обрыва выполняется тем же мультиметром. Не забудьте почистить контакты разъема от окисления.

Проверив электропроводку, переходите к диагностике самого датчика распределительного вала. Вместо штатных зажимов типа «крокодил» на тестере нужно использовать провода с иглами, чтобы не пришлось мудрить с подключением к соединительной колодке.

Диагностические работы ведутся в следующем порядке:

  1. Откройте крышку капота и отыщите на головке цилиндров ДПРВ. Обычно элемент ставится на торце двигателя или боковой стенке ГБЦ рядом с ним.
  2. Пользуясь электрической схемой автомобиля или данными по конкретной модели датчика, определите расположение двух контактов питания и третьего провода, идущего к контроллеру.
  3. Включите зажигание и замерьте напряжение между массой машины и управляющим контактом элемента (на автомобилях ВАЗ это средний провод, обозначенный буквой «С»). Нормальные показания мультиметра – не менее 90% от напряжения питания, то есть, 12 * 0,9 = 10,8 В.
  4. Если полученные значения ниже нормы, датчик неисправен и подлежит замене. В противном случае выполняйте третий этап проверки.

Для окончательной диагностики деталь придется снять с двигателя. Как правило, элемент вставлен в отверстие на головке цилиндров и прикручен одним болтом. Открутите его, извлеките ДПРВ и вытрите от моторного масла.

Колодку с проводами не отсоединяйте.

Подключив мультиметр к среднему контакту и массе авто, вновь включите зажигание. Поднесите близко к торцевой части элемента стальной предмет (например, рожковый ключ), отслеживая показания дисплея. Работоспособный датчик должен отреагировать на приближение металла падением напряжения до значений 0,2–0,4 В.

Если проверка датчика распредвала железным предметом не изменила показаний тестера, ДПРВ однозначно следует поменять. Приобретая новую деталь, учитывайте один момент: даже оригинальные запчасти могут продаваться без тонкого уплотнительного кольца. Придется найти и купить его отдельно либо использовать старый уплотнитель при условии, что материал не потрескался и не «задубел».

Источники: ЯндексДзен, autochainik.ru.

Датчик положения распредвала (назначение, ошибки, проверка)

На любом четырехтактном двигателе полный цикл совершается за два оборота коленчатого вала – один раз поршень подходит к верхней мертвой точке в конце такта сжатия, второй раз – в конце такта выпуска.

Это позволяет на впрысковых моторах использовать в качестве опорного сигнала только момент отсчета от датчика положения коленчатого вала. При этом работа впрыска и зажигания называется нефазированной. В момент конца выпуска происходит вторая (холостая) искра, а форсунка открывается дважды, часть топлива подается на открытый впускной клапан, часть – на закрытый.

Таким образом система впрыска упрощается, не теряя каких-либо реально ощутимых владельцем качеств. Вместо индивидуальных катушек зажигания можно использовать пару сдоенных, как сделано на восьмиклапанных двигателях ВАЗ. Если взять «Рено», то у них и на моторах с индивидуальными катушками зажигания оно не фазировано: катушки 1-4 и 2-3 цилиндров соединены по первичным обмоткам последовательно и срабатывают одновременно.

Но вот подача части топлива на закрытый впускной клапан в один «прекрасный» момент пошла вразрез с требованиями экологов: из-за плохой испаряемости бензина на холодном двигателе на прогреве приходилось увеличивать подачу топлива. Даже эти миллилитры уже не вписывались в более жесткие экологические нормы, поэтому пришлось изобретать способ фазирования работы впрыска, чтобы топливо в цилиндр подавалось в момент такта впуска.  А на моторах с непосредственным впрыском он должен происходить строго в один такт.

Как работает ДПРВ?

Датчик положения распредвала (сокращенно – ДПРВ) подает один импульс за один оборот вала. Поскольку распредвал вращается в два раза медленнее, чем коленчатый вал, то мы получаем точную метку, определяющую такт впуска на одном из цилиндров. При этом рассчитать момент впрыска для цилиндров ЭБУ впрыска может очень просто.

Предположим, что импульс от ДПРВ приходит после метки начала отсчета для первого цилиндра. Тогда при получении сигнала ЭБУ производит подачу топлива в первый цилиндр, через половину оборота коленвала – в третий, при следующем проходе метки начала отсчета – в четвертый, еще через пол-оборота – во второй. При этом импульс от ДПРВ является «справочным», так как все моменты впрыска все равно жестко привязаны к зубцам венца датчика положения коленчатого вала.

Ну а где находится датчик распредвала? На головке блока цилиндров или реже – на клапанной крышке, непосредственно у «своего» распредвала.

Реже датчик положения распредвала дает серию импульсов, определяющую начало нужного такта в конкретном цилиндре. На многих «Ниссанах» для первого цилиндра датчик подает один импульс, для второго – два, и так далее.

Но фазирование впрыска – это не единственное, за что отвечает датчик распредвала. Поскольку ЭБУ впрыска может легко рассчитать временную задержку между моментом начала отсчета по ДПКВ и моментом получения импульса с ДПРВ, то появляется и возможность определения реального положения распредвала относительно коленвала. Если на моторах без изменения фаз газораспределения это имеет чисто диагностическую ценность (проверка правильности установки фаз ГРМ), то на моторах с фазовращателями ДПРВ является важным элементом обратной связи, позволяющим контролировать работоспособность системы управления газораспределением.

Конструктивно ДПРВ может быть выполнен на основе индуктивного датчика или датчика Холла. Первый проще, поскольку это лишь обмотка вокруг магнитного сердечника. Второй менее надежен и менее точен, зато подает на ЭБУ впрыска не синусоиду, амплитуда которой пропорциональна частоте вращения (что затрудняет обработку сигнала), а легко обрабатываемый «готовый» прямоугольный сигнал. Там, где нет необходимости в точном определении положения распредвала, а важен сам факт определения нужного оборота, чаще всего используется датчик Холла.

Неисправности датчика положения распредвала

Основная неисправность датчика распредвала на основе эффекта Холла – это его физический отказ (самого чувствительного элемента или выходной схемы, формирующей прямоугольные импульсы). У индуктивных датчиков происходит налипание микрочастиц стружки, возникающей при износе элементов газораспределительного механизма, на магнитный сердечник, из-за чего форма импульсов «размазывается», и они могут неправильно обрабатываться в ЭБУ впрыска.

Основные ошибки датчика распределительного вала по стандарту OBD-II:

  1. P0340 — Неисправность в цепи датчика положения распредвала
  2. P0341 — Неправильный показатель / не отрегулирован датчик положения распредвала
  3. P0342 — Датчик положения распределительного вала: низкий уровень сигнала
  4. P0343 -Датчик положения распределительного вала: высокий уровень сигнала
  5. P0344 — Неисправность датчика положения распредвала

Ошибка с кодом P0340 трактуется как признак чисто электрической неисправности, но на самом деле является наиболее общей: она вызывается и окислением контактов в разъеме, и растяжением цепи ГРМ. На «цепных» моторах в большинстве случаев в этом не виноват датчик распредвала, признаки неисправности как раз указывают на «уход» меток. Доводилось встречать машины, где эта ошибка после сброса возникала буквально через несколько минут, мотор трясло на холостых, ЭБУ фиксировал множественные пропуски воспламенения, но зато на высоких оборотах машина буквально «рвала из-под себя», что однозначно указывало на «запаздывание» распределительного вала впускных клапанов и как следствие – увеличенную фазу перекрытия. Из-за этого наполнение цилиндров на низких оборотах было недостаточным для нормальной работы двигателя, зато на высоких наполнение за счет инерции выхлопных газов и увеличенного времени перекрытия, наоборот, всасывал в цилиндры даже больше воздуха, чем ему было «положено».

Столкнувшись с проблемой из подобного «общего» ряда, стоит полагаться не на ее обозначение по стандарту OBD-II, а на процедуры направленной диагностики для конкретного автомобиля, так как разные ЭБУ впрыска фиксирует такие ошибки по разным причинам.

Ошибка P0341 указывает на более серьезные проблемы в моменте получения сигнала с ДПРВ относительно ДПКВ и уже однозначно может быть идентифицирована как признак проблем, не связанных с датчиком распредвала и его проводкой. Проверяем положение меток, на «бесшпоночных» моторах – выставляем распредвалы и коленвал специальными приспособлениями.

Зная, в какой момент на конкретном двигателе должен приходить сигнал от ДПРВ относительно момента отсчета по ДПКВ, на двухканальном осциллографе отклонение фаз увидим и без разборки.

Коды P0342/P0343 – это признаки отказа самого датчика распределительного вала или замыкания в проводке, реже – симптомы неисправности самого ЭБУ впрыска. При этом «мозги» фиксируют при вращении двигателя постоянно низкий или постоянно высокий сигнал с датчика, который не меняется в зависимости от такта работы мотора. При этом двигатель переходит на нефазированную работу впрыска и зажигания, что для водителя зачастую даже не заметно: расход горючего не меняется, приемистость остается прежней.

Код P0344 – симптом неустойчивого сигнала с датчика. Проблемы возникают из-за налипшей металлической стружки, окислен или разболтан разъем, изломлен провод от датчика до ЭБУ. На осциллограмме при этом видно «мусор» на сигнале.

Как проверить датчик распредвала?

Без осциллографа под рукой (здесь хватает возможностей простейшего китайского «конструктора» DSO-138) проверка возможна только базовая.

Контролируется состояние контактов в разъеме – плотность подключения, отсутствие влаги и следов окисления. На работающем моторе можно использовать светодиодный пробник: на датчиках Холла он попеременно моргает красным и белым светодиодом с частотой, пропорциональной частоте вращения двигателя. Если сигнал в таком виде доходит до разъема ЭБУ, то можно с достаточной уверенностью утверждать, что датчик и его проводка исправны.

Вас также заинтересует:

Стоит проверить установку фаз газораспределения, если зафиксированы ошибки из числа P0340, P0341. Сам датчик нужно извлечь и очистить от налипшей стружки, если она есть.

На ряде двигателей датчики положения коленчатого вала и распредвала унифицированы – можно в качестве диагностической меры поменять их местами. Если ошибка остается по распредвалу, то однозначно можно утверждать, что сам датчик абсолютно исправен.

Видео: Замена датчика положения распредвала

Датчик положения коленвала и распредвала ДПКВ / ДМРВ: диагностика и характеристики

Датчики положения коленчатого вала (ДПКВ) и положения распределительного вала (ДПРВ) с эффектом Холла являются важными компонентами системы управления двигателем.

Входные данные, которые они обеспечивают, позволяют электронному блоку управления (ЭБУ) определять частоту вращения и положение двигателя, в том числе, где данный цилиндр находится в четырехтактном цикле.

Такая информация имеет жизненно важное значение для управления катушками зажигания и топливными форсунками в надлежащее время и в определенной последовательности.

Данные от этих датчиков также используются для других важных функций, включая измерение расхода топлива, обнаружение пропусков зажигания, управление переменной фазой газораспределения (VVT) и многое другое.

Проверка датчика Холла тестером

Хотя двухпроводные датчики переменного реактивного сопротивления, вырабатывающие переменный ток, все еще можно найти, трехпроводный цифровой датчик эффекта Холла стал наиболее распространенным типом на автомобилях поздних моделей.

Рисунки 1 и 2: Вольтметр, контролирующий сигнальный провод датчика. Зажигание находится в рабочем положении. Когда металлический щуп проходит под датчиком, напряжение сигнала снижается датчиком. Когда измерительный щуп убирается, напряжение остается на уровне 5 В, обеспечиваемых ЭБУ.

Несмотря на такую ​​важность, диагностика датчиков часто неправильно понимается. В этой статье будет рассмотрено функционирование и диагностика трехпроводного датчика Холла ДПКВ и ДПРВ.

Рисунок 3: при тщательном осмотре этой гибкой пластины можно увидеть трещину вокруг центральной секции пластины. Как только трещина проходит все вокруг, фактическое положение кривошипа в центре может сместиться по сравнению с внешней стороной. Если на внешней части гибкой пластины используется кольцо тона СКР, измеренное положение коленчатого вала будет неправильным.

Содержание статьи

Описание датчиков
ДПКВ / ДМРВ

Датчики положения с эффектом Холла содержат магнит и электронные компоненты, но, на простом уровне, это переключатели. Переключатель представляет собой транзистор внутри датчика.

Функциями трех проводов являются напряжение питания датчика, напряжение сигнала и заземление. В отличие от двухпроводных аналогов датчикам с эффектом Холла для работы требуется внешнее питание и заземление.

Транзистор в датчике подключает или отключает сигнальную цепь к земле. Напряжение в сигнальной цепи обеспечивается ЭБУ, используя пять или 12 вольт.

Небольшой уровень тока пропускается через магнитное поле внутри датчика, которое изменяется с помощью вращающегося металлического тонального кольца.

Фактический эффект Холла — это изменение напряжения по отношению к изменению магнитного поля.

Напряжение эффекта Холла обрабатывается с использованием нескольких электронных компонентов кондиционирования для переключения базы транзистора. Результатом в сигнальной цепи является цифровой сигнал высокого или низкого напряжения.

Находясь над металлической частью тонального кольца, транзистор включается, что приводит к низковольтному состоянию. При превышении воздушного зазора транзистор отключается, что приводит к появлению сигнала высокого напряжения.

DVOM и кусок черного металла, такой как измерительный щуп, можно использовать для проверки основных функций трехпроводного датчика ДПКВ или ДПРВ. Смотрите рисунки 1 и 2 .

Кольцо обеспечивает металлический рисунок прорезей, которые жестко соединяются с коленчатым валом или распредвалом.

Кольцо для коленчатого вала может представлять собой внешнюю пластину, расположенную непосредственно за гармоническим балансировочным устройством, быть частью гибкой пластины или маховика или прикрепляться болтами к коленчатому валу внутри.

Аналогично, кольцо распределительного вала может быть размещено и прикреплено различными способами. Расположение и выбор размещения имеют свои плюсы и минусы. Например, гибкие пластины могут часто трескаться вокруг центральной секции без ожидаемого шума или других симптомов.

Рисунок 5:
2001 модельный год

Такая трещина может сдвинуть внешнюю секцию, содержащую пазы тонального кольца. Это оказывает существенное влияние на время и приводит к заметным проблемам вождения.

Смотрите рисунок 3 .

Тенденция во времени имела тенденцию к увеличению количества слотов в шаблоне мелодии звонка. Каждый слот обеспечивает импульс положения двигателя для ЭБУ. Дополнительные слоты обеспечивают повышенную точность синхронизации и обнаружение пропусков зажигания. Часто метка подписи CKP или группы меток позволяют ЭБУ быстро идентифицировать сопутствующие цилиндры.

Смотрите рисунок 4 .

Когда двигатель вращается, схема CMP позволяет ЭБУ синхронизировать коленчатый вал и распределительные валы и определять, какой цилиндр находится на каком ходу.

рисунок 5 б: 2008 модельный год

Уникальные шаблоны сигнатур позволяют некоторым двигателям запускаться даже в случае отказа датчика ДПКВ или ДПРВ. Другие двигатели вообще не заводятся. Если двигатель запускается только на одном датчике, он может испытывать длительное время пуска, сниженную выходную мощность, более низкие пределы оборотов и MIL с подсветкой.

Шаблоны тональных колец могут меняться в разные годы на одном и том же двигателе.

Рисунки 5a и b: будьте осторожны при смене моделей даже на одном и том же двигателе из года в год. Это модели Dodge 2.7L V6 ДПРВ и ДПКВ. Верхняя часть (а) была взята из модели 2001 года, а нижняя (б) — из модели 2008 года. Хотя рисунок кривошипа явно отличается и, возможно, его легко обнаружить, взгляните на рисунок кулачка. Верхняя часть имеет шаблон кода слота 1-2-3-1-3-2, а нижняя — 1-3-1-2-3-2. Это важно учитывать при замене двигателя или головки с использованием разных деталей.

См Рисунок 5 A .

рисунок 6: снимок экрана сканера honda, показывающий счетчики пропусков зажигания. промахи двигателя определяются с помощью ускорения коленчатого вала или отсутствия его, измеряемого датчиком положения коленчатого вала. такие данные полезны при обнаружении промахов или проверке ремонта даже без соответствующего кода.

Это важно при установке подержанных или восстановленных двигателей или деталей. Это может быть сложнее визуально поймать, чем можно подумать. Несовместимость между тональными кольцами ДПКВ и ДПРВ или семейством ЭБУ может привести к невозможности запуска.

Количество слотов CKP в единицу времени обеспечивает значение частоты вращения. Значение оборотов используется для многих элементов, кроме тахометра и ограничителя оборотов, включая стратегию управления реле топливного насоса. Если значение оборотов потеряно, ЭБУ запрограммирован на обесточивание этого реле.

Обороты также часто упускаются из виду при расчете нагрузки. Системы впрыска топлива определяют расход воздуха на основе либо оборотов двигателя, либо сигнала массового расхода воздуха, либо оборотов двигателя и абсолютных значений давления в коллекторе.

Правильная масса воздуха в единицу времени необходима для точной ширины импульса инжектора. Число оборотов двигателя также можно сравнить с частотой вращения входного вала коробки передач для проверки блокировки гидротрансформатора.

Положение коленчатого вала используется для функций синхронизации, включая запуск инжектора. Портовые системы впрыска обычно пульсируют в инжекторах во время такта выпуска. Бензиновые системы прямого впрыска импульса на такте впуска или сжатия в зависимости от режима работы.

Пульсация форсунок на неправильном ходу может привести к увеличению выбросов и потере мощности. Базовое время зажигания и опережение зажигания зависят от точного расчета положения.

Рисунок 7: датчики ДПКВ и ДПРВ часто делят напряжение питания и заземление датчика друг с другом и другими датчиками. Обрыв или короткое замыкание в общей цепи может привести к остановке нескольких датчиков.

Важный входной сигнал опережения зажигания, датчик детонации, может контролироваться только во время определенных степеней вращения коленчатого вала. При использовании фазера распредвала VVT отношение ДПКВ к ДПРВ используется для определения того, были ли выполнены команды опережения или замедления.

Неисправность или медленная работа операционной системы приводят к степени отклонения и возможному DTC. Положение коленчатого вала и ускорение также используется для обнаружения пропуска зажигания.

Когда каждый цилиндр находится в рабочем состоянии, ЭБУ ожидает увеличения скорости вращения коленчатого вала. Отсутствие ускорения считается «ударом» или осечкой. Достаточные промахи в группе оборотов приводят к пропускам кода.

Смотрите рисунок 6 .

Рисунок 8 a: Датчик 2012 года chrysler 300 6.4l v8 ckp обнаружен после снятия аэродинамического щитка и пускового устройства. К счастью, есть более простой способ контролировать это.

Следует упомянуть одну новую функцию. На обычных автомобилях с бензиновым двигателем применяется технология запуска и остановки двигателя для повышения эффективности использования топлива. Когда ЭБУ определяет условия, подходящие для автоматического выключения двигателя, ЭБУ внимательно отслеживает и регистрирует схему CKP.

Коленчатые валы обычно останавливаются в одном из нескольких мест в зависимости от количества цилиндров. Когда коленчатый вал останавливается, нет гарантии, что он будет вращаться только в нормальном направлении. До сих пор не было необходимости думать о мониторинге обратного вращения.

Однако при автоматическом перезапуске обязательно регистрировать точное положение коленчатого вала для быстрого и плавного пуска. Шаблоны ДПРВ и ДПКВ используются вместе с обновленным программным обеспечением ЭБУ для точного регистрации положения коленчатого вала при останове.

рисунок 8 б

Диагностика датчиков ЭБУ, ДПКВ и ДПРВ может привести к путанице. В отличие от типичного датчика температуры охлаждающей жидкости двигателя на пять вольт, датчики ДПКВ и ДПРВ используют концы спектра напряжения во время нормальной работы.

Невозможно зарезервировать участок для слишком низкого или слишком высокого напряжения. Вместо этого рациональней используется с использованием метода «tattletale». Если либо датчик ДПКВ, либо датчик ДМРВ сообщают о схеме переключения напряжения, в то время как другие датчики этого не делают, противоположный датчик считается неработоспособным.

Таким образом, P0335 не запускает сигнал запуска и P0340 не кодирует сигналы датчика. Такая рациональность звучит достаточно просто, но иногда ЭБУ можно «обмануть», чтобы объявить неправильный сбой. Это более вероятно во время прерывистого отказа. Сбои, такие как прерывистый сбой сигнала P0339, могут вызывать недоумение.

Кроме того, если ни датчики ДПКВ, ни ДПРВ не работают, можно встретить появление без каких-либо кодов. Следует отметить, что датчики ДПКВ и ДПРВ часто имеют общее напряжение питания ЭБУ и заземление датчика.

Смотрите рисунок 7 .

2012 Chrysler 300 6.4l v8

Короткое замыкание в одном датчике может привести к отключению всех датчиков в цепи напряжения питания, а также к заземлению датчика. Мониторинг напряжения питания сенсорного ключа является логическим шагом при отсутствии запуска. Если напряжение датчика не обнаружено, необходимо повторить проверку, отключив разные датчики.

Будь то диагностика кода датчика ДПКВ или ДМРВ, отсутствие запуска или другие проблемы с управляемостью, двух- или более канальный осциллограф является мощным инструментом. Многие области имеют функцию записи, которая чрезвычайно полезна при обнаружении глюков. Одной из причин этого является чрезвычайно большое количество переключателей. Если кольцо CKP имеет 34 слота, а двигатель вращается со скоростью 2500 об / мин, то в минуту проходит 85 000 оборотов. В работе транспортного средства обязательно будет наблюдаться сбой, но никакой другой инструмент не сможет его уловить.

Область применения также важна для определения правильного выбора фаз газораспределения. Всего лишь несколько степеней дисперсии ДПКВ к ДМРВ могут привести к проблемам с кодами и управляемостью. Без заведомо хорошей картины трудно интерпретировать изображение с полной уверенностью.

Онлайновые ресурсы, такие как Международная сеть автомобильных специалистов (iATN.net), содержат базу данных сигналов, которая может быть полезна. Принятие решения о разрыве двигателя для предполагаемой треснутой гибкой пластины или срезанного кулачка на штифт звездочки легче сделать по заведомо плохой схеме.

В то время как изображения области видимости могут сэкономить время по сравнению с разборкой компонента, подключение области видимости лучше всего выполнять с использованием самой простой точки доступа. Некоторые автомобили имеют стартер, коллектор или другое препятствие на пути датчиков. В таких случаях ЭБУ является более простой точкой доступа.

Смотрите рисунки 8 и 9 .

Рисунок 9: более простой способ. После удаления нескольких обрезных зажимов кожух можно отвести назад, чтобы получить доступ к ЭБУ на 300C. ЭБУ часто, но не всегда, является более легким выбором для получения сигналов ДПКВ или ДМРВ.

Чтобы получить точный вывод разъема, необходимо подключить сигнал датчика на ЭБУ. Необходимо соблюдать осторожность с хрупкими крышками разъемов и при обратной проверке цепи. Терминальная проверка и тесты покачивания являются безопасными, но побочный ущерб в результате грубого обращения лучше всего избегать.

Сканирующие инструменты имеют смешанное значение для датчиков ДПКВ / ДМРВ. Дисперсия ДПКВ / ДМРВ может быть полезной для определения растяжения цепи ГРМ или износа соответствующего компонента. Многие инструменты также предлагают функцию повторного изучения кривошипа / кулачка.

Хотя специфика этой процедуры может варьироваться, она обычно сбрасывает значение корреляции в ЭБУ. Процедуры обслуживания часто требуют повторного изучения после замены датчиков, цепи / ремней ГРМ, натяжителей или сброса фаз газораспределения.

Процедура повторного изучения может быть необходима для монитора пропуска зажигания и может потребовать вождения транспортного средства.

Несколько менее полезными, если они не вводят в заблуждение, являются значения потока данных, такие как ДПКВ и ДПРВ, присутствующие / не присутствующие или SYNC true / false. Я экспериментировал с прерывистыми прерываниями и манипуляциями с сигналами ДПКВ / ДМРВ во время мониторинга таких PID. Сканер иногда ловит его. Сканирующие инструменты преобразуют последовательные данные, и, в зависимости от конкретного инструмента и количества просматриваемых PID, частота обновления может быть недостаточно высокой.

Эти датчики, как правило, очень надежны, однако иногда они дают сбой без веских объяснений. Высокая температура, вибрация и механический удар являются вероятными подозрениями для датчика, в то время как проблемы с проводкой, разбросом клемм и случайными проблемами ЭБУ объясняют оставшуюся электрическую схему.

Некоторые датчики проходят сотни тысяч км, а некоторые выходят из строя новые.

Замена датчиков ДПКВ / ДМРВ

При замене датчика сначала соблюдайте осторожность, чтобы не уронить его, так как магнит или внутренняя электроника могут быть повреждены. Также следуйте инструкциям относительно воздушного зазора. Как правило, он не регулируется, но убедитесь, что монтажные поверхности чистые и крепежные детали затянуты должным образом.

Некоторые датчики поставляются с наклейкой на конце, которая снимается при вращении тонального кольца. Я проверил увеличение воздушного зазора с помощью прокладок и обнаружил, что сбой сигнала составляет всего 0,100. Без сомнения, датчики
ДПКВ и ДМРВ собирают важную информацию для ЭБУ.

Когда один или несколько из них не работают, ваш клиент будет знать, что есть проблема. Поскольку большое колесо продолжает вращаться. Мы надеемся, что вы сможете протестировать эти датчики, чтобы выяснить причину и сохранить высокий уровень удовлетворенности клиентов.

Что такое датчик распредвала и как его проверить самостоятельно

Развитие и модернизация двигателя внутреннего сгорания потребовали от инженеров внедрения принципиально новых технических решений для повышения отдачи крутящего момента и улучшения показателей экономичности. Отказ от карбюраторной системы впрыска в пользу инжекторной позволил добиться желаемого результата, но наряду с этим в конструкции мотора появилось много дополнительных деталей, одна из которых — датчик определения частоты вращения распредвала. Элемент отвечает за формирование электронного импульса для подачи горючего и его воспламенения.

Как работает датчик?

В первых моделях инжекторных топливных систем для формирования рабочих импульсов применяли датчик положения коленвала. Устанавливали его на моноинжекторные двигатели внутреннего сгорания (ДВС). В них впрыск горючего осуществлялся одной форсункой в общий коллектор. Связано это было с невозможностью точного определения положения поршневой группы: на 1 рабочий цикл приходится 2 оборота коленвала. Моноинжекторные моторы стали мощнее карбюраторных, но возможность дальнейшей модернизации не позволила инженерам остановиться на достигнутом.

Применение распределительного впрыска, когда каждый цилиндр питает отдельная форсунка, позволило добиться максимальной эффективности. Одновременно с этим в конструкции двигателя появился датчик положения распределительного вала (ДПРВ). Он однозначно определяет текущие фазы, своевременно выдаёт импульс на подачу горючего и воспламенение.

Работа сенсора основана на принципе Холла — изменении электродвижущей силы при замыкании магнитного потока. Конструктивно он включает несколько элементов:

  • индуктивную катушку с выходными проводниками;
  • постоянный магнит;
  • корпус с крепёжным кронштейном и клеммной колодкой;
  • магнитопровода из специальной стали.

Формирование выходного сигнала происходит при синхронизации сенсора и специального репера на приводной звёздочке либо зубчатом шкиве. В момент замыкания магнитного контура сенсор выдаёт короткий импульс, который считывает электроника, а затем подаёт топливо в камеру сгорания либо зажигает рабочую смесь.

Где расположен датчик?

Найти место крепления сенсора непросто, особенно если не знать, как он выглядит. Расположение зависит от модели авто и конструкции ДВС. В общем случае, исходя из названия, он находится рядом с механизмом, задающим очерёдность открытия/закрытия клапанов — распредвалом. Если конструкция позволяет, ДПРВ устанавливают с внешней стороны мотора под защитными кожухами.

К сведению!

Если определить, где находится сенсор, не получилось, следует обратиться к технической документации по конкретной модификации или узнать у специалистов.

В моделях, где вращение на распредвал передаёт зубчатый ремень, датчик Холла чаще установлен под пластиковым кожухом. Для доступа к элементу необходимо демонтировать крышку. Искать сенсор следует в районе шкива. ДПРВ представлен небольшим цилиндром с кронштейном, вставленным в соответствующее отверстие и закреплённым одним или двумя болтами. Поиск узла облегчает длинный кабель (до 70 см), отходящий от него и заканчивающийся коммутационным разъёмом.

Последствия неисправности

Как и любой элемент технической системы, ДПРВ может сломаться. Отказ чаще происходит из-за разрыва тонкой проволоки, из которой состоит катушка, или налипания на магнитопровод металлической пыли. Проблемы с обмоткой возникают при длительной эксплуатации датчика (автопроизводители рекомендуют менять его каждые 100 тыс. км). Налипание металлической стружки происходит при износе деталей ДВС (подшипников, демпферов, крепежа).

Неисправный сенсор вызовет нарушения в работе силового агрегата, проявление которых зависят от его модификации. Частые последствия:

  1. Блокировка коробки скоростей. Трансмиссия начинает работать в штатном режиме только после перезапуска ДВС, но проблема появляется с определённой цикличностью.
  2. Снижение крутящего момента. Потеря мощности не позволит автомобилю разогнаться даже до 60 км/ч.
  3. Остановка мотора, отказ заводиться снова.
  4. Рывки автомобиля на скорости.
  5. Пропуски воспламенения, проблема с пуском, провалы в динамике.

Электроника постоянно контролирует состояние сенсора. При появлении отклонений в формировании сигнала на приборной панели авто загорится соответствующая пиктограмма, сигнализирующая о неисправности. В дальнейшем можно будет считать код ошибки — он автоматически сохраняется в памяти бортового компьютера.

Как проверить работоспособность датчика?

Внезапное увеличение потребления горючего, падение крутящего момента и перебои в работе ДВС — симптомы отказа ДПРВ. Не всегда это связано с самим сенсором, но начать диагностику следует с него. Если перебои возникли вместе с загоранием пиктограммы Check Engine, следует определить причину, просканировав систему диагностическим оборудованием. Сканер однозначно укажет на неполадку.

Если диагностика показала, что проблема кроется в ДПРВ, необходимо проверить как работоспособность самого элемента, так и целостность электрических проводов, которые подходят к нему. Кроме того, на формирование выходного сигнала влияет состояние репера или шкива. Наличие на них трещин, сколов, деформации также оказывает воздействие на работоспособность системы.

К сведению!

Часто причиной отказа оказываются окисленные контакты клеммной колодки. После их очистки ДВС начинает работать стабильно.

Тестирование датчика мультиметром

Точно диагностировать работоспособность электронных составляющих ДПРВ смогут только на СТО, подключив его к соответствующему оборудованию. Но в ряде случаев воспользоваться услугами автосервиса невозможно, что вынуждает водителей выполнять процедуру самостоятельно. Проверку сенсора распределительного вала выполняют мультиметром (тестером).

Прозвонить или проверить датчик можно, не демонтируя его. Для этого необходимо получить доступ к клеммной колодке или разъёму. Следует визуально оценить состояние контактов, целостность узла. Наличие повреждений или окислений не допускается. Для проверки необходимо подключиться к штатной проводке ДПРВ — для этого прокалывают изоляцию проводников иголкой, вставляя в разъём тонкую изолированную проволоку. Кроме того, некоторые колодки оснащают дополнительными выходами для подключения диагностического оборудования.

Ход проверки сенсора зависит от схемы его подключения. Последовательность проверки двухпроводного электромагнитного ДПРВ:

  1. Включают вольтметр в режим измерения переменного напряжения.
  2. Переводят ключ в положение «зажигание» при подключенной АКБ, но не заводят двигатель.
  3. Измеряют напряжение на входе. Для этого один из щупов вольтметра соединяют с массой (любой неокрашенной металлической деталью), а вторым поочерёдно касаются проводов, выходящих из разъёма. Тестер должен показать наличие напряжения, отсутствие которого свидетельствует об обрыве, окислении контактов либо поломке управляющей электроники.
  4. Заводят двигатель и проверяют работоспособность сенсора, контролируя напряжение на выходе из него. Для этого щупы тестера подключают к выводам ДПРВ. Прибор покажет некоторое значение, которое необходимо сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Обычно напряжение меняется в интервале 0,3-1 В. Отсутствие выходного потенциала свидетельствует об отказе элемента.

Трёхпроводная схема подключения требует более расширенной диагностики:

  1. Определяют «распиновку» разъёма (если нет принципиальной схемы подключения). Вольтметром в режиме измерения постоянного напряжения находят «минус», «плюс» и сигнальный провод. Процедуру выполняют при включенном зажигании, но заглушенном моторе. Между «минусом» и «плюсом» должно быть напряжение, величину которого необходимо сравнить со значением в технической документации.
  2. Заводят мотор.
  3. Измеряют выходной импульс на сигнальном выводе, касаясь его красным щупом, а чёрным — «минуса». При наличии проблем значение будет меньше указанного для этого типа устройства. В результате обрыва катушки вольтметр ничего не покажет.
К сведению!

Если для выполнения диагностики была надрезана оболочка проводов, необходимо места повреждений надёжно заизолировать для предотвращения попадания влаги и замыкания.

Замена датчика положения распредвала

Если деталь сломалась, она подлежит замене: ремонт для неё не предусмотрен. Устанавливать взамен поломанного желательно оригинальный датчик, хотя универсальная конструкция допускает монтаж сенсоров, предназначенных для других авто. В последнем случае бывает сложно выставить расстояние между магнитопроводом и репером, что влечёт за собой искажение сигнала.

Принципиальных отличий замены датчика распредвала дизеля или бензинового ДВС не существует. Последовательность работы:

  1. Обеспечивают доступ к узлу, снимая защитные кожухи, навесное оборудование.
  2. Отключают разъём, освобождают провод от креплений.
  3. Снимают датчик. Как правило, он закреплён одним болтом, который необходимо открутить. Аккуратно извлекают ДПРВ из посадочного места.
  4. Устанавливают новый сенсор, предварительно протерев место крепления ветошью, чтобы удалить загрязнения. Затягивают болт с усилием в 10-12 Н·м.
  5. Остальную сборку выполняют в обратной последовательности.

При обнаружении хотя бы одного из признаков неисправности следует оперативно проверить сенсор и заменить его, если он выдаёт некорректный сигнал. Оставляя решение проблемы на потом, водитель рискует эксплуатировать двигатель до полного отказа. Выполнить процедуру можно самостоятельно, сэкономив на диагностике и ремонте.

Датчик фаз (датчик положения распределительного вала)

Датчик положения распределительного вала (его еще называют датчиком фаз) – небольшой, но очень важный элемент в двигателе внутреннего сгорания, который отвечает за стабильную работу двигателя. Основная функция датчика фаз – определение углового положения распределительного вала в каждый момент времени. Информация с датчика положения распредвала (ДПРВ) поступает на блок управления двигателем и впоследствии используется контроллером для правильной работы систем впрыска и зажигания.

Как устроен и как работает датчик положения распределительного вала (датчик фаз)

Чаще всего в современных автомобилях устанавливается датчик положения распредвала, работающий на основе эффекта Холла. Основа датчика фаз – постоянный магнит, создающий магнитное поле. Когда репер (металлический зуб, который располагается на задающем диске распредвала или зубчатом колесе распредвала) замыкает магнитный зазор при своем движении, магнитное поле изменяет свое напряжение. Это изменение фиксируется полупроводником, который также находится в датчике фаз. ЭБУ получает сигналы с датчика, считывает положение поршня первого цилиндра в ВМТ, а затем в соответствии с порядком работы цилиндров в двигателе обеспечивает впрыск и зажигание в каждом из них.

Схема устройства датчика фаз (датчика положения распредвала)

Кроме того, на некоторых автомобилях устанавливается датчик положения распредвала, в основе которого лежит фотоэлемент. Оптический датчик считывает сигнал после того, как репер перекрывает свет, излучаемый источником.

В зависимости от марки и модели автомобиля датчик фаз может быть установлен в разных местах. Единственное условие, необходимое для работы ДПРВ, – непосредственная близость к распредвалу. Так, например, в большинстве японских автомобилей датчик положения распределительного вала находится в нижней части "лобовины" мотора рядом со шкивами. Кроме того, датчик фаз может быть установлен в верхней части "лобовины" вблизи распредвала.

Где находится датчик положения распредвала на ВАЗ

Функционально датчик положения распределительного вала связан с датчиком положения коленчатого вала. Если один из датчиков вдруг выходит из строя или по какой-то причине не может передавать сигнал на ЭБУ, контроллер считывает информацию со второго.

Признаки неисправности и диагностика датчика фаз

Признаков поломки датчика положения распредвала может быть много. Чаще всего это нестабильная работа мотора с провалами, проблемы с запуском, внезапное увеличение расхода топлива. Кроме того, нередко при выходе из строя датчика фаз загорается индикатор Check Engine. Если вы столкнулись с одним из этих симптомов, в перечень действий по диагностике следует обязательно включить проверку датчика распредвала (но про остальные датчики и системы забывать тоже не стоит, так как у разных "болезней" двигателя могут быть совершенно одинаковые "симптомы".

Очень часто датчик положения распредвала выходит из строя из-за проблем в электрической цепи. Для начала разъем и провода датчика следует проверить на наличие следов коррозии или грязи (при необходимости – очистить).

Затем следует проверить наличие напряжения в цепи с помощью вольтметра. Для этого нужно проверить наличие напряжения на проводах, которые идут к датчику (зажигание должно быть включено, разъем датчика – отключен). Если напряжения нет, скорее всего, причину стоит искать в плохом контакте разъема или в проводах. Если напряжение есть, следует подключить вольтметр к сигнальному проводу и отрицательному проводу питания датчика: при вращении распредвала напряжение должно меняться. Если напряжение не меняется, значит, датчик "умер" и его придется заменить.

Ремонт Датчика Распредвала Лачетти Не выкидывайте родной датчикДоводим до Ума Шевроле Лачетти

25.11.2020
. . Ну как вы помните из прошлых видео, я поэтапно искал причину возникновения Ошибки P0342 — это слабый сигнал датчика распредвала.
По ходу поисков стало понятно, что датчик — то работает, то не работает. Значит он живой и в нём ничего не сгорело. Похоже, что просто где-то пропадает контакт и потом так же восстанавливается.
Но после того, как я проверил всю проводку от ЭБУ до самого датчика и понял, что по питанию и выходному сигналу там всё в порядке, оставалось только одно — это плохой контакт внутри корпуса самого датчика.
Датчик, конечно, я уже заменил на новый — оригинал, а старый попробую реанимировать.
Для начала тестером попробую его прозвонить и убедиться, что плохой контакт действительно находится внутри самого датчика распредвала. На всякий случай прозванивать буду стрелочным прибором Ц20, у него напряжение питания от батарейки 1,5 В и в другом диапазоне от квадратной батарейки 4,5 Вольта.
А то один знакомый прозванивал цифровым мультиметром датчик абсолютного давления, на него идёт питание всего 5 Вольт, а в цифровых мультиметрах обычно стоит крона на 9 В или круглая батарейка на 12 Вольт. И после этой процедуры ему пришлось покупать новый датчик.

В общем датчик распредвала звонится только в двух направлениях — это если общий провод тестера подсоединить к минусовому (среднему) контакту, а второй провод на ножку питания 12 В, то будет где-то 4,5 КОм. А если подсоединиться в выходному сигнальному контакту датчика — то будет где-то 1,6 КОм. Вот тут как раз между минусовым и сигнальным выводами (папами) пропадал контакт при перегибе датчика. И если добраться до этих контактов, то их, наверняка, можно пропаять.
Перед тем как курочить датчик, я естественно заглянул в Яндекс Картинки, наверняка уже его разбирали и выложили фото. Там и посмотрел где находятся внутренние контакты, и чтобы до них добраться, нужно делать пропилы в том месте, где залита схема.

Пилить оказалось не просто — схема залита материалом, похожим на стекло. Четыре пилки от ручного лобзика сели через 5 минут. Нашёл в доме дореволюционное полотно по металлу, им и сделал пропил. Засунул в прорезь заточку типа стамески, нажал в бок, стеклянная заливка хруснула и вывалилась, оголив контакты датчика распредвала.

https://gra911.ru

Решил перед пайкой ещё раз прозвонить, но контакт сам по себе восстановился. И как я только не гнул датчик — контакт не пропадал. В общем пропаял эти три точки соединения и это место решил залить термостойким герметиком. Проверять исправность датчика на машине буду весной, когда на улице потеплеет. Но надеюсь, что должно быть всё нормально. А в каком положении лучше ставить датчик распредвала — поговорим в следующем видео. Расскажу о своих догадках — почему одни датчики лучше работают со смещением вправо, а другие любят вертикальное заводское — это до конца влево. Хотел всё сделать в одном видео, но получается длинновато. Не у всех хватает терпения смотреть видео более 10 — 15 минут — Как Ставить Датчик Распредвала

Перейти на главную

Лучший датчик положения распредвала а - Отличные предложения на датчик положения распредвала от глобального датчика положения распредвала продавцы

Отличные новости !!! Вы находитесь в правильном месте для датчика положения распределительного вала a. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний датчик положения распределительного вала a вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели датчик положения распредвала a на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в датчике положения распределительного вала a и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести camshaft position sensor a по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучший датчик распредвала автомобиля - отличные предложения на датчик распредвала автомобиля от глобальных продавцов датчиков распредвала автомобилей

Отличные новости !!! Вы находитесь в нужном месте для датчика положения распредвала автомобиля.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший автомобильный датчик распредвала вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели датчик положения распредвала автомобиля на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в датчике распредвала автомобиля и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести car camshaft sensor по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Датчик распредвала по лучшей цене - Отличные предложения на датчик распредвала от глобальных продавцов датчиков распределительного вала

Отличные новости !!! Вы находитесь в правильном месте для датчика распредвала.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот распредвал с верхним датчиком в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели датчик распредвала на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в датчике распредвала и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести sensor camshaft по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Цепь "A" датчика положения распределительного вала (блок 1 или отдельный датчик)

ДВИГАТЕЛЬ СТУЧИТ ИЛИ ГРЕХАЕТ

EINE KNOCKI OR RTTLI DIGNOSTICS ECD SYSTEM (1KD FTV) (от августа 2004 г. ) 05 713 05M5P 02 Эта процедура поиска и устранения неисправностей проверяет наличие ударов и дребезжания.Детонация наиболее вероятна, когда двигатель

Подробнее

Кондиционер, электрические испытания

просто тест. Кондиционирование, электрические испытания 01-253 Проверка проводов и компонентов с помощью испытательного бокса VAG1598 Специальные инструменты и оборудование VAG 1598 Испытательный бокс и переходной кабель VAG 1598/11 и VAG 1598/12 VAG1526

Подробнее

Введение в электронные сигналы

Знакомство с электронными осциллографами сигналов Осциллограф отображает изменения напряжения во времени.При необходимости во время диагностики цепей используйте осциллограф для просмотра аналоговых и цифровых сигналов. Рис. 6-01

Подробнее

ДИАГНОСТИКА И КОНТРОЛЬ ДВИГАТЕЛЯ

ДИАГНОСТИКА ДВИГАТЕЛЯ И КОНТРОЛЬНАЯ СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ Page 1 Page 2 ТАБЛИЦА ВЗАИМООТНОШЕНИЙ СИСТЕМЫ МОНИТОРИНГА И УСТРОЙСТВА СИСТЕМЫ УПРАВЛЕНИЯ: Применимый компонент Входная батарея Батарея Выключатель зажигания Переключатель кондиционера,

Подробнее

Сводка кодов неисправности трансмиссии EOBD

Сводка кодов неисправности трансмиссии Краткое справочное руководство по диагностике Jaguar XJ Range V6, V8 N / A и V8 SC 2003. 5 Год выпуска См. Стр. 2 9 для получения важной информации об использовании сводок кодов неисправности трансмиссии.

Подробнее

Lotus Service Notes Section EMR

РАЗДЕЛ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Подраздел EMR Страница Список диагностических кодов неисправностей EMR.1 3 Компонент Функция EMR.2 7 Расположение компонентов EMR.3 9 Руководство по диагностике EMR.4 11 Диагностика шины CAN; Lotus TechCentre

Подробнее

04 13 АНТИБЛОКИРОВКА ТОРМОЗНОЙ СИСТЕМЫ

04 13 АНТИБЛОКИРОВКА ТОРМОЗНОЙ СИСТЕМЫ УКАЗАТЕЛЬ РАСПОЛОЖЕНИЯ АБС............. 04 13 1 СХЕМА СИСТЕМЫ АБС ............ 04 13 2 ПРОВЕРКА СИСТЕМЫ ГИДРАВЛИЧЕСКОГО БЛОКА АБС (HU) / МОДУЛЯ УПРАВЛЕНИЯ (CM) ... .......... 04 13 3 Проверка системы ................

Подробнее

Система улавливания паров топлива

просто тест. Система улавливания паров топлива 20-48 Описание функций системы адсорбера СУПБ В зависимости от давления воздуха и температуры окружающей среды пары топлива будут образовываться выше уровня топлива в

. Подробнее

Lotus Service Notes Раздел EMP

РАЗДЕЛ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Подраздел EMP Страница Список диагностических кодов неисправностей EMP.1 3 Диагностический инструмент Lotus Scan EMP.2 43 Расположение компонентов системы управления двигателем EMP.3 45 Процедура настройки механической дроссельной заслонки

Подробнее

СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О ДАВЛЕНИИ В ШИНАХ

CH-71 ОПИСАНИЕ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О ДАВЛЕНИИ В ШИНАХ На модели для США используется система предупреждения о давлении в шинах с прямым измерением. Если автомобиль продолжает движение с 1 или более из 4 накачанных до низкого уровня

Подробнее

Бортовые диагностические коды неисправностей

Бортовые диагностические коды неисправностей В приведенном ниже списке содержатся стандартные диагностические коды неисправностей (DTC), которые используются некоторыми производителями для выявления проблем автомобиля. Приведенные ниже коды являются общими

Подробнее

Типовые входы ECM / PCM

Типичные входы ECM / PCM Компоненты компьютерной системы делятся на две категории: датчики (входы) и управляемые компоненты (выходы). В каждой системе есть датчики. Не в каждой системе есть все перечисленные,

Подробнее

Mercedes-Benz ML320 2001 года

ИДЕНТИФИКАЦИЯ МОДЕЛИ 2001-04 СИСТЕМЫ ЗАПУСКА И ЗАРЯДКИ Стартеры - 163 Шасси ПРЕДУПРЕЖДЕНИЕ: Автомобили оборудованы дополнительной удерживающей системой подушек безопасности.Перед попыткой ремонта рулевого управления

Подробнее

ЛОКАЛЬНАЯ СЕТЬ СОЕДИНЕНИЯ (LIN)

54C-1 ГРУППА 54C СОДЕРЖАНИЕ ЛОКАЛЬНОЙ СВЯЗИ СЕТИ (LIN) ОБЩАЯ ИНФОРМАЦИЯ ... 54C-2 СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ ... 54C-3 ... 54C-4 ДИАГНОСТИЧЕСКИЕ ФУНКЦИИ ... 54C-4 ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ . .. 54C -6 ДИАГНОСТИЧЕСКИЙ КОД ПРОБЛЕМЫ

Подробнее

БЮЛЛЕТЕНЬ технического обслуживания

БЮЛЛЕТЕНЬ технического обслуживания 29 сентября 2003 г. Название: Модели: 00 03 Avalon, Camry & Solara, 0 03 Sienna EG03-03 УВЕДОМЛЕНИЕ О ПЕРЕСМОТРЕ TSB ДВИГАТЕЛЯ: 5 декабря 2003 г .: Таблицы запасных частей и гарантии были изменены.

Подробнее

БЮЛЛЕТЕНЬ технического обслуживания

БЮЛЛЕТЕНЬ технического обслуживания 29 марта 2002 г. Все 96 02 EG003-02 ENGINE TSB УВЕДОМЛЕНИЕ О ПЕРЕСМОТРЕ TSB: Информация, обновленная в этом TSB, выделена красным и подчеркнута. Введение Содержание Информация о гарантии на применимые автомобили

Подробнее

Операция Fenix ​​/ Renix 35

Эксплуатация Fenix ​​/ Renix 35 Предисловие Кассета с программным обеспечением Multi-Tester plus / pro - это компонент, который придает диагностическому оборудованию его уникальные тестовые характеристики: все данные, необходимые для создания тестовой системы

Подробнее

Сервисная информация Грузовые автомобили

Сервисная информация Грузовые автомобили Группа 28 Выпуск 2 Модуль управления двигателем (ЕСМ), Диагностический код неисправности (DTC), Руководство по выбросам выхлопных газов 2010 CHU CXU GU TD 8

73 Предисловие Описания и процедуры обслуживания содержали

Подробнее

14. Руководство по устранению неполадок

14. Руководство 14.1 Система цикла охлаждения Чтобы диагностировать неисправности, перед проверкой цикла охлаждения убедитесь, что в кондиционере отсутствуют электрические проблемы. К таким проблемам относятся

Подробнее

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ HOLDEN GEN III V8

HOLDEN HOLDEN LTD A.C.N. 006 893 232 ОБУЧЕНИЕ УСЛУГ АВТОРСКИЕ ПРАВА - HOLDEN LTD. Воспроизведение полностью или частично запрещено без письменного разрешения Февраль 2000 г. СОДЕРЖАНИЕ ТЕМА ПРИМЕЧАНИЯ ОБЩАЯ ИНФОРМАЦИЯ

Подробнее

ЛОКАЛЬНАЯ СЕТЬ СОЕДИНЕНИЯ (LIN)

54B-1 ГРУППА 54B ЛОКАЛЬНАЯ ИНФОРМАЦИЯ СЕТИ (LIN) СОДЕРЖАНИЕ ОБЩАЯ ИНФОРМАЦИЯ 54B-2 СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ 54B-3 54B-4 ФУНКЦИЯ ДИАГНОСТИКИ 54B-4 КОД ДИАГНОСТИЧЕСКОЙ НЕИСПРАВНОСТИ ТАБЛИЦА 54B-5 КОД ДИАГНОСТИКИ ПРОБЛЕМЫ 9000 ПРОЦЕДУРА Подробнее

Модуль 6 Модуль управления двигателем (ЕСМ)

Модуль 6 Модуль управления двигателем (ЕСМ) Автор: Грант Сваим Эл. Почта: sureseal @ nr.infi.net URL: www.tech3tech.net Телефон: (336) 632-9882 Факс: (336) 632-9688 Почтовый адрес: Веб-сайт Tech-2-Tech Почтовый ящик 18443 Greensboro,

Подробнее

ЛОКАЛЬНАЯ СЕТЬ СОЕДИНЕНИЯ (LIN)

54B-1 ГРУППА 54B ЛОКАЛЬНАЯ СВЯЗЬ СЕТЬ (LIN) СОДЕРЖАНИЕ ОБЩАЯ ИНФОРМАЦИЯ 54B-2 СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ 54B-3 54B-4 ФУНКЦИЯ ДИАГНОСТИКИ 54B-4 КОД ДИАГНОСТИЧЕСКОЙ НЕИСПРАВНОСТИ ТАБЛИЦА 54B-6 КОД ДИАГНОСТИКИ ПРОБЛЕМЫ 9000 ПРОЦЕДУРА Подробнее

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

36 ОПИСАНИЕ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Конструкция и функции нового двигателя 1MZ-FE включают следующие модификации и дополнения по сравнению с двигателем 1MZ-FE, установленным на 98

. Подробнее

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

23-1 АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ СОДЕРЖАНИЕ 2310

47 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ. .. 2 СМАЗОЧНЫЕ МАТЕРИАЛЫ ... 2 СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ ... 2 УСТРАНЕНИЕ НЕПОЛАДОК ... 4 ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ ... 46 Основное обслуживание ... 46 Компонент управления АКП

Nissan Sentra Service Manual: Распределительный вал - Снятие и установка - Механическая часть двигателя

Покомпонентное изображение


  1. Датчик положения распредвала (EXH)
  2. Кольцо круглое
  3. Кронштейн распределительного вала
  4. Распредвал (EXH)
  5. Звездочка распределительного вала (EXH)
  6. Звездочка распределительного вала (INT)
  7. Распредвал (INT)
  8. Подъемник клапана (EXH)
  9. Подъемник клапана (INT)
  10. Табличка сигнальная (INT)
  11. Табличка сигнальная (EXH)
  12. Кольцо круглое
  13. Датчик положения распределительного вала (INT)

А.См. УСТАНОВКА

.

Снятие и установка

ВНИМАНИЕ:

Направление вращения показано спереди двигателя.

СНЯТИЕ

  1. Снять впускной коллектор. См. EM-27, «Покомпонентное изображение».
  2. Снимите крышку коромысла. См. EM-12, «Покомпонентное изображение».
  3. Снимите цепь привода ГРМ. См. EM-48, «Покомпонентное изображение».

ПРИМЕЧАНИЕ:

В снятии детали привода масляного насоса нет необходимости.

  1. Снимите датчик положения распределительного вала (INT) и датчик положения распределительного вала (EXH). от кронштейна распредвала.

ВНИМАНИЕ:

  • Датчик положения распределительного вала (INT) и датчик положения распределительного вала (EXH) осторожно и избегайте ударов.
  • Не разбирать датчик положения распредвала (INT) и распредвал. датчик положения (EXH).
  • Не размещайте датчик в местах, подверженных воздействию магнетизма.
  1. Нанесите окрашенную метку соответствия (A) на звездочку распределительного вала (INT) (2), звездочку распределительного вала (EXH) (3) и кронштейн распределительного вала (1) как показано.

ПРИМЕЧАНИЕ:

Когда выравнивание распредвалов такое, как показано при установке, это предотвращает детонационный штифт распределительного вала (INT) от зацепления с неправильное отверстие под штифт при установке звездочки распределительного вала (INT).


  1. Снимите звездочки распределительного вала (INT и EXH).

(1): Звездочка распределительного вала (INT)

(2): Звездочка распределительного вала (EXH)

ВНИМАНИЕ:

  • Не проворачивайте коленчатый или распределительный вал во время цепи привода ГРМ удален. Это вызывает помехи между клапаном и поршень.
  • Болты не ослаблять никаким другим креплением. чем шестигранная часть распредвала.
  1. Снимите кронштейн распределительного вала, выполнив следующую процедуру:
  1. Ослабьте болты в обратном порядке, как показано.


  1. Обрежьте прокладку для жидкости, поддев ее положение ( ) показано с использованием подходящего
    , а затем снимите кронштейн распредвала.

ВНИМАНИЕ:

  • Не повредить сопрягаемую поверхность.
  • Не используйте подходящий инструмент, кроме показанного, герметик используется больше клея, чем предыдущие типы, когда отправлено.
  1. Снимите распределительные валы.
  2. При необходимости снять толкатели клапана
  • Определите монтажные позиции и храните их, не перепутывая.
  1. При необходимости снимите сигнальную пластину с распределительного вала.

УСТАНОВКА

ВНИМАНИЕ:

Не используйте повторно уплотнительные кольца.

  1. Установите подъемники клапана.
  • Установите их в исходное положение.
  1. Установить распредвалы.
  • Очистите шейку распределительного вала от посторонних предметов.
  • Различайте впуск и выпуск, глядя на разная форма переднего и заднего концов распредвала или используя идентификационные цвета (A) и (B).

(1): Распределительный вал (EXH)

(2): Распредвал (INT)


  • Установите распределительные валы так, чтобы установочные штифты (A) распредвала спереди стороны расположены, как показано.

ПРИМЕЧАНИЕ:

Хотя распределительный вал не останавливается в положениях, как показано, для размещение распредвала, это общепринятый распредвал размещается в том же направлении, что и показано.


  1. Установите кронштейн распределительного вала, выполнив следующую процедуру:
  1. Полностью удалите посторонние предметы с задней стороны кронштейна распределительного вала и от установки ГБЦ лицо.
  2. Установите жидкую прокладку (A) на кронштейн распределительного вала, как показано.

(b): внутренняя стенка заглушки

(c): 3,4 - 4,4 мм (0,134 - 0,173 дюйма)

Используйте оригинальный силиконовый герметик RTV или аналог. Ссылаться на GI-21, «Рекомендуемые химические продукты и герметики».

ВНИМАНИЕ:

  • Установка должна быть произведена в течение 5 минут после нанесения. жидкая прокладка
  • Не заливайте масло в двигатель в течение как минимум 30 минут после Компоненты устанавливаются так, чтобы герметик затвердел.


  1. Затяните болты кронштейнов распредвала, выполнив следующие действия, в числовой порядок, как показано.
  • Есть два типа болтов. Обратитесь к следующему, чтобы найти болты.

Болты M6 [длина резьбы: 57,5 ​​мм (2,264 дюйма)] : 13, 14 и 15

болты M6 [длина резьбы: 35,0 мм (1,378 дюйма)] : Кроме вышеуказанного

  1. Затяните болты с указанным моментом в три этапа в следующем порядке: показано.

Шаг 1: 1,96 Н · м (0,20 кг-м, 17 дюйм-фунтов)

Шаг 2: 5,88 Н · м (0,60 кг-м, 52 дюйм-фунт)

Шаг 3: 9,5 Н · м (0,97 кг-м, 84 дюйм-фунт)

ВНИМАНИЕ:

После затяжки болтов кронштейна распредвала обязательно протереть излишняя жидкая прокладка от сопрягаемая поверхность цилиндра hea d.

  1. Установите звездочку распределительного вала на распределительный вал со следующим процедура.
  1. Когда звездочка распределительного вала (INT) (2) и звездочка распределительного вала (EXH) (3) установлен, см. Метки соответствия краски (A) сделано при снятии. Надежно совместите штифт и штифт. отверстие, а затем установите их.


  1. Затяните болты, выполнив следующие действия.
  • Зафиксируйте шестигранную часть распределительного вала с помощью подходящего инструмента, чтобы затянуть болт.

ВНИМАНИЕ:

Проверьте угол затяжки с помощью приспособления (B).Не судите по визуальный осмотр.

Шаг 1: 35,0 Н · м (3,6 кг-м, 26 фут-фунтов)

Шаг 2: поворот на 30,5 градусов

Номер инструмента: KV10112100 (BT-8653-A)

(1): Звездочка распредвала

(A): Шестигранная деталь распределительного вала

  1. Установить цепь привода ГРМ. См. EM-48, «Покомпонентное изображение».
  2. Проверьте и отрегулируйте клапанный зазор. См. EM-20, «Осмотр и Регулировка ».
  3. Установка остальных компонентов производится в порядке, обратном снятию.

Инспекция

ОСМОТР ПОСЛЕ УДАЛЕНИЯ

Биение распределительного вала

  1. Поместите V-образный блок на точный плоский стол и опору № 2 и 5 шейку распредвал.

ВНИМАНИЕ:

Не поддерживайте шейку № 1 (со стороны звездочки распределительного вала), потому что у него другой диаметр из других четырех мест.

  1. Установите подходящий инструмент (A) вертикально на шейку № 3.
  2. Проверните распредвал руками в одном направлении и измерьте биение распределительного вала по циферблатному индикатору. (Общее показание индикатора)

Стандарт и предел: см. EM-119, «Распределительный вал».


  1. Если он превышает предел, замените распредвал.

Высота кулачка распредвала

  1. Измерьте высоту кулачка распределительного вала с помощью подходящего инструмента (A).

Стандарт и предел: см. EM-119, «Распределительный вал».


  1. Если оно превышает предел, замените распредвал.

Масляный зазор шейки распредвала

ЖУРНАЛ РАСПРЕДВАЛА НАРУЖНЫЙ ДИАМЕТР

Измерить внешний диаметр шейки распределительного вала с помощью подходящего инструмента. (А).

Стандарт: см. EM-119, «Распределительный вал».

Если он превышает предел, заменить распредвал.

КРОНШТЕЙН РАСПРЕДВАЛА ВНУТРЕННИЙ ДИАМЕТР

  • Затяните болты кронштейна распределительного вала с указанным моментом. См. EM-60, «Снятие. и установка ».
  • Измерьте внутренний диаметр кронштейна распредвала с помощью подходящего инструмента. (А).

(B): Направление измерения внутреннего диаметра

Стандарт: см. EM-119, «Распределительный вал».

  • Если оно превышает предел, замените кронштейн распределительного вала.

ЗАЗОР МАСЛА РАСПРЕДВАЛА

  • (Масляный зазор) = (Внутренний диаметр кронштейна распредвала) - (Цапфа распределительного вала диаметр)

Стандарт и предел: см. EM-119, «Распределительный вал».

  • Если он превышает предел, замените распределительный вал или головку блока цилиндров, или и то, и другое.

ПРИМЕЧАНИЕ:

Кронштейн распределительного вала не подлежит замене как единая деталь, так как он обрабатывается вместе с головкой блока цилиндров.

Заменить головку блока цилиндров.

Люфт распредвала

  1. Установить распределительный вал в головку блока цилиндров. См. EM-60, «Снятие и Установка ».
  2. Установите подходящий инструмент в направлении тяги на передний конец распределительного вала.

    Определите осевой люфт подходящим инструментом (A) при перемещении распределительного вала. вперед / назад (по направлению к оси).

Стандарт и предел: см. EM-119, «Распределительный вал».


  • Измерьте следующие детали, если они не соответствуют стандарту.
  • Размер (A) канавки цапфы № 1 головки блока цилиндров

Стандарт: 4,000 - 4,030 мм (0,1575 - 0,1587 дюйма)

  • Размер (B) для фланца распределительного вала

Стандартный: 3,877 - 3,925 мм (0,1526 - 0,1545 дюйма)

  • См. Приведенные выше стандарты, а затем замените распределительный вал и / или ГБЦ.

Биение звездочки распредвала

  1. Установите V-образный блок на точный плоский стол и опоры № 2 и 5 шейки распредвал.

ВНИМАНИЕ:

Не поддерживайте шейку № 1 (со стороны звездочки распределительного вала), потому что у него другой диаметр из других четырех мест.

  1. Измерьте биение звездочки распределительного вала с помощью подходящего инструмента (A).

    (Общее показание индикатора)

Предел: см. EM-119, «Распределительный вал».

  • Если оно превышает предел, замените звездочку распределительного вала.

Подъемник клапана

Проверить, нет ли на поверхности толкателя клапана износа или трещин.

  • Если обнаружено что-либо выше, замените толкатель клапана. См. EM-119, «Распредвал».

Зазор подъемника клапана

НАРУЖНЫЙ ДИАМЕТР ПОДЪЕМНИКА КЛАПАНА

  • Измерьте внешний диаметр толкателя клапана с помощью подходящего инструмента (A).

Стандарт: см. EM-119, «Распределительный вал».

ДИАМЕТР ОТВЕРСТИЯ ПОДЪЕМНИКА КЛАПАНА

Измерьте внутренний диаметр отверстия для подъема клапана в головке блока цилиндров, используя подходящий инструмент (A).

Стандарт: см. EM-119, «Распределительный вал».

ЗАЗОР КЛАПАНА ПОДЪЕМНИКА

  • (зазор подъемника клапана) = (диаметр отверстия подъемника клапана) - (подъемник клапана наружный диаметр)

Стандарт: см. EM-119, «Распределительный вал».

  • Если не соответствует стандарту, относится к каждому стандарту толкателя клапана наружный диаметр и диаметр отверстия подъемника клапана, замените один или оба толкатель клапана и ГБЦ.

ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

Проверка звездочки распределительного вала (INT), (EXH) масляной канавки

ВНИМАНИЕ:

Проверяйте, когда двигатель холодный, чтобы предотвратить ожоги от брызг. машинное масло.

ВНИМАНИЕ:

Выполняйте эту проверку только при обнаружении кода неисправности P0011 или P0014 в результаты самодиагностики CONSULT и направляется в соответствии с процедурой проверки раздела ЕС. Ссылаться на ЭК-171, «Диагностика. Процедура »(P0011) или EC-174,« Процедура диагностики »(P0014).

  1. Проверить уровень моторного масла. См. LU-7, «Осмотр».
  2. Выполните следующую процедуру, чтобы двигатель не непреднамеренно начат во время проверка.
  1. Сбросьте давление топлива. См. EC-143, «Порядок работы».
  2. Снять впускной коллектор. См. EM-27, «Покомпонентное изображение».
  3. Отсоединить разъемы катушки зажигания и жгута проводов форсунки.
  4. Поддержите нижнюю поверхность двигателя с помощью домкрата, а затем снять опору двигателя кронштейн (правый) и изолятор опоры двигателя (правый). См. EM-82, "M / T: Покомпонентное изображение ".
  1. Снимите электромагнитный клапан регулирования фаз впускного или выпускного клапана.Ссылаться на ЭМ-48, "Покомпонентное изображение".
  • Поднимите переднюю часть двигателя с помощью домкрата, чтобы снять впускной или соленоид управления синхронизацией выпускных клапанов клапан.
  1. Очистите место крепления регулятора времени впускного или выпускного клапана. соленоидный клапан, а затем вставьте чистый Салфетка без прилипания масла к масляному отверстию головки блока цилиндров.
  2. Установите изолятор опоры двигателя (правый) и кронштейн опоры двигателя (правый).(После отмены приема или электромагнитный клапан управления синхронизацией выпускных клапанов и вставка салфетки в масляное отверстие.)
  3. Проведите проворачивание, чтобы проверить, выходит ли моторное масло из масляного отверстия (крепление отверстие впуска или выпуска электромагнитный клапан управления фазами газораспределения) головки блока цилиндров.
  • Что касается проверки моторного масла, судите о количестве масла, прилипшего к магазинная ткань вставлена ​​в масляная дыра.

ВНИМАНИЕ:

  • Не вставляйте пальцы в масляное отверстие.
  • Будьте осторожны, не касайтесь вращающихся частей (приводной ремень, натяжное колесо шкивы и шкив коленчатого вала и т. д.).

ВНИМАНИЕ:

  • Не производите запуск без установки подушки двигателя. изолятор (правый) и двигатель монтажный кронштейн (правый).
  • Предотвратите разбрызгивание, используя тряпку, чтобы предотвратить рабочий от травмы моторным маслом и чтобы предотвратить загрязнение моторного масла.
  • Предотвратите разбрызгивание с помощью салфетки, чтобы двигатель масло от брызг на двигатель и автомобиль. Особенно будьте осторожны, чтобы не нанести моторное масло на резину. части приводного ремня, изолятор опоры двигателя и т. д. Немедленно вытрите моторное масло, если оно брызнул.
  1. Выполните следующую проверку, если моторное масло не выходит из регулировка времени впускного или выпускного клапана Электромагнитный клапан масляного отверстия головки блока цилиндров.
  • Очистить масляную канавку между масляным сетчатым фильтром и регулятором времени впускного клапана. соленоидный клапан. Обратитесь к LU-6, «Схема системы смазки двигателя».
  1. Снимите компоненты между регулятором времени впускного или выпускного клапана. электромагнитный клапан и распределительный вал звездочку (INT) или (EXH), а затем проверьте каждую масляную канавку на предмет засорения.
  • При необходимости очистите масляную канавку. См. LU-6, «Система смазки двигателя. Схема ».
  1. Установка остальных компонентов производится в порядке, обратном снятию.
Цепь привода ГРМ
В разобранном виде Направляющая провисания цепи привода ГРМ Натяжитель цепи привода ГРМ Временная цепь Цепь привода масляного насоса Звездочка коленчатого вала Шпонка коленчатого вала Звездочка масляного насоса Передняя крышка Уплотнительное кольцо Уплотнительное кольцо ...
Манжета манжета
Сальник клапана: снятие и установка УДАЛЕНИЕ Проверните коленчатый вал и установите поршень, сальник клапана которого необходимо снять. в TDC.Это предотвратит клапан от падения в цилиндр. ВНИМАНИЕ ...
Другие материалы:

Рулевая колонка
Изображение в разобранном виде Рулевая колонка в сборе Скользящие пластины нижний вал в сборе Снятие и установка УДАЛЕНИЕ ВНИМАНИЕ: Снимая рулевую колонку в сборе, не разблокируйте рычаг наклона.
