Датчик коленчатого вала: Датчик положения коленвала: основа работы современного двигателя

Содержание

Неисправность датчика положения коленвала (ДПКВ). Как определить

Неисправности датчика коленвала обычно приводят к падению мощности двигателя, перерасходу топлива, снижению динамических характеристик автомобиля, появление детонации. При полном выходе ДПКВ из строя двигатель вовсе не будет работать, так как этот элемент синхронизирует работу систем зажигания и впрыска. Поэтому, сначала рассмотрим признаки и причины его неисправности, способы проверки и потом, в конце статьи, как обмануть датчик коленчатого вала и запустить двигатель, если авто не заводится, а ехать надо.

Содержание:

Расположение датчика положения коленчатого вала

Несмотря на то, что в разных машинах датчик положения коленчатого вала выполняет одну и ту же функцию, его расположение будет разниться в зависимости не только от марки и модели автомобиля, но и от установленного в нем двигателя. Рассмотрим несколько примеров.

На инжекторных двигателях «10-й серии», установленных на популярные отечественные автомобили ВАЗ-2110, 2111, 2112 датчик положения коленвала расположен в районе шкива ремня генератора, а именно на крышке масляного насоса.

На автомобилях Daewoo Nexia расположение датчика зависит от установленного в машине мотора. Так, на двигателе F16MF ДПКВ расположен напротив задающего венца (или другое название — диска), то есть, на заднем конце непосредственно коленчатого вала. На двигателях A15MF, G15MF и A15SMS той же машины датчик установлен напротив задающего диска на шкиве коленчатого вала.

На популярных машинах Renault Logan с двигателями объемом 1,4 и 1,6 литров чтобы добраться до датчика положения коленчатого вала необходимо будет демонтировать шланг воздухозаборника с патрубка воздушного фильтра. Так как ДПКВ находится справа внизу, в районе блока цилиндров. Непосредственно датчик можно легко опознать по крепежной пластине, имеющей два монтажных отверстия.

На автомобиле Hyundai Sonata датчик положения коленчатого вала находится под крышкой ремня ГРМ, внизу, в районе балансировочного ролика. Датчик можно найти по фишке, которая идет от него непосредственно к корпусу клапанной крышки.

Вообще, на большинстве автомобилей ДПКВ находится в непосредственной близости к коленчатому валу и/или к блоку цилиндров, на одном или другом его крае.

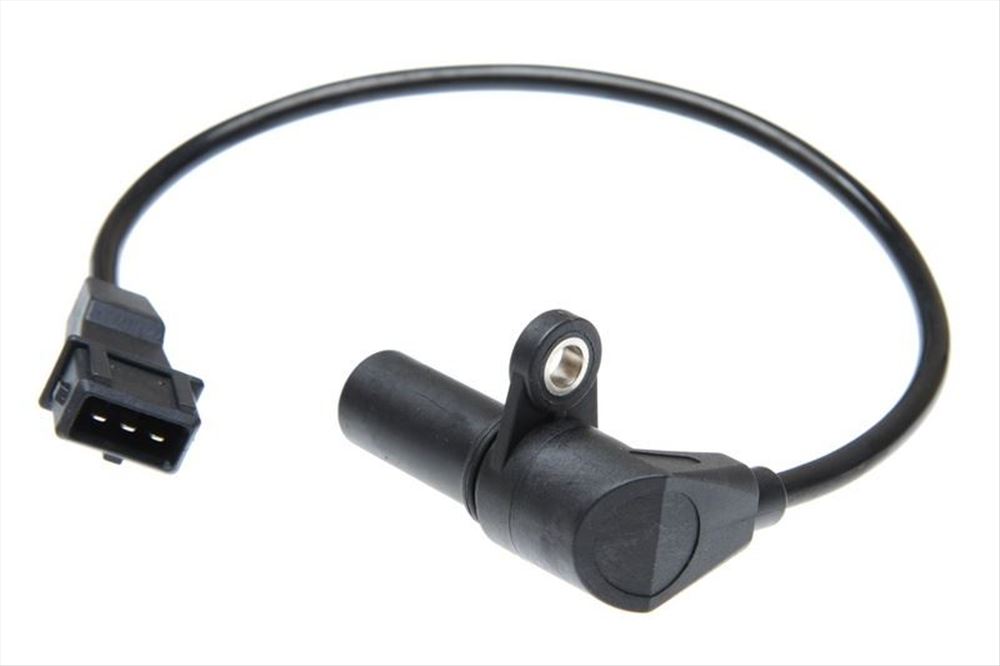

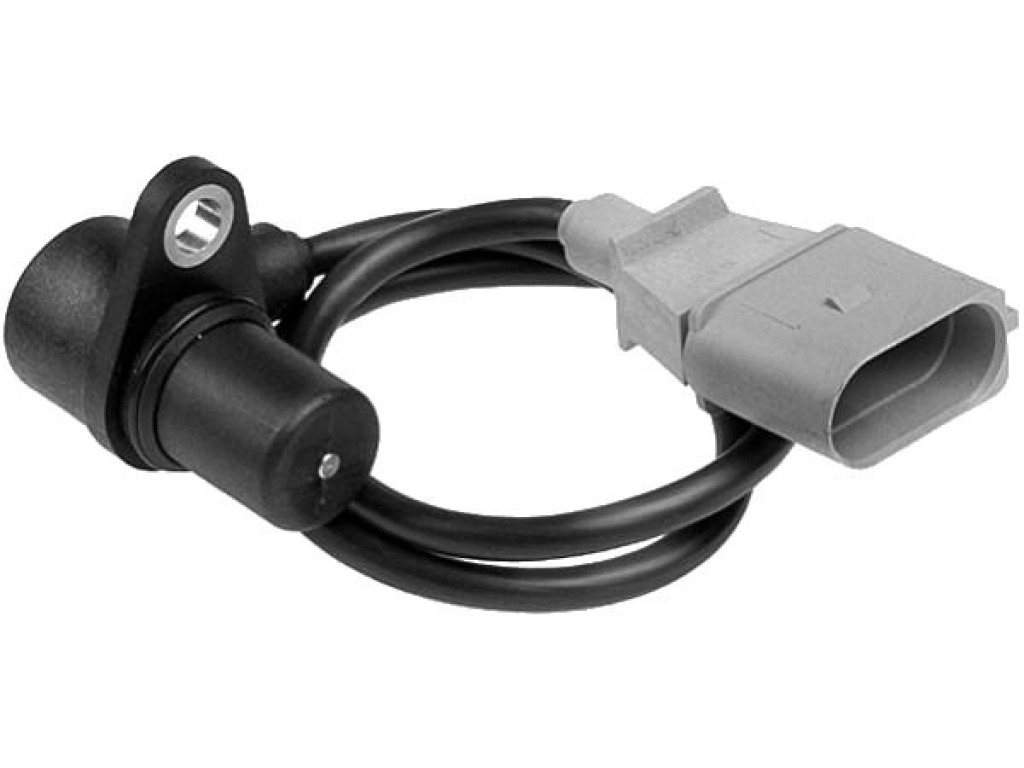

Отличительная черта датчика положения коленвала — наличие длинного провода, соединяющегося с фишкой питания прямо на нем. Если вы по каким-либо причинам не смогли найти датчик на собственном автомобиле — обратитесь за помощью к мануалу (технической документации) или поищите соответствующую информацию на тематических форумах в интернете.

Работа датчика положения коленвала

Функция датчика положения коленчатого вала — это синхронизация работы систем впрыска и зажигания. Он передает информацию о положении (угле поворота) коленвала в конкретный момент времени на электронный блок управления двигателем (ЭБУ), который, в свою очередь дает команды на зажигание топливной смеси в двигателе. Соответственно, при выходе датчика из строя двигатель попросту перестанет работать, то есть, заглохнет или не запуститься. Однако в большинстве случаев неисправность датчика положения коленвала выражается в отрыве или нестабильности провода питания и сигнала.

Принцип работы

Работа датчика ДПКВ, независимо от типа по котором работает заключается в том, чтобы отслеживать отсутствующий зубец на венце коленвала (или два зубца, в зависимости от конструкции конкретного двигателя).

Для этого существует так называемый синхронизирующий диск, по периметру которого расположены указанные металлические зубцы. Соответственно, датчик фиксирует их по магнитному полю. Однако он также “чувствует” пропуск двух из них, соответственно, в нем не образуется электрический сигнал. Происходит пропуск, что и является сигналом для ЭБУ о положении коленчатого вала в определенном положении и синхронизации системы зажигания по цилиндрам.

Так, если это магнитно-индукционный датчик, то он работает в магнитном поле (намагниченный сердечник с обмоткой из медной проволоки) и когда мимо него проходят металлические зубья диска синхронизации в нем появляется электрический ток (сигнал), который и передается на ЭБУ, сигнализируя об определенном положении коленчатого вала (соответствует положению пропущенных зубьев).

Датчики Холла работают на они так называемом эффекте Холла, который заключается в том, что возникает сигнал при пересечении переменным магнитным полем диска синхронизации, то есть, постоянного поля датчика положения коленчатого вала.

При этом изменяется его напряжение, которое и является сигналом, передаваемым на электронный блок управления.

Реже на автомобилях можно встретить так называемые оптические датчики. Они работают по принципу источника и приемника света через зубья синхронизирующего диска. Соответственно, в случае, если светопринимающий элемент отмечает, что свет пропал на большее, чем положено, время, то это становится сигналом для электронного блока управления об определенном положении коленвала с теми же последствиями, что и для датчиков других типов.

Кроме того ДПКВ не только фиксируют положение коленвала в конкретный момент времени, но и определяют частоту его вращения.

Признаки неисправности датчика коленвала

Есть типовые симптомы, как проявляется неисправность датчика коленвала:

  • снижение мощности двигателя, он «не тянет», в том числе при езде в гору и/или при загруженной машине;
  • обороты двигателя «плавают», причем во всех режимах, как во время движения, так и на холостом ходу;
  • возрастает расход топлива;
  • «провал» при нажатии на педаль газа, машина не набирает обороты;
  • детонации двигателя на высоких оборотах работы двигателя;
  • появилась ошибка код P0336, что свидетельствует о нарушении диапазона / производительности датчика положения коленчатого вала.

Тут стоит сделать ремарку, и упомянуть о том, что перечисленные выше признаки неисправности датчика ДПКВ являются самыми частыми, и могут также указывать на поломку некоторых других автомобильных датчиков, диагностику которых тоже, возможно, придется сделать. Тем более, что датчик коленвала — достаточно надежная деталь и выходит из строя достаточно редко.

Причины неисправности датчика коленвала

Существует ряд типовых неисправностей, из-за которых датчик положения коленчатого вала перестает корректно работать. Среди основных поломок:

  • Нарушено расстояние
    между диском синхронизации и сердечником датчика. Обычно соответствующее значение находится в пределах от 0,5 до 1,5 миллиметра. Регулируется оно при помощи установленных регулировочных шайб. Расстояние может быть нарушено при замене датчика на новый, механическое смещение шайбы или датчика в результате ремонтных работ либо аварии. Также причиной подобной поломки может быть попадание грязи или пыли в зазор между датчиком и диском синхронизации.
  • Обрыв провода или плохой контакт. Например, у датчика может быть плохо соединена фишка питания, в результате повреждения ее фиксатора. Реже повреждается изоляция провода (снижение значения изоляции, перелом провода), из-за чего электрический сигнал проходит не на ЭБУ, а на корпус машины или другие элементы подкапотного пространства.
  • Повреждение обмотки. В редких случаях внутри датчика повреждается его обмотка, из-за чего он начинает некорректно работать либо не работать вовсе. Причины, по которым обмотка вышла из строя, могут быть различными — разрушение вследствие вибрации, окисления, некачественного (тонкого) провода, повреждение сердечника и так далее.
  • Повреждение диска синхронизации. Например, какие-либо зубья диска могут быть повреждены в результате выполнения ремонтных работ либо аварии. Если диск постоянно грязный, то зубья по естественным причинам могут изнашиваться и стачиваться. На тех авто, где стоит резиновый демпфер, в случае его разрыва, уходит метка отслеживания.
  • Повреждение светодиода либо элемента светопоглощения. Этот вариант подходит для старых машин, на двигателе которых установлен оптический датчик положения коленчатого вала.

Обычно при частичном или полном выходе датчика из строя его ремонт невозможен, поскольку его корпус является запаянным и неразборным. Соответственно, заменить провод (обмотку) и/или намагниченный сердечник в нем практически невозможно. По этой причине негодный датчик утилизируют, а вместо него покупают и устанавливают новый, благо цена на него невысокая, а в магазинах представлены самые различные модели для разных автомобилей.

Как определить неисправность датчика коленвала

Существует простой способ, как узнать неисправность датчика и сделать это можно любому с помощью буквально одного мультиметра. На большинстве современных автомобилей устанавливаются именно индукционные датчики положения коленвала, поэтому вкратце остановимся на проверке устройств этого типа.

Так, ДПКВ можно проверить тремя способами — с помощью омметра, проверить значение индуктивности катушки, а также с использованием осциллографа. Кроме этого, важным элементом проверки, какие признаки неисправности датчика коленвала появились, является выставление правильного зазора между чувствительным элементом датчика, а также диском синхронизации (расстояние нужно уточнить в документации, оно находится в пределах 0,5…1,5 мм).

Как проверить датчик коленвала?

Есть три способа проверки ДПКВ - мультиметром (проверяется сопротивление обмотки), тестером (проверяется сопротивления изоляции и индуктивности) и осциллографом.

Подробнее



Самый простой и доступный практически любому автовладельцу метод — проверить внутреннее сопротивление датчика. Для этого достаточно использовать электронный мультиметр, переключенный в режим измерения сопротивления электрической цепи. У большинства современных датчиков значение электрического сопротивления внутренней катушки составляет порядка 500…700 Ом (в некоторых случаях это значение может отличаться, поэтому желательно ознакомиться с техническими параметрами датчика отдельно). Также желательно проверить значение изоляции проводов. Оно не должно быть менее, чем 0,5 МОм.

Для измерения индуктивности автовладельцу понадобится мультиметр (мегаомметр), сетевой трансформатор, измеритель индуктивности, а также вольтметр. Опуская алгоритм проверки, стоит сразу отметить, что значение индуктивности внутренней катушки исправного датчика должно находиться в пределах около 200…400 мГн (может отличаться у разных датчиков, но незначительно). Если индуктивность значительно ниже (реже выше), то датчик, скорее всего неисправен, и необходимо выполнение дополнительных проверок, в том числе замер сопротивления катушки и изоляции.

Самый сложный, однако самый информативный и надежный метод проверки датчика положения коленчатого вала — с помощью осциллографа, обычно электронного (программный эмулятор). Для этого осциллограф подключают к выводам датчика при работающем двигателе автомобиля и настраивают программу для снятия осциллограммы. Ее рисунок даст четкое понимание, в рабочем ли состоянии датчик, и нет ли пробелов при его работе. Кроме этого, можно демонтировать датчик с его посадочного места, подключить к нему осциллограф и попросту поводить возле его чувствительного элемента каким-нибудь металлическим предметом (например, отверткой). Если он будет фиксировать передвижение, и на экране будет формироваться осциллограмма — скорее всего, датчик исправен.

В процессе проверки не будет лишним сканирование ошибок из памяти ЭБУ при помощи специальных сканеров. Это поможет как в определении ошибки ДПКВ, так и других элементов двигателя.

Как обмануть датчик и завести машину

На примере Ваз 2110 рассмотрим эффективный способ, как можно завести мотор при неработающем датчике коленвала.

Для этого нужно на корпус датчика намотать тонкую медную проволоку, сделать своеобразную обмотку. Проволоку можно взять из любого реле. Вокруг корпуса необходимо сделать 150 мотков, а остаток отвести к фишке, которая подключается к ДПКВ и всунуть концы в разъем вместо датчика коленвала.

Наматывание медной проволоки на корпус датчика

Фиксация проводов на фишке

Перед тем, как наматывать медную проволоку, вокруг корпуса датчика можно сделать 2 витка бумагой или тонким картоном.

Проволока наматывается сверху на бумагу, а потом убирается, таким образом самодельная обмотка нормально станет на корпус.

Если двигатель не запустится, то нужно будет поменять местами проводки подведенные к контактам фишки. Чтобы эти проводки не выпали, их следует временно зафиксировать спичками. Долго с такой конструкцией не стоит ездить, в последствии, вышедший из строя ДПКВ нужно обязательно заменить!

На всю работу уйдет не более 5 минут и одного метра проволоки.

Суть предложенного способа заключается в частичном восстановлении процесса электромагнитной индукции. То есть при поломке штатной катушки (залитой в корпус) таким образом можно сделать элементарную катушку, которая сможет функционировать совместно с центрирующим шкивом коленвала. Как результат, сигнал будет доходить до ЭБУ и двигатель заведется. Подробнее смотрите на видео ниже.

Как завести машину при неисправном ДПКВ

Спрашивайте в комментариях. Ответим обязательно!

Датчик коленвала: признаки неисправности

Коленчатый вал двигателя внутреннего сгорания – элемент КШМ, который служит для преобразования возвратно-поступательного движения поршней во вращательное. На инжекторных автомобилях с ЭСУД используется так называемый датчик положения коленчатого вала (ДПКВ, датчик синхронизации, датчик коленвала, датчик ВМТ, иногда в быту называется датчик фаз), который необходим для точной синхронизации работы системы зажигания и системы питания.

Как известно, система электронного управления двигателем имеет большое количество различных элементов. Если возникает неисправность какого-либо звена, ЭБУ переводит мотор в аварийный режим, двигатель может троить, плохо заводиться, на приборной панели загорается «чек» и т. д. При этом агрегат все равно будет работать, пусть и неустойчиво, если в него подается воздух, топливо и есть искра на свечах зажигания. Особенностью ДПКВ можно считать то, что неисправности или сбои в его работе обычно приводят к остановке двигателя. Далее мы рассмотрим, какие признаки неисправности датчика коленвала свидетельствуют о проблемах с указанным элементом.

Содержание статьи

Функции датчика коленчатого вала

Как уже было сказано, одним из явных признаков неполадок ДПКВ является полная остановка двигателя. Так получается в результате того, что сбои в его работе не позволяют системе питания своевременно подавать горючее, а система зажигания не способна в заданный момент поджечь топливно-воздушную смесь. Теперь рассмотрим, почему так происходит.

Датчик коленвала посылает сигналы в ЭБУ, сигнализируя о положении коленчатого вала в определенный момент, а также сообщает о направлении вращения вала и указывает частоту вращения. Отметим, что на разных автомобилях как само устройство, так и некоторые функции ДПКВ могут отличаться. Это зависит от типа установленного элемента. Устройства могут быть:

Электронный блок управления получает сигналы от указанного устройства, благодаря чему контроллер «знает» положение коленчатого вала по отношению к ВМТ в первом и четвертом цилиндре, а также фиксирует частоту и направление вращения вала.  На основе этих данных блок формирует сигналы для управления моментом зажигания, создает управляющие импульсы для инжекторных форсунок, управляет работой топливного насоса и т.д.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

  • холодный или прогретый двигатель не заводится;
  • во время работы под нагрузкой возникает детонация;
  • плавают обороты холостого хода;
  • снижается мощность двигателя, пропадает динамика;
  • скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Рекомендуем также прочитать статью о том, что показывает компьютерная диагностика двигателя. Из этой статьи вы узнаете о том, как проводится указанная диагностика, что дает проверка и сканирование ошибок, а также как самому выполнить компьютерную диагностику автомобиля.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора.   Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Отметим, что сам по себе датчик коленчатого вала выходит из строя редко. Чаще причиной является механическое повреждение во время осуществления работ в подкапотном пространстве, а также попадание посторонних предметов в пространство между датчиком и зубчатым шкивом.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.

Подведем итог

С учетом вышесказанного можно сделать вывод о том, что датчик коленвала является одним из самых важных элементов в общей схеме электронного управления силовым агрегатом. Выход из строя ДПКВ приведет к полной остановке двигателя, сбои в его работе сильно осложняют эксплуатацию ТС или делают езду на автомобиле практически невозможной.

По этой причине рекомендуется иметь запасной датчик коленвала в автомобилях, на которых владельцы регулярно преодолевают значительные расстояния по трассе. Также нужно добавить, что стоимость датчика коленвала для большинства отечественных и иностранных авто является вполне доступной.

Что касается проверки и замены, в самом начале следует убедиться, что в зазоре между датчиком и диском синхронизации нет посторонних предметов, а также сам зазор находится в допустимых рамках. Параллельно следует учитывать и то, что устройство может быть исправным и работоспособным, а причиной сбоев является грязь на сердечнике ДПКВ.

Читайте также

AX313 Разъем датчика коленвала герметичный CARGEN - AX-313

AX313 Разъем датчика коленвала герметичный CARGEN - AX-313 - фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать

213

1

Применяется: ВАЗ

Артикул: AX-313

Код для заказа: 788756

Есть в наличии

Доступно для заказа - >10 шт.Данные обновлены: 16.02.2021 в 22:30

Код для заказа 788756 Артикулы AX-313 Производитель CARGEN Каталожная группа: . .Электрооборудование
Электрооборудование
Ширина, м: 0.02 Высота, м: 0.02 Длина, м: 0.04 Вес, кг: 0.006

Отзывы о товаре

Где применяется

Сертификаты

Обзоры

Наличие товара на складах и в магазинах, а также цена товара указана на 16. 02.2021 22:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена - действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах - розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

cfcec31f54860ae392d02860285e0140

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Оформить заказ

Датчик положения коленчатого вала Crankshaft Position Sensor



Датчик коленвала расположен напротив специального синхродиска, укреплённого на коленчатом валу. Синхродиск имеет 60 зубьев, 2 из которых отсутствуют. Начало 20-го (после выреза) зуба синхродиска совпадает с верхней мертвой точкой первого или четвертого цилиндров. Зазор между торцом датчика коленвала  и зубьями диска составляет 0,8…1,0 mm. Сопротивление обмотки датчика составляет ~900 Ω. Датчик коленвала представляет собой обмотку из медного провода, внутри которой расположен намагниченный сердечник. Датчик коленвала генерирует синхроимпульсы напряжения синхронно прохождению зубьев синхродиска мимо торца датчика коленвала. Форма осциллограммы напряжения выходного сигнала датчика положения коленчатого вала близка к синусоиде. Амплитуда напряжения и частота следования синхроимпульсов пропорциональны частоте вращения двигателя. При работе двигателя на оборотах холостого хода, амплитуда напряжения синхроимпульсов должна быть не менее ±6 V. В режиме прокрутки двигателя стартером, амплитуда напряжения синхроимпульсов должна быть не менее ±0,5 V. В момент прохождения сектора синхродиска с вырезом мимо датчика, осциллограмма имеет следующий вид.

Осциллограмма напряжения выходного сигнала исправного датчика положения коленчатого вала индукционного типа при 1250 RPM.

При повышении частоты вращения двигателя, частота следования синхроимпульсов также увеличивается.

Осциллограмма напряжения выходного сигнала исправного датчика положения коленчатого вала индукционного типа при 2230 RPM.

При максимальной частоте вращения двигателя, амплитуда напряжения импульсов может превышать ±200 V.

Проверка выходного сигнала датчика положения коленвала.

Для просмотра осциллограммы напряжения выходного сигнала датчика положения коленчатого вала, разъём осциллографического щупа должен быть подключен к аналоговому входу, чёрный зажим типа "крокодил" осциллографического щупа должен быть подсоединён к "массе" двигателя диагностируемого автомобиля, пробник щупа должен быть подсоединён параллельно сигнальному выводу датчика (клемма A разъёма датчика).

Схема подключения к датчику положения коленчатого вала индукционного типа.

  1.  – точка подключения чёрного зажима типа "крокодил" осциллографического щупа;
  2.  – точка подключения пробника осциллографического щупа.



В окне программы "USB Осциллограф", необходимо выбрать подходящий режим отображения. После подсоединения осциллографического щупа и выбора режима отображения осциллограмм, необходимо запустить двигатель диагностируемого автомобиля, а в случае, если запуск двигателя невозможен, прокрутить двигатель стартером. В случае необходимости, осциллограмму можно записать.  После завершения записи, записанную осциллограмму можно детально изучить.

Типовые неисправности датчика положения коленвала.

Если сигнал от датчика положения коленчатого вала поступает, но параметры выходного сигнала при этом имеют отклонения от нормальных, это может привести к подёргиваниям двигателя, провалам, затруднённому пуску двигателя… Нарушения параметров выходного сигнала датчика положения коленчатого вала могут быть вызваны неисправностью как самого датчика, так и неисправностью задающего синхродиска.

Искажённая осциллограмма напряжения выходного сигнала исправного датчика положения коленчатого вала работающего в паре с намагниченным синхродиском.

В случае, если синхродиск в процессе эксплуатации автомобиля намагничивается, пуск двигателя становится затруднителен, появляются перебои в работе двигателя при работе на высоких оборотах. Намагниченность синхродиска на осциллограмме напряжения выходного сигнала датчика положения коленчатого вала проявляется в различии формы положительной и отрицательной полу волн синхроимпульсов.

Искажённая осциллограмма напряжения выходного сигнала исправного датчика положения коленчатого вала работающего в паре с задающим синхродиском, имеющим значительные торцевые биения.

В случае повреждения демпфера синхродиска или его крепления, возникают торцевые биения зубчатого диска. Такая неполадка приводит к затруднительному пуску двигателя либо к невозможности запустить двигатель. Если же двигатель всё же запускается, то может работать неустойчиво и только при невысокой частоте вращения коленчатого вала. Биения синхродиска на осциллограмме напряжения выходного сигнала датчика положения коленчатого вала проявляется как цикличное увеличение и уменьшение амплитуды напряжения синхроимпульсов.

Осциллограмма напряжения выходного сигнала исправного датчика положения коленчатого вала при пере коммутации выводов A и B в разъёме кабеля, идущего к датчику.

В случае перестановки местами выводов A и B в разъёме подключенного к датчику коленвала кабеля вследствие неквалифицированного проведения ремонтных работ, осциллограмма напряжения выходного сигнала датчика инвертируется. Такая неполадка приводит к тому, что двигатель глохнет сразу после пуска. В этом случае, осциллограмма отличается только в момент прохождения сектора синхродиска с вырезом мимо датчика. При правильном подключении электропроводки к датчику коленвала , полярность последней полу волны синхроимпульса перед пропуском двух зубьев отрицательна, а полярность первой полу волны синхроимпульса после пропуска двух зубьев положительна. В случае, если сигнал от датчика положения коленчатого вала отсутствует или очень мал по амплитуде, блок управления двигателем не обеспечивает подачу топлива и искрообразование, из-за чего запуск двигателя становится невозможным. Сигнал от датчика положения коленчатого вала может не поступать к блоку управления двигателем по одной или нескольким причинам: обрыв обмотки датчика коленвала  или повреждение электрического разъёма датчика; обрыв / замыкание кабеля идущего к датчику; большой зазор между торцом датчика и зубьями диска; зубчатый диск отсутствует либо разрушен резиновый демпфер диска.

Датчик положения коленвала: проверка и неисправности

Работой современного двигателя управляет ЭБУ (электронный блок управления). Его работа основана на показаниях различных датчиков, следующих за основными параметрами двигателя и передающих данные в блок управления. Одним из таких датчиков является ДПКВ. Датчик положения коленчатого вала устанавливается на двигателе для создания электрического импульса при изменении углового положения вала, определяющий цилиндр, момент подачи искры и топлива.

В руках мастера датчик ДПКВ

Если при сбое других датчиков блок управления переводит двигатель в аварийный режим и силовая установка с перебоями, но работает, то при отказе датчика ДПВК работа мотора и его запуск в большинстве случаев становятся невозможными.

Устройство

Датчик индуктивного типа представляет собой электромагнитный сердечник, катушку с обмоткой, слой изоляции и пластиковый корпус. Датчик может быть выполнен с отводящими проводами с фишкой на конце, либо иметь разъем для подсоединения питания от цепи.

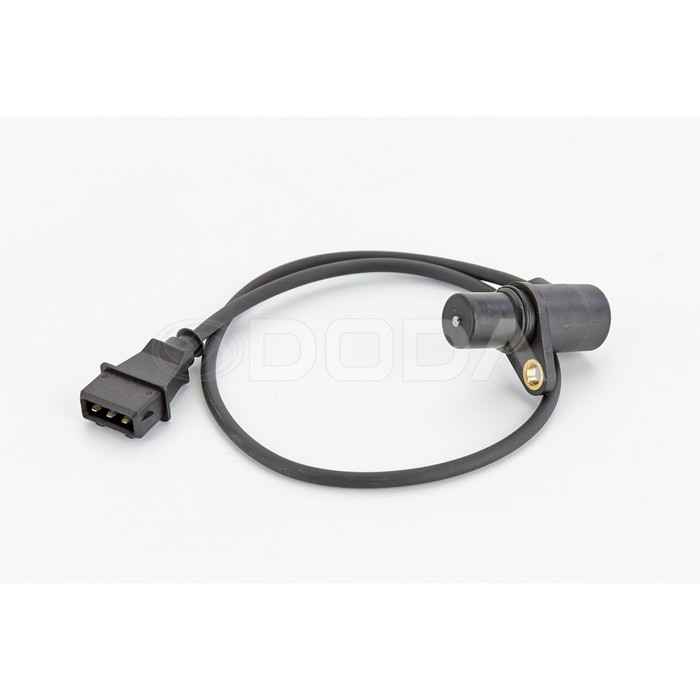

Новый ДПКВ

Принцип действия

На носке коленчатого вала двигателя установлен зубчатый диск, на котором есть пропуск двух зубьев (они отсутствуют). Датчик ДПВК установлен в непосредственной близости к зубчатому диску с определенным зазором, порядка 0.5-1.5 мм (зазор выставляется с использованием набора шайб необходимого диаметра). При вращении коленчатого вала каждый зубец проходит около датчика, меняя его магнитное поле и формируя таким образом в катушке датчика импульсы.

Благодаря исходящим импульсам и пропуску двух зубьев на диске компьютер определяет начальное положение коленчатого вала. Для него один пропущенный зуб означает стартовую точку, второй нулевую точку.

ЭБУ считывает принятые импульсы с датчика и по недостающим зубьям диска определяется с положением коленчатого вала и дает команду системе зажигания и управлению работой форсунок. Другими словами, благодаря показаниям ДПКВ компьютер в нужный момент нахождения поршня ближе к верхней мертвой точке формирует искру и необходимое количество топлива из распылителя форсунки.

Неисправности датчика и последствия для мотора:

• Нестабильный холостой ход либо его отсутствие;

• Невозможность запуска двигателя;

• Резкая потеря мощности и динамики разгона;

• Самопроизвольно меняются обороты двигателя вверх/вниз;

• Появление детонации.

При этом, перечисленные симптомы могут проявляться не постоянно и к тому же по причине и отказе других систем с загоранием «чек» на щитке приборов.

Так как в задачу ДПКВ определение положения коленчатого вала для одновременного формирования искры и подачи топлива управляющим блоком, то при отказе датчика запуск двигателя становится невозможным.

Проверка

ДПКВ достаточно редко выходит из строя и причиной его отказа часто является повреждение при проведении каких-либо работ в моторном отсеке, либо засорение пространства между зубьями диска и приемной частью датчика.

Также нестабильная работа или его отказ могут быть вызваны плохим контактом в месте соединения, попаданием грязи в колодку, окислением контактов, либо нарушением величины зазора между датчиком и зубьями диска. Часто восстановить нормальную работу помогает простая очистка от грязи контактов, приемного сердечника или восстановление требуемого зазора.

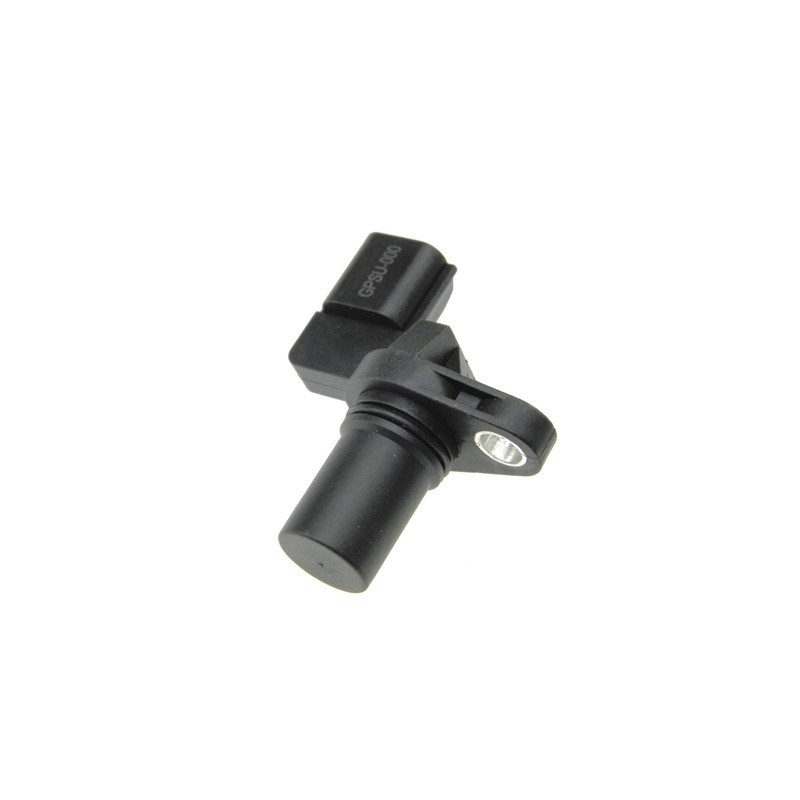

датчик коленвала Suzuki Wagon R

Датчик можно проверить на целостность обмотки и на имеющееся сопротивление. Обрыв обмотки можно определить с помощью мультиметра, а для проверки сопротивления необходимо наличие омметра.

Сопротивление исправного датчика должно находиться в пределах 550-700 Ом.

Проверка датчика

Также можно установить заведомо исправный датчик и если двигатель стал запускаться и все симптомы неисправностей исчезли, то вывод очевиден – замененный датчик неисправен.

Поэтому, рекомендуется иметь в ЗИПе исправный датчик для замены в случае его отказа в пути. Замена не представляет каких-либо сложностей и может быть выполнена самостоятельно любым автовладельцем.

Автодиагностика сканером CARMANSCAN - ТЕХ БЮЛЛЕТЕНИ


Технический Бюллетень № 24: Капризный Murano или из жизни «автоматчиков» (часть 2)

Технический Бюллетень #24Капризный Murano или из жизни «автоматчиков» (часть 2)

    Итак, сигнал датчика коленчатого вала явно не в порядке. Мы склоняемся к тому, что надо бы проверить задающий диск. Но сказать пару слов о самом ДПКВ всё же будет нелишним. Конструкция датчиков коленчатого вала, применяемых Ниссаном на этой и многих других моделях не совсем обычна. Этой темы мы уже касались в техническом бюллетене №13. По сути, это индукционный датчик, но с активной электроникой внутри. Триггерная схема преобразует колебания напряжения на выходе датчика в прямоугольные импульсы. Так что, глядя на осциллограмму, можно подумать, что мы имеем дело с датчиком на эффекте Холла. Однако это не так. Почему это принципиально, станет ясно чуть позже. Пока же отметим, что зона максимальной чувствительности у датчиков данного типа располагается в непосредственной близости от сердечника, ровно посередине его оси симметрии.

   Попробуем теперь «снять» осциллограмму немного по-другому. Для того, чтобы комфортно просматривать все импульсы, поступающие от задающего диска, задействуем второй канал осциллографа. Его мы будем использовать для синхронизации. Для получения неподвижного изображения, нам необходимо синхронизоваться от какого-либо сигнала, однозначно определяющего положение коленчатого вала. Таким сигналом является сигнал датчика любого из распределительных валов (ДПРВ). Подключаем к одному из ДПРВ второй канал осциллографа (фото 1), первый канал оставляем подключенным к датчику коленчатого вала.



                                      Фото 1 - подключение к датчику распредвала.

Запускаем двигатель и смотрим на дисплей. Осциллограммы, которые мы теперь наблюдаем, несут гораздо больше информации. Внимательно анализируя их, можно сделать вывод, что сбои сигнала ДПКВ появляются в одном и том же месте относительно сигнала ДПРВ (экран 1).



                                    Экран 1 - осциллогрмма сигналов ДПКВ и ДПРВ.

Если быть совсем точным, из трёх отмеченных нами в предыдущем бюллетене фрагментов со сбоями, два возникают не всегда. Но даже если рассматривать сбой, возникающий наиболее часто (собственно практически постоянно), можно с абсолютной уверенностью констатировать, что он чётко «привязан» к одному и тому же фрагменту осциллограммы ДПРВ, там, где имеются «сдвоенные» импульсы (экран 2).



                                 Экран 2 - однозначное место наличия проблемы.

   Может ли датчик коленчатого вала сам по себе давать сбои строго при одном и том же угловом положении распределительного (а следовательно и коленчатого) вала? Это вряд ли. Значит проблема не в датчике, а в задающем диске, теперь это совершенно очевидно. Задающий диск датчика коленчатого вала на «Мурано», как и на многих других автомобилях, крепится к маховику двигателя. Чтобы до него добраться, придётся снимать коробку передач (вариатор). Ничего не поделаешь – устранять неисправность всё равно нужно.

   Впрочем, для людей, занимающихся только ремонтом АКП, снятие коробки – дело привычное, если не сказать рутинное. Так что к концу рабочего дня коробка оказывается демонтированной, ну и задающий диск тоже. Первый поверхностный осмотр диска вызывает разочарование – никаких видимых повреждений не видно (фото 2).



                                  Фото 2 - маркерные прорези задающего диска.

Для наглядности на этом фото крупным планом представлен всего один из фрагментов этого диска (пять прорезей), но и все остальные задающие прорези выглядят абсолютно идентично. И только при более внимательном рассмотрении выясняется, что на диске имеется как минимум два места явной остаточной деформации (фото 3).



                                  Фото 3 - место остаточной деформации.

Не видя самого диска, по этому фото определить что-либо довольно сложно, поэтому добавлю некоторое словесное описание. На корпусе диска имеется две небольшие вмятины диаметров 6-8 мм. Данные точки деформации явились следствием неправильного положения задающего диска относительно корпуса гидротрансформатора. Говоря проще, при установке вариатора, диск упёрся в штифты (фото 4).



                               Фото 4 - ориентирующие штифты на гидротрансформаторе.

Как результат, в этих местах на диске возникли небольшие углубления. Очевидно и то, что в конце-концов механики, устанавливавшие вариатор, всё-таки обнаружили свою ошибку и установили задающий диск так, как он и должен стоять. Каким образом должен быть ориентирован диск относительно корпуса гидротрансформатора, показано на фото 5.



                                   Фото 5 - правильное положение задающего диска.

На этом фото хорошо видно, что штифты гидротрансформатора свободно проходят в специальные отверстия в корпусе диска. Именно в таком виде машина прибыла в Москву. Но, хотя в итоге диск и был установлен правильно, остаточная деформация всё равно осталась. Собственно сектора с маркерными вырезами были не повреждены, но приложив диск к поверочной плите, мы обнаружили, что торцевое биение диска по его периферии составило 0. 15-0.2 мм. Вот из-за этих несчастных двух десяток и происходили сбои сигнала ДПКВ. Казалось бы, полный бред. Но всё объясняется довольно просто. Осмотр диска через посадочное отверстие ДПКВ показал, что его рабочая зона (т.е. зона с вырезами) находится не в плоскости оси симметрии датчика, а сдвинута относительно неё на несколько миллиметров в сторону двигателя. А в этой зоне чувствительность индукционного датчика не является постоянной, она сильно зависит от удалённости от оси симметрии сердечника датчика. Если диск без биений – всё работает. Но если диск имеет небольшое торцевое биение, прорези слегка «гуляют», и пожалуйста - получите геморрой. Сдаётся мне, что ниссановские инженеры перемудрили  и с выбором типа датчика, и с его положением относительно задающего диска.

   В общем, деваться некуда, заказываем новый задающий диск. Через две недели он у нас (фото 6), устанавливаем его на место, ну и вариатор конечно, до кучи.



                                                 Фото 6 - новый задающий диск.

Запускаем двигатель. На холостых - всё идеально. Увеличиваем обороты до 2000 – проблем нет. 4000 об/мин – работает. Собственно характер изменения оборотов на дисплее сканера подтверждает сказанное (экран 3).



                                Экран 3 - изменение оборотов на дисплее сканера.

Раскручиваем двигатель до отсечки – никаких сбоев. Осциллограф также показывает, что всё чисто (экран 4).



                             Экран 4 - осциллограмма после замены задающего диска.

Наконец, делаем пробную поездку – ни единого замечания. Неужели починили?

   Э нет, не тот это случай, чтобы всё закончилось так просто. Через несколько дней приехал хозяин. В течение часа он мучил машину, и в результате добился своего – один раз она всё-таки дёрнулась. Напомню, что датчик коленчатого вала у нас установлен новый, и как мы уже отмечали в предыдущем бюллетене, его чувствительность оказалась гораздо выше, чем у старого датчика. Кстати, можно предположить, что разброс чувствительности объясняется не только разбросом коэффициента усиления встроенной микросхемы, но отклонениями оси максимальной намагниченности сердечника. Хотя это всего лишь предположение. Как бы то ни было, у нас есть старый датчик, чувствительность которого намного меньше. Если помните, этот датчик вполне сносно работал даже с деформированным задающим диском, по крайней мере, при тестировании в боксе (без движения), сбоев не наблюдалось на любых оборотах. Есть надежда, что в паре с новым диском он заработает вообще идеально. Возвращаем на место старый датчик, и в ходе нескольких пробных поездок пытаемся вызвать неисправность. У нас не получается. Не получается это и у владельца автомобиля. Значит ли это, что проблема окончательно устранена? Скажу честно, уверенности в этом уже нет. Уж слишком всё как-то запутано и хлипко. Возможно, мы нашли и устранили очевидную неисправность, но кроме неё, есть ещё одна, симптоматика проявления которой примерно аналогична. По-хорошему, надо бы покататься с подключенным осциллографом и сопоставить наличие подёргиваний с появлением сбоев на дисплее. Но поскольку сейчас неисправность вызвать не удаётся, совершенно очевидно, что затраты времени на такие «покатушки» будут неприемлемо большими. Понимает это и владелец автомобиля. В итоге он решает машину всё-таки забрать. И хотя все вздохнули с облегчением, ощущения полной и окончательной победы не осталось. Увы, так тоже иногда бывает.



Технический эксперт компании «НЕО СИСТЕМС»

Газетин Сергей.

Замена датчика коленвала на Дискавери 3, Ленд Ровер

Ленд Ровер Дискавери 3 имеет неоднозначную репутацию, одни являются ярыми поклонниками британского кроссовера, другие — продают его, едва столкнувшись с незначительным ремонтом. Тем не менее, это автомобиль является надежным и мощным транспортным средством, оснащенным большим количеством электроники и необычными элементами. Ремонт этой машины — сложное занятие, поэтому не стоит пытаться избавиться от поломки методом «на коленке». Лучше доверьте это дело профессионалам, которые знают все об этой марке.

Датчик коленчатого вала размещается в задней оконечности коленвала с левой стороны блока цилиндров за маховиком. Он предназначен для того, чтобы генерировать входящий сигнал скорости оборотов и положения коленчатого вала. В этой детали применяется так называемый эффект Холла. Ремонт, связанный с неисправностью датчика коленвала является непростой задачей, но выполнимой при наличии определенного опыта и знаний. Далее мы подробно рассмотрим, как заменить эту запчасть на Дискавери 3 своими руками.

Как своими руками поменять датчик коленвала

Подобная процедура является достаточно сложной, но вполне выполнимой при наличии необходимых знаний и опыта. Если вы хотите поменять датчик самостоятельно, то должны приготовиться к процессу демонтажа и последующей установки. Первый этап – снятие, на нем ваши действия должны быть следующими:

  • Для начала приподнимите транспортное средство и надежно зафиксируйте его на опоре. Ни в коем случае не работайте под машиной, которая установлена только на домкрат, это недопустимо, исходя из норм безопасности.
  • Если у вас установлена МКПП, демонтируйте маховик, если вы являетесь обладателем автомобиля с автоматической коробкой передач, демонтировать придется гибкую пластину стартера. Снимайте запасные части аккуратно, так, чтобы избежать повреждения коленчатого вала.
  • Демонтируйте сам датчик СКР, для этого достаточно высвободить болт, имеющий шлицу в виде шестигранника. За ним снимите кольцо СКР, помните о том, что оно подлежит утилизации.

На этой работе этап демонтажа будет окончен. Теперь вы можете приступить к непосредственной установке:

  • Возьмите новое кольцо датчика и осуществите его монтаж на специальный инструмент. Далее просто вращайте оборудование до тех пор, пока резьба не закончится.
  • После этого необходимо ввести деталь в зацепление вместе с установочным штифтом и установить кольцо датчика коленвала на сам коленчатый вал. При этом не забывайте, что контактные поверхности всех запасных частей должны быть очищены.
  • Далее поставьте ровно штифт и затяните болты в количестве двух штук, используя специнструмент (затяжка на 6 нанометров). Сразу за ними затягивайте гайку, которая нужна для монтажа датчика на коленвал. После можно снимать инструмент.
  • Осуществите монтаж маховика, если у вас установлена механическая коробка, и гибкую пластину, если на автомобиле установлена АКПП.

Где заменить датчик коленвала на Discovery 3

Замена датчика коленвала на Дискавери 3 может быть выполнена только в том случае, если вы обладаете практическими навыками и теоретическими знаниями. В противном случае вы рискуете столкнуться с неисправностями других узлов автомобиля. При возникновении малейших сомнений относительно самостоятельной замены указанного датчика сразу обращайтесь к нам – в специализированный сервис Ленд Ровер. Здесь профессиональные мастера быстро устранят поломку, дадут дополнительные рекомендации, предоставят гарантию на свою работу, которая будет выполнена по максимально выгодной для вас стоимости. Записаться на прием вы можете прямо сейчас, посетив наш сайт LR King.ru или позвонив по контактному номеру телефона в Москве 8 (495) 280-00-75.

Получите скидку 10% на сервис

Оставьте Ваш телефон и имя и получите скидку на сервис и запчасти

Признаки неисправности датчика коленчатого вала автомобильного двигателя

Датчики коленчатого вала постоянно выходят из строя

В большинстве современных автомобильных двигателей используется Датчик коленчатого вала для контроля вращения коленчатого вала двигателей. Этот датчик отправляет информацию обратной связи на компьютер автомобиля, который затем регулирует зажигание и синхронизация топливной форсунки по мере того, как двигатель требует изменения. Когда один из этих датчиков не удается это может вызвать двигатель осечки, сваливание во время вождения и глохнет на холостом ходу.

Наиболее частая неисправность одного из этих датчиков - это когда двигатель работает на холостом ходу. он просто заглохнет. Это потому, что ширина импульса находится на самом большом промежутке, потому что более низких оборотов двигателя. Тепло также приведет к отказу датчика из-за обмотка из тонкой проволоки, которая при нагревании расширяется и замыкается друг на друга изменение сопротивления датчика, которое приведет к тому, что датчик перестанет подавать сигнал на главный компьютер. Как только это произойдет, генерация импульсов на системы форсунки и зажигания остановят двигатель.

СПОНСИРУЕМЫЕ ССЫЛКИ

Поскольку датчик положения коленчатого вала связан с частотой вращения двигателя, когда они провал, это может не вызвать CEL свет. Это потому, что есть некоторые вещи, которые могут остановить сигнал датчика положения коленчатого вала, который не будет иметь ничего общего с датчиком идет плохо, например, заканчивается бензин или двигатель заглох, когда педаль сцепления быстро.

Известно, что неисправный датчик коленчатого вала срабатывает при холодном двигателе и затем перестать работать, когда двигатель нагревается. Когда вы даете двигателю остыть датчик снова заработает. Проверка периодического отказа этого датчика может быть трудным из-за его способности снова начать работать. Хотя вы можете проверить сопротивление датчика с помощью вольтметра. истинный способ проверить датчик - это используйте осциллограф, когда датчик горячий, это единственный верный способ проверить, то Датчик коленвала требует замены.

Если у вас есть вопросы по датчику коленчатого вала, посетите наш форум.Если тебе нужно машина совет по ремонту, пожалуйста, спросите, наше сообщество механиков с радостью вам поможет и это всегда на 100% бесплатно.

Статья опубликована 29.11.2020

Признаки неисправного или неисправного датчика положения коленчатого вала

Датчик положения коленчатого вала - это компонент системы управления двигателем, который имеется практически во всех современных автомобилях с двигателями внутреннего сгорания. Он отслеживает положение и частоту вращения коленчатого вала и отправляет информацию в блок управления двигателем, чтобы он мог внести соответствующие корректировки в зависимости от условий эксплуатации. Скорость и положение коленчатого вала являются одними из наиболее важных параметров, используемых в расчетах управления двигателем, и многие двигатели не могут работать, если датчик положения коленчатого вала не выдает точный сигнал. Обычно неисправный датчик положения коленчатого вала вызывает несколько симптомов, которые предупреждают водителя о потенциальной проблеме, которую необходимо устранить.

1. Проблемы с запуском автомобиля

Наиболее частым признаком неисправного или неисправного датчика положения коленчатого вала является затруднение запуска двигателя.Датчик положения коленчатого вала контролирует положение и частоту вращения коленчатого вала, а также другие параметры, которые играют важную роль при запуске двигателя. Если датчик положения коленчатого вала неисправен, у автомобиля могут возникать периодические проблемы с запуском или он может вообще не запускаться.

2. Прерывистая остановка

Другой симптом, обычно связанный с проблемным датчиком положения коленчатого вала, - это периодическая остановка двигателя. Если датчик положения коленчатого вала или его проводка имеют какие-либо проблемы, это может привести к отключению сигнала коленчатого вала при работающем двигателе, что может привести к его остановке.Обычно это симптом проблемы с проводкой, однако неисправный датчик положения коленчатого вала также может вызывать этот симптом.

3. Проверьте двигатель Свет загорается

Другой проблемой потенциальной проблемы с датчиком положения коленчатого вала является горящий индикатор Check Engine. Если компьютер обнаруживает проблему с сигналом датчика положения коленчатого вала, он активирует индикатор проверки двигателя, чтобы предупредить водителя о проблеме. Индикатор Check Engine также может быть вызван множеством других проблем, поэтому настоятельно рекомендуется сканировать компьютер на наличие кодов неисправностей.

Датчик положения коленчатого вала имеет решающее значение для правильной работы и производительности двигателя, поскольку он обеспечивает жизненно важный сигнал для расчетов двигателя. Когда возникают проблемы, они могут быстро привести к проблемам, влияющим на управляемость автомобиля. По этой причине, если вы подозреваете, что у вас неисправен датчик положения коленчатого вала, обратитесь к профессиональному специалисту YourMechanic для осмотра автомобиля. Они смогут диагностировать ваш автомобиль и при необходимости заменить датчик положения коленчатого вала.

Как они работают - Denso

Датчик положения коленчатого вала

Датчик положения коленчатого вала прикреплен к блоку двигателя напротив ротора газораспределения на коленчатом валу двигателя.

Датчик определяет сигналы, используемые ЭБУ двигателя для расчета положения коленчатого вала и частоты вращения двигателя.

Существует 2 типа датчиков положения коленчатого вала. Тип MPU объясняется здесь как ссылка.

34 зубца расположены через каждые 10 ° угла поворота (CA), плюс два отсутствующих зуба для определения верхней мертвой точки (ВМТ) установлены вокруг внешнего диаметра ротора привода ГРМ. Следовательно, на каждый оборот коленчатого вала датчик выводит 34 волны переменного тока. Эти волны переменного тока преобразуются в прямоугольные формы с помощью схемы формирования формы сигнала внутри ЭБУ двигателя и используются для расчета положения коленчатого вала, ВМТ и частоты вращения двигателя.

Датчик положения распределительного вала

Датчик положения распределительного вала определяет вращение распределительного вала и установлен рядом с головкой блока цилиндров, так что датчик находится напротив ротора газораспределения, прикрепленного к распределительному валу двигателя.

ЭБУ двигателя определяет угол распредвала и выполняет распознавание цилиндров на основе сигналов, обнаруженных датчиком положения распределительного вала.

Существует 2 типа датчиков положения распределительного вала. Тип MRE объясняется здесь как ссылка.

Из-за вращения ротора синхронизации направление магнитного поля (магнитного вектора), излучаемого из магнита датчика, изменяется в соответствии с положением зубца обнаружения в течение времени, когда зубец обнаружения, прикрепленный к ротору синхронизации, приближается, а затем перемещается от положения распределительного вала датчик. В результате изменяется и значение сопротивления MRE. Напряжение от ЭБУ двигателя подается на датчик положения распределительного вала, и изменение значения сопротивления MRE выводится как изменение напряжения. Формы сигналов на выходах двух MRE дифференциально усиливаются и формируются в прямоугольную форму сигнала с помощью схемы усиления / формирования формы сигнала внутри датчика. Затем выходные сигналы MRE отправляются в ЭБУ двигателя.

Датчики положения коленчатого вала и распределительного вала

Для систем зажигания без распределителя требуется датчик положения коленчатого вала (CKP), а иногда также датчик положения распределительного вала (CMP).Эти датчики служат, по сути, той же цели, что и датчик зажигания и спусковое колесо в электронном распределителе, с той лишь разницей, что основной сигнал синхронизации считывается с коленчатого вала или гармонического балансира, а не с вала распределителя. Это устраняет колебания момента зажигания, которые могут возникнуть в результате износа и люфта в цепи привода ГРМ и распределительной шестерне. Это также устраняет корректировку времени (или неправильную регулировку, в зависимости от обстоятельств).

На автомобилях 1996 года с бортовой диагностикой II (OBD II) датчик положения коленчатого вала также используется для обнаружения изменений скорости вращения коленчатого вала, вызванных пропусками зажигания.Если компьютер обнаружит их достаточно, он загорится или мигнет индикатором Check Engine или Service Engine Soon, чтобы сообщить водителю, что у него возникла проблема.

РАЗЛИЧНЫЕ ДАТЧИКИ ПОЛОЖЕНИЯ КОЛЕНВАЛА

Существует множество различных типов датчиков положения коленчатого вала. Один из них - датчик положения кривошипа на эффекте Холла, который считывает показания металлического «прерывающего» кольца с выемкой на задней части гармонического балансира. Это было впервые использовано на ранних двигателях (и турбинах) GM 3.8L V6 Buick с последовательным впрыском топлива (SFI) с катушечным зажиганием с компьютерным управлением (C3I) без распределителя. Датчик положения кривошипа подает сигнал включения-выключения на модуль управления трансмиссией (PCM), который компьютер использует для отслеживания оборотов двигателя и положения кривошипа. Система также использует отдельный датчик положения кулачка вместо оригинального распределителя, чтобы сообщить PCM о фазах газораспределения. Это позволяет PCM определять правильную последовательность зажигания, которую он затем использует для управления форсункой и моментом зажигания. Ford использует аналогичную установку на своем 5,0-литровом двигателе V8 с зажиганием без распределителя.

Другой тип датчика положения коленчатого вала, который использует GM, - это «комбинированный датчик», который вы найдете установленным на передней части 3.0L и 3300 V6. GM называет это комбинированным датчиком, потому что датчик положения кривошипа содержит пару переключателей на эффекте Холла, которые генерируют два отдельных сигнала. На задней стороне гармонического балансира есть два зубчатых кольца прерывателя. Одно кольцо имеет три выемки, что заставляет один из переключателей на эффекте Холла генерировать три сигнала положения кривошипа за каждый оборот. Другое кольцо имеет только одну выемку, что заставляет другой переключатель на эффекте Холла генерировать одиночный сигнал «синхроимпульса», который ECM использует для расчета частоты вращения и момента зажигания.

Другой вариант комбинированного датчика - это система «быстрого запуска», используемая на двигателе GM 3800. Пара переключателей на эффекте Холла установлена ​​на шкиве кривошипа, а датчик кулачка установлен на зубчатом колесе. Один сигнал кривошипа генерирует 3 импульса на оборот, а другой - 18. Это позволяет модулю катушки «синхронизироваться» с двигателем быстрее, так что двигатель запускается почти мгновенно.

Третий тип датчика положения коленчатого вала - это магнитный датчик, который считывает прорези, вырезанные в кольце «отражателя» в центре коленчатого вала, на гармоническом балансире или маховике.Эта установка используется на двигателях GM с системами прямого зажигания (DIS) на двигателях 2,0 л, 2,5 и 2,8 л и интегрированным безраспределительным зажиганием (IDI) на 2,3 л Quad 4, а также на многих Ford, Chrysler и импортных двигатели.

В приложениях GM кольцо реактора кривошипа имеет шесть равноотстоящих пазов, разнесенных на 60 градусов. Седьмой паз расположен на расстоянии 10 градусов от другого, поэтому датчик кривошипа будет генерировать дополнительный «синхроимпульс» каждый оборот. Затем PCM использует эту информацию для расчета правильного зажигания и синхронизации форсунок.Датчик этого типа необходимо аккуратно установить так, чтобы воздушный зазор находился в пределах 0,050 дюйма от реактивного кольца коленчатого вала.


ДИАГНОСТИКА ДАТЧИКА CKP и CMP

Самый быстрый способ проверить датчики коленвала и / или распределительного вала на автомобиле 1995 года или новее с OBD II - это подключить диагностический прибор и проверить коды неисправностей.

P0335 .... Цепь датчика положения коленвала

P0336 .... Датчик положения коленчатого вала Диапазон / рабочие характеристики цепи

P0337.... Низкий входной сигнал цепи датчика положения А положения коленчатого вала

P0338 . ... Высокий входной сигнал цепи датчика положения коленчатого вала

P0339 .... Неисправность цепи датчика положения А положения коленчатого вала

P0340 .... Цепь "А" датчика положения распределительного вала (блок 1 или отдельный датчик)

P0341 .... Диапазон / рабочие характеристики цепи датчика положения распредвала (ряд 1)

P0342 .... Низкий уровень входного сигнала цепи датчика положения распределительного вала A (банк 1)

P0343 .... Высокий уровень входного сигнала в цепи датчика положения распределительного вала (банк 1)

P0344.... Неисправность цепи датчика положения распределительного вала A (банк 1)

P0345 .... Цепь датчика положения распредвала (банк 2)

P0346 .... Диапазон / рабочие характеристики цепи датчика положения распредвала (банк 2)

P0347 .... Низкий уровень входного сигнала в цепи датчика положения распределительного вала (банк 2)

P0348 .... Высокий уровень входного сигнала в цепи датчика положения распределительного вала (банк 2)

P0349 . ... Неисправность цепи датчика положения распределительного вала A (банк 2)

Вы также можете использовать свой диагностический прибор для проверки наличия сигнала оборотов при запуске, если двигатель запускается, но не запускается из-за отсутствия искры (что часто является признаком того, что датчик положения коленчатого вала не работает).

На автомобилях до OBD II вы можете использовать диагностический прибор для проверки кодов или использовать ручную процедуру прошивки кода для считывания кодов. На применении предварительного OBD II GM, беда код 12, а сгибать будет указывать опорный сигнал не генерируется. В приложениях Ford до OBD II код 14 будет указывать на проблему с сигналом датчика положения коленчатого вала, который Форд называет сигналом «PIP» (Profile Ignition Pick-up).


ПРОВЕРКИ ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ПОЛОЖЕНИЯ

Независимо от того, является ли датчик положения коленчатого вала датчиком магнитного типа или датчиком Холла, большинство проблем можно связать с неисправностями в жгуте проводов. Нарушение напряжения питания датчика, цепи заземления или обратной цепи может вызвать потерю важнейшего сигнала синхронизации, что приведет к проворачиванию двигателя, но не запуску.

Кроме того, на некоторых автомобилях повреждение кольца датчика с выемкой на коленчатом валу, гармонического балансира или маховика может вызвать неустойчивый сигнал датчика коленчатого вала.

При поиске и устранении предполагаемой проблемы с датчиком положения коленчатого вала, вы должны следовать диагностическим блок-схемам в сервисной литературе производителя транспортного средства, чтобы изолировать неисправный компонент, когда присутствует код неисправности, в противном случае невозможно узнать, есть ли проблема с запуском без искры. неисправный модуль зажигания, катушка, компьютер, неисправность проводки или выключатель зажигания.

Магнитные датчики можно проверить, отключив электрический разъем и проверив сопротивление между соответствующими клеммами. Например, на GM 2.3L Quad 4 датчик должен показывать от 500 до 900 Ом. При проверке этих датчиков всегда сверяйтесь со спецификациями испытаний производителей автомобилей. Очевидно, что если вы видите показание нулевого сопротивления (короткое замыкание) или бесконечное (разомкнутое) показание, датчик неисправен и его необходимо заменить. Если смотреть на осциллограф, магнитный датчик кривошипа выдаст сигнал, подобный приведенному ниже:


Формы сигналов цифрового и аналогового датчика кривошипа, как они выглядят на осциллографе DSO.

Хороший магнитный датчик положения кривошипа должен вырабатывать переменный ток при запуске двигателя, поэтому проверка выходного напряжения при запуске двигателя - еще один тест, который можно выполнить. При подключенном датчике измерьте выходное напряжение на соответствующих клеммах, проворачивая двигатель. Если вы видите не менее 20 мВ на шкале переменного тока, датчик исправен, а это означает, что неисправность, вероятно, связана с модулем, катушкой, проводкой или компьютером.

Датчики положения коленчатого вала на эффекте Холла обычно имеют три вывода; один для подачи тока, один для земли и один для выходного сигнала. Для подачи сигнала датчик должен иметь напряжение и заземление, поэтому сначала проверьте эти клеммы с помощью аналогового вольтметра. Выходной сигнал датчика можно проверить, отсоединив катушку и проворачивая двигатель, чтобы увидеть, выдает ли датчик сигнал напряжения. Стрелка вольтметра должна подпрыгивать каждый раз, когда жалюзи проходят через переключатель на эффекте Холла. Если наблюдать на осциллографе, вы должны увидеть прямоугольную форму волны (см. Выше), которая изменяется по частоте.

Если ваша диагностика обнаруживает неисправный датчик кривошипа, единственный выход - заменить его.В датчиках на эффекте Холла датчик должен быть правильно совмещен с кольцом прерывателя, чтобы генерировать чистый сигнал. Любое трение или помехи могут вызвать проблемы с холостым ходом, а также повреждение датчика. Магнитные датчики положения коленчатого вала должны быть установлены с надлежащим воздушным зазором, который обычно находится в пределах 0,050 дюйма от реактивного колеса на коленчатом вале.

ДАТЧИКИ ПОЛОЖЕНИЯ РАСПРЕДВАЛА

На многих двигателях с системой зажигания без распределителя и последовательным впрыском топлива датчик положения распределительного вала используется для информирования модуля управления двигателя о положении распределительного вала относительно коленчатого вала.Контролируя положение кулачка (что позволяет модулю управления определять, когда впускной и выпускной клапаны открываются и закрываются), модуль управления может использовать вход датчика положения кулачка вместе с входом датчика положения коленчатого вала, чтобы определить, какой цилиндр работает в двигателе. последовательность приближается к верхней мертвой точке. Эта информация затем используется модулем управления двигателем для синхронизации импульсов последовательных топливных форсунок, чтобы они соответствовали порядку включения двигателя. В некоторых случаях для определения угла опережения зажигания также требуется ввод от датчика положения распределительного вала.

Датчик положения распределительного вала может быть магнитным или на эффекте Холла и установлен на крышке привода ГРМ над шестерней распределительного вала, на конце головки блока цилиндров в верхнем распределительном устройстве или в специальном корпусе, заменяющем распределитель (в случае некоторые из приложений GM). Работа и диагностика практически такие же, как и у датчика положения коленчатого вала.



Вопросы о датчиках положения коленчатого вала:

Управляет ли датчик коленвала опережения зажигания?

Да.Датчик кривошипа выдает базовый сигнал синхронизации, который сообщает компьютеру двигателя об относительном положении поршней при вращении коленчатого вала. Затем управляющий сигнал используется компьютером двигателя для расчета угла опережения зажигания. Тот же самый сигнал датчика кривошипа также используется для определения момента впрыска топлива, а на двигателях, которые имеют регулируемое время клапана, для изменения момента распредвала по мере необходимости для оптимизации производительности, выбросов и экономии топлива.

Может ли неисправный датчик коленвала помешать запуску моего двигателя?

Да.Сигнал от датчика кривошипа сообщает компьютеру двигателя, что двигатель запускается. Если сигнал отсутствует, компьютер не может установить правильное время зажигания и синхронизацию топливной форсунки. Отсутствие сигнала датчика коленчатого вала также может препятствовать работе топливного насоса при проворачивании двигателя.

Может ли неисправный датчик кривошипа заглохнуть двигатель?

Да. Если сигнал от датчика кривошипа слабый или неустойчивый, компьютер двигателя может потерять опорную синхронизацию, что приведет к пропуску зажигания или остановке двигателя.

Почему не работают датчики запуска?

Датчик кривошипа может выйти из строя по одной из нескольких причин. Коррозия или повреждение проводки датчика могут помешать его сигналу. Коррозия, повреждение или несоосность спускового колеса, считываемые датчиком кривошипа, также могут нарушить сигнал. Внутренний электрический сбой внутри самого датчика, такой как обрыв проводки или короткое замыкание, или трещина в изоляции, может быть результатом производственного дефекта или воздействия чрезмерного тепла.

Где находится датчик кривошипа?

Расположение датчика кривошипа зависит от двигателя. Он может быть расположен в передней части двигателя рядом с гармоническим балансиром коленчатого вала, или может быть расположен в задней части двигателя рядом с маховиком, или он может быть расположен где-нибудь в нижней средней части блока двигателя, чтобы он мог читать зубчатое колесо спускового механизма на коленчатом валу.

Насколько сложно заменить неисправный датчик кривошипа?

Зависит от расположения датчика.Если до него относительно легко добраться, его можно просто заменить. Ослабьте болт, удерживающий датчик на месте, вытащите его и вставьте новый датчик. Однако на некоторых автомобилях датчик действительно скрыт под землей, и до него трудно добраться. Перед заменой датчика, возможно, придется удалить другие компоненты.

Сколько стоит новый датчик кривошипа?

Это зависит от года выпуска / марки / модели вашего автомобиля и от того, где вы покупаете новый датчик. Сменные датчики для некоторых автомобилей (в первую очередь европейских производителей класса люкс) обычно дороже, чем датчики для более распространенных отечественных, корейских и японских производителей.Цены могут варьироваться от менее 20 долларов за новый датчик кривошипа до более 200 долларов! Будьте готовы заплатить самую высокую цену, если купите датчик кривошипа у дилера нового автомобиля. Розничные магазины автозапчастей и интернет-магазины обычно предлагают лучшие цены. Мы советуем приобретать датчик NAME BRAND (например, ACDelco, Bosch, Denso, NAPA, Wells и т. Д.) Или оригинальные запасные части OEM. Избегайте недорогих безымянных датчиков, которые часто являются дешевыми подделками, которым не хватает долговечности, как у OEM или фирменных деталей.

Сколько будет стоить замена датчика кривошипа?

Это зависит от того, где у вас ремонтируют автомобиль (если вы не делаете это самостоятельно).Помимо стоимости самого датчика, вам придется заплатить плату за установку датчика. Плата за труд будет варьироваться в зависимости от времени, необходимого для замены детали. Замена легко заменяемого сенсора может занять всего 20 минут или меньше, в то время как сенсор, который действительно сложно достать, может занять до часа. Тарифы на рабочую силу в магазине обычно колеблются от 75 до 125 долларов в час. Продавцы новых автомобилей и специалисты по импорту обычно взимают самые высокие ставки оплаты труда, в то время как независимые ремонтные мастерские обычно взимают меньшую плату.Таким образом, ваш общий счет за ремонт может варьироваться от менее 100 долларов до более 300 долларов.




Статьи по теме:

Двигатель не запускается, нет искры

Системы зажигания с защитой от катушки (COP)

Системы зажигания без распределителя (DIS)

Системы зажигания без распределителя (многокатушечные)

Анализ датчиков двигателя

Понимание систем управления двигателем

Модули управления трансмиссией (PCM)

Все о бортовой диагностике II (OBD II)

Обнуление диагностики OBD II

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

Нужна информация в заводском руководстве по обслуживанию вашего автомобиля?

Mitchell 1 DIY eautorepair manuals




Sensor Guide охватывает основы датчиков двигателя.
Хороший обучающий и справочный ресурс!

Как заменить датчик положения коленчатого вала

Стоимость замены датчика положения коленчатого вала

Итак, вы закончили тестирование текущего датчика положения коленчатого вала и определили, что он действительно вышел из строя. Теперь вам нужно заменить его. Замена датчика положения коленчатого вала механиком может обойтись довольно дорого. Сколько точно будет стоить как детали, так и рабочая сила, может сильно варьироваться от одной модели к другой и от одного механика к другому.То же самое и с дилерским центром. Стоимость самого датчика кривошипа и трудозатрат, который потребуется для его замены, будет варьироваться, и есть некоторые датчики кривошипа, которые нельзя заменить за пределами дилера, потому что для их программирования требуются специальные инструменты. Если датчик коленвала вашего автомобиля не попадает в эту категорию, это ремонт, который вы можете сделать сами!

Хотя датчик положения коленчатого вала - довольно сложное оборудование, и вас может напугать идея заменить его самостоятельно, но, вероятно, вам не стоит этого делать. Имея хороший набор инструкций, подходящие инструменты и приложив определенные усилия, вы можете самостоятельно заменить датчик коленчатого вала. Стоимость замены датчика кривошипа будет намного меньше, если вы сделаете это самостоятельно, а не возьмете его в другое место, чтобы кто-то другой сделал ремонт, поскольку вы будете платить только за стоимость деталей, а не за труд. Кроме того, 1A Auto предлагает большой выбор высококачественных сменных датчиков положения коленчатого вала для многих марок и моделей по отличной цене, чтобы помочь вам сэкономить еще больше денег на этом ремонте.

Основные этапы замены датчика коленчатого вала


Датчики

действительно различаются от одного автомобиля к другому, поэтому вам следует отслеживать набор инструкций, специфичных для вашей модели. При этом многие элементы замены датчика коленвала остались прежними. Ниже приведены некоторые общие инструкции, которые дадут вам довольно хорошее представление о том, как работает этот процесс.

Снятие датчика положения коленчатого вала

В первую очередь датчик положения коленчатого вала - это электрическая часть.В целях безопасности перед началом работы необходимо отсоединить отрицательный кабель аккумулятора. Следующим шагом будет поиск и доступ к датчику положения коленчатого вала. Во многих случаях датчик устанавливается в крышке привода ГРМ на передней части двигателя, иногда на крышке раструба трансмиссии, а иногда сбоку от двигателя. Возможно, вам придется удалить некоторые другие детали, прежде чем вы сможете добраться до датчика. Если датчик установлен в передней части двигателя, возможно, вам придется снять змеевик и шкив коленчатого вала.Если он установлен на трансмиссию, вам придется снять стартер. Короче говоря, удалите все, что находится между вами и датчиком.

Большинство датчиков положения коленчатого вала имеют три провода: вход, выход и заземление. Датчик не будет работать, если они неправильно подключены, поэтому вам нужно записать, какой провод куда идет, прежде чем отключать их. Вы можете сделать снимок, нарисовать себе схему или пометить провода лентой и маркером.Затем вы можете отключить их.

Датчик удерживается на месте одним или двумя болтами. Удалите их, и вы можете снять датчик. Если датчик не выдвигается легко, возможно, придется его вытащить. При этом будьте очень осторожны, так как царапины на блоке двигателя могут привести к неправильной установке при установке нового датчика на место. Инструмент для снятия зажима дверной панели действительно может быть здесь полезен.


Установка нового датчика положения коленчатого вала

На этом этапе вы готовы к установке нового датчика.Подключите провода в том же порядке, что и соответствующие провода старого датчика. Затем установите новый датчик на место и установите крепежный болт. Затем вам просто нужно заменить все части, которые вы сняли, чтобы получить доступ к датчику. Если после замены вы обнаружите, что ваш двигатель по-прежнему не запускается, дважды проверьте правильность подключения датчика.

Опять же, процедура замены датчика положения коленчатого вала варьируется от автомобиля к автомобилю, но эти советы должны дать вам общее представление о том, как выполняется работа.

Просмотрите другие статьи о датчиках положения коленчатого вала:

Проверка и замена датчиков положения коленчатого вала на мотоциклах

Как заменить датчик положения коленчатого вала (он же датчик вращения) на мотоцикле

Неделю назад перестал гореть мой новый для меня 1998 Ducati 900SS Supersport. Сразу после того, как я выставил его на продажу, я понял, что всегда езжу на 1098S. Классика!

В процессе я многое узнал о важной части электронного зажигания, называемой «датчиком положения коленчатого вала».Они являются частью не только каждого мотоцикла с электронным зажиганием, но и автомобиля тоже. Я в основном имею дело с мотоциклами, так что это моя точка зрения.

Датчик положения коленчатого вала снят с моего Ducati 900SS, т. е. такой же, как на Monster 900, то есть

. Есть много причин, по которым старый мотоцикл может не заводиться. Обычно это

  • Ослабленный провод (они очень сильно вибрируют… особенно мои старые мотоциклы Ducati)
  • Перегоревший предохранитель - иногда указывает на что-то худшее, но иногда просто на неисправный предохранитель
  • Плохой топливный насос
  • Ослабленный провод на ECU
  • Перегоревшее реле или соленоид стартера
  • Неисправность стартера или обгонной муфты стартера
  • Неработающая система зарядки (неисправная аккумуляторная батарея, обмотка генератора / статора или блок регулятора / выпрямителя)
  • Плохой провод, который где-то сдавлен
  • Сжатое топливо линия (кровавые штуки всегда сжимаются, когда вы перемещаете бак вверх и вниз)

Ряд других проблем, таких как плохая катушка, плохой инжектор или провод, или изворотливые кислородные датчики, могут вызвать проблемы с работой.Но они не вызывали (или вызывали редко) отказ при запуске.

Итак, я ознакомился с тем, где находятся все эти детали на 900 Supersport. Слава богу, все это оформлено лучше, чем мой старый Monster M900.

Я испытал то же самое на других мотоциклах - Ducati, старой Honda (мой оригинальный CB900F), некоторых других здесь и там. Системы запуска в целом одинаковые, только по разному.

Проблема была в том, что после проверки всех возможных причин не запускаемого мотоцикла я не нашел неисправности, и он все равно не заводился.

Ну, я. Вот почему я создал этот сайт - как отдушину. Я люблю учиться и делиться тем, что другим может быть полезно. Если вам нравится то, что вы здесь читаете, и вы такая же одержимая фракция, как и я, возможно, вы захотите узнать, когда я опубликую больше. (Проверьте последнюю версию, чтобы понять, что вы увидите.)

Подробнее о проблеме «мой мотоцикл не заводится»

Сказать, что мотоцикл «не заводится», на самом деле является лишь описанием окончательного вывода , а не симптомов.

Чтобы лучше диагностировать, вы должны уметь подробно описывать, что происходит.

Обычно есть всякие информативные вещи, например

  • Что-нибудь загорается?
  • Заправляется ли топливный насос?
  • При нажатии на стартер что-нибудь движется?

И так далее. Я должен написать более полный пост о том, как починить не заводящийся мотоцикл, позже!

В данном случае:

  • При включении ключа загорается приборная панель, и топливный насос заполняет рампу форсунки (жужжание… щелчок). По крайней мере, это означало, что отказал не основной предохранитель, ни предохранитель топливного насоса.(Кроме того, ствол зажигания работает!)
  • При нажатии на кнопку стартера двигатель перевернулся. Так что стартер работает, как и обжимной. Кроме того, я волновался, что, возможно, выключатель был сломан - я разобрал его, и все было в порядке.
  • Однако двигатель не сработал .

Это означало, что в цилиндрах не было искры или топлива - а может быть и того и другого!

Что еще может привести к тому, что велосипед вообще не заводится?

Самый простой способ убедиться, что проблема не в топливе, - это распылить немного «Начни, ублюдок!» спрей стартера за воздушным фильтром. Это ничего не дало. Так что даже с топливом нет искры. Что-то мешает искре.

Во-вторых, простой способ проверить отсутствие искры - это почувствовать запах газа в выхлопе. Не было. Несгоревшее топливо не отправляется.

Итак, я пришел к выводу: что-то говорило компьютеру не подавать топливо или искры в цилиндры .

Именно тогда я узнал о датчике положения коленвала.

Краткое знакомство с датчиком положения коленчатого вала

Датчик положения коленчатого вала сообщает ЭБУ, что двигатель вращается, и его положение, поэтому он может сказать: «Эй, дайте немного топлива и / или искру [в нужное время]»

Если датчик положения не посылает сигнал или если сигнал прерывистый, то ЭБУ прекращает подачу искры и топлива к поршням.ЭБУ не знает, когда подавать топливо или искру.

Те из вас, кто достаточно взрослый, чтобы помнить двигатели семидесятых годов, будут знать, что такое «точки» (или «временные точки»). Это был старый способ установки угла опережения зажигания. Вы также можете увеличить или замедлить отсчет времени, изменив точки. В наши дни это можно сделать, изменив карту в ECU.

Датчик положения коленчатого вала, он же датчик вращения, на Ducati Supersport 900 Схема деталей

В руководстве по запчастям (с веб-сайта Карла Солтера) он просто упоминается как «датчик», номер детали 552.4.009.1А (на моем 900SS).

Датчик положения кривошипа на моем мотоцикле Ducati расположен с левой стороны двигателя, прямо возле генератора.

Где датчик положения коленчатого вала на мотоцикле Ducati (справочная фотография из руководства) Где датчик положения коленчатого вала на моем Ducati Supersport 900

Датчик положения коленчатого вала обозначается как

  • Датчик вращения
  • Датчик положения коленчатого вала или кривошип датчик положения
  • Датчик времени (показывает, что он помогает)
  • Датчик скорости (вводит в заблуждение, tbh)

Общий принцип датчика положения коленчатого вала такой же, как и моменты времени. Датчик либо изменяет сигнал напряжения, либо размыкает и замыкает цепь (в зависимости от типа используемого датчика), в зависимости от приближающегося к нему металлического объекта - обычно колеса синхронизации, прикрепленного к коленчатому валу.

Как работает датчик положения коленчатого вала?

Датчик положения кривошипа - это датчик «эффекта Холла» (с большой буквы, потому что он назван в честь кого-то.)

Эффект Холла был назван в честь Эдвина Холла, который открыл его в конце 1800-х годов. Проще говоря, это электромагнитное явление, при котором в электрическом проводнике индуцируется напряжение в присутствии близлежащего магнитного поля.

Существуют различные типы датчиков Холла. Не все они представляют собой строго «эффект Холла» в первоначальной форме (речь идет только о металле и магнитах), потому что в некоторых из них используются полупроводники, которые были изобретены почти столетие спустя. Тип датчика, который наиболее часто встречается в двигателях мотоциклов (и автомобилей), включая мотоциклы Ducati, использует стационарный постоянный магнит и полупроводник, разделенные воздушным зазором.

Эти датчики работают, пропуская через полупроводник ток, который реагирует на изменение магнитного поля.Датчик размещен внутри двигателя. Внутри двигателя вращается кусок металла, который посылает на датчик синхронизирующие сигналы. Каждый раз, когда кусок металла проходит, полупроводник переключается в проводящее состояние или из него.

Как работает датчик положения коленчатого вала

Итак, резюмируя очень бойко… датчик эффекта Холла на мотоцикле подобен реле, которое переключается из положения «выключено» в положение «включено» каждый раз, когда проходит металл колеса синхронизации.

Эти сигналы включения / выключения отправляются в ЭБУ, который затем использует их в качестве входных данных для принятия решения о том, подавать ли искру на свечи или топливо к форсункам.

Признаки неисправного датчика положения коленчатого вала

Есть три способа, которыми неисправный датчик вращения может остановить работу мотоцикла.

Во-первых, неисправный датчик вращения может вообще остановить мотоцикл от стрельбы.

На некоторых мотоциклах слышно, как заправляется топливный насос, и загораются все огни… но искра топлива или не поступает в камеры.

Если вы едете, а он терпит неудачу, вы можете просто остановиться. Если вы припаркованы, это может привести к тому, что вы не сможете завести машину.

Во-вторых, плохой датчик вращения может стать причиной спотыкания. Это может быть с разными скоростями. Обычно это связано с резким падением оборотов. У меня это происходило постоянно на 4 000–4200 об / мин. Я читал о людях, у которых частота вращения колебалась в разных диапазонах. Некоторые говорят, что 5 000 или даже 8 000, с разными условиями, такими как «при любом открытии дроссельной заслонки» или «только при полностью открытой дроссельной заслонке».

В-третьих, еще один признак неисправности датчика положения - мотоцикл заводится и какое-то время едет… а затем глохнет. Это может быть что угодно: от «резкого старта» до нескольких оборотов, может быть, даже до 10-20 минут бега.

Я прочитал весь ассортимент и испытал пару. В этом случае мой Ducati Supersport 900 пробежал около 20 секунд, прежде чем споткнуться и выйти из строя.

Датчики положения коленчатого вала выходят из строя со временем. Несмотря на то, что они являются статическим компонентом без движущихся частей, после тысяч часов использования (при условии, что 20 000 км - это примерно 2-4 000 часов), промывание их горячим маслом изнутри картера может сказаться .

«Неисправный датчик положения коленчатого вала» на самом деле может не быть полностью неисправным датчиком. Воздействие всего этого тепла могло сделать датчик слабее, и в этом случае размещение его ближе к колесу синхронизации может иметь эффект. Однако это опасная игра ... вы можете закончить тем, что отрежете кусочки датчика, отправив их в двигатель через масло! Очень плохой!

Это также может быть слабый / неплотный / корродированный разъем . На старых мотоциклах, особенно на тех, которые пережили неподходящую погоду, разъем датчика положения коленвала, возможно, просто обнаружил слишком много пыли, масла, тепла или влаги. Проверить вилку.

И давайте не будем забывать, что опора двигателя - это динамичная машина, постоянно движущаяся и нагревающаяся / охлаждающаяся. Допуски меняются. Колесо ГРМ могло немного сдвинуться, или изменить форму (расшириться), или что-то еще.

Как проверить неисправность датчика положения коленчатого вала

Каждый датчик положения немного отличается.

Во-первых, в общих чертах, есть виды с двумя зубцами и с тремя зубцами.

Датчик положения коленчатого вала с двумя контактами посылает небольшое индуцированное напряжение.

Трехконтактный датчик положения коленчатого вала имеет напряжение и массу, подключенные к двум линиям, а сигнал выходит на другую.

Для проверки двухконтактных датчиков положения коленчатого вала:

  1. Снимите датчик с двигателя. Убедитесь, что двигатель остынет, иначе я не знаю, вы обожжетесь, и, возможно, вытечет масло!
  2. Подсоедините к датчику напряжения или мультиметру. Вам нужен только простой. Этот простой мультиметр Fluke надежен и полезен.
  3. Быстро переместите ферромагнитный металлический предмет (например, стальной болт или кусок железа) рядом с датчиком и от него. Используйте магнит (подойдет магнит на холодильник), если вам нужен более сильный сигнал.

Есть ли у вас выход напряжения? Хороший. Если нет, плохой датчик. (Или провода.)

Тестирование трехконтактных датчиков положения коленчатого вала

Тестирование трехконтактного датчика положения коленчатого вала концептуально аналогично, но вы должны подать напряжение и заземлить, а затем провести тест между сигнальной клеммой и землей.

Посмотрите на сам датчик. Есть ли на нем маркировка, указывающая, какие клеммы положительные, отрицательные и сигнальные?

Даже мой старый датчик 1998 года (производства Bosch, продаваемый Magneti Marelli) имел маркировку. Так что вполне вероятно, что и ваш тоже.

Если нет, ознакомьтесь со схемой подключения в руководстве.

Ремонт или замена неисправного датчика положения

Во-первых - проверьте проводку. Проводка или разъем для вашего датчика могут быть ослаблены. Иногда покачивание может снова запустить его; не то, на что вы действительно хотите положиться, поэтому вы все равно можете заменить его (или заменить всю проводку).

Во-вторых, проверьте воздушный зазор.

Характеристики воздушного зазора варьируются в зависимости от мотоцикла, но для обычно составляет 0,5–1 мм. На моем Ducati 900SS он составляет от 0,6 до 0,8 мм, но, конечно, он будет работать с меньшим зазором… только с риском контакта между колесом синхронизации и датчиком.

Существуют разные способы измерения воздушного зазора на разных двигателях. Лучше всего использовать щуп. Но это зависит от доступа в вашем конкретном двигателе.

Наконец, вы можете просто заменить датчик положения коленчатого вала полностью.

Самый простой способ получить замену CPS - это приобрести OEM-блок.

Но имейте в виду, что многие датчики положения на самом деле производятся третьими сторонами (например, Bosch), поэтому вы можете найти альтернативы, произведенные для других автомобилей, которые намного дешевле, чем OEM .

Например, для моего Ducati 900SS официальная часть 552.4.009.1A стоит 120 долларов США, если я покупаю ее у поставщика.

Смотрю на номер детали моего датчика положения коленчатого вала, чтобы я мог найти его на eBay

. Но это точно такая же деталь, которая используется в некоторых старых автомобилях Fiat или Alfa Romeo.Я поискал на eBay и нашел ту же деталь у поставщика из Великобритании. Мне действительно нужно ждать 2-4 недели, чтобы он прибыл, но именно поэтому у меня нет только одного мотоцикла!

Для старых моделей Monsters и Supersports (с двумя отверстиями, на которых написано «Marelli 8i3») номер детали такой же, как на Alfa Romeo 145 или 146, на Fiat Tip, Tempra, Ducato или Lancia Dedra. Номера деталей: Fiat 7679221, 7694335, 60603937; Альфа Ромео / Лянча: 60603937, 60810103, 7733001; FAE 79015; Meat & Doria 87074; Стандарт 18783.

Ducati Датчик положения коленчатого вала с одним отверстием

Для новых мотоциклов Ducati с одним отверстием сбоку (например, на моем Ducati 1098S) номера деталей: Fiat 46774532, 55187333, 7777960; Стандарт 18805, SEB414; Alfa Romeo 77872560; Magneti Marelli 4820171010; Lancia 77872560 и еще куча других.

Найдя подходящий альтернативный датчик положения коленчатого вала, вы сэкономите кучу денег. Возможно, вам просто придется подождать, пока он придет по почте!

Датчик положения коленчатого вала (CKP)

Общее описание
CKP - датчик, без которого работа системы впрыска топлива невозможна.Неисправности CKP неминуемо приводят к выходу из строя двигателя и машина не запускается. Датчик положения коленчатого вала (CKP) - электромагнитный датчик, с помощью которого система впрыска топлива осуществляет синхронизацию работы топливных форсунок и системы зажигания. Датчик СКР передает на бортовой контроллер сигнал о частоте вращения и положении коленчатого вала. Этот сигнал представляет собой серию повторяющихся импульсов электрического напряжения, генерируемых датчиком при вращении коленчатого вала. На основе этих импульсов бортовой контроллер управляет топливными форсунками и системой зажигания.

Внешний вид

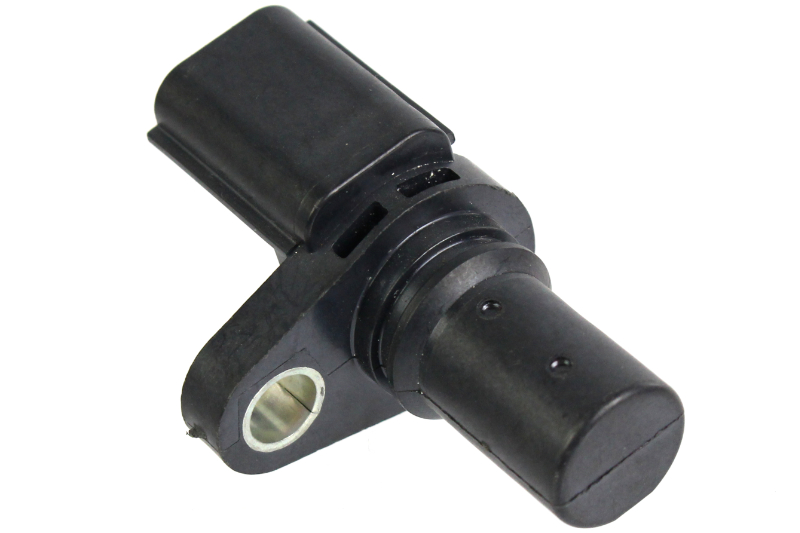

Типовой датчик СКР показан на рис. 1.


Фиг.1

Принцип работы зубчатого колеса коленчатого вала - пара датчиков CKP
CKP размещается на консоли к зубчатому колесу коленчатого вала.

Рис.2 Рис.3


Между датчиком и зубчатым колесом имеется воздушный зазор. Этот зазор должен составлять примерно 1 мм ± 0,4 мм и достигается подбором соответствующих шайб (рис.2 и рис. 3).
Зубчатое колесо коленчатого вала изготавливается в виде специального диска, который обычно имеет 58 зубьев на каждые 6 градусов. Два отсутствующих зубца используются для генерации импульса синхронизации (рис. 2 и рис. 3). Вращение коленчатого вала вызывает изменение магнитного поля датчика и тем самым создает импульсы напряжения. За счет синхронизации импульсов от датчика CKP бортовой контроллер определяет положение и скорость коленчатого вала и вычисляет точный момент срабатывания топливных форсунок и точный момент для образования искры.Начало 20-го зуба (после отсутствующих) зубчатого колеса совпадает с верхней мертвой точкой (ВМТ) первого и четвертого цилиндров.
Зубчатое колесо может быть литым, неметаллическим или демпферным (с резиновой изоляцией). За время эксплуатации автомобиля износа неметаллических зубчатых колес не наблюдалось. Единственное, за чем следует следить - не допускать попадания мелких частиц и грязи между зубами. Если зубчатое колесо с демпфером, его состояние следует контролировать на предмет повреждения демпфера, поскольку это может привести к проблемам с двигателем.При ремонте следует соблюдать осторожность, чтобы не допустить деформации зубчатого колеса, поскольку это может привести к поломке двигателя. Визуальное наблюдение за зубчатым колесом можно производить со стороны правого переднего колеса, как показано на рис. 4.


Фиг.4

Используемые типы датчиков
СКР делятся на два типа:

  • Индуктивный
  • Эффект датчика Холла

В индуктивных чувствительный элемент имеет намагничивающий сердечник и обмотку из медного проводника, установленную на изолированной катушке.

Датчики Холла используют «эффект Холла», выражая воздействие магнитного поля на полупроводниковый датчик.

Типичные признаки неисправности CKP и зубчатого колеса коленчатого вала
В случае отказа CKP или зубчатого колеса коленчатого вала бортовой контроллер регистрирует событие неисправности и включает контрольную лампу «CHECK ENGINE». К неисправностям этих элементов можно отнести следующие симптомы:

  • неустойчивый холостой ход
  • самопроизвольное увеличение и уменьшение оборотов двигателя;
  • остановка двигателя;
  • двигатель не заводится;
  • плохая работа двигателя;
  • стук при разгоне;
  • Пропуски зажигания в двигателе.

На рис.5 и рис.6 показано зубчатое колесо коленчатого вала с поврежденным демпфером. Этот отказ делает невозможной правильную синхронизацию фаз впрыска и зажигания, так как внутренняя часть смещена на зубчатое колесо и, следовательно, фазы впрыска и зажигания смещены друг к другу.


Рис.5 Рис.6

Порядок проверки состояния CKP

  1. Выполните внешний визуальный осмотр CKP и зубчатого колеса коленчатого вала.
  2. Проверить жгут CKP на предмет коррозии и повреждений.
  3. Убедитесь, что штифты ремня надежно закреплены на своих местах и ​​есть хороший электрический контакт.
  4. Убедитесь, что воздушный зазор между зубчатым колесом и датчиком CKP находится в установленных пределах.
  5. Отсоедините жгут датчика.
  6. Измерить омметром активное сопротивление между выводами CKP. Проверьте базу данных, каким должно быть значение измеренного сопротивления датчика для соответствующей марки и модели автомобиля.Если показание показывает чрезвычайно высокое сопротивление, это означает, что в датчике есть разрыв цепи. Нулевое или близкое к нулю показание означает короткое замыкание в катушке.

    ПРИМЕЧАНИЕ. Независимо от того, находится ли измеренное сопротивление в допустимых пределах, это не может служить доказательством того, что CKP сможет выдавать правильный сигнал.

Проверьте экранированный кабель CKP:

  • CKP может иметь экранированный кабель (не во всех случаях). Снимите муфту ремня безопасности.
  • Подключите один из щупов омметра к одному из выводов СКР (1 или 2).
  • Подключите другой зонд к клемме, соответствующей экрану. Показание должно стремиться к бесконечному сопротивлению.
  • Извлеките щуп из клеммы экрана и подключите его к земле. Чтение должно стремиться к бесконечности.
    Примечание. В некоторых системах экранированный кабель CKP соединен с кабелем обратной связи CKP, заземленным. В этом случае омметр покажет короткое замыкание, что является нормальным для данной системы . Изучите электрическую схему тестируемой системы, чтобы определить, как именно подключен CKP.
  • Вставьте разъем датчика.

Измерения с помощью осциллографа
- Датчик индуктивного типа -
Подключите активный конец измерительного щупа к одной из клемм CKP, а другой конец - к земле. Вы увидите картинку как на рис. 7 - при проворачивании двигателя и на рис. 8 - при работе двигателя на холостом ходу.


Фиг.7

Фиг.8

Обратите внимание на амплитуду электрических импульсов при запуске двигателя и на холостом ходу.В первом случае амплитуда сигнала будет значительно ниже.
Таким образом можно определить работоспособность CKP, а также износ зубчатого колеса коленчатого вала. Пример износа зубчатого колеса показан на рис. 10. Рис.11 показывает высокий износ. В этом случае необходимо заменить зубчатое колесо коленчатого вала.



Фиг.10

Фиг.11

ПРИМЕЧАНИЕ: CKP - полярный датчик, и замена сигнальных клемм «Плюс» и «Минус» эквивалентна неисправности.
- Датчик Холла -
Картина, которую вы должны наблюдать в этом случае, выглядит следующим образом (рис.12).
