Неисправности рулевых наконечников: признаки и причины поломки

Наконечники рулевых тяг представляют собой шаровые шарниры, которые передают усилия от рулевых тяг поворотным кулакам и обеспечивают вращение колес. Срок их эксплуатации составляет примерно 100 тыс. км, однако он может оказаться значительно меньше, если авто эксплуатируется в жестких условиях. Поэтому рекомендуется проверять состояние этих элементов каждые 15 тыс. км. Поломка наконечников рулевой тяги приводит к нарушению курсовой устойчивости авто. Как же определить, что деталь сломалась?

Что ломается в наконечнике рулевой тяги чаще всего

Устройство этого элемента автомобиля довольно простое. Основой является корпус шарового шарнира. Что же ломается в наконечнике рулевой тяги? Обычно возникают следующие дефекты:

• износ платиновой втулки или сферической поверхности пальца;
• разрыв резинового пыльника;
• снижение упругости пружины.

Поломка пальца шарнира случается реже всего и только в очень запущенных случаях. Такая неисправность наиболее опасна, поскольку колесо выворачивается, а автомобиль становится неуправляемым.

Износ шарнира происходит постепенно. Обычно он изготавливается из тефлона, который становится тоньше со временем, в результате этого создается люфт пальца в корпусе.

Причины преждевременного износа

Даже при осторожной манере езды по хорошему дорожному покрытию отдельные элементы рулевой все равно приходится периодически менять. Но иногда потребность в замене возникает раньше времени.

Причины преждевременной поломки:

• экстремальная езда – быстрое движение и совершение маневров на неровном дорожном покрытии, резкое вращение руля. В этом случае на рулевой наконечник оказывается значительная нагрузка;
• передвижение по дорогам с плохим покрытием;
• переезд препятствий, совмещенный с поворотом;
• поворот руля, когда автомобиль неподвижен. В этом случае нагрузка на составляющие рулевой системы увеличивается до 1 т;
• постоянные температурные перепады;
• воздействие агрессивной химии.

Иногда вкладыш повреждается по причине неквалифицированной замены запчасти в сервисном центре.

Признаки поломки

Выявить неисправности системы рулевого управления несложно − ухудшается управляемость автомобиля, водитель слышит посторонние шумы. Вот основные признаки неисправности:

1. Затрудненное вращение рулевого колеса, биение. Биение становится явно выражено, когда авто едет по неровной дороге или объезжает препятствия.
2. Люфт руля. Это наиболее частый признак. Он заметен, даже когда авто едет по ровной дороге. Сломанный рулевой наконечник начинает уводить авто в сторону, если ненадолго бросить руль.
3. Глухой стук при переезде неровных участков дороги, особенно на поворотах.
4. Порванный пыльник. Через него в механизм проникают загрязнение и влага.

Перед тем как приступить к полной диагностике, стоит протестировать автомобиль на разных дорожных покрытиях и разных скоростях. Понаблюдайте, как работает рулевой механизм. Как правило, стуки слышны лишь с одной стороны, поскольку наконечники редко ломаются одновременно.

Если вы заметили хотя бы один из указанных выше признаков, следует выполнить диагностику рулевых наконечников в сервисном центре. В зависимости от результатов выполненной процедуры будет принято решение о замене наконечников или иных компонентов системы рулевого управления.

Когда следует менять рулевые наконечники

Уже через 20–30 тыс. км пробега эти элементы могут износиться. Полная их замена может потребоваться в следующих случаях:

• наблюдается сильный люфт шарнира;
• вкладыш шарнира значительно износился;
• произошло нарушение целостности пальца, резьбовой части.

Ремонт детали целесообразен лишь в том случае, когда нарушена целостность пыльника, разрушены стопорные кольца, наблюдается незначительное загрязнение или вымывание смазки.

Игнорирование проблемы может привести к повышенному износу некоторых деталей автомобиля, а также снижению безопасности, которое в итоге может привести к ДТП. Например, обрыв рулевого наконечника при езде на высокой скорости может закончиться тем, что автомобиль вылетит на встречку или улетит в кювет.

Также могут возникнуть технические проблемы:

• неравномерный и быстрый износ покрышек;
• нарушение углов установки колес;
• усиление нагрузки на рулевую рейку.

Дефекты этой детали могут привести и к более опасным последствиям:

• ухудшению управляемости авто;
• нарушению его курсовой устойчивости;
• потере управления.

Не стоит ждать, когда рулевые наконечники полностью выйдут из строя. Износ металла неизбежен, в механизм постоянно попадают загрязнения и другие повреждающее частицы − все это приводит к тому, что в определенный момент времени наконечник уже не может нормально работать. В результате вы рискуете оказаться в ситуации, когда при езде на высокой скорости у вас полностью откажет руль.

Несмотря на то, что строение рулевого колеса у современных авто примерно одинаковое, процесс снятия наконечника может быть разным.

Выполнять эту процедуру самостоятельно не рекомендуется. Лучше обратиться в РОЛЬФ Сервис. Компания является официальным дилером более чем 22 автомобильных брендов, поэтому имеет собственные склады с оригинальными запчастями, а также профессиональное оборудование. Работы выполняют опытные специалисты. Они проведут диагностику наконечника рулевой тяги, при необходимости демонтируют его и установят новую деталь по заводским правилам производителя.

31.10.2022

Рулевые наконечники: проверка, неисправности, замена.

Существует несколько видов рулевых механизмов, но всегда найдется общая деталь – это рулевой наконечник. Основная задача состоит в том, чтобы передать определенное движение с рулевой тяги на поворотный «кулак». В зависимости от конфигураций, может быть от 4 до 6 деталей.

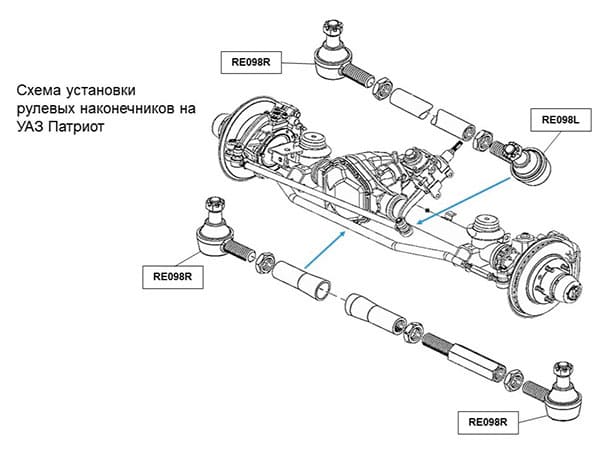

К примеру, если тип рулевой системы реечный (их большинство), то наконечников будет четыре, по 2 на тягу (тяги 2). Если механизм, так называемого «червячного» типа, будет шесть, по два на тягу (тяг 3).

Наконечник рулевой Хонда Цивик 2008

Устройство

Имейте виду, что в зависимости от конфигурации рулевой системы, они могут отличаться формой и размером. Шток может быть, как разным по длине, так и иметь изгибы, как в горизонтальном, так и в вертикальном положении. Поэтому важно помнить, если есть изгиб, то деталь не взаимозаменяемая с такой же, но с другой стороны.

Если по форме изначально они одинаковые, нет никаких изгибов, то можно без последствий заменить с одной стороны на другую.

Запомните, основные компоненты:

• Непосредственно корпус, в который ввинчивается рулевая тяга.

• «Палец», как правило, на большинстве моделей предусмотрена резьба или другой тип соединения, к примеру, шпилька.

• Корпус для шарнира, используют износостойкий металл для долгой службы.

Устройство

• Различные стопорные кольца, которые предотвращают выскакивание «пальца», пружины (для надежной фиксации вкладышей) и вкладыши.

• Гайка «пальца», достаточно важная деталь, без неё невозможно закрепить наконечник на «кулаке».

• Пыльник. Резиновая накладка, защищающая устройство от попадания грязи, пыли, песка, влаги.

Забегая наперед, хотелось бы уточнить о важности поддержания в целостном состоянии этого пыльника. В противном случае, выход из строя неизбежен. Как правило, в большинстве случаев поломки, образуются из-за разрушившегося пыльника и попадания туда посторонних предметов.

Разрушенный пыльник рулевого наконечника

Практически все устройства имеют одинаковую форму, вне зависимости от модели автомобиля. Единственные исключения могут быть, только по формату используемого материала для производства. К примеру, для внедорожников требуются более износостойкие детали, с повышенной защитой, в связи с особыми условиями возможной эксплуатации.

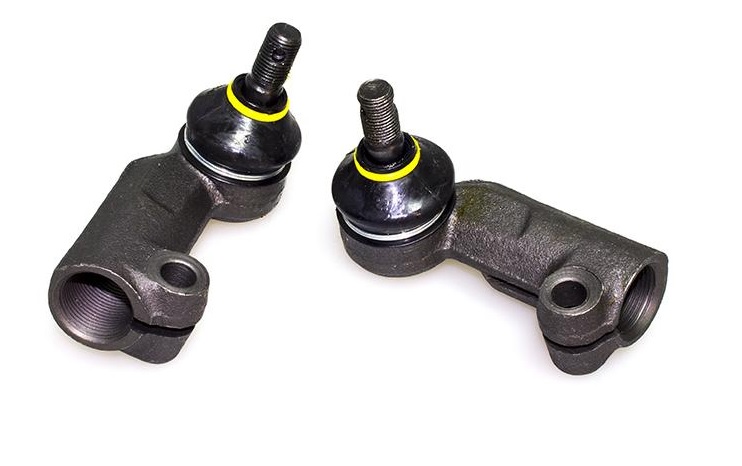

Виды рулевых наконечников

В зависимости от того, какой тип:

• Обслуживаемый.

• Необслуживаемый.

Зависит это, есть ли на опорной крышке специальное отверстие для заливки смазки. Как понимаете, у обслуживаемых, такое отверстие имеется, что позволяет периодически добавлять смазку. У второго варианта такой возможности нет, поэтому по окончанию смазки, их выбрасывают, потому что ремонтопригодность нулевая.

Существует вторая группа подразделения:

• Разборные.

Разборный, обслуживаемый наконечник с возможностью шприцовки

• Неразборные.

Необслуживаемые и неразборные рулевые наконечники

Разборные имеют резьбу на нижней крышке (под «пальцем»), что позволяет заменять отдельно сам шарнирный механизм или вкладыш (резиновая или тефлоновая деталь, плотно фиксирующая «палец» в «чашке»). В современных автомобилях, такой принцип уже трудно встретить, ведь по безопасности они серьезно уступают неразборным деталям. Если в автомобиле вышел из строя наконечник, следует осмотреть, есть ли резьба на крышке или же стопорное кольцо. Если не обнаружите что-то подобное, можно смело выбрасывать такую деталь в утиль.

Неисправности

Зачастую, проблем с ними не возникает, особенно если они новые, чего не сказать об изношенных деталях. В процессе работы, вкладыши обязательно стачиваются или деформируются, отчего появляется заметный люфт. Виду чего «палец» уже изрядно болтается в корпусе. При усугублении ситуации, он попросту может вырвать «стопор» и выскочить.

Имейте виду, что наконечник может привести к достаточно серьезным последствиям, может сломаться тяга, что поведет за собой более плачевные последствия, вплоть до аварии. Вы в принципе теряете контроль над машиной, без возможности даже вывернуть колеса.

Как правило, ресурс при правильной эксплуатации достаточно большой, однако не нужно забывать об особенностях дорожного покрытия, что напрямую влияет на долговечность. Ресурс, в среднем не превышает 100 000 км, не редко, что и на новых автомобилях, детали ломаются.

Признаки неисправностей и как проверить?

Основные признаки:

• Значительное ухудшение управляемости.

• Появление глухих стуков, особенно в поворотах.

• Отдача в руль, даже при самых небольших неровностях.

Если вы заметили, что-то из списка, не стоит усугублять, проверьте все ли в порядке с узлом. Сделать это в домашних условиях, достаточно просто. Операцию лучше проводить с помощником. Итак, от вас необходимо наличие ямы, эстакады или просто поставить «передок» на какую-то возвышенность, чтобы была возможность подлезть под него. Ставим на «ручник», обязательно заглушите машину. Человек в салоне крутит руль, второй в это время, внимательно следит за ходом наконечника. Люфт будет заметен даже визуально, не говоря уже о тактильных прикосновениях.

Кроме того, при проверке внимание обращайте не только на наличие люфта, но и на целостность пыльников, соединения с «кулаком», также обращайте внимание на саму втулку (ось), куда вкручивается тяга. Не редко, что происходит «облом» в том месте или появляется трещина.

Как заменить?

Особых знаний в этом деле не понадобится. Главное обзаведитесь инструментом, с ним легче, речь идет о съемнике, такой элемент, по виду напоминающая «лопатку», позволяет без серьезных повреждений снять деталь. Итак, ваши действия:

1. Поднимаем машину.

2. Снимаем колесо, иначе будет закрыт доступ.

3. Откручиваем гайку на «пальце». Важно её не снимать полностью, она позволит легче «орудовать» съемником.

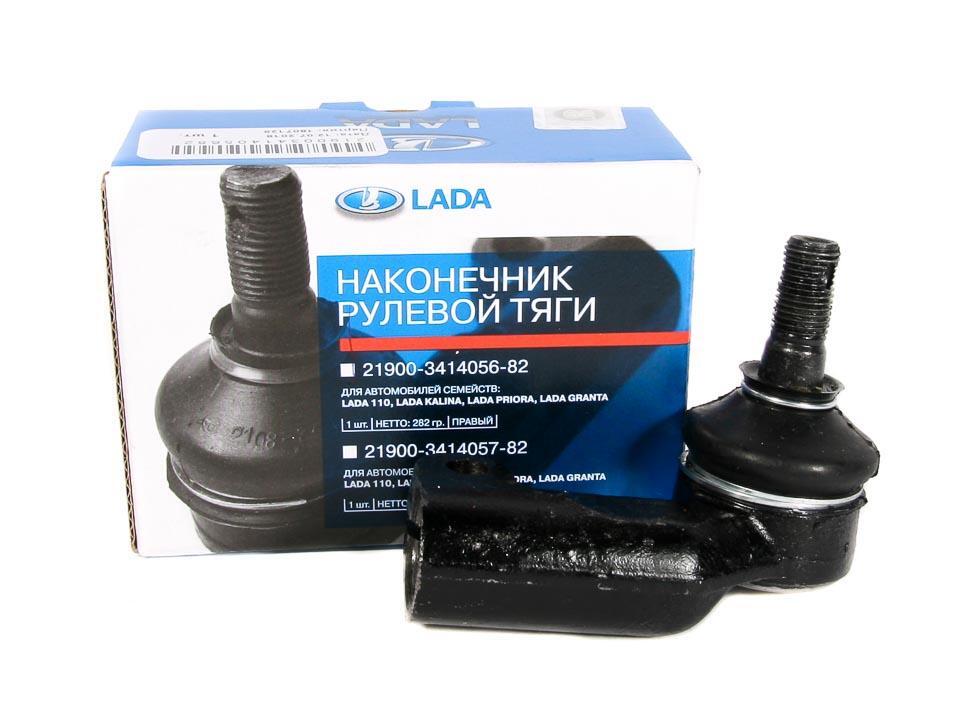

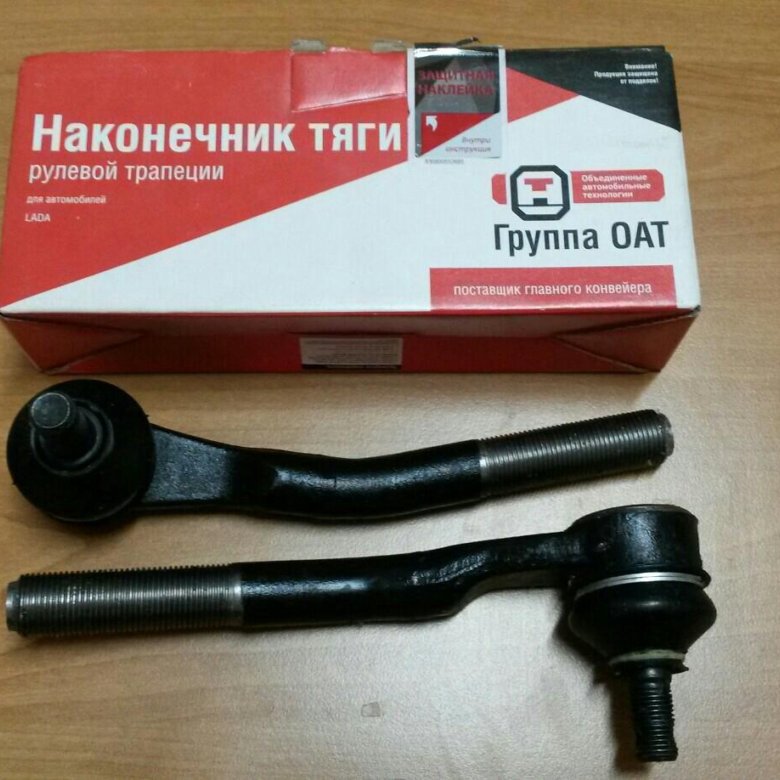

На фото — рулевой наконечник Лада Приора. Фото — drive2.ru

4. С помощью съемника выдавливаем наконечник. Если такого приспособления нет, можно обойтись молотком, но будьте аккуратны.

Выдавливаем палец

5. После того, как сняли его с крепления «кулака», откручиваем контргайку на тяге.

Не забудьте поставить метку на тяге, в каком месте была зафиксирована гайка. Чтобы обойтись без последующей регулировки развала.

6. Снимаем и ставим новую деталь по меткам. Желательно, когда будете выкручивать старую деталь, посчитать, на сколько оборотов было закручено.

В заключении хотелось бы сказать, что очень важно периодически проверять исправность этой детали, чтобы уберечь автомобиль от гораздо серьезных проблем и аварий. Проверка на самом деле «минутное» дело, с учетом, что ничего сложного в механизме нет, ремонт можно произвести и самостоятельно.

Automotive — Поворотный кулак — Tungaloy-NTK America Inc.

Поворотный кулак является одним из компонентов, составляющих автомобильную систему рулевого управления. Он содержит ступицы колес (или шпиндели) и прикрепляется к компонентам подвески и рулевого управления автомобиля для передачи движений рулевого колеса на передние колеса. Этот компонент, критически важный для безопасности и устойчивости передней подвески, требует качественной обработки поверхности, прецизионных радиусов и идеально обработанной плоскостности.

Традиционно поворотный кулак изготавливается из ковкого чугуна или кованой стали; однако из-за недавней тенденции к легкости все больше автомобилей оснащаются алюминиевыми поворотными кулаками.

Поворотные кулаки бывают всех форм и размеров. Благодаря обширному каталогу продукции, а также возможности предоставить индивидуальные инструменты для сверления, развертывания и фрезерования пазов, Tungaloy предлагает оптимальные решения для всех требований.

• Ключевые точки
• Решения для обработки

Проблемы обработки

• Использование малых сил резания для снижения вибрации и повышения эффективности при повышенных скоростях резания и подаче
• Для обеспечения безопасности процесса с оптимальной геометрией инструмента для обработки сложных и менее жестких заготовок
• Для достижения высокого качества и короткого времени цикла при минимальных затратах на деталь

Ключевые точки

Поворотные кулаки обычно изготавливаются в один или два установа на обрабатывающих центрах; поэтому поставщикам инструментов часто приходится поставлять специальные инструменты, которые объединяют несколько операций, чтобы сократить время цикла, а также сохранить ограниченное количество позиций инструментов, доступных в инструментальном магазине.
Компания Tungaloy может предложить ряд специализированных инструментов для фрезерования пазов, растачивания, сверления и развертывания:

1. TungTri: Индивидуально подходит для обработки обратной стороны рулевого рычага, требующей снижения сил резания и качества поверхности.
   Пластины обеспечивают легкую резку без вибрации. Корпус фрезы имеет угол в плане 90 градусов, что обеспечивает минимальное вмешательство при обработке вблизи стенок заготовки

подробнее

2. Цельная коническая развертка : Готовое коническое отверстие.

3. Расточный инструмент: Используя индивидуальные комбинированные инструменты, производитель может объединить несколько операций в один процесс и сократить время цикла без ущерба для результата обработки

4. SwissBore – Специальное решение для чистового растачивания: Цифровая система инструментов для чистового растачивания с точностью настройки 0,001 мм в диаметре. Система прямого измерения расстояния без люфта.
   • Для всех расточных головок можно использовать один цифровой дисплей с подсветкой для четкого отображения
   • Расточная головка со сквозной подачей СОЖ улучшает контроль над стружкодроблением.

подробнее

5. SolidMeister – VariableMeister / SolidMeister – Специальные предложения:
   • Усовершенствованная конструкция спирали с переменным шагом и переменным шагом может работать с большой скоростью съема материала, обеспечивая превосходную чистоту поверхности и сокращение времени цикла, обеспечивая при этом безопасность процесса

подробнее

6. DrillMeister: Сокращает время смены инструмента и затраты на управление. DrillMeister с индивидуальным адаптером для снятия фаски позволяет одновременно снимать фаски и сверлить.
   • Предлагает различные буровые головки
   • Обеспечивает большую гибкость для удовлетворения запросов на инструменты для конкретных приложений и слияния операций

подробнее

Решения для обработки

Сверление

DrillForce-Meister

• Система сверл со сменными наконечниками для повышения производительности и безопасности процесса изготовления отверстий большого диаметра. Уникальный метод зажима наконечника позволяет легко и быстро менять наконечник, не снимая инструмент со шпинделя станка.
• Наконечник с плоской кромкой 180° для продуктивного растачивания
• Наконечник сверла можно снять без полного снятия зажимного винта с корпуса

подробнее

SolidDrill

• Оптимальная геометрия режущей кромки в сочетании с наиболее подходящим сплавом для превосходного качества деталей

подробнее

Нарезание резьбы

Нарезание резьбы

• Нарезание резьбы с помощью вращающегося инструмента круговыми наклонно-направленными движениями позволяет избежать риска поломки инструмента и возможного брака деталей во время работы, а также повысить безопасность процесса.
• Предлагается в твердосплавном исполнении, со сменной головкой или со сменными головками

подробнее

Фрезерование

TungSpeed-Mill

• Высокоскоростная торцевая фреза с PCD, предлагающая уникальную линейку пластин с геометрией, повышающую надежность пластины для различных операций обработки цветных металлов
Геометрия PCD
• обеспечивает устойчивость к излому при тяжелом прерывистом резании, длинная кромка для большей глубины резания или уникальная кромка для эффективного удаления заусенцев
• Уникальный метод регулировки пластины CamAdjust позволяет легко и быстро выровнять осевое положение пластины

подробнее

Tung-AluMill

• Инновационная пластина с V-образным дном обеспечивает надежность и высокую производительность при высокоскоростной резке. Геометрия пластин обеспечивает производительность при установке с большим вылетом.
• Твердосплавная вставка предотвращает нарост на кромке, обеспечивая зеркальное покрытие
• Широкий выбор радиусов вершины пластины обеспечивает оптимальную производительность при черновой и чистовой обработке алюминия

подробнее

TungMeister

• Серия концевых фрез со сменными головками, предлагающая широкий выбор профилей фрезерных головок
• Превосходная повторяемость для высокой точности деталей
• Нет времени наладки – смена инструмента может производиться без снятия хвостовика со шпинделя

подробнее

TungQuad

• С квадратными вставками малого размера
• Малый шаг для высокоэффективной обработки
• Предлагает корпуса фрез для обработки уступов и фасок

подробнее

НАЗАД

Поиск продуктов

Ресурсы

Часто задаваемые вопросыКОНТАКТЫ

Поворотные кулаки

Ступичные подшипники являются основой подвески автомобиля. Они поддерживают вес автомобиля, помогают удерживать колеса в выравнивании и позволяют колесам вращаться с минимальным трением. Но ступичные подшипники не могут выполнять свою работу без прочной точки крепления, а это поворотный кулак.

Что такое костяшка?

Поворотный кулак, также известный как шпиндель, представляет собой компонент подвески, в котором находится подшипник колеса, и соединение между колесом и системой подвески. В прошлом суставы обычно делались из стали, но сегодня их чаще делают из алюминия или другого легкого сплава для снижения веса.

В передней части автомобиля поворотный кулак будет поворачиваться в верхней и нижней точках поворота, когда водитель поворачивает рулевое колесо, изменяя направление движения автомобиля. В задней подвеске поворотный кулак не поворачивается, а вместо этого будет путешествовать вверх и вниз. Каждый раз, когда вы снимаете или заменяете ступичный подшипник, шаровую опору, наконечник рулевой тяги или рычаг управления, вы будете работать с поворотным кулаком.

Поскольку ступичные подшипники и поворотные кулаки работают вместе, иногда имеет смысл заменять их вместе. Этот тип сборки называется «нагруженный сустав». Почему клиент решил установить нагруженный поворотный кулак? В большинстве случаев дело сводится к одной из двух причин: поломке или времени.

Что может повредить костяшку?

Они могут быть повреждены во время аварии или столкновения, а также в результате сильного удара о бордюр или глубокую выбоину. Этот тип повреждения может изменить геометрию подвески, что приведет к искривлению рулевого колеса, неустойчивому ощущению рулевого управления при движении прямо или заклиниванию рулевого управления. Если оставить его в покое на достаточно долгое время, это может даже привести к ненормальному износу шин в будущем.

Поворотный кулак также может быть поврежден из-за отказа оси CV или ступичного подшипника. В данном случае я говорю о сценарии, в котором водитель игнорирует скрежет металла о металл из-за отказавшего ступичного подшипника и продолжает ездить очень-очень долго. Я уже видел такой сценарий в магазине раньше, и обычно он некрасивый. В конце концов, отверстие ступичного подшипника деформируется из-за дополнительной нагрузки, и весь поворотный кулак годится только на металлолом.

Есть еще одна вещь, которая может повредить поворотный кулак: чрезмерная затяжка шаровой опоры или наконечника рулевой тяги. Шаровые шарниры и наконечники рулевых тяг обычно имеют коническое седло, которое становится более тугим по мере затягивания крепежа. В старых поворотных кулаках, которые были сделаны из стали, это коническое отверстие держалось довольно хорошо, даже если застежка была немного перетянута. Но современные суставы из алюминия или сплава намного мягче, и они подвержены повреждениям от чрезмерного затягивания. Если соединение затянуто, но все еще не затянуто внутри конического отверстия, отверстие повреждено и необходимо заменить весь поворотный кулак.

А как насчет времени?

Итак, мы знаем, почему покупатель может заменить поврежденный сустав, но при чем здесь время? Это просто: время – деньги. Это относится как к клиентам DIY, так и к клиентам DIFM. Клиенты-сделай сам стараются как можно быстрее отремонтировать свой автомобиль и вернуть его на дорогу, особенно если это их единственный автомобиль. Клиенты DIFM стараются максимально повысить свою эффективность и обеспечить бесперебойную работу магазина. В любом случае, если у клиента возникнут проблемы, последствия могут дорого обойтись.

Особенно это касается запрессовываемых колесных подшипников. Этот тип подшипника довольно трудоемок для снятия и замены. После многих лет воздействия дорожного мусора, песка и соли они могут застрять внутри поворотного кулака. В крайних случаях снятие и замена запрессованного подшипника может занять больше времени и усилий, чем простая замена всего узла с нагруженным поворотным кулаком.

На автомобилях с алюминиевыми поворотными кулаками вокруг стяжного болта, осевой гайки или стопорного кольца может образовываться коррозия. Эта коррозия может чрезвычайно затруднить, если не сделать невозможным, удаление этой застежки. В какой-то момент с точки зрения времени и денег имеет смысл просто заменить весь поворотный кулак, а не увязнуть, пытаясь удалить упрямую застежку.

Преимущества нагруженных поворотных кулаков

Прежде всего, самое приятное в загруженном поворотном кулаке то, что он приходит к вам предварительно запрессованным, поэтому нет необходимости выпрессовывать старый подшипник, все зачищать и запрессовывать новый несущий. Нет никаких сомнений, если вы установили подшипник или ступицу на правильную глубину, или если вы непреднамеренно повредили что-то, приложив слишком много силы с помощью заводского пресса. Это огромное преимущество для самодельщиков, у которых может не быть необходимых инструментов для такого вида ремонта. Это также полезно для клиентов DIFM, поскольку позволяет им гораздо эффективнее управлять своим временем.

Клиенты могут подумать, что они могут сэкономить немного денег, только заменив ступичный подшипник и повторно используя поворотный кулак.
