Что такое ДСГ в машине: устройство, особенности, принцип работы

Сравнительно недавно производители начали активно устанавливать на автомобили роботизированные коробки передач вместо привычных автоматов и вариаторов CVT. Как известно, робот (РКПП) представляет собой механическую трансмиссию, в которой реализовано автоматическое включение/выключение сцепления, а также без участия водителя происходит выбор и включение нужной передачи.

Другими словами, коробка — робот является еще одной разновидностью автоматизированных трансмиссий, при этом дешевле в производстве, проще по конструкции, обеспечивает высокую топливную экономичность.

Содержание статьи

Роботизированная КПП ДСГ (DSG): что это такое

Итак, чтобы понять, что такое DSG, нужно сначала рассмотреть основные типы роботизированных коробок. В двух словах, роботизированная коробка передач может быть как «однодисковым» роботом (например, коробка АМТ), так и преселективной роботизированной КПП с двумя сцеплениями.

Обычный робот, который имеет только одно сцепление, похож по конструкции на МКПП, при этом включением/выключением сцепления и передачами управляет автоматика (при помощи электро и гидросервоприводов под контролем ЭБУ коробкой).

Такая конструкция проста, сама коробка передач достаточно надежна, однако при переключении передач возникает определенный дискомфорт, автомобиль «клюет» носом при интенсивном разгоне, однодисковый робот часто затягивает включение пониженной и повышенной передачи и т.п. Также в процессе эксплуатации быстро изнашивается само сцепление.

Коробка DSG: устройство и принцип работы

В свою очередь, DSG (Direct Shift Gearbox) является коробкой передач прямого переключения, разработанной специалистами Volkswagen. Если просто, это все та же механическая коробка, однако сцеплений уже два.

Более того, в такой коробке объединены сразу две механических КПП в одном корпусе. Для каждой из этих условных коробок предусмотрен свой диск сцепления.

При этом одна коробка отвечает только за четные передачи, тогда как другая за нечетные.

Чтобы переключиться выше или ниже на ступень, водитель (в случае с МКПП) или ЭБУ (в случае с однодисковым роботом) отсоединяет от маховика диск сцепления, затем включает передачу, после чего обратно подсоединяет диск сцепления. При этом крутящий момент на колеса не передается, пока диск сцепления не будет соединен с маховиком,  автомобиль заметно теряет в динамике, увеличивается расход топлива.

Если же говорить о ДСГ, например, когда автомобиль с такой КПП разгоняется, к вращающемуся маховику присоединено сцепление нечетного ряда передач, при этом диск четного ряда находится в разомкнутом виде. Далее, пока машина разгоняется на первой передаче, ЭБУ (блок Mechatronik) дает команду включить вторую на четном ряду.

Затем, уже в момент переключения, отсоединяется диск нечетного ряда и включается диск четного, при этом следующая передача аналогичным образом «готовится» к включению уже заранее.

Получается, если автомобиль движется, например, на 2-й передаче и дальше набирает скорость, по команде ЭБУ будет также практически полностью включена 3-я передача. В результате, когда наступит момент повышения передачи, полное переключение со 2-й на 3-ю занимает доли секунды, передачи переключаются очень быстро, поток мощности в момент переключения практически не разрывается.

Такая особенность работы четко отражена в названии данного типа КПП, так как коробку с двумя сцеплениями обычно называют преселективной (предварительный выбор и частичное включение следующей повышенной или пониженной передачи). В результате коробка DSG обеспечивает высокий уровень комфорта, присущий АКПП и вариаторам, а также динамику и топливную экономичность традиционной механики.

Виды коробок DSG: DSG-6 и DSG-7

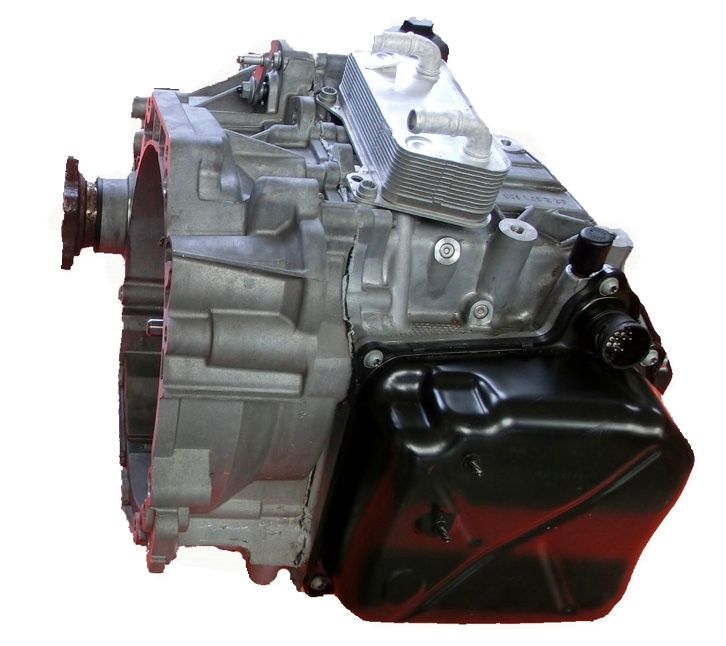

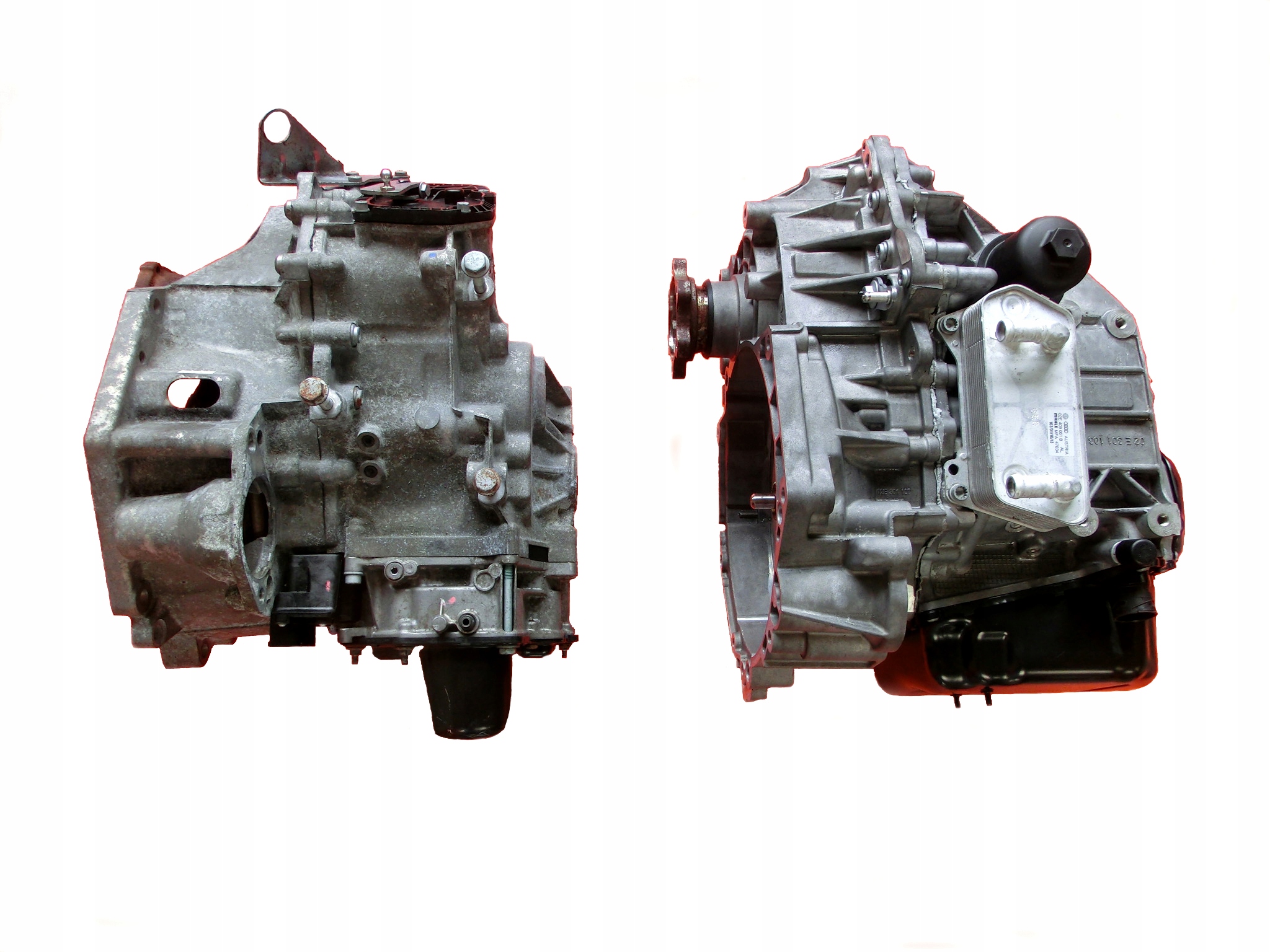

Коробки DSG  бывают 6-и и 7-и ступенчатыми. При этом DSG 6 является «мокрой», тогда как DSG 7 «сухой». Первый вариант  рассчитан на больший крутящий момент и ставится на мощные автомобили концерна VAG. Версия DSG 7 ставится на машины с менее мощными ДВС. Первой была разработана шестиступенчатая DSG 6.

Сцепление в такой коробке работает в масляной ванне. По этой причине данный тип КПП называется «мокрым». К недостаткам можно отнести потерю мощности из-за большого количества масла и необходимости реализации его подачи. Версия DSG7 появилась позже, имеет «сухое» сцепление. При  этом надежность такой конструкции снизилась, данный тип КПП имеет больше проблем и меньший ресурс.

Ресурс DSG и неисправности коробок ДСГ

Начнем с неполадок. Чаще всего проблема выражается в виде толчков при переключении передач. Причина — слишком резкое включение сцепления, машина начинает дергаться. Также при переключении передач могут возникать удары, скрежет. Еще одним вариантом может оказаться проблема потери тяги на машине с DSG, причем прямо в движении.

Как правило, такие неисправности больше присущи ДСГ 7 с сухим сцеплением. Такое сцепление подвержено быстрому износу, параллельно  определенные сбои дает и «Мехатроник» (ЭБУ коробкой).

В списке других проблем, связанных с данным типом КПП, следует выделить износ втулки валов, проблемы с вилкой выключения сцепления, неполадки по части электрики (контакты, выход из строя датчиков и т.д.). При этом важно понимать, что зачастую для негарантийного автомобиля работы по диагностике и ремонту DSG являются дорогостоящими, стоимость запчастей также высока.

Если же говорить о ресурсе, следует отметить, что на начальном этапе особых проблем с DSG 6 не наблюдалось в среднем, до 150-200 тыс.км. Однако после того как на многие модели VAG начали массово устанавливать DSG 7, количество обращений в гарантийный период на пробегах 60-80 тыс. км. заметно возросло.

В результате производитель запустил программу поддержки клиентов, продлив полную гарантию на коробку передач DSG 7 до 5 лет или 150 тыс. км пробега (в зависимости от того, что наступит раньше). В рамках данной программы все работы по ремонту (вплоть до полной замены агрегата) выполнялись бесплатно.

В дальнейшем программу свернули, ссылаясь на то, что инженеры VAG доработали  ПО для блока управления, внесли определенные изменения в конструкцию сцепления, то есть сделали ДСГ 7 более надежной.

Так или иначе, с учетом приведенной информации вполне логично предположить, что средний ресурс DSG 6 составляет около 200 тыс. км, тогда как для DSG 7 данный показатель составляет около 150 тыс. км.

Советы и рекомендации

Как видно, исправная коробка DSG способна обеспечить хорошую динамику разгона, комфорт и топливную экономичность. Другими словами, основные задачи, поставленные перед разработчиками в условиях топливного кризиса и жестких экологических норм, были решены.

При этом вопрос ресурса и надежности сознательно отодвинули на второй план. Простыми словами, даже относительно надежную DSG 6 быстро сменила DSG 7. При этом с учетом явных проблем, VAG все равно предпочел дорогостоящую программу гарантийных ремонтов и активное распространение информации о доработках DSG7 в целях повышения ее надежности банальному отказу от  данной КПП.

Другими словами, вместо возврата к DSG 6 или проверенному временем гидромеханическому автомату, производитель продолжает устанавливать DSG7 на многие популярные модели Volkswagen, Skoda, Audi и т.д., утверждая, что надежность коробки значительно повысилась.

На практике, целесообразность покупки автомобиля б/у с ДСГ многими опытными автолюбителями ставится под сомнение. Причем если речь идет о DSG 6, реальный пробег не превышает отметки в 100 тыс. км. и КПП работает исправно, тогда такую машину еще можно рассматривать к приобретению.

• Что касается DSG7, особенно первых лет выпуска, даже если такая коробка передач нормально работает, это не значит, что остаточный ресурс еще достаточно большой. Другими словами, нужно сразу готовиться к ремонту коробки передач, причем дорогостоящему.

Добавим, что хотя в самой коробке ломаться особо нечему (валы, шестерни и другие элементы «ходят» долго), однако с узлом сцепления, датчиками, исполнительными устройствами, электронным блоком управления, проводкой и целым рядом других механизмов, деталей и узлов могут возникать проблемы.

При этом в одних случаях может быть достаточно перепрошивки ЭБУ и замены сцепления, тогда как в других нужно менять дорогие и официально неремонтопригодные узлы.

Напоследок отметим, что еще одним минусом ДСГ, особенно DSG7 является их низкая ликвидность на вторичном рынке. Это значит, что такую машину, особенно премиальную модель с небольшим пробегом, можно купить дорого, однако выгодно продать потом уже не получится.

Если просто, большинство автолюбителей сегодня хорошо знают о проблемах данной коробки и попросту не рассматривают машины с  указанным типом КПП. Еще одним вариантом может быть попытка существенно снизить стоимость подержанного авто с DSG во время торга. Причина вполне очевидна, так как потенциальный покупатель отдельно учитывает стоимость возможного ремонта преселективного робота, причем такой ремонт может потребоваться совсем скоро.

Читайте также

Автомат дсг 6 в 2018 году надежность, отзывы владельцев, плюсы и минусы – Akpp Wiki

Роботизированная трансмиссия DSG является основной коробкой переключения передач для автомобилей входящих в состав VAG (Volkswagen, Seat, Skoda сюда же можно отнести Audi, правда там дсг называется S-tronic). Напомним, что на сегодняшний день существует три разновидности DSG – две с мокрым сцеплением и одна с сухим. К первому относится шестиступенчатая DQ250 и семиступенчатая DQ500, ко второму типу относится DQ200, которая получила сомнительную славу надежности.

В нашей сегодняшней статье нам бы хотелось подробно поговорить о ДСГ 6, обсудить ее надежность, поговорить об автомобилях которые оснащаются ей в 2018 году, спросим у владельцев их мнение то они думают о роботе его плюсы и минусы.

Какие авто оснащаются DSG-6

Прежде всего давайте познакомимся со списком новых автомобилей, которые оснащены шестиступенчатой дсг с мокрым сцеплением, которые продаются в России в 2018 году.

Skoda

Чешская марка, которая в данный момент принадлежит немецкому концерну, в результате чего вся техническая начинака у автомобилей полностью схожа с volkswagen. Робот со сцеплением в масляной ванне, устанавливается в основном на полноприводные, либо на мощные модели, к которым относится

• Kodiaq – на кроссовере робот доступен с 1.4 литровым бензиновым мотором мощностью 150 л.с. и полным приводом:
• Octavia и Octavia Combi – в обоих типах кузова DQ250 доступен с топовым для модели 1.8 литровым бензиновым мотором мощностью 180 л.с. и полным приводом
• Octavia Scout – по сути тот же универсал, только с увеличенным дорожным просветом и наличием пластиковой защиты по кругу кузова
• Octavia RS и Octavia Combi RS – данный спортивный автомобиль оснащен 2.0 литровым бензиновым турбомотором мощностью 230 л.с. и передним приводом
• Superb и Superb Combi – здесь шестиступка устанавливается на переднеприводную версию с 2. 0 литровым мотором мощностью 220 л.с. и на полноприводную версию с мотором того же объема, но мощностью 280 л.с.
• Yeti – на данной моделе робот доступен только с полным приводом и 1.8 литровым бензиновым мотором мощностью 152 л.с.

Volkswagen

У немецкого автопроизводителя имеется широкий список моделей с дсг 6, которые можно купить в 2018 году в России, к ним относятся:

• Caddy – компактвэн, который не так часто можно встретить на дорогах нашей страны, виной всему достаточно высокая стоимость, хотя автомобиль отличный. На данной модели 6-ти ступенчатая коробка доступна с 2.0 литровым 140 сильным дизельным двигателем и полным приводом.
• Caddy Maxi – как можно догадаться по названию, это увеличенная в размерах версия немецкого компактвэна, робот здесь также доступен с 2.0 дизельным мотором и полным приводом.
• Passat и Passat Variant – к сожалению до российского рынка добрались лишь варианты с передним приводом и 2. 0 литровым дизелем мощностью 150 л.с.
• Tiguan – второе поколение популярного кроссовера имет более широкий список вариаций, по сравнению с первым поколением, на которые устанавливается DSG-6. В основном это 1.4 литровый двигатель мощностью от 125 до 150 л.с., а также есть возможность выбора переднего или полного привода.

Плюсы и минусы

Начнем пожалуй с достоинств:

• скорость переключения передач. Роботизированная трансмиссия щелкает передачи значительно шустрей, чем это делает среднестатистический водитель. В интернете встречается огромное количество видео, где тестируют разгон одинаковых автомобилей различающиеся лишь кпп и как показывает практика авто с DSG всегда разгоняется быстрее, чем машина с механической трансмиссией;
• вторым достоинством современной кпп можно считать плавность разгона, за счет отсутствия ощущений от переключения передач:
• расход топлива значительно ниже, чем показатели у стандартного автомата, да и механика уступает, правда тут все зависит от опыта водителя.

Недостатки на которые чаще всего жалуются владельцы в 2018 году

• некоторых владельцев не устраивает тот факт, что в пробке приходится переключать селектор в положение N (нетраль):
• слухи о ненадежности. При отличном потенциале авто порой хочется нажать на педаль газа и уйти со свистом со светофора, однако бывает страшно за трансмиссию, т.к. чтобы продлить ее жизнь лучше стартовать плавно, а потом уже начиная со второй передачи можно придавить газ;
• стоимость ремонта и комплектующих, по сравнению с механикой.

Надежность, как обстоят дела в 2018 году?

Вопрос надежности пожалуй главный страх, который останавливает многих при приобретении автомобилей концерна VAG. Вопрос надежности и негативные отзывы о роботе стали появляться на форумах и в сети лишь после появления на рынке семиступенчатого робота DSG-7 с сухим сцеплением, при этом на рынке долгое время продавались машины с “мокрым” DSG DQ250, который не вызывал нареканий. Практика показывает, что DQ250 способен отходить порядка 150 000 км без каких-либо проблем, при условии правильной эксплуатации и должном обслуживании. Автовладельцам покупающим новые автомобили можно ни о чем не беспокоиться, т.к. гарантия позволит без вопросов исправить недостатки с помощью дилера. А вот покупая авто на вторичном рынке лучше сделать диагностику коробки DSG 6, а затем обслужить ее заменив расходники и масло.

О надежности говорит тот факт, что даже на спортивных моделях, таких как к примеру Шкода Октавия РС, трансмиссия не ломается и на пробегах в 100 000 км. А это дорогого стоит, т.к. подобного рода автомобили эксплуатирую достаточно жестко и не редко выезжают на треки.

Отзывы владельцев 2018 года

Мы поговорили с владельцами автомобилей оснащенными данной кпп и вот, что нам ужалось узнать

Виталий владелец Volkswagen Passat CC

Очень нравиться, как выглядит данный автомобиль. До этого владел дорестайлинговой версией Пассата СС с 1. 8 литровым мотором и семиступенчатым роботом, к сожалению пришлось продать т.к. дергалась коробка DSG-7. Решил купить рестайлинговую версию с 2.0 литровым мотором и “мокрой” дсг, о чем не жалею, т.к. за три года эксплуатации коробка не доставила ни каких проблем.

Тоха владелец Skoda Octavia RS A7

Выбирал между Audi A4 с 2.0 литровым мотором, Volkswagen Golf GTI и собственно Octavia RS, остановился на последней из-за соотношения цены и размера автомобиля. Что могу сказать машиной и коробкой передач доволен полностью, год откатался на стоке, затем сделал Stage 1. На данный момент пробег составляет 42 000 км, задумываюсь сделать Stage 2.

Кирилл (Bravo_77) владелец Skoda Yeti

Автомобиль второй покупался для покатушек не новым. Долго искал Seat Freetrack Из-за наличия полного привода и правильной ДСГ, но не найдя экземпляр в приемлемом состоянии за разумные деньги, решил взять Йети, хоть по объему мотора он немного и уступает, зато по дизайну выглядит намного лучше. На данный момент автомбиль имеет Stage 3, более 320 л.с. и усиленную трансмиссию. Автомобиль не жалею луплю постоянно с ланча, при этом меняю масло в коробке каждые 15 000 км, масло лью ваговское. На данный момент пробег 78 000 км карабас держится уверенно.

Илья Александрович владелец Volkswagen Tiguan

Тигуан покупался новым в Рольф, что могу сказать автомобиль понравился внешне, да и в салоне приятный дизайн плюс много места. Хотелось конечно взять 2.0 литровый с семиступенчатым роботом, который устанавливается на Audi, но к сожалению финансы позволили лишь 1.4 150 сил и DSG 6. На данный момент пробег составляет 17 400 км и вот что могу сказать, благодаря шустрой работе кпп и турбонаддуву малообъемность двигателя не ощущается, для городской езды его хватает за глаза. По поводу коробки передач могу сказать следующее – скорости переключаются быстро и плавно, до этого у меня был Outlander с вариатором и Camry с автоматом, так робота ДСГ меня впечатлила больше поэтому в дальнейшем если я и буду выбирать новую машину, то определенно она будет оснащена DSG.

Надеемся в статье мы смогли ответить на все интересующие Вас вопросы по поводу надежности, ресурса и плюсов и минусов кпп, а также дать ответ – стоит ли покупать автомобиль оснащенный роботом DSG 6 в 2018 году.

Более подробно отзывы владельцев рассмотрены в нашей следующей статье: отзывы владельцев о надежности DSG-6 DQ250 за 2018 год

Это может Вас заинтересовать

Коробка DSG — быстро, но дорого

DSG — буквы английские, но перевод немецкий. Direkt-Schalt-Getriebe с немецкого переводится как «коробка передач прямого включения». Это коробка, оснащенная двумя сцеплениями, является одновременно и механической и автоматической. Бортовой компьютер сам дает сигнал электронному блоку управления, когда необходимо произвести переключение передачи.

Первые роботизированные коробки были не такими шустрыми, поэтому о спортивной езде можно было и не мечтать. То ли дело Коробка DSG с двумя сцеплениями. Такой сложный механизм разработали инженеры компании Volkswagen. Безусловно, им нужно отдать должное за то, что они придумали такую коробку передач.

Работает этот механизм сложно, но разобраться можно. Попробуем объяснить. Ведущий диск сцепления, который вращает мотор, находится между двумя ведомыми дисками, связанными с коробкой. Один диск соединен с валом с шестернями нечетного ряда передач, а второй — с валом чётных передач. Валы дисков сцепления расположены на одной оси — внутри друг друга.

С такой коробкой передач, которая имеет два сцепления, автомобиль разгоняется гораздо быстрей, ведь по сути трансмиссия с двигателем находятся в постоянном зацеплении и без разрыва потока мощности. Переключение самой передачи происходит быстро – даже на механической коробке этого сделать не получится, не говоря уж об автомате.

Конечно, вы сразу подумаете, что такая коробка идеальна и если покупать автомобиль, то только с этой коробкой передачи. Но, как всегда, есть небольшие тонкости. Особенно это касается, подержаных автомобилей. Практика показывает, что сначала такая коробка не была настолько превосходной и идеальной, как в последние годы. Поэтому приобретать подержанные автомобили с такой коробкой передач, выпущенные раньше 2013 года, крайне не рекомендуется, так как ремонт коробки неизбежен и это бессмысленная трата ваших денег, времени и нервов.

Но именно 2013 год имеет историческое значение, так как в этом году времени коробка передач DSG пережила серьезную модернизацию и представлена нам в таком виде, в каком мы видим сейчас.

особенности коробки и работ по смене масла — СТО SPOT в Санкт-Петербурге

Что такое коробка DSG.

Трансмиссии DSG, так называемые, коробки «прямого включения передач», устанавливается на многие автомобили немецкого концерна VAG: Фольксваген, Шкоду, Ауди, а также менее популярный в России Сеат. Коробки данного типа представляют собой удачное сочетание преимуществ механической и автоматической трансмиссии, что обеспечило им популярность как на массовых автомобилях, так и в гоночной среде, отличающейся особыми требованиями к скорости переключения передач.

Технически данный тип коробок ближе к «механике», но все переключения выполняются за счет электронных помощников, не требуя от водителя непосредственного участия. Аналогично автомобилям с «автоматом», на машинах данного типа не предусмотрена педаль сцепления, но, тем не менее, при желании, водитель имеет возможность переключать передачи вручную.

К плюсам трансмиссии данного типа можно отнести очень высокую скорость переключения передач без рывков и «провалов» мощности. Это позволяет обеспечивать высокое ускорение и одновременно заметную экономию топлива, в сравнении как с автоматическими коробками, так и с «механикой».

Замена масла в коробке DSG.

Коробки данного типа представлены в двух вариантах, 6-ти и 7-миступенчатом, значительно отличающимися друг от друга в сервисном обслуживании. Смена масла в коробке DSG-7 (так называемой, «сухой» трансмиссии) не предусмотрена производителем на протяжении всего периода службы коробки. Это связано с принципиально иным устройством коробки, работающей на «сухом» сцеплении. Заводская заливка масла невелика по объему (порядка двух литров) и не требует замены или доливки. В этом случае можно говорить о едином ресурсе масла и коробки.

Регулярная замена масла в дсг 6-тиступенчатого типа, напротив, совершенно необходима и входит в число регламентированных производителем процедур техобслуживания автомобиля. Эти коробки относят к «мокрым», так как все элементы трансмиссии практически погружены в масло. Соответственно, эффективность ее работы находится в прямой зависимости от качества трансмиссионного масла.

Смену масла в коробке DSG-6 необходимо осуществлять в строгом соответствии с рекомендациями производителя или раньше. Зачастую можно слышать отзывы о невысокой надежности коробок этого типа. Наш опыт показывает, что абсолютное большинство поломок напрямую связаны с несоблюдением сроков замены масла в дсг или с использованием некачественных трансмиссионных жидкостей.

Согласно рекомендации производителя, смена масла в коробке должна производиться через каждые 60 000 км пробега. Многие автовладельцы отмечают эффективность сокращения этого интервала, и замена масла в дсг производится уже на 40-45 тыс. км пробега, давая заметный результат не только в долгосрочной перспективе, но и в комфорте каждодневного использования.

Самостоятельная или профессиональная замена масла в дсг?

Замена масла в дсг может выполняться как самостоятельно (при наличии времени, инструмента и гаража со смотровой ямой или подъемника), так и в сервисном центре.

К плюсам самостоятельной замены обычно относят экономию на стоимости работ (но, конечно, не на стоимости масла), тогда как преимуществами обращения в сервисный центр являются:

• выполнение работ квалифицированным специалистом с применением профессионального оборудования,
• экономия времени,
• гарантия на проводимые работы,
• возможность подбора технических жидкостей непосредственно на станции, с учетом состояния автомобиля,
• чистые руки, одежда, автомобиль, гараж и/или придомовая территория,
• дополнительный «побочный эффект»: визуальная оценка состояния видимых агрегатов автомобиля и, безусловно, слитого масла профессионалом, что позволяет вовремя диагностировать ряд скрытых неисправностей до их явного проявления.



Несмотря на внушительный перечень преимуществ, для ряда автолюбителей экономия на стоимости работ все же остается приоритетной. Но клиенты нашей станции технического обслуживания к ним не относятся по двум причинам:

• у нас вы можете приобрести автомасла (как и другие технические жидкости) по приятной цене,
• смена масла в коробке будет произведена мастерами бесплатно!



Единственным аргументом в пользу самостоятельной замены масла остается личный интерес автовладельца и желание самому «покопаться в машине».

Для таких автолюбителей обратим внимание на ключевые моменты, которые позволят выполнить замену без ущерба для себя и трансмиссии.

1. Первое, о чем следует помнить при замене масла в дсг — перелив также вреден, как и недолив. Масла должно быть ровно столько, сколько рекомендовано производителем (обычно это 5-6 литров, в зависимости от конкретной модели автомобиля).
2. Достоверно определить объем сливаемого масла можно лишь при его «правильной» температуре. Как правило, это 35-45 градусов Цельсия. Для измерения температуры масла концерн «Фольксваген АГ» выпускает специальные датчики, их использование — наиболее простой и точный вариант определения температуры. Часто можно слышать рекомендации ориентироваться на короткий (порядка 5 минут) прогрев двигателя, и необходимая температура будет обеспечена. Очевидно, при такой формулировке, не учитывается температура внешней среды и период остывания трансмиссии с последнего использования, а это может значительно изменить итоговый результат.
3. Для доливки следует использовать строго масло, идентичное ранее залитому. Смешивать масла разных марок недопустимо. При переходе с одного масла на другое, целесообразно выполнять слив на профессиональном оборудовании для максимального удаления старого масла.
4. Трансмиссии DSG требуется совершенно особый тип масел, отличный от применяемого в механических или автоматических коробках. Это может быть либо масло, произведенное непосредственно концерном «Фольксваген АГ» для собственных коробок, либо масла марки Pentosin для коробок двойного сцепления.

Независимо от выбранного варианта обслуживания вашего автомобиля, вы всегда можете обратиться к нашим специалистам за консультацией по выбору того или иного типа масла, с учетом особенностей эксплуатации трансмиссии вашего автомобиля.

Замена масла в роботе или вариаторе позволит избежать преждевременного износа коробки передач, продлить ее срок службы, улучшить комфорт во время вождения и избежать аварийных ситуаций. Главное, это доверять работу профессионалам – СТО SPOT. Убедитесь в этом сами – позвоните по телефону +7 (812) 603-44-80 и запишитесь на замену!

DSG роботизированная коробка передач. Плюсы и минусы робота DSG

Этот вид трансмиссий относится к так называемым преселективным роботизированным коробкам передач, особенностью конструкции которых является использование двух отдельных трансмиссионных блока с валами для четных и нечетных передач, причем, каждый вал управляется своим сцеплением.

Схема роботизированной коробки передач DSG

Различают два вида таких сцеплений – мокрое (с использованием масляной ванны) и сухое (без использования масляной ванны), второе считается более прогрессивным. Важную роль в конструкции такой трансмиссии играет блок управления сцеплением Mechatronik, который, используя данные о скорости оборотов коленчатого вала, скорости движения автомобиля, положения педали газа и режима работы коробки передач определяет оптимальный момент для включения повышенной или пониженной передачи. Затем он подает команду гидравлике, которая и осуществляет переключение передач. Главным преимуществом такой трансмиссии является последовательное переключение передач без разрыва крутящего момента за счет того, что их переключение происходит предварительно: пока, например, включена первая передача, активируется сцепление второй, и при достижении оптимального для перехода на повышенную ступень крутящего момента первое сцепление размыкается и тут же замыкается второе сцепление. Коробки передач DSG («Direct Shift Gearbox») устанавливаются на автомобили концерна Volkswagen, на моделях других марок такие трансмиссии тоже применяются, но имеют иные наименования – PDK, DCT, SST, S-Tronic и так далее.

Вернемся к DSG. В настоящее время существуют два вида этой трансмиссии – шестиступенчатая с «мокрым» сцеплением и семискоростная с «сухим» сцеплением. Обе коробки передач имеют свои плюсы и минусы. Начнем с достоинств. Помимо плавного и быстрого (до 8 мс) переключения передач, о котором говорилось выше, плюсом этой коробки является ее оптимальное сочетание с двигателями, чей крутящий момент составляет менее 250 Нм. Еще одним преимуществом является экономичность, которая достигается за счет того, что при переключении передач не происходит прерывания потока мощности двигателя, следовательно, топливо не тратится на возобновление мощности мотора. Есть возможность переключения передач как в «автоматическом», так и в «механическом» режиме (последний предполагает управления трансмиссией как в обычной «механике»).

Теперь о недостатках коробки DSG. Прежде всего, это высокая стоимость автомобиля с такой трансмиссией. Высокая цена сказывается и на дороговизне обслуживания (замена трансмиссионного масла) и ремонта коробки с двойным сцеплением. В России, как показывает практика, отремонтировать такие коробки практически нереально, потому дилеры зачастую прибегают к полной замене агрегата. Еще одним минусом этой коробки (характерен для семискоростной КПП, хотя ранее отмечалось и на шестиступенчатой DSG) являются рывки при передвижении на первой передаче. Также для этой трансмиссии характерно откатывание назад при старте на автомобиле в гору.

DSG

Преселективная коробка передач DSG — принцип работы двойного сцепления

Главная » Коробки » Преселективная коробка передач DSG — принцип работы двойного сцепления

просмотров 1 575

Главными достоинствами преселективной коробки передач DSG являются

• – возможность переключение передач без потери крутящего момента;
• – плавное движение, сравнимое с вариаторной коробкой;
• – наличие возможности водителю в ручном режиме переключать передачи, без участия электроники;
• – данный вид коробок передач позволяет значительно экономить топливо, в отличии от классического автомата

Преселективная коробка DSG не обходится и без недостатков.

С усложнением системы, её отказоустойчивость уменьшается, так и в случае «полуавтомата», основной недостаток – сложная конструкция и сопутствующие элементы, а это отражается на стоимости работ по обслуживанию и цене комплектующих.

Делая вывод, можно сказать, что коробка передач с двойным сцеплением собрала положительные черты механической и автоматической трансмиссии.

В недалеком прошлом простейшая коробка-автомат воспринималась как некоторое мистическое устройство, выдумка ленивого инженера. Якобы – это устройство без будущего и является абсолютно бесполезной игрушкой ленивых. В западных странах недоверие к этой новинке быстро сменилось на признание, когда как в странах бывшего СССР это затянулось, вплоть до сегодняшнего дня можно встретить тех «староверов», которые могут поведать большое число «страшилок» про автоматические коробки передач. А есть и противоположная сторона, люди, которые не поддались на эти страшилки, рискнули и ни капли не пожалели об прелестях автоматической трансмиссии.

Но время течет без остановки, порождая все новые технические новинки, а старая техника, которая не так давно считалась идеалом и совершенством поддается большой критике. Так случилось и с автоматической коробкой передач, которую в наше время с легкостью обходит более технически совершенная трансмиссия, это коробки передач вариаторного типа и преселективная коробка передач (в просторечье «с двойным сцеплением»).

Далее будет рассмотрен вопрос, о том, что лучше выбрать, вариатор либо автомат.

Судьба коробки автомата постигла и коробку с двойным сцеплением. Она так же подвергалась многочисленной критике, да и плюс ко всему неосведомленность потребителя так же давала о себе знать, люди просто не знали, что представляет собой такая система. На сегодняшний день это изобретение собрало миллионы почитателей по всей земле, хотя не обходится без противников.

Самая заметная особенность автоматической трансмиссии с двойным сцеплением от классического автомата – сравнимая только с вариаторной системой плавность хода.

О появлении двойного сцепления в коробке DSG

Коробка переключения передач была предложена А. Кегрессом еще в середине 20 века, при попытке применить разработку в конструкции легенды гоночного спорта – Citroen Traction. Но из-за сложности конструкции разработка так и осталась на чертежах. После этого, уже в восьмидесятых годах 20 столетия разработку с невероятным успехом применили в автомобиле Porsche.

Новая коробка передач позволяла водителю без работы с педалью сцепления мгновенно переключать передачи, что было с восторгом воспринято в гоночной сфере, ведь стало возможно экономить время на переключении скоростей, и при этом не теряя крутящий момент, следовательно, и скорость.

Об устройстве коробки с двойным сцеплением.

Особенность преселективной коробки передач в том, что агрегат, в отличии от остальных представителей видов, состоит из двух валов, на одном валу расположены четный, на втором нечетные передачи.

Грубо говоря, в одном агрегате собрано две независимых коробки переключения, которые работают попеременно.

Основная задумка системы двойного сцепления строится на расчетах и пред подготовки переключения на следующую передачу. Из этого следует, что в момент начала движения, включения первой передачи, коробка подготавливается к переключению на следующую, а переключение скорости выполняется без задержки, так как всего лишь одно сцепление разъединяется, в этот момент второе соединяется.

Часто можно услышать, как данную систему также именуют полуавтоматом, действительно, на первый взгляд это всего лишь механическая система переключения без педали сцепления. В такой системе передачи переключаются автоматически, но и водитель при помощи рычага переключения передач может контролировать работу системы.

Следует отметить, что «полуавтомат» предназначен на пробег автомобиля в 200–300 тысяч километров, это следует учитывать при приобретении подержанного автомобиля. Даже если по заверениям владельца коробка работает «как часы», а пробег приближается к упомянутому, то следует отказаться от такой покупки, так как есть вероятность в скором времени попасть на недешёвый ремонт.

Проголосуйте, понравилась ли вам статья? Загрузка…

Коробки DSG

Схема роботизированной DSG

Двойное сцепление необходимо для передачи крутящего момента от двигателя на первый и второй ряды передач. Ведущий диск, включается с помощью сцепления, он соединен через ступицу с маховиком и с двумя фрикционными многодисковыми муфтами. Все они связаны с рядами передач через ступицу.

Шестиступенчатая роботизированная коробка передач, обладает так называемым «мокрым» сцепление, это значит, что постоянно находится в масле. Семиступенчатая, наоборот называется «сухим» механизмом. Именно поэтому у DSG-7 объем, необходимого масла равен 1,7 литра, а не 6,5, как у DSG-6. А также, это позволяет сделать работу двигателя более экономичной, к тому же уменьшаются энергозатраты. Именно для экономии и большей эффективности, у DSG-7 установлен электрический насос вместо гидравлического масляного насоса.

Первый ряд передач включает в себя нечетные передачи, в том числе обеспечивает работу заднего хода. Второй ряд обеспечивает работу четных передач. Каждый ряд передач, представляет собой первичный и вторичный валы с блоками шестерен.

Для управления переключением передач и сцеплением, используется блок управления, который включает в себя:

– входные датчики;

– электронный блок управления;

– электрогидравлический блок управления;

– исполнительные механизмы.

Сам модуль управления находится в картере коробки передач (в корпусе). Электрогидравлический и электронный блоки, а также датчики располагаются в одном блоке, который называется Mechatronic.

Входные датчики считывают информацию о вращении на входе и выходе коробки передач, температуру масла, давление и положение вилок включения передач. Электронный блок, используя данные полученные с датчиков работает в соответствии с алгоритмом заложенным в него.

Электрогидравлический блок управления направлен на обеспечение работы гидравлического контура управления коробки передач. Он состоит из следующих элементов:

– золотники-распределители;

– клапаны электромагнитные;

– клапаны для регулировки давления;

– мультиплексор (устройство принимает сигналы и на их основе выдает управляющий сигнал).

Распределители начинают работать при движении селектора. Электромагнитные клапаны используются для переключения передач. Клапаны, контролирующие давление, обеспечивают работу фрикционных муфт. Клапаны являются в данном случае исполнительными устройствами, которые обеспечивают работу коробки передач.

Мультиплексор нужен для управления восемью гидроцилиндрами переключения передач, используя всего 4 клапана. В разных режимах мультиплексора работают, то одни, то другие цилиндры, а используются всего 4 клапана.

Принцип работы DSG весьма простой, он состоит в последовательном включении передач, используя два ряда. Получается, что когда включена одна передача, вторая уже подготовлена для включения. Таким образом получается включить следующую передачу гораздо быстрее.

Саундтреки

Из фильма В центре вниманияИз фильма Ван ХельсингИз сериала Дневники ВампираИз фильма Скауты против зомбииз фильмов ‘Миссия невыполнима’Из фильма Голодные игры: Сойка-пересмешница. Часть 2OST ‘Свет в океане’OST “Большой и добрый великан”из фильма ‘Новогодний корпоратив’из фильма ‘Список Шиндлера’ OST ‘Перевозчик’Из фильма Книга джунглейиз сериала ‘Метод’Из фильма ТелохранительИз сериала Изменыиз фильма Мистериум. Тьма в бутылкеиз фильма ‘Пассажиры’из фильма ТишинаИз сериала Кухня. 6 сезониз фильма ‘Расплата’ Из фильма Человек-муравейиз фильма ПриглашениеИз фильма Бегущий в лабиринте 2из фильма ‘Молот’из фильма ‘Инкарнация’Из фильма Савва. Сердце воинаИз сериала Легко ли быть молодымиз сериала ‘Ольга’Из сериала Хроники ШаннарыИз фильма Самый лучший деньИз фильма Соседи. На тропе войныМузыка из сериала “Остров”Из фильма ЙоганутыеИз фильма ПреступникИз сериала СверхестественноеИз сериала Сладкая жизньИз фильма Голограмма для короляИз фильма Первый мститель: ПротивостояниеИз фильма КостиИз фильма Любовь не по размеруOST ‘Глубоководный горизонт’Из фильма Перепискаиз фильма ‘Призрачная красота’Место встречи изменить нельзяOST “Гений”из фильма ‘Красотка’Из фильма Алиса в ЗазеркальеИз фильма 1+1 (Неприкасаемые)Из фильма До встречи с тобойиз фильма ‘Скрытые фигуры’из фильма Призывиз сериала ‘Мир Дикого Запада’из игр серии ‘Bioshock’ Музыка из аниме “Темный дворецкий”из фильма ‘Американская пастораль’Из фильма Тарзан. ЛегендаИз фильма Красавица и чудовище ‘Искусственный интеллект. Доступ неограничен”Люди в черном 3’из фильма ‘Планетариум’Из фильма ПрогулкаИз сериала ЧужестранкаИз сериала Элементарноиз сериала ‘Обратная сторона Луны’Из фильма ВаркрафтИз фильма Громче, чем бомбыиз мультфильма ‘Зверопой’Из фильма БруклинИз фильма Игра на понижениеИз фильма Зачарованнаяиз фильма РазрушениеOST “Полный расколбас”OST “Свободный штат Джонса”OST И гаснет светИз сериала СолдатыИз сериала Крыша мираИз фильма Неоновый демонИз фильма Москва никогда не спитИз фильма Джейн берет ружьеИз фильма Стражи галактикииз фильма ‘Sos, дед мороз или все сбудется’OST ‘Дом странных детей Мисс Перегрин’Из игры Contact WarsИз Фильма АмелиИз фильма Иллюзия обмана 2OST Ледниковый период 5: Столкновение неизбежноИз фильма Из тьмыИз фильма Колония Дигнидадиз фильма ‘Страна чудес’Музыка из сериала ‘Цвет черёмухи’Из фильма Образцовый самец 2из фильмов про Гарри Поттера Из фильма Дивергент, глава 3: За стеной из мультфильма ‘Монстр в Париже’из мультфильма ‘Аисты’Из фильма КоробкаИз фильма СомнияИз сериала Ходячие мертвецыИз фильма ВыборИз сериала Королек – птичка певчаяДень независимости 2: ВозрождениеИз сериала Великолепный векиз фильма ‘Полтора шпиона’из фильма Светская жизньИз сериала Острые козырьки

Плюсы DSG и недостатки

И разработчики, и водители, использующие данные коробки, отмечают ряд положительных моментов:

• сниженный расход горючего (по некоторым заявлениям, до 20% по сравнению с традиционной
• механической коробкой
• плавное движение;
• сокращение требуемого на разгон времени;
• удобство управления коробкой.

Как и в коробке-автомат, педаль сцепления здесь отсутствует, а селектор коробки привычен для любого, кто сталкивался с автоматической трансмиссией.

Но есть и недостатки. Самый главный из них – это цена: оснащенный блоком DSG автомобиль стоит дороже своих собратьев по классу и модельному ряду. Кроме того, не всегда удается избежать «задумчивости» коробки: DSG иногда не поспевает за динамикой разгона транспортного средства, и переключение происходит с некоторой задержкой. Электронный блок коробки, по отзывам, еще одно слабое место:мехатроник DSG 6 периодически выходит из строя и требует обслуживания или замены. И водители отмечают повышенный нагрев коробки из-за постоянно активного преселектора.

Чуть дороже обойдется и плановое обслуживание коробки: для замены понадобится от 6 до 6.5 литров особого трансмиссионного масла. DSG-7, например, за счет использования «сухой» технологии потребляет меньшее количество жидкости, около 2.5 литров.

В целом, конструкция коробки менее ремонтопригодна, в сравнении с «механикой», и в ряде случаев придется менять коробку целиком. Но при должном сервисе у DSG 6 ресурс коробки заявлен до 250 тыс. км.

История

Механическая коробка передач требует тонкой работы педалью сцепления, и для решения этого вопроса конструкторская мысль пошла разными путями. Один из них — сделать совершенно другой механизм, в котором скорость переключается защемлением той или иной части многоступенчатой передачи, а толчки, возникающие при этом, гасятся жидкой средой — так работает традиционная гидромеханическая АКПП. Второй более прямолинейный — заставить автоматику выжимать сцепление. Первый действующий вариант такой коробки — Saxomat — выпущен в 1957 году. Эта коробка только выжимала сцепление, передачи приходилось переключать вручную.

Ещё до войны знаменитый Адольф Кегресс описал принципиальную схему коробки с двумя сцеплениями. Неизвестно, воплотил ли кто-то её в металле. В 1980-е годы идею подхватили гоночные инженеры Porsche, сделав первый действующий вариант РКПП с двумя сцеплениями на аналоговой элементной базе. Коробка вышла тяжёлой и ненадёжной, для старта требовалось ножное сцепление, однако начало было положено, Porsche 956 выступал и показывал неплохие результаты, и система продолжала совершенствоваться в гоночных автомобилях. И в 2003 году Volkswagen AG выпустил первый двухдисковый «робот» для дорожных машин. И сегодня Volkswagen DSG — самый известный и распространённый из роботов с двумя сцеплениями, а мехатроник — прозвище исполнительного механизма любого робота (так он называется у Volkswagen).

Если робот с двумя масляными сцеплениями Volkswagen DSG6 DQ250 мало отличался по статистике отказов от других коробок, то «младший брат» Volkswagen DSG7 DQ200 с двумя сухими сцеплениями оказался довольно неудачным. Производитель сказал: это очень перспективная коробка и он не будет от неё отказываться, взамен он даёт гарантию на 5 лет или 150 тыс. км пробега. С 2014 года коробку признали достаточно надёжной и отказались от такой гарантии.

Одновременно с двухдисковыми появлялись и однодисковые роботы — они представляют собой проверенную механику, к которой приделали исполнительные механизмы. Маркетинговый и инженерный эксперимент не удался: первые «роботы» переключались как выпускники автошкол, с рывками и толчками. К концу 2010-х жёсткие экологические нормы вынудили европейских производителей массово принять РКПП.

Планетарный полуавтомат без гидротрансформатора появился ещё в 1930-е годы (коробка передач Cotal), переключался он электромагнитами и был экзотикой. Из-за алгоритмических успехов РКПП и не лучшей надёжности электрических приводов к этой схеме вернулись около 2008 года. Современный автомат без гидротрансформатора приводится в действие проверенными гидроцилиндрами, трогание с места как на «роботе», остальная работа — как на «автомате».

Надежность, как обстоят дела в 2018 году

Вопрос надежности пожалуй главный страх, который останавливает многих при приобретении автомобилей концерна VAG. Вопрос надежности и негативные отзывы о роботе стали появляться на форумах и в сети лишь после появления на рынке семиступенчатого робота DSG-7 с сухим сцеплением, при этом на рынке долгое время продавались машины с “мокрым” DSG DQ250, который не вызывал нареканий. Практика показывает, что DQ250 способен отходить порядка 150 000 км без каких-либо проблем, при условии правильной эксплуатации и должном обслуживании. Автовладельцам покупающим новые автомобили можно ни о чем не беспокоиться, т.к. гарантия позволит без вопросов исправить недостатки с помощью дилера. А вот покупая авто на вторичном рынке лучше сделать диагностику коробки DSG 6, а затем обслужить ее заменив расходники и масло.

О надежности говорит тот факт, что даже на спортивных моделях, таких как к примеру Шкода Октавия РС, трансмиссия не ломается и на пробегах в 100 000 км. А это дорогого стоит, т.к. подобного рода автомобили эксплуатирую достаточно жестко и не редко выезжают на треки.

Как работает ДСГ 7 и в чем ее отличие от предыдущих образцов

Главным отличием между семи- и шестиступенчатой коробками является их принцип работы. Если в DSG (шесть) используется «мокрый» принцип, при котором погруженные в масло механические части постоянно охлаждаются, то в ДСГ 7 сухое сцепление не перенагревается за счет пониженного крутящего момента. В этом случае происходит экономия масла, так как оно используется только для смазки дисков.

Благодаря этим отличиям два типа роботизированных коробок имеют и несколько отличающиеся сферы применения. Коробки с мокрым принципом работы чаще можно встретить на более мощном автомобиле, например, таком, как Skoda Octavia, а на машине, для которой крутящий момент не имеет большого значения, чаще устанавливается сухая коробка.

Надежность DSG

Как уже известно большинству автолюбителей, классическая АКПП не требует наличия сцепления или мощного маховика, которые использует ДСГ. Причем простого маховика будет недостаточно, необходим износостойкий и двухмассовый агрегат. Его должно хватать как минимум на 200 000 км пробега, однако это только в теории. На самом деле износ маховика составляет около 100 000 км, если коробкой пользоваться неаккуратно. В мокрой ДСГ происходит лучшее охлаждение системы, что позволило увеличить ресурс износостойкости до 300 тысяч км, когда у сухой – 100-200 тысяч км.

Сухая ДСГ уже на 100 тысячах пробега дает сразу знать о проблемах, которые чаще всего связаны с износом электромагнитных клапанов. Причиной тому расположение мехатроника в верхнем отделении КПП. Там происходит его сильный нагрев, также, как и у коробки. Сложность конструкции обуславливается также наличием теплообменника. Теплообменник представлен водомасляным отдельным радиатором, для предотвращения перепада температур в мехатронике. В любом случае они будут происходить, но за счет теплообменника перепад гораздо ниже. Чем обусловлен подобный перепад? Лучше самим подумать, что будет с механизмом, простоявшим на улице в морозную погоду, а затем отправился на трассу и разгонялся до приличного уровня или «полз» в пробке.

Спрос способен родить и предложение, так и существует бесчисленное множество сервисов, предлагающих услуги по ремонту мехатроника. Официальные дилеры неспособны предложить нечто подобное, кроме полной замены КПП

Важно отметить что ремонт ДСГ своими руками – дело либо невозможное, либо безумно сложное и даже опытные авторемонтники не смогут осуществить ремонт. Необходим полный комплект специальных инструментов, для сборки и разборки устройства

Очень важно то, что в системе DSG важны даже доли микрон, в отличии от обыкновенной механики и автомата. Для того, чтобы не ошибиться с выбором авторемонтной мастерской рекомендуется изучить ее рейтинг не только в интернете, но и поинтересоваться у знакомых, которые сталкивались с ремонтом ДСГ. Двухвальная система очень хороша в эксплуатации и практически устойчива к износу, что гарантирует большой запас хода и экономит деньги владельца. Помните, что ДСГ-7 – не самое лучшее детище производителя, поэтому останавливать свой выбор на ней не стоит. Наиболее оптимально среди современных устройств 5 и 6 поколение подобного агрегата, которые очень просты в конструкции, ремонте и эксплуатации.

Просмотров:
5 298

Подборки

Армейские ПесниКлассика пианиноМузыка из рекламыДетские песни из мультфильмовМузыка для аэробикиСборник песен 70х годовДля любимого человекаКлассика в современной обработкеКлубные миксы русских исполнителей3D ЗвукДальнобойщикиЗарубежный рэп для машиныТоповые Клубные ТрекиМощные БасыДискотека 2000Песни про папуХристианские ПесниЗимняя МузыкаМузыка Для МедитацииРусские Хиты 90ХГрустная МузыкаRomantic SaxophoneТанцевальный хип-хопНовогодние песниЗарубежные хиты 80 – 90Песни про покемонаРомантическая МузыкаМотивация для тренировокМузыка для сексаМузыка в машинуДля силовых тренировокПремия “Grammy 2017”

Устройство и история преселективной КПП

Свою историю преселективные КПП начинают в середине 30-х годов, их прродителем стал французский инженер Адольф Кегресс, который в свое время был личным водителем императора Николая II и ввел в эксплуатацию «движетель Кегресса» — гибрид гусеничного и колесного шасси. Кегресс, который в 30-е годы трудился на концерн Citroen, предложил новаторскую идею коробки передач с двумя валами для четных и нечетных передач, но внедрить ее так и не удалось. Про идею КПП с двумя сцеплениями надолго забыли и только в 80-е годы Porshe решили внедрить преселективную коробку на своих спортивных автомобилях.

Первый прототип Porshe 956 оснащенный коробкой передач с двумя сцеплениями вышел на трассу в 1983 году, в следующем году стал испытываться образец Porshe 962 с такой же коробкой.

Затем в гонку на создание идеальной роботизированной КПП включились Audi, и только затем Volkswagen. Именно им удалось создать наиболее популярную преселективную трансмиссию DSG (Direct Shift Gearbox). Первыми моделями оснащенными шестиступенчатой версией DSG стали VWgolf R32 и Audi TT. Спортивный характер коробки никто и не скрывал. DSG-6 была рассчитана на автомобили с минимальным объемом двигателей 150 л.с. и выдерживал крутящий момент до 350 Нм.

Счастливые обладатели коробок DSG с подрулевыми лепестками переключения передач зачастую, наигравшись ручным переключением передач, в дальнейшем попросту забывают про эту функцию.

Так что же именно в конструкции позволило VAG создать «трансмиссию будущего»?

DSG, как и другие преселективы устроена схожим образом. Вместо одного ведущего вала берем сразу два, один отвечает за четные передачи, другой за нечетные. В момент смыкания диска первого вала, второй уже фиксирует следующую передачу, и когда следует переключить скорость, разрыва не возникает по той причине, что шестерня уже зафиксирована. Это происходит феноменально быстро на уровне 200 миллисекунд, а у спорткаров скорость переключения снижается до 100 мс. Это гораздо быстрее механики и обычных роботов, примерно на одном уровне с современными автоматами, при этом преселективы гораздо легче АКПП и не теряют КПД из-за гидравлики.

Плюсы и минусы

Начнем пожалуй с достоинств:

• скорость переключения передач. Роботизированная трансмиссия щелкает передачи значительно шустрей, чем это делает среднестатистический водитель. В интернете встречается огромное количество видео, где тестируют разгон одинаковых автомобилей различающиеся лишь кпп и как показывает практика авто с DSG всегда разгоняется быстрее, чем машина с механической трансмиссией;
• вторым достоинством современной кпп можно считать плавность разгона, за счет отсутствия ощущений от переключения передач:
• расход топлива значительно ниже, чем показатели у стандартного автомата, да и механика уступает, правда тут все зависит от опыта водителя.

Недостатки на которые чаще всего жалуются владельцы в 2018 году

• некоторых владельцев не устраивает тот факт, что в пробке приходится переключать селектор в положение N (нетраль):
• слухи о ненадежности. При отличном потенциале авто порой хочется нажать на педаль газа и уйти со свистом со светофора, однако бывает страшно за трансмиссию, т.к. чтобы продлить ее жизнь лучше стартовать плавно, а потом уже начиная со второй передачи можно придавить газ;
• стоимость ремонта и комплектующих, по сравнению с механикой.

Устройство робота

Чтобы лучше разобраться в устройстве роботизированной КП следует вспомнить как устроена обычная механика. Основу механической коробки передач составляют два вала – первичный (ведущий) и вторичный (ведомый). На ведущий вал посредством сцепления передается крутящий момент от двигателя. Ведущий вал посредством шестерней передает крутящий момент на ведомый вал, а тот в свою очередь передает его на ведущие колеса. Шестерни на первичном вале крепятся жестко, а на вторичном находятся в свободном движении. Так в нейтральном положении все шестерни на ведомом валу находятся в свободном положении и крутящий момент на колеса не поступает. Когда водитель хочет переключить передачу, он зажимает педаль сцепления, тем самым отсоединяя первичный вал от двигателя и разрывая крутящий момент. Затем рычагом через систему тяг он передвигает на вторичном валу синхронизаторы. Муфта синхронизатора блокирует на ведомом валу шестерню нужной передачи.

Идея использовать второе сцепление вывела коробки DSG на другой уровень. Теперь, благодаря механизму преселективного переключения, передачи отщелкиваются плавно, незаметно и очень четко.

Роботизированные коробки устроены точно также, единственным их отличием является то, что смыканием и размыканием ведущего вала и двигателя, а также выбором нужной передачи отвечает механизм сервоприводов – актуаторов. Они могут быть как редукторными так и гидравлическими. Управляет ими электроблок, который считывает данные движения автомобиля, а затем посылает сигнал первому сервоприводу разомкнуть сцепление, а второму выбрать шестерню нужной передачи.

В роботе собственно и кроется главная проблема таких КП, человек чувствует связь сцепления, момент смыкания и может переключить скорость плавно и быстро, робот вынужден рассчитывать этот момент, чтобы избежать рывков, он надолго разрывает крутящий момент, что дает заметную просадку при разгоне. Именно для того, чтобы сделать робота комфортным, быстрым и плавным, инженеры-конструкторы задались идеей усовершенствования модели этой коробки. Так появилась новаторская трансмиссия названная преселективной.

Замена масла в коробке DSG 6

В VAG подчеркивают: регулярная замена трансмиссионной жидкости является необходимой процедурой для долгой и надежной работы коробки. Рекомендуется проводить процедуру каждые 60 тыс. км. пробега коробки, но в российский условиях на практике желательно делать это чаще – каждые 40 тыс.

Для замены требуется 6 литров трансмиссионного масла VAG G052182A2, уплотнительное кольцо для сливной пробки (парт-номер 91084501) и новый масляный фильтр с артикульным индексом VAG 02E305051C.

Некоторые автовладельцы предпочитают сэкономить, приобретя масло с аналогичными допусками, например, Pentosin FFL-2.

Это разрешается, но нельзя мешать друг с другом разные масла. То есть если в коробку залито одно – следует сначала полностью удалить его, и после этого лить в систему другое.

Использовать для коробки DSG универсальные масла, типа Motul Multi ATF или схожую продукцию Castrol, не рекомендуется.

Замену жидкости коробки можно провести несколькими способами:

1. у дилера или в автосервисе, на специальном аппарате;
2. самостоятельно.

Первый способ дает некоторые гарантии, но обойдется дороже: с учетом работ и расходников сервис способен выставить счет в 10-15 тысяч за операцию. Можно попытаться сэкономить несколько тысяч, проведя процедуру своими руками.

Что делать есть купил DSG 7

А теперь давайте представим, что вам досталась 7-ступенчатая DSG под индексом DQ200, на которую больше всего нареканий. Притом не новая, образца 2014 года, а, скажем, прошлогодняя. И эта коробка начала изводить толчками при переключениях… Что делать? Сразу ехать на фирменный сервис марки, так как:
1. С момента передачи автомобиля первому покупателю дополнительная гарантия на DSG-7 составляет 5 лет или 150 000 км пробега. При этом дополнительная гарантия не распространяется:

• на автомобили, выпущенные позднее 1 января 2014 года;
• на машины марки Audi, оснащённые такими же коробками;

2. Дополнительная гарантия покрывает абсолютно все элементы коробки передач, а не только сцепление и «мехатроник», ранее попавшие под программу лояльности;
3. В гарантийном ремонте не может быть отказано, если машина не прошла очередное ТО на станции официального дилера.

Вся семейка коробок DSG

Принципиальная схема преселективной механической коробки передач была предложена более 70 лет назад инженером Адольфом Кегрессом. Между прочим, этот господин служил личным шофером Николая II, а позднее работал на Citroen… Но для своего времени такая трансмиссия — с двумя сцеплениями и гидромеханическим управлением — оказалась уж слишком сложной. Что также подтверждает опыт компании ZF: в 1939 году немцы запатентовали аналогичную конструкцию, но построить серийный агрегат не смогли, отложив реализацию смелого проекта «до лучших времён».

Адольф Кегресс предлагал поставить преселективную коробку на переднеприводный Citroen Traction Avant. Дело ограничилось экспериментами, но факт остаётся фактом: современные коробки DSG и прочие PDK — развитие идей начала века.

Об уникальной трансмиссии вспомнили много позже, в 1983 году. Именно тогда инженеры Porsche приладили первую преселективную коробку передач на Porsche 956, гоночный автомобиль группы С. Коробка получилась слишком тяжёлой, зато… гораздо более надёжной, чем классическая механика. Но внедрение PDK (Porsche-Doppel-Kupplungs-Getriebe — коробка передач со сдвоенным сцеплением Porsche) на дорожные машины растянулось на 30 лет: в 80-е немецкий производитель спорткаров просто не располагал необходимыми для этого средствами. Первым серийным Porsche с PDK стал рестайлинговый 911-й серии 997 (2008 год).

Многие считают, что PDK — это усиленная DSG. Ничего подобного! Это абсолютно отдельная разработка ZF и Porsche: две системы смазки, карбоновые синхронизаторы (на первых трёх передачах — даже тройные), минимальная скорость переключения на уровне 200 мс, передаваемый момент — до 700 Н∙м… И никаких технических проблем. Что, впрочем, объяснимо — вопрос стоимости для создателей «преселектива» стоял на последнем месте, поэтому только доплата за установку «робота» вместо механики для будущего владельца 911-го составляет 3 500 евро! Какова собственная стоимость агрегата — и подумать страшно….

Преселективная 7-ступенчатая коробка передач PDK от инженеров Porsche и ZF получилась на 10 кг легче «автомата» Tiptronic, но на 30 кг тяжелее «механики». Один пакет «мокрых» фрикционов отвечает за чётные (рисунок внизу слева), а второй — за нечётные и заднюю передачи.

C так называемым S-троником, который получили автомобили марки Audi, ситуация интереснее: под одним именем скрываются 4 разные коробки! Например, на компакты A1 и A3 ставится печально известная «сухая семиступка» DQ200… Причём все фольксвагеновские отзывные кампании, что коснулись вышеупомянутой трансмиссии, Ауди не затронули! Более того, расширенная 5-летняя гарантия на модели A1 и A3 по непонятным причинам не распространяется. Надеемся, что концерн устранит эту несправедливость, ведь технически «фольксовские» DSG и «аудюшные» S tronic идентичны.

Для полноприводных версий «трёшки» характерна уже «мокрая шестиступка» DQ250, а кроссовер Q3 получил трансмиссию DQ500, дебют которой состоялся осенью 2009 года. Последней оснащаются все без исключения мощные автомобили концерна Volkswagen, независимо от марки. Считается, что эта «мокрая» 7-ступенчатая коробка передач фирмы LUK, способная «переварить» до 600 Н∙м момента, — самая беспроблемная из всех DSG.

S tronic DL501 для марки Audi создал Borg Warner. Эта трансмиссия не имеет фольксвагеновских «родственников», поскольку предназначена только для тех полноприводных автомобилей, где силовой агрегат расположен продольно.

Но не будем забывать, что для большинства автомобилей Audi характерно продольное расположение двигателя, а коробки семейства DQ рассчитаны на поперечно установленный силовой агрегат. Поэтому полноприводные исполнения «четырёх колец» имеет под капотом агрегат DL501. Это совместная разработка Audi и Borg Warner: 7 ступеней, мокрые сцепления, момент до 600 Н∙м. Надёжность? На «троечку»: DL501 пережил уже несколько модернизаций, став заметно надёжнее. Но время от времени встречаются случаи, когда мудрёная трансмиссия приказывает долго жить.

Как работает роботизированная коробка DSG 6

Рассматриваемая коробка относится к числу так называемых «роботов». В КПП семейства DSG процесс смены передаточного числа автоматизирован, но в основе коробки лежит все та же классическая «механика», дополненная блоками управления и гидравлическими сервоприводами. Шестерни коробки переключаются посредством муфт синхронизаторов, но приводятся в действие муфты гидравликой. Управляет слаженной работой ансамбля компонентов коробки электронный блок, называемый «Мехатроник».

Так выглядит этот блок на разобранной коробке:

Блок коробки считывает показания множества датчиков:

• частоту вращения входного и выходного валов коробки DSG;
• давления масла в коробке и его температуры;
• положения вилок переключения, и др.

Анализируя эти данные, электроника принимает решение о выборе нужного режима коробки передач.

Как заменить масло коробки самому

Процесс состоит из нескольких этапов.

• Подъем автомобиля на подъемник или заезд на смотровую яму.
• После этого двигатель следует заглушить, а селектор коробки перевести в положение Parking.
• Далее откручивается сливная пробка коробки.

После этого из поддона коробки выльется примерно литр старой трансмиссионной жидкости. Далее ключом-шестигранником снимается трубка контроля, и начнет литься остаток масла из АКПП.

Крышка фильтра коробки откручивается на два оборота, затем следует дождаться, пока остатки жидкости стекут в полость картера, снять крышку целиком и заменить фильтр.

Следующий шаг – заливка в коробку нового масла.

Можно делать это непосредственно через корпус фильтра, но процесс тогда займет довольно много времени, литр жидкости будет заливаться в коробку около 10 минут.

Можно поступить иначе, заранее приобретя переходник в отверстие маслосливной пробки с прозрачным шлангом около 2 метров длины. Один конец вкручивается в отверстие коробки, на второй насаживается воронка, которую следует закрепить, например, на боковом зеркале, чтобы создавалась разница высот. Лить нужно 5-6 литров.

Потом следует завести двигатель и прогреть коробку последовательным переключением режимов акселератора.

Это нужно, чтобы масло в коробке прогрелось, и водитель мог проконтролировать его уровень. Далее воронка выкручивается, и на ее место ставится оставшаяся масляная бутыль/канистра. Емкость ставится ниже коробки – то есть на пол. Излишки жидкости станут стекать в сосуд. Когда поток прекратится, и останутся лишь небольшие капли, переходник откручивается, и пробка возвращается на место.

Туго закручивать ее пока не стоит. Двигатель заводится, «прогоняются» режимы коробки, селектор возвращается в Parking.

Далее пробка снова отвинчивается, если остались излишки масла, им нужно дать стечь до уровня переливного шланга.

При их отсутствии процедура добавления повторяется до достижения нужного уровня. После завершения пробка DSG, вместе с уплотнением, вкручивается на штатную позицию.

Согласно официальным рекомендациям, крайне важно, чтобы температура масла в процессе проверок соответствовала 35 градусам. Именно для этого нужно «прогревать» коробку DSG

В автосервисах температурные параметры жидкости контролируются специальным прибором другим автомобильным компьютером/программой с коммуникационным интерфейсом VAG-Com:

Без прибора придется полагаться исключительно на тактильные ощущения, что, в теории, может привести к пере- или недоливу масла, которые одинаково вредны для DSG. На практике же многие автовладельцы проводят процедуру самостоятельно, без ущерба для АКПП.

Как видно, трансмиссия DSG 6, несмотря на достаточно сложное техническое устройство, показывает достаточно высокую надежность при соблюдении должных правил эксплуатации, а сервисная процедура замены масла доступна даже простому автолюбителю без специальных знаний. Коробка DSG обеспечивает высокие динамические характеристики авто и уровень комфорта пользователя.

Полное руководство по трансмиссии DSG

На протяжении десятилетий автоматические трансмиссии рассматривались большинством автолюбителей как полная противоположность производительности. Энергосберегающие преобразователи крутящего момента, очень медленное переключение передач и обратная связь с водителем, описываемая в лучшем случае как неопределенная, — вот некоторые из основных претензий к более старой «традиционной» автоматике. С коробкой передач DSG, автоматической коробкой передач с двойным сцеплением, Volkswagen и Audi произвели революцию в отрасли, предоставив эффективный вариант, предлагающий надежность и характеристики гоночного автомобиля для широких масс.

Разделы руководства по трансмиссии DSG

1.

Что такое коробка передач DSG и как она работает?

2.

История трансмиссии DSG

3.

В чем разница между Volkswagen DSG, Porsche PDK, Audi S Tronic и BMW DCT?

4. Характеристики коробки передач DSG, детали и коды

5. VW / Audi Модели и годы, которые могут быть оснащены коробкой передач DSG

6. Общие проблемы трансмиссии DSG

7. Общее обслуживание трансмиссий DSG

8. DSG Transmission Oil Service Information

9. Повышение производительности трансмиссии DSG

10. Важные характеристики крутящего момента для коробки передач DSG

Что такое коробка передач DSG и как она работает?

DSG — это маркетинговое сокращение Volkswagen от их семейства коробок передач с двойным сцеплением или DCT.DSG расшифровывается как «Direkt-Schalt-Getriebe» или коробка передач с прямым переключением. Коробка передач VW DSG похожа на все другие распространенные конструкции DCT в том, что это фактически две отдельные механические коробки передач с электронным управлением, встроенные в одну.

DSG сочетает в себе лучшие характеристики и эффективность стандартной механической коробки передач и простоту использования более традиционной автоматической коробки передач. Коробки передач DSG могут работать в полностью автоматическом режиме, когда компьютер решает, когда и как переключаться, или в полуавтоматическом режиме, когда водитель использует либо рычаг переключения передач, либо подрулевые лепестки, чтобы выбрать желаемую передачу.Коробки передач DSG и DCT кардинально изменили правила игры в автомобильном мире и в сфере высоких технологий. Редко когда один компонент мог повысить и эффективность, и производительность без каких-либо отрицательных последствий.

Все трансмиссии Volkswagen DSG представляют собой коробку передач с главной передачей в сборе, что означает, что в одном корпусе трансмиссии находятся шестерни, главная передача и дифференциал в одном блоке с общей смазкой и смазкой. Как и стандартная механическая трансмиссия, автомобиль с DSG имеет маховик, который соединяется с входным валом трансмиссии и сцепляется.Это передает мощность от двигателя через трансмиссию и, наконец, на ведущие колеса.

Как и следовало ожидать от названия «трансмиссия с двойным сцеплением», DSG имеет два пакета сцепления, а также два отдельных первичных вала. Оба представляют собой концентрическую конструкцию, что означает, что один надевается поверх другого. Первый блок сцепления включает нечетные передачи 1, 3 и 5, а другой — четные передачи 2, 4 и 6. Два блока сцепления обозначены как K1 и K2.

Муфты в большинстве трансмиссий DSG имеют конструкцию «мокрое сцепление», что означает, что диски и фрикционные кольца смазываются и охлаждаются трансмиссионной жидкостью, приводятся в действие гидравлическим давлением, создаваемым механическим масляным насосом и прикладываемым блоком управления трансмиссией ( ТЦУ). VW называет это блоком Mechatronic, и это мозг, стоящий за великолепной трансмиссией DSG.

Поскольку блок Mechatronic имеет две коробки передач для работы, он может предварительно выбрать следующую передачу, которая вам нужна, перед включением сцепления и переключением передач.Он одновременно отключает одну передачу и включает следующую, что обеспечивает идеальную передачу мощности. В чем преимущество DSG, так это в ее способности обеспечивать как плавное, так и молниеносное переключение передач в любой ситуации. От прогулок в пригородном потоке до выезда на проселочные дороги или гоночные трассы в выходные дни он может все.

Подключенный через систему шины CAN компьютера автомобиля, Mechatronic работает вместе с другими блоками управления, такими как ECU (блок управления двигателем) и тормозная система ABS.Он имеет множество входных данных, чтобы решить, как и когда переключить, например, скорость автомобиля, частоту вращения двигателя, положение дроссельной заслонки, тормозное давление и измерения перегрузки с помощью акселерометров в автомобиле. Блок Mechatronik может с удивительной точностью угадать, какую передачу вы собираетесь выбрать следующей, будь то ускорение, торможение или поворот. Он также знает, насколько быстро и сложно переключиться, и нужно ли переключать передачу на повышенную или понижающую передачу, используя те же датчики и параметры.

Например, если вы просто замедляетесь в движении и не ускоряетесь или не тормозите с большим усилием, трансмиссия будет легко повышать или понижать передачи, обеспечивая плавную работу и переключение на низких оборотах для максимальной топливной экономичности. .Автомобиль с DSG, управляемый аккуратно, будет потреблять меньше топлива, чем такой же автомобиль с механической коробкой передач.

Однако, если вы нажмете педаль акселератора, как при выезде на оживленную трассу, блок Mechatronic увидит увеличенную мощность, производимую двигателем, и дольше удерживает передачу или выполняет переключение на пониженную в зависимости от текущей передачи и числа оборотов, обеспечение более быстрого разгона. Это также ускорит переключение на следующую передачу с более быстрым и резким включением сцепления.Коробка передач DSG может выполнить полное переключение примерно за 200 миллисекунд и может переключаться быстрее, чем лучшие водители аналогичного автомобиля с механической коробкой передач.

Насколько быстрее? В зависимости от точного уровня отделки салона, Mk7 GTI, оснащенный DSG, примерно на две десятых секунды быстрее до 60 миль в час за 5,8 секунды в среднем по сравнению с 6,0 секундами для руководства. Точно так же он примерно на две десятых секунды быстрее на четверть мили, в среднем на 14,3 секунды больше, чем 14,5 секунды для Mk7 GTI с механической коробкой передач.

Большинство моделей, оснащенных DSG, помимо режима движения или ручного управления также имеют спортивный режим. Спортивный режим изменяет программирование на более агрессивное, а не на максимальную эффективность и количество миль на галлон. В результате он переключается быстрее, дольше удерживает передачи, переключается на пониженную передачу, чтобы использовать торможение двигателем, и, как правило, более отзывчив к спортивному вождению. На многих автомобилях спортивный режим также может изменять отзывчивость или мощность двигателя, жесткость подвески или вносить другие изменения для улучшения впечатлений от вождения.

Есть один побочный эффект быстрого переключения передач на автомобилях с DSG, который люди склонны либо любить, либо ненавидеть. «DSG Fart», как его называют в большинстве кругов энтузиастов, — это громкий «треск» выхлопа, который возникает между переключениями при резком ускорении.

Хотя на заводских автомобилях он довольно приглушен, чем более плавный выхлоп, тем выше вероятность, что вы его услышите. Сам звук является результатом того, что компьютер двигателя вытаскивает время из цикла зажигания, когда происходит переключение; Это позволяет соответствующим образом снижать обороты двигателя, переключаться и плавно переключаться на следующую передачу. При этом небольшое количество несгоревшего топлива попадает в выхлопную трубу и воспламеняется, создавая этот звук. Это сокращение времени — та же самая причина, по которой вы слышите громкий хлопок при переключении на повышенную передачу от гоночных автомобилей, оборудованных последовательной трансмиссией или коробкой передач DCT.

Для тех из нас, кто любит представлять, что мы ведем гоночную машину, когда выполняем поручения или едем на работу, это может добавить немного удовольствия к скучной поездке.Некоторые из новых автомобилей Volkswagen и Audi, как правило, не справляются с этой задачей так же легко, как ранние модели, из-за изменений в конструкции трансмиссии, технических характеристиках двигателя и программировании. Тем не менее, если вас немного оттолкнет мысль о машине, которая взбудоражена, не беспокойтесь. Если вы не измените выпускную систему по сравнению с заводской спецификацией, ее будет редко, а то и вообще, слышно.

История трансмиссии DSG

Volkswagen DSG, как мы его знаем, дебютировал в Audi TT Type 8N PQ34 первого поколения, в 2004 году TT 3.2 Quattro. Volkswagen не предлагал DSG в качестве опции для своих автомобилей до середины 2005 года, в тогдашнем новом Type 1K PQ35 Mk5 Jetta TDI. DSG идеально подходит для крутящего момента турбодизельного двигателя и с тех пор используется в большинстве автомобилей VW или Audi TDI с автоматической коробкой передач.

В 2006 году полная линейка Mk5 была запущена в США и добавила коробку передач DSG в качестве опции для спортивных версий GTI 2.0t и GLI 2.0t моделей Rabbit / Golf и Jetta.

Автомобиль, оснащенный коробкой передач DSG, будет иметь традиционный автоматический селектор передач с индикатором PRND.Большинство, но не все модели будут иметь маркировку «DSG» или «S Tronic» на рычаге переключения передач.

Volkswagen и Audi обычно использовали коробки передач DSG и S Tronic DCT в своих более спортивных моделях, таких как GTI, GLI, CC и некоторые модели R от VW, большинство моделей S и RS от Audi и почти все модели с двигателем TDI. автомобили с 2006 г. Есть некоторые модели, которые получили или потеряли опцию DCT в зависимости от года и опций модели, поэтому обязательно дважды проверьте, хотите ли вы приобрести автомобиль, и не уверены, оснащен ли он коробкой передач DSG или S Tronic.

В чем разница между VW DSG, Audi S Tronic, BMW DCT и Porsche PDK?

По сути, нет существенных различий между коробками передач с двойным сцеплением, предлагаемыми различными немецкими автопроизводителями.

Порше PDK

Porsche получает награду за труднопроизносимое название с «Porsche-Doppelkupplungsgetriebe» (трансмиссия Porsche с двойным сцеплением), что фактически означает PDK. PDK работает так же, как и все другие трансмиссии с двойным сцеплением, но, как известно, является одной из самых совершенных и эффективных трансмиссий DCT на рынке. Все коробки передач PDK, как и модели VW и Audi, являются коробками передач с главной передачей в сборе. Компания Porsche примечательна тем, что еще в начале 1980-х годов разработала коробку передач PDK для гоночного использования в рамках своей программы 956/962 Group C. PDK в то время не оказался достаточно надежным, но с тех пор он использовался во множестве машин Cayman GT4 начального уровня от Porsche. Аналогичным образом Volkswagen DSG и Audi S Tronic используются на заводских гоночных автомобилях, включая наши собственные Volkswagen GTI TCR.

Audi S Tronic

S Tronic — это просто маркетинговый термин Audi для автомобилей с DCT.Audi S Tronic и Volkswagen DSG идентичны в автомобилях с поперечной трансмиссией, таких как Audi TT, TTS, TT RS, A3, S3 и RS3. Более спортивные автомобили Audi с продольной трансмиссией, такие как S4 3,0 т, S5 3,0 т, RS5 и S6 4,0 т, также предлагаются с трансмиссией S Tronic.

Автомобиль

BMW DCT

BMW DCT отличается только тем, что это не трансмиссия, как у VW, Audi и Porsche, а работает на тех же принципах и с теми же основными компонентами. В моделях BMW главная передача и дифференциал отделены от сцепления, коробки передач и жидкостей. Коробка передач BMW DCT предлагается только на заднеприводных моделях линейки BMW и не предусмотрена ни в одном из вариантов xDrive. Коробка передач BWM DCT в первую очередь предлагается на моделях с высокими рабочими характеристиками, таких как автомобили с маркой M, и получила такие же похвалы, как и PDK Porsche, за то, что является одной из самых отзывчивых коробок передач DCT на рынке.

Технические характеристики, подробности и коды трансмиссии

DSG

DQ250

Первая производственная версия коробки передач DSG, DQ250, представляет собой 6-ступенчатую поперечную конструкцию, используемую в широком диапазоне автомобилей Volkswagen Audi Group.Точные характеристики, такие как передаточное число и главная передача, будут зависеть от точного кода трансмиссии, но конструкция, функции и основные компоненты очень похожи. По мере совершенствования технологий блок Mechatronik был модернизирован и улучшен, поэтому новейшие образцы могут переключаться быстрее, плавнее и, как правило, с меньшей вероятностью будут иметь проблемы с Mechatronik. Варианты DQ250 с полным приводом 4MOTION и Quattro DSG или S Tronic используют конструкцию подвесной раздаточной коробки, а в остальном такие же, как и образцы FWD.

DQ250 — это наиболее часто используемая конструкция DSG. Благодаря заводскому программированию мехатроника, он рассчитан на крутящий момент до 295 фунт-футов. Автомобили FCP Euro GTI TCR поставлялись с автоспортивным вариантом DQ250 , который почти все свои компоненты разделяет с уличной версией.

DQ500

DQ500 — это первая 7-ступенчатая поперечная конструкция, проданная Audi в США, в которой также используется конструкция с мокрым сцеплением, как в DQ250.Первоначально он использовался в автомобилях VW Transporter и других промышленных образцах в Европе, требующих высокого крутящего момента, но был адаптирован для использования в Audi TT RS со сверхвысокими характеристиками и Audi RS3 2.5T. При заводском программировании мехатроника DQ500 рассчитан на крутящий момент до 442 фунт-фут.

DQ381

Новейшим поперечным предложением является 7-ступенчатая DQ381, представленная в VW Golf R 2018 года и VW GTI 2019 года. Он во многом аналогичен конструкции DQ500 и рассчитан на крутящий момент до 317 фунт-фут при заводском программировании мехатроники.Коробки передач DQ500 и DQ381 предлагают даже лучший потенциал топливной экономичности, чем DQ250 с добавлением седьмой передачи переднего хода, а также их увеличенный крутящий момент.

DL501

Audi представила продольную 7-ступенчатую трансмиссию S Tronic DL501 в ряде своих более мощных седанов и кроссоверов, таких как S4, S5 и S6. DL501 отличается от всех трансмиссий DQ поперечного типа тем, что имеет разнесенные системы смазки.Масло для зубчатых передач и дифференциалов отделено от масла, которое используется в муфтах, мехатронике и насосе. Теоретически это должно обеспечить более длительный срок службы и большую надежность, поскольку отсутствует перекрестное загрязнение жидкостей или частиц между двумя разделенными секциями.

DL800

R8, топовый спортивный автомобиль Audi, получил в 2012 году коробку передач S Tronic с двигателем 5,2 V10. DL800 — это 7-ступенчатая коробка передач DCT, используемая только в Audi R8 и родственной модели от Lamborghini Huracan.Эта же уличная трансмиссия S Tronic используется без каких-либо внутренних изменений в гоночном автомобиле R8 GT4, что еще больше повышает доверие как к характеристикам, так и к надежности семейства трансмиссий VW / Audi DCT.

VAQ Активный дифференциал

Все варианты поперечной коробки передач DSG, продаваемые в США, совместимы с активным дифференциалом VW VAQ Active Differential, который представляет собой дополнительный активный многодисковый дифференциал повышенного трения. По своим функциям он очень похож на системы 4MOTION и Quattro Haldex, используемые на полноприводных поперечных автомобилях.Компьютер контролирует распределение крутящего момента между левой и правой сторонами через блок сцепления с гидравлическим управлением.

VW / Audi Модели и годы, которые могут быть оснащены коробкой передач DSG

Автомобиль Автомобиль Автомобиль Автомобиль Автомобиль

Фольксваген	Audi
2005.5-2006 Mk5 Volkswagen Jetta TDI DSG	2004-2006 8N Audi TT 3,2 VR6 Quattro
2006-2009 Mk5 Volkswagen Golf GTI DSG	2008-2010 8J Ауди ТТ 2.0t ПЕРЕДНИЙ S Tronic
2007 Volkswagen Mk5 Golf GTI Fahrenheit Edition	2009-2014 8J Audi TTS 2,0 т Quattro
2006-2009 Mk5 Volkswagen Jetta GLI DSG	2010-2014 8J Audi TT 2,0 т Quattro
2008 Mk5 Фольксваген Гольф R32	2015-2018 8S Audi TTS 2,0 т Quattro
2009-2010 Mk5 Volkswagen Jetta TDI DSG	8S Audi TT RS
2009-2010 Mk5 Volkswagen Jetta Wolfsurg DSG	2006-2013 8П Ауди А3 2.0t ПЕРЕДНИЙ S Tronic
2009 Mk5 Volkswagen Jetta SportWagen TDI DSG	2008-2010 8P Audi A3 3,2 Quattro S Tronic
2010 Mk5 Volkswagen Jetta TDI Cup Edition DSG	2010-2013 8P Audi A3 TDI S Tronic
2010-2014 Мк6 Фольксваген Гольф ГТИ ДСГ	2010-2013 8P Audi A3 2,0 т Quattro S Tronic
2012-2018 Mk6 Volkswagen Jetta GLI	2015-2020 8V Audi S3 S Tronic
2011-2016 Mk6 Volkswagen Jetta TDI DSG	2017-2020 8V Audi RS3
2010-2014 Mk6 Volkswagen Jetta SportWagen TDI DSG	2010-2012 B8 Audi S4 S Tronic
2015-2017 Mk7 Volkswagen Golf GTI DSG	2013-2017 B8. 5 Audi S4 S Tronic
Mk7.5 Volkswagen Golf GTI DSG	В9 Ауди С4
2015-2017 Mk7 Фольксваген Гольф R DSG	2013-2017 B8.5 Audi S5 S Tronic
Mk7 Volkswagen Golf R DSG	Ауди С5 В9
2007-2010 Volkswagen Eos 3,2 VR6 DSG	2010-2015 B8 Audi RS5
2007-2010 Volkswagen Eos 2,0 т DSG	В9 Ауди RS5
2015-2016 Фольксваген Эос 3.2 VR6 DSG	2014-2020 4S Audi R8 5.2 V10 S Tronic
2015-2016 Volkswagen Eos 2.0 т DSG	2013-2020 C7 Audi S6
2009-2010 B6 Volkswagen Passat 2,0 т DSG
2012-2015 B7 Volkswagen Passat TDI DSG
2018 B7 Passat GT 3,6 VR6

Общие проблемы трансмиссии DSG

Для подавляющего большинства владельцев трансмиссии Volkswagen DSG оказались чрезвычайно надежными. Хотя, как и любой другой тип трансмиссии, они не лишены недостатков и случайных проблем. Однако при надлежащем обслуживании и техническом обслуживании с использованием высококачественных деталей и жидкостей трансмиссия DSG обеспечит надежную работу в течение многих тысяч миль. По мере того, как они развивались и обновлялись на протяжении многих лет, семейство DSG становилось только надежнее.

Грубое или резкое переключение передач

Наиболее частая жалоба от большинства владельцев DSG — неуклюжее или жесткое переключение передач в определенных условиях или при определенных положениях дроссельной заслонки.Хотя это может указывать на проблему с трансмиссией, дополнительные компоненты, такие как двигатель и опоры трансмиссии, должны быть проверены и исключены, прежде чем искать более серьезные проблемы. Аналогичным образом, компоненты трансмиссии, такие как оси CV и колесные подшипники, должны быть проверены и подтверждены как исправные, поскольку они также могут вызывать другие шумы и вибрации, если они изношены и нуждаются в замене. Эта претензия чаще касается поперечных моделей DQ250, а не новейших DQ500 или DQ381 или продольных DL501.

Если вы привыкли водить автомобиль с механической коробкой передач, вы обнаружите, что более прямой и решительный стиль вождения поможет избежать стуков и обеспечит максимально плавное вождение. Несмотря на скорость, с которой DSG может переходить от передачи к передаче, непостоянное нажатие на педаль газа или слишком большое количество нажатий в быстрой последовательности могут «сбить с толку» блок Mechatronik и привести к некоторым распространенным жалобам на управляемость. По сути, блок Mechatronik всегда пытается угадать, какая передача вам понадобится в следующий раз, будь то верхняя или нижняя передача от того места, где вы сейчас находитесь.Поскольку он может делать это только так быстро, этот сдвиг может показаться менее плавным, более внезапным или более медленным, чем то, что вы обычно испытываете — это не проблема, а просто причуда системы и того, как она работает. Настройка производительности, о которой мы поговорим позже, может помочь исправить эту проблему, даже когда дело доходит до обычных дорожных ситуаций, и привести к более плавной и лучшей управляемости DSG.

Отказ маховика

С точки зрения реальных проблем, выход из строя двухмассового маховика, вероятно, является наиболее распространенной проблемой, связанной с износом автомобилей DSG.Признаки неисправности маховика включают невозможность включения передач при остановке, медленное или резкое переключение, а в самых крайних случаях — вибрацию, зависящую от частоты вращения, и слышимый шум. Из-за вибрации дизельного двигателя модели TDI чаще всего страдают от поломки маховика, замена которого часто требуется от 100 000 до 135 000 миль.

Бензиновые двигатели обычно могут работать намного дольше, прежде чем потребуется замена маховика, но результаты могут отличаться в зависимости от использования. В худшем случае отказ от замены неисправного маховика может привести к повреждению колокола и деталей трансмиссии, поэтому лучше прекратить движение, если вы подозреваете проблему с маховиком, пока вы не сможете диагностировать и отремонтировать его. После замены требуется соответствующая адаптация и повторная калибровка сцепления для обеспечения наилучших характеристик и возврата к плавному переключению.

Отказ мехатронного блока

Хотя это не очень распространенная проблема, наиболее серьезная и, как правило, самая дорогостоящая проблема, которая может возникнуть в коробке передач DSG, — это отказ самого блока Mechatronik. Отказы могут привести к ряду проблем, начиная от резкого или резкого переключения передач, невозможности переключения или включения после остановки или полного и полного отказа трансмиссии.В этом случае трансмиссия переходит в «безвольный режим» с ограниченным количеством доступных для использования передач или может полностью отключить сцепления, чтобы избежать повреждений, даже во время движения. Правильная диагностика с помощью электронного диагностического прибора — лучший и наиболее точный способ начать процесс определения наличия неисправности мехатроника. Даже в случае полного отказа мехатроника сама физическая трансмиссия, такая как шестерни, муфты и дифференциал, обычно никаким образом не повреждается.

Были отзывы о некоторых коробках передач DSG и S Tronic. Некоторые образцы моделей VW с DSG, выпущенных в период с сентября 2008 года по август 2009 года, были произведены с плохой партией мехатронных блоков. Неисправность конкретно связана с датчиком температуры трансмиссии, который был склонен к отказу. Результат варьировался от неисправности на приборной панели до автоматического перехода трансмиссии в нейтральное положение даже при выборе режима движения или заднего хода. Любые автомобили в затронутом диапазоне к настоящему времени должны были быть отремонтированы, но в противном случае дилер Volkswagen должен иметь возможность произвести открытый отзыв.Хотя они не были включены в отзыв, VW Mk5 R32 2008 года также показал большее количество подобных отказов мехатроники в то время.

Возможен ремонт вашего оригинального мехатронного блока, а также его замена бывшим в употреблении образцом со склада. Тем не менее, ваши результаты и качество ремонта могут отличаться. Эти блоки обычно невозможно заменить, если замена не является точным совпадением как для кода коробки, так и для типа версии. Калибровку и кодирование блока Mechatronik следует всегда выполнять после замены, чтобы обеспечить надлежащую работу.

К сожалению, отказ маховика и мехатроника может привести к тому, что коробка передач DSG не переключает передачи или переключается должным образом, поэтому может быть сложно определить, с какой проблемой вы имеете дело, если это временная проблема. Ни замена маховика, ни замена блока Mechatronik не являются недорогим решением, поэтому обязательно проведите надлежащую диагностику перед заменой любой из частей.

Износ сцепления коробки передач DSG

Сами блоки сцепления со временем изнашиваются и требуют замены; Это довольно нетипично и обычно является результатом недостаточно заполненной трансмиссии, неспособности регулярно обслуживать трансмиссионную жидкость или сильно модифицированных двигателей и интенсивного использования, такого как дрэг-рейсинг.При заводских уровнях мощности и программировании маловероятно, что когда-либо потребуется замена сцепления при правильном обслуживании автомобиля. Одним из значительных преимуществ мокрого сцепления является то, что их трудно перегреть, и они, как правило, очень долго изнашиваются благодаря смазке гидравлической жидкостью.

Одна из проблем трансмиссии DSG заключается в том, что Volkswagen считает, что агрегат не подлежит обслуживанию за пределами сцепления, маховика, мехатронного блока, а также систем смазки и фильтрации.Внутренний ремонт хоть и возможен технически, но выполнить непросто. Номера деталей, наличие деталей и важная информация, такая как допуски регулировочных шайб подшипников и зазор шестерен, не публикуются. Даже полуболты на корпусе, используемые для скрепления коробки передач, не указаны. Замена всей коробки передач иногда является единственным решением, если есть более серьезные внутренние неисправности или проблемы.

Общее обслуживание трансмиссий DSG

Обслуживание жидкостей и фильтров

Самое важное обслуживание любой трансмиссии с двойным сцеплением — своевременная замена жидкости и фильтров с использованием запчастей самого высокого качества.Точные интервалы обслуживания зависят от года выпуска, модели и кода трансмиссии. У высокопроизводительных моделей, таких как 8J TTS, интервал обслуживания на заводе немного короче, чем у других моделей, использующих такую ​​же базовую трансмиссию. Если у вас тяжелая нога, у вас сильно модифицированный автомобиль или вы водите машину по трассе, вы можете рассмотреть возможность сокращения межсервисного интервала в качестве профилактического обслуживания.

Если вы управляете автомобилем, оснащенным DSG, в дни гонок или в условиях экстремальных температур, масло может вытолкнуться из переливного отверстия, расположенного в верхней передней части картера трансмиссии.Это редко и может быть побочным эффектом слегка переполненной коробки передач. Хотя обычно это очень небольшое количество жидкости, если это происходит с приличной регулярностью или вы посещаете много трек-дней, стоит проверять уровень жидкости между событиями, чтобы убедиться, что вы не работаете в системе на низком уровне. на масле. Есть несколько послепродажных решений для охлаждения DSG, которые помогут устранить или смягчить это.

Помимо обслуживания жидкости, трансмиссии DSG не имеют других требований к регулярному техническому обслуживанию.Сцепления и маховики не требуют обслуживания, если они исправно функционируют и требуют регулярной замены жидкости. Соответствующие компоненты, такие как опоры двигателя и трансмиссии, следует проверять и при необходимости заменять, а также ведущие мосты CV.

Информация об обслуживании трансмиссионного масла DSG

Выполнение обслуживания трансмиссионного масла на коробке передач DSG — это наиболее важная вещь для обеспечения максимального срока службы и максимальной производительности. Если ваш автомобиль является новым для вас, находится в пределах диапазона обслуживания DSG и имеет неизвестную историю обслуживания, вам всегда следует выполнять обслуживание трансмиссионного масла DSG, чтобы убедиться, что оно актуально. Это довольно простой процесс, который легко выполнить на подъездной дорожке с помощью подходящих инструментов .

Интервал обслуживания трансмиссионного масла DSG

В руководстве по эксплуатации каждого автомобиля Volkswagen или Audi рекомендованный интервал обслуживания. На подавляющем большинстве моделей обслуживание трансмиссионного масла DSG требуется каждые 40 000 миль. Audi указывает немного меньший интервал — 35 000 миль на более старых поперечных моделях, таких как 8J TTS и Audi A3.И наоборот, некоторые из новейших моделей Volkswagen, оснащенных передним приводом DQ381, теперь рассчитаны на 80000 миль пробега.

Несмотря на то, что Volkswagen или Audi специально не упоминают об этом, автомобиль, который используется в чрезвычайно интенсивных условиях, например, при вождении на треке, в соревнованиях по гонкам или буксировке, может выиграть от несколько более короткого интервала замены. Исходя из прошлого опыта, продолжение обслуживания в 40 000 миль даже в трансмиссии DQ381, вероятно, обеспечит самый долгий срок службы шестерен, муфт и мехатронного блока.Это недорогая страховка на такой дорогой компонент трансмиссии.

Если ваша коробка передач DSG испытывает пробуксовку, резкое переключение передач или другие проблемы с управляемостью, служба трансмиссии может помочь исправить эти проблемы. Трансмиссия DSG с низким уровнем жидкости не будет работать должным образом, и продолжение движения трансмиссии с низким уровнем масла может привести к повреждению муфт, зубчатых передач или других внутренних компонентов.

Какая жидкость и сколько требуется трансмиссии DSG?

Для большинства услуг трансмиссии DSG потребуется утвержденная трансмиссионная жидкость DCT , масляный фильтр трансмиссии , уплотнительные кольца для фильтра и корпуса , и прокладка сливной пробки .Продольный DL501 оснащен вторым, не обслуживаемым внутренним масляным фильтром или сеткой, которые не нужно менять во время нормальной работы. Единственный момент для замены или очистки внутреннего фильтра — это когда известно внутреннее повреждение или в трансмиссионном масле DCT присутствует большое количество металла. Поддон коробки передач необходимо уронить для выполнения обслуживания, и для этого потребуются дополнительные прокладки и уплотнения.

Поперечный DQ250 требует от четырех до пяти литров масла DCT для обслуживания трансмиссии.Для большего продольного DL501 обычно требуется от семи до восьми литров жидкости DCT. Эти две жидкости не обязательно взаимозаменяемы, поэтому убедитесь, что используемая вами жидкость указана и одобрена для использования в вашей конкретной модели.

Инструменты, необходимые для обслуживания трансмиссионного масла DSG

Для выполнения обслуживания трансмиссионного масла DSG требуется несколько стандартных ручных инструментов и несколько специальных инструментов. Заправка происходит через сливное отверстие с двухступенчатой ​​сливной пробкой.Жидкость перекачивается с помощью заправочного адаптера, подходящего либо к насосу для перекачки жидкости, либо к комплекту самотечного наполнения. После заливки двигатель должен быть запущен, а температура трансмиссионной жидкости должна быть доведена до 35 ° C, как измерено с помощью диагностического прибора, а излишки масла должны слиться перед установкой последней сливной пробки.

Список инструментов

Повышение производительности трансмиссии DSG

Трансмиссия DSG полностью изменила спектр возможностей тюнинга автомобилей VW и Audi.Они прочные, надежные и обеспечивают практически бесперебойную подачу электроэнергии. С настройкой характеристик мехатроника открывается целый новый мир возможностей.

DSG / Mechatronic Tunes

Настройка производительности коробки передач DSG обычно предлагает несколько стандартных улучшений заводского программирования.

Во-первых, точки переключения и логика того, как, когда и с какой силой трансмиссия переключает передачи, оптимизированы больше для производительности, реакции и ускорения, а не для чистой экономии топлива.Обычно это приводит к лучшей общей управляемости и более приятным впечатлениям от вождения, поскольку автомобиль больше не стремится просто перейти на высшую передачу так быстро, как он может, и бездельничать на 1200 об / мин. Это приводит к большему удовольствию от ежедневного вождения за рулем или энергичной пробежки по проселочной дороге. Небольшие изменения, такие как уменьшенная задержка трогания с места, выбор передачи, отображаемый на приборной панели, и более быстрый отклик на нажатие переключателя подрулевых лепестков еще больше улучшают впечатления от вождения.

Управляемость особенно улучшена для автомобилей, на которых был установлен какой-либо модернизированный блок управления двигателем или настройка производительности.Когда двигатель вырабатывает больше мощности и TCU не переназначен для управления увеличенной мощностью и крутящим моментом, все решения, принимаемые TCU, отменяются, и это может привести к менее желательной производительности. Например, для небольшого увеличения мощности двигателя это означает, что может происходить случайное резкое переключение, странно выбранная передача или неожиданное переключение на пониженную передачу в зависимости от ситуации.

В дополнение к этому, поскольку блок Mechatronik постоянно контролирует и управляет выходной мощностью двигателя, он может влиять на количество энергии, которое доставляет его на землю.Тюнинг DSG с высокими характеристиками, даже при заводском программировании, обычно приводит к заметному улучшению выходной мощности и характеристик доставки.

Поскольку практически каждый аспект трансмиссии DSG управляется компьютером, настройка производительности также может значительно повысить эффективную мощность трансмиссии. Стандартный TCU, подобранный к сильно модифицированному двигателю, может привести к проскальзыванию сцепления или даже повреждению сцепления. Путем точной настройки не только давления в сцеплении, но также синхронизации и перекрытия переключений передач, настройка производительности может обеспечить почти стандартный срок службы сцепления даже при гораздо более высоком выходном крутящем моменте.Хотя большинство компаний-разработчиков программного обеспечения не присваивают своим настройкам DSG конкретное число, общепринято считать, что стандартный DQ250 с настройкой производительности может выдерживать от 400 до 500 фунтов крутящего момента на стандартных пакетах сцепления в зависимости от настройки. Это увеличение более чем на 100-200 фунтов по сравнению с заводским рейтингом без каких-либо других изменений.

Большинство перфоманс-мелодий также предлагают своего рода «полностью ручной режим», когда TCU не переключается на пониженную передачу автоматически в тех же ситуациях, в которых это обычно происходит.Любой, кто ездил на автомобиле с автоматической коробкой передач, вероятно, почувствовал, что автомобиль агрессивно переключает передачу на пониженную передачу, когда все, что вам нужно, — это чуть больше мощности. Настройка производительности DSG улучшает или иногда устраняет это в зависимости от вашего режима вождения и точной настройки.

Настройка производительности DSG обычно также предоставляет возможность настраиваемой пользователем скорости вращения. Некоторые ранние модели DSG потеряли контроль над запуском в моделях для США, так что это, по сути, подключается к заводской европейской спецификации и добавляет некоторую настраиваемость для улучшения функциональности.Стоит отметить, что для большинства автомобилей с передним приводом опция управления запуском просто приводит к тщетной попытке контролировать пробуксовку колес без заедания шин. На полноприводных моделях, таких как Golf R, S3, TT RS и RS3, управление запуском может превратить их в настоящих чудовищ.

Программное обеспечение трансмиссии DSG Компании по настройке

Большинство компаний по настройке производительности, которые также предлагают настройку ECU, также предлагают настройку TCU. Некоторые из самых популярных компаний, такие как Unitronic, APR, REVO и United Motorsport, создали дилерские сети для поддержки своих клиентов.Unitronic также предлагает домашний вариант вспышки с помощью кабеля Uniconnect , который позволяет легко менять опции или обновлять их, не выходя из гаража или подъездной дорожки. COBB — новый игрок в мире тюнинга VW, который предлагает аналогичный вариант flash-at-home с кабелем Accessport.

DSG Оборудование для трансмиссии

Несмотря на надежность коробки передач DSG, для большинства моделей доступны обновленные детали оборудования.Для применений с экстремальной мощностью популярным обновлением является фрикционный материал сцепления с высокими характеристиками. Комплекты доступны в Dodson Motorsport, TVS Engineering и SSP, и в сочетании с соответствующим программным обеспечением установка одного из этих комплектов может повысить управляемую мощность до более чем 700 фунт-фут крутящего момента. Драгрейсеры RS3 и TT RS выдавали более 1300 лошадиных сил (более 1500 лошадиных сил на кривошип) через коробки передач DQ500 с модернизированными компонентами. Правильная калибровка и адаптация TCU являются обязательными после замены или модернизации пакетов сцепления DSG.

Компании по модернизации дифференциала повышенного трения трансмиссии DSG

Дифференциал повышенного трения — еще одно популярное обновление, особенно для гонщиков и дрэг-рейсеров. Заводской дифференциал изо всех сил пытается снизить мощность равномерно, особенно на экстремальных уровнях мощности или при ускорении на выходе из поворота, даже с опцией активного дифференциала VAQ. Большинство дифференциалов послепродажного обслуживания представляют собой планетарные шестерни с регулируемым крутящим моментом, которые передают мощность на колесо с наибольшим тяговым усилием.Это противоположно принципу работы стокового дифференциала. Популярные бренды включают Wavetrac, Peloquin и Quaife Engineering. Существует разница между конструкцией зубчатого венца ранней и поздней парковки, поэтому, если вы планируете модернизировать дифференциал внутри трансмиссии DSG, обязательно приобретите правильную конструкцию.

Как упоминалось ранее, нет опубликованных спецификаций относительно допусков подшипников, крутящего момента затяжки или процесса сборки коробки передач DSG. Убедитесь, что у вас есть вся необходимая информация, прежде чем приступить к этой работе, или убедитесь, что магазин, выполняющий эту работу для вас, способен и знает, во что они ввязываются.

Важные характеристики крутящего момента для коробки передач DSG

• Сливная пробка: 45 Н · м (33 фунт-фут) (заменить стопорную шайбу)
• Трубка для перелива: 2 фунт-фута (24 дюйм-фунт / 3 Н · м)
• Крышка масляного фильтра DSG: 20 Н · м (15 фунт-футов)
• CV Ось к выходному фланцу: 52 фунт-фут (70 Н · м) (заменить)

Коробка передач DSG кардинально изменила правила игры для поклонников автомобилей Volkswagen и Audi. При должном уходе они предлагают универсальную производительность, эффективность и подняли планку для автоматических трансмиссий во всем мире.

По мере того, как мы продолжаем узнавать больше о трансмиссии DSG через DIY и проектные сборки, это руководство будет продолжать развиваться. Следите за обновлениями здесь или на домашней странице блога. Если вы хотите узнать больше о системах Volkswagen / Audi, отдельных сделках, новостях и особенностях автомобилей, вы можете найти все это на наших концентраторах Volkswagen и Audi .

Как работает DSG?

ЛЮБОЙ, кто рассматривал возможность покупки Volkswagen или Skoda, или даже некоторых моделей Hyundai, сталкивался с термином DSG или DCT, хотя оба относятся к одному и тому же; коробка передач / трансмиссия с двойным сцеплением.Это более новый тип автоматической коробки передач, который родился в автоспорте благодаря Porsche, но именно Volkswagen сделал DSG именем нарицательным.

Как и в обычной автоматической коробке передач, в DSG используются фиксированные передаточные числа, чтобы двигатель работал на наиболее эффективных оборотах в минуту (обороты в минуту) в зависимости от скорости. Но, в отличие от этой « нормальной » автоматической коробки передач, DSG эффективно объединяет два набора передач (один с нечетными передачами — 1-3-5, а другой с четными передачами — 2-4-6) и два сцепления, что позволяет предварительно выбрать одну из них. шестерни и плавное переключение между ними.

Он предлагает нечто среднее между легкостью вождения, которую вы получаете от обычной автоматической коробки передач (потому что есть только педали тормоза и акселератора), и «управлением» механической коробкой передач без физического воздействия на сцепление. А из-за того, как работает DSG, нет потери мощности или импульса во время переключения на повышенную передачу благодаря предварительному выбору следующей передачи в другом наборе передач, а ее переключение с ручным управлением происходит намного быстрее, чем переключение передач водителем в обычной механической коробке передач. .

Все DSG допускают как ручной, так и автоматический режимы. Если переключение передачи происходит примерно за 8 миллисекунд, большинство водителей практически не осознают, что происходит. И, несмотря на то, что могут сказать вам ваши товарищи, большинство DSG могут пропускать передачи, скажем, с шестой прямо на четвертую в автоматическом (или D для Drive) режиме или двойным нажатием на подрулевые переключатели.

DSG также известен как… а кто еще его использует?

Следуя по стопам VW Group, многие автопроизводители представили коробки передач с двойным сцеплением; часто надеются на повышение эффективности использования топлива из-за уменьшения потерь энергии при передаче мощности на колеса по сравнению с традиционной автоматической коробкой передач с преобразователем крутящего момента.Другие торговые марки и наименования включают:

• BMW — DCT;
• Citroen и Peugeot — DCS;
• Ford и Volvo — Powershift;
• Mitsubishi — SST;
• Порше — PDK; и
• Альфа-Ромео — TCT.

Среди других известных автомобилей — Lamborghini Huracan, Nissan GT-R и Ferrari California с коробкой передач с двойным сцеплением.

В этой статье объясняется, как работает DSG и почему вождение автомобиля с такой коробкой не похоже на вождение с обычной автоматической коробкой передач.

Что такое DSG и как она работает?

Коробка передач DSG, или коробка передач с двойным сцеплением, упрощенно представляет собой механическую коробку передач с двумя блоками сцепления для управления четными и нечетными передачами. Внутри автомобиля водитель видит только тормоз и дроссельную заслонку с переключением передач через двойные муфты, одна регулирует нечетные передачи (например, одну, три, пять и задний ход), а другая контролирует четные передачи (две, четыре и шесть).

Переключение передач зависит от частоты вращения коленчатого вала двигателя, частоты вращения колес, задействования тормозов, положения дроссельной заслонки и гидравлических приводов, которым, в зависимости от информации, полученной от датчиков, будет дана команда выбрать либо более высокую, либо низшую передачу.

Это разрез VW Group DSG, показывающий, как работает DSG; при переключении передач со второй передачи на третью.

Если вы разложите трансмиссию с двойным сцеплением, вы увидите, что «ведущие» валы имеют муфты, а это означает, что вал, на котором закреплен один набор шестерен (нечетных или четных), находится внутри другого, и что, будучи соединенными вместе, он заканчивается. вверх, похожий на единственный приводной вал; как будто вы перевернули два стакана и поставили один на другой. Почти, но идею вы поняли. Точно так же одна из муфт находится внутри другой, внутренняя муфта активирует внешний приводной вал, а внешняя муфта активирует внутренний приводной вал.

Так же, как механическая или автоматическая коробка передач, DSG имеет шестерни разного размера, причем самая большая шестерня обеспечивает переход на низшую передачу, то есть первую передачу. Как Роберт объясняет автоматическую трансмиссию ЗДЕСЬ, большая шестерня трансмиссии зацепляется с меньшей шестерней, соединенной с двигателем, поэтому независимо от того, насколько сильно она набирает обороты, машина будет двигаться только медленно.

Есть два переключателя передач, которые охватывают наборы передач, один будет управлять повышением передач, а другой — понижением передач.На этих селекторах есть магнитные датчики положения, которые сообщают «блоку мехатроники» в VW, какая передача была выбрана, с поршнями, контролирующими движение селекторов.

Вы часто читаете о том, что DSG предлагает почти плавное переключение и практически полное отсутствие снижения скорости при переключении трансмиссии с одной передачи на другую. И это потому, что когда вы переключаетесь, скажем, со второй на третью, происходит кратковременное перекрытие, означающее, что при включении третьей передачи вторая передача все еще обеспечивает небольшой привод, пока третья передача не будет полностью включена.

Итак, как компьютер трансмиссии узнает, что мне нужна более высокая или более низкая передача? Просто-напросто. По сути, он определяет, находится ли дроссель в ковре и повышаются ли обороты, что требуется более высокая передача, и поэтому блок «мехатроники» будет действовать и предварительно выбирать более высокую передачу. Точно так же, если он определяет, что обороты падают и автомобиль замедляется, он переходит вперед и предварительно выбирает более низкую передачу.

Каковы преимущества DSG?

DSG имеет тенденцию весить меньше, чем обычная автоматическая коробка передач, потому что у нее нет преобразователя крутящего момента, но обычно немного тяжелее, чем механическая коробка передач, из-за дополнительного веса блока мехатроники.

Из-за того, как это работает, с всегда предварительно выбранной «следующей» передачей, трансмиссии DSG обеспечивают бесперебойную подачу мощности при ускорении (аналогично вариаторной трансмиссии, но с большим крутящим моментом) и быстрое время отклика, а также ручное управление. контроль. И, что бы ни говорил ваш напарник, он / она не сможет переключить ручную работу быстрее, чем DSG, а автоматика с гидротрансформатором, какой бы умной она ни была, также переключается медленнее, чем DSG.

И из-за этого предварительного выбора передач DSG имеет тенденцию быть более экономичным, поскольку нет потерь мощности, как в традиционной автоматической коробке передач с гидротрансформатором.Короче говоря, преобразователь крутящего момента в традиционной автоматической коробке передач выполняет функцию сцепления как в механической коробке передач, так и в DSG; это гидравлическая муфта, которая позволяет двигателю вращаться независимо (в основном) от трансмиссии. И потому, что автомобиль с автоматической коробкой передач никогда не отключается полностью, как в случае с механической коробкой передач или DSG, вы получаете повышенную топливную экономичность от автомобилей с механической коробкой передач и DSG.

Каковы недостатки DSG?

Самая частая жалоба (или недостаток) заключается в том, что DSG иногда может дергаться или что в определенных ситуациях между переключениями есть задержка.Эти примеры, как правило, в значительной степени ориентированы на определенные сценарии, например, когда вы разгоняетесь до скорости шоссе с съезда на рампу, идете на слияние, но вам нужно отступить, потому что автомобиль выехал на вашу полосу … в этой ситуации трансмиссия могла бы определить вы отключаете дроссельную заслонку и предварительно выбрали более низкую передачу. Затем, через несколько мгновений, скажем, машина, которая выехала на вашу полосу движения, видит вас и быстро сворачивает обратно на другую полосу, позволяя вам снова опуститься на пол, чтобы вернуться к скорости шоссе, но поскольку трансмиссия предварительно выбрала более низкую передача займет некоторое время, чтобы догнать изменившуюся ситуацию и вместо этого выбрать более высокую передачу.

Другой — с места, когда люди часто говорят, что DSG может рывковать при взлете. Это просто потому, что для сохранения сцепления в трансмиссии блок мехатроники отключает оба сцепления, когда автомобиль неподвижен. Таким образом, как и при переключении с нейтральной передачи на первую передачу в автомобиле с обычной механической коробкой передач, при повторном включении сцепления на DSG может возникнуть небольшой рывок.

DSG также не лучший выбор для внедорожников из-за накопления тепла в пакетах сцепления при движении по пересеченной местности, поскольку сцепление никогда не включается полностью.Для примера прочтите этот тест Suzuki Vitara.

Как управлять автомобилем с DSG

С точки зрения вождения, использование DSG похоже на использование традиционной автоматической коробки передач: вы вставляете ее в D для Drive, а затем, ну, уезжаете. Он будет переключать передачи за вас во время вождения, позволит вам выбрать S для спорта, при котором система будет удерживать передачи дольше, и даже позволит ручное управление с помощью подрулевых лепестков или самого переключателя. При этом вам не нужно беспокоиться о педали сцепления, просто тормозите и дроссель.Но есть несколько вещей, которые следует учитывать при вождении автомобиля с DSG…

Ключевые вещи, которые следует помнить, — это взлет с места, медленное движение в гору или малое движение вперед в пробке. Все это может привести к износу муфты (обычно той, которая включает первую передачу) в трансмиссии, тогда как обычная автоматическая коробка передач имеет преобразователь крутящего момента, который намного лучше справляется с ползанием на медленной скорости.

При вождении DSG следует помнить, что при трогании с места сцепление выключается и трансмиссия переводится в нейтральное положение.Затем, когда вы переходите от тормоза к дроссельной заслонке, трансмиссия все еще находится в нейтральном положении и затем включается после нажатия дроссельной заслонки, поэтому, как и в обычном руководстве, вы можете получить легкий рывок при включении первой передачи.

Еще одна проблема — когда вы едете с остановкой и начинаете движение, и вы часто едете на тормозах при движении вперед. Проблема здесь в том, что из-за очень низкой скорости сцепление первой передачи никогда не будет полностью задействовано и поэтому будет проскальзывать, и, хотя трансмиссия достаточно надежна, чтобы справиться с такими ситуациями, никогда не стоит чрезмерно нагружать автомобиль. .Итак, как владелец автомобиля с DSG, я советую позволить образоваться зазору перед вами, а затем нажать на педаль тормоза, нажать на дроссельную заслонку и ехать до следующей остановки, а не постоянно двигаться вперед медленно.

То же самое происходит, когда вы медленно поднимаетесь в гору. На самом деле, у меня дома в моей Skoda Octavia (с шестиступенчатой ​​коробкой передач DSG) возникает такая ситуация: если я тороплюсь и прыгаю с тормоза на дроссельную заслонку, машина может дернуться при захвате первой передачи. Точно так же, если я ругаю детей на школьном забеге и просто медленно приближаюсь к перекрестку, я вызываю ненужное нагревание сцепления по мере его проскальзывания.

А если я хочу заниматься спортом? Нет проблем, это одна из сильных сторон DSG в том, что, поскольку передача всегда выбирается заранее (либо вверх, либо вниз в зависимости от управляющих сигналов, на которые реагирует система), происходит почти плавное перетекание мощности и переключения передач. Но неуклюжее вождение может сбить с толку DSG и вызвать проблемы с ее поведением.

Например, когда вы переключаете передачи вручную, либо с помощью переключателя, либо с помощью подрулевых лепестков, если они есть в вашей машине, вы не хотите касаться тормоза и переключать передачу, или держать ногу на дроссельной заслонке и понижение передачи.Все это приводит к тому, что автомобиль сбивает с толку передачу, противоположную той, которая вам может понадобиться. Видите ли, если вы тормозите, машина подумает, что вы замедляетесь, и поэтому переключитесь на более низкую передачу, но из-за того, что вы пытаетесь переключиться на более высокую передачу, будет минутное колебание, пока компьютер трансмиссии определяет, что вы хотите. делать. То же самое верно, когда вы ускоряетесь и пытаетесь переключиться на пониженную передачу.

Итак, хотя DSG может показаться такой же, как автоматическая коробка передач, потому что у нее только две педали, это не так, и ее нужно вести на какой-то машине и, по сути, понимать, как она работает, чтобы не расстраиваться кстати ведет себя в некоторых ситуациях.Помните об этом в следующий раз, когда вы будете читать обзор автомобильного автора, и он будет жаловаться на поведение DSG, скорее всего, потому, что не до конца понимает, как это работает.

История трансмиссии с двойным сцеплением (укороченная версия)

Кажется странным, что именно Porsche впервые разработал полуавтоматическую трансмиссию в конце 1960-х годов. Да, компания, являющаяся синонимом механических коробок передач, предлагала на 911 1968 года автоматическую механическую коробку передач (называемую Sportomatic), у которой не было педали сцепления (сцепление приводилось в действие вакуумом при перемещении рычага переключения передач) и гидротрансформатор, чтобы не допустить его возникновения. глохнет на холостом ходу.Porsche назвал его и перевести дух, Porsche DoppelKupplang, или сокращенно PDK.

Эта умная трансмиссия не смогла взлететь, и в конце концов Porsche отложила ее в 1970-х годах. Но за кулисами специалисты продолжали возиться с ним, бросив его в гоночную машину на выносливость 956/962 в 1980-х годах. Видите ли, инженеры Porsche увидели, что трансмиссия с двойным сцеплением может переключать передачи быстрее, чем человек, и таким образом сокращать время прохождения круга. Это могло быть возможно, но Porsche решила не использовать эту технологию и остановилась на механической коробке передач.

В Audi S1 ​​E2 использовалась модифицированная версия PDK Porsche, которая позволяла переключать передачи быстрее, чем вручную. Однако Audi

подхватила эту идею, адаптировала ее и затем отказалась от трансмиссии с двойным сцеплением в раллийном автомобиле группы B. Это был пятиступенчатый агрегат (до сих пор называемый PDK), установленный на Audi Quattro S1 E2, управляемый легендарным ралли Вальтером Рорлом, который сказал: «Я мог переключать передачу на полном газу без снижения тягового усилия или падения. отключение турбонаддува ». И именно по этой причине DSG существовала и процветала.

Полное руководство по трансмиссиям DSG | Блог

Блог »Полное руководство по трансмиссиям DSG — что вам нужно знать

Большинство водителей слышали об автоматических и механических коробках передач, но истинные энтузиасты знают, что на рынке существует гораздо больше вариантов трансмиссий для транспортных средств.

Коробка передач с прямым переключением, также известная как коробка передач DSG, DCT (коробка передач с двойным сцеплением) или система с двумя сцеплениями, — это особый тип трансмиссии, который предлагает множество преимуществ для водителей, независимо от того, управляют ли они легковым автомобилем или спортивным автомобилем. или мотоцикл.

Коробку передач

DSG можно найти на большинстве моделей Volkswagen, но она также набирает популярность у многих других автомобильных компаний, таких как Ford, Nissan, Volvo, BMW и других.

Но что такое DSG? Если вы новичок в мире типов трансмиссии, не беспокойтесь! Мы поможем вам узнать больше о природе трансмиссии DSG, ее сравнении с другими распространенными типами трансмиссии, а также о преимуществах и недостатках, чтобы вы могли решить, подходит ли этот тип трансмиссии автомобиля для ваших нужд.

---

Что такое коробка передач DSG?

Рожденная в захватывающем мире автоспорта, трансмиссия DSG стала самой популярной в компании Volkswagen. Он также стал очень популярен среди других автомобильных компаний, хотя носит разные названия, такие как DCT, PDK и Powershift.

Проще говоря, DSG представляет собой комбинацию автоматической коробки передач и механической коробки передач. Это дает вам простоту и комфорт автоматической коробки передач с управлением механической коробкой передач — лучшее из обоих миров! И результат? Невероятные впечатления от вождения.

---

Как работает коробка передач DSG?

В коробке передач DSG используется специальная коробка передач DSG, обеспечивающая плавное и быстрое переключение передач и повышающее качество вождения. Вот как это работает.

Каждая коробка передач DSG содержит два независимых блока, подключенных к двигателю — по сути, как две отдельные коробки передач в одном автомобиле. Первая муфта управляет нечетными передачами (1, 3, 5 и иногда 7), а вторая — четными (2, 4 и 6). Пока одна передача управляет автомобилем, вторая предварительно выбирается и готовится к следующему переключению скорости.Это обеспечивает плавное и почти плавное переключение передач.

Коробка передач DSG управляется электронным блоком управления коробкой передач, а также гидравлическим блоком. Он использует датчики для анализа вашей скорости, торможения и другой информации, чтобы улучшить ваши впечатления от вождения, а также предлагает ручной вариант, позволяющий управлять переключением передач через режим Tiptronic или подрулевые переключатели на рулевом колесе.

---

Чем отличается DSG?

Теперь, чтобы ответить на один из наиболее важных вопросов, которые у вас, вероятно, возникают: как трансмиссия DSG выдерживает сравнение с другими популярными типами трансмиссии?

DSG и автоматическая трансмиссия

По внешнему виду автомобили DSG и автомобили с автоматической коробкой передач внутри кабины очень похожи — здесь нет педали сцепления, о которой нужно беспокоиться, и каких-либо дополнительных рычагов или систем, которые вам понадобятся для работы водить.Но на этом сходство заканчивается.

В отличие от автомобиля с автоматической коробкой передач, автомобиль с DSG дает вам возможность управлять переключением передач с помощью подрулевого переключателя или системы Tiptronic. А поскольку в системе трансмиссии DSG вместо гидротрансформатора используется два сцепления, переключение передач происходит не только плавнее и быстрее, но и автомобиль может быть более экономичным по сравнению со стандартной автоматической коробкой передач.

DSG и стандартная механическая коробка передач

В отличие от стандартной механической коробки передач, DSG использует две системы сцепления, а не одну.Они расположены концентрически (один внутри другого), так что видно только одно переключение передач.

Несмотря на это внешнее сходство, в трансмиссиях DSG используется больше технологий и механики, чем в их ручных аналогах. Благодаря множеству датчиков DSG может думать самостоятельно и не требует, чтобы вы контролировали каждое ее движение (если вы этого не хотите).

С другой стороны, системы DSG тяжелее традиционных руководств, а это означает, что они немного менее экономичны.

DSG против трансмиссии CVT

Бесступенчатая трансмиссия (или вариатор) поддерживает работу вашего двигателя на оптимальной скорости, постоянно выбирая правильную передачу, чтобы вы оставались в зоне максимальной экономии топлива.

Как и DSG, система вариатора обеспечивает плавное переключение передач с непрерывным потоком мощности на двигатель. Однако, в отличие от DSG, система CVT использует серию шкивов и ремней, а не фиксированное количество шестерен. Это означает, что DSG не всегда будет работать с оптимальной скоростью.

DSG против трансмиссии ZF

Трансмиссия ZF разработана для максимальной топливной экономичности, поэтому в этом отношении она определенно имеет преимущество перед DSG. Однако это означает, что автомобили с коробкой передач ZF часто будут немного медленнее переключаться.

Чтобы добиться максимальной топливной экономичности, ZF также спроектирована как легкая система, и у нее есть дополнительный бонус в виде возможности переключаться между передачами, чего не может сделать DSG.

---

Плюсы трансмиссии DSG

Хотите знать все самое лучшее о системе DSG? Вот они.

• Быстрое переключение передач:
  Благодаря возможности предварительного выбора передач система DSG может выполнять некоторые молниеносные переключения передач, особенно по сравнению с автоматическими и стандартными механическими коробками передач.
• Экономия топлива:
  Без потери энергии в гидротрансформаторе DSG оказывается более экономичным, чем большинство автомобилей с автоматической коробкой передач. На самом деле коробка передач тратит так мало мощности, что даже более эффективна, чем некоторые механические коробки передач.
• Плавное вождение:
  Датчики DSG знают, что вы собираетесь делать дальше, что позволяет с легкостью обеспечить нужное количество мощности и крутящего момента, чтобы поездка была плавной и приятной.
• Дополнительный элемент управления:
  Хотите, чтобы педаль ударилась по металлу? Возьмите под свой контроль подрулевые переключатели или рычаг. Хотите сесть и насладиться поездкой? Позвольте машине двигаться в автоматическом режиме, чтобы вам не приходилось беспокоиться о переключении передач.
• Больше Доступно:
  С меньшим риском поломки передач и добавлением автоматических опций, DSG — отличный выбор для водителей, которые плохо знакомы с ручным вождением или которым не нравится пользоваться педалью сцепления.

---

Минусы трансмиссии DSG

Хотя нам нравится трансмиссия DSG, мы должны признать, что она не идеальна. Система может быть тяжелее других коробок передач. Кроме того, сложная система часто является более дорогим вариантом и требует обслуживания со стороны профессионалов, чтобы убедиться, что она работает должным образом, что делает ее плохим выбором для тех, кто действительно ограничен в средствах.

Автомобили с системой DSG также часто склонны к рывкам вперед при движении на малых скоростях (например, на парковке) или при трогании с места, поскольку трансмиссия должна повторно включаться после того, как она отдохнула.

---

Как ухаживать за коробкой передач с прямым переключением Коробка передач

Как и любая трансмиссия, трансмиссия DSG требует регулярного автоматического обслуживания. Поскольку это одна из самых дорогих трансмиссий, это не то, что вам нужно делать своими руками, и вам определенно не нужно, чтобы неопытный техник выполнил эту работу.

Здесь, в компании Automatic Transmissions R Us, мы предлагаем высококачественные услуги, предоставляемые только чрезвычайно знающими и хорошо обученными профессионалами, так что вам не о чем беспокоиться.Свяжитесь с командой Auto Trans сегодня, отправив запрос, отправив запрос по электронной почте [email protected] или позвонив нам по телефону (08) 9240 5449! Мы вернем вас в машину в кратчайшие сроки.

Коробка передач DSG с компьютерным управлением — Meccano Club на юго-востоке Лондона

Написано Аланом Венборном в октябре 2006 г.

Загрузите эту статью в формате PDF.

Рисунок 1 Демонстрационная модель коробки передач DSG с программируемым управлением

Трансмиссия DSG Volkswagen / Audi

В начале 2003 года Volkswagen представил новую автоматическую коробку передач, установленную на Golf RS32.Эта DCT (коробка передач с двойным сцеплением), известная как DSG (коробка передач с прямым переключением передач), также была доступна в Audi 3.2 TT Quattro, который назвал DSG «S-Tronic».

С тех пор DSG стала дополнительным оборудованием для большинства автомобилей VW и производится на заводе трансмиссий в Кассале, который способен производить 1000 коробок передач в день.

DSG — это разновидность автоматизированной механической коробки передач, в которой используется технология мокрого сцепления и системы управления Borg Warner DualTronic в сочетании с новой конфигурацией стандартной коробки передач VW и синхронизатора.

Это шестиступенчатая коробка передач с реверсивным расположением, фактически две коробки передач в одной. В нем используются две муфты, одна (C1) обслуживает нечетные передаточные числа, приводя входной вал к 1-му, 3-му, 5-му и синхронизаторам заднего хода, а другая (C2) обслуживает четные передаточные числа, приводя входной вал к Синхронизаторы 2-й, 4-й и 6-й передач. Нечетные и четные валы с зубчатой ​​передачей затем приводят в действие общую дифференциальную передачу. На рис. 2 показан разрез всей трансмиссии, если смотреть спереди автомобиля.Привод на заднюю ось осуществляется от выхода с левой стороны на муфту Haldex, установленную на задней оси.

Рисунок 2 Коробка передач DSG на Audi TT 3.2 V6 Quattro, версия 4WD

Принцип работы заключается в том, что пока передаточное число с нечетным номером приводится в движение одной муфтой (C1), передаточное число с четным номером может быть предварительно выбрано и готово к включению путем переключения на вторую муфту (C2). Это действие повторяется для переключения передач с четного на нечетное и, следовательно, для всех переключений с повышением и понижением передачи.

В результате получается практически непрерывный поток мощности во время переключения передач, которое происходит быстрее, чем в механической коробке передач, и более плавно, чем в обычной автоматической коробке передач. Типичное время смены составляет от 0,3 до 0,4 секунды; при переключении на повышенную передачу мощность двигателя прерывается всего на 8 миллисекунд.

Качество переключения обеспечивается за счет модулированной передачи крутящего момента от сцепления к сцеплению, поскольку в многодисковых мокрых сцеплениях возможно лучшее управление трением и износом, а тепловая энергия рассеивается циркулирующей охлаждающей жидкостью.Это не похоже на сухие муфты, которые потребляют свой фрикционный материал и в конечном итоге требуют замены.

Устройство DSG также более эффективно, чем автоматическая трансмиссия, оснащенная традиционным гидродинамическим преобразователем крутящего момента (преобразователь крутящего момента имеет максимальный КПД 86–90% при заранее определенном передаточном числе, при всех других передаточных числах эффективность падает до нуля при остановке и биение).

DSG в эксплуатации

При трогании с места (ускорение из состояния покоя) предварительно включена 1-я передача и сцепление (C1) принимает на себя привод, затем предварительно выбирается 2-я передача.В требуемой точке переключения сцепление (C2) включается, отпускает (C1) и обеспечивает плавную передачу мощности с 1-й на 2-ю передачу. В это время отключается 1-я передача и предварительно выбирается 3-я передача. В следующий требуемый момент переключения сцепление (C1) снова включается, чтобы выбрать 3-ю передачу, когда сцепление (C2) выключается. Эта последовательность продолжается до 6-й (высшей) передачи, при условии, что водитель требует постоянного ускорения.

Все переключения передач выбираются заранее, и муфты переключаются в соответствии с запрограммированной последовательностью, ожидаемой и управляемой серией датчиков, считывающих скорость колеса ABS, потребность в дроссельной заслонке, нагрузку автомобиля, ускорение, замедление и т. Д.

В дополнение к полностью автоматическим программам переключения для режимов D (Drive) и S (Sport), DSG имеет функцию Tiptronic, которая позволяет переключать передачи вручную с помощью лепестков на рулевом колесе или последовательно повышать и понижать передачи с помощью рычага переключения / — функция.

На рис. 3 показана общая компоновка трансмиссии DSG в разрезе, а на рис. 4 — компоновка шестерни и синхронизатора.

Рисунок 3 Разрез DSG, включая дифференциал и промежуточный вал заднего хода

Рисунок 4 Схема шестерни / сцепления DSG и приводные пути 1-й и 2-й передач

История

Однако красота и простота принципа DSG не нова.Изобретение коробки передач с двойным сцеплением приписывают французскому инженеру Андольфу Кегрессу примерно в 1939 году (рис. 5). Он намеревался использовать его в автомобиле Citroen Traction, но бизнес и военные обстоятельства не позволили его дальнейшему развитию.

Рис. 5 Предлагаемая коробка передач с двойным сцеплением Kegresse

Спустя годы компания Automotive Products (AP) предложила двойное сцепление / коробку передач другой конструкции (рис. 6). В 1985 году Porsche использовал коробку передач, аналогичную Kegresse, известную как PDK (Porsche Dual Klutch), 5-ступенчатую коробку передач с сухим дисковым сцеплением (рис. 7 и 8), в то время как Luk / Devotek предложили PSG (коробка передач с параллельным переключением передач) с мокрым или сухим муфты (рисунок 9).

Рисунок 6 Схема точки доступа для 4- и 6-скоростной конструкции

Рисунок 7 Схема Porche-Audi PDK

Рисунок 8 Porsche-Audi PDK

Рисунок 9 Двойное сухое дисковое сцепление Luk / Devotek PSG

BMW представила SMG (последовательную механическую коробку передач) на своей модели M3 (2002), а Ferrari — аналогичную систему на 575M F1 (Maranello), хотя они классифицируются как «спортивные» трансмиссии, это не DCT, а AMT (автоматические механические трансмиссии). ) с использованием однодискового сухого сцепления, примеров которого много и они разнообразны.

Ricardo UK в настоящее время производит 7-ступенчатую коробку передач DCT, используемую в Bugatti Veyron.

Преимущества последовательного переключения:

• Более быстрое переключение — устранена задержка переключения рычага переключения передач в положение «Н».
• Последовательность переключения — нет «времени на размышления» о том, какая передача требуется следующей, только переключение на повышенную или пониженную.
• Консистенция рычага — рычаг переключения передач всегда на одном и том же месте.
• Никаких ошибок переключения или неожиданностей — нельзя выбрать неправильную передачу, и водитель не «заблудится» в воротах переключения передач.
• Рычаг переключения передач занимает меньше места.

DSG демонстрирует все эти преимущества в ручном режиме.

Из многих обзоров, которые я прочитал об автомобилях, оснащенных DSG, все превозносили его достоинства и достоинства, мои любимые абзацы взяты из статьи о тест-драйве Audi TT V6 из журнала Car Magazine

«Лучшее из обоих преимуществ DSG подтверждается ее быстрой, однозначной и безотказной работой на дороге. Полное переключение на повышенную передачу — настоящее откровение; они происходят так быстро, что вы постоянно ловите себя на том, что проверяете дисплей на приборной панели, чтобы убедиться, что переключение передач действительно выполнено.Пауза между переключениями, которую вы получаете в BMW M3 SMG или Ferrari 575M F1, больше не является проблемой для TT V6. Вместо этого автомобиль несется вперед одним длинным непрерывным рывком, сохраняя инерцию на всем пути от места до максимальной скорости. Единственное изменение в прямой толчке происходит из-за изменения числа оборотов ».

Какой отзыв!

Модель Meccano

При планировании модели я определил ряд проблем и проблем, которые я считал важным решить, прежде чем серьезно заняться проектом.Это были:

• Размер модели — вероятно, он будет слишком большим для использования в любой модели автомобиля разумного масштаба.
• Конструкция устройства двойного сцепления.
• Тип механизма переключения передач (имитирующий синхронизаторы реальной коробки передач).
• Способ переключения передач — механический или электромеханический.
• Стратегия переключения передач — микропроцессор или компьютерное управление были бы окончательным решением и лучше представляли бы прототип (я давно хотел объединить мой интерес к компьютерам с Meccano!).
• Поскольку в полноприводных автомобилях с DSG используется сложная электрогидравлическая муфта с несколькими мокрыми дисками и модулированной муфтой для дифференцирования передних и задних скоростей (муфта Haldex), было принято решение о том, следует ли включать межосевой дифференциал и где его размещать. обязательный.

Необходимо было провести некоторое начальное моделирование, чтобы проверить осуществимость проекта, и уделить внимание тому, как можно было бы решить указанные выше проблемы.

Рисунок 10 Общий вид демонстрационной модели Meccano трансмиссией DSG

Посмотрите наше видео об этой модели

Размер модели

Из моего исследования данных DSG и спецификации передаточного числа, предоставленной VW, я смог набросать несколько альтернативных схематических диаграмм передач Meccano, копирующих оригинал, основанный на передаче с межосевым расстоянием в один дюйм.Затем эти диаграммы были оптимизированы для получения наиболее близкого соотношения к DSG.

Как и ожидалось, использование центров в один дюйм привело бы к довольно большой сборке, но это было необходимо для достижения желаемого диапазона передаточных чисел и метода переключения передач, которые я имел в виду. Это потенциально классифицировало модель как «демонстрационную модель» с самого начала, как показано на рисунке 10.

Двойное сцепление

Это создает реальную проблему, поскольку я предпочитаю такую ​​конструкцию муфты, которая не создает осевые нагрузки на ее монтажные подшипники или конструкцию при включении или отключении, чтобы избежать возникающего в результате сопротивления трения.Это было бы особенно желательно для двойного сцепления.

Переключающее устройство, основанное на механизме переключения с чрезмерно подрессоренной пружиной, приняло во внимание приоритетное внимание, и многие вариации были смоделированы и исследованы, прежде чем остановиться на окончательном двухпружинном рычажном механизме, показанном крупным планом на рисунках 11 и 12. Эта конструкция содержит реакцию силы пружины в пределах единица в любое время.

Рисунок 11 Сцепление 1 включено

Рисунок 12 Сцепление 2 включено

Требование коаксиальных выходных валов предполагало использование крупных осевых частей для достижения концентрических приводов в системе двойного сцепления, расположенной спина к спине.

Задний диск сцепления состоит из большого колеса втулки оси и стандартного фланца колеса, работающего на полом валу, с 2-дюймовым большим ведущим колесом оси в качестве ведомого диска, прикрепленного к полому валу. Звездочка зажата между двумя резиновыми шинами диаметром 1½ дюйма и дополнительным фланцем колеса, что составляет основу сцепления 2. Сцепление 1 состоит из тройного плоского шкива диаметром 1 дюйм без выступа, но с шиной, установленной на трехплоской оси, зажатой между лицевая панель 2½ дюйма (без выступа) в качестве прижимной пластины и шестерня 2½ дюйма.Этот узел скрепляется четырьмя полосками с двойным изгибом диаметром 1½ дюйма. Вся сборка размещена внутри двух 3½-дюймовых круглых балок.

Переключение муфты осуществляется сервоприводом с коленчатым валом, который входит в зацепление с муфтой, которая, в свою очередь, защелкивает рычажный рычаг, перемещая 2½-дюймовую лицевую панель для включения любой муфты, как показано на рисунке 13.

Рисунок 13 Сервопривод сцепления и его крепление

Поскольку каждый выходной вал сцепления необходим для привода двух шестерен, и невозможно установить более одной шестерни на полый вал большой оси (выход сцепления 2), это создало еще одну проблему.

Эту проблему удалось преодолеть за счет смещения выходных валов коаксиальной муфты, но параллельно входным валам раздельной коробки передач, таким образом приводя в движение левый и правый входные валы коробки передач через дополнительные шестерни от выходов муфты.

Полый вал (муфта 2) закреплен через большую квадратную опорную пластину оси на правой переборке, переходя в коробку передач к большой осевой муфте с прикрепленной шестерней с 28 зубьями. Трехплоская ось от муфты 1 проходит через полую ось в левую секцию коробки передач и также оснащена 28-зубчатой ​​шестерней.Обе шестерни с 28 зубьями приводят в движение шестерни с 25 зубьями, прикрепленные к соответствующим входным валам коробки передач (нечетные отношения — левая сторона, четные отношения — правая сторона). Эту схему можно увидеть на рисунке 14.

Рисунок 14 Вид сверху, показывающий выходы сцепления и входы коробки передач

Переключение передач / Синхронизация скорости

Это должно было быть постоянным зацеплением и, следовательно, включать какое-то устройство скользящей муфты для имитации действия синхронизатора. Я не ожидал, что это устройство будет включать фрикционную муфту для синхронизации скорости, но искал какую-то форму сцепления с многозубым собачьим сцеплением.

Были опробованы колеса / диски с фиксированными и скользящими втулками с фиксирующими штифтами, но они не были предпочтительны из-за проблем с выравниванием, пространства и величины углового поворота, необходимого для достижения зацепления.

Доступность дисков с 50 зубьями привела к экспериментам с их использованием с 50-зубчатыми передачами в качестве муфт. Это превратилось в довольно компактную конструкцию, которая довольно хорошо включалась и отключалась.

К каждой шестерне переключения скоростей прикреплен диск с 50 зубьями, который может свободно вращаться на трехплоской оси, но ограничен в осевом направлении небольшим воротником между шестерней и диском.Две шестерни с 50 зубьями, прикрепленные к каждому концу муфты с тремя плоскими головками, образуют скользящий / приводной элемент для выбора передачи.

Выбор передачи и метод переключения

Предварительные мысли о механической системе переключения передач с обычным закрытым рычагом переключения передач были исключены как слишком сложные, неопрятные и нерепрезентативные по сравнению с автоматическим управлением оригинала. Было очень желательно электрическое или электронное, радиоуправление или джойстик, или даже лучше, система с микропроцессорным управлением.

Испытания электрических средств переключения передач с помощью соленоидов Elektrikit оказались безнадежными из-за недостаточной силы. Небольшой промышленный трубчатый соленоид 12 В постоянного тока от Mechetronics оказался более эффективным, но все же не обеспечил достаточной силы для постоянного переключения передач. Хотя доступны более крупные соленоиды, тот факт, что соленоиды только толкают или толкают, означал, что всего потребовалось бы девять подпружиненных возвратных соленоидов, и вероятность найти подходящий соленоид, достаточно мощный, чтобы переключать сцепления, была сомнительной.

Я знал, что сервоприводы для хобби, используемые в моделировании радиоуправления, будут иметь достаточную мощность, поэтому я экспериментировал и успешно переключал сцепления с сервоприводом, который у меня был под рукой. Следующим вопросом было как / где взять пятиканальную систему приемопередатчика радиоуправления, хотя радиоуправление коробкой передач мне не очень нравилось!

Возможной альтернативой был бы Meccanisms Motorvator ™, но запросы о нем показали, что он управляет только двумя соленоидами и является относительно дорогим.

Микропроцессорное или компьютерное управление было очень привлекательным, поскольку это был путь к автоматическому управлению, как в реальной DSG. Однако это решение было ограничено моими собственными знаниями технологии и методов программирования.

Затем, через Брина Джонса из Meccanoscene, я узнал о платах сервоуправления и программном обеспечении Milford Instruments. Они производят платы сервоприводов для управления до двенадцати сервоприводов, управляемых либо встроенными СППЗУ, внешними программами типа BASIC, либо их собственным программным обеспечением.Это выглядело многообещающе, если бы я был готов принять вызов!

Я сначала купил программное обеспечение Milford Instruments и быстро ознакомился с его функциями на своем домашнем ПК. Его можно очень легко настроить для управления смещением, направлением и скоростью отдельного сервопривода, а также можно создать сценарий для выполнения этих команд в форме синхронизированной программы. Затем я купил дополнительные сервоприводы для функций переключения передач и восьмипозиционную плату сервопривода, применил их к модели и настроил их под управлением ПК.Результат был очень удовлетворительным и работал хорошо, за исключением случайного «зависания», когда шестерня не расцеплялась из-за трения между трехплоскостными компонентами (подробнее об этом позже). На рис. 15 показаны установленные спереди сервоприводы и соединения платы сервопривода.

Рисунок 15 Коробка передач, вид спереди

В литературе Milford Instruments объясняется, как программу, использующую код BASIC, можно также использовать для управления платой сервопривода. Поскольку несколько лет назад у меня был опыт использования QBASIC, последовал период пересмотра, чтобы обновить мои возможности программирования.

Специальная программа QBASIC обеспечит большую гибкость программирования и позволит отображать на экране события переключения передач, то есть, какая передача была включена, какая передача должна быть предварительно выбрана и т. Д.

Результирующая программа способна к непрерывному автоматическому управлению, циклическому выполнению заданной и заданной по времени последовательности переключения передач или пошаговой схеме переключения передач по команде с помощью определенных нажатий клавиш или к выбору передачи для переключения вверх / вниз нажатием кнопки «плюс» и клавиши «минус» для имитации ручного управления реальными транспортными средствами.

Если бы эта коробка передач находилась в транспортном средстве с датчиками обратной связи для положения дроссельной заслонки, частоты вращения двигателя, нагрузки и скорости движения, тогда была бы возможна полностью автоматическая программа управления трансмиссией, как в реальном автомобиле!

Дифференциалы

Поскольку базовая трансмиссия представляет собой поперечно установленную конфигурацию с передним приводом, я решил использовать прямозубый дифференциал на передней оси для компактности и простоты управления от параллельного выходного вала коробки передач.

Я рассматривал вариант включения механического межосевого дифференциала вместо муфты Haldex, используемой в оригинальных автомобилях. Пространство оказалось доступным, поэтому была разработана концепция переноса выходного привода коробки передач на другой цилиндрический дифференциал, что привело к появлению параллельных межосевых / передних дифференциалов, которые можно увидеть в модели.

Прочие детали конструкции

Рама состоит из левой, центральной и правой переборок, составленных из треугольных и других пластин, связанных между собой четырьмя резьбовыми шпильками и одной осевой штангой.Левая и правая переборки переходят вниз к угловым балкам, к которым прикреплены резиновые ножки шин. Диагональные полосы внизу поддерживают плату сервопривода, компоненты которой защищены сверху прозрачной пластиковой пластиной.

В передней нижней части находится полоса, к которой прикреплены 1-й / 3-й и 2-й / 4-й сервоприводы. Сервопривод сцепления установлен на фланцевом диске под корпусом сцепления, а также привязан к удлинителю клетки сцепления, поддерживающему входной вал, как показано на рисунке 13.

Детали

Meccano не позволяли напрямую соединять валы синхронизатора с дифференциалом, поэтому был добавлен дополнительный (к оригинальному DSG) промежуточный выходной вал для передачи приводов валов синхронизатора на межосевой дифференциал, как показано на рисунке 16. Зубчатая передача поскольку он находится за левой переборкой и имеет дополнительное преимущество, позволяющее лучше оптимизировать общие передаточные числа по сравнению с оригиналом.

Рисунок 16 Вид слева / сзади, показывающий зубчатую передачу выходного реле

Стандартный Ø1.Размер стержня сервоуправления 5 был увеличен до Ø4,0 с помощью концентрических латунных трубок, причем каждая поверхность раздела труб была закреплена анаэробным клеем. Тяги управления пружинно центрированы по центру вилок переключения, чтобы избежать повреждения сервомашинки при настройке.

Проблема «зависания» шестерни, упомянутая ранее, была связана с сопротивлением трению скольжению между трехплоскостными муфтами и их валами. Полировка и нанесение на скользящие поверхности составов с низким коэффициентом трения улучшили это состояние.

Смотрите больше фото этой модели.

Передаточное число

Многое было написано о том, что передаточные числа в автомобилях должны соответствовать арифметическим или геометрическим прогрессиям. Однако для высокоскоростных транспортных средств ступени передаточного числа должны располагаться более близко к передаточным числам более высоких скоростей. Это связано с тем, что аэродинамическое сопротивление увеличивается пропорционально квадрату скорости, и, следовательно, мощность является кубической функцией скорости. Следовательно, вместо того, чтобы каждое переключение на более высокую передачу выполнялось при одинаковых оборотах двигателя, последующие переключения на более высокую передачу выполнялись в более высоких точках кривой мощности двигателя.Мне не удалось согласовать ступени передаточного числа DSG на всем протяжении диапазона, но я считаю достигнутую тенденцию приемлемой.

Шестерня	Meccano Модель				VW DSG
	Коэффициент			Шаг	Коэффициент	Шаг
1-й	66/11 x 50/25	=	12: 1		14.052: 1
				1,50		1,692
2-я	60/15 x 50/25	=	8: 1		8.305: 1
				1.33		1.409
3-й	57/19 x 50/25	=	6: 1		5,894: 1
				1,50		1,346
4-я	50/25 x 50/25	=	4: 1		4.379: 1
				1,33		1,253
5-я	57/19 x 38/38	=	3: 1		3,494: 1
				1.20		1,21
6-й	55/22 x 38/38	=	2,5: 1		2.888: 1
Реверс	66/11 х 50/25 х 38/38	=	12: 1		12.509: 1

На рис. 17 схематично показана зубчатая передача модели Meccano, схематично показано устройство сцепления, расположение зубчатой ​​передачи и конфигурации дифференциала.

Рисунок 17 Схема шестерен модели Meccano

Список литературы

• Йост, К. — Июль 2003 г., A Different Automatic, Automotive Engineering International , vol. 111, № 7, с. 32–36
• Audi UK — Глоссарий — Коробка передач с прямым переключением передач (DSG)
• Википедия — Коробка передач с двойным сцеплением
• Vondruska, J. — Февраль 2003 г., первая поездка: Audi TT DSG
• RSportsCars — Феррари 575 Маранелло F1
• Харрис, Б.- Как работают коробки передач с двойным сцеплением
• Рауль П. — Революционная коробка передач с двойным сцеплением VW-Audi
• Milford Instruments Limited

Эта статья © 2006 Alan Wenbourne.

КАК РАБОТАЕТ ТРАНСМИССИЯ DSG?

Система с двойным сцеплением, также известная как коробки передач с прямым переключением передач или коробки передач DSG, по сути являются полностью автоматизированными механическими коробками передач.

Как и в обычных механических коробках передач, во всех вариантах трансмиссий DSG используются твердые стальные шестерни, которые включаются в различных передаточных числах для получения шести или семи скоростей, в зависимости от варианта трансмиссии.

Наиболее важные различия между DSG и обычными механическими коробками передач заключаются в том, что в трансмиссиях DSG используются два сцепления, которые объединены в один узел, в отличие от традиционной механической коробки передач, в которой используется только одно сцепление, и что на некоторых вариантах DSG узел сцепления работает. в масле, как и в большинстве сцеплений для мотоциклов.

С точки зрения работы, трансмиссии DSG представляют собой очень сложные системы, которые зависят от гидравлических приводов для управления обоими сцеплениями поочередно, а также от других приводов, которые фактически включают и отключают передачи, причем все это управляется модулем управления, известным как «мехатроник». » Ед. изм.Проще говоря, мехатронные блоки можно описать как порой непростой или даже неудачный союз между гидравлической и электронной системами, которые предназначены для совместной работы друг с другом для управления трансмиссией, используя входные данные от самых разных двигателей и других датчиков. когда коробка передач находится в автоматическом режиме.

На практике, однако, когда трансмиссия находится в нейтральном положении, оба сцепления выключаются, но когда выбирается передача, система управления выбирает как первую, так и вторую передачи и включает сцепление, которое включает первую передачу, при этом удерживая сцепление, которое работает. вторая передача выключена.

Теперь трансмиссия будет оставаться на первой передаче до тех пор, пока либо система управления не инициирует переключение на вторую передачу, либо пока водитель не инициирует переключение на вторую передачу вручную. Поскольку вторая передача уже выбрана, но остается в «резерве» системой управления трансмиссии, система выполняет фактическое переключение на вторую передачу, просто отключая одно сцепление при включении другого.

Это расположение также работает для других передач; когда первая передача отключена (а трансмиссия находится на второй передаче), выбирается третья передача, но она сохраняется в резерве системой управления.Таким образом, всегда выбираются две передачи, но для того, чтобы система работала, передачи с нечетными номерами (1, 3, 5 и 7) приводятся в действие одним сцеплением, а передачи с четными номерами (2, 4, и 6) приводятся в действие другой муфтой. В большинстве вариантов передача заднего хода также управляется муфтой, которая управляет передачами с нечетными номерами.

Трансмиссия DSG — ключ к техническому обслуживанию Audi

Трансмиссия DSG — ключ к техническому обслуживанию Audi

Ваш Audi представляет собой сложное оборудование, которое требует регулярного технического обслуживания для поддержания его работоспособности на оптимальном уровне.Подумайте об уходе за сложными частями вашего автомобиля, такими как коробка передач с прямым переключением передач (DSG), которая представляет собой коробку передач с электронным управлением с возможностью полностью автоматического или полу ручного управления. Если у вас есть план технического обслуживания Audi, вы можете продолжать приводить автомобиль в движение и позволять ему переключать собственные передачи, не беспокоясь о сцеплении.

Как работает DSG?
Традиционная автоматическая коробка передач имеет преобразователь крутящего момента (два гребных винта, обращенных друг к другу в герметичной камере с жидкостью), который соединяет двигатель с коробкой передач.Поворачивающая сила крутящего момента толкает автомобиль вперед.

Автомобиль DSG отличается тем, что гидравлическое соединение гидротрансформатора заменено парой муфт с компьютерным управлением (внутреннее и внешнее сцепление). Время нахождения в нейтральном положении между переключениями передач сводится к минимуму (почти исключено) за счет того, что пара муфт синхронизирует их включение и выключение передачи.

Благодаря системе двойного сцепления коробки передач DSG имеют то преимущество, что сводят к минимуму негативное влияние на производительность и экономию топлива по сравнению с традиционными автоматическими коробками передач.Текущий семиступенчатый (и будущий 10-ступенчатый) агрегат позволяет автомобилю снижать обороты во время движения, что приводит к меньшему расходу топлива.

Техническое обслуживание
Как и все автомобильные детали, за DSG необходимо надлежащим образом ухаживать, чтобы убедиться, что они продолжают работать эффективно и, в этом случае, трансмиссии остаются плавными. Коробка передач DSG требует регулярной замены масла, так как система с двумя сцеплениями имеет очень сложные инженерные допуски. Если масло не менять, грязное масло может перегреть коробку передач и вызвать прогорание сцепления; что приводит к неправильному выбору передачи, потере мощности и отказу трансмиссии.

При обслуживании DSG его проверяют на утечки, сливают и заменяют масляный фильтр перед заливкой нового чистого масла. Шестерни и двойное сцепление необходимо смазывать жидкостью (что положительно сказывается на более плавном переключении).

В идеале масло нужно менять каждые 40 000 км. Соблюдая этот график, вы сэкономите на ремонте коробки передач, улучшите характеристики своего автомобиля и сохраните срок гарантии на любой ремонт, связанный с коробкой передач.

Жидкость DSG, используемая в вашем автомобиле, должна соответствовать спецификациям, требуемым вашим автомобилем.

• Фильтр заменяется — медленно, чтобы он оставался чистым, и заменяется уплотнение. Корпус фильтра и резьба также очищаются небольшим количеством жидкости.
• Сливная пробка (или пробки), расположенная у коробки передач, открывается для слива жидкости. После того, как вся жидкость слита, трансмиссия заполняется новой чистой жидкостью (около 5 литров) с помощью самотечного инструмента, который помещается в отверстие сливной пробки.
• Сливная пробка заменяется как можно быстрее, не проливая слишком много жидкости.

Коробка передач DSG — это впечатляющая машина с быстрым переключением передач, и регулярное техническое обслуживание имеет решающее значение для обеспечения бесперебойной работы вашего автомобиля.

---

Что означает слишком горячий свет коробки передач DSG?

Поскольку спортивные автомобили могут испортиться из-за медленного переключения коробки передач, механические коробки передач долгое время были нормой для быстрых автомобилей. В наши дни доступны и другие варианты, такие как коробка передач с прямым переключением или сокращенно DSG.DSG — это механическая коробка передач с двойным сцеплением и электронным управлением, поэтому вы можете переключаться между полуручным и автоматическим режимами в любое время. Многие автоматические трансмиссии также имеют эту функцию, но DSG может переключаться намного быстрее из-за двух сцеплений. Во время движения одно сцепление используется для передачи крутящего момента на колеса, а другое отключается при выборе следующей передачи. Когда вы ускоряетесь и готовитесь к переключению на более высокую передачу, компьютер уже подготовил для вас следующую передачу. Через несколько миллисекунд включается другое сцепление, и ваш автомобиль переходит на следующую передачу.

Что означает слишком горячий свет коробки передач DSG

Одна из основных причин преждевременного отказа коробки передач — чрезмерный нагрев. Чтобы предотвратить чрезмерное нагревание трансмиссии в течение длительного времени, большинство автомобилей с DSG будут иметь отдельную сигнальную лампу только для трансмиссии. Датчик температуры в трансмиссии контролируется компьютером, и он загорается, если температура становится слишком высокой.

Если загорается эта сигнальная лампа, как можно скорее остановитесь, чтобы трансмиссия остыла, прежде чем может произойти серьезное повреждение.Как только все остынет, убедитесь, что в трансмиссии есть нужное количество жидкости. DSG охлаждаются охлаждающей жидкостью двигателя, поэтому убедитесь, что с вашей системой охлаждения все в порядке. Иногда датчики температуры могут выходить из строя, поэтому было бы неплохо проверить датчик, если этот индикатор загорается часто.

Безопасно ли ехать с включенным слишком горячим светом коробки передач DSG?

Как упоминалось ранее, нагрев вызывает чрезмерный износ трансмиссий, поэтому вам не следует использовать автомобиль, если горит сигнальная лампа.Если этот индикатор загорается во время движения, как можно скорее осторожно остановитесь. Заглушите двигатель и подождите не менее десяти минут, прежде чем пытаться запустить двигатель. Если после перезапуска двигателя индикатор больше не горит, вы можете продолжать движение, но не работайте с автомобилем слишком сильно, пока не исследуете еще немного.

Замена трансмиссии никогда не бывает дешевой, поэтому сделайте себе одолжение: меняйте жидкость через указанные интервалы и убедитесь, что используется правильная жидкость.Если предупреждение о температуре трансмиссии продолжает появляться, наши сертифицированные специалисты всегда готовы помочь вам диагностировать любые проблемы, с которыми вы можете столкнуться.

.
