Что такое датчик коленвала: признаки и причины неисправности, замена

Содержание

Признаки неисправности датчика положения коленвала (ДПКВ)

Среди россыпи, безусловно, важных и нужных датчиков в современном автомобиле, датчик положения коленчатого вала, или ДПКВ занимает особое место. Дело в том, что если этот датчик радикально выходит из строя, то машина попросту никуда не поедет. Чем важен данный электронный компонент, какие функции он выполняет, как проявляются признаки неисправности датчика коленвала и что можно сделать для их устранения, обо всем этом, мы сейчас и поговорим.

Функции ДПКВ и признаки его неиспраности

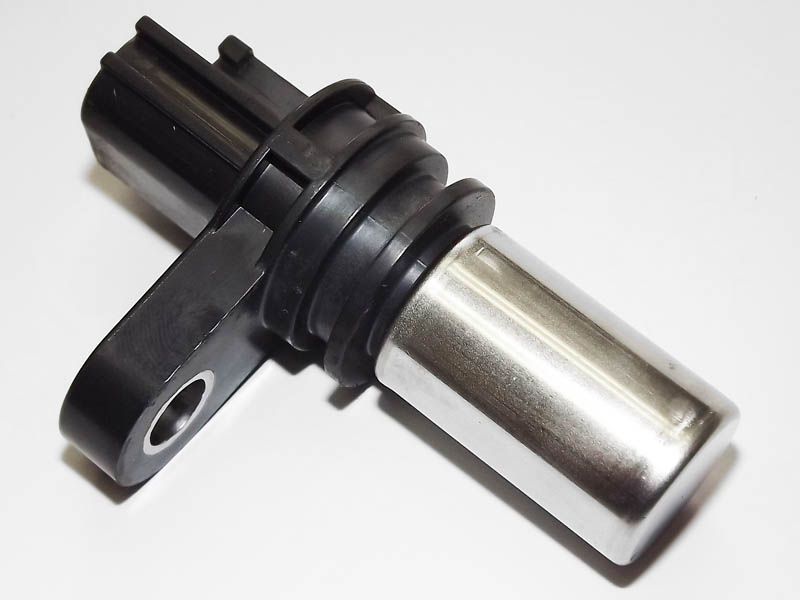

Как выглядит ДПКВ

Самой важной функцией описываемого прибора является синхронизация работы системы впрыска с системой зажигания. То есть, синхронизацией, конечно же, занимается электронный блок управления двигателем, но без показаний ДПКВ эта задача не решаема. Вот почему при отказе датчика положения коленвала мотор попросту заглохнет. Но это если датчик совсем перестал передавать ЭБУ свои показания, если же случается какой-то сбой и этот сбой повторяется регулярно – проявляются следующие признаки неисправности ДПКВ:

  • необоснованное падение мощности движка;
  • плавают обороты на холостом ходу и во время движения автомобиля;
  • возрастает расход топлива;
  • мотор захлебывается при активном нажатии на педаль акселератора;
  • детонация на высоких оборотах;

Как вы можете увидеть, большинство из симптомов неполадок датчика положения коленчатого вала, вполне могут быть обусловлены другими  поломками и сбоями в других датчиках и системах. Более того, сами проблемы с ДПКВ достаточно редки и чаще вызваны небрежностью ремонтных работ, проводимых в подкапотном пространстве, чем износом датчика или другими факторами.

Если же датчик оборотов коленвала вообще отказал, мотор заглохнет, а если он остановлен, уже не заведется. Ведь при отсутствии показаний датчика коленвала, электронный блок управления двигателем подает насосу в баке команду стоп и топливо  перестает поступать в систему.

Как устроен и как работает ДПКВ

Перед тем, как поговорить о ремонте и диагностике датчика положения коленвала следует рассказать о том, какими вообще бывают эти датчики и каков принцип работы подобных устройств. И так, существует три основных типа датчиков положения коленвала:

  • магнитно-индукционные;
  • оптические;
  • датчики Холла;

В магнитном датчике индуцируется электрическое напряжение, когда через магнитное поле, которым окружен датчик, проходят зубья диска синхронизации. Такой датчик достаточно прост, а главное он не требует для своей работы дополнительных затрат электроэнергии.

В оптическом датчике, зубья синхронизационного диска прерывают световой луч, проходя между светодиодом и воспринимающим светочувствительным элементом. И здесь уже, для работы датчика нужен какой-то минимум электричества, иначе диод просто не будет светить.

Датчики Холла основаны на одноименном эффекте и работают по принципу пересечения  переменным магнитным полем диска синхронизации, постоянного поля датчика.

На основании показаний ДПКВ определяется положение коленчатого вала, а так же частота его вращения. Благодаря чему, возможна синхронизация работы двигателя в целом и подачи топлива с системой поджига в частности.

Ремонт и диагностика ДПКВ

Найти датчик положения коленвала не очень сложно, хотя, установлен он в достаточно неудобном месте, рядом с приводным  шкивом электрогенератора, но его выдает длинный провод подключения. В принципе, чаще всего причинами неполадок этого датчика являются посторонние предметы и частицы, которые попадают в промежуток между самим датчиком и диском синхронизации.

Еще одной распространенной причиной сбоев в ДПКВ является нарушение расстояния между диском синхронизации и сердечником самого датчика. Это расстояние в норме может колебаться от  полутора миллиметров до 0,5 миллиметра. Ну а регулируется этот зазор при помощи шайб, которые подставляются в посадочное гнездо датчика.

Ну и конечно же, причиной отказа ДПКВ может стать обрыв провода или плохой контакт. Следует хорошенько осмотреть подключение датчика и провод, посредством которого ДПКВ соединяется с электронным блоком управления мотором. Если же детальный осмотр не выявил механических или иных повреждений, которые могут быть причиной отказа или сбоев в работе ДПКВ, нужно продиагностировать его обмотку. Для этого, датчик следует снять, и замерить  величину сопротивления его обмотки. Нормальными считаются показатели от 550 Ом до 750 Ом. Выход же за рамки этих значений, как правило, говорит нам о том, что датчик  оборотов коленвала, с высокой вероятностью, вышел из строя.

В том случае, если на вашем автомобиле установлен оптический ДПКВ, причиной его отказа может стать  выработавший свой ресурс, светодиод.

Подводя итоги

И так, мы теперь знаем, что датчик положения коленчатого вала, это один из важнейших компонентов электронной системы управления двигателем, и без  показаний этого датчика нормальная работа  силового агрегата, попросту невозможна.

Так же мы знаем, что симптомы  неполадок в ДПКВ весьма и весьма красноречивы, вот только они могут свидетельствовать о проблемах с другими датчиками или компонентами авто. Сами же поломки датчика оборотов коленвала случаются достаточно редко. Также, мы ознакомились с тремя видами ДПКВ и характерными для них поломками.

Видео на тему

Похожие публикации

Симптомы и признаки неисправностей датчика коленвала и его проверка

Добрый день. В сегодняшней статье я собрал для вас все признаки неисправности датчика положения коленвала.

Традиционно для нашего сайта, статья содержит множество фото и видео материалов.

Блок: 1/5 | Кол-во символов: 186
Источник: https://life-with-cars.ru/ustrojstvo-avtomobilya/vse-priznaki-neispravnosti-datchika-polozheniya-kolenvala/

Для чего нужен датчик положения коленчатого вала и как он работает?

Датчик положения коленчатого вала служит для определения угла поворота коленчатого вала в данный момент времени.

Это единственный датчик, без которого двигатель не будет работать.

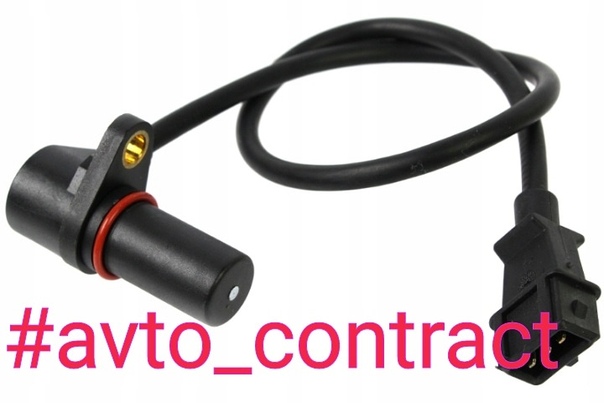

Выглядит он вот так:

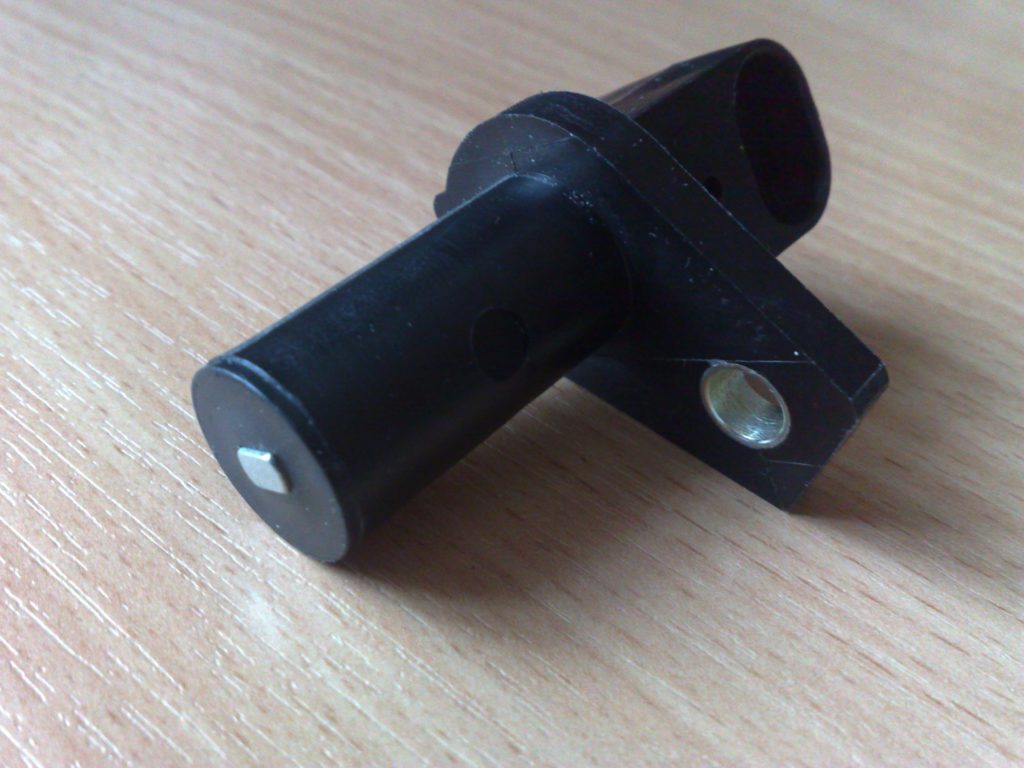

По возможности, этот датчик надо возить с собой — стоит он не дорого, а в продаже, особенно в магазинах на отдаленных территориях, есть не всегда.

Датчик положения коленчатого вала работает в паре с диском синхронизации на шкиве или на маховике. Выглядит диск синхронизации вот так:

Сам датчик положения коленчатого вала представляет собой проволочную катушку на магнитном сердечнике.

При вращении диска синхронизации происходит периодическое приближение и отделение металлических пластин от сердечника, за счет этого меняется напряженность магнитного поля, а в катушке датчика наводится электрический ток.

Если соединить выходной сигнал датчика к осциллографу мы увидим вот такую картину:

Этот сигнал подается в блок управления двигателем, и он в свою очередь выдает команды на подачу искры в цилиндры и открытие форсунок.

Хотя датчик и является простым устройством, но так как он работает в тяжелых условиях (вибрация, перепады температуры), он иногда выходит из строя. Занято, что не всегда неисправность датчика очевидна.

Блок: 2/5 | Кол-во символов: 1284
Источник: https://life-with-cars.ru/ustrojstvo-avtomobilya/vse-priznaki-neispravnosti-datchika-polozheniya-kolenvala/

Что такое датчик коленвала

Датчик оборотов коленвала — это прибор, который установлен на автомобилях, оснащенных электронной системой управления двигателем. Он дает возможность двигателю контролировать местоположение коленвала. Такого рода контроль требуется для того, чтобы обеспечить стабильное функционирование системы топливного впрыска.

Симптомы неисправности датчика коленвала способны повлечь остановку мотора, поэтому необходимо вовремя заметить основные признаки неисправности ДПКВ. Нарушение в работе ДПКВ провоцирует возникновение неполадок в системе питания, которая начинает блокировать своевременную подачу горючего. Это приводит к тому, что система зажигания не поджигает топливно-воздушную смесь.

Блок: 2/7 | Кол-во символов: 715
Источник: https://djago.ru/sistema-zazhiganiya/simptomy-neispravnosti-datchika-kolenvala/

Зачем нужен датчик коленвала и где он находится в моторе

ДПК является электромагнитным элементом, отвечающим за синхронизацию механизма запуска ДВС и топливных форсунок.

Основные функции датчика:

  • Информация для ЭБУ двигателя. Данные ДПК об угле поворота, частоте и направлении вращения КВ передаются на блок управления (ЭБУ). Сигнал, переданный с ДПК на ЭБУ, позволяет точно определить объем впрыска топлива и запустить зажигание;
  • Расчет среднего числа оборотов ДВС — данные передаются в электронную систему управления мотором и могут выводиться на цифровое табло на приборной панели;
  • Определение ускорения подкрутки КВ после зажигания топливной смеси в каждом цилиндре. Когда смесь загорается, давление газов повышается, под его воздействием КВ разгоняется, а переходя к следующему цилиндру снова замедляется. Таким образом, по ускорению подкрутки, ЭБУ оценивает эффективность работы каждого цилиндра по отдельности и выравнивает их скорость, тем самым изменяя длительность топливного впрыска для каждой форсунки;
  • Диагностика синхронизации КВ и рас

где находится контроллер положения коленчатого вала

Автор: Виктор

Нормальная работа автомобильного двигателя возможна только в том случае, если будут работоспособны все исполнительные механизмы и датчики мотор. Одним из таких контроллеров является датчик коленвала, поломка которого может привести к невозможности эксплуатации авто. Подробнее о том, что это за устройство, как его проверить и какие неисправности для него характерны, вы можете узнать из этого материала.

Содержание

Открытьполное содержание

[ Скрыть]

Описание датчика положения коленчатого вала

Где находится датчик положения вала, каков его принцип работы, за что отвечает и для чего нужен ДПКВ, что влияет на его работу и каким должно быть сопротивление устройства? Для начала разберем описание девайса.

Место расположения, назначение и устройство

Датчик ПКВ также часто зовется контроллером синхронизации. Благодаря этому регулятора управляющий модель автомобиля может синхронизировать работу ГРМ, что позволяет обеспечить правильную работу силового агрегата в целом. С помощью ДПКВ блок управления может определить момент, при котором высоковольтный разряд подается на свечи зажигания и осуществляется впрыск горючего в тот или иной цилиндр.

Многих автовладельцев интересует вопрос — где стоит ДПКВ? Если вы хотите точно узнать, где расположен контроллер, то лучше обратиться к сервисной книжке по эксплуатации вашего транспортного средства. Место расположения может отличаться, но в большинстве случаев контроллер монтируется на кронштейне, неподалеку от шкива привода генераторного узла.

Что касается конструктивных особенностей, то устройство ДПКВ следующее:

  • чувствительный компонент, выполненный в виде намагниченного металлического сердечника;
  • цилиндрический корпус, который обычно изготовляется из пластмассы или алюминия;
  • основание устройства с фланцем, а также отверстием для фиксации;
  • выход для подключения к бортовой сети машины;
  • связующий провод в эмалированной изоляции.

Для того, чтобы не допустить негативного воздействия на устройство, обмотка ДПКВ герметизируется компаундом. Непосредственно синхронизирующий диск коленчатого вала оснащается 58 зубчиками, которые установлены по окружности устройства на одинаковом расстоянии между собой. Расстояние между зубцами составляет 6 градусов. Два зубчика на валу отсутствуют — они используются для определения начального положения коленвала. С помощью этих зубчиков система генерирует сигналы синхронизации.

Принцип работы

Как работает девайс? Когда коленвал проворачивается, на механизм воздействуют его зубья, что приводит к изменению магнитного поля. В результате этого появляются импульсы напряжения. От ДПКВ синхронизирующий сигнал подается на блок управления, таким образом предупреждая модуль о том, какая частота и положение самого вала. Именно этот принцип является основанием для расчета момента времени, который потребуется для активации модуля зажигания, а также топливных форсунок.

В случае, если ДПКВ будет отправлять неверные импульсы, это приведет к нарушению цикличности подачи топливовоздушной смеси и зажигания. Соответственно, такая проблема станет причиной некорректной работы силового агрегата или невозможности его запуска в принципе (автор видео о диагностике — канал Resta).

Возможные неисправности: признаки и причины

Контроллер частоты вращения оборотов или работает нормально, или не работает совсем. Если устройство выходит из строя, на контрольном щитке должен загореться индикатор Чек Энджин.

По каким симптомам можно определить поломку ДПКВ:

  • снизилась динамика при движении транспортного средства;
  • на холостом ходу обороты силового агрегата могут то увеличиваться, то падать, происходит это произвольно;
  • в целом на холостых мотор может работать нестабильно, возможно троение двигателя;
  • стук «пальчиков» или детонация — обычно проявляется при динамичной нагрузке;
  • силовой агрегат транспортного средства заводится с большим трудом, при поломке ДПКВ он может вовсе не завестись.

Разумеется, приведенные выше симптомы могут свидетельствовать о неисправностях в работе других узлов и механизмов. К примеру, троение двигателя и снижение его мощности может быть обусловлено неполадками в работе топливного насоса или засорением топливного фильтра. Поэтому для определения поломки контроллера нужно не только знать признаки, но и уметь проверить датчик (видео обнародовано на канале Lty D).

Способы устранения поломок

Есть несколько вариантов устранения поломок в зависимости от неисправности:

  1. Если датчик вышел из строя, то его необходимо менять. Поломанный контроллер ремонту и восстановлению не подлежит, поэтому замена является единственным выходом для решения проблемы.
  2. Если контроллер работоспособный, то нужно проверить качество его подключения к электросети. Часто бывает такое, что причина неработоспособности заключается в плохом контакте датчика с системой электрики, в частности, речь идет о разъеме. Штекер может быть поврежден, а если ДПКВ работает в условиях влаги, то контакты на разъеме могут окислиться.
    Окисление препятствует нормальной передаче сигнала. При такой проблеме можно попробовать очистить разъем с помощью железной строительной щетки или мелкозернистой наждачной бумаги. Однако, если разъем поврежден, то его придется поменять. Для этого поврежденный штекер нужно отрезать, а вместо него к проводку подключить новый разъем, тщательно заизолировав место подсоединения.
  3. Неработоспособность датчика может быть обусловлена и неисправностью электрической проводки. Тогда нужно будет произвести диагностику целостности электроцепи авто, это позволит определить отсутствие разрыва в проверяемой цепи.
    Диагностика осуществляется с помощью контрольной лампочки, к которой надо подключить два провода. От датчика нужно отключить разъем с проводкой, после чего один конец провода контрольной лампы следует к разъему, а второй — к другому концу или массе авто. Если при подключении лампа стала гореть, это свидетельствует о том, что цепь целая и разрывы в ней отсутствуют. Если же в результате подключения лампа не загорелась, то это говорит о наличии разрыва в проводке.

Диагностика работоспособности датчика

Есть несколько методов проверки ДПКВ в домашних условиях. В первую очередь контроллер необходимо отключить от штекера питания, демонтировать и внимательно осмотреть — это будет визуальная диагностика. В ходе проверки нужно оценить сам корпус — нет ли на нем повреждений, дефектов, целый ли он, в каком состоянии находятся контакты, разъем и сердечник. Если на датчике имеются следы грязи, то их все необходимо удалить, для этого используется бензин либо спирт (автор видео — канал Автоэлектрика ВЧ).

Если визуальная диагностика не дала результатов, то нужно прибегнуть к более точной проверке работоспособности. Для выполнения этой задачи потребуются тестеры.

Рассмотрим два способа проверки:

  1. Для реализации первого метода вам потребуется мультиметр — эти прибором вы будете замерять значение сопротивления обмотки. Зависимо от типа датчика, параметр сопротивления может быть разным. Но, как правило, эта величина варьируется в районе 550-750 Ом. Если полученное значение не соответствует этим пределам, то датчик надо менять.
  2. Второй вариант диагностики более трудоемкий, поскольку для его выполнения вам потребуется вольтметр, устройство для измерения индуктивности, мегомметр, а также сетевой трансформатор. Величина индуктивности должна составить около 200-400 мГн в идеале. Параметр сопротивления нужно замерять при помощи тестера — полученная в ходе диагностики величина должна составить более 20 мОм при условии, что напряжение составит 500 В. Использование сетевого трансформатора необходимо для того, чтобы снять намагничивание с диска синхронизации.

Фотогалерея

Фото расположения и диагностики контроллера ПКВ.

 Загрузка ...

Видео «Как можно завести двигатель авто с неработающим ДПКВ?»

Автор ролика предлагает вам узнать о том, как можно запустить силовой агрегат автомобиля в обход ДПКВ (видео опубликовано каналом Автоэлектрика ВЧ).

Признаки неисправности датчика коленвала и его проверка

Приветствую всех моих читателей, вот решил написать эту статью, так как часто возникает такая неприятность, особенно когда вам срочно необходимо куда то ехать — машина барахлит либо не заводится, во избежание долгих поисков причины подскажу вам признаки неисправности датчика коленвала:

Когда машина не заводится, глохнет мотор, тарахтит, вибрирует и гуляют обороты – обычно первое, что проверяет любой владелец это свечи, свечи в порядке — проверяет бронепровода, за ними трамблер, либо электронный блок, его заменяющий.

Затем бензонасос, (стартер, когда не запускается мотор), предохранители и прочее, что подскажут соседи, прохожие и народные умельцы. А советы, типа у меня было то же самое, далеко не всегда верны

Согласитесь, что не зная, симптомы можно копаться долго и нудно, именно по этому начну с признаков.

Как не опытному в авто ремонте хозяину понять в чем причина неполадок

Существуют несколько вариантов поломки, причина будет одна, хотя признаки разные:

  1. Если датчик накрылся совсем, мотор заглохнет и дальнейший запуск невозможен, то же самое даст обрыв питания в цепи, поэтому для начала проверяем не пропало ли питание.
  2. Двигатель запускается, однако вибрирует и работает не стабильно в режиме холостых оборотов.
  3. Ощутимое снижение мощности мотора, а при разгоне наблюдаются провалы
  4. Повышенный расход горючего

Вариант поломки номер один – выявляется проверкой цепи питания и выявлением неработающего элемента, замена естественно.

Второй вариант диагностировать труднее, поломка прочих элементов, и неполадки с зажиганием могут вызвать подобные же неприятности.

Если расход горючего увеличился, это может быть вызвано капризами лямбда зонда, датчика воздуха либо дроссельной заслонки. Эти неполадки тоже повышают расход горючего и вызывают нестабильность холостых оборотов.

Причины  неполадок

Что может вызвать подобные неприятности?  Давайте разбираться.

Этот датчик весьма надежен и долговечен, чаще всего он прослужит полный период эксплуатации машины, поэтому грешить сразу на него не приходит в голову. Однако есть причины, которые приводят к его поломке:

  1. Замыкание обмотки либо внутренний обрыв от сильной вибрации мотора, эта неисправность весьма редко встречается.
  2. Разрыв электрической цепи, причина – та же вибрация, оплавление проводника под действием температуры, либо механическое повреждение по неосторожности самого владельца авто.
  3. Повреждение механическое при выполнении какого либо ремонта (удар сорвавшимся ключом, как вариант).
  4. Пропал контакт в разъеме, по причине окисления, либо расшатался.
  5. Наиболее распространенный – загрязненность поверхности, которая взаимодействует со шкивом.

Как мне кажется, пыли и грязи стоит уделить внимание, она появляется со временем в любом агрегате. Пыль и грязь, а еще стружка металлическая (очень мелкая, появляющаяся постепенно по мере работы и износа деталей) постепенно залепляют датчик, в результате он перестает реагировать и подавать импульсы, либо импульсы слабеют.

Для справки:

Подобное засорение возникает в изношенных моторах, если пропускают сальники, либо когда давно не производилась замена масла в моторе, тогда стружка и грязь полностью покрывают все  детали корпуса изнутри и  датчик положения коленвала тоже.

Проводим проверку прямо в гараже

Если мотор в машине заглох, уже не уехать, да и с барахлящим движком куда либо ехать весьма рискованное дело, попросту не доедешь., поэтому приступаем к проверке на месте. Сначала открываем капот и производим такие действия:

  1. Тщательно очищаем корпус датчика ветошью, пропитанной растворителем, бензином, скипидаром, прочим обезжиривающим средством. Особенно тщательно протираем торец со стороны зубчатого шкива.
  2. Проверяем крепление – вдруг разболтался, немного открутившийся винт на датчике, позволяет ему отодвинуться от зубьев, зазор между датчиком и зубьями увеличился, а импульс соответственно ослаб.
  3. Прочищаем контакты в разъеме от окисления (тонкой отверткой, шилом).
  4. Проверяем проводку, чтоб не была оплавлена либо переломлена.
  5. Пробуем запустить мотор, не прошла ли проблема? Если исчезла- можно ехать.
  6. Когда все меры, описанные мной выше не помогли, остается замена.

 Снимаем датчик

Любой инжекторный мотор оснащен датчиками, их много, расположены они в каждой модели и марке по разному, я покажу на примере самой распространенной отечественной марки ВАЗ-2110 где он располагается.

Нужный нам датчик крепится на кронштейне, кронштейн расположен на корпусе масляного насоса, «лицевой» стороной он направлен на зубья шкива коленвала (синяя стрелочка).  Колодка проводов подключена к датчику сзади (колодка отмечена красной стрелочкой).

  1. Напоминаю, что датчик является электронным компонентом, поэтому, прежде чем его трогать, нужно обесточить цепь. Для этого мы снимаем плюсовую клемму с аккумулятора.
  2. Какие могут быт неприятности, если забить на это? От замыкания проводки и до выхода из строя компьютера, в общем разгильдяйство обойдется дорого!
  3. После этого можно рукой отжать фиксатор, которым колодка укреплена в разъёме, и снять ее. Аккуратность буден не лишней, я сам видел, как ломают фиксаторы грубым, чрезмерным нажатием.
  4. Затем нам нужно выкрутить крепящий болт, и снять датчик.

Выполняем проверку

Теперь делаем проверка с помощью мультиметра, без него никак:

  1. Измеряем сопротивление коснувшись клемм прибора, так мы убедимся, что обмотка цела. Предварительно нужно почистить контакты.
  2. Нормальный датчик должен показать сопротивление в пределах 500-700 Ом, обрыв покажет бесконечность, а если замыкание, тогда сопротивление покажет нам ноль или около ноля.
  3. Переводим мультиметр в положение для замеров напряжения с порогом 200 милливольт.
  4. Подключаем зажимами «крокодильчик» наш мультиметр к клеммам датчика
  5. Берем ключ или другой железный предмет, резким движением прикладываем к сердечнику датчика так же резко отрываем, датчик держим за корпус.
  6. У рабочего должно показать скачки стрелки мультиметра.
  7. Если датчик не виноват, надо тестировать его колодку и проводку.
  8. Неисправный датчик меняется, если исправен, возвращаем на место и ищем другую неисправность с похожими признаками.

Проверка в пути

Бываю поломки происходят неожиданно, в поле, на трассе и так далее, где мультиметра под рукой не будет, тогда вас выручит лампочка любого светильника машины, например салонного:

И так нужна светодиодная лампочка с  двумя проводами, которые вы, после снятия датчика к нему подключите.

Действуете железным предметом как я уже рассказал чуть выше.

Если датчик коленвала исправен, то диод будет мерцать.

Спасибо мои читатели, теперь вы можете самостоятельно диагностировать подобные неисправности и не растеряться, до скорой встречи на полях блога с новыми статьями, подписывайтесь на мои обновления в блоге, кто еще этого не сделал, желаю успехов в ремонте, и чтобы ремонт был нужен как можно реже!

Рекомендуйте мой блог друзьям на сайтах, заранее огромная благодарность. До свидания.

Как проверить датчик положения коленчатого вала

Существует ряд общих симптомов неисправного датчика положения коленчатого вала (CKP), которые могут помочь вам определить, вышел ли из строя ваш датчик, включая пропуски зажигания в двигателе, грубую работу на холостом ходу, остановку или затрудненный запуск. Если у вас возникли подобные проблемы, возможно, вам потребуется заменить датчик положения коленчатого вала.

Однако эти же симптомы могут быть вызваны проблемами с системами зажигания или впрыска топлива.Поэтому, прежде чем заменять датчик положения коленчатого вала, вы можете провести несколько тестов, чтобы определить, действительно ли датчик коленвала является источником проблемы. Вот как проверить датчик положения коленчатого вала с кодом или без кода:

Коды неисправностей CKP

Если индикатор проверки двигателя горит, значит, блок управления двигателем (ЭБУ) записал какой-то код неисправности. Вы можете проверить бортовые диагностические коды неисправностей с помощью диагностического диагностического прибора. Коды между P0335 и P0338 соответствуют проблемам датчика коленчатого вала.

Это, вероятно, наиболее простой и надежный способ проверить и определить проблему датчика коленчатого вала. К сожалению, датчик коленчатого вала обычно изрядно изношен к тому времени, когда горит индикатор проверки двигателя. Возможно, вы уже испытываете проблемы с датчиком коленчатого вала до того, как ЭБУ обнаружит какие-либо признаки неисправности. Если вы хотите проявить инициативу, вы можете провести еще несколько тестов.

Запуск двигателя и считывание оборотов

В следующем методе тестирования датчика кривошипа также используется диагностический сканирующий прибор. Одна из настроек сканера позволяет вам считывать обороты двигателя в оборотах в минуту (RPM). Теперь вы можете догадаться, откуда сканер получает эту информацию? Если вы угадали датчик положения коленвала, то вы были правы. Настройте сканер на считывание оборотов двигателя и проворачивайте двигатель. Диагностический прибор должен показывать от 100 до 500 об / мин. Плохие показания указывают на то, что датчик коленчатого вала работает неправильно. Нулевое значение указывает на то, что датчик коленчатого вала полностью вышел из строя.


Методы тестирования мультиметра

Конечно, не у всех есть доступ к сканирующему прибору (хотя его иногда можно взять напрокат в магазинах запчастей), но есть несколько способов проверить неисправный датчик положения коленчатого вала с его помощью. Мультиметр - более распространенный инструмент, который очень полезен для диагностики многих электронных компонентов вашего автомобиля. Мультиметр может измерять напряжение, ток и сопротивление.

Вы можете снять датчик, а затем проверить сопротивление.Присоедините один конец мультиметра к каждому проводному выводу датчика. Нулевое сопротивление означает, что произошло короткое замыкание. Бесконечное сопротивление означает разрыв цепи. Любое из этих показаний указывает на то, что датчик не работает. Для любых других показаний сверьте его со спецификациями производителя. Если ваши показания не близки к рекомендуемому сопротивлению, вам следует заменить датчик.

Другой способ проверить датчик коленчатого вала с помощью мультиметра - проверить выходное напряжение при проворачивании двигателя.Для этого вам понадобится помощник. При этом будьте очень осторожны с движущимися частями. Проверьте электрические разъемы и измерьте выходное напряжение в милливольтах переменного тока. Обычно это значение составляет около 200 милливольт, но оно может варьироваться от автомобиля к автомобилю. Проверьте характеристики производителя. Если нет выходного напряжения, то, очевидно, ваш датчик не работает.

Эти тесты помогут вам определить источник вашей проблемы. Они либо помешают вам произвести ремонт, который вам не нужен, либо подтвердят, что ремонт, который вы собираетесь сделать, действительно нужен.Если тестирование действительно подтвердило отказ вашего датчика, ознакомьтесь с этой статьей о том, как заменить датчик положения коленчатого вала.

Просмотрите другие статьи о датчиках положения коленчатого вала:

Что такое датчики распредвала и коленчатого вала? »NAPA Know How Blog

Датчики распределительного и коленчатого валов отслеживают положение коленчатого и распределительного валов двигателя, генерируя электрический сигнал на основе положения спускового колеса (датчик переменного сопротивления) или металлического ротора (датчик Холла).Эта информация используется модулем управления зажиганием и / или компьютером управления двигателем для определения последовательности опережения зажигания и опережения топливной форсунки.

Где расположены эти датчики?

Датчик положения распределительного вала обычно расположен в головке цилиндров двигателя и имеет цилиндрическую часть, которая вставляется в головку. Датчик положения коленчатого вала обычно расположен в крышке привода ГРМ или на стороне блока с цилиндрической частью, которая вставляется в блок.

Какие бывают типы датчиков распредвала и коленчатого вала?

Датчики на эффекте Холла чаще всего используются в автомобилях для измерения скорости вращающегося объекта, такого как колесо, коленчатый вал или распределительный вал. Датчики на эффекте Холла выбираются за их точность во всем диапазоне скоростей, а также за их устойчивость к грязи, грязи, воде и ржавчине. Они состоят из стационарного постоянного магнита и полупроводника, который содержит аналого-цифровой (A / D) преобразователь сигнала.Преобразователь A / D вырабатывает прямоугольный электрический сигнал, который интерпретируется электронным управлением транспортного средства для определения положения распределительного или коленчатого вала двигателя.

Датчик переменного магнитного сопротивления - это датчик, генерирующий аналоговый сигнал, который состоит из постоянного магнита и полюсного наконечника. Когда металлический зубчатый венец тонального кольца или реактивного колеса проходит через наконечник датчика, генерируется сигнал, который падает по мере удаления зубца. Уровень сигнала увеличивается с увеличением скорости и близости датчика к звуковому сигналу.

Магниторезистивный датчик - это устройство, которое использует магнитное поле для преобразования механического движения в электрический сигнал. Для работы требуется источник питания. Этот тип датчика используется в датчиках CMP, CKP, ABS и скорости вращения рулевого колеса из-за его повышенной точности и устойчивости к электромагнитным помехам (EMI).

Возможные симптомы неисправности датчика распредвала или коленчатого вала

  • Сканирующий прибор - P0335 - P0349 Коды
  • Сканирующий прибор - нет оборотов при проворачивании коленчатого вала
  • Система зажигания - пропуски зажигания двигателя
  • Система зажигания - низкое качество холостого хода
  • Система зажигания - Жесткий запуск
  • Система зажигания - Нет искры
  • Топливная система - Глохнет
  • Топливная система - Низкая мощность
  • Топливная система - Нет импульса топливной форсунки
  • Топливная система - Низкая экономия топлива

СОВЕТ - Двигатели Chrysler требуют очень точной работы Синхронизация датчика положения коленчатого вала (CKP) и датчика положения распределительного вала (CMP). Отсутствие надлежащей синхронизации приведет к различным симптомам работы двигателя. Идентификаторы данных синхронизации CMP и CKP могут ввести вас в заблуждение, поэтому лучший способ проверить выравнивание датчиков - это использовать лабораторный осциллограф с двойной трассировкой. На двигателях, предшествующих контроллеру нового поколения (PCM с 4 разъемами), практическое правило состоит в том, что импульсы CMP должны находиться между импульсами CKP.

Ознакомьтесь со всеми электрическими деталями, доступными на NAPA Online, или доверьтесь одному из наших 17 000 центров NAPA AutoCare для текущего обслуживания и ремонта. Чтобы получить дополнительную информацию о датчиках распредвала и коленчатого вала, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фотография любезно предоставлена ​​Wikimedia Commons.

Часть 5 - Основы датчиков кривошипа и кулачка и способы их проверки

Идентификатор статьи: 20

Каковы фактические шаги тестирования

Проверить датчик CKP несложно, и процедура диагностики довольно проста.Следующий путь тестирования применяется к условию «заводится, но не запускается». Хотя следующие тесты применимы только к датчику положения коленчатого вала, который полностью отказал , с некоторыми изменениями вы также можете следовать тому же пути диагностики при диагностике датчика CMP.

  1. Шаг первый.
    1. Убедитесь, что аккумулятор полностью заряжен.
    2. Тест на искру.
      1. Вам нужно будет проверить наличие искры на всех цилиндрах, чтобы убедиться, что искры нет вообще.
      2. Если есть искра, датчик положения коленчатого вала исправен.
    3. Проверка импульса топливной форсунки, хотя в зависимости от конструкции топливной системы это не всегда возможно.
      1. Если присутствует импульс топливной форсунки, датчик положения коленчатого вала работает нормально.
  1. Шаг второй.
    1. Найдите положение датчика положения коленчатого вала.
    2. Определите тип датчика CKP (двух- или трехпроводный).
  2. Шаг третий.
    1. На трехпроводных датчиках СКП:
      1. Определите, какой провод является силовой цепью.
      2. Определите, какой провод является цепью заземления.
      3. Определите, какой провод является сигнальным.
    2. На двухпроводных датчиках CKP:
      1. Yo

MRE_Sensor


Принцип обнаружения

Магнитный ротор состоит из резиновой матрицы, заделанной с магнитными частицами, с расположенными полюсами N / S (по 48 полюсов N и S каждый) равномерно по окружности.

Вращательное движение магнитного ротора вызывает магнитное поле изменить. Активный датчик обнаруживает изменения и выводит их в виде импульсов скорости вращения колес.

В отличие от широко используемых пассивных датчиков, этот Датчик способен определять скорость автомобиля, начиная примерно с 0 км / ч. Кроме того, поскольку он может определять направление вращения ротора, он позволяет системе различать прямое и обратное движение автомобиля.

Магниторезистивный элемент (MRE) типа VVT Датчики используются, например, Toyota FJ CRUISER 1GR-FE Двигатель .

Датчики положения коленчатого вала и распределительного вала Модель 2010 CAMRY 2AR-FE

Используется датчик положения коленчатого вала с измерительной катушкой. Ротор ГРМ коленчатого вала состоит из 34 зуба, 2 зуба отсутствуют. Датчик положения коленчатого вала выдает сигналы вращения коленчатого вала. каждые 10, а отсутствующие зубы используются для определения верхней мертвой точки.

Используются датчики положения впускного и выпускного распредвала с магниторезистивным элементом (MRE). Для определения положения распределительного вала каждый распределительный ротор на впускном и выпускном распредвалах используется для генерировать 3 (3 высоких выхода, 3 низких выхода) импульсов на каждые 2 оборота коленчатого вала.

Проверьте Датчики MRE на стр.12-19 "".

Записи систем и данных (PIDS) и датчиков скорости колес (Toyota Corolla ZRE151

(Поиск по сайту)

.
