Замок на капот своими руками

Замок капота своими руками Отчет составил alinghi

Тема обсуждения на форуме: Замок капота

В качестве основного блокирующего устройства взял обычный Defen Time.

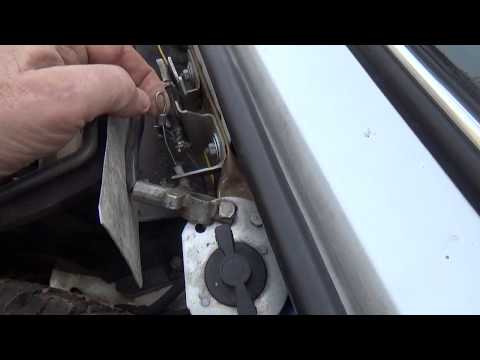

И так, как делал. Снял замок капота, и придирчиво его оглядел. Искал в замке место, просверлив которое «в ЗАКРЫТОМ виде» и всунув штырь в отверстие, я бы добился блокировки механизма замка.

На фото видно, что пришлось немного пожертвовать частью шляпки от клепки. Очень уж удачное получилось место, штырь проходит через несколько слоев замка, между которыми движется плоский крюк замка. Получается что при попытке взломать заблокированый замок, основная нагрузка ложится на стенки дырки, запаса металла думаю вполне хватит для противостояния взлому (думаю что по взломостойкости будет равносильно закрытому штатному замку, ломать его бесполезно).

Пришлось строить конструкцию от обратного, то есть сначала просверлить дырку в замке, потом искать место для крепления носика блокиратора капота. В противном случае очень велик риск просверлить дырку в замке мимо нужного места, либо с минимальным запасом толщины металла.
Для того чтобы пропустить трос блокиратора к замку, в панели надо просверлить отверстие диаметром примерно 20мм (с запасом, подойдет фреза от парковки).

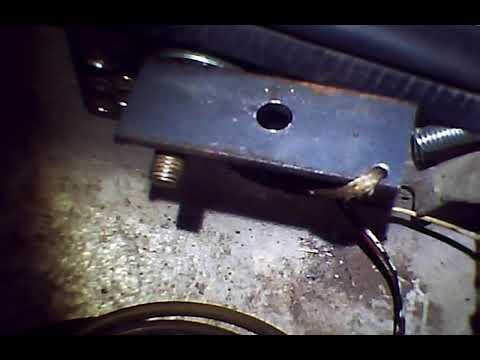

С обратной стороны очень удачно пришлась к месту металлическая пластина, которую используем как держатель носика замка.

Сверлим в ней отверстие диаметром позволяющим просунуть только резьбовую часть носика блокиратора, скручиваем носик блокиратора (он из двух частей) не забыв помазать резьбу либо стопором резьбы (такой синенький) чтобы не откручивалась от вибрации, либо каким нибудь клеем (момент, супер. ), кладем ее на края круглой дырки (края дырки как бы вывернуты в сторону двигателя, и создают нужную нам дистанцию до замка), и перемещениями пластины добиваемся точного совпадения дырки в ЗАКРЫТОМ замке с носиком блокиратора (мне для совмещения пришлось расточить «телевизор» немного вверх и вбок), после нахождения нужного места, проверяем работу замка «на весу», если все впорядке – фиксируем пластину клепками. При сверлении отверстий под клепки, надо постараться не сдвинуть пластину с настроенного места, я для этого поставил несколько меточек маркером. Если даже в процессе клепания небольшой сдвиг произошел, это не страшно, всегда можно рассверлить отверстие в замке на чуть больший диаметр. Но увлекаться не надо, чем больше отверстие в замке – тем больше будет нагрузка на носик замка при попытке взлома, а он латунный (не сам штырь, а носик из которого он выезжает). Идеальным будет отверстие позволяющее с минимальным зазором входить и выходить носику блокиратора из штатного замка.

Прокладываем трос блокиратора по левой стороне машины, без натягов, в районе горловины бачка омывателя крепим трос пластиковой стяжкой к кузову (если есть возможность, я бы советовал пропустить трос блокиратора в многослойной стальной плетеной рубашке, продается отдельно). Длинны троса хватает чтобы прикрепить блок замка на левом ребре (к которому прикручено крыло), один саморез вкручиваем пропустив жало шуруповерта через дырочку в крыле, другой прикручиваем в край ребра. Страховочный трос блокиратора скручиваем колесом и «хороним» в известном только нам месте (место намеренно не указываю, используйте фантазию, главное чтобы место было труднодоступным). Трос можно отрезать покороче, и сделать свою петельку. Особо отчаянные его отрезают под корень. Реле управления блокиратором капота (желательно чтобы им было цыфровое реле) ставим рядом с блокиратором.

Смысл в том, чтобы минимизировать длинну силовых проводов управляющих электродвигателем блокиратора, для невозможности доступа к ним из под колеса или из под машины, и подачи на них напряжения. К реле блокиратора прокладываем только питающий постоянный плюс от аккумулятора, рядом с аккумулятором ставим предохранитель на 15 ампер (синий), массу на реле управления блокиратором берем местную, под болт кронштейна трубки кондиционера (головка 10мм). Зливаем болт антикором. Так же будет не лишним закрыть болты крепления родного замка капота.

Они откручиваются с переди автомобиля, примерно за значком три бриллианта. Для удобства откручивания в переднем щите проделаны два продолговатых отверстия, и теоретически есть возможность открутить болты не открывая капота, просто промяв вниз пластиковый кожух (подобные способы аварийного открывания капота многократно видел на СТО). Размеры пластины приведены ниже.

Теперь необходимо избавится от основных слабых мест в нашей защите, дырки по бокам передка авто, позволяющие отогнув подкрылок пролезть достаточно далеко чтобы нейтрализовать блокиратор, сирену, концевик, минусовую клемму АКБ, и наверное особо гуттаперчивые могут перекинуть контроллер (шутка). Кстати все знакомые специалисты которым показывал установку замка, первым делом говорили – а я открываю подобные вещи так. И дальше лезли под крыло, на что я их останавливал и открывая капот спрашивал – покажи от сюда. Увидев заплатки они начинали улыбаться, и я тоже

Выглядеть это будет так:

Прикручиваем болтами резьбу которых так же смазываем клеем, для предотвращения откручивания с другой стороны. Я для острастки навинтил еще и контрогайки. Для заплаток понадобится три пластины толщиной не более 1 мм. Две пластины на бока, одна на замок капота. Размеры заготовок для боковых пластин: для левой нужен прямоугольник 27.1см на 13см, и правая 27.3см на 13.3см. Далее следуем размерам указанным на фото.

Общие достоинства и проблемы

Прежде чем рассматривать реализации решений среди капотных блокираторов, следует сказать несколько слов общего плана, касающихся всех замков капота сразу.

Замки капота важны и нужны. Именно вместе с сигнализацией. Пока кричит запертая под капотом сирена, злоумышленник никак не может чувствовать себя уверенно. Замки капота любимы и популярны еще и потому, что в них сокрыта некая нетривиальность, хитринка что ли. Их важность недостаточно очевидна для непосвященного человека «с ходу», но уж после разъяснения сути, заказчик чувствует себя настоящим «хитрецом».

Существует, однако, целый круг проблем, в той или иной мере относящийся ко всем блокираторам капота, и свидетельствующий явно не в их пользу.

Классификация

Напомним, что среди разнообразия замков трансмиссии уже наметилась кое-какая тенденция, обобщающая развитие от прошлого к будущему. Так, например, среди моделей замков Bear-Lock соотношение индивидуальных штыревых замков к бесштыревым примерно 900:150, а Defend-Lock ориентирован только на бесштыревые замки. Очевидно, что родоначальники отрасли – универсальные дуговые замки – уже практически покинули этот мир, а продолжатели – универсальные штыревые – тоже постепенно отмирают.

Ничего подобного пока не происходит среди дополнительных замков капота. Все решения, которые были созданы в данном направлении, и по сей день «живее всех живых». А индивидуализация, приспосабливание к модели автомобиля, у блокираторов капота проявляется главным образом в комплектовании специфическими дополнительными кронштейнами для облегчения установки и защитными элементами против вскрытия.

Общим у всех противоугонных блокираторов является обилие аналогичных решений, когда один производитель копирует решение другого. Причем, как правило, копирование осуществляется не бездумно, а все-таки с учетом определенных недостатков более «древних» разработок.

Практически только данный тип блокираторов (капота) целесообразно классифицировать на механические и электромеханические, другие типы замков либо просто немыслимы без электричества (как блокираторы дверей), либо электрический привод в них не применяется вообще (замки рулевого вала), либо электропривод является экзотической редкостью (замки КП). Итак, на рынке соседствуют и уживаются два вида дополнительных замков капота электромеханический и просто механический (в устной речи я бы сказал «чисто механический», но на бумагу это не очень хорошо ложится). Одно время были представлены на рынке и электрические замки, удерживающие капот в запертом состоянии силой электромагнитного взаимодействия. Данное решение не получило распространения ввиду большой энергоемкости.

Механическое и электромеханическое решения представляют собой различные концепции, каждая из которых, в зависимости от конкретной реализации и конкретного применения, имеет собственные преимущества и недостатки. При этом есть преимущества и недостатки концептуально общие. В целом.

Электрика – для удобства пользования, механика – для лучшей надежности. В электрическом варианте нажал на кнопочку брелока сигнализации – капот заперся автоматически, ничего делать не надо. В механическом варианте нужно всякий раз возиться с замками-ключами. Закрыть один раз и навсегда (до сервисных работ) небезопасно. Замок должен работать, иначе теоретически может заклинить в самый неподходящий момент (при пожаре).

Казалось бы, электрический вариант лучше, но есть тонкий момент: что делать, если «кончилось» электричество? Тут из положения выходят двумя путями:

Для себя я выбрал бы третий путь: вывести не страховочный тросик, а страховочные провода. Они незаметнее, и провести их можно куда угодно. Однако для широких масс этот путь, к сожалению, непригоден. Владелец должен понимать, что внешнее напряжение должно быть 12В (меньше можно, но результат не гарантирован, а вот больше нежелательно), время воздействия не должно превышать 1 с, и т. д., и т. п.

Кроме того, все дополнительные замки капота независимо от вида можно разделить по другому признаку: наличие или отсутствие собственного запорного механизма. Отсутствие запорного механизма автоматически означает присутствие механизма блокировки штатного замка капота – других вариантов нет.

Блокираторы штатного троса капота, в свою очередь, подразделяются по принципу блокировки штатного замка: в противоход или в разрыв штатного троса капота.

Стандартной является блокировка «в противоход», при этом решении механизм, открывающий штатный замок капота не претерпевает никаких прямых изменений и вторжений. Косвенные изменения, однако, нередко имеют место. Они обусловлены привычкой владельца всякий раз проверять работу блокиратора. В результате штатный трос незначительно растягивается или изменяет местоположение, и капот не открывается, что автоматически означает рекламацию. Лучше одновременно с креплением троса дополнительного замка закрепить и штатный трос (актуально на тех моделях автомобилей, где штатный трос имеет ненужные «степени свободы»), дабы предотвратить подобную ситуацию.

Блокировка в разрыв штатного троса была придумана разработчиками блокираторов «не от хорошей жизни». До первой ее реализации блокираторы штатного троса существенно проигрывали запорным блокираторам по сфере применения, теперь сравнялись или даже опережают. Существовали (и существуют) целые группы автомобилей, на которых работу блокиратора штатного троса «в противоход» никак нельзя признать удовлетворительной. Это автомобили с задним расположением защелки капота либо с двумя штатными замками капота.

Что касается частностей, оптимального выбора блокиратора капота для определенной модели автомобиля, то здесь есть нюансы, и нет единого правила. Все зависит от форм подкапотного пространства и конфигурации штатного замка. Для каких-то автомобилей есть выбор модификаций капотного блокиратора – для некоторых альтернативы нет.

Еще несколько общих особенностей, связанных с установкой

Эффективность работы блокиратора капота подчас сильно зависит от профессионализма и добросовестности установщика (можно поставить зависимость от условий работы и еще от многого другого, но мне кажется, каждый понимает, о чем речь). Это общее правило для всех универсальных конструкций, ничего уж тут не поделать.

Для механических моделей желательно:

Обеспечить скрытность установки личинки. Дело даже не в том, чтобы спрятать саму личинку, а в том, чтобы не дать злоумышленнику добраться до бронировки и достать трос.

Использовать стопорное кольцо со стороны моторного отсека.

Грамотно проложить и закрепить трос в подкапотном пространстве (иногда специального крепежа бывает недостаточно, но в любом случае оставаться лишнего не должно), не дать возможности добраться снаружи до троса и поддеть.

Для электромеханических моделей требуется грамотно проложить и закрепить трос, что означает не только не дать поддеть его снаружи, но и обеспечить работоспособность в различных температурных режимах (укладывать плавно, без чрезмерных перегибов).

Особый момент – сокрытие страховочного тросика. Это уже из области искусства. Владельцы, как правило, забывают, а иногда даже не подозревают о факте его существования.

Если есть специально разработанные для определенных автомобилей дополнительные элементы, то их нужно применять и причем по назначению.

Кроме того, установка замка капота, как ни странно, наиболее рискованное мероприятие для внешнего вида автомобиля. Забытый под капотом инструмент так и норовит оставить на крышке капота неизгладимые следы. То же самое может произойти во время технологически непродуманной процедуры крепежа запорного элемента замка к крышке капота.

Переходим к рассмотрению наиболее популярных и распространенных изделий данного профиля, рассмотреть все имеющиеся не представляется возможным. Рассматривать будем группами.

Hood-Lock Saturn, Titan, Sentry, Falcon и т. д.

Судя по перечню названий, можно догадаться, что поставляют этот тайваньский продукт различные уважаемые компании. Различия в реализации между марками незначительны, фактически это одно и то же изделие. Но будем немножко снисходительны – это блокиратор-пионер, то есть был он в своем роде первым и до сих пор не списан в утиль. Причина видится одна: нет равных в себестоимости (закупочной цене).

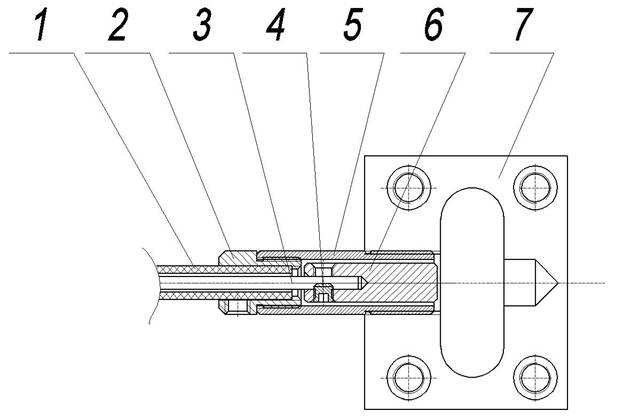

Блокиратор состоит из троса, соединяющего личинку замка и запорный ригель, салазок для ригеля и двух вариантов запорных пластин. Под определенный автомобиль пластину нужно выбрать, согнуть и прикрепить саморезами к крышке капота, используя имеющиеся отверстия. Личинка замка устанавливается в салоне автомобиля, запорный механизм под капотом – это классическая схема механического капотного блокиратора. Для запирания нужно утопить личинку нажатием (тоже классическое действие). Личинка замка подпружинена, при повороте ключом сама возвращается в исходное положение. Существуют разные модификации, различающиеся длиной троса от личинки до запорного ригеля – 3.5, 5, 6, и даже 7 футов.

Трос имеет способность растягиваться до 2 мм за год работы, что неизбежно приведет к рекламации (как правило, негарантийной), если не предусмотреть зазор между ригелем в отпертом положении и пластиной поприличнее (но более 4-5 мм все равно нельзя – не будет работать, можно будет открыть капот, просто перекосив его).

Несмотря на то, что замок механический, он имеет важную электрическую часть. Отходящий от троса провод позволяет с помощью мощного резистора номиналом 10 Ом осуществлять электрическую блокировку карбюраторного двигателя практически «одним движением», а для блокировки двигателей другого типа требуется установка дополнительного реле. На проводе появляется «масса» в закрытом положении блокиратора. Массу можно подать через сопротивление к импульсному контакту катушки зажигания, что не даст завестись двигателю. Как показала практика, для отечественных контактно-транзисторных систем зажигания (карбюраторные ГАЗ, УАЗ) сопротивления 10 Ом многовато, а два резистора параллельно (5 Ом) будут в самый раз.

Mul-T-Lock Hood-Lock, Sentry HL Navigator, Dragon и др.

В данном случае единой для всех названий является только общая конструкция – механический блокиратор штатного троса, работающий по принципу «в противоход» (автор не располагает точной информацией, существуют ли подо всеми перечисленными выше именами блокираторы, работающие по принципу «в разрыв», они распространены не так сильно).

Механика безо всякого электричества. Личинки замка повышенной секретности, со сложными двойными пинами. Полная универсальность – оболочки и тросы нужного размера отрезаются установщиком. Однако производитель капотных блокираторов марки Dragon поставляет индивидуальные кронштейны для крепежа личинки и защитные элементы для троса, различающиеся по маркам автомобилей. Таким образом, процесс индивидуализации начинает свое шествие и среди замков на капот.

Реализации блокираторов этого типа от разных производителей различаются:

  • материалом личинки и ее корпуса;
  • устройством (в том числе материалами) бронировки троса;
  • материалами корпуса и элементов механизма;
  • элементами защиты от взлома;
  • замки Sentry HL Navigator комплектуются срывными болтами для крепления корпуса личинки, а Dragon – срывным крепежом, включающим помимо болтов защитную закаленную пластину.

Megalock, Mul-T-Lock Hood Lock > Механические блокираторы капота.

Принцип действия – дополнительный запорный механизм. Внутрисалонная часть не отличается от предыдущего варианта блокираторов (это касается Mul-T-Lock, Megalock такой модификации не существует), а подкапотная представляет собой не блокиратор штатного троса, а дополнительный запорный механизм. Запорным элементом, монтируемым на крышке капота является крюк. Крюк входит в паз корпуса запорного механизма и запирается ригелем, выдвигаемым при нажатии на личинку замка.

Дополнительные отличия замка Megalock:

UniLock

Электромеханический блокиратор (замок) капота UniLock. Основной блок, преобразующий электрический импульс в поступательное движение, выполнен по принципу дверного актюатора (электропривода, активатора). Из основного блока выходят тросик запорного механизма и страховочный тросик. В основном блоке также находится контактная группа для подкапотной электрической блокировки.

Запорный механизм представляет собой корпус с пазом или отверстием, перекрываемым в запертом положении запорным ригелем. Механизм крепится к верхней панели облицовки радиатора (металлическая деталь над радиатором, соединяющая передние крылья), при этом, как правило, прячется в ее полость. Запорный элемент крепится к крышке капота. Паз в корпусе механизма предназначен для работы с запорным элементом в виде крючка, отверстие – для работы с запорным элементом в виде сферы. Решение со сферой обеспечивает меньшую ширину корпуса механизма, что позволяет размещать механизм в узких полостях.

Замки имеют индивидуальную направленность, характеризуемую:

Рано или поздно каждый автолюбитель задумывается о прокачке своего авто. Кто-то под веянием известной передачи «Тачка на прокачку» у себя в гараже прокачивает заводские формы, доводя их до совершенства. Технический тюнинг, доводка машины – как не назови – всё это делается для улучшения ходовых и внешних параметров авто. И ни один из автовладельцев не захотел бы добровольно расстаться со своей машиной, поэтому для сохранности многие устанавливают дополнительный замок на капот своими руками.

Так ли он необходим?

Как не крути – капотный замок это не просто бонус к автотюннигу. Конечно, многие автовладельцы обходятся и без него, пользуясь по старинке простой автосигнализацией. Но если вы беспокоитесь за сохранность своей четырехколесной подруги, и не хотите, чтобы она ушла другому хозяину, или того похуже – на авторазбор, тогда капотный замок — жизненно необходимая деталь Вашего автомобиля.

Защита от угонщиков — не единственный плюс установки такого замка, он предотвращает самопроизвольное открытие капота при движении автомобиля и, как это часто бывает, в самый неподходящий момент. Особенно это не очень приятно на большой скорости. Так что в любом случае установка блокиратора лишней не будет.

Для того чтобы установить блокиратор капота, можно отогнать авто на любое СТО, выждать очередь, заплатить деньги… Но есть вариант проще – заняться этим вопросом самому. Во-первых, этот вариант в разы экономичней, так как цены на станциях низкими не назовёшь, а установка замка своими руками не требует серьезных финансовых затрат, во-вторых никто не ручается, что даже на самой разрекламированной СТО отнесутся со всей серьёзностью к делу и не сведут на нет бездарной установкой.

Какими бывают замки?

Теперь о самих замках. Поскольку блокираторы не один день на рынке, а спрос на них только растёт, они успели обрасти кучей модификаций и вариантов. Вкратце остановимся на общем принципе действия замков.

Итак, они делятся на две категории:

Механические замки

Механические замки открываются ключом и считаются наиболее надежными – при обесточивании энергосистемы автомобиля замок останется закрытым. Энергонезависимый вариант. Но и минусы у таких замков тоже есть – неудобство в использовании, приходится каждый раз пользоваться ключом и замком – ключи имеют свойство теряться либо ломаться, а замки ржаветь или не открываться на морозе.

Такой замок может отпугнуть начинающего воришку – чтобы вскрыть, придется повозиться, с другой стороны, опытный угонщик при одном взгляде на капот уже мысленно перебрал и определил инструмент для взлома.

Электромеханические замки

Пользоваться такими замками гораздо удобнее, так как капот блокируется и разблокируется автоматически, при постановке и снятии с сигнализации. Другими словами, нажимай на кнопку, и никакой лишней возни.

Очевидный плюс – злоумышленнику понадобится немало времени, чтобы отыскать эту кнопку. Но на практике подобные замки имеют некоторый люфт, из-за которого между капотом и железной планкой образуется щель, через неё вполне реально сломать замок.

Ко всему прочему, обычно электромеханические замки снабжают страховочным тросом, на случай поломки реле или разрядки аккумулятора.

Минус такого тросика – не так много мест, куда можно его спрятать. Похитители давно научились распознавать эти места. Здесь нужно подойти к установке креативно и вывести тросик туда, где его трудно достать злоумышленнику. Бывает, что ставят такие замки и без страховочного тросика – вместо него два провода, которые исполняют роль страховочного механизма. И если не сработает дополнительный замок, нужно будет подключить к этим двум проводкам двенадцативольтный источник питания. У многих ли из нас ждет своего часа запасной аккумулятор в багажнике?

Если же Вы всё-таки решились произвести монтаж замка на капот своими силами (тут даже не нужно решаться!), перейдем непосредственно к самому делу.

Для начала Вам нужно определиться с типом замка. Для процедуры установки механического замка нам понадобятся: гараж, инструменты, и всего лишь полчаса времени.

Алгоритм монтажа механического замка

Подготовим инструменты

  • Дрель (с набором сверл)
  • Круглый напильник
  • Рулетка
  • Крестовая отвертка
  • Ключ на 19
  • Антикоррозийная жидкость, либо грунтовка
  • Смазка солидол.

Монтаж болтов блокировки

Помечаем маркером на железной планке над фарами место, где будут установлены болты блокировки капота, чтобы с обеих сторон было одинаковое расстояние. Сверлим отверстие. Наживляем болты и наносим каплю смазки (солидол подойдет) на их кончики, чтобы места болтов отпечатались на капоте автомобиля. Закрываем и снова открываем капот – метки для замков теперь есть.

Следующее, что мы делаем – сверлим дырку в капоте для замка. Это нужно делать очень аккуратно, поэтому для начала просверливаем отверстие маленьким сверлом, потом уже свёрлами большего размера увеличиваем диаметр, после обрабатываем отверстие напильником.

Важный момент – сверлим только с внутренней стороны капота, чтобы не повредить краску сверху.

Если капот хорошо закрывается, и отверстия не задевают штоков, значит все сделано правильно. Чтобы избежать коррозии, обрабатываем края грунтовкой.

Используя тонкое сверло, проделываем четыре отверстия для саморезов, затем прикручиваем пластинки к капоту. Теперь нужно открыть капот и прикрутить штоки к планке так, чтобы они возвышались над пластинками для последующей фиксации шпилек в их отверстиях. Последнее, что мы делаем – приворачиваем страховочные тросики саморезами к кузову (они нужны, чтобы не потерялись шпильки).Voila`! Замок готов.

Монтаж самодельного электромеханического замка

Этот процесс также несложный, и займет в худшем случае минут сорок.

Вообще, принцип электромеханического капотного замка практически такой же, как и на багажнике. Рассмотрим подробнее.

Инструменты для монтажа

  • Электромеханический замок для дверей
  • Сверло диаметра 3мм, и сверло диаметром 5 мм
  • Спица от мотоцикла.

Вставляем спицу в дверной замок. В замке нужно сделать два отверстия 5 мм в диаметре. В корпусе капота самой машины делаем два отверстия для крепления замка.

Из куска металла делаем крепление для электромеханического замка.

Объединяем все детали, как показано на фотографии.

Весь смысл устройства таков — электромеханический замок, подключённый к кнопке с разной полярностью, задвигает спицу от мотоцикла диаметром 4 миллиметра в механизм заводского замка, и предотвращает открытие. На всякий случай предусмотрено так, что можно открыть снизу автомобиля — снять защитный поддон и отодвинуть шток.

Конечно, 100% гарантий защиты от злоумышленников никто не даёт, на каждый яд имеется свое противоядие, но какую-никакую надёжность такие замки обеспечивают. А вот какой из видов выбрать, это уже решать Вам.

Замок капота препятствует автоворам

подробная инструкция установки ❕ механического и электромеханического устройства своими руками и советы, какой лучше выбрать
