Органы управления на руле и панели управления: значение, использование

Органы управления, расположенные на рулевой колонке и на панели управления

Выключатель стеклоочистителей и омывателей стекол

Выключатель стеклоочистителей и омывателей стекол

1. MIST: кратковременный режим работы стеклоочистителей (до отпускания рычага)
2. OFF: выключение стеклоочистителей
3. INT прерывистый режим работы стеклоочистителей
4. L0: непрерывный режим работы стеклоочистителей с низкой скоростью
5. HI: непрерывный режим работы стеклоочистителей с высокой скоростью
6. Омыватель ветрового стекла

Стеклоочистители и омыватели

Управление стеклоочистителями ветрового стекла осуществляется смещением вверх или вниз рычага управления стеклоочистителями и омывателем ветрового стекла.

Выключатель стеклоочистителей имеет пять положений:

MIST — режим работы стеклоочистителей с высокой скоростью до отпускания рычага.

OFF — выключение стеклоочистителей.

INT — прерывистый режим работы стеклоочистителей (с интервалом в несколько секунд). Отметим, что в режиме малой или высокой скорости стеклоочиститель работает непрерывно.

Для некоторых вариантов исполнения автомобиля:

Частота взмахов щеток стеклоочистителя регулируется автоматически в зависимости от интенсивности дождя.

Отрегулировать длительность паузы между взмахами щеток можно с помощью расположенного на рычаге регулировочного кольца INT TIME (время задержки).

Если вы установите самый короткий интервал, то при превышении скорости движения 20 км/ч стеклоочиститель автоматически перейдет в режим работы с низкой скоростью.

L0 — непрерывный режим работы стеклоочистителей с низкой скоростью.

HI — непрерывный режим работы стеклоочистителей с высокой скоростью.

Выключатель омывателя ветрового стекла Чтобы включить омыватель ветрового стекла, нажмите на комбинированный рычаг управления по направлению к себе, и удерживайте рычаг. При этом через форсунки на ветровое стекло будет непрерывно подаваться жидкость из бачка омывателя до тех пор. пока вы не отпустите рычаг. Одновременно с работой омывателя включаются также стеклоочистители, которые работают в режиме малой скорости. После отпускания рычага щетки стеклоочистителей совершают еще один взмах, а затем выключаются.

Омыватели фар (для некоторых вариантов исполнения автомобиля)

Чтобы одновременно включить омыватели ветрового стекла и фар. нажмите на комбинированный рычаг управления по направлению к себе. При этом наружное освещение должно быть включено.

Омыватели фар используют жидкость из того же бачка, что и омыватель ветрового стекла.

Выключатель указателей поворота и центральный выключатель

Выключатель указателей поворота и центральный выключатель

1. Указатель поворога
2. Наружное освещение выключено
3. Габаритные огни включены
4. Фары включены
5. Дальний сеет фар
6. Подача сигнала дальний светом фар

Выключатель указателей поворота

Левые или правые указатели поворота включаются нажатием на рычаг, соответственно, вниз или вверх. Для сигнализации указателями поворота о маневрировании автомобиля с выездом из занимаемого ряда, слегка нажмите на рычаг вверх или вниз и удерживайте его в процессе маневрирования. При отпускании рычаг автоматически возвращается в нейтральное положение, а указатели поворота выключаются.

Центральный выключатель освещения

Для включения наружного освещения автомобиля поверните рукоятку центрального выключателя в фиксированное положение. При этом включатся передние и задние габаритные фонари, фонари освещения регистрационного знака и подсветка панели управления

Для включения фар следует повернуть рукоятку центрального выключателя освещения в положение соответствующее символу Ю Во избежание разряда аккумуляторной батареи предусмотрена подача предупреждающего звукового сигнала при открывании водительской двери Сигнал звучит, если вы вынули ключ из замка зажигания, но оставили включенным наружное освещение.

Если центральный выключатель освещения находится в положении ЮС: или =0. то на приборной панели светится соответствующий сигнализатор, напоминающий водителю о том. что он не выключил освещение.

Дальний свет фар

Переключение фар с ближнего света на дальний производится нажатием на рычаг управления указателями поворота по направлению от себя (до щелчка) При включении дальнего света фар на приборной панели будет светиться голубой индикатор. Для обратного переключения с дальнего света на ближний потяните рычаг на себя.

Для сигнализации дальним светом фар слегка нажмите на рычаг по направлению к себе и затем отпустите. Дальний свет фар остается включенным, пока вы не отпустите рычаг.

Дневное наружное освещение (для некоторых вариантов исполнения автомобиля)

Дневное освещение включается и выключается автоматически Включение происходит при повороте ключа зажигания в положение ON (II). а выключение — при повороте рукоятки центрального выключателя в попожение включенного наружного освещения.

Выключатель заднего противотуманного фонаря (для некоторых вариантов исполнения автомобиля)

Выключатель заднего противотуманного фонаря

ПОВОРОТНЫЙ ВЫКЛЮЧАТЕЛЬ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ

Поворотный выключатель заднего противотуманного фонаря находится на рукоятке центрального выключателя освещения. Задний противотуманный фонарь может использоваться только при включенных фарах (выключатель фар находится в положении ID).

Для включения заднего противотуманного фонаря поверните кольцо выключателя из положения ( • ) (Выключено) в положение Q $. Одновременно с включением заднего противотуманного фонаря включится индикатор 0! на приборной панели противотуманных фар и заднего противотуманного фонаря

Для выключения заднего противотуманного фонаря при включенных фарах поверните кольцо выключателя в положение ( • ).

Задний противотуманный фонарь автоматически выключается одновременно с выключением передних фар. Для повторного включения заднего противотуманного фонаря вы должны снова повернуть переключатель на рукоятке центрального выключателя освещения при включенных фарах.

Выключатель передних противотуманных фар и заднего противотуманного фонаря (для некоторых вариантов исполнения)

Выключатель заднего противотуманного фонаря

ПОВОРОТНЫЙ ВЫКЛЮЧАТЕЛЬ ПРОТИВОТУМАННОГО ОСВЕЩЕНИЯ

Поворотный выключатель противотуманных фар и заднего противотуманного фонаря находится на рукоятке центрального выключателя освещения. Противотуманные фары и задний противотуманный фонарь могут использоваться только при включенном наружном освещении (выключатель фар находится в положении -Ж- или ID).

Задний противотуманный фонарь можно включить либо при включенных фарах ближнего/дальнего света (ID), либо при включенных передних противотуманных фарах.

Выключатель противотуманных фар и заднего противотуманного фонаря

Для включения только заднего противотуманного фонаря поверните кольцо выключателя из положения (•) в положение Q$- Одновременно с включением заднего противотуманного фонаря включится индикатор () \ на приборной панели.

Для выключения заднего противотуманного фонаря при включенных фарах поверните кольцо выключателя в положение (•).

Для включения только передних противотуманных фар поверните кольцо выключателя из положения (•) в положение |Q. При включенных противотуманных фарах на приборной панели светится индикатор |() Для одновременного включения передних противотуманных фар и заднего противотуманного фонаря поверните копьцо выкпючатепя из положения £Q еще дальше. в следующее положение

При выключении фар ближнего/дальнего света противотуманные фары и фонари также выключаются.

При следующем включении фар ближнего/ дальнего света противотуманные фары также включатся. Для окончательного выключения противотуманных фар и фонаря поверните выключатель противотуманного освещения в положение (•).

Для повторного включения заднего противотуманного фонаря вы должны снова повернуть переключатель на рычаге центрального выкпючатепя освещения при вкпюченных фарах ближнего/дальнего света (положение =0) ипи при включенных передних противотуманных фарах.

Выключатель передних противотуманных фар (для некоторых вариантов исполнения автомобиля)

Выключатель заднего противотуманного фонаря

ПОВОРОТНЫЙ ВЫКЛЮЧАТЕЛЬ ПРОТИВОТУМАННЫХ ФАР

Поворотный выключатель противотуманных фар находится на рукоятке центрального выключателя освещения. Противотуманные фары могут использоваться только при включенном наружном освещении (выключатель фар находится в положении ;ОСс или ID)

Для включения только передних противотуманных фар поверните кольцо выключателя из положения OFF (Выкпючено) в положение J0 Одновременно с включением противотуманных фар включится индикатор JQ на приборной панепи.

Регулятор яркости подсветки приборной панели

Выключатель заднего противотуманного фонаря

РЕГУЛЯТОР ЯРКОСТИ ПОДСВЕТКИ ПРИБОРНОЙ ПАНЕЛИ

Клавиши регулятора яркости подсветки расположены на панели управления со стороны водительской двери. Нажимая на клавиши, установите желаемую яркость подсветки приборной панели.

На некоторых автомобилях возможна регулировка яркости подсветки только верхних и нижних указателей приборной панели.

Предусмотрены шесть уровней яркости. которые при нажатии клавиш регулятора отображаются на дисплее одометра. При установке максимальной или минимальной яркости слышен звуковой сигнал. Через 5 секунд после окончания регулировки дисплей одометра возвращается к прежним показаниям.

Чтобы блеск дисплея не затруднял видимость дороги в ночное время, яркость подсветки снижается при включении наружного освещения (позиции joe; и ID выключателя). Вы можете отрегулировать яркость подсветки дисплея при выключенных фарах. а затем — при включенных фарах. Обе установки запоминаются и используются до тех пор. пока вы снова не отрегулируете яркость подсветки приборов.

При включенных фарах вы можете переключить подсветку приборов в режим полной яркости, установленной вами для дневного времени суток. Для этого следует нажать и удерживать клавишу «+». Для снижения яркости подсветки нажмите на клавишу «-».

Яркость подсветки центральной зоны каждого указателя приборной панели (верхнего и нижнего) снижается, когда вы отпираете и открываете водительскую дверь. Яркость восстанавливается до прежнего уровня при повороте ключа зажигания в положение ON (II).

Если ключ вставлен в замок зажигания, но не повернут в положение ON (II), то подсветка приборов выключится через 7 секунд.

Выключатель электрообогревателя заднего стекла

Выключатель заднего противотуманного фонаря

Электрообогреватель предназначен для удаления с поверхности заднего стекла конденсата влаги, инея или тонкого слоя льда. Для включения или выключения электрообогреватепя следует нажать на изображенную на рисунке кнопку. Встроенная в нее индикаторная лампочка светится, если обогреватель включен.

Для некоторых вариантов исполнения автомобиля предусмотрено автоматическое выключение электрообогревателя через 15 -25 минут после его включения (в зависимости от исполнения автомобиля». Кроме того, электрообогреватель выключается при выключении зажигания.

Автомобили с автоматическим кондиционером

Автомобили с автоматическим кондиционером

После повторного включения зажигания вам придется снова включить электрообогреватель.

Перед началом движения обязательно убедитесь в том. что заднее стекло не загрязнено и обеспечивает нормальную видимость пространства за автомобилем.

Наклеенная на заднее стекло тонкая электропроводная сетка обогревателя, а на некоторых автомобилях также проволока радиоантенны, могут быть легко повреждены. При протирке заднего стекла перемещайте губку из стороны в сторону в горизонтальном, а не в вертикальном направлении.

Для некоторых вариантов исполнения автомобиля:

Выключатель электрообогревателя заднего стекла служит также для включения и выключения обогревателей наружных зеркал заднего вида.

Выключатель аварийной сигнализации

Выключатель аварийной сигнализации

Для того чтобы включить аварийную световую сигнализацию, нажмите на красную кнопку с треугольным символом, расположенную справа от рулевого колеса. При этом будут одновременно мигать передние и задние указатели поворота, а также стрелочные индикаторы. расположенные на приборной панели. Используйте аварийную сигнализацию для предупреждения других участников дорожного движения об аварии. вынужденной остановке автомобиля и о других опасных ситуациях, руководствуясь действующими Правилами дорожного движения.

Рычаг фиксатора регулируемой рулевой колонки

Перед поездкой на автомобиле установите рулевое колесо в наиболее удобное для вас положение.

ПРЕДОСТЕРЕЖЕНИЕ

Регулировка положения рулевого колеса во время движения автомобиля может привести к потере контроля над автомобилем и серьезному дорожно-транспортному происшествию.

Регулируйте положение рулевого колеса только на неподвижном автомобиле.

Для того чтобы отрегулировать положение рулевого колеса по высоте необходимо выполнить следующие действия:

1. Нажмите до упора рычаг фиксатора регулируемой рулевой колонки. Рычаг расположен под рулевым колесом.
2. Отрегулируйте рулевое колесо по высоте, перемещая его вверх ипи вниз в требуемое положение Правильно отрегулированное рулевое колесо должно находиться на уровне грудной клетки, а не лица. Оно не должно загораживать от вашего взгляда стрелочные указатели. сигнапизаторы и индикаторы. расположенные на приборной панели.

Рычаг фиксатора регулируемой рулевой колонки

После регулировки зафиксируйте рулевую колонку, полностью подняв рычаг фиксатора в исходное положение.

Проверьте надежность фиксации рулевой колонки Для этого нажмите на рулевое колесо, потяните его по направлению рулевой колонки, затем попытайтесь наклонить рулевую колонку вверх и вниз.

особенности реле включения, что делать, если не горит лампочка, как улучшить освещение, фото, видео

Наиболее распространенной причиной неисправности головного освещения в любом автомобиле является перегорание лампы. Однако, иногда выходят из строя и другие элементы электрооборудования. Ниже мы рассмотрим возможные причины неисправности ближнего освещения на автомобиле ВАЗ 2106 и способы их устранения.

Фара ВАЗ 2106

Содержание

• Ремонт освещения
  • Возможные причины неисправности
  • Замена лампочки
  • Замена предохранителей
  • Устранение других неисправностей
• Вывод

Ремонт освещения

Возможные причины неисправности

Итак, если пропал ближний свет на ВАЗ 2106 в одной из фар, то, как уже было сказано выше, скорее всего, перегорела лампочка.

Если же замена лампы не дала результатов, то неисправности могут быть следующие:

• Окислились или подгорели контакты в колодке;
• Перегорел предохранитель;
• Вышло из строя реле;
• Неисправен выключатель;
• В цепи произошел обрыв.

Ниже подробней рассмотрим, как диагностировать и устранить неисправность.

Двухнитевая лампочка стандарта h5

Замена лампочки

Прежде всего следует сказать, что лампа ближнего света на ВАЗ 2106 соответствует стандарту h5, т. е. она имеет две нити, что позволяет фаре работать в двух режимах. В настоящее время такие лампочки производят разные компании, как известные бренды, так и малоизвестные фирмы.

Следует отметить, что большой популярностью среди автовладельцев пользуются отечественные лампочки «маяк». На них значительно ниже цена, чем на импортные аналоги, но в то же время они не уступают им по качеству.

Совет!
Менять лампочки желательно одновременно в двух фарах, так как срок эксплуатации у них примерно одинаковый. Кроме того, разные модели ламп могут отличаться свечением.

Инструкция по выполнению этой работы выглядит так:

• Прежде всего нужно плоской отверткой демонтировать пластиковую панель, которая обрамляет фары.

На фото – демонтаж пластиковой панели

• Затем крестовой отверткой надо ослабить фиксаторы, которые удерживают фару.
• Далее нужно слегка провернуть металлический обруч, и демонтировать его.

Фиксирующие фару винты

• Теперь можно своими руками вытащить фару и отсоединить ее от колодки.
  На этом этапе необходимо обратить внимание на контакты разъема. При необходимости их нужно зачистить.
• Затем нужно отстегнуть фиксатор, и извлечь лампочку.
• Далее работа выполняется в обратном порядке – устанавливается новая лампа, которая прижимается фиксатором, и к контактам подключается колодка. Фару в сборе нужно установить на место и зафиксировать обручем. В завершение работы вставляется пластиковая панель, на которую нужно слегка надавить до характерного щелчка.

Обратите внимание!
В процессе замены лампы нельзя касаться пальцами ее стеклянной колбы, иначе она может быстро перегореть.
Если вы взялись все же за стекло, поверхность надо протереть смоченной в спирту ваткой.

На этом процесс замены лампочки завершен.

Замена предохранителей

Если после замены лампочки все равно не горит фара ближнего света на 2106, следует проверить предохранители. Находятся они под панелью приборов.

Расположение блока предохранителей

В данном случае надо обратить внимание на два предохранителя:

• №5 – защищает от короткого замыкания левую фару;
• №6 – защищает правую фару.

Надо сказать, что зачастую не работает ближний свет на ВАЗ 2106 по причине отгибания контактов предохранителя или их окисления. В таком случае их нужно подогнуть и зачистить. Если же защищающий элемент расплавился, его необходимо заменить.

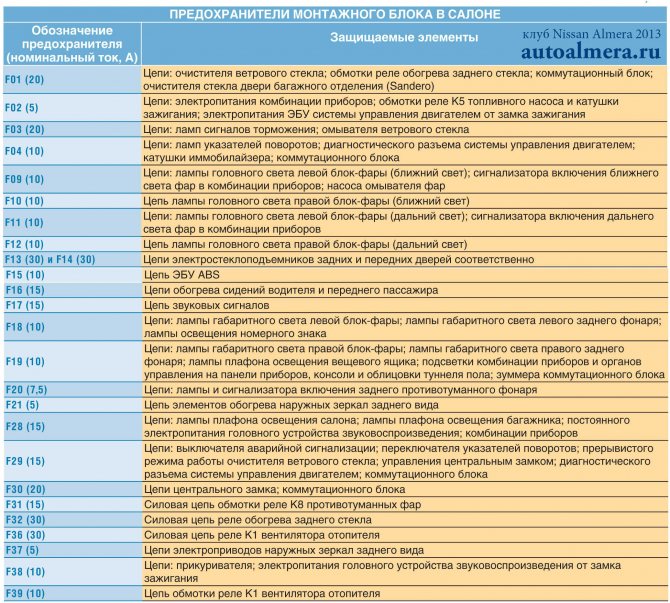

Схема предохранителей

Обратите внимание!
Контакты в блоке предохранителей нельзя замыкать напрямую, так как защищающий элемент мог перегореть по причине выхода из строя электрооборудования, соответственно, это может привести к более серьезным поломкам или даже возгоранию проводки ВАЗ.

Устранение других неисправностей

Если не горит ближний свет на ВАЗ 2106, то для обнаружения неисправности понадобится мультиметр, чтобы прозвонить проводку, или хотя бы контрольная лампочка. Проверять цепь и оборудование следует по схеме, которая приведена ниже.

Схема включения фар

Надо сказать, что нередко выходит из строя реле дальнего и ближнего света на ВАЗ 2106, которые обозначены на схеме под номером 6 и 4.

Поэтому начинать проверку можно с них.

Реле ближнего света на ВАЗ 2106 (под № 3)

Обратите внимание!
Реле включения ближнего света фар на ваз 2106 взаимозаменяемо с реле дальнего освещения, так эти устройства однотипные.

• Если же на реле и предохранители не подается напряжение, следует проверить участок проводки от переключателя №5 до клеммы №86 на реле, а также участок от переключателя до выключателя наружного освещения №8. Если проводка машины нормальная, значит, вышел из строя выключатель.
• Если же на предохранители подается напряжение, значит обрыв цепи надо искать на участке от блока до фар. Зачастую поломка заключается в плохом контакте массы. В таком случае нужно лишь зачистить контакт.

Вот, собственно, и все причины, по которым может не работать наружное освещение на «шестерке».

Совет!
Многие автовладельцы интересуются – как улучшить ближний свет на ВАЗ 2106 , который мало кого устраивает?
Проблему можно решить довольно просто – подключить ближнее освещение во второй фаре.
Дело в том, что в этом приборе также установлена двухнитевая лампа, однако, третий контакт не подключен к цепи.

Вывод

Автомобиль «Жигули» 2106 имеет довольно простую электросхему, поэтому найти и устранить неисправности головного освещения несложно. Для этого нужно лишь придерживаться изложенных выше рекомендаций, а также уметь обращаться с таким прибором, как мультиметр.
