Барахлит датчик уровня топлива: Не работает датчик уровня топлива

16 Мар 1988 alexxlab Комментировать

Содержание

Не работает датчик уровня топлива

Казалось бы, датчик уровня топлива (ДУТ) не самый важный прибор в автомобиле, но его неисправность доставляет водителю немало хлопот. Нужно постоянно контролировать пробег от последней заправки, возить с собой канистру с топливом. Иначе запросто можно встать на дороге с пустым баком. А езда «до последней капли» плохо сказывается на ресурсе насоса, который охлаждается топливом. Еще опасней такая ситуация на дизельном авто. Давайте разберемся, почему неправильно показывает датчик топлива. Но сначала несколько слов об устройстве и принципе работы прибора.

Принцип работы датчика

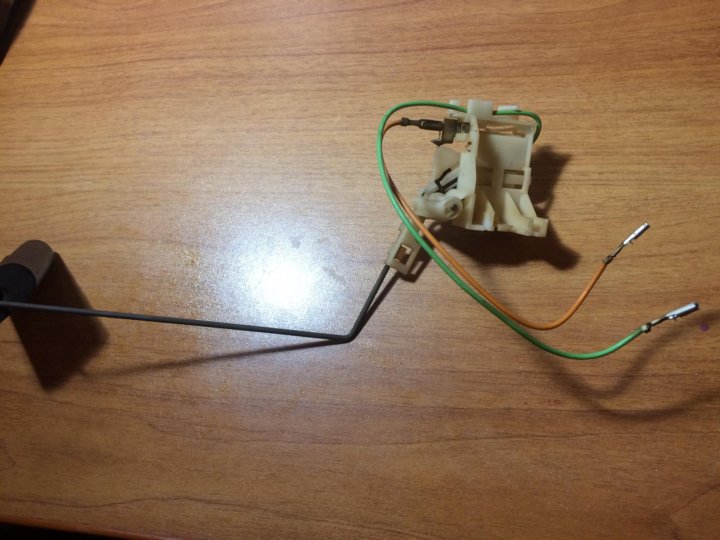

На современных автомобилях чаще применяются рычажные датчики. Устроен такой прибор достаточно просто: на одном плече рычага установлен поплавок, который плавает в баке, опускаясь или поднимаясь вместе с уровнем бензина. На другом плече рычага расположен контакт, который скользит по контактам реостата. Уровень топлива меняется, поплавок перемещается и на реостате меняется сопротивление. Соответственно изменяется ток в цепи, на что реагирует стрелка топливного указателя.

На новых машинах сигнал поступает не на прибор, а в компьютер, который обрабатывает его и выдает сигнал на индикатор уровня. Контрольную лампу минимального остатка топлива зажигает либо концевой выключатель, либо компьютер, по достижению определенной силы тока.
ДУТ пружинного типа встречается редко. В нем поплавок находится внутри трубки, помещенной в бак. Работает он по тому же принципу, что и рычажный, только контакты реостата расположены вдоль трубки. Еще реже встречаются бесконтактные, магнитные датчики.


Неисправности датчика уровня топлива

Неверные показания датчика могут проявляться по-разному:

  • стрелка лежит на «нуле»;
  • показания все время меняются, стрелка «скачет»;
  • прибор «врет» в большую или меньшую сторону;
  • не горит контрольная лампа минимального остатка.

Причина проблемы может скрываться в баке, в приборе или в электрической цепи. Одна из возможных неисправностей — утонул или оторвался от рычага поплавок. Бак в таком случае всегда, по мнению прибора, будет пустым. Деформация рычага или окисление контактов в электрической цепи часто приводит к постоянным неверным показаниям прибора. Окисление или загрязнение контактов потенциометра ведет к тому, что стрелка показывает скачущий, неправильный уровень топлива. Кроме того возможна поломка самого указателя, может перегореть контрольная лампа, да и обрыв в цепи нельзя исключать.


Возможен ли ремонт своими силами

Самостоятельно отремонтировать можно все. Если, конечно, есть соответствующие знания и навыки. Работа по диагностике и ремонту датчика, который неправильно показывает расход топлива, потребует от вас навыков арматурщика и электрика-диагноста, а также наличия необходимого инструмента, мультиметра и, возможно, оборудования для диагностики «мозгов» автомобиля.

Сняв обивку, а возможно и сиденье, добираемся до контрольного лючка, сняв который получаем доступ к датчику. Вынимаем датчик из бака и проверяем целостность поплавка и отсутствие деформации рычага. Допустим, здесь все в порядке, тогда осматриваем контактную группу реостата. Если она загрязнена или окислена, контакты нужно аккуратно очистить. Все равно не работает? Иногда помогает такой прием: контакт на рычаге слегка подгибают, чтобы он перемещался по другой части контактной дорожки реостата. Но это возможно сделать далеко не на всех датчиках.

Если механика не помогла, переходим к электрике. С мощью мультиметра проверяем, меняется ли сопротивление при перемещении поплавка. Желательно еще знать диапазон правильных показаний тока на выходе. Проверяем исправность указателя уровня. Для этого придется снять комбинацию приборов, а в некоторых машинах сделать это совсем не просто. «Прозваниваем» цепь от датчика к указателю на предмет обрывов или окисленных контактов, проверяем контрольную лампу.

В случае, когда датчик работает штатно, а указатель врет, и сигнал идет через компьютер, достаем диагностический прибор, который у нас всегда под рукой… Только мне кажется, что эту работу проще доверить специалисту?

Лучше обратиться к мастеру

Ездить с неисправным датчиком или указателем уровня топлива можно, но это неудобно и, в случае полного осушения бака, вредно для топливного насоса. Поэтому неисправный прибор лучше починить, не откладывая это дело в долгий ящик.

По силам ли вам сделать это своими руками — решайте сами. Примерный перечень работ, которые, возможно, придется выполнить, приведен выше. Если к самостоятельной починке прибора, который неправильно показывает топливо, а точнее его уровень, вы не готовы — обращайтесь к профессионалам. В технических центрах FAVORIT MOTORS быстро продиагностируют систему и проведут необходимый ремонт. Стрелка указателя встанет на место, а вы постепенно отвыкните запоминать, при каком пробеге заправлялись в последний раз.

И канистру, заодно, в гараже оставите.

Не работает датчик уровня топлива: проверка и ремонт указателя

Водителю всегда важно знать, на какой пробег ему хватит оставшегося запаса топлива в баке. Расчёт конкретных величин мгновенного или усреднённого пробега, количества литров горючего в баке, резервного километража производит бортовой компьютер, но исходную информацию ему поставляет датчик уровня топлива (ДУТ).

Содержание статьи:

  • 1 Предназначение указателя уровня топлива в автомобиле
    • 1.1 Место расположения прибора
  • 2 Виды датчиков уровня топлива
  • 3 Устройство и принцип работы
    • 3.1 Поплавковый
    • 3.2 Магнитный
    • 3.3 Электронный
  • 4 Распространенные неполадки
  • 5 Как проверить работу датчика
  • 6 Способы ремонта указателя уровня топлива

Поскольку форма бака неизменна, то объём имеет известную функциональную зависимость от уровня.

Предназначение указателя уровня топлива в автомобиле

Следует различать указатель и датчик. Первый располагается на приборной панели и представляет собой стрелочный или цифровой указатель.

Цифры в любом случае дублируются аналоговой шкалой, неважно, в виде участка дисплея или отдельного прибора с магнитоэлектрическим приводом стрелки. Это скорее дань традиции, чем необходимость, но так принято.

Указатель связан с датчиком, причём электрические характеристики обоих приборов подобраны таким образом, чтоб погрешность была минимально допустимой в любой точке шкалы.

Это интересно: Почему завоздушена топливная система дизеля

Совсем необязательно иметь линейную характеристику указателя и ДУТ. Более того, они почти всегда нелинейны. Но когда две характеристики накладываются одна на другую, а ним прибавляется дополнительная нелинейность шкалы, то отображаемой информации можно доверять.

В случае компьютерной обработки сигнала датчика за достоверность показаний можно тем более не беспокоиться. Программный контроллер способен реализовать любую самую замысловатую функцию, даже не выражаемую аналитически. Достаточно прокалибровать показания, что и делается при разработке.

Самая сложная форма бака, где в зависимости от положения уровня топлива на перемещение задающего элемента датчика влияют сильно отличающиеся количества жидкости в единицах объёма, задаётся в памяти прибора в виде таблицы.

Более того, владелец всегда может ввести свои поправочные коэффициенты в ходе процедуры индивидуальной настройки для ещё более точного считывания. Так обычно работают универсальные бортовые компьютеры, устанавливаемые в порядке дополнительного оснащения.

Место расположения прибора

ДУТ всегда размещается непосредственно в топливном баке. Его конструкция устойчива к парам бензина или дизельного топлива, а доступ осуществляется через фланец в верхней части бака, обычно объединённый с сервисным отверстием для топливного насоса.

Сам датчик также часто включается в единый с ним модуль.

Виды датчиков уровня топлива

Существует множество принципов преобразования положения в электрический сигнал.

Некоторые фиксируют именно положение уровня жидкости, то есть границы между веществами разной плотности, но вполне возможно измерять и непосредственно объём. Особой необходимости в этом нет, а устройства будут сложнее и дороже.

Различается несколько базовых принципов:

  • электромеханический;
  • электромагнитный;
  • емкостной;
  • ультразвуковой.

По способу связи с указателем также могут быть различия:

  • аналоговый;
  • частотный;
  • импульсный;
  • кодированный непосредственно по алгоритму шины данных.

Чем проще устройство, тем в больших объёмах оно производится, цена имеет практически решающее значение. Но существуют и специальные применения, например, коммерческие или спортивные, где важнее точность и стабильность.

Устройство и принцип работы

Чаще всего контроль за поверхностью осуществляется при помощи поплавка. Соединяться с преобразователем он может разными способами.

Поплавковый

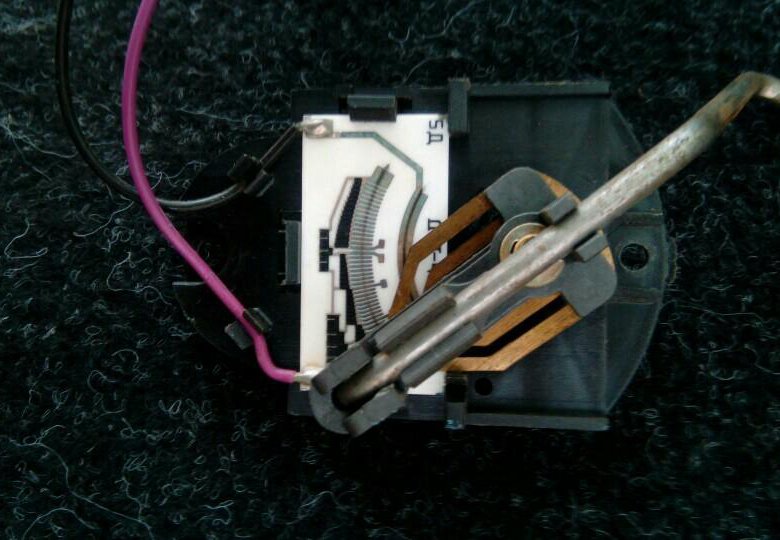

Самое простое – это соединение поплавка с измерительным потенциометром при помощи рычага. Перемещение положения токосъёмника вызывает изменение сопротивления переменного резистора.

Он может быть в простейшем проволочном исполнении или в виде набора резисторов с отводами и контактными площадками, по которым ходит бегунок, соединённый с поплавком через рычаг.

Такие устройства максимально дёшевы, но и самые неточные. При подключении компьютера их приходится калибровать контрольными заправками известными объёмами топлива.

Магнитный

Можно избавиться от рычага, обеспечив связь потенциометра с поплавком при помощи магнита. Вдоль системы контактных площадок с отводами от плёночных резисторов калиброванного номинала перемещается связанный с поплавком постоянный магнит. Над площадками расположены стальные гибкие пластины.

В зависимости от положения магнита к нему притягивается одна из них, замыкаясь на соответствующую площадку. Суммарное сопротивление набора резисторов изменяется по известному закону.

Электронный

Наличие электронных компонентов в датчике позволяет относить к этой категории самые разнообразные приборы. Например, ёмкостной датчик, где две пластины конденсатора расположены вертикально в баке.

Читайте также: Как заменить топливный насос самостоятельно

По мере заполнения его топливом, ёмкость конденсатора изменяется за счёт разницы в диэлектрической проницаемости между воздухом и горючим. Измерительный мост фиксирует отклонение от номинала и переводит его в сигнал уровня.

Ультразвуковой датчик представляет собой миниатюрный излучатель высокочастотных акустических волн и приёмник отражённого сигнала. Измеряя задержку между излучением и отражением можно рассчитать расстояние до уровня.

По типу интерфейса развитие идёт в направлении выделения датчика в самостоятельный узел единой шины автомобиля. Как и все прочие приборы, он способен передавать по этой шине информацию в ответ на запрос со стороны приборной панели.

Распространенные неполадки

Отказы ДУТ фиксируются по заметно ошибочным его показаниям или полному их отсутствию. В самом распространённом случае механической связи с поплавком и аналоговом потенциометре стрелка указателя начинает дёргаться, завышать или занижать показания. Связано это почти всегда с механическим износом контактной группы переменного резистора.

Вторым частым случаем становится изменение плотности поплавка из-за деградации материала или заполнения его топливом. Вплоть до полного утопления и постоянных нулевых показаний.

Электронные датчики при неисправности элементов просто перестают выдавать показания. Иногда это связано с проводкой, которая хуже защищена от внешних воздействий. Индикаторы отказывают значительно реже.

Как проверить работу датчика

Для каждого прибора, содержащего потенциометр, существует калибровочная таблица зависимости сопротивления от уровня топлива.

Вполне достаточно произвести замеры мультиметром в режиме омметра по нескольким точкам, например, пустого бака, резервного запаса, среднего уровня и полного бака.

При значительных отклонениях или обрывах датчик бракуется.

Способы ремонта указателя уровня топлива

Современные ДУТ ремонту не подлежат и заменяются в сборе. После проверки проводки и тестирования по сопротивлению на разъёме датчик извлекается из бака вместе с насосом и поплавком на рычаге.

Для этого потребуется доступ к верхней части бака, обычно люк расположен под подушкой заднего сиденья или в багажнике. Датчик демонтируется с насосного модуля и меняется на новый.

Исключением могут стать замеченные обрывы в проводке. Производится пропайка и изоляция мест обрыва. Но обычно причиной отказа становится износ поверхностей трения в потенциометре.

Восстановление его теоретически возможно, но нецелесообразно, отремонтированный прибор ненадёжен, а новый стоит недорого.

Датчик уровня топлива ВАЗ, признаки неисправности датчика уровня топлива автомобиля, способы устранения неисправности. Как заменить датчик уровня топлива ВАЗ?

Когда заканчивается топливо, выбор у автовладельца небольшой — или снова заправлять автомобиль, а на сегодняшний день это недешевое удовольствие, или ходить пешком. Естественно, все водители, как правило, выбирают первый вариант, однако, наверное, не следует доводить себя до подобных ситуаций, когда приходится немедленно принимать решение. Во избежание таких проблем и создан датчик уровня топлива.

Содержание

  • Датчик уровня топлива — устройство (ДУТ)
    • подключение датчика уровня топлива
  • Не работает датчик уровня топлива
  • Проверить датчик уровня топлива ваз
  • Замена датчика уровня топлива
    • как снять датчик уровня топлива
  • Ремонт датчика уровня топлива

Датчик уровня топлива — устройство (ДУТ)

В данной статье наше внимание будет сосредоточено на автомобилях, где ДУТ используется для указания уровня топлива, конвертации этого уровня в объем и передачи полученного значения цифровым либо аналоговым путем.

Данное устройство состоит из металлического стержня, монтируемого в топливный бак посредством штатного отверстия или же специально сделанного отверстия, подходящего по диаметру. Датчик подсоединяется к мониторинговой системе автомобиля, куда и передаются требуемые данные.

Зачастую они являют собой высокоточные универсальные устройства, что позволяет использовать их не только на транспорте, а и на прочей технике, и даже на стационарных объектах — заводах, складах. Данный агрегат тесно взаимосвязан с указателем уровня горючего, размещенным на панели приборов.

На сегодняшний день есть ряд вариаций ДУТ — универсальные, ультразвуковые, поплавковые, цифровые, электронные, однако их общая цель одна — правильное определение расхода топливного бака, чтобы у каждого водителя была возможность осуществлять контроль над своими затратами на топливо. Помимо этого, устройство дает возможность следить за количеством слива (наиболее полезная опция для служб такси, руководителей предприятий и прочих организаций, в которых сотрудники способны сливать казенное горючее) и заправок топлива (в каком объеме, когда и где осуществлялись).

Для возможности более детального контроля уровня топлива, необходимо вмонтировать на автомобиль соответствующее устройство с минимальной погрешностью и повышенной чувствительностью, что обеспечит наиболее точные показатели.

подключение датчика уровня топлива

Существует два метода подключения ДУТ к бортовой сети транспортного средства, конструкция которой предусматривает выключатель массы:

  1. Подключение ДУТ к бортовой сети после выключателя массы. Датчик, при этом, будет обесточиваться сразу после отключения массы автомобиля. В этом случае, узнать время слива при стоянке будет невозможно — датчик будет выключен. Этот метод подключения рекомендован на дешевые датчики, где нет гальванической развязки.
  2. Подключение датчика к аккумуляторной батарее напрямую. Этот метод подключения — идеален с практической и функциональной точки зрения. К тому же, подключение ДУТ напрямую к аккумуляторной батарее является безопасным, поскольку потребляемый ток датчика всего 10-48 мА. Подсоединять напрямую к АКБ рекомендовано датчики Pro Sensor, поскольку они отличаются наличием встроенной гальванической развязки до 3000 В. Помимо этого, полимерный корпус данного датчика является изолятором, в результате чего все электрические схемы надежно защищены от электрического пробоя. Чтобы подключить другие датчики напрямую к аккумулятору, придется монтировать дополнительную гальваническую развязку.

Не работает датчик уровня топлива

ДУТ, как и любые другие элементы автомобиля, может систематически выходить из строя, в результате чего появляется потребность в ремонтных работах. Сейчас мы подробно рассмотрим самые частые причины данного явления:

  1. Если показания ДУТ постоянно меняются («скачут»), возможно, на плате износились контактные дорожки, которые под влиянием времени стираются в результате того, что по ним постоянно перемещается бегунок устройства. Если стертая площадь не большая, попробуйте загнуть бегунок таким образом, чтобы он расположился выше стертого места, однако при большой площади износа, решить проблему удастся лишь заменив датчик.
  2. Бывает, что при полном топливном баке, указательная стрелка датчика возвращается к нулевому значению. Возможная причина данного явления — неправильно размещенный ограничитель хода поплавка.
  3. При работающем моторе и включенном зажигании, указательная стрелка остается неподвижной. Как правило, причина кроется в повреждении соединительных проводов, окислении их наконечников, неисправности приемника указателя или в перегорании предохранителя.
  4. Если указательная стрелка уровня топлива постоянно падает к нулевому значению и, при этом, еще и дергается, следует проверить токосъемник, вероятно, он недостаточно касается резистора датчика, либо оборвалась обмотка резистора.
  5. Кроме того, лампа предупреждения о минимальном уровне горючего в баке может вовсе перестать работать или работать некорректно, с перебоями. В данном случае, скорее всего проблема кроется в резисторе и, возможно, придется его заменить.

Наиболее распространенная проблема потенциометрических датчиков — быстрый их износ, а также окисление дорожек, чем и определяется появление описанных выше проблем.

Проверить датчик уровня топлива ваз

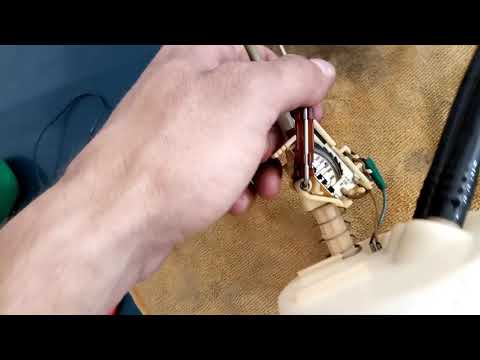

В первую очередь следует проверить сопротивление датчика, для чего необходимо проделать следующие манипуляции:

  1. Снимаем заднее сидение.
  2. Откручиваем защитную крышку, что на ВАЗ расположена под задним сидением.
  3. Откручиваем ДУТ и аккуратно достаем его из бензобака.
  4. Далее переключаем мультиметр в режим омметра и с его помощью замеряем сопротивление датчика в условиях разных положений поплавка: если поплавок висит под своим собственным весом, сопротивление должно составлять от 280 до 330 Ом; при поднятии поплавка вверх до упора, сопротивление должно быть от 7 до 20 Ом. Стоит отметить, что данные значения приведены для низкой приборной панели (панель приборов бывает еще и высокой — цифры для низкой и высокой приборных панелей немного отличаются).
  5. Если при перемещении поплавка сопротивление датчика не меняется либо значительно отличается от требуемого, данный датчик следует заменить.
  6. При исправном датчике, следует внимательно осмотреть его разъем и провод на массу, идущий от датчика. Ржавчина и окиси должны отсутствовать, поскольку они мешают его корректной и правильной работе.

Если датчик исправен, а указатель уровня горючего все ровно не работает, делаем следующее:

  1. Разъем датчика топлива отличается наличием двух проводов — розового и голубого. От  голубого работает лампа низкого уровня горючего в баке, от розового — стрелка указателя уровня.
  2. Вооружаемся перемычкой (куском обычного провода) и с его помощью при включенном зажигании замыкаем розовый провод на массу. При этом стрелка уровня горючего должна показывать полный топливный бак.
  3. Далее при помощи перемычки соединяем с массой голубой провод — должна загореться лампа низкого уровня горючего в баке.
  4. Если во время замыкания на массу указатель не сработает, то причина или в самом указателе, или в одном из проводов от датчика горючего к приборной панели.

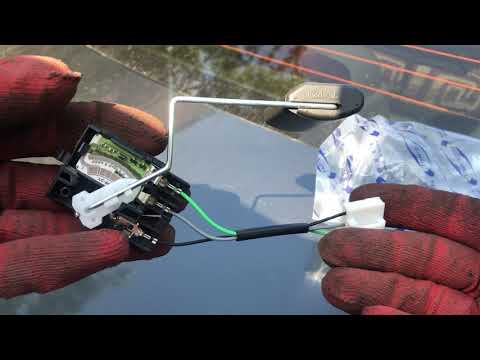

Замена датчика уровня топлива

Если датчик уровня топлива показывает неправильно, значит его следует заменить. Для этого вам понадобится:

  1. Новый датчик.
  2. Крестовая отвертка.
  3. Рожковые накидные ключи либо головки.
  4. Отвертки.
  5. Омметр.

Стоит учесть, что датчик находится в прямом контакте с топливом, поэтому необходимо придерживаться определенных правил безопасности. Сначала отключаем аккумуляторную батарею. Не обязательно полностью снимать аккумулятор, достаточно отсоединить от клеммы минусовый провод. Затем демонтируем датчик (как это сделать, мы рассмотрим ниже). Установку нового ДУТ производим в обратном порядке. При сборке желательно дополнительно обработать место стыка прокладки и прижимного кольца с помощью бензостойкого герметика.

как снять датчик уровня топлива

Чтобы снять ДУТ, делаем следующее:

  1. Поднимаем сиденье второго ряда.
  2. Далее нужно очистить площадь технического лючка от накопившейся грязи и пыли.
  3. С помощью крестовой отвертки выворачиваем шурупы, которые удерживают лючок.
  4. Отсоединяем от разъема жгут проводов.
  5. Затем ключом на «17» откручиваем штуцеры и отводим топливные трубки в сторону, чтобы они не мешали демонтажу корпуса бензонасоса.
  6. С помощью накидной головки на «7» отворачиваем крепежные гайки, которые фиксируют прижимное кольцо.
  7. Если гайки закисли, используйте WD-40 либо другое аналогичное средство.
  8. Удалив все крепления и поддев кольцо, аккуратно вынимайте весь узел из бензобака, вместе с рычагом и поплавком.
  9. Следующий этап — откручивание с помощью крестовой отвертки двух винтов, которые удерживают датчик, и высвобождение электрического разъема насоса.
  10. Далее вынимаем из корпуса насоса направляющие (фиксаторы нужно отогнуть отверткой).
  11. На крышке насоса откручиваем болты, придерживая гайки при помощи ключа на «5».
  12. Демонтируя крышку, получаем доступ к датчику.

Ремонт датчика уровня топлива

Как уже было сказано выше, наиболее частая причина отказа или некорректной работы ДУТ — износ контактной дорожки датчика. В данном случае можно сдвинуть бегунок на рабочую (нестертую) часть дорожки, немного искривив крепление бегунка. Кроме того, проверьте «массу», закрученную под «ручником», на предмет коррозии. Также ремонт может понадобится разрушившимся контактам датчика.
