Содержание

инструкция по эксплуатации сигнализации с автозапуском для чайников на русском, схема подключения автосигнализации, установке, программированию, настройка брелка, руководство, неисправности, использованию

Прилагаемая к Шерхан Магикар 5 инструкция по эксплуатации состоит из разделов, посвященных настройке и монтажу охранного комплекса. Документация переведена на русский язык, имеются дополнительные графические пояснения, позволяющие водителю отрегулировать сигнализацию самостоятельно.

Технические характеристики

Технические параметры сигнализации Scher-Khan Magicar 5:

  • частотный диапазон — 433,92 МГц;
  • мощность передатчиков — не более 10 мВт;
  • дальность связи коммуникатора — до 1500 м;
  • потребляемый ток — до 35 мА;
  • масса центрального блока — 270 г;
  • напряжение питания — 9-18 В;
  • класс защиты изделий — IP40 (кроме сирены).

Комплектация

В набор автомобильной сигнализации Sherhan Magic Car 5 включены компоненты:

  • головной блок с процессором и релейными блоками;
  • коммуникатор с 2-сторонним каналом связи;
  • вспомогательный пульт;
  • сенсор удара;
  • ударный датчик вызова водителя;
  • антенный блок с соединительным жгутом;
  • сенсор температуры;
  • отдельное реле с монтажной колодкой;
  • сирена и дополнительный концевой переключатель;
  • набор силовых кабелей с разъемами;
  • инструкция по установке и настройке;
  • комплект наклеек.

Функции

Сигнализация с автозапуском Scher-Khan 5 обладает функциями:

  • поддержка работы двигателей с нагнетателем;
  • отключение охраны паролем;
  • 2-этапное снятие защиты;
  • подача тревожных сигналов лампами и сиреной;
  • автоматический и дистанционный пуск мотора;
  • совместная работа со штатными блоками центрального замка;
  • дополнительный канал для управления замком багажного отсека;
  • автоматическое включение охраны;
  • режим задержки выключения салонного света;
  • поддержка охраны машины с работающим двигателем.

Режимы «Паника» и JackStop

Для включения функции используется длительное воздействие на кнопку IV (тип активируемого режима указывается при программировании процессорного блока). Если сигнализация была выключена, то при поступлении сигнала выполняется блокировка дверей и цепей пуска. Активируется звуковая и световая тревога, которая продолжается 90 секунд. При старте функции «Паника» отменяются все запрограммированные алгоритмы автоматического пуска двигателя. Для отключения режимов необходимо кратковременно нажать на кнопки с отметками I и II.

Режим Свободные руки

В конструкции Мэджик 5 предусмотрена возможность автоматического отключения и включения охраны. При активном режиме сигнализация реагирует на излучение передатчика, которое улавливается на дистанции 15 м. При удалении владельца от машины происходит автоматическая постановка на охрану, при возврате — защита отключается.

Для активации режима «Свободные руки» требуется выполнить продолжительное нажатие на кнопку I. После появления пиктограммы с текстом Auto и трансляции мелодии требуется кратковременно нажать на клавишу IV. На табло включается иконка с текстом «Св.руки». Деактивируется режим длительным нажатием на клавишу I.

Режим Valet

При передаче машины на сервисную станцию предусмотрено использование режима временного отключения охранного функционала. Для включения используется комплексное нажатие на клавиши I и III, которые удерживаются на протяжении 2 секунд. При активации функции сохраняется возможность управления замками дверей, на табло коммуникатора включается пиктограмма в виде 4 литер Z. Повторное длительное воздействие на кнопки позволяет отключить режим.

Преимущества и недостатки

Преимущества автомобильной сигнализации Scher-Khan 5:

  • отсутствие сбоев в работе;
  • малое количество ложных срабатываний;
  • дальность приема сигналов;
  • автоматический пуск двигателя;
  • долгий срок службы элементов питания в коммуникаторе.

Недостатки оборудования, отмеченные в отзывах владельцев:

  • перебои в работе при температуре воздуха ниже -35°С;
  • не предусмотрен блок сотовой связи;
  • простой алгоритм кодировки, который вскрывается сканерами сигналов;
  • отмечены случаи непроизвольного срабатывания датчика вызова владельца;
  • штатная сирена имеет низкую громкость;
  • на рынке распространены китайские копии, имитирующие оригинальную упаковку и изделия.

Инструкция по установке

Алгоритм установки сигнализации своими руками для «чайников» приведен в заводской документации:

  1. Разместить антенный блок в угловой части ветрового стекла, допускается монтаж узла под обшивками салона. Если владелец устанавливает блок скрытно, то возможно снижение радиуса действия пультов (из-за экранирования антенны).
  2. Расположить сенсор вызова на поверхности лобового стекла, точка установки предварительно обезжиривается.
  3. Смонтировать сирену под капотом автомобиля. Узел размещается на удалении от источников тепла и влаги.
  4. Разместить дополнительные концевые переключатели в зонах, не подверженных воздействию влаги.
  5. Закрепить процессорный модуль внутри панели приборов. Для крепления применяются шурупы или пластиковые хомуты. Оборудование, поставляемое с завода, не имеет занесенных в память брелоков. Перед началом применения требуется запрограммировать коды пультов.
  6. Приклеить сенсор удара внутри салона машины (на металлическое основание). Заранее предусмотреть беспрепятственный доступ к поворотному потенциометру регулировки чувствительности.

Схема подключения

После завершения установки следует подключить сигнализацию Шерхан 5 к бортовой сети и соединить между собой электронные блоки. В инструкции приложена схема подключения, перед началом коммутации следует изучить документацию. В разъемах используются кабели, оснащенные изоляцией разного цвета, которая позволяет определить назначение шнура. Точки соединения кабелей защищаются изоляционной лентой, необходимо предусмотреть защитные предохранители (места монтажа и номинал указаны на схеме).

Как пользоваться сигнализацией

Прилагаемое к оборудованию руководство пользователя содержит раздел, посвященный работе с коммуникатором. Имеется отдельная глава, описывающая функционирование охранного комплекса. Водителю автомобиля рекомендуется изучить мануал, а затем оформить отдельные разделы (например, описание алгоритма аварийного отключения) в виде памятки, которая хранится вместе с документами на автомобиль.

Символы на дисплее

Перед тем как начать пользоваться сигнализацией, требуется вынуть предохранительную вставку, наклеенную на контактах коммуникатора. При корректной установке элемента питания подается мелодичный сигнал, указывающий на готовность устройства к эксплуатации.

На жидкокристаллическом экране коммуникатора сигнализации Scher-Khan 5 расположены символы для отображения:

  • состояния элемента питания;
  • режима работы устройства;
  • поля для отображения часов;
  • индикаторов состояния режима охраны;
  • значков режима работы сирены и сенсора удара;
  • пояснительных надписей при активном пуске мотора по таймеру или работе турботаймера;
  • индикаторов открытых панелей кузова;
  • включения режима «Свободные руки»;
  • значка поступления вызова из машины;
  • индикации работы светотехники или силового агрегата;
  • сигнала включения сервисного режима Valet.

Назначение кнопок

Расположенные на коммуникаторе кнопки поддерживают 4 режима работы:

  • короткое воздействие;
  • длительное (более 2 секунд) нажатие;
  • быстрое комплексное воздействие на 2 клавиши;
  • долговременное совместное удержание 2 кнопок.

Водитель, нажимая на кнопки коммуникатора или вспомогательного пульта, включает или выключает режим охраны, активирует дистанционный запуск и другие функции. Клавиши применяются для настройки пульта с дисплеем, применяются в ходе программирования центрального блока. Назначение кнопок указано в соответствующих разделах инструкции по эксплуатации и настройке.

Установка времени

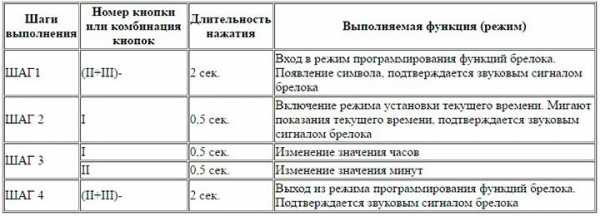

Для программирования часов выполняется совместное длительное нажатие на клавиши II и III, а затем водитель переходит в меню настройки (путем короткого воздействия на кнопку I). Для корректировки значений часов и минут применяются клавиши I и II, для записи результата в память производится длительное воздействие на II и III (до подачи сигнала зуммером).

Постановка на охрану и снятие с охраны

Чтобы включить сигнализацию, необходимо нажать на клавишу I. Будет подан гудок сиреной, сработает внешняя светотехника, а затем блокируются цепи запуска мотора и запираются замки. На табло коммуникатора включаются пояснительные пиктограммы.

Для отключения защиты используется клавиша II, комплекс подает двойной сигнал сиреной и внешней светотехникой.

Контрольный диод выключается, на дисплее 5 раз мигают значки в виде фар автомобиля и замка с распахнутой дужкой.

Дистанционный запуск с брелка

Пуск производится длительным воздействием на кнопку II. После блокировки замков выполняется запуск мотора, на дисплее коммуникатора отображается оставшееся время работы (предварительно программируется). Водитель может отключить охрану, расположить ключ в замке, а затем активировать зажигание и начать движение. На выполнение действий отводится 20 секунд, в противном случае мотор глушится.

Открытие багажника

Автосигнализация Scher-Khan Magicar 5 позволяет управлять замком крышки багажного отделения, для разблокирования требуется длительно нажать на клавишу III. Одновременно производится снятие режима охраны с отпиранием дверей. Водитель может запрограммировать режим, при котором боковые дверцы остаются заблокированными или режим охраны не отключается (временно выключается концевой переключатель крышки и сенсор удара). В этом случае после запирания крышки происходит автоматическое включение охраны.

Отключение сигналов сирены

Комплексное кратковременное нажатие на клавиши с пометками I и II позволяет включать или отключать подачу сигналов сиреной и лампами. Значение функции предварительно настраивается при программировании блока. При включении бесшумного режима зуммер коммуникатора остается активным. После отмены режима на экране включается пиктограмма с изображением играющей трубы.

Инструкция по программированию

Перед стартом настройки выполняется отключение режима охраны и функции «Свободные руки». Для старта настройки выполняется длительное нажатие на кнопки I и II или на I и IV (для входа в таблицу 1 и 2 соответственно). Затем при помощи последовательных нажатий (соответствующих номеру функции) на кнопку IV производится выбор раздела. Охранный комплекс подает сигналы сиреной, подтверждающие каждое нажатие на клавиши. После входа в раздел подается дополнительный сигнал лампами и сиреной (в соответствии с порядковым номером функции).

Приведенная в документации таблица программирования содержит пояснения, позволяющие корректно настроить параметры. Нажимая на кнопки, смонтированные на коммуникаторе, водитель выбирает требуемое значение параметра (подтверждается сигналами сиреной и миганием аварийной сигнализацией). Для настройки каждой функции требуется проходить весь алгоритм заново.

Описание функции Клавиша I (стандартное значение) Клавиша II Клавиша III Клавиша IV
1-1 Открывание замка крышки багажника Отключение охраны совместно с разблокированием замков Сохранение блокировки замков (охрана выключается) Сохранение режима охраны Не используется
1-12 Время работы силового агрегата при прогреве 5 минут 15 минут 25 минут 45 минут

Как включить автозапуск

Для активации автозапуска требуется выполнить комплексное воздействие на кнопки брелока, отмеченные цифрами II и IV. На табло пульта включится надпись Timer, частота повторов заранее указывается в меню программирования процессорного блока. Автосигнализация Шерхан Маджик не допускает одновременного включения 2 режимов.

Для обеспечения запуска мотора по таймеру требуется настроить часы и рабочие параметры будильника. После совместного нажатия на кнопки II и III на дисплее активируется надпись Pro9, дальнейшее нажатие на клавишу II включает регулировку таймера. Водитель использует для изменения часов и минут кнопки, отмеченные цифрами I и II соответственно. После корректировки параметра производится нажатие на клавиши II и III.

Комплекс Шер Хан Маджикар 5 поддерживает пуск от внешнего оборудования. Для обеспечения включения мотора требуется дополнительное программирование процессорного блока. Для сохранения ресурса аккумулятора настраивается количество повторных пусков, водитель программирует число повторов, допускается снятие ограничения.

Оборудование поддерживает пуск по сигналу от температурного датчика, расположенного в салоне, или по критическому напряжению в бортовой сети автомобиля.

Перед началом применения функции требуется внести пороговые значения путем программирования центрального блока. Допускается одновременное включение автоматического запуска по таймеру, температуре и напряжению. Мотор запускается при снижении параметров ниже порогового значения, но частота повторов ограничивается настройками таймера.

Неисправности и их устранение

При рассинхронизации пульта управления и головного блока нарушается процесс трансляции команд. Алгоритм повторного внесения пульта в память зависит от настроек головного блока. Для старта процедуры требуется 3 раза перевключить зажигание, а затем перевести ключ в положение «Отключено». После подачи вспышки внешней светотехникой нажимается кнопка I на программируемом пульте, а затем по аналогии записываются оставшиеся устройства (не более 3). На каждый шаг процедуры отводится 4 секунды.

Если был запрограммирован алгоритм введения пароля, то после тройного перевключения требуется ввести первый регистр кода (включениями и выключениями цепей зажигания). Число поворотов соответствует ранее запрограммированной цифре. Затем по аналогичной процедуре вводится второй регистр (на каждый шаг настройки отводится 4 секунды). После подтверждения ввода (одиночная вспышка ламп) выполняется занесение кодов пультов в память сигнализации.

Распространенной неисправностью Scher-Khan Magicar V 5 является поломка пульта управления, вызванная износом механизмов кнопок или попаданием влаги на электронные элементы. Для восстановления работоспособности требуется разобрать устройство, а затем удалить следы окисления и заменить изношенные компоненты. В случае невозможности ремонта требуется приобрести новый коммуникатор, который затем прописывается в центральном блоке.

Если сигнализация не включает режим охраны, то рекомендуется проверить настройки. При включении дистанционного режима Valet происходит автоматическое выключение охраны (срабатывают только замки). Причиной неисправности является поломка сенсоров или концевых переключателей, а также повреждение или обрыв соединительных жгутов. Проверка выполняется тестовым прибором, для детального анализа причин поломки рекомендуется обратиться в сервисный центр.

autotuning.expert

как ее включить и настроить запуск, программирование, возможные неисправности и инструкция по эксплуатации

Сигнализация Шерхан 5 с автозапуском относится к бюджетным системам и предназначена для использования в автомобилях, напряжение в электросети которых составляет 12 вольт. Автосигнализация имеет двустороннюю связь, которая действует в радиусе 1500 м.

Содержание

Открытьполное содержание

[ Скрыть]

Характеристика сигнализации Scher-Khan Magicar 5

Данная модель сигналки может быть установлена на машине как с механической трансмиссией, так и на автомате. Питание охранного средства осуществляется от аккумуляторной батареи.

Основные функции

Опции, которые выполняет многофункциональный брелок-коммуникатор:

  • подтверждение выполненных команд посредством звукового сопровождения либо вибрации;
  • защита канала связи от перехвата кодовых данных, система называется «Мэджик код»;
  • воспроизведение звуковых сигналов при активации тревожного режима сигнализации;
  • подсветка жидкокристаллического экрана устройства;
  • обозначение заряда источника питания внутри коммуникатора;
  • определение уровня напряжения в электросети транспортного средства;
  • обозначение величины температуры в салоне машины;
  • определение текущего времени на экране;
  • вывод времени функционирования силового агрегата, запущенного автоматически;
  • возможность удаленного пуска двигателя машины;
  • настройка времени старта силового агрегата с точностью до минут;
  • режим напоминания посредством звука либо визуальных сообщений;
  • возможность программирования все опций противоугонной установки.

Описание опций, выполняемых микропроцессорным модулем:

  • удаленный старт силового агрегата на автомобилях с любым типом трансмиссий;
  • работа системы на бензиновых и дизельных ДВС, в том числе оснащенных турбинами;
  • возможность пуска силовой установки по команде, отправленной с коммуникатора;
  • опция настройки дистанционного старта по таймеру, каждые 2 часа, либо по будильнику ежедневно;
  • возможность мониторинга состояния заведенного мотора в соответствии с сигналами, отправляющимися с генераторной установки либо по шумам в электросети;
  • наличие личного пароля для доступа к салону транспортного средства в случае потери ключа;
  • использование силовых выходов для управления центральным замком, дверью багажного отсека, а также световой сигнализацией;
  • настройка типа блокирующего реле — нормально замкнутое либо нормально разомкнутое;
  • режим автоматической активации защитной опции;
  • звуковое предупреждение перед активацией автоматического режима охраны;
  • повторная активация функции защиты, если дверь транспортного средства не была открыта;
  • возможность активации режима защиты без сопровождения сигналами сирены;
  • наличие двух универсальных программируемых каналов, использующихся для управления дополнительным оборудованием;
  • микропроцессорный модуль позволяет произвести дополнительное подключение плюсовых и минусовых контроллеров дверей;
  • наличие отдельного входа для установки отрицательного датчика багажного отсека;
  • возможность закрытия и открытия дверных замков при старте и остановке силового агрегата в автоматическом режиме;
  • активация режима защиты с сигналами подтверждения либо без них;
  • опция предупреждения световой сигнализацией автовладельца об открытой двери, предварительно этот режим надо запрограммировать;
  • функция Паники, позволяющая активировать работу сирены и световой сигнализации по команде;
  • опция Свободные руки, которая дает возможность автоматического включения либо отключения защитной функции, если автовладелец подходит к автомобилю или отдаляется от него;
  • функция предупреждения водителя о включенных габаритных фарах.

Канал «Autoazart» вкратце рассказал об опциях и возможностях охранного комплекса Шерхан Магикар 5.

Технические параметры

Основные свойства противоугонной установки:

  • дальность действия коммуникатора составляет до 1500 метров в условиях идеальной местности;
  • питание брелка осуществляется от батареек класса ААА;
  • оптимальная работа противоугонной системы возможна в бортовой сети на 9-18 вольт;
  • величина силы тока при работающей системе составляет 20-35 мА;
  • диапазон температур, при которых функционирует охранный комплекс, составляет от -40 до +85 градусов Цельсия;
  • общая масса микропроцессорного модуля составляет 270 г.

Сигналы оповещения автовладельца разделяются на несколько групп:

  • звуковые для сирены — при активации тревожного режима их продолжительность составляет 30 сек, сигналы воспроизводятся непрерывно;
  • оптические для фар автомобиля — сигналы мощностью 1 Гц и длительностью 30 секунд функционируют на два канала и воспроизводятся прерывисто;
  • с использованием радиоканала — информация передается на коммуникатор и воспроизводится прерывисто.

Точный диапазон действия брелка зависит от многих факторов:

  • заряда источника питания;
  • наличия помех на местности;
  • препятствий в виде больших сооружений, конструкций, трансформаторных подстанций;
  • погодных условий.

Передача информации на коммуникатор осуществляется по защищенному каналу с использованием кодировки.

Все электроцепи охранного комплекса защищаются посредством предохранительных, резисторных устройств и транзисторов. Чтобы не допустить перепадов напряжения и помех, система комплектуется варисторами. Если при подключении будут допущены ошибки, связанные с полярностью, это не повлияет на работу сигналки, поскольку источники питания оснащаются диодными элементами.

На открытие дверных замков либо поворот ключа в выключателе зажигания реагируют контактные контроллеры. Если такой датчик сработает, сигналка воспроизведет сигнал тревоги без возможности отключения без пульта. Охранный комплекс с автозапуском Шерхан 5 также реагирует на физические воздействия по кузову и при их фиксации выдает тревожные сигналы.

Значения токов для защиты электроцепей приведены в таблице.

Описание электролинии Величина тока
Блокирование работы систем зажигания и стартерного механизма 0,2
Световые приборы поворотных огней на левой стороне кузова 10
Поворотники на правой части авто 10
Система зажигания 30
Дополнительная электроцепь АСС 30
Электролиния стартерного механизма 30
Дополнительная электроцепь системы зажигания 0,2
Линия приводного устройства замков левых передней и задней дверей 15
Электроцепь приводного механизма замков правых передней и задней дверей 15
Дополнительный канал для замка, установленного на двери багажного отсека 10
Дополнительный первый канал 0,2
Дополнительный второй канал 0,2
Канал связи с заводской сигнализацией 0,2

Руководство пользователя

Для управления противоугонным комплексом может использоваться брелок либо ключ зажигания. При правильной настройке эта процедура осуществляется с применением тревожной кнопки. С помощью пульта можно программировать функции и устанавливать пароль для экстренного отключения либо активации системы.

Настройка PIN-кода

Чтобы настроить персональный пароль, нужно зайти в режим программирования:

  1. Транспортное средство снимается с охраны.
  2. Открывается дверной замок машины.
  3. Производится активация зажигания путем установки и прокручивания ключа в замке. Мотор запускаться не должен.
  4. На брелоке-коммуникаторе зажимаются третья и четвертая клавиши. Сигнализация моргнет один раз световыми приборами, сработает сирена. Если сигнал будет тройным, это говорит о безуспешной попытке входа в режим настройки пароля.
  5. Производится ввод первой цифры кода, для этого потребителю дается четыре секунды после сигнала сирены. Для установки значений используются клавиши коммуникатора, выбранной цифре соответствует кнопка. Если символ принят успешно, сигнализация воспроизведет соответствующее количество вспышек и сигналов сирены.
  6. Последующие цифры указываются идентично, для ввода каждой автовладельцу дается четыре секунды. Когда будет введен последний символ, система автоматически выйдет из режима настройки. Об этом автовладельцу сообщит двойной сигнал сирены и две вспышки световыми приборами.
  7. Затем можно отключить зажигание и запереть все двери машины.

Чтобы открыть транспортное средство, используя код, выполняются следующие действия:

  1. Отключается автомобильная сигнализация.
  2. Открывается дверь водителя.
  3. Ключ вставляется в замок, зажигание активируется.
  4. Автовладелец десять раз стукает по контроллеру вызова. Временной интервал между воздействиями должен составить 1,5 сек. При каждом последующем ударе диодный элемент будет моргать красным цветом.
  5. Каждый символ пароля настраивается методом ударов, их число должно соответствовать цифре. Подтверждение ввода осуществляется каждые 1,5 сек. При указании каждой цифры диод будет моргать синим цветом.
  6. Аналогично указывается каждым символ пароля. В подтверждение сигнализация будет моргать световыми приборами и срабатывать сиреной.

Если автовладелец войдет в режим настроек PIN-кода, диодная лампочка начнет мигать синим цветом.

Об основных настройках и функциях противоугонной системы рассказал канал «Videomax12345».

Как включить охранный режим?

Запускать режим зажиты нужно после выключения зажигания и закрытия всех дверных замков машины. Для выполнения задачи кликается первая клавиша на пульте. Это приведет к блокировке дверных замков и стартерного механизма.

При активации данной функции происходит следующее:

  • сирена срабатывает один раз;
  • моргают световые приборы автомобиля;
  • диодный индикатор мигает на блок с интервалом в 1 секунду;
  • на дисплее коммуникатора фары транспортного средства моргают пять раз и появляется индикатор запертого замка;
  • пульт издает мелодичный сигнал.

Индикатор в виде запертого замка отображается на дисплее коммуникатора до момента, пока режим защиты не будет отключен. При включении охраны сигнализация осуществляет постоянный мониторинг и анализ показаний, выдающихся контроллерами. Через 30 секунд после включения защиты производится активация датчика чувствительности. Если силовой агрегат остается запущенным, процедура включения режима охраны выполняется аналогично. Все двери запираются и кликается первая клавиша на пейджере.

Но контроллер чувствительности останется выключенным до момента, пока работает зажигание. Индикация охранного режима будет аналогичной. Через 30 секунд после выключения силового агрегата произойдет проверка сигналов.

Пользователь Сергей Горин показал несколько способов управления охранным режимом сигналки Магикар 5.

Проверка системы

Для диагностики состояния противоугонной установки используется четвертая клавиша. После ее нажатия на экране коммуникатора отобразятся данные анализа автосигнализации. Информация о проведении проверки подтвердится сигналами сирены, а также световой сигнализацией.

Отключение системы

Чтобы выключить охрану, используется вторая клавиша коммуникатора. В подтверждение сирена воспроизведет один сигнал, сработают световые приборы автомобиля. На экране пейджера моргнут фары машины, появится индикатор с открытым замком.

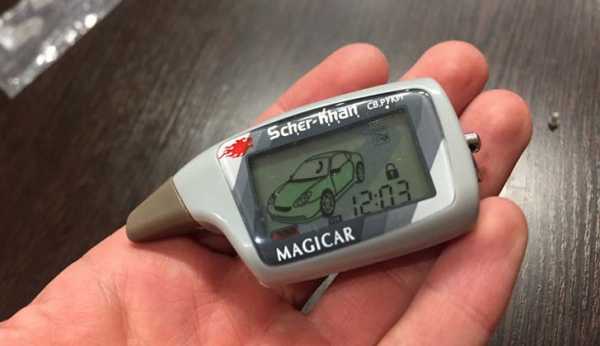

Брелок — коммуникатор

Перед использованием пульта, в него необходимо установить источник питания.

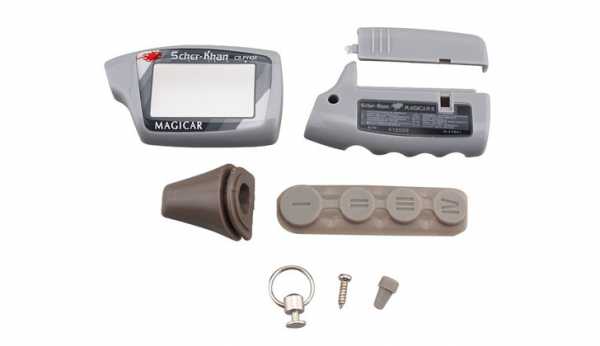

Для этого на задней части коммуникатора демонтируется защитная накладка, в которую вставляется батарейка с соблюдением полярности. После этого крышка закрывается.

Обозначение индикаторов

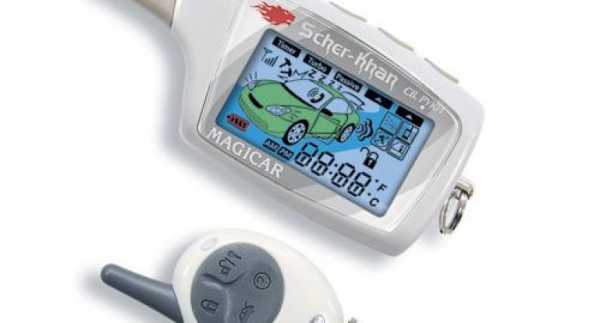

Обозначения кнопок на дисплее пульта

Описание символов на экране коммуникатора:

  • А — срабатывание силового агрегата по таймеру;
  • В — опция турботаймера;
  • С — режим пассивной активации охраны;
  • D — опция автоматической активации охраны без клика по клавишам;
  • Е — активированная сирена;
  • F — отключен контроллер чувствительности;
  • G — на коммуникаторе включена функция вибровызова;
  • Н — управление дверными замками после активации системы зажигания;
  • J — открытая дверь багажного отсека;
  • К — силовой агрегат заведен в режиме автоматического старта;
  • L — состояние противоугонной установки;
  • М — открытые дверные замки;
  • N — информационное поле для отображения данных часов, а также температурного режима при автоматическом старте;
  • О — сервисный режим функционирования Валет включен;
  • Р — на автомобиле работает световая сигнализация либо габаритные огни не включены;
  • Q — активация контроллера чувствительности;
  • R — значок источника питания коммуникатора;
  • S — уровень сигнала.

Основные функции брелка

Для регулировки основных параметров и установки функций используются комбинации кнопок, приведенные в таблице.

Номер клавиши Длительность нажатия Функция системы
1 0,5 сек Используется для активации опций:

  • активации и отключения охранного режима;
  • активации и деактивации режима вызова;
  • остановки тревожного режима;
  • активации и отключения блокировки стартерного механизма и системы зажигания
1 2 секунды Активация опции Свободные руки в первом режиме функционирования, индикатор не моргает
1 2 сек Включение функции Свободные руки во втором режиме работы с миганием индикатора
1 2 сек Отключение опции Свободные руки, индикатор исчезает
3+4 2 сек Одновременный клик приведет к записи и воспроизведению фрагмента на аудио-модуле
2 0,5 сек Функция управления дополнительным первым каналом
3 0,5 сек Опция управления дополнительным вторым каналом
4 0,5 сек Диагностика состояния противоугонной установки
2 2 сек Функция позволяет заводить и останавливать силовой агрегат по команде с коммуникатора
3 2 сек Команда для открытия двери багажного отсека
4 2 сек Режим паники, для отключения используется первая клавиша
1+2 0,5 сек Команда для активации отключения сирены
1+3 0,5 сек Комбинация для отключения и активации сервисного режима Валет
1+4 0,5 сек Команда для автоматического управления центральным замком по зажиганию
2+3 0,5 сек Функция автоматической активации и отключения режима защиты
2+4 0,5 сек Опция запуска по таймеру
3+4 0,5 сек Команда для активации и деактивации режима Турбо
1+3 2 сек Команда для отключения и включения контроллера чувствительности
1+2 2 сек Кнопка входа в режим программирования 1
1+4 2 сек Команда для активации режима программирования 2

Как привести брелок в рабочее состояние?

Процедура привязки нового коммуникатора выполняется так:

  1. В замок вставляется ключ, после чего зажигание трижды включается и отключается. Световая сигнализация должна сработать один раз, что говорит о входе в режим настройки.
  2. На протяжении последующих четырех секунд необходимо кликнуть по первой кнопке на коммуникаторе.
  3. Затем производится ввод кода пейджера в память микропроцессорного модуля.

Автовладелец может записать не более трех коммуникаторов. Поэтому при настройке четвертого устройства информация о первом удаляется из памяти микропроцессора. Для выхода из режима настроек необходимо не трогать брелок на протяжении четырех секунд.

Канал «MasikBonLive» рассказал о самостоятельной привязке нового коммуникатора к микропроцессорному модулю сигнализации.

Настройка автозапуска

Поставить опцию автозапуска на системе Sherhan можно в четырех вариантах:

  • по команде:
  • по времени;
  • по температуре воздуха;
  • по снижению напряжения в бортовой сети машины.

Настройка запуска по команде

Активация опции производится так:

  1. Рычаг трансмиссии выставляется в положение нейтральной передачи, производится активация ручного тормоза. Если автомобиль оборудован автоматической трансмиссией, то ручка КПП переводится в положение паркинга.
  2. Запираются все дверные замки автомобиля.
  3. Кнопка 2 на коммуникаторе зажимается на две секунды.
  4. Производится отключение зажигания, водитель покидает салон машины.
  5. Закрывается водительская дверь, это должно привести к остановке двигателя.
  6. Чтобы впоследствии запустить работу силового агрегата, кликается вторая клавиша на коммуникаторе.

Настройка запуска по времени

Потребитель может настроить опцию на срабатывание ежедневно, с повтором каждые 24 часа. Также можно произвести настройку так, чтоб запуск осуществлялся каждые 2, 4 или 8 часов. Для активации функции нужно выполнить процедуру резервирования.

Для выполнения задачи требуется:

  1. Отключить функцию таймера. Для этого кликаются клавиши 2 и 4.
  2. Для активации режима программирования нажимаются кнопки 1 и 2, их надо зажать на 2 секунды.
  3. Чтобы зайти в меню настройки, 13 раз кликается четвертая клавиша. При каждом последующем клике будет раздаваться сигнал.
  4. Производится выбор времени повтора путем нажатия на клавиши. При клике по второй кнопке время составит 8 часов, по третьей — 4 часа, по четвертой — 2 часа.
  5. Выполняется активация таймера.

Пользователь Марат Аскаров подробно рассказал о настройке времени на коммуникаторе сигнализации Шерхан Магикар 5.

Настройка запуска по температуре

При активации этой функции используются показания температурного контроллера, установленного в салоне. В холодное время года значения могут составить -15 или -25 градусов, в теплое — до +60 градусов.

Настройка производится так:

  1. Отключается опция запуска двигателя по таймеру.
  2. Четвертая клавиша кликается 21 раз.
  3. С помощью клавиш выбирается порог отключения опции. Клавиша 2 для включения ДВС при -15 градусах Цельсия, кнопка 5 — при -25 градусах, а 4 — при +60.
  4. После выбора значения активируется работа опции.

Настройка автозапуска по величине напряжения бортовой сети

Если настраивать эту функцию, то порог срабатывания автозапуска составит 11,5 вольт напряжения в электросети:

  1. Клавиша под номером 4 кликается 20 раз.
  2. Производится активация запуска по напряжению второй кнопкой.
  3. Для изменения времени функционирования четвертая клавиша кликается 12 раз.
  4. Производится выбор времени, используя кнопки 1-4.

Как отключить автозапуск?

Сброс настроек автозапуска выполняется аналогично их назначению. Для отключения опции выбирается соответствующая функция на брелке и выставляется ее неактивный статус.

О реализации и отключении опции автозапуска рассказал канал «Galileosky».

Возможные неисправности сигнализации Scher-Khan Magicar 5

Если перестал работать автозапуск и двигатель не запускается, причина зависит от характера поломки:

  1. Силовой агрегат не заводится, но автовладелец выполнил процедуру резервирования. При такой проблеме первой причиной, почему не работает опций, может являться окисление контактов на предохранительном устройстве. Элемент установлен в электроцепи питания основного модуля. Также причина может заключаться в некорректной работе устройства обхода штатного блокиратора. Возможно залипание контактных элементов в управляющем реле.
  2. Мотор заводится, но останавливается спустя несколько секунд функционирования. Если запустить двигатель с ключа, то он включится. Проблема может состоять в выходе из строя пятиконтактного реле, которое расположено в микропроцессорном модуле.
  3. Некорректная настройка функции автозапуска. Чтобы решить проблему, необходимо сбросить все настройки противоугонного комплекса до заводских параметров. Затем выполняется повторная регулировка значений опций.
  4. Проблема может заключаться в активированном сервисном режиме Валет. Если данная функция включена, диодный элемент будет гореть без перерыва. После отключения сервисного режима работа функции возобновится.

Как установить сигнализацию?

Монтировать и подключать системы необходимо так:

  1. Отключается аккумулятор, чтобы убрать напряжение из бортовой сети.
  2. Выполняется установка микропроцессорного устройства. Для этого потребуется снять облицовку в салоне и поставить блок в скрытое место. При монтаже устройство надежно фиксируется, чтобы предотвратить отрицательное воздействие вибраций на модуль. Расположить блок рекомендуется под приборной панелью либо в свободное пространство за ней.
  3. Производится монтаж сирены под капотом автомобиля. Место надо выбрать так, чтобы рядом не было источников влаги или высоких температур. Сирена монтируется рупором вниз, чтобы не допустить скопления влаги внутри. После установки надо убедиться, что к устройству и его проводам не будет доступа из-под днища автомобиля.
  4. Устанавливается антенный модуль с диодным индикатором. Монтаж этих элементов производится на внутренней поверхности ветрового стекла, предварительно ее надо очистить и обезжирить. Фиксация осуществляется посредством клея или двустороннего скотча.
  5. Выполняется установка температурного контроллера, а также датчика удара. Эти элементы устанавливаются в салоне автомобиля. Укладка проводов для их подключения производится под пластиковой облицовкой.
  6. На двери, а также багажный отсек и капот устанавливаются концевые переключатели. Провода от них необходимо уложить так, чтобы они не соприкасались с движущимися частями кузова. Укладка кабелей производится под облицовкой.
  7. В салоне авто устанавливается сервисная клавиша. Ее монтаж надо выполнить в скрытом месте, но у потребителя должен быть доступ к кнопке с водительского кресла. Кнопку можно замаскировать, обмотав ее изолентой черного цвета.
  8. На завершающем этапе производится подключение всех компонентов к микропроцессорному модулю. К замку зажигания подсоединяется реле блокировки двигателя.

Скачать инструкцию по установке и эксплуатации Scher-Khan Magicar 5 в формате PDF

Подробное руководство о том, как правильно пользоваться и устанавливать сигнализацию, можно скачать по ссылке.

Руководства по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации в формате pdf: Scher-Khan Magicar 5
Скачать бесплатно инструкцию по установке в формате pdf: Scher-Khan Magicar 5

Сколько стоит сигнализация Scher-Khan Magicar 5?

Примерная стоимость противоугонной системы приведена в таблице.

Наименование Цена, руб
Scher-Khan Magicar 5 6200-7800
Цена актуальная для трех регионов: Москва, Челябинск, Краснодар.

Видео «Подробный обзор противоугонной системы Магикар 5»

Канал «Ramin Drive» представил ролик с описанием основных возможностей и функций данной противоугонной установки.

 Загрузка …

autodvig.com

инструкция по эксплуатации :: SYL.ru

Одной из самых популярных противоугонных систем является «Шерхан Магикар 5». Это универсальное оборудование. Оно совместимо со всеми типами коробок передач. Одним из преимуществ системы «Шерхан Магикар 5» является ее надежность и высокая эффективность. Она использует двустороннюю связь с автомобилем и выводит информацию о его состоянии на брелок с дисплеем.

«Шерхан Магикар 5», инструкция по эксплуатации которого прилагается в комплекте при покупке, признана одним из лучших вариантов противоугонных устройств. На какие основные моменты обратить внимание? В этом помогут советы опытных водителей.

Главные особенности

Автосигнализация «Шерхан Магикар 5», инструкция по эксплуатации которой должна хорошо изучаться водителем перед началом ее работы, устанавливается в моторный отсек машины. Эта система совместима с дизельными и бензиновыми двигателями. Она считается универсальной.

Ограничение, которое установил производитель, касается напряжения сети. Проводка должна подавать для питания ток номиналом 12 В.

Сообщение между системами автомобиля и брелоком пользователя передается по двустороннему каналу радиосвязи. Причем запуск двигателя происходит при передаче особого сигнала с пульта. Можно запрограммировать таймер.

Дальность передачи сигнала составляет 1,5 км. Однако парковать автомобиль следует на открытой местности, где он будет хорошо просматриваться. При наличии препятствий дальность сигнала снижается.

Преимущества

Сигнализация «Шерхан Магикар 5», инструкция по эксплуатации которой должна подробно изучаться водителем, имеет ряд преимуществ. Этим объясняется ее высокая популярность.

Надежность системы обеспечит защита высокого уровня для всех датчиков, процессора и антенны. Ее монтаж выполняется достаточно быстро. С этим справится при желании каждый владелец транспортного средства.

Мощная сирена устанавливается в отдел двигателя. Она достаточно громкая и практически не имеет сбоев в работе. Преимуществом представленной системы также является применение высоких стандартов при разработке. Создатели этой сигнализации тестировали оборудование, что позволило довести ее надежность до высокого уровня.

Пульт управления с дисплеем позволяет владельцу машины полноценно управлять всеми функциями, а также легко ориентироваться в показаниях системы. Чтобы воспользоваться всеми возможностями сигнализации, необходимо тщательно изучать все рекомендации производителя.

С чего начать?

«Шерхан Магикар 5», инструкция которого подробно описывает процесс эксплуатации, требует выполнения всех рекомендаций производителя. Установку должен выполнять квалифицированный автомеханик. Иначе, при неправильном монтаже, защитные функции сигнализации могут быть нарушены.

Для начала работы с установленной системой нужно вставить батарейку в брелок. Она входит в комплект поставки, однако в пульт не установлена. Это позволяет сохранить ее заряд на высоком уровне.

После включения брелока можно приступать к работе. Для этого информация о состоянии автомобиля выводится на дисплей. Управлять командами, программировать брелок можно при помощи 4 кнопок. Сигналы передаются в определенной кодировке. Она уникальна, поэтому никакой другой пульт не сможет управлять системой. В процессе эксплуатации брелока можно привязать его заново к блоку управления, если по какой-то причине сигнализация перестала реагировать на его команды.

Режим охраны

Соблюдение правил работы и ответственного отношения водителя требует «Шерхан Магикар 5». Инструкция по эксплуатации (автозапуск и прочие важные режимы в которой описаны подробно) позволяет повысить комфорт пользования машиной.

Для начала водитель должен поставить машину в режим охраны. Для этого необходимо плотно закрыть все двери автомобиля, поднять стекла. Также проверяется багажник. После этого водитель нажимает первую кнопку на брелоке. Замки блокируются, стартер не будет работать.

Если команда выполнена, брелок издаст характерный звук. Сигнализация также подаст звуковой сигнал, фары мелькнут 5 раз. Индикатор будет мерцать. Это свидетельствует о том, что система работает. Мерцание будет происходить с периодичностью один раз в минуту. Двери закрыты негерметично, брелок издаст 3 сигнала, как и сама сигнализация. За включением режима охраны нужно следить.

Создание кода PIN 1

Если по какой-то причине воспользоваться брелоком водитель не сможет, снять систему с охранного режима можно при помощи PIN 1. Его задает владелец транспортного средства самостоятельно из 2 или 4 цифр. Каждый элемент кода может быть установлен в диапазоне от 1 до 4.

«Шерхан Магикар 5», инструкция по эксплуатации которого изучается водителем, имеет определенную последовательность задания PIN 1. Оборудование снимают с режима блокировки и открывают машину. Ключ в зажигании нужно повернуть в положение «ON», но мотор при этом не надо заводить. На брелоке зажимают кнопки II и IV. Единожды прозвучит сирена, и мелькнут фары.

В течение 4 секунд нужно нажать любую из кнопок. Ее номер будет прописан к первой цифре кода. Прозвучит аналогичное число сигналов. Таким же образом программируются остальные цифры кода. После завершения процедуры система выйдет из этого режима. Прозвучат 2 сигнала сирены, последует 2 вспышки фар.

Выключение охранного режима

Если выключить режим охраны стандартным способом не получается (брелок утерян, не воспринимается системой и т. д.), его можно снять при помощи кода PIN 1. Это несложная процедура, которую предусмотрели разработчики системы «Шерхан Магикар 5». Инструкция по эксплуатации подробно описывает этот процесс.

Водитель открывает автомобиль. При этом раздается тревожный сигнал сирены. Нужно трижды повернуть ключ зажигания из позиции «Выкл.» в положение «Вкл.». Звук прекратится.

В течение 4 секунд нужно поворачивать ключ столько раз, какую цифру кода PIN 1 водитель запрограммировал ранее. После ввода первого номера кода фары вспыхнут единожды. Далее вводится вторая цифра. Когда весь код будет введен в систему, блокировка будет снята. В противном случае снова включится сирена.

Автозапуск

Водитель при желании настраивает функцию автозапуска, которая заложена в системе «Шерхан Магикар 5». Инструкция по эксплуатации брелка позволяет настроить этот режим. Для этого нужно находиться рядом с машиной, закрыть все двери, выключить охранную функцию.

Водитель активирует автозапуск. Эта функция поставит машину в охранный режим самостоятельно. Если водитель забудет сделать это в ручном режиме, через 30 секунд при включенном автозапуске сигнализация заблокирует все системы.

Информация о переходе в этот режим поступит на брелок водителя. Для этого на экране должно быть слово Passive.

Каждые 10 секунд устройство передает сигнал о включении охраны. Это очень удобно, если водитель иногда забывает блокировать машину.

Другие полезные функции

Множество полезных функций имеет сигнализация «Шерхан Магикар 5». Инструкция по эксплуатации позволит водителю выбрать полезные для себя режимы.

Бесшумный охранный режим передает сигнал тревоги только на брелок владельца машины. Взломщик думает, что в авто нет сигнализации. Это позволяет взять его с поличным.

Если у водителя есть маленькие дети, можно включить режим безопасной поездки. Когда машина начинает движение, все двери блокируются.

Есть функция турботаймера. Этот режим позволяет двигателю работать еще некоторое время даже при выключенном ключе зажигания и постановке машины в охранный режим. Это нужно для автомобилей с турбиной. Такой режим увеличивает продолжительность работы оборудования.

Возможные неисправности

Представленная сигнализация признана одной из самых надежных. Популярность ее объясняется массой полезных функций, которые подробно раскрывает документация к системе «Шерхан Магикар 5» — инструкция по эксплуатации. Неисправности в этом оборудовании не исключены.

Отзывы пользователей позволяют выделить самые частые из них. Большинство обращений в автосервис связаны с невозможностью водителя снять охранный режим или с самопроизвольным включением сигнализации. Такая картина наблюдается при выходе из строя центрального системного блока. Ремонту он практически не подлежит. Если сигнализация находится на гарантийном обслуживании, это оборудование меняют бесплатно.

Водитель не должен самостоятельно вмешиваться в системы сигнализации. Иначе гарантийное обслуживание выполняться не будет. При соблюдении всех требований инструкции «Шерхан Магикар 5» демонстрирует высокую надежность при работе. Поэтому ее востребованность не снижается множество лет.

www.syl.ru

Инструкция по эксплуатации Scher-Khan Magicar V

38

Установка всех программируемых функций меню № 1 на заводские
значения

Для установки заводских значений программируемых функций необходимо выполнить два шага.
1. Вход в режим программирования. Нажмите одновременно кнопки I+II на 2 сек. Сирена подаст
один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым
успешное выполнение ШАГА 1
2. Три раза коротко нажмите кнопку III брелока. Каждое нажатие будет подтверждаться корот-
ким сигналом сирены и вспышкой аварийной сигнализации. Через некоторое время после этого
прозвучат три сигнала сирены, аварийная сигнализация вспыхнет три раза, подтверждая уста-
новку заводских значений всех программируемых функций меню №1

Меню №2 [Кнопка (I+IV)–]

№ п/п

Функция

[Кнопка (I)]
Заводское
значение

[Кнопка (II)]

[Кнопка
(III)]

[Кнопка
(IV)]

2-1

2-2

2-3

Режим работы
запуска по тай-
меру

24 часа (время
запуска выби-
рает пользова-
тель)

2 часа (периоди-
чески для про-
грева двигателя)

2-4

Время прогрева
двигателя

15 мин.

25 мин.

45 мин.

5 мин.

2-5

Время импульса
на доп. канале 1

0,5 сек.

20 сек.

60 сек.

Триггер

2-5

Время импульса
на доп. канале 1

0,5 сек.

20 сек.

60 сек.

Триггер

Установка всех программируемых функций меню № 2
на заводские значения

Для установки заводских значений программируемых функций необходимо выполнить два шага.
1. Вход в режим программирования. Нажмите одновременно кнопки I+IV на 2 сек. Сирена
подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем
самым успешное выполнение ШАГА 1
2. Три раза коротко нажмите кнопку III брелока. Каждое нажатие будет подтверждаться
коротким сигналом сирены и вспышкой аварийной сигнализации. Через некоторое время
после этого прозвучат три сигнала сирены, аварийная сигнализация вспыхнет три раза,
подтверждая установку заводских значений всех программируемых функций меню №2

3

Система тревожной сигнализации транспортного средства (СТСТС)

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

СТСТС SCHER-KHAN MAGICAR V (далее система) соответствует обязательным
требованиям в системе сертификации ГОСТ Р, предъявляемых к приборам
охраны для автомобиля:
ГОСТ Р 41.97-99 (Единообразные предписания, касающиеся официального
утверждения систем тревожной сигнализации транспортных средств (СТСТС)
и механических транспортных средств в отношении их систем тревожной
сигнализации (СТC))
ГОСТ Р 50009-2000 (Совместимость технических средств
электромагнитная. Технические средства охранной сигнализации.
Требования и методы испытаний)

www.manualsdir.ru

инструкция по эксплуатации SCHER-KHAN MAGICAR 5

Lastmanuals предлагает на общественных началах услуги совместного использования, хранения и поиска инструкций по по использованию различного оборудования и программного обеспечения : руководств пользователя, руководств по быстрому началу работы, сведений о технических характеристиках… ПРОЧИТАЙТЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ПЕРЕД ПОКУПКОЙ ИЗДЕЛИЯ!!!

Оплаченные ссылки

Если этот документ является инструкцией, которую вы ищете, скачайте его. Lastmanuals дает вам быстрый и легкий доступ к инструкции SCHER-KHAN MAGICAR 5. Мы надеемся, что эта инструкция SCHER-KHAN MAGICAR 5 окажется для вас полезной.

Lastmanuals поможет скачать инструкцию SCHER-KHAN MAGICAR 5.

Фрагмент инструкции: руководство пользователя SCHER-KHAN MAGICAR 5

Подробные указания по применению содержатся в руководстве пользователя.

[. . . ] 84

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ДЛЯ ЗАМЕТОК

СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС)

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

2

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 5

83

Система тревожной сигнализации транспортного средства (СТСТС) (далее система) соответствует обязательным требованиям в системе сертификации ГОСТ Р, предъявляемых к приборам охраны для автомобиля: ГОСТ Р 41. 97-99 (Единообразные предписания, касающиеся официального утверждения систем тревожной сигнализации транспортных средств (СТСТС) и механических транспортных средств в отношении их систем тревожной сигнализации (СТС)) ГОСТ Р 50009-2000 (Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний) Благодарим за приобретение двусторонней автомобильной охранной системы SCHER-KHAN MAGICAR 5. Постоянные исследования и разработки нашей компании воплощают самые передовые идеи и служат для удовлетворения всех потребностей пользователей наших систем. [. . . ] 59, 66) предоставляет возможность выбора автоматического возврата в охрану с запиранием или без запирания замков дверей, а также полного отключения этого сервиса.

Эта функция меняет назначение короткого нажатия кнопок (I+II), что позволяет выбрать различные типы оповещения и тревоги в зависимости от потребностей пользователя. При выключении каких-либо сигналов сирены на дисплее пропадает пиктограмма. Данная программируемая функция имеет четыре значения: 1) Заводское значение. Комбинация кнопок (I+II) включает или выключает короткие сигналы сирены (при постановке и снятии режима охраны, а также при срабатывании предупредительных зон датчиков). При этом сирена в режиме тревоги работает 2) Комбинация кнопок (I+II) включает или выключает сирену в режиме тревоги и короткие сигналы 3) Комбинация кнопок (I+II) отключает или включает сигналы сирены в режиме тревоги. Таким образом можно включить режим, когда в режиме тревоги будет мигать аварийная сигнализация, а передатчик блока будет транслировать сигнал тревоги на брелок, но сирена будет молчать. Короткие сигналы сирены (при постановке и снятии режима охраны) останутся 4) Комбинация кнопок (I+II) отключает или включает все сигналы (сирену в режиме тревоги, короткие сигналы – при постановке и снятии режима охраны, сигналы аварийной сигнализации в режиме тревоги). При этом на брелок будет передаваться вся информация, как обычно. Режим скрытой охраны

*

Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. главу «Отключение сигналов сирены» на стр. 29).

ФУНКЦИЯ «СВОБОДНЫЕ РУКИ» [КНОПКА (I)–]

При нажатии и удерживании кнопки I брелока-коммуникатора в течение 2-х сек. можно включить или выключить функцию СВОБОДНЫЕ РУКИ. Когда функция СВОБОДНЫЕ РУКИ включена, система автоматически встает в режим охраны при Вашем удалении от автомобиля с брелоком-коммуникатором на дистанцию 15-35 м или снимается с режима охраны и отпирает замки дверей при приближении. Функция имеет два режима работы: 1) Метка минимальная 2) Метка максимальная на дисплее не мигает и дальность действия – на дисплее мигает и дальность действия –

62

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 5

23

багажника на 15 секунд. Если багажник за это время не был открыт, то система по истечении 15 секунд снова начнёт отслеживать отключенные датчики. Если багажник был открыт, то система снова начнёт отслеживать отключенные датчики через 15 секунд после того, как багажник будет закрыт
Программируемая функция 1-2: «Предупреждение об открытой двери»

Смена режимов работы происходит длительным (2 сек. ) нажатием кнопки I в следующем порядке: (Функция включена, режим 1) > (Функция включена, режим 2) > (Функция выключена) > (Функция включена, режим 1) и т. д.

Эта функция позволяет избежать аварийной ситуации при посадке и высадке пассажиров, а также в том случае, если неплотно закрыта какаялибо дверь автомобиля во время движения. Программируемая функция 1-2 позволяет пользователю выбрать длительность предупреждения и условия его включения. Данная программируемая функция имеет четыре значения: 1) Заводское значение. Предупреждение об открытой двери отключено 2) Предупреждение активируется не более, чем на 60 секунд, если двери открыты и зажигание включено 3) Предупреждение активируется не более, чем на 60 секунд, если двери открыты и работает двигатель автомобиля 4) Предупреждение активируется без ограничения по времени, если двери открыты и зажигание включено Следует отметить, что в тех случаях, когда вход датчика дверей подключен к лампе освещения салона без диодной развязки и используется плавное гашение освещения салона, система реагирует на закрытие дверей с задержкой.
Программируемая функция 1-3: «Управление центральным замком по включению и выключению зажигания»

Постановка/снятие режима охраны будет сопровождаться мелодичным сигналом брелока-коммуникатора. Постоянное использование функции СВОБОДНЫЕ РУКИ не рекомендуется, так как её использование резко уменьшает ресурс батареи питания брелока.

Эта функция позволяет выбрать необходимый режим автоматического запирания электрозамков при включении зажигания и отпирания при выключении. Данная программируемая функция имеет четыре значения: 1) Заводское значение. Данная опция отключена 2) При этом значении электрозамки дверей запрутся спустя 15 секунд после включения зажигания, если закрыты все двери автомобиля. [. . . ] Для автоматического запуска двигателя по таймеру в нужное время (24 ч. ) необходимо установить время. Для этого: 1) Нажмите кнопки (II+IV) и выключите метку TIMER 2) Выберите время запуска (см. таблицу) 3) Нажмите кнопки (II+IV) и включите метку TIMER

Режим резервирования исключает возможность автоматического запуска двигателя, если рычаг ручной коробки передач не установлен в нейтральное положение. В зависимости от Ваших требований можно выбрать один из трёх алгоритмов выполнения резервирования (программируемая функция 1-16 см. [. . . ]

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ ЗА СКАЧИВАНИЕ ИНСТРУКЦИИ SCHER-KHAN MAGICAR 5

Lastmanuals предлагает на общественных началах услуги совместного использования, хранения и поиска инструкций по по использованию различного оборудования и программного обеспечения : руководств пользователя, руководств по быстрому началу работы, сведений о технических характеристиках…
Lastmanuals не несет никакой ответственности в случае, если нужный вам документ отсутствует, не является полным, написан на языке, отличном от вашего, или модель или язык не соответствуют описанию. Например, Lastmanuals не предоставляет услуги перевода.

Если вы согласны с условиями данного соглашения, нажмите на «Скачать инструкцию» для начала загрузки инструкции SCHER-KHAN MAGICAR 5.

ru.lastmanuals.com

Сигнализация Шерхан Магикар 5 инструкция по эксплуатации

В последнее время различные противоугонные системы пользуются огромным спросом на рынке. Одной из самых популярных систем является сигнализация, которая отличается оптимальным соотношением функциональности и стоимости. Если вы ищете действительно хороший гаджет данного типа, то отличным вариантом станет «Шерхан Магикар 5».

Данное устройство отличается превосходной функциональностью, а также работает надёжно и стабильно. Благодаря инструкции вы легко сможете узнать про возможности этой модели, а также узнаете все особенности эксплуатации.

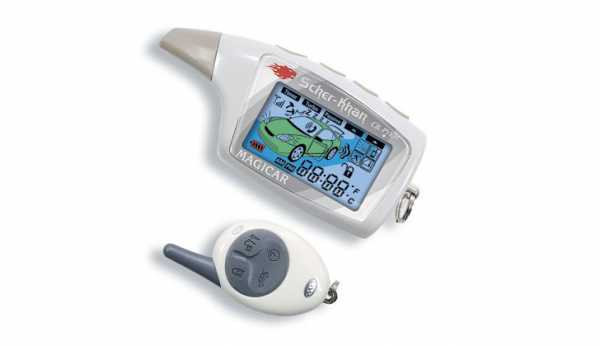

Для чего нужен Шерхан Магикар 5

Пользоваться «Шерхан Магикар 5» вы легко сможете на расстоянии, ведь у вас есть специальный брелок, который отвечает за коммуникацию пользователя и системы безопасности. Работать девайс способен на дистанции до 1,5 километра. Брелок оснащён также качественным жидкокристаллическим дисплеем, что помогает легко считывать информацию.

С «Шерхан Магикар 5» вы сможете активировать мотор только по команде, которая подаётся пользователем через брелок к внутреннему таймеру устройства. При активации двигателя температурой в салоне, состоянием аккумулятора и другими параметрами пренебрегают.

Преимущества устройства

Важным преимуществом является универсальность сигнализации «Шерхан Магикар 5», ведь вы легко сможете установить её на автомобили с любым типом коробки передач, с двигателями на любом топливе. Главное, чтобы бортовая сеть была способна создать напряжение в 12 В.

Пользователям нравится работа «Шерхан Магикар 5» благодаря тому, что данный девайс является действительно функциональным. С помощью этого устройства вы сможете защитить самые разные части автомобиля. Кроме того, производители хорошо поработали над защитой процессорного блока, антенны, всевозможных датчиков. Они полностью соответствуют международному стандарту IP-40. Все детали сигнализации монтируются прямо у вас в машине, при этом, установка не требует особых усилий и времени.

Сирена стандарта IP-65, которой оснащён «Шерхан Магикар 5», также работает просто великолепно: сигнал получается мощным, срабатывает она своевременно. Чтобы звуковой сигнал работал максимально корректно, сирену монтируют в моторном отсеке автомобиля. При этом, нужно убедиться, что рядом с ней не было выпускного коллектора или высоковольтных систем.

Как начать работу

Стоит отметить, что при покупке «Шерхан Магикар 5», в устройстве нет батареи, так как для максимально удобной транспортировки её положили отдельно. Таким образом, заряд не будет расходоваться ещё до того, как вы стали применять сигнализацию. Для нормальной работы батарею требуется вставить в нужный отсек. Для этого вас следует отвести фиксирующую пластину, которая и удерживает крышку аккумуляторной части устройства в определённом положении, после чего переместите саму крышку отсека в сторону, противоположную антенне.

Теперь вы сможете установить батарею в положенное ей место. При этом, важно следить, чтобы полярность была подобрана правильно (убедиться в этом легко с помощью графических указателей). Если вы сомневаетесь, то просто установите батарею отрицательным полюсом в сторону антенны. Как только аккумулятор будет на своём месте, «Шерхан Магикар 5» уведомит вас об этом звуковой мелодией. Теперь вам останется лишь закрыть крышку и установить фиксатор.

Уже во время процедуры установки батареи вы сможете убедиться в том, что «Шерхан Магикар 5» выполнен действительно качественно, ведь даже на ощупь материалы отличаются прочностью и надёжностью.

Режим охраны

Для того, чтобы включить режим охраны, для начала следует выключить двигатель и закрыть все двери и багажник машины. Так, вам следует нажать кнопку «1» на брелоке управления. Сразу после этого устройство безопасности само активирует режим охраны на всех элементах автомобиля: стартер будет заблокирован до того момента, пока вы сами не уберёте блокировку, также будут заблокированы и замки дверей.

Чтобы убедиться в том, что «Шерхан Магикар 5» успешно перешёл в режим охраны, система должна показать вам ряд сигналов:

  • Однократное срабатывание сирены;
  • Однократное срабатывание аварийного светового сигнала;
  • Начнёт мигать светодиодный индикатор, частота мерцания составит 1 раз за секунду;
  • Синхронное пятикратное моргание фар;
  • Однократный короткий сигнал от самого брелока.

Работа датчиков

Если световой индикатор мигает, то это означает, что система безопасности контролирует двери, багажник и другие детали автомобиля, через которые в него можно проникнуть. «Шерхан Магикар 5» дополнительно проверяет все датчики и непрерывно следит за ними, в то время как автомобилист может расслабиться, ведь его машина в надёжных руках!

Устройство позволяет подключить функцию управления задержкой освещения в салоне. В случае её активации произведётся также и контроль триггеров. Через полминуты после того, как автомобиль был поставлен в режим охраны, начнёт свою работу и датчик удара.

Предупреждающие сигналы

Автомобилисту важно проявлять бдительность и внимательно относится к машине. Например, ни в коем случае нельзя оставлять в открытом состоянии двери, багажник или капот. «Шерхан Магикар 5» просигнализирует вам о вашей невнимательности сиреной, трёхкратным срабатыванием аварийной сигнализации и трёхкратным сигналом на брелоке.

Чтобы вам было легче найти часть автомобиля, которую вы оставили открытой, её изображение высветится на дисплее. Правда, он выводится на экран только на 5 секунд, после чего его заменит надпись «FALL», которая также указывает на невнимательность автомобилиста.

Если вы активировали какой-либо датчик, то, в отличие от других коммуникаций устройства, он не будет закрыт, система безопасности будет позволять ему работать до того момента, пока пользователь его не дезактивирует.

Пассивный переход в режим охраны


Для того, чтобы вы не забывали поставить устройство в режим охраны, «Шерхан Магикар 5» может делать это автоматически. Для этого нужно лишь изменить параметр активации данной функции. При автоматической постановки в режим охраны, он будет активирован через полминуты после того, как вы закрыли последнюю дверь на своём автомобиле. При этом, брелок постоянно будет сигнализировать вам о том, что через заданное время включится охранный режим. Если же за 30 секунд вы откроете одну из дверей, то отсчёт времени начнётся заново. Об активации пассивной охраны говорит надпись «Passive» на экране брелока.

Тревожный режим

«Шерхан Магикар 5» работает без всяких перебоев и ошибок, поэтому при открывании двери автоматически активируется режим тревоги, который длиться ровно 30 секунд, и если причина тревоги будет устранена, то охранная система возвратится в стандартный режим. Если же причина не будет исправлена, то у вас будет ещё 8 циклов по 30 минут, чтобы сделать это. Если даже спустя 4 минуты вы не смогли устранить тревожный фактор, система безопасности автоматически перейдёт в режим охраны.

Особенности срабатывания сигналов

В том случае, если на машину было оказано сильное физическое воздействие, и срабатывает датчик удара, он будет работать 5 секунд в режиме тревоги с сильным звуковым сигналом и работой аварийной сигнализации. Если же физическое воздействие было слабым, то автомобилист услышит 4 коротких сигнала. Так что вы всегда будете знать, когда к вашей машине кто-либо прикасался или пытался в неё проникнуть!

А для того, чтобы отключить охранный режим, достаточно будет лишь нажать на кнопку «2». Это очень удобно! Именно за комфорт в использовании многие автомобилисты и ценя «Шерхан Магикар 5»! Главное, чтобы вы сами правильно его запрограммированы, и тогда вашей машине обеспечена защита, ну а вы всегда будете спокойны на счт сохранности любимого автомобиля!

Понравилась статья? Поделитесь ссылкой с друзьями в социальных сетях!

Интересные материалы

turboracing.ru
