Электропривод двери багажника

Главная  »  Несущая система  » Электропривод двери багажника

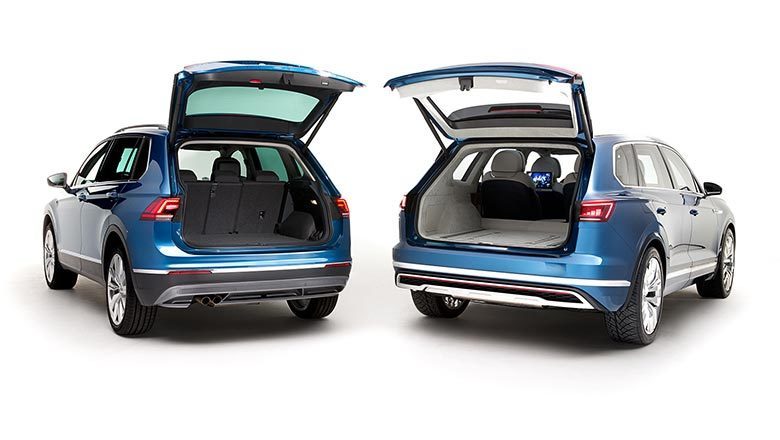

«Сим-сим, откройся!» и как в сказке дверь багажного отсека автомобиля плавно открывается. В действии электропривод багажника, которым по заказу оснащают автомобили с двухобъемным (реже — трехобъемным) закрытым пассажирским типом кузова. Электропривод двери багажника можно установить самостоятельно из предлагаемых в продаже комплектов. Система электропривода повышает комфорт открывания двери багажника, но больше позволяет выделиться владельцу автомобиля.

Электропривод двери багажника является электронной системой и включает входные устройства, блок управления и исполнительные механизмы. К входным устройствам относятся:

• клавиша дистанционного управления на ключе;
• клавиша открывания багажника в салоне автомобиля;
• клавиша открывания в двери багажника;
• клавиша закрывания в двери багажника;
• датчик Холла в механизме привода;
• сенсорные планки в проеме багажного отсека.

С помощью клавиш активизируется (запускается) электропривод двери багажника с различных мест. Датчик Холла и сенсорные планки используются для защиты от защимления при закрывании (открывании) двери багажника и дублируют друг друга. Датчик Холла фиксирует частоту вращения механизма привода, и по изменению частоты вращения распознает повышение усилия на приводе. Сенсорные планки при нажатии на них изменяют электрическое сопротивление. При неисправности датчика Холла электропривод багажника не работает.

Система имеет собственный электронный блок, который принимает сигналы от входных устройств, обрабатывает их по установленной программе и формирует управляющие воздействия на исполнительные механизмы. В электронном блоке управления реализованы следующие функции системы электропривода:

1. открывание (закрывание) двери багажника;
2. установка определенного угла открывания двери;
3. защита от защимления при закрывании (открывании).

Угол открывания двери багажника можно индивидуально настроить и сохранить в памяти блока управления. После настройки верхнее положение двери багажника будет соответствовать вашему росту или высоте потолка в гараже. Защимление при закрытии двери багажника распознается по сигналам датчиков, а привод отводит дверь в обратную сторону на определенный угол. Защимление при открытии приводит к остановке привода.

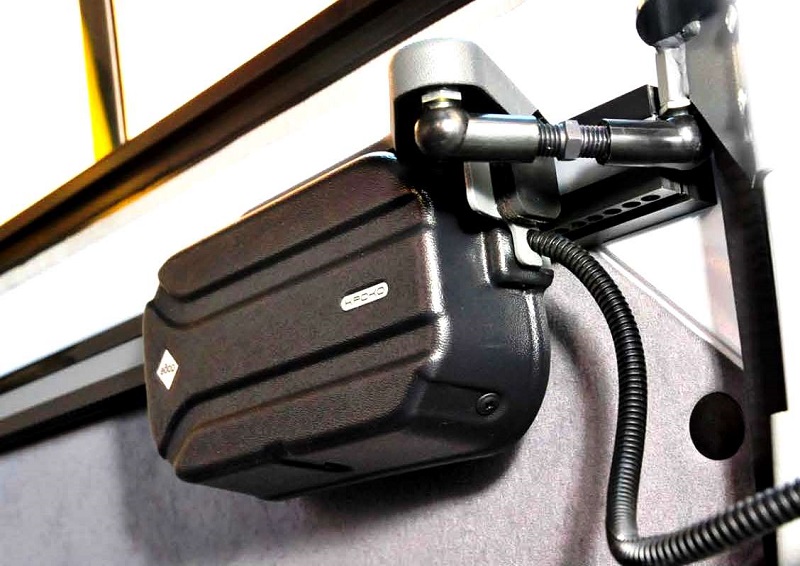

Центральное место в системе занимает механизм привода, который выполнен в виде телескопической штанги. На дверь багажного отсека устанавливается, как правило, две телескопической штанги по бокам. Механизм привода объединяет электродвигатель, двухступенчатый редуктор, ходовой винт с ходовой гайкой, витую пружину, пружинный тормоз, внутреннюю и наружную трубы.

Электродвигатель через двухступенчатый редуктор вращает ходовой винт. По винту движется ходовая гайка и перемещает наружную трубу, тем самым увеличивая или уменьшая длину телескопической штанги. Для поддержания усилия привода используется витая пружина.

Пружинный тормоз обеспечивает надежное удержание телескопической штанги и соответственно двери багажника в любом положении. При вращении пружина тормоза натягивается, ее диаметр уменьшается, и трение относительно наружной трубы уменьшается. Как только привод останавливается, пружина расправляется, ее диаметр увеличивается, и трение относительно наружной трубы увеличивается. Происходит торможение.

Для плавного запирания в двери багажного отсека устанавливается доводчик.

Дальнейшим развитием электропривода багажника является

система автоматического открывания багажника. Первенство в разработке системы принадлежит компании Volkswagen, но ее широкое внедрение за компанией Ford. Благодаря навязчивой рекламе система Hands-Free от Ford стала чуть ли не основным преимуществом автомобиля.

Система автоматического открывания багажника предлагает бесконтактное открывание двери багажника путем распознавания специального движения под задним бампером, что очень удобно, если обе руки заняты. Для этого на заднем бампере снизу установлен емкостной датчик, который распознает специальное движение по изменению емкости.

Система автоматического открывания багажника работает в тесном взаимодействии с системой интеллектуального доступа. При взмахе ногой под задним бампером датчик распознает движение и передает сигнал в блок управления двери багажника. Тот, в свою очередь, передает сигнал в блок управления системы интеллектуального доступа. Блок управления с помощью наружной антенны проверяет наличие ключа в зоне багажного отсека и при успешной авторизации передает сигнал в блок управления двери багажника. Аналогичным образом происходит и закрывание двери багажника.





Электропривод багажника BMW 5 серии, кузов F (комплект для установки)

Понравилось? поделись с друзьями

Описание Характеристики Комментарии (0)

Электропривод багажника (5 двери) для автомобилей BMW 5 (кузов F) c 2013 года выпуска по нынешнее время. Это полноценный комплект для установки автоматической системы открывания и закрывания багажника для БМВ 5.

Многие сталкивались с похожей ситуацией?
Вы сделали много покупок, выходя из торгового центра, обе руки заняты. Помощника нет, открывать багажник руками придется самостоятельно.		Выходя из магазина, Вы крепко держите своего ребенка за руку, а в другой руке покупки. Вокруг суета мегаполиса, едут машины и полно людей. В этом случае посадка в автомобиль может доставить определенные неудобства.
Открывая багажник, сложно дотянутся чтобы потом его закрыть. С такой ситуацией могут столкнутся  люди с невысоким ростом. В штатном механизме механического привода багажника нет возможности регулировки высоты открывания.
Что представляет собой электропривод багажника? Электрический подъемник открывания багажника это интеллектуальное электромеханическое устройство для модернизации автомобиля. Система позволяет водителю с помощью пульта дистанционного управления управлять процессом открывания и закрывания багажника. Кроме того система оснащена функцией защиты от защемления (не позволит прищемить пальцы). Так же присутствует функция памяти высоты открытия багажника (широкий диапазон настроек угла открывания). Звуковая индикация процесса открывания и закрывания. Программируется на работу со штатным брелком. Этот дружественный, удобный и умный помощник сделает Ваш автомобиль лучше.

При установке электропривода багажника Вы сможете дистанционно открывать и закрывать багажник.

Предусмотрено три способа открытия багажника (5 двери):

• кнопкой на штатном брелке ключе
• кнопкой расположенной в салоне рядом с водителем
• кнопкой установленной на багажной двери

Электропривод имеет широкий диапазон настроек угла открывания, защиту от защемления, звуковую индикацию процесса открывания и закрывания. Программируется на работу со штатным брелком.

В комплект для установки входят:

2 электрических подъемника, электрическая тяга замка, CAN модуль для подключения к цифровой сети автомобиля, штатная кнопка управления для установки в на дверь багажника, а также все провода и арматура для установки.

В PlayAuto Вы сможете купить с установкой электропривод багажника BMW 5 в Москве. Предлагаем воспользоваться услугой предоставляемой нашим установочным центром:

 установить подъемник задней двери BMW 5 в Митино, установить электропривод багажника BMW 5 в Долгопрудный.

Комплект электропривода 5 двери BMW 5 указан на фотографиях, в него входит:

• Блок управления
• Электроприводы правый/левый
• Комплект кронштейнов на кузов (для замены штатных) левый/правый
• Болты крепления кронштейнов
• Шаровые шарниры на дверь багажника (для замены штатных) левый/правый
• Основной жгут проводов
• CAN адаптер
• Жгут проводов крышки багажника
• Провод для кнопки открывания багажника
• Кнопка для установки на 5-й двери
• Болты крепления блока управления
• Предохранитель
• Инструкция
• Предупреждающие наклейки



• Марка авто BMW
• Модель авто 5-я серия (2009- 2013) кузов F10, F11, F07, 5-я серия (2013- 2017) кузов F10, F11, F07 рестайлинг
