Какое назначение топливоподкачивающего насоса, как он устроен и работает?

Топливоподкачивающий насос служит для подачи топлива из топливного бака через фильтры грубой и тонкой очистки в топливный насос высокого давления. В настоящее время на автомобильных дизельных двигателях применяют поршневые топливоподкачивающие насосы.

Топливоподкачивающий насос (рис.79) состоит из корпуса 1, в расточке которого установлен поршень 3, нагруженный пружиной 4. Поршень штоком 8 соединен с направляющей 10 роликового толкателя 11, который под действием пружины 9 прижимается к эксцентрику 12, расположенному на валу насоса высокого давления. В корпусе смонтированы впускной 7 и нагнетательный 2 клапаны, нагруженные слабыми пружинами, стремящимися удерживать их в закрытом положении, а также выполнен дренажный канал 13 для; отвода прорвавшегося топлива через неплотности посадки штока 8. Над полостью впускного клапана установлен цилиндр 6 с поршнем 5 для ручной подкачки топлива.

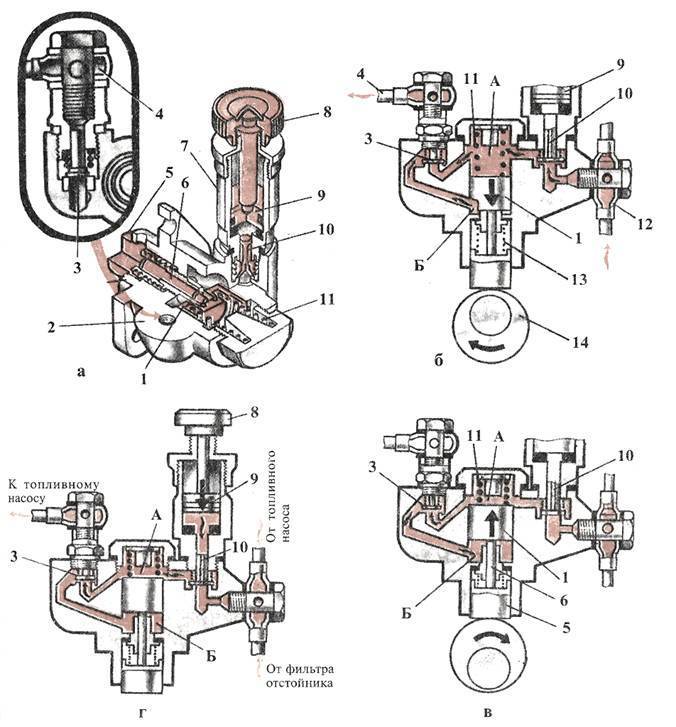

Рис.79. Топливоподкачивающий насос:
а – выпуск и нагнетание; б – перепуск и нагнетание.

Работает насос так. При вращении вала топливного насоса высокого давления его эксцентрик, поворачиваясь, пока не воздействует на толкатель, поэтому поршень 3 под давлением пружины 4 опущен вниз и в надпоршневой полости создается разрежение, а в топливном баке поддерживается атмосферное давление. Из-за разности давлений впускной клапан 7 открывается, и топливо заполняет надпоршневую полость (рис.79, а). Выпускной клапан 2 закрыт. При дальнейшем вращении вала топливного насоса высокого давления его эксцентрик 12 своим утолщением воздействует на роликовый толкатель 11, поднимая его, а он через шток 8 поднимает поршень 3, который давит на топливо. Впускной клапан 7 в это время закрывается, а пружина 4 сжимается. Под давлением топлива открывается нагнетательный клапан 2, и топливо перетекает из надпоршневой полости в подпоршневую, так как под поршнем объем увеличивается (рис.79, б).

При дальнейшем вращении эксцентрика, он опять перестает воздействовать на толкатель, а поршень под усилием пружины 4 опускается вниз и вытесняет топливо из подпоршневой полости по каналу Б в фильтр тонкой очистки и далее в насос высокого давления. Нагнетательный клапан 2 закрыт.

В это же время в надпоршневой полости создается разрежение, открывается впускной клапан и топливо заполняет, надпоршневую полость. Следовательно, над поршнем – впуск топлива, а под ним нагнетание (выпуск). Во время дальнейшей работы, когда подпоршневая полость заполнена топливом, его часть при перепускании может направляться непосредственно в фильтр тонкой очистки.

Подача топливоподкачивающего насоса больше, чем расход топлива в данный момент, что необходимо для того, чтобы исключить подсос воздуха в топливо. Поэтому, когда топливо заполнило топливопроводы и фильтры, поршень может полностью не опускаться в нижнее положение, а пружина 4 – находиться в сжатом (полусжатом) состоянии. Как только расход топлива увеличится, пружина, распрямляясь, воздействует на поршень и он вытесняет топливо в нагнетательный канал, пока там не восстановится опять заданное давление.

Следовательно, давление топлива в топливопроводах, фильтрах и каналах топливного насоса высокого давления определяется упругостью пружины 4, которая рассчитана на поддержание давления в пределах 0,15-0,20 МПа.

Какое назначение насоса ручной подкачки и как он работает?

Насос ручной подкачки топлива служит для подкачки топлива в систему при ее промывке и замене фильтрующих элементов, а также для удаления воздуха, попавшего в систему питания. Когда поршень перемещается вверх, под ним создается разрежение, и топливо через открывшийся впускной клапан 7 (рис.79) заполняет подпоршневое пространство. Опускаясь, поршень давит на топливо, впускной клапан закрывается, а нагнетательный открывается. Топливо поступает в канал Б и заполняет топливную систему, вытесняя воздух.

***
Проверьте свои знания и ответьте на контрольные вопросы по теме «Система питания дизельного двигателя»

давление, клапан, насос, поршень, топливный, топливо, топливоподкачивающий

Смотрите также:

Топливоподкачивающий насос (тпн)

С

Рис. 5. Схема топливоподкачивающего насоса

лужит для подачи топлива из бака через фильтры к ТНВД, ТПН поршневого типа (рис. 5) приводится в действие от эксцентрика кулачкового вала ТНВД. В корпусе 1 насоса установлены: впускной 2 и выпускной 3 клапаны с пружинами 4. Поршень 5 приводится в движение через толкатель 6 с роликом 7 эксцентриком 8. Пружина 9 прижимает толкатель к эксцентрику. При движении поршня 5 вверх впускной клапан 2 закрывается, выпускной клапан 3 открывается , топливо из полости А через перепускной канал 10 поступает в полость Б, объем которой увеличивается и к выходному отверстию насоса II. При движении поршня 5 вниз выпускной клапан 3 закрывается, топливо из полости Б вытесняется к выходному отверстию II. При этом открывается впускной клапан 2 и полость А заполняется топливом. При различных режимах работы двигателя переменная подача топлива насосом достигается за счет переменного хода поршня 5. При малых расходах топлива, в полости Б давление топлива, действуя на поршень, не дает ему переместиться вниз, поэтому толкатель часть хода перемещается

вхолостую, подача топлива уменьшается. Насос ручной подкачки 12 служит для заполнения системы питания топливом и удаления из нее воздуха.

На автомобильных дизельных двигателях устанавливают секционные топливные насосы золотникового типа с постоянным ходом плунжера и регулировкой конца подачи топлива. Обычно в общем корпусе насоса монтируют по одной секции для каждого цилиндра. На V-образных двигателях насос крепят между рядами цилиндров. Приводится в действие он от шестерни распределительного вала. На одном конце вала привода топливного насоса закреплена приводная шестерня, а другой конец его соединен с центробежной муфтой опережения впрыска топлива. Так как рабочий цикл в четырехтактных двигателях совершается за два оборота коленчатого вала, то передаточное отношение приводных шестерен подобрано таким образом, чтобы кулачковый вал топливного насоса за цикл повернулся на один оборот и каждая секция подала топливо в свой цилиндр в соответствии с порядком работы двигателя.

Топливный насос высокого давления состоит из корпуса, в котором установлены секции по количеству цилиндров двигателя.

Каждая секция (рис.80, а) состоит из корпуса 13, разделенного горизонтальной перегородкой на две части: верхнюю и нижнюю. Стенки перегородки выполняют роль направляющих для толкателей 11. В верхней части закреплена гильза 4, застопоренная винтом 18. В гильзе с минимальным зазором (0,0015-0,0020 мм) смонтирован плунжер 5, имеющий винтовую канавку 19, кольцевую выточку и радиальное сверление. Гильза и плунжер изготовлены из высококачественной стали, термически обработаны и имеют индивидуальную подгонку. Поэтому их можно заменять только в паре. На нижнем конце плунжера имеется опорная тарелка 9, на которую опирается пружина 8, стремящаяся удерживать плунжер в нижнем положении. В гильзе 4 просверлены два отверстия: верхнее 3 топливоподводящее, через которое топливо заполняет надплунжерную полость в гильзе, когда плунжер находится в нижнем положении, и нижнее 20, по которому топливо отводится из гильзы после ее заполнения. Верхнее отверстие сообщается с каналом, а к нему топливо подводится от топливоподкачивающего насоса, нижнее – с топливным баком для отвода избыточного топлива.
В этом канале или в топливном штуцере установлен перепускной клапан, нагруженный пружиной, что способствует поддержанию давления в канале в пределах 0,07-0,12 МПа, необходимого для хорошего наполнения гильзы топливом. Кроме того, в канале выполнено отверстие 21 с пробкой для выпуска проникшего туда воздуха. Сверху к гильзе прилегает седло нагнетательного клапана 2, прижимаемое штуцером 22, ввернутым в корпус насоса. Нагнетательный клапан 2 нагружен пружиной 1, стремящейся удерживать его в закрытом положении. К ниппелю 23 подсоединен топливопровод высокого давления, подводящий топливо к форсунке. В нижней части корпуса на роликовых конических подшипниках установлен кулачковый вал 14, на кулачок которого опирается ролик 12 толкателя 11. В тело толкателя ввернут регулировочный винт 10 с контргайкой. Вращением этого винта регулируют величину хода плунжера. В нижнюю часть корпуса заливают масло (такое же, что и в двигатель). Для управления подачей топлива в гильзе каждой секции установлена поворотная втулка 7 с зубчатым венцом 17.
Внизу этой втулки выполнены два вертикальных паза, в которые входят поводки плунжера. Благодаря большой длине пазов поводки могут перемешаться в них на всю длину хода плунжера. В постоянном зацеплении с зубчатыми венцами всех секций находится зубчатая рейка, которая с помощью тяг соединена с центробежным регулятором и педалью газа в кабине автомобиля. Ход рейки ограничивается винтом 6.  Сбоку к корпусу насоса высокого давления крепится топливоподкачивающий насос 15 с устройством 16 для ручной подкачки топлива.

Рис.80. Секция топливного насоса высокого давления: а – общее устройство; б – начало впрыска; в – конец впрыска; г – наполнение; д – продолжительность впрыска; е – остановка двигателя.

Все секции топливного насоса высокого давления работают одинаково, поэтому достаточно рассмотреть работу только одной из них. При вращении кулачкового вала 14 кулачок воздействует на ролик 12 толкателя 11 и поднимает его. Усилие через регулировочный винт 10 передается на толкатель 5 и он поднимается вверх, сжимая пружину 8. Когда верхняя часть плунжера перекроет топливоподводящее отверстие 3, а затем и топливоотводящее отверстие 20, в надплунжерной полости окажется порция топлива (рис.80, б). Так как топливо не сжимается, то при дальнейшем перемещении плунжера вверх давление в гильзе резко повышается и когда оно достигнет 1,2-1,8 МПа, открывается нагнетательный клапан 2, преодолевая сопротивление пружины 1, и топливо по трубопроводу высокого давления поступает к форсунке. Так как плунжер поднимается, то давление в гильзе и трубопроводе нарастает и когда оно достигнет 16,5 МПа, игла форсунки поднимется и пропустит топливо в камеру сгорания цилиндра двигателя, то есть осуществится впрыск топлива. Он будет продолжаться до тех пор, пока кромка винтовой канавки 19 не подойдет к топливоотводящему отверстию 20 (рис.80, в). Теперь топливо из надплунжерной полости по радиальному сверлению 24 в плунжере и кольцевой канавке будет отводиться в топливоотводящее отверстие 20. Давление над плунжером резко уменьшится, нагнетательный клапан 2 под давлением пружины 1 закроется, что способствует резкой отсечке топлива, впрыскиваемого форсункой в цилиндр.

Это предотвращает зависание топлива на распылителе форсунки и ее подгорание.  Резкому прекращению впрыска топлива также способствует форма нагнетательного клапана. На нем выполняется специальный разгрузочный поясок П, который при посадке клапана в свое гнездо способствует увеличению объема над ним, что приводит к резкому снижению давления в трубке между клапаном и. форсункой. Поясок клапана и седло в этом случае работают, как поршневая пара.  При дальнейшем вращении кулачкового вала кулачок перестает воздействовать на толкатель, и он опускается. Пружина 8 опускает плунжер в крайнее нижнее положение, и топливо опять заполнит надплунжерную полость (рис.80, г).
