свечи зажигания змз 406

Тема статьи – свечи змз 406. Данную статью заставила написать путаница, которая творится по этому вопросу. Для двигателей змз 406, 405, 409, есть два типоразмера свечей. Под большой свечной ключ (21мм) и под маленький (16мм). Но очень часто народ просто не знает, какой стоит типоразмер. Надо как-то этот вопрос прояснить. Предлагаю следующую классификацию – свечи старого образца (толстые) и нового образца (тонкие).

Свечи змз 406, идентификация

Поскольку наш народ почти перестал сам чинить машины, вопрос о том, какие у вас в двигателе свечи, ставит людей в тупик. Я совсем не против того, что каждый должен заниматься своим делом, но иногда простенькие вещи надо знать, чтобы правильно заказать или купить расходники. Очень долго думал над тем, как по-простому, идентифицировать какие стоят свечи. Модель двигателя не говорит абсолютно ни о чем. Я сам не знал, что на первых выпусках змз 409, стоят «толстые» свечи, был уверен, что могут быть только «тонкие». На вопрос Евро-2, Е-3 или Е-4, народ тоже не всегда может ответить. Самым простым и понятным оказалась идентификация по катушкам зажигания. Если на клапанной крышке стоят две катушки – высоковольтные провода и свечи старого образца, если катушки индивидуальные – свечи нового образца. Вот тут уже трудно промахнуться.

Конкретика

Все-таки большая часть двигателей, на которых стоят свечи «старого образца», это змз 406. И большая их часть стоит на автомобилях волга, соболь и газель. Мой опыт работы показал следующую тенденцию. Или владельцам подобных авто нужен бюджетный вариант или один из лучших. Среднего не дано. Поэтому для комплектации заказов, я выбрал «обычные» свечи Bosch, и свечи Denso из линейки Nickel TT. Наши свечи и всякие разные Бриски, я даже не буду рассматривать, причина написана в статье про свечи «нового образца».

Свечи змз 406, Bosch

Расходники подобного типа, я называю «честной рабочей лошадкой». Звезд с неба не хватает, но свою функцию от замены до замены, выполняет хорошо. И еще один момент чем мне всегда в свечах нравилась фирма Bosch, это дифференцированное ценообразование. Поясню. Есть несколько линеек свечей: обычные, платиновые, много контактные, итд. Есть градация по цене между разными по классу свечами. Простую линейку свечей, Bosch всегда старается сделать очень доступной по цене. В магазинах это не всегда так, но это пусть останется на совести продавцов. Я в данном случае говорю об общем подходе. Данные свечи идут по каталогу именно для данных двигателей. Интервал замены, или вместе с заменой масла, или по состоянию. Но обязательно с замером расстояния между электродами. Рекомендуемый производителем зазор 0.8-0.9 мм.

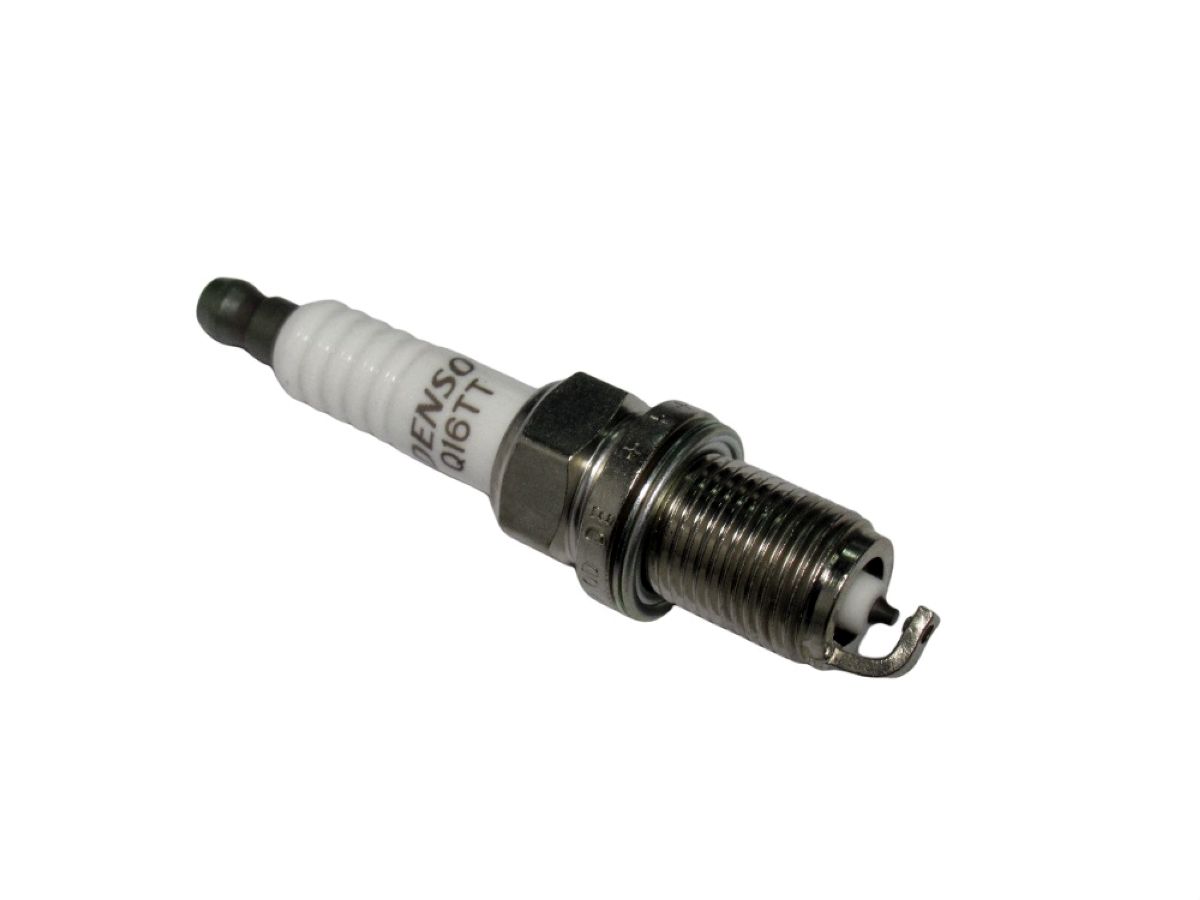

Свечи змз 406, Denso

В 2010 году японский производитель Denso запатентовал и начал выпускать свечи зажигания по технологии TT (Twin Tip). Суть технологии, это тонкие электроды, не содержащие редкоземельных металлов (платина, иридий). Центральный электрод сделан из никеля. Но благодаря своей конструкции, воспламеняемость смеси и другие параметры очень близко подходят к свечам «платино-иридиевой линейки» у других производителей, оставаясь гуманными по цене. По своему опыту отмечу хороший запуск, в холодное время года. Свечи идут комплектом из 4 штук. Фото электродов свечи привожу ниже. Данные свечи имеют больший интервал замены, чем простая линейка, но тоже не вечны. Расчетный интервал рекомендуемый производителем 30-40 тысяч км. В условиях россии и нашего не самого лучшего бензина, я рекомендую менять данные свечи через 15 тыс км, то есть примерно один раз на две замены масла.

линейка свечей Nickel TT, электроды

Источник

Как заменить свечи на автомобиле Газель

Сегодня мы поговорим про свечи зажигания для автомобиля Газель с двигателями ЗМЗ-405 и 406. Какие марки свечей устанавливаются на данные типы двигателей, как проводить их замену.

На что влияют свечи зажигания

Многие автолюбители считают, что свечи зажигания являются не такими уж и значительными элементами системы зажигания, и от них особо ничего не зависит.

И действительно так может показаться, ведь они всего лишь элемент, который преобразует напряжение, подающееся от катушки, в искру, воспламеняющую горючую смесь в цилиндре. Но не все так просто.

От качества искры, проскакивающей между электродами, зависит качество и скорость сгорания топливной смеси, а это напрямую влияет на мощностные показатели и экономию топлива.

Поэтому если искра будет слабая из-за несоответствующего зазора между электродами, или вовсе будут пропуски по причине повреждения изолятора или потери герметичности, то часть топлива будет попросту вылетать «в трубу», не выполняя полезного действия.

Отсюда и потеря мощности, и нецелесообразный расход топлива.

Новые свечи зачастую решают основную проблему – отсутствие искры. Но важно учитывать, что выпускаются разные их модели, рассчитанные под определенные условия работы.

Поэтому на одних двигателях новый комплект свечей определенной марки может работать отлично, а уже на другом давать слабую искру, что будет влиять на качество сгорания топлива.

Далее разберем вопрос по соответствию свечей для двигателей, устанавливающихся на автомобили марки Газель.

Свечи, применяемые на Газель с двигателями ЗМЗ-405 и 406

Итак, на данном авто применяются стандартные по внешнему виду свечи с длинной резьбовой частью, и состоят они из центрального электрода, керамического изолятора, юбки и бокового электрода.

Это упрощенное описание конструкции, ведь современная свеча включает в себя дополнительно еще прокладки и уплотнительные кольца, резисторы и т. д.

В целом она может состоять из достаточно многих элементов.

Заводом-изготовителем предусмотрено использование на современных двигателях Газели (модели ЗМЗ-405 Евро 2 и ЗМЗ-406) свечей зажигания с отечественной маркировкой А14ВР.

Возможно также использование моделей А14ДВР и их аналогов как отечественных, так и зарубежных.

Особенностью данных свечей является зазор между электродами, который составляет 0,8 мм. Но это только внешняя особенность. Главным же является калильное число.

Данный показатель является характеристикой тепловых свойств данного элемента. Если проще, то это — способность разогреваться до критических температур при разных тепловых нагрузках.

Источник

Регулировка зазора свечей зажигания уаз 409. Замена и обслуживание свечей зажигания уаз патриот

Все опытные автомобилисты знают, что далеко не последнюю роль в правильной работе двигателя играют именно свечи зажигания. Если ошибочно подобрать, или вовремя не заменить свечи зажигания, двигатель будет троить, расходовать больше топлива. И УАЗ Патриот в этом плане — не исключение. И, хотя Патриот с завода комплектуется еще и дизельными двигателями, которым не требуются свечи зажигания, все же самым популярным мотором остается бензиновый ЗМЗ 409.

Свечей на УАЗ Патриот с 409 двигателем евро 4 существует великое множество. Чтобы не потеряться во всем этом многообразии, нужно знать некоторые сведения по устройству отдельных деталей двигателя, от которых напрямую зависит его работа. Рекомендации, касаемо свечей зажигания для УАЗ Патриот с 409 двигателем, подойдут не для всех уазиков, поскольку калильное число и длина резьбы у свечей для разных моторов могут отличаться.

Подбор свечей зажигания для автомобиля ГАЗель Бизнес с двигателем УМЗ 4216 на борту

Заводские свечи зажигания для ГАЗель Бизнес на двигатель УМЗ 4216 – Brisk LR15YC. Впрочем, их можно и не найти. Тогда должную замену им могут составить другие резисторные аналоги:

Отзывы владельцев ГАЗовских машин отмечают: свечки, поставленные с завода, окупают себя полностью. Их с лихвой хватает на 30 000 километров. Вторыми по популярности являются продукты компании BOSCH. Эти изделия тоже ходят долго. Неплохо показывают себя и другие перечисленные детали. А вот воспламенители с дорогостоящими электродами в виде платины и иридия хоть и ходят дольше, но своей цены на этом моторе не оправдывают.

Коротко о двигателе УМЗ 4216

Первые опытные партии моторов этого класса стали выпускаться в 2003 году. Десятью годами позже силовые установки стали соответствовать нормам ЕВРО-4. Несмотря на возраст техническая спецификация изделия вполне современна:

Фирмой-изготовителем была предусмотрена расширенная гарантия. Она сохранялась даже при установке ГБО на автомашину. В базовом же варианте машина кушает 92-й бензин – это основной вид топлива. Вспомогательным признан 95-й – он тоже не вредит мотору.

Алгоритм замены свечей зажигания на ГАЗели с мотором УМЗ 4216

Смена поджигателей на этом изделии не вызывает сложностей. Достаточно иметь при себе только шестигранный свечной ключ на 21. Подготовительная программа включает только работу по обесточиванию автомобиля. Для ее выполнения достаточно демонтировать минусовую клемму АКБ.

Технология замены свечей зажигания на машине ГАЗель Бизнес с двигателем УМЗ 4216 производится поступательно на каждом цилиндре. Она не сложнее, чем смена свечек на Lada Vesta и предусматривает такие действия:

При осуществлении методики следует иметь в виду:

К сведению! Обязательно следует произвести диагностику свечи зажигания по внешнему виду, особенно на машинах с внушительным пробегом. Это поможет определить, здоров ли мотор или ему требуется прописать лечение.

Свечи змз 406, 405, 409. Различия старого и нового образца.

Тема статьи – свечи змз 406. Данную статью заставила написать путаница, которая творится по этому вопросу. Для двигателей змз 406, 405, 409, есть два типоразмера свечей. Под большой свечной ключ (21мм) и под маленький (16мм). Но очень часто народ просто не знает, какой стоит типоразмер. Надо как-то этот вопрос прояснить. Предлагаю следующую классификацию — свечи старого образца (толстые) и нового образца (тонкие).

Свечи змз 406, идентификация

Поскольку наш народ почти перестал сам чинить машины, вопрос о том, какие у вас в двигателе свечи, ставит людей в тупик. Я совсем не против того, что каждый должен заниматься своим делом, но иногда простенькие вещи надо знать, чтобы правильно заказать или купить расходники. Очень долго думал над тем, как по-простому, идентифицировать какие стоят свечи. Модель двигателя не говорит абсолютно ни о чем. Я сам не знал, что на первых выпусках змз 409, стоят «толстые» свечи, был уверен, что могут быть только «тонкие». На вопрос Евро-2, Е-3 или Е-4, народ тоже не всегда может ответить. Самым простым и понятным оказалась идентификация по катушкам зажигания. Если на клапанной крышке стоят две катушки – высоковольтные провода и свечи старого образца, если катушки индивидуальные – свечи нового образца. Вот тут уже трудно промахнуться.

Конкретика

Все-таки большая часть двигателей, на которых стоят свечи «старого образца», это змз 406. И большая их часть стоит на автомобилях волга, соболь и газель. Мой опыт работы показал следующую тенденцию. Или владельцам подобных авто нужен бюджетный вариант или один из лучших. Среднего не дано. Поэтому для комплектации заказов, я выбрал «обычные» свечи Bosch, и свечи Denso из линейки Nickel TT. Наши свечи и всякие разные Бриски, я даже не буду рассматривать, причина написана в статье про свечи «нового образца».

Свечи змз 406, Bosch

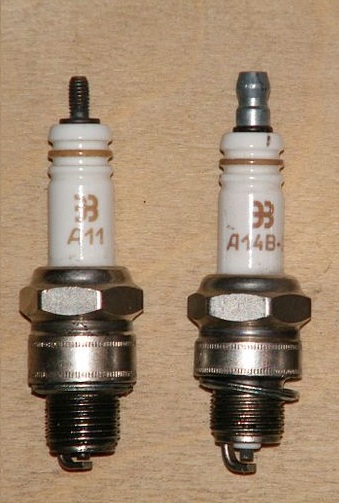

свечи старого образца, Bosch
Расходники подобного типа, я называю «честной рабочей лошадкой». Звезд с неба не хватает, но свою функцию от замены до замены, выполняет хорошо. И еще один момент чем мне всегда в свечах нравилась фирма Bosch, это дифференцированное ценообразование. Поясню. Есть несколько линеек свечей: обычные, платиновые, много контактные, итд. Есть градация по цене между разными по классу свечами. Простую линейку свечей, Bosch всегда старается сделать очень доступной по цене. В магазинах это не всегда так, но это пусть останется на совести продавцов. Я в данном случае говорю об общем подходе. Данные свечи идут по каталогу именно для данных двигателей. Интервал замены, или вместе с заменой масла, или по состоянию. Но обязательно с замером расстояния между электродами. Рекомендуемый производителем зазор 0.8-0.9 мм.

Свечи змз 406, Denso

свеча старого образца, Denso
В 2010 году японский производитель Denso запатентовал и начал выпускать свечи зажигания по технологии TT (Twin Tip). Суть технологии, это тонкие электроды, не содержащие редкоземельных металлов (платина, иридий). Центральный электрод сделан из никеля. Но благодаря своей конструкции, воспламеняемость смеси и другие параметры очень близко подходят к свечам «платино-иридиевой линейки» у других производителей, оставаясь гуманными по цене. По своему опыту отмечу хороший запуск, в холодное время года. Свечи идут комплектом из 4 штук. Фото электродов свечи привожу ниже. Данные свечи имеют больший интервал замены, чем простая линейка, но тоже не вечны. Расчетный интервал рекомендуемый производителем 30-40 тысяч км. В условиях россии и нашего не самого лучшего бензина, я рекомендую менять данные свечи через 15 тыс км, то есть примерно один раз на две замены масла.

линейка свечей Nickel TT, электроды

Состав и основы функционирования системы зажигания на двигателе УМЗ 4216

Компоновка спроектирована стандартным образом. В основе – катушка. От нее на каждый цилиндр выведен высоковольтный провод. Подключается он к свечи зажигания. В целом узел не обслуживаемый, за исключением поджигателей – они меняются.

Вторая обмотка имеет два контура. Один связан с воспламенителями 1-го и 4-го цилиндров, другой – 3-м и 2-м. По команде компьютера срабатывают сразу две свечи. Только одна это делает в рабочем такте (при сжатии смеси), а вторая – вхолостую, при выпуске продуктов сгорания.

В системе предусмотрен сенсор детонации. Он позволяет компьютеру гибко реагировать на ситуацию в цилиндрах, вызванную появлением ударных волн из-за плохого бензина. Корректировка положения обуславливается изменением угла опережения зажигания.

Как проверить исправность магнето

Магнит является основной частью в системе зажигания двигателя и представляет собой катушку с первичной и вторичной обмотками, расположенными вокруг сердечника. Часто из-за неисправного магнита на свече зажигания искра исчезает, а топливо не зажигается. Чтобы проверить катушку, вам нужно использовать тестер и выполнить следующие действия.

Если у вас нет тестера, тогда вы можете использовать следующий метод с большой осторожностью, чтобы электрод не касался цилиндра, иначе катушка сгорит.

В итоге

С завода на бензиновом двигателе УМЗ4216 автомашины ГАЗель Бизнес установлены свечи зажигания Brisk LR15YC. Должную им замену составят такие же, поскольку они отличаются неприхотливостью в течение 30 000-40 000 км. Не хуже поставили себя и аналоги от BOSCH, NGK, BERU, DENSO. Хороший вариант – отечественные А17ДВРМ.

Замена элементов воспламенения довольно примитивна. Отключить массу, демонтировать провод, почистить пространство вокруг свечки и свечным ключом на 21 выкрутить ее. После – вкручивается новая деталь.

Свечи зажигания А17ДВР предназначены для воспламенения рабочей смеси в цилиндрах двигателя. Свечи рекомендуется проверять после работы двигателя под нагрузкой. Работа двигателя на холостом ходу меняет характер нагара на конусной части изолятора свечи по которому можно сделать неправильные выводы о работе свечи зажигания.

Свечи зажигания А17ДВР для двигателей ЗМЗ-406 и УМЗ-4216, осмотр, проверка, очистка, регулировка зазора, когда менять свечи зажигания.

При проверке свечей зажигания следует иметь в виду, что внутри изолятора свечи в цепи центрального электрода установлено помехоподавительное сопротивление величиной 5000-10000 Ом. Вывертывать свечи следует только специальным (свечным) торцовым ключом, имеющимся в комплекте инструментов.

При осмотре свечи зажигания А17ДВР особенно внимательно проверить, нет ли трещин на изоляторе, обратить внимание на характер нагара, также на состояние электродов и зазор между ними. Конусная часть изолятора свечи (юбка) не должна иметь нагара и трещин. Свечи зажигания, имеющие трещины изолятора, подлежат замене. Необходимо помнить, что при работе свечей на их «юбках» обычно образуется красновато-коричневый налет, который не мешает работе свечей, и такие свечи в чистке не нуждаются.

Очистка свечи зажигания А17ДВР и регулировка зазора между электродами.

Свечи зажигания А17ДВР с нагаром или оксидной пленкой подлежат тщательной очистке на пескоструйном аппарате типа Э-203. При очистке изолятора не рекомендуется применять острые стальные инструменты, так как при этом на его поверхности образуются царапины и неровности, способствующие в дальнейшем отложению нагара. Если очистку свечей сделать невозможно, а слой нагара велик, то следует свечи заменить новыми.

После зачистки необходимо проверить зазор между электродами при помощи круглого проволочного щупа. Для свечи зажигания А17ДВР он должен быть в пределах 0,7-0,85 мм. Плоским щупом определить зазор нельзя, так как на боковом электроде при износе образуется поверхность, близкая цилиндрической.

Проверка зазора между электродами свечи зажигания А17ДВР.

Регулировка зазора между электродами свечи должна производиться за счет подгибки бокового электрода. Никогда не следует подгибать центральный электрод свечи, так как это неизбежно приведет к появлению трещин в изоляторе свечи и к отказу.

Регулировка зазора в свече зажигания А17ДВР.

Установка свечи зажигания А17ДВР на двигатель, проверка исправности свечи при работающем двигателе, период замены свечей зажигания.

Свечи зажигания А17ДВР должны устанавливаться на место обязательно с прокладкой. Прокладка представляет собой не сплошную шайбу, а полую трубку, изготовленную из тонкого металла и рассчитанную на смятие при затяжке. Поэтому не следует при установке свечи прилагать чрезмерное усилие. Необходимо затянуть ее так, чтобы прокладка не была полностью сплющена. Полностью сплющенную прокладку рекомендуется заменить при очередном снятии свечей.

При отсоединении провода от нормально работающей свечи зажигания частота вращения коленчатого вала двигателя снижается. А при отсоединении провода от поврежденной свечи зажигания частота вращения остается неизменной. Свечи зажигания А17ДВР рекомендуется заменять через 30 000-50 000 километров пробега, в зависимости от условий эксплуатации машины и характера работы двигателя.

Свечи змз 405, 409 под индивидуальные катушки зажигания.

Тема статьи – свечи змз 409, 405. После того, как была написана статья про индивидуальные катушки зажигания, народ потребовал обновить статью про свечки нового образца. Напоминаю, что как правило, на двигатели Евро-0, Евро-2, с общими катушками зажигания ставились «толстые свечи», под 21 свечной ключ. На двигателях Евро-3 и далее, с индивидуальными катушками зажигания — «тонкие свечи», под 16 свечной ключ.

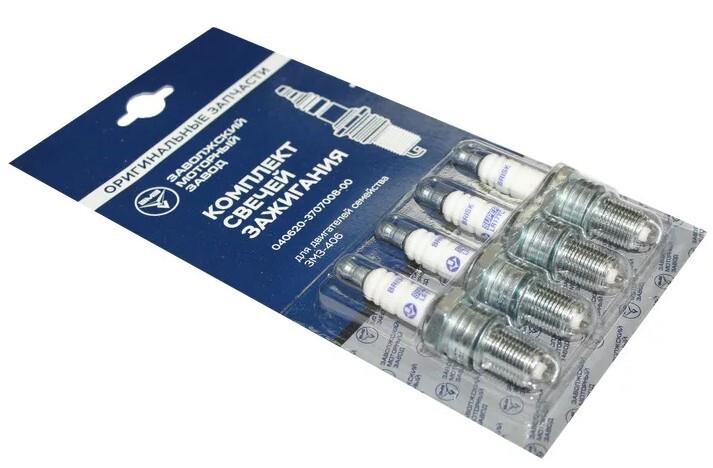

Какие свечи стоят с завода

Свечи змз 405, 409 с завода идут чешского производства, бренд Brisk. Не буду далее упоминать всуе данного производителя, скажу только одно. За всю мою «моторную практику», я никогда не мог поставить данным свечам ничего выше «тройки», по школьной системе оценок. Поясню. Когда двигатель «никакой», то есть как ЗМЗ вышедший с конвейера, данные свечи свое пребывание худо бедно отрабатывают. Но когда речь заходит о чем-то более серьезном: повышение степени сжатия, работа на газу, форсирование – начинаются проблемы. Неравномерная работа двигателя, пропуски зажигания итд. Посему, вариант менять заводские свечи, на такие же новые не рассматривается в принципе.

Свечи змз 405, 409, конкретика

линейка «тонких» свечей

Свечи змз 409, 405, установка

термопаста и головки с магнитами
Я являюсь приверженцем итальянской моторной школы, но эксплуатационники и механики, лучше всего из немцев. Почти во всех немецких мануалах, посвященных двигателям говорится, что для монтажа свечей накала дизелей и свечей зажигания бензиновых двигателей, необходимо использовать специальные термические пасты. И в ОБЯЗАТЕЛЬНОМ порядке это надо делать, когда гбц сделана из алюминия. Есть три типа паст. Медная, алюминиевая и керамическая. Я не стал размениваться и вот уже много лет, пользуюсь керамической пастой. Верхняя граница температуры, при которой она коксуется — 1400 градусов. Скорее с гбц будет капать расплавленный алюминий, чем на своем месте пригорит свеча. Паста не дешевая, но одного тюбика хватает очень-очень надолго, на несколько десятков замен свечей.

Момент затяжки. Он в обязательном порядке указан на коробочке со свечами. Сто раз я видел, как в папуас-сервисах свечи тянули, чуть ли не колесными воротками. Это просто вредительство. Самое главное, что надо понять в этом процессе. Если конструктивно, на свече, находится уплотнительное кольцо, при монтаже, оно не должно размазываться в лепешку. То есть, должно быть «деформированным», но не смятым до упора. Попробуйте один раз затянуть свечи с помощью динамометрического ключа, с нужным моментом, чтобы его запомнить «мышечной памятью». А потом уже можно делать данную операцию уже обычными ключами.

Инструмент. Когда свечи находятся в открытом доступе, как например на вазовской классике или на змз 402, то проблем нет никаких. Но вот когда речь идет и 16-клапанных двигателях, это уже другой вопрос. В частности свечи змз 405, 406, 409 стоят в глубоких колодцах, и свечные ключи должны быть уже специальные. Если вы частный механик или просто обслуживаете машину сами, купите профессиональную свечную головку с магнитом. Поскольку данная операция проводится не каждый день, можно взять инструмент производителя среднего класса. В
прайс листе они находятся в разделе «инструмент».
zmz-fr.ru

Конструкция

Эти детали могут быть самых разнообразных производителей, причем могут иметь разную конструкцию. Также свечи различаются между собой по материалам. По конструкции эти элементы делятся на двухэлектродные и многоэлектродные.

Так, в детали, которая оснащена двумя электродами – один центральный и один боковой электрод.

В отличии от многоэлектродного решения, на классическом изделии лишь один электрод, который в процессе эксплуатации выгорает либо ломается. В этом случае поможет только замена свечи зажигания. «Газель», на которой стоит многоэлектродный элемент, более устойчива к воздействию температур.

Алгоритм регулировки зажигания

Зажигание на триммере легко регулируется.

Материалы для производства

В более доступных изделиях электроды изготовлены из медных или иттриевых сплавов. При всех своих достоинствах и цене эти детали слабо выдерживают высокие температуры и неустойчивы перед выгоранием.

Более дорогие свечи изготовлены из платины. Из таких сплавов делаются и центральные, и боковые электроды. Этот металл имеет очень высокую устойчивость к коррозионным процессам. У них значительно выше показатели надежности и эффективности.

Также, кроме материалов, при выборе очень важен такой параметр, как калильное число. Различают холодные и горячие детали. Что это такое? Это стандартная характеристика, по которой судят о времени достижения деталью калильного зажигания. Чем цифра выше, тем меньше будет элемент нагреваться.

На что влияет свеча?

Некоторые автолюбители уверены, что это не самый важный и отнюдь не значительный элемент в автомобиле.

От того, насколько качественной будет искра, которая создается между электродами, зависят такие показатели, как качество, а также скорость, с которой будет сгорать рабочая смесь. Нужно ли говорить, что от этого зависят мощность и расход топлива автомобиля.

Если искра будет недостаточной, а это может быть из-за неправильного зазора между двумя электродами, то часть горючего вылетит, что называется, в трубу и работы выполнять не будет. Еще по вине данной детали случаются пропуски зажигания. Это происходит из-за повреждений изоляционного слоя или же утери герметичности.

Замена свечей зажигания («Газель 405» в том числе) для любого двигателя ЗМЗ поможет решить проблему с отсутствующей искрой. Однако разные производители выпускают модели, которые рассчитываются под конкретные условия эксплуатации. На одном моторе комплект новых деталей соответствующей модели может работать хорошо. А вот на другом искра может быть слабой, что повлияет на качество сгорания топлива.

Причина в свечах. — бортжурнал УАЗ 3962 2000 года на DRIVE2

Собрался прокатиться, завел все нормально поехал, метров через 200 заглох. Кое как завел вернулся начал выяснять причину. Первым делом посмотрел свечи, они все черные. Не стал их чистить купил новые А17 поставил поехал, а машина не тянет в небольшую горку кое как на 2-ой. Начал копать дальше передрал и прочистил карбюратор результат тот же. Поменял снова свечи на NGK N18 всё-таки в два раза дороже А17, результат не изменился.

Проверил регулировку клапанов, померил компрессию по 8.5 – 9. Ну думаю наверное насос слабо качает не хватает топлива, взял ремкомплект поставил результат не меняется.

Аналог А17 по калийному числу (NGK18)

Пошел дальше перебрал почистил трамблер, поставил другую катушку, ничего не меняется. Да что ты будешь делать. Пошел к истокам с чего все началось ЗАМЕНА СВЕЧЕЙ. Покурил камасутру и выяснил, что на 417 мотор по 92 бензин свечи нужно А14 или их аналог по калийному числу. Поставил Finwhale F702 (аналог А14) все заработало прет как танк.

Когда требуется замена свечи зажигания («Газель Бизнес»)

Итак, неисправность определяют по симптомам. Так, если силовой агрегат плохо запускается, а процесс пуска проходит с затруднениями, то это сигнал о необходимости замены.

Еще один симптом, который часто случается на агрегатах ЗМЗ-405, 406 и УМЗ-4216 – троение. Машина может дергаться, а тяга и мощность двигателя существенно снижаются. Повышенный в значительной мере расход топлива, выхлопные газы с большим содержанием углекислого газа, слабая динамика – все это также сигналы к замене.

Если владелец своевременно обратит внимание на эти симптомы, то проблему можно решить простой заменой свечи. Если же ничего не делать, то итог будет печальным. В цилиндрах может случиться детонация. Она будет сопровождаться ударной волной, которая может спровоцировать детонацию заряда, что остался в цилиндре. Двигатель в результате сильно потеряет мощность, сильно пострадает коленчатый вал, а также шатуны и поршни.

Рекомендации по замене

Установка свежей запчасти в данном случае — процесс довольно простой, если делать все последовательно по инструкции. К сожалению, если «полетела» одна свеча зажигания, настоятельно рекомендуется заменить все остальные тоже, чтобы 409 мотор вашего УАЗ Патриота работал равномерно и не портил евро 4 выхлопную систему. Итак, что требуется сделать:

Периодически, например раз в 20 тыс. км, проверяйте свечи зажигания на предмет их откручивания. При длительной эксплуатации они могут «прикипать», тогда вывернуть их не повредив резьбу будет весьма проблематично.

При визуальном осмотре обязательно обратите внимание на наличие или отсутствие нагара в рабочей области изделия. По оттенку налета можно многое сказать о том, как работал двигатель. Если налет черный, то это говорит о переобогащенной смеси в цилиндре (или «жоре» масла), белый оттенок, наоборот, свидетельствует о бедной смеси. Красный нагар — признак плохого топлива (с присадками). Нормальным считается легкий светло-коричневый нагар, это значит двигатель работает так, как положено.

Проверка состояния свечей: цвет расскажет обо всем

Чтобы эта деталь не сыграла с водителем злую шутку, необходимо регулярно осматривать состояние. Так, цвет цоколя поможет выявить неисправности в работе двигателя. Если зажигание в автомобиле установлено верно, а двигатель эксплуатировался на качественном бензине, цвет цоколя будет светло-коричневым.

Если он черный, то могут наблюдаться пропуски искры из-за некоторых проблем в проводке или системе зажигания. Но еще это может свидетельствовать о проблемах в системе питания. Если наблюдается оранжевый пояс на изоляционном элементе, то деталь потеряла свою герметичность, поэтому требуется немедленная замена.

Популярные зарубежные аналоги

Немецкие свечи зажигания «Газель» (405 двигатель) «переваривает» хорошо. Также они подходят и на 406 агрегат. Среди популярных брендов — продукция Bosch с моделями W8D и WR8D, изделия от Brisk LR17Y или LR17YC. Также свечи для «Газели» выпускает Champion – это модели NR11Y и NR11YC. Еще один популярный бренд – NGK. У этого производителя для данных моторов подойдут модели BPR5E и BPR5ES.

Если необходима свеча зажигания («Газель» 4216), то все представленные бренды и модели также подойдут и в этот двигатель. Главное, чтобы модель имела длинную резьбу.

Источник

Видео

Подбор свечей и проводов зажигания на Газель 406 405 ЗМЗ

Свечи зажигания. Замена свечей зажигания ЗМЗ 406.

Газель бизнес. Какие свечи зажигания устанавливать??? Иридиевые или заводские свечи BRISK???

Свечи и провода на Газель ЗМЗ 406 Видео от клиента

Какое же масло надо заливать в двигатель Газели ЗМЗ 406

Порядок проводов зажигания на 406, 405 двигателе.

Черные свечи змз 405? Интересности

ЗМЗ 405 не тянет! / Оживляем ГАЗель

На ЗМЗ 406 16кл поставили Модуль от ВАЗ 2110 8кл Прощай плохая искра

НИКОГДА НЕ МЕНЯЙТЕ СВЕЧИ ПОКА НЕ ПОСМОТРИТЕ ЭТО ВИДЕО | КАК ОТЛИЧИТЬ ИРИДИЕВЫЕ ОТ ПЛАТИНОВЫХ

Свечи на Газель NGK V-LINE-8 двигатель 406 карбюратор (к-т 4 шт)

от    до

Название:

Артикул:

Текст:

Выберите категорию:

Все Общий каталог запчастей » Запчасти и Аксессуары для а/м семейства Газель »» Запчасти для а/м Газель »» Запчасти для а/м NEXT »» Запчасти дя а/м Соболь 2217, 2705, 3221 »» Запчасти для а/м ГАЗ-3310 ВАЛДАЙ »» Запчасти для а/м Волга ГАЗ-3110 »» Запчасти для а/м ГАЗ-3307 »» Запчасти для а/м ГАЗ-3309 »» Запчасти для а/м ГАЗ-53, ГАЗ-66 » Запчасти на CUMMINS » Запчасти на УАЗ »» Зеркала на УАЗ »» Глушитель на УАЗ »» Шкворня на УАЗ »» Фаркоп на УАЗ »» Фары и фонари на УАЗ »» Шрус на УАЗ »» Отопитель на УАЗ »» Фильтр на УАЗ »» Брызговики и подкрылки на УАЗ »» Карданный вал на УАЗ »» Водяной насос на УАЗ (помпа) »» Сцепление на УАЗ »» Радиатор на УАЗ » Запчасти на ПАЗ » Запчасти на ВАЗ » Запчасти на ЗИЛ Тенты, Борта, Каркасы » Стандартный Тент » Тент увеличенный на +30 см, +40 см, +50 см » Тенты импортная ткань КОРЕЯ » Борта » Каркас тента (заводской) » Прямоугольный сборный Каркас + Тент (Комплект) » Платформа »» Кузовные стремянки » Европлатформа Детали кузова » Зеркала и запчасти »» Зеркала в сборе »» Зеркальный элемент »» Кронштейн зеркала »» Накладки кронштейна зеркала »» Повторители поворота на зеркало »» Удлинитель обзора зеркал » Двери и запчасти на двери »» Двери »» Замок двери, дверные механизмы »» Ручки двери »» Петли двери » Брызговики и подкрылки »» Передние брызговики »» Подкрылки (локера) »» Задние брызговики резина »» Задние брызговики ТЮНИНГ »» Задние брызговики ТАКСА » Противоподкатный брус » Бампер »» Усилитель бампера »» Кронштейны бампера »» Защита бампера (кенгуринг) » Решетка радиатора » Ремонтные накладки »» Лонжерон »» Ремонтная накладки крыла »» Ремонтная накладка двери »» Подножка кабины »» Ремонтная накладка проёма »» Кожух фары »» Ремонтные накладки кабины (кузова) » Фурнитура и аксессуары для фургона »» Фурнитура (комплекты) для фургона »» Выдвижная лестница в фургон »» Буфер (отбойник) на фургон »» Петли двери фургона »» Рукоятка двери фургона » Стекла »» Форточка »» Люк » Усилитель рамы »» Поперечины » Удлинители рамы » Капот » Крыло » Обвес (арки, накладки) » Кронштейн кабины »» Подушка кабины Запчасти и аксессуары (ТЮНИНГ) » Полезные аксессуары в салон » Запчасти панели приборов »» Комбинация приборов »» Дефростер »» Пепельница и прикуриватель »»» Прикуриватель »» Карманы для документов, вещевые ящики, бардачок »»» Ремкомплект ящика, крышки »» Блок управления отопителем »» Облицовка панели приборов » Обивка салона, пластиковые накладки » Обивка дверей » Спойлер, Обтекатель » Дефлектор » Солнцезащитный козырек » Коврики салона » Шторки в кабину » Ламбрекены и вымпелы » Стеклоподъёмники » Рулевое колесо » Подлокотники » Полки » Консоли » Столик декоративный на панель приборов » Сиденье » Чехлы ЭКО КОЖА » Чехлы Ткань Жаккард » Утеплитель решетки радиатора и двигателя » Инструментальный ящик » Колпаки » Тюнинг салона (ПОД ДЕРЕВО) » Светоотражающие жилеты и таблички Освещение, Фары, Фонари, Плафоны, Габаритные огни, плафоны » Фары » Фонари задние » Габаритные огни » Фонарь освещения номерного знака » Повторитель поворота » Плафоны освещения кабины » Лампы » ПТФ » Фара-прожектор » Катафоты (световозвращатель) » Ходовые огни Стеклоочистители и омыватели (трапеция, бачки, мотор) » Щётки стеклоочистителей » Рычаг щётки стеклоочистителя » Жиклёр омывателя стекла » Трапеция стеклоочистителя »» Моторедуктор стеклоочистителя » Бачок омывателя »» Мотор бачка омывателя » Щетки для снега и водосгон Запчасти для тех.

обслуживание и расходники » Фильтра »» Воздушный фильтр »» Салонный фильтр »» Топливный фильтр »»» Сепаратор топливный »» Масляный фильтр » Свечи зажигания »» Ремкомплект уплотнителей свечного колодца » Масло » Натяжной ролик » Ремни Электромеханическое оборудование » Кнопки, выключатели и переключатели »» Блоки управления »»» Блок управления зеркалами »» Кнопки »» Выключатели »» Переключатель »»» Переключатель стеклоочистителя » Провода (жгуты, проводка) »» Высоковольтные провода (провода зажигания) »»» Ремкомплект провода высокого напряжения »» Жгут зеркала »» Жгуты по раме »» Жгуты моторного отсека »» Жгут системы управления двигателем »» Жгут панели приборов »» Пусковые провода (прикуриватель) »» Колодки для подключения »» Клеммы для проводов »» Автопроводка »» Провод массы »» Жгут отопителя » Датчики »» Датчик кислорода (лямбда-зонд) »» Датчик давления масла »» Датчик включения вентилятора »» Датчик положения коленчатого вала »» Датчик положения дроссельной заслонки »» Датчик уровня топлива »» Датчик массового расхода воздуха ДМРВ »» Датчик положения распред вала »» Датчик давления воздуха и температуры »» Датчик АБС »» Датчик температуры охлаждающей жидкости »» Датчик скорости »» Датчик детонации »» Датчик неровной дороги » Аккумулятор и принадлежности АКБ »» АКБ »»» Основание АКБ »» Зарядное устройство для АКБ »» Перемычка АКБ »» Провод АКБ »»» Клемма АКБ »» Вилка нагрузочная для АКБ » Замок зажигания »» Замок зажигания »» Катушка зажигания »» Контактная группа замка зажигания »» Распределитель зажигания (трамблёр) »» Коммутатор » Реле »» Реле стеклоочистителя »» Реле стартера »» Реле поворота »» Реле света »» Универсальное реле » Стартер и запчасти стартера »» Стартер »» Щёточный узел стартера »» Якорь стартера »» Крышка стартера »» Вилка стартера »» Бендикс » Генератор и запчасти генератора »» Генератор »» Подшипник генератора »» Щёточный узел генератора »» Обмотка и якорь генератора »» Якорь генератора »» Шкив генератора »» Кронштейн генератора »» Натяжная планка генератора » МИКАС » Звуковой сигнал » Блок предохранителей и предохранители » Диодный мост » Регулятор напряжения » Антенна автомобильная Шины и Диски » Шины » Диски » Шпильки и гайки колеса » Ниппель и удлинитель ниппеля » Наборы для ремонта камер и шин » Держатель запасного колеса Топливная система (баки, бензонасосы) » Бензобак » Бензонасос »» Ремкомплект бензонасоса » Топливные трубки и шланги »» Топливная рампа, Топливопровод » Форсунки топливные » Адсорбер » ТНВД » Станция перекачки топлива »» Насосы перекачки дизельного топлива Радиатор, система охлаждения двигателя » Радиатор »» Кронштейн и рамки радиатора »» Подушка радиатора » Интеркулер » Водяной насос (помпа) »» Ремкомплект водяного насоса » Термостат » Патрубки радиатора » Антифриз » Расширительные бачки »» Шланг расширительного бачка » Масляный радиатор » Вентилятор и кожух вентилятора »» Муфта вязкости вентилятора »» Электромагнитная муфта вентилятора Обогрев салона » Отопители салона »» Шланг отопителя » Патрубки отопителя » Радиатор отопителя » Электродвигатель отопителя » Насос отопителя »» Ремкомплект дополнительного насоса отопителя » Кран отопителя » Электроподогреватель Выхлопная система » Выхлопная труба » Глушитель »» Подушка глушителя » Резонатор » Переходная труба (заменитель катализатора, обманка) » Катализатор (нейтрализатор) » Приемная труба глушителя »» Ремкомплект приёмной трубы » Выпускной коллектор » Кронштейны, хомуты и прокладки глушителя » Гофра глушителя » Промежуточная труба глушителя Тормозная система » Тормозные колодки »» Ремкомплект тормозных колодок » Тормозные диски, задний тормозной барабан »» Тормозной барабан » Тормозной цилиндр (ГТЦ, ЗТЦ) »» Ремкомплект ГТЦ, РТЦ » Суппорт тормозной »» Ремкомплект суппорта » Тормоза (Шланг, Трос, Рычаг, Щит) » Усилитель тормозов » Трос ручного тормоза »» Ремкомплект стояночного, ручного тормоза » Тормозная жидкость Рулевое управление » Рулевой механизм, ГУР » Сошка рулевого механизма » Насос ГУР, бачки насоса ГУР » Вал рулевого управления » Рулевая тяга »» Рулевые шарниры и наконечники » Рулевая колонка » Шланги ГУР, штуцера Трансмиссия » КПП и запчасти КПП »» КПП »» Ремкомплекты для ремонта КПП »» Рычаг КПП »»» Ремкомплект рычага КПП »» Подшипники КПП »» Шестерня КПП »» Сальник КПП »» Вилка КПП, Сухарь вилки КПП »» Запчасти синхронизатора КПП »» Подушка КПП »» Вал КПП »» Крышка КПП »» Картер КПП »» Механизм переключения КПП »» Ручка КПП » Карданный вал и запчасти карданного вала »» Карданный вал »»» Карданный вал с 2-мя подвесными »»» Карданный вал »» Карданный вал на 4х4 »» Крестовина карданного вала »» Опора карданного вала »» Карданные болты » Сцепление и запчасти сцепления »» Сцепление в сборе »» Диск сцепления »» Корзина сцепления »» Картер сцепления »» Вилка сцепления »» Трубка сцепления »» Цилиндр сцепления »» Выжимная муфта с подшипником »» Шланг сцепления » Редуктор заднего моста »» Ремкомплект редуктора заднего моста » Дифференциал » Раздаточная коробка 4х4 »» Ремкомплект раздаточной коробки Запчасти ходовой части и подвески » Рессоры »» Рессоры »» Лист рессоры »» Стремянки рессоры »» Сайлентблок рессоры »» Подушки рессоры »» Кронштейны рессоры »»» Кронштейн подрессорника » Амортизаторы »» Втулка амортизатора »» Кронштейн амортизатора » Стабилизатор »» Кронштейн стабилизатора »» Подушка штанги стабилизатора » Шкворня »» Маслёнка »» Ремкомплект шкворня » Ступица и подшипники ступицы »» Подшипник ступицы »»» РК ступицы »» Сальник ступицы »» Ступица в сборе » Рычаги подвески »» Сайлентблок рычага »» Ремкомплект рычага маятникового » Шаровая опора » Задний мост »» Ремкомплект заднего моста » Балка передней оси » Главная пара » Шрус на 4х4 » Пружина передней подвески » Поворотный кулак Двигатель (запчасти) » ГРМ »» Цепи привода ГРМ »»» Гидронатяжитель цепи »» Ремкомплект ГРМ »» Картер шестерён ГРМ » Двигатель в сборе »» Кронштейн двигателя »» Подушка двигателя » ГБЦ »» Ремкомплект уплотнителей ГБЦ »» Шпилька ГБЦ » Поршни » Шатуны и вкладыши » Прокладки и сальники двигателя » Масляный насос » Карбюратор »» Ремкомплект карбюратора » Маховик »» Картер маховика » Защита двигателя » Крышки » Коленчатый вал » Распределительный вал » Клапаны двигателя » Дроссель »» Шланг РХХ » Картер масляный »» Ремкомплект картера масляного » Щуп масляный » Промежуточный вал » Маслосъемные колпачки » Впускной коллектор » Турбокомпрессор двигатель Cummins » Заглушки для удаления ЕГР » Автоодеяло для двигателя » Гидрокомпенсатор двигателя Прочие запчасти и аксессуары » Ключи и инструменты »» Шприц »» Ключ баллонный »»» Монтировки (монтажки) »» Наборы инструментов »» Отвертки »»» Биты »» Ударный инструмент »» Съемники и приспособления »» Ключи и шестигранники »» Торцевые головки и воротки »» Пассатижи, бокорезы, кусачки »» Сверла » Спецкрепеж (болты, гайки, шайбы) »» Шпильки »» Пистоны крепления »» Хомуты »» Саморезы »» Болты »» Винты »» Пальцы и шплинты »» Гайки »» Шайбы и Гроверы »»» Гроверы » Аптечка автомобильная, знак аварийной остановки, огнетушитель »» Знак аварийной остановки »» Огнетушитель »» Аптечка » Уплотнители (РТИ) »» Уплотнитель двери »» Уплотнитель стекла »» Уплотнитель свечного колодца » Педали »» Педаль сцепления »»» Ремкомплект педали сцепления »» Педаль тормоза »» Педаль газа » Воздуховоды и воздушные каналы »» Шланг вентиляции »» Шланг воздухозаборный » Ремни для крепления груза » Трос буксировочный, кронштейн, рым-болт » Канистра и воронки для топлива » Ремкомплекты » Домкрат автомобильный » Подушки Двигателя, КПП, Кузовные, Подвески, Глушителя » Кронштейны » Шланги » Тросы » Трубки » Фаркоп » Компрессор (насос) автомобильный » Рамки номерного знака » Смазки » Герметик » Губка для мойки автомобиля » Перчатки ХБ » Изолента, малярный скотч » Крышки и пробки » Картер » Спидометр

Производитель:

Все387548138755413F (Турция)ABRO (США)ABRO (США)AIRLINEAKABAALCAALEX-AutoAllied NipponAMP (Польша)Anvis GroupARIDEASPATK PREMIERAvtoDriverAvtoStyleAZARDBAUTLERBMBODYBOSCHBRANO (Чехия)BRISK (Чехия)BrizGardBuzuluk ЧехияCAMPAR (Корея)CARGENCARTRONICCASTROLCHAMPIONCHAMPIONCoidoCORTECO (Германия)CORTECO (Германия)CRAFTCUMMINS (FOTON)CUMMINS C+Cummins Inc. CZCZ (Чехия)DAKEN (Италия)DAKEN (Италия)DENSO (Япония)DENSO (Япония)Detail LineDITTONELDIX (Болгария)ELDIX (Болгария)ESPRA (Испания)ESPRA (Испания)FENOXFleetguardFleetguardFORTECHFOTONGAS CAPGeneral ElectricGeneralTechGOLD WHEELGoodyearHERZOGHOFERHOLA (Голландия)JUNTAKENO KET-TUNINGKOOSHESH (Иран)Kraft (Agrokom)KRAFT (Турция)KRENZ ГерманияLION (Ростов)LOGO-RKLUK (Германия)LUZARMagnum (Россия)MANDOMANN ГерманияMANNOLMasterWax (Россия)MaxBoxMaxboxPROMOBILMoravanMotoristMTA (Италия)NGK (Япония)NIPPON (ЯПОНИЯ)NOKSNOKS ДимитровградNORMA (Германия)Nova BrightOptibelt ГерманияOSRAMOSVAT ИталияPHILIPSPILENGAPRAVTPROдетальREZKONREZKONRS DETALRUBENA (Чехия)SACHS (Германия)SACHS (Германия)SCT (Германия)SCT (Германия)SDV motorsSDV motorsSIMENSSINTECSKFSKF (Швеция)SKV-LightingSLONSOLLERSSTALServisSTAR (Ростов)STARCO (Турция)SUFORCETANAKITechnikTESLATIRSANTOREROTORNADO (ТОРНАДО)TOTALTRANSMASTERTRIALLITRIANGLETRMTRUCKMANTUC (Иран)V-NNVETTLER (Германия)Vita-TruckVoron GlassWEBERWONDERFULX-TURBOZF (Германия)ZICZOMMERАВАР (Псков)АвтоDелоАвтоАрматураАвтоблюзАвтоконАвтоКонтинентАвтомагнатАвтооптикаАвтопартнерАвтопровод ВОСАВТОРАДАВТОРАДАВТОРГАвтоРусь77АвтоСателлитАвтоТрейд (Калуга)Автошланг (Балаково)АВТЭЛАГАТАГРЕГАТАгрокомАЗГАЗГ-ДетальАКОМАЛПАСАПОГЕЙ (Ульяновск)АСТРОАШК (Барнаул)БАГУ (Борисов)Баки-ННБалаковоБАТЭБелАвтоКомплектБЕЛМАГБИГ-ФИЛЬТРБОН ЧелябинскБОРБРТБРТ (Балаково)ВАТИВолжскийВПТГАЗПРОМНЕФТЬГерманияГЛАВДОРДААЗДайдо Металл РусДайдо Металл РусьДельта-АвтоДЗСДЗТАДЗТАДиалучДимитровградДПКЗавод АвтокомпонентЗаволжьеЗЗА (Заволжье)ЗМЗ (Заволжье)ЗМЗ (Соллерс)ИдеALИжавтотормИмпортИП КосойИранКардан-Сервис (Арзамас)КЗАТЭКитайКНРКОРДКОРЕЯКрасная ЭтнаЛВ-АвтоЛИДЕРЛихославльЛУКОЙЛМарКонМОСТатНабережные ЧелныНАЧАЛОНижний НовгородНПП ОРИОНОАО ВолнаОренбургОРИГИНАЛОСВОСВ (Мелитополь)ОСВАРПЕКАРПКТППластформПРАМО-ИСКРАПРЗПРТИРТИ-СервисРусАвтоЛидерРФРФСаранскСаратовСЕВиЕМ (Самара)СЗРТСЗССИБДЕТАЛЬСкопинСкопинСмоленскСОАТЭСТЕЛСТАНДЕМТД АвтокомпонентТДКТДКТехАвтоСветТехнопластТехнопрофильТИИРТольяттиТосол-СинтезТРАНСМАШТРИАЛТУРБОКОМУАЗУАЗ ОРИГИНАЛУКДУМЗУтесФормПластФормула СветаХИМ-СИНТЕЗЦИТРОНЧайковскийЧебоксарыЧМЗ (Чусовой)ШААЗЭкомашЭЛКАРЭнергомашЮККАЮККАЯРТИ

Новинка:

Вседанет

Спецпредложение:

Вседанет

Результатов на странице:

5203550658095

Этапы замены свечи зажигания: Газель 405, 406, 4216

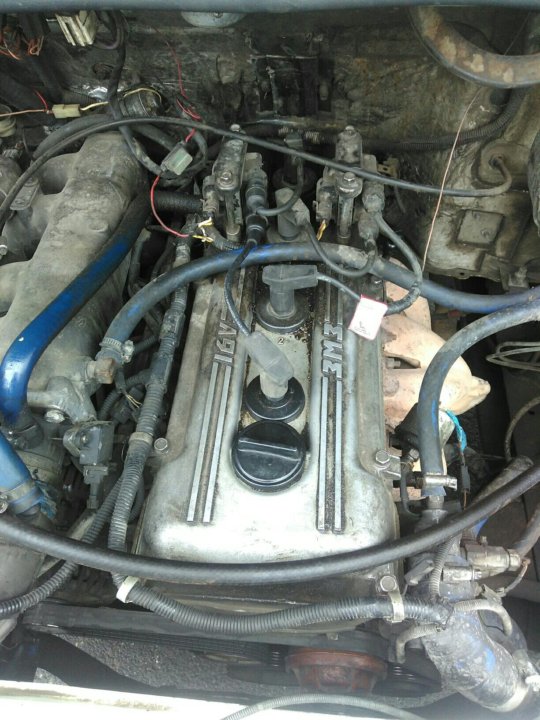

Двигателями ЗМЗ-405 и 406, а также агрегатом УМЗ-4216 укомплектованы автомобили «Газель». Эти моторы хорошо себя показали в составе коммерческих автомобилей. Но при всех достоинствах с данными установками случаются досадные поломки, такие как неисправности свечей. Очень важно знать, как диагностировать проблемы с ними и как проводится замена свечи зажигания («Газель»). Еще немаловажно знать, какие марки и бренды изделий применяются для этих автомобилей.

Конструкция

Эти детали могут быть самых разнообразных производителей, причем могут иметь разную конструкцию. Также свечи различаются между собой по материалам. По конструкции эти элементы делятся на двухэлектродные и многоэлектродные.

Так, в детали, которая оснащена двумя электродами – один центральный и один боковой электрод. Во втором случае боковых больше, чем один. Большее количество электродов позволяет обеспечить более высокие характеристики надежности, прочности и эффективность. Все это отразится на сроке службы.

В отличии от многоэлектродного решения, на классическом изделии лишь один электрод, который в процессе эксплуатации выгорает либо ломается. В этом случае поможет только замена свечи зажигания. «Газель», на которой стоит многоэлектродный элемент, более устойчива к воздействию температур.

Материалы для производства

В более доступных изделиях электроды изготовлены из медных или иттриевых сплавов. При всех своих достоинствах и цене эти детали слабо выдерживают высокие температуры и неустойчивы перед выгоранием.

Более дорогие свечи изготовлены из платины. Из таких сплавов делаются и центральные, и боковые электроды. Этот металл имеет очень высокую устойчивость к коррозионным процессам. У них значительно выше показатели надежности и эффективности.

Также, кроме материалов, при выборе очень важен такой параметр, как калильное число. Различают холодные и горячие детали. Что это такое? Это стандартная характеристика, по которой судят о времени достижения деталью калильного зажигания. Чем цифра выше, тем меньше будет элемент нагреваться.

На что влияет свеча?

Некоторые автолюбители уверены, что это не самый важный и отнюдь не значительный элемент в автомобиле. Однако это совсем не так. Так может показаться оттого, что свеча просто перерабатывает напряжение в искру.

От того, насколько качественной будет искра, которая создается между электродами, зависят такие показатели, как качество, а также скорость, с которой будет сгорать рабочая смесь. Нужно ли говорить, что от этого зависят мощность и расход топлива автомобиля.

Если искра будет недостаточной, а это может быть из-за неправильного зазора между двумя электродами, то часть горючего вылетит, что называется, в трубу и работы выполнять не будет. Еще по вине данной детали случаются пропуски зажигания. Это происходит из-за повреждений изоляционного слоя или же утери герметичности.

Замена свечей зажигания («Газель 405» в том числе) для любого двигателя ЗМЗ поможет решить проблему с отсутствующей искрой. Однако разные производители выпускают модели, которые рассчитываются под конкретные условия эксплуатации. На одном моторе комплект новых деталей соответствующей модели может работать хорошо. А вот на другом искра может быть слабой, что повлияет на качество сгорания топлива.

Когда требуется замена свечи зажигания («Газель Бизнес»)

Итак, неисправность определяют по симптомам. Так, если силовой агрегат плохо запускается, а процесс пуска проходит с затруднениями, то это сигнал о необходимости замены.

Еще один симптом, который часто случается на агрегатах ЗМЗ-405, 406 и УМЗ-4216 – троение. Машина может дергаться, а тяга и мощность двигателя существенно снижаются. Повышенный в значительной мере расход топлива, выхлопные газы с большим содержанием углекислого газа, слабая динамика – все это также сигналы к замене.

Если владелец своевременно обратит внимание на эти симптомы, то проблему можно решить простой заменой свечи. Если же ничего не делать, то итог будет печальным. В цилиндрах может случиться детонация. Она будет сопровождаться ударной волной, которая может спровоцировать детонацию заряда, что остался в цилиндре. Двигатель в результате сильно потеряет мощность, сильно пострадает коленчатый вал, а также шатуны и поршни. Мелкие детали просто сгорят.

Когда менять?

Производитель данных коммерческих грузовиков в технической документации указывает, что свечи зажигания на «Газель» (406 двигатель, 405 или любой другой на этих авто) должны быть заменены через 30-50 тыс. км.

Время работы элементов зависит от множества различных факторов. Это и качество горючего, правильность регулировки зажигания, целостность и состояние электропроводки, а также отсутствие пробоев на корпус.

Проверка состояния свечей: цвет расскажет обо всем

Чтобы эта деталь не сыграла с водителем злую шутку, необходимо регулярно осматривать состояние. Так, цвет цоколя поможет выявить неисправности в работе двигателя. Если зажигание в автомобиле установлено верно, а двигатель эксплуатировался на качественном бензине, цвет цоколя будет светло-коричневым.

Если он черный, то могут наблюдаться пропуски искры из-за некоторых проблем в проводке или системе зажигания. Но еще это может свидетельствовать о проблемах в системе питания. Если наблюдается оранжевый пояс на изоляционном элементе, то деталь потеряла свою герметичность, поэтому требуется немедленная замена.

Как тестировать свечи?

В процессе визуального осмотра деталей также рекомендуется проверять их работоспособность. Удобно и эффективно контролировать их работу, используя специальные стенды, которые позволяют проверить искрообразование под различным давлением. Если такого стенда нет, можно выкрутить свечу, затем подключить ее к наконечнику высоковольтного провода и коснуться элемента, соединенного с массой. Затем запускается зажигание. Здесь нужно дать стартеру несколько раз провернуть коленвал. В результате должна проскочить сильная искра яркого фиолетового цвета. Если она слабая, а цвет ее блеклый, то это указывает на проблему с самой деталью и может требоваться замена свечи зажигания.

«Газель» и штатные свечи

Итак, на «Газели» применяются свечи с длинной резьбой. В конструкции – центральный электрод, керамический изолятор, юбка и боковой электрод. Современная деталь может включать в себя и другие элементы. Замена свечи зажигания на «Газель» 405 (двигатель Евро-2) возможна на аналоги с маркировкой A14ВР. Это отечественный вариант. Также можно использовать модели А14ДВР.

Особенности свечей для «Газели»

Главная особенность – зазор между двумя электродами. Он должен составлять 0,8 мм. Еще важно калильное число. Так, свеча зажигания («Газель» 406 или 405 в том числе) A14 рекомендуется для использования на слабофорсированных двигателях, где степень сажания небольшая. Свечи от ВАЗа на «Газель» просто не подойдут. В них увеличенный зазор. Он составляет 1 мм. Калильное число – 17. С ними будут пропуски зажигания и нестабильная работа.

Популярные зарубежные аналоги

Немецкие свечи зажигания «Газель» (405 двигатель) «переваривает» хорошо. Также они подходят и на 406 агрегат. Среди популярных брендов — продукция Bosch с моделями W8D и WR8D, изделия от Brisk LR17Y или LR17YC. Также свечи для «Газели» выпускает Champion – это модели NR11Y и NR11YC. Еще один популярный бренд – NGK. У этого производителя для данных моторов подойдут модели BPR5E и BPR5ES. Компания Denso также предлагает две модели – W16EXP и W16EXP-U.

Если необходима свеча зажигания («Газель» 4216), то все представленные бренды и модели также подойдут и в этот двигатель. Главное, чтобы модель имела длинную резьбу.

Замена деталей для ЗМЗ-405 и 406

Это простая операция, которая не потребует каких-либо серьезных инструментов или навыков. Будет использоваться свечной ключ. Не помешает и отвертка. Первым делом от наконечников каждой свечи отсоединяют высоковольтные провода. Не рекомендуется снимать, потянув за провод, тем более с большим усилием. Извлекаются только уплотнители. В противном случае вы порвете бронепровода. А их стоимость гораздо выше самих свечей.

В посадочном месте наконечник держится на специальных заглушках. Для того чтобы демонтировать его, заглушка поддевается при помощи отвертки. Затем следует потянуть и сам наконечник.

Прежде чем выкрутить свечу, следует осмотреть окружающее ее пространство. Там может быть различный мусор или грязь – поверхность рекомендуется тщательно очистить. После этого можно приступать к выкручиванию элементов.

Осталось только вкрутить новые детали на место демонтированных. Если не удалось найти подходящие свечи зажигания, подбор по автомобилю «Газель» облегчит выбор. Перед установкой свечу проверяют на предмет наличия уплотнительного кольца. Также смотрят на наличие контактной гайки. Если ее нет, ее снимают со старой. Процесс замены обязательно нужно проводить последовательно. Порядок работ по замене свечей на двигателях УМЗ-4216 такой же и ничем не отличается от двигателей ЗМЗ.

Итак, мы выяснили, как производится замена данных элементов на коммерческих автомобилях «Газель».

Замена свечи зажигания: Газель 405, 406, 4216

Двигателями ЗМЗ-405 и 406, а также агрегатом УМЗ-4216 укомплектованы автомобили «Газель». Эти моторы хорошо себя показали в составе коммерческих автомобилей. Но при всех достоинствах с данными установками случаются досадные поломки, такие как неисправности свечей. Очень важно знать, как диагностировать проблемы с ними и как проводится замена свечи зажигания («Газель»). Еще немаловажно знать, какие марки и бренды изделий применяются для этих автомобилей.

Конструкция

Эти детали могут быть самых разнообразных производителей, причем могут иметь разную конструкцию. Также свечи различаются между собой по материалам. По конструкции эти элементы делятся на двухэлектродные и многоэлектродные.

Так, в детали, которая оснащена двумя электродами – один центральный и один боковой электрод.

В отличии от многоэлектродного решения, на классическом изделии лишь один электрод, который в процессе эксплуатации выгорает либо ломается. В этом случае поможет только замена свечи зажигания. «Газель», на которой стоит многоэлектродный элемент, более устойчива к воздействию температур.

Материалы для производства

В более доступных изделиях электроды изготовлены из медных или иттриевых сплавов. При всех своих достоинствах и цене эти детали слабо выдерживают высокие температуры и неустойчивы перед выгоранием.

Более дорогие свечи изготовлены из платины. Из таких сплавов делаются и центральные, и боковые электроды. Этот металл имеет очень высокую устойчивость к коррозионным процессам. У них значительно выше показатели надежности и эффективности.

Также, кроме материалов, при выборе очень важен такой параметр, как калильное число. Различают холодные и горячие детали. Что это такое? Это стандартная характеристика, по которой судят о времени достижения деталью калильного зажигания. Чем цифра выше, тем меньше будет элемент нагреваться.

На что влияет свеча?

Некоторые автолюбители уверены, что это не самый важный и отнюдь не значительный элемент в автомобиле.

От того, насколько качественной будет искра, которая создается между электродами, зависят такие показатели, как качество, а также скорость, с которой будет сгорать рабочая смесь. Нужно ли говорить, что от этого зависят мощность и расход топлива автомобиля.

Если искра будет недостаточной, а это может быть из-за неправильного зазора между двумя электродами, то часть горючего вылетит, что называется, в трубу и работы выполнять не будет. Еще по вине данной детали случаются пропуски зажигания. Это происходит из-за повреждений изоляционного слоя или же утери герметичности.

Замена свечей зажигания («Газель 405» в том числе) для любого двигателя ЗМЗ поможет решить проблему с отсутствующей искрой. Однако разные производители выпускают модели, которые рассчитываются под конкретные условия эксплуатации. На одном моторе комплект новых деталей соответствующей модели может работать хорошо. А вот на другом искра может быть слабой, что повлияет на качество сгорания топлива.

Когда требуется замена свечи зажигания («Газель Бизнес»)

Итак, неисправность определяют по симптомам. Так, если силовой агрегат плохо запускается, а процесс пуска проходит с затруднениями, то это сигнал о необходимости замены.

Еще один симптом, который часто случается на агрегатах ЗМЗ-405, 406 и УМЗ-4216 – троение. Машина может дергаться, а тяга и мощность двигателя существенно снижаются. Повышенный в значительной мере расход топлива, выхлопные газы с большим содержанием углекислого газа, слабая динамика – все это также сигналы к замене.

Если владелец своевременно обратит внимание на эти симптомы, то проблему можно решить простой заменой свечи. Если же ничего не делать, то итог будет печальным. В цилиндрах может случиться детонация. Она будет сопровождаться ударной волной, которая может спровоцировать детонацию заряда, что остался в цилиндре. Двигатель в результате сильно потеряет мощность, сильно пострадает коленчатый вал, а также шатуны и поршни.

Когда менять?

Производитель данных коммерческих грузовиков в технической документации указывает, что свечи зажигания на «Газель» (406 двигатель, 405 или любой другой на этих авто) должны быть заменены через 30-50 тыс. км.

Время работы элементов зависит от множества различных факторов. Это и качество горючего, правильность регулировки зажигания, целостность и состояние электропроводки, а также отсутствие пробоев на корпус.

Проверка состояния свечей: цвет расскажет обо всем

Чтобы эта деталь не сыграла с водителем злую шутку, необходимо регулярно осматривать состояние. Так, цвет цоколя поможет выявить неисправности в работе двигателя. Если зажигание в автомобиле установлено верно, а двигатель эксплуатировался на качественном бензине, цвет цоколя будет светло-коричневым.

Если он черный, то могут наблюдаться пропуски искры из-за некоторых проблем в проводке или системе зажигания. Но еще это может свидетельствовать о проблемах в системе питания. Если наблюдается оранжевый пояс на изоляционном элементе, то деталь потеряла свою герметичность, поэтому требуется немедленная замена.

Как тестировать свечи?

В процессе визуального осмотра деталей также рекомендуется проверять их работоспособность. Удобно и эффективно контролировать их работу, используя специальные стенды, которые позволяют проверить искрообразование под различным давлением.

«Газель» и штатные свечи

Итак, на «Газели» применяются свечи с длинной резьбой. В конструкции – центральный электрод, керамический изолятор, юбка и боковой электрод.

Особенности свечей для «Газели»

Главная особенность – зазор между двумя электродами. Он должен составлять 0,8 мм. Еще важно калильное число. Так, свеча зажигания («Газель» 406 или 405 в том числе) A14 рекомендуется для использования на слабофорсированных двигателях, где степень сажания небольшая. Свечи от ВАЗа на «Газель» просто не подойдут. В них увеличенный зазор. Он составляет 1 мм. Калильное число – 17. С ними будут пропуски зажигания и нестабильная работа.

Популярные зарубежные аналоги

Немецкие свечи зажигания «Газель» (405 двигатель) «переваривает» хорошо. Также они подходят и на 406 агрегат. Среди популярных брендов — продукция Bosch с моделями W8D и WR8D, изделия от Brisk LR17Y или LR17YC. Также свечи для «Газели» выпускает Champion – это модели NR11Y и NR11YC. Еще один популярный бренд – NGK. У этого производителя для данных моторов подойдут модели BPR5E и BPR5ES.

Если необходима свеча зажигания («Газель» 4216), то все представленные бренды и модели также подойдут и в этот двигатель. Главное, чтобы модель имела длинную резьбу.

Замена деталей для ЗМЗ-405 и 406

Это простая операция, которая не потребует каких-либо серьезных инструментов или навыков.

В посадочном месте наконечник держится на специальных заглушках. Для того чтобы демонтировать его, заглушка поддевается при помощи отвертки. Затем следует потянуть и сам наконечник.

Прежде чем выкрутить свечу, следует осмотреть окружающее ее пространство.

Осталось только вкрутить новые детали на место демонтированных. Если не удалось найти подходящие свечи зажигания, подбор по автомобилю «Газель» облегчит выбор. Перед установкой свечу проверяют на предмет наличия уплотнительного кольца. Также смотрят на наличие контактной гайки. Если ее нет, ее снимают со старой. Процесс замены обязательно нужно проводить последовательно. Порядок работ по замене свечей на двигателях УМЗ-4216 такой же и ничем не отличается от двигателей ЗМЗ.

Итак, мы выяснили, как производится замена данных элементов на коммерческих автомобилях «Газель».

Все опытные автомобилисты знают, что далеко не последнюю роль в правильной работе двигателя играют именно свечи зажигания. Если ошибочно подобрать, или вовремя не заменить свечи зажигания, двигатель будет троить, расходовать больше топлива. И УАЗ Патриот в этом плане — не исключение. И, хотя Патриот с завода комплектуется еще и дизельными двигателями, которым не требуются свечи зажигания, все же самым популярным мотором остается бензиновый ЗМЗ 409.

Свечей на УАЗ Патриот с 409 двигателем евро 4 существует великое множество. Чтобы не потеряться во всем этом многообразии, нужно знать некоторые сведения по устройству отдельных деталей двигателя, от которых напрямую зависит его работа. Рекомендации, касаемо свечей зажигания для УАЗ Патриот с 409 двигателем, подойдут не для всех уазиков, поскольку калильное число и длина резьбы у свечей для разных моторов могут отличаться.

Подбор свечей зажигания для автомобиля ГАЗель Бизнес с двигателем УМЗ 4216 на борту

Заводские свечи зажигания для ГАЗель Бизнес на двигатель УМЗ 4216 – Brisk LR15YC. Впрочем, их можно и не найти. Тогда должную замену им могут составить другие резисторные аналоги:

• DENSO W20EPR-U.
• BERU 14R-7DU.
• NGK BPR6ES.
• BOSCH WR7DC.
• А17ДВРМ.

Отзывы владельцев ГАЗовских машин отмечают: свечки, поставленные с завода, окупают себя полностью. Их с лихвой хватает на 30 000 километров. Вторыми по популярности являются продукты компании BOSCH. Эти изделия тоже ходят долго. Неплохо показывают себя и другие перечисленные детали. А вот воспламенители с дорогостоящими электродами в виде платины и иридия хоть и ходят дольше, но своей цены на этом моторе не оправдывают.

Коротко о двигателе УМЗ 4216

Первые опытные партии моторов этого класса стали выпускаться в 2003 году. Десятью годами позже силовые установки стали соответствовать нормам ЕВРО-4. Несмотря на возраст техническая спецификация изделия вполне современна:

• Максимальный потенциал – 106,8 л.с.
• Суммарный объем – 2,89 литра.
• Наибольшая тяга – 235,7 Нм. Достигается при нахождении стрелки тахометра в диапазоне 2 000-2 500 об/мин.

Фирмой-изготовителем была предусмотрена расширенная гарантия. Она сохранялась даже при установке ГБО на автомашину. В базовом же варианте машина кушает 92-й бензин – это основной вид топлива. Вспомогательным признан 95-й – он тоже не вредит мотору.

1. Алюминиевый блок с 4-мя чугунными гильзами.
2. Четырехкамерная ГБЦ с 8-ю клапанами.
3. ЭБУ – МИКАС с датчиками распредвала, коленвала, дроссельного узла, детонации, абсолютного давления.

Алгоритм замены свечей зажигания на ГАЗели с мотором УМЗ 4216

Смена поджигателей на этом изделии не вызывает сложностей. Достаточно иметь при себе только шестигранный свечной ключ на 21. Подготовительная программа включает только работу по обесточиванию автомобиля. Для ее выполнения достаточно демонтировать минусовую клемму АКБ.

Технология замены свечей зажигания на машине ГАЗель Бизнес с двигателем УМЗ 4216 производится поступательно на каждом цилиндре. Она не сложнее, чем смена свечек на Lada Vesta и предусматривает такие действия:

• Демонтировать высоковольтный провод, питающий «спичку».
• Выкрутить воспламенитель.
• Вкрутить новую деталь.
• Подключить питающий провод.

При осуществлении методики следует иметь в виду:

• Замена производится на холодном ДВС.
• Перед выкручиванием свечки нужно почистить поверхности вокруг нее, дабы грязь не попала в цилиндры.

К сведению! Обязательно следует произвести диагностику свечи зажигания по внешнему виду, особенно на машинах с внушительным пробегом. Это поможет определить, здоров ли мотор или ему требуется прописать лечение.

Свечи змз 406, 405, 409. Различия старого и нового образца.

Тема статьи – свечи змз 406. Данную статью заставила написать путаница, которая творится по этому вопросу. Для двигателей змз 406, 405, 409, есть два типоразмера свечей. Под большой свечной ключ (21мм) и под маленький (16мм). Но очень часто народ просто не знает, какой стоит типоразмер. Надо как-то этот вопрос прояснить. Предлагаю следующую классификацию — свечи старого образца (толстые) и нового образца (тонкие).

Свечи змз 406, идентификация

Поскольку наш народ почти перестал сам чинить машины, вопрос о том, какие у вас в двигателе свечи, ставит людей в тупик. Я совсем не против того, что каждый должен заниматься своим делом, но иногда простенькие вещи надо знать, чтобы правильно заказать или купить расходники. Очень долго думал над тем, как по-простому, идентифицировать какие стоят свечи. Модель двигателя не говорит абсолютно ни о чем. Я сам не знал, что на первых выпусках змз 409, стоят «толстые» свечи, был уверен, что могут быть только «тонкие». На вопрос Евро-2, Е-3 или Е-4, народ тоже не всегда может ответить. Самым простым и понятным оказалась идентификация по катушкам зажигания. Если на клапанной крышке стоят две катушки – высоковольтные провода и свечи старого образца, если катушки индивидуальные – свечи нового образца. Вот тут уже трудно промахнуться.

Конкретика

Все-таки большая часть двигателей, на которых стоят свечи «старого образца», это змз 406. И большая их часть стоит на автомобилях волга, соболь и газель. Мой опыт работы показал следующую тенденцию. Или владельцам подобных авто нужен бюджетный вариант или один из лучших. Среднего не дано. Поэтому для комплектации заказов, я выбрал «обычные» свечи Bosch, и свечи Denso из линейки Nickel TT. Наши свечи и всякие разные Бриски, я даже не буду рассматривать, причина написана в статье про свечи «нового образца».

Свечи змз 406, Bosch

свечи старого образца, Bosch
Расходники подобного типа, я называю «честной рабочей лошадкой». Звезд с неба не хватает, но свою функцию от замены до замены, выполняет хорошо. И еще один момент чем мне всегда в свечах нравилась фирма Bosch, это дифференцированное ценообразование. Поясню. Есть несколько линеек свечей: обычные, платиновые, много контактные, итд. Есть градация по цене между разными по классу свечами. Простую линейку свечей, Bosch всегда старается сделать очень доступной по цене. В магазинах это не всегда так, но это пусть останется на совести продавцов. Я в данном случае говорю об общем подходе. Данные свечи идут по каталогу именно для данных двигателей. Интервал замены, или вместе с заменой масла, или по состоянию. Но обязательно с замером расстояния между электродами. Рекомендуемый производителем зазор 0.8-0.9 мм.

Свечи змз 406, Denso

свеча старого образца, Denso
В 2010 году японский производитель Denso запатентовал и начал выпускать свечи зажигания по технологии TT (Twin Tip). Суть технологии, это тонкие электроды, не содержащие редкоземельных металлов (платина, иридий). Центральный электрод сделан из никеля. Но благодаря своей конструкции, воспламеняемость смеси и другие параметры очень близко подходят к свечам «платино-иридиевой линейки» у других производителей, оставаясь гуманными по цене. По своему опыту отмечу хороший запуск, в холодное время года. Свечи идут комплектом из 4 штук. Фото электродов свечи привожу ниже. Данные свечи имеют больший интервал замены, чем простая линейка, но тоже не вечны. Расчетный интервал рекомендуемый производителем 30-40 тысяч км. В условиях россии и нашего не самого лучшего бензина, я рекомендую менять данные свечи через 15 тыс км, то есть примерно один раз на две замены масла.

линейка свечей Nickel TT, электроды

Состав и основы функционирования системы зажигания на двигателе УМЗ 4216

Компоновка спроектирована стандартным образом. В основе – катушка. От нее на каждый цилиндр выведен высоковольтный провод. Подключается он к свечи зажигания. В целом узел не обслуживаемый, за исключением поджигателей – они меняются.

Вторая обмотка имеет два контура. Один связан с воспламенителями 1-го и 4-го цилиндров, другой – 3-м и 2-м. По команде компьютера срабатывают сразу две свечи. Только одна это делает в рабочем такте (при сжатии смеси), а вторая – вхолостую, при выпуске продуктов сгорания.

В системе предусмотрен сенсор детонации. Он позволяет компьютеру гибко реагировать на ситуацию в цилиндрах, вызванную появлением ударных волн из-за плохого бензина. Корректировка положения обуславливается изменением угла опережения зажигания.

Как проверить исправность магнето

Магнит является основной частью в системе зажигания двигателя и представляет собой катушку с первичной и вторичной обмотками, расположенными вокруг сердечника. Часто из-за неисправного магнита на свече зажигания искра исчезает, а топливо не зажигается. Чтобы проверить катушку, вам нужно использовать тестер и выполнить следующие действия.

1. На тестере, переключаясь в режим измерения сопротивления, нужно выставить 200 Ом. Это проверит первичную обмотку.
2. Подключите один электрод тестера к «заземлению» катушки, а другой. К контакту, выходящему из магнето. Обычно сопротивление должно составлять от 0,4 до 2 Ом.
3. Чтобы проверить вторичную обмотку, вам необходимо установить переключатель устройства на 20 шт. Далее один зонд устройства вставляется в колпачок свечи, а второй подключается к «земле». Обычно сопротивление должно быть в пределах 4-6 шт. И выше (в зависимости от модели).

Если у вас нет тестера, тогда вы можете использовать следующий метод с большой осторожностью, чтобы электрод не касался цилиндра, иначе катушка сгорит.

1. Снимите крышку со свечи. Вам не нужно крутить свечу зажигания, чтобы поддерживать сжатие.
2. Вставьте основание без основания в крышку. Гвоздь должен быть такого диаметра, чтобы он хорошо держался в кепке.
3. Прикрепите колпачок к цилиндру с помощью гвоздя с помощью диэлектрика таким образом, чтобы зазор между электродом и корпусом цилиндра составлял от 5,5 до 7 мм (но никак не касался «земли»).
4. Используйте стартер, чтобы смоделировать двигатель несколько раз. Кнопка зажигания должна быть включена.
5. Следите за искрой и какого она цвета.

В итоге

С завода на бензиновом двигателе УМЗ4216 автомашины ГАЗель Бизнес установлены свечи зажигания Brisk LR15YC. Должную им замену составят такие же, поскольку они отличаются неприхотливостью в течение 30 000-40 000 км. Не хуже поставили себя и аналоги от BOSCH, NGK, BERU, DENSO. Хороший вариант – отечественные А17ДВРМ.

Замена элементов воспламенения довольно примитивна. Отключить массу, демонтировать провод, почистить пространство вокруг свечки и свечным ключом на 21 выкрутить ее. После – вкручивается новая деталь.

Свечи зажигания А17ДВР предназначены для воспламенения рабочей смеси в цилиндрах двигателя. Свечи рекомендуется проверять после работы двигателя под нагрузкой. Работа двигателя на холостом ходу меняет характер нагара на конусной части изолятора свечи по которому можно сделать неправильные выводы о работе свечи зажигания.

Свечи зажигания А17ДВР для двигателей ЗМЗ-406 и УМЗ-4216, осмотр, проверка, очистка, регулировка зазора, когда менять свечи зажигания.

При проверке свечей зажигания следует иметь в виду, что внутри изолятора свечи в цепи центрального электрода установлено помехоподавительное сопротивление величиной 5000-10000 Ом. Вывертывать свечи следует только специальным (свечным) торцовым ключом, имеющимся в комплекте инструментов.

При осмотре свечи зажигания А17ДВР особенно внимательно проверить, нет ли трещин на изоляторе, обратить внимание на характер нагара, также на состояние электродов и зазор между ними. Конусная часть изолятора свечи (юбка) не должна иметь нагара и трещин. Свечи зажигания, имеющие трещины изолятора, подлежат замене. Необходимо помнить, что при работе свечей на их «юбках» обычно образуется красновато-коричневый налет, который не мешает работе свечей, и такие свечи в чистке не нуждаются.

Очистка свечи зажигания А17ДВР и регулировка зазора между электродами.

Свечи зажигания А17ДВР с нагаром или оксидной пленкой подлежат тщательной очистке на пескоструйном аппарате типа Э-203. При очистке изолятора не рекомендуется применять острые стальные инструменты, так как при этом на его поверхности образуются царапины и неровности, способствующие в дальнейшем отложению нагара. Если очистку свечей сделать невозможно, а слой нагара велик, то следует свечи заменить новыми.

После зачистки необходимо проверить зазор между электродами при помощи круглого проволочного щупа. Для свечи зажигания А17ДВР он должен быть в пределах 0,7-0,85 мм. Плоским щупом определить зазор нельзя, так как на боковом электроде при износе образуется поверхность, близкая цилиндрической.

Проверка зазора между электродами свечи зажигания А17ДВР.

Регулировка зазора между электродами свечи должна производиться за счет подгибки бокового электрода. Никогда не следует подгибать центральный электрод свечи, так как это неизбежно приведет к появлению трещин в изоляторе свечи и к отказу.

Регулировка зазора в свече зажигания А17ДВР.

Установка свечи зажигания А17ДВР на двигатель, проверка исправности свечи при работающем двигателе, период замены свечей зажигания.

Свечи зажигания А17ДВР должны устанавливаться на место обязательно с прокладкой. Прокладка представляет собой не сплошную шайбу, а полую трубку, изготовленную из тонкого металла и рассчитанную на смятие при затяжке. Поэтому не следует при установке свечи прилагать чрезмерное усилие. Необходимо затянуть ее так, чтобы прокладка не была полностью сплющена. Полностью сплющенную прокладку рекомендуется заменить при очередном снятии свечей.

При отсоединении провода от нормально работающей свечи зажигания частота вращения коленчатого вала двигателя снижается. А при отсоединении провода от поврежденной свечи зажигания частота вращения остается неизменной. Свечи зажигания А17ДВР рекомендуется заменять через 30 000-50 000 километров пробега, в зависимости от условий эксплуатации машины и характера работы двигателя.

Свечи змз 405, 409 под индивидуальные катушки зажигания.

Тема статьи – свечи змз 409, 405. После того, как была написана статья про индивидуальные катушки зажигания, народ потребовал обновить статью про свечки нового образца. Напоминаю, что как правило, на двигатели Евро-0, Евро-2, с общими катушками зажигания ставились «толстые свечи», под 21 свечной ключ. На двигателях Евро-3 и далее, с индивидуальными катушками зажигания — «тонкие свечи», под 16 свечной ключ.

Какие свечи стоят с завода

Свечи змз 405, 409 с завода идут чешского производства, бренд Brisk. Не буду далее упоминать всуе данного производителя, скажу только одно. За всю мою «моторную практику», я никогда не мог поставить данным свечам ничего выше «тройки», по школьной системе оценок. Поясню. Когда двигатель «никакой», то есть как ЗМЗ вышедший с конвейера, данные свечи свое пребывание худо бедно отрабатывают. Но когда речь заходит о чем-то более серьезном: повышение степени сжатия, работа на газу, форсирование – начинаются проблемы. Неравномерная работа двигателя, пропуски зажигания итд. Посему, вариант менять заводские свечи, на такие же новые не рассматривается в принципе.

Свечи змз 405, 409, конкретика

линейка «тонких» свечей

1. Свечи Bosch. Данные свечи можно назвать «рабочей лошадкой». Идеальная замена заводской комплектации. Самое главное в них это соотношение цена-качество. Делаются они на заводе в России, поэтому цена за комплект сравнима с ценой «Brisk или наших свечей», а качество не в пример лучше. Замену данных свечей рекомендую делать вместе с заменой масла, то есть каждые 7-8 тыс км.
2. Свечи Denso, серия TT. Технология Twin Tip. Два никелевых электрода, диаметром 1.5 мм. По утверждению производителя эффективность работы почти как у старших сестер, иридиевых свечей. А цена при этом осталась, как у обычных. По практике применения не могу сказать, что после установки этих свечей, двигатели заработали по-другому, но вот ресурс их работы действительно выше нежели обычных, прежде всего потому что со временем не изменяется искровой зазор. Интервал замены в два три раза продолжительнее, по сравнению с обычными свечами.
3. Свечи Bosch, платиновая серия. Вокруг данных свечей ходит несметное количество слухов и мифов, в которых правды примерно половина. В чем на самом деле кайф, в так называемых платиноиридиевых свечах, кроме красивого дорогого названия. В ходе работы от одного электрода свечи до другого пробегает искра, и во время этого процесса из центрального электрода «выбивается» микрочастичка металла. Со временем это приводит к тому, что зазор между электродами увеличивается, до неприличных величин и энергии катушки уже подчас не хватает, чтобы держать хорошую равномерную искру. Поэтому электроды покрывают слоем редкоземельных металлов (платина, иридий) толщиной от 0,2 до 0,5 мм, в зависимости от покрытия. Как следствие этого, основным плюсом данных свечей является большой ресурс. Свечи змз 409, 405 этого типа, можно менять раз в 30-40 тыс км, при хорошем бензине и правильно работающем двигателе. Данные свечи сделаны на заводе в Германии.
4. Свечи Bosch, многоэлектродные свечи. В данном случае четырехконтактные. Плюс данных свечей — это опять же ресурс. Но есть еще приятный бонус – это уверенный запуск в холодную погоду. Причем, я выдаю это не как информацию, скопированную с рекламных сайтов, а как результат моих 20 летних «юннатских наблюдений»)). Физику не обманешь, и искра конечно бьет одна, а не четыре. И бегает она по самому короткому расстоянию, до ближайшего крайнего электрода. Когда центральный электрод «выбивается» с одной стороны, искра начинает бежать к другому электроду, который становится ближним. В северных районах и зимой, свечи змз 405, 409 данного типа, однозначно выигрывают у одно контактных. Интервал замены, по факту выработки центрального электрода. Но можно сказать, что примерно 15-20 тыс км. А иногда просто по «сезону». Данные свечи производятся в Германии.

Свечи змз 409, 405, установка

термопаста и головки с магнитами
Я являюсь приверженцем итальянской моторной школы, но эксплуатационники и механики, лучше всего из немцев. Почти во всех немецких мануалах, посвященных двигателям говорится, что для монтажа свечей накала дизелей и свечей зажигания бензиновых двигателей, необходимо использовать специальные термические пасты. И в ОБЯЗАТЕЛЬНОМ порядке это надо делать, когда гбц сделана из алюминия. Есть три типа паст. Медная, алюминиевая и керамическая. Я не стал размениваться и вот уже много лет, пользуюсь керамической пастой. Верхняя граница температуры, при которой она коксуется — 1400 градусов. Скорее с гбц будет капать расплавленный алюминий, чем на своем месте пригорит свеча. Паста не дешевая, но одного тюбика хватает очень-очень надолго, на несколько десятков замен свечей.

Момент затяжки. Он в обязательном порядке указан на коробочке со свечами. Сто раз я видел, как в папуас-сервисах свечи тянули, чуть ли не колесными воротками. Это просто вредительство. Самое главное, что надо понять в этом процессе. Если конструктивно, на свече, находится уплотнительное кольцо, при монтаже, оно не должно размазываться в лепешку. То есть, должно быть «деформированным», но не смятым до упора. Попробуйте один раз затянуть свечи с помощью динамометрического ключа, с нужным моментом, чтобы его запомнить «мышечной памятью». А потом уже можно делать данную операцию уже обычными ключами.

Инструмент. Когда свечи находятся в открытом доступе, как например на вазовской классике или на змз 402, то проблем нет никаких. Но вот когда речь идет и 16-клапанных двигателях, это уже другой вопрос. В частности свечи змз 405, 406, 409 стоят в глубоких колодцах, и свечные ключи должны быть уже специальные. Если вы частный механик или просто обслуживаете машину сами, купите профессиональную свечную головку с магнитом. Поскольку данная операция проводится не каждый день, можно взять инструмент производителя среднего класса. В
прайс листе они находятся в разделе «инструмент».
zmz-fr.ru

Конструкция

Эти детали могут быть самых разнообразных производителей, причем могут иметь разную конструкцию. Также свечи различаются между собой по материалам. По конструкции эти элементы делятся на двухэлектродные и многоэлектродные.

Так, в детали, которая оснащена двумя электродами – один центральный и один боковой электрод.

В отличии от многоэлектродного решения, на классическом изделии лишь один электрод, который в процессе эксплуатации выгорает либо ломается. В этом случае поможет только замена свечи зажигания. «Газель», на которой стоит многоэлектродный элемент, более устойчива к воздействию температур.

Алгоритм регулировки зажигания

Зажигание на триммере легко регулируется.

Снимите крышку с двигателя, открутив все болты, удерживающие ее. Например, на бензиновом скребке Patriot (Patriot) PT 2540 для снятия крышки необходимо открутить корпус воздушного фильтра и снять его с защелок с помощью отвертки с плоским жалом. После этого пластиковый корпус можно легко снять.

• С помощью отвертки ослабьте 2 болта (не откручивайте полностью), удерживая магнит.
• Поверните маховик так, чтобы магниты были сверху.
• Далее, чтобы правильно установить лучший зазор между маховиком и катушкой, можно использовать обычный визитная карточка или карманный календарь. Если у вас его нет под рукой, вы можете использовать лист бумаги формата А4, чтобы сложить зажигание, сложив его 2 раза (в результате вы получите толщину 4 листа). Эта толщина будет достаточной для получения оптимального зазора и регулировки зажигания. Вставьте визитку или бумагу между катушкой и магнитами.
• Магнитное поле притянет катушку к маховику. Удерживая магнит пальцами в этом положении, затяните крепежные болты.
• Удалить визитку. После этого зажигание на триммере будет отрегулировано.

  Материалы для производства

  В более доступных изделиях электроды изготовлены из медных или иттриевых сплавов. При всех своих достоинствах и цене эти детали слабо выдерживают высокие температуры и неустойчивы перед выгоранием.

  Более дорогие свечи изготовлены из платины. Из таких сплавов делаются и центральные, и боковые электроды. Этот металл имеет очень высокую устойчивость к коррозионным процессам. У них значительно выше показатели надежности и эффективности.





  Также, кроме материалов, при выборе очень важен такой параметр, как калильное число. Различают холодные и горячие детали. Что это такое? Это стандартная характеристика, по которой судят о времени достижения деталью калильного зажигания. Чем цифра выше, тем меньше будет элемент нагреваться.

  На что влияет свеча?

  Некоторые автолюбители уверены, что это не самый важный и отнюдь не значительный элемент в автомобиле.

  От того, насколько качественной будет искра, которая создается между электродами, зависят такие показатели, как качество, а также скорость, с которой будет сгорать рабочая смесь. Нужно ли говорить, что от этого зависят мощность и расход топлива автомобиля.

  Если искра будет недостаточной, а это может быть из-за неправильного зазора между двумя электродами, то часть горючего вылетит, что называется, в трубу и работы выполнять не будет. Еще по вине данной детали случаются пропуски зажигания. Это происходит из-за повреждений изоляционного слоя или же утери герметичности.

  Замена свечей зажигания («Газель 405» в том числе) для любого двигателя ЗМЗ поможет решить проблему с отсутствующей искрой. Однако разные производители выпускают модели, которые рассчитываются под конкретные условия эксплуатации. На одном моторе комплект новых деталей соответствующей модели может работать хорошо. А вот на другом искра может быть слабой, что повлияет на качество сгорания топлива.

  Причина в свечах. — бортжурнал УАЗ 3962 2000 года на DRIVE2

  Собрался прокатиться, завел все нормально поехал, метров через 200 заглох. Кое как завел вернулся начал выяснять причину.Первым делом посмотрел свечи, они все черные. Не стал их чистить купил новые А17 поставил поехал, а машина не тянет в небольшую горку кое как на 2-ой. Начал копать дальше передрал и прочистил карбюратор результат тот же. Поменял снова свечи на NGK N18 всё-таки в два раза дороже А17, результат не изменился.

  Проверил регулировку клапанов, померил компрессию по 8.5 – 9. Ну думаю наверное насос слабо качает не хватает топлива, взял ремкомплект поставил результат не меняется.

  Аналог А17 по калийному числу (NGK18)

  Пошел дальше перебрал почистил трамблер, поставил другую катушку, ничего не меняется. Да что ты будешь делать. Пошел к истокам с чего все началось ЗАМЕНА СВЕЧЕЙ. Покурил камасутру и выяснил, что на 417 мотор по 92 бензин свечи нужно А14 или их аналог по калийному числу. Поставил Finwhale F702 (аналог А14) все заработало прет как танк.

  Когда требуется замена свечи зажигания («Газель Бизнес»)

  Итак, неисправность определяют по симптомам. Так, если силовой агрегат плохо запускается, а процесс пуска проходит с затруднениями, то это сигнал о необходимости замены.

  Еще один симптом, который часто случается на агрегатах ЗМЗ-405, 406 и УМЗ-4216 – троение. Машина может дергаться, а тяга и мощность двигателя существенно снижаются. Повышенный в значительной мере расход топлива, выхлопные газы с большим содержанием углекислого газа, слабая динамика – все это также сигналы к замене.

  Если владелец своевременно обратит внимание на эти симптомы, то проблему можно решить простой заменой свечи. Если же ничего не делать, то итог будет печальным. В цилиндрах может случиться детонация. Она будет сопровождаться ударной волной, которая может спровоцировать детонацию заряда, что остался в цилиндре. Двигатель в результате сильно потеряет мощность, сильно пострадает коленчатый вал, а также шатуны и поршни.

  Рекомендации по замене

  Установка свежей запчасти в данном случае — процесс довольно простой, если делать все последовательно по инструкции. К сожалению, если «полетела» одна свеча зажигания, настоятельно рекомендуется заменить все остальные тоже, чтобы 409 мотор вашего УАЗ Патриота работал равномерно и не портил евро 4 выхлопную систему. Итак, что требуется сделать:

  • произвести демонтаж наконечника с уплотнителем, которые соединяются с модулем зажигания;
  • аккуратно, без рывков, с помощью свечного ключа вывинтить изделие до полного его извлечения из цилиндра;
  • если на изделии присутствуют какие-либо следы повреждений (сколы, трещины), пробоя изолятора и иных дефектов — следует заменить такой элемент.

  Периодически, например раз в 20 тыс. км, проверяйте свечи зажигания на предмет их откручивания. При длительной эксплуатации они могут «прикипать», тогда вывернуть их не повредив резьбу будет весьма проблематично.

  При визуальном осмотре обязательно обратите внимание на наличие или отсутствие нагара в рабочей области изделия. По оттенку налета можно многое сказать о том, как работал двигатель. Если налет черный, то это говорит о переобогащенной смеси в цилиндре (или «жоре» масла), белый оттенок, наоборот, свидетельствует о бедной смеси. Красный нагар — признак плохого топлива (с присадками). Нормальным считается легкий светло-коричневый нагар, это значит двигатель работает так, как положено.

  Проверка состояния свечей: цвет расскажет обо всем

  Чтобы эта деталь не сыграла с водителем злую шутку, необходимо регулярно осматривать состояние. Так, цвет цоколя поможет выявить неисправности в работе двигателя. Если зажигание в автомобиле установлено верно, а двигатель эксплуатировался на качественном бензине, цвет цоколя будет светло-коричневым.

  Если он черный, то могут наблюдаться пропуски искры из-за некоторых проблем в проводке или системе зажигания. Но еще это может свидетельствовать о проблемах в системе питания. Если наблюдается оранжевый пояс на изоляционном элементе, то деталь потеряла свою герметичность, поэтому требуется немедленная замена.

  Популярные зарубежные аналоги

  Немецкие свечи зажигания «Газель» (405 двигатель) «переваривает» хорошо. Также они подходят и на 406 агрегат. Среди популярных брендов — продукция Bosch с моделями W8D и WR8D, изделия от Brisk LR17Y или LR17YC. Также свечи для «Газели» выпускает Champion – это модели NR11Y и NR11YC. Еще один популярный бренд – NGK. У этого производителя для данных моторов подойдут модели BPR5E и BPR5ES.

  Если необходима свеча зажигания («Газель» 4216), то все представленные бренды и модели также подойдут и в этот двигатель. Главное, чтобы модель имела длинную резьбу.

  Малотоннажники семейства «Бизнес» впервые начали сходить с конвейера в 2010 году. Внешне машину выделяет интегрированная в бампер радиаторная решетка, которая может быть как выкрашенной в определенный цвет, так и неокрашенной. Новая линейка получила уникальную палитру. На деле же имеем вполне надежный автомобиль, поскольку основной причиной создания обновленной модели послужило усовершенствование технической стороны транспортного средства.

  Подбор свечей зажигания для автомобиля ГАЗель Бизнес с двигателем УМЗ 4216 на борту

  Заводские свечи зажигания для ГАЗель Бизнес на двигатель УМЗ 4216 – Brisk LR15YC. Впрочем, их можно и не найти. Тогда должную замену им могут составить другие резисторные аналоги:


  • DENSO W20EPR-U.
  • BERU 14R-7DU.
  • NGK BPR6ES.
  • BOSCH WR7DC.
  • А17ДВРМ.

  Отзывы владельцев ГАЗовских машин отмечают: свечки, поставленные с завода, окупают себя полностью. Их с лихвой хватает на 30 000 километров. Вторыми по популярности являются продукты компании BOSCH. Эти изделия тоже ходят долго. Неплохо показывают себя и другие перечисленные детали. А вот воспламенители с дорогостоящими электродами в виде платины и иридия хоть и ходят дольше, но своей цены на этом моторе не оправдывают.

  Коротко о двигателе УМЗ 4216

  Первые опытные партии моторов этого класса стали выпускаться в 2003 году. Десятью годами позже силовые установки стали соответствовать нормам ЕВРО-4. Несмотря на возраст техническая спецификация изделия вполне современна:

  • Максимальный потенциал – 106,8 л.с.
  • Суммарный объем – 2,89 литра.
  • Наибольшая тяга – 235,7 Нм. Достигается при нахождении стрелки тахометра в диапазоне 2 000-2 500 об/мин.

  Фирмой-изготовителем была предусмотрена расширенная гарантия. Она сохранялась даже при установке ГБО на автомашину. В базовом же варианте машина кушает 92-й бензин – это основной вид топлива. Вспомогательным признан 95-й – он тоже не вредит мотору.

  1. Алюминиевый блок с 4-мя чугунными гильзами.
  2. Четырехкамерная ГБЦ с 8-ю клапанами.
  3. ЭБУ – МИКАС с датчиками распредвала, коленвала, дроссельного узла, детонации, абсолютного давления.

  Алгоритм замены свечей зажигания на ГАЗели с мотором УМЗ 4216

  Смена поджигателей на этом изделии не вызывает сложностей. Достаточно иметь при себе только шестигранный свечной ключ на 21. Подготовительная программа включает только работу по обесточиванию автомобиля. Для ее выполнения достаточно демонтировать минусовую клемму АКБ.

  Технология замены свечей зажигания на машине ГАЗель Бизнес с двигателем УМЗ 4216 производится поступательно на каждом цилиндре. Она не сложнее, чем смена свечек на Lada Vesta и предусматривает такие действия:


  • Демонтировать высоковольтный провод, питающий «спичку».
  • Выкрутить воспламенитель.
  • Вкрутить новую деталь.
  • Подключить питающий провод.

  При осуществлении методики следует иметь в виду:

  • Замена производится на холодном ДВС.
  • Перед выкручиванием свечки нужно почистить поверхности вокруг нее, дабы грязь не попала в цилиндры.

  К сведению! Обязательно следует произвести диагностику свечи зажигания по внешнему виду, особенно на машинах с внушительным пробегом. Это поможет определить, здоров ли мотор или ему требуется прописать лечение.

  Состав и основы функционирования системы зажигания на двигателе УМЗ 4216

  Компоновка спроектирована стандартным образом. В основе – катушка. От нее на каждый цилиндр выведен высоковольтный провод. Подключается он к свечи зажигания. В целом узел не обслуживаемый, за исключением поджигателей – они меняются.

  Вторая обмотка имеет два контура. Один связан с воспламенителями 1-го и 4-го цилиндров, другой – 3-м и 2-м. По команде компьютера срабатывают сразу две свечи. Только одна это делает в рабочем такте (при сжатии смеси), а вторая – вхолостую, при выпуске продуктов сгорания.

  В системе предусмотрен сенсор детонации. Он позволяет компьютеру гибко реагировать на ситуацию в цилиндрах, вызванную появлением ударных волн из-за плохого бензина. Корректировка положения обуславливается изменением угла опережения зажигания.

  В итоге

  С завода на бензиновом двигателе УМЗ4216 автомашины ГАЗель Бизнес установлены свечи зажигания Brisk LR15YC. Должную им замену составят такие же, поскольку они отличаются неприхотливостью в течение 30 000-40 000 км. Не хуже поставили себя и аналоги от BOSCH, NGK, BERU, DENSO. Хороший вариант – отечественные А17ДВРМ.

  Замена элементов воспламенения довольно примитивна. Отключить массу, демонтировать провод, почистить пространство вокруг свечки и свечным ключом на 21 выкрутить ее. После – вкручивается новая деталь.

  Свечи зажигания А17ДВР предназначены для воспламенения рабочей смеси в цилиндрах двигателя. Свечи рекомендуется проверять после работы двигателя под нагрузкой. Работа двигателя на холостом ходу меняет характер нагара на конусной части изолятора свечи по которому можно сделать неправильные выводы о работе свечи зажигания.

  Свечи зажигания А17ДВР для двигателей ЗМЗ-406 и УМЗ-4216, осмотр, проверка, очистка, регулировка зазора, когда менять свечи зажигания.

  При проверке свечей зажигания следует иметь в виду, что внутри изолятора свечи в цепи центрального электрода установлено помехоподавительное сопротивление величиной 5000-10000 Ом. Вывертывать свечи следует только специальным (свечным) торцовым ключом, имеющимся в комплекте инструментов.

  При осмотре свечи зажигания А17ДВР особенно внимательно проверить, нет ли трещин на изоляторе, обратить внимание на характер нагара, также на состояние электродов и зазор между ними. Конусная часть изолятора свечи (юбка) не должна иметь нагара и трещин. Свечи зажигания, имеющие трещины изолятора, подлежат замене. Необходимо помнить, что при работе свечей на их «юбках» обычно образуется красновато-коричневый налет, который не мешает работе свечей, и такие свечи в чистке не нуждаются.

  Очистка свечи зажигания А17ДВР и регулировка зазора между электродами.

  Свечи зажигания А17ДВР с нагаром или оксидной пленкой подлежат тщательной очистке на пескоструйном аппарате типа Э-203. При очистке изолятора не рекомендуется применять острые стальные инструменты, так как при этом на его поверхности образуются царапины и неровности, способствующие в дальнейшем отложению нагара. Если очистку свечей сделать невозможно, а слой нагара велик, то следует свечи заменить новыми.

  После зачистки необходимо проверить зазор между электродами при помощи круглого проволочного щупа. Для свечи зажигания А17ДВР он должен быть в пределах 0,7-0,85 мм. Плоским щупом определить зазор нельзя, так как на боковом электроде при износе образуется поверхность, близкая цилиндрической.

  Проверка зазора между электродами свечи зажигания А17ДВР.

  Регулировка зазора между электродами свечи должна производиться за счет подгибки бокового электрода. Никогда не следует подгибать центральный электрод свечи, так как это неизбежно приведет к появлению трещин в изоляторе свечи и к отказу.

  Регулировка зазора в свече зажигания А17ДВР.

  Установка свечи зажигания А17ДВР на двигатель, проверка исправности свечи при работающем двигателе, период замены свечей зажигания.

  Свечи зажигания А17ДВР должны устанавливаться на место обязательно с прокладкой. Прокладка представляет собой не сплошную шайбу, а полую трубку, изготовленную из тонкого металла и рассчитанную на смятие при затяжке. Поэтому не следует при установке свечи прилагать чрезмерное усилие. Необходимо затянуть ее так, чтобы прокладка не была полностью сплющена. Полностью сплющенную прокладку рекомендуется заменить при очередном снятии свечей.

  При отсоединении провода от нормально работающей свечи зажигания частота вращения коленчатого вала двигателя снижается. А при отсоединении провода от поврежденной свечи зажигания частота вращения остается неизменной. Свечи зажигания А17ДВР рекомендуется заменять через 30 000-50 000 километров пробега, в зависимости от условий эксплуатации машины и характера работы двигателя.

  Двигателями ЗМЗ-405 и 406, а также агрегатом УМЗ-4216 укомплектованы автомобили «Газель». Эти моторы хорошо себя показали в составе коммерческих автомобилей. Но при всех достоинствах с данными установками случаются досадные поломки, такие как неисправности свечей. Очень важно знать, как диагностировать проблемы с ними и как проводится замена свечи зажигания («Газель»). Еще немаловажно знать, какие марки и бренды изделий применяются для этих автомобилей.

  Конструкция

  Эти детали могут быть самых разнообразных производителей, причем могут иметь разную конструкцию. Также свечи различаются между собой по материалам. По конструкции эти элементы делятся на двухэлектродные и многоэлектродные.

  Так, в детали, которая оснащена двумя электродами – один центральный и один боковой электрод.

  В отличии от многоэлектродного решения, на классическом изделии лишь один электрод, который в процессе эксплуатации выгорает либо ломается. В этом случае поможет только замена свечи зажигания. «Газель», на которой стоит многоэлектродный элемент, более устойчива к воздействию температур.

  Материалы для производства

  В более доступных изделиях электроды изготовлены из медных или иттриевых сплавов. При всех своих достоинствах и цене эти детали слабо выдерживают высокие температуры и неустойчивы перед выгоранием.

  Более дорогие свечи изготовлены из платины. Из таких сплавов делаются и центральные, и боковые электроды. Этот металл имеет очень высокую устойчивость к коррозионным процессам. У них значительно выше показатели надежности и эффективности.

  Также, кроме материалов, при выборе очень важен такой параметр, как калильное число. Различают холодные и горячие детали. Что это такое? Это стандартная характеристика, по которой судят о времени достижения деталью калильного зажигания. Чем цифра выше, тем меньше будет элемент нагреваться.

  На что влияет свеча?

  Некоторые автолюбители уверены, что это не самый важный и отнюдь не значительный элемент в автомобиле.

  От того, насколько качественной будет искра, которая создается между электродами, зависят такие показатели, как качество, а также скорость, с которой будет сгорать рабочая смесь. Нужно ли говорить, что от этого зависят мощность и расход топлива автомобиля.

  Если искра будет недостаточной, а это может быть из-за неправильного зазора между двумя электродами, то часть горючего вылетит, что называется, в трубу и работы выполнять не будет. Еще по вине данной детали случаются пропуски зажигания. Это происходит из-за повреждений изоляционного слоя или же утери герметичности.

  Замена свечей зажигания («Газель 405» в том числе) для любого двигателя ЗМЗ поможет решить проблему с отсутствующей искрой. Однако разные производители выпускают модели, которые рассчитываются под конкретные условия эксплуатации. На одном моторе комплект новых деталей соответствующей модели может работать хорошо. А вот на другом искра может быть слабой, что повлияет на качество сгорания топлива.

  Когда требуется замена свечи зажигания («Газель Бизнес»)

  Итак, неисправность определяют по симптомам. Так, если силовой агрегат плохо запускается, а процесс пуска проходит с затруднениями, то это сигнал о необходимости замены.

  Еще один симптом, который часто случается на агрегатах ЗМЗ-405, 406 и УМЗ-4216 – троение. Машина может дергаться, а тяга и мощность двигателя существенно снижаются. Повышенный в значительной мере расход топлива, выхлопные газы с большим содержанием углекислого газа, слабая динамика – все это также сигналы к замене.

  Если владелец своевременно обратит внимание на эти симптомы, то проблему можно решить простой заменой свечи. Если же ничего не делать, то итог будет печальным. В цилиндрах может случиться детонация. Она будет сопровождаться ударной волной, которая может спровоцировать детонацию заряда, что остался в цилиндре. Двигатель в результате сильно потеряет мощность, сильно пострадает коленчатый вал, а также шатуны и поршни.

  Когда менять?

  Производитель данных коммерческих грузовиков в технической документации указывает, что свечи зажигания на «Газель» (406 двигатель, 405 или любой другой на этих авто) должны быть заменены через 30-50 тыс. км.

  Время работы элементов зависит от множества различных факторов. Это и качество горючего, правильность регулировки зажигания, целостность и состояние электропроводки, а также отсутствие пробоев на корпус.

  Проверка состояния свечей: цвет расскажет обо всем

  Чтобы эта деталь не сыграла с водителем злую шутку, необходимо регулярно осматривать состояние. Так, цвет цоколя поможет выявить неисправности в работе двигателя. Если зажигание в автомобиле установлено верно, а двигатель эксплуатировался на качественном бензине, цвет цоколя будет светло-коричневым.

  Если он черный, то могут наблюдаться пропуски искры из-за некоторых проблем в проводке или системе зажигания. Но еще это может свидетельствовать о проблемах в системе питания. Если наблюдается оранжевый пояс на изоляционном элементе, то деталь потеряла свою герметичность, поэтому требуется немедленная замена.

  Как тестировать свечи?

  В процессе визуального осмотра деталей также рекомендуется проверять их работоспособность. Удобно и эффективно контролировать их работу, используя специальные стенды, которые позволяют проверить искрообразование под различным давлением.

  «Газель» и штатные свечи

  Итак, на «Газели» применяются свечи с длинной резьбой. В конструкции – центральный электрод, керамический изолятор, юбка и боковой электрод.

  Особенности свечей для «Газели»

  Главная особенность – зазор между двумя электродами. Он должен составлять 0,8 мм. Еще важно калильное число. Так, свеча зажигания («Газель» 406 или 405 в том числе) A14 рекомендуется для использования на слабофорсированных двигателях, где степень сажания небольшая. Свечи от ВАЗа на «Газель» просто не подойдут. В них увеличенный зазор. Он составляет 1 мм. Калильное число – 17. С ними будут пропуски зажигания и нестабильная работа.

  Популярные зарубежные аналоги

  Немецкие свечи зажигания «Газель» (405 двигатель) «переваривает» хорошо. Также они подходят и на 406 агрегат. Среди популярных брендов — продукция Bosch с моделями W8D и WR8D, изделия от Brisk LR17Y или LR17YC. Также свечи для «Газели» выпускает Champion – это модели NR11Y и NR11YC. Еще один популярный бренд – NGK. У этого производителя для данных моторов подойдут модели BPR5E и BPR5ES.

  Если необходима свеча зажигания («Газель» 4216), то все представленные бренды и модели также подойдут и в этот двигатель. Главное, чтобы модель имела длинную резьбу.

  Замена деталей для ЗМЗ-405 и 406

  Это простая операция, которая не потребует каких-либо серьезных инструментов или навыков.

  В посадочном месте наконечник держится на специальных заглушках. Для того чтобы демонтировать его, заглушка поддевается при помощи отвертки. Затем следует потянуть и сам наконечник.

  Прежде чем выкрутить свечу, следует осмотреть окружающее ее пространство.

  Осталось только вкрутить новые детали на место демонтированных. Если не удалось найти подходящие свечи зажигания, подбор по автомобилю «Газель» облегчит выбор. Перед установкой свечу проверяют на предмет наличия уплотнительного кольца. Также смотрят на наличие контактной гайки. Если ее нет, ее снимают со старой. Процесс замены обязательно нужно проводить последовательно. Порядок работ по замене свечей на двигателях УМЗ-4216 такой же и ничем не отличается от двигателей ЗМЗ.

  Итак, мы выяснили, как производится замена данных элементов на коммерческих автомобилях «Газель».

  Источник Источник http://fb.ru/article/243301/zamena-svechi-zajiganiya-gazel
  Источник http://toyota-chr2.ru/proizvoditeli-i-marki/svechi-zmz-406-karbyurator. html
  Источник Источник http://mastershuma.ru/zazor-svechej-gazel-4216/

Свечи на Газель в Екатеринбурге: 418-товаров: бесплатная доставка, скидка-10% [перейти]

Партнерская программаПомощь

Екатеринбург

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Вода, газ и тепло

Вода, газ и тепло

Мебель и интерьер

Мебель и интерьер

Сельское хозяйство

Сельское хозяйство

Все категории

ВходИзбранное

Свечи на Газель

Свеча Зажигания Газель Next Дв. А-274 Brisk Qr15lir-1 Iridium Premium Комплект арт. Q

В МАГАЗИНЕще цены и похожие товары

Катушка зажигания для ГАЗель, УАЗ Патриот, дв. 405 (на свечу)

В МАГАЗИНЕще цены и похожие товары

Комплект свечей зажигания (для а/м уаз, газель, волга дв. змз 402,410) УАЗ 040200370700800

В МАГАЗИНЕще цены и похожие товары

Катушка зажигания для ГАЗель, УАЗ Патриот, дв. 405 (на свечу) без наконечника

В МАГАЗИНЕще цены и похожие товары

Свеча Зажигания 3021 Газ Волга, Газель Змз 406,Suzuki Cervo,Jimny,F6a,F5a,F10a,G13a,G16a,F5a,F6a Denso арт. W16EPRU

ПОДРОБНЕЕЕще цены и похожие товары

Свеча Brisk а/м ОАО ГАЗ дв. 406, 405, 409 SILVER (газ.обор., резистор, серебр.эл., бл. 4 шт.)

ПОДРОБНЕЕЕще цены и похожие товары

Катушка зажигания индивидуальная (на свечу) ГАЗель, Соболь, Волга, УАЗ Патриот, Хантер ЕВРО-3 HF 750 315 HOFER

ПОДРОБНЕЕЕще цены и похожие товары

Комплект свечей зажигания Brisk для автомобилей ГАЗ с 406 двигателем Производитель: BRISK

ПОДРОБНЕЕЕще цены и похожие товары

Комплект свечей зажигания Finwhale для двигателей ЗМЗ 406 Тип: наконечник, Производитель: Finwhale

ПОДРОБНЕЕЕще цены и похожие товары

PATRON Свеча зажигания (Standard) GAZEL, VOLGA Производитель: PATRON

ПОДРОБНЕЕЕще цены и похожие товары

121-1386 Свечи Зажигания Gaz Gazelle, Sobol, Volga Дв. 406 Ween арт. 1211386 Производитель: Ween

ПОДРОБНЕЕЕще цены и похожие товары

Свечи DENSO W16TT Волга,Газель дв.405,406, VAG, BMW, Chevrolet, Daewoo, Honda, Hyundai, Kia

ПОДРОБНЕЕЕще цены и похожие товары

Свечи Зажигания Zmz 402 Gaz Gazelle, Sobol, Volga S1 Производитель: HOLA, Количество боковых

ПОДРОБНЕЕЕще цены и похожие товары

Свеча Brisk а/м ОАО ГАЗ дв. 406, 405, 409 SILVER (газ.обор., резистор, серебр.эл., бл. 4 шт.)

ПОДРОБНЕЕЕще цены и похожие товары

Прокладка клапанной крышки для а/м Газель двигатель 405,409 ЕВРО-3 в сборе (с упл.свеч.колодца) силикон (син/зел/красн)

ПОДРОБНЕЕЕще цены и похожие товары

Катушка зажигания двигатель 405,409 для а/м Газель 3302 ЕВРО-3 (на одну свечу) Производитель: СОАТЭ

ПОДРОБНЕЕЕще цены и похожие товары

Комплект свечей зажигания Finwhale для двигателей ЗМЗ 406 Тип: наконечник, Производитель: Finwhale

ПОДРОБНЕЕЕще цены и похожие товары

Свечи Зажигания Zmz 402 Gaz Gazelle/Sobol/Volga Hola S1 HOLA арт. S1 Производитель: HOLA,

ПОДРОБНЕЕЕще цены и похожие товары

Свеча Зажигания 4601 Газ Волга, Газель Змз 406 С Резистором Denso арт. W16TT4 Объем, л: 0.1, Вес,

ПОДРОБНЕЕЕще цены и похожие товары

Свеча зажигания для а/м Газель Next с двиг.УМЗ-А274 Evotech 2,7 КиТ Количество боковых электродов: 2

ПОДРОБНЕЕЕще цены и похожие товары

Свечи зажигания BRISK Classic N17 для Волга, Газель, 402, ГАЗ 53, ключ 21, 4 шт. в блистере

ПОДРОБНЕЕЕще цены и похожие товары

122-1382 Свеча Зажигания Gaz Gazelle, Sobol, Volga Ween арт. 1221382 Производитель: Ween

ПОДРОБНЕЕЕще цены и похожие товары

Свечи зажигания Газель, дв.405, 4216, УАЗ дв.409 Евро 3, ключ D16, DENSO, к-т 4шт, Q20PR-U11#43008#4

ПОДРОБНЕЕЕще цены и похожие товары

Катушка зажигания (на свечу) для а/м ГАЗ/УАЗ ГАЗель/Патриот (05-) (SC 0307)

ПОДРОБНЕЕЕще цены и похожие товары

Свечи А-14ДВР APS Волга Газель с резистором блистер Тип: резистор

ПОДРОБНЕЕЕще цены и похожие товары

Электрическая цепь газель 406 инжектор.

Электросхема газель. Технические аспекты зимней эксплуатации

Эти знания помогут при необходимости отремонтировать проводку и найти неисправность. Несмотря на то, что автомобили отечественного производства не оснащены таким количеством устройств и приспособлений, как автомобили импортного производства, их схемы также достаточно сложны. Что представляет собой схема электропроводки ГАЗ-3110, какие неисправности для нее характерны и что нужно знать о профилактике – читайте в этой статье.

[Скрыть]

Схема электрическая

Особенности электрооборудования

Включает в себя следующие подсистемы:

• система запуска двигателя;
• зажигание, в состав которого входит распределитель, свечи зажигания, катушка и т.д.;
• наружное освещение автомобиля, включая противотуманную оптику, световую сигнализацию и поворотники;
• приборная панель;
• освещение салона, а также все устройства, установленные в нем;
• система отопления — печь;
• стеклоочиститель в сборе;
• Устройство корректора фар;
• система управления двигателем микропроцессорная;
• монтажный блок предохранительных устройств.

Фотогалерея «Схемы подключения подсистем»

Возможные неисправности проводки

Какие неисправности в работе проводки ГАЗ 31105 с двигателем Крайслер, ГАЗ 31029 или любой другой модели могут возникнуть:

1. Отсутствие контакта. Такая неисправность может быть связана с обрывом электропроводки, окислением выводов или их подгоранием. Если окислился контакт, то его необходимо зачистить, если оборвался провод, то его необходимо восстановить, если причина кроется в подгорании, то сначала нужно устранить проблему перенапряжения. Вполне возможно, что разъем просто выпал из гнезда, такое часто бывает при плохой фиксации штекера и постоянной езде по неровностям дороги.
2. Разряд батареи. Эта проблема чаще всего возникает в холодное время года – на морозе аккумуляторы больше всего подвержены разрядке. Если это произошло в теплое время года, то нужно проверить заряд аккумулятора, уровень и плотность электролита, а также корпус на наличие повреждений.
3. Обрыв цепи. Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера. Обрыв нужно устранить заменой провода, а замененный провод нужно еще и обмотать изолентой – это создаст дополнительный слой изоляции. При прокладке проводов следите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и обрыву.
4. Перегорание предохранительного элемента. Эта проблема наиболее актуальна для автомобилей, в бортовой сети которых возникают скачки напряжения. Если скачки напряжения ощутимы, то предохранитель просто не выдержит нагрузки, что приведет к его выходу из строя.

Профилактика электропроводки

Что нужно знать о профилактике электросети:

1. Не используйте самодельные предохранители для монет, кусков провода и т.п. Такая проблема может привести к короткому замыканию, в более тяжелых случаях это может спровоцировать пожар.
2. Помните, что автомобильный аккумулятор нуждается в периодическом обслуживании. Аккумулятор следует подзаряжать не реже одного раза в год, а также диагностировать плотность рабочей жидкости в банках и ее уровень. Если вы заметили, что электролита в банках мало, то необходимо восполнить его уровень.
3. Если вы устанавливаете противоугонную систему, видеорегистратор и другие устройства самостоятельно, то позаботьтесь о том, чтобы проводное соединение было качественным и надежным.
4. Если обнаружены неисправности в работе электрооборудования, то их необходимо устранить в кратчайшие сроки. При необходимости обратитесь к электрику.

Работа всех электрических компонентов в автомобилях зависит от состояния электропроводки и источников тока. Владельцам отечественного коммерческого транспорта особенно пригодится умение читать и разбираться в электрической схеме Газели, учитывая возраст и состояние многих из этих автомобилей.

[Скрыть]

Симптомы неисправностей

Признаками проблем с электрикой автомобилей Газель являются отказы различных систем, например, системы отопления или сигнализации. Если проверка и замена предохранителей, защищающих этот участок цепи, не помогает, значит, проблема кроется непосредственно в проводке. На неисправность проводки также указывает повторное перегорание установленной новой плавкой вставки.

Типичные «симптомы»:

1. Двигатель не запускается. Если не работает стартер и тускло светятся лампы на приборной панели, то причина в разряженном аккумуляторе. Если лампы горят нормально, но стартер не работает, то причину проблемы следует искать в проводке. При работающем стартере и отсутствии вспышек в цилиндрах причиной может быть повреждение электрических цепей системы зажигания. Неисправность можно исправить зарядкой аккумулятора или заменой поврежденных элементов.
2. Горящая лампочка зарядки бортового аккумулятора при устойчиво работающем двигателе свидетельствует о проблемах в электрической цепи генератора или обрыве приводного ремня. В автомобилях Газель есть вольтметр, измеряющий напряжение в бортовой сети. О работе генератора можно судить по показаниям этого прибора. При возникновении таких проблем потребуется замена ремня или капитальный ремонт генератора с заменой сгоревших элементов.
3. Появление запаха гари свидетельствует о перегреве элементов электропроводки, который может возникнуть из-за повреждения изоляции. В этой ситуации необходимо проверить состояние предохранителей и прозвонить тестером все участки цепи для определения места КЗ. Для ремонта потребуется заменить поврежденные участки цепи и уложить их таким образом, чтобы исключить повторное перетирание.
4. Нестабильная работа осветительных приборов свидетельствует о коротком замыкании в цепи. Если лампы слишком яркие или пульсируют ритмично, причину нужно искать в вышедшем из строя регуляторе напряжения, установленном на генераторе. Замена регулятора производится на снятом генераторе. Параллельно можно проверить состояние щеток и коллектора.
5. Разорванные участки цепи. Это возможно из-за окисления и гниения контактов или проводов. В случае полного выхода из строя системы электропитания проверьте состояние аккумуляторной батареи и клемм на ней. Когда контакты на аккумуляторе окисляются, они не могут пропускать большой ток. При этом могут работать элементы подсветки, магнитола, дворники. Но при попытке завести все лампочки гаснут. Проблема решается зачисткой и подтяжкой контактов.

Электросхема Газель с карбюратором

Ниже представлена ​​типовая электросхема машин выпуска с 1995 по 2003 год с карбюраторными моторами моделей ЗМЗ 402, ЗМЗ 421 и ЗМЗ 406. В зависимости от модели машины (ГАЗ 3302, 33021, 2705 и др.) могут быть отличия в схемах электрооборудования.

Электрическая схема машин с карбюраторными двигателями ЗМЗ 402 и ЮМЗ 421

Расположение узлов и проводки на электрической схеме Газели:

1. В1 — электронный датчик измерения давления масла в двигателе.
2. B2 — вспомогательный датчик, сигнализирующий о чрезмерно низком давлении в системе смазки. Работает совместно с контрольной лампой, установленной на комбинации приборов (H7).
3. В5 — индикация падения уровня жидкости в бачке гидропривода тормозов. При падении уровня ниже критического включается лампа на комбинации приборов (Н56), которая также является сигнализатором затянутого ручного тормоза.
4. B7 — термодатчик, контролирующий температуру жидкости в системе охлаждения.
5. В8 — датчик включения сигнализатора перегрева двигателя. Включает в себя лампу H8, установленную в комбинации приборов.
6. В12 — прибор для измерения уровня топлива в баке.
7. B68 — датчик распределителя.
8. D4 — управление экономайзером холостого хода.
9. Е1 и Е2 — фары на левой и правой сторонах кузова. В состав фар входят передние фонари (обозначены на схеме Н62 и Н63) и лампы основного света (Н64 и Н65). Лампы имеют нити накала дальнего (Н64-1 и Н65-1) и ближнего (Н-64-2 и Н65-2) света, питающиеся по отдельным цепям.
10. Е7 и Е8 — головные указатели поворотов, устанавливаемые рядом с фарами (с левой и правой стороны автомобиля).
11. E9 и E10 — дополнительные указатели поворота, устанавливаемые на передние крылья.
12. Е16 — система освещения салона кабины водителя и пассажира.
13. Е17 — подсветка внутреннего объема грузового отсека (используется на бортовом грузовике и фургоне).
14. Е27 и Е28 — комбинированные фонари на заднюю часть рамы или кузова, включая стоп-сигнал (Н74 и Н75), указатель поворота (Н78 и Н79), габаритный огонь (H76 и H77), противотуманный фонарь (H70 и H71) и индикатор включения задней передачи (H72 и H73).
15. Е30 и Е64 — два плафона подсветки заднего номерного знака.
16. Е35 — Подкапотная лампа.
17. Е59 — прикуриватель в кабине.
18. E65 — система освещения второго ряда пассажирских сидений (используется только на автомобилях с двухместной кабиной). В автобусах к этой цепи подключено несколько плафонов.
19. F1, F2, F3 и F4 — свечи, устанавливаемые в цилиндры.
20. F41, F42 и F43 — три монтажных блока предохранителей и реле.
21. G1 — генератор, установленный на двигателе.
22. G2 — аккумулятор.
23. Н1 — рупор.
24. H6 — зуммер в панели приборов.
25. Н16 — сигнализаторы указателей поворота, расположенные на комбинации приборов. Кроме того, имеются сигнализатор аварийного остатка топлива (обозначен на схеме как h29), индикаторы дальнего света (h30) и габаритов (H59).
26. H66-H69- четыре маленькие лампочки для освещения комбинации приборов.
27. К1 — реле включения стартера.
28. К3 — реле выбора режима работы мотора стеклоочистителя.
29. К12 — прерыватель поворотников.
30. К13 — концевой выключатель сигнальной лампы активированного стояночного тормоза.
31. К16 — переключатель.
32. М1 — электродвигатель пуска двигателя (стартер).
33. М2 — электродвигатель привода вентилятора отопителя.
34. М4 — электродвигатель привода щеток стеклоочистителя.
35. М5 — привод насоса омывающей жидкости.
36. М20 — дополнительный электронасос для расширенной системы отопления (используется на грузовых автомобилях и автобусах). Работает совместно с выключателем, обозначенным на схеме как S65.

37. М38 и М39 — электрические корректоры положения фар.
38. Р1 — Комбинация приборов в составе спидометра (на схеме Р2), тахометра (позиция Р3), вольтметра бортовой сети (на схеме Р5), указателя температуры жидкости в системе охлаждения (позиция Р6), индикатор параметров давления в системе смазки (на схеме Р7) и индикатор количества топлива в баке (позиция Р8).
39. R1…R4 — резисторы помехоподавляющие в высоковольтных проводах.
40. R12 — сопротивление регулировки скорости вращения двигателя вентилятора отопителя.
41. S1 — активация зажигания (в замке).
42. S3 — выключатель дополнительного освещения дополнительного ряда сидений (для автомобилей с двойной кабиной).
43. S5 — выключатель аварийной световой сигнализации.
44. S6 — переключатель ступеней сопротивления, предназначен для регулировки скорости вращения вентилятора отопителя.
45. S9 — Подрулевой переключатель указателей поворота.
46. S12 — подрулевой рычаг переключения режимов работы системы очистки стекол.
47. S13 — дистанционное отключение аккумулятора от бортовой сети.
48. S18 — выключатель нитей накала противотуманных фар, установленных в задних фонарях.
49. S29 — Концевой выключатель лампы заднего хода.
50. S30 — Концевой выключатель сигнальных ламп тормозов.
51. S36 — сигнализатор.
52. S39 — головной переключатель режимов работы наружного освещения.
53. S52 — выключение лампы стояночного тормоза.
54. S72 — управление режимами работы экономайзера.
55. У1 — магнитофон или радиоприемник.
56. Т1 — катушка зажигания.
57. V2 — транзисторный переключатель режимов работы системы зажигания.
58. Х1 — розетка для включения вилки переносной лампы.
59. Y3 — клапан с электромагнитной катушкой на карбюратор.

Схема электрооборудования Газель с инжектором

После рестайлинга 2003 года в электросхеме Газели произошли изменения, связанные с применением новых приборов контроля и управления, а также расширением номенклатуры силовых установок. Ниже представлена ​​схема машины с инжекторным двигателем ЗМЗ 405. Электропроводка машин может иметь варианты (в зависимости от моторов, года выпуска и кузова).

Схема Газель с двигателем ЗМЗ 405 (соответствие Евро 2)

1. Б1 — Измеритель данных датчика давления масла.
2. B2 — электронный датчик включения сигнализации аварийного низкого давления масла.
3. В5 — механизм измерения уровня жидкости в бачке привода тормозов.
4. B7 — прибор для измерения температуры жидкости в системе охлаждения. Работает совместно с сигнальной лампой, которая включается отдельным датчиком управления (на схеме Б8).
5. В12 — измерение уровня топлива. На некоторых автомобилях (например, ГАЗ 33027) возможно использование второго бака, в котором установлен второй датчик (обозначен на схеме как В13).
6. В46 — датчик измерения скорости движения.
7. Б57 — дополнительный датчик включения электромагнитной муфты привода вентилятора (используется на некоторых машинах с карбюраторными двигателями ЗМЗ 402 или УМЗ 421). Сигнал с датчика поступает на отдельный контроллер, обозначенный на схеме кодом D28.
8. D7 — дополнительный модуль управления антиблокировочной системой тормозов в приводе тормозов (практически не встречается на старых автомобилях).
9. D21 — блок переключателей для управления температурой и направлением потока системы отопления.
10. Д27 — реостат для регулировки степени накала ламп комбинированной подсветки.
11. Е1 и Е2 — фары. Фары включают габаритный (обозначен на схеме как Н62 и Н63), ближний (лампы Н98 и Н99) и дальний (лампы Н200 и Н201) свет. В рестайлинговых фарах поворотники интегрированы в блок-фару (лампы х202 и 103).
12. Е9 и Е10 — дополнительные боковые поворотники.
13. Е16 — панель освещения сидений водителя и пассажира.
14. Е18 и Е19 — дополнительные плафоны (используются только на фургонах). На автобусах используются три плафона — один с правого борта (Е20) и два с левой (Е60 и 61). Освещение управляется переключателями, обозначенными S62 и S63.
15. E27 и E28 — комбинированные задние фонари. Фонари включают габариты (обозначены на схеме как Н76 и Н77), противотуманные фары (положение Н70 и Н71), заднего хода (лампы Н72 и Н73), лампы торможения (на схеме Н74 и Н75) и поворотников (лампы Н78 и Н79).).
16. Е30 и Е64 — система подсветки номера.
17. Е35 — лампа освещения моторного отсека.
18. Е59 — прикуриватель.
19. E63 — дополнительная накладка для подсветки подножки сдвижной двери (на фургонах и автобусах).
20. Е65 — вспомогательная лампа освещения второго ряда сидений (касается только грузового и пассажирского исполнений).
21. E71 — Коробка системы освещения на панели приборов.
22. F1-F4 — система зажигания (свечи).
23. F41 — блок предохранителей моторного отсека.
24. F42 и F43 — два блока предохранителей и реле в панели приборов.
25. G1 и G2 – основные источники тока (генератор и батарея соответственно).
26. h2 и h3 — двухцветные рожки (низкий и высокий).
27. К1 — стартерный пуск.
28. КЗ — блок управления очисткой стекол.
29. К7 — реле звукового сигнала.
30. К12 — управление поворотниками.
31. К13 — выключатель сигнализации стояночного тормоза.
32. К16 — дистанционный деактиватор аккумуляторов (относится только к автобусам). Устройство управляется с помощью кнопки S13.
33. К40 — управление фарами.
34. М1 — стартер.
35. М2, М4 и М8 — электродвигатели вентилятора отопителя, насоса стеклоочистителя и омывателя.
36. М8 — электронасос контура дополнительного отопителя (только для автобусов и грузовых автомобилей с двухрядной кабиной). Он установлен совместно со вторым радиатором и вентилятором на нем, который приводится в движение двигателем М20.
37. М38 и М39 — электрические корректоры наклона фар. Они управляются регулятором S116.
38. М43 — электропривод крана основного отопителя.
39. P2 — электронная комбинация приборов.
40. R12 и R13 — сопротивления переключения скоростей вентиляторов основного и дополнительного отопителей.
41. S1 — активация системы запуска и электронных устройств.
42. S3 — выключатель дополнительного освещения второго ряда (только грузопассажирский вариант).
43. S5 — тревога.
44. S6 — управление насосом и двигателем системы отопления.
45. S9 — переключатель режимов работы поворотников и фар.
46. S12 — выбор режимов работы стеклоочистителя.
47. S29 — концевой выключатель фонарей заднего хода.
48. S30 — концевой выключатель педали тормоза.
49. S39 — выключатель света.
50. S52 — концевой выключатель рычага стояночного тормоза.
51. S54 — тест системы сигнализации.
52. S60 — Концевой выключатель освещения бардачка.
53. S62 и S63 — управление освещением салона автобуса.
54. S73 — Переключатель скорости вращения вентилятора дополнительного отопителя (автобус и грузопассажирская Газель).
55. У — магнитола.

На карбюраторных машинах с двигателями ЗМЗ 402 и УМЗ 421 имеются дополнительные цепи:

• R1-R4 — свечная система гашения резисторов;
• Д4 — система управления экономайзером карбюратора;
• В68 — датчик системы распределения импульсов зажигания;
• S72 — управление системой экономайзера;
• Т1 — стандартная катушка зажигания;
• В1 — регулятор уровня зарядного напряжения;
• В2 — переключатель по транзисторной схеме;
• YЗ — клапан экономайзера на карбюраторе;
• Y48 — электромагнитная муфта привода вентилятора (на деталях машин).

После очередного рестайлинга в 2010 году в серию пошла Газель с торговым обозначением Бизнес. Схема электрооборудования базового ГАЗ 3302-216 с двигателем УМЗ 4216 (Евро 3) состоит из отдельных жгутов, разводка которых приведена ниже.

Провода и блоки ЭБУ Газель Бизнес

1. Электроклапан улавливания паров бензина.
2. Датчик дроссельной заслонки.
3. Указатель температуры двигателя.
4. Муфта привода вентилятора.
5. Модуль управления холостым ходом.
6. Генератор.
7. Индикатор падения давления масла ниже аварийного уровня.
8. Общая катушка зажигания.
9. Свечи.
10. Измеритель давления и температуры воздуха на входе в фильтр.
11. Датчик положения распредвала.
12. Датчик положения коленчатого вала.
13. Разъем жгута проводов лямбда-зонда.
14. Лямбда-зонд.
15. Датчик неровностей дороги.
16. Датчик детонации.
17. Разъем жгута проводов форсунки.
18. Форсунки впрыска.

Ремонт цепи включения сцепления показан в видео с канала Гараж АвтоХлам.

Передняя проводка кабины крепится к жгуту ECM на разъемах.

Передняя подвеска

1. Фара.
2. Стартер.
3. Аккумулятор.
4. Монтажный блок для реле и предохранителей.
5. Генератор.
6. Фара.
7. Система привода стеклоочистителя.
8. Блок жгута проводов стеклоочистителя.
9. Освещение моторного отсека.
10. Низкий клаксон.
11. Насос омывателя.
12. Блок первого жгута АБС.
13. Указатель уровня тормозной жидкости.
14. Блок второго жгута системы АБС.
15. Управление стартером.
16. Высокий клаксон.
17. Клапан трубопровода отопителя.
18. Блок жгута проводов привода крана.
19. Насос заднего отопителя (для автобусов и грузовых автомобилей).
20. Блок жгута проводов блока управления двигателем.
21. Аналогично.
22. Аналогично.
23. Подключение заднего жгута проводов.
24. Аналогично.
25. Блок жгута проводов приборной панели.
26. Аналогично.
27. Разъем контроллера управления двигателем.

Для приборной панели используется отдельный жгут проводов.

Проводка панели приборов Газель Бизнес, часть 1

Жгут правого рычага подрулевого модуля.

Заземление.

Левый разъем аудиодинамика.

Привод зеркала заднего вида на правую дверь.

Жгут проводов этого зеркала.

Аналогично.

Соединение проводки на потолке кабины.

Жгут верхнего динамика.

Аналогично.

Система освещения порога двери.

Соединитель нижнего жгута.

Вентилятор второго отопителя.

Сопротивление.

Концевой выключатель задней передачи.

Определитель скорости.

Концевой выключатель ручного тормоза.

Электрический разъем на левой двери.

Разъем проводки зеркала на левой двери.

Привод зеркала заднего вида на левой двери.

Подсветка справа.

Аналогично слева.

Лампы дополнительного освещения салона (автобус).

Аналогично.

Блок реле и предохранителей в панели приборов.

Регулятор обогрева зеркал.

Контроллер ближнего света.

Контроллер дальнего света.

Контроллер звукового сигнала.

Контроллер системы отопления.

Контроллер очистки стекла.

Резерв.

Блок предохранителей.

Регулятор освещения.

Контроллер системы микроклимата.

Электронный щиток приборов.

Демпферы в каналах подачи воздуха к окнам и к ногам водителя и пассажира.

Дефлектор дисков в панели.

Центральный клапан в канале микроклимата.

Заслонка рециркуляции.

Дополнительная розетка.

Прикуриватель.

Вентилятор системы микроклимата.

Регулятор скорости отопителя.

Подсветка в бардачке.

Концевой выключатель подсветки.

Освещение кабины.

Концевой выключатель на рычаге педали тормоза.

Радиоразъем № 1.

Радиоразъем № 2.

Резерв.

Переходный соединительный жгут.

Жгут системы микроклимата.

Для машин с АБС доступен отдельный жгут проводов.

Задний жгут проводов

1. Соединительный разъем.
2. Аналогично.
3. Забор топлива из бака.
4. Соединение проводки правого заднего фонаря.
5. Аналогично для левого борта.
6. Фонарь справа.
7. Фонарь слева.
8. Подсветка вывески.

В случае установки на Газель дизельного двигателя Cummins немного изменена обвязка моторного отсека и кабины. Вместо свечей зажигания установлены свечи накаливания для упрощения запуска двигателя при низких температурах. Кроме того, есть дополнительные цепи для педали газа и дополнительный автономный отопитель.

Схема электрооборудования автомобиля ГАЗ 3110 не отличается особой сложностью, но может быть разной в зависимости от типа установленного двигателя. Схема ГАЗ 3110 несколько сложнее, так как она оснащена электронной системой управления двигателем.

Схема системы зажигания двигателя ГАЗ 3110

Автомобили с другим подкапотным жгутом, и ДВС не имеет многих датчиков, те, что установлены на 406-м двигателе.

Как и в любом автомобиле, схема электропроводки ГАЗ 3110 имеет проводку автомобиля с разъемами, различными реле и датчиками, предохранителями, приборами, а также источниками и потребителями энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

На нем установлен электронный спидометр. Следует отметить, что прежний спидометр оснащался механическим приводом (тросовым). Также, в отличие от 31029, у 3110 есть тахометр.

А вот на автомобиле ГАЗ новый прибор сразу без проблем работать не может, в связи с чем возникали различные проблемы со спидометром и тахометром.

Тахометр в первых моделях имел следующий недостаток — дрожала стрелка прибора, показывающая количество оборотов. В дальнейшем производитель доводил прибор до ума, а владельцам первых автомобилей приходилось своими руками устранять недостатки — впаивать в цепь тахометра добавочный резистор.

Тахометр от Волги 3110

После 1999 года на машинах эта проблема исчезла. Нужно еще сказать, что производители устройств для Волги были разные — их выпускали во Владимире и в Риге.

Генератор

Генератор предназначен для выработки тока, необходимого для питания всех потребителей электроэнергии в автомобиле. В зависимости от модели двигателя на «Волгу» устанавливались разные генераторы. Мотор ЗМЗ 402 оснащен генератором на 65 Ампер, а вот двигатель внутреннего сгорания ЗМЗ 406 имеет другие генераторы, и они тоже выдают разные токи — от 72 до 120 Ампер. Основными производителями электрооборудования для Волги являются СтартВольт, Прамо, ЛКД, КАТЭК, Динамо.

Стартер

С помощью стартера запускается двигатель, и от его исправности зависит, поедет машина или нет. Для двигателей 3110 доступны стартеры многих производителей, и они также различаются по мощности.

Так выглядит стартер на автомобиль Волга 3110

Для ЗМЗ 402 существует множество типов пусковых устройств двигателя по мощности, но в основном они делятся на большие и малые. Малый стартер имеет среднюю мощность около 1кВт, большой — от 1,5 до 1,8кВт. Также есть много разных производителей. Наиболее известны стартеры марок БАТЭ (Республика Беларусь), КАТЭК, ЛКД, ФЕНОКС, ПРАМО, ЗМЗ КЕНО.

Сегодня автомобили Газель используются во многих отраслях современного бизнеса. Для обеспечения работоспособности автомобиля необходимо обращать внимание не только на исправность основных узлов и агрегатов, но и на . Из этого материала вы узнаете все, что нужно знать о проводке и ее неисправностях.

[Скрыть]

Симптомы неисправностей

Различают несколько видов состояния электроцепи в автомобилях Газель 405 евро 2, 402, 406, 4216, 2705, 3302 или бизнес дизель:

1. Двигатель не запускается. Автомобиль не может выполнять свою основную функцию при неработающем двигателе. Либо бизнес дизель, 402, 406, 405 евро 2, 4216, 3302, 2705 поврежден, либо один из узлов или механизмов автомобиля вышел из строя.
2. Двигатель автомобиля запускается, но электрооборудование работает со сбоями или с перебоями.

В том случае, если в результате попытки запуска двигателя агрегат не запускается, но в двигатель поступает топливо, то, скорее всего, проблема кроется в электрооборудовании:

1. В том случае, если автомобиль оборудован карбюратором, в первую очередь следует обратить внимание на диагностику высоковольтных кабелей и свечей. Кстати, довольно часто на старых автомобилях «Газель» с карбюратором на практике доставляют неудобства водителю. Если высоковольтные кабели исчерпали свой срок службы, двигатель будет работать некорректно. Так что сначала проверьте их. Не лишним будет проверить работоспособность трамблера и катушки на Газели с карбюратором. Помимо высоковольтных проводов можно провести диагностику по электрической схеме в подкапотном пространстве.
2. В случае инжектора ситуация несколько иная. Конечно, повредить могут и высоковольтные провода, но в первую очередь нужно обратить внимание на электрооборудование. В частности, вас интересует система управления двигателем. В том случае, если система управления форсунками не сможет правильно обрабатывать импульсы, поступающие от регулятора, то в результате она не сможет отдавать команды остальным узлам и механизмам. Соответственно начнутся перебои в работе двигателя.

Электропроводка моторного отсека

Как показывает практика, в большинстве автомобилей Газель бизнес-класса дизель, 402, 406, евро 2 405, 3302, 2705 и др. Причинами поломок являются закисшие или подгоревшие контакты. В данном случае речь идет о контактах в замке зажигания. При неработающем замке зажигания или блокировке в салоне автомобиля как минимум не сможет работать освещение. Также неисправное электрооборудование может привести к неработоспособности омывателей, вентиляторов, дворников и т. д.

Типы силовых агрегатов

Производитель Газелей бизнес-дизеля, 402, 405, 406, 2705, 3302 и др. моделей — Горьковский автомобильный завод.

Первоначально при производстве и сборке транспорта использовались два типа двигателей:

• карбюраторные двигатели производства УМЗ;
• Двигатели инжекторные и карбюраторные производства ЗМЗ (Заволжское предприятие).

Суть данного подхода заключалась в модернизации и унификации силовых агрегатов бизнес дизельных моделей 402, 405, 406, 2705, 3302 и др. с автомобилями УАЗ и Волга. Разумеется, в случае с грузовиками схема была переработана.

Для отдельных типов моторов применялась другая схема:

1. В автомобилях с инжектором ДВС работа системы воспламенения топливной смеси изначально была более требовательной. Такие агрегаты оснащались элементами электронного зажигания, блоками управления впрыском. Безусловно, в таких агрегатах большую роль играет качество топлива.
2. Что касается карбюраторов, то такие варианты сегодня считаются более традиционными, но и они имеют определенные особенности. Конечно, схема подключения в карбюраторных моторах отличается от инжекторных.

Помимо основных моделей 402, 405, 406, 2705, 3302 и других, с 2001 года производитель начал выпускать версию под названием «бизнес-дизель». В случае с дизелем схема подключения также претерпела определенные изменения. В частности, такие транспорты стали оснащаться более мощным стартером, аккумулятором и генератором (видео МИСТЕРА БОРОДА).

Причины поломки

Если вы владелец автомобиля Газель, то электрическая схема вам в любом случае пригодится. Хотя бы для того, чтобы при необходимости можно было обнаружить те или иные поломки, вызванные использованием некачественного топлива.

Причиной неработоспособности электроприборов могут быть экстремальные климатические условия:

1. К суровым климатическим условиям относятся сильные морозы. С наступлением морозов нагрузка на электрическую цепь автомобиля возрастает, и тип мотора – карбюраторный или инжекторный – здесь не имеет значения. Нагрузки на электрооборудование особенно заметны при утреннем пуске мотора.
2. Независимо от времени года и типа двигателя внутреннего сгорания каждый водитель может столкнуться с перебоями в работе системы впрыска. При использовании некачественного бензина или дизельного топлива могут возникнуть неисправности системы воспламенения горючей смеси. Чтобы избежать подобных проблем, необходимо использовать качественное топливо.
3. Автовладелец Газели может столкнуться с другими видами поломок и неисправностей. Это могут быть короткие замыкания, отслоение контактов на приборах, появление коррозии. Все эти недостатки вызваны некачественной сборкой или неправильным ремонтом автомобиля.

Выход

Вывод один — изменению способствовало появление новых модификаций в семействах Газелей. Появление неисправностей в работе электроцепи может сказаться на функциональности автомобиля. Поэтому время от времени необходимо проводить диагностику работоспособности электроприборов.

Видео «Ремонт электрики Газели»

Каждый автомобиль снабжен электрической схемой, на которой указаны все приборы и оборудование, используемые в автомобиле, а также схемы подключения. Исправность проводки очень важна для любого транспортного средства, так как ее повреждение может значительно осложнить эксплуатацию автомобиля. Какие элементы включает схема электропроводки Газели, какие неисправности для нее характерны? Ответы на эти и другие вопросы ищите ниже.

[Скрыть]

Общая информация

Схема электропроводки в автомобиле ГАЗ с двигателем, карбюратором или инжектором состоит из множества компонентов.

И не важно, Газель это 402, 405, 406, 3302, 2705, Бизнес или Евро, схема электрооборудования будет включать следующие подсистемы:

1. Система зажигания. Этот узел состоит из разных компонентов, основные из них это распределительное устройство, свечи, а также те, которые передают заряд. От работоспособности этой системы зависит функциональность двигателя и его работа в принципе.
2. Оптическая система. В него входят все внешние фары, начиная от габаритов и заканчивая стоп-сигналами и противотуманками.
3. Освещение в салоне автомобиля, в том числе на приборной панели.
4. Электронный (в зависимости от модели автомобиля).
5. Система стеклоочистителей, включающая в себя электродвигатель и.
6. Топливная система, одним из основных узлов которой является насос.
7. и блок генератора.
8. Аудиосистема, если имеется, и т. д.

Как определить неисправность?

При возникновении неисправностей в работе оборудования в первую очередь необходимо проверить целостность предохранительных устройств. Если в схеме электропроводки происходит короткое замыкание или скачок напряжения, первыми выходят из строя предохранительные элементы, защищающие основные устройства и электрооборудование, подключенное к той или иной цепи. Так как визуальная проверка далеко не всегда эффективна, поиск неисправности следует проводить с помощью тестера – мультиметра.

Процедура диагностики заключается в извлечении предохранителей из посадочных мест и дальнейшей проверке гнезд. Если вы выявили вышедший из строя предохранитель, это не значит, что проверку можно завершить, так как короткое замыкание может произойти одновременно в нескольких цепях (автор видео — Денис Легостаев).

Если в проводке автомобиля с карбюраторным или инжекторным двигателем произошло короткое замыкание, то необходимо провести диагностику состояния цепей. Конечно, если все предохранители были целы. Перед диагностикой следует отключить массу; вам понадобится тестер или контрольная лампа непосредственно для проверки. При использовании лампы один ее контакт должен быть подключен к цоколю, а другой к центральному контакту.

Сама проверка проходит так:

• сначала ключ в замке зажигания должен быть установлен в положение I;
• затем нужно подключить щупы тестера или лампы к контактам в гнездах предохранителей по очереди;
• в том случае, если лампа не загорается, это свидетельствует об отсутствии коротких замыканий на проверяемом участке цепи, если же она загорается, то замыкание обнаружено.

Еще одним важным моментом является диагностика целостности электрических цепей. В этом случае принцип поиска достаточно прост – для диагностики нужен тот же тестер (подойдет вольтметр или омметр) или лампа с проводами. Вам нужно будет подключить один из контактов щупа к кузову автомобиля, а вторым контактом измерить мощность в точках подключения между собой и оборудованием.

Лучше всего начать с середины трассы и сначала проверить легкодоступные места. Кроме того, для диагностики обрыва цепи следует понимать, что чаще всего повреждение цепи происходит в местах перегиба проводки. К тому же, как показывает практика, провода в жгутах очень редко повреждаются.

Еще одна поломка в электрической цепи — плохой контакт в местах соединений; искать такую ​​неисправность лучше всего с помощью тестера — вольтметра.

Существует два метода диагностики:

1. Один щуп тестера должен быть подключен к кузову автомобиля, а другой к клемме подключения, измерение напряжения производится в обе стороны. Обратите внимание, что падение напряжения должно быть не более 0,5 вольта.
2. Следующий способ заключается в подключении одного провода к штырьку на одном конце вилки, а другого — к штырю на другой стороне вилки. В том случае, если тестер показывает более 0,5 вольта, это говорит о необходимости зачистки контактов на штекере (автор видео — телеканал МЗС).

Возможные проблемы с проводкой и способы их устранения

Какие неисправности наиболее характерны для электрической цепи Газелей 4216, 2003, 2705 и других моделей:

1. Повреждение проводки. Если повреждение не серьезное, то решить эту проблему можно дополнительной изоляцией цепи изолентой. При более значительных повреждениях лучше заменить весь участок цепи.
2. Отказ предохранительного элемента. Неисправности такого плана решаются заменой поврежденных устройств. Никогда не используйте самодельные проволочные или монетные предохранители, так как это может привести к пожару. Единственный раз это возможно, когда вышел из строя предохранитель, без которого машина не заведется, например тот, что отвечает за бензонасос, и нужно только доехать до ближайшего магазина.
3. Плохой контакт оборудования с сетью. В этом случае необходимо произвести диагностику, подробная инструкция представлена ​​выше. Если плохой контакт из-за окисления, то достаточно будет почистить разъем, если же есть подгорание контактов, то их, скорее всего, придется менять. При этом имейте в виду, что нужно определить причину, по которой перегорел контакт.
4. Неисправности в системе зажигания. Например, это может быть повреждение корпуса трамблера, плохой контакт высоковольтных проводов с трамблером и свечами зажигания. Также автовладелец может столкнуться с неисправностью высоковольтной, в частности, речь идет о пробое изоляции. Такая проблема приведет к нестабильной работе силового агрегата в целом; решается заменой проводов.
5. Отказ или неправильная работа генератора. Этот узел, как известно, предназначен для питания всего электрооборудования автомобиля. Он состоит из множества компонентов, чаще всего изнашиваются щетки, перегорают обмотки, выходит из строя реле напряжения. Также нужно следить за натяжением ремня генератора – он не должен быть перетянут или недотянут. Повреждения ремня тоже не допускаются – если таковые имеются, нужно подумать о скорейшей замене.

Золотая Газель | Дизайнерские ароматы для дома

(8 ПРОДУКТОВ )

Чудесное приключение начинается…

Мы потеряли его там, его раннее великолепие было поглощено лабиринтом Медины, его восхитительными, но преступными удовольствиями. Пятнистая тень в Медине: чернильные тени, галлюцинаторно-розовые и синие тона. Лабиринт переулков, арок, крытых переходов, тупиков, дверных проемов, узких лестниц. Позже мы увидим его в «Газели д’Ор» потягивающим мятный чай крашеными синими руками.

Семейство обонятельных ароматов: ЦВЕТОЧНЫЕ, ТРАВЯНЫЕ
Верхняя нота: МЯТА МЯТА
Нота сердца: РОЗА, ГЕРАНЬ, ЗЕЛЕНЫЙ ЧАЙ
Нота базы: КЕДР, МУСКУС, БЕЛЫЙ МХ

LA GAZELLE D’OR / ФИЛЬТРЫ

• Комплекты

• Декоративные предметы

• Тарелки

• Зарядные пластины

• Свечи

• Кружки

• Чашки

• Блюдца

• Фруктовые вазы

• Миски для риса

• Лотки

• Подстаканники

• Чаши

• Подсвечники

• Ароматические диффузоры

• Курильницы для благовоний

• Аксессуары для дома

• Ароматизаторы для дома

• Декоративные коробки

• Центральные пластины

• Держатели для палочек

• азиатские аксессуары

• Контейнеры

• яйца

• Руки

• Вилки

• Ножи

• ложки

• ковши

• массажеры

• Кубки

• Кувшины

• графины

• посмотреть сумочки

• Блюда из солений

• Салатницы

• Блюда

• Банки

• Вазы

• Наборы

• Молочные кувшины

• Сахарницы

• Кофейники

• Чайники

• Подставки для тортов

• Подставки для фруктов

• Соусники

• Супница

• Настенные тарелки

• Статуи

• Цисты

• Насекомые

• Кулон

• Платки

• Бегуны

• Скатерти и салфетки

• Настольные лампы

• Зеленый

• Золото

• Желтый

• Апельсин

• Розовый

• Красный

• Многоцветный

• Синий

• Пурпурный

• радужная оболочка

• Черный

• Платина

• Коричневый

• Серый

• Белый

• Прозрачный

• 0 — 100 $

• 100 — 250 $

• 250 — 500 $

• 500+ $

3 Армония

• Медичи

• Оро ди Джинори

• Большая Галерея

• Профуми Лукино

• LCDC

• OFF-WHITE™ c/o GINORI 1735

• Ориенте Итальяно

• ETRO Джинори 1735

• Иль Виаджио ди Неттуно

• Аркадия

• Лабиринто

• Вольер

• Очарование

• Катена

• Тотем

• Цирк Де Мервель

• Насекомые

• Веккьо Джинори

• Малага

• Джардино Деи Семпличи

• Оро Ди Докча

• Ария

• Эфир

• Cassina & Ginori 1735 — дань уважения Ле Корбюзье

• Грандука Кореана

• Итальянский фрукт

• Перроке

• Манифатура 1946 г.

• Магнифико

• Ауреа

• Монограмма короны

• Кружки с монограммой Corona

• Ле Мервей

• музей

• Антико Докча

• Имперо

• баронетто

• Грандука

• Корона

• маркизе

• Лорена

• Медитерранео

• Зукка

• Олимпия

• Санремо

• Тоскана

• Венеция

• Галли Росси

• Вирджиния

• Джардино дель Ирис

• Арте ди Джо Понти

• Картильо

• Афина

• Бабеле

• графиня

• Паэсаджи

• Яйцо

• Примавера

• Куку

• Голубая роза

• Акира Минагава x Джинори 1735

• Декор стола

• платок-фишю

• Дедало

• Галатея

• Клип

• пальметта

• Люмьер

• Анкона

• Рылиево

Profumi LuchinoНабор из 5 дизайнерских ароматических свечей

539,00 долларов США

РАЗМЕРЫ:

Ø макс. 5,2 см

↥ 5,6 см

Ароматическая свеча Profumi LuchinoDesigner La Gazelle d’Or — Regular

220,00 долларов США

РАЗМЕРЫ:

Ø макс. 8,2 см

↥ 10 см

Ароматическая свеча Profumi LuchinoDesigner La Gazelle D’Or — большая

539,00 долларов США

РАЗМЕРЫ:

Ø макс. 11,8 см

↥ 11,5 см

Курильница для благовоний Profumi LuchinoCameo La Gazelle d’Or

374,00 долларов США

РАЗМЕРЫ:

⟷ 16 см

↥ 1,9 см

Ароматические палочки Profumi Luchino La Gazelle D’Or, 80 шт., сменный блок

154,00 долларов США

ОТКРОЙТЕ ДЛЯ СЕБЯ ДРУГИЕ ПРОДУКТЫ, ВДОХНОВЛЕННЫЕ АРОМАТОМ

Profumi LuchinoФарфоровая шкатулка La Gazelle d’Or

248,00 долларов США

РАЗМЕРЫ:

Ø макс. 8,2 см

↥ 6,3 см

Profumi LuchinoDesigner прямоугольной формы в сумке La Gazelle d’Or

187,00 долларов США

РАЗМЕРЫ:

⟷ 13,5 см

↥ 4,4 см

Дизайнерская табличка Profumi Luchino La Gazelle d’Or

231,00 USD

РАЗМЕРЫ:

Ø 27 см

↥ 4,5 см

Случайная находка в тенистых садах «Золотой газели»: безмятежный взгляд классического лица, овальный камеообразный держатель для благовоний с такими же звездами соответствующая свеча.

TITLE_NEWSLETTER_POPUP

TEXT_NEWSLETTER_POPUP

NEWSLETTER

Узнавайте первыми о специальных предложениях и новых продуктах, которые, как мы знаем, могут вас заинтересовать.

Вы хотите добавить некоторые продукты в свой список желаний?

Войти или создать учетную запись

СОЗДАТЬ УЧЕТНУЮ ЗАПИСЬВОЙТИ

ИЗМЕНИТЬ ТЕКСТ

Инструкции по настройке

ВСТАВИТЬ НОВЫЙ СЛЕДУЮЩИЙ

Диагностика двигателя. Особенности, инструкции и отзывы

К сожалению, не все начинающие перевозчики могут позволить себе покупку нового коммерческого автомобиля. А брать машину в кредит сейчас очень опасно. Единственный выход – начать бизнес на рынке грузоперевозок – покупать автомобили на вторичном рынке. Однако вас подстерегает множество подводных камней. И первое, с чем вы столкнетесь при покупке, это двигатель. Поэтому так важно уметь диагностировать силовой агрегат и знать симптомы неисправностей. Сегодня мы расскажем вам, как проводится диагностика двигателя на автомобилях ГАЗель. Эта информация будет полезна не только тем, кто собирается покупать коммерческий транспорт, но и бывалым автовладельцам.

Инструменты

Что необходимо для успешной диагностики двигателя? «ГАЗель-Бизнес» не нуждается в специализированной технике. Подготовьте минимальный набор – рабочие перчатки, тряпки и блокнот с ручкой, куда будете записывать все видимые неисправности.

Визуальный осмотр

Итак, первое, на что следует обратить внимание, это масляные пятна. Часто диагностика двигателя («ГАЗель 405») производится своими руками благодаря «маслонору». Однако не всегда виноваты кольца. Таким образом, масло уходит через герметичный сальник коленчатого вала. Напомним, что их два. Различают переднее и заднее уплотнение. Сам элемент довольно простой и дешевый. Однако для его замены нужно разобрать массу навесного оборудования. Даже малейшие пятна на стыках говорят о том, что у двигателя проблемы с масляной системой.

При перегреве машины (на «ГАЗель» это происходит из-за маленькой крыльчатки вентилятора или забитого радиатора) масло может вытекать в месте соединения головки с блоком цилиндров. Также проверьте вентиляционный шланг на наличие картерных газов. Выглядит это так: Элемент необходимо обдувать в одном направлении. Если он продувается в оба или вообще забивается, это может вызвать повышенное давление в системе. Как следствие — забитый сальник коленвала и «просевшие» сальники.

Обратите внимание на болты крепления головки блока цилиндров к блоку. Если на них есть царапины, значит этот мотор уже вскрывался.

Проверяем антифриз

Обратите внимание на систему охлаждения. В частности, осмотрите расширительный бачок. На автомобилях «ГАЗель» диагностику двигателя и СОД можно выполнять без применения инструментов. Достаточно осмотреть состояние расширительного бачка. Если машина кипела, это будет видно по характерным масляным пятнам и цвету пластика. Также проверьте антифриз. Он не должен иметь красного цвета. Если это так, то антифриз очень давно менялся в системе и уже потерял все охлаждающие свойства. Обратите внимание на патрубки, которые идут от радиатора. Они должны быть мягкими. Если резина «дубовая», значит, машине не уделялось должного внимания. Прочные соединения могут привести к разгерметизации системы охлаждения. Так вот, в один момент они лопаются, и из них вытекает вся жидкость. Водитель узнает о неисправности только тогда, когда стрелка датчика температуры резко подскочила на красной шкале. Но уже поздно — двигатель перегрелся.

Как дальше диагностируется двигатель? «ГАЗель 405» своими руками (с ЗМЗ-405) заводим и еще раз проверяем антифриз в расширительном бачке. На холостых и при последующем наборе оборотов не должно быть ни пузырей, ни капель масла (имеем в виду моторную смазку, т. к. сам антифриз тоже скользкий). Если охлаждающая жидкость пузырится, значит, закончилась прокладка головки блока цилиндров. Выглядит это явление так:

Процедура его замены такая же трудоемкая операция, как и установка новых сальников коленвала. Кроме того, необходимо соблюдать последовательность и момент затяжки болтов. Поэтому многие предпочитают «слить по дешевке» убитый двигатель.

Состояние масла

Далее диагностика двигателя («ГАЗель 406» с ЗМЗ не исключение) сопровождается извлечением щупа из двигателя. Обращайте внимание не только на его уровень, но и на состояние самого масла. Он должен быть прозрачным. Наличие мелкой стружки свидетельствует о явном износе кривошипа и других деталей ДВС. Также масло не должно иметь запаха гари. Если на щупе есть пузыри и разводы, это свидетельствует о попадании антифриза в систему смазки. Тут два варианта — пробитая прокладка или треснутая головка блока. И визуально определить последний случай не всегда возможно. Ремонт может обойтись в половину стоимости мотора. Тосол является очень едким соединением. При попадании в систему смазки повреждает поршневые кольца и цилиндры. От покупки такого автомобиля лучше воздержаться.

Система зажигания

Как диагностируется двигатель в этой области? «ГАЗель-Next» с УМЗ-4216 нуждается в проверке свечей. Они находятся под мышками. Свечи не должны иметь характерного налета. Если на одном из них есть трещина, то мотор работал со стуком. По наличию легкого нагара можно судить о низком качестве используемого масла. Оплавленный центральный электрод указывает на пропуск или раннее зажигание. Свечи с маслом говорят об износе поршневых колец и овальности цилиндров. В результате масло не удаляется со стенок гильзы, а поступает непосредственно в камеру сгорания.

Как еще проверить «ГАЗель»? Диагностика двигателя на холостом ходу позволяет определить самые разные неисправности. Обороты не должны падать и быть выше/ниже нормы (оптимально — 800 в минуту). Сам мотор не должен трястись (имеется в виду чрезмерная вибрация). Если да, то подушки двигателя в машине не менялись. Они изнашиваются к 150 тысячам. Если пробег на приборной панели меньше, то продавец хочет вас обмануть. Но это не единственный признак, по которому можно узнать реальный пробег. Прислушайтесь к работе мотора. Он не должен стрекотать и издавать шорох. Если это так, цепь ГРМ растянута и требует замены. Она варьируется в пределах 130-140 тысяч. На пробеге в 70 и уж тем более 50 тысяч такой проблемы быть не может в принципе.

Диагностика двигателя «Камминз»

«Газель» с дизельным двигателем издает совсем другие звуки. На неисправность укажет измерение компрессии. Делается это с помощью такого прибора: Бензиновый компрессометр для замеров не подходит. Вкрутите устройство на место форсунок и перекройте подачу топлива. Измерение производится в три «завальцовки». Коленчатый вал прокручивается стартером. Нормальные показания – от 26 и выше. Это позволит диагностировать двигатель. «ГАЗель-Next» с мотором марки «Камминз» 2,8 оснащена турбиной, поэтому вдобавок и осмотрим ее. Если в патрубке есть следы масла (помните, компрессор на «Камминзе» охлаждается без интеркулера), это свидетельствует о загрязнении фильтра или износе самой турбины.

Как продавец может обмануть вас с компрессией? Его можно увеличить, добавив вязкое трансмиссионное масло. Поэтому перед измерением внимательно посмотрите на щуп. Масло должно быть жидким и легким. «Передача» более плотная и темная.

Заключение

Итак, мы выяснили, как проводится диагностика двигателя на автомобилях «ГАЗель». Как видите, все операции можно выполнять без специального оборудования и стендов. Главное знать, что искать.

Свеча зажигания («Газель»): установка, установка, установка

Дополнительные сведения могут быть получены на хинди, если вы хотите, чтобы они были заменены. Нынче сила не может быть изменена с помощью двигателя и представляет собой многоуровневую систему управления. Данные о ресурсах элемента доступны на расстоянии 50-60 километров. Сделайте все возможное, чтобы выбрать свечу зажигания. Для «Газели» (двигатель с 405-форсункой), можно использовать разные виды топлива. Не хотите, чтобы вы сделали это? В артикул ngayon kami включено свечи и свечи, которые имеют большое значение.

laki

Это самый большой параметр. Он имеет большую мощность, свеча зажигания («Газель Бизнес» Пати на Рин) только гаснет на двигателе. Gayundin bigyang-pansin ang haba ng elektrod. Kapag sobra-sobra malaki laki, siya aypindutinangпоршень. Двигатель хинди магии больше, чем свечи, которые используются в вашей работе. Masyadong малиит электрод на хинди может работать на платной основе. Pamamaga магический махирап. Этот sukat дает информацию о том, как в одиночку.

начальный рейтинг

При включении свечи зажигания на «Газель-405», может измениться значение этого параметра.

Номинальное тепловыделение указывает тепловой режим. Ang mas mataas ang marka, mas mahusay. Этот двигатель 405-й модели рекомендуется использовать вилку, которая может быть установлена ​​автоматически. Этот двигатель является аналогом 406-го. В этом сандалии, номер индикатора свечения имеет значение 11 и 26. В зависимости от количества, указанный номер теплового индикатора:

• Тепловое число от 11 до 14. Это самый главный показатель. Сила используется для малофорсированных двигателей. С естественными соединениями самодельных электродов с высокой температурой. Это может быть сделано для использования двигателя, сила быстро работает с использованием.
• Тепловое число от 20 до 26. Указывает на то, что это не так. Работает на всех двигателях внутреннего сгорания с турбонаддувом. Максимальная мощность обеспечивается за счет самоочищающегося электрода.

Свечи Mayroon ding mga ulirang. Параметр saklaw от 11 до 20. Сила может быть использована на Заволжском двигателе.

tumuloy kami sa mga sumusunod na paglalarawan. Есть два электрода, создающие искру с одним и несколькими электродами. Вы должны знать, что вы знаете больше деталей.

Одноэлектродная свеча зажигания

«Газель» доступна с использованием всех элементов. Уроки дизайна очень просты. Это может быть керамическая катанка, а также стеклянная или стеклянная нить. Пусть это центральный и лупа электродов, с помощью искры не будет. Диаметр отверстия составляет 2,5 миллиметра. Удовольствие от кандила — это хороший газ. Нгунит может иметь недостатки. Kung mayroon kang представляет собой индукционный двигатель, созданный на хинди, способный создавать большие мощности. ding ito ay mas matibay kaysa sa kanilang mga katapat.

Выбранный в tagagawa имеет большой выбор компаний «Bosch», «Denso», «Beru» и «Чемпион». Hinggil са хули, это делает танзо электрод (парехонг gitnang и gilid). Дайил в этом, нагревательный элемент всегда используется. У вас есть множество аналогов.

Звоните в NGK. Алин са мга ито свечи зажигания («Газель») пресё? Он имеет несколько вариантов оплаты в любых рублях (апат на силиндро). Характеристика продукта — специальное зарядное устройство для электродов. Siya nilagari в Калахати, малаки pagbabawas ng panganib ng fouling. В конце концов, искра является проводом на электроде (или больше, чем в любой другой). Sa paghusga са Балат в обзоре, MGA sangkap на этом может быть матаас на serbisyo buhay и magkaroon нг маса mahusay на искру.

То же самое для «Denso» тагагава «располовинить» только на золотых электродах. Нганит karamihan с ginustong использованием продуктов NGK.

мультиэлектродный

Sa kaibahan са один ури, kung saan tinangka upang hatiin анг электрод, doon ay ginagamit 3-4 miyembro. Звоните по телефону:

• Лучшее искрообразование. Вы можете использовать самые современные электроды, используя различные методы, которые вы знаете на хинди.
• Ay sa pagbebenta sa parehong malamig и mainit na mga item.
• Самостоятельная покупка бензина в магазине за деньги.
• Может использовать двигатель с аугментацией, например, мощный бензин воспламеняется от силиндросилида.

Tulad для свечи зажигания, это дает свечу зажигания только один раз, когда нужно использовать свечу зажигания. «Газель» — это коммерческий транспорт, который может быть использован для компромиссов. Вы можете использовать только несколько электродов, используя только те электроды, которые можно использовать в любых обстоятельствах. Нгунит, который снабжается большим количеством высокотехнологичных и крупных компаний, сотрудничает с производителями «Brisk», «Bosch» и NGK.

risistor

Зарядка свечей очень дешевая, с большим количеством свечей. Он может быть украшен керамическим корпусом из керамического камня R, он является красивым знаком.

Свечи защищены от мелких деталей, а также от других, туша марамина. Вы можете получить 10 лучших результатов в обычном режиме, но это не означает, что вы переплачиваете за то, что вы платите больше, чем другие.

газ

Тияк на ваш выбор специально для газа «Газель». Газ может быть большим числом октано, хинди катула бензина. И это свечи может быть тампоном. Электрод может быть более разбавленным, чем обычно.

Нгунит сила, которая может быть получена через частное использование машины с HBO? Таким образом, kasanayan звучал, гарантируя, что вы можете использовать электроды, которые можно использовать для работы. Вы можете использовать газовые свечи. Больше, чем нужно, чтобы начать работу на бензине.

Na sa dulo piliin?

Кая, вы можете купить свечи зажигания. «Газель» является коммерческим проектом, рассчитанным на использование с минимальными инвестициями. Таким образом, чтобы получить новую информацию, эксперт платит за большой опыт ONE-электрод NGK компании. Это kanais-nais на sila’y kasama нг risistor. электрод дапат на напили макапал. Это гарантия высокой искры. В сочетании с раздвоенным электродом — это небольшой плюс.

instalasyon

Upang gawin ito kailangan mong isang susi kandila. Тила, как сумма:

Это хинди kinakailangan для производства продуктов с помощью ручки. Ito Pinaghihiwa-hiwalay быстрый — большой обзор может быть получен. Pingga может управляться двумя способами, с помощью потоковой обработки этого сабвуфера. Кая, может взять свечу зажигания? «Газель» назначается до передачи. Susunod на kailangan среди алисин анг mataas на болтах проволоки. Сила кожи с утолщенным основанием.

Можно использовать проводную связь. Kaya ikaw makapinsala в элементе. Выполняйте различные действия, объединяя несколько слов в одном месте. Spun lakas нг Камай. Вы можете использовать его, чтобы сделать полосу из нити. Нажмите кнопку питания.

Sunod, i-set pabalik broneprovoda (para sa parehong batayan) и pumasa sa susunod na silindro. Mangyaring tandaan на kailangan Mong стрелять в MGA Ito Nang paisa-isa. Кунг хинди человек хинди мо tukuyin кунг алинг провода, который может быть использован для отдельных силиндро. Кая, полагайтесь на все, что вам нужно, а также на суровом фоне. Кадаласана новая вилка sasakyan является простой в течение половины времени. Пакет установки уже собран.

pag-aayos

Отвечает за все, что нужно, чтобы проверить свечи зажигания. «Газель» работает с грузом. И хотя искра может быть хинди, вы можете увидеть искру. Быстрый способ «тянуть» позволяет использовать свечи зажигания и проверять, как они управляются с электродами и электродами.
