Система двигателя: Устройство современного двигателя

Содержание

Основные механизмы и системы двс. Их назначение — Студопедия

Двигатели внутреннего сгорания, используемые на легковых автомобилях, состоят из двух механизмов: кривошипно-шатунного и газораспределительного, а также следующих пяти систем:

- системы питания;

- системы зажигания;

- системы охлаждения;

- системы смазки;

- системы выпуска отработавших газов.

Кривошипно-шатунный механизм преобразует прямолинейное возвратно-поступательное движение поршня во вращательное движение коленчатого вала. Механизм газораспределения обеспечивает своевременный впуск горючей смеси в цилиндр и удаление из него продуктов сгорания. Система питания предназначена для приготовления и подачи горючей смеси в цилиндр, а также для отвода продуктов сгорания.

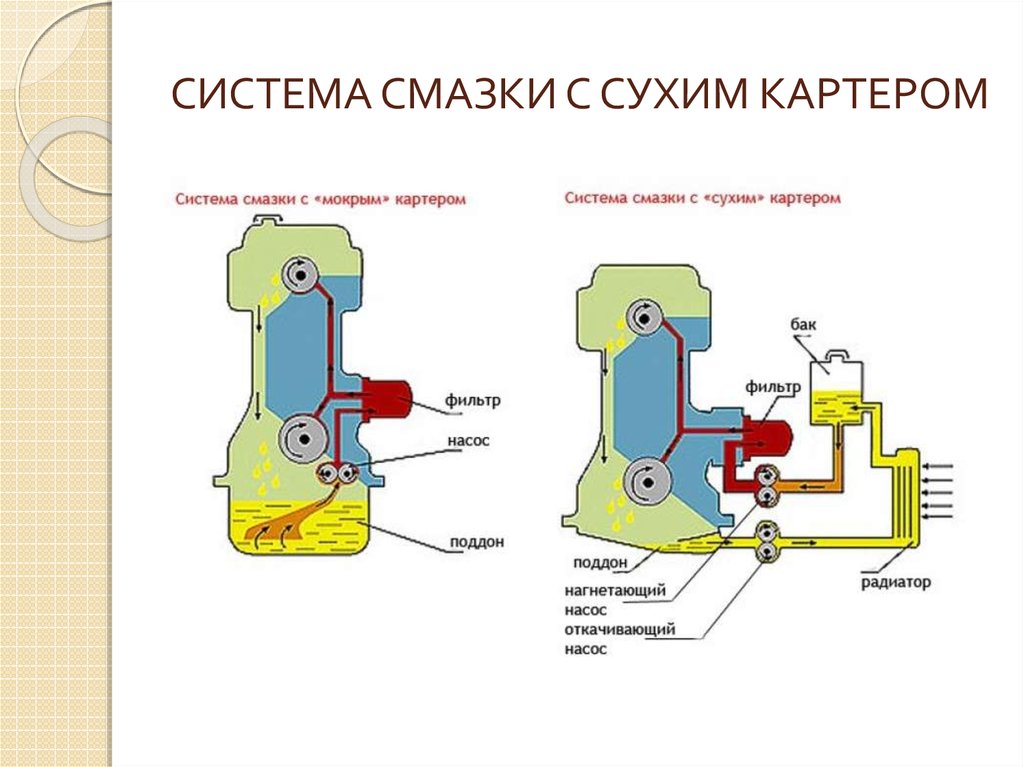

Смазочная система служит для подачи масла к взаимодействующим деталям с целью уменьшения силы трения и частичного их охлаждения, наряду с этим циркуляция масла приводит к смыванию нагара и удалению продуктов изнашивания. Система охлаждения поддерживает нормальный температурный режим работы двигателя, обеспечивая отвод теплоты от сильно нагревающихся при сгорании рабочей смеси деталей цилиндров поршневой группы и клапанного механизма. Система зажигания предназначена для воспламенения рабочей смеси в цилиндре двигателя.


Итак, четырехтактный поршневой двигатель состоит из цилиндра и картера, который снизу закрыт поддоном. Внутри цилиндра перемещается поршень с компрессионными (уплотнительными) кольцами, имеющий форму стакана с днищем в верхней части. Поршень через поршневой палец и шатун связан с коленчатым валом, который вращается в коренных подшипниках, расположенных в картере. Коленчатый вал состоит из коренных шеек, щек и шатунной шейки. Цилиндр, поршень, шатун и коленчатый вал составляют так называемый кривошипно-шатунный механизм.

Сверху цилиндр накрыт головкой с клапанами и, открытие и закрытие которых строго согласовано с вращением коленчатого вала, а следовательно, и с перемещением поршня. 2 * S)/4 * i, где i - число цилиндров. Отношение полного объема цилиндра Va к объему камеры сгорания Vc называется степенью сжатия: E = (Vc + Vh)Vc = Va/Vc = Vh/Vc + 1. Степень сжатия является важным параметром двигателей внутреннего сгорания, т.к. сильно влияет на его экономичность и мощность.

Что такое навесное оборудование для двигателя и что входит в перечень

Двигатель без навесного оборудования не будет полноценно работать. К навесным агрегатам относятся электрооборудование, датчики, системы впуска, выпуска и охлаждения, а также насос гидроусилителя руля и компрессор кондиционера. Навесное на двигатель связано с другими системами автомобиля, они в совокупности обеспечивают нормальный режим работы машины.

Электрооборудование

На схеме двигателя для автомобилей видно, что навесное состоит из связки узлов и агрегатов, которые присоединены к мотору. В сборе с навесным оборудованием мотор работает в обычном режиме. Важнейшим из узлов в этом списке является электрооборудование – оно снабжает электроэнергией систему зажигания, бортовую электронику, заряжает аккумулятор.

Генератор

Генератор подает электричество для устройства зажигания, датчиков, бортового оборудования, он же заряжает аккумулятор. Данный узел крепится к двигателю при помощи кронштейнов. Вращение происходит от шкива коленвала благодаря приводному ремню.

После зарядки приборов генератор понижает расход тока и продолжает работать в обычном режиме. Если в машине включены одновременно обогреватель, фары, датчики, потребляемое электричество может превысить то, которое вырабатывает генератор, тогда дополнительная нагрузка быстро разрядит аккумулятор.

Вращательные движения совершаются за счет силы трения и сцепления. Генератор прикреплен к блоку болтами, для этого часто используют регулировочную планку, чтобы достигнуть нужной фиксации и натяжки.

Компоненты генератора:

  • статор;
  • ротор;
  • две крышки – передняя расположена со стороны привода, задняя находится над контактными кольцами;
  • регулятор;
  • диодный мост;
  • подшипник.

Устройство крепится к двигателю болтами, расположенными на кронштейнах.

Важно!

Генератор имеет вентиляционные окна, через которые вентилятор выдувает воздух.

Стартер

Стартер – это электрический двигатель, который запускает мотор, коленвал и маховик. При запуске системы зажигания зубцы соединяются с венцом маховика, мотор запускается. Стартер находится сзади мотора, установлен продольно, присоединен к блоку цилиндров болтами. В корпусе располагаются 4 магнитных сердечника, их называют статором электродвигателя.

Главным узлом стартера является якорь – вал с прессованным сердечником, сделанный из специальной стали. В пазах стоят рамки, вращающиеся вокруг полюсов магнита. Рамки соприкасаются с коллектором, от него отходят 4 щетки – 2 положительные и 2 отрицательные.

Компоненты стартера:

  • щеткодержатель, щетки;
  • вал;
  • статор;
  • электромагнит;
  • сердечник;
  • вилка;
  • бендикс;
  • корпус.

В крышке сзади расположены держатели с пружинами, которые давят на щетки, прижимая их к коллектору, они соприкасаются. В задней части стартера стоит опорный подшипник. На корпусе имеется входной контакт, к нему подключена клемма (+) аккумулятора. Ток идет по якорным рамкам, попадает на отрицательные щетки, соединенные с клеммой (-). Появляется магнитное поле, происходит вращение якоря.

Датчики и их виды

Датчики используют во всех системах машины. Они измеряют температуру, давление масла, топлива, воздуха и охлаждающей смеси. Приборы способны преобразовывать механику в ток.

Датчик давления масла

Прибор преобразует механические движения в электросигнал, воспринимаемый блоком управления. Устанавливают датчик вблизи масляного насоса – вкручивают в блок цилиндров в нижней части двигателя. Без подачи масла трение происходит «всухую», от этого детали перегреваются и изнашиваются очень быстро.

В датчике находится чувствительный элемент – металлическая мембрана. Она оснащена резистором, изменяющим сопротивление при деформации. Измерительная схема преобразует сопротивление в ток, который передается по проводам.

Важно!

Низкое или высокое давление указывает на неполадки в двигателе или на неисправность масляного насоса. При высоком давлении возможно, что засорился масляный канал или редукционный клапан, а при низком, скорее всего, ослаблена пружина или износился сам насос.

Датчик детонации

В двигателе внутреннего сгорания может возникнуть металлический стук – это явление называют детонацией. Во время работы двигателя датчик контролирует степень детонации. Прибор установлен на блоке цилиндров мотора, служит для увеличения его мощности и экономии топлива.

Датчик состоит из пьезоэлектрической пластины, на концах которой появляется напряжение. Оно зависит от амплитуды и частоты колебаний пластинки. Если напряжение возрастает выше положенного уровня, электронный блок корректирует работу системы зажигания, уменьшая угол опережения.

Датчик положения коленвала

Это электромагнитный клапан, который отслеживает рабочее положение коленвала и частоту его вращения, обеспечивает деятельность систем силового агрегата: зажигание в бензиновом моторе и впрыскивание топлива в инжекторах.

Устройство состоит из датчика положения и задающего диска. Располагают датчик в алюминиевом корпусе, который с помощью кронштейна крепится возле синхродиска, устанавливают прибор со стороны маховика.

Датчик массового расхода воздуха

ДМРВ – устройство, предназначенное для контроля объема воздуха, поступающего в цилиндры. Оно передает данные системе регулировки впрыскивания бензина. Если не будет хватать воздуха при сгорании топлива, то оно сгорит не полностью, произойдет грязный выхлоп. Если воздуха будет больше нормы, мотор не разовьет нужную мощность.

При нажатии на педаль газа датчик регулирует подачу воздуха, дроссельная заслонка открывается. Топливо поступает в камеры сгорания, двигатель работает быстрее.

Система впуска

Впускная система обеспечивает подачу воздуха в мотор и служит для формирования топливной смеси. Впускной механизм взаимодействует с системой циркуляции газов, системой впрыскивания и вакуумным усилителем тормозов. Совместное действие этих систем обеспечивает управление мотором.

Составляющие системы впуска:

  1. Воздухозаборник берет воздух из атмосферы.
  2. Воздушный фильтр очищает поступающий воздух. Его делают из бумаги, размещая ее в отдельном корпусе. У элемента ограниченный срок действия, его периодически меняют.
  3. Впускной коллектор перемещает поток воздуха в цилиндры мотора, возникает разрежение. Коллектор используют для привода впускных заслонок и при работе вакуумного усилителя тормозов.
  4. Для распределения топлива имеется топливная рампа, по ней бензин попадает в форсунки, которые крепятся к впускному коллектору.
  5. Топливный насос высокого давления предназначен для подачи определенного количества топлива, его устанавливают на мотор. Насос приводят в движение через ремень при помощи шестеренчатой передачи.
  6. Турбина или приводной компрессор подает сжатый воздух в цилиндры мотора. При этом сгорает смесь, повышается КПД. Устанавливают турбину на коллекторе или двигателе.

Для увеличения мощности в системе впуска, улучшения наполнения воздухом цилиндров применяют турбонаддув. Все составляющие впускной системы соединены патрубками.

Система выпуска

К навесному оборудованию системы выпуска автомобиля ВАЗ относится коллектор, присоединенный к ГБЦ. Элемент необходим для вывода газов из цилиндров в выхлопную трубу. Устройство находится на головке блока цилиндров и обеспечивает продувание и наполнение камеры сгорания. К нему на выходе крепится труба выпуска. Прокладка, установленная между головкой блока и выпускной трубой, предотвращает поступление выхлопа под капот.

Бывает цельный и трубчатый коллектор выпуска. В первом короткие каналы объединены в общую камеру, его делают из жаропрочного чугуна. Цельный коллектор низкоэффективный, но прост в изготовлении. Трубчатые коллекторы производят из нержавеющей стали.

Система охлаждения

Предназначена для охлаждения деталей и узлов двигателя. В систему входят термостат, радиатор, вентилятор, насос водяной и шланги для соединения. После включения мотора жидкость начинает движение по малому кругу, перемещается по рубашке охлаждения и головке цилиндров, через байпасные трубки поступает снова в насос. Параллельно она циркулирует в теплообменнике отопителя. При поднятии температуры выше нормы открывается термостат. Основной клапан отправляет влагу в радиатор, где она охлаждается воздухом. Если жидкость не остыла, дополнительно включается вентилятор, смесь продолжает циркулировать.

Помпу устанавливают в торцевой части блока двигателя. Насос обеспечивает движение жидкости для охлаждения системы.

Когда повышается температура, термостат открывает большой контур охлаждения. Прибор прогревает двигатель, поддерживает постоянный температурный режим. Устройство находится на цилиндрах под корпусом.

Важно!

Без охладительной системы выйдут из строя все системы двигателя.

Другие системы

К навесному оборудованию относятся компрессор кондиционера и насос гидроусилителя руля. Насос беспрерывно работает, чтобы не допустить перепадов давления жидкости. А без компрессора перестанет работать охладительная система двигателя.

Насос гидроусилителя руля

Насос поддерживает давление жидкости. Устройство запускается от коленвала при помощи шестеренчатой или ременной передачи и работает беспрерывно, пока не выключен мотор. Когда машина едет прямо и не поворачивает, жидкость перемещается по малому кругу – от насоса в распределитель, затем в расширительный бачок. Когда золотниковый клапан закрыт, система работает в обычном режиме. Если руль повернут, открывается клапан на распределителе и жидкость попадает в силовой цилиндр.

Уменьшить изнашивание деталей помогает гидравлическая жидкость. При правильной эксплуатации насос может прослужить 8-10 лет. Насосы бывают одноконтурные и двухконтурные, у последних производительность выше.

Компрессор кондиционера

Устройство обеспечивает циркуляцию фреона в кондиционере, сжимает вещество и перегоняет его через радиатор, где оно охлаждается. Расположен компрессор в наружном блоке сплит-системы, состоит из механической части (вал, верхний и нижний фланец, цилиндр, ротор) и электродвигателя.

Ротор располагается на валу с электрическим двигателем, он приводит в движение механизм. Затем засасывает фреон, сжимает его, нагнетает хладагент под давлением радиатора.

Основная цель навесных систем – запуск силового агрегата и обеспечение его коммуникациями. Без навесного оборудования не будет полноценно функционировать двигатель и другие системы автомобиля. За оборудованием нужно постоянно следить, вовремя устранять неполадки, чтобы навесные агрегаты двигателя прослужили не один год.

1.2 Механизмы, системы и их назначение

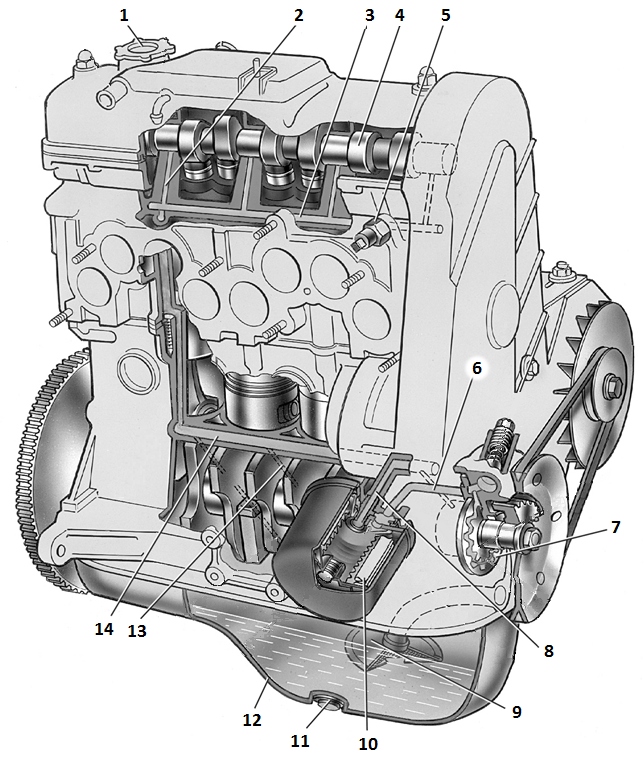

Двигатель внутреннего сгорания состоит из корпусных деталей, кривошипно-шатунного и газораспределительного механизмов, систем питания, охлаждения, смазки и пуска (рис. 1а). Дополнительно для облегчения запуска у дизелей предусмотрен декомпрессионный механизм, а карбюраторных двигателей имеется система зажигания для принудительного зажигания смеси при помощи электрической искры.

Кривошипно-шатунный механизм преобразует прямолинейное возвратно-поступательное движение поршня во вращательное движение коленчатого вала, и наоборот. Он состоит из цилиндра 6, поршня 7 с кольцами, поршневого пальца 8, шатуна 9, коленчатого вала 12 и маховика 10. Сверху цилиндр закрыт головкой 1.

Механизм газораспределения предназначен для своевременного соединения надпоршневого объема с системой впуска свежего заряда и выпуска из цилиндра продуктов сгорания (отработавших газов) в определенные промежутки времени.

Он состоит из распределительного вала 14, зубчатых колес 13 привода распределительного вала, толкателей и штанг 16, коромысел 2, клапанов 4 и 5, пружин.

Система питания служит для приготовления горючей смеси и подвода ее е цилиндру (в карбюраторном и газовом двигателе) или наполнения цилиндра воздухом и подачи в него топлива под высоким давлением (в дизеле).

Система охлаждения необходима для поддержания оптимального теплового режима двигателя. Вещество, отводящее от деталей двигателя избыток теплоты, - теплоноситель, может быть жидкостью или воздухом.

Смазочная система предназначена для подвода смазочного материала (моторного масла) к поверхностям трения с целью их разделения, охлаждения, защиты от коррозии и вымывания продуктов изнашивания.

Система пуска – это комплекс взаимодействующих механизмов и систем, обеспечивающих устойчивое начало протекания рабочего цикла в цилиндрах двигателя.

1.3 Рабочий цикл двигателя



Рассмотрим рабочий цикл четырехтактного дизеля и, что происходит в одном из цилиндров работающего дизеля (рис. 2).







Рисунок 2 – Схема работы четырехтактного одноцилиндрового двигателя.



Такт впуска (рис. 2а). Поршень движется от в.м.т. к н.м.т., впускной клапан открыт, в цилиндр поступает воздух. Давление в конце такта 0,08…0,09 МПа, температура воздуха 30…500С.

Такт сжатия (рис. 2б). Оба клапана закрыты. Поршень движется от н.м.т. к в.м.т., сжимая воздух.. Вследствие большой степени сжатия (порядка 14…18) давление воздуха в конце этого такта достигает 3,5…4,0 МПа, а температура - (550…7500С) превышая температуру самовоспламенения топлива. При положении поршня, близком к  в.м.т., в цилиндр через форсунку начинается впрыскивание жидкого топлива, подаваемого насосом высокого давления.

Топливо, впрыснутое в цилиндр, смешивается с нагретым воздухом и остаточными газами, образуя рабочую смесь. Большая часть топлива воспламеняется и сгорает. Давление газов достигает 5,5…9,0 МПа, а температура 20000С.

Такт расширения. Оба клапана закрыты. Поршень под давлением расширяющихся газов движется от  в.м.т.  к  н.м.т. (рис. 2в). В начале такта расширения сгорает остальная часть топлива. К концу такта расширения давление газов уменьшается до 0,2…0,3 МПа, температура до 3000С.

Такт выпуска. Выпускной клапан открывается. Поршень движется от н.м.т. к в.м.т. (рис. 2в) и через открытый выпускной клапан выталкивает отработавшие газы из цилиндра в атмосферу. К концу такта давление газов 0,11…0,12 МПа, температура 65…900С.

Далее рабочий цикл повторяется.

Теперь, рассмотрим рабочий цикл двухтактного двигателя. Схема устройства и работы двухтактного карбюраторного двигателя с кривошипно-камерной продувкой изображены на рисунке 3.





1 – свеча зажигания; 2 – поршень; 3 – выпускное окно; 4 – карбюра-

 тор; 5 – впускное окно; 6 – кривошипная камера; 7 -  продувочный

 канал; 8 – цилиндр; 9 – выхлопная труба; 10 – картер.



Рисунок 3 – Схема работы двухтактного двигателя.

В стенке цилиндра 8 двигателей этого типа выполнены три окна: впускное 5, продувочное 7 и выпускное 3. Картер (кривошипная камера 6) двигателя непосредственно с атмосферой не сообщен. Впускное окно 5 соединено с карбюратором 4, продувочное окно – через канал 7 с кривошипной камерой 6 двигателя.

Рабочий цикл двухтактного карбюраторного двигателя происходит следующим образом. Поршень 2  движется от н.м.т. к в.м.т. (рис. 3а), перекрывая в начале хода продувочное окно 7, а затем выпускное 3. После этого в цилиндре 8 начинается сжатие находящейся в нем рабочей смеси. В то же время в кривошипной камере 6 создается разрежение, и как только нижняя кромка поршня откроет впускное окно 5, через него из карбюратора 4 в кривошипную камеру будет засасываться горючая смесь.

При положении поршня 2, близком к в.м.т., сжатая рабочая смесь воспламеняется электрической искрой от свечи 1. При сгорании смеси давление газов резко возрастает. Под давлением газов поршень перемещается к н.м.т. (рис. 3б). Как только он закроет впускное окно 5, в кривошипной камере 6 начнется сжатие ранее поступившей сюда горючей смеси.

В конце хода поршень открывает выпускное 3 (рис. 3в), а затем и продувочное 7 окна. Через открытое выпускное окно отработавшие газы с большой скоростью выходят в атмосферу. Давление газов в цилиндре быстро понижается. К моменту открытия продувочного окна давление сжатой горючей смеси в кривошипной камере становится выше, чем давление отработавших газов в цилиндре. Поэтому горючая смесь из кривошипной камеры по каналу 7 поступает в цилиндр и, заполняя его, выталкивает остатки отработавших газов через выпускное окно наружу.

В дальнейшем все процессы повторяются в такой же последовательности.
