Первые двигатели внутреннего сгорания: История двигателя внутреннего сгорания

Содержание

История двигателя внутреннего сгорания

Главное устройство любого транспортного средства, в том числе назем­ного, является силовая установка — двигатель, преобразующий различные разновидности энергии в механическую работу.



В ходе исторического развития транспортных двигателей меха­ническая работа движения осуществлялась за счет применения:



1) мускульной силы человека и животных;



2) силы ветра и потоков воды;



3) тепловой энергии пара и различных видов газообразного, жидкого и твердого топлива;



4) электрической и химической энергии;



5) солнечной и ядерной энергии.



Записи о попытках построить самоходные средства перед­вижения были уже в XV — XVI вв. Правда, силовыми установками этих «средств передвижения» была мускульная сила человека. Одной из первых достаточно хорошо известной самоходной установкой с «мускуль­ным двигателем» является коляска с ручным приводом безногого часовщика из Нюрнберга Стефана Фарфлера, которую он соорудил в 1655 г.







Наибольшую известность в России получила «самобеглая коляска», построенная в Петербурге крестьянином Л. Л. Шамшуренковым в 1752 г.





Эта коляска, вполне вместительная для пере­возки нескольких человек, приводилась в движение мускульной силой двух человек. Первый педальный металлический велосипед, близкий по конструкции к современным, был изготовлен крепостным крестьянином Верхотрусского уезда Пермской губернии Артамоно­вым на рубеже XVIII и XIX вв.





Древнейшими силовыми установками, правда, не транспортны­ми, являются гидравлические двигатели — водяные колеса, приво­дящиеся в движение потоком (весом) падающей воды, а также ветряные двигатели.

Сила ветров с древних времен использовалась для движения парусных судов, а значительно позднее и роторных. Использование ветра в роторных судах осуществлялось с помощью вертикальных вращающихся колонн, заменивших паруса.



Появление в XVII в. водяных двигателей, а позднее и паровых сыграло важную роль в зарождении и развитии мануфактурного производства, а затем и промышленной революции. .Однако боль­шие надежды изобретателей самоходных экипажей по применению первых паровых двигателей для транспортных средств не оправда­лись. Первый паровой самоход грузоподъемностью 2,5 т, построен­ный в 1769 г. французским инженером Жозефом Каньо, получился очень громоздким, тихоходным и требующим обязательных оста­новок через каждые 15 минут движения.



Только в конце XIX в. во Франции были созданы весьма удач­ные образцы самоходных экипажей с паровыми двигателями. Начи­ная с 1873 г. французский конструктор Адеме Боле построил неско­лько удачных паровых двигателей.

В 1882 г. появились паровые автомобили Дион-Бутона,





а в 1887 — автомобили Леона Серполе, которого называли «апостолом пара». Созданный Серполе котел с плоскими трубками представлял весьма совершенный парогенера­тор с почти мгновенным испарением воды.





Паровые автомобили Серполе конкурировали с бензиновыми автомобилями на многих гонках и скоростных состязаниях вплоть до 1907 г. Вместе с тем совершенствование паровых двигателей в качестве транспортных двигателей продолжается и сегодня в направлении снижения их массогабаритных показателей и повышения коэффициента полез­ного действия.



Совершенствование паровых машин и развитие двигателей внут­реннего сгорания во второй половине XIX в. сопровождалось по­пытками ряда изобретателей использовать электрическую энергию для транспортных двигателей.

Накануне третьего тысячелетия Рос­сия отметила столетие со дня использования городского наземного электрического транспорта — трамвая. Немногим более ста лет назад, в 80-е годы XIX в., появились и первые электрические авто­мобили. Их появление связано с созданием в 1860-е годы свинцовых аккумуляторов. Однако слишком большая удельная масса и недо­статочная емкость не позволили электромобилям принять участие в конкуренции с паровыми машинами и газобензиновыми двига­телями. Электромобили с более легкими и энергоемкими серебряно-цинковыми аккумуляторами также не нашли широкого применения. В России талантливый конструктор И. В. Романов создал в конце XIX в. несколько типов электромобилей с достаточно легкими аккумуляторами.







Электромобили имеют достаточно высокие пре­имущества. Прежде всего они экологически чистые, так как вообще не имеют выхлопных газов, обладают очень хорошей тя­говой характеристикой и большими ускорениями за счет возраста­ющего крутящего момента при снижении числа оборотов; исполь­зуют дешевую электроэнергию, просты в управлений, надежны в эксплуатации» и т.

д. Сегодня электромобили и троллейбусы имеют серьезные перспективы их развития и применения на го­родском и пригородном транспорте в связи с необходимостью коренного решения проблем по снижению загрязнения окружающей среды.



Попытки создания поршневых двигателей внутреннего сгорания предпринимались еще в конце XVIII в. Так, в 1799 г. англичанин Д. Барбер предложил двигатель, работавший на смеси воздуха с газом, полученным путем перегонки древесины. Другой изобрета­тель газового двигателя Этьен Ленуар использовал в качестве топ­лива светильный газ.






Еще в 1801 г. француз Филипп де Бонне предложил проект газового двигателя, в котором воздух и газ сжимались самостоятельными насосами, подавались в смеситель­ную камеру и оттуда в цилиндр двигателя, где смесь воспламеня­лась от электрической искры. Появление этого проекта считается датой рождения идеи электрического воспламенения топливовоз-душной смеси.



Первый стационарный двигатель нового типа, работающий по четырехтактному циклу с предварительным сжатием смеси, был спроектирован и построен в 1862 г. кельнским механиком Н. Отто.






 Практически все современные бензиновые и газовые двигатели до настоящего времени работают по циклу Отто (цикл с подводом теплоты при постоянном объеме).



Практическое применение двигателей внутреннего сгорания для транспортных экипажей началось в 70 — 80 гг. XIX в. на основе использования в качестве топлива газовых и бензовоздушных сме­сей и предварительного сжатия в цилиндрах. Официально изобрета­телями транспортных двигателей, работающих на жидких фракциях перегонки нефти, признаны три немецких конструктора: Готлиб Даймлер, построивший по патенту от 29 августа 1885 г. мотоцикл с бензиновым двигателем;






Карл Бенц, построивший по патенту от 25 марта 1886 г.

трехколесный экипаж с бензиновым двигателем;






Рудольф Дизель, получивший в 1892 г. патент на двигатель с само­воспламенением смеси воздуха с жидким топливом за счет теплоты, выделяющейся при сжатии.





Здесь следует отметить, что первые двигатели внутреннего сго­рания, работающие на легких фракциях перегонки нефти, были созданы в России. Так, в 1879 г. русским моряком И. С. Костовичем был спроектирован ив 1885 г. успешно прошел испытания 8-цилин­дровый бензиновый двигатель малой массы и большой мощности. Этот двигатель предназначался для воздухоплавательных аппара­тов.







В 1899 г. в Петербурге создан первый в мире экономичный и работоспособный двигатель с воспламенением от сжатия. Проте­кание рабочего цикла в этом двигателе отличалось от двигателя, предложенного немецким инженером Р.

Дизелем, который пред­полагал осуществить цикл Карно со сгоранием по изотерме. В Рос­сии в течение короткого времени была усовершенствована конст­рукция нового двигателя — бескомпрессорного дизеля, и уже в 1901 г. в России были построены бескомпрессорные дизели конструкции Г. В. Тринклера, а конструкции Я. В. Мамина — в 1910 г.



Русский конструктор Е. А. Яковлев спроектировал и построил моторный экипаж с керосиновым двигателем.





Успешно работали над созданием экипажей и двигателей русские изобретатели и конст­рукторы: Ф. А. Блинов, Хайданов, Гурьев, Махчанский и многие Другие.



Основными критериями при конструировании и производстве двигателей вплоть до 70-х годов XX в. оставалось стремле­ние к повышению литровой мощности, а следовательно, и к полу­чению наиболее компактного двигателя. После нефтяного кри­зиса 70 — 80 гг.

основным требованием стало получение макси­мальной экономичности. Последние 10 — 15 лет XX в. главными критериями для любого двигателя стали постоянно растущие требования и нормы по экологической чистоте двигателей и преж­де всего по коренному снижению токсичности отработавших газов при обеспечении хорошей экономичности и высокой мощ­ности.





Карбюраторные двигатели, долгие годы не имевшие конкурен­тов по компактности и литровой мощности, не отвечают сегодня экологическим требованиям. Даже карбюраторы с электронным управлением не могут обеспечить выполнение современных требо­ваний по токсичности отработавших газов на большинстве рабочих режимов двигателя. Эти требования и жесткие условия конкуренции на мировом рынке достаточно быстро изменили типаж силовых установок для транспортных средств и прежде всего для легкового транспорта. Сегодня различные системы впрыска топлива с различ­ными системами управления, включая электронные, практически полностью вытеснили использование карбюраторов на двигателях легковых автомобилей.



Коренная перестройка двигателестроения крупнейшими автомо­бильными компаниями мира в последнее десятилетие XX в. совпала с третьим периодом торможения российского двигателестроения. Из-за кризисных явлений в экономике страны отечественная про­мышленность не смогла обеспечить своевременный перевод двига­телестроения на выпуск новых типов двигателей. Вместе с тем Россия имеет хороший научно-исследовательский задел по созда­нию перспективных двигателей и квалифицированные кадры специ­алистов, способных достаточно быстро реализовать имеющийся научный и конструкторский задел в производстве. За последние 8 — 10 лет разработаны и изготовлены принципиально новые опыт­ные образцы двигателей с регулируемым рабочим объемом, а также с регулируемой степенью сжатия. В 1995 г. разработана и внедрена на Заволжском моторном заводе и на Нижне-Новгородском авто­заводе микропроцессорная система управлением топливоподачей и зажиганием, обеспечивающая выполнение экологических норм ЕВРО-1.

Разработаны и изготовлены образцы двигателей с микро­процессорной системой управления топливоподачей и нейтрализа­торами, удовлетворяющие экологические требования ЕВРО-2. В этот период учеными и специалистами НАМИ разработаны и созданы: перспективный турбокомпаундный дизель, серия дизель­ных и бензиновых экологически чистых двигателей традиционной компоновки, двигатели, работающие на водородном топливе, пла­вающие транспортные средства высокой проходимости с щадящим воздействием на грунт и т. п.



Современные наземные виды транспорта обязаны своим раз­витием главным образом применению в качестве силовых устано­вок поршневых двигателей внутреннего сгорания. Именно поршне­вые ДВС до настоящего времени являются основным видом сило­вых установок, преимущественно используемых на автомобилях, тракторах, сельскохозяйственных, дорожно-транспортных и стро­ительных машинах. Эта тенденция сохраняется сегодня и будет еще сохраняться в ближайшей перспективе. Основные конкуренты по­ршневых двигателей — газотурбинные и электрические, солнечные и реактивные силовые установки — пока еще не вышли из этапа создания экспериментальных образцов и небольших опытных пар­тий, хотя работы по их доводке и совершенствованию в качестве автотракторных двигателей продолжаются во многих компаниях и фирмах всего мира.





Источник: Колчин А.И., Демидов В.П. - Конструкция и расчет автотракторных двигателей, 2008 г.

4.2. Двигатели внутреннего сгорания - Энергетика: история, настоящее и будущее

4.2. Двигатели внутреннего сгорания

Тепловые двигатели, в цилиндрах которых одновременно протекают процессы сгорания топлива, выделения теплоты и преобразования ее части в механическую работу, называются двигателями внутреннего сгорания.

Отказ от котла, наиболее дорогой и громоздкой части паросиловой установки, позволил создать дешевый и экономичный двигатель внутреннего сгорания, который впоследствии стал основным двигателем транспортных средств.

Развитие этих двигателей началось с 1860 года, когда французский механик Ленуар впервые построил небольшой двухтактный газовый двигатель. Двигатель работал без сжатия смеси светильного газа с воздухом. Воспламенение рабочей смеси происходило при помощи электрической искры. К.п.д. такого двигателя колебался от 3 до 5% и был ниже к.п.д. поршневых паровых машин того времени, что было следствием нерационального цикла, предложенного изобретателем. Однако это изобретение сыграло крупную роль в деле создания двигателей внутреннего сгорания.

Дальнейшее развитие двигателей внутреннего сгорания пошло по пути усовершенствования предложенной конструкции без изменения рабочего цикла. На рис. 4.10. представлен такой тип двигателя.

И только немецкому технику Николаусу Августу Отто (1832 – 1891) из Кельна в 1887 году в содружестве с инженером Е. Лангеном удалось построить четырёхтактный горизонтальный одноцилиндровый газовый двигатель мощностью 4 л.с. со сжатием рабочей смеси. Двигатель работал по принципу, предложенному французским инженером Бо-де-Роша. К.п.д. их двигателей достигал уже 7 – 18%, то есть был выше к.п.д. паровых машин того времени. Созданный двигатель можно считать прототипом современных двигателей внутреннего сгорания, работающих на газообразном и жидком топливе.

На рис. 4.11 представлена индикаторная диаграмма работы четырехтактного двигателя в координатах Р (давление) – V (полный объем цилиндра). При первом такте хода поршня происходит процесс всасывания в цилиндр рабочей смеси (линия 1–2 на индикаторной диаграмме). При обратном ходе поршня (второй такт) впускной клапан закрывается и в цилиндре протекает процесс сжатия рабочей смеси (линия 2–), при этом температура и давление смеси повышаются. В начале третьего хода поршня совершается быстрое воспламенение рабочей смеси от искры, а температура и давление резко увеличиваются (линия 3–4). Затем происходит расширение рабочих газов (линия 4–5), то есть выполняется полезная работа. При крайнем положении поршня в третьем такте процесс расширения заканчивается и открывается выпускной клапан, через который при четвертом ходе поршня выбрасываются отработанные газы (линия 6 – 1, которая проходит несколько выше атмосферной линии).

Рис. 4.10. Атмосферный двигатель Отто и Лангена (1865–1866 гг. ) (а) и индикаторная диаграмма (б)

Рис. 4.11. Двигатель Отто. Индикаторная диаграмма

Один из первых наиболее удачных бензиновых двигателей для автомобильной промышленности был запатентован Г. Даймлером в Германии в 1885 году.

Постройка двигателя началась на заводе Дейти. В дальнейшем на заводе конструкция двигателя была значительно усовершенствована. Вскоре двигатели Отто – Дейти благодаря компактности, экономичности и надежности в работе получили общее признание и стали выпускаться другими заводами.

К тому времени надо отнести появление двухтактных двигателей, которые по принципу действия мало чем отличаются от четырехтактных двигателей Отто. В двухтактном двигателе посреди цилиндра расположены впускные и продувочные отверстия (клапаны), открытие и закрытие которых производится поршнем. Во время первого хода поршня в цилиндре протекают процессы воспламенения и расширения рабочей смеси, в конце хода поршня открываются отверстия цилиндра и начинаются процессы выпуска отработанных газов и продувки цилиндра воздухом или горючей смесью. Эти процессы продолжаются при обратном ходе поршня, втором такте, пока поршень не перекроет отверстия и не начнется процесс сжатия свежего воздуха или горючей смеси в зависимости от типа двигателя.

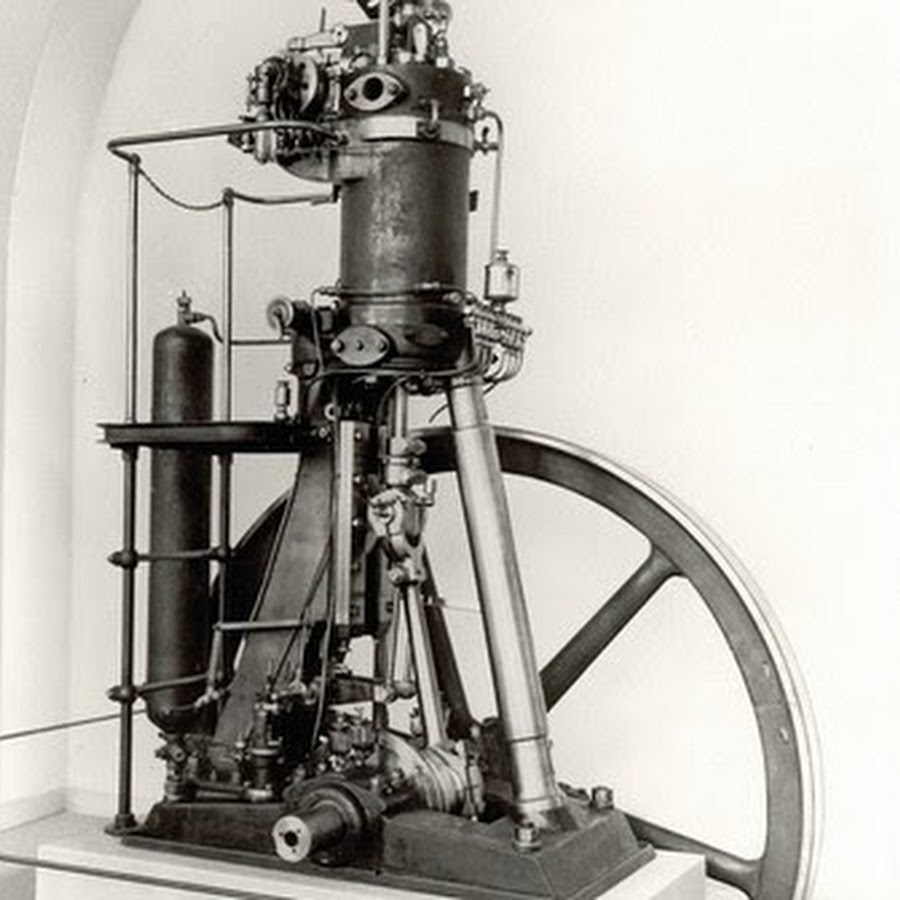

Рудольф Дизель (1858–1913) – немецкий инженер, создатель двигателя внутреннего сгорания с воспламенением от сжатия. В 1878 году он окончил Высшую политехническую школу в Мюнхене. В патентах 1892 и 1893 гг. Дизель выдвинул идею создания двигателя внутреннего сгорания, работающего по циклу, близкому к идеальному, в котором наивысшая температура достигалась сжатием чистого воздуха.

В 1913 году для ведения переговоров Дизель, взяв с собой наиболее ценные документы по изготовлению двигателя, отплыл в Англию. Однако до Англии он не добрался, а бесследно исчез с корабля при неизвестных обстоятельствах.

Двухтактные двигатели имеют более равномерный ход, вдвое меньший объем цилиндра, дешевле и нашли широкое применение в автомобильной промышленности, вытеснив четырехтактные.

Все рассмотренные выше газовые, газогенераторные, а также быстроходные двигатели, работающие на жидком топливе, – автомобильные, относятся к двигателям быстрого сгорания, у которых процессы воспламенения и горения протекают



настолько быстро, что поршень не успевает совершить даже небольшое перемещение.

Рис. 4.12. Индикаторная диаграмма дизеля

У таких двигателей к.п.д. очень зависит от степени сжатия, поэтому они работают с предельным давлением сжатия, при котором температура рабочей смеси близка к температуре её самовоспламенения. Однако двигатели быстрого сгорания, работающие на жидком топливе (нефти, керосине, бензине), не допускают высоких степеней сжатия (3, 5, 6), так как температура воспламенения этих топлив сравнительно низкая (350 – 415°С), что и обуславливает небольшой к.п.д. двигателя.

Повышение к.п.д. двигателей, работающих на жидком топливе, было достигнуто благодаря введению в технику рабочего процесса с постепенным сгоранием топлива. Процесс постепенного сгорания топлива был предложен в 1872 году американцем Брайтоном. После этого были попытки создать такой двигатель Гаргреавесом, Капитеном и др. Однако их двигатели были ненадежными в работе. Слава создания двигателя с постепенным сгоранием топлива принадлежит Р. Дизелю.

Предложение Дизеля сводилось к высокому сжатию воздуха в полости двигателя для повышения его температуры выше температуры воспламенения горючего. Будучи подано в полость двигателя в конце хода сжатия, горючее воспламеняется от нагретого воздуха и, нагнетаемое постепенно, осуществляет процесс подвода тепла без изменения температуры в соответствии с циклом Карно. Испытание опытного образца в 1896 году принесло успех, а в 1897 году Дизель построил на Аугсбургском машиностроительном заводе первый промышленный четырехтактный одноцилиндровый двигатель с постепенным сгоранием топлива, работающий на керосине, мощностью 20 л.с. Двигатель такого типа в дальнейшем получил название дизель. Он отличался высоким к.п.д., но работал на дорогостоящем керосине, имел ряд конструктивных дефектов. После некоторых усовершенствований, внесённых в 1898 – 1899 гг., двигатель стал надёжно работать на дешёвом топливе – нефти – и получил широкое распространение в промышленности и на транспорте.

Рабочий процесс двигателя постепенного сгорания (см. индикаторную диаграмму, рис. 4.12) отличается от рабочего процесса двигателя быстрого сгорания (см. рис. 4.11) следующими особенностями:

В рабочем цилиндре дизеля при втором такте – сжатии – сжимается не рабочая смесь, а воздух (линия 2 – 3) до давления 3,2–3,4 МПа. При этом температура воздуха в конце сжатия достигает 500–600 o С, то есть температуры воспламенения вводимого в цилиндр жидкого топлива.

Вследствие высокой температуры сжатого воздуха происходит самовоспламенение вводимого топлива и не требуется зажигательного приспособления.

В третьем такте топливо вводится в цилиндр не сразу, а постепенно, вследствие чего оно сгорает при постоянном давлении на некоторой части хода поршня (линия 3 – 4), а затем происходит дальнейшее расширение образовавшихся газов (линия 4 – 5).

Распыление топлива осуществляется форсункой при помощи сжатого воздуха. Для получения сжатого воздуха применяется компрессор с давлением 5–6 МПа двух-трехступенчатого сжатия с промежуточным охлаждением воздуха.

Рабочие процессы в первом и четвертом тактах дизеля подобны процессам, протекающим в двигателях быстрого сгорания (линии 1 – 2 и 6 – 1).

Наиболее ответственной частью двигателя является компрессор, который приводится в действие от самого дизеля.

Первоначально все дизели работали по рассмотренному выше четырехтактному рабочему процессу, но затем стал применяться двухтактный рабочий процесс как более экономичный. Этому способствовало введение в технику принципа безвоздушного распыления топлива, то есть бескомпрессорных дизелей.

Первый в мире городской автобус с двигателем внутреннего сгорания вышел на линию 12 апреля 1903 года в Лондоне. Его предшественником можно считать автобус с паровым двигателем, который курсировал в течение четырех месяцев 1831 года между английскими городами Глостером и Челтенхемом (Наука и жизнь, 1984, № 5).

Действительное преимущество дизелей заключалось не в отличии их рабочего процесса, а в возможности получить высокие степени сжатия, неосуществимые в двигателях быстрого сгорания из-за низкой температуры самовоспламенения жидких сортов топлива. Рабочий процесс в дизелях проводился при степени сжатия 14–16 против 5–6 в двигателях быстрого сгорания, что повысило к. п.д. компрессорных дизелей до 28–32%, бескомпрессорных – до 30–34%.

После демонстрации на Парижской выставке 1900 года усовершенствованного двигателя Дизеля, где он получил высокую оценку, начался процесс бурного дизелестроения.

Большой вклад в усовершенствование дизельных двигателей внесли русские изобретатели. Б.Г. Луцкой (1865–1920) проектировал и строил многоцилиндровые двигатели различного назначения – автомобильные, авиационные, судовые, лодочные. В 1896 г. Г.В. Тринклер (1876–1957) построил бескомпрессорный двигатель внутреннего сгорания. В 1910 г. Р.А. Корейво (1852–1920) сконструировал дизельный двигатель с противоположно движущимися поршнями и передачей на два вала. А.Г. Уфимцев (1880–1936) в 1910 г. разработал шестицилиндровый карбюраторный двигатель для самолетов.

В России производство дизелей началось в 1899 году на заводе «Русский дизель» в Санкт-Петербурге. Выпускаемые заводом нефтяные дизели оказались вполне надежными в работе благодаря применению двухступенчатого компрессора и усовершенствованной нефтяной форсунки. Дизели завода «Русский дизель» получили впоследствии всеобщее признание и широко использовались в промышленности и на транспорте.

В торговом и на военном флоте дизели впервые были применены в России. Первая в мире судовая дизельная установка, состоящая из трех дизелей завода «Русский дизель» мощностью по 120 л.с., была смонтирована в 1903 году на нефтетопливной барже «Вандал». А первый реверсивный дизель был построен заводом в 1908 году для подводной лодки «Минога» мощностью 120 л.с. Перед первой мировой войной дизельные двигатели производились не только в Петербурге, но и в Москве, Сормове, Риге, Ревеле, Воронеже и других городах.

Двигатели внутреннего сгорания после значительных конструктивных изменений стали в ХХ веке основными двигателями всех транспортных средств.

Как двигатель Рудольфа Дизеля изменил мир

  • Тим Харфорд
  • Би-би-си

Автор фото, Shutterstock

Инженер Рудольф Дизель погиб при загадочных обстоятельств прежде, чем успел разбогатеть на своем гениальном изобретении.

В 10 часов вечера 29 сентября 1913 года Рудольф Дизель отправился в свою каюту на пароходе "Дрезден", шедшем из бельгийского Антверпена через Ла-Манш в Лондон. Его пижама была разложена на кровати, но он так в нее и не переоделся.

Изобретатель двигателя, названного его именем, размышлял о своих больших долгах и процентах по ним, которые он уже не мог выплачивать. В его дневнике этот день - 29 сентября - был помечен зловещим крестом: "X".

Перед тем, как отправиться на пароход, 55-летний Дизель собрал все наличные деньги и сложил их в сумку вместе с документами, из которых было ясно, насколько отчаянным оказалось его финансовое положение. Он отдал сумку ничего не подозревавшей жене и велел открыть ее не раньше, чем через неделю.

Дизель вышел на палубу. Снял плащ и шляпу. Аккуратно сложил их на палубе. Посмотрел на воду. И прыгнул за борт.

Или не прыгнул? Любители конспирологии считают, что ему "помогли".

Но кто мог быть заинтересован в смерти бедного изобретателя? Есть две версии.

Для того, чтобы понять контекст, вернемся на тридцать лет назад, в 1872 год. Паровые двигатели уже широко применяются в промышленности, по железным дорогам бегают все более многочисленные паровозы, но в городах весь транспорт - по-прежнему на гужевой тяге.

Спрос на замену лошади

Осенью того года эпизоотия конского гриппа парализовала города Соединенных Штатов. Не на чем было подвозить товары в лавки, не на чем вывозить мусор.

В полумиллионном городе в те времена могло быть около ста тысяч лошадей. Каждая из них ежедневно орошала улицы 15 килограммами навоза и 4 литрами мочи.

Города остро нуждались в недорогом, надежном и небольшом двигателе, который заменил бы конную тягу.

Одним из кандидатов на эту роль был паровой двигатель: автомобили на паровой тяге конструировались один за другим.

Вторым был двигатель внутреннего сгорания. Первые его модели работали на газе, на бензине, даже на порохе. Но в семидесятых годах XIX века, когда Рудольф Дизель был студентом, оба этих типа двигателей были ужасно неэффективны, с КПД всего лишь около 10%.

Поворотным пунктом в жизни молодого Дизеля стала лекция о термодинамике в Королевском Баварском политехническом институте в Мюнхене, на которой он услышал, что двигатель внутреннего сгорания, преобразующий всю энергию тепла в полезную работу, теоретически возможен.

Автор фото, Alamy

Подпись к фото,

Схема-рисунок двигателя внутреннего сгорания, изобретенного Рудольфом Дизелем в 1887 году

Дизель взялся за претворение теории в жизнь. И потерпел неудачу. КПД его первого двигателя составлял всего лишь 25%. КПД лучших из современных дизелей - более 50%.

Но даже 25% - это было в два с лишним раза лучше, чем у конкурентов.

В бензиновых двигателях внутреннего сгорания в цилиндре сжимается смесь воздуха и паров бензина, которая затем поджигается электрической искрой. В двигателе Дизеля сжимается только воздух, при этом его температура повышается настолько, что ее достаточно для воспламенения впрыскиваемого топлива.

При этом в дизеле чем сильнее сжатие, тем меньше нужно топлива, тогда как в двигателе с зажиганием слишком сильное сжатие приводит к сбою в работе.

Ненадежные моторы

Все автомобилисты знают о главном свойстве машин с дизельным мотором: они обычно дороже стоят, зато дешевле в эксплуатации.

К несчастью для Рудольфа Дизеля, его первые модели при всем их высоком КПД отличались ненадежностью. Недовольные покупатели завалили его требованиями о возврате денег. Это и загнало изобретателя в финансовую яму, из которой он не смог выбраться.

Но он продолжал работать над своим двигателем и постепенно совершенствовал его.

Выявились другие преимущества двигателя Дизеля. Он может работать на более тяжелом, чем бензин, топливе - солярке, или, как сейчас его чаще называют, дизтопливе. Оно дешевле бензина и к тому же менее интенсивно испаряется, поэтому менее взрывоопасно.

В силу этого дизели стали особенно популярны у военных. Уже в 1904 году двигатели Рудольфа Дизеля были поставлены на французских подводных лодках.

Автор фото, Getty Images

Подпись к фото,

Машины с дизельным двигателем дороже при покупке, но дешевле в эксплуатации

Здесь лежат корни первой конспирологической версии смерти Рудольфа Дизеля.

Европа, 1913 год, большая война все ближе и все неотвратимее - а тут немец, изобретатель нового двигателя, преследуемый финансовыми проблемами, отправляется в Британию. Одна газета так и написала в заголовке: "Изобретателя сбросили в море, чтобы предотвратить продажу патентов британскому правительству".

Коммерческий потенциал изобретения Дизеля, однако, стал раскрываться только после Первой мировой. Первые дизельные грузовики появились в 1920-х годах, железнодорожные локомотивы - в 1930-х. К 1939 году уже четверть морских грузов в мире перевозили суда с дизельными установками.

После Второй мировой войны были созданы еще более мощные дизельные моторы, которые позволили строить суда все большего водоизмещения и все более экономно перевозить грузы. На топливо приходится около 70% себестоимости морских перевозок.

Пар или дизель?

Чешско-канадский ученый Вацлав Смил, например, считает, что если бы международная торговля оставалась привязана к паровым двигателям и не перешла на дизель, то она росла бы гораздо медленнее.

Британско-американский экономист Брайан Артур так не считает. Он называет переход на двигатели внутреннего сгорания в течение последнего века проявлением "попадания в колею": уже сделанные инвестиции и построенная инфраструктура заставляют человечество действовать в определенном коридоре, а если б с самого начала был выбран другой путь, то и на нем нашлись бы эффективные решения.

По мнению Брайана Артура, еще в 1914 году у паровых автомобильных двигателей перспективы были не хуже, чем у двигателей внутреннего сгорания - но растущее влияние нефтяной промышленности привело к тому, что в развитие ДВС стали вкладывать гораздо больше денег.

Если бы инвестиций было поровну, то, предполагает доктор Артур, мы бы сейчас вполне могли ездить на машинах с паровыми двигателями какого-нибудь очередного поколения.

Автор фото, Getty Images

Подпись к фото,

Экспертименты Дизеля с арахисовым маслом предвосхитили современное развитие производства биотоплива

А если бы мировая экономика прислушалась к Рудольфу Дизелю, то, может быть, сейчас двигатели работали бы на арахисе.

Имя Дизеля сейчас ассоциируется с топливом из нефтепродуктов, но вообще-то он приспосабливал свой двигатель для работы с разными видами топлива, от угольной пыли до растительного масла. В 1900 году на Всемирной выставке в Париже он продемонстрировал модель, работающую на арахисовом масле.

А за год до смерти, в 1912 году, Рудольф Дизель предсказывал, что растительное масло станет таким же важным видом топлива, как и нефтепродукты.

Владельцам арахисовых плантаций это предсказание наверняка понравилось, а владельцам нефтяных месторождений - не очень.

Отсюда - вторая конспирологическая версия смерти Дизеля. Другая газета по ее поводу написала: "Убит агентами нефтяных трестов".

Арахис против нефти

В последнее время в мире возрождается интерес к дизельному биотопливу. Оно меньше загрязняет атмосферу, но есть и проблема: оно занимает сельскохозяйственные угодья, а это ведет к повышению цен на продовольствие.

Во времена Рудольфа Дизеля это не выглядело большой проблемой: население Земли тогда было гораздо меньше, а климатические изменения не сильно беспокоили людей. Поэтому Рудольф Дизель, наоборот, мечтал, что его двигатель поможет развиваться бедным, аграрным странам.

Насколько иначе сейчас выглядел бы мир, если бы самыми ценными землями считались не те, где качают нефть, а те, где хорошо растет арахис? Мы можем только гадать.

Точно так же, как мы можем только гадать, что же в точности случилось с Рудольфом Дизелем.

Его тело было найдено в море рыбаками через десять дней. К тому времени оно настолько разложилось, что рыбаки не стали брать его на борт, но забрали личные вещи - кошелек, перочинный нож, футляр для очков.

Когда рыбаки добрались до берега, эти вещи опознал младший сын Дизеля. А тело изобретателя навсегда осталось в морских глубинах.

Новости: Революция внутреннего сгорания - Эксперт

Идея мощного универсального двигателя была выдвинута еще задолго до XIX века. Принцип двигателя внутреннего сгорания (ДВС) описан итальянцем Леонардо да Винчи еще в XVI веке и голландцем Кристианом Гюйгенсом в XVII. Но реализация этих идей стала возможна лишь с появлением целого набора новых материалов, технологий и инженерных решений. С тех пор — менее чем за два века — устройство, способное трансформировать энергию сжигаемого топлива в механическую энергию, изменило весь мир — прежде всего за счет своей компактности, которая обеспечила автономность машин, зависящих от двигателя.

Двигаться самостоятельно

Первые попытки использовать двигатели внутреннего сгорания для автомобилей были ограничены отсутствием подходящих видов топлива, особенно жидкостей. Поэтому первые двигатели использовали газовые смеси. Еще в 1806 году швейцарец Франсуа де Риваз построил ДВС, работавший на смеси водорода и кислорода (что делало его весьма небезопасным).

В 1826 году британец Сэмюэл Браун провел испытания водородного ДВС, с помощью которого ему удалось запустить самоходную коляску в Лондоне.

В 1860 году бельгиец Этьен Ленуар смог проехать на построенном им автомобиле с газовым одноцилиндровым двигателем от Парижа до городка Жуанвиль-де-Пон. На то, чтобы преодолеть девять километров, ему понадобилось около трех часов.

Но уже в 1870 году в Вене австрийский инженер Зигфрид Маркус установил работающий на жидком топливе ДВС на обычную коляску. Таким образом, автомобиль Маркуса стал первым транспортным средством на бензине. Эта конструкция использовалась и на более поздних моделях, выпущенных Маркусом.

Впрочем, отцами современных автомобилей считают сразу нескольких инженеров, практически одновременно работавших независимо друг от друга и опиравшихся на наработки предыдущих поколений изобретателей. Так, Карл Бенц в 1885 году построил первый автомобиль в Мангейме. В 1886 году он получил патент и спустя два года начал производство. А в 1889 году инженеры Готтлиб Даймлер и Вильгельм Майбах в своих мастерских в Штутгарте создали автомобиль с нуля (предыдущие версии использовали гужевые коляски, которые оснащались двигателями). В 1895 году первый автомобиль был построен в британском Бирмингеме инженером Фредериком Ланчестером.

Регулярное производство автомобилей началось лишь в 1888 году на фабрике Карла Бенца в Германии, а затем, по его лицензии, на предприятии Эмиля Роже во Франции. К 1900 году производство во Франции и в Соединенных Штатах уже было массовым.

Полная версия этого материала доступна только подписчикам

Читать материалы из печатного выпуска журнала в полном объеме могут только те, кто оформил платную подписку на ONLINE-версию журнала.

История и причины появления поршневых двигателей внутреннего сгорания

Первые поршневые двигатели внутреннего сгорания, получившие довольно широкое распространение в шестидесятых годах XIX века, работали на светильном газе. Их конструктором был Э.Ленуар, двигатели работали без предварительного сжатия рабочей смеси. Появившиеся вслед за ними двигатели, построенные немецким изобретателем Н. Отто в 1867-1872 гг., также работали на светильном газе, были четырехтактными, имели предварительное сжатие рабочей смеси и искровое зажигание. Теоретические основы рабочих процессов этих двигателей были разработаны значительно раньше появления реальных машин французскими учеными С. Карно (1721 г.) и Бо-де Роша (1854 г.).

 С появлением дизельных двигателей (кстати, впервые электростанции Energo (Франция) стали использовать данный тип оборудования), экономично работающих на тяжелом нефтяном топливе, и бензиновых двигателей, газ как топливо был практически полностью вытеснен жидкими нефтяными продуктами. Своим успехом последние обязаны высокой концентрации энергии в единице объема, простоте перевозки и хранения. Газовые двигатели продолжали применять только на крупных металлургических предприятиях, где они работали на местном доменном, коксовом или угольном газах.

 Однако по основным техническим показателям, характеризующим эффективность использования топлива в двигателе, жидкие нефтяные топлива уступают газам. Так, при применении газового топлива в 1,5–2 раза уменьшается износ основных деталей цилиндро-поршневой группы, существенно снижается токсичность выпускных газов, увеличивается срок службы и уменьшается расход смазки, а также снижаются расходы на топливо. Поэтому, как только добыча и производство природного газа и сжиженных бутано-пропановых смесей достигли большого объема, применение газовых двигателей, выполненных к тому же на новом, более высоком техническом уровне, стало технически и экономически оправданным.

 Основные факторы, которые обусловили возрождение газовых двигателей, сводятся к следующему:

  • бурное развитие газовой промышленности;
  • технико-экономическое и экологическое преимущества газа как топлива;
  • технический прогресс газовых двигателей, обеспечивающий полное использование выгодных свойств газа как топлива для двигателей.
Коэффициент полезного действия (КПД) газовых двигателей практически равен КПД дизелей такого же класса (обратите внимание, что этими показателями не могут похвастаться дизельные генераторы). Как правило, газовые двигатели строят на базе дизелей, с которыми они конструктивно и технологически хорошо унифицируются. Именно этим объясняется то, что большинство фирм, выпускающих дизели, предлагают потребителю их газовые модификации.

Двигатели, работающие на природном газе, широко используют для привода электрогенераторов, насосов, компрессоров. Их единичная мощность достигает десятков мегаватт, а электростанций с газовыми двигателями — сотен мегаватт.

 Сжиженные газы применяют для двигателей малой и средней мощности, предназначенных, главным образом, для установки на тракторы, бурильные установки, автобусы и легковые автомобили. Кроме того, сжиженные газы применяют для отопления жилых домов, теплиц и бытовых установок.

Основными требованиями, предъявляемыми к газовым двигателям и агрегатам на их базе, являются надежность, оптимальный режим работы, ориентированный на получение максимального технического эффекта (в частности, высокого КПД), оптимальный объем автоматизации, простота обслуживания, ремонтопригодность и, возможно, низкая стоимость.

История моторных масел

Факт, что двигатель не сможет работать без смазывающего его масла, стал понятен сразу же, как только появились первые двигатели внутреннего сгорания. Этьенн Ленуар пытался создать настоящий рабочий поршневой двигатель, но все его попытки заканчивались тем, что поршень клинило в цилиндре, а работоспособность мотора сильно падала. Но когда он доработал конструкцию двигателя системами смазки и охлаждения, проблема исчезла. Тогда первые конструкторы и инженеры по двигателям поняли, что для работы поршневых двигателей потребуется не только топливо, но и масло.

Первые автомобильные масла

Для смазывания трущихся деталей первых паровых машин использовались сначала масла животного происхождения, а в последующем их заменили на высоковязкие минеральные масла нефтяного происхождения с добавкой животных жиров, обладающие достаточно высокой температурной стабильностью и водоотталкивающими свойствами. Но их не стали применять для смазывания двигателей внутреннего сгорания из-за повышенной вязкости. Они обладали даже большей вязкостью, чем нынешние высоковязкие масла. Для смазывания первых двигателей внутреннего сгорания применяли самые разные масла от минеральных до растительных, в том числе и касторовое. Но со временем, минеральное масло, получаемое из нефти вакуумной перегонкой мазута, заняло лидирующие позиции. Таким образом до 1940-х годов моторное масло представляло собой чистое масло без каких-либо добавок, сейчас такое используется только для смазки станков.

Качественным маслом считалось хорошо очищенное масло, оно было прозрачное с золотистым оттенком. Его очищали с помощью так называемого кислотного метода, при котором оно обрабатывалось серной кислотой. Серная кислота в свою очередь очищала масло от углеводородов и азотистых оснований, затем серную кислоту удаляли щёлочью. После такой очистки масло дополнительно обрабатывали белой глиной, что делало его более качественным. Но все же даже самые качественные масла того времени при работе в форсированных двигателях быстро окислялись, особенно при работе в зоне поршневых колец, что приводило к засорению двигателя нагаром и коррозии подшипников коленчатого вала из-за присутствия в масле органических кислот. Отложения приводили к ухудшению теплоотвода и износу мотора. Масло же приходилось заменять каждые 1000 км., а двигатель часто разбирать и удалять отложения из камеры сгорания и с поршней. Особенно остро ощущались проблемы в дизельных двигателях, так как в них более жесткий тепловой режим. Накопленные отложения сначала приводили к осложнению при запуске мотора, а затем и полной его остановке.

Скоро стало понятно, что для устранения проблемы накапливания отложений в масле нужно добавлять в него специальные химические примеси - присадки. Первые масла с присадками появились в 1930-х годах и предназначались именно для дизельных моторов. Первая коммерческая присадка была моющая и была создана на основе фосфонатов. Моющей ее назвали потому, что она сохраняла чистоту поршня и колец, а не потому что отмывала уже имеющиеся загрязнения. Со временем появились и другие типы присадок для масел: противоокислительные, противокоррозионные, противопенные и другие. В результате чего интервал между заменами масла в двигателе увеличился аж до 10 000 км. пробега.

В дальнейшем вместо присадок, выполняющих какую-либо одну функцию, стали появляться присадки комплексные, или многофункциональные, по своему функционалу заменяющие сразу несколько обычных. Многофункциональные присадки могут представлять собой как смесь присадок, так и сложные органические соединения, способные выполнять сразу несколько функций за счёт наличия в их составе полярных функциональных групп: серы, фосфора, металлов.

Синтетические масла

Самые первые синтетические моторные масла были придуманы в Германии в годы Второй мировой войны, которые предназначались для военной техники и авиации. Это были масла на основе высокомолекулярных углеводородов. Уже в 1946 году на рынке появились первые коммерческие синтетические моторные масла Все это время ученые разрабатывали синтетические масла для реактивных двигателей в авиации, в основу которых были положены сложные эфиры. Но только в 1972 году Американский институт нефти (API) впервые официально одобрил синтетическое масло, созданное на основе сложных эфиров, тем не менее масштабы выпуска такого масла оставались очень скромными. Мировой интерес к синтетическим моторным маслам сильно увеличил нефтяной кризис начала семидесятых годов, но из-за слишком высокой цены такие масла не завоевали популярность вплоть до следующего десятилетия. Параллельно улучшается и технология подготовки традиционных минеральных моторных масел. В частности, получает распространение гидроочистка базовых масел, снижающая содержание в них сернистых соединений и прочих посторонних примесей, за счёт чего повышается химическая стойкость и снижается коррозионная активность.

В 1996 году компания Vavoline выпускает первое в мире синтетическое масло. После чего все крупные производители моторных масел начинают выпускать синтетические моторные масла, и этот сегмент рынка активно растет и развивается до настоящего времени. Но справедливо будет отметить, что и по сей день большая часть моторных масел имеют минеральное происхождение. Моторные масла прошли долгий путь, но развитие индустрии на этом не заканчивается, возможно уже завтра ученные изменят состав до неузнаваемости и это улучшит жизнь каждого автовладельца.

Первые. История, без которой бы не было Tesla / Хабр

2016 год. Жара. Нижний Новгород. На стоянке ретро-ралли «Пекин — Париж» толпился народ, около огромной La France стоял парень и что-то бормотал, наводя смартфон на каждую деталь. Я прислушалась, он заметил моё внимание и спросил удивлённо: «Неужели оно сюда само?!» Действительно, наш город был этапом ралли протяжённостью более 14 тысяч км, и на тот момент автомобили от 1907 до 1972 г.в. прошли почти две трети пути. Многие из них были не просто ретро автомобилями — они были моделями, на которых что-то появилось впервые, которые были основой всего автомобилестроения. Они были теми, без которых не было бы жарких споров на Хабре о Tesla или BMW. Они были первыми.


Цепной привод, деревянные спицы колеса, аутентичный интерьер — La France. Да, она смогла

Двигатель внутреннего сгорания


Первые попытки создать что-то похожее на двигатель внутреннего сгорания существовали ещё в XVIII веке, когда учёные озадачились вопросом, как бы так взять и преобразовать энергию топлива в механическую. Первыми, пожалуй, были братья Ньепс (Франция), которые изобрели пиреолофор — двигатель на угольной пыли. Однако их инновацию не признали, и двигатель так и остался на чертежах.

Затем были успешные и не очень опыты Этьена Ленуара — двухтактный двигатель с карбюратором и искровым зажиганием от постороннего источника на каменноугольном газе, затем одноцилиндровый карбюраторный двигатель Зигфрида Маркуса (впервые работал от сгорания нефтепродуктов и был установлен на «машину», выжимающую 10 миль в час), в 1873 году появился буквально огромный двигатель Джорджа Брайтона… Но прорыв совершил Николас Отто.

Четырёхтактный двигатель внутреннего сгорания впервые был построен Николасом Отто в 1878 году, и это изобретение повлияло на всю автомобильную промышленность. Заслуга создания первого автомобиля с ДВС принадлежит Карлу Бенцу и датируется 1885 годом. Первый одноцилиндровый двигатель Бенца имел мощность менее одной лошадиной силы.

Однако первый серийный автомобиль с дизельным двигателем появился гораздо позже — в 1936 году, им стал Mercedes-Benz 260D.

Однако, как это нередко бывало в истории науки, право на изобретение экипажа без лошадей с двигателем внутреннего сгорания было оспорено и другими автостроителями, например, Зигфридом Маркусом в 1883 году и Готтлибом Даймлером в 1886. Даймлер разработал по сути прототип современного газового двигателя с вертикальными цилиндрами и карбюратором. Это была компактная модель, основной задачей которой было обеспечить приемлемо высокую скорость передвижения автомобиля.

Коробка передач


Итак, двигатель изобретён, но автомобили не могут взобраться в относительно крутую горку, им не хватает «сил». Дело в том. что ДВС способны развивать необходимую рабочую мощность в небольшом диапазоне оборотов, а как же тогда изменять крутящий момент, не ограничиваясь возможностями двигателя? Возникла необходимость в механизме, который будет передавать вращательный момент двигателя на колёса автомобиля. Такой механизм изобрёл Луи Рено… или нет?

На самом деле нет. Всё началось с изобретения Карла Бенца. В 1890 году жена Карла, Берта, вместе с сыном изобретателя втайне от мужа и отца отправилась в дорогу длиной 80 км, чтобы показать миру автомобиль мужа и доказать, что это не «дьявольская машина». Это был ужасный, невыносимо тяжёлый путь: изнашивались кожаные тормозные механизмы, приходилось собирать по аптекам и лавкам топливо — лигроин, средство для выведения пятен. 0,8 л.с. двигателя не хватало мощности и Берта с сыном постоянно были вынуждены толкать автомобиль. По итогам поездки мистер Бенц засел за чертежи.


Недавний ролик Mersedes о подвиге Берты. Путешествие, которое изменило всё.

Первая версия была примитивной: два шкива разного диаметра на ведущей оси, которая соединялась с валом двигателя ремнём. Всё. Работала эта конструкция на базе простой физики, изменяя крутящий момент на ведущих колёсах. Если шкив, расположенный на валу двигателя, вращал шкив оси большего диаметра, крутящий момент усиливался и машина трогалась с места. Если же вращался малый шкив, угловая скорость колёс возрастала и усилие двигателя становилось меньше. Чуть позже ремень заменили цепью, шкивы — звёздочками (помните автомобиль в начале поста? Он как раз такой).


La France

А что же Луи Рено? Ошибка в фактах? Нет.

Более современная коробка передач была изобретена в 1898 году и впервые была применена в Renault Voiturette (Рено «Автомобильчик»). 24 декабря 1898 года Луи Рено демонстративно проехал на своём автомобилей по одной из самых крутых улиц Парижа — без коробки передач это оказалось бы невозможным. А вот передний привод впервые появился только в 1929 году на автомобиле Cord L29, хотя до массового производство он дошёл уже в послевоенные годы.

Так что тогда изобрёл Луи Рено? По сути, карданный вал. Серийная модель Voiturette Type А имела мощность двигателя 1,75 л.с. и была оснащена первой в мире коробкой передач с тремя «передними» скоростями и одной задней. Прямая передача с карданным валом, изобретённая основателем Рено, используется в заднеприводных автомобилях по сей день.

Речь идёт, конечно, о механической КПП, а вот автоматическая КПП появилась в США в 1939 году в автомобилях Oldsmobile Custom 8 Cruiser.

Право руля


Первые автомобили были оснащены румпелями — рычагами управления, ни о каком круглом руле не было и речи. Управление было очевидным, но неэффективным на большой скорости: водитель тянул рычаг вправо или влево и автомобиль поворачивал в указанном направлении. Собственно, именно жажда скорости (ну по тем временам скорости) дала толчок к внедрению круглого руля. С появлением автомобилей к концу XIX века стали появляться первые гонки, на которых управление румпелем превращалось в кошмар водителя.


Автомобиль Даймлера с ДВС 1889 года с румпелями

В 1894 году Альфред Вашерон установил круглый руль на свой Panhard 4hp и достойно выступил на гонке «Париж — Руан». К 1898 году весь Panhard был оснащён рулевым колесом. Его примеру последовали остальные автопроизводители. Первые рули (да что там первые — сперва до 30-х, а потом и до 50-х годов XX века) имели жёсткую нерегулируемую рулевую колодку, что приводило к страшным травмам водителей порой даже при не очень серьёзных авариях.


Panhard с рулевым колесом

Кстати, в 1910 году появился первый электрический клаксон.


А таким был клаксон одного из Rolls-Royce ралли 2016 года

Мелочей не бывает


Угадайте, кто изобрёл трёхточечные ремни безопасности? Если вы увлечены автомобилями, то наверняка угадали по слову «безопасность», — конечно, Volvo. Впервые они появились в модели Volvo PV 544. До этого, конечно, они существовали даже более, чем сотню лет, но не были надёжными и эффективными — обычный крепёж двумя точками.


Volvo PV 544

Изобретения одной строкой


  • Подушки безопасности появились поздно — в 1972 году. Впервые они были установлены на Ford Taunus 20М P7B и Oldsmobile Toronado, но широкую популярность обрели более чем через десятилетие.
  • Кондиционер появился в 1939 году на Packard Twelve Sedan. Он был очень дорогим и крайне неудобным в использовании.
  • Первая аудиосистема появилась в 1930 году, это были радиоустановки Motorola, в 1932 на немецких Studebaker появились знаменитые Blaupunkt.
  • А вот дворники изобрела женщина, американка Мэри Андерсон, которая придумала и запатентовала механический привод для щёток, которыми водители чистили лобовые стёкла. Дворники с электроприводом изобрела Шарлотта Бриджвуд спустя 14 лет, в 1917-м. Но массовое «навешивание» дворников заслуга компании Bosch.
  • Поворотники в том виде, в каком мы их знаем, появились на Buick Roadmaster в 1939-м, они пришли на смену механическим стрелочкам и неудобным фонарикам.
  • Первый гидроусилитель руля появился на роскошном Chrysler Crown Imperial в 1951 году, сменив пневмосистемы и силу человеческих мышц. Через три года ГУР дошёл и до Европы — на французском Citroen DS 19. К слову, именно Citroen DS 19 стал первым обладателем дисковых тормозов. Да и вообще, это был удивительно продвинутый по своим временам автомобиль.
  • Барабанные тормоза на всех колёсах впервые появились на Lancia Lambda в 1922 году.

Среди первых автомобилей есть свои супергерои, которые оказались «первоносителями» сразу нескольких устройств. Одним из таких был Cadillac Model 30 Self Starter 1912 года: представленная публике модель имела стартер, зажигание и первые фары с вольфрамовой нитью (а не непрочной угольной). Что касается стартера, он пришёл на смену кривому стартеру (той самой ручке, которой заводили первые двигатели. Впрочем, до сих пор эта ручка актуальна для некоторых автомобилей, например, для некоторых УАЗов). Кстати, именно изобретение стартера отчасти откинуло существование электромобилей на много лет назад: использование ДВС стало простым и мотивация к развитию электродвигателей пропала, предстояло развивать двигатели внутреннего сгорания.


Cadillac Model 30 Self Starter

Стоп, каких ещё электродвигателей?

За два столетия до Tesla


Первым серийным электромобилем считается Mitsubishi i-MiEV 2009 года… Стоп! Нас не интересует 2009 год, нас интересует 1828 год, когда венгерский физик Аньош Иштван Йедлик изобрёл электрическую карету. На этом опыты с предками Tesla не закончились: в 1834 году кузнец Томас Давенпорт создал свою версию автомобиля на электроприводе, за ним последовал голландец Сибранд Стратингх и его помощник Кристофер Беккер, которые оснастили своё изобретение аккумулятором для подзарядки. Но самый продвинутый и более-менее «живучий» автомобиль получился в 1890 году у Уильяма Моррисона — он развивал скорость до 22 км/ч. Это были не разовые эксперименты — к началу XX века 30% всех автомобилей в США были электрическими.


Электромобиль Уильяма Моррисона, 1890 год


Электромобиль La Jamais Contente 1899 года, достигший скорости 100 км/ч. Обратите внимание на эргономику и по тем временам сверх футуристичный дизайн

Мы уже упомянули стартер, который, вероятно, стал убийцей электромобиля, но на самом деле был более очевидный убийца — автомобиль Ford T. Генри Форд использовал для сборки автомобилей конвейер, тем самым значительно снизив стоимость транспортного средства. А потом дело было за гениальной коммерцией: великий миллионер отказался от маржи и заработал на товарообороте, сделав первый в истории народный автомобиль. Ford T оказался втрое дешевле электромобиля — победитель конкурентной гонки был определён.


Ford T — «убийца» электромобилей

Автомобили прошлого продолжают будоражить мысли как инженеров, так и фанатов — представьте себе, они готовы подготовить свой автомобиль и заплатить взнос 65 000$, чтобы стартовать из Пекина, проехать степи Монголии и Казахстана, пересечь Алтай, проехать по России и добраться до Парижа в ралли, где каждый уже победитель. В этом году мы ждём ралли «Пекин — Париж» в Нижнем Новгороде 24 июня и готовимся к профессиональной и тёплой встрече. Потому что ничто не сравнить с этими автомобилями, благодаря которым состоялась история.

Если вы из Нижнего Новгорода, то время и место — здесь. Конечно же, посещение чек-пойнта и стоянки полностью бесплатно.

P.S. На официальном сайте ралли можно посмотреть маршрут и узнать, в каких городах будут промежуточные этапы — не пропустите в своём городе!

Интересная история двигателя внутреннего сгорания

Если у вас есть автомобиль, работающий на бензине или дизельном топливе, то у вас также есть двигатель внутреннего сгорания. Этот двигатель, по сути, заставляет автомобиль двигаться. Большинство людей не задумывается об инженерии, стоящей за этой впечатляющей машиной. Мы знаем, что двигатель является важной частью автомобиля, но многие люди не понимают, почему именно этот тип двигателя является лучшим выбором. История двигателя внутреннего сгорания довольно интересна.

Как работает двигатель внутреннего сгорания?

Существует два различных типа двигателей внутреннего сгорания: двигатель внутреннего сгорания и двигатель внешнего сгорания. В последнем случае топливо, как и уголь, сжигается вне двигателя. Горящее топливо нагревает жидкость, расположенную внутри двигателя, чтобы дать ему энергию, необходимую для работы. Так приводится в действие паровой двигатель.

Двигатель внутреннего сгорания работает немного иначе. Вместо того, чтобы нагревать топливо снаружи, в двигатель впрыскивается смесь топлива и кислорода, и искра воспламеняет топливо, вызывая крошечные взрывы (или возгорания).Вот почему так важно всегда заменять неисправную свечу зажигания.

Двигатель автомобиля состоит из движущихся поршней и неподвижных цилиндров. Как только топливо воспламеняется, небольшой взрыв заставляет поршни проходить через цилиндр, который затем приводит в движение коленчатый вал. Затем коленчатый вал преобразует энергию в энергию вращения, которая позволяет колесам автомобиля вращаться.

Когда был изобретен двигатель внутреннего сгорания?

С начала 17 века несколько ученых вплотную подошли к созданию двигателя внутреннего сгорания.Однако в 1860 году человек по имени Жан Жозеф Этьен Ленуар запатентовал первый коммерческий двигатель внутреннего сгорания. В то время у двигателя был только один цилиндр, что приводило к его перегреву. Но он был способен приводить в движение трехколесный автомобиль, который мог развивать скорость около двух миль в час.

Это была огромная веха для двигателей внутреннего сгорания, потому что Ленуар доказал, что этот тип двигателя может работать непрерывно. Двигаясь вперед, другие изобретатели создали более эффективные двигатели внутреннего сгорания.В 1878 году Николаус А. Отто построил первый в мире четырехтактный двигатель. В том же году сэр Дуглас Клерк успешно создал первый двухтактный двигатель.

Как эволюционировал двигатель внутреннего сгорания?

Благодаря выдающимся умам нескольких изобретателей XIX века двигатель внутреннего сгорания стал одним из самых популярных и эффективных двигателей. Он продолжал развиваться в течение 20-го века, чтобы стать более эффективным. В 1955 году были добавлены топливные форсунки, которые помогли двигателям работать более плавно и избавили от необходимости регулировать воздушную заслонку для запуска автомобиля.

Примерно десять лет спустя в автомобильной промышленности появились двигатели с турбонаддувом. Другие функции, такие как степень сжатия и отключение цилиндров, были позже добавлены к двигателям, чтобы сделать их более мощными и эффективными. Двигатель внутреннего сгорания прошел долгий путь. Однако с учетом того, как технологии меняют автомобильную промышленность, мы не сомневаемся, что двигатель внутреннего сгорания продолжит развиваться.

Двигатель внутреннего сгорания - Энциклопедия Нового Света

Четырехтактный цикл (или цикл Отто)
1.впуск
2. компрессия
3. мощность
4. выпуск

Двигатель внутреннего сгорания - это двигатель, в котором сгорание топлива происходит в замкнутом пространстве, называемом камерой сгорания. Эта экзотермическая реакция топлива с окислителем создает газы высокой температуры и давления, которые могут расширяться. Отличительной чертой двигателя внутреннего сгорания является то, что полезная работа выполняется расширяющимися горячими газами, действующими непосредственно, вызывая движение, например, воздействуя на поршни, роторы или даже путем нажатия и перемещения самого двигателя.

Это контрастирует с двигателями внешнего сгорания, такими как паровые двигатели, в которых процесс сгорания используется для нагрева отдельной рабочей жидкости, обычно воды или пара, которые затем, в свою очередь, работают, например, при нажатии на поршень, приводимый в действие паром.

Термин Двигатель внутреннего сгорания (ДВС) почти всегда используется для обозначения поршневых двигателей, двигателей Ванкеля и аналогичных конструкций, в которых сгорание является прерывистым. Однако двигатели непрерывного сгорания, такие как реактивные двигатели, большинство ракет и многие газовые турбины, также являются двигателями внутреннего сгорания.

Двигатели внутреннего сгорания используются в основном на транспорте. Несколько других применений предназначены для любой переносной ситуации, когда вам нужен неэлектрический двигатель. Самым большим применением в этой ситуации будет двигатель внутреннего сгорания, приводящий в действие электрогенератор. Таким образом, вы можете использовать стандартные электроинструменты с приводом от двигателя внутреннего сгорания.

Преимущество этого - портативность. Этот тип двигателя удобнее использовать в транспортных средствах над электричеством.Даже в случае гибридных автомобилей они по-прежнему используют двигатель внутреннего сгорания для зарядки аккумулятора. Недостатком является загрязнение, которое они тушат. Не только очевидное загрязнение воздуха, но и загрязнение сломанными или устаревшими двигателями и отработанными частями, такими как масло или резиновые изделия, которые необходимо выбросить. Еще одним фактором является шумовое загрязнение, многие двигатели внутреннего сгорания очень громкие. Некоторые из них настолько громкие, что людям нужны средства защиты органов слуха, чтобы не повредить уши. Еще один недостаток - размер.Очень непрактично иметь маленькие моторы, которые могут иметь любую мощность. Электродвигатели для этого гораздо практичнее. Вот почему более вероятно увидеть электрический генератор, работающий на газе, в районе, где нет электричества для питания более мелких предметов.

История

Демонстрация непрямого или всасывающего принципа внутреннего сгорания. Это может не соответствовать определению двигателя, потому что процесс не повторяется. Первые двигатели внутреннего сгорания использовались для питания сельскохозяйственного оборудования, аналогичного этим моделям.

Первые двигатели внутреннего сгорания не имели компрессии, но работали на той топливно-воздушной смеси, которая могла всасываться или вдуваться во время первой части такта впуска. Наиболее существенное различие между современными двигателями внутреннего сгорания и ранними конструкциями заключается в использовании сжатия, в частности сжатия в цилиндре.

  • 1509: Леонардо да Винчи описал двигатель без сжатия. (Его описание не может подразумевать, что идея была оригинальной или что она действительно была построена.)
  • 1673: Христиан Гюйгенс описал двигатель без сжатия. [1]
  • 1780-е годы: Алессандро Вольта построил игрушечный электрический пистолет, в котором электрическая искра взорвала смесь воздуха и водорода, выстрелив пробкой из конца пистолета.
  • Семнадцатый век: английский изобретатель сэр Сэмюэл Морланд использовал порох для привода водяных насосов.
  • 1794: Роберт Стрит построил двигатель без сжатия, принцип действия которого будет доминировать почти столетие.
  • 1806: Швейцарский инженер Франсуа Исаак де Риваз построил двигатель внутреннего сгорания, работающий на смеси водорода и кислорода.
  • 1823: Сэмюэл Браун запатентовал первый двигатель внутреннего сгорания для промышленного применения. Он был без сжатия и основан на том, что Харденберг называет «циклом Леонардо», который, как следует из этого названия, к тому времени уже был устаревшим. Как и сегодня, раннее крупное финансирование в области, где стандарты еще не были установлены, шло к лучшим шоуменам раньше, чем к лучшим работникам.
  • 1824: Французский физик Сади Карно основал термодинамическую теорию идеализированных тепловых машин. Это научно установило необходимость сжатия для увеличения разницы между верхней и нижней рабочими температурами, но неясно, знали ли конструкторы двигателей об этом до того, как сжатие уже стало широко использоваться. Это могло ввести в заблуждение дизайнеров, которые пытались имитировать цикл Карно бесполезными способами.
  • 1826 г. 1 апреля: американец Сэмюэл Мори получил патент на «газовый или паровой двигатель без сжатия».«
  • 1838: Уильям Барнет получил патент (англ.). Это было первое зарегистрированное предположение о сжатии в цилиндре. Он, очевидно, не осознавал его преимуществ, но его цикл был бы большим достижением, если бы был достаточно развит.
  • 1854: итальянцы Эухенио Барсанти и Феличе Маттеуччи запатентовали первый работающий эффективный двигатель внутреннего сгорания в Лондоне (номер детали 1072), но не начали его производство. Он был похож по концепции на успешный двигатель непрямого действия Отто Лангена, но не так хорошо проработан в деталях.
  • 1860: Жан Жозеф Этьен Ленуар (1822-1900) создал газовый двигатель внутреннего сгорания, внешне очень похожий на горизонтальный паровой двигатель двойного действия, с цилиндрами, поршнями, шатунами и маховиком, в которых газ, по существу, поглощал место пара. Это был первый серийный двигатель внутреннего сгорания. Его первый двигатель с компрессией шокировал сам себя.
  • 1862: Николаус Отто разработал двигатель непрямого действия со свободным поршнем без сжатия, более высокая эффективность которого получила поддержку Лангена, а затем и большей части рынка, который в то время в основном предназначался для небольших стационарных двигателей, работающих на горючем газе.
  • 1870: В Вене Зигфрид Маркус установил первый мобильный бензиновый двигатель на ручной тележке.
  • 1876: Николаус Отто в сотрудничестве с Готлибом Даймлером и Вильгельмом Майбахом разработал практичный четырехтактный двигатель (цикл Отто). Немецкие суды, однако, не удержали его патент на все двигатели с цилиндрическим компрессором или даже на четырехтактный цикл, и после этого решения внутрицилиндровое сжатие стало универсальным.
  • 1879: Карл Бенц, работавший независимо, получил патент на свой двигатель внутреннего сгорания, надежный двухтактный газовый двигатель, основанный на конструкции четырехтактного двигателя Николауса Отто.Позже Бенц разработал и построил свой собственный четырехтактный двигатель, который использовался в его автомобилях, которые стали первыми автомобилями в производстве.
  • 1882: Джеймс Аткинсон изобрел двигатель цикла Аткинсона. Двигатель Аткинсона имел одну фазу мощности на оборот вместе с разными объемами впуска и расширения, что делало его более эффективным, чем цикл Отто.
  • 1891: Герберт Акройд Стюарт передает свои права аренды нефтяного двигателя Хорнсби, Англия, для производства двигателей. Строят первые двигатели с холодным запуском и воспламенением от сжатия. В 1892 году они устанавливают первые на водонасосной станции. Экспериментальная версия с более высоким давлением производит самоподдерживающееся воспламенение только за счет сжатия в том же году.
  • 1892: Рудольф Дизель разрабатывает двигатель типа теплового двигателя Карно, сжигающий угольную пыль.
  • 1893 23 февраля: Рудольф Дизель получил патент на дизельный двигатель.
  • 1896: Карл Бенц изобрел оппозитный двигатель, также известный как горизонтально расположенный двигатель, в котором соответствующие поршни одновременно достигают верхней мертвой точки, таким образом уравновешивая друг друга по импульсу.
  • 1900: Рудольф Дизель продемонстрировал дизельный двигатель в 1900 году на выставке Exposition Universelle (Всемирная выставка), используя арахисовое масло (биодизель).
  • 1900: Вильгельм Майбах разработал двигатель, построенный в Daimler Motoren Gesellschaft - в соответствии со спецификациями Эмиля Еллинека - который потребовал, чтобы двигатель был назван Daimler-Mercedes в честь его дочери. В 1902 году автомобили с этим двигателем были запущены в производство компанией DMG.

Приложения

Двигатели внутреннего сгорания обычно используются в качестве передвижных двигателей в автомобилях, оборудовании и другом переносном оборудовании.В мобильных сценариях внутреннее сгорание является преимуществом, поскольку оно может обеспечить высокое соотношение мощности к массе вместе с превосходной удельной топливной энергией. Эти двигатели используются почти во всех автомобилях, мотоциклах, лодках, а также в самых разных самолетах и ​​локомотивах. Там, где требуется очень большая мощность, например, реактивные самолеты, вертолеты и большие корабли, они появляются в основном в виде турбин. Они также используются в электрических генераторах и в промышленности.

Операция

Все двигатели внутреннего сгорания зависят от экзотермического химического процесса сгорания: реакция топлива, обычно с воздухом, хотя могут использоваться другие окислители, такие как закись азота.

Наиболее распространенное топливо, используемое сегодня, состоит из углеводородов и в основном производится из нефти. К ним относятся виды топлива, известные как дизельное топливо, бензин и нефтяной газ, а также редкое использование пропана. Большинство двигателей внутреннего сгорания, разработанных для бензина, могут работать на природном газе или сжиженном нефтяном газе без значительных модификаций, за исключением компонентов подачи топлива. Также можно использовать жидкое и газообразное биотопливо, такое как этанол и биодизель, форма дизельного топлива, которое производится из сельскохозяйственных культур, которые дают триглицериды, такие как соевое масло.Некоторые также могут работать на водороде.

Все двигатели внутреннего сгорания должны иметь способ зажигания в цилиндрах для создания сгорания. В двигателях используется либо электрический метод, либо система воспламенения от сжатия.

Процесс зажигания бензина

Электрические / бензиновые системы зажигания (которые также могут работать на других видах топлива, как упоминалось ранее) обычно основаны на сочетании свинцово-кислотной батареи и индукционной катушки для создания высоковольтной электрической искры для воспламенения топливовоздушной смеси в цилиндры двигателя. Эту батарею можно заряжать во время работы с помощью устройства, вырабатывающего электричество, такого как генератор переменного тока или генератор, приводимый в действие двигателем. Бензиновые двигатели впитывают смесь воздуха и бензина и сжимают до менее 170 фунтов на квадратный дюйм и используют свечу зажигания для зажигания смеси, когда она сжимается головкой поршня в каждом цилиндре.

Процесс зажигания дизельного двигателя

Системы воспламенения от сжатия, такие как дизельный двигатель и двигатели HCCI (гомогенный заряд и воспламенение от сжатия), для воспламенения полагаются исключительно на тепло и давление, создаваемые двигателем в процессе сжатия.Возникающая компрессия обычно более чем в три раза выше, чем у бензинового двигателя. Дизельные двигатели будут всасывать только воздух, и незадолго до пикового сжатия небольшое количество дизельного топлива впрыскивается в цилиндр через топливную форсунку, которая позволяет топливу мгновенно воспламениться. Двигатели типа HCCI будут потреблять как воздух, так и топливо, но будут продолжать полагаться на процесс самовоспламенения без посторонней помощи из-за более высокого давления и тепла. По этой же причине дизельные двигатели и двигатели HCCI также более подвержены проблемам с холодным запуском, хотя после запуска они будут работать так же хорошо в холодную погоду.Большинство дизелей также имеют батареи и системы зарядки, однако эта система является вторичной и добавляется производителями в качестве роскоши для простоты запуска, включения и выключения топлива, что также может быть выполнено с помощью переключателя или механического устройства, а также для запуска вспомогательных электрических компонентов и аксессуаров . Однако большинство современных дизелей полагаются на электрические системы, которые также контролируют процесс сгорания для повышения эффективности и сокращения выбросов.

Энергия

После успешного воспламенения и сгорания продукты сгорания, горячие газы, имеют больше доступной энергии, чем исходная сжатая топливно-воздушная смесь (которая имела более высокую химическую энергию).Доступная энергия проявляется в виде высокой температуры и давления, которые могут быть переведены в работу двигателем. В поршневом двигателе газы продукта высокого давления внутри цилиндров приводят в движение поршни двигателя.

После того, как доступная энергия удалена, оставшиеся горячие газы сбрасываются (часто путем открытия клапана или выхода выхлопных газов), что позволяет поршню вернуться в свое предыдущее положение (верхняя мертвая точка - ВМТ). Затем поршень может перейти к следующей фазе своего цикла, который варьируется в зависимости от двигателя.Любое тепло, не переведенное в работу, обычно считается отходом и удаляется из двигателя с помощью системы воздушного или жидкостного охлаждения.

Детали

Иллюстрация нескольких ключевых компонентов типичного четырехтактного двигателя.

Детали двигателя различаются в зависимости от типа двигателя. Для четырехтактного двигателя ключевыми частями двигателя являются коленчатый вал (фиолетовый), один или несколько распределительных валов (красный и синий) и клапаны. Для двухтактного двигателя вместо клапанной системы могут быть просто выпускной патрубок и впускное отверстие для топлива. В обоих типах двигателей есть один или несколько цилиндров (серый и зеленый), и для каждого цилиндра есть свеча зажигания (темно-серый), поршень (желтый) и кривошип (фиолетовый). Однократное движение поршня вверх или вниз по цилиндру называется ходом, а ход вниз, который происходит непосредственно после воспламенения топливовоздушной смеси в цилиндре, известен как рабочий ход.

Двигатель Ванкеля имеет треугольный ротор, который вращается в эпитрохоидальной камере (в форме фигуры 8) вокруг эксцентрикового вала.Четыре фазы работы (впуск, сжатие, мощность, выпуск) происходят в разных местах, а не в одном месте, как в поршневом двигателе.

В двигателе Bourke используется пара поршней, встроенных в кулисный механизм, который передает возвратно-поступательное усилие через специально разработанный подшипниковый узел для поворота кривошипно-шатунного механизма. Впуск, сжатие, мощность и выпуск - все это происходит при каждом такте вилки.

Классификация

Существует широкий спектр двигателей внутреннего сгорания, соответствующих их многочисленным применениям. Аналогичным образом существует широкий спектр способов классификации двигателей внутреннего сгорания, некоторые из которых перечислены ниже.

Хотя термины иногда вызывают путаницу, реальной разницы между «двигателем» и «мотором» нет. В свое время слово «двигатель» (от латинского, через старофранцузское, ingenium, «способность») означало любую часть механизма. «Мотор» (от латинского «мотор» , «движитель» ) - это любая машина, производящая механическую энергию. Традиционно электродвигатели не называют двигателями, но двигатели внутреннего сгорания часто называют двигателями."(Электродвигатель относится к локомотиву, работающему от электричества.)

С учетом сказанного, нужно понимать, что обычное использование часто требует определений. Многие люди рассматривают двигатели как те объекты, которые генерируют энергию изнутри, а двигатели - как требующие внешнего источника энергии для выполнения своей работы. Очевидно, корни слов действительно указывают на настоящую разницу. Кроме того, как и во многих определениях, корневое слово объясняет только начало слова, а не его текущее использование.Конечно, можно утверждать, что так обстоит дело со словами мотор и двигатель.

Принципы работы

Поршневой:

  • Двигатель на сырой нефти
  • Двухтактный цикл
  • Четырехтактный цикл
  • Двигатель с горячей лампой
  • Тарельчатые клапаны
  • Рукавный клапан
  • Цикл Аткинсона
  • Предлагаемый
  • Улучшения
  • Двигатель внутреннего сгорания

Поворотный:

  • Продемонстрировано:
  • Предложено:
    • Орбитальный двигатель
    • Квазитурбина
    • Роторный двигатель цикла Аткинсона
    • Тороидальный двигатель

Непрерывное сгорание:

  • Газовая турбина
  • Реактивный двигатель
  • Ракетный двигатель

Цикл двигателя

Двухтактный

Двигатели, основанные на двухтактном цикле, используют два хода (один вверх, один вниз) для каждого рабочего хода. Поскольку не существует специальных тактов впуска или выпуска, необходимо использовать альтернативные методы очистки цилиндров. Наиболее распространенный метод двухтактных двигателей с искровым зажиганием заключается в использовании движения поршня вниз для создания давления свежего заряда в картере, который затем продувается через цилиндр через отверстия в стенках цилиндра. Двухтактные двигатели с искровым зажиганием маленькие и легкие (для их выходной мощности) и очень просты в механическом отношении. Общие области применения включают снегоходы, газонокосилки, средства для удаления сорняков, цепные пилы, водные мотоциклы, мопеды, подвесные моторы и некоторые мотоциклы.К сожалению, они также, как правило, громче, менее эффективны и гораздо более загрязняют окружающую среду, чем их четырехтактные аналоги, и они плохо масштабируются до больших размеров. Интересно, что самые большие двигатели с воспламенением от сжатия являются двухтактными и используются в некоторых локомотивах и больших кораблях. Эти двигатели используют принудительную индукцию для продувки цилиндров. Двухтактные двигатели менее экономичны, чем другие типы двигателей, потому что неизрасходованное топливо, распыляемое в камеру сгорания, иногда может выходить из выхлопного тракта вместе с ранее отработанным топливом.Без специальной обработки выхлопных газов это также приведет к очень высокому уровню загрязнения, требуя, чтобы во многих областях применения небольших двигателей, таких как газонокосилки, использовались четырехтактные двигатели, и в некоторых странах с двухтактными двигателями меньшего размера, оснащенными каталитическими нейтрализаторами.

Четырехтактный

Двигатели, основанные на четырехтактном цикле или цикле Отто, имеют один рабочий ход на каждые четыре хода (вверх-вниз-вверх-вниз) и используются в автомобилях, больших лодках и многих легких самолетах. Как правило, они тише, эффективнее и крупнее своих двухтактных собратьев.Есть несколько вариаций этих циклов, в первую очередь циклы Аткинсона и Миллера. В большинстве дизельных двигателей грузовиков и автомобилей используется четырехтактный цикл, но с системой зажигания с подогревом от сжатия. Этот вариант называется дизельным циклом.

Пятитактный

Двигатели, основанные на пятитактном цикле, представляют собой вариант четырехтактного цикла. Обычно четыре цикла - это впуск, сжатие, сгорание и выпуск. Пятый цикл, добавленный Delautour [2] , - это охлаждение.Двигатели, работающие с пятитактным циклом, на 30 процентов более эффективны, чем эквивалентный четырехтактный двигатель.

Двигатель Бурка

В этом двигателе два диаметрально противоположных цилиндра соединены с кривошипом шатунным штифтом, который проходит через общую вилку. Цилиндры и поршни сконструированы таким образом, что, как и в обычном двухтактном цикле, происходит два рабочих хода на оборот. Однако, в отличие от обычного двухтактного двигателя, отработанные газы и поступающий свежий воздух не смешиваются в цилиндрах, что способствует более чистой и эффективной работе. Кулисный механизм также имеет низкую боковую тягу и, таким образом, значительно снижает трение между поршнями и стенками цилиндров. Фаза сгорания двигателя Бурка более точно соответствует сгоранию с постоянным объемом, чем четырехтактный или двухтактный цикл. В нем также используется меньше движущихся частей, поэтому необходимо преодолевать меньшее трение, чем у двух других типов возвратно-поступательного движения. Кроме того, его более высокий коэффициент расширения также означает, что используется больше тепла от его фазы сгорания, чем используется в четырехтактных или двухтактных циклах.

Двигатель с регулируемым сгоранием

Это также цилиндрические двигатели, которые могут быть одно- или двухтактными, но вместо коленчатого вала и поршневых штоков используются два соединенных зубчатых колеса концентрических кулачка, вращающихся в противоположных направлениях, для преобразования возвратно-поступательного движения во вращательное движение. Эти кулачки практически нейтрализуют боковые силы, которые в противном случае оказывались бы на цилиндры поршнями, значительно повышая механический КПД. Профили кулачков (которые всегда нечетные и по крайней мере три) определяют ход поршня в зависимости от передаваемого крутящего момента.В этом двигателе есть два цилиндра, которые разнесены на 180 градусов для каждой пары кулачков встречного вращения. Для одноходовых версий существует такое же количество циклов на пару цилиндров, как и кулачков на каждом кулачке, в два раза больше для двухтактных агрегатов.

Ванкель

Двигатель Ванкеля работает с тем же разделением фаз, что и четырехтактный двигатель (но без ходов поршня, правильнее было бы назвать четырехфазным двигателем), поскольку фазы расположены в разных местах двигателя.Этот двигатель обеспечивает три рабочих хода на оборот на ротор, что в среднем дает ему большее отношение мощности к весу, чем поршневые двигатели. Этот тип двигателя используется в нынешних моделях Mazda RX8 и RX7 ранее, а также в других моделях.

Газовая турбина

В газотурбинных циклах (особенно реактивных двигателях) вместо использования одного и того же поршня для сжатия и последующего расширения газов используются отдельные компрессоры и газовые турбины; давая постоянную мощность. По сути, всасываемый газ (обычно воздух) сжимается, а затем сжигается с топливом, что значительно повышает температуру и объем.Затем больший объем горячего газа из камеры сгорания подается через газовую турбину, которая затем легко может приводить в действие компрессор.

Вышедшие из употребления методы

В некоторых старых двигателях внутреннего сгорания без компрессии: в первой части хода поршня вниз была засосана или вдувалась топливно-воздушная смесь. В остальной части хода поршня вниз впускной клапан закрылся, и топливно-воздушная смесь сгорела. При ходе поршня вверх выпускной клапан был открыт. Это была попытка имитации работы поршневой паровой машины.

Виды топлива и окислителя

Используемые виды топлива включают нефтяной спирт (североамериканский термин: бензин, британский термин: бензин), автогаз (сжиженный нефтяной газ), сжатый природный газ, водород, дизельное топливо, реактивное топливо, свалочный газ, биодизель, биобутанол, арахисовое масло и другие растительные масла. , биоэтанол, биометанол (метиловый или древесный спирт) и другие виды биотоплива. Даже псевдоожиженные металлические порошки и взрывчатые вещества нашли применение. Двигатели, в которых в качестве топлива используются газы, называются газовыми двигателями, а двигатели, в которых используются жидкие углеводороды, называются масляными двигателями.Однако, к сожалению, бензиновые двигатели также часто называют «газовыми двигателями».

Основные ограничения для топлива заключаются в том, что топливо должно легко транспортироваться через топливную систему в камеру сгорания, и что топливо выделяет достаточно энергии в виде тепла при сгорании, чтобы можно было использовать двигатель на практике.

Окислителем обычно является воздух, и его преимущество заключается в том, что он не хранится в транспортном средстве, что увеличивает удельную мощность.Однако воздух можно сжимать и переносить на борту транспортного средства. Некоторые подводные лодки предназначены для перевозки чистого кислорода или перекиси водорода, что делает их независимыми от воздуха. Некоторые гоночные автомобили содержат закись азота в качестве окислителя. Другие химические вещества, такие как хлор или фтор, нашли экспериментальное применение; но большинство из них непрактично.

Дизельные двигатели обычно тяжелее, шумнее и мощнее на более низких оборотах, чем бензиновые двигатели. Они также более экономичны в большинстве случаев и используются в тяжелых дорожных транспортных средствах, некоторых автомобилях (в большей степени из-за их более высокой топливной эффективности по сравнению с бензиновыми двигателями), кораблях, железнодорожных локомотивах и легких самолетах.Бензиновые двигатели используются в большинстве других дорожных транспортных средств, включая большинство автомобилей, мотоциклов и мопедов. Обратите внимание, что в Европе сложные автомобили с дизельным двигателем стали довольно распространенными с 1990-х годов, составляя около 40 процентов рынка. И бензиновые, и дизельные двигатели производят значительные выбросы. Есть также двигатели, работающие на водороде, метаноле, этаноле, сжиженном нефтяном газе (СНГ) и биодизеле. Парафиновые и тракторные двигатели с испарительным маслом (TVO) больше не встречаются.

Водород

Некоторые предполагают, что в будущем водород может заменить такое топливо.Кроме того, с внедрением технологии водородных топливных элементов использование двигателей внутреннего сгорания может быть прекращено. Преимущество водорода в том, что при его сгорании образуется только вода. Это не похоже на сжигание ископаемого топлива, при котором образуется двуокись углерода, основная причина глобального потепления, окись углерода в результате неполного сгорания и другие местные и атмосферные загрязнители, такие как двуокись серы и окислы азота, которые вызывают проблемы с дыханием в городах, кислотные дожди. , и проблемы с газом озоном.Однако свободный водород для топлива не возникает в природе, при его сжигании выделяется меньше энергии, чем требуется для получения водорода, в первую очередь, самым простым и распространенным методом - электролизом. Хотя существует несколько способов производства свободного водорода, они требуют преобразования горючих в настоящее время молекул в водород, поэтому водород не решает никаких энергетических кризисов, более того, он решает только проблему портативности и некоторые проблемы загрязнения. Большим недостатком водорода во многих ситуациях является его хранение.Жидкий водород имеет чрезвычайно низкую плотность - в 14 раз меньше, чем вода, и требует обширной изоляции, в то время как газообразный водород требует очень тяжелых резервуаров. Хотя водород имеет более высокую удельную энергию, объемный запас энергии все еще примерно в пять раз ниже, чем у бензина, даже в сжиженном состоянии. (Процесс «Водород по запросу», разработанный Стивеном Амендола, создает водород по мере необходимости, но здесь есть и другие проблемы, например, относительно дорогое сырье.) К другим видам топлива, более благоприятным для окружающей среды, относится биотопливо.Это не может дать чистого увеличения выбросов углекислого газа.

Одноцилиндровый бензиновый двигатель (ок. 1910 г.).

Цилиндры

Двигатели внутреннего сгорания могут содержать любое количество цилиндров с обычными номерами от одного до двенадцати, хотя использовалось до 36 (Lycoming R-7755). Наличие большего количества цилиндров в двигателе дает два потенциальных преимущества: во-первых, двигатель может иметь больший рабочий объем с меньшими индивидуальными возвратно-поступательными массами (то есть масса каждого поршня может быть меньше), что обеспечивает более плавную работу двигателя (поскольку двигатель имеет тенденцию к вибрируют в результате движения поршней вверх и вниз). Во-вторых, с большим рабочим объемом и большим количеством поршней может быть сожжено больше топлива, и может произойти больше событий сгорания (то есть больше рабочих ходов) в заданный период времени, что означает, что такой двигатель может генерировать больший крутящий момент, чем аналогичный двигатель. с меньшим количеством цилиндров. Недостатком большего количества поршней является то, что в целом двигатель будет иметь больший вес и иметь тенденцию создавать большее внутреннее трение, поскольку большее количество поршней трутся о внутреннюю часть их цилиндров. Это имеет тенденцию к снижению топливной экономичности и лишению двигателя части его мощности.Для высокоэффективных бензиновых двигателей, использующих современные материалы и технологии (например, двигатели, используемые в современных автомобилях), кажется, есть точка разрыва около 10 или 12 цилиндров, после чего добавление цилиндров становится общим ущербом для производительности и эффективности, хотя есть исключения. например двигатель W16 от Volkswagen существуют.

  • Большинство автомобильных двигателей имеют от четырех до восьми цилиндров, некоторые высокопроизводительные автомобили имеют десять, двенадцать или даже шестнадцать, а некоторые очень маленькие легковые и грузовые автомобили имеют два или три цилиндра.В предыдущие годы некоторые довольно большие автомобили, такие как DKW и Saab 92, имели двухцилиндровые двухтактные двигатели.
  • Радиальные авиационные двигатели, ныне устаревшие, имели от трех до 28 цилиндров, такие как Pratt & Whitney R-4360. Строка содержит нечетное количество цилиндров, поэтому четное число указывает на двух- или четырехрядный двигатель. Самым большим из них был Lycoming R-7755 с 36 цилиндрами (четыре ряда по девять цилиндров), но он так и не был запущен в производство.
  • Мотоциклы обычно имеют от одного до четырех цилиндров, а в некоторых высокопроизводительных моделях их шесть (хотя существуют «новинки» с 8, 10 и 12).
  • Снегоходы обычно имеют два цилиндра. У некоторых более крупных (не обязательно высокопроизводительных, но тоже туристических машин) их четыре.
  • Небольшие портативные приборы, такие как бензопилы, генераторы и бытовые газонокосилки, чаще всего имеют один цилиндр, хотя существуют и двухцилиндровые бензопилы.

Система зажигания

Двигатели внутреннего сгорания можно классифицировать по системе зажигания. Точка цикла, в которой воспламеняется смесь топлива и окислителя, напрямую влияет на эффективность и мощность ДВС.Для типичного 4-тактного автомобильного двигателя горящая смесь должна достичь максимального давления, когда коленчатый вал находится под углом 90 градусов после ВМТ (верхней мертвой точки). Скорость фронта пламени напрямую зависит от степени сжатия, температуры топливной смеси и октанового или цетанового числа топлива. Современные системы зажигания предназначены для зажигания смеси в нужное время, чтобы фронт пламени не касался опускающейся днища поршня. Если фронт пламени соприкасается с поршнем, это приводит к появлению детонации или детонации.Более бедные смеси и смеси с более низким давлением горят медленнее, что требует более точного момента зажигания. Сегодня в большинстве двигателей используется электрическая или компрессионная система нагрева для зажигания. Однако исторически использовались системы с внешним пламенем и горячими трубами. Никола Тесла получил один из первых патентов на механическую систему зажигания - патент США 609250 (PDF) «Электрический воспламенитель для газовых двигателей» 16 августа 1898 года.

Топливные системы

Топливо сгорает быстрее и полнее, если большая площадь его поверхности контактирует с кислородом.Чтобы двигатель работал эффективно, топливо должно испаряться с поступающим воздухом в виде того, что обычно называют топливно-воздушной смесью. Обычно используются два метода испарения топлива в воздух: карбюраторный и впрыск топлива.

Часто для более простых поршневых двигателей используется карбюратор для подачи топлива в цилиндр. Однако точный контроль количества топлива, подаваемого в двигатель, невозможно. Карбюраторы - это самые распространенные в настоящее время устройства для смешивания топлива, используемые в газонокосилках и других двигателях малой мощности. До середины 1980-х карбюраторы также были распространены в автомобилях.

Более крупные бензиновые двигатели, такие как используемые в автомобилях, в основном перешли на системы впрыска топлива. В дизельных двигателях всегда используется впрыск топлива.

Автогазовые двигатели (LPG) используют либо системы впрыска топлива, либо карбюраторы с открытым или закрытым контуром.

В других двигателях внутреннего сгорания, таких как реактивные двигатели, используются горелки, а в ракетных двигателях используются различные идеи, включая ударные струи, сдвиг газа / жидкости, форсажные камеры и многие другие идеи.

Конфигурация двигателя

Двигатели внутреннего сгорания можно классифицировать по их конфигурации, которая влияет на их физические размеры и плавность хода (более плавные двигатели производят меньшую вибрацию). Общие конфигурации включают прямую или встроенную конфигурацию, более компактную V-образную конфигурацию и более широкую, но более гладкую плоскую или боксерскую конфигурацию. Авиационные двигатели также могут иметь радиальную конфигурацию, которая обеспечивает более эффективное охлаждение. Также использовались более необычные конфигурации, такие как «H», «U», «X» или «W».

Конфигурации с несколькими коленчатыми валами вовсе не обязательно нуждаются в головке блока цилиндров, но вместо этого могут иметь поршень на каждом конце цилиндра, что называется конструкцией с оппозитным поршнем. Эта конструкция использовалась в дизельном авиационном двигателе Junkers Jumo 205 с двумя коленчатыми валами, по одному на каждом конце одного ряда цилиндров, и, что наиболее заметно, в дизельных двигателях Napier Deltic, в которых использовались три коленчатых вала для обслуживания трех групп двусторонних цилиндров. цилиндры расположены в равностороннем треугольнике с коленчатыми валами по углам.Он также использовался в одноблочных локомотивных двигателях и продолжает использоваться для судовых двигателей, как для тяги, так и для вспомогательных генераторов. Двигатель Gnome Rotary, который использовался в нескольких ранних самолетах, имел неподвижный коленчатый вал и ряд радиально расположенных цилиндров, вращающихся вокруг него.

Объем двигателя

Мощность двигателя - это рабочий объем поршней двигателя. Обычно он измеряется в литрах (л) или кубических дюймах ( или куб. Дюймов) для двигателей большего размера и кубических сантиметрах (сокращенно см) для двигателей меньшего размера.Двигатели большей мощности обычно более мощные и обеспечивают больший крутящий момент на более низких оборотах, но при этом потребляют больше топлива.

Помимо разработки двигателя с большим количеством цилиндров, есть два способа увеличить мощность двигателя. Первый - увеличить ход, второй - увеличить диаметр поршня. В любом случае может потребоваться дополнительная регулировка подачи топлива в двигатель для обеспечения оптимальной производительности.

Заявленная мощность двигателя может быть больше вопросом маркетинга, чем инженерии.Morris Minor 1000, Morris 1100 и Austin-Healey Sprite Mark II были оснащены двигателем BMC серии A с одинаковым ходом и диаметром цилиндра в соответствии с их спецификациями и были от одного производителя. Однако объем двигателя был указан как 1000 куб. См, 1100 куб. См и 1098 куб. См соответственно в торговой литературе и на значках автомобиля.

Смазочные системы

Используется несколько различных типов систем смазки. Простые двухтактные двигатели смазываются маслом, смешанным с топливом или впрыскиваемым в поток впуска в виде спрея.Ранние тихоходные стационарные и судовые двигатели смазывались под действием силы тяжести из небольших камер, подобных тем, которые использовались в паровых двигателях в то время, с тендером, заполняющим их по мере необходимости. Поскольку двигатели были адаптированы для использования в автомобилях и самолетах, необходимость в высоком соотношении мощности к массе привела к увеличению скорости, повышению температуры и большему давлению на подшипники, что, в свою очередь, требовало смазки под давлением для шатунных подшипников и шейки шатуна, если либо за счет прямой смазки от насоса, либо косвенно посредством струи масла, направляемой на приемные чашки на концах шатуна, что имело преимущество в обеспечении более высоких давлений при увеличении частоты вращения двигателя.

Загрязнение двигателя

Обычно двигатели внутреннего сгорания, особенно поршневые двигатели внутреннего сгорания, производят умеренно высокие уровни загрязнения из-за неполного сгорания углеродсодержащего топлива, что приводит к образованию оксида углерода и некоторого количества сажи, а также оксидов азота и серы и некоторых несгоревших углеводородов в зависимости от условий эксплуатации и соотношение топливо / воздух. Основными причинами этого являются необходимость работы бензиновых двигателей со стехиометрическим соотношением для достижения сгорания (топливо сгорает более полно в избытке воздуха) и «гашение» пламени относительно холодными стенками цилиндра.

Дизельные двигатели выделяют широкий спектр загрязняющих веществ, включая аэрозоли многих мелких частиц (PM10), которые, как считается, глубоко проникают в легкие человека. Двигатели, работающие на сжиженном нефтяном газе (LPG), имеют очень низкий уровень выбросов, поскольку LPG горит очень чисто и не содержит серы или свинца.

  • Многие виды топлива содержат серу, что приводит к образованию оксидов серы (SOx) в выхлопных газах, что способствует кислотным дождям.
  • Высокая температура горения приводит к образованию больших количеств оксидов азота (NOx), которые, как было доказано, опасны для здоровья растений и животных.
  • Чистое производство диоксида углерода не является обязательной характеристикой двигателей, но, поскольку большинство двигателей работают на ископаемом топливе, это обычно происходит. Если двигатели работают на биомассе, то чистый углекислый газ не образуется, поскольку растущие растения поглощают столько же или больше углекислого газа во время роста.
  • Двигатели, работающие на водороде, должны производить только воду, но при использовании воздуха в качестве окислителя также образуются оксиды азота.

КПД двигателя внутреннего сгорания

КПД различных типов двигателей внутреннего сгорания различается.Принято считать, что большинство двигателей внутреннего сгорания, работающих на бензине, даже при использовании турбонагнетателей и вспомогательных средств повышения эффективности имеют механический КПД около 20 процентов. Большинство двигателей внутреннего сгорания тратят около 36 процентов энергии бензина в виде тепла, теряемого в системе охлаждения, и еще 38 процентов через выхлоп. Остальное, около шести процентов, теряется на трение. Большинству инженеров не удавалось успешно использовать потерянную энергию для каких-либо значимых целей, хотя существуют различные дополнительные устройства и системы, которые могут значительно повысить эффективность сгорания.

Впрыск водородного топлива, или HFI, представляет собой дополнительную систему двигателя, которая, как известно, улучшает экономию топлива двигателей внутреннего сгорания путем впрыска водорода для улучшения сгорания во впускной коллектор. Можно увидеть прирост экономии топлива от 15 до 50 процентов. Небольшое количество водорода, добавляемого к всасываемому топливно-воздушному заряду, увеличивает октановое число комбинированного топливного заряда и увеличивает скорость пламени, тем самым позволяя двигателю работать с более продвинутой синхронизацией зажигания, более высокой степенью сжатия и более бедным воздухом. к топливной смеси, чем это возможно в противном случае.В результате снижается уровень загрязнения, увеличивается мощность и эффективность. Некоторые системы HFI используют бортовой электролизер для выработки используемого водорода. Также можно использовать небольшой резервуар с водородом под давлением, но этот метод требует повторного заполнения.

Также обсуждались новые типы двигателей внутреннего сгорания, такие как Scuderi Split Cycle Engine, которые используют высокое давление сжатия, превышающее 2000 фунтов на квадратный дюйм, и сгорают после верхней мертвой точки (самая высокая и самая сжатая точка в ход поршня внутреннего сгорания).Ожидается, что такие двигатели будут иметь КПД 50-55%.

Банкноты

Список литературы

  • Харденберг, Хорст О. 1999. Средние века двигателей внутреннего сгорания . Варрендейл, Пенсильвания: Международное издательство SAE. ISBN 0768003911.
  • Хейвуд, Джон. 1988. Основы двигателя внутреннего сгорания. Нью-Йорк: McGraw-Hill Science / Engineering / Math. ISBN 007028637X.
  • Стоун, Ричард. 1999. Введение в двигатели внутреннего сгорания .Варрендейл, Пенсильвания: Международное издательство SAE. ISBN 0768004950.
  • Тейлор, Чарльз Фейет. 1985. Двигатель внутреннего сгорания в теории и практике . Кембридж, Массачусетс: MIT Press. ISBN 0262700263.

Внешние ссылки

Все ссылки получены 4 марта 2018 г.

  • Знакомство с автомобильными двигателями - изображения в разрезе и хороший обзор двигателя внутреннего сгорания
  • Библия по топливу и двигателям - хороший ресурс для различных типов двигателей и видов топлива.
  • youtube - Анимация компонентов 4-цилиндрового двигателя
  • youtube - Анимация внутренних движущихся частей 4-цилиндрового двигателя

кредитов

Энциклопедия Нового Света писателей и редакторов переписали и завершили статью Википедия в соответствии со стандартами New World Encyclopedia . Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3.0 (CC-by-sa), которая может использоваться и распространяться с указанием авторства. Кредит предоставляется в соответствии с условиями этой лицензии, которая может ссылаться как на участников Энциклопедии Нового Света , так и на самоотверженных добровольцев Фонда Викимедиа. Чтобы процитировать эту статью, щелкните здесь, чтобы просмотреть список допустимых форматов цитирования. История более ранних публикаций википедистов доступна исследователям здесь:

История этой статьи с момента ее импорта в New World Encyclopedia :

Примечание. Некоторые ограничения могут применяться к использованию отдельных изображений, на которые распространяется отдельная лицензия.

История автомобиля

Самые первые самоходные дорожные транспортные средства приводились в движение паровыми двигателями, и по этому определению Николя Жозеф Кюньо из Франции построил первый автомобиль в 1769 году, который был признан Британским Королевским автомобильным клубом и Автомобильным клубом Франции как первый. Так почему же так много книг по истории говорят, что автомобиль был изобретен Готлибом Даймлером или Карлом Бенцем? Это связано с тем, что и Daimler, и Benz изобрели очень успешные и практичные автомобили с бензиновым двигателем, которые положили начало эре современных автомобилей.Даймлер и Бенц изобрели автомобили, которые выглядели и работали так же, как автомобили, которые мы используем сегодня. Однако было бы несправедливо утверждать, что кто-то из этих людей изобрел «автомобиль».

Двигатель внутреннего сгорания: сердце автомобиля

Двигатель внутреннего сгорания - это двигатель, который использует взрывное сгорание топлива, чтобы толкать поршень внутри цилиндра - движение поршня вращает коленчатый вал, который затем вращает колеса автомобиля через цепь или приводной вал. Для двигателей внутреннего сгорания автомобилей обычно используются различные виды топлива: бензин (или бензин), дизельное топливо и керосин.

Краткий очерк истории двигателя внутреннего сгорания включает следующие основные моменты:

  • 1680 - голландский физик Кристиан Гюйгенс разработал (но так и не построил) двигатель внутреннего сгорания, который должен был работать на порохе.
  • 1807 - Франсуа Исаак де Риваз из Швейцарии изобрел двигатель внутреннего сгорания, в котором в качестве топлива использовалась смесь водорода и кислорода. Риваз сконструировал автомобиль для своего двигателя - первый автомобиль с двигателем внутреннего сгорания.Однако его конструкция была очень неудачной.
  • 1824 - Английский инженер Сэмюэл Браун приспособил старый паровой двигатель Ньюкомена для сжигания газа и использовал его, чтобы ненадолго привести в движение транспортное средство на Шутерс-Хилл в Лондоне.
  • 1858 - Инженер бельгийского происхождения Жан Жозеф Этьен Ленуар изобрел и запатентовал (1860) электрический двигатель внутреннего сгорания с искровым зажиганием двойного действия, работающий на угольном газе. В 1863 году Ленуар прикрепил улучшенный двигатель (на бензине и примитивном карбюраторе) к трехколесному фургону, которому удалось совершить историческое путешествие длиной в пятьдесят миль.
  • 1862 - Альфонс Бо де Рошас, французский инженер-строитель, запатентовал, но не построил четырехтактный двигатель (патент Франции № 52,593, 16 января 1862 г.).
  • 1864 - Австрийский инженер Зигфрид Маркус построил одноцилиндровый двигатель с грубым карбюратором и прикрепил свой двигатель к тележке для скалистой 500-футовой езды. Несколько лет спустя Маркус сконструировал автомобиль, который на короткое время разгонялся до 10 миль в час, который несколько историков считали предшественником современного автомобиля, будучи первым в мире транспортным средством с бензиновым двигателем (однако, прочтите противоречивые примечания ниже).
  • 1873 - Джордж Брайтон, американский инженер, разработал неудачный двухтактный керосиновый двигатель (в нем использовались два внешних цилиндра накачки). Однако он считался первым безопасным и практичным масляным двигателем.
  • 1866 - Немецкие инженеры Ойген Ланген и Николаус Август Отто усовершенствовали конструкции Ленуара и де Роша и изобрели более эффективный газовый двигатель.
  • 1876 - Николаус Август Отто изобрел, а затем запатентовал успешный четырехтактный двигатель, известный как «цикл Отто».
  • 1876 - Первый успешный двухтактный двигатель был изобретен сэром Дугалдом Клерком.
  • 1883 - Французский инженер Эдуард Деламар-Дебутвиль построил одноцилиндровый четырехтактный двигатель, работавший на печном газе. Неизвестно, действительно ли он построил автомобиль, однако проекты Деламара-Дебутвилля были очень продвинутыми для того времени - в некоторых отношениях опережали как Daimler, так и Benz, по крайней мере, на бумаге.
  • 1885 - Готлиб Даймлер изобрел то, что часто называют прототипом современного газового двигателя - с вертикальным цилиндром и с впрыском бензина через карбюратор (запатентовано в 1887 году).Daimler сначала построил двухколесный автомобиль Reitwagen (ездовая повозка) с этим двигателем, а год спустя построил первый в мире четырехколесный автомобиль.
  • 1886 - 29 января Карл Бенц получил первый патент (DRP № 37435) на автомобиль, работающий на газе.
  • 1889 - Daimler построил улучшенный четырехтактный двигатель с грибовидными клапанами и двумя V-образными цилиндрами.
  • 1890 - Вильгельм Майбах построил первый четырехцилиндровый четырехтактный двигатель.

Проектирование двигателей и автомобилей были неотъемлемой частью деятельности, почти все конструкторы двигателей, упомянутые выше, также проектировали автомобили, а некоторые из них стали крупными производителями автомобилей. Все эти изобретатели и многие другие внесли заметные улучшения в эволюцию автомобилей внутреннего сгорания.

Важность Николая Отто

Одна из важнейших вех в разработке двигателей принадлежит Николаусу Августу Отто, который в 1876 году изобрел эффективный газовый двигатель.Отто построил первый практический четырехтактный двигатель внутреннего сгорания, названный «Двигатель цикла Отто», и как только он закончил работу над двигателем, он встроил его в мотоцикл. Вклад Отто был очень исторически значимым, именно его четырехтактный двигатель был повсеместно принят для всех будущих автомобилей, работающих на жидком топливе.

Карл Бенц

В 1885 году немецкий инженер-механик Карл Бенц спроектировал и построил первый в мире практичный автомобиль с двигателем внутреннего сгорания.29 января 1886 года Benz получил первый патент (DRP № 37435) на автомобиль, работающий на газе. Это был трехколесный автомобиль; Бенц построил свой первый четырехколесный автомобиль в 1891 году. Benz & Cie., Компания, основанная изобретателем, стала крупнейшим в мире производителем автомобилей к 1900 году. Бенц был первым изобретателем, который интегрировал двигатель внутреннего сгорания с шасси - разработав и то, и другое. все вместе.

Готтлиб Даймлер

В 1885 году Готтлиб Даймлер (вместе со своим партнером по дизайну Вильгельмом Майбахом) продвинул двигатель внутреннего сгорания Отто на шаг вперед и запатентовал то, что обычно считается прототипом современного газового двигателя. Связь Даймлера с Отто была прямой; Даймлер работал техническим директором компании Deutz Gasmotorenfabrik, совладельцем которой в 1872 году являлся Николаус Отто. Существуют некоторые разногласия относительно того, кто построил первый мотоцикл, Отто или Даймлер.

Двигатель Daimler-Maybach 1885 года был небольшим, легким, быстрым, имел карбюратор с впрыском бензина и вертикальный цилиндр. Размер, скорость и эффективность двигателя сделали революцию в дизайне автомобилей. 8 марта 1886 года Даймлер взял дилижанс и приспособил его для размещения своего двигателя, тем самым сконструировав первый в мире четырехколесный автомобиль . Daimler считается первым изобретателем, который изобрел практический двигатель внутреннего сгорания.

В 1889 году Даймлер изобрел двухцилиндровый четырехтактный двигатель с V-образным скосом и грибовидными клапанами. Как и двигатель Отто 1876 года, новый двигатель Daimler заложил основу для всех будущих двигателей автомобилей. Также в 1889 году Daimler и Maybach построили свой первый автомобиль с нуля, они не адаптировали другое транспортное средство, как всегда делали раньше. Новый автомобиль Daimler имел четырехступенчатую коробку передач и развивал скорость до 10 миль в час.

Daimler основал Daimler Motoren-Gesellschaft в 1890 году для производства своих дизайнов. Одиннадцать лет спустя Вильгельм Майбах сконструировал автомобиль Mercedes.

Если бы Зигфрид Маркус построил свой второй автомобиль в 1875 году и он был таким, как заявлено, это был бы первый автомобиль с четырехтактным двигателем и первый, который использовал бензин в качестве топлива, первый имел карбюратор для бензинового двигателя и сначала зажигание от магнето. Однако единственное существующее свидетельство указывает на то, что автомобиль был построен примерно в 1888/89 году - слишком поздно, чтобы быть первым.

К началу 1900-х годов автомобили с бензиновым двигателем начали продаваться лучше всех других типов автомобилей. Рынок экономичных автомобилей рос, и потребность в промышленном производстве росла.

Первыми производителями автомобилей в мире были французы: Panhard & Levassor (1889 г.) и Peugeot (1891 г.). Под производителем автомобилей мы подразумеваем производителей целых автомобилей для продажи, а не только изобретателей двигателей, которые экспериментировали с конструкцией автомобилей для тестирования своих двигателей - Daimler и Benz начинали как последние, прежде чем стать полноценными производителями автомобилей, и заработали свои первые деньги, лицензируя свои патенты и продавая свои двигатели производителям автомобилей.

Рене Панар и Эмиль Левассор

Рене Панар и Эмиль Левассор были партнерами в сфере деревообрабатывающего оборудования, когда решили стать производителями автомобилей. Свой первый автомобиль они построили в 1890 году с двигателем Daimler. Эдуард Саразин, который владел лицензионными правами на патент Daimler во Франции, поручил команду. (Лицензирование патента означает, что вы платите комиссию, а затем имеете право создавать и использовать чье-то изобретение для получения прибыли - в этом случае Саразин имел право строить и продавать двигатели Daimler во Франции. ) Партнеры не только производили автомобили, но и внесли улучшения в конструкцию кузова.

Panhard-Levassor производил автомобили с педальным сцеплением, цепной трансмиссией, ведущей к коробке переключения передач, и передним радиатором. Левассор был первым конструктором, который переместил двигатель в переднюю часть автомобиля и применил заднеприводную компоновку. Эта конструкция была известна как Systeme Panhard и быстро стала стандартом для всех автомобилей, поскольку обеспечивала лучший баланс и улучшенное рулевое управление.Панара и Левассора также приписывают изобретение современной трансмиссии, установленной в их Panhard 1895 года.

Панар и Левассор также разделили лицензионные права на двигатели Daimler с Армандом Пежо. Автомобиль Peugeot выиграл первую автомобильную гонку во Франции, которая получила широкую известность и способствовала росту продаж автомобилей. По иронии судьбы гонка «Париж - Марсель» 1897 года привела к автокатастрофе со смертельным исходом, в результате которой погиб Эмиль Левассор.

Вначале французские производители не стандартизировали модели автомобилей - каждая машина отличалась от другой.Первым стандартизированным автомобилем стал Benz Velo 1894 года. В 1895 году было изготовлено сто тридцать четыре идентичных Velos.

Чарльз и Франк Дурье

Первыми производителями коммерческих автомобилей с бензиновым двигателем в Америке были Чарльз и Фрэнк Дурье. Братья были производителями велосипедов, заинтересовались бензиновыми двигателями и автомобилями и построили свой первый автомобиль в 1893 году в Спрингфилде, штат Массачусетс. К 1896 году компания Duryea Motor Wagon Company продала тринадцать моделей дорогого лимузина Duryea, производство которого продолжалось до 1920-х годов.

Рэнсом Эли Олдс

Первым автомобилем, массово производимым в Соединенных Штатах, был Oldsmobile Curved Dash 1901 года, построенный американским производителем автомобилей Рэнсом Эли Олдсом (1864-1950). Олдс изобрел основную концепцию сборочной линии и запустил автомобильную промышленность в районе Детройта. Впервые он начал производить паровые и бензиновые двигатели вместе со своим отцом, Плинием Фиском Олдсом, в Лансинге, штат Мичиган, в 1885 году. Олдс сконструировал свой первый паровой автомобиль в 1887 году. В 1899 году, с возрастающим опытом создания бензиновых двигателей, Олдс переехал в Детройт. запустить Olds Motor Works и производить автомобили по низким ценам.Он произвел 425 "Curved Dash Olds" в 1901 году и был ведущим производителем автомобилей в Америке с 1901 по 1904 год.

Генри Форд

Американский производитель автомобилей Генри Форд (1863-1947) изобрел улучшенную сборочную линию и установил первую сборочную линию с конвейерной лентой на своем автомобильном заводе в Форд-Хайленд-Парк, штат Мичиган, примерно в 1913-1914 годах. Линия сборки снизила затраты на производство автомобилей за счет сокращения времени сборки. Знаменитая модель Ford Ford была собрана за девяносто три минуты.Форд сделал свой первый автомобиль, названный «Quadricycle», в июне 1896 года. Однако успех пришел после того, как он основал Ford Motor Company в 1903 году. Это была третья автомобильная компания, созданная для производства автомобилей, которые он проектировал. Он представил модель T в 1908 году, и она имела успех. После установки движущихся сборочных линий на своем заводе в 1913 году Форд стал крупнейшим в мире производителем автомобилей. К 1927 году было выпущено 15 миллионов моделей T.

Другой победой Генри Форда стала патентная битва с Джорджем Б.Селден. Селден, никогда не строивший автомобилей, имел патент на «дорожный двигатель», на этом основании Селден получал гонорары от всех американских производителей автомобилей. Форд отменил патент Селдена и открыл американский автомобильный рынок для производства недорогих автомобилей.

История автомобиля


Самые первые самоходные дорожные транспортные средства приводились в движение паровыми двигателями, и по этому определению Николя Жозеф Кюньо из Франции построил первый автомобиль в 1769 году, который был признан Британским королевским автомобильным клубом и Автомобильным клубом Франции как первый. Так почему же так много книг по истории говорят, что автомобиль был изобретен Готлибом Даймлером или Карлом Бенцем? Это связано с тем, что и Daimler, и Benz изобрели очень успешные и практичные автомобили с бензиновым двигателем, которые положили начало эре современных автомобилей. Даймлер и Бенц изобрели автомобили, которые выглядели и работали так же, как автомобили, которые мы используем сегодня. Однако было бы несправедливо утверждать, что кто-то из этих людей изобрел «автомобиль».

История двигателя внутреннего сгорания - сердце автомобиля
Двигатель внутреннего сгорания - это любой двигатель, который использует взрывное сгорание топлива для проталкивания поршня внутри цилиндра - движение поршня вращает коленчатый вал, который затем вращает колеса автомобиля через цепь или приводной вал.Для двигателей внутреннего сгорания автомобилей обычно используются различные виды топлива: бензин (или бензин), дизельное топливо и керосин.

Краткий очерк истории двигателя внутреннего сгорания включает следующие основные моменты:

  • 1680 - Голландский физик Кристиан Гюйгенс разработал (но так и не построил) двигатель внутреннего сгорания, который должен был работать на порохе.
  • 1807 - Франсуа Исаак де Риваз из Швейцарии изобрел двигатель внутреннего сгорания, в котором в качестве топлива использовалась смесь водорода и кислорода.Риваз сконструировал автомобиль для своего двигателя - первый автомобиль с двигателем внутреннего сгорания. Однако его конструкция была очень неудачной.
  • 1824 - Английский инженер Сэмюэл Браун приспособил старый паровой двигатель Ньюкомена для сжигания газа и использовал его, чтобы ненадолго привести в движение транспортное средство на Шутерс-Хилл в Лондоне.
  • 1858 - Инженер бельгийского происхождения Жан Жозеф Этьен Ленуар изобрел и запатентовал (1860) электрический двигатель внутреннего сгорания двойного действия с искровым зажиганием, работающий на угольном газе.В 1863 году Ленуар прикрепил улучшенный двигатель (на бензине и примитивном карбюраторе) к трехколесной повозке, которая смогла совершить историческое путешествие длиной в пятьдесят миль. (См. Изображение вверху)
  • 1862 - Альфонс Бо де Роша, французский инженер-строитель, запатентовал, но не построил четырехтактный двигатель (французский патент № 52,593, 16 января 1862 г.).
  • 1864 - Австрийский инженер Зигфрид Маркус * построил одноцилиндровый двигатель с грубым карбюратором и прикрепил его к тележке для скалистого 500-футового проезда.Несколько лет спустя Маркус разработал автомобиль, который ненадолго разгонялся до 10 миль в час, который несколько историков считали предшественником современного автомобиля, будучи первым в мире транспортным средством с бензиновым двигателем (однако, прочтите противоречивые примечания ниже).
  • 1873 - Джордж Брайтон, американский инженер, разработал неудачный двухтактный керосиновый двигатель (в нем использовались два внешних насосных цилиндра). Однако он считался первым безопасным и практичным масляным двигателем.
  • 1866 - Немецкие инженеры Ойген Ланген и Николаус Август Отто усовершенствовали конструкции Ленуара и де Роша и изобрели более эффективный газовый двигатель.
  • 1876 - Николаус Август Отто изобрел, а затем запатентовал успешный четырехтактный двигатель, известный как «цикл Отто».
  • 1876 - Первый успешный двухтактный двигатель был изобретен сэром Дугалдом Клерком.
  • 1883 - Французский инженер Эдуард Деламар-Дебутвиль построил одноцилиндровый четырехтактный двигатель, работавший на печном газе.Неизвестно, действительно ли он построил автомобиль, однако проекты Деламара-Дебутвилля были очень продвинутыми для того времени - в некоторых отношениях опережали как Daimler, так и Benz, по крайней мере, на бумаге.
  • 1885 - Готлиб Даймлер изобрел то, что часто называют прототипом современного газового двигателя - с вертикальным цилиндром и с впрыском бензина через карбюратор (запатентовано в 1887 году). Daimler сначала построил двухколесный автомобиль Reitwagen (ездовая повозка) с этим двигателем, а год спустя построил первый в мире четырехколесный автомобиль.
  • 1886 - 29 января Карл Бенц получил первый патент (DRP № 37435) на автомобиль, работающий на газе.
  • 1889 - Daimler построил улучшенный четырехтактный двигатель с грибовидными клапанами и двумя V-образными цилиндрами.
  • 1890 - Вильгельм Майбах построил первый четырехцилиндровый четырехтактный двигатель.
  • Дополнительная литература - Механика двигателей внутреннего сгорания - Что такое 2-тактный двигатель? 4-тактный?
Проектирование двигателей и автомобилей были неотъемлемой частью деятельности, почти все конструкторы двигателей, упомянутые выше, также проектировали автомобили, а некоторые из них стали крупными производителями автомобилей.Все эти изобретатели и многие другие внесли заметные улучшения в эволюцию автомобилей внутреннего сгорания.

Важность Николауса Отто
Одна из важнейших вех в разработке двигателей принадлежит Николаю Августу Отто, который в 1876 году изобрел эффективный газовый двигатель. Отто построил первый практический четырехтактный двигатель внутреннего сгорания, названный «Двигатель цикла Отто», и как только он закончил работу над двигателем, он встроил его в мотоцикл.Вклад Отто был очень исторически значимым, именно его четырехтактный двигатель был повсеместно принят для всех будущих автомобилей, работающих на жидком топливе. (Подробнее о Nicolaus Otto )

Важность Карла Бенца
В 1885 году немецкий инженер-механик Карл Бенц спроектировал и построил первый в мире практичный автомобиль, оснащенный двигателем внутреннего сгорания. 29 января 1886 года Бенц получил первый патент (DRP No.37435) для автомобиля, работающего на газе. Это был трехколесный автомобиль; Бенц построил свой первый четырехколесный автомобиль в 1891 году. Benz & Cie., Компания, основанная изобретателем, стала крупнейшим в мире производителем автомобилей к 1900 году. Бенц был первым изобретателем, который интегрировал двигатель внутреннего сгорания с шасси - разработав и то, и другое. все вместе. (Подробнее о Karl Benz )

Важность Готтлиба Даймлера
В 1885 году Готлиб Даймлер (вместе со своим партнером по дизайну Вильгельмом Майбахом) сделал шаг вперед в двигателе внутреннего сгорания Отто и запатентовал то, что обычно считается прототипом современного газового двигателя.Связь Даймлера с Отто была прямой; Даймлер работал техническим директором компании Deutz Gasmotorenfabrik, совладельцем которой в 1872 году являлся Николаус Отто. Существуют некоторые разногласия относительно того, кто построил первый мотоцикл Отто или Daimler.

Двигатель Daimler-Maybach 1885 года был маленьким, легким, быстрым, использовал карбюратор с впрыском бензина и имел вертикальный цилиндр. Размер, скорость и эффективность двигателя сделали революцию в дизайне автомобилей. 8 марта 1886 года Даймлер взял дилижанс и приспособил его для размещения своего двигателя, тем самым спроектировав первый в мире четырехколесный автомобиль . Daimler считается первым изобретателем, который изобрел практический двигатель внутреннего сгорания.

В 1889 году компания Daimler изобрела V-образный двухцилиндровый четырехтактный двигатель с грибовидными клапанами. Как и двигатель Отто 1876 года, новый двигатель Daimler заложил основу для всех будущих двигателей автомобилей. Также в 1889 году Daimler и Maybach построили свой первый автомобиль с нуля, они не адаптировали другое транспортное средство, как всегда делали раньше.Новый автомобиль Daimler имел четырехступенчатую коробку передач и развивал скорость до 10 миль в час.

Daimler основал Daimler Motoren-Gesellschaft в 1890 году для производства своих моделей. Одиннадцать лет спустя Вильгельм Майбах сконструировал автомобиль Mercedes. (Узнайте больше о Gottlieb Daimler & Wilhelm Maybach )

* Если бы Зигфрид Маркус построил свою вторую машину в 1875 году, и она была бы такой, как заявлено, это была бы первая машина с четырехтактным двигателем и первая, которая использовала бензин в качестве топлива, первая имела карбюратор для бензинового двигателя. и первый с зажиганием от магнето.Однако единственное существующее свидетельство указывает на то, что автомобиль был построен примерно в 1888/89 году - слишком поздно, чтобы быть первым.

Следующая страница > Начало сборочной линии

все иллюстрации mary bellis

Бензиновый двигатель | Британника

Бензиновый двигатель , любой из класса двигателей внутреннего сгорания, которые вырабатывают энергию за счет сжигания летучего жидкого топлива (бензина или бензиновой смеси, такой как этанол) с воспламенением, инициируемым электрической искрой.Бензиновые двигатели могут быть построены для удовлетворения требований практически любого возможного применения в силовых установках, наиболее важными из которых являются легковые автомобили, небольшие грузовики и автобусы, самолеты авиации общего назначения, подвесные и малые внутренние морские агрегаты, стационарные насосные агрегаты среднего размера, осветительные установки и т. Д. станки и электроинструменты. Четырехтактные бензиновые двигатели используются в подавляющем большинстве автомобилей, легких грузовиков, средних и больших мотоциклов и газонокосилок. Двухтактные бензиновые двигатели встречаются реже, но они используются для небольших подвесных судовых двигателей и во многих ручных инструментах для озеленения, таких как цепные пилы, кусторезы и воздуходувки.

V-образный двигатель

Поперечный разрез V-образного двигателя.

Encyclopædia Britannica, Inc.

Типы двигателей

Бензиновые двигатели можно сгруппировать в несколько типов в зависимости от нескольких критериев, включая их применение, метод управления подачей топлива, зажигание, расположение поршня и цилиндра или ротора, количество ходов за цикл, систему охлаждения, а также тип и расположение клапана. В этом разделе они описаны в контексте двух основных типов двигателей: поршневых и цилиндровых двигателей и роторных двигателей.В поршневом двигателе давление, создаваемое при сгорании бензина, создает силу на головке поршня, которая перемещает цилиндр по длине возвратно-поступательным или возвратно-поступательным движением. Эта сила отталкивает поршень от головки цилиндра и выполняет работу. Роторный двигатель, также называемый двигателем Ванкеля, не имеет обычных цилиндров, оснащенных возвратно-поступательными поршнями. Вместо этого давление газа действует на поверхности ротора, заставляя ротор вращаться и таким образом выполнять работу.

бензиновые двигатели

Типы бензиновых двигателей включают (A) двигатели с оппозитными поршнями, (B) роторные двигатели Ванкеля, (C) рядные двигатели и (D) двигатели V-8.

Encyclopædia Britannica, Inc.

Большинство бензиновых двигателей относятся к поршнево-поршневому типу. Основные компоненты поршнево-цилиндрового двигателя показаны на рисунке. Почти все двигатели этого типа используют четырехтактный или двухтактный цикл.

Типовая схема поршневой цилиндр бензинового двигателя.

Encyclopædia Britannica, Inc.

Четырехтактный цикл

Из различных методов рекуперации энергии процесса сгорания наиболее важным до сих пор был четырехтактный цикл, концепция, впервые разработанная в конце 19 века. Четырехтактный цикл показан на рисунке. При открытом впускном клапане поршень сначала опускается на такте впуска. Воспламеняющаяся смесь паров бензина и воздуха втягивается в цилиндр за счет создаваемого таким образом частичного вакуума.Смесь сжимается, когда поршень поднимается на такте сжатия при закрытых обоих клапанах. По мере приближения к концу хода заряд воспламеняется электрической искрой. Затем следует рабочий ход, когда оба клапана все еще закрыты, а давление газа обусловлено расширением сгоревшего газа, давящим на головку или головку поршня. Во время такта выпуска восходящий поршень выталкивает отработавшие продукты сгорания через открытый выпускной клапан. Затем цикл повторяется. Таким образом, каждый цикл требует четырех тактов поршня - впуска, сжатия, мощности и выпуска - и двух оборотов коленчатого вала.

Двигатель внутреннего сгорания: четырехтактный цикл

Двигатель внутреннего сгорания имеет четыре такта: впуск, сжатие, сгорание (мощность) и выпуск. Когда поршень перемещается во время каждого хода, он поворачивает коленчатый вал.

Encyclopædia Britannica, Inc. Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Недостатком четырехтактного цикла является то, что выполняется только половина тактов мощности по сравнению с двухтактным циклом ( см. Ниже ), и только половину такой мощности можно ожидать от двигателя данного размера при заданная рабочая скорость.Однако четырехтактный цикл обеспечивает более эффективную очистку выхлопных газов (продувку) и перезагрузку цилиндров, уменьшая потерю свежего заряда в выхлопе.

Развитие двигателя внутреннего сгорания

Люди строят автомобили уже более века, и почти под каждым капотом находится двигатель внутреннего сгорания. В течение последних 100 лет его принцип оставался неизменным: воздух и топливо попадают внутрь, в цилиндрах происходит взрыв, и сила толкает вас вперед.Но с каждым годом инженеры оттачивают двигатель внутреннего сгорания, чтобы он двигался быстрее и дальше, делая его более эффективным, чем раньше, производя мощность, которую вы раньше видели только на суперкарах. Состояние двигателя внутреннего сгорания никогда не могло бы зайти так далеко без этих серьезных скачков. Вот как мы дошли до этого.


1955

Впрыск топлива

До впрыска топлива дозирование бензина в камеру сгорания было неточным и сложным процессом.Карбюраторы часто нуждались в очистке и восстановлении, и на них влияли погодные условия, температура и высота над уровнем моря. Для сравнения, впрыск топлива был простым: он помогал двигателю работать более плавно, более стабильно на холостом ходу, работал более эффективно и избавлял от надоедливой рутины регулировки дроссельной заслонки каждый раз, когда вы ее запускали. Созданный на основе самолетов военного времени, он впервые был внедрен в автомобиль в 1955 году. В том же году Стирлинг Мосс и Денис Дженкинсон проехали на гоночном автомобиле Mercedes-Benz 300SLR через изнурительную гонку Mille Miglia протяженностью 992 мили в Италии, победив с рекордом. никогда не ломался: 10 часов 7 минут 48 секунд.

Британский автогонщик Стирлинг Мосс на пути к победе в итальянской гонке Mille Miglia Race, установив новый рекорд.

KeystoneGetty Images

Дорожная версия

Benz стала не только первым серийным автомобилем с системой впрыска топлива, разработанным Bosch, но и самым быстрым автомобилем в мире. Два года спустя Chevrolet подарила Corvette двигатель «Fuelie» с системой впрыска топлива Rochester Ramjet, которая смогла разогнать 300SL.Тем не менее, именно системы Bosch с электронным управлением нашли свое применение почти во всех автопроизводителях Европы, а к восьмидесятым годам система впрыска топлива захватила мир.


1962

Турбокомпрессор

Турбокомпрессор - одна из жемчужин развития двигателей. Турбина в форме улитки, набирающая больше воздуха в цилиндр, когда-то позволяла 12-цилиндровым истребителям времен Второй мировой войны взлетать выше, быстрее и дальше. Угадай, что? То же самое и на суше.Когда в 1962 году дебютировал первый автомобиль с турбонаддувом, он был обнаружен не под капотом легкого европейского малолитражного автомобиля, BMW 2002 или Saab 99, а благодаря мозговому доверию General Motors, полному наличными и желающему попробовать новые технологии.

Предоставлено Hagerty

В то время Oldsmobile Jetfire требовал - почти с каждым баком, полным бензина, - добавлением «Turbo Rocket Fluid», оригинального названия дистиллированной воды и метанола Jetsons.GM отказалась от этой концепции в середине десятилетия. Но к концу 1970-х такие компании, как BMW, Saab и Porsche, заняли позицию, доказали свою состоятельность в автоспорте, и теперь каждая машина имеет турбокомпрессор. Почти.

Турбокомпрессор превратился из грязного трюка с быстрой скоростью в вашем 930 Turbo в семейную жизнь в Mazda CX-9, чей 2,5-литровый двигатель был оснащен первой в своем роде системой Dynamic Pressure Turbo в 2016 году. В действии действует принцип «большой палец над садовым шлангом»: ограниченный поток ускоряет выпуск выхлопных газов в турбину, улучшая реакцию на низких оборотах и ​​уменьшая турбо-лаг.Кроме того, с более строгими стандартами выбросов и эффективности, это необходимый компонент для выжимания мощности большого двигателя из самых маленьких и легких двигателей. И крутящий момент! Вам больше не нужно сбивать мессершмитты, чтобы почувствовать себя втянутым в кресло.


1964

Роторный двигатель

Единственным двигателем, который действительно сломал шаблон - единственным, кто попал в производство, - было вращающееся чудо инженера Феликса Ванкеля, треугольник внутри овала, вращающийся как демон.По самой природе своей конструкции роторный двигатель легче, менее сложен и имеет более высокие обороты, чем типичная коробка с поршнями. Mazda и несуществующий немецкий автопроизводитель NSU были первыми, кто подписал контракт; В 1964 году NSU Spider стал первым серийным автомобилем с Ванкелем.

Mazda, однако, была единственной компанией, которая действительно работала с ней - первой Mazda с роторным двигателем была Cosmo 1967 года, прародительница длинной линейки спортивных автомобилей, седанов и даже случайных пикапов. последний RX-8 сошел с конвейера в 2012 году.Концепция RX-Vision 2016, представленная на Токийском автосалоне 2015 года, подтвердила непристойные слухи о том, что группа преданных своему делу инженеров, которым нечего терять, все еще разрабатывает следующий великий роторный двигатель где-то на заводе в Хиросиме.

Вверху слева: Mazda Cosmo Sport 110S 1967 года выпуска; справа и внизу слева: роторный двигатель Mazda RENESIS

Предоставлено Mazda

.

1981

Деактивация цилиндра

Идея проста.Чем меньше срабатывает цилиндр, тем лучше пробег. Как превратить V8 в четырехцилиндровый? Если вы были Кадиллаком примерно в 1981 году, вы представили двигатель с метким названием 8-6-4, в котором использовались соленоиды с электронным управлением для закрытия клапанов на двух или четырех цилиндрах. Это должно было повысить эффективность, скажем, при движении по шоссе. Но последовавшая за этим ненадежность и неуклюжесть были настолько печально известны, что никто не осмеливался повторить попытку в течение двадцати лет.

Теперь у нескольких производителей идея наконец-то работает - и она перешла к двигателям меньшего размера.


2012

Степень сжатия

Наука работает следующим образом: внутри цилиндра двигателя чем меньше вы можете сжать воздух и топливо, тем больше мощности вы получите при взрыве. Объем, который поршень может сжать, и есть степень сжатия. Но производители не могут слишком сильно увеличивать степень сжатия, иначе смесь воспламенится сама по себе; последующий «стук» разорвет двигатель.

В надире 1970-х годов, задыхаясь от правил смога и вынужденных бороться с неэтилированным бензином, производители построили массивные двигатели V8, которые хрипели.Эти большие мальчики сдерживались болезненно низкой степенью сжатия - свинец, который когда-то был в бензине, предотвращал детонацию. Благодаря электронному управлению подачей топлива и лучшему пониманию контроля за выбросами двигатели стали вырабатывать больше мощности при уменьшении рабочего объема.

Двигатель Mazda SKYACTIV-G 2018 года с отключением цилиндров обеспечивает 187 лошадиных сил и 186 фунт-фут крутящего момента.

Предоставлено Mazda

.

В 2012 году двигатель Mazda SKYACTIV-G был запущен в производство с самой высокой степенью сжатия для серийного двигателя, поразительной 14: 1 (в Америке - 13: 1), что позволяет ему извлекать энергию почти из каждой капли бензина без множество оборудования для защиты от смога. Следующее нововведение Mazda вывело высокую степень сжатия на новый уровень. SKYACTIV-X использует искровое зажигание от сжатия (SPCCI) для воспламенения топливно-воздушной смеси с минимальным количеством бензина, сочетая крутящий момент дизельного двигателя с высокими оборотами бензинового двигателя.

Даже спустя столетие, даже при использовании альтернативных видов топлива и методов движения, двигатель внутреннего сгорания остается самой большой добычей в городе. По прошествии столь долгого времени основы не изменились. Но всегда найдется автомобильная компания, готовая представить что-то новое, и постоянное совершенствование является ключом к сохранению актуальности двигателя внутреннего сгорания в предстоящие годы.

Краткая история двигателя внутреннего сгорания

Колеса держатся на повороте

Первое - или было?

Сколько других преуспели, но потерпели неудачу? Кажется, что в истории дыр больше, чем в колесе швейцарского сыра. Я обнаружил бензиновый цикл на первой странице журнала Scientific American от 14 февраля 1891 года. Этот трехколесный носовой автомобиль, изобретенный Эдвардом Батлером из Гринвича, Англия, имел элегантный двухцилиндровый четырехтактный двигатель объемом 650 куб. См с водяным охлаждением и электрическим искровым зажиганием.За годы до ДеДиона и Бултона бензиновый цикл сделал Reitwagen Готтлиба Даймлера чем-то из средневековья. Тем не менее, возьмите любой справочник по истории мотоциклов, и вы не найдете его упоминания.

Построенный в 1888 году компанией Merryweather Fire Engine Company в Гринвиче, Англия, Petrol-Cycle приводился в движение двигателем мощностью 5/8 л.с. с зажиганием от магнето (позже замененным катушкой и батареей) и мог развивать скорость до 10 миль в час. У него было рулевое управление Ackermann, поворотные клапаны и карбюратор с поплавковым питанием - за пять лет до того, как Вильгельм Майбах изобрел свой распылительный карбюратор в 1893 году.Двигатель с жидкостным охлаждением имел резервуар для воды, который служил задним крылом (идея, принятая Хильдербрандом и Вольфмюллером в 1894 году), и двигатель запускался с использованием сжатого воздуха.

Опережать время - не всегда хорошо. Проблема с созданием Бултера была не механической, а политической. Английский Закон о красных флагах (Закон о локомотивах на автомагистралях) 1865 года ограничил скорость всех самоходных транспортных средств до 2 миль в час в городах и 4 миль в час в сельской местности. Кроме того, для обслуживания транспортного средства требовалось три человека, один из которых должен был идти впереди транспортного средства, размахивая красным флагом, чтобы предупредить людей о его приближении.В выпуске The English Mechanic за 1890 год он писал: «Власти не одобряют его использование на дорогах, и поэтому я отказался от его дальнейшего развития». В 1896 году он разобрал бензиновый цикл на металлолом и продал свои патенты Гарри Лоусону, который изготовил двигатель для морского использования. Как ни странно, в том же году был отменен Закон о красном флаге.

За исключением паровых велосипедов Сильвестра Ропера, история мотоциклов началась только после того, как появился двигатель внутреннего сгорания. Граф Альберт ДеДион и Джордж Бултон производили паровые машины с 1883 года, но когда они разработали свои экспериментальные двигатели внутреннего сгорания, все изменилось. Четырехтактный 138-кубовый двигатель DeDion мощностью 1/2 л.с. был установлен в их первую линейку трехколесных мотоциклов в 1895 году, и именно франчайзинг этого двигателя породил современный мотоцикл.

Сильвестр Ропер был известным изобретателем, у которого были финансы, доступ к современным производственным мощностям и обширные маркетинговые связи, чтобы развить его страсть к мотоциклам.По крайней мере, двое из его деловых партнеров строили и ездили на паровозах, как и Ропер до 1867 года, и он активно продвигал свои паровые велосипеды вплоть до самой смерти. Однако прежде, чем мотоциклы стали жизнеспособными, необходимо было разработать ряд разнообразных элементов. Одним из них был двигатель внутреннего сгорания.

История подтверждает, что Готтлиб Даймлер и Вильгельм Майбах построили первый мотоцикл с двигателем внутреннего сгорания (IC) в 1885 году, а Карл Бенц построил свой двухтактный двигатель в 1879 году, чтобы приводить в движение свой трехколесный Motowagen. И Диамлер, и Майбах работали с Николаусом Отто, который разработал первый успешный газовый двигатель. Фактически, N.A. Otto & Cie все еще работает. История двигателя внутреннего сгорания началась не в 1876 году, когда Николаус Отто разработал свой четырехтактный газовый двигатель, а сэр Дугальд Клерк построил первый успешный двухтактный двигатель. Зигфрид Маркус построил четыре действующих автомобиля - Strassenwagen - между 1868 и 1873 годами, но именно Этьен Ленуар разработал первый практический газовый двигатель в 1860 году.Двигатель Ленуара, работающий на бензине и использующий искровое зажигание, приводил в движение автомобиль, на котором он ехал из Парижа в Жуанвиль в 1862 году.

Чарльз и Фрэнк Дурье известны за производство первых автомобилей с бензиновым двигателем в Америке (1893 г.). Чарльз благодарит Сэмюэля Мори за изобретение двигателя внутреннего сгорания, а в 1930-х годах он профинансировал строительство двух двигателей на основе патента Мори. Один находится в Смитсоновском институте, а другой принадлежит Дину Камену.

Как и Эдвард Батлер, капитан Сэмюэл Мори опередил свое время.Он построил и успешно эксплуатировал пароходы за много лет до Роберта Фултона и был первым, кто использовал боковые лопасти для движения. Он запатентовал роторный паровой двигатель, разработал новый метод производства «лампового газа», запатентовал успешный водонагреватель, использующий тот же принцип, что и современные, а затем обратил свое внимание на горючие газы. Он не только построил «паровой двигатель», но и установил его на лодке и фургоне в 1829 году. Мало что известно об успешной демонстрации лодки на реке Шуйлкилл в сентябре, но он вошел в историю на Маркет-стрит в Филадельфии, будучи первым из них. первый человек в США, управляющий газовым транспортным средством, и второй человек в мире, попавший в автомобильную аварию.

К сожалению, патент Сэмюэля Мори был утерян в результате большого пожара в Патентной палате 1836 года, и хотя Чарльз Дурье, очевидно, имел доступ к этим документам, они снова были «утеряны», пока не были вновь обнаружены в архивах Дартмутского колледжа в 2004 году. , карбюратор и два цилиндра, он удивительно похож на двигатели внутреннего сгорания, появившиеся полвека спустя. Он работал на легковоспламеняющихся спиртах скипидара и даже имел проволочную сетку для предотвращения попадания искр в камере сгорания на карбюратор, деталь, которая была независимо изобретена заново в 1872 году.Сэмюэл Мори был широко известен своими достижениями при жизни, но он не смог продать один из своих самых передовых патентов, и он не один раз, а дважды терялся для истории!

Двигатель Сэмюэля Мори предшествовал первому коммерческому паровозу в Америке, но он не был первым, кто экспериментировал с внутренним сгоранием. За несколько месяцев до того, как Мори начал разрабатывать свой паровой двигатель, Сэмюэл Браун 4 декабря 1823 года запатентовал двигатель внутреннего сгорания и построил два рабочих образца, которые были продемонстрированы в его доме в Игл-Лодж в Бромптоне, Англия.В 1826 году он разработал еще один двигатель, работавший на водороде и кислороде. Подобно паровому двигателю Ньюкомена, он имел отдельные цилиндры сгорания и рабочие цилиндры, но вода циркулировала вокруг цилиндра с помощью насоса, и эта вода охлаждалась за счет контакта с внешним воздухом, как в современном двигателе с водяным охлаждением. Этот массивный двигатель имел рабочий объем 8 800 куб. Другой источник утверждает, что три цилиндра имели диаметр цилиндра 12 дюймов и ход 24 дюйма, но выдавали всего 4 л.с. Он установил его на четырехколесном транспортном средстве и утром 27 мая 1826 года перед небольшой толпой поехал на Шутерс-Хилл в Гринвиче.

Двигатель Сэмюэля Мори был намного меньше и сложнее, чем двигатель Брауна, но оба, как и атмосферный паровой двигатель Ньюкомена, были разработаны для создания вакуума в качестве движущей силы. Тем не менее, ни один из этих людей не был первым, кто построил работающие двигатели внутреннего сгорания, и они не были первыми, кто водил транспортное средство с такими двигателями.

На основании статьи, прочитанной в Кембриджском философском обществе в 1820 году, очевидно, что преподобный У. Сесил построил экспериментальный двигатель внутреннего сгорания. Название этой статьи: «О применении газообразного водорода для создания движущей силы в машинном оборудовании с описанием двигателя, который приводится в движение давлением атмосферы в вакууме, вызванном взрывами газообразного водорода и атмосферного воздуха». кажется, все сказано.Преподобный Сесил утверждал, что его двигатель работал с постоянной скоростью 60 об / мин и потреблял 17,6 кубических футов водорода в час. Взрыв произошел в цилиндре, и двигатель, по-видимому, был довольно шумным, поскольку он заявляет: «Чтобы уменьшить шум, вызванный взрывом, нижний конец цилиндра A, B, C, D может быть закопан в колодце или он может быть заключен в большой герметичный сосуд ». Он также упомянул двигатель, который продемонстрировал профессор Фариш, преподаватель механики в Кембридже. Двигатель Фариша работал на газе и воздухе, которые смешивались в цилиндре и взрывались под действием атмосферного давления, но он, по-видимому, построил более ранний двигатель, который работал на порохе. Это самые ранние двигатели внутреннего сгорания - или они были?

Просматривая названия патентов США, поданных до пожара 1836 года в патентном бюро, я заметил несколько перечисленных атмосферных двигателей. К сожалению, невозможно определить, были ли это паровые или газовые двигатели, если в них нет слова «взрывной». Также невозможно определить, были ли построены работающие двигатели по этим патентам.

Один такой экземпляр в 1811 году был подарен Августу Дей из Бордентауна, штат Нью-Джерси, за его двигатель внутреннего сгорания и взрыва.Он внес усовершенствования и 8 апреля 1812 года подал еще один патент, названный «Двигатель взрывной силы». Имеются опубликованные отчеты о том, что этот двигатель действительно был построен. Конечно, не все изобретения были запатентованы, и не все разработки были опубликованы. Утверждалось, что Джон Салливан приказал Марку Брунелю построить газовый двигатель, который использовался для приведения в движение лодки в Хобокене, штат Нью-Джерси, в 1798 или 1799 году. Учитывая достижения обоих мужчин, это утверждение правдоподобно и может быть одним из те забытые события в истории моторизованного транспорта.

Эксперименты с внутренним сгоранием проводились в Европе даже в то время, когда новая паровая машина Джеймса Ватта начинала поступать в продажу. Патент Джона Барбера 1791 года касался двигателя, работающего на сгорании углеводородов и воздуха. Углеводороды будут созданы путем внешнего сжигания древесины, угля, нефти или других горючих материалов, а затем смешаны с воздухом во втором контейнере, который он назвал «взрыватель». Вспышка воспламеняющегося газа вращала бы крыльчатку или вентилятор. Роберт Стрит сконструировал поршневой двигатель без сжатия в 1794 году.В его предложении каменноугольная смола, спирт или скипидар превращались в газ, а затем воспламенялись пламенем, горящим снаружи цилиндра. Сгорание заставило поршень подняться и сдвинуть груз. Филипп Лебон д'Омберсен запатентовал, но так и не построил машину, приводимую в действие освещающим (угольным) газом в 1801 году. Два насоса раздельно сжимали воздух и газ, и они были выпущены в сосуд, где смесь должна была воспламениться. Расширение этих газов перетекло в цилиндр двустороннего действия и обеспечило рабочую мощность на обоих концах цилиндра.Он даже предложил использовать электричество для зажигания, и чтобы выработка этого электричества и два компрессионных насоса управлялись самим двигателем.

Франсуа Иссак де Риваз, швейцарский изобретатель, запатентовал двигатель внутреннего сгорания в 1807 году. Двигатель работал на водороде и кислороде, хранящемся в воздушном шаре, который зажигался электрически с помощью ручного спускового крючка. Первый 100-метровый тест-драйв, установленный на примитивном четырехколесном фургоне, состоялся в 1813 году, что вошло в историю как первое транспортное средство с двигателем внутреннего сгорания.

Подобно слоям лука, история внутреннего сгорания снимается слой за слоем. Уильям МакГрегор в своей работе 1885 года о газовых двигателях отдает должное за их изобретение знаменитому изобретателю и философу Аббату Отфёйлю в 1678 году.
