определение причина клина двигателя автомобиля

Содержание

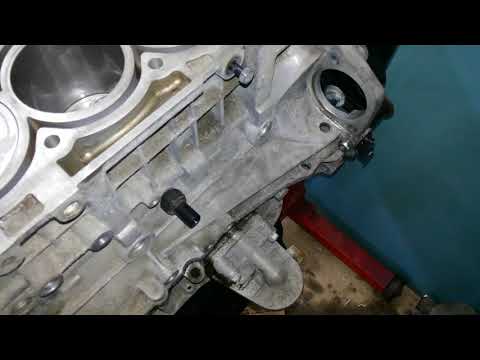

В случае клина важно не только произвести квалифицированный ремонт, но и правильно определить причину, по которой заклинил двигатель. Рассмотрим, как определить, что стартер не может провернуть коленчатый вал именно из-за клина, а также как предотвратить последствия перегрева, масляного голодания и последующий капитальный ремонт ДВС.

ОСНОВНЫЕ ПРИЧИНЫ

Сваривание вкладышей с шейками коленчатого вала вследствие масляного голодания.

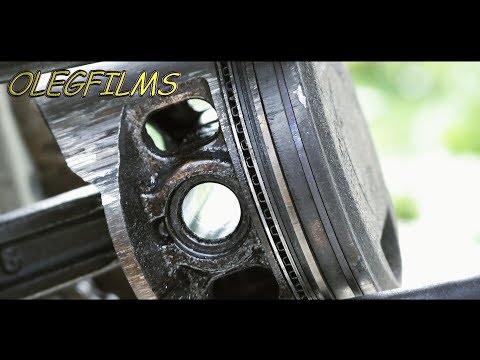

Заклинивание поршневых пальцев в верхней головке поршня. Как и в случае с вкладышами, причина может быть в масляном голодании. Но палец заклинивает и по причине несоосности верхней головки и поршневого пальца. Из-за возникшего перекоса появляются локальные зоны полусухого трения и чрезмерного натяга, что может стать причиной критического теплового расширения, задиров и заклинивания.

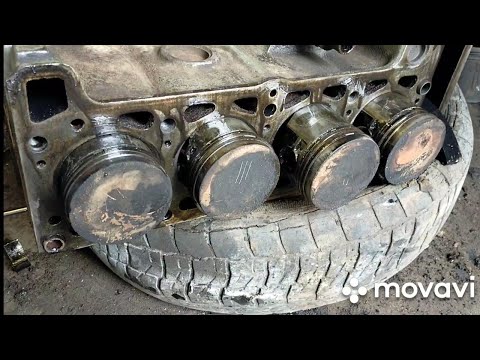

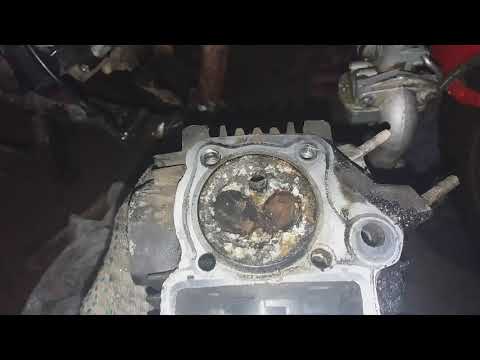

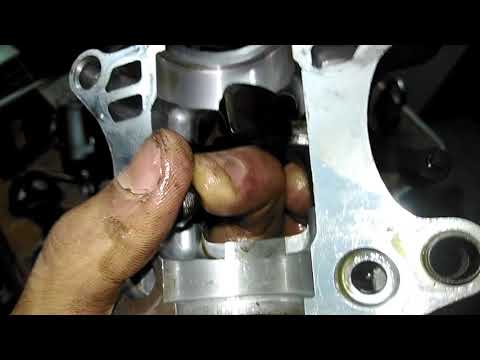

Поршень заклинил в цилиндре вследствие перегрева двигателя или ухудшенного теплоотвода.

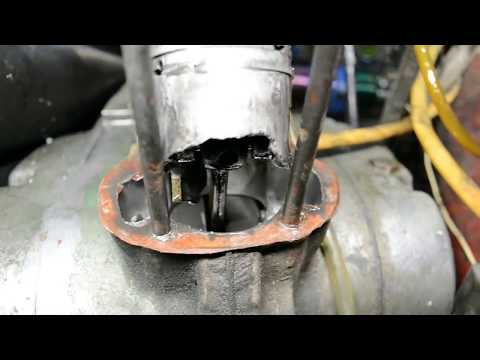

Разрушившийся поршень блокирует перемещение шатуна и вращение коленвала.
Неквалифицированный ремонт двигателя. Неправильный выбор тепловых зазоров при сборке ЦПГ, коленчатого вала, не устраненные неисправности системы смазки могут стать причиной описанных выше поломок. Также причиной клина могут стать болты, гайки, по неосторожности уроненные в цилиндры или впускной тракт.

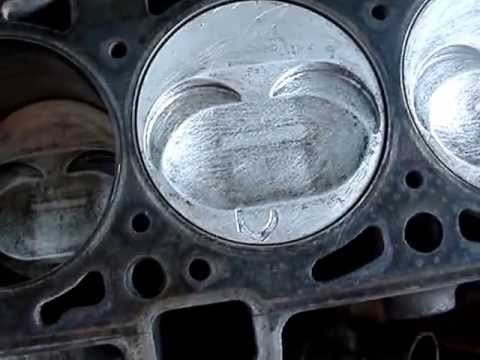

Погнутый клапан блокирует движение поршня. Основная причина «встречи» клапанов с поршнями – обрыв ремня ГРМ. После обрыва либо перескока сразу на несколько зубьев цепи ГРМ и удара происходит изгиб стержня клапана. Сильная деформация приводит к тому, что клапан не может двигаться по направляющей и блокирует движение поршня на подходе к ВМТ. К аналогичным последствиям приведет рассухаривание клапана.

КАК ПОНЯТЬ, ЧТО ДВИГАТЕЛЬ ПОЙМАЛ КЛИН?

Мысль о том, что двигатель заклинил, приходит после щелчка втягивающего реле стартера, за которым не следует вращение коленчатого вала. Вполне вероятно, что стартер щелкает, но не крутит из-за севшей АКБ или неисправности самого пускача. Чтобы определить заклинивший двигатель, необходимо попытаться прокрутить коленчатый вал вручную. Сделать это можно 2 способами:

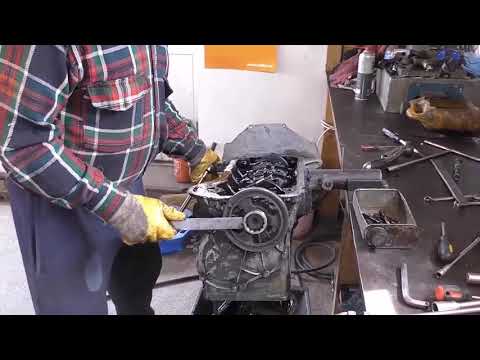

прокрутить коленвал ключом за болт крепления шкива. Недостаток в том, что на большинстве современных автомобилей компоновка подкапотного пространства ограничивает доступ к шкиву;
вывесить одну из сторон ведущей оси, включить наивысшую передачу и попытаться за колесо провернуть двигатель.

Не стоит пытаться провернуть коленчатый вал, буксируя автомобиль на тросу. Если двигатель заклинил, то усердные попытки провернуть коленвал могут привести к еще большим повреждениям.

ЧТО ДЕЛАТЬ И КАК ЛУЧШЕ РЕМОНТИРОВАТЬ ЗАКЛИНИВШИЙ МОТОР?

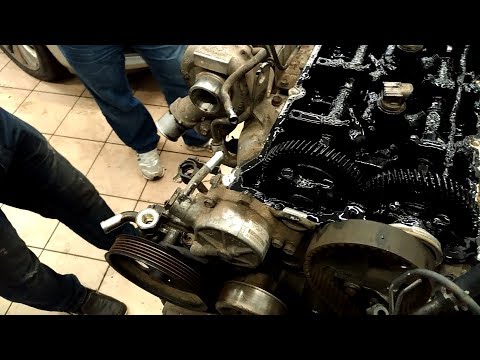

Предположим, двигатель на вашем авто все-таки заклинил, но вы не желаете разбирать его полностью для капитального ремонта. В таком случае снимите ремень ГРМ и попытайтесь провернуть шестерню/и распределительного вала. Если шестерня не вращается в направлении вращения КВ, вполне вероятно, что двигатель заклинил из-за клапанов. В таком случае ремонт заклинившего мотора рекомендуем начинать со снятия клапанной крышки, ГБЦ.

Если шкив коленчатого вала не вращается ни в какую из сторону, демонтируйте поддон для снятия бугелей коренных вкладышей, крышек нижних головок шатунов. В случае обнаружения задранных, прихваченных к коленчатому валу и провернутых вкладышей, замены подшипников скольжения все равно будет недостаточно. Мы рекомендуем не только проверить масляный насос, но и снять коленчатый вал для продувки сжатым воздухом каналов подвода масла. Вполне вероятно, что канал закоксован, что привело к локальному недостатку смазки. Если подшипники скольжения в норме, необходимо снятие и дефектовка ЦПГ.

МАСЛЯНОЕ ГОЛОДАНИЕ

Нехватка моторного масла в нагруженных парах трения приводит к трению на сухую, из-за чего детали быстро перегреваются. Расширение вследствие нагрева ведет к уменьшению теплового зазора, а из-за повышения температуры на деталях из мягких сплавов появляются локальные зоны оплавления. Именно такой разрушительный эффект имеет масляное голодание на подшипники скольжения коленчатого вала, шатунов.

Первыми в случае падения давления масла чаще всего страдают коренные вкладыши коленвала, так как при работе двигателя на них идет наибольшая нагрузка. Из-за высокой температуры происходит прихватка вкладышей и шейки вращающегося коленчатого вала. Последствие – проворачивание вкладышей в постелях и появление характерного стука (в таких случаях говорят, что двигатель стуканул). При усугублении проблемы пара шейка-вкладыш прихватываются настолько сильно, что после остановки двигателя и попытке последующего запуска стартер попросту не может провернуть коленчатый вал. Это и является главным признаком заклинившего мотора.

Основные причины низкого давления масла в двигателе:

низкая производительность маслонасоса. О характерных неисправностях и методах проверки читайте в статье «Как правильно проверить масляный насос»;
забитая сетка маслоприемника;
низкий уровень масла в двигателе. При значительном превышении уровня противовесы коленвала начинают взбивать масло и насыщать его воздухом, что также чревато ухудшением смазки трущихся пар;
появление эмульсии вследствие смешивания масла с водой, ОЖ;
неподходящий состав, вязкость моторного масла;
забитые каналы подачи масла к поршневому пальцу, магистрали смазывания вкладышей коленчатого вала.

ПЕРЕГРЕВ ДВИГАТЕЛЯ

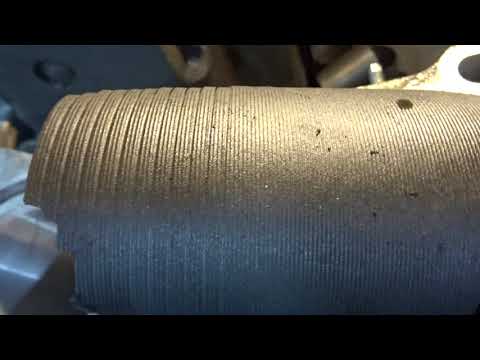

Критическое повышение температуры ведет к чрезмерному тепловому расширению элементов ЦПГ. При сгорании ТПВС поршень подвергается большим термическим нагрузкам, нежели цилиндр. Также стоит учитывать, что большинство поршней изготавливаются из алюминия, который по сравнению с чугуном имеет двойное тепловое расширение. Уменьшение зазора между поршнем и стенкой цилиндра ведет к полусухому трению, так как масляная пленка вытесняется расширяющимся поршнем. В местах соприкосновения возникают зоны локального перегрева, из-за чего поршень все с большим давлением воздействует на стенку цилиндра. Именно это становится причиной первых задиров.

Дальнейшее тепловое расширение ведет к повышению коэффициента трения и заклиниванию поршня в цилиндре. Двигатель в таком случае глохнет и больше не заводится. В некоторых случаях после остывания двигатель еще можно прокрутить стартером, но работать нормально он уже не будет. Наиболее печальный вариант развития событий – остановка двигателя с характерным стуком и «кулак дружбы».

Чтобы двигатель не заклинил вследствие перегрева, рекомендуем:

соблюдать допуски завода-изготовителя при выборе антифриза;
следить за уровнем ОЖ;
понимать симптомы неисправности термостата, поломки помпы системы охлаждения, чтобы в случае необходимости проверить исправность термоклапана, заменить водяной насос;
периодически промывать соты радиатора системы охлаждения двигателя.
