Электродвигатель на авто своими руками: Как сделать своими руками электродвигатель?

Содержание

Как сделать своими руками электродвигатель?

Чтобы понять, как сделать своими руками электродвигатель, нужно вспомнить, как он устроен и как работает.

{ ArticleToC: enabled=yes }

Если следовать инструкции шаг за шагом, не столь сложно электродвигатель сделать самому. Мотор послужит для ваших проектов.

Затраты на изготовление электродвигателя будут минимальными, поскольку сделать своими руками электродвигатель можно из подручных средств.

Материалы

Прежде всего, запастись нужно необходимыми материалами:

  • болтами;
  • спицей велосипедной;
  • гайками;
  • изолентой;
  • проволокой медной;
  • пластиной металлической;
  • супер- и термоклеем;
  • фанерой;
  • шайбами.

Не обойтись и без таких инструментов:

  • электродрели;
  • ножа канцелярского;
  • плоскогубцев;
  • станка шлифовального;
  • молотка;
  • ножниц;
  • паяльника;
  • пинцета;
  • шила.

Процесс изготовления

Начинать работу по изготовлению электродвигателя своими руками нужно с изготовления пяти пластин, в которых позже нужно просверлить отверстие по центру при помощи электродрели и надеть на ось — спицу велосипедную.

Плотно прижав пластины друг к другу, следует их концы зафиксировать изолентой, обрезав излишки канцелярским ножом. Если оси оказались неровными, их нужно заточить.

При прохождении через катушку электротока, последняя создает магнитное поле вокруг себя, которое не отличается от поля обычного магнита, но исчезает, когда ток отключают. Свойство это, можно использовать, чтобы металлические предметы притягивать и отпускать, включая и выключая ток.

В качестве эксперимента можно сделать цепь, состоящую из кнопки и электромагнита, который включать и отключать поможет эта кнопка.

Цепь питается от блока питания компьютера 12В. Если ось с пластинами установить рядом с электромагнитом и включить ток, то они будут притягиваться и одной из сторон поворачиваться к электромагниту.

Если ток сначала включить, а выключить его в момент, когда пластины максимально близко подошли к электромагниту, то они его пролетят по инерции, совершив оборот.

Если момент угадывать постоянно, и включать ток, они будут вращаться. Для того, чтобы сделать это в нужный момент, необходим прерыватель тока.

Изготовления прерывателя тока

Снова понадобится небольшая пластина, закрепить которую нужно на оси, прижав плоскогубцами, чтобы крепление было надежным. Как это должно выглядеть, понять поможет видео:

Видео: Как сделать электродвигатель

Далее, чтобы сделать электродвигатель своими руками нужно изготовить из нелакированной медной проволоки пружинящего контакта.

Один из контактов подключают к металлической пластине, а сверху на нее устанавливают ось. Поскольку ось, пластина и прерыватель металлические, то по ним будет идти ток. Дотрагиваясь контактом прерывателя, цепь можно замыкать и размыкать, что позволит электромагнит подключать в нужный момент и отключать.

Получившаяся вращающаяся конструкция, сделанная своими руками, называется в электродвигателях постоянного тока якорем, а взаимодействующий с якорем неподвижный электромагнит – индуктором.

Якорь в двигателях переменного тока называется ротором, а индуктор – статором. Названия порой путают, но это неправильно.

Изготовления рамки

Ее сделать нужно, чтобы конструкцию электродвигателя не держать руками. Материал для изготовления основания – фанера.

Индуктор своими руками

В фанере сделаем два отверстия под болт М6 длиной 25 мм, на которых разместим позже катушки электродвигателя. На болты накрутим гайки и вырежем три детали для соединения болтов (опоры).

У опор две функции: на них опираться будет ось якоря электродвигателя, сделанного своими руками, вторая — они будут служить магнитопроводом, который соединит болты. Под них нужно сделать отверстия (на глаз, поскольку особой точности это не требует). Пластины соединяют вместе и ставят снизу, прижимая болтами. Надев на болты катушки получаем некий подковообразный магнит.

Для закрепления в вертикальном положении якоря электродвигателя, нужно сделать рамку из листового металла (скоба). В ней сверлим три отверстия: одно по диаметру оси и два по бокам под шурупы (для крепления).

Изготовление катушек

Чтобы сделать их, потребуется полоска из картона и тонкой бумаги (см. размеры на чертеже). Вынув болт из основания, наматываем на него толстую полоску в 4-5 слоев, зафиксировав 2 слоями изоленты. Держится полоска достаточно плотно. Аккуратно снимаем ее, чтобы намотать проволоку.

После того, как проволока намотана, достанем пинцетом бумагу изнутри, обрезаем лишние слои, чтобы на болт катушка одевалась легко. Отрезаем у катушки лишнее с учетом того, что сверху и снизу еще будут щечки, необходимые для того, чтобы при эксплуатации электродвигателя не сползала проволока. Таким же образом делаем своими руками вторую катушку и переходит к изготовлению щечек.

Как сделать своими руками щечки?

Толстую бумагу кладем на гайку, а болтом сверху пробиваем отверстие. Сделать это легко. Надев затем бумагу на болт, сверху ставим шайбу и вырезаем, предварительно обведя ее карандашом. Получается она по форме аналогичной шайбе.

Всего нужно таких деталей сделать 4 шт., чтобы установить на болт сверху и снизу. На верхнюю щечку накручиваем гайку, подложив металлическую шайбу и фиксируем обе щечки термоклеем. Каркас, который сделан своими руками, готов.

Теперь осталось намотать на него проволоку (500 витков) лакированную диаметром 0,2 мм. Начало и конец проволоки скручиваем, чтобы не разматывалась. Раскрутив гайку, удалям болт – остается красивая маленькая катушка.

Концы проволоки освобождаем от лака, используя канцелярский нож, лудим, устанавливаем на болт. То же самое сделать нужно со второй катушкой.

Чтобы на оси пластины и прерыватель тока не прокручивались, их рекомендуется приклеить суперклеем.

Теперь последовательно соединим катушки, чтобы проверить работу электродвигателя. Плюс подключаем на начало обмотки (со стороны шляпки болта). При помощи скользящего контакта находим положение, в котором электродвигатель работает максимально эффективно.

Контакты такие называют в электродвигателях щетками. Чтобы последние не держать руками, нужны щеткодержатели, которые приклеиваются на суперклей, смазав маслом места трения оси.

Соединив катушки параллельно, увеличим ток (поскольку катушки обладают сопротивлением), следовательно, возрастет мощность электродвигателя. То есть, представить катушки можно как сопротивления.

А при их параллельном соединении их, суммарное сопротивление уменьшается, значит, возрастает ток. При соединении последовательном, все происходит с точностью до наоборот.

А, раз увеличивается ток через катушку, то и магнитное поле больше, а якорь электродвигателя сильнее притягивается к электромагниту.

Видео: Электродвигатель за несколько минут

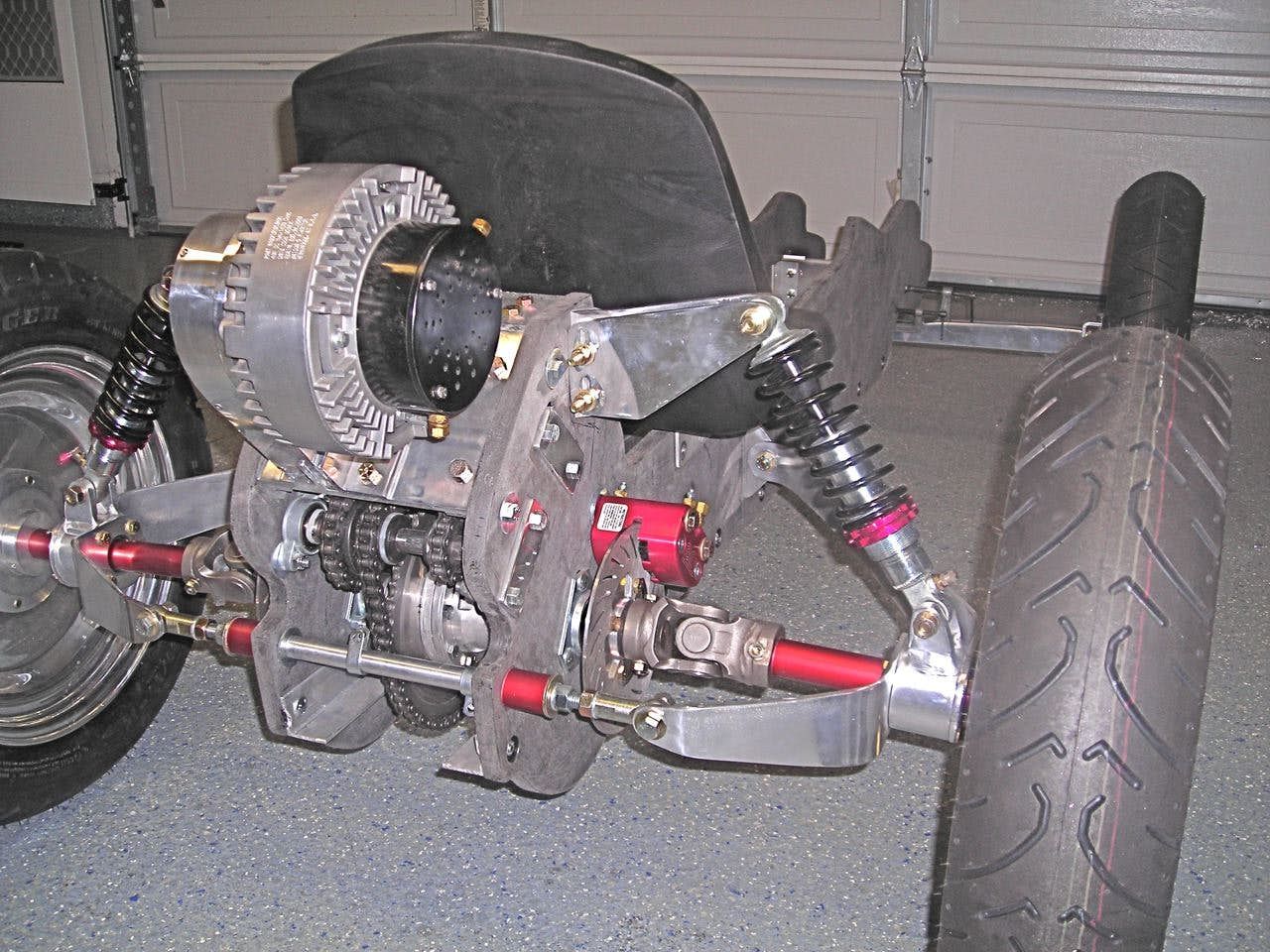

Самодельный электромобиль — всё не так, как думаешь / Хабр

Всем привет. Учась в университете я собрал маленький электромобильчик, ну или карт. Его фишкой было то, что всё управление электроприводом, включая тормоза было отдано самодельному контроллеру. И именно о том, как я делал этот маленький автомобильчик, и с какими подводными камнями столкнулся при постройке — хотелось бы рассказать в данном материале. Материал не претендует на уникальность, но для меня это был большой и интересный опыт.



Тема рассказа стоит на стыке аппаратного и программного аспектов. И в прошивке для контроллера я имел дело не с какими-то абстрактными понятиями или данными, а со вполне реальными «физическими» устройствами: реле, электродвигателем, транзисторами итп.

Так что приведу кратенькую характеристику технической части, тот состав который был на момент всех танцев с бубном.

Основные узлы


Тяговый двигатель — коллекторный универсальный. Может работать как от постоянного, так и от переменного тока. Рабочее напряжение 220 вольт.

Аккумуляторная батарея — 25 свинцово-кислотных ячеек по 6 вольт фирмы Casil, соединённых последовательно, по итогу получаем батарею 150-160 вольт. Она установлена сзади и перемотана синей изолентой, всё как положено 🙂

Двигатель приводил колёса в движение через червячный редуктор с передаточным числом i=10. На фото видно, что двигатель сочленен с редуктором с помощью небольшого валика, он был выточен специально.

Системы торможения, то есть тормозного диска с суппортом не было в принципе. Поставить физический тормоз на тот момент не получалось. Поэтому торможение двигателем оставалось единственным реальным вариантом, так что управление торможением машины тоже пришлось брать на себя контроллеру.

Контроллер для блока управления


В принципе простой контроллер для электромобиля можно собрать и на «рассыпухе». Но хотелось бы, чтоб была возможность всё красиво настраивать с помощью программы, 21 век всё-таки. Путём долгих высоконаучных рассуждений за ужином я решил, что за основу контроллера стоит взять чип фирмы Microchip — pic16f877a, вот его краткие характеристики:

На тот момент я не очень шарил в электронике, и изначально хотел делать схему до безобразия тупой — двигатель включён или двигатель отключен, но вместо реле поставить транзисторный ключ, дабы ничего не щёлкало и не горело. Но решил, что риск оправдан, я ничего не терял да и просто хотелось сделать что-то стоящее. Так что остановился на связке микроконтроллер + силовой полевой транзистор в качестве ключа. Ручку газа и кнопку реверса вывел на руль.

Особенности схемы


При выборе транзистора я не скупился и выбрал IRFP4227PBF — N-канальный полевой транзистор (открывается положительным импульсом) на напряжение 200 вольт и максимальный ток 130 ампер. Корпус TO-247AC. Но, забегая вперед скажу — я смог сжечь и его.

PWM — что это такое и с чем её едят


Раз я использовал микроконтроллер в связке с полевым транзистором, то грех было не попробовать использование pwm/шим в схеме. Что такое шим? Широтно-импульсная модуляция (ШИМ, англ. pulse-width modulation (PWM)) — процесс управления мощностью методом пульсирующего включения и выключения прибора. — спасибо Википедии.

Достоинство такого способа управления транзистором: он во время работы находится в двух состояниях — либо полностью закрыт, тока нет и ничего не греется, либо он полностью открыт и сопротивление его составляет несколько милиом, соответственно в тепло на самом транзисторе рассеиваются какие-то доли ватта тепла, ну или единицы ватт, схема едва тёплая при таком режиме работы. И такой процесс — отрыть/закрыть происходит тысячи раз в секунду. Это называется частотой шим. Так же есть такая вещь, которая называется «скважность». Переводя на человеческий язык — эта цифра показывает какую долю времени открыт транзистор. Если чуть углубиться — допустим у нас частота ШИМ-синала 1000 герц. Значит транзистор открывается и закрывается 1000 раз за секунду, и процесс переключения между включено и выключено 1/1000 доля секунды. Величина 1/1000 — это период частоты. А с помощью скважности мы показываем какую часть времени от периода транзистор открыт и через него течет ток. Для примера: в программе скважность 255 — это максимальная мощность, 127 — 50%, 0 — транзистор закрыт.

Для генерации такой частоты применялся встроенный в чип «физический» контроллер, хотя есть возможность программной реализации, но в этом случае контроллер только и будет делать, что генерировать на выводе частоту с заданным периодом и скважностью. А с использованием контрллера из переферии МК можно было и генерировать сигнал, и чтоб программа делала что-то ещё.

Чем дальше в лес, тем злее волки — от частоты ШИМ зависит и то, насколько будет эффективно работать электропривод. Я пробовал разные частоты, от 2 до 15 килогерц, каждый раз это менялось программно. Честно говоря особой разницы не успел заметить, но уверен что она есть. К сожалению данных по этому вопросу не удалось получить в достаточном количестве. Единственное, что заметил — с разной частотой пищала машина во время работы. Кстати, если кто-то замечал в метро, электробусах и поездах, что во время старта слышно гул, писк, завывание — это как-раз таки пищат обмотки двигателя из-за работы на частотах контроллера. Очень это заметно на поезде «Ласточка», который по МЦК ходит, во время старта.

Подводные камни в алгоритме работы


Следующая проблема была с реверсом двигателя. Двигатель коллекторный, у него две обмотки — неподвижная — статор, на корпусе, и вращающаяся — ротор. Для изменения направления вращения необходимо развернуть направление тока в одной из обмоток, не меня направления в другой. Для этого использовались два реле, срабатывали они одновременно, «перекидывая» схему на реверс при подаче на них питания. Но в первом варианте прошивки была ошибка — реле переключились под нагрузкой. Как итог теста под нагрузкой — два сгоревших реле, так как двигатель — индуктивная нагрузка и на контактах реле была нехилая такая дуга, контакты просто расплавились и сгорели во время переключения.

Выход из ситуации — вводим в программу условие, что перед переключением снимаем нагрузку выкручивая скважность PWM-сигнала на 0, перекидываем реле, и опять включаем мощность на заданный уровень. Именно так и работали тормоза на машине — реверсом. Только хардкор — никаких датчиков и энкодеров, ничего. А вот и фото релюшки, это вроде как реле стартера от жигулей. Если переключать их не под нагрузкой, то вполне работают и с высокими напряжениями, 160 вольт при 15 амперах держали, но допускаю, что контакты грелись ввиду малого сечения.

После я допилил прошивку и мощность поднималась плавно до заданного уровня. А это уже исключает удары в трансмиссии и нагрузку на узлы. Вот так одна строчка в программе может увеличить срок службы агрегата.

Соединяем контроллер с транзистором правильно


Оставалось только правильно сочленить транзистор с контроллером. Сделал я это несколько не правильно, через оптическую пару, напрямую. Но эта схема прокатывает при работе с низкими напряжениями, при высоких рабочих напряжениях постоянно сгорал затвор транзистора, да и для управления нужен двухтактный драйвер. Нормальная схема приведена ниже. Но тем не менее на один раз схемы с оптической парой хватило, каким-то чудом на тест драйве она работала, а выгорать начала сразу после него. Вот схема «правильного» драйвера, только в моём варианте ещё была развязка оптикой от контроллера. Картинка взята с Drive2:

Несколько интересных моментов


  • При старте электродвигатель потребляет в разы больше электричества даже без нагрузки. А при заторможенном во время старта роторе графитовые щётки начинали дымиться.
  • В тот момент, когда на машине сгорает транзистор — она начинает ехать сама, ибо батарею от двигателя отделяет только транзистор. Так что введение схем защиты оправдано, если не хочешь бежать за машиной и молиться, чтоб она никого не сбила.
  • Двигатель, который я использовал, взят из стиральной машинки. Обороты без нагрузки у него заявлены 14000 — верится слабо, но на шильдике была именно эта цифра. Хотя он прекрасно тянет «с низов».
  • Напряжение на батарее проседает, без нагрузки у меня оно было около 150 вольт, под нагрузкой спокойно может быть 140. А если батарея подсевшая то и 130, из-за этого на свежих батареях первые несколько минут машина могла ехать очень хорошо, потом когда батареи тратили где-то 20-30% энергии, то начинался более менее рабочий режим, машина ехала медленнее, медленнее разгонялась, но это было не так заметно. Когда батареи съедали примерно 70% заряда, то езда превращалась в черепаший ход.
  • У меня получилось сжечь даже довольно мощный транзистор из-за перенапряжения на его затворе. Для защиты от этого нужно зашунтировать затвор транзистора диодом на + источника питания драйвера транзистора.
  • Реле подключались к МК с помощью маломощных транзисторных ключей на небольших полевичках.

В конце концов получилось то, что на видео



Вообще мои опыты с электроприводом начались ещё в школе и я испробовал много разных конструкций, но это самая удачная схема на тот момент. Если материал понравится, то напишу отдельный пост про всю эпопею.

UPD: Изменил ошибки в статье, спасибо всем, кто откликнулся

Электромобиль своими руками за ТРИ ДНЯ! Видео пошаговая инструкция создания самодельного электромобиля!

Электромобиль своими руками за ТРИ ДНЯ! Видео пошаговая инструкция создания самодельного электромобиля!

Команда энтузиастов из Австралии поставила задачу по переделки обычного автомобиля в электромобиль. Задача вроде бы не сложная (когда знаешь как), но вот сроки поражают…


День первый

Обычно конвертация автомобиля в электромобиль занимает от 6 до 12 месяцев. Мы задались целью сделать это за неделю. Хотелось бы чтобы на дорогах было больше электромобилей, но для этого нужно найти способы снизить время и затраты на переделку. В будущем было бы неплохо увидеть авто сервисы по переделке обычных авто в электрические.

Над проектом я работал вместе со своим другом Майклом из Гилонга, штат Виктория. Мы решили переделать его Daihatsu Charade (та же модель что и у меня) при помощи недорогого пакета запчастей для переделки, китайского производства.

Несколько последних месяцев мы готовились к проекту, закупая необходимые запчасти, и изготавливая недостающие компоненты (такие как муфта и адаптер подключения электродвигателя к коробке передач). При наладке постоянного предприятия по переделке, такие вещи могут быть автоматизированы. Например адаптер КПП уже переведен в CAD формат, поэтому может быть налажено производство этих деталей с помощью лазерной резки. Также мы подготовили детальный план работ и смету, которые будут опубликованы в помощь другим энтузиастам.

Я также пригласил многих заинтересованных в электромобилях людей чтобы они приняли участие в нашем проекте по переделке. Многие согласились приехать и вчера у нас было около 10 человек, при помощи которых мы сделали намного больше работы чем планировалось. Все были очень организованны и самостоятельно находили себе занятие в проекте, а навыки некоторых были просто удивительны. У нас были механики, инженеры, маляры, видео и фото операторы, электрики, а моя жена Rodemary готовила на всех еду!

В первый день мы удалили из автомобиля двигатель внутреннего сгорания и все системы с ним связанные, такие как выхлопная и топливная. Также мы установили электродвигатель и коробку передач, подключенные друг к другу. А также смонтировали крепление двигателя к корпусу автомобиля и начали изготавливать платформу для установки аккумуляторов. По моим подсчетам и при помощи такой замечательной команды мы сделали работу на которую было отведено 3 дня.

Командная работа была отличной, многие из тех кто нам помогал взяли отгул на работе и получили море положительных эмоций. Командная работа по созданию электромобиля — это круто!

Видео — день первый:

День второй

Утро субботы, только что проснулся после очень длинного дня в пятницу. вместе с нами под одной крышей ночевало еще 6 человек:

Мы закончили установку набора батарей в задней части авто и даже соединили их между собой. Задняя часть автомобиля выглядит как законченный продукт, что не может не радовать!
Более сложная конструкция рамы для аккумуляторов в передней части почти готова (будут еще сварочные работы внутри отсека для выравнивания поддона). Сегодня мы установим поддон, зачистим и покрасим.
Изготовлена проводка для приборов и установлен вольтметр. Спасибо Joel!
Двигатель и коробка передач установлены, закреплены и проверены. Michael, John и команда — отличная работа!
Erick установил вакуумный насос, осталось подключить его.
Скобы для проводки кабелей под днищем авто установлены осталось закончить проводку.

Сегодня нам предстоит установить конвертер постоянного тока, выключатель вакуумного насоса, зарядку батарей, аварийный тормоз и блок управления. Потом все это подключим.

Прогресс второго дня был менее заметен, т.к. в основном это были “доделки” первого дня, проводка и установка мелкого оборудования внутри машины. Визуально это не так впечатляет как демонтаж ДВС и монтаж электродвигателя с коробкой.

Как бы то ни было эти шаги могут занять несколько месяцев у конструкторов-одиночек.

Если сравнивать этот проект к проектом моего первого электромобиля то тут за первый день было сделано столько же сколько я сделал за первые 6 месяцев! Во второй день мы сделали работу следующих 5 месяцев моей самостоятельной работы. Сейчас мы на стадии завершения проводки — я был на этой стадии за 3 дня до тест драйва. Сегодня я надеюсь мы выведем этого малыша на прогулку!

Изначально я планировал закончить проект за неделю и немного нервничал по поводу того как много людей отозвалось помочь. Я думал все это отвлечет меня от самих работ по конвертации. Несмотря на это произошло полностью противоположное — благодаря всем этим людям мы так много сделали. Я не думаю что это было бы возможным если бы работали только Майк и я. Можно сделать вывод о том что работы по изготовлению некоторых деталей занимают много времени. Для следующего проекта надо будет разработать план работ по ускорению таких работ. Например сделать шаблон для изготовления поддонов для батарей.

Видео — день второй

День третий

После длинного рабочего дня, к 11 часам вечера мы выехали на первый тест-драйв в новом электромобиле Майкла. Всего через 3 дня после начала работ!

Вчера я почти весь день разбирался с подключением трубок электро-насоса и для этого потребовалось изготовить несколько переходников. Также мы сделали проводку силовых кабелей под дном автомобиля. Эндрю сделал отличную работу по подключению всех 12 вольтовых и 96 вольтовых. Плата контроллера, которая пришла вместе китайским набором отлично встала на свое место и мы ее быстро подключили.

Утром мы зачистили и покрасили поддон для передних аккумуляторов и установили его уже после ланча. Все работы по металлу выполнены превосходно. А покраска выполнена очень профессионально, поэтому все выглядит просто супер!

Нам многие помогали в этот день. На каком то этапе одна группа делали проводку под автомобилем, другая заливала масло в трансмиссию, а третья изготавливала недостающие детали.

К вечеру мы были так близко к завершению что все добавили темп. Наконец завершены все соединения под капотом и установлена вся электрика. Первым делом мы проверили все 12 вольтовые приборы чтобы убедиться что все работает при включенном “зажигании”, после этого подключили 96 В источник питания и проверили ваккумный насос тормозной системы и конвертер постоянного тока.  После небольших настроек переключателя вакуумного насоса тормоза заработали как надо. После чего подключили конвертер к 12 В системе, он работал отлично.

В итоге мы подключили последний кабель двигателя и запустили мотор. К счастью он крутил колеса в нужном направлении на стэнде. Несмотря на сильный дождь мы не могли удержаться от первой поездки. Сначала сделали несколько кругов вокруг здания — все работает отлично, несмотря на увеличившийся вес, благодаря новой подвеске Майка. Двигатель работает очень тихо и можно очень быстро переключать передачи без сцепления. Все были очень довольны первым тест-драйвом.

Оставалось еще пару небольших проблем таких как небольшая утечка масла из трансмиссии, а также ускорение автомобиля казалось слабым (пиковый ток был менее 100А) скорее всего из-за какой нибудь ошибки в подключении. В воскресенье мы отдыхаем а понедельник думаю решим эти проблемы. Также предстоит уборка и косметические работы перед тем как проходить официальный техосмотр авто.

В итоге у нас получился отличный проект который завершился на много быстрее чем планировалось.

Харьковский умелец своими руками переоснащает обычные авто в электромобили (видео)

Внешне обычная «Нива», как только подъезжает ближе – понимаешь, что с ней что-то не так. Автомобиль работает бесшумно. Все объясняется, как только водитель открывает капот – под ним отсутствует обычное для машины с ДВС оборудование.

«Эта сама батарея, верее ее часть – другая часть находится в багажнике, при этом багажник полностью свободный, — поясняет Юрий Логвин, показывая «внутренности» самодельного электрокара. – Это бачок отопителя, машина снабжена гидравлическим отопителем, как на «Запорожце», только там воздух нагревается, а здесь греется тосол и уже тосол обогревает салон. В этом случае стоит батарея из Nissan Leaf, они уже появились в Украине и, в принципе, можно купить «бэушную» за вполне приемлемые деньги».

Юрий отмечает, что выбрал именно такой вид батареи, исходя из практических соображений: «Свинцовая батарея ходит в электромобиле максимум два-три года — это уже проверили практикой многие наши коллеги. А эта должна ходить лет десять, как минимум. У меня вторая машина «Славута», вот я на ней уже третий год езжу и никакого снижения емкости не заметил».

Статья по теме: Украинец разработал эффективный мотор-колесо: выпуск отечественного электромобиля не за горами?

Вместо бензина «Нива» питается электричеством, соответственно и топливный бак в ней отсутствует. «При желании можно сделать трехфазный разъем, тогда можно взять не 3 кВт, а около 9 — 10 кВт, — показывает харковчанин штепсель для подзарядки под бывшим лючком топливного бака. — То есть, если это такси – тогда, наверное, есть смысл со всем этим «заморачиваться». Для бытового использования – у большинства максимальный ввод около 5 кВт».

«Максимальная скорость около 120 км/ч, то есть чем быстрее едешь, тем быстрее тратишь. Если ехать со скоростью 60 км/ч, то можно проехать, примерно, 110 км, если будешь ехать 120 км/ч – то я думаю заряда хватит где-то на километров 70, — рассказывает о технических характеристиках электромобиля украинский рационализатор. – Машина тормозит рекуперативно – потерь энергии при этом нет, колодки не нагреваются. Можно настроить по-разному: сейчас установлен «комфортный» режим, при котором торможение не очень сильное, когда машина останавливается слишком быстро – народ сзади начинает нервничать».

Влияет на работу электромобиля и температура воздуха, поясняет Юрий Логвин. Запас хода уменьшается, но не так значительно. Это происходит за счет того, что в батарее немного возрастает сопротивление. Зимой можно ездить вполне комфортно с хорошей печкой. «На небольших подъемах автомобиль разгоняется достаточно уверенно, — говорит Юрий, — правда звук при этом как у вертолета, или самолета, не знаю. Хороший плюс, что колеса большие – по харьковским дорогам не так ощущаешь эти «колдобины» и на бордюры достаточно уверенно «залезает»».

Читайте какже: Украинский электромобиль за $15 000 – стартап Dream Motors Института Электродинамики НАН Украины

В середине салона все на своих местах, но это на первый взгляд: на торпеде замечаются дополнительные индикаторы, которые показывают напряжение в системе, температуру мотора и уровень бензина в бачке отопителя. Также присутствует регуляторы управления печкой. Все остальное – стандартные элементы приборной панели «Нивы».

Это уже не первый электромобиль, который собрал своими руками Юрий Логвин. По его словам, он на бензиновый автомобиль уже не пересядет. Переоснащение обычной машины на электрическую обойдется в 7 – 10 тысяч евро. Помимо денег на технические работы, потребуется еще несколько тысяч гривен на регистрацию переоснащенного автомобиля в ГАИ. «Зарегистрировать замену агрегата, стоит, приблизительно, 3 тысячи гривен. Все вполне официально, то есть составляется реферат в киевском институте, от подтверждается и на базе этого, здесь в ГАИ можно поставить на учет», — говорит харьковчанин.

Видео: Фабрика идей: вот такой он – электромобиль «сделай сам»!

Источник: DREAM motors

А вы что думаете по этому поводу? Дайте нам знать – напишите в комментариях!

Понравилась статья? Поделитесь ею и будет вам счастье!

Электромобили: меняем ДВС на электрическую тягу, стоит ли овчинка выделки?

Сегодня никого не удивишь автомобилем, использующего в качестве топлива сжиженный газ, а не традиционные бензин или дизель. Переоборудование машин с ДВС на потребление газа особенно популярным стало в Украине в последние годы. Основной причиной таких трансформаций владельцы авто называют погоню за экономичностью. И это совсем не удивительно, поскольку на данный момент газ дешевле бензина примерно вдвое. Споры о выгодах такого переоборудования идут до сих пор, но если учесть цену на электроэнергию, которая в разы ниже даже природного газа на котором так пытаются сэкономить. Почему сразу же не переоборудовать автомобиль на работу от электрической тяги?

Снимаем все лишнее

Любое горючее топливо сгорает в цилиндрах двигателя по одинаковому принципу. Поэтому установка систем газобаллонного оборудования не является особой проблемой. Принцип работы электродвигателя другой, поэтому для переоборудования требуются более существенные изменения в устройстве автомобиля. Несмотря на сложность, все же — это реально. Прежде всего, нужно демонтировать несколько основных частей, которые электромобилю не понадобятся.

Двигатель внутреннего сгорания. Для работы электромобиля он совершенно не нужен, тем больше занимает довольно много пространства под капотом и значительно увеличивает массу автомобиля. Стоит сразу отметить, что вес является критическим параметром для электромобиля, и поэтому этому пункту уделяется много внимания.

Система охлаждения. Электромотор не выделяет такое количество тепла, как ДВС, поэтому его также нужно демонтировать по той причине, что охлаждать будет просто нечего. С другой стороны, отсутствие привычной печки добавит проблем с комфортом в салоне в холодное время года.

Коробка передач. По этому элементу возможны варианты: иногда ее оставляют, иногда снимают. В некоторых случаях КПП не демонтируют, но устраняют механизм сцепления с коробкой.

Выхлопная труба, как и система забора и очистки воздуха и другое вспомогательное оборудование двигателя внутреннего сгорания, тоже не понадобится.

Устанавливаем необходимое

Начать «преобразование» в электромобиль стоит с подбора электродвигателя, обеспечивающего достаточную скорость движения и ускорения. Необходимая мощность прямо пропорционально зависит от массы кузова. При схеме прямого подключения электропривода к ведущему мосту, чтобы сдвинуть авто с места понадобится мотор мощностью от 15 кВт. Но если в трансмиссии оставить коробку переключения передач и подать крутящий момент к ней через переходную плиту, то для такой схемы может хватить даже двигателя мощностью 5-10 кВт. Причем, если это будет небольшой автомобиль типа «Таврии» или «Матиз», можно развить максимальную скорость до 70-80 км / ч.

Стоит отметить, что максимальная мощность электродвигателя не влияет на расход, а влияет только мощность, используемую в определенный момент времени. Другими словами, если два одинаковых по параметрам автомобиля будут двигаться с одинаковой скоростью от двигателей с мощностями 10 и 20 кВт соответственно, то их аккумуляторные батареи разрядятся на приблизительно одинаковую величину. Это означает, что максимальная мощность двигателя не влияет на расстояние максимального пробега. Поэтому, при подборе электромотора специалисты советуют, по возможности, взять модель хотя бы с небольшим запасом мощности. Это позволит уменьшить риск его перегрева в напряженных режимах и увеличить рабочий ресурс.

Максимальная дальность поездки электромобиля, в первую очередь, определяется емкостью аккумуляторных батарей. Поэтому при их выборе следует учитывать километраж, необходимый водителю для езды в течение дня без подзарядки. На сегодня самыми дешевыми являются свинцовые аккумуляторы, но они вряд ли смогут обеспечить величину пробега более 80-90 км, так как дальнейшее повышение их мощности приведет к такому увеличению собственной массы автомобиля, что вся полезная нагрузка ограничится только одним водителем.

В отличие от свинцовых, соответствующее количество литий-ионных аккумуляторов может обеспечить 200, 300, а в таких электромобилях, как Tesla даже превысить 400 км без подзарядки. К тому же срок их эксплуатации значительно больше — они могут служить до 5-8 лет. Оптимальную емкость аккумуляторов нужно подбирать так, чтобы в конце маршрута они не разряжались полностью, а оставляли некоторый запас емкости. Глубокий разряд литий-ионных батарей приводит к ускорению «старения» и последующего выхода из строя. Главным препятствием увеличения количества ячеек в аккумуляторах такого типа является их высокая стоимость.

По теме: Киевский пенсионер-конструктор создает дешевые электромобили за $4000

Для согласования работы двигателя и батареи электрокара необходим контроллер. Это тоже является одним из главных моментов, поскольку это устройство регулирует величину тока, поступающего в электродвигатель, а также меняет полярность постоянного тока от АКБ к электродвигателю, требующего питания переменным током. Также к контроллеру подключают педаль акселератора, которая является аналогом педали газа в традиционном авто. Она управляет потенциометром, который регулирует величину тока, поступающего в двигатель, таким образом увеличивая мощность, количество оборотов в минуту и, как следствие, скорость движения автомобиля. Контроллер нужно выбирать в зависимости от мощностей электромотора и аккумуляторов.

Зимой эксплуатировать электромобиль значительно сложнее — он становится уязвимым в среде с низкой температурой воздуха. Так как система охлаждения ДВС подвергается демонтажу вместе с привычной «печкой», то нужно позаботиться о подогреве воздуха в салоне. Среди возможных вариантов — электрический обогреватель мощностью от 1,5 кВт, который существенно уменьшит дальность пробега. Альтернативой может стать использование автономного бензинового отопителя, недостатком которого является все та же потребность в топливе.

Но это еще не все: для качественной работы аккумуляторам необходима постоянная температура: в морозы напряжение может «проседать», что напрямую влияет на мощность двигателя и скорость разрядки, а в жару — опасность перегрева. Поэтому необходимо установить систему для контроля за температурой батареи, а также обеспечить ее герметичность и изоляцию контактов, поскольку существует риск короткого замыкания при попадании влаги.

Переоборудовать или купить новый?

Все вышеуказанные проблемы решаются. Большое количество переоборудованных, а также сделанных собственными руками народных умельцев электромобилей уже ездит по дорогам Украины и всего мира. В интернете можно найти много видеороликов, начиная от электрических «Таврий» и «Лад», заканчивая электроверсиями своих моделей от крупнейших автоконцернов — Ford Focus EV, Nissan Leaf, Volkswagen e-Golf, Renault Fluence ZE и др. Но прежде всего, желающим отказаться таким образом от углеводородного топлива нужно определиться: с какой целью? Если основной целью является получение экологически чистого транспорта, то в этом случае — безальтернативное «да». Если же целью ставить экономию средств, то однозначный ответ дать, на сегодняшний день, невозможно.

Людям, которые имеют определенный опыт ремонта техники, вполне по силам приобрести комплектующие и собственноручно переоборудовать свой автомобиль на электропривод. Качество результата и выгода будут зависеть от правильности расчетов и технического исполнения. Однако, уже существует не одно коммерческое предприятие, где можно заказать такую ​​услугу. Позволит ли это сэкономить? Опять же, ответ индивидуален для каждого владельца, поскольку стоимость переоборудования может начинаться от 10 000 долларов для бюджетных автомобилей и переваливать за отметку в 50 000 долларов для суперкаров. А на эту сумму в Соединенных Штатах можно приобрести почти два новых (!) Nissan Leaf. Поэтому возникает вопрос, а не дешевле ли будет купить уже готовый, новый электромобиль?

Тем не менее будущее транспорта за электрической энергией – с этим вряд ли кто-то решится поспорить. Цены на электрокары будут только опускаться, осталось только немного подождать или … Решать Вам.

Источник shooter.ua

Читайте также: Водородный автомобиль Toyota Mirai может проехать без дозаправки 500 км (видео)

А вы что думаете по этому поводу? Дайте нам знать – напишите в комментариях!

Понравилась статья? Поделитесь ею и будет вам счастье!

Часто задаваемые вопросы |  Клуб Электро-автосам

24th Март 2013

1. Что нужно, что бы переоборудовать автомобиль в электромобиль?
2. Какой принцип работы электромобиля?
3. Насколько сложно управлять электромобилем?
4. Какие можно использовать аккумуляторы для электромобиля?
5. Какой двигатель нужен для электромобиля?
6. Какой максимальный пробег и скорость будет у электромобиля?
7. Что случится, когда в аккумуляторах заканчивается энергия (заряд)?
8. Сколько времени длится зарядка аккумуляторов?
9. Фирма «Тесла-моторс» заявляет, что их автомобиль можно заряжать за 30мин. На фотографиях у них показан автомобиль, подключенный в обычную бытовую розетку. Я тоже так быстро хочу заряжаться от бытовой розетки. Вы можете такое же зарядное устройство сделать?
10. Как часто аккумуляторы нужно заряжать?
11. Где и как электромобиль можно заряжать?
12. Как часто аккумуляторы нужно менять?
13. В Интернете говорят, что литиевые аккумуляторы после 3 лет теряют свою емкость, не взирая на то, использовали их или нет. А как происходит в случае с электромобилем?
14. Как аккумуляторы переносят морозы?
15. Как обогревается салон в электромобиле?
16. Хочу установить в свой электромобиль асинхронный двигатель, ведь он дешевый. Что нужно еще установить, что бы он работал от аккумуляторов?
17. Что лучше – много маленьких аккумуляторов или несколько больших?
18. Если установить на борту электрический дизельгенератор, который потребляет 1 л в час топлива – насколько это продлит пробег?
19. Если поставить генератор на колесо электромобиля и подключить его обратно к аккумуляторам, можно ли таким образом продлить пробег электромобиля ?
20. Можно ли использовать энергию торможения с помощью электродвигателя, для подзарядки аккумуляторов (рекуперация)?
21. В Интернете продаются генераторы электроэнергии (Адамса/ Вега, утилизаторы свободной энергии, «эфира»…), не требующие никакого топлива или другого энергоносителя. Можно ли такой генератор установить на электромобиль, что б не заряжать его совсем?
22. Насколько электромобиль безопасен для здоровья человека (излучение мотора, проводов) ?
23. Можно ли вместо контроллера использовать просто педаль с потенциометром, а регулировку тока оставить на водителя?
24. Я читал, что мощность электродвигателя, установленного на легковой 4х местный автомобиль всего 4кВт. Но ведь этого мало?

Обсуждение на форуме

1. Что нужно, что бы переоборудовать автомобиль в электромобиль?
Обычный, стандартный электромобиль состоит из
1 – электродвигателя; 2 – регулятора мощности электродвигателя; 3 – аккумуляторов; 4 – DC\DC преобразователя 12В для питания бортовых потребителей; 5 – зарядного устройства; 6 – индикаторных приборов;

2. Какой принцип работы электромобиля?
Электроэнергия из аккумуляторов поступает через регулятор мощности, по проводам, на электродвигатель.
Водитель контролирует мощность электродвигателя, и соответственно, скорость автомобиля, с помощью педали акселератора, который связан с регулятором мощности электродвигателя. Регулятор мощности согласно педали акселератора подает на электродвигатель нужное напряжение из аккумуляторов. Электродвигатель приводит автомобиль в движение.

3. Насколько сложно управлять электромобилем?
Тем, кто учился ездить на автомобиле с ручной коробкой передач, ездить на Э\М будет легче. Принцип управления напоминает езду с автоматической коробкой передач. Для начала движения достаточно включить регулятор, включить 3-ю или 4-ю передачу (если стоит родная коробка передач) и нажать акселератор. Все это можно делать без нажатия сцепления. Переключение передач также можно делать без сцепления. Для этого достаточно полностью отпустить акселератор, и переключится на соседнюю передачу.

4. Какие можно использовать аккумуляторы для электромобиля?
На сегодня альтернативы литиевым АКБ я пока не нашел. Имею ввиду из серийных образцов, доступных в продаже. Если конкретнее, то тип батарей называется литий-иттрий-железо-фосфатные, или LiYFePO4. На сегодня на таких батареях мой электромобиль прошел 23 тыс.км. Пока дефекты не обнаружены.
Свинцовые стартерные АКБ, на которых ездил раньше, потеряли свою емкость меньше, чем за год. Поэтому с этим типом АКБ эксперименты пока отложены.

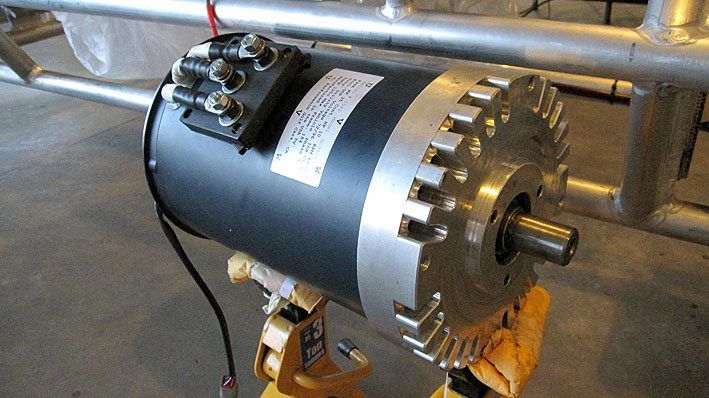

5. Какой двигатель нужен для электромобиля?
Из доступных вариантов существуют тяговые двигатели на постоянный ток, последовательного, параллельного и смешанного возбуждения. Управление этими двигателями уже достаточно отработано и на рынке существуют разного качества и цен регуляторы мощности. К недостаткам можно отнести необходимость контролировать состояние щеток и коллекторного узла на якоре.
Существуют двигатели, в которых нету деталей, требующих обслуживания (кроме подшипников, как во всех эл.двигателях). Это асинхронные двигатели с алюминиевым короткозамкнутым ротором, которые используются, например на промышленном оборудовании. Вещь жутко надежная при правильной эксплуатации, и самая дешевая. Самым лучшим, однако и самым дорогим вариантом, считается двигатель с ротором на постоянных магнитах, как например в электровелосипедах мотор-колеса. Однако сегодня существует пока одна проблема с этими двумя типами двигателей. Для того, что бы они работали от АКБ, требуется сложный электронный регулятор – называют его частотный регулятор, или в народе «частотник». Пока что дешевых решений не найдено. Поиски продолжаются.

6. Какой максимальный пробег будет у электромобиля?
Пробег Э\М на прямую зависит от количества установленных на него АКБ. Их количество рассчитывается под конкретный автомобиль, его вес, среднюю скорость и пробег. Я пришел к эмпирическому выводу, что для средней городской скорости в 50км\ч на серийном автомобиле расчетный пробег должен составлять не менее 120 км. Если рассчитывать на меньшее количество АКБ, тогда нужно будет ездить с меньшей скоростью. Если устанавливать большее кол-во – скорость и пробег будут увеличиваться. Батарея при этом прослужит больше циклов, чем на Э\М с меньшим пробегом. То есть удельная цена амортизации АКБ на определенный пробег будет выгоднее для владельца. Отсюда следует вывод, что нету смысла делать Э\М с пробегом в 40км, на базе Таври, например, кроме как если вы хотите передвигаться со скоростью 30-40км\ч. При большей скорости (читай, нагрузке на АКБ) владелец рискует быстрее израсходовать ресурс АКБ.

7. Что случится, когда в аккумуляторах заканчивается энергия (заряд)?
Примерно то же, что и в мобильном телефоне. Он просто становится не движимым. Потребуется зарядить АКБ. Полная разрядка чревата резким уменьшением ресурса АКБ. Поэтому следует контролировать пробег, напряжение АКБ и расход энергии на электромобиле.

8. Сколько времени длится зарядка аккумуляторов?
Время заряда АКБ можно сделать каким угодно. Но в жизни есть ограничения. Например, максимальная мощность бытовой розетки 220В. Обычно с такой розетки можно отбирать мощность не более 2 кВт. Для Таврии, например, этого достаточно, что бы зарядится за 4 часа.

9. Фирма «Тесла-моторс» заявляет, что их автомобиль можно заряжать за 30мин. На фотографиях у них показан автомобиль, подключенный в обычную бытовую розетку. Я тоже так быстро хочу заряжаться от бытовой розетки. Вы можете такое же зарядное устройство сделать?
Это чистейший рекламный ход для неискушенных. Пускай такой автомобиль имеет энергоемкость АКБ порядка 30кВт*ч. То есть, если его полностью зарядить от розетки мощностью 2кВт, потребуется 15 часов времени. Для того, что бы зарядить такую емкость АКБ за 0.5 часа, нужна розетка и зарядное устройство мощностью: 30кВт*ч : 0.5ч = 60 кВт. Такую мощность, например, потребляют 30 бытовых обогревателей. Для этого потребуется трехфазная сеть 380В, с общим сечением сетевого кабеля примерно 4х4см.

10. Как часто аккумуляторы нужно заряжать?
Литиевые аккумуляторы имеют саморазряд 3% в месяц. Поэтому, если вы хотите оставить электромобиль на месяц-второй, ему это не повредит. Однако при повседневной эксплуатации, чем чаще заряжаются АКБ, тем лучше. Они, таким образом, отработают большее суммарное количество циклов. То же самое можно сказать и про свинцовые. Однако темп саморазряда у них выше.

11. Где и как электромобиль можно заряжать?
Для зарядки Э\М нужен источник питания — розетка, куда вы будете подключать зарядное устройство. Это может быть розетка в гараже, под домом, на улице, на стоянке. В общем, где угодно, где можно договорится про использование розетки.

12. Как часто аккумуляторы нужно менять?
У свинцовых аккумуляторов срок службы в буферном режиме может быть 3-5 лет и более. Но ситуация резко меняется, если их использовать в тяговых режимах, когда на них действуют большие разрядные токи. При этом их хватает на год-второй. Для литиевых АКБ обещают 5000 циклов со степенью разряда не глубже 70%, при номинальном рабочем токе, или 1000 циклов при 100% глубине разряда. Это значит, что если полный максимальный пробег автомобиля на одном комплекте АКБ составит 100км, то для продления ресурса батарей лучше проезжать не более 60-70 км. Номинальный рабочий ток – для литиевой батареи это составляет ½ от 100% емкости. Например, на Э\М будет установлена батарея емкостью 160Ампер*часов (160 Ач), напряжением 100 Вольт. Номинальный рабочий ток для такой батареи составит 80Ампер. При этом номинальная мощность будет равна 8 кВт (80А * 100 В = 8 000 Вт).
Для свинцовых стартерных АКБ номинальный рабочий ток равен 1/20 от емкости. То есть, для АКБ 12В 100Ач рабочий ток будет 5А.

13. В Интернете говорят, что литиевые аккумуляторы после 3 лет теряют свою емкость, не взирая на то, использовали их или нет. А как происходит в случае с электромобилем?
Батареи, установленные на Таврию, были отправлены из Китая в середине 2008г. Практика показала, что этот тип аккумуяторов не «стареет» с такой скоростью. Пока ощутимого уменьшения пробега не наблюдается.

14. Как аккумуляторы переносят морозы?
В документации на литиевые АКБ пишется, что они работают при температурах от – 35С до +80 С. Этого должно быть достаточно для наших широт. Лично я ездил при температуре -15 С.

15. Как обогревается салон в электромобиле?
Салон можно обогревать электрической печкой. Но при сильных морозах этого может быть не достаточно. Поэтому пока лучше использовать автономный обогреватель на топливе.

16. Хочу установить в свой электромобиль асинхронный двигатель, ведь он дешевый. Что нужно еще установить, что бы он работал от аккумуляторов?
Подключить асинхронный двигатель (АД) напрямую к аккумуляторам не получится. Дешевых, мощных регуляторов для АД на рынке пока нету. Поэтому пока что эту затею нужно отложить до появления регуляторов подешевле.

17. Что лучше – много маленьких аккумуляторов или несколько больших?
Теоретически это не имеет разницы – главную роль играет количество запасенной энергии, кВт*ч. Либо это будет аккумулятор на 10В 1000Ач, либо на 100В 100Ач, либо 1000В 10Ач. Но на практике лучше использовать средний вариант. Для первого варианта в Э\М токи могут достигать 2000А, что потребует использовать толстые, тяжелые, дорогие провода. Последний вариант на 1000 В будет чрезвычайно опасным – повышенные требования к изоляции, сложность в управлении регулятором на такое напряжение, смертельная опасность при неосторожных действиях. Во втором варианте, 100В 100Ач, кратковременные токи могут быть 200-300А, рабочие 50А, что вполне нормально и с точки зрения управления, и безопасности.

18. Если установить на борту электрический дизельгенератор, который потребляет 1 л в час топлива – насколько это продлит пробег?
Дизельгенератор с таким расходом топлива выдает обычно электроэнергии мощностью 2кВт. Если это сделать на электровелосипеде, тогда можно ехать, пока не закончится топливо. Но на автомобиле это не пройдет. Таврия, например, потребляет 5-6 кВт мощности при скорости 60 км\ч. При 2кВт скорость Таври будет 30км\ч. То есть 100км путь она проедет за 3.3часа. Расход получится 3.3л /100км, при скорости 30км\ч. Но кто с такой скоростью будет ездить?

19. Если поставить генератор на колесо электромобиля и подключить его обратно к аккумуляторам, можно ли таким образом продлить пробег электромобиля ?
Таким образом пробег можно только уменьшить. Этот подход является очередной попыткой построить вечный двигатель. Генератор не сможет вырабатывать энергии больше, чем на него поступает в виде механической энергии вращения. Плюс ко всему потери в проводах, на трении в подшипниках, передачах и т.д.

20. Можно ли использовать энергию торможения с помощью электродвигателя, для подзарядки аккумуляторов (рекуперация)?
Электродвигатель является обратимой машиной. То есть это и генератор и двигатель в одном лице. И его действительно можно завести в режим генерирования, когда механическая энергия будет возвращаться обратно в АКБ. Здесь никакого принципа вечного двигателя нету. Мы просто утилизируем кинетическую энергию торможения автомобиля. Когда автомобиль прекращает движение, возврат энергии, естественно, отсутствует. Следует помнить, что рекуперация возвращает кинетическую энергию движения автомобиля с коэффициентом меньше 100%. То есть, простыми словами: невозможно затормозить так, что бы вернуть в АКБ больше энергии, чем потратили на разгон.

21. В Интернете продаются генераторы электроэнергии (Адамса/ Вега, утилизаторы свободной энергии, «эфира»…), не требующие никакого топлива или другого энергоносителя. Можно ли такой генератор установить на электромобиль, что б не заряжать его совсем?
Если у вас есть такой генератор, приглашаю ко мне, его проверить в действии. Подключим на электромобиль, произведем замеры. Пока что ни один герой не нашелся.
До настоящего времени члены нашего клуба еще НИ РАЗУ, не видели и не испытывали вживую ни одно устройство, которое бы нарушало закон сохранения энергии. Поэтому мы считаем нецелесообразным орентироваться на использование подобных устройств. Все что подавалось под соусом «свободной энергии» оказывалось шарлатанством либо было связано с прогулами уроков физики в школе.

22. Насколько электромобиль безопасен для здоровья человека (излучение мотора, проводов)?
Магнитное поле мотора является замкнутым. То есть, за пределы мотора магнитное излучение не выходит. Излучение проводов пока мною не изучено. Однако, обратите внимание, что среди водителей троллейбусов нету больных лучевой болезнью или раковыми опухолями. Гораздо больше на здоровье влияют мобильные телефоны.

23. Можно ли вместо контроллера использовать просто напросто такую педаль с потенциометром, при условии, что водитель сам контролирует максимальный ток (нажимая либо отпуская педальку), допустимый для электродвигателя постоянного тока. Ведь контроллер нужен просто для такого ограничения и для плавного пуска двигателя.
Такое сделать нельзя потому, что у этой педали резистор рассчитан на миллиамперы. А мотор потребляет сотни ампер. Такой педалью можно управлять контроллером. А контроллер — двигателем.
Даже если вы через микросхему заставите управлять силовыми транзисторами посредством педали без ограничения тока, все равно сожжете эти транзисторы. В пусковой момент возникают на моторе постоянного тока огромные пусковые токи. Если их не ограничить искусственно, то они могут достигать 300-800А и больше, в зависим. от напряжения АКБ, толщины проводов, состояния щеток и т.д. Пару десятков таких запусков, и мотор сгорит.

24. Я читал, что мощность электродвигателя, установленного на легковой 4х местный автомобиль всего 4кВт. Но ведь этого мало?
Чтобы узнать мощность в лошадиных силах, нужно мощность в ваттах умножить на 1,36. Но самое главное, что для равномерного движения по городу, электромобилю достаточно не более 7кВт. И только во время ускорения потребуется мощность свыше 15кВт. Такую  перегрузку кратковременно может выдержать большинство электромоторов.
А при использовании промышленных асинхронных двигателей, перемотанных под низкие напряжения можно добиться ещё большего эффекта. В конструкцию асинхронного двигателя уже производителем заложена 3х кратная перегрузка. Именно так он перегружается во время пуска от традиционной трёхфазной сети. Увеличение частоты питающего напряжения с 50 до 200Гц пропорционально увеличивает мощность в 4 раза. Таким почти волшебным образом, двигатель мощностью по паспорту в 5 кВт, может кратковременно выдать 5х3х4=60кВт!

Электротолкатель своими руками — забавный и интересный вариант электролыжей | Сделай сам

Проблема в том, что в районе моего дома нет ни одной приличной горки, а значит по ветру нельзя кататься. А единственный доступный для ходячих людей магазин, в котором мы все покупаем товары, находится на расстоянии нескольких километров. Едешь далеко, а машина не всегда заводится зимой. Да и жаль гонять технику зря. Пришлось что-то изобрести.

От себя отмечу, что это очень благодарная вещь для русского! Это потому, что умные люди в других странах мало об этом думают. У них там меньше места, и все организовано и подготовлено к зиме. Если он у них вообще есть. А погулять — не хочу!

Поэтому любая самоделка будет интересна и востребована жителю российской глубинки.

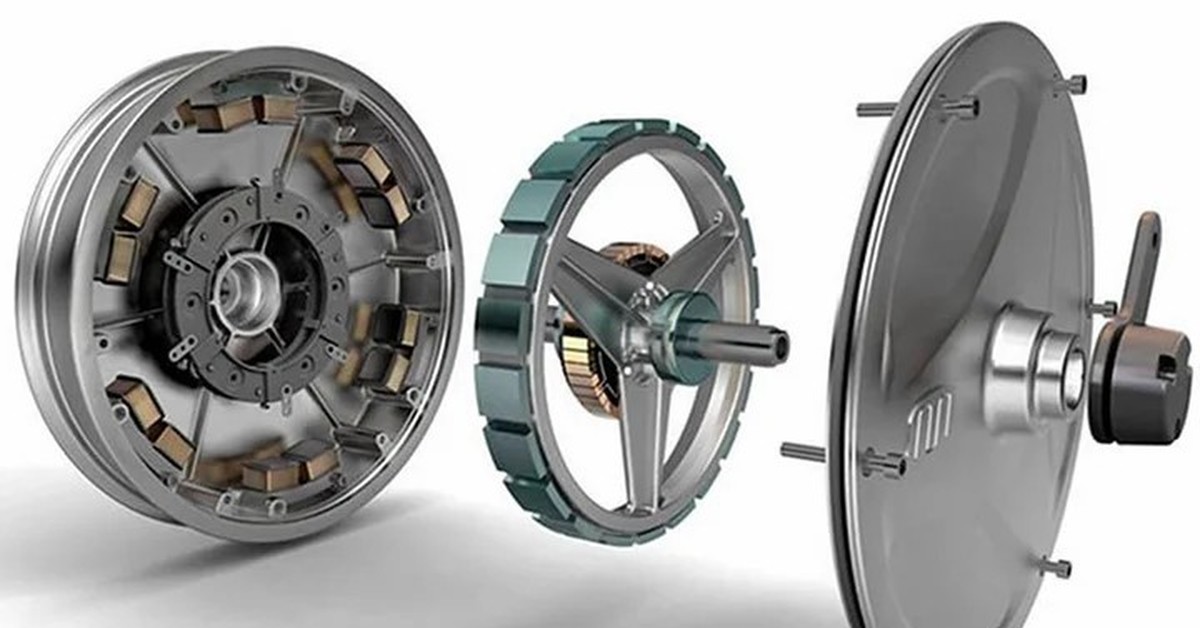

В этой конструкции я использовал мотор-колесо от электровелосипеда. Обычно пользуюсь только летом, а теперь можно значительно повысить эффективность работы колес, учитывая то, что у нас более семи месяцев непогоды в году!

Я начал с тщательного измерения расстояния между лыжами, когда стою на них и спускаюсь с небольшой горки (эти параметры каждый выбирает сам).Теперь мотор-колеса (далее — МК) нужно удлинить ось вращения.

Для этого я использую свою колесную гайку и прикрепляю к ней гайку M20 электросваркой. Затем беру шпильку с резьбой М20 и прикручиваю до упора. Отмеряю нужную мне длину и отпиливаю лишний конец шпильки. На шпильку накручиваю гайку. Затем добавляю еще одну гайку, но с фаской, выточенной на токарном станке.

Далее берем заднее колесо такого же размера, как у МК. Все, что было внутри этого колеса, было выброшено, остались только внешние подшипники.Надеваю это колесо на шпильку (ось удлиненная) и нажимаю вторую гайку М20, которая сделана аналогично предыдущей.


Смотрите также: Тележка-ковш и тачка с мотором своими руками


Затем выставляю расстояние между колесами так, чтобы оно точно совпадало с расстоянием между лыжами, измеренным при спуске с горки. Важно, чтобы колеса шли по трассе, а не по «целине»! Лыжник делает колею, утрамбовывает снег, и уже по этой трассе поедут колеса.

Вроде бы все нормально, но в этой конструкции получается, что при повороте МК и срабатывании. второе колесо останется «в свободном полете». И я хотел иметь «полный привод».

Я вырезал из металлического ламината полосу нужного размера и изогнул ее в виде круга. Я положил эту деталь между колесами и соединил колеса между собой обычным шпагатом. Так у меня появился «полный привод»!

Затем делаем вилку для колес и рулевой тяги.Вилка должна соответствовать параметрам, которые определяют наши сдвоенные колеса. Есть некоторые особенности. Дело в том, что устанавливать колеса на обычную ось опасно — может случиться так, что колесо останется на месте при подаче напряжения и вращении оси. Потом конец колеса — рвем всю проводку, на оси намотан!

Поэтому выступающие концы осей не цилиндрические, а усеченные с двух сторон. Монтажное расстояние колеса на вилке должно максимально соответствовать этому размеру усеченного круга.

Аккумуляторы крепятся как можно ближе к колесам, утяжеляя конструкцию и уменьшая скольжение колес.

Длину свободного конца вилки каждый выбирает подходящую для себя. Руль практически не нужен. Делаем небольшую перемычку, чтобы можно было пристегнуть ручку газа. Траекторию движения лыжник определяет сам.

Путешествуя на таком транспортном средстве, спуск с любого крутого спуска не страшен! Приступим к изучению лыжников.в остальном у нас нет медалей в этих видах спорта.

© Автор: В.ЛЕГОСТАЕВ

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Как самому поставить лыжи на коляску Лыжная коляска своими руками Зимой …
  • Цветочный горшок из колеса своими руками Как сделать цветочный горшок…
  • Подготовка велосипеда к зиме Как подготовить велосипед к зимнему сезону …
  • Подвижный уголок (стол + скамейка) своими руками Как сделать передвижную скамейку с …
  • Тележка прицеп к самокату своими руками (фото) Как сделать удобную тележку для . ..
  • Прицеп для мотоблока улучшает вспашку Доработка для мотоблока позволяет пахать …
  • Скоростная эстакада своими руками (фото) Как сделать своими руками несложно…

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • Электродвигатель — принцип работы, схема

    Последнее обновление: 30 апреля 2020 г., Teachoo

    Это вращающееся устройство (устройство, которое вращается или перемещается по кругу).

    Преобразует электрическую энергию в механическую.

    Они используются в электрических вентиляторах, холодильниках, стиральных машинах, миксерах и т. Д.

    вот как это выглядит

    Принцип электродвигателя

    Электродвигатель работает по принципу

    когда прямоугольная катушка помещена в магнитное поле и через нее проходит ток,

    сила действует на катушку, которая вращает ее непрерывно

    Строительство электродвигателя

    Электродвигатель состоит из

    • Прямоугольная катушка провода ABCD
    • А сильный подковообразный магнит (или 2 разных магнита) — Если взять 2 магнита, северный полюс первого магнита обращен к южному полюсу другого магнита, как показано на рисунке. ..
    • В катушка размещена перпендикулярно магниту как показано на рисунке
    • Концы катушки соединены с разрезные кольца — P&Q
      Разрезные кольца действуют как коммутатор — который меняет направление тока в цепи
    • Внутренняя сторона разрезных колец изолирован и прикреплен к оси (который можно свободно вращать)
    • Наружные токопроводящие кромки разъемных колец жесткие два стационарные щетки — X и Y
    • Эти кисти прикреплены к аккумулятор завершить цепь

    Работа электродвигателя

    Давайте посмотрим на работу электродвигателя.

    • Когда батарея включена, ток течет через катушку AB от A к B,
      и магнитное поле с севера на юг…
      Итак, согласно правилу левой руки Флеминга к AB приложена направленная вниз сила.

      Точно так же к CD прилагается направленная вверх сила.
      Таким образом, катушка вращается, при этом AB движется вниз, а CD движется вверх.

    • Теперь катушки AB и CD меняются местами,
      Поскольку ток течет от C к D, а магнитное поле с севера на юг
      CD получит силу, направленную вверх, и переместится вверх

      Аналогично AB будет двигаться вниз
      Итак, наша катушка будет делать половину оборота.

    • Но мы не хотим полуворотов,
      Нам нужно полное вращение катушки.
    • Итак, для этого … мы меняем направление тока в катушке, когда она совершила половину оборота.
    • Чтобы изменить направление тока, мы используем коммутатор.
      Коммутатор состоит из разрезных колец (два кольца с некоторым промежутком между ними) и щеток, прикрепленных к цепи.
    • Теперь, когда катушка вращается, кольца вращаются вместе с ней.
      Когда катушка становится параллельной магнитному полю,
      щетки X и Y касаются зазора между кольцами.
      и разрыв цепи
    • Теперь по инерции кольцо продолжает двигаться… так что противоположный конец кольца теперь подключен к положительному концу провода
      Разъемное кольцо P подключено к катушке CD, а разрезное кольцо Q подключено к катушке AB.
      Который меняет направление тока в цепи.
    • Теперь, когда CD находится слева, а AB — справа ..
      Ток в CD становится обратным, т. Е. С D на C.
      Итак, сила на CD направлена ​​вниз, а сила на AB — вверх.
      Таким образом, катушка продолжает вращаться
    • Это изменение направления электрического тока происходит каждые пол-оборота.
      и катушка продолжает вращаться, пока аккумулятор не отключится.

    Запись — Если бы разрезное кольцо не использовалось, катушка повернулась бы наполовину по часовой стрелке и наполовину против часовой стрелки.
    Следовательно, разрезное кольцо предназначено для обратного тока и вращения катушки в одном направлении.
    Чтобы написать «Работа электродвигателя» в экзаменационной работе, отметьте — NCERT Вопрос 11

    Каким образом коммерческие электрические двигатели увеличивают создаваемую силу и мощность двигателей?

    Они увеличивают создаваемую силу и мощность двигателей на

    • Использование электромагнита вместо постоянного магнита
    • Большое количество витков проводящего провода (чем больше витков провода, тем больше магнитное поле)
    • Мягкое железо Сердечник, на который намотана катушка
    Заметка : Сердечник из мягкого железа, на который намотана катушка вместе с катушками, называется сердечником. арматура .
    Это увеличивает мощность двигателя.

    Запись : Для тебя Экзамены,
    напишите, пожалуйста, принцип работы, устройство электродвигателя.
    И не забудьте сделать первую цифру (указанную в NCERT)

    Вопросов

    NCERT Вопрос 3 — Устройство, используемое для производства электрического тока, называется

    1. генератор.
    2. гальванометр.
    3. амперметр.
    4. мотор.

    Посмотреть ответ

    Вопрос 6 (а) NCERT — Укажите, верны ли следующие утверждения.

    (а) Электродвигатель преобразует механическую энергию в электрическую.

    Посмотреть ответ

    Вопрос 11 NCERT — Нарисуйте маркированную схему электродвигателя. Объясните его принцип и работу.Какова функция разрезного кольца в электродвигателе?

    Посмотреть ответ

    NCERT Вопрос 12 — Назовите некоторые устройства, в которых используются электродвигатели.

    Посмотреть ответ

    Вопросы 2 Страница 233 — Каков принцип работы электродвигателя?

    Посмотреть ответ

    Вопросы 3, страница 233 — Какова роль разрезного кольца в электродвигателе?

    Посмотреть ответ

    Подпишитесь на наш канал Youtube — https: // you. трубка / teachoo

    Электродвигатель — Технический центр Эдисона

    В электродвигатель был впервые разработан в 1830-х годах, через 30 лет после первая батарея. Интересно, что мотор был разработан до появления первых динамо-машина или генератор.

    Выше: Первый мотор Davenport

    1.) История и изобретатели:

    1834 — Томас Дэвенпорт из Вермонта разработали первый настоящий электродвигатель («настоящее» значение достаточно мощный, чтобы выполнить задачу) хотя Джозеф Генри и Майкл Фарадей создал ранние устройства движения с использованием электромагнитных полей. Ранние «моторы» создавали вращающиеся диски или рычаги, которые качался взад и вперед. Эти устройства не могли сделать никакой работы для человечества но были важны для того, чтобы проложить путь к лучшим двигателям в будущем.Различные двигатели Давенпорта были может управлять модельной тележкой по круговой трассе и выполнять другие задачи. Тележка позже оказалась первым важным приложением электроэнергии (это была не лампочка). Рудиментарный полноразмерные электрические тележки были наконец построены через 30 лет после смерти Давенпорта в 1850-х годах.

    Влияние электродвигателя на мир перед лампочками:
    Тележки и подключенные энергосистемы были очень дороги для строили, но перевозили миллионы людей на работу в 1880-х годах.До того как рост электросети в 1890-х гг. большинство людей (средний и низкие классы) даже в городах не было электричества в Главная.

    Только в 1873 году электродвигатель, наконец, добился коммерческого успеха. С 1830-х годов тысячи инженеров-первопроходцев улучшили двигатели и создали много вариаций. См. Другие страницы для получения более подробной информации об огромной истории электродвигателя.

    Выводы двигателя к генератору:
    После слабые электродвигатели были разработаны Фарадеем и Генри, другой Первопроходец по имени Ипполит Пикси понял это, запустив двигатель назад он мог создавать импульсы электричества. К 1860-м годам разрабатывались мощные генераторы. Электротехническая промышленность не могла начаться, пока генераторы были разработаны, потому что батареи не были экономичным способом получения энергии потребности общества.Подробнее о генераторах и динамо здесь>

    2.) Как работают моторы

    Электродвигатели могут работать от переменного (AC) или постоянного (DC) тока. Двигатели постоянного тока были разработаны первыми и имеют определенные преимущества и недостатки. Каждый тип мотора работает по-разному, но все они используют силу электромагнитного поля. Мы поговорим об основных принципах электромагнитных полей. в двигателях, прежде чем вы сможете перейти к различным типам двигателей.

    переменного тока в электродвигателях используется вторичная и первичная обмотки (магнит), первичная подключен к сети переменного тока (или непосредственно к генератору) и находится под напряжением. Вторичный получает энергию от основного, не касаясь его напрямую. Это делается с помощью сложные явления, известные как индукция.

    Справа: инженер работает над модификацией дрона-октокоптера.Восемь крошечных DC двигатели создают достаточно мощности, чтобы поднимать фунты полезной нагрузки. Более новые конструкции двигателей, подобные этому, используют редкоземельные металлы в статоре для создания более сильных магнитных полей в небольших и легких пакеты.

    Выше: универсальный двигатель, обычно используемый в большинстве электроинструментов.Имеет тяжелый плотный ротор. Выше: асинхронный двигатель может иметь «беличью клетку» или полый вращающийся катушка или тяжелый якорь.

    2.a) Детали электродвигателя:

    Есть много видов электродвигателей, но в целом они имеют похожие детали. Каждый мотор имеет статор , который может быть постоянным магнитом (как показано выше в «универсальном двигателе») или намотанными изолированными проводами (электромагнит, как на фото вверху справа).Ротор находится посередине (большую часть времени) и подлежит к магнитному полю создается статором. Ротор вращается, поскольку его полюса притягиваются и отталкиваются полюсами статора. Смотрите наши видео ниже, показывающее, как это работает. В этом видео рассматривается бесщеточный двигатель постоянного тока, ротор которого находится снаружи, в других двигателях. тот же принцип обратный, с электромагнитами снаружи. Видео (1 минута):

    Мощность мотора:
    Сила двигателя (крутящий момент) определяется напряжением и длина провода электромагнита в статоре, чем длиннее провод (что означает больше катушек в статоре), тем сильнее магнитное поле.Это означает больше мощности для повернуть ротор. Смотрите наше видео, которое относится как к генераторам, так и к двигателям. Узнать больше.

    Арматура — вращающаяся часть двигателя — это раньше называлось ротором, это поддерживает вращающиеся медные катушки. На фото ниже вы не видите катушки, потому что они плотно заправлены в якорь. Гладкий корпус защищает катушки от повреждений.

    Статор — Корпус и катушки, составляющие внешнюю часть двигателя. В статор создает статистику

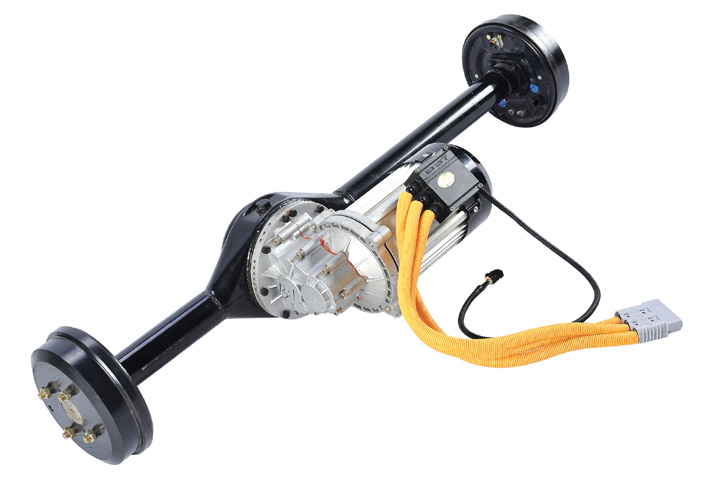

    Лучший автомобильный электродвигатель — Выгодные предложения на автомобильный электродвигатель от мировых продавцов автомобильных электродвигателей

    Отличные новости !!! Вы попали в нужное место для автомобильного электромотора.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший автомобильный электродвигатель в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели электромотор вашего автомобиля на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в автомобильном электродвигателе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести car electric motor по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
