Для чего предназначен электродвигатель: типы, устройство, принцип работы, параметры, производители

Содержание

Что такое электродвигатель?

В этом разделе представлены определения и термины на тему электродвигатели, а также приведены сокращения слов с данной тематикой.

Термины и их определения по тематике – электродвигатели*:

Термин

Определение термина

Асинхронная машина

машина переменного тока, в которой скорость вращения ротора зависит от частоты приложенного напряжения и от величины нагрузки (противодействующего момента на валу)

Бесконтактная машина

вращающаяся электрическая машина, в которой все электрические связи обмоток, участвующих в основном процессе преобразования энергии, осуществляются без применения коммутирующих или скользящих электрических контактов

Вращающийся электродвигатель

вращающаяся электрическая машина, предназначенная для преобразования электрической энергии в механическую

Двигатель с фазным ротором

двигатель, концы фазных обмоток ротора которого прикреплены к трем медным кольцам, укрепленным на валу ротора и изолированным как между собой, так и от стального сердечника ротора

ИСО

международная организация, занимающаяся выпуском стандартов

Исполнительный электродвигатель

Вращающийся электродвигатель для высокодинамического режима работы

Коэффициент полезного действия

отношение полезной (отдаваемой) мощности к затрачиваемой (подводимой)

Международная электротехническая комиссия

международная некоммерческая организация по стандартизации в области электрических, электронных и смежных технологий. Некоторые из стандартов МЭК разрабатываются совместно с Международной организацией по стандартизации (ISO)

Механическая характеристика двигателя

зависимость между вращающимся моментом и скольжением

Минимальный пусковой момент асинхронного двигателя с короткозамкнутым ротором (синхронного двигателя, синхронного компенсатора)

минимальный вращающий момент, развиваемый асинхронным электродвигателем с короткозамкнутым ротором (синхронным двигателем, синхронным компенсатором) между нулевой частотой вращения и частотой вращения, соответствующий максимальному моменту при номинальных значениях напряжения и частоты питающей сети

Момент трогания вращающегося электродвигателя

минимальный вращающий момент, который необходимо развить вращающемуся электродвигателю для перехода от состояния покоя к устойчивому вращению

Моментный электродвигатель

вращающийся электродвигатель, предназначенный для создания вращающего момента при ограниченном перемещении, неподвижном состоянии или медленном вращении ротора

Номинальная мощность

мощность, для работы с которой в номинальном режиме машина предназначена заводом-изготовителем

Номинальная частота вращения

частота вращения, соответствующая работе машины при номинальных напряжении, мощности и частоте тока и номинальных условиях применения

Номинальный входной момент синхронного вращающегося электродвигателя

вращающий момент, который развивает синхронный вращающийся электродвигатель при номинальных напряжении и частоте питающей сети, замкнутой накоротко обмотке возбуждения и при частоте вращения, равной 95% синхронной

Номинальный ток

ток, соответствующий работе машины в номинальном режиме с номинальной мощностью и частотой вращения при номинальном напряжении

Номинальными данными электрической машины

данные, характеризующие работу машины в режиме, для которого она предназначена заводом-изготовителем – это мощность, напряжение, ток, частота, КПД, коэффициент мощности, частота вращения и др.

Реактивный синхронный двигатель

синхронный двигатель, вращающий момент которого обусловлен неравенством магнитных проводимостей по поперечной и продольной осям ротора, не имеющего обмоток возбуждения или постоянных магнитов

Реактивный шаговый электродвигатель

шаговый электродвигатель с неактивным ротором из магнитного материала

Ротор

вращающаяся часть машины

Серводвигатель

серводвигатель используется в составе сервомеханизма для точного управления угловым положением, скоростью и ускорением исполнительного механизма

Скольжение

разность скоростей ротора и вращающегося поля статора

Статор

неподвижная часть машины

Тормозной момент вращающегося электродвигателя

вращающий момент на валу вращающегося электродвигателя, действующий так, чтобы снизить частоту вращения двигателя

Универсальный электродвигатель

вращающийся электродвигатель, который может работать при питании от сети как постоянного, так и однофазного переменного тока

Шаговый электродвигатель

вращающийся электродвигатель с дискретными угловыми перемещениями ротора, осуществляемыми за счет импульсов сигнала управления

Шаговый электродвигатель с постоянными магнитами

шаговый электродвигатель, возбуждаемый постоянными магнитами

Электрический двигатель

электрическая машина, осуществляющая преобразование электрической энергии в механическую

Электродвигатель пульсирующего тока

вращающийся электродвигатель постоянного тока, рассчитанный на питание от выпрямителя при пульсации тока более 10%

Электромашинный преобразователь

вращающаяся электрическая машина, предназначенная для изменения параметров электрической энергии

Электромашинный тормоз

вращающаяся электрическая машина, предназначенная для создания тормозного момента

Электростартер

Вращающийся электродвигатель, предназначенный для пуска двигателя внутреннего сгорания или газовой турбины

* Более подробную информацию см в ГОСТ 27471-87 —  МАШИНЫ ЭЛЕКТРИЧЕСКИЕ ВРАЩАЮЩИЕСЯ (Термины и определения)



Сокращения по теме электродвигатели:

Сокращения

Определение сокращения

International Organization for Standardization, ISO

международная организация, занимающаяся выпуском стандартов

АД

асинхронный двигатель

АДКР

асинхронный двигатель с короткозамкнутым ротором

АДФР

асинхронный двигатель с фазным ротором

БД

база данных

ВРД

вентильный реактивный двигатель

ВЭМЗ

Владимирский электромоторный завод

ГОСТ

региональный стандарт, принятый Межгосударственным советом по стандартизации, метрологии и сертификации Содружества независимых государств

ДПР

датчик положения ротора

КДПТ

коллекторный двигатель постоянного тока

ЛЭЗ

Ленинградский Электромашиностроительный Завод

МЭК

международная электротехническая комиссия (англ. International Electrotechnical Commission)

НПЗ

нефтеперерабатывающий завод

ПМ

постоянные магниты

ПТ

постоянный ток

СД

синхронный двигатель

СДПМ

синхронный двигатель с постоянными магнитами

СДПМВ

синхронный двигатель со встроенными постоянными магнитами

СДПМП

синхронный двигатель c поверхностной установкой постоянных магнитов

СРД

синхронный реактивный двигатель

СЭЗ

Сафоновский электромашиностроительный завод

ЭП

электрический преобразователь

ЭГ

электрогенератор

Принцип работы и устройство электродвигателя

Принцип работы электродвигателя

Рубрики статей

  • Все
  • Новости и новинки
  • Новости компании
  • Обзоры продукции

Отредактировано: 14. 01.2022

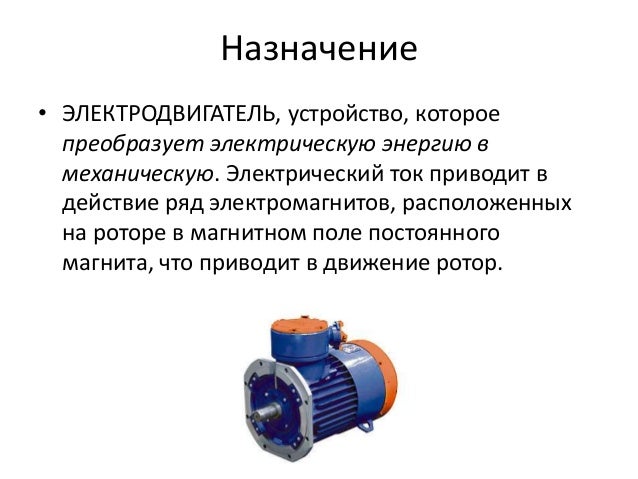

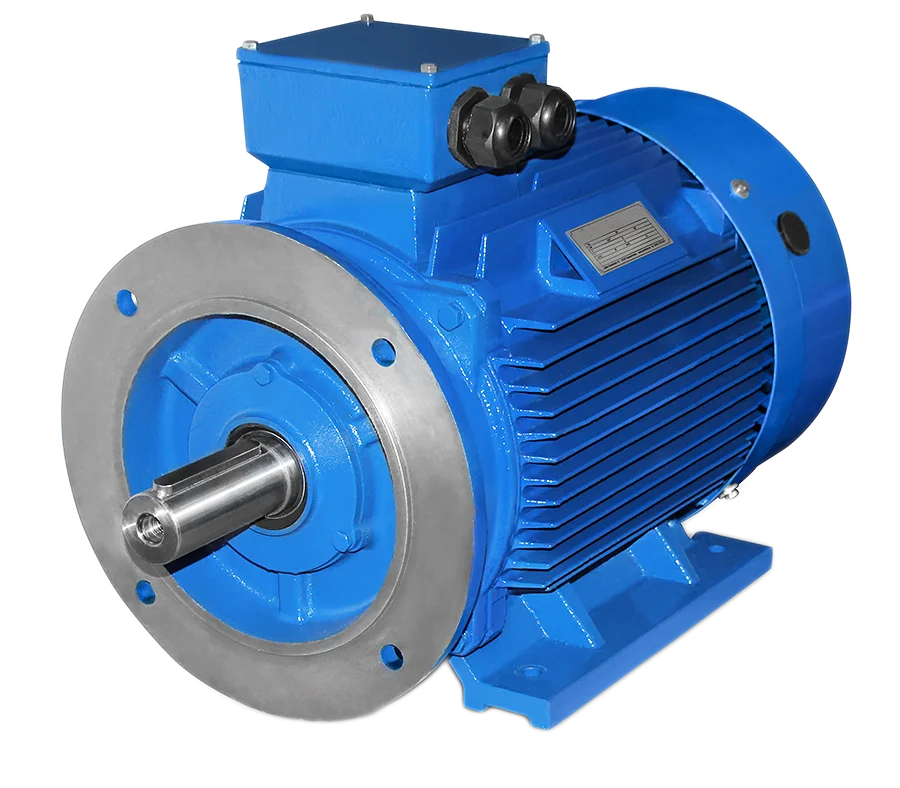

Электродвигатели преобразуют электрическую энергию в механическую. Таким образом, электрические двигатели противоположны генераторам, которые преобразуют механическое движение в электрическую энергию. Существует множество различных типов и конструкций электродвигателей. Однако все электродвигатели основаны на сходном принципе работы.

Объяснение магнитных полей и силы Лоренца

Электродвигатель использует важнейшую силу природы — силу Лоренца. Как это работает и почему электродвигатель может это сделать, мы сначала объясним вам на основе упрощенных основ, прежде чем мы перейдем к конструкции.

Каждый магнит имеет два полюса: северный и южный. Магнитные силы всегда действуют с севера на юг и воздействуют на так называемые ферромагнитные материалы (кобальт, железо, никель). Твердые тела, такие как железо, всегда притягиваются к магниту. Однако, если есть два магнита, случается следующее: одни и те же полюса отталкиваются друг от друга (южный и южный, северный и северный полюса) — разные полюса притягиваются (южный и северный).

Электричество также имеет два разных полюса. Здесь есть плюс и минус. Это называется электрическим зарядом . Плюс означает, что частица имеет положительный заряд. Минус означает, что частица имеет отрицательный заряд.

Воздействие на заряд (плюс или минус) в магнитном поле называется силой Лоренца. Проще говоря, северный магнитный полюс отталкивает положительный заряд и притягивает отрицательный. Южный магнитный полюс притягивает положительный заряд и отталкивает отрицательный. Каждый электродвигатель основан на этом принципе. Он использует магнитное воздействие постоянного магнита на электромагнит (который находится под напряжением и имеет заряд).

Устройство и функции двигателя

Так называемый статор расположен под корпусом электродвигателя. Он состоит из стабильного магнитного поля (постоянный магнит). Это означает, что северный и южный полюса имеют фиксированное положение и не меняются. Ротор (лат. rotare = крутить) находится в самом двигателе, прикреплен к валу и поэтому может вращаться. Его электрическое магнитное поле постоянно меняется: северный и южный полюса меняются местами. Ротор окружен статором. Якорь представляет собой железный сердечник ротора. На него намотаны катушки ротора, по которым течет ток. С помощью этих катушек создается изменяющееся магнитное поле. Если якорь представляет собой постоянный магнит, то катушек нет.

Коммутатор (также называемый переключателем полюсов) сидит на валу ротора. Ток течет через него. Его задача — повернуть магнитное поле ротора и, таким образом, поменять местами полюса. Это всегда происходит при достижении определенного положения. К коммутатору присоединены скользящие контакты, питающие ротор электричеством. Если электродвигатель теперь находится под напряжением, в роторе создается магнитное поле. Только тогда он становится вращающимся электромагнитом.

По описанному выше принципу, что одноименные полюса всегда отталкиваются друг от друга, ротор начинает вращаться. Электромагнитное поле ротора всегда регулируется коммутатором таким образом, что северный полюс ротора и северный полюс статора (аналогично южному полюсу) обращены друг к другу. Проще говоря, через каждые пол-оборота меняется полярность ротора. В противном случае северный полюс и южный полюс были бы обращены друг к другу, и двигатель остановился бы.

Существует также вариант электродвигателя без коммутатора. В двигателях переменного тока магнитное поле изменяется в соответствии со скоростью вращения ротора. Одни и те же полюса «автоматически» обращены друг к другу. В этом случае структура немного отличается. Тем не менее, основные части остаются.

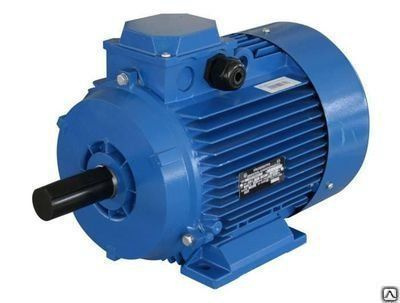

Разновидности электродвигателей

На данный момент используют большое количество электродвигателей, которые отличаются конструкцией. В основном их делят по двум характеристикам.

Принцип электропитания:

  1. Переменного тока, когда двигатель работает, получая питание непосредственно от электросети.
  2. Постоянного тока, когда двигатель работает от источника постоянного тока (батареек, аккумуляторов и т.п.).

Принцип работы:

  1. Синхронный, вращение происходит в синхронизации с магнитным полем, вызывающим движение. У таких двигателей есть обмотки на роторе и щеточный механизм для подачи на них электрического тока.
  2. Асинхронный, вращающийся ротор движется медленнее вращающегося магнитного поля в статоре. В таком двигателе нет щеток и обмоток на роторе, и он является одним из самых распространенных, что объясняется его простотой.
