Что такое роторный двигатель: Принципы работы, плюсы и минусы роторного двигателя — особенности роторно-поршневого ДВС — журнал За рулем

Содержание

Новый роторный двигатель Mazda: подробности, характеристики

Авто производитель Mazda запатентовал доработанный двигатель Ванкеля. Названы основные подробности доработки, а так же сфера использования нового двигателя. В конце статьи видео-обзор принципа работы роторного двигателя.Авто производитель Mazda запатентовал доработанный двигатель Ванкеля. Названы основные подробности доработки, а так же сфера использования нового двигателя. В конце статьи видео-обзор принципа работы роторного двигателя.

По достоверной информации стало известно, что автомобильный производитель запатентовал доработанный роторный двигатель Ванкеля. В документации производителя новинка числится как роторно-поршневой агрегат с вертикальным валом (РПД). Инженеры компании Mazda планируют использовать его для электрифицированных моделей, точней для привода электрогенератора.

Первые изображения доработанного роторного двигателя Mazda официально опубликованы на сайте патентного ведомства в Японии.

В ранее известных роторных агрегатах Mazda, основной вал располагался горизонтально, в новом же агрегате он расположен вертикально, а значит расположить его теперь можно под полом багажного отделения. По всей вероятности такой агрегат производитель будет использовать для увеличения запаса хода модели.Самым проблемным участком ранее известного роторного двигателя Ванкеля считалась необходимость впрыска масла в рабочую камеру, чтоб можно было смазать вращающийся ротор агрегата. Основой доработкой инженеров Mazda считается внедрение L-образного канала, за счет которого гораздо эффективней смазываются грани ротора, боковые стенки и нижняя торцевая пластина.

Ранее вице-президент компании Mazda Мартин тен Бринк заявлял еще в марте 2018 года, что доработанный роторный двигатель будет снова использоваться в автомобилях компании. К тому же он добавил, что по габаритам новинка будет не больше обувной коробки, а в пару с доработанной системой охлаждения не больше, нежели две коробки.

Стоит напомнить, что роторный двигатель получил однороторную компоновку и без турбокомпрессора. Его планируют устанавливать как можно ниже, тем самым обеспечивая лучший центр тяжести. По всей вероятности таким роторным двигателем укомплектуют новые спортивные автомобили, но не исключен вариант комплектации кроссоверов в качестве дополнительного агрегата.

Видео-обзор работы роторного двигателя:

Mazda

Союз композитов: мощность двигателей для авиации повышена в два раза | Статьи

Новая модель роторно-поршневого двигателя (РПД), созданного российскими учеными, по мощности в два раза превышает все подобные устройства. Двигатель позволит повысить грузоподъемность небольших летательных аппаратов — как беспилотных, так и управляемых. Установка таких РПД возможна на уже существующие машины без модернизации конструкции. Зарубежных аналогов устройству нет. Проект поддержан Фондом перспективных исследований.

РПД был изобретен еще в 1950-х годах. Он весит в полтора-два раза меньше, чем обычный поршневой двигатель с такой же мощностью. И в этом его преимущество. А недостатком до недавнего времени была быстрая изнашиваемость в силу особенностей конструкции.

Ученые из Центрального института авиационного моторостроения им. П.И. Баранова решили проблему, создав РПД на основе материалов нового поколения — интеркерамоматричных и металлокерамоматричных композитов. Работа велась в рамках совместного проекта Фонда перспективных исследований и Института им. П.И. Баранова.

— Композиты были применены в разных элементах двигателя, — рассказывает руководитель проекта Фонда перспективных исследований Сергей Маркин. — Согласно результатам испытаний, износ этих элементов пренебрежительно мал. Все они сохранили свою работоспособность, подтвердив возможность и перспективность применения композиционных материалов для изготовления наиболее нагруженных и проблемных элементов РПД.

Помимо применения композитов, в новой модели использованы и другие инновационные технические решения. В частности, в двигателе есть специально разработанная для РПД система турбонаддува с охлаждением воздуха. Это благотворно влияет на долговечность и надежность устройства. Часть элементов системы турбонаддува изготовлена с помощью технологий 3D-печати с применением отечественного сырья. Также практически с нуля разработана электронная система управления двигателем.

Благодаря всем этим решениям удалось примерно вдвое повысить мощность двигателя по сравнению с ранее разрабатывавшимися в России РПД.

Однако мощность — не единственная важная характеристика двигателя. Одним из значимых параметров является экономичный расход топлива. По сообщению разработчиков, удельный расход топлива на созданном РПД не превышает 217 г на лошадиную силу в час (по расчетам «Известий», это 295 г на 1 кВт).

— Для лучших современных поршневых двигателей примерно той же мощности расход топлива составляет 200 г на 1 кВт вырабатываемой мощности, и тут даже новый РПД им явно проигрывает, — поясняет заведующий кафедрой поршневых двигателей МГТУ им. Н.Э. Баумана Владимир Марков. — Зато несомненное преимущество роторного двигателя перед поршневым в размерах — он в два-три раза компактнее. Однако это превосходство частично нивелируется необходимостью установки на самолет с РПД топливного бака большего размера.

Пока разработчики планируют применять созданные небольшие РПД для легкой авиации — как беспилотников, так и управляемых аппаратов. РПД в составе гибридных силовых установок с двумя видами двигателей можно будет использовать как на гражданских, так и на военных летательных аппаратах. По сообщению разработчиков, примененные технические решения позволят повысить грузоподъемность летательных аппаратов. Важно, что установка таких двигателей возможна на уже существующие машины без модернизации конструкции и задействованных в работе самолета систем.

— Действительно, роторно-поршневые двигатели по сравнению с поршневыми обладают рядом преимуществ, — рассказал эксперт в области беспилотных систем Денис Федутинов. — Среди них, к примеру, высокая удельная мощность и меньшие вибрации и габариты, а в целом — большая простота конструкции. Если разработчикам удастся достичь таких же хороших результатов по расходу топлива и ресурсу РПД, как и у обычных поршневых, то это сделает данный двигатель востребованным на рынке для использования на БПЛА.

В конце февраля 2019 года опытный образец успешно прошел испытания по определению технических характеристик. По мнению разработчиков, создание отечественного РПД с высоким ресурсом и надежностью может послужить серьезным стимулом для развития в России авиации общего назначения и содействовать восстановлению отечественного двигателестроительного сектора.

ЧИТАЙТЕ ТАКЖЕ

Изобретатели роторного двигателя нового типа заключили контракт с DARPA / Хабр

Компания LiquidPiston получила для финансирования своего проекта средства от DARPA. Проект представляет собой улучшенный мотор внутреннего сгорания роторного типа под названием X1. Во главе компании, работающей в городе Блумфилд штата Коннектикут, стоят инженеры, отец и сын, Николай и Александр Школьники.

Изобретатели заявляют множество уникальных свойств своего изделия. Например, тепловой КПД их мотора равен 50% (по сравнению с 20-30% обычного бензинового ДВС). Правда, если взять дизельный двигатель, добавить в него турбонаддув и промежуточное охлаждение, мы также получим КПД порядка 50%. Но при этом дизельный двигатель будет очень много весить.

Как утверждает Александр Школьник, типичный дизельный генератор на 3 кВт имеет размеры 100х60х60 см и весит более 70 кг. При этом генератор на основе двигателя X1 аналогичной мощности будет весить 15 кг (сам мотор – 4 кг), а размер его будет составлять 30х30 см. Фактически, такой генератор будет умещаться в рюкзаке.


Изобретатели постарались взять лучшее от разных тепловых циклов и уменьшить потери энергии двигателя. Теоретический предел КПД нового двигателя – 75%, но пока инженеры трудятся над достижением реального показателя в 57%.

Работа двигателя X1 напоминает процесс работы известного роторного двигателя Ванкеля, вывернутый наизнанку. Ротор закреплён на эксцентрическом валу, и содержит в себе каналы для впуска газовой смеси и выпуска отработавших газов. Расположенные по углам равностороннего треугольника свечи отрабатывают по разу за один оборот вала.

Двигатель работает на прямом впрыске и обеспечивает высокую степень сжатия — 18:1. Не меняющийся во время сгорания объём камеры позволяет сжигать топливо дольше и полнее. Отработавшие газы достигают почти атмосферного давления перед выходом, в связи с чем успевают отдать почти всю свою энергию ротору.

Высокая эффективность также позволяет отказаться от водяного охлаждения двигателя. Работая под нагрузкой, двигатель может пропускать циклы зажигания и засасывать воздух, который будет охлаждать его. Рассматривается даже вариант впрыска в камеру сгорания воды, которая будет охлаждать двигатель, уменьшать выбросы отработавших газов и одновременно превращаться в пар, толкающий ротор.


Слева — двигатель Ванкеля, справа — X1

Компактность и мощность двигателя заинтересовали военных, которым требуются портативные энергетические системы. В случае успешного внедрения двигатель найдёт множество применений — переносной электрогенератор, двигатель для беспилотных аппаратов, и многое другое.

Инженеры придумали новый двигатель ещё в 2003 году. К 2012 году был построен первый прототип, о котором написали в журнале «Популярная механика». В 2015 году компания не только заключила контракт с DARPA, но и приступила к разработкам мини-версии двигателя.

Роторный двигатель.Принцип работы роторного двигателя.

 Роторный двигатель Феликса Ванкеля — уникальная разновидность двигателей, создан и более менее доведенный до ума в середине двадцатого века. В чем же уникальность роторно-поршневого двигателя Ванкеля? Ответ прост, при малых габаритах и рабочем объёме, в комплекте с простотой конструкции и значительно меньшем количестве деталей по сравнению с обычным поршневым двигателем, роторный двигатель выдаст мощность в 2-2.5 раза большую, нежели поршневой двигатель с тем же рабочим объёмом цилиндров. Однако, тут же возникает вопрос, раз роторный мотор такой простой и одновременно мощный, то почему он не получил широкого распространения.

В общем то вариантов довольно много, самый на мой взгляд вероятный ответ на данный вопрос кроется в событиях тогдашнего времени. В 70-х годах многие авто-концерны того времени попытались сделать ставку на роторный двигатель, ввиду его превосходящей мощности и простоты конструкции над традиционным ДВС того времени.

  Все возможно и было бы хорошо, и роторные двигатели возможно сейчас ставили бы как минимум на половину современных авто, если бы не одно НО, как всегда, куда ж без него. В общем в 1973 году началась война на Аравийском полуострове. К слову, в то время арабские страны были основными поставщиками нефти в Европу и Америку, и война вынудила их значительно сократить поставки ресурсов в страны нового и старого света, что повлекло за собой невероятное подорожание нефтепродуктов, и в том числе и бензина, на котором работал роторный двигатель. Но, почему не перестали выпускать стандартные ДВС? Да потому, что в роторном двигателе всегда имеется огромный табун лошадей, который нужно кормить, короче РПД слишком много жрал, содержать его в то время было очень не выгодно, поэтому компании, вложившие деньги в разработки и производство роторных двигателей потерпели крах и понесли колоссальные убытки, машины с большим расходом топлива оказались совсем не востребованы на рынке.

Производители отказались от прожорливого роторного двигателя в пользу более экономичного поршневого варианта.
  Однако все же нашлись приверженцы роторного двигателя — авто-концерн Mazda встал на путь самурая и продолжил проводить исследования и совершенствование двигателя Ванкеля, подобно тому, как однажды Subaru не отказались от использования оппозитных двигателей, которые на сегодняшний день являются главной фишкой этой марки. Инженеры мазды тоже даром времени не теряли и также имели свои разработки в области РПД. Это позволило им создать роторный двигатель 13b-REW с системой твин-турбо, мощностью 350 л.с, который устанавливался в автомобили Mazda RX7, в процессе эксплуатации двигатель зарекомендовал себя достаточно хорошо, но один непобедимый недостаток, свойственный РПД у него всё же остался,это большой расход топлива. Далее маздисты воткнули роторник в следующую модель Mazda RX8, но в ней заметно сократили табун под капотом с 350 л.с до 200, уменьшив рабочий объём до 1.3 литра.
Ну где вы видели ДВС объёмом 1.3 с мощностью 200 л.с.? Это позволило сократить расход топлива и вывести модель на более конкурентно-способный уровень. Про попытку воткнуть РПД в жигуляторы думаю писать не стоит, инженеры купили авто с РПД у немцев и тупо скопировали двигатель. В результате ничего хорошего из этого не получилось.


Принцип работы и устройство роторного двигателя. Принцип работы роторного двигателя разительно отличается от поршневого. Прежде всего это связано с его конструктивными особенностями. Трудно выделить главную особенность этого двигателя, начну пожалуй с самого ротора. Ротор — является в данном типе двигателя и поршнем и шатуном, то есть весь кривошипно-шатунный механизм сводится только к ротору и валу-эксцентрику, которые и превращают энергию топлива во вращательные движения вала. Происходит это все в блоке, который является и камерой сгорания и газораспределительным механизмом. В нем происходят все такты работы ДВС, начиная с впуска и заканчивая выхлопом.
Внутри блок имеет форму некой капсулы, но это не совсем так, эта форма имеет геометрическое научное название — эпитрохоида (блять). Установленный на валу ротор, крепко сцеплен с зубчатым колесом, которое соединено с неподвижной шестернёй, название которой — статор. Размер ротора значительно больше, нежели статор, несмотря на это, вокруг шестерни свободно вращается ротор с зубчатой шестерней. Каждый из концов треугольного ротора движется по внутренней поверхности блока, отсекая определенное количество пространства в блоке благодаря трём клапанам. Функцию поршневых колец в роторном двигателе выполняют радиальные и торцевые уплотнительные пластины, которые прижимаются к стенкам блока-цилиндра центробежными силами, ленточными пружинами и давлением газа. Двигатель ванкеля лишен сложного механизма газораспределения, это значительно упрощает конструкцию роторного двигателя по сравнению с традиционным, также отсутствие многих деталей КШМ традиционного двигателя позволяет вырабатывать большую мощность за счет отсутствия потерь на трение.
За один полный оборот ротора, в двигателе проходит три полных рабочих цикла. Чуть не забыл, почему он много жрет, потому что камера сгорания в момент такта сжатия получается весьма длинной и топливо не успевает догорать полностью, для борьбы с этим явлением на роторные моторы ставят по две свечи зажигания, которые срабатывают по очереди одна за другой, воспламеняя топливную смесь с двух сторон. Такие меры весьма улучшили показатели роторников в плане экономичности и выдаваемой мощности.

  В общем все это очень хорошо звучит, но что же представляет из себя роторный двигатель в реальной жизни. На самом же деле по всему свету довольно много авто с роторными моторами времен 60-80х годов, многие на ходу и хранятся где то в музеях или частных коллекциях, еще больше гниют или уже сгнили на свалках. Стоит взглянуть на владельца авто с роторным двигателем, который мотор перегрел и носится по городу в поисках спецов и запчастей, всплывают все недостатки этого вида двигателей. Самое страшное для РПД на той же мазде рх8 это перегрев. Стоит один раз перегреть такой мотор и отремонтировать его будет потом очень сложно,так как запчасти стоят довольно недешево и ехать будут из Японии.В большинстве случаем при ремонте РПД бракуется и сам ротор и блок, на котором образовались задиры от поплавившегося металла. Многие в этом случае заказывают новый мотор, так как стоить он буден примерно так же как и ремонт старого двигателя. Поэтому некоторые мечтают сменить роторник на традиционный поршневой ДВС, однако, есть и фанаты, которые его ни на что не променяют.

Не оправдавший надежды — журнал «АБС-авто»

Немецкая фирма NSU оставила заметный след в истории мирового автомобилестроения благодаря созданию роторно-поршневого двигателя. Это заслуга ее инженера Феликса Ванкеля, чье имя и получил данный очень интересный мотор (РПД Ванкеля).

Немецкий период

Необходимо сразу отметить, что роторно-поршневой двигатель – это целое направление в моторостроении. Придумано огромное количество их разнообразных конструкций. Однако единственным доведенным до серийного производства представителем племени, в котором функцию поршня выполняет вращающееся тело, является именно РПД Ванкеля. Феликс Ванкель получил патент на свое изобретение в 1957 году. Первый в мире серийный автомобиль с роторно-поршневым двигателем (заднемоторный NSU Spider) начали выпускать в 1964 году, в 1967-м запустили в производство переднеприводный NSU Ro 80, завоевавший титул «Автомобиль года». А затем. NSU сошла со сцены – ее «проглотил» Volkswagen. Однако на этом развитие РПД Ванкеля не прекратилось – дело продолжила японская Mazda, причем весьма успешно. О достижениях японской компании поговорим позднее, а пока рассмотрим устройство немецкой диковинки. Предложенный Ванкелем двигатель состоял из трех основных компонентов: корпуса (в литературе его также называли картером или статором), ротора и эксцентрикового вала. Отличительной особенностью данного РПД является выполненная по эпитрохоиде внутренняя поверхность корпуса и трехгранная форма ротора. К боковой крышке корпуса прикреплена шестерня, которая при работе двигателя остается неподвижной. Другая шестерня с внутренним зацеплением соединена с ротором. Отношение количества их зубьев равно 2 : 3. Ротор через подшипник надет на эксцентрик вала и при поворачивании вала совершает сложное движение – он вращается вокруг своей оси, а та, в свою очередь, описывает окружность вокруг оси вала. Такая конструкция двигателя обеспечивает постоянное прилегание граней ротора к внутренней поверхности корпуса. При этом образуются три полости, объем которых зависит от положения вала и при его вращении периодически меняется (то увеличивается, то уменьшается). Получается как у обычного поршневого мотора, что позволяет реализовать хорошо известный четырехтактный цикл, т.е. впуск, сжатие, сгорание-расширение и выпуск. Все четыре такта в одной полости (камере) осуществляются за один оборот ротора, а камер три. Но если учесть, что эксцентриковый вал вращается в 3 раза быстрее ротора, то на один оборот двигателя приходится один рабочий такт. Следовательно, однороторный РПД можно сопоставить с одноцилиндровым 2-такт-ным или 2-цилиндровым 4-тактным мотором. Нельзя не отметить и обстоятельство, связанное с определением литража двигателя. Рабочий объем одной полости равен разности между ее максимальным и минимальным объемами, и их отношение дает степень сжатия. В обычном четырехтактном одноцилиндровом моторе количество топливовоздушной смеси, равное рабочему объему цилиндра, сжигается за два оборота коленчатого вала, а РПД с одним ротором за те же два оборота «пропускает через себя» смеси в 2 раза больше. Отсюда при равном рабочем объеме мощность роторного двигателя получается в 2 раза больше. Чтобы уравнять моторы (для удобства сравнения их характеристик), придумали выражать рабочий объем РПД двойной величиной, что вроде бы разумно. Но тут возникла путаница, так как в обращении оказались обе эти величины. Поэтому надо понимать, о чем в каждом конкретном случае идет речь. В качестве примера рассмотрим «движок» NSU Spider. Рабочий объем его камеры равен 497,5 см3; степень сжатия 8,5; мощность 54 л. с. при 6000 об/мин. Такая мощность соответствует литровому бензиновому мотору тех лет, поэтому приведенный (эквивалентный) рабочий объем рассматриваемого РПД определяют в 995 см3. Кстати, а как собирать налоги в тех странах, где ориентируются на «кубатуру» двигателей? Может быть, начислять даже не в двойном, а в тройном размере по отношению к объему полости, так как их три? Но это так, курьез. Камера сгорания у двигателя Ванкеля имеет серпообразную форму, которая весьма далека от оптимальной с точки зрения тепловых потерь. А это предопределяет повышенное потребление топлива. Не все хорошо получается и с токсичностью отработавших газов. Много неприятностей разработчикам доставило уплотнение ротора – оно получалось сложным и не обеспечивало необходимой герметичности, а также быстро изнашивалось. Потребовала к себе повышенного внимания и свеча зажигания – в силу конструктивных особенностей она не охлаждалась свежей смесью, а посему часто отказывала. Значительным событием стало появление NSU Ro 80. Автомобиль создан с максимальным использованием достоинств РПД. 115-сильный двухроторный мотор (объем камеры каждого ротора остался как у Spider, а суммарный «литраж» удвоился; эксцентрики сдвинуты друг относительно друга на половину оборота вала) расположен в переднем свесе. В результате получился просторный салон. NSU Ro 80 разгоняется до 100 км/ч за 12,8 с; достигает скорости 180 км/ч; расход топлива составляет 11,2 л на 100 км пути. Подведем промежуточный итог. По сравнению с обычным поршневым мотором той же мощности двигатель Ванкеля получается компактнее и легче, но отличается повышенным аппетитом и имеет больше проблем с экологией. Он хорошо уравновешен, однако желательно увеличить надежность и долговечность. Все сказанное относится к раннему периоду развития РПД. В дальнейшем его параметры удалось значительно улучшить, но и «шевелящие поршнями» тоже не стояли на месте и значительно продвинулись и по экономичности, и по экологичности, и по степени форсирования. В итоге реальной конкуренции со стороны РПД Ванкеля так и не получилось.

Японская эра

Появление работоспособного роторного двигателя произвело сильное впечатление на мировую научно-техническую общественность. Многие фирмы закупили лицензии. РПД Ванкеля пытались применять в авиации, на водном транспорте, для газонокосилок, использовать в качестве стационарных для привода электрогенераторов и насосов. Для установки на мотоциклы создали роторные двигатели с воздушным охлаждением. Однако, несмотря на все усилия конструкторов, особого успеха эта деятельность не принесла. Хотя не обошлось и без исключения – Mazda, купив лицензию у немцев, внесла в двигатель собственные изменения и с 1967 года начала серийно комплектовать ими свою продукцию. Первым японским автомобилем с РПД стал двухместный спортивный Mazda Cosmo Sport (110S). Его 110-сильный двигатель (2 ротора, объем каждой камеры 491 см3) позволял достигать скорости 185 км/ч. За ним последовали другие. Выпуском роторных автомобилей фирма занималась более четырех десятилетий, причем в весьма приличных количествах. Большинство моделей могли комплектоваться как роторным, так и обычным моторами. К сожалению, при таком подходе теряется одно из главных достоинств РПД – его компактность. Зато увеличивается тираж, что благоприятно сказывается на цене. Среди роторных «японцев» были и более, и менее удачные модели. Значительным успехом стало создание в 1978 году Mazda Savanna RX-7. 2-роторный 130-сильный мотор разгонял 4-местный автомобиль до 180 км/ч. Специалисты фирмы постоянно занимались совершенствованием конструкции роторного двигателя. В целом нововведения шли в том же направлении, что и у обычных моторов. На смену карбюратору пришел электронный впрыск, электронным стало и зажигание. Экспериментировали с впускными трубопроводами, применяли турбонаддув, создавали устройства дополнительной очистки отработавших газов. Вершиной достижений стал 230-сильный «движок» RENESIS для 4-дверного купе Mazda RX-8. Компания всемерно старалась привлечь внимание к роторным двигателям, в том числе участвуя в соревнованиях «24 часа Ле Мана». В 1991 году пришел большой успех – роторная Mazda 787В с бортовым номером 55 выиграла эту престижнейшую гонку.

Принцип работы роторно-поршневого двигателя Ванкеля

Отечественная эпопея

Ротор и корпус РПД Ванкеля

Отдельная страница в истории РПД – работы по данной теме в СССР, а затем и в России. Мы лицензию не покупали – перед тем как платить деньги, надо сначала разобраться, за что. Вот мы и разбирались. А позднее оказалось, что сделали правильно – платить-то было не за что. Все фирмы, кроме Mazda, купившие лицензию, их повыбрасывали. Кроме того, любая индустриально-развитая держава, а Советский Союз, несомненно, был таковой, должна быть в курсе всех нюансов развития техники, что заставляло нас заниматься и данной тематикой. В нашей стране работы по РПД велись несколькими организациями, в том числе мото- и автостроителями. В Серпухове создали несколько моделей мотоциклов с такими моторами. Их испытывали, и они даже принимали участие в соревнованиях. Существенных успехов в роторном деле добились в Тольятти. На ВАЗе своими силами сумели разработать целое семейство двигателей мощностью от 40 до 200 л.с., причем наибольшие усилия были направлены на 120- и 140-сильные варианты. Первоначально идея заключалась в создании «бешеных» «Жигулей» примерно таким путем, как в Горьком поступали с «Волгами», оснащая их силовыми агрегатами от «Чайки». Эти автомобили предназначались для спецслужб, и они были созданы и производились в небольших количествах. Затем волжскими РПД заинтересовались авиаторы, например, была предпринята попытка установить их на легкий вертолет Ми-34. Во второй половине 1990-х годов роторные машины из Тольятти даже стали поступать в свободную продажу. Эпопея с РПД закончилась, когда на ВАЗ пришла компания Renault. Французы действовали по хорошо известному принципу: экономика должна быть экономной. Подробнее о ВАЗовских роторных изделиях и возможностях их обслуживания наш журнал рассказал в № 3/2002. В заключение вновь вернемся в Японию. В июне прошлого года Mazda выпустила последний роторный автомобиль (RX-8), и в настоящее время такие транспортные средства нигде в мире не производятся, по крайней мере, серийно. По поводу дальнейшего хода событий от пресс-службы компании поступают противоречивые сведения. Так и должно быть – фирма подогревает интерес к своей продукции. Попробуем порассуждать о перспективах РПД Ванкеля. В последние десятилетия направление развития мирового моторостроения в основном задавалось законодателями, которые, стараясь угодить избирателям (и это хорошо), принимали один за другим все более жесткие экологические стандарты. Но теперь проблема загрязнения окружающей среды автомобилями практически решена (Euro VI вступили в действие) и на первый план вышла обеспокоенность по поводу изменения климата. То ли происходит потепление, то ли похолодание. Пока точно не известно, но виновный уже назван – парниковые газы, а значит, с ними надо бороться. Это очень выгодно для имиджа слуг народа. А что эта борьба означает для автомобилестроения? Ответ прост: повышение КПД силовой установки и снижение массы транспортного средства посредством уменьшения его размеров и применения легких материалов в конструкции. Здесь и кроется основная опасность для роторных двигателей – по экономичности они далеко не лидеры. Правда, остается надежда на подзаряжаемые гибридомобили. Эти транспортные средства имеют приличный пробег на электротяге и при небольшой протяженности поездок им двигатель внутреннего сгорания особо и не нужен. В таких случаях ДВС фактически превращается в балласт, и главное требование к нему – низкая масса и малый размер, т.е. то, чем отличаются РПД. Кроме того, роторные двигатели неплохо проявили себя при работе на водороде, а футурологи называют водород топливом будущего. Так что для РПД Ванкеля пока еще не все потеряно. Уникальную информацию по устройству, эксплуатации и ремонту систем турбонаддува смотрите на сайте turbomaster.ru

  • Геннадий Дунин

Mazda вернет на рынок роторные двигатели в составе гибридных в 2022 году

С середины 2030 годов все новые легковые автомобили в Японии должны быть гибридными или полностью электрическими. Об этом заявило правительство Японии, высказав, что к этому времени запретит продажи новых автомобилей с ДВС.

Новая стратегия Японии сответствует планам правительств ведущих европейских государств и штата Калифорния, США. В настоящее время здесь производятся миллионы транспортных средств с традиционными ДВС, при этом большинство моделей, включая Mazda, продаются на домашнем рынке как в «обычных», так и в гибридных версиях.

Mazda выпускала серийные автомобили с роторными двигателями с 1967 по 2012 годы, и собирается вернуть их на рынок в 2022 году уже в составе гибридных силовых установок. По замыслу инженеров, в составе гибрида роторный двигатель сможет служить приводом генератора, вырабатывающего электроэнергию для вращения колёс посредством электромоторов.

Первым носителем необычной силовой установки станет компактный кроссовер MX-30, который обновится в 2022 году. Базовая версия MX-30 с этого года доступна в качестве полностью электрического кроссовера с запасом хода на 200 км. Из-за крайне низкого пробега многие потенциальные покупатели теряют интерес к этой модели, но Mazda рассчитывает удвоить запас хода путем добавления в состав силовой установки роторного двигателя внутреннего сгорания, который характеризуется высокими оборотами, высокой удельной мощностью, компактными размерами и низким уровнем вибрации.

Дальнейшая эволюция модельного ряда Mazda будет придерживаться двух параллельных траекторий. В состав компакт-класса войдут электромобили и гибриды, включая версии с роторным мотором. В «большом» классе Mazda «соберет» заднеприводные седаны и полноразмерные кроссоверы с шестицилиндровыми ДВС объёмом более трёх литров. С их помощью Mazda планирует приблизиться к премиальному ценовому сегменту, но останется ли к 2025 году достаточное количество ценителей традиционных двигателей, остаётся под вопросом. В случае недостаточного спроса, свои флагманские модели Mazda превратит в «мягкие» гибриды.

Роторный двигатель (принцип работы, достоинства, недостатки, перспективы)

 Роторный двигатель изобрел доктор Феликс Ванкель, вернее он был соавтором совместно с Вальтером Фройде. В 1957 году они разрабатывали две модели аналогичных роторных двигателей, но двигатель Ванкеля нашел более широкое применение. Именно поэтому этот двигатель часто также называют двигателем Ванкеля или роторным двигателем Ванкеля.
 Роторный двигатель, как и двигатель в вашей машине является двигателем внутреннего сгорания, но принцип его работы совершенно другой, в отличии от обычного поршневого двигателя.

 Если в поршневом двигателе, существует несколько (в зависимости от цилиндров) рабочих объемов (цилиндр и поршень),  поочередно выполняющих свои стандартные циклы – забор смеси, сжатие, зажигание и выхлоп, то в роторном, поршни заменены ротором. (рабочий треугольный орган в форме эпитрохоида), который в зависимости от угла поворота поочередно, совместно с корпусом, участвует все в тех же циклах перечисленных ранее (забор, сжатие, зажигание, выброс)
 В этой статье мы узнаем о том, как работает роторный двигатель, о его особенностях и интересных фактах связанных с ним, о достоинствах и недостатках. Давайте начнем наше знакомство с роторным двигателем, с принципа его работы.

Принцип работы роторно-поршневого  двигателя

Как и поршневой двигатель, роторный двигатель использует давление, создаваемое при сгорании топливно-воздушной смеси. Как и в поршневом двигателе, входное отверстие сообщается с дроссельной заслонкой, а выпускное с выхлопной системой. Если в поршневом двигателе это давление образуется в цилиндрах, а затем посредством поршней, шатунов передается на коленчатый вал, то в роторном двигателе передаточные звенья отсутствуют. Треугольный ротор в роторном двигателе является своеобразным поршнем, вращающимся по кругу и передающим крутящий момент на выходной вал.
 Фактически ротор при вращении делит общую камеру на три изолированных, в объеме каждой из этих условных камер происходит свой цикл (забор, сжатие, зажигание, выброс). Как и в случае с поршневым двигателем, роторные двигатели имеют всего 4 такта.
 Как правило, даже в самом простом роторном двигателе применяют два ротора. Такая конструкция позволяет уменьшить детонацию, увеличить стабильность работы двигателя. Если вы внимательно посмотрите на картинку, то увидите, что один полный оборот ротора, соответствует 3 оборотом вала.
 Сердцем роторного двигателя является ротор. Ротор в данном случае эквивалентен поршням в обычном двигателе. Ротор установлен на вал с неким эксцентриситетом. Фактически такое смещение можно сравнить с рукояткой на лебедке. Подобная установка ротора, позволяет передавать крутящий момент от него на вал.
 Как мы уже говорили, двигатель имеет 4 такта, они меняются в зависимости от угла поворота ротора. Сейчас мы кратко рассмотрим каждый из данных тактов в роторном двигателе.

Забор топливно-воздушной смеси в роторном двигателе

Забор смеси начинается в тот момент, когда одна из вершин ротора проходит впускной клапан в корпусе. В это время, объем камеры расширяется, вовлекая в свое увеличивающееся пространство топливно-воздушную смесь. В тот момент, когда следующая вершина ротора проходит впускной канал, начинается следующий такт.
Сжатие топливно-воздушной смеси в роторном двигателе
Во время поворота ротора, объем смеси захваченной ротором уменьшается, что приводит к повышению давления. Максимальное давление образуется в тот момент, когда топливно-воздушная смесь находится в зоне свечей.

Сжигание топливно-воздушной смеси

Для зажигания смеси, как и в поршневом двигателе, используются свечи. Они зажигают смесь одновременно, то есть срабатывают синхронно. Обычно для роторного двигателя применяют две свечи зажигания. Применение двух свечей зажигания связано с особенностями рабочего объема. Он как бы вытянут по стенке корпуса, именно поэтому, эффективней использовать две свечи, чтобы смесь сгорала более быстро и равномерно. В случае с одной свечкой, смесь будет сгорать дольше, если можно так сказать постепенно, что значительно понизит пиковое давление во время взрыва при зажигании топливно-воздушной смеси.
 В итоге, от образовавшегося давления взрывной волны, получается рабочее усилие, проворачивающее ротор на эксцентрике вала. Крутящий момент передается на выходной вал. Ротор проворачивается до отверстия выпуска выхлопных газов.

Выброс отработавших выхлопных газов

Как только ротор одной из своих вершин пересекает границу выпускного отверстия, начинается выброс выхлопных газов. Ротор по инерции, а также посредством второго ротора, работающего асинхронно, продолжает менять свой угол и перемещается вершиной до впускного отверстия. Здесь все происходит заново от такта забора до такта выброса.

Узлы (детали) роторного двигателя

Далее мы расскажем о составляющих частях роторного двигателя, что также отчасти поможет вам в более точном понимании работы двигателя. Роторный двигатель имеет в своем составе систему зажигания, систему питания, систему охлаждения, которые похожи на те, что применяются в поршневых двигателях. А теперь о уникальных деталях.

Ротор роторного двигателя

Ротор имеет три выпуклых поверхности с фразированными углублениями. Углубление позволяют несколько увеличить рабочий объем.  На вершинах (углах) ротора имеются уплотнительные, однонаправленные пластинки. Именно они учувствуют в герметизации между ротором и корпусом. Есть также металлические кольца на каждой из сторон ротора, которые отделяют рабочую камеру от картера двигателя.  Кроме того, ротор имеет в центре с одной стороны зубчатый венец. Этот венец жестко закреплен с ротором. Именно через данную зубчатую передачу передается рабочий крутящий момент от двигателя.

Корпус роторного двигателя



Корпус роторного двигателя, словно многослойный пирог. Он имеет свои крышки, рабочие камеры, разделительные стенки. Лучше всего понять конструкцию корпуса можно будет взглянув на картинку.
Из нее видно, что двигатель имеет две камеры, разделенные стенкой и крышки с двух сторон. Все остальное конечно тоже имеет значение, но первостепенно именно то, что мы перечислили.
 А теперь мы расскажем о рабочих камерах корпуса роторного двигателя.

  Внутренняя полость корпуса представляет из себя сложную форму, напоминающую овал. На самом деле овал имеет определенные компенсирующие отливы, которые обеспечивают герметизацию всех трех камер разделенных ротором, вне зависимости от угла его поворота и происходящего цикла. Для каждого цикла, в корпусе роторного двигателя, отведено свое место. В зависимости от угла поворота ротора выполняется соответствующий цикл, который повторяется с периодичностью через каждые 360 градусов поворота ротора
 Выпускные отверстия для выброса сгоревших газов, находятся также в корпусе рабочей камеры. Промежуточная стенка между камерами (на фото ниже)

удерживает вал в совеем центральном отверстии, уплотняется с роторами по боковым стенкам, имеет элементы системы охлаждения, инжекционные порты, направляющие втулки.

Выходной вал роторного двигателя

 Выходной вал имеет эксцентрики, в данном случае их два, так как на вал устанавливается два ротора, которые работают в противофазе, когда один в цикле выброса отработавших газов, второй в цикле забора смеси. Применение двух роторов позволяют скомпенсировать биения во время работы двигателя и соответственно уменьшить детонацию. За счет смещения эксцентрика и перемещения каждого из роторов по стенкам в корпусе двигателя, они стараются провернуть вал. В итоге, на нем образуется рабочий крутящий момент.

Достоинства роторного двигателя

Как мы уже упоминали, главным достоинством роторного двигателя является отсутствие передающих звеньев, а именно шатунов. Кроме того, для роторного двигателя не требуется  клапанов, пружин клапанов, распределительного вала, ремня ГРМ и т.д. Все это в итоге сказывается на габаритах и массе двигателя. Именно поэтому многие производители самолетов (например Skycar, Schleicher), предпочитают поршневым двигателям роторные.
 К плюсам роторного двигателя, как мы уже тоже говорили, можно отнести и очень хорошую сбалансированность деталей в нем. Его можно сравнить с оппозитным 4 поршневым двигателем.
 роторный двигатель более длительное время, по сравнению с поршневым, выдает крутящий момент на выходной вал. Если для роторного двигателя выход мощности на вал длится порядка ¾ оборота (270 градусов), то для поршневого двигателя крутящий момент передается только в течении ½ оборота (180 градусов)
 Так как ротор вращается всего один раз за три оборота вала, это также сказывается на ресурсе ротора, в отличии от поршневых двигателей, где поршень делает полный цикл за оборот вала. У японский моделей автомобилей, ресурс двигателя может достигать 300 т. км.

Недостатки роторных двигателей

 Так в современном мире роторные двигатели массово не применяются вследствие низкой экологичности.
 Роторные двигатели потребляют большее количество топлива, вследствие низких рабочих давлений в камере сгорания.
 Роторные двигатели не так распространены, что может стать проблемой при их ремонте и эксплуатации.
 В двигателе фактически нет системы смазки. Определенное количество смазки (моторного масла) постоянно выбрасывается в корпус к ротору. В итоге у двигателя имеется значительный расход масла. Кроме того, это должно быть высококачественное минеральное масло без присадок, так как «синтетика» выгорая, образует на стенках корпуса нагар.
 Двигатели намного сильнее нагреваются чем поршневые двигатели.

Всемирно известные автомобили, выпускающиеся с роторными двигателями

(На фото Mazda Cosmo Sport и Mazda RX8)

 Японская компания Mazda была пионером в разработке серийных автомобилей с роторным двигателем. Так первая Мазда Cosmo Sport увидела свет в далеком 1967 году. Следующее поколение — Mazda RX-7 поступила в продажу в 1978 году. Пожалуй, это была одна из самых удачных машин с роторным двигателем.  И последнее поколение автомобилей с роторным двигателем это Мазда RX-8.
 И в итоге, самым мощным без турбонаддува двигателем внутреннего сгорания стал двигатель «Renesis» от Мазда, объёмом всего 1,3 л. Именно у него рекордный показатель мощности к рабочему объему двигателя, а именно 250 л. с.
 В последние годы компании Мазда удалось значительно улучшить характеристики роторных двигателей. Двигатели стали более экологичны, и не требуют такого объема масла для смазки.
Выпускались автомобили с роторным двигателем и другими авопроизводителями: Audi, Mercedes.
  В СССР на АвтоВАЗе также выпускали ряд роторных двигателей. Роторные двигатели ставились на автомобиль 21079 (1,3 л 140 л.с.) и планировались к эксплуатации в спецслужбах.
 В 90 годах, в Научно-техническом центре ВАЗ были созданы следующие роторные двигатели ВАЗ-416, ВАЗ-426, ВАЗ-526.

Перспективы роторных двигателей

Основные перспективы роторных двигателей связаны с переходом на водородное топливо. Во-первых сразу решается проблема экологичности, а во-вторых, роторные двигатели практически не подвержены детонации при работе с этим видом топлива.

Что такое роторные двигатели и в каких автомобилях они есть?

Роторные двигатели могут звучать как что-то из ушедшей эпохи, и это потому, что в целом так оно и есть. Когда-то считавшиеся самыми эффективными и элегантными двигателями, они были заменены поршневыми двигателями несколько десятилетий назад, главным образом по экономическим и экологическим причинам. Но с новостями о том, что Mazda разрабатывает новый роторный двигатель для своих гибридных моделей, может ли этот тип двигателя вернуться?

Чтобы выяснить это, мы подробно рассмотрим роторные двигатели, включая то, как они работают, каковы их преимущества и какие автомобили работают с этим типом двигателей.Используйте приведенные ниже ссылки для навигации по руководству.

Быстрые ссылки

Что такое роторный двигатель?

Роторный двигатель — это тип двигателя внутреннего сгорания, который используется для питания всех видов транспортных средств, от легковых и грузовых автомобилей до лодок и самолетов. Роторные двигатели существуют уже несколько десятилетий и были одним из наиболее широко используемых типов двигателей примерно до 1920-х годов.

Так же, как и обычный поршневой двигатель, роторные двигатели выполняют четыре функции для привода транспортного средства: впуск, сжатие, сгорание и выпуск.Однако они работают совершенно иначе, чем стандартные движки, к которым мы привыкли.

Итак, как же работают роторные двигатели? Вот пошаговый взгляд на то, как выглядит цикл сгорания в роторном двигателе:

  • Впуск — как и в стандартном поршневом двигателе, воздух втягивается в двигатель через впускной клапан, прежде чем попасть в салон. камера через впускной канал.
  • Компрессия — ротор треугольной формы внутри камеры создает три газонепроницаемых уплотнения; они эффективно выполняют ту же работу, что и поршни в обычном двигателе.Когда ротор вращается, его уникальная форма означает, что эти три объема газа расширяются и сжимаются, втягивая в систему больше воздуха и топлива.
  • Горение — при пике давления внутри каждой из трех газовых камер происходит воспламенение топливно-воздушной смеси, производящей мощность, которая передается на трансмиссию через выходной вал.
  • Выхлоп — выхлопное отверстие в корпусе двигателя отводит газы, где они выходят через стандартную выхлопную трубу.

Как и в стандартном поршневом двигателе, температура роторных двигателей поддерживается системой охлаждения с проходами для охлаждающей жидкости, выстилающими внешнюю оболочку картера сгорания.Масло также циркулирует по аналогичным каналам, смазывая движущиеся части ротора, выходного вала и клапанов.

Компоненты роторного двигателя

Роторные двигатели могут показаться сложными, но на самом деле они не имеют такого количества движущихся частей и компонентов, как поршневой двигатель. Ниже мы рассмотрим основные компоненты роторного двигателя, чтобы вы лучше поняли, как все работает.

Ротор

Ротор представляет собой трехсторонний компонент с вогнутыми сторонами, которые обеспечивают газонепроницаемое уплотнение при нажатии на боковую часть корпуса.На каждой стороне ротора есть впускное отверстие или карман, который позволяет большему объему газа внутри корпуса, эффективно увеличивая скорость рабочего объема двигателя.

Ротор вращается на паре шестерен, прикрепленных к валу в центре корпуса. Эти шестерни позволяют ему вращаться таким образом, что край каждой стороны ротора всегда находится в контакте с корпусом, сохраняя три отдельных кармана сгорания. Думайте об этом как о спирографе с ротором, вращающимся с небольшим смещением.

Корпус

Корпус является основным корпусом роторного двигателя. Его овальная форма предназначена для максимального увеличения рабочего объема двигателя, позволяя ротору вращаться так, чтобы его края находились в постоянном контакте с внутренней стенкой корпуса.

Когда ротор вращается внутри корпуса, каждый из газовых карманов проходит через четыре части цикла сгорания: от впуска до сжатия, от сгорания до выпуска. Свечи зажигания и топливные форсунки вставляются непосредственно через стенку корпуса, а внешние каналы пропускают масло и охлаждающую жидкость через систему, сохраняя ее целостность и температуру.

Выходной вал

Выходной вал передает энергию, генерируемую сжатием и сгоранием, на трансмиссию, передавая мощность на колеса. Сам вал снабжен круглыми выступами, которые контактируют с ротором, заставляя вал вращаться.

Есть ли преимущества роторных двигателей в автомобилях?

Роторные двигатели встречаются редко, большинство производителей автомобилей используют обычные поршневые двигатели с 1920-х годов. Это потому, что они считаются менее экономичными, чем их поршневые аналоги, в основном потому, что они предлагают более низкий термодинамический КПД из-за размера камеры сгорания и низкой степени сжатия.

Однако роторный двигатель предлагает некоторые преимущества по сравнению с поршневым двигателем, в том числе:

  • Плавный и тихий — роторный двигатель работает более плавно, чем движение поршней, что приводит к более тихой и изысканной работе. почувствовать себя на дороге. Противовесы на внешней стороне поворотного корпуса предназначены для гашения вибрации и обеспечения плавной работы.
  • Меньше движущихся частей — роторные двигатели имеют меньше движущихся частей, чем обычные двигатели.Это не только повышает надежность, но и делает техническое обслуживание более доступным в долгосрочной перспективе.
  • Более медленное внутреннее движение — поршневые двигатели требуют быстрого и интенсивного движения вверх и вниз для создания необходимой степени сжатия для привода автомобиля. Это означает, что их внутренние части подвергаются чрезмерной нагрузке, что может привести к преждевременной деградации без регулярного обслуживания. Роторные двигатели работают медленнее, с одним движением в одном направлении, что означает, что их части испытывают меньшую нагрузку, и это улучшает долгосрочную надежность.

Какие автомобили имеют роторный двигатель?

Очень немногие современные автомобили имеют роторный двигатель. Из-за недостатков, связанных с их экономичностью, а также относительной дороговизной их производства, большинство автопроизводителей придерживаются поршневых двигателей. Но не каждый из них.

Японский автомобильный бренд Mazda экспериментирует с роторными двигателями с 1960-х годов. Его первым успехом стало Cosmo Coupé 1967 года, которое прославилось своим эффективным и сверхгладким роторным двигателем.С тех пор было разработано несколько других моделей с роторным двигателем, включая RX-7, RX-8 и роторную версию Mazda 2, выпущенную еще в 2013 году.

А теперь Mazda объявила о планах построить Совершенно новый роторный двигатель, который будет использоваться вместе с электродвигателем в качестве расширителя диапазона его гибридно-электрических транспортных средств. Бренд считает, что роторный агрегат идеально подходит для гибридного автомобиля, обеспечивая надежную работу с гораздо большим совершенством, чем стандартный поршневой двигатель.

Не только это, но и роторные двигатели, как считается, очень хорошо работают с топливом следующего поколения, особенно с водородом. Более длительный период впуска воздуха, предлагаемый роторным двигателем, очень эффективен при смешивании воздуха и топлива, поэтому можно впрыскивать большее количество водорода для правильного смешивания топлива и воздуха, повышая эффективность и производительность.

Благодаря новым инновациям Mazda, возможно, последуют и другие марки автомобилей, которые помогут выполнить нормативные требования по выбросам. Ожидается, что роторный двигатель получит новый облик 21 века.

Мы надеемся, что вам понравилась эта статья, в которой подробно рассказывается о роторных двигателях. Хотели бы вы, чтобы на дорогах было больше автомобилей с роторными двигателями? Присоединяйтесь к разговору в Redex Club и дайте нам знать. Или же, чтобы узнать о наших инновационных топливных присадках и очистителях системы, посетите домашнюю страницу сегодня .

Как работает роторный двигатель?

► Как работает двигатель Ванкеля
► Чем они отличаются от 4-тактного
► Почему они возвращаются

Подобно более обычным бензиновым двигателям, роторный двигатель использует топливо, воспламеняемое искрой для выработки энергии, но, помимо этого, он во многом отличается от обычного автомобильного двигателя; в первую очередь, как он берет расширяющиеся газы и тепло сгорания и превращает их в движение, чтобы толкать вашу машину.

Как работает роторный двигатель?

В нормальном двигателе сгорание действует на набор поршней, которые производят линейное движение внутри цилиндров двигателя. Поршни поднимаются и опускаются, как ноги велосипедиста-толкателя, и прикреплены к коленчатому валу, который является компонентом, преобразующим это движение вверх и вниз в круговое движение, приводящее в движение колеса.

В роторном двигателе все основные внутренние компоненты вращаются в основном круговыми движениями, поэтому это более простой и эффективный способ передачи энергии от сжигания бензина до вращения колес.Таким образом, роторный двигатель имеет меньше движущихся частей, он меньше, легче и мощнее для своей вместимости.

В то время как Mazda, без сомнения, является чемпионом по роторным двигателям, японский бренд — не единственный производитель, который баловался этой идеей.

Также, как и в обычных поршневых двигателях, роторный двигатель может быть продублирован для увеличения мощности и мощности. Большинство роторных моделей было «сдвоенным» ротором, но Mazda создала версии с тремя и четырьмя роторами.

Однако, как и следовало ожидать, у этой гениальной идеи есть недостатки.

Запечатанная судьба

Во-первых, изнашиваются специальные уплотнения (их можно услышать, называемые торцевыми, концевыми или верхними уплотнениями), которые помогают создавать сжатие, необходимое для горения. Когда это происходит, роторные двигатели начинают терять мощность и могут сжигать масло. Замена уплотнителей — большая работа.

Выбросы и экономика

В то время как характеристики мощности роторного двигателя очень хорошие, они не так хороши, когда дело доходит до экономии топлива, и влияние на выбросы также отрицательно.Турбонаддув и каталитические нейтрализаторы в последних разработках помогли в некоторой степени, но не настолько, чтобы сохранить принцип с сегодняшними строгими правилами.

Абсолютная мощность

Несмотря на то, что роторный двигатель со свободными оборотами делает автомобили, приводимые в движение им, увлекательными и увлекательными, это достигается за счет низкой мощности и особенно крутящего момента. Эта уникальная производительность ограничивает двигатель для конкретных приложений и в основном для спортивных автомобилей.

Многие автопроизводители возились с роторными двигателями, но только Mazda начала их массовое производство. А когда это произошло в 1960-х и 70-х годах, низкая надежность роторного двигателя чуть не поставила компанию на колени. Но современные технологии и материалы означают, что у роторного двигателя может быть будущее, и если вы когда-либо ездили на нем, вы поймете, насколько они восхитительно плавные и полные характера.

Что дальше?

С тех пор, как Mazda прекратила выпуск RX-8 в 2012 году, автомобили с роторным двигателем не были доступны в течение длительного времени, казалось, что так оно и останется из-за присущих роторным конструктивным недостаткам.

Однако Mazda недавно подтвердила, что возродит культовый роторный двигатель и что она нашла способы решить свои инженерные задачи.

Детали по-прежнему очень легкие, и модель, знаменующая возрождение, еще не объявлена, но вы, возможно, снова сможете путешествовать с помощью этого необычного силового агрегата.

Что такое роторный двигатель и почему нацисты изобрели верхние уплотнения?

Вы перестали пускать слюни, как собака Павлова? Я уверен, что нет. Но просмотр видео, на котором Mazda демонстрирует безумную гонку 787 в Ле-Мане, передаёт лишь небольшую часть гоночной родословной этого ротора.

На протяжении многих лет Mazda использовала двух-, трех- и четырехроторные роторные двигатели для ряда различных приложений, включая гоночные спортивные автомобили высшего уровня IMSA, прототипы, такие как автомобили 767 и 787, автомобили с открытыми колесами и секретный прототип ралли Группы B с двухроторным RX-7 со скоростью 11000 об / мин. Первая роторная победа Mazda пришлась на 1972 год, когда двухроторный спортивный автомобиль RX-2 выиграл гонку IMSA RS в Лайм-Рок-парке.

Mazda добилась успеха в своей серии RX, выиграв гонки с RX-2, RX-3 и RX-7. А с появлением RX-7 он продолжил победную серию, вырвав подиум в своем классе на протяжении 10 лет на гонках 24 часа Дайтоны. Кроме того, в период с 1980 по 1987 год он также выигрывал чемпионат IMSA Grand Touring Championship объемом менее двух литров каждый год.

Однако наибольшая известность ротора в гонках пришлась на 1991 год, когда прототип гоночного автомобиля 787B с четырьмя роторами, показанный на видео выше, безоговорочно выиграл 24 часа Ле-Мана. Mazda стала не только первым и единственным роторным двигателем, выигравшим знаменитую гонку, но и первым японским конструктором, выигравшим эту гонку. Аккуратный!

Какие модели в настоящее время оснащены ротором?

Нет. Mazda держала его в живых столько, сколько могла, но его исключили из модельного ряда в 2012 году, когда RX-8 был снят с производства. Mazda заявляет, что возвращает роторный двигатель, хотя он будет использоваться в качестве расширителя диапазона в одном из будущих гибридных автомобилей компании. Не совсем триумфальное возвращение легендарного двигателя.

Узнайте, как управлять своим Ротари в Skip Barber Racing School.

Изучить поведение, причуды и индивидуальность вашего автомобиля можно самостоятельно, но не на пустом месте. Пропущенная точка торможения или фиксация цели на том дереве может означать погнутый бампер или серьезные медицинские счета. Зачем рисковать, если вы можете безопасно научиться водить свой роторный автомобиль у профессионалов школы вождения Skip Barber Race Car Driving School?

Drive стал партнером легендарной школы гонок Skip Barber, чтобы гарантировать, что при первом включении зажигания вы не полетите в канаву.

Часто задаваемые вопросы о роторном двигателе

У вас есть вопросы, У Drive есть ответы!

Q: Почему Иисус ненавидит ротари?

A: Их используют исключительно грешники. Слава сатане!

Q: Хорошо, но может ли роторный двигатель работать на дизельном топливе?

A: Роторный двигатель может работать на нескольких различных видах топлива, включая дизельное топливо, этанол, метанол, спирт и старый бензин. Он не потечет на слезах, собранных после похода к механику.

Q: Итак, сколько оборотов в минуту может вращаться роторный двигатель?

A: Все.

Q: Но на самом деле.

A: Большинство уличных роторных машин развивают скорость около 8000–8500 об / мин. Однако гоночные двигатели, подобные упомянутым выше, будут иметь частоту вращения выше 10 000 об / мин.

Q: Тогда сколько уплотнений вершины имеет роторный двигатель?

A: Три на ротор.

Q: Боюсь спросить, но сколько стоит починка уплотнений апекса?

A: Начните с того, что дайте механику 2 000 долларов, а затем будьте готовы раскошелиться на многие тысячи после этого, пока вы не станете бедным и живете в фургоне у реки.

Интересные факты о поворотных устройствах

Вы знаете, что вам нужно больше фактов о поворотных устройствах!

  • Кто-то построил крошечный прозрачный ротор, который вращался до 18 000 об / мин.
  • Mazda когда-то построила двигатель NA Miata с роторным двигателем, который использовал водород в качестве источника топлива! Он, очевидно, не взлетел.
  • RX-7 был первым серийным автомобилем с последовательным двойным турбонаддувом.
  • Кто-то однажды взял роторный двигатель и заменил его на Ferrari 456 GT.
  • Suzuki когда-то построил и продал роторный мотоцикл под названием RE5, и легендарный дизайнер Джорджетто Джуджаро модернизировал его.

Давайте поговорим, комментарий ниже, чтобы поговорить с редакторами

Drive !

Мы здесь, чтобы быть экспертами во всем, что связано с практическими рекомендациями. Используйте нас, хвалите нас, кричите на нас. Оставьте комментарий ниже, и давайте поговорим! Вы также можете написать нам в Twitter или Instagram, вот наши профили.

Джонатон Кляйн: Twitter (@ jonathon.klein), Instagram (@jonathon_klein)

Тони Маркович: Twitter (@T_Marko), Instagram (@t_marko)

Крис Тиг: Twitter (@TeagueDrives), Instagram (@TeagueDrives)

Роторный двигатель Mazda Wankel

| Как работает роторный двигатель

Мы не видели последнего вращающегося треугольника.

Еще в марте Мартин тен Бринк, вице-президент Mazda Motor Europe по продажам и обслуживанию клиентов, повсюду зажигал редукторы, когда он сказал голландскому изданию автомобильных новостей ZERauto, что роторный двигатель Ванкеля вернется в производство.

В частности, тен Бринк сказал, что роторный двигатель может стать расширителем запаса хода для электромобиля в 2019 году, и пока это всего лишь слухи. Mazda Motor of America не будет обсуждать и подтверждать комментарии десяти Бринка, сообщая нам только, что «Mazda не объявила о каких-либо конкретных продуктах с роторным двигателем в настоящее время. Однако Mazda продолжает работать над технологиями роторных двигателей ».

Так что же такого особенного в этом легендарном двигателе, который так взволновал всех своим возвращением? И почему на этот раз все может быть иначе?

Как это работает

Getty Images

Роторный двигатель — это бочкообразный двигатель внутреннего сгорания, в котором отсутствуют многие из основных деталей, которые можно найти в обычном поршневом двигателе.Во-первых, здесь нет поршней, которые поднимаются и опускаются. Скорее округло-треугольные роторы — чаще всего два, но иногда один или три — вращаются вокруг вала через полый цилиндр.

Топливо и воздух закачиваются в пространства между сторонами роторов и внутренними стенками ствола, где они воспламеняются. Быстрое расширение взрывающихся газов вращает роторы, генерируя таким образом энергию. Роторы выполняют ту же задачу, что и поршни в поршневом двигателе, но с гораздо меньшим количеством движущихся частей, что делает роторный двигатель легче и меньше, чем поршневой двигатель эквивалентного рабочего объема.

Базовая конструкция — вековая. Сам Феликс Ванкель был немецким инженером, который в 1920-х годах придумал свою версию роторного двигателя. Однако, поскольку он был занят разжиганием войны от имени нацистской партии, у него не было возможности развить свое видение слишком далеко до 1951 года, когда немецкий автопроизводитель NSU пригласил его разработать прототип.

Сложная конструкция Ванкеля фактически проиграла более простому прототипу, разработанному инженером Хансом Дитером Пашке, которого NSU также пригласил, чтобы попытаться раскрыть оригинальную концепцию Ванкеля.Двигатель Пашке — это двигатель, которым Mazda станет обладать и станет лидером в 21 веке. Таким образом, современный Ванкель — это не совсем Ванкель.

Getty Images

Помимо перечисленных проблем, Ванкель является наиболее распространенной и успешной конструкцией роторного двигателя, и единственной, которая была запущена в серийное производство. Еще в начале 60-х у NSU и Mazda было дружеское совместное соревнование по продаже первого автомобиля с двигателем Ванкеля, поскольку они исправляли недостатки незрелого дизайна. NSU был первым, кто вышел на рынок в 1964 году, но в течение следующего десятилетия он разрушил свою репутацию, поскольку частые отказы двигателей снова и снова отправляли владельцев в магазин. Вскоре нередко можно было найти NSU Spider или Ro 80 с тремя или более двигателями.

Проблема заключалась в уплотнениях на вершине — тонких полосах металла между концами вращающихся роторов и корпусами ротора. НСУ сделало их из трех слоев, что привело к неравномерному износу, сделавшему их гранатометами. Mazda придумала уплотнения вершины, сделав их из одного слоя, и представила свой Wankel в роскошном спортивном автомобиле Cosmo 1967 года.

В начале 70-х Mazda представила себе целую линейку автомобилей с двигателями Ванкеля, мечту, которая была разбита нефтяным кризисом 1973 года. Но роторный двигатель стал единственной силовой установкой для трех поколений спортивных Mazda RX-7 с 1978 по 2002 год, когда двигатель Ванкеля почитали и осуждали.

Любят и ненавидят

Популярная механика

Редукторы

любят ротор отчасти потому, что он другой. Автолюбители всегда питали слабость к двигателю, который, если не считать внутреннего сжигания бензина, едва ли похож на обычный поршневой двигатель. Роторный двигатель выдает мощность линейно до 7000 или 8000 об / мин, в зависимости от характеристик двигателя, и этот плоский диапазон мощности отличает его от поршневых двигателей с оптимальным числом оборотов, которые слишком часто выдают мощность на высоких оборотах, чувствуя себя бессильно на низких оборотах.

Автопроизводителям также понравился поворотный механизм за его плавность. Роторы, вращающиеся вокруг центральной оси, обеспечивают незначительное отсутствие вибрации по сравнению с поршневым двигателем, у которого движение поршня вверх-вниз более резкое.Но необычный двигатель — это незнакомое животное, поэтому поляризующий Ванкель также вызывает свою долю ненависти среди автолюбителей и механиков. Это простой дизайн — без ремня ГРМ, без распределительного вала, без коромысел — но незнакомость порождает недоверие, а у Ванкеля есть причуды, требующие внимания.

Этот контент импортирован из {embed-name}. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Роторный двигатель сжигает масло по своей конструкции, закачивая небольшое количество моторного масла в камеры сгорания для смазки роторов, создавая обычный поток синего дыма, вырывающийся из выхлопной трубы, когда вы заводите машину.Честно говоря, людей это пугает — синий дым выхлопных газов является сигналом бедствия, когда исходит от поршневого двигателя.

Роторы также предпочитают минеральное масло синтетическому, и их конструкция означает, что вам необходимо периодически доливать масло, потому что двигатель постоянно его потребляет. Эти верхние уплотнения, как правило, не прослужат долго, прежде чем их потребуется заменить. Восстановление Ванкеля на пробеге 80 000–100 000 миль является обычным делом, и раньше, чем большинство поршневых двигателей требует такой кропотливой работы.

Современные водители также наиболее чувствительны к другим недостаткам роторного двигателя, более низким выбросам и экономии топлива из-за тенденции двигателя не полностью сжигать топливно-воздушную смесь перед ее выпуском. Для RX-8 Mazda решила эти проблемы, разместив выхлопные отверстия по бокам камер сгорания. Выбросы топлива также стали строже с годами. Это одна из причин, по которой RX-8, последний автомобиль с двигателем Ванкеля, поступил в продажу в 2002 году и был снят с производства в 2012 году.

Время для второго поворота

Вернемся к слухам вице-президента Mazda Мартейна тен Бринка о том, что Mazda может использовать какой-нибудь роторный двигатель в качестве расширителя запаса хода для электромобиля. В этом есть смысл. Еще в 2012 году Mazda арендовала 100 электромобилей Demio EV в Японии, но небольшой запас хода в 124 мили был болезненным моментом.Итак, в 2013 году Mazda создала прототип, который включал в себя поворотный расширитель диапазона, чтобы почти удвоить этот диапазон, и назвала его Mazda2 RE Range Extender (Mazda2 — это то, что Demio называют за пределами Японии). Колеса прототипа приводились в движение электродвигателем, а 0,33-литровый 38-сильный роторный двигатель раскручивался для подзарядки аккумуляторов электродвигателя, если они разряжались, а поблизости негде было подзарядить.

Поскольку роторный двигатель не мог приводить в движение колеса, Mazda2 RE не была гибридом, как Volt или Prius.Ванкель был скорее бортовым генератором, который увеличивал дальность действия автомобиля. Та же компактность и легкий вес, которые сделали Ванкель отличным двигателем для спортивного автомобиля, такого как RX-7, также делают его идеальным в качестве генератора с увеличенным запасом хода на автомобиле, особенно на том, у которого уже есть электродвигатели и батареи, конкурирующие за пространство и Не позволяйте себе набирать лишний вес. Но концепция расширителя запаса хода не попала в производство, а Mazda не продала никаких электромобилей после тех 100 электромобилей Demio.

Тем не менее, роторный двигатель заработал свою репутацию в основном как двигатель спортивного автомобиля, а не как генератор, приводимый в движение электродвигателями. Пока ходят слухи о возрождении роторного двигателя, автолюбители будут мечтать об этом суетливом, причудливом двигателе, который снова будет приводить в движение колеса во время динамичной и веселой езды.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Общая информация о роторных двигателях

Роторный двигатель (также известный как двигатель Ванкеля или роторный двигатель Ванкеля) — это двигатель внутреннего сгорания, изобретенный в 1954 году немецким инженером-механиком Феликсом Генрихом Ванкелем в качестве альтернативы классическому поршневому двигателю.

После некоторых технических усовершенствований, внесенных инженером Хансом Дитером Пашке, роторный двигатель Ванкеля был впервые представлен специалистам и прессе на собрании Союза инженеров Германии в Мюнхене в 1960 году.

Благодаря своей простоте, отличному соотношению мощности к весу, а также плавности хода и хорошей работы моторы Ванкеля были у всех на слуху в автомобильной и мотоциклетной промышленности в 1960-х годах. В августе 1967 года компания NSU Motorenwerke AG привлекла большое внимание к очень современному NSU Ro 80, который имел 115-сильный двигатель Ванкеля с двумя роторами. Это был первый немецкий автомобиль, признанный «Автомобилем года» в 1968 году.

В течение следующих десятилетий ряд крупных производителей автомобилей подписали лицензионные соглашения на разработку роторных двигателей Ванкеля, включая Ford, Toyota, Mercedes-Benz, Porsche, Rolls-Royce и Mazda.

После дальнейших улучшений двигателя, в том числе решения проблемы уплотнения верхушки, Mazda успешно использовала двигатели Ванкеля в своих спортивных автомобилях серии RX до 2012 года. Технологическое преимущество роторных двигателей в автомобильной промышленности было подчеркнуто в 1991 году в гонке 24 Hours of Le Мужская гонка, так как автомобиль с 4-роторным двигателем Mazda 26B выиграл престижное соревнование.

В наши дни роторные двигатели Ванкеля, которые постоянно совершенствуются такими компаниями, как Wankel Supertec GmbH, можно найти в мотоциклах, гоночных автомобилях, самолетах, малых судах и генераторах энергии.Следующий этап развития относится к использованию роторных двигателей внутреннего сгорания в наступающую эру низкоуглеродистого, экологически безопасного, надежного и доступного энергоснабжения. Таким образом, успешное испытание роторного двигателя Hydrogen 20 сентября 2019 года позволяет Wankel Supertec с уверенностью смотреть в будущее.

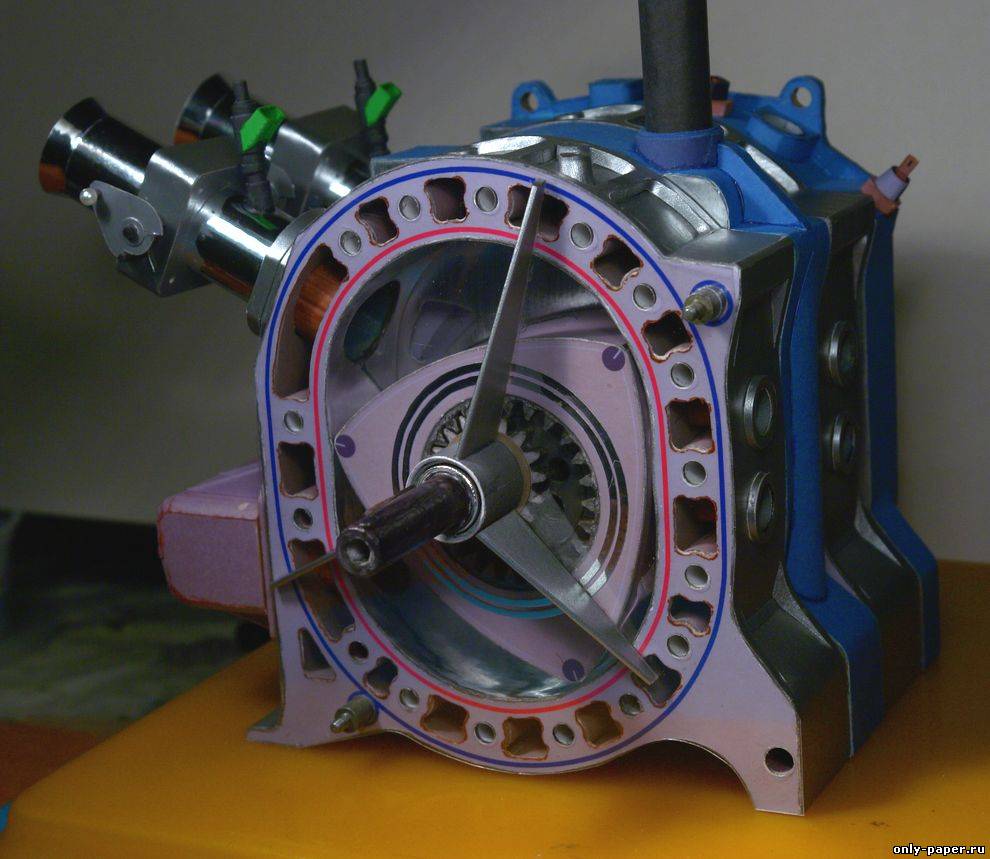

Роторный двигатель — это двигатель внутреннего сгорания, в котором используется один или несколько треугольных роторов для преобразования давления, создаваемого при сгорании топливовоздушной смеси, в кинетическую энергию.Объемы газа, транспортируемые в пространствах между торцами ротора и корпусом, поочередно выполняют четыре разные работы: а) всасывание; б) Компрессия; в) горение и г) выхлоп. Эти стадии известны как такты, что делает двигатель Ванкеля 4-тактным двигателем, похожим на поршневой двигатель Отто.

ВПУСКНОЙ

Во время этой фазы падение давления, вызванное движением ротора, втягивает воздушно-топливную смесь. Эта смесь втягивается вокруг ротора и нагнетается во второй такт цикла.

СЖАТИЕ

По мере того как ротор продолжает вращаться, захваченный (заштрихованный) объем, заключенный между ротором и корпусом, уменьшается, сжимая топливно-воздушную смесь.

СГОРАНИЕ

Когда активный объем смеси минимален, одна или несколько свечей зажигания инициируют горение, вызывая быстрое повышение давления и температуры.Внезапное расширение газообразной топливной смеси передает усилие на эксцентрик через ротор.

ВЫХЛОПНОЙ

По мере вращения расширяющиеся газы приводят в движение ротор до тех пор, пока не откроется выпускное отверстие, выпуская их. Процесс выпуска продолжается, когда впускное отверстие открывается, чтобы начать новый цикл.

Благодаря своей конструкции двигатель Ванкеля намного легче, компактнее и проще классического поршневого двигателя.Нет ни возвратно-поступательного движения, ни кривошипов, клапанов, штоков или других сложных деталей, подверженных отказам. Двигатели Ванкеля содержат всего три движущихся части, что делает их более надежными, долговечными и удобными в обслуживании, чем их соперники с возвратно-поступательным движением. Кроме того, эти движущиеся части непрерывно вращаются в одном направлении, что обеспечивает более высокие рабочие скорости, простоту балансировки и низкий уровень вибрации. Благодаря беспрецедентному соотношению мощности к габаритам и мощности к массе, двигатели Ванкеля незаменимы в различных областях применения, начиная от сектора легких самолетов и комбинированных теплоэнергетических установок и заканчивая морской промышленностью.

Одним из основных недостатков двигателя Ванкеля является его низкий тепловой КПД. Длинная, тонкая и подвижная камера сгорания приводит к медленному и неполному сгоранию топливной смеси. Это приводит к более высоким выбросам углерода и более низкой топливной экономичности по сравнению с поршневыми двигателями. Однако этот недостаток превращается в преимущество при переходе на водородное топливо.

Еще одна слабость двигателей Ванкеля заключается в уплотнении ротора и вершины.Неидеальное уплотнение между краями ротора и корпуса — например, из-за износа или недостаточной центробежной силы в нижних диапазонах частоты вращения — может привести к утечке продуктов сгорания в следующую камеру.

Поскольку сгорание происходит только в одной секции роторного двигателя, существует большая разница температур в двух отдельных камерах. Как следствие, разные коэффициенты расширения материалов приводят к неоптимальному уплотнению ротора. Потребление масла также является проблемой, поскольку масло необходимо впрыскивать в камеры, чтобы добавить смазки и помочь сохранить герметичность ротора.

Автомобили с роторным двигателем: прошлое, настоящее и будущее

Мы все знаем о мнениях — у каждого есть свое мнение и так далее, — но, возможно, в автомобильном мире нет ничего столь же вызывающего разногласия, как роторный двигатель. Поклонники будут ликовать о присущей им плавности и великолепной возможности изменения, в то время как все остальные будут бормотать что-то о наконечниках ротора, NSU Ro80 и замененных двигателях. Но где же правда? Был ли роторный двигатель автомобильным тупиком или ему следовало дать еще один шанс?

История

Роторный двигатель был детищем немецкого инженера Феликса Ванкеля (поэтому его часто называют роторным двигателем Ванкеля), которому в 1929 году был выдан патент на этот новый тип двигателя внутреннего сгорания.Тем не менее, только после Второй мировой войны в NSU всерьез начались дальнейшие разработки: Ванкель разработал один двигатель, а второй, построенный под руководством Ханна Дитера Пашке, в конечном итоге был принят в качестве образца современного двигателя. роторный двигатель.

В начале 1960-х Mazda и NSU объединили усилия для дальнейшей разработки роторного двигателя и устроили почти официальную гонку, чтобы увидеть, кто первым сможет запустить в производство роторный двигатель. NSU победила дебютом NSU Spider, за которым последовал (не) знаменитый Ro80.Mazda, тем временем, могла быть черепахой для зайца NSU, но ее двигатель был лучше решен в некоторых отношениях, и именно Mazda произвела несколько серийных автомобилей с роторным двигателем, в частности, поколения моделей RX.

> Роторный двигатель Mazda — 50 лет роторным автомобилям

Как это работает?

Практически единственным элементом роторного двигателя и традиционного бензинового агрегата является то, что он использует одни и те же четыре ступени — впуск, сжатие, зажигание и выпуск — но об этом процессе не заботятся цилиндры и поршни в традиционном смысле.В роторном двигателе типичный цикл Отто имеет место в камере овальной формы, в которой вращается треугольный ротор, эффективно заменяя поршни в традиционном двигателе.

Для тех из вас, кто достаточно взрослый, чтобы помнить, как выглядел набор чертежей спирографа, это очень хорошо отражает вид движения ротора в его корпусе. Когда ротор перемещается по камере, он расширяется и сжимает содержащиеся внутри газы, втягивая воздух в камеру и вытесняя выхлопные газы.Через центр ротора проходит выходной вал, который связан с помощью набора планетарных шестерен, чтобы концы ротора контактировали со стенками «цилиндра», в то время как эксцентриковый вал передает мощность на маховик.

Фаза всасывания начинается, когда кончик ротора проходит мимо впускного отверстия — здесь нет необходимости в клапанах, впускные и выпускные отверстия всегда открыты — и по мере увеличения размера камеры всасывается топливно-воздушная смесь. , и когда следующий конец ротора проходит через впускное отверстие, камера закрывается, что позволяет перейти к следующему этапу.По мере вращения ротора камера, в которой находится топливно-воздушная смесь, становится меньше, что приводит к сжатию смеси, что позволяет начать горение при подаче искры от традиционных свечей зажигания.

Две свечи обычно устанавливаются на роторный двигатель, так как из-за формы камеры сгорания возникающее пламя будет слишком долго перемещаться внутри камеры, что приведет к образованию слишком большого количества несгоревших газов. Как только кончик ротора проходит через выхлопное отверстие, отработанные газы удаляются, завершая цикл.

Какие преимущества?

Итак, это краткое изложение теории, но где же преимущества по сравнению с традиционным двигателем внутреннего сгорания? Во-первых, здесь гораздо меньше движущихся частей, нет распредвалов и клапанов, о которых нужно беспокоиться. Во-вторых, поскольку ротор и связанные с ним валы работают в одном круговом движении, роторный двигатель имеет тенденцию быть намного более плавным, чем традиционный двигатель с его возвратно-поступательным движением.

И хотя ротор проходит тот же четырехтактный цикл, что и традиционный двигатель, каждый из трех лопастей ротора проходит через этот процесс непрерывно, поэтому фактически существует три такта мощности на каждый оборот двигателя.Таким образом, роторные двигатели, как правило, имеют высокую удельную мощность — 1-литровый двигатель в NSU Ro80 выдавал 114 л.с. чрезвычайно впечатляюще в конце 1960-х годов.

Поскольку роторные двигатели очень компактны по конструкции, физический размер двигателя значительно меньше, чем у традиционного двигателя внутреннего сгорания, что дает очевидные преимущества с точки зрения экономии веса и упаковки.

Есть недостатки?

К сожалению, много. Первоначально у NSU была проблема с конструкцией наконечников ротора, из-за которых они либо теряли контакт со сторонами камеры, либо повреждали стенки камеры, что приводило к многочисленным претензиям по гарантии и замене двигателей.Это было настолько финансово, что NSU в конечном итоге перешла к Audi. В то время как Mazda лучше справилась с решением проблемы наконечников ротора, в целом роторный двигатель не так долговечен, как обычный агрегат, что приводит к необходимости ремонта на более раннем этапе эксплуатации автомобиля, чем двигатель с обычным двигателем.

Роторный двигатель также не очень экономичен и имеет низкие оценки в тестах на выбросы загрязняющих веществ. Даже с двумя свечами, обеспечивающими искру для сгорания, форма и размер камеры сгорания действительно означает, что значительное количество несгоревшего топлива выходит через выхлопное отверстие, делая автомобиль с роторным двигателем более голодным, чем автомобиль с обычным двигателем.Гораздо лучшим вариантом был бы роторный двигатель, работающий на водороде, поскольку его значительно более летучая природа не приводила бы к утечке несгоревшего топлива.

Что еще хуже, роторные двигатели нуждаются в том, чтобы их камеры ротора смазывались маслом, и даже при точном впрыске очень небольших количеств, чтобы роторы не повредили стенки камеры, неизбежно, что часть этой смазки будет выброшена вместе с выхлопом. газы, усугубляющие их выбросы.

Наша пятерка лучших автомобилей с роторными двигателями

Несмотря на свои проблемы, роторные двигатели часто возвращаются на рынок, особенно Mazda, главный сторонник их достоинств.Концепция RX-Vision была представлена ​​в Токио еще в 2015 году, но серийная версия так и не была реализована, и хотя были разговоры о том, что роторный двигатель используется в качестве расширителя диапазона для электромобилей несколькими производителями (включая, что неудивительно, Mazda), поскольку пока серийных моделей не было.

А пока нам придется наслаждаться теми роторными двигателями из прошлого. Вот наша пятерка.

NSU Ro80

В то время как люди более молодого возраста почти наверняка подумают о Mazda, когда их спросят о машине с роторным двигателем, для людей определенного возраста NSU Ro80 будет первым автомобилем, который придет на ум.И по совершенно неправильным причинам. Большинство из них не помнит его передовой дизайн, использование дисков по кругу или его мощность в 114 л.с. при объеме всего одного литра.

Нет, большинство будет помнить сгоревшие наконечники ротора, ремонт двигателя на расстоянии 30 км / км и репутацию человека с хронической ненадежностью. Это будет несправедливое примечание в учебниках истории роторного двигателя — это был отличный автомобиль для вождения, и во многих отношениях он был на десять лет раньше своего времени. Да, вначале у него были проблемы с двигателем, но они были решены в течение его срока службы.Однако для NSU было уже слишком поздно, и, несмотря на десятилетний производственный цикл, было выпущено всего 37 398 экземпляров, а финансовое бремя автомобиля ускорило безвременную кончину NSU.

Mazda RX-7 (третье поколение)

Несмотря на объем всего 1,3 литра, Mazda RX-7 Mk3 была хороша на 252 л.с., в немалой степени благодаря двойным турбонагнетателям, и при небольшой снаряженной массе в 1218 кг. был наделен 210 л.с. на тонну. Небольшой двигатель был установлен прямо рядом с переборкой для конфигурации с передним и средним расположением двигателя — он был исключительно маневренным и делал его достойным автомобилем для водителя.

Играя главные роли во многих гоночных играх, таких как Need for Speed ​​ и Grid , автомобиль оставался знаменитым еще долгое время после прекращения производства в 2002 году. Сегодня автомобиль вспоминают как культового героя. И хотя это правда, что роторный двигатель RX-7 может нуждаться в ремонте всего за 60 000 миль (основная причина — изношенные концы ротора), ухоженный RX-7, безусловно, является заманчивой перспективой.

Citroën GS Birotor

Классический случай правильного автомобиля, неправильного времени? Мы никогда не узнаем, но Citroën GS Birotor был основан на популярном GS, и с его двигателем объемом 995 куб. См, развивающим 106 л.с., он должен был быть подходящей моделью с максимальным запасом хода.Это был не только более быстрый, чем обычный GS, но и более качественный продукт, с дисковыми тормозами со всех сторон и более роскошным интерьером.

Но, как и все автомобили с роторным двигателем, у него была трагическая жажда топлива, и его запуск в октябре 1973 года, к сожалению, совпал с нефтяным кризисом 1973 года. Цены на топливо взлетели, и покупатели стали держаться подальше, отдавая предпочтение более экономичной технике. Всего было продано 847 экземпляров, прежде чем Citroën прекратил поставки, даже попытался выкупить все экземпляры, которые он уже поставил.В результате сегодня выживают очень немногие GS Birotors.

Mercedes C111

Хотя изначально предполагалось, что это будет только исследовательский проект, Mercedes C111 должен быть в самом верху списка концептов, которые мы хотели бы построить. Футуристический стиль Бруно Сакко был возвышенным — без сомнения, этому способствовал его чудесный оранжевый оттенок — но, возможно, часто забывают, что два экземпляра были сделаны с роторными двигателями.

C111-I 1969 года имел трехроторный двигатель Ванкеля мощностью 276 л.с., в то время как C111-II 1970 года имел четырехроторный двигатель мощностью 345 л.с., что давало им максимальную скорость 168 и 186 миль в час соответственно, в то время как C111-II имел 0-62 миль в час всего за 4.9сек. Однако даже инженеры Mercedes не смогли заставить его работать должным образом, сославшись на проблемы с надежностью и долговечностью, а также на потенциальные проблемы с прохождением правил выбросов США.

Mazda 787B

Эпоха Группы C породила замечательную технику, возможно, ничто не лучше, чем единственный автомобиль без поршневого двигателя, выигравший в Ле-Мане — Mazda 787B. 2,6-литровый четырехроторный агрегат автомобиля выдавал 697 л.с. при 9000 об / мин и 448 фунт-фут крутящего момента при 6500 об / мин в гоночной комплектации (Mazda утверждает, что 845 л.с. могли быть произведены в квалификационных спецификациях), гарантируя, что соотношение мощности к весу двигателя было значительно лучше, чем у двигателя. его конкуренты с более крупными двигателями.

Несмотря на это, такие конкуренты, как твин-турбо V8 C11 от Mercedes, были быстрее на одном круге. Но что интересно, безнаддувный роторный агрегат 787B превзошел тенденцию, установленную где-либо в этом списке, будучи удивительно надежным. Это позволило ему превзойти все шансы и выиграть «24 часа Ле-Мана» 1991 года под управлением Джонни Герберта, Фолькера Вайдлера и Бертрана Гашо. Впоследствии роторные автомобили были запрещены в Ла Сарте, но победа 1991 года продемонстрировала, что при правильной разработке роторный двигатель может конкурировать с лучшими поршневыми машинами и превосходить их.

50 ЛЕТ РОТАЦИОННОЙ РЕВОЛЮЦИИ

Без роторного двигателя, наверное, не было бы Mazda. А без Mazda роторный двигатель, конечно, не производился бы почти 50 лет.
Именно инженеры Mazda реализовали уникальную концепцию двигателя Феликса Ванкеля и довели ее до коммерческого успеха пять десятилетий назад в этом году.
Роторный двигатель меньше и легче обычного поршневого двигателя, с превосходным соотношением мощности к массе. Поскольку в нем нет возвратно-поступательных деталей — только трехсторонний ротор, вращающийся в корпусе, он также работает тише и плавнее.Ротор также обеспечивает выдающуюся производительность при заданном рабочем объеме. Это было большим прорывом для компании, полной автолюбителей.
Mazda также применила роторный двигатель, чтобы отличаться от других, — философия «бросить вызов условностям», которая сохраняется и по сей день. В 1950-х и 1960-х годах Министерство международной торговли и промышленности Японии, архитектор послевоенной промышленной политики страны, пыталось сделать свой зарождающийся автомобильный сектор конкурентоспособным на мировом рынке. Он хотел сократить количество автопроизводителей, рассуждая о том, что более крупные производители с большей вероятностью будут конкурировать с американскими и европейскими тяжеловесами.Более мелкие производители автомобилей, такие как Mazda, оказались уязвимыми для принудительного слияния.
Но производитель автомобилей, который «думает иначе», создавший новый смелый тип двигателя, с гораздо большей вероятностью сохранит свою независимость. Роторный двигатель: отличная причина для покупки Mazda — автомобиля, который понравился не только тем, кто просто хотел добраться из пункта А в пункт Б, но и поклонникам вождения.
Высоко оцененный Cosmo Sport с роторным двигателем (также известный как 110S) 1967 года не только укрепил репутацию Mazda как небольшого, но очень влиятельного производителя автомобилей, но и в конечном итоге гарантировал компании постоянное место на автомобильном небосклоне.

Преодоление невзгод

В то время как другие автопроизводители пытались сделать роторный двигатель успешным, но безуспешно, Mazda упорно отказывалась позволить сложным двигателям встать у них на пути. Постоянно возникающая проблема заключалась в появлении царапин, получивших название «следы дьявольских когтей», на внутренней поверхности корпуса двигателя. Это было вызвано тем, что верхние уплотнения треугольного ротора дергались, а не плавно скользили по внутреннему корпусу. Такая оценка привела к плохой долговечности уплотнения и вызвала преждевременный отказ от предложений по вращению от многих других производителей автомобилей (см. Панель справа).Инженеры Mazda
под руководством Кеничи Ямамото в конечном итоге не только решили проблему с уплотнением из графит-алюминиевого сплава, но и устранили другие недостатки, такие как чрезмерный расход масла и отсутствие крутящего момента на низких оборотах. В конце концов роторный двигатель стал реальным, сочетая надежность с впечатляющей мощностью для своего размера.
Эта выигрышная комбинация привела к значительному успеху продаж Mazda в 1970-х годах. Около 100 000 автомобилей с роторным приводом было продано в США только в 1972 году, а в оставшееся десятилетие половина автомобилей Mazda была произведена с роторным двигателем.

Известные роторы

.
