Что такое оппозитный двигатель, его преимущества и недостатки

При выборе нового или подержанного автомобиля покупатели особое внимание обращают на установленный в транспортном средстве двигатель. Причём их интересует не только мощность и крутящий момент, но и сам тип конструкции.

Среди всех доступных и использующихся на современных авто двигателей порой наибольшее количество вопросов вызывают именно оппозитные силовые установки.

Многие слышали об оппозитных двигателях, но не все точно понимают, что это такое, какими сильными и слабыми сторонами обладают такие моторы и где они используются.

Особенности оппозитных двигателей

Прежде чем говорить о принципе работы оппозитного двигателя, нужно узнать, что же значит этот самый оппозитный двигатель и какими особенностями он характеризуется.

Оппозитными моторами или оппозитниками называют разновидность силовых установок, которые во многом похожи на классические или традиционные ДВС. Но, в отличие от других используемых на авто ДВС, у оппозитного варианта расположение цилиндров не совсем стандартное. Здесь они стоят горизонтально.

Отличительной особенностью таких автомобильных моторов является нестандартный угол развала рабочих цилиндров. Он составляет 180 градусов. При этом поршни осуществляют своё движение в горизонтальной плоскости, располагаясь при этом зеркально относительно друг друга. То есть своей верхней мёртвой точки эти поршни достигают в один момент, одновременно. Именно этот нюанс считают главной отличительной особенностью оппозитников в сравнении с более традиционными или классическими V-образными ДВС, где поршни двигаются синхронно. Когда один из них достигает своей верхней мёртвой точки, другой при этом достигает нижней.

Такое расположение позволило получить низкий центр тяжести, уменьшить высоту самого мотора. То есть оппозитный двигатель можно уверенно назвать плоским, что позволяет ему занимать значительно меньше места в автомобильном подкапотном пространстве.

Также к отличительным моментам можно отнести использование сразу пары газораспределительных механизмов, хотя коленвал зачастую всё равно один.

Среди автомобилистов стало популярным название боксёр. Это название для оппозитника объясняется тем, что поршни осуществляют движение как бы друг в друга, то есть навстречу. При этом пара рабочих поршней располагаются в одном положении.

Впервые об оппозитных моторах стало известно ещё в 1938 году. Свои усилия к разработке нового типа ДВС приложили инженеры из немецкой компании Volkswagen. На тот момент они представили оппозитный мотор с 4 цилиндрами и рабочим объёмом 2,0 литра. Максимальная мощность такой установки достигла внушительных на тот момент 150 лошадиных сил.

Постепенно оппозитные ДВС начали активно распространяться. В результате их устанавливали на:

• легковые автомобили;
• спортивные модели;
• мотоциклы;
• автобусы;
• военную технику и пр.

В настоящее время оппозитные установки не пользуются огромной популярностью. И на то есть свои объективные причины.

Различия между оппозитным и рядным четырехцилиндровым двигателем

Сейчас мы будем говорить об общих чертах и отличительных особенностях рядных и оппозитных четырёхцилиндровых двигателях Boxer Four и Straight Four. А так же об их плюсах и минусах. Ниже короткое видео где подробно все описано.

Различия между оппозитным и рядным четырехцилиндровым двигателем. Видео

1. Обе конструкции работают по принципу четырёхтактного цикла — пуск, сжатие, рабочий ход и выпуск.
2. В обеих конструкциях рабочий ход происходит каждые 180 градусов поворота количества валов, но у них немного разный порядок зажигания.
3. На каждом двигателе мы видим мы видим цилиндры под номерами 1, 2, 3, 4. Для оппозитных порядок зажигания 1, 3, 2, 4., а для рядной 1, 3, 4, 2. Так что порядок работы двух последних цилиндров поменян. Эта разница влияет на то как двигатель сбалансирован. У оппозитного двигателя пары цилиндров, наружу и во внутрь, двигаются вместе. Это значит, что сила инерции первого порядка, которая возникает, когда поршень достигает верхне или нижней мёртвой точки взаимокомпенсируются. С рядным четырёхтактном двигателем та же история — силы инерции первого порядка взаимокомпенсируют друг друга, что касается силы инерции второго порядка — здесь двигатели начинают отличаться. Силы инерции второго порядка создаются за счёт того, что поршень движется быстрее верхней части цилиндра, чем в нижней. Когда поршень достигает максимальной или минимальной мёртвой точки, силы инерции второго порядка направлены вверх или вниз от поршня. У оппозитного двигателя, поскольку поршни расположены напротив друг друга, эти силы инерции сбалансированы, что обеспечивает ровную работу двигателя. В рядный четырёхцилиндровой установке все силы направлены в одном направлении, из-за чего двигатель начинает вибрировать, если не использовать балансировочные валы.

Но всё-таки оппозитный двигатель не идеален, из-за того что поршни находятся не на одной линии друг с другом создаётся крутящий момент, который способствует вращению двигателя по вертикальной оси.

КСТАТИ ГОВОРЯ! Если добавить по два цилиндра к любой из конструкций, будь это оппозитная или рядная шестёрка, все силы инерции крутящего момента будут скомпенсированы.

Вы наверное подумали, что оппозитная шестёрка будет иметь вибрации из-за группы 3-х поршней, но каждая группа из трёх поршней балансирует вибрацию другой группы. Если сравнить размеры двигателей Subaru EJ20 2.0L Boxer-4 и Toyota 22R-E 2.0L Inline-4, то они практически одинаковые, с такой конфигурацией двигатели обычно не выполняют объёма более трёх литров, но раньше их выпускали гораздо большего объёма.

Самая большая современная рядная четвёрка — это бензиновый двигатель от автомобиля Toyota Tacoma, объёмом 2,7 литров.

Но это не значит, что рядная четвёрка не имеет своих преимуществ:

1. Как правило, она более компактная, имеет только одну крышку цилиндров и не такая широкая. Что оставляет больше места для подвески и позволяет уменьшить радиус поворота, так как шины автомобиля имеют больше места для поворота.
2. Что касается газораспределительного механизма, эта конкретная рядная четвёрка имеет один распредвал с верхним расположением, но чаще в современных автомобилях встречается два распредвала.
3. Большим преимуществом рядной четвёрки является, то что она имеет только одну головку цилиндра, один впускной и один выпускной распредвал, меньше движущихся частей, меньше веса, а так же намного проще добраться до колодки цилиндра для обслуживания, будь это регулировка клапанов, или замена свеч с рядной конфигурацией — это сделать намного проще.

Наконец мы добрались до темы звучания двигателей. Многие люди утверждают, что оппозитные двигатели звучат лучше, но на самом деле это не преимущество. Этот звук связан с тем, что выхлопные патрубки имеют разную длину.

И так как Субару отказались от данной конструкции выхлопа, новые оппозитные четвёрки будут звучать так же как и остальные четырёхцилиндровые двигатели. Конечно можно создать выхлопную систему с патрубками, которые имеют разную длину, для получения уникального звука выхлопа. Но это может ухудшить продувку цилиндра из-за неравных пульсаций, да и особого смысла в этом нет. Однако, что касается оппозитного двигателя, установка патрубков с разной длинной кажется привлекательной.

Конструкция и принцип работы

Изучая устройство оппозитного автомобильного двигателя, стоит заметить, что он отличается от других ДВС именно своей структурой. Здесь пара поршней осуществляет своё движение в горизонтальной плоскости. То есть происходит это не снизу-вверх, а слева-направо.

Оппозитники всегда имеют парное количество цилиндров, и их число варьируется в пределах от 2 до 12. Самые распространённые моторы оснащаются 4 и 6 рабочими цилиндрами. Если речь идёт о спортивных автомобилях, то для них предусматривается по 8 или 12 цилиндров.

Если говорить о том, как работает оппозитный двигатель, то здесь специалисты не видят существенной разницы в сравнении с традиционными моторами внутреннего сгорания. Только у работающих 6-цилиндровых версий есть ряд отличительных особенностей в плане осуществляемой работы.

Большую роль здесь играет горизонтальное размещение рабочих цилиндров. За счёт этого существенно снижается вибрация и обеспечивается плавный ход. Это обусловлено тем, что при перемещении установленных поршней в противоположном направлении относительно друг друга она взаимно нейтрализуют вибрации. Тем самым обеспечивается плавный рост мощности, отсутствуют сильные рывки. Плюс этот фактор положительно сказывается на скорости износа мотора.

Оппозитники также отлично влияют на устойчивость и качество управляемости авто, поскольку используемое горизонтальное размещение цилиндров позволяет устанавливать моторы ближе к автомобильному шасси. Это способствует низкому центру тяжести.

Сложности при ремонте и обслуживании оппозитного двигателя

Все преимущества оппозитного двигателя полностью раскрываются в шестицилиндровом варианте его исполнения. Агрегаты с меньшим количеством цилиндров по характеристикам практически такие, как и традиционные. Главной проблемой владельца автомобиля с оппозитом будет сложность обслуживания, обусловленная горизонтальным расположением цилиндра и малым по этой причине свободным пространством под капотом.

Водитель самостоятельно способен заменить в нем масло, а остальные виды работ возможно проделать только в автоцентре. Так, простая замена свечей должна проводиться квалифицированным специалистом, а новичок, выполняя эту операцию самостоятельно, способен повредить головку блока цилиндров. В случае неполадки, ремонт такого двигателя следует производить также на специализированном СТО.

Единственно, что можно с успехом проводить самостоятельно, это бороться с нагаром на деталях поршневой группы и камере сгорания, который образуется при использовании некачественного топлива, езде без нагрузки и на холодном двигателе. Для этого применяется методика удаления нагара, именуемая раскоксовкой, которую делят на мягкую и жесткую. При жесткой через отверстие от вывернутой свечи на 12 часов заливают смягчающую жидкость, разрушающую нагар.

Для оппозитного двигателя такой метод не годится, так как выкручивание в нем свечей – процедура достаточно проблематичная, требует навыков и наличия специального инструмента. Но можно применить мягкую очистку в виде специальной очищающей присадки к маслу. Пробега 200 км будет вполне достаточно для ее действия, после чего масло в силовом агрегате необходимо заменить.

Если на вашем субару пинается коробка автомат, это не всегда предвещает дорогостоящий ремонт.

Разновидности

Во многом принцип работы и некоторые конструктивные особенности зависят от конкретного типа оппозитного силового агрегата.

Выделяют несколько основных категорий горизонтально-оппозитных двигателей:

• боксёры;
• ОРОС;
• танковые моторы.

Боксёры получили самое широкое распространение в оснащении легковых гражданских автомобилей. Основным пользователем таких моторов выступает японская автокомпания Subaru.

В таком оппозитнике поршни располагаются на определённом расстоянии относительно друг друга и стоят напротив. Если первый поршень фиксируется на определённом отрезке от оси мотора, то и второй будет занимать такое же аналогичное положение. При этом в моторе каждый поршень помещается в свой отдельный цилиндр. Визуализировав работу такого мотора, можно представить себе поединок между двумя боксёрами. Отсюда и соответствующее название.

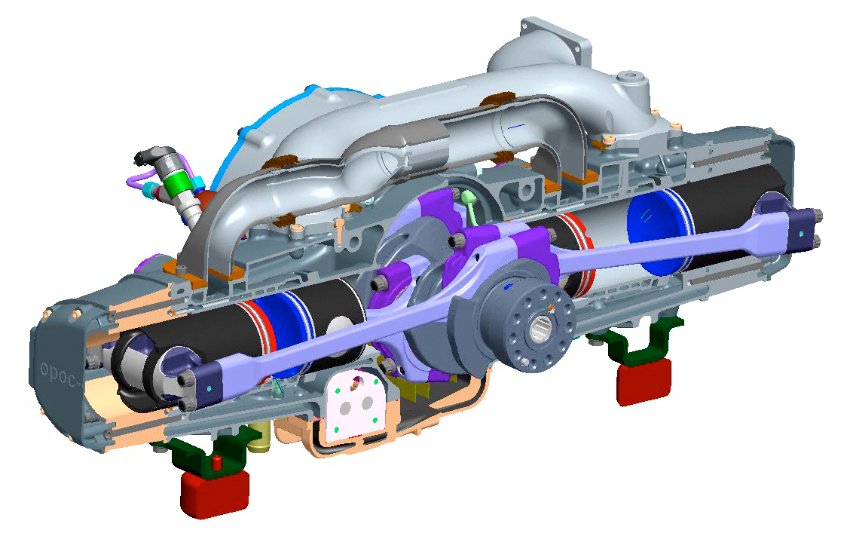

Что касается других двигателей типа ОРОС, то здесь принцип конструкции и порядок работы, которую осуществляют поршни, несколько иной. Это двухтактные силовые агрегаты. Один цилиндр имеет сразу 2 поршня, закреплённые на одном коленвале. При этом первый отвечает за впуск рабочей топливовоздушной смеси, а второй при этом своевременно выводит образовавшиеся продукты сгорания.

Особенностью двигателей ОРОС является факт отсутствия головки, которая обычно устанавливается на блок цилиндров. Плюс подобного агрегата в работе поршней только на один коленчатый вал. Оппозитник небольшой по своим размерам, требует меньше места и обладает небольшой массой. Это позволило применять мотор в разных сферах и на различных транспортных средствах.

ОРОС может работать на двух видах топлива, то есть на дизельном горючем и на бензине. К его преимуществам также стоит отнести:

• поршни при выполнении своей работы проходят несколько меньшую дистанцию, что существенно снижает силу трения и минимизирует износ;
• повышенная эффективность, которая обусловлена отсутствием вредных воздействий отработанных газов на камеру сгорания. Они осуществляют давление на рабочие поршни;
• если сравнивать с классическими двигателями, масса ОРОС будет на 30-50% меньше;
• в оппозитном моторе такого типа используется меньшее количество элементов. Если сравнивать с рядными и V-образными, разница составит 40-50% в среднем;
• такие силовые агрегаты достаточно экономичные;
• В конструкции не используется система привода клапанов;
• для размещения установки в подкапотном автомобильном пространстве требуется меньше места.

Недостатки оппозитного двигателя

Прежде всего, стоит указать высокую стоимость обслуживания и практически полную невозможность выполнить ремонт в домашних условиях. Даже простая замена свечей зажигания требует наличия специального оборудования. При этом в сторонних автосервисах сложно найти специалиста достаточно высокой квалификации для ремонта оппозитного двигателя. Кстати, здесь будет также уместным выделить огромное количество модификаций агрегатов даже в пределах одной марки. Этим «грешит», например, бренд Субару, который сегодня является основным производителем моторов данного типа. Само собой, такая позиция усложняет ремонт, так как возможность взаимозаменить детали сводится к минимуму.
Стоимость нового автомобиля с оппозитным двигателем может оказаться заметно выше стоимости машины такой же комплектации, но с более традиционным типом ДВС. А все дело в затратах на производство самого оппозитника. Определенную роль играет и дороговизна запчастей, которая напрямую связана с указанными выше причинами.

• Добавим еще пару слов о специальном оборудовании. Например, автовладельцы со стажем и опытом знают, что шейки коленвала время от времени приходится шлифовать. Операция эта проводится на станке и не очень дорого стоит применительно к обычному ДВС. Но только если речь не идет об оппозитниках. Например, на субаровских авто шейки очень узкие и шлифовать их нужно на специальных станках. • Также отметим, что в оппозитных моторах быстрее засоряется картер двигателя по сравнению с V-образными или рядными конструкциями. Оппозитному двигателю присущ большой расход моторного масла, что обуславливается конструкцией силовой установки данного типа. А в случае, когда установлена турбина, масла расходуется еще больше. • Большие габариты двигателя позволяют его устанавливать только в продольном направлении. • Высокий расход масла, обусловленный сложностью конструкции.

Преимущества и недостатки

Чтобы в полной мере раскрыть особенности этого мотора, нужно посмотреть на его сильные и слабые стороны.

Начнём с наиболее актуальных преимуществ оппозитных двигателей. К его достоинствам можно отнести следующие моменты:

• чем действительно оппозитный двигатель хорош, так это наилучшей вариацией расположения. Мотор всегда располагается низко, что намного лучше классических ДВС. Это позволяет понизить центр тяжести. Тем самым улучшается устойчивость и управляемость;
• также оппозитник лучший среди конкурентов за счёт нахождения фактически на одном уровне с трансмиссией. Такая особенность даёт возможность минимизировать потери при передаче крутящего момента;
• весомым аргументом в пользу оппозитного двигателя является минимальный уровень вибраций даже тогда, когда автомобиль движется на максимальных скоростях. Такое преимущество объясняется расположением цилиндро-поршневой группы. Тем самым инженеры создали идеальный баланс и смогли гарантировать эффективное гашение всех потенциально возникающих вибраций. От этого двигатель работает плавно, рывки отсутствуют;
• конструктивные особенности и баланс дали возможность использовать для коленчатого вала не 5, а только 3 подшипники. За счёт этого он стал короче и легче;
• среди всех своих конкурентов оппозитник выступает неоспоримым лидером в плане обеспечения пассивной безопасности. Даже при условии сильного лобового столкновения мотор не проникнет внутрь салона. При ударах он просто падает, не нанося урон водителю или пассажирам. Подобная особенность сумела спасти не одну тысячу жизней;
• если правильно обслуживать оппозитный мотор, вне зависимости от типа используемого топлива, оппозитник сможет похвастаться огромным ресурсом. При грамотном отношении такой двигатель служит порядка 1 миллиона километров. Чтобы добиться такого результата, нужно просто вовремя менять масло и прочие расходники, а также не подвергать агрегат чрезмерным экстремальным нагрузкам.

Хотя перечень преимуществ оказался внушительным, оппозитный двигатель также имеет свои существенные недостатки. И эти минусы во многом способны перекрыть все имеющиеся плюсы.

1. Дорогостоящее самообслуживание. Автовладелец машины с оппозитным мотором сможет выполнять только ряд простейших процедур в процессе обслуживания. Большую часть работ придётся осуществлять с привлечением специалистов. А это дополнительные затраты на содержание транспортного средства.
2. Дорогой и сложный ремонт. Сложность ремонта провоцирует рост стоимости услуг. Сами запчасти для оппозитники достаточно дорогие. Плюс приходится искать грамотных специалистов. Профессионалов в сфере оппозитных моторов крайне мало. А те, кто работает с такими силовыми установками, просят довольно много денег за свои услуги.
3. Сложная конструкция. Чтобы выполнить определённые работы и поменять какие-то расходники, порой приходится частично разбирать двигатель. Это проблематично и для неопытного автомобилиста недоступно.
4. Условная компактность. Хотя такие моторы удалось сделать небольшими и разместить низко, всё равно под капотом им требуется довольно много места.
5. Активное потребление масла. В оппозитниках крайне важно следить не только за состоянием, но и за количеством масла. Мотор отличается хорошим аппетитом в отношении смазочного материала. Если начнётся голодание, это приведёт к крайне негативным, серьёзным и дорогостоящим последствиям.
6. Съёмные гильзы цилиндров. Факт их съёмности является положительным моментом. Но для замены гильз приходится проводить ряд сложных мероприятий по частичной разборке мотора. Если этого не сделать, вскоре мотор начнёт ещё активнее потреблять масло, что приведёт в итоге к быстрому выходу из строя всего оппозитного двигателя.
7. Острый дефицит квалифицированных мастеров. Для России и стран СНГ это одна из главных проблем. Многие бы с удовольствием приобрели себе автомобиль с оппозитным мотором. Но большое количество вопросов вызывает факт отсутствия хороших мастеров. Есть те, кто берётся за обслуживание оппозитников, но качество их работы оставляет желать лучшего. Квалифицированные мастера обходятся дорого, и работают они далеко не в каждом городе.

Недостатки

Если бы в данном виде у двигателя были одни преимущества, то он бы устанавливался на всех автомобилях.

К сожалению, есть ряд минусов, которые добавляют «ложку дегтя»:

1. Главный недостаток – сложность выполнения ремонтных работ. Из-за горизонтального расположения подлезть к двигателю просто нереально. Зачастую приходится снимать весь узел, чтобы провести небольшие ремонтные работы.
2. Практика эксплуатации показала, что из-за горизонтального расположения двигателя гильзы цилиндра истираются неравномерно. Из-за этого уже через некоторое время эксплуатации двигатель начинает «есть масло».
3. При выпуске данного двигателя планировалось сэкономить место под капотом, но по факту получилось наоборот – оппозитник занимает много больше пространства. Просто и того, что расположен он немного ниже.
4. Из-за сложности конструкции очень сложно найти специалиста, готового взяться за серьезный ремонт. Если же и получается это сделать, то необходимо быть готовому к существенным затратам.

Область применения

Учитывая всю рассмотренную информацию, наличие весомых преимуществ и объективных недостатков, возникает закономерный вопрос относительно того, на каких машинах можно встретить оппозитный двигатель.

Следует справедливо заметить, что автомобили не так часто оснащаются оппозитными моторами, как традиционными рядными или V-образными силовыми установками.

Но существует одна автомобильная компания, которая более пятидесяти лет успешно и активно устанавливает на свои модели такие виды двигателей. Причём во многом именно благодаря этому производителю происходит развитие сегмента оппозитных моторов. Это компания Subaru, которая базируется в Японии, но её машины успешно реализуются по всему миру.

Но есть ещё несколько автомобилей и транспортных средств, которые оснащаются такими силовыми установками. Речь идёт о следующих ТС:

• некоторые модели автоконцерна Volkswagen;
• несколько автомобилей от бренда Porsche;
• мотоциклы советского образца Урал;
• мотоциклы Днепр;
• автобусы Икарус, пришедшие из Венгрии.

О каком-то глобальном распространении такого типа двигателя говорить не приходится. Хотя объёмы продаж тех же автомобилей Subaru с оппозитными силовыми установками внушительный.

За последнее время оппозитные моторы снова обратили на себя внимание со стороны инженеров и разработчиков. Регулярно проводятся исследования, всевозможные испытания. Специалисты стремятся усовершенствовать и модернизировать такие двигатели. Причём непосредственное отношение к доработке моторов типа ОРОС имеет группа американских специалистов, работу которых финансирует Билл Гейтс.

Что из этого всего получится, говорить сложно. Но факт заинтересованности в оппозитниках намекает нам на то, что в скором времени удастся решить проблему очевидных недостатков. В таком случае у рядных и V-образных ДВС появится реальный и серьёзный конкурент. Если оппозитник избавиться от недостатков и сохранит свои ключевые преимущества, это позволит сделать огромный шаг вперёд.

Но пока всё на уровне частичных слухов, догадок и домыслов. Действительно ли в ближайшее время удастся существенно изменить оппозитные моторы, вопрос сложный.

Как не допустить дорогостоящий ремонт

Учитывая все имеющиеся недостатки, можно сделать вывод, что оппозитные моторы дорогие и сложные в ремонте. Основные затраты связаны именно с покупкой запчастей и оплатой услуг мастеров по ремонту. Если же двигатель поддерживать в хорошем рабочем состоянии, тратить на него огромные деньги не придётся.

В этом и заключается основная миссия автовладельца, который хочет приобрести машину с оппозитником, но боится потенциальных затрат на его обслуживание. Есть несколько правил, соблюдение которых позволит получить максимум преимуществ и столкнуться с минимальным проявлением недостатков оппозитного типа двигателя.

1. Периодичность прохождения технического обслуживания. Строго следуйте регламенту, проводите ТО согласно рекомендациям производителя. В условиях наших дорог и климата его можно немного сократить. Если машина эксплуатируется в тяжёлых условиях, от заявленной периодичности обслуживания следует отнять минимум 15%.
2. Квалифицированные мастера. Хотя опытных специалистов по оппозитным двигателям не так много, найти их вполне реально. Если доверять двигатель квалифицированным мастерам, это значительно повысит ваши шансы на длительную безотказную работу оппозитной силовой установки.
3. Тщательный подход к выбору моторного масла. Поскольку оппозитники очень требовательные в отношении моторных масел, здесь нужно строго следовать рекомендациям автопроизводителя. Выбирайте масла, которые советует использовать завод. Соответствующая информация указана в руководстве по эксплуатации. Если купить именно такую марку невозможно, тогда ориентируйтесь на известных производителей с хорошей репутацией. Покупайте смазочный материал для оппозитного мотора только в проверенных магазинах, где есть все гарантии и сертификаты качества. Это позволит избежать приобретения подделки.
4. Заправляйтесь на хороших АЗС. Этот совет актуален для всех типов двигателя, а не только для оппозитных. Хорошее топливо обеспечивает эффективную работу мотора, увеличивает его ресурс, уменьшает риски загрязнения. Даже если вы будете платить за топливо больше, чем на дешёвых автозаправках, всё равно удастся сэкономить. Это проявится в виде безотказности и отсутствия необходимости ремонтировать двигатель из-за негативного влияния низкокачественного горючего.
5. Система охлаждения. Хотя оппозитные моторы оснащаются достаточно эффективной системой охлаждения, даже она не справится с чрезмерными перегрузками двигателя. Не стоит перегружать оппозитник. А для самой системы выбирайте только качественные расходники.
6. Мойка двигателя. Её нужно проводить периодически, а не на постоянной основе, как многие могли подумать. Но даже редкая очистка двигателя позволит нормализовать теплоотдачу и предотвратить перегрев. Отсюда и длительный срок службы мотора, сохранение его моторесурса и отсутствие проблем.

Не стоит верить устоявшему стереотипу, что якобы эксплуатация машины с оппозитным двигателем обходится значительно дороже, чем содержание авто с традиционным ДВС рядного или V-образного типа.

Это наглядно видно на примере автомобилей Subaru. Их запчасти сравнительно недорогие, расходники также не обходятся в огромные суммы денег. Содержать такую машину может человек даже с небольшим уровнем дохода. Всё напрямую зависит от качества обслуживания и правильного ухода. Если грамотно содержать машину, вовремя проводить плановые работы, а также не провоцировать экстремальные перегрузки, двигатель не потребует много денег.

Оппозитные моторы вызывают повышенный интерес, учитывая их сильные качества. В некоторой степени смущают их недостатки. Но они достаточно условные. Любой двигатель может привести к огромным финансовым затратам. Это уже вопрос непосредственно к владельцу и его отношению к своему автомобилю.

Оппозитный двигатель, плюсы и минусы

Современное автомобилестроение предусматривает использование разных видов двигателей внутреннего сгорания. Для их классификации применяется несколько критериев, включая один из самых востребованных – размещение цилиндров по отношению друг к другу.

Оглавление

1. Что такое оппозитный двигатель
2. Устройство и принцип работы
3. Типы оппозитных двигателей
4. Плюсы и минусы двигателей
5. Культура производства оппозитных двигателей компании Субару
6. Особенности технического обслуживания и ремонта, характерные неисправности
7. Видео «Работа оппозитного двигателя»

Данный параметр позволяет выделить один из самых популярных видов ДВС – оппозитный двигатель. Его главной конструктивной особенностью становится равный 180 градусам угол развала цилиндров. А потому имеет смысл рассмотреть принцип действия силового агрегата, его разновидности, плюсы и минусы более подробно.

Что такое оппозитный двигатель

Ключевое отличие оппозитного двигателя от любых альтернативных вариантов становится размещение цилиндров прямо напротив друг друга. Результатом становится передвижение поршней в двух возможных направлениях – навстречу или противоположном.

Такой вариант конструкции получил достаточно широкое распространение и активно использовался в танковой технике второй половины прошлого века, а также автомобилях таких известных брендов как Porsche или Subaru. Отдельного упоминания заслуживает установка оппозитных двигателей на автобусы из Венгрии «Икарус» и автотранспорт BMW.

Первые разновидности рассматриваемой силовой установки появились достаточно давно – в конце 19 века. Реальное воплощение на практике они получили в середине прошлого – 20-го столетия.

Речь идет о бесшатунных оппозитных двигателях отечественного разработчика Баландина, предназначенных для установки в качестве авиационных.

Последующая работа конструкторов из разных стран привела к достаточно широкому распространению данной разновидности моторов. Некоторые из самых популярных направлений практического применения рассматривают ниже.

Устройство и принцип работы

Важно

Благодаря расположению цилиндров друг напротив друга, обеспечивается горизонтальное перемещение поршней в одном из двух направлений – навстречу или в прямо противоположном. Результатом такой конструкции становится низкий центр тяжести агрегата.

Именно он определяет ключевые достоинства и особенности практического использования оппозитных силовых установок. Важным следствием становится присутствие двух механизмов газораспределения.

В остальном принцип работы оппозитного двигателя не отличается от стандартного. Благодаря сжиганию топливной смеси, происходит нагнетание давления образующихся газов, которое вызывает последующее перемещение поршней, результатом чего выступает движение коленчатого вала.

Типы оппозитных двигателей

Различают три основных разновидности рассматриваемых силовых установок, каждая из которых заслуживает отдельного описания:

1. OPOC. Расшифровка аббревиатуры выглядит следующим образом: OpposedPistonOpposedCylinder, что обозначает основную особенность конструкции мотора – наличие двух поршней в каждом из двух цилиндров. Такие установки относятся к двухтактным, имеют небольшую массу, а также выпускаются в двух вариантах – и как дизельные оппозитные двигатели, и как бензиновые.
2. 5 ТДФ. Разработка советских конструкторов середины и второй половины прошлого века. Представляет собой оппозитный танковый двигатель, который устанавливаются на танки двух типов – Т-64 и более совершенные Т-72, частично использунмых до сих пор, хоть и после нескольких модернизаций. В настоящее время выпуска 5 ТДФ не осуществляется.
3. Boxer. Наиболее современная разновидность оппозитных двигателей. Предусматривает размещение каждого из поршней в отдельном цилиндре. Расстояние между ними остается неизменным в процессе эксплуатации агрегата, что напоминает движения боксеров, давшие наименование типу силовой установки.

Именно последний вариант конструкции широко применяется в оппозитных двигателях Субару, давно ставших характерным признаком этого популярного бренда. Таким же, как роторные двигатели Mazda или рядные моторы BMW.

Описание разновидностей рассматриваемых силовых установок было бы неполным без упоминания еще одной разработки, которая также относится к легендарным. Речь идет об оппозитном двигателе Porsche 911, имеющем полувековую историю. Агрегат имеет шесть цилиндров. Сегодня широко применяются и другие разработки известного бренда, включая силовые установки с восемью или даже двенадцати цилиндрами.

Они используются для комплектования спортивных моделей авто повышенной мощности. Но Porsche 911 продолжает оставаться классикой моторостроения и одним из самых удачных конструктивных решений в современном автомобилестроении.

Плюсы и минусы двигателей

Далеко не у всех автовладельцев оппозитный двигатель и особенности его работы вызывают положительные эмоции. Несмотря на это, несколько очевидных достоинств подобных моторов все-таки можно выделить. К числу наиболее значимых плюсов оппозитных двигателей относятся:

• смещение центра тяжести, благодаря которому достигается улучшение управляемости автомобилем;
• снижение вибрации двигателя и, как следствие, повышение комфорта при передвижении;
• высокие показатели износостойкости, что обеспечивает длительный срок службы мотора (стандартный ресурс двигателей Subaru доходит до миллиона километров пробега).

Последнее из перечисленных достоинств считается наиболее значимым. В этом нет ничего удивительного, если учесть, насколько серьезную долю стоимости авто в целом составляет двигатель. Как и важность его исправной работы для эффективной эксплуатации транспортного средства в целом.

Важно понимать, что плюсы соседствуют с несколькими существенными минусами оппозитного двигателя. Главными его недостатками считаются такие:

• относительно высокий расход топлива, который становится особенно заметным, если сравнивать с обычным V-образным двигателем, имеющим аналогичные показатели мощности;
• необходимость частой замены или добавления масла, что также связано с повышенным его расходом, заметно более высоким, чем у большей части альтернативных вариантов силовых установок;
• дороговизна ремонта и технического обслуживания агрегата, что в равной степени касается как стоимости работы, так и цены на необходимые запасные детали и части;
• серьезные требования к квалификации мастеров сервиса, производящих ремонт или техническое обслуживание автомобиля с оппозитным двигателем (результатом становится частый отказ в выполнении работ и необходимость поиска автомастерской с достаточным уровнем подготовки персонала).

Если сравнивать плюсы и минусы двигателя, необходимо отметить следующее. При грамотном подходе к обслуживанию и эксплуатации автомобиля, удается реализовать по максимуму главный плюс двигателя – долговечность.

Но при возникновении проблем с исправностью и работоспособностью агрегата, их устранение сопровождается серьезными финансовыми затратами. Поэтому решение о том, приобретать авто с таким силовым агрегатом или нет, становится непростой задачей для потенциального владельца.

Культура производства оппозитных двигателей компании Субару

Как было отмечено выше, горизонтально-оппозитный двигатель выступает одним из символов одного из мировых лидеров на рынке автомобилестроения – японского концерна Subaru. Первая разработка подобного типа появилась более полувека назад. За прошедшее с того момента время корпорацией создана целая культура изготовления оппозитных моторов, заслужившая уважение во всем мире.

Несмотря на достаточно высокую стоимость двигателя, компания Субару не меняет собственных традиций и продолжает устанавливать его на все новые модели выпускаемой техники.

Аргументы в пользу такого решения очевидны и заслуживают внимания, так как дороговизна ремонта и технического обслуживания силовой установки с лихвой компенсируется надежностью в работе и крайне длительным сроком беспроблемной эксплуатации, намного превосходящим разработки подавляющего большинства конкурентов.

Дополнительным плюсом становится неизменно высокое качество сборки, характерной для японского предприятия-производителя. Немаловажным бонусом выступает традиционно длительная гарантия, которая предоставляется на всю выпускаемую автотехнику.

Особенности технического обслуживания и ремонта, характерные неисправности

Главным требованием в части технического обслуживания оппозитных двигателей Subaru выступает обращение в сертифицированные сервисы. Они должны обладать как персоналом соответствующего высокого уровня, так и необходимыми оригинальными запчастями, а также расходными материалами. При таком подходе к ТО можно быть уверенным, что силовой агрегат продемонстрирует полный набор преимуществ, включая внушительную долговечность.

Сказанное в полной мере касается и ремонта техники, выпущенной японским производителем. Практика показывает, что основные проблемы обычно возникают при нарушениях рекомендованных условий эксплуатации.

Поэтому самым простым способом продлить срок службы двигателя в частности и автомобиля в целом выступает четкое соблюдение правил его использования. В том числе – регламента работ по техническому обслуживанию.

Итог

Оппозитные двигатели используются очень давно – первые модели появились еще в конце 19 века. Широкой популярностью примерно полвека назад пользовались моторы такого типа от Porsche, прежде всего – знаменитый Порше 911.

Сегодня оппозиционные двигатели выступают характерным признаком автомобилей Subaru. Несмотря на сравнительно высокую стоимость эксплуатации и технического обслуживания, они обеспечивают крайне длительный срок службы, компенсирующий любые сопутствующие издержки.

Работа оппозитного двигателя

Поиск запроса «оппозитный двигатель, устройство и принцип работы» по информационным материалам и форуму

принцип работы, плюсы и минусы

Оппозитный двигатель — это не просто техника, которая опередила свое время, а на самом деле решение многих задач, которые не способны решить многие современные традиционные двигатели.

Содержание

1. Что такое оппозитный двигатель? Видео
2. Оппозитный двигатель Субару
3. Принцип работы оппозитного двигателя. Видео
4. Разновидность оппозитных двигателей
5. Плюсы оппозитных двигателей
6. Минусы оппозитных двигателей
7. Различия между оппозитным и рядным четырехцилиндровым двигателем
8. Сложности ремонта и обслуживания оппозитных двигателей

Что такое оппозитный двигатель? Видео

Оппозитный двигатель представлен особым типом силовой установки, которая напоминает сама по себе традиционный двигатель, однако цилиндры при этом расположены – горизонтально. В простонародье данный мотор получил название «боксер». Это обусловлено движением поршней друг от друга, либо же друг другу, навстречу. Однако, при этом два поршня находятся в одинаковом положении.

Оппозитный двигатель. Фото

Первым образцом является двигатель от компании Volkswagen в 1938 году. В то время агрегат состоял из 4-цилиндрового «оппозитника» объемом 2 литра, мощностью 150 лошадиных сил. После этого мотор приобрел популярность и начал широко использоваться.

Оппозитный двигатель Субару

На сегодняшний день оппозитные двигатели производят и устанавливают компании Subaru и Porsche. До недавнего времени такую участь также разделяли и Toyota, Honda, Ferrari, и само собой, родоначальник оппозитных моторов – Volkswagen. Подобные установки можно заметить не только в мотоциклах, автобусах фирмы Икарус, но и в некоторых танках.

Видео про оппозитный двигатель Субару:



Принцип работы оппозитного двигателя. Видео

Чтобы сформировать окончательную картину о том, что же из себя представляет оппозитный двигатель, следует разобраться в его строении. Повторим то же, что было сказано ранее – это ДВС, которому свойственна одна особенность – движение пары поршней производится в горизонтальной плоскости. Вторая же пара по соседству находится также в горизонтальном положении.

Общая сумма таких цилиндров может достигать 12, начинается, конечно же, отсчет с 2. Количество обязательно будет кратно двум. Наиболее популярными образцами являются 4 и 6 цилиндров. Опытные механики и профессионалы отметили, что схема работы 2-х и 4-х цилиндрового оппозитника не слишком то и отличается от традиционного двигателя. Особенности начинают проявляться начиная с шести цилиндров.

Видео принципа работы оппозитного двигателя  Субару:



Разновидность оппозитных двигателей

Не будет новостью, что сам принцип работы зависит от особенности вида агрегата. Это относится и к оппозитным двигателям.

Они делятся на:

1. Оппозитные боксер, которые часто применяются в автомобилях марки Subaru. Что касается принципа их работы, то следует сказать, что поршни при этом располагаются за заранее определенной дистанции друг от друга, на одинаковом расстоянии от оси двигателя. Но при этом каждый поршень расположен отдельно друг от друга в цилиндрах. Данный принцип работы схож с поединков в боксе, откуда, собственно, и название;

   Оппозитный двигатель — боксер. Фото

2. ОРОС кардинально отличается от боксера, как строением, так и последовательностью работы поршней. Данные агрегаты относятся к двухтактным. Один из цилиндров расположен сразу за двумя поршнями, которые прикреплены к единому коленчатому валу. Один из них ответственный за впуск смеси, второй – за своевременность выхода продуктов сгорания. В данной конструкции отсутствует головка, которая в большинстве случаев имеется на блоке цилиндра. К преимуществам ОРОС двигателей относится то, что поршни «работают на один коленчатый вал». Именно это позволяет создавать эти двигатели небольших размеров и массой. Из этого вытекает более широкая сфера их применения. Также этот двигатель одинаково работает что на дизельном топливе, что на бензиновом. При всем при этом поршни проходят гораздо меньше расстояние, в связи с чем сила трения в разы меньше, что продлевает жизнь двигателя. А еще, учитывая то, что он обладает меньшим размером и массой, следовательно, для его изготовления требуется в раза два меньше деталей. Это позволяет сэкономить средства. Общим недостатком ОРОС двигателей является то, что они не так давно были разработаны и по сей день совершенствуются. Из-за этого не стоит исключать непредвиденные проблемы в процессе его эксплуатации;

   ОРОС двигатель оппозитный. Фото

3. Танковые двигатели. Оппозитный двигатель рассчитан также и на работу военной техники, имеющую крупные габариты. Поршни при этом делят один цилиндр и двигаются в одном и том же направлении, однако каждый имеет свой коленчатый вал. Камера сгорания создается в тот момент минимального расстояния между поршнями. Сходством с ОРОС является то, что в сами цилиндры входит воздух, а излишние газы с помощью турбонаддува удаляются. Данная силовая установка обладает мощностью в 700 лошадиных сил, предельное количество оборотов – 2000. Объем при этом равен шести, либо тринадцати литрам.

   Танковый оппозитный двигатель. Фото

Плюсы оппозитных двигателей

Вне зависимости от вида мотора, оппозитные двигатели имеют общие достоинства, среди которых можно выделить:

Минусы оппозитных двигателей

Разумеется, в мире нет ничего идеального, что можно сказать и о оппозитных двигателях. К недостаткам относятся:

• Весьма большая сумма на обслуживание, которое требует вмешательство профессионалов;
• Большая стоимость запчастей;
• Сложность всей конструкции в целом;
• Более высокая затрата масла при работе.

Но даже учитывая вышеперечисленные минусы, многим производителям это не мешает устанавливать оппозитные двигатели на свои автомобили. Перед этим происходит взвешивание всех плюсов и минусов.

Главный из плюсов является больше возможностей и шире перспективы. Ведь, по сути, все недостатки упираются в денежные средства. Однако, большая часть людей осознает тот факт, что за хорошее качество требуется отдавать больше денег. К тому же, использование оппозитных двигателей является следующей ступенью в технологическом развитии.



Различия между оппозитным и рядным четырехцилиндровым двигателем

Сейчас мы будем говорить об общих чертах и отличительных особенностях рядных и оппозитных четырёхцилиндровых двигателях Boxer Four и Straight Four. А так же об их плюсах и минусах. Ниже короткое видео где подробно все описано.

Различия между оппозитным и рядным четырехцилиндровым двигателем. Видео

1. Обе конструкции работают по принципу четырёхтактного цикла — пуск, сжатие, рабочий ход и выпуск.
2. В обеих конструкциях рабочий ход происходит каждые 180 градусов поворота количества валов, но у них немного разный порядок зажигания.
3. На каждом двигателе мы видим мы видим цилиндры под номерами 1, 2, 3, 4. Для оппозитных порядок зажигания 1, 3, 2, 4., а для рядной 1, 3, 4, 2. Так что порядок работы двух последних цилиндров поменян. Эта разница влияет на то как двигатель сбалансирован. У оппозитного двигателя пары цилиндров, наружу и во внутрь, двигаются вместе. Это значит, что сила инерции первого порядка, которая возникает, когда поршень достигает верхне или нижней мёртвой точки взаимокомпенсируются. С рядным четырёхтактном двигателем та же история — силы инерции первого порядка взаимокомпенсируют друг друга, что касается силы инерции второго порядка — здесь двигатели начинают отличаться. Силы инерции второго порядка создаются за счёт того, что поршень движется быстрее верхней части цилиндра, чем в нижней. Когда поршень достигает максимальной или минимальной мёртвой точки, силы инерции второго порядка направлены вверх или вниз от поршня. У оппозитного двигателя, поскольку поршни расположены напротив друг друга, эти силы инерции сбалансированы, что обеспечивает ровную работу двигателя. В рядный четырёхцилиндровой установке все силы направлены в одном направлении, из-за чего двигатель начинает вибрировать, если не использовать балансировочные валы.

Но всё-таки оппозитный двигатель не идеален, из-за того что поршни находятся не на одной линии друг с другом создаётся крутящий момент, который способствует вращению двигателя по вертикальной оси.

КСТАТИ ГОВОРЯ! Если добавить по два цилиндра к любой из конструкций, будь это оппозитная или рядная шестёрка, все силы инерции крутящего момента будут скомпенсированы.

Вы наверное подумали, что оппозитная шестёрка будет иметь вибрации из-за группы 3-х поршней, но каждая группа из трёх поршней балансирует вибрацию другой группы. Если сравнить размеры двигателей Subaru EJ20 2.0L Boxer-4 и Toyota 22R-E 2.0L Inline-4, то они практически одинаковые, с такой конфигурацией двигатели обычно не выполняют объёма более трёх литров, но раньше их выпускали гораздо большего объёма.

Самая большая современная рядная четвёрка — это бензиновый двигатель от автомобиля Toyota Tacoma, объёмом 2,7 литров.

Но это не значит, что рядная четвёрка не имеет своих преимуществ:

1. Как правило, она более компактная, имеет только одну крышку цилиндров и не такая широкая. Что оставляет больше места для подвески и позволяет уменьшить радиус поворота, так как шины автомобиля имеют больше места для поворота.
2. Что касается газораспределительного механизма, эта конкретная рядная четвёрка имеет один распредвал с верхним расположением, но чаще в современных автомобилях встречается два распредвала.
3. Большим преимуществом рядной четвёрки является, то что она имеет только одну головку цилиндра, один впускной и один выпускной распредвал, меньше движущихся частей, меньше веса, а так же намного проще добраться до колодки цилиндра для обслуживания, будь это регулировка клапанов, или замена свеч с рядной конфигурацией — это сделать намного проще.

Наконец мы добрались до темы звучания двигателей. Многие люди утверждают, что оппозитные двигатели звучат лучше, но на самом деле это не преимущество. Этот звук связан с тем, что выхлопные патрубки имеют разную длину.

И так как Субару отказались от данной конструкции выхлопа, новые оппозитные четвёрки будут звучать так же как и остальные четырёхцилиндровые двигатели. Конечно можно создать выхлопную систему с патрубками, которые имеют разную длину, для получения уникального звука выхлопа. Но это может ухудшить продувку цилиндра из-за неравных пульсаций, да и особого смысла в этом нет. Однако, что касается оппозитного двигателя, установка патрубков с разной длинной кажется привлекательной.

Сложности ремонта и обслуживания оппозитных двигателей

Как было сказано ранее, если требуется провести какие-либо манипуляции на двигателе, без помощи специалиста не обойтись. В оппозиционном двигателей без последствий получится собственноручно произвести лишь  замену масла.

Одним из факторов, который имеет значительное влияние на срок службы – это вовремя и систематично проведенная раскоксовка. При этой процедуре производится очистка камеры сгорания, клапанов и поршней от скопившегося нагара. Лучше всего данную процедуру проводить осенью, либо в начале весны. Именно в этот период будет разумным и проверка масла с его сменной.

Что такое оппозитный двигатель?

The Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Хотя основные принципы работы двигателя внутреннего сгорания универсальны, конструкция и принцип действия этих двигателей сильно различаются. Некоторые конфигурации двигателей имеют линейную форму, другие — V-образную, а третьи — плоские, как оппозитный двигатель.

Оппозитный двигатель наиболее известен сегодня в его приложениях для автомобилей Subaru и Porsche, но другой немецкий производитель впервые применил его в автомобилях в конце 1800-х годов. Его преимущества были замечены тогда, и они до сих пор высоко ценятся, хотя и недостаточно для широкого использования.

Чтобы лучше понять оппозитные двигатели и то, как они работают, Информационная группа The Drive, любящая болтовню, составила краткое справочное руководство с терминами, определениями, уроками истории и фотографиями. Да и видео тоже есть. Начнем сегодняшний урок.

Что такое оппозитный двигатель?

Оппозитный двигатель, наиболее распространенный тип плоского двигателя или горизонтально-оппозитного двигателя, представляет собой двигатель внутреннего сгорания, в котором цилиндры расположены друг напротив друга с каждой стороны центрального вращающегося коленчатого вала. При такой конфигурации цилиндров противоположные поршни движутся внутрь и наружу одновременно. Это движение имитирует движения рук боксера, чередующиеся между правыми и левыми ударами. Возьми?

Когда был изобретен оппозитный двигатель?

Mercedes-Benz утверждает, что первый оппозитный двигатель был разработан и изобретен Карлом Бенцем в 1897 году. автобусы Mercedes-Benz Dos-à-Dos. 1,7-литровый вариант выдавал 5 лошадиных сил, а 2,7-литровый — восемь. Конструкция двигателя была немедленно применена к обычным автомобилям, гоночным автомобилям и коммерческим автомобилям. Однако позже Mercedes-Benz переключил внимание на рядные двигатели.

Десятилетия спустя, в конце 30-х и 40-х годах, Volkswagen поставил 1,1-литровый оппозитный двигатель с воздушным охлаждением на Volkswagen Type 1 Beetle.

Porsche также ведет свою историю с оппозитным двигателем от Beetle. Компания утверждает, что Ферри Порше установил на свой 356-001 четырехцилиндровый двигатель мощностью 35 лошадиных сил. Первый 911 имел оппозитный шестицилиндровый оппозитный двигатель.

Для Subaru FF-1 была первой моделью с оппозитным двигателем мощностью 61 л.с. и крутящим моментом 65 фунт-фут. Он дебютировал в 1970 в качестве преемника 360.

Визуальный вид взорванного двигателя Porsche 718., Porsche

Каковы преимущества оппозитных двигателей?

У всего есть плюсы и минусы. Вот почему оппозитные двигатели хороши.

Низкий центр тяжести

Если производительность является приоритетом или точкой интереса, вы хотите, чтобы ваш автомобиль располагался как можно ниже к земле. Это увеличивает стабильность и улучшает боковую быстроту и маневренность. С плоским двигателем его вес ниже земли и меньше внутри самого автомобиля.

Равномерно сбалансированный

Когда дело доходит до производительности, вам нужен автомобиль, у которого будет как можно меньше остановок вождения. Это касается не только баланса веса автомобиля, но и баланса веса двигателя. В моторном отсеке возникает множество мощных сил, и когда они противодействуют друг другу, это хорошо.

Кроме того, поскольку двигатель более широкий и плоский, он помогает распределять вес более равномерно, чем вертикальный двигатель. Это помогает повысить точность управления, особенно на поворотах.

Плавная работа и снижение вибрации

Поскольку движения двигателя уравновешивают друг друга, двигатель качается и вибрирует намного меньше. Это снижает потребность в деталях, предназначенных для противодействия вибрации, и помогает поддерживать малый вес.

Безопасность

Поскольку оппозитные двигатели настолько плоские и могут быть расположены так низко, они могут быть сконструированы таким образом, чтобы отклоняться в сторону, чего не мог сделать традиционный вертикальный двигатель.

Каковы недостатки оппозитных двигателей?

Это недостатки при рассмотрении общей выгоды от использования оппозитного двигателя.

Объем двигателя

Одним из основных методов увеличения мощности является увеличение размера блока цилиндров и отверстий цилиндров. Однако это сложно сделать из-за конструкции оппозитного двигателя и его ширины, поэтому его возможности ограничены.

Сложность

Ориентация и конструкция оппозитных двигателей могут потребовать дополнительных затрат на исследования и разработки.

Удобство технического обслуживания в домашних условиях

Из-за сложной природы этих двигателей, в частности, из-за расположения таких элементов, как свечи зажигания, с ними может быть довольно сложно и неудобно работать и выполнять базовое техническое обслуживание. Не все крепкие орешки, но некоторые.

Subaru известны своим полным приводом и оппозитными двигателями., Subaru

История гонок оппозитного двигателя

С оппозитным двигателем связана длинная и яркая гоночная история, которая восходит к его созданию.

Mercedes-Benz утверждает, что первым в истории гоночным автомобилем с оппозитным двигателем был гоночный автомобиль Benz, построенный в 1899 году. классная победа в гонке на дальнюю дистанцию ​​Франкфурт-Кёльн на 193,2 км со средней скоростью 22,5 км/ч». Для тех, кто не европеец, это 13,9 миль в час, так что это не совсем автомобиль-рекордсмен.

Настоящая гоночная родословная боксера, однако, не началась всерьез, пока Volkswagen и Porsche не начали устанавливать свои оппозитные четырехцилиндровые двигатели с воздушным охлаждением на VW Bug и Porsche Type 64.

Тип 64 был построен с одной целью и только с одной целью, чтобы выиграть кроссконтинентальную гонку Берлин-Рим в 1939 году. Да, мы точно знаем, что происходило в Германии в тот период, и вам лучше поверить нацистам. приложили руку к созданию Type 64. По сути, они фактически заказали машину.

Type 64 был, по сути, Volkswagen Beetle под обшивкой в ​​стиле НЛО, с оппозитным четырехцилиндровым двигателем мощностью 50 лошадиных сил. Эти характеристики, наряду с более аэродинамическим корпусом и малым весом, означали, что он был способен развивать максимальную скорость 99 миль в час. Гонка так и не состоялась по причинам, которые, мы уверены, вы можете понять. Было построено три автомобиля, а единственный оставшийся в живых участвовал в нескольких ралли, в том числе в Альпийском ралли 1950 года. От 911-го до 914-го и могучего 911 GT1, каждое творение Ханса Мецгера и все, что между ними, можно проследить до этого Type 64. Что приводит нас к гоночной истории Subaru, истории не гонок на асфальте, а доминирования в ралли.

Первый участник Subaru в мире ралли был с автомобилем под названием Leone в 1980 году. Оснащенный прототипом легендарной системы полного привода Subaru, Leone был оснащен 1,6-литровым четырехцилиндровым оппозитным двигателем. Позже был добавлен турбокомпрессор для большей мощности. Этими ранними днями руководил Нориюки Косеки, человек, стоящий за Subaru Tecnica International (STI) — мы уверены, что вы слышали о них.

Позже, при содействии Prodrive, одного из самых известных автоспортивных подразделений, Subaru действительно начала активно участвовать в ралли. Subaru разработала свою группу A Legacy RS совместно с Prodrive для 19-й модели.90 и в течение следующих нескольких лет совершенствовал продукт с помощью Ари Ватанена и Колина МакКрэя. То, что стало бы с партнерством Subaru, Prodrive и McCrae, сделало бы миллионы прислужниками оппозитных двигателей.

В 1993 году Subaru и Prodrive переключили платформу Legacy RS на Impreza и с ее короткой колесной базой, блестящей сине-желтой окраской и огнедышащим четырехцилиндровым оппозитным двигателем с турбонаддувом сделали героев Subaru, McCrae и боксера. двигатель. Команда трижды выигрывала титул производителя, 1995, 1996 и 1997. А остальное, ну это уже история.

— Предоставлено Джонатаном Кляйном

Subaru WRX STI — один из самых знаковых четырехдверных автомобилей всех времен., Subaru

Какие модели в настоящее время оснащены оппозитными двигателями?

Двигатели Boxer в настоящее время используются во всех модельных рядах Subaru и Porsche. Subaru предлагает 2,0-литровый двигатель на BRZ, Impreza и Crosstrek; 2,5-литровая версия для Legacy, Outback, Forester и Crosstrek, 2,0-литровая версия с турбонаддувом и непосредственным впрыском для WRX, 2,4-литровая версия с турбонаддувом и непосредственным впрыском для Ascent, Legacy и Outback; и турбированный 2,5-литровый в WRX STI. Porsche предлагает оппозитные четырехцилиндровые и шестицилиндровые двигатели для таких автомобилей, как 9.11, Boxster и Cayman.

Связаны ли двигатели Porsche и Subaru?

Нет, эти производители и двигатели не зависят друг от друга.

Научитесь водить свой оппозитный двигатель в гоночной школе Skip Barber

Изучить поведение, особенности и индивидуальность вашего автомобиля можно самостоятельно, но вы не делаете это в вакууме. Пропущенная точка торможения или фиксация цели на том дереве могут означать погнутый бампер или серьезные медицинские счета. Зачем рисковать, если вы можете безопасно научиться водить свой спортивный автомобиль с оппозитным двигателем у профессионалов в школе вождения гоночных автомобилей Skip Barber?

The Drive сотрудничает с Skip Barber, легендарной гоночной школой, чтобы гарантировать, что, когда вы впервые включите зажигание своего боксера, вы не улетите в канаву.

Часто задаваемые вопросы о двигателе Boxer

У вас есть вопросы, У Drive есть ответы!

В. Является ли двигатель с оппозитным расположением поршня таким же, как оппозитный двигатель?

А. Нет! Разница связана с ориентацией поршней. В двигателе с оппозитными поршнями каждый поршень находится в одном цилиндре, а верхние части поршней толкаются друг к другу. В оппозитных двигателях поршни находятся в разных противоположных цилиндрах, а верхние части поршней отталкиваются друг от друга.

В. Итак, в чем разница между 180-градусным V и оппозитным двигателем?

A. Разница заключается в том, где крепятся поршни. В 180-градусном V-образном двигателе противоположные поршни соединены одним и тем же кулачковым штифтом и перемещаются соответственно. Однако поршни в оппозитном двигателе прикреплены к отдельным штифтам распредвала, что позволяет их характерному синхронному танцу.

В.

Надежен ли оппозитный двигатель?

А. Это несколько нагруженный и сложный вопрос. С одной стороны, врожденная природа конструкции боксера делает его внутренние компоненты прочными и надежными. Однако известно, что некоторые двигатели, такие как те, что установлены на некоторых автомобилях WRX, имеют проблемы с прокладкой головки блока цилиндров. Кроме того, некоторые оппозитные двигатели могут быть сложны в обслуживании, что может помешать владельцам соблюдать рекомендуемые интервалы обслуживания. Если это произойдет, у автомобиля могут быть проблемы из-за плохого ухода.

В. Устарели ли оппозитные двигатели с учетом их возраста?

А. Двигатели оппозитные почти так же стары, как и автомобиль, но устарели? Не совсем. Мы подозреваем, что есть веская причина, по которой самый культовый и чистый спортивный автомобиль на планете, Porsche 911, до сих пор использует этот дизайн.

Оппозитный двигатель Интересные факты

• Тот же оппозитный двигатель, который использовался в Volkswagen Beetle, также использовался в транспортном автобусе Type 2.
• Вскоре после того, как Бенц дебютировал на гоночной трассе со своим двухцилиндровым оппозитным двигателем, двигатель был сдвоен с четырьмя цилиндрами. Согласно Mercedes-Benz, «последним этапом эволюции гоночного автомобиля Benz, оснащенного двигателем contra, стал автомобиль Benz мощностью 20 л.с., представленный в 1919 году.00. В то время как две предыдущие модели имели двухцилиндровый оппозитный двигатель, этот автомобиль, разработанный Георгом Дилем, был оснащен четырехцилиндровым оппозитным двигателем рабочим объемом 5440 куб.

Давайте поговорим, оставьте комментарий ниже, чтобы поговорить с

редакторами The Drive!

Мы здесь, чтобы быть экспертами во всем, что связано с практическими рекомендациями. Используйте нас, хвалите нас, кричите на нас. Комментарий ниже и давайте поговорим! Вы также можете кричать на нас в Twitter или Instagram, вот наши профили.

Джонатон Кляйн: Twitter (@jonathon.klein), Instagram (@jonathon_klein)

Тони Маркович: Twitter (@T_Marko), Instagram (@t_marko)

Крис Тиг: Twitter (@TeagueDrives), Instagram (@TeagueDrives)

Рекомендуемые продукты

Почему Subaru до сих пор использует двигатели Boxer во всех своих машины ?

Источник: Subaru. Он был изобретен Карлом Бенцем в 189 г.7. Термин «контрадвигатель» использовался для описания системы привода, в которой два горизонтально расположенных противоположных цилиндра одновременно вращали один коленчатый вал. Источник: Auta 5p Известный как блок Contra, это был первый оппозитный двигатель в истории автомобилестроения, который использовался в различных устройствах, включая легковые автомобили, коммерческие грузовики и гоночные автомобили. По сравнению с рядными двигателями эта инновационная система привода давала несколько преимуществ. Каковы преимущества оппозитного двигателя? Высокая производительность Источник: Autoevolution Плоская форма и горизонтальный механизм оппозитного двигателя облегчают его совмещение с карданным валом и коробкой передач. Сила поршня передается непосредственно на коленчатый вал, коробку передач и колеса, при этом требуется меньше компонентов трансмиссии, чем в I- или V-образной конструкции. Таким образом, двигатель более эффективен, так как меньше мощности теряется в ведущих шестернях. Более стабильный Источник: Carthrottle.com Такты впуска и такты выпуска/сжатия эффективно уравновешивались соответствующим движением поршня противоположной стороны. Из-за двойного смещения коленчатого вала, из-за которого два цилиндра были несколько смещены внутри рамы двигателя с открытым верхом, это движение поршня стало возможным благодаря движению поршня. Благодаря такой компоновке оппозитный двигатель можно было спроектировать компактно и плоско. Нижний центр тяжести Двигатель Boxer, предназначенный для горизонтальной установки в моторном отсеке, обеспечивает более низкий центр тяжести. Этот уменьшенный центр тяжести приводит к улучшению баланса и устойчивости, а также к улучшенному контролю. Сейф Источник: Subaru Иногда сила столкновения тянет двигатель назад к водителю, травмируя водителя и пассажиров. Оппозитный двигатель низкий и плоский под передней кабиной. В случае аварии двигатель не причинит серьезных повреждений. Каковы недостатки оппозитного двигателя? Сложность Под двигателем части могут быть спрятаны. Кроме того, поскольку их головы обращены к машине, а не к открытому воздуху, для таких действий, как снятие свечей зажигания или головок, остается ограниченное пространство. Корпуса должны быть разделены, а не просто сдернуты основные крышки (как в рядных или V-образных). Источник: Somanyhourses Горизонтальное расположение цилиндров делает оппозитный двигатель широким и низким. При такой конструкции требуется уникальное и сложное шасси для аккуратной организации двигателя. Перепроектировать шасси не так просто, как может показаться; речь идет не только о размещении двигателя внутри, но и о характеристиках автомобиля на дороге. Увеличение мощности затруднено. Источник: YT: американо-японский механик TETSU! SHIGEHISA Automotive  Единственный способ увеличить мощность оппозитных двигателей — увеличить диаметр отверстий цилиндров. Если вы не можете увеличить ход цилиндра из-за слишком большой ширины, это усложняет построение моторного отсека. Когда двигатель «квадратный», то есть диаметр цилиндра больше, чем ход поршня в цилиндре, эффективность сгорания снижается. утечка Источник: oards.com Другие часто упоминаемые проблемы включают протекающие прокладки головки блока цилиндров (поскольку цилиндр расположен горизонтально, жидкость в цилиндре легче вытекает). Цилиндр изнашивается с одной стороны из-за горизонтального перемещения поршней под действием силы тяжести и так далее. Кто еще использует двигатели Boxer? Источник: Porsche Porsche, Subaru и Toyota — единственные производители автомобилей, выпускающие «боксеры». Porsche 911 всегда приводился в движение оппозитными двигателями, а нынешняя линейка имеет несколько оппозитных шестицилиндровых конфигураций на выбор. Все модели Porsche 718, включая 718 Boxster, 718 Cayman и 718 Spyder, оснащены оппозитными двигателями с четырьмя цилиндрами. кроме того, на каждый автомобиль Subaru устанавливается оппозитный двигатель Двигатели Subaru и оппозитные двигатели Subaru — единственный производитель автомобилей в мире, который использует оппозитные двигатели во всех своих автомобилях. Он есть у Forester, Impreza, Crosstrek, Outback, WRX/STI, Legacy и BRZ. Квартира,. 2,0-литровый турбированный оппозитный двигатель Subaru WRX второй год подряд выигрывает титул Wards 10 Best Engines. Subaru использует двигатель Boxer с 1966 года, и с тех пор он постоянно совершенствуется. Subaru заявила, что в будущем это не изменится. Их транспортные средства по-прежнему будут приводиться в движение двигателем. Subaru посвящен трансмиссии по трем причинам. Почему Subaru до сих пор использует двигатели Boxer во всех своих автомобилях? Согласно Subaru, основными причинами использования оппозитного двигателя во всех автомобилях Subaru являются: Источник:stitutionmotorssubaru.co.uk В своей горизонтально-оппозитной конфигурации двигатель Subaru Boxer улучшает управляемость, устойчивость и, в конечном счете, безопасность автомобиля. Прочность, надежность и легкий вес Хорошо, что поршни движутся в противоположных направлениях, так как они нейтрализуют инерцию друг друга. Хороший баланс вращения подразумевает меньшую вибрацию и резкость, меньший износ и, следовательно, большую долговечность, надежность и снижение стоимости владения. Страхование при столкновении Источник: IIHS Двигатель Boxer расположен ниже по сравнению с другими двигателями, поэтому он может быть направлен под пол салона. Таким образом, снижается риск травмирования пассажира при аварии. Мое мнение Что ж, есть много причин, по которым Subaru по-прежнему предпочитает оппозитный двигатель другим конфигурациям. Но на мой взгляд главная причина в брендинге, Subaru известна своим боксером с 1966 года, и он стал частью ее бренда. В дополнение к стоимости исследований и разработок. Создание нового двигателя с более традиционной конфигурацией стоило бы Subaru больше денег. Производитель утверждает, что его эффективность повысилась до такой степени, что он превосходит некоторые рядные четверки. Что такое оппозитный двигатель? – Журнал Auto Trends Каждый двигатель в той или иной степени имеет V-образную компоновку. Обычные рядные двигатели имеют угол ряда цилиндров, то есть угол между двумя соседними шатунами, равный 0 градусов, отсюда и название «рядный». Следовательно, мы можем найти 60-градусные V-образные двигатели, 90-градусные, 15-градусные в случае двигателей VR или 180-градусные. Ввиду простоты мы не упоминаем «180-градусные V-образные двигатели», упоминаем плоские двигатели. Однако оппозитные двигатели — это не то же самое, что оппозитные двигатели. Оппозитный двигатель действительно плоский двигатель; однако его порядок зажигания заставляет его противоположные поршни двигаться симметрично попарно. Если первый цилиндр находится в верхней мертвой точке, то и второй цилиндр. Следовательно, если первый цилиндр находится в верхней мертвой точке, то пара цилиндров третий-четвертый находится в нижней мертвой точке. Содержание Шум, вибрация и жесткость (NVH) Теперь у нас возникает очевидный вопрос: какая разница, плоские они или линейные? Удивительно, но эта конфигурация изменяет многие функции, как улучшения, так и недостатки. Значительное и заметное изменение касается характеристик шума, вибрации и жесткости. Оппозитный двигатель работает плавно и хорошо сбалансировано. Видя, как каждый поршень симметрично противоположен своей паре, если к одному из них приложить силу, то другой поршень также создаст аналогичную, но меньшую силу, действующую в противоположном направлении. Поэтому эти силы в основном компенсируют друг друга. Этот Porsche Cayman S 2014 года оснащен 3,4-литровым оппозитным шестицилиндровым двигателем. Более того, учитывая, что у двигателей четное количество цилиндров, каждая пара будет компенсировать друг друга, поэтому возникающая вибрация особо не заметна. Если мы говорим о оппозитной четверке, то у нас тоже нет никакого раскачивания, переводящегося в тонко работающий двигатель. Несмотря на это, у оппозитной шестерки или больше есть определенное раскачивающее движение, если смотреть сверху, и инженеры должны разработать некую форму противовеса в двигателе, чтобы противодействовать этому. Тем не менее, вибрация, создаваемая оппозитным двигателем, настолько незначительна, что противовесы не нужны, что также приводит к уменьшению вращающейся массы внутри двигателя (1). Нам еще предстоит обсудить шум, точнее знаменитый грохот боксеров. Помните, что мы описываем конкретный двигатель V-образного типа, поэтому каждая сторона имеет свой собственный клапанный механизм и более сложную конструкцию впускного/выпускного коллектора. Из-за 180-градусной компоновки конструкция выпускных коллекторов отличается от конструкции любого другого типа двигателя, в результате чего одна сторона короче другой. Таким образом, газы из каждого цилиндра будут проходить существенно разные расстояния, образуя своего рода слышимый промежуток между каждым ударом зажигания. Конструкция коллектора также проста по сравнению с теми, что используются в обычных двигателях V-образного типа или рядных двигателях, поскольку не нужно так сильно спускаться с распределительного вала на пол автомобиля, что также способствует уникальному звуку. См. также – Почему мой двигатель издает тикающий шум? Технические аспекты оппозитного двигателя Помимо шума, вибрации и жесткости, нам также необходимо учитывать технические особенности оппозитного или оппозитного двигателя. Расположение цилиндров так далеко друг от друга позволило инженерам разработать сотовую структуру вокруг двигателя, что позволило им отказаться от водяного охлаждения и выбрать воздушное охлаждение. Это привело к значительному упрощению конструкции двигателя, без водяного насоса или каналов охлаждающей жидкости внутри блока. Более того, такой короткий двигатель означал, что теперь над ним есть значительное пространство, достаточное для лучшей конструкции воздухозаборника, большего радиатора, большего пространства для дополнительных компонентов и, возможно, более изящного дизайна. И наконец, что не менее важно, расположение двигателя так близко к земле смещает центр тяжести автомобиля вниз, что приводит к улучшению динамических характеристик по всем направлениям. Недостатки оппозитных двигателей Оппозитные двигатели также имеют свои недостатки. Речь идет о V-образном двигателе и, следовательно, у него два распредвала, два впускных коллектора и минимум два коллектора. Вслед за этим двигатель имеет более сложную синхронизацию с несколькими частями, которые могут выйти из строя. Subaru Forester 2019 года оснащен 2,5-литровым оппозитным четырехцилиндровым двигателем. Изменение чего-либо, касающегося верхней части двигателя, является серьезной проблемой, поскольку двигатель обычно требует демонтажа с автомобиля. Расположение двигателя так низко к земле конкурирует с пространством подвески и карданным валом. Маслопроводы сложнее спроектировать и реализовать, то же самое можно сказать и о контуре охлаждающей жидкости. Множество мелких проблем для двигателя, который в настоящее время уникален (2). Оппозитные двигатели: Subaru и Porsche Лишь несколько производителей до сих пор используют оппозитные двигатели. В то время их использовало множество производителей, от первого Volkswagen Bettle, первого Fiat 500, Citroen 2CV до более поздних моделей Ferrari, таких как Ferrari Testarossa или Ferrari Berlinetta. В настоящее время у нас есть два основных разработчика оппозитных двигателей, Subaru и Porsche. Subaru производила оппозитные двигатели с первых лет своего существования. Их специализация — оппозитные двигатели, установленные спереди, с полноприводной компоновкой, как на знаменитой Subaru Impreza и нынешней Subaru Legacy. У Porsche, с другой стороны, похожая история, они использовали их с тех пор, как начали проектировать автомобили в конце 19-го века.40с. В настоящее время они не используют их так часто, зарезервировав их для Porsche Boxster/Cayman и Porsche 911, который использовал шестицилиндровые оппозитные двигатели с момента его первой разработки (3). Библиография (1) Субару. Инжиниринг. Основная технология, которая отличает нас от других. [Онлайн]. (2) Шрайбер, Стерлинг. Журнал моторостроителей. Boxer Engine: новая технология или умирающая мода? [Онлайн]. (3) Франклин, Алан. Нефтяной. Пройти двенадцать раундов в боксере Ferrari. [Онлайн]. Автор Последние сообщения Кристиан Пушкашу Кристиан Пушкашу начал любить автомобили и хотел стать «гонщиком» благодаря какой-то компьютерной игре, которая зажгла огонь почти два десятилетия назад. С тех пор он пришел в себя и решил, что стать автомобильным инженером более разумно, и получил такое образование в своей родной стране, Румынии.
