Как правильно выбрать автомобильный домкрат?

Как правильно выбрать домкрат для автомобиля?
Как выбрать домкрат? Мы ежедневно сталкиваемся с этим вопросом от наших клиентов. Сейчас на рынке Беларуси множество разновидностей домкратов разной ценовой категории. Ка выбрать домкрат именно для вашего автомобиля? В этой статье мы расскажем о том, как выбрать нужный вам домкрат, не потратив лишние деньги и быть уверенным в надежности покупаемого продукта.

Грузоподъемность!
Особое внимание хотим обратить именно на этот критерий при выборе домкрата, потому что от правильности выбранного вами домкрата зависит не только количество переплаченных вами денег, но также при неправильном выборе можно получить травму при эксплуатации и повредить автомобиль.
Эта характеристика указывает на максимально возможный вес поднимаемого груза, т.е. на поднятие какого веса рассчитан домкрат. Как правило грузоподъемность домкратов варьируется от 1 тонны до 50 тонн. Легковые автомобили, как правило, весят до 1800 кг, внедорожники до 2900 кг. Как выбрать домкрат? Приведем простой пример: Масса Volkswagen Polo примерно равняется 1200 кг, однако не стоит забывать про вещи которые могут находиться в салоне и багажнике автомобиля… Мы советуем добавить к весу 100-120 кг., т.е учитываем приблизительную массу в снаряженном виде это 1300- 1320 кг. Для такого легкового авто прекрасно подойдет домкрат грузоподъемностью 1,0 тонны до 2,0 тонн. Конечно, можно купить домкрат и с большей грузоподъемностью, но смысла в этом большого нет. Почему? Об этом подробнее далее…

Минимальная высота подъема!

При выборе высоты домкрата следует учитывать КЛИРЕНС вашего автомобиля и высоту выбранного вами домкрата в сложенном виде, однако при этом также не нужно забывать про вещи которые могут находиться в салоне и багажнике автомобиля, т.к. если вы будите в пути и ваш автомобиль будет загружен, то клиренс вашего авто измениться. Приведем пример на том же Volkswagen Polo, клиренс которого равен 170 мм. Для этого авто подойдет домкрат с высотой в сложенном виде от 100 мм. Как правило с небольшой высотой подхвата производители выпускают механические ромбические домкраты и гидравлические подкатные.

Максимальная высота подъема!

Под максимальной высотой подъема понимают расстояние между поверхностью на которой расположен домкрат до подхвата в верхнем рабочем положении. На рынке Республики Беларусь как правило представлены домкраты с максимальной высотой подъема 300-500 мм (30-50см), что достаточно для большинства автомобилей, которые эксплуатирует население.
В случае если есть необходимость поднять автомобиль на большую высоту следует использовать реечный домкрат, который имеет большую высоту подъема до 1450 мм.
Вес домкрата!
Вес домкрата также является важной составляющей при выборе. Если купить домкрат с небольшим весом, то говорить о его долгом сроке службы и безопасности не приходится, так как составные части домкрата будут менее прочными, они изготовлены из порошкового метала или пластика. Чем больше вес тем лучше. Тяжелые домкраты более долговечные и безопасные.

Тип Домкрата (привода):
Домкраты механические:
Домкраты механические ромбические это устройства с ручным приводом, предназначенные для поднятия грузов. Поднятие осуществляется плавно и на точно заданной высоте, а также мгновенное опускание груза при небольшом рабочем усилии. Имеет рукоятку при которой осуществляется подъем. Достаточно бюджетный вариант, подходит для легкового автотранспорта. Имеют компактный размер, удобны для хранения в багажнике авто.

Домкраты механические винтовые представляют собой устройство с телескопическим винтовым механизмом, предназначенным для поднятия грузов, позволяет осуществлять плавный подъём автомобиля и его установку на точно заданной высоте. Входящий в комплект удлинённый вороток позволяет работать с домкратом не нагибаясь, что весьма полезно для контроля высоты подъема. Имеют компактный размер в сложенном виде, удобны для хранения в багажнике авто.

Домкраты гидравлические:
Домкраты гидравлические подкатные позволяют осуществлять подкат и установку под груз, плавный подъем и точную остановку на заданной высоте. Имеют высокую устойчивость к перекосу и падению груза. Чаще всего используются для подъема грузов в гараже или автостанции.

Домкраты гидравлические бутылочные имеют гидравлический механизм, предназначенные для поднятия грузов на заданную высоту.Отличаются плавностью хода, надежностью и жесткостью конструкции. Гидравлические домкраты могут многократно усиливать движения человека и обеспечивать поднятие груза практически любого веса. Имеют компактный размер в сложенном виде, удобны для хранения в багажнике авто.

ИТОГ
Подводя итоги сделанных нами выводов, хотим сказать, что выбор домкрата дело индивидуальное, каждый сможет найти плюсы и минусы при эксплуатации.
Покупая домкрат следует обратить внимание на:
1. Грузоподъемность
2. Минимальную высоту подъёма и подхвата, учитывая клиренс вашего авто.
3. Максимальную высоту подъёма.
4. Вес домкрата
5. Тип привода.

Мы рады если, наша статья помогла вам разобраться в разновидностях домкратов.

Возврат к списку

Что такое домкрат и для чего нужен и как выбрать

Александр Расторгуев [razborkazapzap]

13.08.2020, Просмотров: 1035

Домкрат — незаменимый помощник каждого автомобилиста. Это устройство штатно оснащается к каждому автомобилю более 60 лет и позволяет на считанные минуты заменить поврежденное колесо в “полевых” условиях. На сегодняшний день существует множество домкратов, конструктивно отличающиеся друг от друга, и в этой статье я помогу вам определиться с выбором.

Что собой представляет домкрат

Домкрат поднимает и фиксирует транспортное средство на необходимой стороне. Благодаря этому можно осуществить шиномонтаж, произвести локальный ремонт ходовой части и диагностику, без применения ямы или подъемника. Кстати, домкрат можно применять в быту, если необходимо поднять что-то тяжелое. Выбрать домкрат сложно, если не разобраться в их конструкции, о чем далее пойдет речь.

О грузоподъемности домкрата

Наиболее важный аспект для выбора — рассчитанная грузоподъемность. Определится с выбором поможет информация о снаряженной массе вашей машины, плюс, для личной страховки, добавьте 500-1000 кг сверху. Итак, рекомендации:

• для автолюбителей, чья масса авто не превышает 1500 кг, подойдет ромбовидный домкрат с грузоподъемностью 2т, чего достаточно для краткосрочного вывешивания автомобиля;

• для автосервисов рекомендуются подкатные или пневмодомкраты высокого качества, способные долгое время удерживать вес авто. Обычно разница в грузоподъемности в 500-1000 кг не существенна по стоимости, поэтому я советую приобретать домкраты 4-5т, чего достаточно на случай обслуживания внедорожников и малой коммерческой техники;

• для грузовиков необходимы подъемные устройства с гарантированным объемом в 50 тонн, но учтите тот факт, что грузовое авто может быть загружено.

Пару слов о высоте охвата

Высотой охвата называется начальная величина домкрата в исходном положении. На это больше стоит обратить внимание владельцам авто с низким клиренсом. Для ясности понимания измерьте расстояние между дорогой и поддомкратником, добавьте 30-50 мм. Тоже самое касается и высоких машин, потому как домкрата попросту может не хватить для вывешивания колеса из-за высокого дорожного просвета и длинноходной подвески.

О максимальной высоте подъема

Личные предпочтения касаются того, что вам домкрат необходим просто для замены колеса или для осуществления ремонта, например с демонтажом КПП. Во втором случае, чем выше будет подъем домкрата, тем удобнее для вас. Также, если колесо попадает в глубокую яму или люк, с большой высотой подъема вы с легкостью поднимите колесо на уровень поверхности дороги.

О видах домкратов

Домкраты делятся на четыре главных типа:

• реечный;

• рычажно-винтовой;

• подкатной;

• ромический.

О реечных домкратах

В конструкции применен металлоемкий и прочный материал, грузоподъемность до 3.5т. Роль несущего элемента играет зубчатая рейка, вдоль которой двигается храповик. Благодаря конструкции удается осуществлять подъем и в горизонтальной плоскости. Реечный домкрат бывает одно-двух или трехступенчатым, это зависит от грузоподъемности.

О достоинствах:

• подъем авто более чем на 1 метр;

• низкий подхват, позволяющий поднять машину с земли, что очень ценится на бездорожье.

О недостатках:

О рычажно-винтовом

Представляет собой устройство из нескольких рычагов, силового винта и ручки. Грузоподъемность редко превышает 1 тонну. Такой домкрат делится на два вида:

• классический — применяется два рычага, которые при вращении ручки меняет их угол, соответственно авто поднимается или опускается; конструктивный недостаток заключается в хрупкой конструкции и большом усилии на рычаг;

• комбинированный — представляет собой рычажно-винтовой и ромбовидный домкрат. Имеет такие же недостатки, зато его габариты позволяют занимать меньше места в багажнике, что немаловажно для городских малолитражек.

О подкатных домкратах

По личному опыту это самый удобный домкрат, благодаря продуманной конструкции, функционалу и начальному подъему в 2 тонны. Представляет собой усовершенствованную версию классического гидродомкрата только с длинным рычагом для легкого подъема. Применяется для легковых и грузовых авто, главное достоинство — широкий упор и удобство использования, возможность поднимать авто за мост или раму.

О достоинствах:

О недостатках:

Ромбический домкрат

Наиболее распространенный тип домкратов, который встречается в магазин автотоваров, также ими оснащается большинство легковых автомобилей. Грузоподъемность варьируется от 700 до 2200 кг. Называется так домкрат, потому как применены 4 рычага, соединенные в форме ромба.

О достоинствах:

• стоимость;

• возможность выбрать из множества производителей;

• удобство использования;

• площадь опоры обеспечивающая устойчивость.

О недостатках:

Как выбрать необходимый домкрат

Пользуйтесь следующим руководством перед покупкой домкрата:

• максимальная масса подъема — добавьте к этой величине 500 кг;

• высота подъема — до 500 мм;

• высота подхвата должна быть меньше клиренса авто, чтобы на любой поверхности было удобно установить домкрат;

• тип работы — механический, гидравлический или пневматический — для повседнева подойдет механический;

Все об автомобильных домкратах и ​​подставках

Задайте вопрос, получите ответ как можно скорее!

☰

×

ЗАПРОСИТЬ ЦЕНУ

Практически каждый хоть раз в жизни менял шину. В то время как запасное колесо признано необходимостью, вторым наиболее важным инструментом для работы является домкрат. Без него невозможно поднять транспортное средство с земли.

Домкраты и домкраты предназначены не только для замены шин. Они также могут в кратчайшие сроки превратить любое помещение в автомобильную мастерскую, что позволит пользователям (и механикам) выполнять техническое обслуживание и ремонт автомобиля прямо на подъездной дорожке.

Домкраты и подставки чрезвычайно безопасны и надежны, если они используются правильно и используются домкрат и подставка, соответствующие массе автомобиля.

Описание домкратов и подставок

Домкраты

Автомобильный домкрат использует мощность гидравлики для подъема части автомобиля, позволяя пользователю заменить шину или выполнить ремонт или техническое обслуживание. Домкраты бывают разных типов и весовых категорий. Выбор правильного типа домкрата для выполняемой работы имеет ключевое значение не только для безопасности механика, но и для автомобиля.

Почти каждый новый проданный автомобиль поставляется с домкратом в качестве стандартного инструмента для замены колеса. Хотя эти домкраты, безусловно, подходят для подъема автомобиля на несколько дюймов над землей для замены колеса, для более глубоких работ требуется второй домкрат или домкратные подставки.

Всегда нужно быть осторожным при использовании домкрата. Если автомобиль, который необходимо поднять, весит 2 тонны, используйте домкрат, рассчитанный не менее чем на 2,5 тонны. Никогда не используйте домкрат на автомобиле, грузоподъемность которого превышает его номинальную мощность.

Подставки для домкрата

Подставки для домкрата имеют форму башни или треноги и предназначены для поддержки веса поднятого автомобиля. Их следует размещать под осью или рамой автомобиля, чтобы обеспечить дополнительную опору приподнятому автомобилю.

После того, как автомобиль поднят домкратом, стойки устанавливаются на место, и автомобиль опускается на них. На домкратных стойках имеются седловидные вершины, предназначенные для поддержки оси автомобиля. Подставки следует использовать только на твердых и ровных поверхностях и только для транспортных средств, вес которых не превышает грузоподъемности подставок.

Подставки доступны в различных типах и классифицируются по максимальной высоте и грузоподъемности. В большинстве случаев высота домкрата выражается в дюймах, а грузоподъемность — в тоннах.

Подставки для домкратов обычно продаются парами и чаще всего используются с напольными домкратами. Высота подставки обычно колеблется от 13 до 25 дюймов, но может достигать 6 футов. Грузоподъемность может варьироваться от 2 тонн до 25 тонн.

Подставки домкрата в основном используются для ремонта или технического обслуживания, обычно они не используются для замены шины.

Различные типы домкратов

Напольный домкрат

Напольный домкрат является наиболее распространенным типом домкрата, используемого для технического обслуживания и ремонта. Их легко перемещать и размещать именно в том месте, которое необходимо поднять. Напольный домкрат состоит из низко расположенного блока с четырьмя колесами и длинной рукояткой, которую пользователь нажимает, чтобы управлять гидравлической подъемной частью домкрата. Седло домкрата представляет собой круглый диск, соприкасающийся с автомобилем.

Низкий профиль базового блока позволяет легко маневрировать. Рукоятку необходимо повернуть по часовой стрелке, чтобы закрыть клапан, прежде чем нажимать на рукоятку, чтобы поднять домкрат. Рукоятка поворачивается против часовой стрелки, чтобы открыть клапан и опустить седло домкрата.

Домкраты — это рабочие лошадки сообщества домкратов, и они чрезвычайно полезны при выполнении работ, требующих, чтобы механик забрался под автомобиль.

Ножничный домкрат

Ножничный домкрат — это тип домкрата, который у большинства людей есть в багажнике автомобиля. Он использует винтовой механизм для создания подъемной силы. Основным преимуществом этого типа домкрата является его небольшой размер и портативность.

Домкрат помещается под место, которое нужно поднять, и винт поворачивается с помощью рукоятки, чтобы поднять или опустить автомобиль. Во многих случаях ручкой будет монтировка, входящая в комплект автомобиля.

В большинстве случаев домкрат, входящий в комплект поставки автомобиля, предназначен для установки на специальные точки подъема автомобиля. Если требуется замена, убедитесь, что она подходит для автомобиля и имеет соответствующую грузоподъемность.

Гидравлический бутылочный домкрат

Этот бутылкообразный домкрат использует гидравлическое давление для подъема тяжелых транспортных средств и другого крупногабаритного оборудования. Эти домкраты обладают высокой грузоподъемностью и должны использоваться на твердой и ровной поверхности. Рычаг вставляется и накачивается, чтобы поднять автомобиль.

Несмотря на то, что бутылочные домкраты имеют большую грузоподъемность и довольно портативны, им не хватает мобильности напольного домкрата, и они недостаточно устойчивы для использования на обочине дороги, что делает их менее чем идеальными для замены шин.

Как и в случае со всеми домкратами, перед использованием проверьте грузоподъемность бутылочного домкрата в зависимости от веса автомобиля.

Домкрат Hi-Lift

Это специальный домкрат, который используется для поднятия транспортных средств или внедорожников. Эти домкраты в основном используются в условиях бездорожья или там, где пересеченная местность ограничивает использование других типов домкратов.

Домкраты Hi-lift часто имеют большую грузоподъемность, рассчитанную на нагрузку до 7000 фунтов, и могут поднять автомобиль на высоту до пяти футов. Обычно они имеют длину от 3 до 5 футов и могут весить до 30 фунтов, что делает их непригодными для перевозки в обычном автомобиле.

Различные типы подставок

Материал подставки

Подставки под домкрат не сильно различаются, но материал, из которого они сделаны, может иметь большое значение.

Небольшие и легкие стойки, как правило, изготавливаются из алюминия или легкой стали. Стойки домкрата для большегрузных автомобилей должны быть изготовлены из чугуна или стали.

Фиксированная высота

Эти стенды имеют фиксированную высоту, что дает им преимущество в отсутствии движущихся частей, которые могут выйти из строя. Однако их нельзя отрегулировать, поэтому они не так универсальны и не очень портативны. Эти стойки чрезвычайно надежны и долговечны, и если они используются только в одном месте с одним и тем же транспортным средством, они являются отличным выбором.

Регулируемая высота

Регулируемые подставки позволяют регулировать высоту. Наиболее распространенным типом является подставка для штатива с центральной стойкой с выемкой для регулировки высоты. Высота регулируется с помощью прилагаемого храповика.

Регулируемые домкраты для тяжелых условий эксплуатации часто используют стальной штифт, который вставляется в отверстия в центральной стойке. Подставки высокого качества поставляются со второй английской булавкой.

Последний тип подставок с регулируемой высотой называется вращающейся подставкой, и пользователь должен поворачивать центральную стойку по часовой стрелке, чтобы поднять высоту, и против часовой стрелки, чтобы опустить ее.

Советы по безопасности

Домкраты и подставки очень безопасны при правильном использовании, но есть несколько советов по безопасности, которых следует придерживаться:

• Обратитесь к руководству по эксплуатации, чтобы узнать о рекомендуемых точках подъема и опоры на автомобиле.

• Домкрат следует использовать только для подъема автомобиля с земли. Чтобы удерживать его на месте, следует использовать подставки домкрата.

• Всегда используйте домкраты при работе под автомобилем, никогда не заходите под автомобиль, который поддерживается только домкратом.

• Всегда блокируйте колеса, прежде чем поднимать автомобиль домкратом. Это удержит его от скатывания. Кирпичи, противооткатные упоры или деревянные клинья подойдут.

• Домкрат и подставки следует использовать только на ровной поверхности.

• Перед тем, как автомобиль будет поднят домкратом, автомобиль должен быть припаркован и стояночный тормоз включен.

• Аккуратно встряхните автомобиль, когда он стоит на домкратах, чтобы убедиться, что он надежно закреплен, прежде чем погрузиться под автомобиль.

Автомобильные домкраты

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш Условия использования подробнее

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение непосредственно перед бронированием.

Механик со стажем?

Зарабатывайте до

$70/час

Подать заявку

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Как правильно использовать напольный домкрат и подставки

Домкрат Подставки для домкрата (https://www.yourmechanic.com/article/how-to-buy-a-good-quality-jack-stand) — это важные инструменты, которые удерживают автомобиль после использования напольного домкрата ( https://www.yourmechanic.com/article/how-to-buy-a-good-quality-car-jack), например ножничный домкрат или гидравлический домкрат, для подъема автомобиля. Как только автомобиль будет достаточно поднят, чтобы поместиться…

Что означает сигнальная лампа режима домкрата?

Сигнальная лампа режима домкрата сообщает вам, когда ваш автомобиль подвешен на определенной высоте, что может облегчить его обслуживание или ремонт.

Как использовать автомобильные домкраты и подставки

Автомобильные домкраты и подставки поднимают автомобиль, чтобы можно было заменить автомобильные шины или получить доступ к труднодоступным частям автомобиля для обслуживания.

Похожие вопросы

У меня спустило колесо, а точка домкрата заржавела.

Привет. Если вы посмотрите примерно от шести дюймов до фута за точкой домкрата, кузов автомобиля находится там и достаточно безопасен, чтобы использовать его в качестве точки домкрата для автомобиля. Автомобильный домкрат может не подойти…

Сколько и какого размера стойки домкрата

Привет.

Ремонт дроссельной заслонки своими руками

Когда и почему нужно проводить восстановление дроссельной заслонки?

Дроссель является главным узлом системы впуска двигателя. Он отвечает за дозирование воздуха, попадающего в силовой агрегат для создания смеси из воздуха и горючего, необходимой для обеспечения движения транспортного средства.

Данный механизм не требует к себе большого внимания в вопросе обслуживания, однако ввиду особенностей расположения на заслонку с разных сторон оседают различные загрязнения. Со стороны системы вентиляции картерных газов на пластину попадают газы, смешанные с частицами смазочной жидкости. Они образуют на деталях вязкую пленку, препятствующую нормальному движению заслонки.

С другой стороны на пластину и тело дросселя попадает пыль и прочие загрязнения.

Также, если автомобиль работает на контрафактном топливе, которое выпадает в осадок, степень загрязнения дросселя увеличивается.

Большинство неполадок в работе системы впуска связано именно с загрязнением дроссельной заслонки.

На автомобилях, пробег которых превышает сотню тысяч километров, часто наблюдается истирание дроссельной заслонки. Это происходит из-за возникновения осевого люфта.

Понять, что необходим ремонт дросселя, можно по следующим признакам:

• Нестабильность оборотов в режиме холостого хода
• Потряхивание автомобиля при езде на низкой скорости и невысоких оборотах
• Медленное реагирование транспортного средства на нажатие или отпускание педали газа
• Трудности с запуском двигателя
• Неконтролируемые остановки двигателя – он «глохнет» на светофорах и в подобных ситуациях

При наличии таких признаков или по достижении 50 тысяч километров пробега рекомендуется провести восстановление дроссельной заслонки.

Ремонт дроссельной заслонки: основные этапы

Самостоятельный ремонт дроссельной заслонки включает в себя ее демонтаж, чистку, устранение зазора, установку на место и адаптацию.

Некоторые автолюбители предпринимают попытки очистки дроссельной заслонки без ее демонтажа. Однако эта идея не оканчивается успехом, так как качественного удаления загрязнений и восстановления дроссельной заслонки при таком подходе не добиться.

После снятия дроссельного узла приступают к его очистке. Для этого подготавливают специальный очиститель, ветошь (подойдут также салфетки или ткань), перчатки, емкость (если очиститель не в аэрозольном баллоне).

Чистка дросселя

Загрязнения на дросселе относятся к трудноудаляемым. Для эффективного и неагрессивного для поверхности пластины удаления масляно-грязевой пленки и нагара разработаны специальные составы – очистители для дроссельных заслонок.

Одним из качественных и хорошо работающих составов для обработки дросселя является материал, который содержится в наборе MODENGY для очистки дроссельной заслонки и нанесения покрытия. Он разработан для самостоятельного ремонта дроссельной заслонки и получил хорошие отзывы от автолюбителей.

Очистители в аэрозольном баллоне наносятся методом распыления из удлиненной насадки. Мощная струя помогает наиболее эффективно снять загрязнения с поверхности деталей.

Очистители в банках либо наливаются в емкость, в которую помещен дроссель, либо наносятся на салфетку для обработки деталей.

Использование составов осуществляется до тех пор, пока на дросселе не останется никаких следов. После обработки деталей рекомендуется оставить на них очиститель на несколько минут для более эффективной очистки.

После чистки заслонки

Следующим этапом после чистки дроссельной заслонки является ее осмотр на наличие люфта.

Нагар и отложения могут скрывать зазор между пластиной и корпусом дросселя, через который на холостом ходу и малом угле открытия пластины в систему будет поступать лишний воздух.

Необходимо осмотреть место соприкосновения краев заслонки с корпусом. Если невооруженным глазом виден просвет, значит нужно устранять зазор.

Также при осмотре дросселя после его чистки можно заметить остатки старого заводского покрытия характерного темно-серого цвета (из-за наличия дисульфида молибдена). Если оно повреждено, также необходимо осуществить нанесение антифрикционного покрытия, даже если зазор не успел образоваться.

Дело в том, что заводы-изготовители наносят на участок контакта пластины и корпуса дросселя защитное покрытия, снижающее износ деталей. По мере эксплуатации механизма слой может изнашиваться либо пленку намеренно удаляют при очистке дросселя, путая ее с нагаром.

Инструкцию по нанесению антифрикционного покрытия на детали дроссельного узла вы можете посмотреть в видеоролике ниже.

Если работы были выполнены правильно, то на заслонке образуется тонкий слой темно-серого цвета, пластина двигается плавно и без заеданий.

Применение покрытия дает следующие преимущества:

• Снижение износа контактирующих поверхностей
• Повышение герметичности заслонки за счет заполнения зазора
• Увеличение чувствительности заслонки, реагирование на движение педали газа осуществляется гораздо быстрее
• Снижение отложений на заслонке, они проскальзывают благодаря гладкой текстуре защитного слоя

Заменять антифрикционное покрытие на герметик или шпатлевку с целью экономии не рекомендуется. В лучшем случае узел ждет быстрый износ, в худшем – отколовшиеся частицы материалов попадут в камеру сгорания.

Неисправности дроссельного узла могут быть связаны не только с дроссельной заслонкой. Проблема может находиться в датчике положения дроссельной заслонки.

Его работоспособность проверяют при помощи тестера. Если его стрелка двигается рывками, то датчик необходимо заменить.

В случае, если чистка, восстановление покрытия и замена датчика не помогли, то следует обратиться в сервисный центр.

Однако, как показывает практика, ремонт дроссельной заслонки, включающий вышеуказанные этапы, практически всегда позволяет восстановить работоспособность системы впуска силового агрегата.

Система дроссельной заслонки. Дроссельная заслонка – назначение, типы приводов, устройство и принцип работы. Электронный дроссель в наши дни

Заголовок

Дроссельная заслонка – это конструктивный элемент топливной системы автомобиля с бензиновым двигателем внутреннего сгорания, регулирующий поступление воздушных масс и образование воздушно-топливной смеси. Этот элемент впускной системы находится между коллектором и воздушным фильтром. Дроссель – одна из основных составляющих системы питания автомобиля.

Как только неисправный узел корпуса дроссельной заслонки будет заменен новым, ваш автомобиль снова начнет плавно снова без колебаний. И если ваше тело дроссельной заслонки становилось все хуже и не выполнялось в течение долгого времени, уровень производительности, который восстанавливается, будет не чем иным, как освежающим!

Обслуживание корпуса дроссельной заслонки — очистка корпуса дроссельной заслонки и протирка отверстия и дроссельной заслонки. Обслуживание важно для обеспечения бесперебойной, эффективной и безопасной работы автомобиля. Дроссель управляет потоком жидкости и может увеличивать или уменьшать мощность двигателя. Он не контролирует мощность или скорость двигателя, как думают многие люди. Во время технического обслуживания дроссельной заслонки техник очищает или вытирает отверстие и дроссельную заслонку.

Дроссельная заслонка – своего рода воздушный клапан, позволяющий контролировать давление в системе. Если клапан открыт – уровень давления стремится к атмосферному, а при закрытом, – снижается, приближаясь к вакууму. Таким образом, дроссельная заслонка регулирует еще и работу вакуумного усилителя тормозной системы. А это значит, что чем меньше угол открытия клапана, тем ниже обороты.

Когда это будет сделано, и скорость воздуха будет проверена и отрегулирована, датчик выполняет простоя, который управляется компьютером. Если это правильно сделано, автомобиль должен работать в режиме ожидания, как если бы он был новым. Этот уголь и осадок очищаются во время обслуживания корпуса дроссельной заслонки. Насколько хорошо двигатель работает примерно через год после службы, определяется тем, как начинается автомобиль, насколько он простаивает, когда он холодный или теплый, и когда работают такие аксессуары, как кондиционер и отопление.

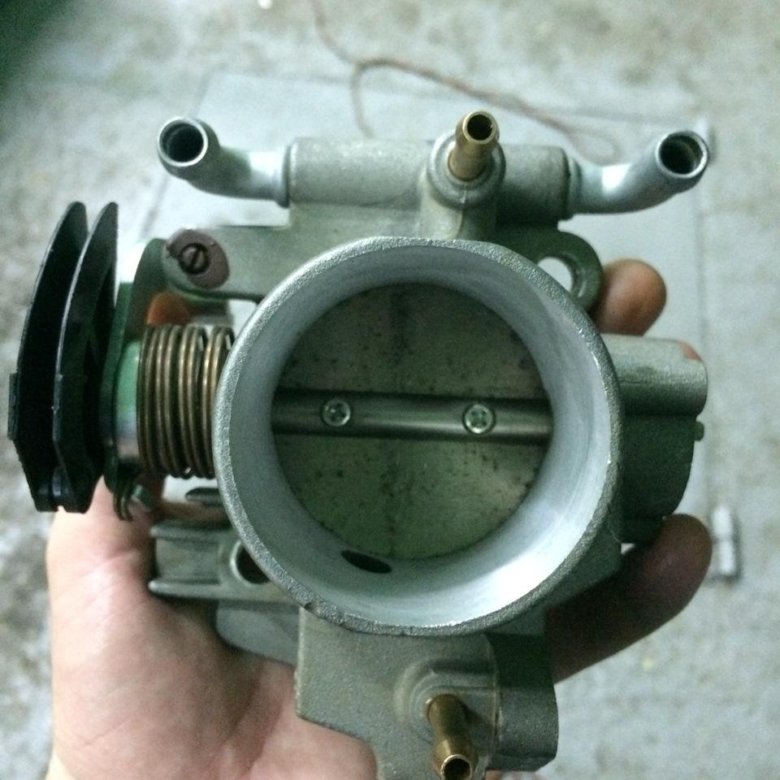

Устройство дроссельной заслонки

Дроссельная заслонка – круглая пластина, имеющая способность вращаться на 90 градусов вокруг себя – это цикл от открытия и до закрытия. Находится она в корпусе, содержащим:

• Привод – механический или электрический;
• Датчик положения – потенциометр дроссельной заслонки;
• Регулятор холостого хода.

В совокупности все эти составляющие образуют дроссельный узел или блок дроссельной заслонки.

Углерод и осадок будут также влиять на то, как автомобиль начинает с полной остановки. Сервис, такой как это, будет поддерживать чистый клапан, который управляется компьютером, чистым. Если он оставлен грязным и покрыт углеродом, его придется заменить, и такая замена может быть дорогостоящей.

Дроссельная заслонка с механическим приводом

Важной частью двигателя является корпус дроссельной заслонки, который является частью системы впуска воздуха. Система впуска воздуха увеличивает количество кислорода, используемого для сжигания топлива. Вы можете либо получить, либо потерять электроэнергию с помощью системы впуска воздуха в зависимости от танка транспортного средства. Корпус дроссельной заслонки является частью этой системы впуска воздуха. Хранение корпуса дроссельной заслонки в хорошем рабочем состоянии будет поддерживать работу автомобиля без дорогостоящих происшествий.

Корпус заслонки устроен довольно непросто. Ведь сам он входит в состав системы охлаждения. Именно дроссельный узел открывает каналы, по которым циркулирует охлаждающая жидкость. Оснащение корпуса специальными патрубками, связанными с вентиляционной системой и системой улавливания паров топлива, делает конструкцию еще более сложной. Следует подробнее изучить эту систему.

Важность обслуживания тела дроссельной заслонки

Тщательное и регулярное обслуживание корпуса дроссельной заслонки будет держать выбросы от выхлопной системы двигателя под контролем. Существует также повышенный звук, когда дроссель подается с помощью ускорителя. Если автомобиль работает на более низких скоростях, из двигателя больше шума. Однако на более высоких скоростях двигатель становится очень шумным. Эти два утверждения делают обслуживание корпуса дроссельной заслонки важным само по себе, поскольку это делает автомобиль более экологически чистым.

Регулятор холостого хода

При помощи регулятора холостого хода, поддерживается необходимая частота вращения коленчатого вала, при абсолютно закрытой заслонке. К примеру, если мотор нагревается или увеличивается нагрузка, к процессу подключается дополнительное оборудование.

Очень важно регулярно обслуживать корпус дроссельной заслонки, чтобы избежать высокой стоимости замены. Стоимость обслуживания корпуса дроссельной заслонки или замена корпуса дроссельной заслонки варьируется в зависимости от года, модели и модели автомобиля. Но, независимо от того, что в этом году, модель или сделать может быть, замена не является недорогой. Исключая затраты на замену корпуса дроссельной заслонки на данный момент, что, возможно, еще более важно, состоит в том, чтобы регулярно обслуживать корпус дроссельной заслонки, чтобы ваш автомобиль работал плавно и эффективно.

Устроен регулятор следующим образом: корпус, куда крепится шаговый электрический мотор, соединенный с конусной иглой. Во время работы мотора на холостых оборотах, игла как поршень, регулирует площадь сечения воздушного канала.

Привод

Приводы бывают двух видов – механический и электрический. Отличие их только в принципе работы. Механический устроен гораздо проще и связан с педалью газ при помощи стального троса. Электрический же не имеет связи с газом напрямую. Как же тогда происходит регуляция? Здесь на помощь приходит потенциометр дроссельной заслонки. Этот специальный датчик связывается с блоком управления двигателем, и котроллер подает нужный сигал.

Хотя дроссельная заслонка является основным способом управления потоком воздуха через корпус дроссельной заслонки, эти компоненты иногда включают в себя дополнительные клапаны или пути для потока воздуха. В дополнение к этим основным компонентам корпуса дроссельной заслонки обычно также включают датчик положения дроссельной заслонки. Этот компонент обычно расположен на основном корпусе корпуса дроссельной заслонки напротив дроссельной заслонки, что позволяет механически подключать его к дроссельной пластине.

Как работает дроссельная заслонка?

Некоторые дроссельные элементы прикреплены непосредственно к датчику массового воздушного потока, но эти датчики иногда располагаются рядом с коробкой. Органы дроссельной заслонки управляют воздушным потоком, позволяя водителю манипулировать дроссельным клапаном.

Потенциометр

Иными словами, потенциометр изменяет угол открытия заслонки и тем самым воздействует на контроллер. При закрытой заслонке напряжение не превышает 0,7 В, а при полном открытии достигает 4В. Так и происходит контроль подачи топлива.

Корпуса дроссельной заслонки работают, предоставляя водителю транспортного средства способ контролировать количество воздуха, протекающего через систему впуска в любой момент времени. Хотя педаль акселератора часто упоминается как педаль газа, и в наших умах укоренены такие фразы, как «шаг на газ», ускоритель фактически контролирует поток воздуха в двигатель.

Когда вы нажимаете на педаль акселератора, происходит одна из двух вещей. В большинстве случаев механическая связь между педалью и корпусом дросселя тянет за дроссельную пластину, что заставляет ее открываться. В автомобилях с электронным управлением дроссельной заслонкой это то же самое происходит, но электродвигатель открывает дроссель вместо механической связи. Когда это произойдет, увеличенное количество воздуха может проходить во впускной коллектор двигателя, а датчик массового воздушного потока передает эту информацию в блок управления двигателем.

Если дроссельная заслонка перестала реагировать на импульсы, исходящие от датчика положения, могут возникнуть такие поломки как:

• Плавающие обороты при работе двигателя. Повышенные обороты холостого хода;
• Глохнет двигатель, при переключении на нейтральную передачу;
• Неконтролируемый расход топлива;
• Двигатель работает вполсилы;
• Горит лампочка CHEK- проверьте, правильно ли работает дроссельная заслонка.

Как устранить проблему

Если вы заподозрили, что дроссельная заслонка неисправна – нужно проверить весь узел, куда она крепится. Для этого точно соблюдайте следующий алгоритм:

Как отличается инъекция тела дросселем?

Это типичный корпус дроссельной заслонки, включая дроссельную заслонку, вакуумные соединения и датчики. Большинство современных бензиновых двигателей внутреннего сгорания используют прямое впрыскивание, но за многие годы использовалось много других видов впрыска топлива. Один тип, который не встречается так часто, как он когда-то был, представляет собой одноточечную инъекцию. Эти системы также называются «дроссельной заслонкой», потому что есть только один топливный инжектор, и он находится внутри корпуса дроссельной заслонки.

1. Отсоединить аккумуляторную минусовую клемму.
2. Необходимо слить жидкость из системы охлаждения.
3. Откинуть шланги от дроссельного узла.
4. Убрать трос привода заслонки.
5. Освободить потенциометр от колодок и регулятора холостого хода.
6. Снять дроссельный узел.
7. Проверить в каком состоянии прокладка дроссельной заслонки и остальные элементы узла.
8. При необходимости заменить некоторые составляющие или же весь узел.
9. Собрать конструкцию в обратном порядке.

Это сочетает подачу топлива и воздуха в один компонент, аналогичный функциональности карбюраторов. Корпуса дроссельной заслонки в этих системах аналогичны тем, которые используются в других, более современных системах впрыска топлива, кроме того, что они имеют встроенные топливные форсунки.

Когда тело дроссельной заслонки ухудшается, есть несколько разных общих точек отказа. Хотя они могут выйти из строя механически, для внешних частей и датчиков гораздо чаще происходит плохо. Конкретная диагностическая процедура зависит от проблемы, с которой вы столкнулись, поскольку существует множество различных компонентов, которые могут выйти из строя.

После того, как вы установили узел на место, необходимо проверить герметичность системы охлаждения, куда вы снова залили жидкость. Не должно быть капель и потеков.

Регулировка заслонки

Для того чтобы дроссельная заслонка работала как часы, ее датчик периодически нужно подстраивать. Для этого выполняется несколько простых действий:

Коксование может привести к проблемам на холостом ходу и другим проблемам к прилипающей или частично заблокированной дроссельной пластине. Одна из распространенных проблем с корпусами дроссельной заслонки называется «коксование». Это проблема, когда на дроссельной пластине или внутри отверстия находится грубый, черный осадок, и это может привести к чему-либо от грубого холостого хода до состояния жесткого старта. Во многих случаях эту проблему можно устранить, просто очистив остаток от дроссельной заслонки и отверстия, хотя могут потребоваться меры предосторожности.

1. Отключается зажигание, дабы перевести клапан в положение закрыто.
2. Обесточивается разъем датчика.
3. Регулируется датчик, при помощи щупа размером 0,4 мм, расположенным между винтом и рычагом.

Для проверки исправности датчика измеряется уровень напряжения с помощью омметра. Если напряжение обнаружено – датчик следует заменить. При обратной ситуации можно продолжать регулировать датчик.

Некоторые корпуса дроссельной заслонки покрыты материалами, которые могут быть удалены жесткими растворителями, поэтому очистка корпуса дроссельной заслонки может фактически повредить его, если вы не будете осторожны. Корпус дроссельной заслонки является частью системы впуска воздуха. Он контролирует поток воздуха в двигатель, который контролирует мощность и скорость двигателя. Он расположен между воздухозаборным шлангом и впускным коллектором. Когда вы наступаете на педаль акселератора вашего автомобиля, открывается дроссельная заслонка в дроссельной заслонке, чтобы обеспечить большее количество воздуха в впускном коллекторе — отсюда и фраза «широко открытая дроссельная заслонка».

Для этого заслонка вращается до того момента, пока вы не увидите те самые показатели, которые прописаны в паспорте авто. Не забудьте проверить после регулировки плотность закрученных болтов и гаек, во время процесса они могли раскрутиться.

Как известно, топливная система автомобиля – это его жизнеспособность. Если она хоть немного нарушена, машина может вас неприятно удивить в самый неподходящий момент. Если из строя выйдет дроссельная заслонка или другой элемент узла, то последствия могут быт плачевными. Поэтому куда лучше, не скупиться на автомобильную диагностику, при возникновении малейших подозрений на неисправность. Помните – безопасность на дороге превыше всего.

Дроссельная заслонка в карбюраторе

Затем система впрыска топлива добавляет больше топлива, чтобы соответствовать увеличению объема воздуха. Когда педаль возвращается в верхнее положение, поворотный клапан закрывается и эффективно дросселирует, или «дросселирует», поток воздуха. Так что на самом деле вы могли бы называть педаль газа воздушной педалью.

Регулировка дроссельной заслонки

В старых автомобилях дроссельный клапан контролировался непосредственно кабелем, который был прикреплен к ускорителю. В эти дни органы дроссельной заслонки электронным образом управляются компьютером транспортного средства. Компьютер посылает сигнал на электродвигатель, чтобы открыть дроссельный клапан. Тем не менее, принцип остается тем же самым — откройте дроссель, чтобы впустить больше воздуха и двигаться быстрее.

Мы расскажем о том, что такое дроссельная заслонка (ДЗ), то, как она устроена и как ее грамотно отрегулировать. От того, как функционирует этот элемент топливной системы, зависят характеристики транспортного средства, одной из которых является расход топлива.

Проблемы с корпусом дроссельной заслонки приводят к тому, что дроссель подает слишком много воздуха или слишком мало. Слишком много воздуха вызывает вздымание двигателя и сильное холостой ход. Слишком маленький воздух вызывает медленное или неравномерное ускорение и иногда затормаживает. Проблемы с корпусом дроссельной заслонки также могут снизить расход топлива.

Устройство привода дроссельной заслонки

Корпус дроссельной заслонки может засориться от накопления углерода от выхлопных газов двигателя и любой грязи, которая проскальзывает мимо вашего воздушного фильтра. Часто вы можете решить эту проблему, очистив узел корпуса дроссельной заслонки растворителем. Также возможно, чтобы дроссельный клапан постепенно износил корпус дроссельной заслонки. Пространство, которое изнашивается, затем пропускает больше воздуха.

ДЗ является элементом топливной системы двигателя, работающего на бензине. Основная задача ее заключается в дозированной подаче воздуха, подающегося в цилиндры двигателя внутреннего сгорания, и формирования топливной смеси. Устанавливается этот элемент после воздушного фильтра и перед впускным коллектором.

Внешний вид дроссельной заслонки

Некоторые проблемы с корпусом дроссельной заслонки возникают из-за проблем с двигателем корпуса дроссельной заслонки. Двигатель может застрять в открытом или закрытом положении. Иногда электрические контакты электродвигателя развиваются нарастанием или изношены и действуют так, как если бы дроссель был широко открыт или полностью закрыт, когда это не так. Это может привести к многим из упомянутых выше симптомов. В некоторых случаях, когда двигатель является корнем проблема, вы можете заменить двигатель самостоятельно.

Типы приводов дроссельных заслонок

Выполняющий работу с некоторым предыдущим опытом, безусловно, может заменить сборку корпуса дроссельной заслонки. Во-первых, вам необходимо отделить воздухозаборный шланг от корпуса дроссельной заслонки автомобиля или грузовика. Затем вам нужно будет удалить другие шланги из корпуса дроссельной заслонки. Затем снимите датчики, такие как клапан управления холостым воздухом и датчик положения дроссельной заслонки. Если дроссель управляется кабелем, отделите кабель. Если ваше транспортное средство оснащено электронной технологией управления дроссельной заслонкой, а не вышеупомянутой механической связью, отсоедините жгут проводов от двигателя корпуса дроссельной заслонки.

Фактически ДЗ используется как воздушный перепускной клапан. Если она находится в открытом положении, то никакого избыточного давления во впускной системе нет. Если же заслонка закрывается, то в системе формируется отрицательное давление.

Есть два основных способа управления дроссельной заслонкой:

1. механический;
2. электрический.

Рассмотрим оба варианта работы механизма.

Механика

Таким вариантом привода награждают автомобили бюджетной категории. Так производитель снижает стоимость машины для покупателя. Принцип работы дроссельной заслонки с механикой достаточно прост: осуществляется прямое управление ДЗ через педаль акселератора посредством стального гибкого троса.

Механический привод ДЗ

Составные части ДЗ скомпонованы в едином модуле. Он объединяет корпус, саму ДЗ зафиксированную на вращающейся оси, регулятор холостых оборотов, датчик положения ДЗ.

Нужно знать, что система охлаждения двигателя подогревает корпус ДЗ.

За функцию регулирования оборотов силовой установки отвечает предусмотренный в конструкции регулятор. Его задача менять объемы воздуха, поступающего мимо заслонки, при запуске какого-либо допоборудования. Основными его элементами являются клапан и электрический двигатель.

Электрика

Для современных автомобилей характерно использование более дорогого, но эффективного электрического привода. За счет установки такого узла конструкторы добиваются нужной величины крутящего момента. Это происходит при всех основных режимах силовой установки. Также удается добиться понижения расхода топлива, соблюдаются требования по безопасности и чистоте выбросов.

Электрический привод ДЗ

Особенности ДЗ с приводом от электрического мотора заключается в следующем:

• нет прямого контакта педали акселератора и ДЗ;
• холостой ход регулируется с помощью перемещений ДЗ.

Отсутствие прямого влияния на ДЗ при нажатии на педаль акселератора позволяет применять электронную систему для управления ДЗ.

Работа электроники помогает устанавливать нужные обороты двигателя даже без нажатия на педаль водителем.

Проводится подключение контрольных датчиков, запускается блок, управляющий мотором, и активируется исполнительный механизм.

Электронное устройство должно дополнительно оборудоваться датчиком положения педали «газа», блокиратором положения «сцепления», блокиратором положения тормозной педали.

Если в автомобиле подключены климат-контроль, коробка-«автомат», круиз-контроль и другие узлы, влияющие на мощность авто, то датчики от них также подключены к ДЗ.

Схема работы дроссельной заслонки

Управляющий двигателем блок принимает сигналы от датчиков и соответствующе реагирует, отдавая «приказы» заслонке.

Неисправности дроссельной заслонки

Специалисты подсчитали примерное число нажатий на педаль акселератора во время движения водителя по дороге за получасовую поездку. Оно составило чуть больше сотни раз. Такой немалый объем работы выполняется этим устройством регулярно.

Нагар на заслонке

Неудивительно, что поломка этого узла является распространенной проблемой. Но как диагностировать выход из строя или снижение работоспособности этого элемента? Нужно основываться на некоторых косвенных признаках:

• нестабильность оборотов двигателя на холостом ходу;
• проблемы при запуске как холодного, так и горячего двигателя;
• «заторможенный» отклик на «утопленную» педаль акселератора;
• небольшое снижение мощности авто.

Если заслонка покрывается загрязнением, то это негативно влияет расход бензина.

Зазор в заслонке

Особенно к такому фактору чувствительны автомобили, на которых установлены турбины. Длительная эксплуатация транспортного средства с загрязненной заслонкой может привести к ее заклиниванию, что повлечет за собой резкий износ сервопривода, а в заключение выльется в достаточно дорогостоящий ремонт автомобиля.

Устройство ДЗ

Нужно знать, что о проблеме с заслонкой подается сигнал на приборную панель.

Чаще всего информирование получается с помощью сигнальной лампочки с подписью «CHEK».

Нужно знать, что новые автомобили реагируют также немного с запаздыванием на нажатие педали акселератора. И это у них не является причиной некачественной работы заслонки.

В этом случае машина проводит подстройку электроники под вождение. Поэтому возможна замедленная реакция. Но если такой процесс затянулся, то нужно обратиться к специалистам за более точной диагностикой или провести регулировку самостоятельно.

Регулировка дроссельной заслонки

Начиная процесс регулировки, необходимо заглушить мотор. После этого проводим отключение датчика заслонки и проверяем цепь на разрыв с помощью электротестера. Если показания демонстрируют отсутствие напряжения, то неисправность практически найдена, и кроется в нерабочем датчике.

Регулировка

Если напряжение есть, то понадобится щуп порядка 0,4 мм. Замеряем зазор между рычагом, расположенным рядом с прокладкой, и винтом. Когда замер проведен, то проверяем напряжение, если оно есть, поломка кроется в датчике положения заслонки. Если его нет, то проворачиваем привод до значения между клеммами, указанного в техдокументации.

После окончания всех регулировок необходимо затянуть все крепежные метизы. Это поможет избежать ослабления крепления элементов на заслонке.

Если проведенная регулировка прошла успешно, то об этом заявит сниженный расход и увеличившаяся мощность автомобиля.

Нужно знать, что дроссельная заслонка является одним из главных факторов, влияющих на расход бензина в автомобиле.

Поэтому своевременный ремонт и регулировка сэкономят деньги и повысят мощность автомобиля.

Что такое контроллер дроссельной заслонки — контроллер дроссельной заслонки Windbooster

Предисловие

В этой статье содержится подробное введение в контроллер дроссельной заслонки: «что такое контроллер дроссельной заслонки» и принцип работы «как работает контроллер дроссельной заслонки?» «Функция регулятора дроссельной заслонки». Цель состоит в том, чтобы помочь вам лучше понять электронный контроллер дроссельной заслонки.

В наше время, когда технологии захватывают все возможные отрасли, неудивительно, что они занимают большую часть автомобильной промышленности. Автомобили сегодня хотят быть самыми быстрыми. Они постоянно развиваются из-за всех достижений, которые происходят в технологии. Одним из таких достижений является электронный контроллер дроссельной заслонки. Это более известно как электронное управление.

Контроллер электронной дроссельной заслонки соединяет педаль акселератора с имеющейся дроссельной заслонкой. Он заменяет поспешность механической связи, которая присутствует в автомобиле. Это закрепляет автомобиль и помогает человеку легче управлять автомобилем. Однако этот электронный контроллер дроссельной заслонки имеет некоторые ограничения.

Имеет свои ограничения

Электронный контроллер дроссельной заслонки берет на себя управление электронным сигналом, которому необходимо дать инструкции. Это делается путем определения глубины педали акселератора. Это также делается путем понимания двигателя, чтобы обеспечить подходящую мощность. Однако во время этого процесса происходит задержка сигнала электронной дроссельной заслонки. Это препятствует нормальному ускорению транспортных средств в определенных обстоятельствах. К таким обстоятельствам относятся подъем в гору, движение по крутому склону и т. д.

Ускоряющая способность контроллера электронной дроссельной заслонки

Автолюбители всегда оценят автомобиль, который понимает потребность в скорости, а также острые ощущения, которые человек получает, когда разгоняет свои автомобили до новых пределов. Однако, как упоминалось ранее, электронный контроллер дроссельной заслонки замедляет обычный акселератор, необходимо знать, как исправить эти ошибки, которые могут повлиять на весь опыт вождения человека.

Чтобы решить эту конкретную проблему, компании придумали новую систему, которая была разработана для преодоления ограничений заводских настроек электронного управления дроссельной заслонкой. Это сделано для того, чтобы исключить временные задержки. Это означает, что контроллер дроссельной заслонки устранит кабели между педалями газа и корпусами дроссельной заслонки.

Контроллер дроссельной заслонки — это в основном устройство, которое отвечает за улавливание   сигнала между педалью акселератора и системой управления двигателем. Он также известен как контроллер дроссельной заслонки .  Это делается на дроссельной заслонке. Он принимает сигнал от педали и передает измененный сигнал в систему управления двигателем. Это помогает автомобилю двигаться быстрее, двигатель якобы быстрее реагирует, обеспечивает лучшую производительность автомобиля и помогает показать реальный и истинный потенциал автомобиля. Это также помогает устранить фактор задержки дроссельной заслонки.

Технология дроссельной заслонки Fly-by-wire

После того, как эта система была открыта, каждый день появляются новые типы устройств, чтобы преодолеть недостатки прошлых продуктов, существующих на рынке. Одним из таких примеров является контроллер дроссельной заслонки . Большинство традиционных акселераторов и современных автомобилей нуждаются в использовании технологии дроссельной заслонки «fly-by-wire». Эта система обычно зависит от датчика, который измеряет положение, примененное к педали. Это то, что посылает сигнал на компьютер двигателя автомобиля, который преобразует все это в ускорение. Многие из этих электродистанционных систем имеют заметную временную задержку, что является для них огромным недостатком. Здесь в игру вступает регулятор дроссельной заслонки. Это позволяет человеку настроить сигнал от педали акселератора. Это делается с помощью нескольких встроенных настроек, чтобы убедиться, что вы найдете настройку, которая соответствует стилю вождения конкретного человека.

Повышение скорости автомобиля

Таким образом, дроссельная заслонка уникальна по-своему. Усилитель отклика дроссельной заслонки или усилитель отклика дроссельной заслонки также берет на себя основную ответственность за повышение скорости автомобилей. У него есть потенциал направить силу человека на ускоритель. Он устраняет любые вызванные задержки или колебания и полностью берет на себя электронный модуль управления. Это заставляет педаль акселератора контролировать, реагировать и ускоряться быстрее. Он известен тем, что меняет способ вождения своего автомобиля. Это не дает никаких колебаний или нежелательного «запаздывания педали».

Великолепные инновации

Благодаря усилителю отклика дроссельной заслонки нажатие на педаль газа переходит от холостого хода к полному газу примерно за милю-секунду. Это не просто начало. Благодаря усилителю отклика дроссельной заслонки человек, управляющий автомобилем, чувствует себя более сильным. Ускоритель в диапазоне низких и средних оборотов, где большинство автомобилей используют свое время на улицах. Таким образом, электронный усилитель дроссельной заслонки играет важную роль в повышении скорости любого автомобиля. Контроллер жестов, контроллер приложения Bluetooth — это также некоторые инновации, появившиеся в современном мире, которые помогают улучшить впечатления от вождения и гонок.

Что такое корпус дроссельной заслонки

Существует как минимум два основных типа двигателей – электрические и двигатели внутреннего сгорания (или ДВС). В то время как электрический двигатель использует электричество, вырабатываемое двигателем, ДВС производит энергию, используя топливо и воздух в процессе, называемом сгоранием.

Для того, чтобы происходило сгорание топлива и двигатель работал, должно быть не только топливо, но и кислород. Вот почему ДВС нуждается в системе впуска воздуха, в которой главную роль играет корпус дроссельной заслонки.

Корпус дроссельной заслонки, расположенный между коллектором и воздушным фильтром, выполняет две функции.

1. Он регулирует количество поступающего воздуха  – Отверстие дроссельной заслонки регулирует количество воздуха, поступающего в двигатель, и обеспечивает его достаточную подачу. Чем шире открывается дроссельная заслонка, тем больше воздуха она всасывает.
2. Регулирует температуру поступающего воздуха.  – Корпус дроссельной заслонки использует трубопровод охлаждающей жидкости двигателя для охлаждения или подогрева воздуха по мере необходимости. Воздух имеет определенную плотность при заданной температуре, что облегчает впрыск топлива при правильном соотношении воздух-топливо.

Корпус дроссельной заслонки выполняет свои функции через два воздухозаборника.

1. Первичный воздухозаборник  – это центральный воздухозаборник, который начинает работать, когда водитель нажимает на педаль акселератора или газа. При нажатии на акселератор дроссельная заслонка (также известная как бабочка) открывается, чтобы впустить в двигатель больше воздуха. Чем сильнее водитель нажимает на педаль газа, тем шире открывается воздухозаборник. При отпускании педали газа пластина закрывается, прекращая поступление воздуха в камеру сгорания. Корпус дроссельной заслонки сообщается с акселератором через трос дроссельной заслонки (для старых автомобилей) или электронные датчики (для более современных автомобилей).
2. Вторичный воздухозаборник  – это меньший байпас, через который поступает воздух при работе двигателя на холостом ходу. Он имеет клапан управления подачей воздуха на холостом ходу (IACV), который представляет собой электромагнитный клапан, используемый ECU для управления подачей воздуха, позволяя двигателю работать на холостом ходу. На холостом ходу дроссельная заслонка закрыта, не пропуская воздух. Без байпаса сгорание остановилось бы, что сделало бы невозможным холостой ход.

Корпуса дроссельных заслонок могут иметь следующую конфигурацию:

1. Один корпус дроссельной заслонки на двигатель  – это обычное дело для стандартных автомобилей, где один корпус дроссельной заслонки обслуживает весь двигатель.
2. Несколько корпусов дроссельной заслонки на двигатель  – когда используется более одного корпуса дроссельной заслонки, которые соединены вместе для одновременной работы.
3. Индивидуальные дроссельные заслонки (ITB)  – это стандарт для автомобилей и мотоциклов с более высокими характеристиками, в которых каждый цилиндр внутреннего сгорания имеет отдельный корпус дроссельной заслонки.

Корпуса дроссельных заслонок можно разделить на три группы в зависимости от того, как корпус дроссельной заслонки взаимодействует с акселератором или как акселератор управляет им.

1. С механическим управлением — корпус дроссельной заслонки управляется с помощью троса дроссельной заслонки, который подключается к акселератору
2. С механическим/электронным управлением — корпус дроссельной заслонки частично управляется кабелем, и датчики играют жизненно важную роль в управлении открытие и закрытие дроссельной заслонки.

Крутящий момент и мощность двигателя машины простыми словами

Содержание

Те, у кого есть автомобиль, а также те, у кого его нет, говоря о его мощности, апеллируют к лошадиным силам. Чем их больше, тем автомобиль мощнее. В общем, это почти так. Однако при разных ситуациях и стилях езды авто с преимуществом в «лошадках» уступит в скорости другому, у которого при меньших лошадиных силах лучшие показатели крутящего момента.

Мощность автомобильного двигателя и его крутящий момент – две основные взаимодополняющих характеристики производительности любого автомобиля. Некоторые автомобилисты неправильно считают, что мощность мотора — это главная характеристика скоростных параметров авто. Другие водители впадают в другую крайность и четко заявляют, что мощность мотора — это ничто, а вот крутящий момент — это все. Выясним четкую связь мощности двигателя и крутящего момента, который получают колеса автомобиля.

Единица измерения

Высокий крутящий момент выигрывает гонку, а лошадиная сила продает автомобиль… — это перефразированная мысль Энцо Феррари, который четко определил границы терминов.

Более столетия главное единицей мощности мотора остается лошадиная сила. Проще говоря, — это скорость выполнения работы одной лошадью. За одну минуту времени животное поднимало груз весом 150 кг. на 30 м. В системной измерительной шкале одна лошадиная сила приблизительно равна мощности в 746 Вт.

Определение мощности

Мощность мотора — производная от его оборотов. А обороты (в минуту) можно увеличить, добавляя рабочую смесь в камеру внутреннего сгорания двигателя (т.е. в цилиндр), нажимая на педаль газа. Вырабатываемая энергия двигателя увеличивается. Тем самым, кривошипно-шатунный узел цилиндра начинает быстрее двигаться и ускорять вращение коленчатого вала. А на конце последнего возникает пресловутый крутящий момент ДВС, который и даёт дальнейшее распределение энергии вращения всем остальным механизмам; шестерням, трансмиссии и колёсам. Чем выше величина момента, тем, на каком-то этапе, и выше мощность мотора, а соответственно — и скорость автомобиля.

Есть формула, где мощность равняется произведению крутящего момента на количество оборотов. А так как при достижении определённой величины оборотов момент начинает падать, пиковое значение и указывается в характеристике автомобиля.

Вроде получается, что крутящий момент — это величина, зависимая от оборотов и мощности. Это так, но интересно то, что параметр момента не увеличивается с оборотами так, как мощность. До какого-то момента, с увеличением оборотов также растёт и величина крутящего момента. Но своего предельного значения момент достигает быстро, допустим — на 2000 об., потом всё время оставаясь на одном этом максимальном значении, пока в какой-то момент не начнёт только падать. Вот эта максимальная цифра — очень важный показатель. И чем он выше, тем лучше.

Важность момента

Почему же, помимо мощности, важен и максимальный крутящий момент? Если коротко, то для быстрого обгона. Или для удобства — допустим, подъёма в горку. Или когда в обоих случаях машина сильно нагружена. То есть, большой крутящий момент обозначает, что в машине не просто 100 лошадиных сил, а 100 в любых стихийных и быстро меняющихся случаях лошадиных сил, которые быстрее начинают работать на полную мощность.

Лошадиные силы будут максимально эффективными. Потому что при большой мощности автомобиля и небольшого значения крутящего момента при обгоне и в нагруженном состоянии придётся понижать передачу, дабы только таким способом увеличивать обороты и создавать большую мощность, а значит — и скорость. Что неблагоприятно сказывается на ресурсе двигателя и расходе бензина.

Конечно, если допустить безветренную погоду, ровную и гладкую дорогу и прочие благоприятные условия, то в таком случае величина крутящего момента будет не так важна. И автомобиль всё равно покажет все свои возможности. Но идеальные условия бывают очень редко.

Крутящий момент мотора — это в первую очередь тяговая характеристика, которая не дает полного представления о возможностях автомобиля, его скорости, ускорении и пр. Важно понимать, что момент двигателя и крутящий момент на колесах — это абсолютно разные параметры.

Плечом приложения силы в двигателе для создания крутящего момента служит вынос шатунных шеек коленвала

Крутящий момент двигателя — это сила воздействия, умноженная на плечо. Параметр зависит от силы давления сгоревших газов на плечо коленвала и показывает только граничный потенциал двигателя. Крутящий момент, получаемый колесами, высчитывается исходя из характеристик передаточных чисел КПП и чисел главной передачи, всех величин оборотов мотора, зависит от диаметра колесных дисков, используемых шин и пр.

Для примера можно рассмотреть технические характеристики двигателей на двух авто. Спортивный седан с мощностью мотора в 500 л.с. и крутящим моментом на двигателе в 500 Нм и полноценный тягач-фура с мотором в 500 л.с. и крутящим моментом в 2500 Нм будут иметь на колесах одинаковый крутящий момент при езде по шоссе с одинаковой скоростью.

Грубо говоря, мощность мотора — это его тяговые характеристики, которые показывают скоростные возможности автомобиля и параметры ускорения. Важно помнить, что в переднеприводных авто по мере увеличения крутящего момента на двигателе возникает эффект подруливания, когда ведущие колеса начинают самопроизвольно проворачиваться. В авто с полным приводом крутящий момент равномерно распределяется на все оси — это улучшает динамику авто при разгоне и препятствует заносу.

Мощность и крутящий момент двигателя неразрывно связаны, но в параметрах производительности авто (ускорение, скорость, динамика разгона) они выполняют разные функции.

Производительность автомобиля

В тех паспорте мотора производитель указывает максимальное пиковое значение мощности, которые в условиях настоящей, не стендовой эксплуатации используются крайне редко. Производительность машины зависит не только от значений мощности и момента, но и от передаточного числа, от условий дороги и погоды.

Управление авто с большим двигательным моментом позволяет легко ускорятся практически на всех передачах, автомобиль имеет большой диапазон оборотов. Но при использовании более высокой передачи происходит секундное уменьшение вращений привода и снижение момента. Скорость на этой передаче падает, и далее происходит снова ее наращивание.

Исходя из особенностей двух главных характеристик мотора, ускорение авто с большим крутящим моментом и средней мощностью, и мощностным агрегатом, но с низким моментом происходит по-разному. Различаются точки переключение скоростей, также будут разниться и диапазон оборотов, которые у этих машин разный.

Ускорение автомобиля

Крутящий момент в моторе зависит от количества и параметров шестеренок в коробке переключения передач. В процессе движения при переходе на все более высокую скорость момент будет нарастать. Если в автомобиле изначально указано низкое число крутящего момента мотора его можно увеличить через изменение числа передачи. При переключении изменяется граница оборотов двигателя через приводной коэффициент. В зависимости от конструкции трансмиссии используются различные (чаще зубчатые) передачи для стабильного перехода на высокую скорость, ускорение, разгон без резкого снижения крутящего момента.

Если автомобиль хорошо набирает скорость, можно говорить об оптимальной динамике крутящего момента, которая распространяется на большой диапазон работы. Чтобы автомобиль показал максимальную скорость, требуется точно знать, как меняется динамика мощности мотора на каждой из передач, как изменяются обороты при переключении скоростей.

Лучше всего машина разгоняется на вершине крутящего момента в определенном диапазоне оборотов. При переходе на режим следующей передачи происходит снижение оборотов и уменьшение крутящего момента. Условия, которые всегда влияют на ускорение авто в сторону снижения или увеличения оборотов:

1. Вес машины. Ошибка считать, что тяжелые внедорожники тяжелее разгоняются.2. Шестерни передачи. КПП — главный элемент трансмиссии, которые передает момент мотора на колеса.

   3. Сопротивление. Все элементы трансмиссии, шины, детали мотора испытывают силу трения и инерции.

   4. Аэродинамика. Сопротивление встречному потоку всегда препятствует быстрому разгону.

Изменения крутящего момента

При ежедневной эксплуатации авто водители редко используют полный момент, который зависит не только от выжатого до предела газа, но и от оборотов двигателя. На малых оборотах в камере сгорания остаются большое количество остаточных газов, при средних оборотах в трубопровод поступает больше воздуха — момент начинает резко увеличиваться. На высоких оборотах в работу вступает сила трения колец, инерционные потери в ГРМ увеличиваются, крутящий момент двигателя снова начинает снижаться.

Практически на всех графиках, где есть показатели мощности мотора и кривая крутящего момента, видно, что пик момента приходится на середину роста мощности мотора. При максимальной мощности момент снижается.

Чтобы добиться от двигателя максимальной выдачи мощности, требуется не снижать или увеличить крутящий момент на высоких оборотах. От того, насколько высока мощность мотора в определенных точках оборота, зависит максимальная скорость авто. Для этого требуется правильно рассчитать передаточное число.

Особенности дизельных двигателей

Дизельные двигатели отличаются сравнительно небольшим, по сравнению с бензиновыми агрегатами, объемом, но имеют при этом намного больший крутящий момент. Это достигается тем, что мотор, использующий в качестве топлива солярку или улучшенное дизтопливо, работает на ограниченных рабочих оборотах.

Типовой график технических показателей спортивного мотора Ferrari F12 Berlinetta

Высокая степень сжатия дизтоплива и замедленные процессы горения не позволяют дизельному мотору оптимально работать на высоких оборотах. Температура отработанного газа в выпускном коллекторе ниже, чем у бензинового аналога — это дает возможность использовать различные по эффективности турбины. Объем подачи воздуха увеличивается на 70%, благодаря чему дизельный мотор на низких оборотах вырабатывает большой момент.

Типовой график технических показателей у тягачей Volvo: видна разница, на каких оборотах

В заключении хотелось бы поговорить о таком понятии, как полка крутящего момента. Полка — это комфортный в оборотах режим работы двигателя в момент переключения скоростей при разгоне автомобиля. То есть, не допускание как слишком высоких оборотов, так и скатывания на низкие. При высоких оборотах двигатель и шумит громко, и расходует бензина больше, и изнашивается быстрее. При низких происходит несовпадение скоростей сцепляющих элементов, и автомобиль будет дёргаться. Причём, край полки в районе низких оборотов примерно один и тот же (вероятнее — у отметки 2000 об/мин.), а край по высоким оборотам будет сокращаться до минимальных значений, и стремиться к низкому краю.

Невозможно определить мощность любого мотора, его полезную работу за определенное время без определения числа его крутящего момента. Неправильно рассматривать эти характеристики в отрыве друг от друга. Но чтобы автомобилистам можно было только на основе чисел характеристики выбрать лучшую комплектацию на авто, нужно запомнить простое правило — мощность и крутящий момент в моторе должны быть сбалансированы. В линейке похожих характеристик выбирать нужно тот мотор, где момент чуть выше, чем у аналогов.

Взаимосвязь между крутящим моментом и скоростью: подробные объяснения и проблема

В статье рассматривается связь между крутящим моментом и скоростью вращающегося тела и ее решаемые задачи.

Крутящий момент и скорость характеризуют вращательное движение. Угловая скорость – это скорость вращения, а крутящий момент – это сила, рассчитанная на вращательное движение. Мощность связывает крутящий момент со скоростью, объясняя, сколько энергии распределяется, когда тело вращается из-за приложенной силы.

Каждое вращающееся тело имеет определенную выходную мощность, тогда как его скорость и крутящий момент измениться.

Выходная мощность определяется произведением приложенная сила и линейный путь, пройденный за единицу времени. Математически,

P = Fd/t ………………(*)

Когда сила F приложена к телу на некотором расстоянии r от его оси вращения, действующий на него крутящий момент определяется выражением

𝜏 = г * F

F = 𝜏/r …………..(1)

Связь между линейным расстоянием d и угловым расстоянием θ есть,

d=r *θ………………..(2)

Подставляя (1) и (2) в (*),

P = (𝜏/r)/(r*θ) t

Упрощение терминов,

P = 𝜏θ/t………………(3)

Член θ/t представляет собой угловую скорость ω  тела. т.е., ω = θ/t

П = 𝜏ω  …………………. (4)

Итак, крутящий момент и скорость связаны с мощностью в виде,

𝜏=P/ω……………………(5)

Крутящий момент обратно пропорционален скорости и прямо пропорционален мощности.

Читать о том, как найти крутящий момент?

Данный:

Р = 50 Вт

ω = 10 рад/с

Найти:

𝜏 = ?

Формула:

𝜏 = п/ω

Решения:

Крутящий момент, действующий на тело, рассчитывается как

𝜏 = П/ ω

Подставляя все значения,

𝜏 = 50/10

𝜏 = 5

Крутящий момент, действующий на кузов, составляет 5 Нм.

Крутящий момент 50 Нм, действующий на двигатель автомобиля, имеет мощность 150 Вт. Подсчитайте, сколько он вращается за 10 с?

Данный:

𝜏 = 50 Нм

Р = 150 Вт

t = 10 с

Найти: θ = ?

Формула:

𝜏 = П/ ω

Решения:

Угловой путь, пройденный колесами автомобиля, рассчитывается как

𝜏 = П/ ω

ω = θ/t

𝜏 = P/θ

Перестановка,

θ = P/t𝜏

Подставляя все значения,

θ = 150/50 * 10

θ = 1500/50

θ = 30

Угловой путь, пройденный колесом автомобиля, равен 30 рад/с.

Крутящий момент и скорость обратно пропорциональны двигателю постоянного тока.

Как моторные устройства преобразовывать электрическую энергию в механическую энергии, двигатель постоянного тока также включает преобразование электрической энергии в энергию вращения. На двигатель подается определенное напряжение, которое создает крутящий момент на выходном валу, так что двигатель начинает вращаться с угловой скоростью.

Крутящий момент, скорость и мощность являются важными параметрами, отражающими производительность двигателя постоянного тока, который включает преобразование энергии, Двигатель постоянного токаСкорость определяется входным напряжением, необходимым для создания крутящего момента на его валу.

Как видите, транспортному средству требуется меньший крутящий момент для движения с более высокой скоростью по прямой дороге. Но конкретное транспортное средство требует большого крутящего момента при движении по склонный Дорога. Вот когда его скорость падает, а мощность постоянна.

На корпус двигателя постоянного тока действуют два крутящих момента; один момент нагрузкиа другой индуцированный крутящий момент. Крутящий момент нагрузки представляет собой механическую нагрузку, воздействующую на вал, в то время как индуцированный крутящий момент создается входным током для управления крутящим моментом нагрузки на определенной скорости.

При движении по наклонной дороге момент нагрузки на вал становится больше, чем индуцированный момент. Следовательно, скорость двигателя на такой дороге становится меньше. То, что вот почему крутящий момент и угловой скорости обратно пропорциональны в двигателе постоянного тока.

Для каждого двигателя постоянного тока имеется график крутящий момент-скорость, а его наклон иллюстрирует его характеристики.

Наклон, совпадающий в точке на оси y, называетсяПусковой момент‘ 𝜏_s ; который раскрывает максимальный крутящий момент при отсутствии угловой скорости. Точно так же точка на оси x, где наклон совпадает, называется ‘нет скорости загрузки‘ ω_n ; который раскрывает максимальная скорость, так как крутящий момент не применяется.

Линейная кривая соединяет две максимальные точки на графике, что приводит к уравнения момента и скорости в двигателе постоянного тока в виде,

𝜏 = 𝜏_s — ω / 𝜏_s ω_n………… .6

ω = (𝜏_s – 𝜏)ω_n/ 𝜏_s…………… ..7

Прямоугольную область можно нарисовать под кривая крутящий момент-скорость с одним углом в начале графика, а другой совпадает с кривой изображает мощность двигателя постоянного тока.

Поскольку крутящий момент и скорость имеют обратную зависимость, его мощность должна быть максимальной в точке, где ω = 0.5 ω_n   и 𝜏 = 0.5/ 𝜏_s .

Фиксированная выходная мощность двигателя постоянного тока можно оценить, подставив (6) и (7) в (4).

Мощность двигателя постоянного тока также измеряется в лошадиных силах, показывая, сколько энергии двигатель двигателя может выдать в единицу времени. Согласно уравнениям (4) и (8), мы понимаем, что мощность напрямую связана с крутящим моментом и скоростью. Таким образом, чем больше лошадиных сил у двигателя, тем быстрее он может работать..

Читать о крутящем моменте против силы

Данный:

𝜏_s = 10 Нм

ω= 20 рад/с

ω_n = 30 рад / с

Найти:

𝜏 = ?

Формула:

𝜏 = 𝜏_s — ω / 𝜏_sω_n

Решения:

Крутящий момент, вызванный входным током на двигателе постоянного тока, рассчитывается как

𝜏 = 𝜏_s — ω / 𝜏_sω_n

Подставляя все значения,

𝜏 = 10 – 20/10*30

𝜏 = 10 – 6. 66

𝜏 = 3.4

Крутящий момент двигателя постоянного тока составляет 3.4 Нм.

датьen

𝜏 = 20 Нм

ω = 50 рад / с

𝜏_s = 30 Нм

Найти: П =?

Формула:

П = 𝜏_s² – 𝜏_s𝜏 – ω𝜏_s + ω𝜏

Решения:

Мощность двигателя постоянного тока рассчитывается как,

П = 𝜏_s² – 𝜏_s 𝜏- ω𝜏_s + ω𝜏

Подставляя все значения,

Р = 30² – 30*20 -50*20 – 50*30

Р = 900 – 60 – 100 + 150

Р = 890 Вт

Мощность двигателя постоянного тока рассчитывается как

1 л.с. = 745. 7 Вт.

Итак, Р = 890/745.7 л.с.

Р = 1.19 л.с.

Мощность двигателя постоянного тока составляет 1.19 л.с.

Читать о скорости против скорости

В чем разница между мощностью и крутящим моментом?

16 Авг 2019

Галерея2

ПОСМОТРИТЕ на характеристики современного турбодизельного двигателя, и вы не сможете не заметить того, какой большой крутящий момент они производят.

*Впервые опубликовано в выпуске 4X4 Australia за сентябрь 2015 г.

2,3-литровый турбодизель Nissan NP300 Navara развивает крутящий момент 450 Нм, неслыханный показатель для относительно небольшого четырехцилиндрового дизеля. несколько лет назад, в то время как хороший 3,0-литровый дизель в наши дни развивает 600 Нм и более. А если этого недостаточно, то 4,4-литровый турбодизель V8 в Range Rover претендует на 740 Нм!

Но что на самом деле означают 450 Нм, 600 Нм или даже 740 Нм? И является ли такой огромный крутящий момент более важным, чем наличие приличной мощности?

Простые законы физики на самом деле неразрывно связывают мощность и крутящий момент, потому что мощность — это просто математическое произведение крутящего момента, умноженного на частоту вращения двигателя. Таким образом, если крутящий момент — это сила вращения, мощность — это скорость, с которой эта сила может быть приложена.

Рассмотрим простую аналогию: у вас есть старый полноприводный автомобиль с сильно заржавевшей колесной гайкой на шпильке. К счастью, у вас есть огромная колесная скоба длиной в метр и еще более крупный приятель, чья диета с пиццей и пивом позволяет ему весить до 100 кг, чтобы помочь открутить колесную гайку.

Чтобы гайка проворачивалась, необходимо преодолеть трение между гайкой и шпилькой, приложив достаточное усилие к концу колесного ключа.

Если ваш напарник поместит все свои 100 кг веса на конец колесной скобы, когда она находится в горизонтальном положении, этот вес в 100 кг соответствует направленной вниз (линейной) силе в 980 ньютонов; Ньютон является стандартной мерой силы в метрической системе. Эта сила в 980 ньютонов получается путем умножения 100-килограммовой массы вашего напарника на 9,8 м/с — ускорение свободного падения.

Эта сила в 980 ньютонов, действующая на конец рычага (колесной скобы), который находится в метре от гайки, затем создает крутящий момент на гайке в 980 ньютон-метров (Нм), рассчитанный путем умножения 980 (ньютонов) на один (метр).

Крутящий момент на колесной гайке прикладывается независимо от того, двигается гайка или нет. Если гайка не двигается, мощность не вырабатывается. Но как только орех начинает двигаться, ваш партнер также начинает производить энергию.

Предположим, что 980 Нм достаточно, чтобы начать движение гайки и что трение остается постоянным по всей длине заржавевшей шпильки. Также предположим (с помощью какой-то магической ловкости), что ваш партнер может поддерживать 9Крутящий момент 80 Нм на гайке при ее вращении, независимо от положения колесного ключа.

Если он поворачивает гайку колеса со скоростью один оборот в минуту, простая формула (см. «Волшебную формулу» ниже) определяет, сколько энергии он производит. В этом сценарии он будет производить чуть более десятой доли киловатта.

Если бы он мог вращать гайку 10 раз в минуту, он произвел бы чуть более 1 кВт. Таким образом, большой крутящий момент в этом случае не приводит к большой выработке мощности.

Урок, который следует здесь усвоить, заключается в том, что большие числа крутящего момента ничего не стоят, если ваш «напарник» или рассматриваемый двигатель не могут обеспечить такой крутящий момент с приличной скоростью или скоростью. Даже если бы ваш напарник смог закрутить гайку на типичных оборотах двигателя на холостом ходу 800 об/мин, его выходная мощность достигла бы гораздо более полезных 82 кВт.

В реальном мире мощность — это то, что вам нужно, потому что мощность, а не крутящий момент — это то, что вам нужно, чтобы преодолеть вес вашего 4×4, его аэродинамическое сопротивление и другие второстепенные факторы, такие как сопротивление качению колес. При прочих равных, большая мощность даст вам большее ускорение, более быстрый подъем в гору и более высокую максимальную скорость, независимо от крутящего момента двигателя.

2

Значит, крутящий момент завышен?

Вовсе нет, поскольку чем больше у вас крутящий момент, тем меньше оборотов двигателя вам нужно для получения хорошей мощности.

Когда дело доходит до двигателей, самый простой способ получить больший крутящий момент — построить двигатель большего размера. С большим двигателем, который производит большой крутящий момент, вам не нужны высокие обороты двигателя для получения приличной мощности. Если вы объедините большой двигатель с большим количеством оборотов, вы получите большие показатели мощности.

Двигатели меньшего размера с трудом развивают большой крутящий момент, поэтому им требуется больше оборотов для получения приличной мощности. Другой простой способ увеличить крутящий момент двигателя — использовать принудительную аспирацию, а именно наддув или турбонаддув.

Простое соотношение, состоящее в том, что мощность равна крутящему моменту, умноженному на частоту вращения двигателя, справедливо для всех двигателей, дизельных или бензиновых, любой мощности и с любым количеством цилиндров, с турбонаддувом или без него.

ВОЛШЕБНАЯ ФОРМУЛА

Соотношение между мощностью и крутящим моментом сводится к простой формуле: мощность равна крутящему моменту, умноженному на частоту вращения двигателя.

Формула также содержит «константу» для настройки используемых единиц измерения. Например, в метрической системе мощность (в кВт) равна крутящему моменту (в Нм), умноженному на частоту вращения двигателя (в об/мин), деленному на 9. 549.

В имперской системе, когда-то использовавшейся в Австралии и до сих пор используемой в некоторых частях мира, где мощность измеряется в лошадиных силах (л.с.), а крутящий момент – в фунт-футах (фунт-фут), применяется следующая формула: л.с. фунт-фут, умноженный на об/мин, разделенный на 5252.

БОЛЬШЕ

4X4 Мнения Австралии

В метрической системе стандартная единица крутящего момента (Нм) отдает дань уважения великому английскому физику и математику Исааку Ньютону, поскольку Нм означает Ньютон-метр. Ньютон стал отцом понимания гравитации и основ физики движения.

Стандартной единицей мощности в метрической системе является кВт или киловатт, и она относится к шотландскому изобретателю и инженеру Джеймсу Ватту. Уатт разработал паровой двигатель, который сыграл ключевую роль в так называемой промышленной революции. Приставка «килограмм» используется в метрической системе для обозначения умножения на 1000. Таким образом, двигатель мощностью 50 кВт фактически производит 50 000 Вт.

Фрейзер Стронах

Журналист

Связь между мощностью и крутящим моментом

• 06.01.15
• 4 мин Чтение
• Автор: Дэн Буллмор

На форумах и онлайн-сообществах автолюбителей чаще всего можно встретить обсуждение мощности и крутящего момента, а также их связи друг с другом. По цепям циркулирует довольно много дезинформации, и когда она выдается за факт, эта дезинформация может быть очень разрушительной для понимания того, что такое власть на самом деле.

Перед тем, как мы начнем, я хочу отметить отношения и преобразования единиц измерения. Поскольку метрическая система чаще всего используется в научных исследованиях и поскольку не все читатели знакомы с принятыми в США условностями, 1 лошадиная сила примерно эквивалентна 0,746 киловатта, а 1 фунт-фут примерно эквивалентен 1,36 ньютон-метра.

Когда мы говорим о движущей силе двигателя, мы описываем взаимосвязь между работой, временем и массой. Мы все знаем, что двигатели обычно продаются на основе двух значений: мощности и крутящего момента. Давайте сначала рассмотрим крутящий момент — как мы вскоре увидим, мощность напрямую связана с крутящим моментом и скоростью вращения двигателя, обычно измеряемой в оборотах в минуту.

В трансмиссии используются передаточные числа

Номинальный крутящий момент двигателя является пиковым значением. То есть двигатель испытывается во всем диапазоне оборотов, и максимальный развиваемый крутящий момент определяется как показатель крутящего момента. Вот почему показатель крутящего момента часто указывается как «X» фунт-фут крутящего момента при «Y» оборотах в минуту» или что-то подобное. Показатель крутящего момента является средством объяснения приложенной силы, которая может остановить двигатель. Например, если мы увидим, что небольшой двигатель рассчитан на крутящий момент в 10 фунт-футов при 1000 об/мин, и мы должны запустить двигатель на той же скорости, мы сможем остановить этот двигатель, применив крутящий момент в 10 фунтов. на расстоянии одного фута от центра коленчатого вала или 1 фунт на расстоянии 10 футов от центра коленчатого вала (при условии, что фунты x футы = 10, результат будет таким же). Предположим, мы смогли бы управлять рычагом длиной 10 футов на конце этого коленчатого вала. Если бы мы приложили один фунт силы к концу этого коленчатого вала в направлении, противоположном вращению, мы бы заглохли двигатель. Вы можете сказать: «Но подождите! Двигатель моей машины выдает 100 футо-фунтов! Как он может тянуть мою машину весом 2500 фунтов?» Коробка передач и дифференциал используют передаточные числа, которые складываются для уменьшения скорости и пропорционального увеличения крутящего момента: если 1-я передача составляет 4,0: 1, а ваша главная передача дифференциала также 4,0: 1, ваше общее передаточное число составляет 16,0: 1 на колесах ( что дает вам 1600 футо-фунтов и 1/16 оборотов двигателя). Разве это не круто?!

Мощность – это отношение

На данный момент мы понимаем, что показатель крутящего момента – это пиковое крутящее усилие, которое двигатель способен производить; сила, которую двигатель прикладывает для движения автомобиля и совершения работы. Мощность, с другой стороны, представляет собой отношение между крутящим моментом и числом оборотов двигателя. Лошадиная сила, основная общепринятая единица измерения мощности, определяется следующим образом:

1 лошадиная сила = 33 000 фунт-футов в минуту

Вспомните из нашего предыдущего примера, что наш небольшой двигатель развивает крутящий момент 10 фунт-футов при 1000 об/мин. Чтобы упростить наши единицы измерения, мы примем это за силу в 10 фунтов на расстоянии одного фута от центра кривошипа. При 1000 об/мин кончик этого 1-футового рычага пройдет:

2 * π * 1 фут = приблизительно 6,28 фута/оборот

1000 * 6,28 = 6280 футов/минуту

Таким образом, мы можем видеть, что уравнение для мощности двигателя в этом примере будет:

= 1,90 лошадиных сил при 1000 об/мин впечатляющий. Даже большинство газонокосилок делают больше 1,90 лошадиных сил. Так что дает? Вы, возможно, заметили, что пиковая мощность и пиковый крутящий момент почти равны 90 103, а не 90 104 при одной и той же частоте вращения двигателя. На кривой крутящего момента двигателя будет другая точка, где соотношение между крутящим моментом и числом оборотов в минуту приведет к более высокому показателю мощности. В качестве еще одного упражнения предположим, что этот двигатель имеет пиковую мощность 7 л.с. при 4000 об/мин. Какой будет крутящий момент на этой скорости?

7 лошадиных сил = 231 000 фунтов-футов в минуту

Мы знаем, что на расстоянии 1 фута от кривошипа мы вращаемся со скоростью 6,28 фута/оборот

6,28 футов / революция * 4000 об / мин = 25120 футов / минута

231 000 фунтов — футы / минута ÷ 25120 футов / минута = 9,20 фунтов

9,20 фунтов * 1 фут = 9,20 фунт

9,20 фунтов * 1 фут = 9,20 фунт

Как насчет этого! Наш двигатель производит 10 фунт-футов при 1000 об/мин и 9,20 фунт-футов при 4000 об/мин. Какая удивительно плоская кривая крутящего момента! Этот двигатель должен быть дизельным! (Конечно, это был гипотетический двигатель, который я придумал на месте, но если такой двигатель существует, я бы хотел иметь такой для своей газонокосилки.)

Метрические расчеты почти такие же (однако они заметно проще из-за десятичной природы метрической системы).

Физическая концепция, известная как «Рывок»

Это опровергает распространенную поговорку о том, что крутящий момент — это ощущение «места штанов» во время резкого ускорения. Крутящий момент — это не что иное, как сила вращения, которую двигатель может обеспечить при заданных оборотах. Это ощущение «сиденья в штанах» на самом деле является проявлением физического понятия, известного как «рывок» (или третья производная позиции для вас, сумасшедших в исчислении). Это скорость изменения ускорения. Он связан с крутящим моментом, но он также связан с множеством других параметров, поэтому его нельзя обобщать как полностью основанный на крутящем моменте.
