Вопрос проверки подушек безопасности чаще всего возникает при покупке подержанного автомобиля. Потому что собственная безопасность это важно, а стоимость установки новых подушек весьма существенная. Вариантов проверки системы SRS (Supplementary Restraint System — дополнительная удерживающая система) достаточно много. Работоспособность подушек можно проверить используя мультиметр, визуальный осмотр мест установки и других элементов системы, а также используя диагностический сканер.
Как проверить датчики и контрольную лампу подушки безопасности
На самом деле, ответ на вопрос “как проверить подушки безопасности при покупке автомобиля” мог бы быть простым, если бы не продавцы, которые пытаются использовать любые хитрости, чтобы избавиться от автомобиля после ДТП.
Индикация неисправности подушек безопасности на приборной панели
Дело в том, что на панели приборов каждого автомобиля есть соответствующая индикаторная лампа, которая загорается сразу после включения зажигания, горит несколько секунд (обычно, 5-7), после чего гаснет.
Это означает, что блок управления проверил работоспособность системы SRS, убедился что все ок, и погасил лампу. Соответственно, если после ДТП сработали датчики удара и подушки раскрылись — их должны были полностью восстановить. И если этого не сделали — лампа должна об этом подсказать.
Так что самое простое, с чего стоит начать — это проверка лампы Airbag (изображение пристегнутого человека) на панели приборов. Если лампа не загорается вообще, или наоборот не гаснет — значит система не работает. Нужно разбираться почему — это подушки не рабочие или причина в неисправности датчиков или обрыве цепи. Если моргает — система сообщает о конкретной неисправности.

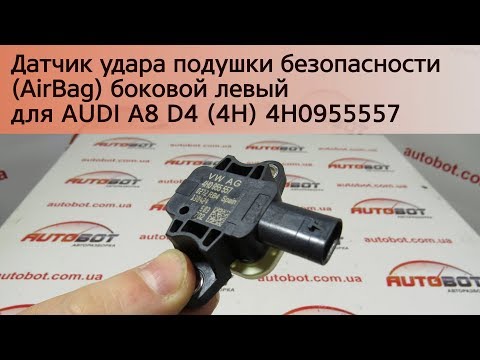

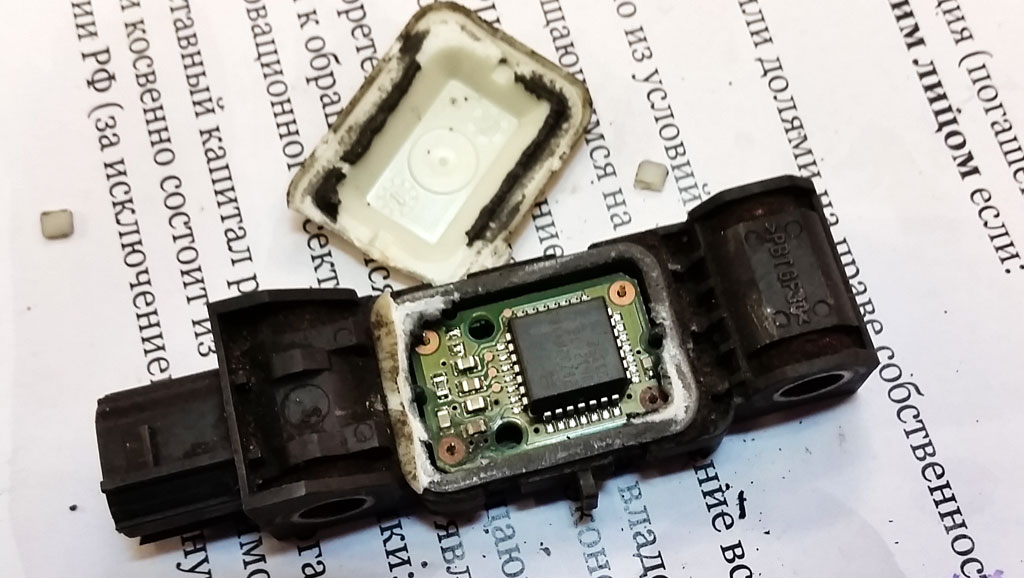

Как проверить датчики удара
Датчики удара установлены в разных местах автомобиля, отличаются местом установки и конструкцией. Различают фронтальные датчики, чаще всего их два, которые установлены в подкапотном пространстве. Например, в Toyota Corolla Е150 они стоят на лонжеронах кузова автомобиля в передней части моторного отсека.
У Ford Focus второго поколения они установлены за радиатором под передней перекладиной. Есть также боковые датчики, которые устанавливаются в стойках (водительских и боковых), в дверях, задних арках.
Расположение датчика бокового удара на Фокус 2
Если контрольная лампа Airbag гаснет после режим диагностики, то проверять датчики не надо — они исправны. Если нет, то чтобы не проверять все датчики, сначала нужно определить какой именно вышел из строя. Чтобы это сделать у многих автомобилей есть режим диагностики SRS. Например, у Ford Focus 2 лампа эйрбега моргает, выдавая сначала первую цифру ошибки (с интервалом в 0,5 секунды), потом через паузу (1,5-2 секунды) вторую цифру ошибки.
Так, когда на Фокусе нет ответа от фронтального датчика об этом подскажет код 41/42 — не подается сигнал на фронтальный датчик №1 или №2. Код 44/45 — неправильно установлен датчик №1/№2.
У Nissan X-Trail для перехода в режим самодиагностики нужно включить зажигание без запуска двигателя, дождаться пока погаснет лампа Airbag и сразу же выключить зажигание.
Операцию повторить три раза и потом включить зажигание. Лампа начнет моргать, по тому же принципу, что и у Ford. 23 — ошибка для правого фронтального датчика, 24 — ошибка для левого.
Когда определили датчик, нужно проверить проводку вокруг него — часто может быть повреждена именно она. Также нужно замерить сопротивление — если оно нулевое, то датчик неисправен.
Как определить “обманку” подушки
Резистор в руле, имитирующий пиропатрон
Во-первых, если лампа гаснет одновременно с какой-то другой — очень высока вероятность обмана. Это значит, что недобросовестные продавцы подключили ее к другой лампе (например, давления масла или check engine), которая тоже гаснет через какое-то время.
Во-вторых, на проводах лампы может стоять реле времени (чаще всего выглядит как черный кубик), которое просто гасит лампу через нужное количество секунд.
В-третьих, вместо пиропатрона или на нем может быть резистор, который имитирует сопротивление рабочего пиропатрона.
Это тоже “говорит” системе, что все в порядке, хотя на самом деле это не так.
Также “обманками” называют поврежденные нейлоновые мешки подушек или просто куски ткани, которые устанавливают в месте эйрбегов, чтобы они не вызывали подозрения при не внимательном визуальном осмотре.
Как проверить стреляли ли подушки безопасности
Бирка на ремне безопасности с датой производства
Проверить срабатывали ли подушки системы SRS можно по ремню или лобовому стеклу. Когда автомобиль попадает в ДТП, ремень безопасности намертво повисает в зафиксированном состоянии и уже не складывается назад. Поэтому ремни меняют на новые. А на них внизу есть бирки с датой изготовления. Если она отличается от даты производства автомобиля — машина была в ДТП, причем достаточно серьезном, чтобы сработали ремни. А в 99% случаев и эйрбеги.
То же самое лобового стекла — при срабатывании подушки безопасности часто его повреждают. Как итог — стекло нужно менять. Если вы видите следы замены или знаете как расшифровать по маркировке дату производства и она отличается от даты рождения авто — присмотритесь к эйрбегам очень внимательно, используя следующий метод.
Кстати, если вы знаете, что автомобиль был “бит и крашен” или сами нашли следы кузовного ремонта, это еще один повод обратить особое внимание на подушки безопасности. Да, они срабатывают только в результате серьезных ДТП, а не когда крыло поцарапали об забор, но следы работы автомаляра не всегда могут подсказать вам об уровне серьезности аварии, а вот быть уверенным в эйрбегах нужно.
Проверка наличия подушек безопасности
Третий вариант, который позволяет проверить на месте ли подушки — это визуальная проверка всех мест установки эйрбегов.
Кратко, где проверять подушки безопасности:
Визуальная проверка наличия подушки безопасности в руле
- фронтальные — в руле для водителя и в торпедо над бардачком для пассажира;
- боковые — в боковых частях спинки сиденья, со стороны дверей;
- шторки — находятся под обивкой крыши вдоль обеих дверей;
- коленные — под рулем и бардачком;
- центральные — в подлокотнике.
Везде, где они есть, присутствуют соответствующие штампы или бирки с надписями SRS или Airbag или обеими. Фронтальные подушки присутствуют во всех, даже бюджетных автомобилях. Боковые — чаще всего тоже (например, они есть в “Лада Веста” и “Рено Логан”. Остальные — есть в автомобилях среднего сегмента или дорогих машинах.
Так вот, срабатывая, подушки разрывают поверхность за которой спрятаны. И восстановить ее до идеального заводского состояния на практике очень сложно. И еще это дорого. Поэтому если продавец пытается избавиться от машины, не вкладываясь в ремонт подушек безопасности, вы сможете это заметить. В этой ситуации сможет помочь только сравнительный анализ с машиной, на которой эйрбеги точно стоят (например, вы смотрите автомобили одной и той же модели).
Повреждение в обшивке потолка после срабатывания боковой подушки
Повреждение руля после выстрела подушки безопасности
Фронтальные и коленные подушки срабатывают через пластик руля и торпедо.
Проверьте места возможных разрывов на ощупь — там не должно быть никаких выпуклостей, горбылей, неровностей. Когда меняют подушки пассажира, снимают торпедо — это бывает легко определить по царапинам сбоку. Также пластик имеет свойство терять цвет на солнце. Новые детали могут отличаться оттенком цвета, что тоже заметно. Некачественное исполнение или вообще отсутствие надписи SRS или Airbag — так само повод задуматься. Также можно надавить с усилием в места где должен срабатывать эйрбег — заводское покрытие вы не повредите, а некачественный заменитель может отреагировать звуком ломающегося пластика.
Если проблем не заметили, а владелец авто разрешает — снимите обшивку руля и проверьте физическое наличие подушки безопасности. В некоторых моделях при снятом бардачке можно увидеть и пассажирские эйрбеги. Проверьте не видно ли заметных повреждений, потому что иногда недобросовестные продавцы просто вставляют назад сработавшие подушки. Осмотрите пиропатрон. Все что не кажется вам нормальным — повод для сомнений.
Боковые эйрбэги разрывают обшивку сиденья. Внимательно осмотрите шов — он должен быть идеальным, как с завода. Также наличие эйрбэга элементарно прощупывается — просто сравните ощущения в одной боковине сиденья и с другой, они должны отличаться, эйрбег чувствуется как инородное тело за каркасом обшивки.
Подушки безопасности в виде шторок на многих автомобилях можно увидеть, отодвинув уплотнитель дверей или обшивку потолка. Если вам позволяет владелец — сделайте это и убедитесь в наличии и нормальном состоянии эйрбега.
Проблема в том, что этот метод хоть и является простым и доступным даже неспециалисту, тоже не является стопроцентной гарантией, что подушки работают. Продавец может качественно восстановить салон, аккуратно установив назад нерабочие эйрбеги. Да, это случается редко, потому что такое качественное восстановление обойдется дорого, а продавцу это не нужно. Но все равно такое возможно.
Подводя итог этого пункта — все что вам кажется не соответствующим заводскому состоянию в местах установки подушек безопасности, должно вызывать подозрения!
Как проверить исправность подушек безопасности и пиропатрона мультиметром
Проверка подушки в руле мультиметром
Выставив мультиметр в режим омметра, можно замерить сопротивление пиропатрона.
Выключив зажигание и сняв клеммы с аккумулятора, разбираем подушку и замеряем показатели на разъеме эйрбега. Стандартные показатели у разных автомобилей разные — важно найти данные именно для своей машины. Но в большинстве автомобилей это значения в интервале 2-3 Ом. Если замеры сильно отличаются от заводских — пиропатрон не рабочий, его точно нужно менять. Так же это может говорить о том, что установлена уже срабатывавшая подушка.
Этот метод можно использовать только если вы опытный пользователь и четко разбираетесь в работе системы подушек безопасности и как работает ваш мультиметр. Некорректные действия могут привести к срабатыванию рабочего пиропатрона и нанести вред вашему здоровью.
Есть ли срок годности у пиропатронов? У автопроизводителей нет четкой рекомендации менять эту деталь по истечению определенного периода. А в сети можно встретить как информацию о том, что через 8-10-15 лет пиропатроны перестают надежно срабатывать, так и отзывы автовладельцев старых автомобилей, у которых эта деталь нормально сработала при ДТП.
Поэтому вопрос “срока годности” пиропатронов остается спорным.
Как проверить подушку безопасности сканером
Еще один метод, который можно использовать — это проверка с помощью диагностического сканера. Она даст знать срабатывали ли подушки и на месте ли они, во только выполнить такую проверку самому можно только при наличии оборудования и квалификации.
Выбрав марку и модель своего автомобиля, нужно зайти в раздел систем безопасности (например, у BMW она прячется в разделе “Кузов”), найти там SRS и посмотреть ошибки, которые были зафиксированы в памяти компьютера.
“Старые” единоразовые ошибки можно просто стереть. Например, вы снимали клеммы аккумулятора, а система посчитала это как разомкнутую цепь. Текущие ошибки, связанные с датчиками, пиропатронами и подушками стереть нельзя, пока вы не исправите проблему. Зато с помощью сканера вы сразу увидите, где искать решение проблемы, потому что оборудование не только фиксирует ошибку, но и дает ее расшифровку.
Дорогие сканеры также могут выводить схемы ремонта. В некоторых автомобилях система может фиксировать были ли срабатывания системы SRS и вы тоже сможете это увидеть.
При диагностике эйрбегов аккумулятор всегда должен быть отключен, а от подушек безопасности лучше находиться на расстоянии не менее полуметра. Это элементарные правила безопасности, которые уберегут вас при несанкционированном срабатывании подушек безопасности.
Но ирония в том, что даже этот метод не дает стопроцентной гарантии работы системы, потому что в теории даже “мозги” автомобиля и сканер можно обмануть. Но, во-первых, опытный диагност всегда найдет признаки, по которым сможет определить работоспособность системы. А во-вторых, у вас всегда есть метод визуального осмотра, который вместе с диагностикой может дать четкий ответ на вопрос “работают ли подушки безопасности в моем автомобиле”.
Источник
Как проверить подушки безопасности в автомобиле 🦈 avtoshark.
comПри покупке автомобиля в салоне визуально все будет на месте. А в б/у машине возможны незначительные потертости вследствие длительной эксплуатации. Но цвет и фактура материала должна быть сходна с окружающими элементами салона, без трещин и сколов.
Приобретение авто требует тщательного осмотра кузова, подвески, двигателя и прочих элементов. Проверить подушки безопасности при покупке автомобиля — одна из главных задач. Ведь их состояние может рассказать о наличии аварийного прошлого.
Как проверить наличие подушек безопасности при покупке автомобиля
При проверке необходимо не только обратить внимание на внешний вид устройства, но и определить работоспособность SRS. В аварийных ситуациях жизнь и здоровье водителя, а также его пассажиров спасает не наличие Airbag, а его надежное срабатывание.
Визуальный осмотр салона транспортного средства
Первое, что можно проверить самостоятельно — это осмотреть места, где стоят подушки безопасности. В каждом авто они располагаются по-своему:
- в центре рулевого колеса;
- в торпедо, напротив переднего пассажирского кресла;
- под рулем и под бардачком;
- на крыше;
- над окнами;
- сбоку в сиденьях около двери.
Расположение подушек безопасности в автомобиле
В месте расположения подушек безопасности находится оттиск Airbag или SRS. В сиденьях вшит ярлычок с аналогичной надписью.
При покупке автомобиля в салоне визуально все будет на месте. А в б/у машине возможны незначительные потертости вследствие длительной эксплуатации. Но цвет и фактура материала должна быть сходна с окружающими элементами салона, без трещин и сколов.
На тканевых материалах должен быть идеально ровный заводской шов. Прощупать устройства в боковом отсеке сиденья не составит труда.
Внимательное изучение состояния ремней безопасности ответит на вопрос, была ли машина в ДТП. Если дата их выпуска моложе года производства автомобиля — значит, заменили после аварии.
Проверка работоспособности
Наличие подушек на местах не гарантирует работоспособность. После определенного пробега могут выйти из строя датчики удара или пиропатрон.
Как проверить датчик удара
Проще всего посмотреть, что покажет приборная панель.
Для этого необходимо провернуть ключ зажигания и проверить, как поведет себя лампочка SRS:
- загорается и гаснет через 3-5 секунд — значит, подушки в порядке;
- не загорается — скорее всего, датчик специально отключили;
- горит и не гаснет — есть неисправность в системе безопасности;
- потухнет одновременно с другими — нужно убедиться в наличии подушек безопасности в автомобиле.
Лампочка SRS на приборной панели
Верные показания индикатора не могут на 100% свидетельствовать, что все в порядке. Рекомендуется проверить еще несколько параметров.
Как проверить тестером
Определить работоспособность системы безопасности автомобиля тестером удастся только после покупки транспортного средства. Маловероятно, что продавец позволит разбирать SRS при осмотре.
Проверять Airbag следует при заглушенном двигателе и снятых клеммах с аккумулятора. Наличие ключей в замке зажигания нежелательно. На разъемах устройства тестером в режиме омметра определяется сопротивление.
Узнавать показатели необходимо в документации.
Проверка подушек безопасности
Этот процесс следует доверить специалисту, так как малейшая неточность приведет к срабатыванию SRS.
Читайте также: Мотор вентилятора отопителя — назначение, устройство, как работает
Как проверить мультиметром
Устройство позволяет узнавать информацию о неисправностях Airbag, а также о других проблемах б/у автомобиля. Мультиметр подсоединяют к бортовому компьютеру, а затем к ноутбуку с необходимым ПО.
Наличие, исправность, данные о срабатывании — все это можно узнать при помощи мультиметра. Проверку лучше произвести до покупки транспортного средства.
Как проверить, стреляли ли подушки безопасности в б/у автомобиле
SRS должен сработать при достаточно сильном столкновении. Поэтому значительных повреждений кузова не избежать. Проверив геометрию кузова, зазоров, лобового стекла, можно сделать предположение о состоянии и наличии Airbag.
com/embed/vhP6_lcYw-E?» frameborder=»0″ allowfullscreen=»» allow=»autoplay; encrypted-media; picture-in-picture» title=»»> Вы можете использовать наши уникальные ФОТО, при указании активной ссылки — https://avtoshark.com/
подушки безопасностипроверка мультиметромработоспособность
0
Датчик столкновения подушки безопасности №1, короткое замыкание на массу
Наши сертифицированные механики приедут к вам · Получите справедливую и прозрачную смету заранее
РАСПИСАНИЕ B1943 ДИАГНОСТИКА
B1943 — это диагностический код неисправности (DTC) «Замыкание на массу датчика столкновения подушки безопасности № 1». Это может произойти по нескольким причинам, и механик должен диагностировать конкретную причину срабатывания этого кода в вашей ситуации. Наши сертифицированные мобильные механики могут приехать к вам домой или в офис, чтобы выполнить
Проверьте диагностику индикатора двигателя
за $114,99
. Как только мы сможем диагностировать проблему, вам будет предоставлена предварительная стоимость рекомендуемого исправления, и вы получите скидку в размере 20,0 долларов США в качестве кредита на ремонт.
На все наши ремонтные работы распространяется наша гарантия 12 месяцев / 12 000 миль.
| Автомобили | Оценка | Кредит на последующий ремонт | Самая ранняя доступность |
|---|---|---|---|
| Форд | 114,99 $ | 20,0 $ |
|
| Тойота | 114,99 $ | 20,0 $ |
|
| БМВ | 124,99 $ | 20,0 $ |
|
РАСПИСАНИЕ B1943 ДИАГНОСТИКА Получите честную и прозрачную оценку заранее
Определение кода B1943
Код B1943 означает, что бортовая диагностическая система автомобиля обнаружила несоответствие напряжения на двух клеммах в цепи подушки безопасности и зарегистрировала код неисправности.
Что означает код B1943
Системы подушек безопасности предназначены для самодиагностики. В случае кода B1943 напряжение на определенных клеммах в системе не соответствует спецификации, что регистрирует код неисправности как часть процесса самодиагностики.
Что вызывает код B1943?
- Короткое замыкание в датчике столкновения №1
- Обрыв цепи в левом датчике лобового столкновения
Каковы симптомы кода B1943?
- Мигающая или горящая лампа подушки безопасности на приборной панели
Как механик диагностирует код B1943?
- С помощью качественного считывателя/сканера кодов проверьте наличие кодов неисправностей, связанных с подушками безопасности. 1942 г. B1941, B1944 и B1945 могут сопровождать этот код неисправности.
- Для диагностики и ремонта также потребуется заводская электросхема.
- При включенном зажигании и выключенном выключателе фар подключите сканер и проверьте наличие кодов неисправностей.
- Найдите правый датчик лобового столкновения. Проверьте разъемы, проводку и зажимы на предмет периодически возникающих проблем. Проведите тест на покачивание. Проверьте наличие грязи, коррозии, повреждений или других физических проблем с датчиком, проводкой, клеммами и разъемами.
- Отсоедините монитор диагностики подушек безопасности и проверьте сопротивление на клеммах. ПРИМЕЧАНИЕ: отключение диагностического монитора отключает всю систему подушек безопасности.
- Если сопротивление меньше 2 Ом, замените диагностический монитор.
- Если сопротивление больше 2 Ом, отсоедините правый датчик лобового столкновения от жгута проводов.
- Измерьте сопротивление между розовым/оранжевым и желто-белым проводами разъема датчика.
- Сопротивление должно быть менее 2 Ом. Найдите и отремонтируйте все открытые цепи, обнаруженные в № 617 или № 624.
- Если сопротивление больше 2 Ом, замените весь правый датчик лобового столкновения.
- Сотрите диагностические коды и выполните тест-драйв автомобиля, чтобы увидеть, возвращаются ли коды.
Распространенные ошибки при диагностике кода B1943
Как и в случае со многими другими кодами, технические специалисты часто забегают вперед с кодом B1943, не выполняя надлежащий процесс устранения, и в конечном итоге заменяют детали без необходимости.
Насколько серьезен код B1943?
Код B1941 может привести к тому, что подушка безопасности не сработает при столкновении.
Какой ремонт может исправить код B1943?
- Замена левого переднего датчика удара
- Замена/ремонт проводки и разъемов
- Поиск и устранение короткого замыкания в цепи датчика удара
На многих автомобилях Ford сигнальная лампа подушки безопасности мигает, предупреждая водителя о проблеме. Свет будет мигать индикацией самого кода. В этом случае он будет мигать четыре раза, после чего следует пауза, а затем три мигания, обозначающие 43.
Любая работа, связанная с подушкой безопасности, сложна, и ее лучше доверить профессионалу.
Случайное срабатывание подушки безопасности может привести к серьезной травме.
Нужна помощь с кодом B1943?
YourMechanic предлагает сертифицированных мобильных механиков, которые приедут к вам домой или в офис для диагностики и ремонта вашего автомобиля. Получите предложение и запишитесь на прием онлайн или поговорите с консультантом по обслуживанию по телефону 1-800-701-6230.
