Ремонт датчика уровня топлива ваз: Как заменить датчик уровня топлива в ВАЗ 2114

31 Июл 2021 alexxlab Комментировать

Содержание

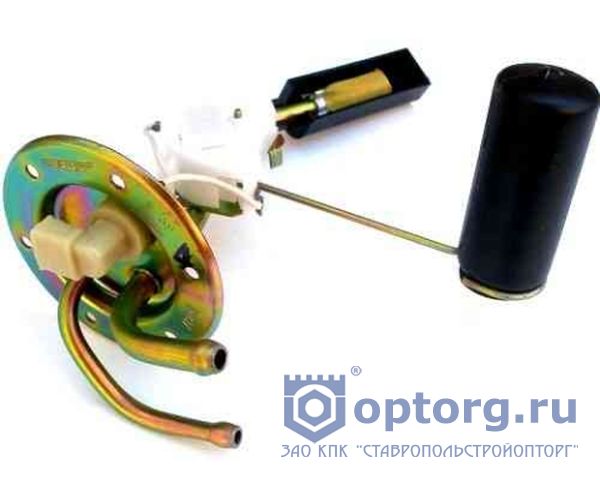

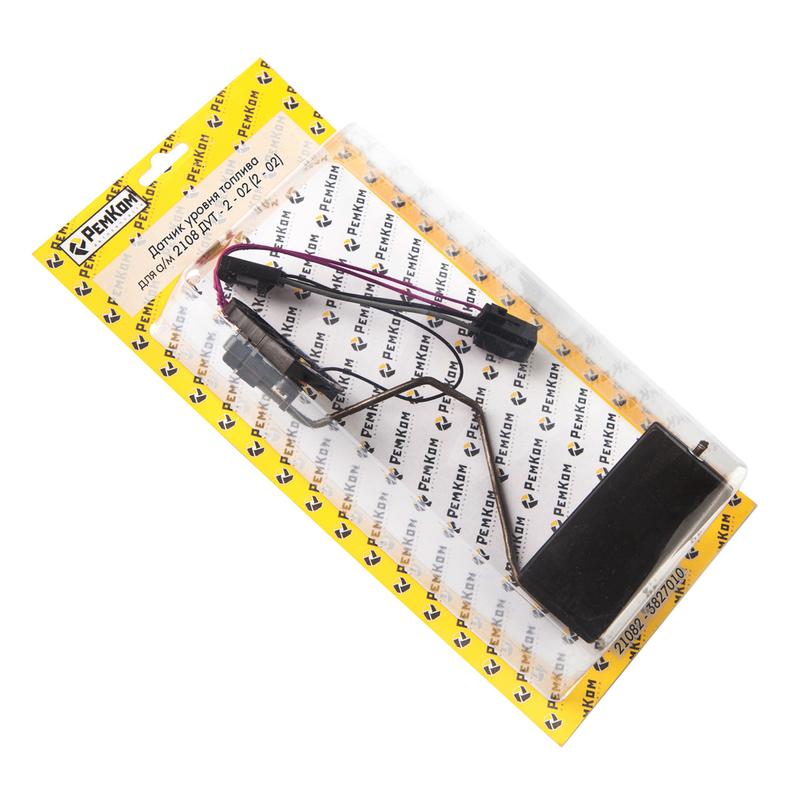

Датчик уровня топлива ваз 2109 карбюратор и инжектор

Датчик уровня топлива ВАЗ 2109 карбюратор ломается довольно редко, но случается это внезапно. Не стоит переживать, если стрелка датчика упала в ноль или данные не соответствуют действительности — любую из этих проблем можно решить. В крайнем случае, устройство можно просто заменить.

Особенности датчика

Датчик уровня топлива ВАЗ в большинстве моделей практически не отличается конструктивными особенностями. ДУТ представляет собой устройство с поплавком, закрепленное в бензобаке автомобиля. Благодаря положению поплавка мы получаем представление о количестве бензина в запасе — чем ниже он опускается, тем меньше будет количество топлива. Особенности работы этого устройства имеют мелкие отличия в зависимости от типа двигателя. Неважно карбюратор или инжектор в вашей системе — принцип работы и расположения датчика остаются прежними.

Измерительное устройство, как уже было упомянуто ранее, находится в баке, а доступ к нему можно получить, если отклонить заднее пассажирское сиденье.

Это пригодится, если вам понадобится проверить датчик на работоспособность или заменить его.

Когда наступает необходимость в его проверке:


  1. Датчик не показывает уровень бензина или врет на несколько пунктов. Иногда отклонение показаний от истины настолько огромное, что сбивает водителя с толку.
  2. Стрелка устройства замерла в одном положении или не двигается с отметки Ноль.
  3. Иногда бывает обратный случай, когда стрелка хаотически перемещается по всему полю.

Разбор узла, его обратная сборка

Для проверки работоспособности датчика ВАЗ 2108, ВАЗ 2109 необходимо разобрать узел. Понадобится такой набор инструментов:

  • отвертка;
  • ключ на 7;
  • сменная головка на 10.

Последовательно выполняются следующие действия:

  1. Откидываем заднее сидение, видим крышку. Крестовой отверткой откручиваем крепления, снимаем крышку отделения.
  2. В отсеке ворох проводов, все их нужно аккуратно поочередно отключить, чтобы не повредить. Здесь пригодится головка на 7.
  3. Далее головкой на 10 откручиваем сам датчик топлива, после чего извлекаем его из бензобака. Делать это стоит осторожно, без рывков.

На этом все манипуляции по разбору узла датчика окончены. Теперь устройство можно почистить, проверить сопротивление или заменить его. Если на корпусе устройства есть внешние механические повреждения, его можно даже не проверять, а лучше сразу заменить на новый. Датчик ремонту не подлежит так же, как и его запчасти.
Сборка проводится в обратном порядке, без каких-либо изменений. Перед подключением проводов желательно проверить их целостность. Это все, что может понадобиться при демонтаже узла.

Проверка работоспособности

Датчик топлива ВАЗ 2109 можно проверить на работоспособность благодаря омметру или мультиметру.

После того как устройство извлечено из бензобака, его контакты стоит подключить к тестеру. Фиксируем поплавок в одном положении и смотрим на показатели. В итоге должно получиться 275-320 Ом в верхнем положении поплавка или 5-20 Ом в нижнем. Посредине показатель сопротивления 100-130 Ом. Эти показатели для низкой панели приборов.

Для высокой панели эти значения отличаются:


  • 260-280 Ом в нижнем положении;
  • 60-70 Ом — среднее значение;
  • 15-20 Ом — верхнее предельное положение поплавка.

В случае если показатели устройства соответствуют приведенным примерам — прибор работает, с датчиком все в порядке, ремонт или замена ему не нужны. Когда присутствуют значительные отклонения, стоит проверить целостность проводов. Если они в порядке — неисправен сам датчик и его необходимо заменить.

Причины ошибок

Основная причина того, почему уровень топлива может неверно отображаться на панели приборов — длительная эксплуатация датчика.

Чаще всего устройство заменяют аналогичным из другой модели автомобиля, например, ВАЗ 21099, 2110.
После замены некоторые водители замечают некорректное отображение данных. Чаще всего такое случается, если датчик снят с более ранней версии автомобиля и поставлен на позднюю, например, с 2109 на 2110 модель. Кроме того, неверные данные могут быть и после установки европанели.

Причина может быть в контактах, но точного решения нет, поэтому если хотите менять датчик, то ищите аналогичную модель.

Еще одна причина — замусоренный поплавок. Когда эта часть устройства длительное время находится в бензине без чистки, то может покрыться довольно неприятным налетом. Как следствие — утяжеление конструкции, что приводит к постоянно завышенным показателям, а также к быстрой поломке рычага и поплавка. Поплавок можно заменить, но только на точно такой же, а не похожий.

Заключение по теме

В конце концов, если датчик топлива исправен, стоит проверить электронную часть системы, провода и контакты. Когда проверка не покажет результата, остается только везти в Самару в сервисный центр на диагностику сложных повреждений.

Датчик топлива на ВАЗ 2108, 2109 и 21099 имеет всего несколько вариантов неисправностей, которые решаются довольно просто — заменой устройства. Проводить ремонт датчика не имеет смысла, разве что можно заменить поплавок. При самостоятельном осмотре вы можете не обнаружить повреждений, но они могут присутствовать.

Если же вам не удалось обнаружить причину неправильного функционирования системы измерения количества топлива, то придется посетить ближайшее СТО для проведения диагностических работ.


Датчик уровня топлива — устройство, основные неисправности

Датчики в автомобиле обеспечивают контроль за работой систем его составных частей – силовой установки, трансмиссии и т. д. Часть из них напрямую влияют на функционирование мотора (датчик положения коленвала, датчик массового расхода воздуха и т. д.), и при их поломке двигатель начинает работать с перебоями. Но есть и такие, которые не оказывают особого влияния на работу автомобиля, но без них эксплуатация машины имела бы некоторые затруднения. Одним из таких является датчик уровня топлива (ДУТ).

Назначение и типы датчика уровня топлива

Общий принцип работы датчиков замера топлива

Данный элемент обеспечивает определение остаточного количества топлива в баке и передачу показаний на индикатор, установленный на приборной панели. Поэтому водитель во время движения может отследить остаток бензина или дизтоплива и своевременно его восполнить. Неисправности этого датчика может закончиться остановкой в самый неподходящий момент из-за пустого бака и походом к ближайшей заправке с канистрой.

Устанавливается датчик непосредственно в топливном баке. Он может быть как полностью отдельным элементом, так и быть объединенным с топливозаборником (карбюраторные авто), или же входить в состав блока подачи топлива (инжекторные модели).

Наибольшее распространение получили контактные датчики, созданные на основе потенциометра, их работа их основана на изменении сопротивления.

На авто применяются два типа датчика уровня топлива

  1.  рычажного;
  2. и трубчатого типа.

Каждый из них имеет свои особенности конструкции, достоинства и недостатки.

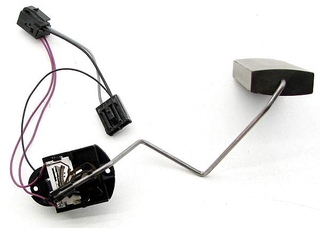

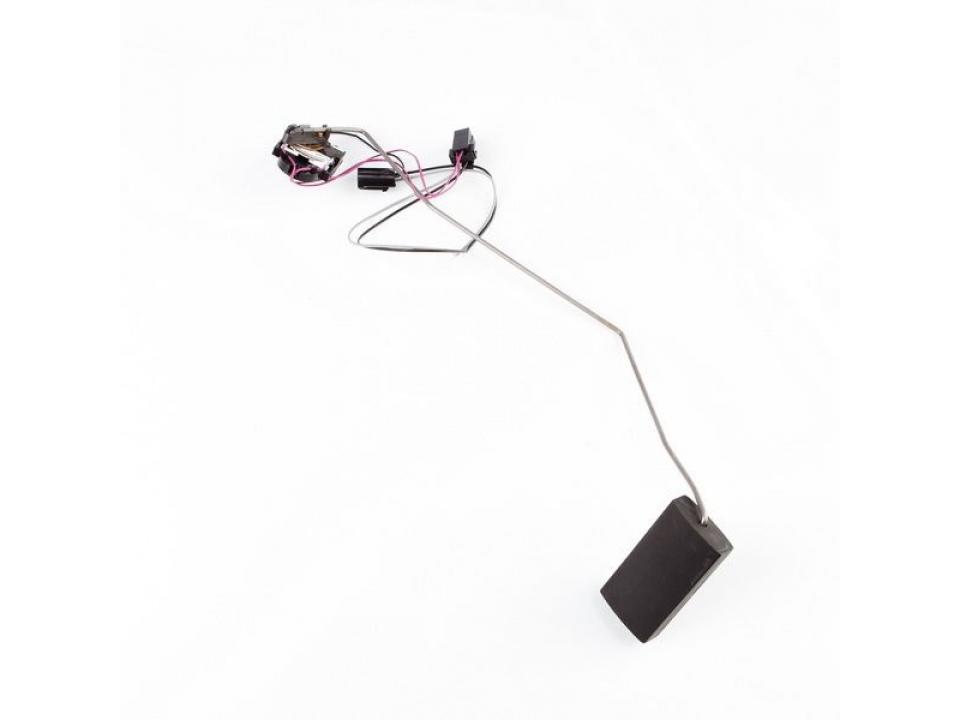

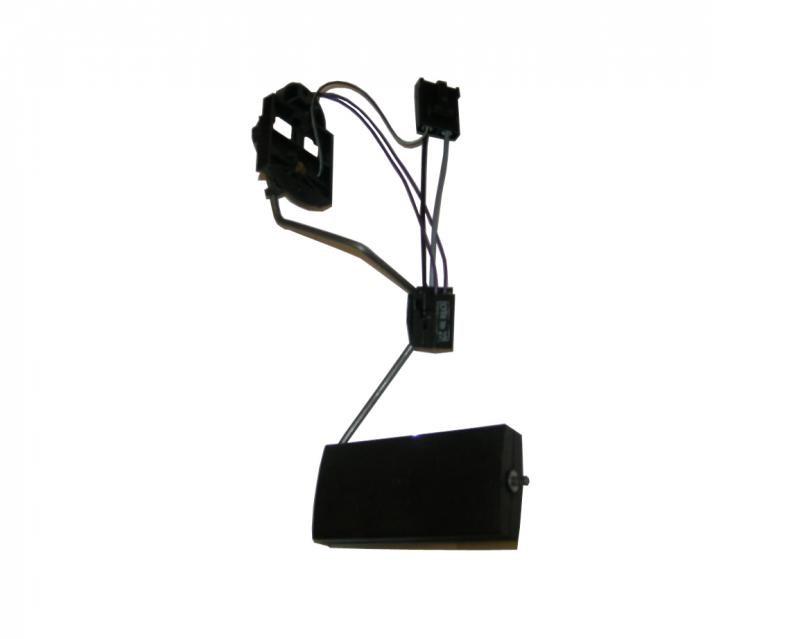

Датчик рычажного типа

Рычажный датчик уровня состоит из потенциометра, поплавка и рычага, связывающего их. В свою очередь потенциометр состоит из двух секторов, на один из которых нанесены пластинки резистивного материала и бегунка, контактирующего с сектором, а также соединенного с рычагом. Второй конец его соединен с поплавком.

Работает данная конструкция достаточно просто: поплавок, сделанный в виде полого герметичного элемента (из металла или пластика) всегда находится на поверхности топлива. По мере расхода бензина он опускается, при этом посредством рычага он перемещает бегунок потенциометра. Он контактирует с секторами к которым подсоединены провода, идущие к индикатору топлива. За счет изменения количества пластин, которые подключены в электрическую цепь потенциометра, меняется и сопротивление.

То есть, при заполненном баке, бегунок находится в крайнем положении, поэтому электрический ток проходит по кратчайшему пути в потенциометре, на пластинчатом секторе через самую крайнюю пластину. Из-за этого сопротивление самое низкое (порядка 7 Ом). По мере расхода бензина бегунок перемещается и подключает в цепь все больше резистивных пластин, что повышает сопротивление (при половине бака данный параметр составляет 120-130 Ом). При пустом же баке задействован уже весь пластинчатый сектор, обеспечивая максимальное сопротивление в цепи (320-340 Ом). Отметим, что параметры сопротивления указаны приблизительно, поскольку разные модели датчика уровня топлива имеют свои конкретные параметры.

К положительным качествам рычажного типа датчика относится очень простая конструкция, что обеспечивает надежность, а также небольшая стоимость. Но есть у него и недостатки – контактные пары со временем изнашиваются, а также данный ДУТ имеет погрешность в показаниях, особенно это касается у авто с аналоговыми индикаторами топлива.

Применяется он повсеместно как на отечественных авто (ВАЗ всех моделей, ГАЗ, КамАЗ), так и на зарубежных — Toyota, Volkswagen и т. д.

Датчик трубчатого типа

Датчик трубчатого типа несколько отличается по конструкции. У него нет в конструкции потенциометра как такового, но задействован принцип его работы.

Состоит он из защитной трубки, внутри которой располагаются направляющая стойка, с перемещающимся по ней поплавком, а также закольцованный провод сопротивления, подсоединенный к проводам, идущим на индикатор. Внутри поплавка установлены контактные кольца, постоянно контактирующие с проводом, обеспечивая еще одно кольцевание провода сопротивления по которому и движется электрический ток.

Устройство ДУТ трубчатого типа

фото Drive2.ru

Работает данный тип датчика так: через отверстие внизу в защитную трубку заходит топливо, на поверхности которого и плавает поплавок. За счет перемещения поплавка в зависимости от количества топлива и происходит изменение сопротивление.

То есть, при заполненном баке поплавок находится вверху защитной трубки. При этом электрический ток движется по короткому пути, поскольку задействован лишь малый отрезок провода сопротивления. По мере потребления топлива, поплавок опускается, и длина провода увеличивается, что и обеспечивает увеличение сопротивления в цепи.

Видео: Проверка и ремонт датчика уровня топлива

Ещё кое-что полезное для Вас:

Достоинством данного типа ДУТ является более точное измерение, поскольку он не восприимчив к колебаниям топлива при разных положения авто. Достигается это благодаря наличию защитной трубки. Но применяется он далеко не на всех машинах из-за того, что далеко не всегда геометрия бака дает возможность его установить. Это и является главным недостатком трубчатого датчика. Поэтому большее распространение получил рычажный тип.

Что же касается авто, то такой тип встречается очень редко, но все же они используются. К примеру трубчатый датчик устанавливается на микроавтобус Mercedes-Benz T1.

При этом у обоих этих типов имеется еще один общий недостаток. Их невозможно использовать с альтернативными видами топлива (этанол, биодизель и т. д.) Для такого топлива используются бесконтактные магнитные датчики.

Почему не работает датчик уровня топлива

Несмотря на простоту конструкции, датчики уровня топлива нередко выходят из строя, что приводит к неправильным показаниям или вообще он может не срабатывать.

Возможные неисправности ДУТ можно поделить на электрические и механические.

Что касается неисправностей электроцепи, то здесь все просто: проблемы часто возникают из-за окисления контактов, перегорания предохранителя, повреждения проводки.

А вот механических неисправностей больше:

  1. износ секторов потенциометра;
  2. изгиб рычага;
  3. нарушение герметичности поплавка.

При таких неисправностях индикатор уровня топлива может не работать или работать с перебоями – стрелка дергается, все время указывает на «пустой» бак и т. д.

Видео: Ремонт датчика уровня топлива

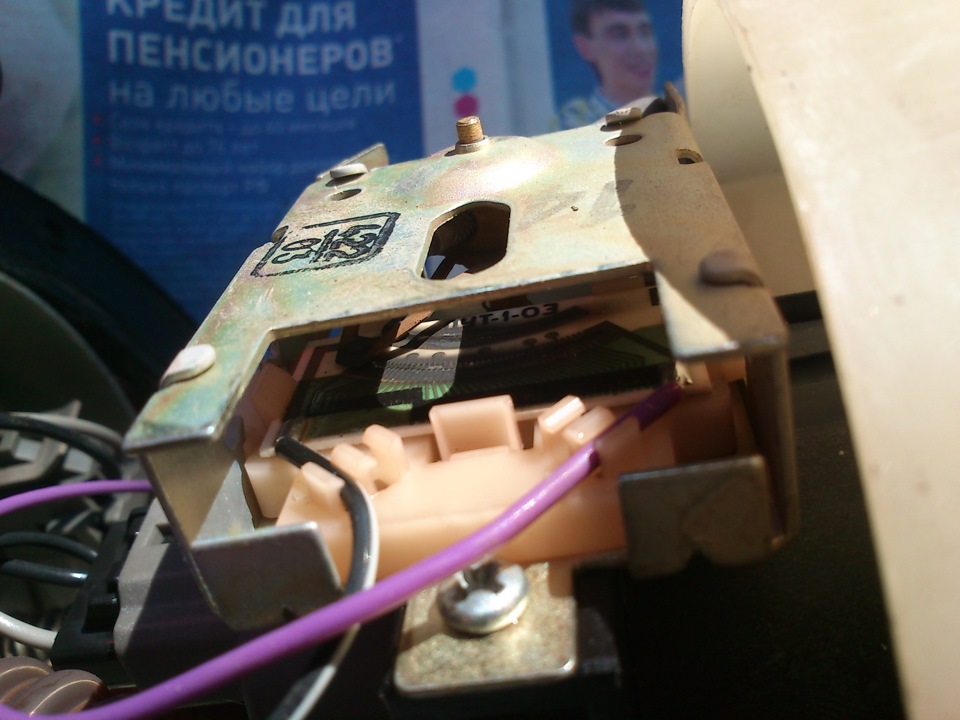

Чаще же всего проблемы создает износ секторов. Происходит это из-за контакта с бегунком, который постоянно перемещается по ним. В случае, когда износ  небольшой и имеется только тонкая затертая полоса, устранить неисправность можно путем подгибания бегунка, из-за чего он начинает контактировать с неизношенной поверхностью секторов. Но это не поможет, если полоса стертости широкая. Здесь уже придется полностью менять датчик.

Изгиб рычага обычно случается, когда производилось извлечение датчика и последующая его неаккуратная установка. Следствием этого становиться некорректное показание уровня, причем значительное.

Пробой поплавка приводит к попаданию топлива внутрь, из-за чего он уже не будет постоянно находиться на поверхности. По мере увеличения внутри горючего, он начнет погружаться, что приводит к неправильным показаниям количества топлива.

Если проблемы с работой ДУТ не связаны с электрической составляющей, а механической, то восстановление работоспособности зачастую выполняется путем полной замены датчика, поскольку стоит он немного и большинство просто не заморачиваются с ремонтом.

Важным условием при замене является правильный подбор датчика. На разных авто данный элемент обладает своими рабочими параметрами, в частности – сопротивлением при разных положениях бегунка.

Выбирать надо тот датчик, который полностью соответствует параметрам цепи, заявленным в тех. документации к авто.

Почему не работает указатель уровня топлива: неисправности и самостоятельная замена

Принцип работы двигателей внутреннего сгорания основан на сжигании топливовоздушной смеси. Массовое распространение получили моторы, в которых используется дизель и бензин. Водителю автомобиля важно понимать, как много топлива находится в баке, насколько быстро оно расходуется в том или ином режиме езды, и сколько километров машина еще сможет преодолеть до заправки. Чтобы информировать водителя об уровне топлива, на панели приборов имеется соответствующая шкала. Данные на нее передает датчик, расположенный в бензобаке. Как и любой другой элемент автомобиля, он имеет типичные неисправности, и водителю необходимо знать: как их диагностировать, устранить или, в крайнем случае, заменить датчик уровня топлива.

Как измеряется уровень топлива в автомобиле

Взаимодействие между указателем уровня топлива и датчиком топлива основано на передаче сигнала, который может быть аналоговым или цифровым. В зависимости от типа передаваемого сигнала, различаются датчики уровня топлива.

В современных автомобилях наибольшее распространение получили цифровые датчики, которые гораздо точнее аналоговых вариаций. Цифровой датчик получает аналоговую информацию об уровне топлива, которая преобразуется в сигнал, а после передается на указатель. При этом значение, которое поступает с датчика, рассчитывается исходя из геометрических параметров топливного бака и учитывая поправку на неравномерность распределения топлива по резервуару.

Непосредственно за измерение уровня топлива в автомобильных баках отвечает поплавок, который, представляющий собой цифровое потенциометрическое устройство. Он изготавливается из легких материалов (пластик, пенопласт, легкие металлы), чтобы находиться постоянно на поверхности топлива, тем самым передавая показания датчику. Подобная система измерения уровня топлива в баке простая, надежная и недорогая, что важно при массовом производстве автомобилей.

Поплавковые датчики можно разделить на два типа:

  • Рычажные. В таких типах датчиков поплавок соединяется с реостатом через металлический рычаг. Соответственно, при увеличении или уменьшении уровня топлива поплавок начинает движение, за ним поворачивается рычаг, движение передается на реостат и его сопротивление изменяется. Информация об этом сопротивлении, с учетом различных факторов, передается в виде цифрового сигнала на указатель уровня топлива.
  • Трубчатые. Поплавок в подобных датчиках уровня топлива устанавливается внутри специальной трубки, которая монтируется в топливный бак. Поплавок в трубке зафиксирован таким образом, чтобы его движение было возможно только по вертикальной оси. В нижней части трубки находится отверстие, в которое поступает топливо. При поступлении топлива поплавок поднимается, при уменьшении его количества опускается. Параллельно движению поплавка располагают контактные кольца на проводах, замыкание которых фиксирует информацию об уровне топлива, передаваемую на указатель.

Трубчатые датчики уровня топлива считаются более точными, чем рычажные. Преимущества трубчатой конструкции особенно проявляются при движении автомобиля в горку, с горки или на поворотах, когда уровень топлива в баке колеблется, и рычажная система может считывать не до конца достоверные показатели. При этом трубчатый датчик уровня топлива более дорогой, чем рычажный, и он может быть установлен не во все топливные баки, из-за ограничений геометрической формой.

Неисправности в работе указателя уровня топлива

Главным симптомом проблем с датчиком уровня топлива автомобиля являются ложные данные, поступающие на указатель. По «поведению» указателя можно сделать некоторые выводы о возникшей неисправности:

  • Указатель топлива находится на нуле, независимо от уровня топлива в баке. Вероятнее всего, проблема связана с ограничителем хода поплавка;
  • Указатель топлива двигается, но постоянно опускается на нулевое значение. Необходимо обратить внимание на состояние обмотки потенциометра и надежность контакта токосъемника с потенциометром;
  • Колебания указателя топлива. Подобная неисправность указывает на сильный износ контактов;
  • При пуске двигателя указатель топлива не отрывается от нуля. Неисправность связана с электроникой автомобиля. Необходимо проверить провода на обрыв и надежность подключения, а также убедиться в целостности предохранителя;
  • Лампочка низкого уровня топлива не загорается. Проблема может быть связана с выходом из строя потенциометра;
  • Неправильные показания уровня топлива. В такой ситуации следует проверить поплавок на герметичность.

Согласно правилам дорожного движения, эксплуатация автомобиля с неисправным указателем уровня топлива запрещена. Исходя из этого, проблему следует устранить, и чаще всего это делается путем замены датчика.

Как снять датчик уровня топлива

В зависимости от модели автомобиля, процесс демонтажа датчика уровня топлива может немного отличаться. При этом можно выделить основные моменты, на которые необходимо обратить внимание, чтобы снять датчик уровня топлива:

  1. Перед тем как приступать к демонтажу датчика, необходимо сбросить минусовую клемму с аккумулятора автомобиля;
  2. Далее требуется обеспечить доступ к датчику. В зависимости от того, где он располагается, необходимо будет снять обивку багажника или демонтировать заднее сиденье;
  3. Большинство датчиков сверху фиксируются предохранительной пластиной, для удаления которой потребуется открутить болты крепежа;
  4. Обязательно следует почистить от грязи и пыли сам датчик, а также топливный бак вокруг него, чтобы загрязнения не оказались внутри топливного бака;
  5. После этого с датчика снимаются провода и болты крепления.

Когда все описанные выше манипуляции будут выполнены, датчик уровня топлива можно доставать. Делать это необходимо максимально аккуратно, чтобы не повредить его конструкцию.

Как установить и проверить датчик уровня топлива

Установка датчика уровня топлива проводится в обратном демонтажу порядке. При этом важно помнить о некоторых основных рекомендациях по его установке и проверке:

  1. Перед тем как монтировать датчик, необходимо очистить посадочное место, в том числе и от следов старого герметика, если он был нанесен;
  2. Установить на посадочное место новую прокладку, предварительно смазав ее герметиком, если это требуется;
  3. Проверить работу указателя уровня топлива. Для этого, установив новый датчик уровня топлива, не следует сразу закрывать доступ к нему. Проехав порядка 50 километров, потребуется осмотреть топливный датчик и убедиться в отсутствии утечек.

Правильные показатели с датчика уровня топлива позволяют водителям планировать свой маршрут, что особенно важно при дальних поездках.

Загрузка…

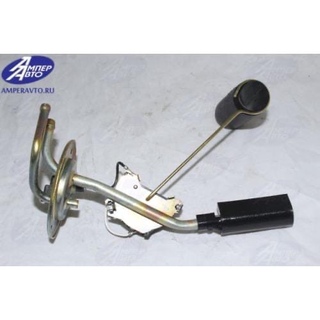

Датчик уровня топлива ВАЗ. Принцип работы датчика

Преобразователи, датчики, датчики — Информационный портал 2011 — 2021 Использование материала возможно при размещении активной ссылки

Датчик уровня топлива ВАЗ.Принцип работы датчика

В ВАЗ-2101 — 2107, как и в других современных автомобилях, в большинстве случаев используют датчики уровня топлива потенциометрического типа. У такого датчика поплавок механический (с рычагом и т. Д.) Связан с потенциометром — переменным сопротивлением (реостат). При изменении уровня топлива изменяется положение поплавка, рычаг, связанный с поплавком, перемещает ползунок на реостате. Это изменяет выходное электрическое сопротивление датчика уровня топлива.Это изменение преобразуется в соответствующие показания. В качестве материала для поплавковых датчиков уровня используется поролон, полый легкий металл или пластик.

Потенциометрические датчики уровня топлива рычажные и трубчатые. К достоинствам потенциометрических датчиков уровня топлива можно отнести простоту устройства и невысокую стоимость. Недостатки — из-за подвижных электрических контактов датчика износа. Это особенно актуально для автомобилей, которые используют такие агрессивные виды топлива, как этанол, метанол и биодизель.В данных условиях применяется бесконтактная конструкция датчика уровня топлива, в которой используется взаимодействие магнитных элементов.

Видео: Устройство и ремонт датчика уровня топлива на ВАЗ — 2101 — 2107

Описание датчика уровня топлива, неисправность, ремонт поплавкового датчика уровня, снос, принцип работы датчика уровня топлива, датчик всасывания — проверка сетки с помощью омметра, поплавок — заправка на поплавок, сигнальные лампы, реостат

Датчик уровня топлива «B», высокий уровень сигнала

P2068 Определение кода неисправности

Датчик уровня топлива «B», высокий уровень сигнала

Что означает код P2068

Этот код указывает, что датчик уровня топлива показывает напряжение выше ожидаемого. Чем выше значение, тем больше топлива в баке.

Что вызывает код P2068?

Если ваш бак был полон, когда вы отправляетесь в длительную поездку, показания напряжения должны уменьшаться по мере использования топлива в баке. Каждый производитель может немного отличаться, но метод установки этого кода одинаков. Во время движения заранее запрограммированного расстояния PCM ожидает увидеть падение уровня топлива, если уровень топлива упадет ниже указанного значения, будет установлен этот код неисправности.

Каковы симптомы кода P2068?

  • Владелец, скорее всего, первым узнает о лампе проверки двигателя.

  • Если водитель внимательно следит, он, вероятно, заметит, что указатель уровня топлива не сдвинулся так далеко, как должен.

  • Возможно, датчик топлива все еще будет работать, но не в соответствии со спецификациями, которые ожидает PCM.

Как механик диагностирует ошибку P2068?

Как и в случае с любой контрольной лампой двигателя, механик должен сначала подключить сканер, проверяющий коды, и просмотреть соответствующие данные. В этом случае он / она будет смотреть на показания напряжения от датчика уровня топлива в баке.В идеале механик должен удалить или добавить топливо в бак и посмотреть, изменится ли показание напряжения соответственно.

Часто бывает сложно удалить топливо из топливного бака, и добавление топлива только усложняет замену датчика из-за увеличения веса. Часто бывает более эффективно снять топливный бак, снять датчик уровня топлива и привести его в действие вручную, наблюдая за указателем уровня топлива и сканировать данные.

В процессе снятия бака рекомендуется проверить электрический разъем модуля топливного насоса на предмет повреждений или других признаков плохого электрического соединения.Если он обнаружен, разъем следует заменить. Обычно сменный или модернизированный разъем включается в модуль топливного насоса.

Общие ошибки при диагностировании кода P2068

Если автомобиль использует этот код, у него будет два топливных бака. Дополнительный топливный бак предназначен для дополнительной емкости или размер бака был слишком большим, чтобы поместиться в единую полость. Если это так, размер одного резервуара будет разделен на два. Поскольку существует два резервуара, очень легко ошибиться, к какому резервуару относится этот код.Следует потратить дополнительное время, чтобы убедиться, что удаляется правильный отправитель.

Насколько серьезен код P2068?

Код серьезен только из-за возможности закончиться топливом. Если вы отправляетесь в длительную поездку, большинство людей не останавливаются, чтобы проверить индикатор двигателя, если автомобиль работает нормально. Возможно, водитель не заметит, что указатель уровня топлива не движется, и продолжит движение, пока не станет слишком поздно. Кроме того, что закончился бензин, этот код не создает других проблем для автомобиля.

Какой ремонт может исправить ошибку P2068?

Наиболее распространенное исправление для этого кода — блок отправки уровня топлива. На некоторых автомобилях, в зависимости от года выпуска и модели, необходимо заменить топливный насос и датчик как единое целое. Даже если топливный насос исправен, снятие бака отнимает много времени и является сложной задачей, поэтому замена топливного насоса на данном этапе — хороший выбор для профилактического обслуживания.

Блоки отправки уровня топлива — частые отказы у всех производителей.К автомобилям с наиболее частыми отказами относятся грузовики Chevy и внедорожники, за ними следуют Dodge и Ford. Из всех топливных насосов, которые я заменил, я заменил больше топливных насосов и датчиков Chevy для грузовиков, чем любой другой. Азиатские и европейские автомобили, кажется, лучше справляются с поставками топлива и топливными насосами.

Нужна помощь с кодом P2068?

YourMechanic предлагает сертифицированных мобильных механиков, которые придут к вам домой или в офис для диагностики и ремонта вашего автомобиля. Получите расценки и запишитесь на прием онлайн или поговорите со консультантом по обслуживанию по телефону 1-800-701-6230.

коды неисправностей

P2068

Проверьте свет двигателя

P0461 Диапазон рабочих характеристик цепи датчика уровня топлива

Код неисправности OBD-II Техническое описание

Артикул:

Randy Worner
Сертифицированный специалист по ASE

Цепь датчика уровня топлива Диапазон / рабочие характеристики

Что это значит?

Этот общий диагностический код неисправности трансмиссии / двигателя обычно применяется ко всем двигателям, оборудованным OBDII, но чаще встречается в некоторых автомобилях Chrysler, GM, Ford, Lincoln, Mercury, Kia, Mazda, Mercedes Benz, Infiniti, Nissan и Subaru.

Датчик уровня топлива (ДУТ) обычно устанавливается в топливном баке, обычно в верхней части топливного бака / модуля топливного насоса. FLS преобразует механический уровень топлива в электрический сигнал для модуля управления трансмиссией (PCM). Обычно PCM затем информирует другие контроллеры, использующие шину передачи данных автомобиля.


PCM получает этот сигнал напряжения, чтобы определить, сколько топлива у него есть в топливном баке, отслеживая расход топлива и тем самым определяя экономию топлива.Этот код устанавливается, если этот вход не соответствует нормальному рабочему напряжению, хранящемуся в памяти PCM, даже на секунду, как демонстрирует этот диагностический код неисправности. Он также проверяет сигнал напряжения от датчика ДУТ, чтобы определить, верен ли он при первоначальном включении ключа.

P0461 мог быть установлен из-за механической (неправильный рациональный уровень топлива; это может происходить при заправке автомобиля при включенном зажигании или даже при работающем двигателе. Уровень топлива изменяется слишком быстро, что не является нормальным) или электрической (цепь датчика ДУТ) вопросы.Их нельзя упускать из виду на этапе устранения неполадок, особенно при решении периодически возникающих проблем.

Действия по устранению неисправностей могут различаться в зависимости от производителя, типа датчика ДУТ и цветов проводов.

Связанные коды неисправностей цепи датчика уровня топлива включают:

    P0460 Неисправность цепи датчика уровня топлива
  • P0462 Низкий входной сигнал цепи датчика уровня топлива
  • P0463 Высокий входной сигнал цепи датчика уровня топлива
  • P0464 Неустойчивый сигнал датчика уровня топлива

Степень тяжести и симптомы

Серьезность зависит от сбоя.Если механический сбой; тяжелая форма. Если электрический сбой, не такой серьезный, как PCM может его компенсировать. Компенсация обычно означает, что указатель уровня топлива постоянно показывает пустой или полный.

Симптомы кода двигателя P0461 могут включать:

  • Горит контрольная лампа неисправности (MIL)
  • Снижение воспринимаемой экономии топлива
  • Уменьшение пробега до пустого
  • Неправильный уровень топлива на указателе в комбинации приборов — всегда неверно

Возможные причины

Обычно причины для установки этого кода:

  • Обрыв в сигнальной цепи к датчику ДУТ — возможно
  • Замыкание на напряжение в сигнальной цепи датчика ДУТ — возможно
  • Замыкание на массу в сигнальной цепи датчика ДУТ — возможно
  • Отказ датчика ДУТ / чувствительный рычаг механически заклинило — вероятно
  • Failed PCM — маловероятно

Процедуры диагностики и ремонта

Хорошей отправной точкой всегда является поиск бюллетеня технического обслуживания (TSB) для вашего конкретного автомобиля. У производителя транспортного средства может быть флэш-память / перепрограммирование PCM для решения этой проблемы, и стоит проверить это, прежде чем вы обнаружите, что пошли по длинному / неверному пути.

Хорошим примером этого является продукция Ford, на которой установлена ​​система дистанционного запуска послепродажного обслуживания. Это может привести к установке ложного кода. Существует TSB, охватывающий эту тему, и его следует соблюдать, чтобы правильно диагностировать это состояние. Вспомогательные топливные баки также рассматриваются в этом TSB. Баки самотечного питания не рекомендуется использовать в этих системах и при заправке грузовиков Ford.Рекомендуется заправлять основные баки при выключенном зажигании.

Затем найдите датчик уровня топлива (ДУТ) на вашем конкретном автомобиле. Этот датчик обычно устанавливается в топливном баке или, возможно, даже в верхней части топливного бака / модуля топливного насоса. После обнаружения визуально осмотрите разъем и проводку. Ищите царапины, потертости, оголенные провода, пятна ожогов или расплавленный пластик. Разъедините разъем и внимательно осмотрите клеммы (металлические детали) внутри разъема.Посмотрите, выглядят ли они обгоревшими или имеют зеленый оттенок, указывающий на коррозию. При необходимости очистки клемм используйте очиститель электрических контактов и щетку с пластиковой щетиной. Дайте высохнуть и нанесите электрическую смазку в местах соприкосновения клемм.

Если у вас есть диагностический прибор, удалите диагностические коды неисправностей из памяти и посмотрите, возвращается ли код P0461. Если этого не произошло, то, скорее всего, проблема в подключении.

Это наиболее распространенная область, вызывающая беспокойство в этом коде, так как соединения топливного бака имеют наибольшее количество проблем с коррозией.

Если код P0461 действительно возвращается, нам нужно будет протестировать датчик ДУТ и связанные с ним цепи. При выключенном ключе отсоедините электрический разъем датчика ДУТ. Подключение цифрового вольтметра (DVOM) черный провод к земле или низкого опорного терминала в FLS разъем датчика жгута проводов. Подключите красный провод цифрового вольтметра к сигнальной клемме на разъеме жгута проводов датчика FLS. Включите ключ двигателя. Проверьте спецификации производителя; вольтметр должен показывать либо 12 вольт, либо 5 вольт.Если напряжение неправильное, отремонтируйте провод питания или заземления или замените PCM.

Если предшествующий тест пройден, Подключите один провод омметра к клемме сигнала на датчике, а другие ведут к земле или низкому опорному терминалу на датчике. Показание омметра не должно быть нулевым или бесконечным. Проверьте спецификации производителя на сопротивление датчика, чтобы точно проверить сопротивление на уровне топлива (1/2 бака топлива может показывать 80 Ом). Если показания омметра не проходят, заменить ДУТ.

Если все предыдущие тесты пройдены, и вы продолжаете

обзоры датчиков уровня топлива — Интернет-магазины и обзоры на датчик уровня топлива на AliExpress

Отличные новости !!! Вы попали в нужное место для датчика уровня топлива. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот датчик верхнего уровня топлива вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели датчик уровня топлива на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в датчике уровня топлива и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести датчик уровня топлива по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Признаки засорения топливной форсунки — очиститель топливной форсунки HQ

Есть много способов, которыми засорение может повлиять на форсунки.Нажмите, чтобы увеличить.

Невозможно переоценить важность очистки забитых топливных форсунок. Но как узнать, забиты ли топливные форсунки? Или неисправен?

Неисправность двигателя редко бывает легко идентифицировать, но для каждой проблемы есть симптомы, которые может заметить каждый.

Итак, в этой статье я постараюсь изо всех сил помочь вам понять, как проявляются различные проблемы, вызванные грязными форсунками, и как вы можете научиться их своевременно замечать.

Грязные, забитые, забитые, протекающие или вообще неисправные топливные форсунки имеют следующие симптомы:

  • Двигатель заикается, колеблется, спотыкается — без надлежащей воздушно-топливной смеси горение внутри цилиндров затруднено.
  • Пропуски зажигания в двигателе — плохая топливно-воздушная смесь в цилиндрах может вызвать неполное сгорание. Цилиндр может пропустить ход, вызывая немедленную потерю мощности двигателя и заметный звуковой эффект. Когда это становится достаточно серьезным, водитель почувствует рывки двигателя и / или трансмиссии.
  • Потеря производительности — двигателю требуется достаточно топлива для правильного и сильного сгорания. Если горение затруднено, страдает мощность двигателя.
  • Неровная работа на холостом ходу / остановка двигателя — неравномерная подача топлива на холостом ходу может привести к слишком низкому обороту двигателя и вызвать остановку двигателя.

Например, послушайте этот плохой звук топливной форсунки :

Помимо проблем с производительностью, вам также придется иметь дело с:

  • Неудачные тесты на выбросы — падение топлива эффективность сгорания вызывает неполное или неравномерное сжигание топлива, увеличивая выбросы.
  • Повышенный расход топлива — когда эффективность сгорания топлива снижается, вам часто нужно сжигать больше топлива для достижения желаемых уровней производительности.
Очистители топливных форсунок просты в использовании

Симптомы блокировки дизельной форсунки аналогичны. И во многих случаях может упростить диагностику проблемы, поскольку отсутствие свечей зажигания в дизельных двигателях означает, что существует на одну потенциальную причину меньше.

Если вы заметили какие-либо из этих симптомов засорения топливных форсунок на любом из ваших транспортных средств или другом механическом оборудовании, использующем двигатели с впрыском топлива, определенно стоит поискать некоторые средства для очистки форсунок.

Тем не менее, стоит еще раз подчеркнуть важность профилактики. Правильный график технического обслуживания, который включает регулярное использование очистителей форсунок (жидких присадок или наборов для ручной очистки), может иметь большое значение для поддержания бесперебойной работы ваших автомобилей и снижения любых счетов за ремонт в будущем.

Это потому, что когда дело доходит до засорения топливной форсунки, это не случай ЕСЛИ, а КОГДА.

Это означает, что рано или поздно топливные форсунки на вашем двигателе с впрыском топлива загрязняются и в какой-то степени забиваются.Это особенно актуально для машин, которые регулярно работают в течение коротких периодов времени (например, ездят на короткие расстояния по городу или используют сельскохозяйственную технику), поскольку многократное включение и выключение двигателя усугубит засорение.

Это лишь одна из тех неизбежных вещей, которые неизбежны при эксплуатации современных двигателей с впрыском топлива. Если, конечно, вы не следите за своим автомобилем должным образом.

Безупречное обслуживание может оказаться огромным делом. Фото Аарона Хубера на Unsplash

И хотя профессиональная чистка форсунок не является чрезмерно дорогой (в пределах 50–100 долларов), замена их из-за непоправимого ущерба может стоить НАМНОГО дороже.Не хочу вас тревожить, но стоимость замены топливных форсунок может достигать сотен долларов.

Хотя вы всегда можете испачкать руки и решить проблемы самостоятельно, в этом случае ознакомьтесь с этой статьей: Очистка топливных форсунок — как чистить топливные форсунки?

Почему проблемы с топливными форсунками, такие как засорение или утечка, встречаются так часто?

Ну, попросту говоря, топливные форсунки выполняют важную работу по распределению топлива в двигателе под точным углом и в количестве, необходимом для оптимальной работы двигателя. А поскольку имеется несколько форсунок топливных форсунок, которые должны равномерно распределять топливо, достаточно одной грязной форсунки, чтобы повлиять на производительность двигателя. Таким образом, любой риск для инжектора эффективно умножается на количество инжекторов в двигателе.

И, несмотря на проблемы, которые могут вызвать грязные форсунки, первые симптомы не всегда заметны, потому что современные двигатели имеют внутренние датчики и компьютеры, которые могут регулировать топливную смесь для компенсации мелких ошибок. Это, в свою очередь, может привести к тому, что начальные фазы засорения или утечки останутся незамеченными.

Также стоит упомянуть, что автомобили, в которых используются двигатели с турбонаддувом, подвержены риску неконтролируемых взрывов, вызывающих повреждение двигателя. Это может произойти из-за чрезмерно обедненной смеси из-за грязного инжектора.

Двигатели с турбонаддувом, которые достигают высоких оборотов, требуют гораздо более точного расхода топлива, чем другие типы двигателей. Если топливные форсунки загрязнены, засорены или разбалансированы иным образом, риск повреждения двигателя может быть очень высоким.

Определенно имеет смысл действовать на опережение, чтобы сэкономить много денег и избавить себя от головной боли в долгосрочной перспективе. Проблемы с топливной форсункой могут быть серьезным.

Это не означает, что детонация не может стать проблемой и для других автомобилей, поскольку это определенно может быть. Однако для большинства двигателей с обычным впрыском топлива детонация чаще вызывается использованием низкооктанового бензина. Хотя жидкие очистители не всегда предназначены для этого, многие продукты также действуют как повышающие октановое число топлива, повышая октановое число бензина и, таким образом, помогая уменьшить опасные детонации.

Вот очень хорошее видео, которое объясняет всю концепцию детонации и октанового числа в больших и простых для понимания деталях:

Здесь также справедливо отметить, что все симптомы, упомянутые в в этой статье также могут быть рассмотрены вопросы, не связанные с форсунками. Двигатели — это сложные механизмы, и обычно в системе есть несколько частей, которые могут вызывать схожие симптомы при выходе из строя. То, что вы можете принять за плохой звук топливной форсунки, иногда может относиться, например, к неисправным свечам зажигания.

Если вы хотите быть на 100% уверенным в том, в чем проблема, всегда полезно посетить профессионального механика. Однако причина, по которой я рекомендую в первую очередь очистители топливных форсунок, заключается в их низкой стоимости и простоте использования.

Добавление жидкого очистителя в топливный бак — это безопасный метод экономии времени, который можно попробовать перед отправкой автомобиля в магазин.

Давайте еще раз напомним этой простой инфографике, которую мы подготовили для вас:

Итак, в следующий раз, когда вы будете водить машину, мотоцикл или работать с какой-либо машиной с системой впрыска топлива, не забывайте следить за Эти симптомы могут указывать на грязные, протекающие или забитые топливные форсунки. Или, еще лучше, избегайте их в первую очередь, регулярно используя чистящие средства!

А чтобы узнать, помог ли уборщик вашей машине, попробуйте наш удобный калькулятор расхода топлива! Проверяйте свой пробег и отслеживайте его изменения.

— Джек

Больше информации на нашем сайте:

% PDF-1.4 % 659 0 obj> endobj xref 659 150 0000000016 00000 н. 0000004567 00000 н. 0000003296 00000 н. 0000004728 00000 н. 0000004754 00000 н. 0000004800 00000 н. 0000004928 00000 н. 0000004963 00000 н. 0000005226 00000 н. 0000005317 00000 н. 0000005408 00000 п. 0000005487 00000 н. 0000005566 00000 н. 0000005644 00000 н. 0000005722 00000 н. 0000005800 00000 н. 0000005878 00000 н. 0000005956 00000 н. 0000006034 00000 н. 0000006112 00000 н. 0000006190 00000 п. 0000006268 00000 н. 0000006346 00000 п. 0000006424 00000 н. 0000006502 00000 н. 0000006580 00000 н. 0000006658 00000 п. 0000006736 00000 н. 0000006814 00000 н. 0000006892 00000 н. 0000006970 00000 п. 0000007048 00000 н. 0000007126 00000 н. 0000007204 00000 н. 0000007282 00000 н. 0000007360 00000 н. 0000007438 00000 п. 0000007516 00000 н. 0000007594 00000 н. 0000007672 00000 н. 0000007750 00000 н. 0000007828 00000 н. 0000007906 00000 н. 0000007984 00000 п. 0000008062 00000 н. 0000008140 00000 н. 0000008218 00000 н. 0000008296 00000 н. 0000008374 00000 н. 0000008452 00000 п. 0000008530 00000 н. 0000008608 00000 н. 0000008686 00000 н. 0000008764 00000 н. 0000008842 00000 н. 0000008920 00000 н. 0000008998 00000 н. 0000009076 00000 н. 0000009154 00000 н. 0000009232 00000 н. 0000009310 00000 п. 0000009388 00000 п. 0000009466 00000 н. 0000009544 00000 н. 0000009622 00000 н. 0000009700 00000 н. 0000009778 00000 п. 0000009856 00000 п. 0000009933 00000 н. 0000010010 00000 п. 0000010087 00000 п. 0000010164 00000 п. 0000010241 00000 п. 0000010318 00000 п. 0000010395 00000 п. 0000010472 00000 п. 0000010549 00000 п. 0000010626 00000 п. 0000010703 00000 п. 0000010780 00000 п. 0000010857 00000 п. 0000010934 00000 п. 0000011011 00000 п. 0000011087 00000 п. 0000011164 00000 п. 0000011243 00000 п. 0000011321 00000 п. 0000011418 00000 п. 0000011483 00000 п. 0000012609 00000 п. 0000013723 00000 п. 0000014841 00000 п. 0000015969 00000 п. 0000017081 00000 п. 0000017807 00000 п. 0000018581 00000 п. 0000018772 00000 п. 0000018952 00000 п. 0000020228 00000 п. 0000021692 00000 п. 0000023398 00000 п. 0000023455 00000 п. 0000023569 00000 п. 0000023707 00000 п. 0000023846 00000 п. 0000023999 00000 п. 0000024067 00000 п. 0000024233 00000 п. 0000024319 00000 п. 0000024417 00000 п. 0000024571 00000 п. 0000024657 00000 п. 0000024779 00000 п. 0000024943 00000 п. 0000025016 00000 п. 0000025160 00000 п. 0000025233 00000 п. 0000025371 00000 п. 0000025444 00000 п. 0000025586 00000 п. 0000025659 00000 п. 0000025822 00000 п. 0000025895 00000 п. 0000026042 00000 п. 0000026115 00000 п.
