Лада Гранта гидрокорректор фар
На отечественной Лада Гранта установлен гидрокорректор фар, который выходит из строя довольно часто, именно потому многие владельцы данного авто интересуются как осуществить ремонт своими руками, если корректор не работает.
Гидрокорректор фар появился еще на таких моделях в России как ВАЗ 2105 и 2107. Новшество сразу оценили по достоинству и приняли. Впоследствии его стали устанавливать на новые машины автоконцерна, в том числе и на Лада Гранта.
Корректоры фар конструктивно бывают 2-ух видов:
- • Электрическая система по регулировке фар.
- • Гидравлическая установка, регулирующая угол наклона фар.
Как работает гидрокорректор фар на Гранте
За счет выдвижения специального встроенного в механизм штока непосредственно исполнительного механизма, так называемый корректор фар меняет угол наклона освещения.
Механизм приводится в движение непосредственно за счет электрического привода или определенного уровня давления гидравлической залитой жидкости. Как выяснилось опытным путем, спустя непродолжительное время после приобретения новой Лада Гранта, выходит из строя такое устройство, как гидрокорректор фар, и у многих возникает закономерный вопрос: как осуществить ремонт своими руками? Однако об этом расскажем ниже. Специалисты выделили несколько явных признаков, которые указывают на неисправность обозначенного нами механизма:
- На устройстве каким-либо образом повреждены соединительные трубки (возможно образовались трещины).
- Герметичность системы регулировки, нарушена.
- Заклинил один из имеющихся цилиндров.
Генератор на Калину
Регулировка сцепления на Калине своими руками
Лада Калина не заводится не крутит стартер
Если повреждены трубки, то регулировка будет полностью отсутствовать, а свет освещает дорогу около машины. Такое освещение не соответствует безопасности езды непосредственно в темное время суток. Следовательно, многие владельцы отечественной Лада Гранта начинают искать всевозможные способы устранения этой неполадки.
Поиск причины неполадки достаточно быстрый, поскольку каждый опытный водитель может понять, что виновен в данной проблеме именно корректор фар. Многих автовладельцев затрагивает тема, возможен ли в данном случае ремонт своими руками? Если ваш автомобиль все еще находится на гарантийном обслуживании, то вопрос снимается автоматически, поскольку по гарантии вам произведут бесплатную замену. Однако в большинстве случаев, проблема возникает, когда авто уже находится не на гарантии. Что делать в таком случае? Также не все могут обратиться срочно в автомобильный центр, ездить на личном транспорте необходимо, но это не безопасно. Следовательно, придется осуществлять ремонт собственноручно. В этом нет ничего сверхсложного.
Ремонт устройства, как было сказано выше, не является сложным, не потребует от вас наличия специальных приспособлений и каких-то не подручных инструментов. Достаточно взять с собой острое шило, самые обычные плоскогубцы, немного тосола, и саморез, у которого нужно предварительно отрезать острый конец.
Ремонт своими руками гидрокорректора фар на Ладе Гранте
Как говорилось выше, устройство по регулировке фар, когда не работает, то есть только несколько причин этого. Основная причина, это образование трещин.
Необходимо визуально осмотреть гидрокорректор. Если вы выявили на соединительных трубопроводах трещины, которые зачастую образуются из-за сильных температурных перепадов в моторном отсеке, то ремонтные работы заключаться будут непосредственно в устранении этих самых трещин. Если трещина располагается вблизи с исполнительным механизмом или самим корректором, тогда следует откусить трубку.
Вам потребуется установить новую, целую трубку, и затем прокачать систему тосолом. Используя пассатижи для этого, нужно аккуратно извлечь заглушку корректора, дабы была возможность наполнить тосолом систему. Вам может потребоваться помощь кого-либо, или воспользоваться специальным приспособлением, которое предназначается для выдвижения штока из системы корректора непосредственно в исполнительном механизме. Важно делать все последовательно и правильно, помощник выдвигает аккуратно шток, используя для этой цели, заготовленные заранее пассатижи, а в это самое время вы заливаете не спеша в систему тосол. Главное штоком делать исключительно плавные движения, поскольку есть большая вероятность попадания в систему корректора воздуха.
После того, как система гидрокорректора фар LADA Granta заполнена жидкостью, при этом вместо имеющейся заглушки поставьте подходящий по диаметру саморез, у которого предварительно спиливаем острую часть. Далее обязательно проверьте работу систему, два штока при исправной работе должны единовременно выдвигаться.
Подведем итоги
На этом замена завершена полностью. Были также отмечены некоторые случаи, что на LADA Granta отсутствует целиком и полностью регулировка фар, когда один из имеющихся штоков в системе поломан. Тогда ремонт осуществляется путем наращивания сломанного штока. Тоже работа не сложная, но требует внимания и время.
vaz-lada-granta.com
Как восстановить гидрокорректор фар Лады Гранты
На моей машине Ладе Гранте фары стали светить слишком низко. Вначале я поднимал пучок света настройкой гидрокорректора, но фары через некоторое время снова опускались. Регулировка дошла до максимальной отметки, но свет падал низко. Этот вопрос встречается у владельцев автомобилей, оснащенных гидрокорректором фар.
Почему так происходит
Конструкция его ненадежная, давление жидкости постепенно падает, и лучи света опускаются. Это происходит в течение 3 лет, и настройка пропадает. Если заменить корректор новым, то через несколько лет процесс повторится.
Что делать

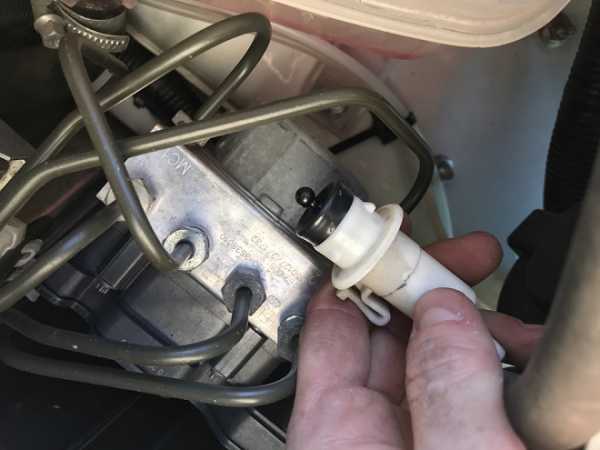

Возвратить фарам нормальное состояние можно простым способом. Нужно достать гидрокорректор путем его вращения против часовой стрелки.
Работа корректора Лады Гранты состоит в следующем. При повороте регулятора в салоне машины, шток выдвигается из цилиндра и поднимает фару.
Когда давление жидкости снижается, то шток полностью погружается внутрь цилиндра и становится короче. Фары опускаются вниз, и регулятор уже не действует.

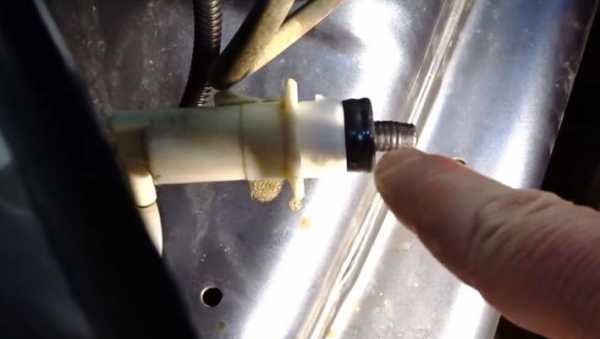

Предлагаю увеличить длину штока пластиковой трубкой. Для этого можно использовать дюбель-гвоздь для строительных работ.
8 – диаметр, 80 – длина. Используется часть со шляпкой. Вначале отмерим от дюбель-гвоздя 15 мм, которые были определены путем экспериментов.
Это позволит сохранить регулировки, установленные с завода. Если длина будет больше, то настройка нарушится. Сразу не отрезайте, чтобы удобнее его надеть на шток гидрокорректора. Трубка одевается на шток плотно, поэтому для облегчения работы нагрейте его зажигалкой в течение 2 секунд.
После нагревания сразу надевайте на шток, и отрезайте по размеченной линии. Я так и сделал, в результате получил следующее:
Края оплавил пламенем зажигалки, чтобы они не были острыми. Шток сопрягается с чашечкой, и такая закругленная форма ему более подходит. Теперь можно устанавливать на место. По аналогии со снятием. Нажимать на фиксатор не нужно, вставляйте и вращайте по часовой стрелке.
Такую же процедуру нужно провести с другой фарой. Там тоже ничего снимать не нужно, добраться до гидрокорректора можно легко. После удлинения штоков корректоров нужно отрегулировать свет фар.
На Ладе Гранте не закрывает центральный замок — ремонт за 10 минут.
Регулировка
Существует 2 вида настройки:
- Барашек – влево, вправо.
- Пластиковая белая гайка – вверх, вниз.
Вращать ее нужно через отверстие, которое показано на фотографии.
Для этого потребуется длинный шестигранник с шариком на конце, так как отверстие немного не совпадает с расположением гайки. Поэтому шарик поможет поворачивать ключ под некоторым углом. Можно использовать шестигранник с маленьким карданчиком, размер Н6.
Как улучшить чувствительность электронной педали газа на Ладе Гранте.
Просовываем его в указанное отверстие, попадаем в гайку и вращаем. Вначале настраиваем ближний свет левой фары. Это рекомендуется делать на дороге со встречной машиной. Пучок света нужно поднять вверх, чтобы он не попал на ветровое стекло встречного автомобиля. Иначе ваши фары будут слепить водителя.
Квалифицированный чип-тюнинг автомобилей Ауди.
Свет должен падать примерно на уровне бампера с небольшим запасом по высоте. Если на задних сиденьях будут пассажиры, то машина присядет, а луч света поднимется. Для этого нужен запас по высоте.
Как отремонтировать замок бардачка на Ладе Гранте.
После регулировки левой фары Лады Гранты, поставьте автомобиль возле стены. Затем настройте высоту пучка правой фары на уровне левой, ориентируясь по границе света. На этом регулировка закончена, всем удачи на дорогах! Ждем ваших комментариев и мнений по этому вопросу!
xn—-21-43dabppn4d4dn.xn--p1ai
Замена гидрокорректора фар на гранте
Добро пожаловать!
Гидрокорректор фар – появился он очень давно в линейки автомобилей ВАЗ и всё началось с классики, позже он перешёл и на передний привод, ставился на ВАЗ 2109, ВАЗ 21099 и т.д., по сути это очень удобная вещь, без которой сложно обойтись в такой ситуации когда автомобиль сильно нагружен, вить благодаря нему можно не выходя из машины направлять пучок света фар вверх или вниз, особенно это полезно когда задняя часть автомобиля нагружена, например в багажник много продуктов положили и задняя часть чуть-чуть присела, тем самым фары начинают светить не вперёд а вверх ослепляя при этом других водителей, вот чтобы такого не было и был придуман гидрокорректор фар, покрутив ручку которого, пучок света фар можно будет вниз направить и тем самым ослеплять он уже не кого не будет.
Примечание!
Чтобы произвести замену гидрокорректора фар, нужно будет запастись: Воротком и накидной головкой «на 21», если воротка нет то вместо него так же можно использовать удлинитель!
Краткое содержание:
Где находится гидрокорректор фар?
Одним концом корректор выведен в салон автомобиля (Кнопка же у него есть, которую вращать нужно, так вот за ней кончик гидрокорректора и установлен), а другими концами (Он разделяется на две части) он в моторный отсек выведен, где первым концом подсоединяется к левой фаре, а вторым к правой фаре, для наглядности на фото ниже красной стрелкой показано его подсоединение к фаре, а синей указана кнопка управления им, под которой сам гидрокорректор фар и располагается.
Когда нужно менять гидрокорректор фар?
При выходе из строя он подлежит замене, в связи с которой он перестанет регулировать фары (Одну фару) и в связи с чем эксплуатация автомобиля ухудшится, кроме того фара может полностью упасть (Всё так скорее всего и будет, то есть к примеру фары у вас всегда были на гидрокорректоре настроены на цифру «2», после выхода его из строя, вне зависимости от того на какую цифру настроены фары, они упадут в самый низ на «0») и смотреть в самый низ на дорогу и в завершение гидрокорректор при выходе из строя рекомендуем вам осмотреть, а именно проверить все шланги идущие от него (Из салона) как говорится от и до (Полностью) и если во время осмотра будут найдены места где жидкость подтекает (Из шлангов она вытекать не в коем случае не должна, даже капать, если вытекает то он пришёл в не годность), то он подлежит замене.
Как заменить гидрокорректор фар на ВАЗ 2190?
Снятие:
1) Снимается корректор легко и сложно могут возникнуть лишь только с его вытаскиванием, делается это всё следующим образом, в начале снимается руками крышка монтажного блока которая закреплена на четырёх фиксаторах (см. фото 1), как только крышка будет снята, перебраться нужно будет к рабочим цилиндрам корректора (Это те которые на фаре находятся) и отсоединить оба придётся, отсоединяются они посредством отжимания фиксатора (На каждом цилиндре фиксатор находится который их крепит к блоку-фаре) и поворачиванием против часовой стрелки и вытаскиваются потом (см фото 2), после чего перебраться опять же в салон нужно и там снять ручку корректора фар потянув за неё (см. фото 3) и за ручкой находящуюся гайку крепления корректора фар отвернуть воротком с накидной головкой (см. фото 4) и после этого можно снимать корректор с автомобиля.
2) Снимается гидро-корректор фар по средством выведения в салон автомобиля, то есть в начале как показано на маленьком фото уплотнитель шлангов выводится в салон (Указан красной стрелкой) и за ним выводятся шланги с рабочими цилиндрами и тем самым корректор фар снимается с автомобиля.
Установка:
Устанавливается новый гидро-корректор фар точно так же, через салон он засовывается и выводится тем самым в подкапотное пространство, где там рабочие цилиндры корректора подсоединяются к блоку-фары, при этом отверстие в моторном щите закрывается уплотнителем шлангов и другой конец (Который в салоне) вставляется в отверстие и после чего закручивается гайкой, при этом устанавливается на своё место ручка корректора фар и крышка монтажного блока.
Дополнительный видео-ролик:
Увидеть наглядно процесс замены корректора фар, можно в ролике ниже, на примере такого автомобиля как ВАЗ 2110, процедура замены что на Ладе Гранте, что на десятках особо не отличается.
vaz-russia.com
Гидрокорректор фар на автомобиле Лада Гранта, его ремонт
Владельцам современных автомобилей интересен вопрос гидрокорректор фар гранта ремонт. Первые такие устройства появились ещё на «классике» ВАЗ 2105 и 2107. Водители быстро приняли и оценили такую новинку. Поэтому в дальнейшем их стали устанавливать на другие модели, например, Лада Гранта. По своей конструкции они бывают двух видов:1. Гидравлические устройства для регулировки угла наклона фар;
2. Электрические системы изменения освещения.
Немного о принципе работы
Любое из устройств по регулировке угла наклона пучка освещения производит его изменение посредством выдвижения штока исполнительного механизма. Они приводятся в движение давлением гидравлической жидкости или электрическим приводом. К сожалению, через некоторое время эксплуатации гидрокорректор фар, устанавливаемый на моделях Лада Гранта выходит из строя. Специалисты отмечают такие признаки неисправностей этого устройства:
• Один из рабочих цилиндров заклинил;
• Нарушена герметичность регулировки угла наклона светового пучка;
• Повреждены соединительные трубки этого устройства.
В последних случаях регулировка будет отсутствовать, свет будет освещать дорогу рядом с машиной. Так как автомобиль редко передвигается с полной нагрузкой, освещение дорожного полотна не будет способствовать безопасности движения в ночное время. Поэтому приходится владельцам принимать меры по устранению таких неисправностей. Поиск проблем не бывает длительным, так как практически всегда виновником оказывается гидрокорректор фар. Возникает вопрос о том, возможен ли ремонт этого устройства. Если машина находится на гарантии, вопрос снимается, потому что будет его замена. А что делать тем водителям машин, гарантия которых истекла, автоцентр далеко, а передвигаться машиной необходимо. Специалисты отвечают, что придётся устранять своими силами.
Устранение неисправности не представляет больших сложностей, наличия специальных инструментов, приспособлений. Вполне достаточно будет иметь рядом с собой плоскогубцы, острое шило, саморез с отрезанным острым концом, небольшое количество тосола.
Как «лечить» неисправность
Как уже отмечалось ранее, система может выйти из строя по нескольким причинам. Рассмотрим ремонт каждой из них по отдельности. Визуальный осмотр устройства гидрокорректора Лада Гранта показал наличие трещин соединительных трубопроводов. Они чаще всего трескаются из-за больших перепадов температуры в моторном отсеке Лада Гранта. Ремонт повреждения будет заключаться в устранении этих трещин. В том случае, когда трещина находится рядом с корректором или исполнительным механизмом, трубку следует откусить.
Ремонт предусматривает установку целой трубки с последующей прокачкой тосолом. В таком случае придётся пассатижами извлечь заглушку гидрокорректора, чтобы получить возможность для наполнения системы тосолом. При этом понадобиться помощь помощника или специальное приспособление для выдвижения штока исполнительного механизма. Помощник пассатижами выдвигает шток, в это время шприцем заливают тосол в систему. Важно делать плавные движения штоком, чтобы не допустить попадания воздуха в систему регулировки фар Лада Гранта.
После заполнения системы гидрокорректора жидкостью, следует установить вместо заглушки саморез подходящего диаметра с отпиленной острой частью. После этого обязательно проверяют работу системы, оба штока должны выдвигаться одновременно. Отмечены случаи, когда отсутствует регулировка фар Лада Гранта из-за сломанного штока. Ремонт в таком случае производят его наращиванием.
