Бортовой компьютер ВАЗ 2114: обозначения 🦈 avtoshark.com

БК в непрерывном режиме обрабатывает показания датчиков, электронного блока и дает инструкции водителю. Своевременное предупреждение об отклонениях параметров работы машины снижает риск поломок и аварий.

Бортовой маршрутный компьютер ВАЗ 2114 показывает текущие технические характеристики автомобиля. Прибор настраивает режимы и параметры работы, диагностирует ошибки. Обозначения на панели дают возможность мониторить системы машины и правильно принимать необходимые меры по устранению поломок и отклонений.

Функции штатного бортового компьютера ВАЗ 2114

БК в непрерывном режиме обрабатывает показания датчиков, электронного блока и дает инструкции водителю.

Своевременное предупреждение об отклонениях параметров работы машины снижает риск поломок и аварий.

Доступные функции заводского штатного БК ВАЗ 2114:

установка даты, времени и будильника;
сброс показаний часов вручную;
предупреждение о превышении предельной скорости;
регулировка подсветки приборного щитка;
индикация количества топлива в бензобаке;
режим диагностики с отображением ошибок и неисправностей;
возможность помощи при парковке;
настройка и калибровка систем автомобиля.

Функции БК ВАЗ 2114

Бортовой компьютер предоставляет подробную инструкцию о текущем состоянии и облегчает обслуживание машины.

Значки на экране

Индикаторы на панели приборов автомобиля имеют обозначение в виде светодиодных иконок.

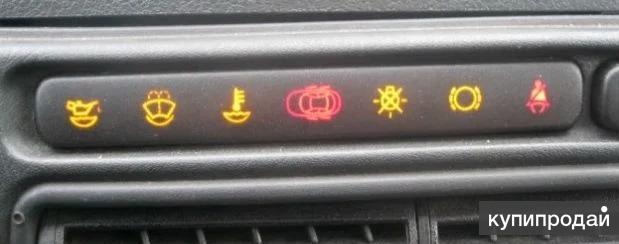

Значки на экране БК ШТАТ ВАЗ 2114:

Лейка с каплей – это обозначение снижения объема масла в двигателе.
Фонтанчик с дворниками – показание о низком уровне омывайки.
Лампочка с оранжевым термометром – это обозначение недостатка охлаждающей жидкости в расширительном бачке.
Значок машины с дверьми предупреждает об открытых замках.
Зачеркнутая лампа – это обозначение неисправных габаритных фонарей и стоп-сигналов.
Заштрихованный круг предупреждает о критической выработке тормозных колодок.
Зеленые стрелки на панели прибора показывают направление поворота.
Обозначение в виде иконки двигателя сообщает о возможных неполадках в функционале ДВС.
Значок человека с ремнем безопасности напоминает необходимости пристегнуться.
Горит индикатор в виде синего значка лампочки – это включение дальнего света, а зеленого – ближнего.

Значки БК ВАЗ 2114

Для всех модификаций бортового штатного компьютера ВАЗ 2114 значок с лампочкой «Р» показывает выключенный ручной тормоз, а красный индикатор аккумулятора – критический разряд АКБ.

Инструкция по эксплуатации

Обработку параметров систем машины и датчиков БК авто проводит в режиме реального времени. На борту модели ВАЗ 2114 устанавливают заводские компьютеры типа 2114/3857010. Правила работы с БК подробно описаны в инструкции по эксплуатации.

Маршрутный компьютер – это электронный прибор в автомобиле, выполняющий более 500 функций.

Обозначения и значки изучают при включенном табло. Если компьютер подает сигналы перегрева ДВС и неполадок с тормозной функцией, то нужно устранить неисправность перед началом движения. В инструкции по эксплуатации автомобиля есть полный список всех кодов ошибок.

Настройка

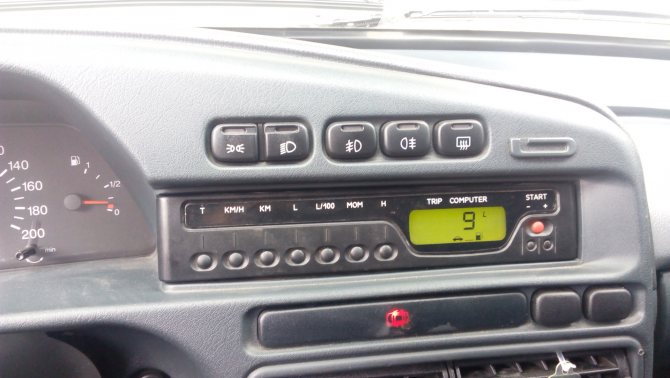

Бортовой компьютер «ШТАТ» ВАЗ 2114 находится в жестком корпусе с жидкокристаллическим дисплеем. Управление прибором производится 10 клавишами, для выбора пакета функций пользуются 7 кнопками.

Список основных обозначений на панели:

«L»;
«L/100»;
«ECU»;
«Н»;
«Т»;
«КМ/Н»;
«КМ».

Настраивают, сбрасывают и осуществляют коррекцию показаний клавишей START по инструкции. Кнопки «+» и «-» на панели позволяют изменять функции в нужную сторону и переключать режимы отображения информации.

Настройка БК ВАЗ 2114

Превышение заданных значений бортовой штатный компьютер ВАЗ 2114 обозначает звуком и световой индикацией. Для полного сброса параметра по инструкции необходимо держать нажатой 4 секунды кнопку START. На стоянке в автомобиле на табло продолжает работать функция часов.

Установка параметров времени

Бортовой штатный компьютер ВАЗ 2114 допускает применение ручной коррекции даты, часов и минут. Нужно держать кнопку «СТАРТ» до начала мигания цифр и нажатием «+» или «-» выбрать правильное значение показания.

Чтобы настроить функции времени на панели прибора, кликают START и держат нажатой клавишу «Н» до окончания точного сигнала по радио. Показания будильника настраивают кнопками «+» и «-», а обнулить можно комбинацией «START + Н».

Коррекция хода часов

Бортовой компьютер авто дает возможность откалибровать показания времени. По руководству пользователя, при мигающей индикации на панели прибора нужно удерживать 2 секунды клавишу START. После того как загорится на табло значок «С», кнопками «+», «-» регулируют ход часов, чтобы сбросить отклонение. Коррекцию устанавливают максимум 31 раз с шагом +0,35 с или -0,18 с за сутки.

Установка максимальной скорости

Штатный компьютер ВАЗ 2114 может настраивать предупреждение о превышении показателя. Для назначения параметра при мигающей индикации необходимо нажать кнопку START» и клавишами плюс и минус выбрать ограничение в диапазоне значений 20-200 с лагом 5 км/ч. После подключения параметра БК подает сигнал звуком в случае увеличения скорости выше лимита.

Установка параметров БК

Режимы подсветки индикатора

При включенном зажигании автомобиля функцию яркости табло бортового штатного компьютера ВАЗ 2114 настраивают регулятором. Если освещение не горит, то нажимают кнопку START при индикации надписи «Время поездки». Клавишами «+/-» настраивают функцию яркости панели прибора с лагом 5 %. Выставленная подсветка работает до следующей коррекции.

Настройка уровня топлива

В памяти штатного компьютера ВАЗ 2114 есть таблицы значений ДУТ с шагом 3 литра. Для применения требуемой комбинации отключают АКБ и выбирают одно из обозначений настройки: «L», «L/100», «КМ». Водитель может правильно откалибровать показания уровня вручную по инструкции. Необходимо доливать бензин в бак порциями по 3 литра, с удержанием на каждом шаге кнопки «L» на панели прибора в течение 1 с.

Работа компьютера в режиме диагностики

Штатный БК ВАЗ 2114 клавишей «ECU» показывает общее количество ошибок. При помощи кнопок «+/-» можно поочередно просматривать коды неисправностей. Также компьютер ВАЗ 2114 дает информацию состояния показаний о работы ДВС и расходу бензина. Сбросить ошибки можно нажатием на 2 секунды клавиши START.

Читайте также: Штатный бортовой компьютер «ВАЗ 2115»: инструкция по эксплуатации, обозначения значков

Функция «Парковка»

Маршрутным БК ШТАТ ВАЗ 2114 по отслеживанию препятствий при движении назад можно пользоваться только при комплектации датчиками парктроника.

Готовность устройства к использованию обозначается тремя звуковыми сигналами. При движении на табло БК ШТАТ ВАЗ 2114 высвечивается расстояние от помехи сзади в диапазоне 40-170 см. Расположение препятствия обозначают знаками «</>», а при опасном приближении работает звуковой сигнал.

Помощь БК при парковке

Вспомогательные режимы БК

Компьютер «ШТАТ» ВАЗ 2114 позволяет корректировать показатели напряжения электросети и уровня бензина в баке автомобиля. Для получения информации и текущей версии БК, необходимо держать нажатой кнопку «-» при запуске двигателя. Для установки показаний уровня топлива необходимо полностью использовать заданный объем и вычислить коэффициент коррекции по показанию общего расхода. Внести соответствующие изменения в БК ВАЗ 2114 в диапазоне 50-255 % и потом скинуть индикацию ДУТ на нулевое значение.

Вы можете использовать наши уникальные ФОТО, при указании активной ссылки — https://avtoshark.com/

бортовой компьютерваз 2114

20.05.2022 0

ВАЗ-2114 горит датчик уровня масла, что делать: фото и видео

Многие автомобилисты сталкивались с тем, что на панели приборов ВАЗ-2114 загорался индикатор низкого уровня масла в двигателе. Это может быть связано с несколькими причинами. Но, основной является – низкий уровень масла. Хотя, неисправность может быть скрыта и в другом месте. Рассмотрим, причины загорания лампочки уровня масла, а также методы решения неисправности.

Содержание

1 Месторасположение и устройство датчика уровня масла
- 1.1 Причины неисправности
- 1.2 Методы устранения
  - 1.2.1 Низкий уровень масла на щупе
  - 1.2.2 Неисправность датчика
  - 1.2.3 Проблема в цепи контактов
  - 1.2.4 Замыкание внутри панели приборов
  - 1.2.5 Неисправности в ЭБУ ВАЗ-2114
2 Выводы

Месторасположение и устройство датчика уровня масла

Лампочка низкого уровня масла в двигателе на панели приборов (отмечена красной стрелкой)

Лампочка низкого давления масла в двигателе на панели приборов (отмечена красной стрелкой), не стоит путать с низким уровнем масла

Итак, становится понятным, что загорание лампочки уровня масла неразрывно связано непосредственно с датчиком. Перед тем, как определиться с неисправностью, необходимо разобраться с местоположением датчика под капотом.

Датчик уровня масла расположен возле масляного фильтра на блоке, в нижней части.

Датчик имеет трубку, которая доходит почти до дня картера. Контактная группа отправляет сигнал на соответствующие индикаторы. У ВАЗ-2114 до 2004 года выпуска, электрические соединения шли напрямую к приборной панели, как у «девятки». Но, после модернизации автомобиля, с 2004 года, контактные соединения электроцепи проложили через электронный блок управления, который должен контролировать работу датчиков и двигателя в целом.

Причины неисправности

Датчик уровня масла

Когда стало понятным устройство работы и схемы датчика уровня масла, можно рассмотреть причины загорания лампочки на приборной панели. Итак, рассмотрим, все возможные причины, которые могут послужить загоранию индикатора на приборной панели ВАЗ-2114:

Низкий уровень масла.
Неисправность датчика.
Проблема в цепи контактов.
Замыкание внутри панели приборов.
Неисправности в ЭБУ.

Методы устранения

Теперь можно перейти непосредственно к методам устранения. Для начала необходимо разобраться, какой инструментарий может понадобиться для совершения процесса: ключ на 10, мультиметр, набор отверток. Теперь, когда все собрано, можно перейти непосредственно к решению проблем.

Низкий уровень масла на щупе

При помощи щупа проводится измерение уровня масла в двигателе

Масляный щуп

Выработка и износ масла может повлиять на его уровень, поэтому стоит проверять данный показатель регулярно.

Также, причиной потери масла в двигателе может стать неисправность прокладок

или пробой в картере двигателя. Для того, чтобы устранить потерю масла стоил устранить неисправности, которые стали причиной появления эффекта, а затем долить масло до необходимого уровня.

Для измерения показателя уровня масла, существует специальный инструмент, который называется – масляный щуп. Расположен он на передней части двигателя. Уровень масла в моторе должен быть посредине между показателями минимум и максимум. При падении показателя ниже отметки MIN, на приборной панели загорается индикатор уровня масла.

Неисправность датчика

Неисправность датчика, также может послужить причиной появления на приборной панели индикатора уровня масла. Для устранения неисправности стоит необходимо проверить датчик, и если он неисправен – заменить деталь.

Старый и новый датчик уровня масла

Процесс замены достаточно простой и не сложный. Рассмотрим вопрос более детально. Для совершения операция понадобится ключ на 10. Итак, преступим непосредственно к последовательности действий направленных на замену датчика:

Автомобиль необходимо установить так, чтобы был доступ снизу. Для этого подойдет – смотровая яма, подъемник или эстакада.
Отключаем «клемму-минус» на АКБ.
Снимаем минусовую клемму с АКБ
Если есть, необходимо демонтировать нижнюю защиту двигателя.
Снимаем защиту картера двигателя
Демонтируем поддон. Предварительно необходимо слить масло с мотора через сливную пробку.
Проводим демонтаж поддона
Отключаем колодку проводов от датчика.
Чистим датчик уровня масла в двигателе от грязи
Отключаем колодку с проводов
При помощи ключа или головки на 10, откручиваем датчик уровня масла.

Снимаем датчик
Устанавливаем новый датчик и проводим необходимую сборку.

Проблема в цепи контактов

Диагностика фишки датчика уровня топлива

Неоднократно, причиной может послужить обрыв проводов или контактной группы, которая идет от датчика к электронному блоку управления. Опираясь на электрическую схему автомобиля, находим соответствующий провод, который питает измеритель. Далее, находим точно такой же в ЭБУ и прозваниваем его.

Если контакта нет, то на данном участке произошел обрыв и его следует устранить. Такую же процедуру проводим с остальными проводами.

Замыкание внутри панели приборов

Неоднократно, причиной загорания лампы на приборной панели, может послужить замыкание внутри платы приборной панели. Это может быть вызвано коррозионными повреждениями или коротким замыканием внутри панели приборов. Таким образом, решением проблемы может стать ремонт платы или замена комбинации приборов.

Проверка контактов платы приборной панели

Определить неисправность достаточно легко: стоит только разобрать приборку и посмотреть на контактные соединения. Также, для полной уверенности можно прозвонить контакты на плате и непосредственно самой лампе-индикаторе, при помощи тестера.

Неисправности в ЭБУ ВАЗ-2114

Последним возможным вариантом, где стоит искать неисправность, становится электронный блок управления. Здесь могут возникнуть ошибки, которые послужат не только загоранию лампочки уровня масла, но и сбою работы других индикаторов, таких как спидометр, указатель поворотов и прочие.

Методом устранения неисправности становится подключение ноутбука или планшета к «мозгам» автомобиля через OBD-кабель и стандартного теста. Если в ЭБУ будут обнаружены ошибки связанные с уровнем масла, их необходимо обнулить. Процедуру сброса всех ошибок стоит сделать для всех показателей, которые накопились в «мозгах». После этого, проблема должна исчезнуть, если нет – то неисправность необходимо искать в другом месте.

Выводы

Определить причину загорания лампочки уровня масла двигателя на приборной панели ВАЗ-2114 достаточно просто, даже для начинающего автомобилиста. Диагностические операции проводятся просто и понятно. Единственной проблемой может стать сброс ошибок ЭБУ, которую рекомендуется доверить профессионалам.
