Замена вакуумного усилителя ВАЗ 2114

Вакуумный усилитель на автомобилях семейства ВАЗ, играет важную роль не только в функционировании тормозной системы, но и в работе двигателя. Так, например, если вакуумный усилитель не герметично удерживает воздух, то скорее всего двигатель будет троить и плохо держать обороты.

В данной статье мы рассмотрим схему замены вакуумного усилителя ВАЗ 2114, также стоит отметить, что аналогично замена проводится и в автомобилях ВАЗ: 2108, 2109, 21099, 2113, 2114, 2115.

Инструменты

  • ключи на 13, 17;
  • плоскогубцы;
  • отвертки.

Как проверить вакуумный усилитель

Существуют различные способы проверки работоспособности ВУТ. Приведем 2 различных способа, а именно проверка с помощью тормозной системы, а также проверка предварительно снятого ВУТ.

Конечно, первоочередной проверкой является осмотр всех шлангов и трубок тормозной системы на подтеки и герметичность. Советуем делать это регулярно, вместе с проверкой уровня тормозной жидкости, поскольку именно от тормозов зависит ваша безопасность.

1 способ проверки заключается в следующем:

  • заглушите двигатель;
  • несколько раз нажмите на педаль тормоза, она должна стать туже;
  • затем нажмите вновь на педаль и удерживайте в среднем положении;
  • далее не меняя усилия на педаль заведите двигатель. Если педаль провалилась, то с вакуумником все хорошо, а если нет, то скорее всего он требует замены.

2 способ можно использовать, если вы заранее уже демонтировали ВУТ. Добавьте любого чистящего средства(пенящегося) на соединение 2 кругов усилителя и подайте воздух в отверстие, где стоит шланг от впускного коллектора. Не обязательно делать это герметично, можно просто направить струю воздуха от компрессора или насоса. Место, где ВУТ стравливает воздух будет пузыриться. Наглядно этот способ вы можете увидеть на видео ниже.

Процесс замены вакуумного усилителя

Для того, чтобы поменять ВУТ, не обязательно откручивать тормозные трубки, подходящие к бачку тормозной жидкости.

Можно сделать все гораздо проще.

  • 1 шаг: Освобождаем тормозную педаль, для этого необходимо снять небольшой шплинт в верхней части педали;

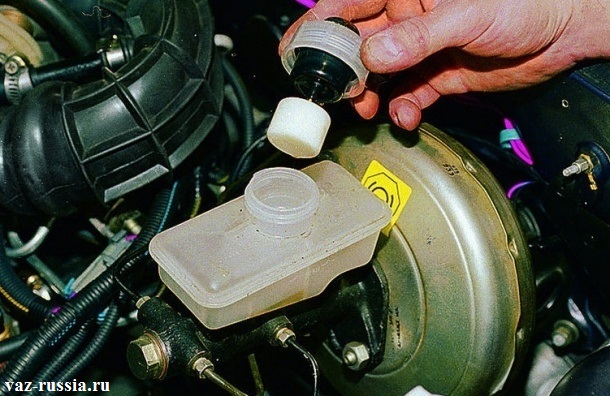

  • 2 шаг. Снимаем бочок с тормозной жидкостью. Сначала отсоединяем клемму, расположенную на самом верху бачка, а затем откручиваем гайки, которые крепят бачок к вакуумному усилителю;
  • 3 шаг: Можно приступать к снятию самого вакуумника. А сделать это можно двумя способами, либо открутить сам ВУТ от кронштейна, на который он крепится, либо открутить вместе с кронштейном, который закреплен уже к кузову гайками на 13. Здесь можно выбрать, как вам будет удобнее. ВУТ закреплен на кронштейне гайками на 17;
  • 4 шаг: Отсоединяем шланг от ВУТ, который идет от впускного коллектора.

После демонтажа, можно начинать установку нового усилителя. Если вы откручивали старый ВУТ вместе с кронштейном, то переставьте кронштейн со старого на новый и установите все на место в обратном порядке.

Понравилась статья?

Поделитесь ссылкой с друзьями в социальных сетях:

А еще у нас интересные e-mail рассылки, подписывайтесь! (1 раз в неделю)

Интересные материалы

Замена вакуумного усилителя тормозов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Вакуумный усилитель тормозов – он крепится за кронштейн к моторному щиту (Это щит, который разделяет подкапотное пространство и салон автомобиля) и в него установлен главный тормозной цилиндр, который кстати тоже время от времени подлежит замене (Когда изнашивается этот цилиндр, с тормозами начинается проблема, машина может не тормозить, могут тормозить только два колеса из всех четырех имеющихся, тормозная жидкость ещё быстро может заканчиваться и сам цилиндр течь может), благодаря данному цилиндру и благодаря вакуумному усилителю, на современных автомобилях и происходит торможение, кстати вакуумник работает благодаря впускному коллектору (На инжекторах, за счёт ресивера) и поэтому когда двигатель заведён тормоза мягкие и на них очень легко нажимать, а когда его глушишь, давление воздуха во впускном коллекторе пропадает и педаль намного (Ощутимо) тяжёлой становиться.

Примечание!
Заменить данный усилитель тормозов сможет любой человек который имел хоть какой то опыт при ремонте автомобиля, а для его замены, понадобится небольшой, но всё же редкий набор инструментов, который не у всех людей и встретишь, а именно: Пассатижи нужны будут, вороток и к нему накидные головки (Если есть удлинитель, то им лучше запастись), если воротка нет, тогда все ключи которые у вас есть возьмите, благодаря накидным и гаечным, его тоже снять можно, но это очень не удобно будет!

Краткое содержание:

Где находится вакуумный усилитель тормозов?
В подкапотном пространстве он располагается на моторном щите (Указан красной стрелкой), а за моторным щитом, сразу идёт салон у автомобиля, в салоне же можно будет найти толкатель вакуумного усилителя тормозов, который подсоединяется к педали тормоза (При снятии усилителя, этот толкатель от педали отсоединить придётся) и поэтому примерное нахождение усилителя тормозов из салона, по этому толкателю очень легко определить, когда усилитель снимать соберётесь, сразу поймёте о каком толкателе идёт речь.

Когда нужно менять вакуумный усилитель тормозов?
При неисправности усилителя тормозов, либо тормоза пропадут, либо же двигатель начнёт работать неровно на холостом ходу, на самом деле симптомов очень много, потому что на каждом автомобиле всегда по разному выявляется неисправность усилителя тормозов, на какой то машине, что при заглушенном моторе, что при заведённом, педаль с одним усилием будет нажиматься, на какой то, при нажатии на педаль, холостой ход будет нарушаться и машина начнёт глохнуть, но проверка работоспособности всегда одна и та же, на заглушенном движке, нужно нажать раз 5-6 на педаль тормоза, в последний раз нужно оставить педаль нажатой и завести двигатель у автомобиля и как только он заведётся, педаль обязательно должна будет чуть-чуть провалиться, если всё так и есть, то усилитель исправен.

Примечание!
Ознакомится со всеми неисправностями вакуумного усилителя тормозов, вы можете в видео-ролике, который размещён чуть ниже, в нём показывается весь пример на классическом автомобиле, но суть в том, что данный усилитель на всех автомобилях работает идентично (Снимаются они только лишь по разному, а принцип работы у них у всех один) и поэтому если у вас передний привод, а в ролике рассказывается вообще про задний, то особого внимания на это не обращайте, потому что как мы уже сказали, принцип работы у вакуумного усилителя на всех машинах один!

Как заменить вакуумный усилитель тормозов на ВАЗ 2108-ВАЗ 21099?

Примечание!
Если вдруг у вас выйдет из строя вакуумный усилитель тормозов, тогда переходите именно к его замене и покупайте новый, ремонтировать родной мы вам категорически не рекомендуем, потому что вряд ли что то хорошее из этого выйдет, тем более докупать рем комплект по любому придётся, а это тоже потраченные деньги и ещё не известно, сможете ли вы правильно заменить все изношенные детали в нём или нет, потом собрать вакуумник придётся, таким образом, чтобы воздух не стравливался из него и он прекрасно работал!

Снятие:
1) Перед тем как приступать к снятию усилителя тормозов, проверьте, нормально ли подсоединяется вакуумный шланг (Указан синей стрелкой) к обратному клапану (Указан красной стрелкой), обязательно заведите автомобиль и посмотрите воздух не травиться ли из этого шланга, из клапана (Отсоединять только ничего не нужно, на фото все отсоединено, только чтобы вы могли понять, где клапан располагается, где шланг и куда вся эта система подсоединяется, кстати место подсоединения указано зелёной стрелкой).

Примечание!
Полностью рекомендуем пройтись по шлангу, он к штуцеру впускного коллектора подсоединён, везде проверьте, не травиться ли не откуда воздух, в противном случае замените шланг или обратный клапан на новый!

2) После полной проверки, переходите к снятию вакуумника с автомобиля, для этого сперва отсоедините колодку проводов которая указана стрелкой, от верхней крышки тормозного бачка и отведите её в сторонку.

3) Затем с пассатижами переберитесь в салон автомобиля и подлезьте под то место, где педали установлены, к педали тормоза (Вернее к её кронштейну) будет крепится тот самый толкатель о котором мы говорили чуть выше, данный толкатель идёт от вакуумного усилителя тормозов и когда педаль выжимается, вакуумник приступает к работе, этот толкатель будет нужно отсоединить, для его отсоединения снимите стопорную скобу пассатижами (см. фото 1) которая крепит палец и после чего, выньте палец из кронштейна педали тормоза (см. фото 2) и сразу же можете отсоединять толкатель.

4) После проделанных операций, снова в подкапотное пространство перебраться будет нужно и находясь там, отсоедините шланг который к обратному клапану подсоединён (Он хомуток крепится, на фото обратный клапан синей стрелкой указан) и следом выкрутите две гайки (Примерное их местонахождение, указано красными стрелками), которые крепят главный тормозной цилиндр к вакуумного усилителю тормозов и после этого аккуратно отведите цилиндр от усилителя тормозов, только снимать его не нужно и тормозные металлические трубки которые к нему подсоединены, тоже отсоединять не нужно.

5) И в завершение, выкрутите четыре гайки которые крепят кронштейн на котором располагается усилитель тормозов к щитку мотора (Две гайки указаны стрелками), как только они будут откручены, можете потихоньку снимать усилитель вместе с кронштейном, если их вдруг разъединить захотите, тогда после снятия, выкрутите две гайки которые кронштейн к усилителю тормозов крепят и можете разъединять эти две вещи.

Установка:
Новый усилитель тормозов ставится в обратном порядке снятию, если вдруг окажется что на нём кронштейна нет, тогда кронштейн со старого снимите, отвернув две гайки как мы уже сказали.

Дополнительный видео-ролик:

Примечание!
Увидеть наглядный пример того как неисправный усилитель тормозов может влиять на работу двигателя на холостом ходу, вы можете из видео-ролика, который точно так же мы закрепили ниже:

Проверка вакуумного усилителя ВАЗ 2114, его замена в домашних условиях

Проверка вакуумного усилителя. Замена ВУТ ВАЗ 2114

ВУТ, безусловно, очень важный механизм тормозной системы автомобиля. Его неисправность может стать источником опасности, поэтому требуется периодическая проверка работоспособности.

Далее речь пойдет о показателях неисправности вакуумного усилителя тормозов на автомобилях ВАЗ 2114, алгоритме его замены своими руками.

Проверка вакуумного усилителя ВАЗ 2114 своими руками

Чтоб диагностировать какие-либо неполадки ВУТ, достаточно присмотреться к работе педали тормоза. Если в один момент потребовалось прикладывать больше усилий, чтоб ТС стало затормаживать, можно судить о

плохо работающем вакуумном усилителе тормозов. Для проверки сделать следующее:

  1. Остановить машину, заглушить мотор.
  2. Неоднократно нажимать на педаль тормоза, затем остановить ее на середине хода.
  3. Не убирая ногу с педали, завести автомобиль.

При исправном ВУТ педаль тормоза провалится вниз, если этого не произойдет – тормозная система не в порядке.

Визуально осмотреть вакуумный усилитель тормозов ВАЗ 2114

  1. Проверить, герметично ли соединение патрубка и обратного клапана.
  2. Убедиться в целостности фланца.
  3. Осмотреть изгибы патрубков. Потребуется их замена, если будут обнаружены трещины или мокрые следы.
  4. Если поврежден уплотнитель хвостовика, расположенный под рулевой колонкой, ТС будет самовольно притормаживать.
  5. Чтоб удостовериться, что причина неполадки тормозной системы в этом, нужно достать коврик и внимательно осмотреть защитный колпачок. Когда он присасывается, уплотнитель хвостовика неисправен.
  6. Демонтировать колпачок, завести двигатель. Покачать несколько раз хвостовик клапана. Если при этом издается шипение, поломка явно имеет место быть.

Если имеется хотя бы какой-то из перечисленных признаков, требуется замена ВУТ ВАЗ 2114.

Необходимые инструменты:

  • рожковые и торцовые ключи на «10», «13», «17»;
  • новый ВУТ.

Алгоритм замены вакуумного усилителя ВАЗ 2114

  1. Демонтировать шток, который высовывается из вакуумного усилителя, от педали тормоза.

Замена ВУТ ВАЗ 2115 своими силами

Также ознакомьтесь

  1. Открутить от ВУТ тормозной цилиндр (ТЦ) .

Замена ВУТ ВАЗ 2114 своими силами

  1. Часто рекомендуют отсоединить трубки, затрудняющие процесс снятия ВУТ, однако можно обойтись без этого.
  2. Три трубки из четырех, идущих от тормозного цилиндра, затрудняют снятие цилиндра. Чтоб демонтировать цилиндр, можно выкрутить только одну гайку на «10».

Как поменять вакуумный усилитель ВАЗ 2114

  1. Отключить шланг, который от впускного коллектора идет к клапану вакуумного усилителя.

Меняем вакуумный усилитель ВАЗ 2114

  1. Снять кронштейн крепления. Лучше воспользоваться специальным карданчиком (изображение его есть на фотографии). Сам ВУТ прикреплен к кузову четырьмя гайками под ключ на «13».

Снимаем ВУТ ВАЗ

  1. Переставить кронштейн крепления на новый вакуумный усилитель тормозов (потребуется открутить пару гаек на «17).

Выполнить сборку в обратной последовательности.

Вакуумный усилитель ВАЗ 2114

Рекомендуем почитать

Как проверить вакуумный усилитель? Замена ВУТ ВАЗ 2114 своими руками

Вакуумный усилитель тормозов или сокращенно ВУТ – является одним из главных рабочих механизмов тормозной системы автомобиля. От его исправности во многом зависит эффективность торможения, а значит и ваша безопасность. Следовательно, ВУТ необходимо регулярно проверять для своевременно обнаружения его неисправностей или нарушений в работе.

В этой статье вы узнаете о неисправностях вакуумного усилителя, о признаках свидетельствующих о проблемах в работе ВУТ, а также о том, как проверить и заменить ВУТ на ВАЗ 2114 в домашних условиях.

Как проверить вакуумный усилитель ВАЗ 2114?

Для того чтобы проверить ВУТ не нужно никаких инструментов, довольно просто обратить внимание на педаль тормоза. Если вы однажды обнаружили, что для торможения необходимо крепче давить на педаль тормоза или, что тормоза стали менее эффективными — это явный признак неисправности ВУТ.

  1. Для проверки вакуумного усилителя остановите машину и заглушите мотор.
  2. Нажмите пару раз с усилием на педаль тормоза, затем остановите ее на середине хода.
  3. Дальше, не снимая ногу с педали тормоза, заведите машину.

Если ВУТ исправен — педаль тормоза немного провалится вниз, если же этого не произошло с усилителем или тормозной системой что-то не так.

Произведите визуальный осмотр вакуумного усилителя ВАЗ 2114

  1. Проверьте герметичность соединения патрубка с обратным клапаном.
  2. Убедитесь в отсутствии повреждений фланца.
  3. Далее произведите осмотр всех изгибов патрубков, обнаружив трещинки или мокрые следы — немедленно замените их.
  4. В случае повреждения уплотнителя хвостовика, который расположен под рулевой колонкой, автомобиль может начать самопроизвольно подтормаживать. Для того, чтобы проверить это достаньте коврик и проведите внимательный осмотр защитного колпачка, если он присасывается — можно предположить, что он неисправен.
  5. Дальше нужно снять колпачок и завести мотор. Качните пару раз хвостовик клапана, шипение — верный признак поломки.
  6. Обнаружив малейший намек на неисправность — замените ВУТ ВАЗ 2114, учитывая его невысокую стоимость и простоту процедуры замены, это будет лучше чем надеется на исправность и рисковать собственным здоровьем.

Замена вакуумного усилителя ВАЗ 2114 своими руками — пошаговая инструкция

Для работы вам потребуется:

  • Набор ключей, рожковые и торцовые на "10, 13, 17";
  • Купить новый ВУТ;
  • Пару часов свободного времени.

Непосредственно замена

1. Отсоедините от педали тормоза шток, торчащий из вакуумного усилителя.

2. После этого в моторном отсеке необходимо открутить тормозной цилиндр (ТЦ) от ВУТ.

3. Далее многие "мануалы" рекомендуют отсоединять все трубки, которые якобы усложняют процесс снятия вакуумного усилителя тормозов. Однако я не люблю прокачивать тормоза, это лишняя трата времени, которого и без того не так уж много, поэтому решил, что обойдусь без этого пункта и сделал по-своему.

4. Три из четырех трубок, идущих от ТЦ крепятся к кузову, они не позволяют снять цилиндр с вакуума. Если открутить лишь одну гайку на "10", можно без особого труда снять цилиндр с вакуума.

После того как вы устранили помеху — тормозной цилиндр, отключите шланг, который идет от впускного коллектора к клапану ВУТ.

Далее необходимо открутить от кузова кронштейн крепления, для этого лучше иметь специальный карданчик см. фото. Сам вакуумник крепится к кузову на четыре гайки под ключ на "13".

Когда снятие выполнено, переставьте кронштейн крепления на новый ВУТ, для этого необходимо открутить две гайки на "17". Сборка выполняется в обратном порядке.
