Замена порогов ВАЗ 2109

ВАЗ 2109 — относительно старый автомобиль, и в настоящее время большинство таких машин требуют внимания как в плане компонентов, так и кузова. Наиболее подверженными коррозии частями являются пороги, которые без антикоррозийной защиты быстро приходят в негодность и теряют свою несущую способность. В результате их необходимо заменить на новые детали путем сварки.

Содержание

1. Почему происходит износ порогов
2. Признаки необходимости замены порогов на ВАЗ 2109
3. Варианты ремонта порогов
4. Как заменить пороги ВАЗ 2109 своими руками
5. Особенности замены и подготовка к ней
6. Пошаговая инструкция по замене

Почему происходит износ порогов

Парапеты являются несущими элементами, которые стабилизируют тело. Они расположены в нижней части тела и поэтому подвержены постоянному негативному воздействию:

• вода;
• грязь;
• песок;
• камни;
• соль;
• химикаты.

Все эти факторы значительно сокращают срок службы порогов. Кроме того, посредственное качество покраски и антикоррозийной обработки элементов кузова на заводе приводит к тому, что практически каждый владелец «девятки» сталкивается с необходимостью замены порогов в своем автомобиле.

Признаки необходимости замены порогов на ВАЗ 2109

Появление даже небольших участков коррозии на порогах является первым признаком того, что эти элементы кузова требуют внимания.



Легкая коррозия на порогах на первый взгляд может не представлять проблемы.

На первый взгляд эти участки могут показаться безобидными, но если их детально изучить, очистить, то можно обнаружить, что под слоем краски находится серьезная точечная коррозия или даже гнилой металл.

При более тщательном осмотре порога можно обнаружить отверстия в краске.

Важно не упустить момент, когда замена подоконника еще возможна. Часто порог прогнивает насквозь, и новую деталь не к чему приварить. В этом случае требуются более серьезные и трудоемкие кузовные работы.

Варианты ремонта порогов

Ремонт рассматриваемых элементов кузова может осуществляться двумя способами

• исправление;
• полная замена деталей.

Первый вариант требует меньше усилий и финансовых вложений. Однако на этом его преимущества заканчиваются. Если следовать рекомендациям экспертов, ремонт тела с помощью пластырей — не лучший вариант. Причина — короткий срок службы такого ремонта.

Полностью удалить коррозию при частичном ремонте невозможно, а ее дальнейшее распространение приведет к появлению новой ржавчины и дыр.

Однако если полная замена порога невозможна или рассматриваемый элемент кузова имеет минимальные повреждения, можно частично заменить поврежденный участок. Для этого необходимо вырезать прогнивший участок, очистить проржавевший металл, а также приварить заплату из кузовного листа необходимой толщины или использовать ремонтную вставку.

Частичный ремонт предполагает замену поврежденного участка куском кузовного листа или ремонтной вставкой.

Затем подоконник тщательно защищают от воздействия коррозии, чтобы сохранить его целостность как можно дольше.

Как заменить пороги ВАЗ 2109 своими руками

Если коррозия повредила значительную часть порогов, то нет другого выхода, кроме полной замены этих элементов кузова. Для выполнения ремонтных работ вам понадобится следующий перечень инструментов и материалов:

• сварочный полуавтомат;
• новые пороги;
• кофемолка;
• бур;
• наждачная бумага;
• шпатлевка и грунтовка;
• антикоррозийный состав (мастика).

Особенности замены и подготовка к ней

При планировании кузовного ремонта необходимо понимать, что конструкция порогов ВАЗ 2109 состоит из следующих компонентов:

• внешняя коробка;
• внутренняя коробка;
• усилитель.

Пороги состоят из внешней и внутренней коробки, а также усилителя и соединителя

Внешний и внутренний канал — это внешние стенки порога. Внешний элемент проходит снаружи и под дверью, а внутренний элемент находится в салоне. Усилитель — это компонент, расположенный между двумя внутренними коробками. Именно внешний фланец чаще всего подвергается коррозии, и именно эту часть кузова мы имеем в виду при замене порогов.

Хотя при замене порогов используются новые пороги, они все равно требуют подготовки. С завода они покрыты транспортировочной грунтовкой, которую перед установкой необходимо очистить, то есть металл должен быть блестящим. Это следует делать с помощью тряпки или шлифовальной дрели. После шлифовки обезжирьте детали и нанесите эпоксидный грунт.



Перед установкой пороги очищаются от транспортировочной грунтовки.

Окончательная подготовка боковых порогов включает в себя сверление отверстий диаметром 5-7 мм для сварки в местах прилегания деталей к кузову.

Для крепления порогов к кузову необходимо просверлить отверстия под сварку.

Подготовка также включает снятие дверей, алюминиевой облицовки с порогов и элементов интерьера (сидений, напольного покрытия и т. д.). Перед началом работ по снятию старых порогов к кронштейнам с внутренней стороны автомобиля приваривается металлический уголок. Это придаст жесткость кузову и предотвратит его деформацию при вырезании порогов.

Чтобы обеспечить жесткость кузова после вырезания порогов, к стойкам следует прикрепить кронштейн

Пошаговая инструкция по замене

Когда все будет готово, можно приступать к ремонту. Процедура состоит из следующих шагов:

1. Поместите новый порог поверх старого и очертите его маркером.
2. Поместите новый порог на старый и отметьте линию разреза маркером
3. С помощью шлифовальной машинки обрежьте внешнюю часть порога чуть ниже отмеченной линии. Это делается для того, чтобы оставить небольшой запас металла.
4. Порог разрезается по отмеченной линии с помощью кувалды.
5. Внешняя часть порога тонко отбита зубилом.
6. Найдите точки контактной сварки на скобе и зачистите их, чтобы удалить деталь. Если скоба находится в хорошем состоянии, оставьте ее в покое. Вырежьте точки сварки на скобе.
7. Отшлифуйте жесткий элемент зубилом.
8. Используйте стамеску, чтобы отрезать ребра жесткости от корпуса.
9. Аналогичным образом удалите шов (если требуется). Если долото не режет, используйте электрический культиватор.
10. С помощью зубила извлеките разъем из корпуса.
11. Если на других близлежащих деталях есть коррозия, очистите их, вырежьте прогнившие участки и заварите швы.
12. Поврежденные участки кузова ремонтируются с помощью заплат.
13. Установите и приварите соединитель.
14. Установите и приварите усилитель.
15.  Установите кронштейн усилителя на место и закрепите его сваркой.
16. Удалите заусенцы с мест сварки.
17.  Отшлифуйте места сварки угловой шлифовальной машиной.
18. Установите порог на место так, чтобы ребро на заднем крыле совпадало с выемкой на пороге.
19. Временно закрепите порог на кузове с помощью специальных зажимов. Используйте специальные зажимы, чтобы закрепить порог.
20. Закрепите в нескольких местах. Чтобы зафиксировать его на месте, зажмите пороги в нескольких местах
21. Установите дверь, следя за тем, чтобы она нигде не касалась порога.
22. Приварите деталь кузова. После того как пороги закреплены, сварите их вместе с помощью полуавтомата.
23. Удалите заусенцы со сварных швов с помощью зачистного круга и шлифовальной машины.
24. Зачистите сварные швы с помощью специального шлифовального круга и угловой шлифовальной машины.
25. Отшлифуйте поверхность грубой наждачной бумагой, обезжирьте и нанесите стекловолоконную шпатлевку, а затем верхний слой. После сварки заполните швы шпатлевкой.
26. Отшлифуйте, обезжирьте, загрунтуйте и подготовьте к покраске.
27. После соскабливания шпаклевки загрунтуйте пороги и подготовьте их к покраске.
28. Лакокрасочное покрытие и битумный компаунд под ним.



Повреждение порогов коррозией на ВАЗ «девятке» — обычное дело. Замена этих элементов кузова может быть выполнена любым автовладельцем, умеющим работать со шлифовальной машинкой и сварочным полуавтоматом. Если у вас нет такого опыта, лучше довериться профессионалам. Только в этом случае можно надеяться на качественный ремонт и долгий срок службы подоконников.

Меняем пороги на ВАЗ 2110 своими руками

Советы водителям

27 сентября, 2018 0

Время прочтения:

Замена порогов на ВАЗ 2110 — это ещё одна процедура, с которой однажды придётся иметь дело каждому автовладельцу. Сделать это можно в автосервисе, а можно и своими силами, просмотрев видео-инструкции. О том, как заменить пороги своими руками, мы и поговорим в этой статье.

Содержание статьи

• Почему и когда надо поменять пороги на ВАЗ 2110
• Инструменты и материалы
• Как заменить своими руками (пошагово с фото)
  • Видео: как произвести замену самому
• Важные моменты

Почему и когда надо поменять пороги на ВАЗ 2110

Всё просто: со временем они ржавеют и разрушаются. Днище и пороги на ВАЗ 2110 подвержены коррозии. Даже если автомобиль новый, через 8-10 лет пороги на нём будут изъедены ржавчиной. Причины очевидны: именно эта часть автомобиля сильнее всего подвергается воздействию влаги и других агрессивных факторов окружающей среды, таких как реагенты, которыми в гололёд посыпают дороги. Нельзя исключать и механические повреждения: удары, царапины вначале приводят к вмятинам и сколам краски на порогах, а затем возникает и ржавчина. В этих случаях необходимость поменять их становится очевидной.

Инструменты и материалы

Перед тем как менять пороги, следует запастись некотрыми важными инструментами и материалами.

1. 3 диска для болгарки.
2. 1 диск для чистки.
3. 1 жёсткая металлическая щётка для болгарки.
4. Комплект новых порогов, усилителей и соединителей для автомобиля ВАЗ 2110.
5. Фрагмент днища от ВАЗ 2110 размером 50Х50 см (для вырезания заплат).
6. Упаковка автомобильной мастики.
7. 2 малярных кисточки средних размеров.
8. Банка грунтовки.
9. Бутылка растворителя.
10. Комплект торцовых и рожковых ключей.
11. Болгарка.
12. Электродрель.
13. Сварочный автомат (на 220 В).

Как заменить своими руками (пошагово с фото)

1. Автомобиль устанавливается на эстакаду.
2. Производится визуальный осмотр днища и порогов. Выявляются места максимальной коррозии, а также места, которые ещё могут быть отреставрированы путём рихтовки, грунтования и покраски. Необходимо помнить: чем больше площадь повреждённых участков, тем больше потребуется материала и усилий на их починку.
   Насквозь проржавевший порог ВАЗ 2110
3. После выяснения площади повреждения порогов с автомобиля снимаются передние и задние двери.
4. Как только двери сняты, снимается порог из алюминия (находится он под дверными уплотнителями). Низ дверных уплотнителей тоже снимается, коврики из салона следует убрать или поднять максимально высоко, чтобы они не мешали дальнейшей работе.
5. Намечаются линии среза старых порогов. По этим линиям высверливается ряд отверстий диаметром не менее 4 мм, находящихся на расстоянии 5-8 см друг от друга.
6. Проржавевшие пороги срезаются с помощью болгарки. Болгарка должна идти точно по линиям с ранее высверленными отверстиями (это значительно облегчает процесс резки). Как правило, первым делом срезаются пороги передних дверей, потом пороги дверей задних, а затем удаляется участок в районе средней стойки кабины.

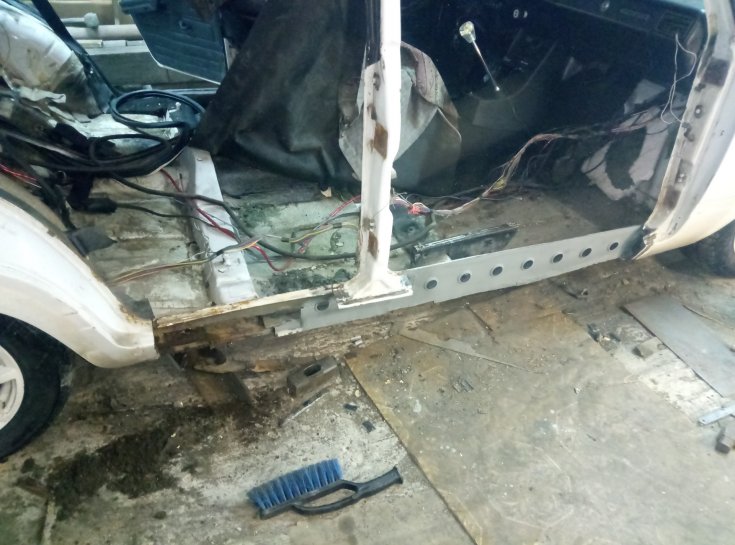

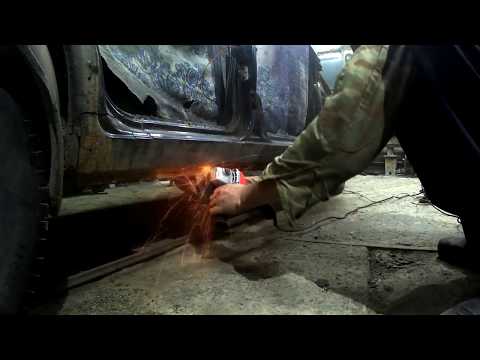

   Пороги с ВАЗ 2110 срезаются болгаркой
7. Срезая наружную панель порогов, следует обязательно оставить участки металла у переднего и заднего крыла. Длина этих участков — не менее 5 см, именно к ним позднее будет приварена новая панель. Также следует оставить небольшой участок металла под средней стойкой.

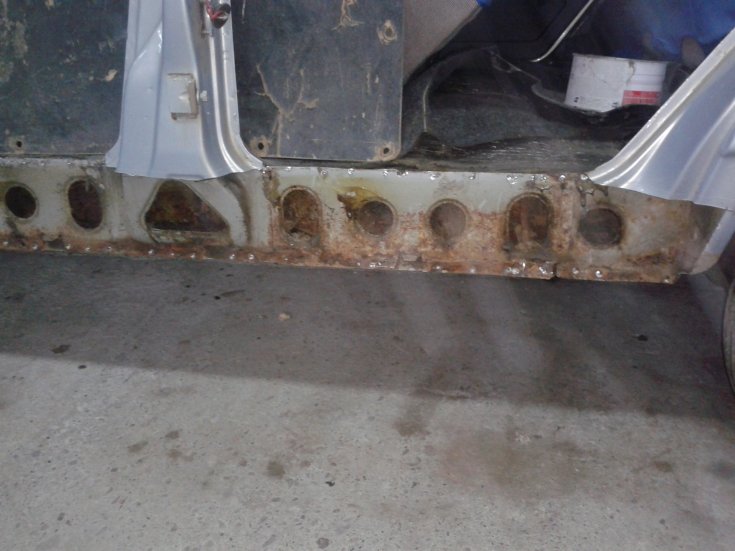

   Участок металла, оставленный под средней стойкой ВАЗ 2110
8. Снимается усилитель порогов.
9. Освободившееся место с помощью металлической щётки, установленной на болгарку, тщательно очищается от грязи и ржавчины. Если где-то остались небольшие проржавевшие участки, они вырезаются. Места, в которых будет производиться сварка, следует зачистить особенно тщательно.
10. Новый соединитель приваривается к усилителю подрамника, как правило, внахлёст. Нижний край усилителя и соединителя выравнивается.
    К подрамнику приварен новый соединитель
11. Наружная панель подгоняется к соединителю как можно точнее. При необходимости выемки в ней следует расширить для максимально точной подгонки панели по месту.
    Подгоняется наружная панель порогов
12. Окончательно подогнанная панель крепится струбцинами.
13. После этого соединитель следует приварить к днищу кузова.
    Днище ВАЗ 2110 с приваренным новым соединителем
14. Затем, не ослабляя струбцин, следует приварить верхнюю часть порога.

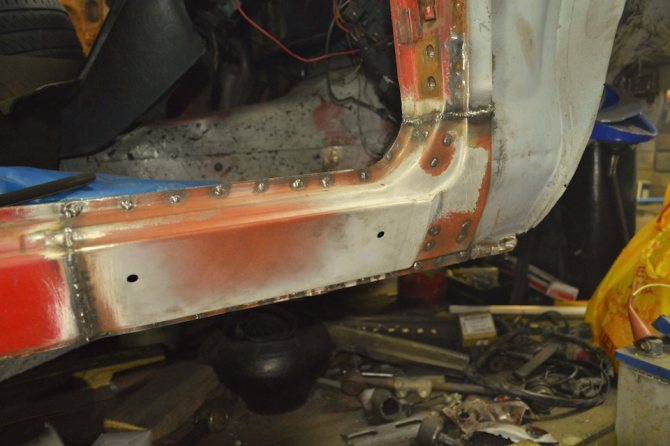

    Полностью приваренный порог ВАЗ 2110
15. Все швы, оставшиеся после сварки, необходимо тщательно зачистить, прошпаклевать, проверить на герметичность, загрунтовать и покрасить.

Видео: как произвести замену самому

Важные моменты

• Все работы по замене порогов следует производить, установив машину на ровную площадку, без перекосов.
• Прежде чем приваривать верхний край новых порогов, нужно обязательно попробовать самому повесить двери на машину. Нередки случаи, когда двери после сварки либо закрываются с трудом, либо не закрываются вообще. И произойти это может из-за одного незначительного перекоса порогов, заметить который невооружённым глазом удаётся далеко не всегда.
• Никогда не следует экономить на антикоррозийной обработке порогов. Если её не провести, вся проделанная работа пойдёт насмарку уже через несколько лет.
• Очищать пороги от ржавчины и грязи лучше всего с помощью растворителя. Работая с ним, нужно соблюдать правила техники безопасности: пользоваться перчатками, надевать защитные очки (это особенно актуально, если приходится обрабатывать днище машины, стоя под эстакадой — капли растворителя могут легко попасть в глаза), а сам растворитель наносить только малярной кистью.
• Перед привариванием порогов на участках металла, к которым планируется прикрепить порог, обязательно следует просверлить ряд отверстий диаметром не менее 3 мм. Это значительно облегчит процесс точечной сварки, а порог будет держаться крече.

Главное при замене порогов — аккуратность и внимание. Очень важно вырезать весь ржавый и повреждённый металл как на днище, так и на порогах. Если останется хотя бы один небольшой участок ржавчины, разрушение конструкции начнётся снова. И, конечно, антикоррозийная обработка при замене порогов обязательна.

Копирайтер с пятилетним стажем. (2 голоса, среднее: 3 из 5)

Сварка днища ваз 2109

Главная » Статьи » Сварка днища ваз 2109

Как своими руками сделать ремонт кузова ваз 2109 — мастерская у себя в гараже

Любители отечественных автомобилей часто натыкаются на  проблему с кузовом. Например, приобрели подержанный автомобиль марки  ваз 2109. Внешне машина выглядит вполне прилично, но стоит присмотреться к кузову и вам  становится ясно, что он проржавел, А кузов – главная деталь автомобиля, на нем собственно все держится. Однако  починить кузов своими руками не трудная задача.

Имея минимум необходимого инструмента  и навыков, вы сможете заменить сгнившую арку, днище или порог самостоятельно и без замены кузова целиком. Наша подробная инструкция  описывает кузовной ремонт ваз 2109 своими руками пошагово.

Модель Ваз 2109

С чего начать кузовной ремонт ваз 2109

Прогнивший порожек  ваз 2109

Кузовной ремонт автомобиля начинаем с подборки инструмента. Список достаточно внушительный. Работа достаточно трудоемкая и понадобится  немалое  количество измерительных приборов. В том числе электронные и газовые. Еще понадобится минимум три вида молотков разного размера. Зачистной и лепестковый и круг (Лепестковый круг отлично снимает легкую ржавчину и краску). Без болгарки тоже не обойтись. Необходим баллон, заполненный углекислотой около  десяти кубов, углекислотный сварочный аппарат с током не менее 150 ампер, набор зубил и сверла по металлу.Минимум один домкрат, лучше два. Приобретите пачку отрезных кругов толщиной 1-2мм и один зачистной. Преобразователь ржавчины и кисть, фибровый круг (или щетка по металлу) Стандартный набор шофера, двухмиллиметровый шнур и отвес.

В ряду моделей этот автомобиль  занимает особенное место, наличие  угловой платформы позволяет отнести его (по типу кузова)  к классу автомобилей хэтчбек. Конструктивные черты предполагают наличие в корпусе трёх дверей.

Сам кузов является единым цельнометаллическим каркасом, выполненным  из отштампованных элементов.Он является безрамной конструкцией, элементы которой соединяются при помощи точечной сварки, что облегчает его конструкцию, и придает корпусу спортивные характеристики.

Учитываем, что кузов переднее приводного авто  оснащен съёмными элементами:

• Дверьми;
• Задней крышкой багажника;
• Передние крылья тоже снимаются.

Демонтажные операции, предваряющие кузовной ремонт ваз (ваз 2109)

Итак:

• Демонтаж дверей;
• Снятие крышки багажника;
• Снятие крышки капота;
• Снятие решетки радиатора;
• Снятие обоих бамперов.

Демонтаж дверей

• Отсоединяем ограничитель  открывания дверей. Для этого, торцевым ключом  отворачиваем болты, крепящие двери к стойкам кузова;
• Отвинчиваем крепления петель, во избежание перекоса придерживайте дверь. Кузовной ремонт своими руками ваз 2109 невозможен без демонтажа крышки багажника;
• Поэтому снимаем обивку, с внутренней стороны открутив саморезы и отщёлкнув крепящие защёлки.Отсоединяем проводку подсветки и вынимаем жгуты из внутренних полостей.
• Затем отсоединяем упоры и откручиваем крышку багажника, отвернув болты, прикрепляющие её к петлям,  затем снимаем ее с авто.
• Теперь снимаем капот, начинаем с маркировки мест положения болтов на кронштейнах относительно петлей, чтобы при сборке проще было прикрутить его на свое место.
• Отсоединяем провода питания и демонтируем фонари освещения, обязательно  извлекаем жгуты с проводами из пазов.
• Теперь отвинчиваем болты крепящие капот, по два с каждой стороны и снимаем его.

Отсоединяем радиаторную решетку

Капот уже сняли, теперь достаточно отвернуть всего пару винтиков на кузове, на которых держится решетка.

• Отвёрткой отжимаем пластиковую защёлку и тянем к себе решётку, она легко снимается.

Отсоединение радиаторной решетки

Снимаем бамперы

Бамперы выполнены из пластикового сплава. При нагрузке на бампер он слегка изгибается, а не лопается.

• Снимаем передний бампер, откручивая элементы крепления к кронштейну и к кузову, состоящие из пары болтов.

Совет: Задний бампер демонтируем с помощью гаечного ключа,  гайки  предварительно смазываем жидким ключом (вд-40) или чистым бензином. В этих местах гайки ржавеют и плохо откручиваются.

Ремонт начинаем с  демонтажа гнилых, деформированных и ржавых частей.

Проблемные места в машине:

• У нашего автомобиля (который мы ремонтируем в данной статье) полностью прогнил пол вместе с поддомкратниками и ребрами жесткости.  Установить домкрат пришлось под моторной балкой.
• Пол сзади тоже сгнил. Днище практически отсутствовало. Крылья тоже требовали замены.
• Капот спереди покрыт ржавчиной, отсутствуют  все крепления  пола и бензинового бака, крепление запасного колеса. Передний лонжерон лопнул в районе редуктора. А в полу багажника над  глушителем, образовалась огромная дыра.
• Двери  по углам изъела коррозия.

Приготовили инструмент, необходимый при ремонте кузова, начинаем монтаж.

Ремонт порога

Сам ремонт

Этап 1

Итак:

• Начинаем с моторного отсека: сливаем охлаждающую жидкость,  затем снимаем радиатор. Достаем “телевизор”, если он прогнил окончательно, то можно оторвать его, а затем срезать отбортовки, к которым был приварен телевизор болгаркой.
• Отрезаем полностью панель задка, и крылья. Используя  сварку и заплатки, завариваем дырки в брызговиках (если они есть), вставляем отбортовки из нового металла, к которым впоследствии приварим “телевизор”.

Более подробно вы сможете посмотреть ремонт кузова, набрав в поиске ваз 2109 ремонт кузова видео.

Этап 2

Устанавливаем и привариваем новые усилители для брызговиков, используя кровельное железо для этой цели. Дальше подгоняем новые детали: передние и задние  крылья, телевизор, порог и капот. Эти элементы крепим с помощью саморезов. Тут нам и пригодится набор сверл.

Теперь предстоит процесс сварки. Приступаем к сварке, после того как все детали (телевизор, крылья) посажены на саморезы.

Совет: Телевизор советую покрасить заранее, после его закрепления на место, качественно прокрасить его не выйдет.

Этап 3

Восстанавливаем геометрию кузова автомобиля. Для этого загоняем автомобиль на станок — опрокидыватель. Выполняется  процедура с помощью стапеля, на который прикрепляется  автомобиль.

Специальные крепления обеспечивают надежность, а силовые стойки задают специальное усилие для выравнивания. Эту часть рекомендуется выполнить в автомастерской.

Этап 4

Переходим к днищу:

• Заплаты привариваем на передний и задний полы с помощью сварочного аппарата. Перевариваем все поддомкратники, соединения  и усилители днища.
• Используя  мовильницу, покрываем полости машины антикоррозионной смесью.

На фото переваренное дно ваз 2109

Этап 5

В нашем случае арки прогнили полностью. Специалисты рекомендуют не мучиться, а попросту приобрести и установить новые арки. Но произвести починку тоже вполне реально. Смола, смешанная с отработанным маслом является отличным покрытием для арок, но будущем ржавчина проберется под него. Выбор антикоррозионной смеси зависит от вашего бюджета и  опыта работы с материалом.Ваз 2109 видео (ремонт кузова) детально покажет вам, как протекают полировочные процессы, с использованием различных средств, список которых обусловлен возрастом вашей машины.

Учитывая, что всем машинам здравствующим сегодня уже  более 6-ти лет, полировка производится  в два этапа.

Полировочные работы

На первом этапе используются пасты, содержащие крупнозернистые механические присадки.Затем наносятся пасты, не содержащие абразивных веществ, предварительно авто следует тщательно вымыть и просушить. Главный инструмент  кузовного ремонта в нашем случае — полировочный круг,  работа производится  отдельно для каждой детали.

Покраска

Покраска  кузова является завершающим этапом. Производится на сто или самостоятельно, если есть краскопульт и навыки работы с ним. Кузов сияет как новенький, цена ремонта своими руками многократно ниже, чем работы на сто.

masteravaza.ru

Днище ВАЗ 2108, 2109, 21099. Установка. Передние лонжероны ВАЗ 2108 2109 21099. Ремонт. — бортжурнал Лада 2108 Ягодка-Малинка 1993 года на DRIVE2

Вид на гнилые куски лонжеронов

Посчастливилось купить внутреннюю часть переднего правого лонжерона. вторую такую купить не смогли…

а целый левый лонжерон покупать ради мелкого куска не стали.

Отрезали, приложили кусочек.

приварили основу.

А потом приварили и сам кусок слошным швом.

Справа заварен латкой ржавый уголок

Заварен латкой ржавый кусок снизу передней панели.

Вид на левый лонжерон изнутри

Заварен латкой ржавый кусок снизу передней панели. Вид из под капота.

Заварен латкой левый ржавый уголок.

Примеряем латку на переднюю панель.

Примеряем латку на переднюю панель. Вид из под капота.

А также была изготовлена и приварена латка, повторяющая заднюю часть левого переднего лонжерона. Готовность к привариванию днища.

Все зачищенные до металла детали покрываем реактивным грунтом.

После грунтовки реактивным, покрываем обычным грунтом. можно зачищать места сварки и готовить днище к установке.

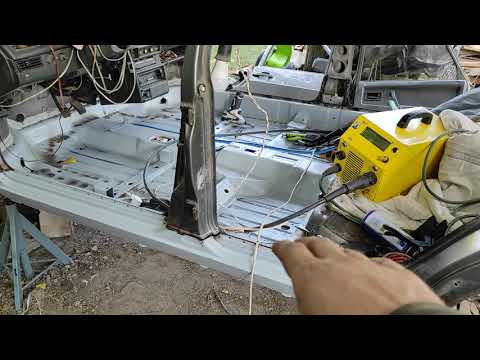

Установка днища. 1. сначала примерили, вставив днище через низ 2. отметили точки сварки 3. проделали в днище отверстия для сварки дыроколом 4. зачистили отверстия и места сварки до металла со всех сторон 5. Прихватили в основных точках и приварили днище. *работа протекала так быстро, что время фотографировать почти не было…

www.drive2.ru

Замена днища ВАЗ-2109

Требуется замена днища ВАЗ-2109 , если автомобиль уже «постарел» или просто пострадал от коррозии.

Для замены потребуются:

• пороги,
• усилители,
• соединители,
• домкрат,
• задние лонжероны,
• днище.

С помощью подъёмника снимать задний мост удобнее. Если нет – аккуратно поднимите заднюю часть машины, зафиксировав домкрат под балку. Затем демонтируйте колеса.

Подготовительные работы

В начале, необходимо снять двери, а также передние и задние крылья. Затем снять порог. А соединитель и накладку при наличии коррозии заменить. Для большей аккуратности можно установить растяжки для жесткости.

Следует убрать остатки старого металла, удалив зубилом, и добраться до неповрежденного металла кузова.

При замене днища нужно внутреннюю поверхность порога и полости обработать цинкохроматным грунтом ГФ-073.

Перед тем как установить порог на место, нужно прошить отверстия диаметром 5 мм с шагом 40—50 мм по линиям сопряжения порога с накладкой – по всей длине верхней и нижней кромок. Для проверки  следует установить двери в проемы, чтобы убедиться в том, что зазоры в сопряжении порога с дверями не более 3 мм. Затем двери снимают.

Затем порог приваривают к сопрягаемым деталям. По кромкам, при¬легающим к накладке,— электрозаклепками через отверстия, прошитые в кромках порога; по стыкам с боко¬виной кузова спереди и сзади — сплошным швом по месту сопряжения с центральной стойкой — сплошным швом.

Чтобы придать более аккуратный вид после замены днища ВАЗ 2109 нужно зачистить места сварки порога с сопрягаемыми деталями шлифовальной машинкой и загрунтовать.

Нашли ошибку? Выделите текст мышью и нажмите Ctrl+EnterБыла ли эта информация полезной? Когда необходима обработка днища автомобиля своими руками?Светодиодная подсветка днища своими рукамиПодсветка днищаИногда возникают случаи, когда гораздо выгоднее как в финансовом плане, так и по экономии времени, провести ремонт своего автомобиля собственными рПризнаки износа шрусаКонструктивное исполнение автомобиля с передним приводом, коПередние стойки ВАЗ 2109В отличие от задних стоек ВАЗ-Когда надо менять маслоСогласно технической документации, в моторной системе автомобиляПеред тем, как осуществить замену замка зажигания ваз 2109, нужно убедиться, что это действительно необходимо. Показать еще

vsepoedem.com

Ремонт ржавых элементов кузова: пошаговая инструкция

Частенько любители отечественных авто сталкиваются с проблемными кузовами. К примеру, купили вы поддержанный ВАЗ 2109. На первый взгляд вроде бы все хорошо, но когда дело доходит до кузова — вы понимаете, что не все так гладко, возникают даже мысли о замене кузова целиком. Но не стоит бояться этой проблемы.

При помощи нужных инструментов и ровных рук можно избавиться от сгнившей арки, днища или порога. В этой статье мы опишем поэтапный процесс ремонта кузова.

Проблема отечественных авто

Ремонт кузова автомобиля начинается с подбора инструментов. Сразу скажу, что список будет достаточно большим, ведь работа трудоемкая и требует большое количество приборов, включая электронные и газовые модели. Нам понадобится хотя бы три вида молотов разных размеров, лепестковый и зачистной круг (он хорошо снимает краску и легкую ржавчину).

ВАЗ 2109

Болгарка также будет к месту, баллон углекислоты на 10 кубов, сварочный аппарат с максимальным током 150 ампер, несколько штук зубил, набор сверл по металлу. Без домкрата здесь тоже не обойтись, лучше чтобы их было два.

Прогнивший порог

Запаситесь отрезными кругами примерно на 1-2 миллиметра и одним зачистным. Подойдет любой вид электролобзика. Кисть с преобразователем ржавчины, фибровый круг (можно заменить простой бюджетной щеткой). Стандартный шоферский набор, шнур 2мм и отвес. Вроде бы я перечисли все, что нужно. Пора приступать к работе.

Снятие прогнивших частей

Начинаем ремонт со снятия гнилых, ржавых и деформированных частей. Я буду описывать процесс на примере автомобиля, ВАЗ 2109, который мне поручено было отремонтировать. Приведу для начала свои проблемные места в машине. У автомобиля полностью прогнил передний пол со всеми поддомкратниками и усилителями. И использовать домкрат только можно было с подмоторной балкой. Задний пол тоже сгнил. Коррозия задела и двери автомобиля. В общем, днище почти отсутствовало. Крылья были не в лучшем состоянии.

Капот в передней части заметно покрылся ржавчиной, отсутствовали все соединители пола и пол бензинового бака, запасного колеса. Эта же участь постигла и отражатели почти всех фар. В районе редуктора лопнул передний лонжерон. А над глушителем, в полу багажника красовалась огромная дыра. По углам двери «съела» коррозия.

Я подробно описываю состояние своего автомобиля, чтобы автолюбители определили схожие поломки в своем и сделали правильные выводы. После того как необходимый инструмент для ремонта кузова автомобиля под рукой начинаем монтаж.

Монтаж и работа с инструментом

Шаг 1

Сначала проводим разборку в моторном отсеке: сливаем тосол, а затем снимаем и сам радиатор. Двери тоже нужно убрать, если там все прогнило окончательно, то его можно просто оторвать, срезаем отбортовки болгаркой, к которым был приварен телевизор.

Ремонт порога

Отрезаем панель задка, а также крылья. При помощи сварки и заплаток завариваем дыры в брызговиках (если они имеются), ставим отбортовки из свежего металла, к которым в дальнейшем будет приварен телевизор. На видео, где слесари делают ремонт кузова автомобиля все можно рассмотреть более подробно и «вживую».

Шаг 2

Ставим и завариваем новые усилители брызговиков, для этого хорошо будет использовать кровельное железо. Дальше идет подгонка новых деталей: задние и передние крылья, порог телевизор и капот. Эти элементы следует крепить при помощи саморезов. Здесь нам и понадобится набор сверл. Теперь предстоит сложный процесс варения. После того, как крылья, телевизор и порог «посажены» на саморезы, можно приступать к сварке. Телевизор следует покрасить заранее, потому что когда он будет твердо сидеть, качественно нанести цвет уже не выйдет.

Шаг 3

Для выполнения следующих операций, мне потребовалось взгромоздить автомобиль на опрокидыватель. Восстановление геометрии кузова автомобиля займет достаточно времени. Выполняется эта процедура при помощи стапеля, на который крепится сам автомобиль. Специальные зажимы обеспечивают надежное крепление, а силовые стойки задают определенное усилие для выравнивания. Выполнять эту часть лучше в автомастерской.

Шаг 4

Переходим к варке днища. Используем заплаты и крепим их на передний и задний пол при помощи сварочного аппарата. Привариваем все поддомкратники, соединители и усилители пола. Толщина металла кузова автомобиля значительно влияет на процесс варки, и для каждой модели требуется отдельно подбирать время. При помощи мовильницы покрываем все полости машина антикоррозионной смесью.

Правильное нанесение виниловой наклецки на автомобиль — непростая задача. Наша статья имеет подробное описание данного процесса.

Программное обеспечение необходимое для проверки возможности тюнинга автомобилей вы найдете по https://avtopolza.ru/tyuning-russkix-avto/tyuning-russkix-avtomobilej-v-rezhime-onlajn/ ссылке.

avtopolza.ru

---

Смотрите также

• Меры борьбы со сварочными деформациями и напряжениями
• Авант сварка
• Устройство сварочного инверторного аппарата
• Сварочное производство это
• Утюг для сварки полипропиленовых труб
• Технологический процесс сварки
• Выпрямитель сварочный вд 0801уз
• Режимы сварки под флюсом
• Сварочный аппарат форсаж 180
• Расчет сварочного шва
• Капли для глаз обезболивающие после сварки

Ремонт КПП ВАЗ 2109 своими руками.

Как отремонтировать коробку передач ваз 2109 своими руками

КПП ваз 2109 вполне «уходит» своими руками. Конечно, при условии наличия у «гаражного мастера» необходимого опыта и навыков, а также инструментов и оборудования, иначе можно только усугубить ситуацию. Если вы никогда ранее не ремонтировали коробку передач, лучше обратиться к профи или хотя бы дочитать этот материал до конца.

КПП ВАЗ 2109 Устройство и принцип действия

Коробка девятка представляет собой сложный узел, предназначенный для изменения крутящего момента, подаваемого на колеса автомобиля, как, впрочем, и любой другой КПП.

Конкретно об агрегате, устанавливаемом на «девятки», можно сказать следующее:

• КПП может быть четырех- и пятиступенчатой.
• Вся система совмещена с главной передачей, а также с дифференциалом, поэтому количество передач может быть разным.
• Первичный вал, по сути, представляет собой набор ведущих шестерен, они зацепляются за ведомые шестерни переднего поворота.
• Крутящий момент с КПП передается на передние колеса автомобиля.

Это что касается основных показателей КПП, благодаря которым устройство получилось достаточно надежным и долговечным.

Основные элементы коробки ВАЗ 2109:

• Картер.
• Два синхронизатора.
• Первичный и вторичный валы.

• Ось и задняя передача.
• Главная передача.
• Дифференциал.
• Крышка корпуса.

Фланец редуктора соединяется с редуктором устройства главной передачи. КПП 2109диск выглядит следующим образом:

• Передающий моментный выключатель.
• Сферический подшипник.
• Тракт.
• Рычаг переключения скоростей.
• Шток, работающий как механизм переключения передач.

Все вышеперечисленные элементы представляют собой отдельный узел, который крепится к сцеплению. Внутри редуктора расположены две оси. На одном из них установлены: две блокировочные скобы, трехходовой рычаг и втулка — для повышения надежности устройства. Вторая ось проходит через специальные отверстия в блокирующих скобах, препятствуя их проворачиванию.

Назначение плечевых рычагов:

• Первое плечо включает передние передачи.

• Второе плечо — обратное.
• Третье плечо предназначено для взаимодействия с рычагом переключения передающих элементов.
• Ступица рычажного переключателя имеет специальный фиксатор.
• На оси закреплен штекер для включения задней скорости.

Признаки неисправности КПП ВАЗ2109

Наиболее распространенные «симптомы» неисправности коробки передач «Девятки» следующие:

• Передача отключается самостоятельно.
• Шумоизоляция при работе на нейтральной передаче.
• Скорость включается с хрустом, включение передачи затруднено.
• Передача включается нечетко.
• Люфт коробки передач — болтается рычаг переключения.
• «Кольцо» Кулис.
• Уровень масла падает.

Возможные причины поломки коробки передач ВАЗ 2109

Как и любое другое устройство, коробка передач «Девятки» со временем начинает выходить из строя. Немалую роль при этом играет и качество запчастей, которые используются при ремонте. Если придерживаться рекомендаций производителя, то ремонт КПП (в том числе и профилактический, при отсутствии поломок) нужно производить каждые 50 000 км. Рассмотрим основные причины поломки коробки передач, соответственно перечисленные выше «Симптомы»:

«Осторожный перенос»

Скорее всего, коробка передач сильно изношена. Износ замка на муфте или шестерне, эти детали подлежат замене. Основная причина – систематическое нарушение правил эксплуатации, неправильный выбор скоростного режима, слишком резкие переключения, неправильно отрегулированный хват.

Шумоглушитель при работе на нейтральной передаче

Любая коробка передач имеет определенный порог шума, который не может быть показателем поломки, ни одна коробка не работает абсолютно бесшумно. Повышенный уровень шума может свидетельствовать о необходимости замены масла в коробке или недостаточном его уровне. Кроме того, шум может увеличиваться при нестабильной работе двигателя. Например, если на автомобиле был установлен спортивный распредвал, а КПП не входит с ним в резонанс.
Для более точной диагностики рекомендуется везти на ближайшее СТО, так как шуметь коробка может по самым разным причинам, в том числе и не связанным с самой КПП.

передача включается с хрустом, включение передачи затруднено

Если у КПП приличный пробег, то причина скорее всего в износе синхронизатора. Его нужно срочно заменить, так как ситуация чревата выходом из строя всего редуктора. Когда коробка новая, или синхронизатор недавно менялся, то передачи тоже могут включаться туго — это нормально.

передача включается нечетко, включение требует усилия

Трудности при включении передачи можно объяснить, как было сказано выше, заменен синхронизатор. Со временем детали разрабатываются и переключение производится без усилий. Сразу после замены синхронизатора не рекомендуется резко включать передачи, выдерживать небольшие паузы при переключении. Передача все равно не включилась — используйте дабл аут. Если передача не включается, это может свидетельствовать о неисправности механизма выбора передачи, а также о неправильной настройке кулисы или ее опор. Для точного определения причины нужны сцены.

коробки передач gesther — Рычаг переключения

Сначала проверьте состояние «карданчика» (шарнира КПП). Очень часто люфт представляет собой конусный болт крепления, который можно открутить.
Люфт может возникать в самом кулере в результате его износа. В этом случае необходимо заменить кулис. Кроме того, может лопнуть возвратная пружина. Этот пункт находится в механизме выбора передач — потребуется ремонт коробки передач с заменой пружин.

«Кольцо» Кулис

Следует отметить, что это очень распространенный недостаток всех отечественных автомобилей, очень часто возникающий после ремонта ходовой. Иногда бывает наоборот — после ремонта люфт пропадает (если он имел место на новой машине). Причина может быть в заводском браке, что признают даже представители АвтоВАЗа.

Кроме того, причина может заключаться в вибрации двигателя+коробки, которая передается на место происшествия. Звон может быть связан с кузовом автомобиля или неправильным выбором точек опоры. В таких случаях предпринимаются попытки устранить звон установкой уплотнительного кольца возле кулисы (актуально только для ВАЗ 2108-2115).

течь масла из коробки

Возможные причины — плохое крепление крышки картера, потеря герметичности валов. Кроме того, может потребоваться замена коробок коробки или банально закрутить сливную пробку. Не мешает также осмотреть корпус КПП на наличие повреждений и трещин.

Как устранить неисправности КПП ВАЗ 2109

Итак, выше мы перечислили основную неисправность КПП ВАЗ 2109, как определить неисправность и как ее устранить, расскажем ниже.

трудно включить передачу

Причина:

1. Ошибка при регулировке сцепления.
2. Держите кабель или привод.
3. Держите шток вилки, шток переключения скоростей.
4. Одна из деталей КПП: вилка, бегунок, синхронизатор.
5. Нецентрированный картер сцепления.
6. Масло выбрано неправильно.
7. Инструктированные блокировочные кольца синхронизатора. Конические поверхности ведомых шестерен расширены.

Решение:

1. Отрегулировать сцепление.
2. Установить причину, смазать.
3. Проверить крепление петли рычага. Проверьте, плотно ли затянуты болты на механизме управления. Обязательно исследуйте шатуны, а также отверстия шатунов в картере, сальники, заднюю часть картера. Все выявленные неисправности — ремонт.
4. Разобрать коробку, осмотреть детали. Изношены или повреждены — замените.
5. Разобрать, проверить КПП. Изношенные детали заменяют предметы.
6. Заменить масло
7. Проверить зазор между зубьями шестерни и блокирующим кольцом. Если все в порядке, то зазор должен быть не менее 0,77 мм. Если зазор в норме, проверьте конические плоскости блокирующего кольца и шестерни.

сдавливание при переключении

Причина:

1. Неправильно отрегулировано сцепление.
2. Площадки или трос привода.
3. Закаленный картер сцепления.
4. Упал уровень масла или неправильно подобрано масло.
5. Был изношен или не переключал передачу или синхронизатор.

Решение:

1. Отрегулировать сцепление.
2. Смажьте трос или тягу, устраните неисправности.
3. Проверьте крепление отверстий в задней части картера.
4. Заменить или долить масло, проверить наличие утечек.
5. Разобрать КПП, при необходимости проверить детали.

повышенный уровень шума

Проблема:

1. Откручиваются болты картера, коробки передач или сцепления.
2. Внутрь КПП попали посторонние частицы.
3. Изношены или повреждены внутренние детали КПП.
4. Нецентрированное сцепление.

Решение:

1. Проверить бот, при необходимости подтянуть
2. Полностью слить масло, тщательно промыть картер, заменить масло.
3. Снять и разобрать коробку, проверить поврежденные элементы на замену.
4. Проверить центровку отверстий в задней части сцепления (на картере).

переводов «вылетать»

Проблема:

1. Надевается для крепления рычага переключения передач.
2. Провалился лайнер сцен или ослабил орех кулис.
3. Изношен первичный вал коробки или роликовый подшипник.
4. Изношен или вышел из строя один из элементов зубчатого механизма — вилка, бегунок, муфта, фиксатор и т.д. Возможно повреждена крышка.
5. Изношены или вышли из строя шестерня или зубья синхронизатора, повреждены упорные шайбы или ведомые шестерни вторичного вала.
6. Закрепил втулку направляющего подшипника.

Решение:

1. Проверить изнашиваемое крепление, подтянуть крепления, если они ослабли.
2. Снимите рычаг переключения передач, осмотрите нейлоновый вкладыш кулисы, оттяните гайку или замените вкладыш.
3. Разобрать КПП, заменить первичный вал или, при необходимости, роликовый подшипник.
4. Снимите верхнюю крышку коробки, проверьте детали механизма переключения. Поврежденные детали замените.
5. Полностью снять коробку, разобрать, осмотреть, при необходимости заменить поврежденные детали.
6. Замените втулку направляющего подшипника.

не выключается одна из передач

Причина:

1. Проблемные или вышедшие из строя штоки (штанги), ослабляющие винт ползуна, ослабла пружина среднего фиксатора.
2. Удлинялись зубья шестерни промежуточного, первичного вала или вала шестерни задней передачи.
3. Облицован сам рычаг переключения передач или одна из деталей механизма переключения.

Решение:

1. Проверьте детали, замените сломанные.
2. Снять и разобрать КПП, при необходимости установить новые детали.
3. Проверить состояние рычага, устранить неисправности, снять коробку передач, проверить механизм переключения передач.

Сбор снастей своими руками

Демонтаж коробки необходимо производить в смотровой яме на эстакаде или на подъемнике.
Для снятия и разборки коробки ВАЗ 2109 потребуются следующие инструменты, приспособления и расходные материалы:

• Набор отверток.
• Резиновые и металлические молотки.
• Ударная отвертка (обязательно).
• Долото.
• Набор головок накидки с «трещинами».
• Ключ, предназначенный для снятия стопорных колец.
• Чистая тряпка.
• Наждачная бумага.
• бензин, растворитель (для промывки корпуса после разборки).
• Масло сливочное.
• Прокладки.

Выбор рабочего места зависит только от удобства и личных предпочтений. Хороший вариант – широкий крепкий стол (верстак). Все манипуляции можно производить на гладком полу, хотя это и не совсем удобно. В общем, все, что нужно для работы — это чистая гладкая поверхность и хорошие инструменты.

демонтаж шестерни

• В первую очередь сливается все масло из коробки.
• Отверните болты крепления защиты картера.

• Отсоедините трос сцепления от сцепления.
• Ослабьте гайку на наконечнике троса привода.
• Отключить блок от тягового реле.

• Снимите стартер.

• Отсоединить тягу привода от наконечника шарнира (ускорение тяги).
• Отсоедините трос спидометра.

• Снимите крепление шарового шарнира рулевой тяги.
• Далее следует отжать палец шарнира рулевой тяги от рычага рейки.
• Предложите хвостовик шруса привода колес и отведите его немного в сторону.
• Отсоедините вторую шаровую опору.

• Демонтируем щит картера сцепления.

• Ослабим крепления, снимаем коробку.

разборные коробки

Для начала необходимо очистить поверхность коробки от грязи и масла, после чего ее промывают растворителем, бензином или керосином.

• Установите коробку вертикально и аккуратно снимите заднюю крышку.

• Снимите кронштейн троса сцепления, после чего резиновым молотком пройдитесь по задней крышке коробки.
• Снимите старую прокладку. Его можно выбросить.
• Включите 3 и 4 передачу.
• Удалите бота, который держит 5 передачу, включите его.

• Откручиваем гайку сначала на вторичном валу, затем на первичном.

• Снимите синхронизатор коробки передач 5 с помощью вилки.

• Снимите заглушку с муфты. При этом следить, чтобы подпружиненные шарики, удерживающие синхронизатор, не падали.
• Снимите кольцо 5 блока синхронизатора коробки передач.
• Дайте ведомой шестерне 5 скоростей от вторичного вала.
• Демонтируем упорное кольцо игольчатого подшипника, достаем сам подшипник.
• Демонтируем ведущую шестерню первичного вала.
• Со вторичного вала снимаем втулки, которые остались от игольчатого подшипника, демонтируем упорную шайбу.
• Отдайте стопорное кольцо подшипника первичного вала, затем снимите кольцо с вторичного вала.
• Откручиваем стопорную пробку, снимаем шарик и пружину.

• Демонтируем заднюю опору двигателя.
• Откручиваем задний замок коробки передач (пробка), немного наклоняем корпус коробки и достаем лампочку замка и пружину.
• Ослабляем и полностью откручиваем болты картера сцепления, а также картера коробки.

• Отсоедините коробку передач.

• Откручиваем болт, к которому крепятся 1 и 2 передачи.
• Демонтируем шток и заглушку.

• Выверните болт крепления 1 и 2 коробки передач.

• Снимите головку тяги с рычага, затем извлеките ее из коробок вместе с вилкой.

В процессе разборки КПП внимательно изучите все элементы. Если удается вовремя обнаружить изнашиваемую деталь, ее можно немедленно заменить, что позволяет избежать дорогостоящего ремонта. Сборка КПП ВАЗ 2109осуществляется строго в обратном порядке. При этом прокладку необходимо заменить на новую.

Срок службы КПП ВАЗ 2109 при замене КПП

Как показывает практика, срок службы КПП ВАЗ 2109 зависит, в большинстве случаев, от условий эксплуатации. При бережном обращении, своевременном ремонте и замене масла коробка может работать столько же, сколько и двигатель. Как правило, синхронизаторы передач чаще всего стоят первыми. Их нужно менять сразу, чтобы избежать более серьезных поломок. Срок службы КПП также зависит от качества деталей и сборки — коробка может «умереть» и через 350 000 пробега, и через 10 000 — однозначного ответа нет. К тому же каждый автовладелец при той или иной неисправности решает сам — ремонтировать КПП или менять целиком.

Какое масло заливать в КПП ваз 2109, советы профи

Выбирая масло для «девятки» особо не экспериментируя, достаточно прочитать руководство по эксплуатации автомобиля. Так же можно спросить мнение владельцев этой марки, которых очень много. Что касается рекомендации завода, то производитель рекомендует использовать минеральные всесезонные марки:

Rexol T — SAE 80W-85 класс GL-4.
Омскол Транс П.
Владелец ТМ4 — SAE 80W-90 класс GL-4.

Завод изготовитель почти всегда заливает в ящики Минеральные масла ЛУКОЙЛ. На первое время достаточно. Однако для эксплуатации зимой оно мало подходит, поэтому после покупки рекомендуется заменить масло на любое из перечисленных выше.

Выбрасывает тосол из расширительного бачка ВАЗ 2109.

Выбрасывает тосол из расширительного бачка

Высокое давление или температура в системе охлаждения и как следствие — выбивает антифриз из расширительного бачка 903:15, и машину накрывает облако пара. Ситуация, к сожалению, знакома многим автолюбителям. Вне зависимости от марки автомобиля принцип охлаждения двигательной установки у всех одинаков. Типичные неисправности также аналогичны.

Течь антифриза из расширительного бачка по многим причинам и большинство из них напрямую связаны с системой охлаждения, но они могут быть вызваны и нарушением условий эксплуатации автомобиля.

Признаки и последствия

Признаки неисправности холодильного оборудования, проявляющиеся в расширительном бачке:

Обе ситуации означают изменения в нормальном функционировании системы и, в первую очередь, свидетельствуют о нарушении состояния герметичности, из-за чего охлаждающая жидкость выдавливается.

Неисправности и их причины

Конструкция расширительного бака проста. Это пластиковая емкость, в которой установлен датчик изменения номинального уровня охлаждающей жидкости. Емкость герметично закрывается крышкой с клапаном-регулятором давления, срабатывающим при превышении давления в системе нормативного.

Разгерметизация , причиной которой стал бак, может произойти только в двух случаях — либо треснул материал бака, либо вышел из строя клапан на крышке и в систему начал поступать воздух.

Следующая причина может заключаться в неисправности насоса, вызвавшей остановку циркуляционных процессов в системе, что также происходит при разгерметизации контура и.

также приводит к изменению физического состояния охлаждающей жидкости, повышается ее температура, и как следствие, повышается давление и выбивает охлаждающую жидкость через обратный клапан бачка. Как дополнение к неисправности, .

Устранение неисправности

Устранение неисправности необходимо начинать с анализа особенностей ее проявления.

Когда на холостом ходу Охлаждающая жидкость в распределительном бачке ведет себя нормально, а при повышении оборотов начинает подниматься и выбивать, тогда можно уверенно говорить о таких причинах поломки, как:

• разгерметизация редукционного клапана;
• поломка термостата;
• поломка насоса;
• разрыв патрубка.

При пробитии прокладки ГБЦ тосол тоже будет выбиваться на холостом ходу независимо от режима работы двигателя.

Самый простой способ определить такую ​​поломку, это посмотреть на дым из выхлопной трубы. , можно быть уверенным, что антифриз подтекает в головку блока цилиндров.

Медленное снижение уровня антифриза в системе охлаждения автомобиля – достаточно распространенная проблема, особенно в автомобилях. отечественных производителей. Большинство опытных водителей представляет, где искать проблему и как с ней бороться. Но в некоторых ситуациях даже они не в состоянии понять, куда уходит жидкость из расширительного бачка. Чтобы научиться устранять подобные неисправности, нужно знать все причины протечек жидкости – явные и скрытые.

Явные причины потери антифриза

Падение уровня охлаждающей жидкости в бачке не сулит ничего хорошего. Если вовремя не заметить уменьшение количества антифриза в системе и долго его не доливать, двигатель просто перегреется. Это опасно для поршневой группы, которую в таких случаях приходится менять. Так что постоянная доливка антифриза – это повод разобраться с проблемой и устранить ее причину.

Ежедневная доливка антифриза – повод задуматься о причине утечки

Очевидными причинами утечек теплоносителя являются различные негерметичности, возникающие в следующих деталях и узлах:

• негерметичные трубопроводы и их соединения с агрегатами;
• лопнул расширительный бачок и негерметичная крышка;
• сальник или прокладка водяного насоса;
• поврежден основной радиатор.

Для обнаружения явных течей достаточно открыть капот автомобиля и внимательно осмотреть все элементы системы охлаждения, сняв с двигателя декоративный щиток.

Влажное пятно под машиной может указывать на источник утечки.

Лужа антифриза поможет точнее определить место, если она образовалась под машиной. Пятно покажет, с какой стороны течь.

Дефекты труб

Как правило, трещины в шлангах визуально не заметны, поэтому утечку приходится искать наощупь. Как правильно сделать:

Течь из-под хомутов коварна тем, что жидкость выходит каплями и тут же попадает на нагретую поверхность, откуда бесследно испаряется. В такой ситуации сигналом должен стать запах от испарения антифриза. Он хорошо ощущается в подкапотном пространстве на горячем двигателе, иногда проникает в салон.

В патрубках часто проходит антифриз в местах соединений, под хомутами

Проблемы с расширительным бачком

Часто антифриз уходит прямо из расширительного бачка, что характеризуется каплями из-под крышки или мокротой под корпусом бачка. Если бачок установлен в узкой нише между деталями корпуса, а в нижней части корпуса образовалась трещина, то для обнаружения течи его придется снять.

На баке, установленном в нише, трещины в днище корпуса не видны

Причины неисправностей следующие:

Задача предохранительного клапана в крышке — сбросить избыточное давление, возникающее в системе при расширении антифриза от нагрева (порог срабатывания около 120 кПа). Если он перестанет выпускать наружу воздух и пары антифриза, то они сожмутся давлением до определенной степени, и тогда начнут искать выход. Прорыв может произойти в одном слабом месте или просачивание сразу в нескольких местах – по резьбе заглушки и через стыки шлангов.

На отечественных автомобилях ВАЗ «десятого» семейства из-за проблем с клапаном крышки давление часто пробивает корпус бака. В этом случае утечка очевидна – антифриз выходит через отверстие в большом количестве, что сопровождается образованием пара под капотом.

Прорыв в системе охлаждения часто характеризуется выделением пара

Видео: уходит антифриз по вине крышки бачка

Течь помпы

Если под автомобилем в месте расположения водяной помпы появилась лужа тосола, диагностику целесообразно начинать именно с нее. Необходимо проследить, откуда течет жидкость, ведь на многих машинах предусмотрена не только защита картера, но и различные кожухи — пыльники, закрывающие подкапотное пространство по бокам. Струйка антифриза может течь на землю в одном месте, а его источник находится в другом.

Существует 2 типа течи антифриза насоса:

На автомобилях, где помпа приводится в действие ремнем генератора или гидроусилителя руля, выявить течь несложно. Сухой рукой дотянитесь до шкива насоса и нащупайте пространство под валом. Обнаруженные там капли антифриза говорят о негерметичности сальника. Если вал сухой, а блок цилиндров в районе фланца насоса покрыт влагой, то проблема, скорее всего, в прокладке.

Для проверки состояния помпы необходимо снять пластиковую крышку ГРМ

В переднеприводных автомобилях помпу обычно устанавливают под клапанной крышкой, что затрудняет диагностику. Для его осмотра необходимо снять корпус ГРМ.

Мокрота, обнаруженная под крышкой, указывает на неисправность водяного насоса.

Видео: диагностика водяного насоса

Неисправность основного радиатора

Охлаждение элементов радиатора может привести к утечке антифриза по следующим причинам:

• тонкие трубки (соты) повреждены ударом камня из-под колес встречного автомобиля или другими механические средства;
соты
• из алюминиевого сплава могут сгнить через 10 и более лет эксплуатации;
• по той же причине лопнули стенки боковых пластиковых бачков радиатора.

Антифриз может вытекать через гнилые соты радиатора

В большинстве случаев течь из основного радиатора хорошо видна и не требует разборки для ее обнаружения. Но устранение поломки может обойтись дорого – не всегда есть возможность отремонтировать подтекающий теплообменник.

Скрытые утечки охлаждающей жидкости

К ним относятся все утечки антифриза, не оставляющие заметных следов и диагностируемые при тщательной проверке или после частичной разборки. Поиск скрытых дефектов следует начинать тогда, когда не обнаружены явные причины потери антифриза.

Причины, по которым жидкость уходит из системы незаметно, выглядят так:

• неисправность крышки расширительного бачка, клапан которой заклинил в открытом положении;
• течи патрубков и радиатора отопителя салона;
• пробита прокладка под ГБЦ.

Уровень охлаждающей жидкости падает из-за испарения из дефектной крышки

При постоянно открытом кране в пробке расширительного бачка система сообщается с атмосферой и давление в ней отсутствует. По этой причине антифриз медленно испаряется через отверстие. Ситуация ухудшается на режиме работы двигателя, близком к максимальному: без давления антифриз закипает при более низкой температуре и гораздо интенсивнее испаряется. При том, что утечек нигде нет.

Ситуацию может усугубить неисправный термостат, не направляющий нагретую жидкость на охлаждение к основному радиатору. Антифриз, циркулируя по малому кругу, затем закипает и начинает выдавливать через крышку пар. Процесс характеризуется критическим повышением температуры двигателя.

При утечке охлаждающей жидкости температура двигателя поднимается до критического уровня

Утечка внутри салона

Данная причина считается скрытой, так как обнаружить такую ​​утечку без разборки не получится — антифриз медленно выходящий через течь впитывается напольным покрытием салона. Но кроме снижения уровня в баке есть еще несколько косвенных признаков:

• если тщательно ощупать ковер под радиатором печки и форсунками, то можно почувствовать влагу;
• изнутри стекло покрыто парами антифриза — жирный туманный налет, который невозможно стереть без моющего средства;
• в салоне постоянно ощущается сладковатый запах охлаждающей жидкости.

Чтобы найти место протечки, нужно проверить патрубки и радиатор печки

Чтобы выявить виновника — патрубки или сам радиатор, нужно сделать частичную разборку и добраться до этих элементов . В одних марках автомобилей это просто – нужно снять декоративные накладки и бардачок, в других – разобрать центральную панель. Если на шлангах и соединениях не обнаружено подтеков, придется демонтировать печку и проверить ее целостность, залив дистиллированной водой.

Пробой прокладки ГБЦ

Так как масляные и жидкостные каналы ведут от блока цилиндров к ГБЦ, симптомы пробоя прокладки могут быть разными:

• при разгерметизации наружного обода прокладки антифриз попадает выходит и стекает по стене блока, которую хорошо видно;
• при внутренних повреждениях антифриз стекает в рабочие цилиндры, где испаряется и выбрасывается через выпускной тракт в виде белого дыма.

Наружная пробой прокладки — довольно редкая поломка. Гораздо чаще встречается разрушение внутренних перегородок элемента и попадание жидкости в цилиндры.

Антифриз, вытекающий из-под головки блока цилиндров, заливает пыльники вокруг двигателя

Утечка антифриза в работающие цилиндры очень опасна для двигателя. Силовой агрегат может перегреться и заклинить, а ГБЦ может получить трещину от гидроудара. Если вы не разбираетесь в цветах выхлопных газов, диагностируйте поломку по дополнительным признакам:

Хотя явных следов антифриза на земле при такой утечке не остается, множество серьезных косвенных признаков дадут понять владельцу автомобиля, что с двигателем не все в порядке.

Видео: уходит тосол из-под ГБЦ

Способы устранения

Для устранения большинства перечисленных проблем необходимо слить охлаждающую жидкость (или ее остатки). Для ремонта или замены помпы достаточно опорожнить только блок цилиндров, в остальных случаях – всю систему.

Для устранения поломок следуйте этим рекомендациям (в порядке устранения неисправности):

Для установки новой прокладки придется снимать ГБЦ.

Самая неприятная поломка это пробой прокладки под ГБЦ, ее надо срочно менять. Если вы владелец автомобиля ВАЗ 2101-15 и немного разбираетесь в моторах, то снять ГБЦ и поставить новую прокладку можно самостоятельно. Не рекомендуется разбирать иномарку без соответствующих навыков – следует обратиться на СТО.

Добрая половина неисправностей, приводящих к потере охлаждающей жидкости, при желании можно устранить своими руками. Замена шлангов, расширительных бачков и насосов относительно проста и не требует специальных инструментов. Разборка печи несколько сложнее: нужно знать, как правильно снять элементы облицовки и ничего не сломать. Что касается разборки двигателя, то ее лучше доверить мастеру – мотористу.

Автолюбители не всегда могут знать абсолютно все об устройстве своего железного коня, но где находится расширительный бачок, знают точно все.

Находим расширительный бачок под капотом. Это устройство представляет собой пластиковый контейнер с подсоединенными к нему шлангами. Казалось бы, простой сосуд играет очень важную роль в работе всего автомобиля, ведь в нем находится датчик уровня жидкостного охлаждения.

Важнейшим элементом самой бочки является ее крышка. Он оснащен перепускным клапаном, отвечающим за давление в баке. И если из расширительного бачка через него или любое другое место выбрасывается антифриз, всегда возникает резонный вопрос: в чем причины этого явления и как устранить течь?

Основные причины.

А вот причины быстрого вытекания антифриза из расширительного бачка могут быть самые разные, но основная из них — износ деталей системы охлаждения. Соединительные шланги, муфты испытываются достаточно горячей жидкостью под высоким давлением, и этот процесс не самым благоприятным образом сказывается на состоянии этих элементов. Таким образом, постепенно нарушается целостность шлангов и патрубков, антифриз вытекает.

Износ вышеперечисленных элементов – проблема не только подержанных автомобилей. Подобными явлениями могут страдать даже относительно новые автомобили, а все потому, что комплектующие, которыми комплектуются автомобили, не всегда хорошего качества.

Кстати, причиной утечки антифриза из бачка может быть сам бачок. Чаще всего это происходит из-за того, что пластик, из которого изготовлен сосуд, недостаточно качественный, а если к этому факту добавить высокое давление, то результат может не понравиться.

Бывает, что антифриз выливается из бачка в результате закипания, тогда следует обратить внимание на другие (а лучше все сразу) системы автомобиля. Некорректная работа радиатора системы охлаждения, поломка водяной помпы и т.п. – все может быть первопричиной того, что выбрасывает антифриз из расширительного бачка.

Как решить проблему.

Но мало просто знать причину, нужно еще уметь ее устранить, а это значит, что все элементы, имеющие даже незначительные дефекты, должны быть заменены на новые. Он новый, так как по-хорошему не должно быть б/у деталей в системе охлаждения. Кстати, приобретать следует только качественные детали, так как экономия в этом вопросе неуместна! Безусловно любую проблему, связанную с техническим состоянием автомобиля, лучше всего решать, прибегая к помощи специалистов, которые определят причину неисправности, а также правильно устранят проблему, но если это невозможно, постарайтесь сделать все также !

Видео.

26 августа 2017

Владельцам подержанных автомобилей рано или поздно приходится сталкиваться с такой неисправностью, как утечка жидкости из системы охлаждения двигателя. Чтобы вовремя обнаружить такие проблемы и успешно их устранить, нужно понимать, почему выбрасывает антифриз через расширительный бачок и по какой причине его уровень постоянно падает ниже минимума. Иногда это явление свидетельствует о критической неисправности. силовой агрегат, поэтому важно разобраться с проблемой как можно быстрее.

Как работает расширительный бачок?

В системе охлаждения легкового автомобиля содержится до 10 л незамерзающей жидкости-тосола или тосола. При работе нагревается в очень широком диапазоне температур — от минус 30°С (в северных районах) до +100°С при выходе на рабочий режим. При такой дельте жидкость значительно расширяется, прибавляя в объеме от 5 до 10%.

Отсюда необходимость в дополнительном резервуаре, выполняющем следующие функции:

1. Избыток антифриза в результате нагрева.
2. Система охлаждения автомобиля закрыта и работает под давлением. При попадании охлаждающей жидкости в бачок воздушный зазор сужается и давление повышается. Чтобы он не выдавливал пробку, через клапан стравливали сжатый воздух.
3. При охлаждении происходит обратный процесс — жидкость уходит из бака, а клапан запускает наружный воздух, чтобы в форсунках не возникало разрежения (может появиться воздушная пробка).

Сам расширительный бачок представляет собой пластиковый контейнер произвольной формы с крышкой. Последний оснащен перепускным клапаном, который занимается выпуском/пуском воздуха или пара при закипании антифриза.

Признаки неисправности системы охлаждения

Признаки неисправности явные и скрытые утечки антифриза:

• при выбрасывании жидкости через пробку бачка видны потеки вокруг него и на стенках, мокрый под машиной появляется пятно;
• течи в других местах — на патрубках и патрубках, возле помпы и основного радиатора;
• скрытые потери антифриза через негерметичный радиатор отопителя салона или в результате прогорания прокладки под ГБЦ (ГБЦ).

Явные признаки протечек легко обнаружить — по луже под автомобилем и протечкам на шлангах и узлах. Причем положение мокрого пятна на асфальте не всегда совпадает с местом реальной течи, так как антифриз стекает на землю по элементам защиты картера и моторного отсека от пыли.

Для выявления скрытых симптомов необходима более глубокая диагностика, вплоть до разборки. Если уровень в расширительном бачке постоянно снижается и жидкость приходится доливать, а в подкапотном пространстве сухо, проблему нужно искать в салоне. Вам придется снять панели облицовки, чтобы добраться до радиатора и проверить его состояние.

Внимание! Когда охлаждающая жидкость выливается из радиатора печки, она впитывается напольным покрытием, что затрудняет обнаружение проблемы. Косвенным признаком является сладковатый запах антифриза в салоне и жирный налет на лобовом стекле в виде тумана, который трудно стереть.

О прогоревшей прокладке ГБЦ свидетельствует густой белый дым, идущий из выпускного тракта на любом режиме работы мотора. Антифриз поступает в цилиндры, испаряется при сгорании топлива и выбрасывается через выхлопную трубу в виде пара. Второй признак – появление подозрительного темного цвета в расширительном бачке. Это эмульсия, образующаяся при смешивании антифриза с моторным маслом, поступающим в систему охлаждения.

Причины неисправностей

Основная и самая частая причина, почему гонит антифриз из расширительного бачка — заклинивший или грязный перепускной клапан крышки. В этом случае сжатому воздуху деваться некуда, из-за чего жидкость прорывается в самом слабом месте – она течет по резьбе пробки или в месте соединения одного из патрубков.

Иногда клапан крышки «зависает» в открытом положении, и система постоянно находится в контакте с атмосферой. В результате минимальная температура кипения жидкости снижается, а в трубах образуется больше пара. Он выходит из системы через отверстие в пробке, из-за чего уровень антифриза медленно снижается, и нигде не видно утечек.

Теперь о других причинах проблем:

1. Антифриз может вытекать из трещины в самом бачке, что является следствием неисправного клапана крышки. Если все соединения достаточно герметичны, то давление часто разрывает корпус емкости.
2. Не держит уплотнение насоса (водяной насос). Вытекающая жидкость попадает на шкив и ремень ГРМ (или провода генератора), забрызгивая блок цилиндров с одной стороны.
3. Течь радиатора охлаждения и печки возникает из-за коррозии или внешнего механического воздействия. Например, попадание камня от встречного автомобиля на патрубки основного радиатора.
4. Прогар прокладки между головкой и блоком цилиндров происходит из-за появления в ней микротрещин, куда выходят газы из камер сгорания. Трещина расширяется и соединяет камеры с водяными и масляными каналами, от чего технологические жидкости смешиваются и поступают в цилиндры.

Из-за перечисленных проблем постоянно уходит антифриз из расширительного бачка и владельцу автомобиля приходится доливать его практически ежедневно. Пробой прокладки – критическая неисправность, чреватая перегревом и масляным голоданием мотора, приводящая к выходу силового агрегата из строя и капитальному ремонту.

Косвенной причиной выхода антифриза может быть поломка термостата. При заклинивании его клапана в закрытом положении перекрывается подача нагретой жидкости к основному радиатору. Антифриз циркулирует по малому кругу практически без охлаждения, в результате чего начинает закипать и испаряться через пробку расширительного бачка.

На неисправность термостата указывает повышение температуры двигателя до 105°С и более, а нижняя часть радиатора остается холодной. Если датчик температуры установлен в блоке цилиндров, электровентилятор будет работать все время, и вы это услышите. В некоторых автомобилях датчик встроен в радиатор (и он остается холодным) и электровентилятор не спасает мотор от перегрева.

Способы устранения

Прежде чем приступить к ремонту, следует разобраться откуда и почему берется антифриз, то есть сделать диагностику. Негерметичные шланги определить несложно, как и выбросы жидкости из бачка – в районе крышки видны цветные потеки. С радиаторами сложнее — свищи в трубках обычно небольшие, продуваются на ходу струей воздуха и протечки незаметны на первый взгляд.

Совет. Залейте флуоресцентный антифриз в систему охлаждения машины. Он отражает свет ультрафиолетовой лампы, благодаря чему малейшие разводы хорошо видны.

Различные проблемы решаются следующими способами:

1. Неисправен кран пробки расширительного бачка, попробуйте прочистить и промыть. Если это не поможет, деталь надо менять, стоит она недорого.
2. Необходимо заменить лопнувший резервуар. Существует практика ремонта пластиковых емкостей пайкой, но этот вариант не очень надежен – корпус может треснуть при очередном скачке давления.
3. Негерметичные шланги однозначно вариабельны. Исключение – трещина на самом конце, тогда патрубок обрезается (если позволяет длина).
4. Негерметичный сальник насоса подлежит замене только на старых «Жигулях» ВАЗ 2101–07. На других автомобилях он меняется вместе с водяным насосом.
5. Автомобильные радиаторы можно ремонтировать, если трещины в сотах не являются результатом коррозии алюминиевого сплава. В любом случае блок необходимо снять и отвезти в автосервис для проверки.
6. Пробитая прокладка ГБЦ меняется сразу, ездить с такой поломкой нельзя. Работа связана с разборкой двигателя, ее следует доверить мастеру — мотористу.

Если одна из перечисленных неприятностей приключилась с вами в пути, разрешается долить воду в систему охлаждения, чтобы добраться до гаража или автосервиса. Исключением является прогорание прокладки, после чего двигаться дальше невозможно. Заглушите двигатель и отбуксируйте автомобиль.

Размеры и доработка отопителя ваз 2107

Перед наступлением холодов каждый ответственный водитель проводит профилактический осмотр автомобиля и. Чаще всего производится регулярная замена масла и антифриза, замена автомобильной резины на зимний вариант. Отдельного внимания требует и печка, которая является одним из основных узлов автомобиля, обеспечивающим комфорт водителю и пассажирам в холодное время года.

В данной статье пойдет речь об устройстве печки ВАЗ-2107 и ее правильной настройке для качественного обогрева салона.

Устройство и принцип работы печки ВАЗ-2107

Для того чтобы провести профилактику системы обогрева салона автомобиля и правильно настроить ее работу, необходимо изначально разобраться в устройстве печки ВАЗ-2107.

Печка в семерке находится в салоне и крепится к перегородке отсека на моторе четырьмя креплениями. Между мотором и печкой устанавливается резиновый уплотнитель. Воздух к печке поступает через специальные отверстия в колпаке. За отопителем в моторном отсеке находится короб подачи воздуха. Воздух проходит через радиатор, где нагревается, и попадает в автомобиль либо под давлением холодного воздуха с улицы при больших скоростях движения автомобиля, либо создающего движение воздуха под давлением. Вентилятор имеет три скорости: нейтральную, низкую и высокую. Переключатель скорости вентилятора расположен на приборной панели автомобиля.

Радиатор печки использует для работы жидкость системы охлаждения машины. Количество горячей жидкости, попадающей в радиатор, . Он расположен у пола автомобиля со стороны пассажира и исходит от рычага управления гибкой тягой. Рычаг управления находится на приборной панели автомобиля. Верхний переключатель печки отвечает за кран отопителя. В крайнем правом положении переключатель полностью открывает кран, в радиатор поступает максимально возможное количество охлаждающей жидкости. В положении переключателя слева клапан закрыт, тосол в радиатор не поступает, а печка остается холодной.

Двигатель отопителя расположен под радиатором. В электрическую систему двигателя включен резистор, позволяющий переключать скорости вращения вентилятора.

Под действием вентилятора теплый воздух поступает по патрубкам в сторону боковых стекол, на лобовое стекло и на дефлекторы. С помощью дефлекторных решеток можно изменить маршрут подачи воздуха на направленный поток воздуха. Горячий воздух регулируется открытием или закрытием заслонки печки, крышка которой регулируется рычагами с гибкими тягами. Средний рычаг отвечает за лючок подачи воздуха. В крайнем правом положении переключателя в машину поступает максимально возможное количество воздуха с улицы. При крайнем левом расположении и герметичном закрытии крышки воздух в салон не попадает.

Нижний рычаг отвечает за развертывание воздушных потоков. Правое положение рычага обеспечивает максимальную подачу воздуха к боковым стеклам машины, левое положение обеспечивает подачу воздуха к лобовому стеклу.

Подробную схему подключения системы вентиляции и отопления ВАЗ-2107 можно найти в технической документации на автомобиль.

Распространенные проблемы с печкой и способы их устранения

Перед наступлением холодов необходимо обязательно проверить функционирование основных элементов отопителя ВАЗ-2107.

Чаще всего в системе отопления салона семерки возникают следующие неисправности:

1. Плохое соединение патрубков и патрубков подачи воздуха.
2. Течь крана радиатора и отопителя.
3. Неисправность электрооборудования печки — окисление проводов, выход из строя моторчика или предохранителя печки. Предохранитель находится в блоке под капотом автомобиля. Блок предохранителей расположен на перегородке между салоном и моторным отсеком со стороны пассажира.

С такими неисправностями в системе отопления справится даже начинающий водитель. Более серьезные поломки могут привести к необходимости покупки новой плиты.

Для начала необходимо провести визуальный осмотр. Для этого нужно разобрать печь и очистить ее от накопившегося за летний период мусора и пылинок.

Одной из самых распространенных проблем в системе отопления ВАЗ-2107 является некачественная герметизация воздуховодов печки. Устранить эту проблему можно, обработав силиконом трещины пластиковых элементов корпуса отопителя. А также отверстия возле форсунок необходимо заклеить ветошью. Устранение дыр уменьшит потери теплого воздуха и будет сопровождаться более быстрым прогревом салона.

Следующим шагом будет проверка крана отопителя и радиатора на герметичность. Это основная головная боль владельцев отечественных автомобилей. Если кран плиты или трубы протекают, их необходимо заменить новыми изделиями. При этом также меняются уплотнительные стыковые прокладки. Если течет сам радиатор, то есть два варианта решения проблемы. Чаще всего на семерках устанавливается медный радиатор старого образца. Медный радиатор можно припаять и тем самым продлить срок его службы. Если семерка оснащена алюминиевым радиатором, то ремонту он не подлежит и его необходимо заменить новым изделием.

Если после проведения всех профилактических манипуляций в салон поступает холодный воздух, возможно причина в забитом радиаторе, то потребуется его тщательная чистка. Специалисты рекомендуют профилактическую промывку радиатора не реже одного раза в год. При этом промываются все шланги и трубы.

В целях профилактики важно осматривать электропроводку печки на предмет окисления, плохой изоляции контактов во избежание короткого замыкания, перегорания двигателя и предохранителя системы отопления. Если печка работает, то достаточно визуального осмотра и устранения неполадок. В противном случае необходимо проверить функционирование элементов электроцепи с помощью тестера.

Такие простые манипуляции уберегут вас от неприятных ситуаций с системой отопления в холодное время года.

Модернизация печки

Очень часто параллельно с профилактикой неисправностей печки и настройками ее драйвера проводится модернизация системы отопления для более эффективной работы.

Чаще всего для этих целей штатный вентилятор и резистор заменяют изделиями из восьмерки. Новый вентилятор имеет больший размер, за счет чего подается больше теплого воздуха, а салон автомобиля быстрее прогревается. Новый вентилятор встраивается в стандартное сиденье практически без переделок. Нужно только срезать один из аэродинамических гребней от крыльчатки. После таких доработок также необходимо будет заменить стандартную кнопку вентилятора на изделие от восьмерки.

Иногда для лучшего обдува стекол со стороны водителя в дефлекторах устанавливают дополнительные маленькие вентиляторы. Такие доработки в сочетании с профилактическими работами обеспечат комфорт и тепло в салоне даже в самые холодные времена.

Подведение итогов

Своевременная диагностика и проверка элементов системы отопления автомобиля – залог качественной работы печки. Специалисты рекомендуют проверять систему отопления на ВАЗ-2107 не реже двух раз в год – осенью и весной. С профилактической чисткой и настройкой печки своими руками справится любой водитель, для этого нужно лишь разобраться в устройстве системы отопления и вентиляции и принципе ее работы. Самый простой способ сделать это – всегда иметь рядом наглядную инструкцию по эксплуатации своего автомобиля.

Не откладывать на потом работы по улучшению работы системы отопления автомобиля. Правильный уход обеспечит бесперебойную работу отопителя и комфортный температурный режим салона в любое время года.

Лучшие цены и условия покупки новых автомобилей

Кредит 4,5%/Рассрочка/Трейд-ин/95% одобрение/Подарки в салон

Мас Моторс

В ВАЗ 2107 перестала работать печка? Мы покажем вам, как решить эту проблему! В принципе у вас есть два варианта — либо замена печки полностью, либо ее ремонт. Если в морозы моторчик печки в вашем автомобиле стал издавать свистящие звуки, можно, конечно, его смазать. Да, на время поможет, но ненадолго, потому что моторы…

Ремонт стартера ВАЗ 2107 своими руками Стартер видео используемый производителем для установки на ВАЗ 2107 может быть разных видов и немного отличаться конструктивно. При этом принцип их работы, разумеется, не меняется. Этот механизм создает постоянный ток и создает крутящий момент, необходимый для вращения коленчатого вала.

Замена рулевых тяг ВАЗ 2107 видео В процессе эксплуатации автомобиля детали подвески и другие системы подвергаются значительным нагрузкам, что приводит к их износу и выходу из строя. На модели ВАЗ 2107 износ образуется в наконечниках рулевых тяг, при движении по плохой дороге появляются стуки. Игнорирование их чревато разрушением узла и…

Замена порога ваз 2110 своими руками видео автомобили ваз 2110 не из качественного металла кузова. Он очень подвержен коррозии, впрочем, как и другие автомобили производства АвтоВАЗа. Если вовремя не нанести антикор, то через восемь-десять лет ржавчина кузова автомобиля может пройти насквозь. …

Ремонт КПП ВАЗ 2110 своими руками видео ВАЗ-2110 (Lada 110) — российский автомобиль малого класса, четырехдверный переднеприводный седан производства Волжского автомобильного завода. Выпускается на АВТОВАЗе с 19с 95 по 2007 год. В настоящее время сторонними производителями на базе автомобилей семейства LADA-110 созданы и выпускаются автомобили из…

Ремонт порогов автомобиля своими руками видео: материал в виде видео поможет вам лучше понять и понять процесс ремонта порогов автомобиля своими руками. Как показывает современная практика, модель 2110 не блещет качеством металла, используемого для изготовления кузова. Металл подвержен сильной коррозии, в принципе как и все…

«Стартер» ВАЗ (2109) очень часто выходит из строя, но наши машины хороши тем, что в случае ремонта и обслуживания все ремонтные работы производятся проще, чем в иномарках. Итак, разбираем спусковой механизм, да это можно сделать самому, не обращаясь в различные СТО. Приступаем к анализу. Принципы работы стартеров в отечественных иномарках почти…

Итак, дорогие друзья, сегодня мы вам доступным языком расскажем, как добраться до мотора печки на ВАЗ-2107, чтобы его заменить или отремонтировать, в зависимости от того, что заставило вас получить его. Отмечу, что если мотор печки на вашей семерке начал визжать на холодную, ну или визжать, то дальше будет только хуже, моторы с завода гильзованные, смазка ни к чему не приведет, может тишину вернуть Вам на время, но ненадолго, так что в таком случае только замена. А в идеале замена подшипника моторчика печки — визжать точно не будет. Итак, для начала нам нужно будет убрать бороду на нашей семерке. Сначала снимаем ручку КПП, она нам будет мешать и снимаем магнитолу с вала и отсоединяем разъемы. Тут у каждого индивидуально, у кого-то магнитолы может и не быть.

Сначала откручиваем полку, все просто, действие на трех фото:

Для дальнейшего снятия бороды нам нужно снять панель с часами и прикуривателем, подденьте ее справа или левой стороны плоской отверткой и вытаскиваем из защелок:

Затем отсоединяем провода от часов, прикуривателя (для простоты сборки я бы посоветовал их пометить), снимаем торцевой ключ в сторону и получите доступ к двум гайкам, будет удобно использовать торцевой ключ на 10

Откручиваем гайки, шайбы не теряем, смотрим вниз где кнопки. Там, в той стороне, которая смотрит на задних пассажиров, есть декоративная заглушка, поддеваем ее отверткой, и под ней видим два винта, вкрученных в тоннель:

Откручиваем их, отсоединяем колодки от кнопки, на панели больше ничего нет. Отодвигаем в сторону и получаем доступ к корпусу печки:

Теперь отсоединяем боковые воздухозаборники, плоской отверткой аккуратно снимаем их с защелок (на фото видно как они встают):

Нас интересует нижняя и средняя части корпуса печки 2107, чтобы их снять нужно подобраться к металлическим защелкам, их всего четыре — по две с каждой стороны, вот они :

Отломать их руками может быть проблематично, рекомендуем использовать отвертку, как на этом фото:

После снятия защелок (при снятии будьте осторожны, они могут «стрелять» » и улететь в неизвестном направлении), нижняя часть корпуса печки спокойно вытаскивается руками:

Здесь мы видим наш мотор.
