как переварить или заменить, инструкции с фото и видео
Первые экземпляры ВАЗ 2106 сошли с конвейера более 40 лет назад. Несмотря на это, многие из них продолжают эксплуатироваться и в наши дни. Понятно, что со временем на любом, даже самом качественном, автомобиле появляются проблемы не только с лакокрасочным покрытием, но и с некоторыми частями кузова. Одной из деталей, которые чаще всего подвергаются коррозии, являются пороги. Имея необходимый инструмент и элементарные навыки, защитить, отремонтировать или заменить пороги на ВАЗ 2106 можно своими руками.
Описание и назначение порогов ВАЗ 2106
Некоторые начинающие автолюбители считают, что пороги на ВАЗ 2106 или любом другом автомобиле играют только косметическую роль и выступают в качестве тюнинга. Это не так — пороги автомобиля имеют важное значение, а именно:
- обеспечивают привлекательный и красивый вид;
- служат защитой кузова от механических повреждений, а также от негативного воздействия химических реагентов и внешних природных факторов;
- обеспечивают удобство посадки и высадки пассажиров.
Пороги выполняют косметическую и защитную функцию
Несущий элемент кузова
Если посмотреть на конструкцию порогов ВАЗ 2106, то они состоят из таких элементов:
- наружная панель — находится на виду и её называют порогом;
- внутренняя часть — её можно увидеть изнутри авто;
- усилитель — находится внутри короба;
- соединитель — виден, если посмотреть на порог снизу.
Порог автомобиля состоит из нескольких деталей: внешний и внутренний элемент, соединитель и усилитель
Жёсткость кузова автомобиля достигается за счёт соединения между собой наружной и внутренней части порога, усилителя и соединителя. Для этого используется точечная сварка. В результате получается коробчатая конструкция, которая и обеспечивает необходимую жёсткость.
Читайте, как отрегулировать развал-схождение на ВАЗ 2106: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/razval-shozhdenie-svoimi-rukami-vaz-2106.html
Домкратные гнёзда
Домкратные гнёзда привариваются к кузову машины. При необходимости замены колеса или других элементов надо приподнять автомобиль. Для этого используется домкрат, который вставляется в специальное отверстие на домкратном гнезде.
Домкратное гнездо служит для установки домкрата и поднятия одной стороны автомобиля
Чтобы облегчить установку домкрата в зимнее время или слякоть, домашние умельцы закрывают отверстие на гнезде при помощи обычной пробки от шампанского. Таким образом, гнездо всегда остаётся сухим и чистым. Это позволяет не только быстро и легко вставлять в него домкрат, но и продлевается срок службы всего домкратного гнезда.
Самостоятельный ремонт порогов
На ВАЗ 2106, как и на любом другом авто, ремонт или замена порогов может понадобиться в таких случаях:

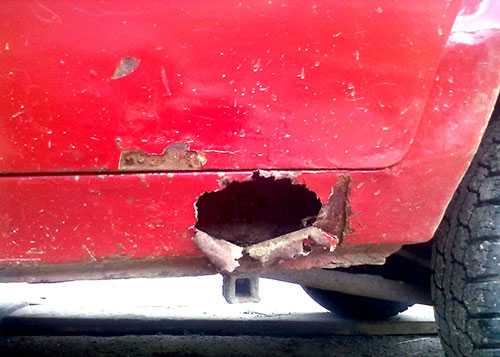

- коррозия;
- механическое повреждение.
Для того чтобы своими руками заменить пороги, надо иметь не только элементарные навыки проведения таких работ, но и необходимый набор инструментов:
- хорошо заточенное зубило;
- мощная отвёртка;
- молоток;
- газовая сварка или болгарка;
- точечная сварка, если её нет, то можно использовать MIG-сварку;
- электродрель;
- щётка по металлу, используемая для очистки от коррозии внутренних полостей кузова, которые будут видны после демонтажа порогов.
Для ремонта порогов понадобятся простые и доступные инструменты
Ремонт порогов ВАЗ 2106 без применения сварки

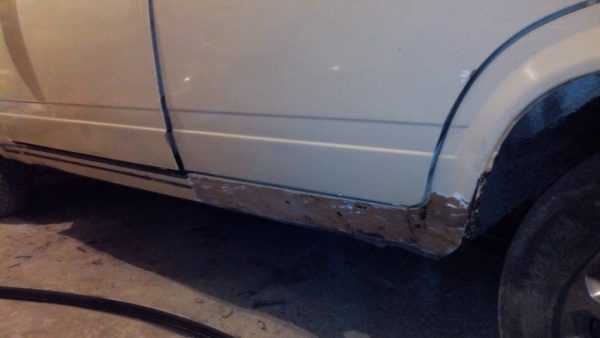

Если не допускать массового поражения этого кузовного элемента коррозией или его механическое повреждение незначительное, то осуществить ремонт можно своими руками и без применения сварочного аппарата. Для выполнения работ по восстановления внешнего вида порогов понадобятся такие инструменты и материалы:
- эпоксидный клей;
- стеклоткань;
- резиновый валик;
- резиновый шпатель;
- жидкость для удаления ржавчины;
- растворитель;
- наждачная бумага;
- шпаклёвка;
- алюминиевая пудра, в народе её называют «серебрянка»;
- грунтовка;
- краска, соответствующая цвету автомобиля. Некоторые автолюбители красят пороги в чёрный цвет.
Порядок проведения ремонта порогов ВАЗ 2106 без применения сварочного аппарата:
- Подготовка повреждённого участка. Место повреждения очищается от ржавчины при помощи наждачной бумаги и специальной жидкости. Очистку надо проводить качественно, до появления чистого металла.
Повреждённое место зачищают до чистого металла
- Подготовка эпоксидной смолы. В соответствии с инструкцией готовят эпоксидный клей. В связи с тем, что после высыхания он становится прочным, но хрупким, в него надо добавить алюминиевую или медную пудру. Мелкие металлические частички будут играть роль арматуры.
Для армирования эпоксидного клея в него надо добавлять алюминиевую или медную пудру
- Заделка повреждения. Перед нанесением готового состава подготовленное место на пороге обезжиривают при помощи растворителя. Наносят слой клея, затем покрывают его куском стеклоткани соответствующего размера. Делают несколько таких слоёв, при этом каждый кусок прикатывают валиком, чтобы удалить воздух. Для полного застывания эпоксидного клея понадобится не менее 12 часов.

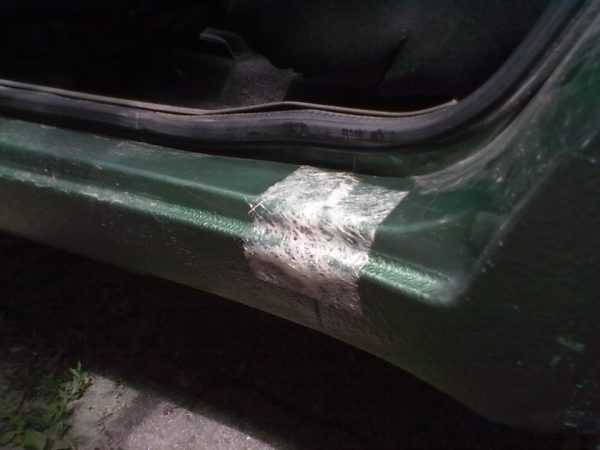

Для заплаты используют стеклоткань и эпоксидную смолу
- Применение шпаклёвки. Может произойти так, что после накладывания стеклоткани она немного проваливается и образуется вмятина. В этом случае для выравнивания поверхности применяется автомобильная шпаклёвка. Для её разравнивания используется резиновый шпатель.
- Обработка восстановленного места. Делают это наждачной бумагой после полного застывания клея или шпаклёвки. Проводится качественная зачистка и выравнивание восстановленного участка.
- Окрашивание. Сначала поверхность покрывают автомобильной грунтовкой, а после её высыхания — окрашивают.
После покраски заплаты её практически незаметно
Как видите, при наличии незначительных повреждений порога ВАЗ 2106, даже если отверстие будет сквозным, выполнить ремонт можно без применения сварочного аппарата.
Видео: ремонт порога при помощи заплаты из стеклоткани
Замена порогов
Понятно, что применение для ремонта порогов эпоксидной смолы является временным решением. Использовать его можно только при незначительных дефектах. Если же порог сильно испорчен коррозией или получил серьёзные механические повреждения, то его придётся полностью заменить и в этом случае без сварки уже не обойтись.
Порядок замены порогов:
- Подготовка ровной площадки. Для проведения работ автомобиль надо установить на твёрдую и ровную поверхность. Особенно это важно для старых и гниловатых авто. Во время ремонта могут измениться зазоры дверей и других элементов кузова. Чтобы сохранить все зазоры, в дверном проёме фиксируют растяжки.
- Снятие дверей. Чтобы облегчить работы, обе двери лучше снять. Перед этим надо обозначить расположение петель — так будет проще установить их после проведения ремонта.
Для облегчения замены порогов двери лучше снять
- Снятие наружной панели порога. Делают это при помощи болгарки или молотка и зубила.
Наружная часть порога срезается болгаркой или сбивается зубилом и молотком

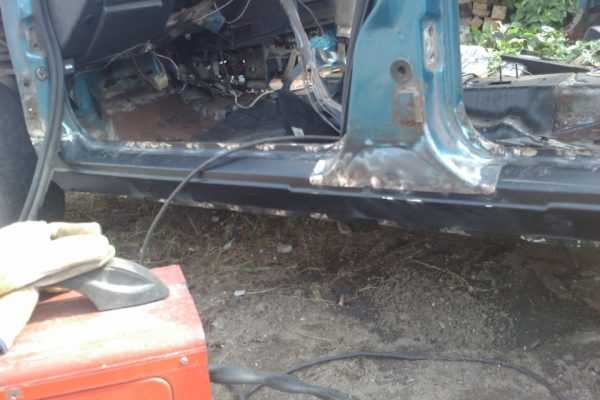

- Удаление усилителя. После снятия внешней панели будет открыт доступ к пластине с отверстиями. Это и есть усилитель, который также удаляют.
- Зачистка поверхности. При помощи щётки по металлу, а также болгарки или дрели со специальной насадкой зачищают всё от коррозии. Особенно тщательно обрабатывают места, которые будут свариваться.
- Проверка усилителя на соответствие. Бывают случаи, когда он немного длиннее и надо отрезать лишний участок.
Проверяют, соответствует ли длина усилителя, и если нет, то лишнее отрезают
- Монтаж усилителя. Делают это сначала сверху, потом снизу при помощи двух параллельных швов.
Усилитель фиксируют, а затем надёжно приваривают
- Примерка наружной панели порога. Вначале её примеряют и если надо, то выполняют обрезку до необходимого размера.
- Монтаж порога. В первую очередь удаляют с поверхности транспортировочный грунт. Для защиты порога от коррозии поверхность покрывают специальным составом. Фиксацию выполняют саморезами или струбцинами.
Примеряют порог и если всё нормально, фиксируют его струбцинами или саморезами
- Установка дверей.
- Проверка зазоров. Установленный порог не должен выходить за пределы дверной дуги. Если всё нормально, то можно приваривать установленный элемент.
- Фиксация порога. Приваривать наружную панель начинают, двигаясь от средней стойки в одну, а потом в другую сторону.
Приваривать порог начинают, двигаясь от средней стойки в одну, а потом в другую сторону
- Крепление соединителя. Делают это в последнюю очередь. Соединитель приваривают снизу к полу. Чтобы окалина не падала на голову, можно сделать отверстия в полу. После этого поджать соединитель домкратом и варить его изнутри салона.

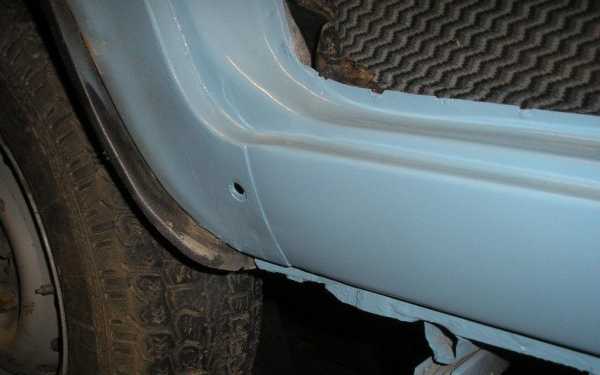

- Грунтовка и покраска порога.
Обычно пороги красят в цвет автомобиля
Узнайте, как установить бесшумные дверные замки: https://bumper.guru/klassicheskie-modeli-vaz/kuzov/besshumnyie-zamki-na-vaz-2107.html
Видео: замена порогов с применением сварки
Антикоррозийная обработка порогов
Для того чтобы максимально отложить ремонт или замену порогов на ВАЗ 2106, достаточно правильно и вовремя провести их антикоррозионную обработку. Специалисты рекомендуют проводить антикоррозионную обработку порогов с периодичностью один раз в два года. Этого будет достаточно, чтобы не допустить повреждения коррозией указанного элемента. Желательно, чтобы первую обработку сделали специалисты, а уже потом можно будет поддерживать порог в нормальном состоянии самостоятельно.
Чтобы провести обработку порогов своими руками, надо купить антикоррозионное средство, это может быть Car System, Novol, Rand или аналогичное. Также понадобится жидкость против ржавчины, щётка по металлу, наждачная бумага. Проводятся такие работы в средствах индивидуальной защиты:
- Машину надо хорошо вымыть и высушить.
- При помощи щётки и наждачной бумаги с порога удалить ржавчину.
- Поверхность покрыть средством от ржавчины и дать ему полностью высохнуть.
- Пороги изнутри обработать антикоррозионным составом. Он может быть как жидким, так и в виде аэрозоля.
Антикоррозионным составом полностью покрывают внутреннюю поверхность порогов
Снаружи можно обработать пороги автомобиля антигравием или гравитексом. Для этого кузов авто закрывают и оставляют только пороги. С баллончика в несколько слоёв наносят приобретённый состав, при этом каждый слой должен сохнуть не менее 5 минут. Достаточно нанести 2–3 слоя.
Антигравием или гравитексом покрывают наружную часть порога
Больше о ремонте кузова ВАЗ 2106: https://bumper.guru/klassicheskie-modeli-vaz/kuzov/kuzov-vaz-2106.html
Видео: заливка порогов мовилем
Усиление порогов
Для усиления порогов можно приобрести заводской усилитель. Часто домашние умельцы делают его самостоятельно, для этого используется металлическая полоса шириной 125 мм и толщиной 2 мм. От неё отрезают кусок необходимой длины, в котором через каждые 6–7 см делают отверстия, и усилитель готов. Для получения максимальной жёсткости кузова некоторые умельцы усиливают пороги при помощи профильной трубы.
Для получения максимальной жёсткости кузова некоторые умельцы усиливают пороги при помощи профильной трубы
Для усиления места расположения поддомкратников можно дополнительно приварить металлическую пластину, а уже потом фиксировать поддомкратник.
Украшение порогов
Для того чтобы сделать внешний вид своего автомобиля более привлекательным, многие владельцы устанавливают на пороги специальные пластиковые накладки и молдинги.
Накладки на пороги
Накладки на пороги ВАЗ 2106 представляют собой пластиковые элементы, которые крепятся на внешнюю часть порога. Основные преимущества установки декоративных накладок:
- защита порогов от негативного воздействия влаги, песка и грязи;
- предупреждение появления преждевременной коррозии;
- предохранение лакокрасочного покрытия от механических повреждений;
- возможность скрыть мелкие дефекты;
- улучшение внешнего вида автомобиля.
Пластиковые накладки на пороги позволяют улучшить внешний вид автомобиля
Молдинги
Молдинги на пороги представляют собой резиново-пластиковые изделия, которые крепятся на штатные места ВАЗ 2106. Монтируются они на двухсторонний скотч. Наличие внутри пустотелых секций позволяет гасить незначительные механические удары. Такие элементы также украшают внешний вид автомобиля.
Молдинги порогов могут быть хромированными или чёрными
Видео: монтаж молдингов на пороги
Для обеспечения максимального срока службы кузова автомобиля его надо регулярно осматривать и вовремя устранять возникшие неисправности. Особенно это касается порогов, так как они больше всего подвергаются негативному воздействию внешних факторов. Кроме этого, пороги в отличие от днища авто находятся на видном месте и даже малейшее их повреждение будет негативно влиять на внешний вид ВАЗ 2106.
bumper.guru
Замена порогов своими руками
Приветствую Вас на блоге kuzov.info!
В этой статье рассмотрим как производиться замена порогов своими руками.
Порог представляет собой отштампованную панель, которая является структурной частью несущего кузова автомобиля.
В конструкции несущего кузова, панели порогов обеспечивают структурное усиление, влияющее на жёсткость днища автомобиля, а также обеспечивают жёсткость на скручивание. В то время, как передняя и задняя части кузова имеют зоны запланированного смятия, пороги обеспечивают жёсткость средней части кузова, которая должна оставаться максимально целой при аварии. Таким образом, от состояния порогов зависит безопасность водителя и пассажиров.
Пороги, особенно их нижняя часть, часто остаются без внимания при мойке. Дорожная соль и другие загрязнения, оставшиеся на них, ускоряют возникновение коррозии. Также, эти элементы постоянно подвергаются воздействию камней и песка, летящих с дороги во время движения и действующих как абразив.
Так как пороги представляют собой закрытую не проветриваемую конструкцию, то они уязвимы для коррозии. Худший аспект коррозии порога состоит в том, что она начинается изнутри и распространяется наружу. Таким образом, коррозия становится видна, когда порог уже значительно разрушен. В запущенных случаях бывает даже невозможно воспользоваться специальными местами для домкрата, чтобы поднять машину, так как эти области, вследствие коррозии, потеряли свою прочность. Ещё одной проблемой, вызванной как насквозь проржавевшими порогами, так и днищем могут стать выхлопные газы, которые могут попадать в салон автомобиля.
Устройство порогов автомобиля
Внешняя часть порога не является основной силовой частью этой конструкции. Она даёт жёсткость кузову, но основную жёсткость обеспечивает внутренний усилитель, соединитель и внутренняя часть порога. Эти панели соединены точечной сваркой вместе и составляют коробчатую полую конструкцию, которая принимает на себя основную часть нагрузок. Эта конструкция даёт автомобилю продольную прочность. Внешняя часть порога обеспечивает больше косметическую функцию.
Каждая внутренняя часть порога имеет значение в обеспечении структурной жёсткости. Вся конструкция порога усиливает днище кузова.

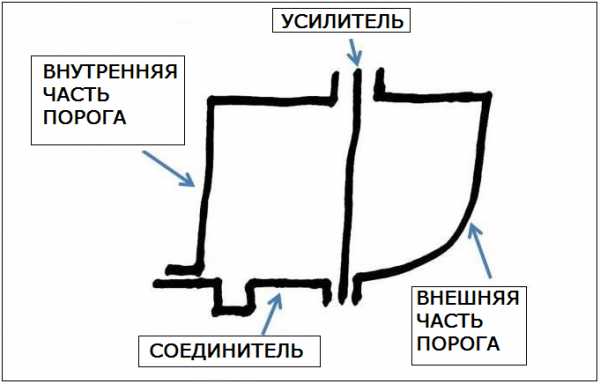

Пример конструкции порога автомобиля- Внутренняя часть порога – это часть, которую можно увидеть изнутри машины.
- Соеденитель – эту часть можно увидеть снизу автомобиля.
- Внутренний усилитель – это обычно плоский стальной элемент, имеющий отштамповку для усиления.
- Внешняя часть порога – это часть порога, которую можно видеть снаружи, её и называют порогом.
Конструкция порога конкретного автомобиля может отличаться от представленной на иллюстрации.
Подготовка к замене порога
- Нужно поднять автомобиль и выставить по уровню. Лучше, чтобы кузов подпирался равномерно в нескольких точках, чтобы избежать перекоса кузова.
- При полной замене порога лучше снять двери. Это даст хороший доступ и исключит повреждение дверей при сварке. При снятии дверей, петли лучше оставлять на кузове, чтобы их положение не изменилось. В большинстве случаев, также, необходимо снять переднее крыло. Демонтаж переднего крыла может потребовать дополнительной разборки. Так, к примеру, придётся снять передний бампер и фару.
- Если производится замена порога по причине его коррозии, то нужно с запасом зачистить область вокруг ржавых мест, чтобы определить границы ржавчины. Таким образом, можно понять какие области порога можно оставить, а какие необходимо вырезать.
- Для замены порогов необходимо демонтировать некоторые детали интерьера, такие как пластиковую облицовку, сидения, резиновый уплотнитель. Ковровое покрытие можно завернуть.
- Защитите лакокрасочное покрытие автомобиля, стёкла и салон от попадания искр от сварки и «болгарки».
- Перед сваркой нужно отсоединить и изолировать клеммы аккумуляторной батареи.
Замена порогов своими руками

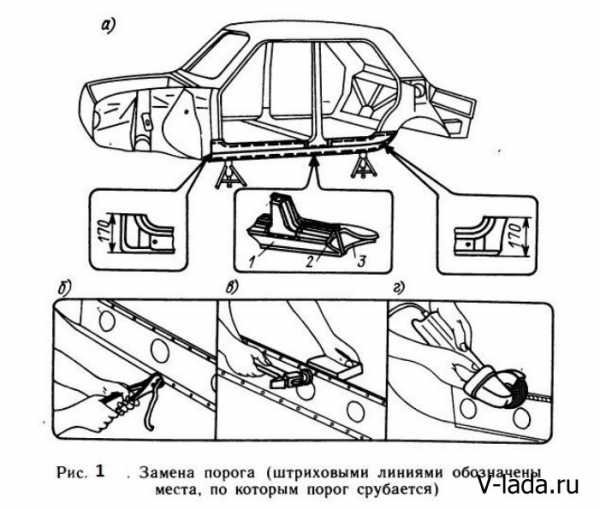

Пример линий среза порога из руководства по ремонту- Панели порогов имеют разную конструкцию в зависимости от марки и модели автомобиля. Может быть несколько раздельных или один цельный усилитель. Перед тем, как приступить к работе, нужно знать, как устроены пороги на конкретном автомобиле. Для этого нужно изучить руководство по ремонту. Там показано, где нужно делать срезы и соединения. Если есть в наличии новая панель порога, то планируйте места среза, опираясь на её форму.
- Поместите ремонтную панель порога поверх старого порога. Очертите границы, по которым нужно будет срезать порог. Вместо очерчивания можно наклеить малярную ленту. Добавьте примерно 3 см запаса с каждого края. Этот отрезок нужен для подгонки или для соединения внахлёст (если решите применить такой тип соединения).
- Старайтесь не резать вплотную к основанию средней стойки, чтобы избежать разреза усиления, которое находится в этом месте.

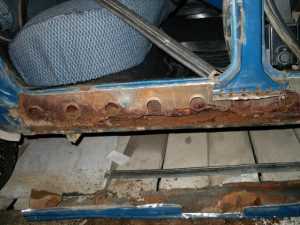

- После того, как сделали начальные срезы, высверлите точки контактной сварки (см. статью), удалите повреждённый порог.
- Обязательно уберите заусенцы со срезанных концов порога. Это исключит разбрызгивание расплавленного металла при сварке и предотвратит получение непрочного шва.
- После демонтажа старого порога нужно выравнить фланцы, на которых крепился порог и счистить остатки точечной сварки.
- Если внутреннее усиление имеет следы ржавчины, то их нужно обработать преобразователем ржавчины и защитить антикоррозионным средством. Если же он значительно разрушен, то его лучше заменить.
- Удалите лакокрасочное покрытие с мест, где будет производиться соединение.
- Если необходимо, то обработайте внутреннюю часть новой панели порога антикоррозионным составом.
- Когда делаете временную установку порога для проверки: установите порог, используя специальные зажимы или саморезы. Саморезы не будут мешать при закрывании дверей, для проверки зазоров. Отверстия от саморезов нужно будет в дальнейшем заварить, при окончательной установке порога.
- Поставьте машину в транспортное положение, чтобы вес автомобиля удерживала подвеска. В таком состоянии проверьте положение порога и зазоры с дверьми и крылом. При необходимости скорректируйте положение порога.
- Когда подготавливаете место для сварки, нанесите сварочный грунт на места с «голым» металлом. Сварочный грунт может быть удалён непосредственно с места сварки, чтобы уменьшить шлакообразование и увеличить качество сварки (см. подробнее здесь).
- При замене порога применяются соединение внахлёст, соединение встык со вставкой или просто встык. Более подробно типы соединений рассмотрим в этой статье ниже.
- Проварите шов. Тепловая деформация является одной из проблем при сварке. Варите стежками через период, а потом заполняйте оставшиеся промежутки. Можно также использовать сжатый воздух для охлаждения.
- Заводские точки сварки заменяются точками, сделанными полуавтоматом, либо контактной сваркой. При замене старого порога на новую панель, в ней просверливаются отверстия диаметром 8 мм.
- При приваривании порогов на фланцах, через отверстия, расположите сварочную горелку с проволокой в центре отверстия так, чтобы проволока касалась металла, к которому будет привариваться панель. Нужно, чтобы электрическая дуга образовалась именно на металле, к которому будет привариваться панель, а не на краю отверстия. Начните варить в таком положении и не двигайте сварочную горелку, пока отверстие практически не заполнится. Далее по спирали двигайте горелку к краям. Так проникновение к свариваемому металлу будет хорошим и сварное соединение крепким.
- Зачистите сварные швы. При зачистке не убирайте шов слишком много, так как это его ослабит.
- Сделайте антикоррозионную защиту. Можно использовать эпоксидный грунт прямо на место сварки, до нанесения последующих покрытий. Через технологические отверстия обработайте порог изнутри антикоррозионным распыляемым составом.
Типы соединений при замене порога автомобиля
В руководствах по ремонту обычно упоминаются два типа соединений нового порога с остатками старого. Это соединение внахлёст и соединение встык со вставкой. Можно также применять простое соединение встык. Давайте рассмотрим особенности этих соединений, и как они осуществляются.
Соединение встык со вставкой
Соединение старой и новой частей порогов усиливается вставками, сделанными из остатков такого же порога. Соединение встык со вставкой позволяет достичь более ровной поверхности, чем внахлёст, что не потребует много шпаклёвки для выравнивания. Вставка помогает легче стыковать новый порог, уменьшает вероятность прожога насквозь при сварке, а также уменьшает тепловую деформацию при сварке, рассеивая тепло. Соединение получается более прочным. В зависимости от места соединения, вставку можно использовать не всегда. Такое соединение обычно применяется по краям порога. В месте, где порог соединяется со средней стойкой, обычно применяется соединение внахлёст или встык без вставки.
Размер вставок может составлять от 5 до 10 см. В зависимости от конфигурации порога, вставка разрезается на 2–4 части. Срезаются фланцы, с помощью которых точечная сварка держит части панелей между собой. Таким образом, вставки смогут нормально входить внутрь порогов. Они могут привариваться через просверленные отверстия (8 мм) или временно прикручиваться саморезами, отверстия от которых потом завариваются. Вставки должны быть обработаны сварочным грунтом. При стыковке частей порогов, нужно обеспечить зазор достаточного размера, чтобы расплавленный металл при сварке нормально проникал к вставке, и она проваривалась вместе с двумя частями порога. Ширина зазора зависит от толщины метала и должна быть не менее 1.6 мм и не более 3.2 мм.
Соединение внахлёст
При соединении внахлёст старый порог должен быть размечен и срезан так, чтобы оставался запас в несколько сантиметров для нахлёста. Поверх остатков старого порога помещается новый порог. Далее, по линии краёв нового порога производится сваривание герметичным швом. Главным преимуществом этого типа соединения является простота стыковки нового порога с остатками старого. Не требуется тщательно подгонять края. Это особенно актуально, когда приходится стыковать сложные по форме места, к примеру, соединение со средней стойкой. При соединении внахлёст меньше вероятность прожога металла насквозь. Недостатком является необходимость использования большего количества шпаклёвки при выравнивании мест соединений, а также предрасположенность к появлению коррозии с обратной стороны порога, ввиду сложности антикоррозионной обработки такого соединения изнутри.
Соединение встык
Соединение встык требует тщательной подгонки нового порога с остатками старого, а также определённого навыка при сварке. Зазор между свариваемыми частями должен примерно равняться толщине свариваемого металла. Соединение встык без вставки получается менее прочным, но это не критично, так как внешняя часть порога не принимает на себя всю нагрузку. При правильной реализации состыкованное место получается ровным и требует минимального количества шпаклёвки, а также нормально обрабатывается антикоррозионным составом с обратной стороны порога при помощи распыления специальных средств.
[adsp-pro‑4]
Печатать статью
Ещё интересные статьи:
kuzov.info
Замена порогов ВАЗ 2101 своими руками — детальная инструкция
Вопрос замены порогов особенно актуален для «наших» автомобилей марки ВАЗ. Это объясняется низким качеством металла кузова, недостаточной антикоррозионной обработкой, а также вредной средой, в которой приходится обитать нашим автомобилям. Под вредной средой, я подразумеваю дорожную химию, которой обрабатывают дороги в зимнее время, повышенную влажность и плохие дороги.
Сегодня хочу детально рассказать о том, как производится замена порогов ВАЗ 2106 своими руками. Благодаря данному фотоотчету можно повторить ремонт порогов у себя дома, в любом случае думаю данное руководство кому-то пригодится.
Пошаговая инструкция по замене порога ВАЗ 2106
Прежде всего нужно позаботиться об инструменте, перечислю лишь некоторые, наиболее важные из них:
- Сварочный аппарат;
- Электродрель;
- Болгарка;
- Новые пороги;
- Грунтовка;
- Краска.
Несколько слов о сварочном аппарате. Дело в том, что варить пороги вам желательно полуавтоматом в среде углекислого газа.
- Начинал я с того, что отремонтировал дверные петли, как это сделать я не буду описывать, т. к. статья о том как заменить пороги, тем более у вас они могут быть в полном порядке. Кто то спросит причем к порогу петли с дверями? Дело в том, что для правильной работы нужно постоянно следить за тем, как будет прилегать дверь и каким будет зазор между дверью и порогом. Провисшие двери могут ввести вас в заблуждение.
- После ремонта дверей можете снять их и приступать к вырезке ненужной гнилой части порога. В моем случае замена порогов предусматривает обязательный демонтаж крыльев, т. к. я заодно решил заменить и их.

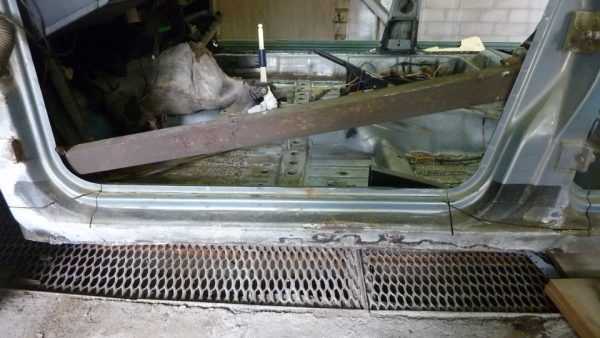

- Если кузов автомобиля «дряхлый» или гнилой установите растяжки в салоне.

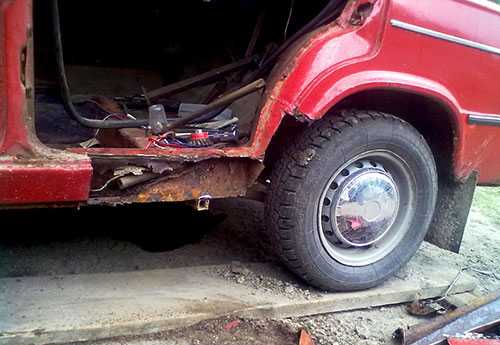

- Теперь нужно срезать наружную часть порога, для этого используйте болгарку или пилочку по металлу, как вариант подойдет зубило.
- Удалив наружную часть, приступайте к удалению усилителя порога (широкая металлическая пластина с круглыми отверстиями по всему периметру).
6. В моем случае внутри порога не оказалось усилителя, скорее всего он был удален предыдущим владельцем моего автомобиля.
- Когда все гнилые части порога удалены осталось убрать их остатки, которые остались на швах.
- После этого нужно как следует зачистить поверхность для последующих сварочных работ.

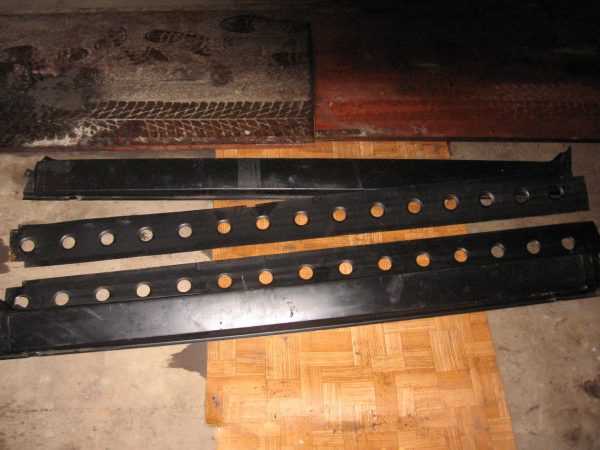

- Примерьте новый усилитель порога, если есть необходимость подрежьте его.
- Отверстия просверленные для сварки хорошо видны на фото.
- Приварите усилитель порога на место, используя отверстия в самом усилителе. Сделать такие отверстия можно при помощи сверла 4-6 мм, примерно через каждые 5 -7 см.
- Для удобства можно воспользоваться струбцинами (зажимами), с их помощью можно быстро и крепко закрепить усилитель. Перед тем как установить усил
vaz-remont.ru
Замена порогов ВАЗ 2109 своими руками
ВАЗ 2109 является относительно старым автомобилем и на сегодняшний день бо́льшая часть этих машин требует внимания как к узлам и агрегатам, так и к кузову. Чаще всего коррозии подвергаются пороги, которые без антикоррозийной защиты довольно быстро приходят в негодность и утрачивают свою несущую способность. В результате их приходится заменять новыми элементами, прибегая к сварочным работам.
Почему происходит износ порогов
Пороги являются несущими элементами, которые обеспечивают кузову дополнительную жёсткость. В силу того, что эти детали располагаются в нижней части кузова, они постоянно подвержены воздействию негативных факторов:
- вода;
- грязь;
- песок;
- камни;
- соль;
- химические вещества.
Всё это заметно сокращает срок службы порогов. К тому же посредственное качество покраски и антикоррозийной обработки кузовных элементов с завода приводит к тому, что практически каждый владелец «девятки» сталкивается с необходимостью замены порогов на своём авто.
Признаки необходимости замены порогов на ВАЗ 2109
Появление даже небольших участков коррозии на порогах — это первый признак того, что на эти кузовные элементы нужно обратить внимание.
Незначительная коррозия порогов лишь на первый взгляд может не представлять никаких проблем
На первый взгляд такие участки могут казаться безобидными, но если их рассмотреть более детально, зачистить, то может оказаться, что под слоем краски скрывается серьёзный очаг коррозии либо вовсе гнилой металл.
При более детальной диагностике порога можно обнаружить сквозные дыры
Важно не упустить момент, когда замена порога ещё возможна. Часто бывает так, что порог прогнивает по периметру и приваривать новую деталь попросту не к чему. В этом случае потребуются более серьёзные и трудозатратные кузовные работы.
Варианты ремонта порогов
Ремонт рассматриваемых кузовных элементов можно выполнить двумя способами:
- сваркой латок;
- полной заменой деталей.
Первый вариант требует меньших усилий и финансовых вложений. Однако на этом его преимущества заканчиваются. Если придерживаться рекомендаций специалистов, то ремонтировать несущую часть кузова заплатками — не самый лучший вариант. Обусловлено это недолговечностью такого ремонта.
Полностью удалить коррозию при частичном ремонте не удастся, а её дальнейшее распространение приведёт к новой ржавчине и дырам.
Если же у вас нет возможности выполнить полную замену порогов либо рассматриваемый кузовной элемент имеет минимальное повреждение, можно частично заменить повреждённый участок. Для этого необходимо вырезать гнилое место, максимально хорошо зачистить металл от коррозии и наварить латку из кузовного металла нужной толщины либо применить ремонтную вставку.
Частичный ремонт подразумевает замену поврежденного участка куском кузовного металла или ремонтной вставкой
После этого порог тщательно защищают от воздействия коррозии, чтобы как можно дольше сохранить его целостность.
Как заменить пороги ВАЗ 2109 своими руками
Если коррозией повреждена значительная часть порогов, то никаких вариантов кроме полной замены этих кузовных элементов не остаётся. Для проведения ремонтных работ понадобится следующий перечень инструментов и материалов:
- полуавтоматический сварочный аппарат;
- новые пороги;
- болгарка;
- дрель;
- наждачная бумага;
- шпатлёвка и грунтовка;
- антикоррозийный состав (мастика).
Особенности замены и подготовка к ней
При планировании кузовного ремонта нужно понимать, что конструкция порогов ВАЗ 2109 состоит из таких элементов:
- наружного короба;
- внутреннего короба;
- усилителя.
Пороги состоят из внешнего и внутреннего короба, а также усилителя и соединителя
Наружный и внутренний короб являются внешними стенками порога. Внешний элемент выходит наружу и находится под дверью, а внутренний располагается в салоне. Усилитель представляет собой элемент, расположенный между двумя коробами внутри. Чаще всего коррозии подвергается внешний короб и при замене порогов имеют в виду именно эту кузовную деталь.
Несмотря на то что при замене порогов используются новые детали, они всё же нуждаются в подготовке. С завода они покрыты транспортировочным грунтом, который перед установкой необходимо зачистить, т. е. металл должен блестеть. Делается это при помощи наждачки или насадок на болгарку. После зачистки элементы обезжиривают и покрывают эпоксидным грунтом.
Пороги перед монтажом очищают от транспортировочного грунта
Окончательная подготовка порогов сводится к сверлению отверстий диаметром 5–7 мм под сварку в местах прилеганию деталей к кузову.
Для крепления порогов к кузову необходимо сделать отверстия под сварку
К подготовительным процедурам также относится демонтаж дверей, алюминиевых накладок с порогов и элементов салона (сиденья, напольное покрытие и т. п.). Перед непосредственным началом работ по удалению старых порогов изнутри салона к стойкам приваривают металлический уголок. Он обеспечит кузову жёсткость и не даст ему деформироваться после срезки порогов.
Чтобы обеспечить кузову жесткость при срезке порогов необходимо зафиксировать уголок к стойкам
Пошаговая инструкция по замене
Подготовив всё необходимое, можно приступать к ремонту. Процедура состоит из следующих шагов:
- Прикладывают новый порог на старый и очерчивают его маркером.
Прикладывают новый порог на старый и маркером отмечают линию отреза
- Болгаркой срезают наружную часть порога чуть ниже намеченной линии. Делают это для того, чтобы оставить небольшой запас металла.
По намеченной линии срезают порог болгаркой
- Окончательно сбивают внешнюю часть порога зубилом.
Зубилом окончательно срубывают порог
- Находят на усилителе точки контактной сварки и зачищают их для снятия элемента. Если усилитель находится в хорошем состоянии, его оставляют в покое.
На усилителе срезают точки сварки
- Срубают усилитель зубилом.
Зубилом срубывают усилитель с кузова
- По аналогии удаляют соединитель (если требуется). Если зубило не справляется, применяют болгарку.
При помощи зубила удаляют с кузова соединитель
- Если присутствуют очаги коррозии на других близлежащих деталях, их зачищают, вырезают гнилые участки и наваривают латки.
Поврежденные участки кузова ремонтируют латками
- Подгоняют и приваривают соединитель.
- Выполняют подгонку, а затем фиксируют сваркой усилитель.
Усилитель подгоняют по месту и фиксируют сваркой
- Зачищают сварные точки.
Сварные точки зачищают болгаркой
- Подгоняют порог по месту таким образом, чтобы теснение на заднем крыле совпадало с углублением на пороге.
- Порог временно фиксируют к кузову специальными струбцинами.
Для фиксации порога используют специальные струбцины
- Прихватывают деталь в нескольких местах.
Для надежного крепления пороги нужно зафиксировать струбцинами в нескольких местах
- Ставят двери и убеждаются, что они нигде не задевают порог.
- Приваривают кузовной элемент.
После фиксации порогов выполняют сварку полуавтоматом
- Зачистным кругом и болгаркой зачищают сварные швы.
Сварные швы зачищают специальным кругом и болгаркой
- Обрабатывают поверхность крупной наждачкой, обезжиривают и наносят шпатлёвку со стекловолокном, после чего финишную шпатлёвку.
После сварочных работ швы обрабатывают шпатлевкой
- Поверхность зачищают, обезжиривают, грунтуют, подготавливают под покраску.
После зачистки шпатлевки пороги покрывают грунтом и готовят под покраску
- Наносят лакокрасочное покрытие, а снизу битумную мастику.
Видео: замена порогов на ВАЗ 2109
Повреждение порогов коррозией на ВАЗовской «девятке» является обычным делом. Замену этих кузовных элементов может выполнить каждый автовладелец, умеющий обращаться с болгаркой и полуавтоматической сваркой. Если же такого опыта нет, то лучше довериться специалистам. Только в этом случае можно надеяться на качественное проведение ремонтных работ и длительный срок службы порогов.
bumper.guru
пошаговая инструкция (фото и видео)
Конструкция кузова современного легкового автомобиля представляет собой пространственный каркас из силовых элементов и наружных деталей. В процессе эксплуатации автомобиля ВАЗ 2107 пороги и другие части подвергаются воздействию внешних факторов. Это приводит к их частичному или полному разрушению, что снижает жесткость кузова и портит его внешний вид. Решение проблемы единственное – замена поврежденных элементов.
Кузовной ремонт автомобиля ВАЗ 2107 требует выполнения сварных работ и соответствующего инструмента. Поврежденные коррозией пороги и участки кузова, непосредственно прилегающие к ним, удаляются, а на их место крепятся новые детали кузова. По окончании слесарных и сварных операций на вновь установленные элементы лакокрасочные покрытия в специальных камерах, где создаются необходимые условия.
Порядок работ по замене деталей кузова
Ремонт силового каркаса обычно довольно длительный процесс, который проводится в электрифицированном гаражном боксе. Машина устанавливается на смотровой яме или подъемнике. Замена коррозировавших порогов осуществляется в такой последовательности:
- Салон автомобиля разбирается для обеспечения доступа ко всем деталям кузова.
- Силовые элементы внимательно осматриваются, и производится их дефектация. Для этих целей используется обычно шило, которым проверяются проблематичные места.
- Поврежденные детали вырезаются из конструкции при помощи электрической угловой шлифовальной машины.
- Места сопряжения несущих элементов тщательно очищаются от загрязнений и ржавчины при помощи металлических щеток и крупнозернистой наждачной бумаги.
- Полости и другие малодоступные места обрабатываются модификаторами коррозии.
Место для установки новых деталей на автомобиле ВАЗ 2107 подготовлено и следующим этапом будет их непосредственная замена. Дальнейший кузовной ремонт предполагает выполнение следующих работ:
- Закрепление усилителя осуществляет и наружной обшивки осуществляется при помощи струбцин или саморезами по контуру.
- Двери закрываются и проверяются на предмет равномерности зазоров по нижней кромке.
- После этого производиться приваривание порогов специальным аппаратом в среде инертного газа.
На этом непосредственно замена элементов кузова ВАЗ 2107 можно считать завершенным. Заканчивается кузовной ремонт такого рода окрашиванием деталей и нанесением специальных защитных покрытий.
7vaz.ru
Инструкция по самостоятельной замене порогов ВАЗ 2107
Замена порогов ВАЗ 2107 – операция, которую рано или поздно приходится проводить с большинством авто. Причинами этого могут быть:
- некачественная антикоррозийная обработка;
- влажный климат;
- дорожная химия;
- состояние дорог.
Самостоятельная замена порогов ВАЗ 2107 требует определенной квалификации в сварочных работах и наличия соответствующего инструмента.
Что понадобится для замены порогов
Обязательно нужны следующие инструменты и материалы:
- Электродрель.
- Болгарка.
- Сварочный полуавтомат.
- Грунтовка.
- Краска.
- Новые пороги на ВАЗ 2107.
[tip]Кроме этого, в процессе работы придется использовать стандартные инструменты, имеющиеся в наличии у любого мастера: пассатижи, рулетка, щека по металлу и прочее. Если усилитель порога сгнил, придется купить новый.[/tip]
Порядок действий при замене порогов на Ваз 2107
Старые гнилые пороги приходится срезать болгаркой. Чтобы обеспечить доступ ко всей поверхности порога, необходимо снять двери. Если кузов дряхлый, перед снятием порогов необходимо установить распорки. Дальнейшие операции выполняются в такой последовательности:
- Срезать наружные части порогов болгаркой (можно использовать зубило или пилу по металлу).
- Проверить состояние усилителя порога (широкой стальной пластины с отверстиями по периметру).
- Если усилитель гнилой, срезать его болгаркой.
- Убрать остатки порогов и усилителя со швов кузова.
- Зачистить поверхность под сварочные работы, удалив неровности и загрязнения, мешающие качественному соединению.
- Если старые усилители порогов пришлось демонтировать, примерить новые и подогнать их под посадочное место. Высверлить отверстия диаметром 4-6 мм с интервалом 50-7- мм по периметру усилителей.
- Приварить усилители, предварительно зафиксировав их струбцинами. Сварку начинать от средней стойки, параллельно приваривая верхние и нижние части к кузову.
- Примерить пороги. Отрезать с них все лишнее и выгнуть, придав необходимую форму.
- Очистить от грунта и краски части порога в тех местах, где будет сварочный шов.
- Предварительно зафиксировать пороги саморезами.
- Установить двери, проверить правильность подгонки порогов, уделив особое внимание на зазор между дверями и порогами.
- Приварить пороги, начав сварку от средней стойки кузова. Сваривать необходимо параллельно нижние и верхние кромки порога. Это ответственная операция, определяющая жесткость кузова автомобиля. Поэтому нужно обратить особое внимание на качество сварочных швов.
- Зачистить сварочные швы и поверхности порогов.
- Зашпаклевать следы сварочных швов.
- Загрунтовать внешнюю поверхность порогов и дать грунтовке высохнуть.
- Покрасить пороги.
Советы по замене порогов и защите их во время эксплуатации
[tip]
- Вместо краски можно использовать антикоррозийное покрытие типа «Гравитекс».
- После замены порогов их необходимо подвергнуть антикоррозийной обработке, «задув» внутреннюю поверхность коробов «мовилем». Если этого не сделать, повторную замену порогов придется производить в ближайшее время.
- Нижнюю часть порогов (заодно и днище машины) следует обработать антикоррозийной битумной мастикой, которая препятствует коррозии и улучшает защиту лакокрасочного покрытия от повреждений.
[/tip]
Теперь вы знаете как самостоятельно заменить пороги ВАЗ 2107. Если у вас нет необходимой квалификации сварщика или отсутствует сварочный аппарат, замен порогов выполнить не удастся. В таком случае лучше обратиться за помощью к профессионалам, которые выполнять замену порогов быстро и качественно.
semerkavaz.ru
Замена порогов ВАЗ
Перед тем, как менять пороги ВАЗ, необходимо определить уровень коррозии. Для этого необходимо поднять автомобиль на подъемнике или заехать на эстакаду и просто бегло осмотреть места коррозии, попробовать сковырнуть отслоившуюся краску и добраться до того места, где краска не отслаивается.
Сделать это необходимо с одной целью – зачем менять порог полностью, если некоторые его части еще «живые»? Ведь замена порога ВАЗ это еще и дополнительные расходы на малярные работы. В некоторых случаях достаточно заменить лишь небольшой участок порога и автомобиль будет выглядеть как новый, а кузов прослужит еще не один год.
Как правило, такой вариант дееспособен в том случае, если порог получил механический удар, а лакокрасочное покрытие повредилось, вследствие чего пошла ржа. Обычно, новый порог должен быть на 15 см длиннее места коррозии по ходу автомобиля, и на 30 см длиннее в сторону багажника.
Перед заменой порога нужно четко определиться с размерами, ведь если отрезать лишнее, то на неприкрытое место придется наваривать латку, что не только неэстетично, но может помешать закрытию дверей. Усилители порогов также необходимо осмотреть, так как они компенсируют основное напряжение от порога.
Замена порога происходит следующим образом. После того, как определено место, в котором «живой» металл переходит в ржавчину, необходимо срезать корродированную часть (особенно важно не трогать поддомкратники).
Затем новый порог приваривается точечной сваркой с расстоянием 10 см между точками по всему периметру. Иногда производители ремчастей неправильно выгибают пороги, либо металл имеет высокий уровень жесткости и немного не соответствует профилю по изгибу, поэтому начинать сварку нужно с верхней части порога.
Когда верхняя часть порога установлена, необходимо приваривать на посадочное место нижнюю сторону. При этом нельзя подбивать порог – его достаточно поджимать подручными средствами по мере продвижения сварки.
Если же в замене нуждается и усилитель порога (что случается довольно редко), то его замена должна происходить вместе с заменой порога. Для упрощения задачи можно просверлить отверстия на пороге и усилителе, которые помогли бы металлу лучше схватываться между собой.
Особой жесткости это не придаст, но работу сварщика может упростить. Главное – после того, как порог установлен, все пустые пространства между точками сварки желательно проварить, после чего зачистить болгаркой. Это придаст устойчивости порогу, а окрашенная поверхность не будет «играть» и на ней не появятся трещины.
tuningvaz.in
