Замена панели: Установка панели ваз 2114 на ваз 2109 своими руками

23 Май 2020 alexxlab Комментировать

Содержание

Снятие и замена панели приборов (торпедо) – пошаговая инструкция

Не удивительно, что абсолютно каждое современное авто оборудовано приборной панелью, ведь именно благодаря ей водитель может следить за основными узнали автомобиля. И панель приборов автомобилей ВАЗ не исключение. Проще говоря такая панель играет роль связующего звена между человеком и транспортным средством.

По мере развития приборная панель оснащалась дополнительными датчиками и индикаторами, которые делают процесс управления авто более удобным и безопасным.

Но, часто случается так, что панель приборов трескается и выходит из строя, поэтому в сегодняшней статье я расскажу вам как самостоятельно заменить панель приборов на автомобилях Ваз 2107 – Ваз 2114

Конструкция панели приборов Ваз

Что такое торпедо? Если коротко — это приборная панель. Слово «торпедо» пришло к нам с Запада и к настоящему моменту прочно вошло в обиход отечественных автолюбителей.

Приборные панели на ВАЗ 2113, 2114 и 2115 практически одинаковы.

Это сложные разборные конструкции из металла с пластиковыми вставками. Кроме того, в панелях этой линейки моделей ВАЗ инженеры активно использовали полимерную плёнку, которой обтянуто большинство органов управления.

Взаимозаменяемость деталей моделей

Для поклонников тюнинга приборной панели, которые хотят снять ее для установки новых комплектующих, доступно множество вариантов модернизации.

Примечание автора статьи: Поставить панель, предназначенную для другого автомобиля, вряд ли получится из-за конструкционных особенностей авто, но зато можно поменять различные элементы. Популярностью пользуется изменение подсветки приборов или использование дополнительного освещения, замена шкалы приборов и многое другое.

Как заменить панель приборов Ваз 2105 – 2107 (инструкция)

Для того, чтобы быстро заменить панель приборов Ваз 2105 – 2107 выполним следующие действия:

  1. Поддевают и снимают пластинку, расположенную справа от печки.
    На ней изображён соответствующий значок. Поддев отверткой, снимают пластинку справа от печки
  2. Под пластинкой виден винт. Выкручивают его отвёрткой. Крестовой отвёрткой выкручивают винт, спрятанный под пластинкой
  3. С рычажков управления печкой аккуратно снимают пластиковые рукоятки. Нижняя ручка управления печкой уже снята
  4. Теперь отгибают правый край панели на себя. Правый край панели отклоняют вправо и на себя
  5. Отсоединяют контакты от кнопки выключателя печки, пометив их. Для снятия панели отсоединяют контакты от кнопки выключателя печки
  6. Теперь можно отогнуть панель больше и снять датчик спидометра — серый толстый шланг. Отворачивают гайку на нём и отводят шланг в сторону. Серый толстый шланг отводится в сторону и гайка-барашек на нём отворачивается
  7. Сняв гайку и шайбу с ручки сброса суточного пробега, проталкивают ручку внутрь. Расположена она чуть ниже панели, справа от кнопки аварийной сигнализации (см. фото в п. 4) Отвинчивают гайку с ручки сброса суточного пробега
  8. Теперь по очереди отсоединяют большие белые штекеры, предварительно пометив их. По опыту автомехаников, помечать штекеры особой необходимости нет, воткнуть их обратно неправильно практически невозможно.

Снят первый белый штекер, второй, расположенный чуть глубже, тоже снимают

  1. На этом этапе отсоединяют воздуховод — белый толстый провод в правом углу панели, им в новых машинах подсоединяется эконометр на панели (на фото он выглядывает выше серого провода).Белый провод эконометра находится чуть дальше от противоположного края панели
  2. Отсоединив все провода, снимают красный штекер. Он там один, гнездо под него имеет жёлтый цвет. Последний из трёх штекеров — красного цвета, его также снимают
  3. На заключительном этапе сдвигают панель вправо, чтобы она вышла из защёлок, держащих левую часть. Снятая панель оказалась в руках — демонтаж проведён успешно

Видео: Замена панели приборов Ваз 2105 – 2107 своими руками

Как заменить панель приборов Ваз 2108 2109 2114 2115 (инструкция)

Для того, чтобы заменить приборную панель на Ваз 2108 2109 2114 и 2115 выполним следующие действия:

  1. С помощью крестовой отвёртки отворачиваются саморезы, на которых держится левая боковина консоли.
  2. После этого нижний край боковины аккуратно извлекается из кронштейна.Правая боковина консоли держится на пяти саморезах, которые тоже откручиваются крестовой отвёрткой. После этого боковина аккуратно снимается.
  3. Теперь снимаются ручки, установленные на рычагах печной заслонки. Это делается вручную.
  4. Далее снимается ручка с регулятора оборотов вентилятора. Для снятия её достаточно потянуть на себя.
  5. Крестовой отвёрткой выкручиваются саморезы, удерживающие на кронштейнах приборную панель. Таких саморезов 4 (2 слева от панели, 2 справа).
  6. Ещё 4 самореза расположены у окошка приборного блока (2 под окошком и 2 над ним). Они также выкручиваются крестовой отвёрткой.
  7. Над окошком приборного блока, справа, находится небольшая заглушка. Она поддевается плоской отвёрткой и извлекается. Под ней расположен ещё один саморез, который выкручивается крестовой отвёрткой.
  8. После удаления всех саморезов накладка приборного блока снимается. Для этого её достаточно немного выдвинуть на себя.
  9. За накладкой находятся провода, которые извлекаются из гнёзд вручную.
  10. После отключения проводов необходимо ключом на 13 открутить 2 болта на рулевом кронштейне.
  11. Далее с помощью ключа на 8 откручиваются гайки на нижнем креплении кронштейна.
  12. После этого блок управления аккуратно извлекается из панели, открывается доступ к крепёжным гайкам на поперечинах торпедо.
  13. Далее с помощью крестовой отвёртки откручивается последний внешний саморез, удерживающий торпедо на левой поперечине.
  14. После выкручивания последнего самореза торпедо снимается.

Видео: Замена панели приборов Ваз 2109 – 2115 своими руками


Замена панели приборов Ваз 2110 – 2112 пошаговая инструкция

Для того, чтобы снять и заменить панель приборов Ваз 2110 выполняем следующие действия:

  1. Итак, первое, что необходимо сделать — используя отвертку, открутить два самореза расположенных в верхней части приборки.
  2. Далее этой же отверткой выкручиваем два болта, которые располагаются в нижней части приборной панели.
  3. Аккуратно тянем на себя пластиковую накладку и отводим в сторону, чтобы не мешала.
  4. Откручиваем два самореза, которыми крепится непосредственно приборка.
  5. Теперь отключаем сначала первую, а затем и вторую колодку питания приборной панели.
  6. Тянем панель на себя, она должна сползти с кронштейнов.
  7. Когда
    приборная панель     полностью демонтирована, можно приступить к дальнейшим работам, в нашем случае это замена неисправных лампочек.
  8. Крепление у лампочек проще некуда — беремся за корпус лампочки делаем проворот и достаем ее из гнезда. На ее место устанавливаем новую.
  9. Дальнейшая сборка производится в обратном порядке по тому же принципу.

Видео: Замена панели приборов Ваз 2110 – 2112 (инструкция)


Пару слов о тюнинге приборной панели Ваз

Если вы хотите каким-то образом улучшить внешний вид приборной панели или сделать ее функциональной, то можно выполнить ее тюнинг.

Самым распространенным видом тюнинга приборной панели является установка новых ламп в подсветке приборов или установка дополнительного освещения. Чаще всего, замена ламп производится на лампы с другим цветом светового потока (например, зеленого или синего). Подбор цвета должен быть таким, чтобы он не раздражал глаза, особенно в темное время суток. Дополнительное освещение применяют, в основном, для нижней части панели в ногах. Для этого можно купить уже готовый набор светодиодов и подключить их к бортовой сети автомобиля.

Другой способ тюнинга подразумевает изменение внешнего вида шкалы приборов. Для этого, на цветном принтере можно распечатать уже готовые решения, приклеить к жесткому картону и установить вместо старой шкалы. Стоит учитывать то, что освещение новой шкалы может немного отличаться от заводского. Поэтому, важными критериями будут цвет шкалы и материал, к которому его приклеят.

Прикуриватель автомобиля – это устройство, представляющее собой «розетку» для…

Более серьезная модернизация предполагает изменение внешнего вида самой панели. Для этого ее можно покрасить или обтянуть новым материалом. Если вы решили обтянуть панель, то применяйте для этого только разрешенные материалы. Под запретом находятся обычная ткань и мех, так как они являются легковоспламеняемыми. Цвет обтяжки стоит выбирать в соответствии с общим фоном салона. Прекрасно смотрится комбинация сразу двух цветов (например, бежевый и коричневый).

Если вы решили окрасить панель в другой цвет, то ее необходимо снять. После этого она зачищается с помощью наждачной бумаги и обезжиривается. Первым делом наносится специальный герметик, а после него автомобильная краска. Не используйте покрасочные материалы, которые имеют повышенную чувствительность к большим температурам. Если окрасить пластик какой-либо другой краской, то при длительном стоянии автомобиля под солнцем, краска расплавится и попросту отойдет. Другая неприятность может подстерегать вас при мойке панели – обычная краска имеет свойство стираться обычной водой, еще лучше – мыльной. Будьте готовы к тому, что первое время в салоне будет пахнуть краской.

Замена, неисправности и ремонт панели приборов ВАЗ 2101 своими руками

Одним из важнейших устройств в салоне любого автомобиля является приборная панель, поскольку на ней располагаются необходимые указатели и приборы, помогающие водителю в управлении транспортным средством. Владельцем ВАЗовской «копейки» будет полезно ознакомиться с возможными доработками панели приборов, неполадками и их устранением.

Описание торпеды на ВАЗ 2101

Передняя панель ВАЗовской «копейки» или торпедо — передняя часть отделки салона с расположенными на ней приборным щитком, воздуховодами системы отопления, бардачком и другими элементами. Панель изготовлена из металлического каркаса с нанесённым на него энергопоглощающим и декоративным покрытием.

Составляющие элементы передней панели ВАЗ 2101: 1 — пепельница; 2 — облицовочная рамка рычагов управления отопителем; 3 — облицовка панелей; 4 — крышка вещевого ящика; 5 — петля вещевого ящика; 6 — панель приборов; 7 — труба дефлектора; 8 — дефлектор; 9 — боковина вещевого ящика; 10 — корпус вещевого ящика

Какую торпеду можно поставить вместо штатной

Передняя панель «копейки» по сегодняшним меркам выглядит скучно и несовременно. Обусловлено это как минимальным набором приборов, формой, так и качеством отделки. Поэтому многие владельцы этой модели принимают кардинальное решение о замене панели на деталь от другого авто. Вариантов на самом деле немало, но наиболее выигрышно смотрятся торпеды от иномарок. Минимальный перечень моделей, с которых передняя панель подойдёт на ВАЗ 2101:

  • ВАЗ 2105–07;
  • ВАЗ 2108–09;
  • ВАЗ 2110;
  • BMW 325;
  • Ford Sierra;
  • Opel Kadett E;
  • Opel Vectra A.

Важно понимать, что установка торпеды на первую модель «Жигулей» с любого другого автомобиля неразрывно связана с множеством доработок. Поэтому её придётся где-то подрезать, подпилить, подогнать и т. д. Если вас не пугают подобные трудности, то можно внедрить рассматриваемую деталь практически от любой иномарки.

Установка панели от BMW Е30 на «классику» делает салон автомобиля более представительным

Как снять

Необходимость в демонтаже торпеды может возникнуть по разным причинам, например, ремонт, замена или тюнинг. Для работы понадобятся такие инструменты:

  • крестовая и плоская отвёртка;
  • рожковый ключ на 10.

Последовательность действий такова:

  1. Снимаем клемму с минуса АКБ.
  2. Откручиваем крепление и демонтируем декоративные накладки рулевого вала и стоек лобового стекла.

    Откручиваем крепление и снимаем декоративные накладки по бокам лобового стекла

  3. Аккуратно поддеваем отвёрткой декоративный элемент гнезда радиоприёмника и через него рукой надавливаем на правый фиксатор приборной панели, после чего вынимаем щиток, отсоединяя трос спидометра и разъёмы.

    Снимаем трос спидометра, разъединяем колодки, после чего демонтируем приборную панель

  4. Плоской отвёрткой поддеваем переключатель печки, отсоединяем проводку и снимаем кнопку.

    Поддеваем кнопку отопителя отвёрткой и снимаем её (на примере ВАЗ 2106)

  5. Отключаем питание плафона вещевого ящика и отворачиваем крепление корпуса бардачка к передней панели.

    Отключаем питание подсветки бардачка и откручиваем крепление вещевого ящика

  6. Стягиваем ручки управления отопителем.

    Стягиваем ручки управления печкой с рычагов

  7. Откручиваем крепление торпеды снизу и сверху.

    Передняя панель крепится к кузову в нескольких местах

  8. Демонтируем переднюю панель из салона.
  9. Установку производим в обратном порядке.
Видео: снятие торпеды на «классике»

Панель приборов ВАЗ 2101

Приборная панель делает управление автомобилем более комфортным, поэтому и в эксплуатации она должна быть удобной и простой, отображая важную информацию водителю.

Штатная приборная панель ВАЗ 2101 имеет ограниченное количество приборов и индикаторов и отличается довольно слабой подсветкой

Щиток приборов ВАЗовской «копейки» состоит из следующих элементов:

  • 6 лампочек-индикаторов;
  • 3 стрелочных прибора;
  • 1 цифровой показатель.

Приборы и индикаторы щитка приборов ВАЗ 2101: 1 — контрольная лампа резерва топлива; 2 — указатель уровня топлива; 3 — спидометр; 4 — указатель температуры жидкости в системе охлаждения двигателя; 5 — контрольная лампа включения стояночного тормоза и сигнализации недостаточного уровня тормозной жидкости в бачке; 6 — контрольная лампа давления масла в системе смазки двигателя; 7 — контрольная лампа заряда аккумуляторной батареи; 8 — счетчик пройденного пути; 9 — контрольная лампа включения указателей поворота; 10 — контрольная лампа включения габаритного света; 11 — контрольная лампа включения дальнего света фар

В оснащении панели также присутствуют:

  • спидометр;
  • одометр;
  • указатель температуры охлаждающей жидкости;
  • указатель уровня топлива;
  • контрольная лампа резерва топлива;
  • блок контрольных ламп:
    • включения стояночного тормоза и сигнализации недостаточного уровня тормозной жидкости в бачке;
    • давления масла в системе смазки двигателя;
    • заряда аккумуляторной батареи;
    • включения указателей поворота;
    • включения габаритного света;
    • включения дальнего света фар.

Какую можно поставить

Если вас не устраивает оформление приборной панели ВАЗ 2101, её можно заменить или обновить следующим образом:

  • купить и установить более современный вариант, в оснащении которого присутствует бортовой компьютер, что обойдётся недёшево;
  • обновить щиток путём замены шкал приборов и стрелок;
  • поставить приборку от другого авто.

Выбирая панель приборов нужно учитывать, что конфигурация может значительно отличаться и вовсе не подходить для «классики». В этом случае нужно будет выполнить подгонку согласно посадочному месту в передней панели.

От другой модели ВАЗ

На ВАЗ 2101 возможна установка самодельного щитка с использованием приборов от ВАЗ 2106. В нём можно задействовать спидометр, тахометр, указатель температуры и уровня топлива, что будет выглядеть более информативно по сравнению со штатной приборкой. Подключение указателей не должно вызвать вопросов за исключением тахометра: его нужно подсоединить в соответствии со схемой «шестёрки».

Приборную панель ВАЗ 2101 можно доработать путём установки дополнительных приборов от ВАЗ 2106

Подробнее о панели приборов ВАЗ 2106: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/panel-priborov/panel-priborov-vaz-2106.html

От «Газели»

Чтобы установить приборную панель от «Газели», в неё потребуются внести довольно серьёзные изменения, поскольку она сильно отличается по размерам от штатного изделия. К тому же схемы подключения и клеммы у автомобилей вовсе не совпадают.

Для установки на «копейку» приборной панели от «Газели» потребуется серьёзная переделка

От иномарки

Наилучший вариант, но и самый сложный — внедрить щиток приборов от иномарки. В большинстве случаев для этого приходится менять полностью переднюю панель. Наиболее подходящими для «копейки» вариантами будут приборки с моделей, которые выпускались в конце 1980-х — начале 1990-х годов, например, BMW Е30.

Для ВАЗ 2101 необходимо подбирать максимально подходящую торпеду по приборам и индикаторам

Неисправности приборной панели ВАЗ 2101

Панель приборов «Жигулей» первой модели хоть и состоит из минимального количества индикаторов, но они позволяют водителю контролировать жизненно важные системы автомобиля и в случае возникновения проблем видеть их отображение на панели. Если какой-то прибор начинает работать некорректно либо вовсе перестаёт функционировать, автомобилем управлять становится некомфортно, поскольку нет уверенности, что с машиной всё в порядке. Поэтому в случае возникновения неполадок с рассматриваемым узлом нужно своевременно их выявлять и устранять.

Демонтаж щитка приборов

Снять приборку может потребоваться для замены ламп подсветки либо самих приборов. Для проведения процедуры будет достаточно шлицевой отвёртки. Сам процесс состоит из такой последовательности действий:

  1. Снимаем клемму с минуса аккумулятора.
  2. При помощи отвёртки демонтируем декоративный элемент.

    Снимаем декоративный элемент, поддев его отвёрткой

  3. Просунув руку в образовавшееся отверстие, нажимаем на правый рычаг, которым удерживается приборная панель в торпеде, после чего вынимаем приборку.

    Чтобы снять щиток приборов, необходимо нажать на специальный рычаг, просунув руку в отверстие на передней панели (для наглядности щиток снят)

  4. Максимально выдвигаем щиток приборов, рукой откручиваем крепление троса спидометра и вынимаем трос из гнезда.
  5. Вынимаем два разъёма с проводкой.

    Приборная панель подключается при помощи двух разъёмов, снимаем их

  6. Демонтируем щиток.
  7. Выполнив необходимые действия с приборкой, сборку производим в обратной последовательности.

Замена лампочек подсветки

Иногда лампы подсветки индикаторов перегорают и нуждаются в замене. Для лучшего освещения приборного щитка вместо них можно поставить светодиоды.

Для лучшего освещения приборной панели устанавливают светодиодные элементы

Последовательность действий по замене лампочек такова:

  1. Демонтируем приборную панель.
  2. Вращаем против часовой стрелки патрон с нерабочей лампочкой и вынимаем его.

    Вынимаем из платы приборной панели гнездо с нерабочей лампочкой

  3. Слегка нажав и повернув, извлекаем лампу из гнезда и меняем на новую.

    Нажимаем на лампочку, поворачиваем и извлекаем её из патрона

  4. Если нужно, остальные лампочки меняем таким же образом.

    Расположение патронов ламп на комбинации приборов: 1 — лампа подсветки приборов; 2 — контрольная лампа резерва топлива; 3 — контрольная лампа включения стояночного тормоза и недостаточного уровня жидкости в бачке гидропривода тормозов; 4 — контрольная лампа недостаточного давления масла; 5 — контрольная лампа заряда аккумуляторной батареи; 6 — контрольная лампа включения указателей поворота; 7 — контрольная лампа включения наружного освещения; 8 — контрольная лампа включения дальнего света

Лампочки можно попытаться поменять и без полного снятия комбинации приборов, для чего панель выдвигаем максимально на себя и вынимаем необходимый патрон.

Видео: светодиодная подсветка в щиток приборов ВАЗ 2101

Проверка и замена выключателя освещения панели приборов

Подсветка приборной панели на ВАЗ 2101 включается соответствующим переключателем, расположенным с левой стороны от рулевого колеса. Иногда работоспособность этого элемента нарушается, что связано с износом контактов или повреждением пластикового механизма. В этом случае его приходится демонтировать и менять на новый.

Выключатель освещения приборки выполнен в виде единого блока с кнопками включения дворников и наружного освещения.

Блок клавиш ВАЗ 2101: 1 — трёхпозиционный переключатель стеклоочистителя; 2 — выключатель освещения приборов; 3 — выключатель наружного освещения

Для снятия детали потребуются:

  • узкогубцы;
  • плоская отвёртка;
  • мультиметр.

Процесс состоит из следующих пошаговых действий:

  1. Снимаем минусовую клемму с АКБ.
  2. Аккуратно поддеваем плоской отвёрткой блок выключателей и вынимаем его из отверстия в передней панели.

    Поддеваем отвёрткой блок клавиш и вынимаем его из панели

  3. Для удобства проверки выключателя освещения снимаем клеммы со всех переключателей, поддевая их отвёрткой или стягивая узкогубцами.

    Снимаем с переключателей колодку и клеммы

  4. Мультиметром на пределе прозвонки проверяем выключатель, касаясь щупами контактов. В одном положении выключателя сопротивление должно быть нулевым, в другом — бесконечным. Если это не так, ремонтируем или меняем коммутационный элемент.
  5. Для разборки выключателя поддеваем держатель контактов плоской отвёрткой.

    Поддеваем держатель контактов отвёрткой на примере выключателя наружного освещения

  6. Демонтируем держатель вместе с контактами.

    Снимаем держатель вместе с контактами

  7. Мелкой наждачкой зачищаем контакты выключателя. Если они пришли в негодность (сломаны, сильно подгорели), меняем блок клавиш в сборе.

    Подгоревшие контакты зачищаем мелкой наждачкой

  8. Установку выполняем в порядке, обратном демонтажу.

Проверка и замена отдельных приборов

«Жигули» первой модели являются далеко не новой машиной, поэтому и неполадки с её узлами случаются нередко. При возникновении таковых с ремонтом откладывать не стоит. Например, при выходе из строя указателя уровня топлива невозможно будет определить, сколько осталось бензина в баке. Замену любого прибора на «классике» можно выполнить своими руками.

Указатель уровня топлива

В щитке приборов ВАЗ 2101 устанавливается указатель уровня топлива типа УБ-191. Он работает совместно с датчиком БМ-150, расположенным в бензобаке. Датчик также обеспечивает включение контрольной лампы резерва топлива при остатке горючего около 4–6,5 л. Основные проблемы указателя вызваны неисправностями датчика, при этом стрелка показывает постоянно полный или пустой бак, а также может иногда подёргиваться на кочках. Проверить работоспособность датчика можно при помощи мультиметра, выбрав режим сопротивлений:

  • стрелка указателя должна находиться в начале шкалы при сопротивлении датчика 285–335 Ом;
  • в середине шкалы — 100–135 Ом;
  • отклоняться в конец шкалы — 7–25 Ом.

Чтобы заменить датчик уровня топлива, необходимо ослабить хомут и стянуть топливный патрубок, снять провода и открутить крепление элемента.

Для снятия датчика уровня топлива необходимо снять патрубок, провода и отвернуть крепление

Стрелочный указатель из строя практически не выходит. Но если возникнет необходимость его замены, потребуется снять щиток приборов, открутить крепление и снять неисправную деталь.

Указатель уровня топлива фиксируется с обратной стороны щитка приборов

Когда все ремонтные работы будут завершены, устанавливают рабочий индикатор на штатное место.

Видео: замена стрелочного указателя уровня топлива на цифровой

Указатель температуры

Температура охлаждающей жидкости (ОЖ) силового агрегата измеряется при помощи датчика, установленного на головке блока цилиндров с левой стороны. Полученный с него сигнал отображается посредством стрелочного указателя на приборной доске. Если есть сомнения в правильности показаний температуры ОЖ, необходимо прогреть мотор и проверить работоспособность датчика. Для этого включаем зажигание, сдёргиваем с датчика клемму и замыкаем на массу. При неисправном элементе стрелка указателя отклонится вправо. Если стрелка не реагирует, то это свидетельствует об обрыве в цепи.

Датчик охлаждающей жидкости двигателя установлен в головке блока цилиндров

Для замены датчика ОЖ на «копейке» выполняют такие действия:

  1. Снимаем минусовую клемму с АКБ.
  2. Сливаем с двигателя ОЖ.
  3. Стягиваем защитный колпачок и снимаем провод с разъёмом.

    К датчику подводится всего одна клемма, снимаем её

  4. Удлинителем с глубокой головкой отворачиваем датчик из ГБЦ.

    Откручиваем датчик ОЖ глубокой головкой

  5. Меняем деталь и устанавливаем её в обратной последовательности.

Спидометр

На ВАЗ 2101 стоит спидометр типа СП-191, состоящий из стрелочного прибора, отображающего скорость движения автомобиля в км/ч и одометра, который подсчитывает пройденный путь в километрах. Механизм приводится в движение посредством гибкого троса (трос спидометра), подключаемого через привод к коробке передач.

Спидометр ВАЗ 2101 состоит из стрелочного прибора и одометра

Работоспособность спидометра может быть нарушена по следующим причинам:

  • неисправность механизма в результате поломки шестерён;
  • выход из строя троса спидометра;
  • поломка привода спидометра.

Чтобы проверить правильность показаний спидометра, необходимо сравнить их с эталонными.

Таблица: данные для проверки спидометра

Когда на моём авто возникла проблема с показаниями скорости (стрелка дёргалась либо вовсе была неподвижной), первое, что я решил проверить, был трос спидометра. Диагностику я проводил на стоячем автомобиле. Для этого снял щиток приборов и открутил от него трос. После этого я вывесил одно из задних колёс, завёл двигатель и включил передачу. Таким образом, создал имитацию движения машины. Наблюдая за вращением гибкого троса, я обнаружил, что он, то вращается, то нет. Решил, что нужно осмотреть привод спидометра. Для этого отсоединил от него трос и снял привод с коробки передач. После визуального осмотра и вращения шестерни пальцами было обнаружено, что внутри механизма произошла поломка, в результате чего шестерня попросту проскальзывала. Это приводило к тому, что показания на приборке отличались от реальных значений в меньшую сторону минимум вдвое. После замены привода, проблема исчезла. В моей практике также бывали случаи, когда спидометр не работал по причине перетирания троса. Поэтому приходилось проводить его замену. Кроме этого, один раз я столкнулся с ситуацией, когда после установки нового привода спидометра он оказался нерабочим. Вероятнее всего, это был заводской брак.

Как снять спидометр

Если нужно демонтировать спидометр, то потребуется снять щиток приборов, разъединить части корпуса и открутить соответствующий крепёж. Для замены используется заведомо исправное устройство.

Для демонтажа спидометра необходимо снять и разобрать приборную панель

Замена троса и привода спидометра

Трос спидометра и его привод меняется при помощи пассатижей и плоской отвёртки. Процедура выполняется следующим образом:

  1. Опускаемся под машину и откручиваем плоскогубцами гайку троса от привода, а после вынимаем трос.

    Снизу трос фиксируется к приводу спидометра

  2. Извлекаем щиток приборов из передней панели и аналогичным образом отсоединяем трос от спидометра.
  3. В проушины гайки со стороны спидометра привязываем кусок проволоки или прочной нити.

    К проушине троса спидометра привязываем кусок проволоки

  4. Под машиной вытягиваем гибкий вал, отвязываем нить либо проволоку и перевязываем её на новый трос.

    Трос вынимаем под машиной и перевязываем проволоку на новую деталь

  5. Втягиваем трос в салон и подсоединяем к щитку, а затем к приводу.
  6. Если требуется замена привода, тогда откручиваем гайку, вынимаем деталь из картера коробки передач и вместо изношенного механизма устанавливаем новое с тем же числом зубьев на шестерёнке.

    Для замены привода спидометра откручиваем соответствующее крепление

Перед монтажом нового троса его рекомендуется смазать, например, трансмиссионным маслом. Таким образом, можно продлить срок службы детали.

Прикуриватель

Прикуриватель может использоваться как по прямому назначению, так и для подключения различных современных устройств: компрессора для подкачки шин, зарядного устройства к телефону, ноутбуку и т. д. Иногда с деталью возникают неполадки, вызванные следующими причинами:

  • перегорание предохранителя №1 на 16А, расположенного в блоке предохранителей;
  • окисление контактов, удерживающих предохранитель;
  • неполадки в самом прикуривателе, например, обрыв спирали или провода, подводящего питание.

Через прикуриватель можно подключить зарядное к телефону, ноутбуку, а также компрессор для накачки колёс

Узнайте больше об устройстве блока предохранителей ВАЗ 2101: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/predohraniteli-vaz-2101.html

Как заменить

Замена прикуривателя обходится без каких-либо инструментов и состоит из следующих действий:

  1. Отсоединяем провод питания.

    Отсоединяем от прикуривателя питание

  2. Откручиваем крепление корпуса к кронштейну.

    Откручиваем крепление корпуса прикуривателя

  3. Снимаем кожух и вынимаем основную часть прикуривателя.

    Отвернув крепление, вынимаем корпус

  4. Сборку производим в обратном порядке.
  5. Если требуется замена лампочки в случае её перегорания, сжимаем стенки кожуха и вынимаем его из корпуса прикуривателя.

    Лампочка стоит в специальном кожухе, снимаем его

  6. Извлекаем патрон с лампой.
  7. Слегка надавливаем и проворачиваем лампочку по часовой стрелке, вынимаем её из патрона и меняем на новую.

    Извлекаем лампочку из патрона и меняем на новую

Подрулевой переключатель ВАЗ 2101

ВАЗ 2101 с завода оснащали двухрычажным подрулевым переключателем типа П-135, а на моделях ВАЗ 21013 и части ВАЗ 21011 ставили трехрычажный механизм 12.3709.

На ВАЗ 2101 устанавливали двухрычажный подрулевой переключатель

В первом случае с помощью рычага осуществлялось управление поворотниками и фарами головного света, а рычаг включения дворников отсутствовал. Вместо него использовалась кнопка на передней панели, а лобовое стекло омывалось вручную путём нажатия соответствующей кнопки. Трехрычажный вариант более современный, поскольку он позволяет управлять не только фарами и поворотниками, но ещё дворниками и омывателем ветрового стекла.

В зависимости от положения рычагов переключателей, работают те или иные приборы

Положения подрулевого переключателя указателей поворота «А»:

  • 0 — указатели поворота выключены;
  • I — включены указатели правого поворота;
  • II — включены указатели левого поворота.

Схема включения сигналов поворота на ВАЗ 2101: 1 — подфарники; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — генератор; 5 — выключатель зажигания; 6 — блок предохранителей; 7 — реле-прерыватель указателей поворота; 8 — контрольная лампа указателей поворота; 9 — переключатель указателей поворота; 10 — задние фонари

Читайте об устройстве генератора ВАЗ 2101: https://bumper.guru/klassicheskie-modeli-vaz/generator/generator-vaz-2101.html

Положения подрулевого переключателя света фар «В», работает при нажатии на клавишу выключателя наружного освещения на приборной панели:

  • 0 — включено наружное освещение и ближний свет фар;
  • I — включено наружное освещение и дальний свет фар;
  • II — включён дальний свет фар (нефиксированное положение).

Схема включения фар ВАЗ 2101: 1 — фары; 2 — аккумуляторная батарея; 3 — генератор; 4 — блок предохранителей; 5 — переключатель света фар; 6 — выключатель наружного освещения; 7 — выключатель зажигания; 8 — контрольная лампа дальнего света фар в комбинации приборов

Как снять

Причин, по которым может потребоваться демонтаж подрулевого переключателя, может быть несколько:

  • неисправность контактов, отвечающих за повороты или оптику;
  • износ контакта звукового сигнала;
  • поломка одного из рычагов;
  • установка трёхрычажного переключателя.

При любых дефектах узел нуждается в снятии с автомобиля, для чего потребуется крестовая и минусовая отвёртка. Процедура состоит из следующих шагов:

  1. Снимаем минусовую клемму с АКБ.
  2. С рулевого вала демонтируем пластиковый кожух.

    Отворачиваем крепление декоративного кожуха рулевого вала, после чего снимаем накладки

  3. Демонтируем рулевое колесо.

    Откручиваем крепление и снимаем руль с вала

  4. Отсоединяем проводку и снимаем щиток приборов.
  5. Переключатель фиксируется двумя винтами, отворачиваем их крестообразной отвёрткой.

    Откручиваем крепление переключателя к валу

  6. Снимаем контакт с чёрным проводом.

    Снимаем с подрулевого переключателя контакт с чёрным проводом

  7. Под приборной панелью снимаем колодку с проводами от переключателя.

    Снимаем колодку с проводами от переключателя

  8. Небольшой плоской отвёрткой отжимаем клемму с чёрным проводом в колодке и вынимаем его.

    Из колодки вынимаем клемму с чёрным проводом

  9. Демонтируем переключатель с вала, извлекая из передней панели жгут с проводами.

    Отсоединив провода и отвернув крепление, снимаем переключатель с рулевого вала

  10. Меняем или ремонтируем механизм и производим сборку в обратном порядке.

Как разобрать

Подрулевой переключатель ВАЗ 2101 изначально спроектирован как неразборное устройство. Если же вы уверены в своих силах, то можно попытаться отремонтировать его, для чего высверливают заклёпки, очищают и восстанавливают работоспособность контактов. Процедура ремонта не столь сложная, сколько требует внимания и усидчивости. Если с переключателем возникли проблемы, но желания заниматься ремонтом нет, то можно приобрести новый узел. Его стоимость составляет около 700 р.

Для ремонта подрулевого переключателя его придётся разобрать

Как заменить на трёхрычажный

Для оснащения ВАЗ 2101 трёхрычажным переключателем нужно подготовить:

  • переключатель;
  • втулка рулевой колонки;
  • кожух рулевой колонки ВАЗ 2103, 06;
  • колодка «мама» на 8 контактов;
  • колодка «мама» на 2 контакта.

Кроме этого, дополнительно придётся приобрести бачок омывателя и крепление для него. Установку производим в такой последовательности:

  1. Снимаем минусовую клемму с аккумулятора.
  2. Демонтируем рулевое колесо и старый переключатель вместе с трубкой, предварительно разъединив колодки.
  3. Вынимаем щиток приборов из панели.
  4. Ставим трёхрычажный переключатель на новую трубку обратной стороной и затягиваем крепление.
  5. Монтируем устройство на рулевой вал и фиксируем его.

    Устанавливаем переключатель от ВАЗ 2106 и крепим его на валу

  6. Укладываем проводку и запускаем под приборку.
  7. Демонтируем кнопку включения дворников.
  8. Устанавливаем бачок омывателя под капотом, протягиваем трубки к форсункам.
  9. Соединяем колодку переключателя на 6 контактов с 8-контактным разъёмом, а также коммутируем два других провода вне колодки (чёрный и белый с чёрной полоской).

    Соединяем колодки на 6 и 8 контактов между собой

  10. Достаём под приборной панелью колодку от старого переключателя стеклоочистителя.
  11. По схеме подключаем снятый с кнопки разъём.

    Стеклоочиститель подключаем в соответствии со схемой

  12. Мультиметром прозваниваем провода от моторедуктора и подключаем их.
  13. Собираем всё в обратном порядке.
Таблица: соответствие проводки ВАЗ 2101 для монтажа трёхрычажного переключателя

Чтобы выполнить ремонт панели приборов ВАЗ 2101 или отдельных указателей, не потребуются специальные инструменты и навыки. С помощью набора отвёрток, пассатижей и мультиметра можно устранить наиболее распространённые неполадки, следуя пошаговым инструкциям. Если же возникает желание оснастить авто более привлекательной приборкой, то, подобрав подходящий вариант, можно значительно преобразить салон «копейки».

Евро панель на ваз 2110 снятие и установка своими руками

Замена панели приборов на ваз 2110 не простое дело, но его можно сделать самостоятельно, главное чтобы был необходимый инструмент. На сегодняшний день многие устанавливают на автомобили специальную евро панель на ваз 2110. Данная работа имеет некоторые тонкости, даже трудности, но обо всем по порядку.

Для проведения ремонтных работ под рукой должен быть набор инструментов:

  1. Отвертка крестообразная, разных размеров.
  2. Ключ с глубокой головкой на 10 мм.
  3. Вороток или трещотка.
  4. Нож.
  5. Может понадобиться фонарик.

Снятие приборной панели на ваз 2110

Перед тем как приступать к ремонтным работам следует снять все элементы, которые находятся на приборной панели.

  • То есть все, что можно снять, снимаем и только после этого можно приступать к снятию самой панели. В самом начале стоит отверткой поддеть на верхней части крепления заглушки, эта процедура делается как слева, так и справа.
  • За заглушками располагаются гайки крепления приборной панели. Такое же крепление располагается и внизу тоже по обеим сторонам.
  • Рядом с ними находится крепление диагностической колодки, его также откручивают. После этого необходимо убрать крепления по бокам каркаса.
  • И еще следует открутить внутренние крепления, их несколько, первый можно увидеть под блоком предохранителей, а второй в бардачке.
  • Но перед этим следует убрать блок предохранителей, чтобы не повредить его и проводку под ним. Все провода соединены с панелью хомутами, их перекусывают кусачками или острым ножом.
  • Вот теперь можно пробовать снимать приборную панель, провода, которые могут помешать при снятии. Установка обычной приборной панели проводится в обратной последовательности.

Комплект евро панели на ваз 2110

Все кто владеет автомобилем такой марки, меняют старую панель приборов на новую евро панель, которая появилась на автомобилях после 2006 года выпуска.

Конечно, в такой работе ничего практически менять не нужно, но стоит приобрести полный комплект и проводить замену евро панели на ваз 2110:

  1. Панель приборов с накладками.
  2. Комбинация приборов ваз 2110 евро панель.
  3. Кнопки.
  4. Передний план отопителя и его блока.
  5. Руль, новый кожух и ручки переключения.

Вот в таком составе продается евро панель, конечно, многие детали можно купить и по отдельности, но все должно подходить под этот комплект.

Установка приборной панели от Приоры на ваз 2110

Также сегодня стало модно устанавливать панель приборов от Приоры на ваз 2110. Внешность приобретает привлекательный вид, но вот по вложениям будет значительно дороже, чем евро приборная панель ваз 2110. То есть панель придется дорабатывать, и главной проблемой станут разъемы под электропроводку.

Но эту проблему решают путем:

  1. Приобретения электропроводки от Приоры в полном комплекте.
  2. Можно вручную состыковать два типа проводов.

Но тут стоит тщательно обдумать, нужно ли будет проводить дорогостоящие манипуляции. Чаще всего такую процедуру проводят на своих автомобилях молодежь.

Накладки на панель ваз 2110

Чаще всего старую приборную панель хотят поменять, так как она потеряла внешний вид. Но тут есть выход из положения не ставить новую панель, а сейчас продается на ваз 2110 накладка евро панели.

Сейчас существует несколько видов накладок на евро панели:

  1. Евро – 1, ее еще называют каприз, то есть, она идентична обычной приборной панели ваз 2110, только тут отсутствует полочка со стороны пассажира.
  2. Евро – 2, и конечно, можно найти евро – 3, но они больше подходят для современных вазовских автомобилей.

Но все же и такой вариант накладки можно установить. Если говорить, о качестве таких накладок, то они качественные и мягкие, если конечно, не приобрести подделку.

При покупке стоит обратить внимание, чтобы накладка имела полный пакет составляющих:

  • Сама накладка.
  • Кнопки приборов.
  • Щиток под приборы.
  • Конструкция имеет отличия, поэтому стоит приобрести заглушки.
  • Все кнопки и колодки.
  • Воздуховоды.
  • Крепление на щиток предохранителей.

Как установить накладку не разбирая приборную панель

Любая приборная панель на ваз 2110 состоит из нескольких частей, а вот евро панель представляет собой только накладку на верхнюю часть торпеды. И вот как раз чтобы не разбирать полностью панель приборов, можно провести замену только ее верхней части.

Замена проводится следующим образом:

  1. Снять панель приборов.
  2. Открыть бардачок, внутри него откручивают несколько саморезов.
  3. Далее необходимо вытащить ЭБУ, и за ним открутить саморезы.
  4. Ослабить щиток с предохранителями.
  5. Затем необходимо открутить еще саморезы, которые, удерживают панель сверху. И после этого можно снять старую накладку.

Установка новой накладки

Перед тем как приступать к установке, необходимо провести подготовительные работы:

  1. Сначала вымеряют размер новой накладки, и вырезают нужную деталь.
  2. Но не стоит много срезать, так как после установки могут появиться незначительные пробелы около рулевого колеса.
  3. Также рядом с воздуховодами тоже делают правильные разрезы, чтобы можно было материал подогнуть.
  4. После этого примеряют готовую деталь.
  5. Затем чтобы избежать скрипов панели следует наклеить специальный состав антискрип.
  6. Если будет наклеиваться новая евро панель накладка, то необходимо приобрести специальные кронштейны.
  7. Теперь можно приступать к установке кнопок и других элементов панели, и после этого евро панель крепиться при помощи саморезов.

Установка с разбором панели приборов

На первом этапе следует действовать по вышеописанному плану, а после делают так:

  1. Полностью собрать накладку, и сразу на нее устанавливают все приборы и кнопки.
  2. В ее основу закрепляют всю электропроводку, при помощи стяжек.
  3. Затем идет подключение всех кнопок с нужным разъемам.
  4. И после этого можно закреплять накладку на саморезы.

Конечно, такой способ, получается, отнимает гораздо больше времени, чем все остальные, но в этом случае можно провести хорошую шумоизоляцию, и чтобы в дальнейшем не появлялось неприятных скрипов. Если будет проводиться установка новой евро панели, то сразу следует заменить новые лампочки желательно светодиодные, которые помогут придать панели более современный внешний вид. Но стоит помнить, что сейчас очень трудно найти необходимый материал для замены, так как евро панель на ваз 2110 перестали выпускать уже долгое время назад, но можно найти на вторичном рынке и в прекрасном состоянии.

В заключении можно сказать, что ничего сложного в данной процедуре по замене нет, можно такой ремонт провести и своими руками.

Замена приборной панели ВАЗ 2114 своими руками + Видео

В процессе управления автомобилем приборная панель ВАЗ 2114 играет очень важную роль. Она представляет собой комплекс приборов, отображающих многие параметры автомобиля. Среди них: скорость, количество оборотов коленчатого вала, температура охлаждающей жидкости, оставшееся количество бензина. Многие панели оборудованы вольтметрами, указателями давления масла и даже электронным термометром. Кроме того, на приборной панели размещается большое количество органов управления электрической частью автомобиля. В этой статье мы расскажем, как снять приборную панель ВАЗ 2114, заменить ее и тюнинговать, а также как производится замена ламп подсветки.

Для чего производится замена приборной панели

Чаще всего, причина, по которой водитель идет на этот шаг – это ДТП. После него, приборная панель приходит в негодность: трескается и теряет свой первоначальный вид. Бывают ситуации, когда форма изделия не изменилась, но на ней появились довольно некрасивые трещины, что нарушает общую эстетику автомобиля.

В этой операции есть очень много сложностей. Первая из них – это подключение электрических приемников. Дело в том, что многие водители забывают вставить какой-нибудь штекер и прибор попросту отказывается работать. В связи с этим, все приходится начинать сначала. Вторая сложность заключается в демонтаже. Чаще всего, при разборке, водители случайно ломают какое-нибудь крепление или прибор. Все это заставляет водителя обращаться к услугам автомастеров и отдавать немалые суммы за выполненные работы.

На самом деле, всего намного проще, чем кажется. Достаточно четко следовать инструкции и проявлять особую осторожность. Тогда вы сэкономите много нервов и сил.

Как снять приборную панель ВАЗ 2114

В первую очередь, обесточьте цепь электрической сети. Для этого снимите «плюсовую» клемму аккумулятора. Итак, порядок действий при снятии выглядит вот так:

  • Со стороны водителя с левой стороны консоли необходимо снять боковую накладку. Для этого выкрутите пять саморезов, и демонтируйте деталь. Те же самые действия необходимо проделать и со стороны пассажирского сидения. После этого, отсоедините штекера, ведущие на магнитолу, прикуриватель, пепельницу и их подсветку.
  • Теперь необходимо вытащить рукоятку выключателя печки. Для этого подденьте ее отвертку и потяните на себя. То же самое делается и с рукоятками управления заслонкой. Все мелкие элементы, лучшего всего, положить в какую-нибудь емкость, чтобы не потерять.
  • Далее выкрутите саморезы на щите приборов. Два из них расположены сверху, а два других – снизу. Удобнее такую процедуру выполнять фигурной отверткой. Вытащите заглушку рядом с кнопкой включения обогрева заднего стекла и открутите еще один саморез. После этого, накладка поддевается и отводится в сторону сидений. Вы сразу же увидите большое количество штекеров и фишек. Все их необходимо снять и пометить, чтобы не перепутать при сборке. Рулевое колесо лучше всего снять.
  • Отверните снизу крепления рулевой колонки и опустите ее вниз. Делается это для того, чтобы она не мешала при дальнейшей разборке. На блоке управления отопителя выверните все саморезы и утопите последний внутрь панели.
  • Найдите металлические кронштейны (от пола до панели) и выверните все саморезы, которые их крепят. Не забудьте открутить поперечину.
  • Возьмитесь за ручку гидравлической корректировки фар и потяните на себя. Снимите ее и рукоятку регулировки яркости подсветки приборной панели. Теперь вытащите накладку и демонтируйте светодиодную вставку. После этого, открутите показавшиеся гайки.
  • Вытащите оставшиеся штекера иммобилайзера и фишку освещения бардачка.

После этого, открутите оставшиеся большие саморезы крепления панели и потяните ее на себя. Последним движением вверх вытащите ее из посадочного места. Монтаж новой детали производится в обратной последовательности по заранее помеченным штекерам.

Замена ламп подсветки в приборной панели ВАЗ 2114 + Видео

Работа ламп приборной панели обеспечивает подсветку органов управления и информации о параметрах автомобиля в темное время суток. Если они перегорели, их необходимо обязательно заменить, так как попытка найти в темноте какую-то кнопку может закончиться довольно печально.

Все работы по замене производятся на разобранной панели. Как снять панель – расписано выше. Все, что требуется от вас – это купить комплект новых лампочек. Почему именно комплект? Потому что удобнее будет заменить все лампы сразу, чем поменять одну, всю собрать и ждать, когда перегорит другая. Все это трудоемко и может потратить много сил, поэтому, лучше всего, сделать все заранее.

Чтобы поменять лампы в панели достаточно сделать несколько простых движений. Отверните патрон перегоревшей лампы и вытащите его. Крутить следует против часовой стрелки. После этого, вытащите старую лампу и на ее место установите новую. Установка патрона производится в обратной последовательности.

Тюнинг приборной панели

Если вы хотите каким-то образом улучшить внешний вид приборной панели или сделать ее функциональной, то можно выполнить ее тюнинг.

Самым распространенным видом тюнинга приборной панели является установка новых ламп в подсветке приборов или установка дополнительного освещения. Чаще всего, замена ламп производится на лампы с другим цветом светового потока (например, зеленого или синего). Подбор цвета должен быть таким, чтобы он не раздражал глаза, особенно в темное время суток. Дополнительное освещение применяют, в основном, для нижней части панели в ногах. Для этого можно купить уже готовый набор светодиодов и подключить их к бортовой сети автомобиля.

Другой способ тюнинга подразумевает изменение внешнего вида шкалы приборов. Для этого, на цветном принтере можно распечатать уже готовые решения, приклеить к жесткому картону и установить вместо старой шкалы. Стоит учитывать то, что освещение новой шкалы может немного отличаться от заводского. Поэтому, важными критериями будут цвет шкалы и материал, к которому его приклеят.

Более серьезная модернизация предполагает изменение внешнего вида самой панели. Для этого ее можно покрасить или обтянуть новым материалом. Если вы решили обтянуть панель, то применяйте для этого только разрешенные материалы. Под запретом находятся обычная ткань и мех, так как они являются легковоспламеняемыми. Цвет обтяжки стоит выбирать в соответствии с общим фоном салона. Прекрасно смотрится комбинация сразу двух цветов (например, бежевый и коричневый).

Если вы решили окрасить панель в другой цвет, то ее необходимо снять. После этого она зачищается с помощью наждачной бумаги и обезжиривается. Первым делом наносится специальный герметик, а после него автомобильная краска. Не используйте покрасочные материалы, которые имеют повышенную чувствительность к большим температурам. Если окрасить пластик какой-либо другой краской, то при длительном стоянии автомобиля под солнцем, краска расплавится и попросту отойдет. Другая неприятность может подстерегать вас при мойке панели – обычная краска имеет свойство стираться обычной водой, еще лучше — мыльной. Будьте готовы к тому, что первое время в салоне будет пахнуть краской.

Заменить приборную панель в машине

Бывалые водители знают, что техобслуживание и периодический ремонт автомобиля не заканчиваются только на замене моторного масла, колодок и амортизаторов. Порой в автомобиле выходят из строя такие детали, блоки и узлы, о которых вы никогда не задумывались.

Так на ряде моделей машин “слабым звеном” выступает приборная панель. И пусть даже редко, но владельцам Форд, Volkswagen, Skoda и других марок приходится искать для своей машины новую или рабочую б/у приборную панель.

Однако найти и купить подходящую приборную панель на свою машину – это только полдела. Более важным и сложным решением в данном вопросе заключается установка, правильное подключение и настройка приборной панели.





Поменять приборную панель


Снимать и устанавливать на машину приборную панель – это не такая простая задача. Это процесс, требующий немалых знаний, а также специального инструментария. И даже если Вы самостоятельно будете пытаться и у Вас получится снять приборную панель, то вот поставить новую – а далее ее правильно подключить и связать с автоэлектроникой на кодовом уровне – вряд ли.

Чтобы грамотно, безопасно для автомобиля и без потери функционала поменять приборную панель на Форд, Volkswagen, Skoda и других машинах необходимо иметь специальный (профильный под марку авто) программатор, а соответственно: и переходники, и кодировки, и компьютерные приложения.

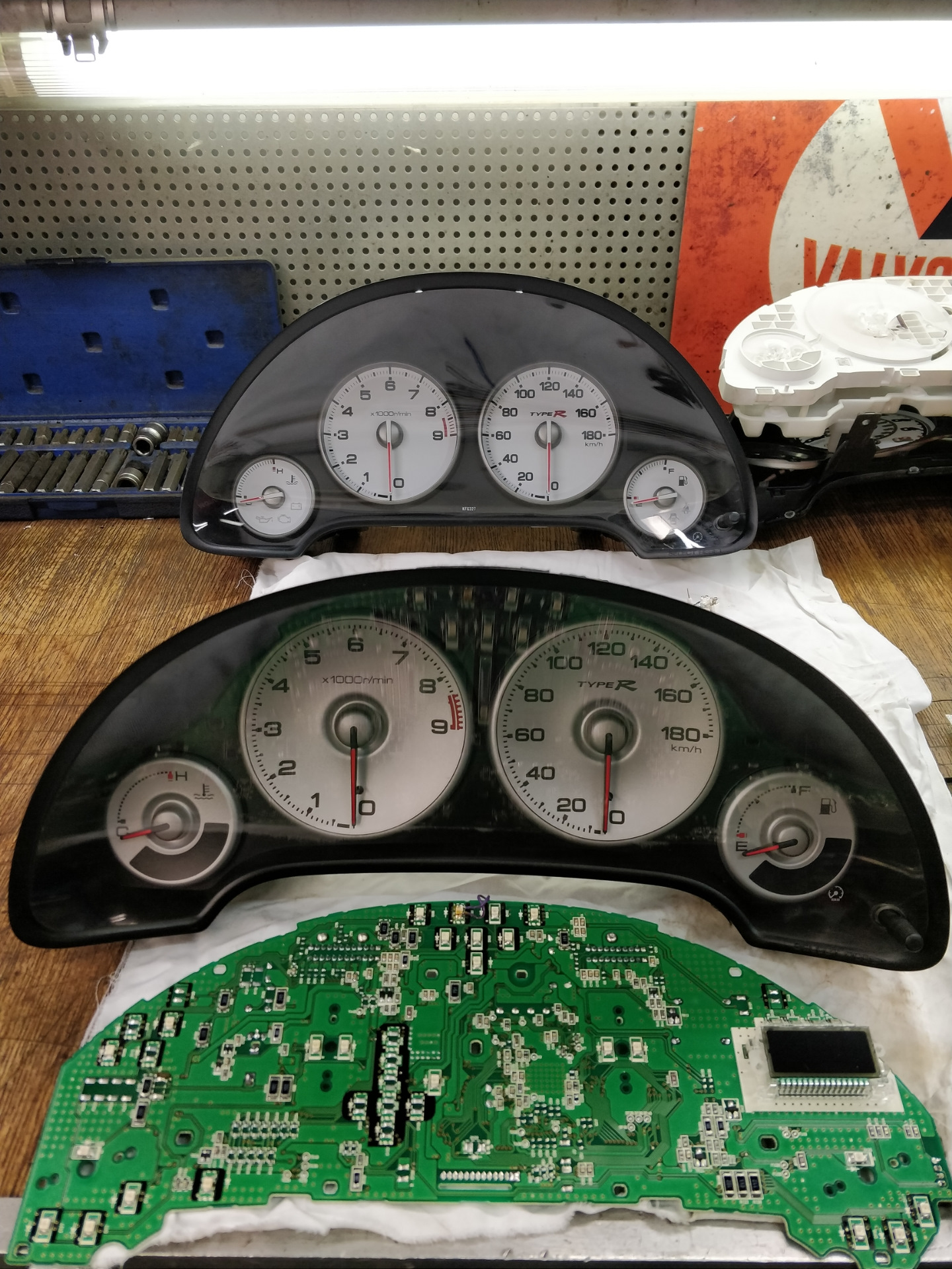

Ремонт приборной панели


Поэтому ремонт, настройка, замена приборной панели – это один из тех пунктов техобслуживания машины, который следует доверять автосервису. Причем только тем специалистам автосервиса, которые на 100% знают, что делать и как делать!

Профессиональный ремонт, замену, настройку и привязку приборных панелей предлагает своим клиентам автосервис Гефест в Раменском. В нашем центре работают высококлассные автоэлектрики, которые помимо физического ремонта электрики в машине, занимаются и программированием, настройкой, редактированием и оптимизацией автоэлектроники.

Мы выполняем весь необходимый спектр профильных услуг (программных и физических), поэтому на 100% точно, качественно, правильно сможем заменить приборную панель.


Подключение и программная привязка приборной панели


Если у Вас в автомобиле вышла из строя приборная панель, если сбились ее настройки или произошел большой программный сбой – то приезжайте к нам – в автосервис Гефест, который находится в городе Раменское. Мы – лучшие в Московской области специалисты, которым Вы сможете доверить ремонт и техобслуживание автоэлектроники своей машины.

Наши специалисты проведут профессиональную компьютерную диагностику автомобиля, выяснят причины возникших проблем и неисправностей, а далее предоставят полноценный, необходимый и на 100% надежный сервис по устранению неполадок и восстановлению работы автоэлектоники. В том числе, наши мастера смогут выполнить как ремонт и настройку приборной панели, так и замену приборной панели.


Услуги автоэлектрика


Порой проблемы с приборной панелью в машине возникают после того, как водители заказывают где-то некачественную корректировку пробега (или когда непрофессиональную корректировку пробега на машине заказывал ее бывший владелец). Из-за того, что корректировку одометра (смотку или намотку пробега на машине) выполняли неправильно – сбиваются настройки приборной панели, и в дальнейшем она выходит из строя.

Нередко бывает так, что ремонт автомобиля в данном случае требует замену приборной панели. Но какими бы ни были неисправности в авто и их причины – наши электрики разберутся и выполнят необходимый ремонт профессионально, аккуратно, быстро и с гарантией качества.

Если на Вашем авто надо будет поменять приборную панель, то мы выполним эту работу с высокой точностью и настоящей гарантией качества. Если же нужен будет другой сервис, то выполним его. Гефест берется за работу с полной отдачей и всегда с положительным результатом!


Приборная панель (замена, установка, корректировка пробега)


Наши специалисты снимали и обратно ставили уже тысячи приборных панелей – мы знаем как выполняется данный сервис и выполняем эту работу четко, слажено, на 100% грамотно, поэтому и с гарантией качества!









Снятие и замена высокой панели на ВАЗ 2108, 2109, 21099

Здравствуйте, сегодня мы покажем как снять и заменить высокую панель на ВАЗ 2108, 2109, 21099. Многие снимают высокую панель для того, чтобы разобраться с неработающей проводкой, либо плохо работают заслонки печки, либо делают шумоизоляцию панели, так как она славится своей «гремучестью». При снятии разъемов помечайте их, чтобы при сборке не запутаться.
Для начала снимаем руль, как это сделать читайте здесь.

Теперь выдвиньте на себя подсос (заслонка карбюратора) и открутите эту ручку



Открутите ручку подсоса



Далее выкручиваем 2 болта крепления центральной консоли и снимаем ее



Открутите 2 болта



Снимите центральную консоль



Теперь снимаем прикуриватель и пепельницу



Снимите прикуриватель



Снимите пепельницу



Далее снимаем ручку переключателя скоростей вентилятора печки



Снимите ручку переключателя скоростей вентилятора



Поддев отверткой, снимаем ручки заслонок отопителя салона



Снимите ручки заслонок отопителя



Далее отсоединяем колодку с проводами от переключателя скорости вращения вентилятора печки



Снимите разъем



Теперь отсоединяем 2 клеммы от контактов лампы подсветки консоли управления печкой



Снимите клеммы



Далее снимаем ручку гидрокорректора света фар, просто вытяните ее на себя



Снимите ручку гидрокорректора



Таким же способом снимаем ручку регулировку подсветки приборов



Снимите регулятор подсветки приборов



Теперь отворачиваем гайку крепления выключателя освещения приборов



Откручиваем гайку выключателя



Далее откручиваем гайку крепления гидрокорректора света фар



Отркучиваем гайку гидрокорректора



Протолкните внутрь открученные выключатели



Проталкиваем разъемы внутрь



Снимаем боковые сопла по краям панели



Снимаем боковые сопла печки



Отворачиваем по одному винту с обеих сторон



откручиваем винты



Далее плоской отверткой поддеваем выключатель света фар и габаритов, снимаем его, сняв с него колодку с проводами



Снимаем кнопку выключателя света фар



Если у Вас установлена магнитола, то снимите ее, а если стоит заглушка, то выньте ее на себя



Снимаем магнитолу или заглушку



Теперь откручиваем болт крепления накладки панели



Откручиваем болт



Далее вставляем 2 отвертки снизу панели приборов, чтобы отщелкнуть фиксаторы



Отщелкиваем панель приборов



Теперь приподнимаем панель и отсоединяем разъем прикуривателя и подсветки прикуривателя, лучше все разъемы пометить, чтобы не было проблем со сборкой



Приподнимаем панель



Отсоединяем разъем подсветки прикуривателя



Отсоединяем разъем прикуривателя



Далее отсоединяем колодку с проводами от выключателя аварийной сигнализации и снимаем накладку панели приборов



Отсоединяем разъем кнопки аварийной сигнализации



Теперь аккуратно снимаем накладку динамика с левой стороны



Снимаем накладку динамика



Отсоединяем разъем кнопки включения обогрева заднего стекла и задних противотуманных фонарей



Отсоединяем разъем кнопки включения обогрева заднего стекла



Отсоединяем разъем кнопки включения задних противотуманных фонарей



Далее откручиваем 2 болта крепления комбинации приборов



Откручиваем 2 болта панели приборов



Немного сдвинув на себя комбинацию приборов, открутите с обратной стороны трос спидометра и все колодки с проводами



Откручиваем трос спидометра



Снимаем колодки с проводами



Снимаем колодки с проводами



Снимаем колодки с проводами



Теперь отсоединяем разъем с замка зажигания



Снимаем разъем с замка зажигания



Так же отсоединяем разъем «массы» реле зажигания и контрольной лампы открытия воздушной заслонки



Снимаем разъем массы



Снимаем разъем



Снизу панели откручиваем по одному винту с каждой стороны



Откручиваем болты снизу

Отсоединяем разъем подсветки бардачка



Отсоединяем разъем подсветки бардачка



Далее откручиваем 2 болта крепления блока управления печкой и опускаем его вниз



Откручиваем блок управления печкой



Откручиваем 2 болта крепления направляющей тяги воздушной заслонки карбюратора



Откручиваем болты



Теперь откручиваем по 2 болта верхнего крепления панели с 2-х сторон



Откручиваем болты сверху панели



Далее поддеваем отверткой по краям заглушки и снимаем их. За заглушками откручиваем болты



Снимаем заглушки и откручиваем болты



Откручиваем последний болт крепления панели по центру и снимаем ее



Откручиваем болт по центру панели



Снимаем панель

Лучшая замена панели tft — Отличные предложения по замене панели tft от глобальных продавцов замены панели tft

Отличные новости !!! При замене tft-панели вы попали в нужное место. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя замена панели tft вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили замену панели tft на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в замене tft-панели и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести tft panel replacement по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Лучший комплект для замены панели — Отличные предложения на комплект для замены панели от глобальных продавцов комплектов для замены панелей

Отличные новости !!! Вы попали в нужное место для замены комплекта панели.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот комплект для замены верхней панели в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели комплект для замены панели на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в комплекте замены панели и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите этот комплект для замены панели по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Лучшая замена панели монитора — отличные предложения по замене панели монитора от глобальных продавцов замены панелей монитора

Отличные новости !!! Вы попали в нужное место для замены панели монитора.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта замена верхней панели монитора вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели замену панели монитора на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в замене панели монитора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. А, поскольку большинство продавцов предлагают бесплатную доставку, мы думаем, вы согласитесь, что вы получите этот заменитель панели монитора по самой выгодной цене в Интернете.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

ЗАМЕНА ПРИБОРНОЙ ПАНЕЛИ

Рис.26 Модуль прерывистой очистки

Рис.27 Лампа и выключатель перчаточного ящика

(4) Снимите четыре крышки, закрывающие крепежные винты.

(5) Удалите четыре крепежных винта.

(6) Поднимите консоль вверх и над механизмом переключения передач, чтобы снять.

(7) Для установки выполните указанные выше процедуры в обратном порядке.

ЦЕНТРАЛЬНАЯ КОНСОЛЬ В СБОРЕ

ЗАМЕНА

(1) Установите коробку передач в нейтральное положение и снимите ручку переключения.

(2) Отсоедините лицевую панель PRNDL или сдвиньте лицевую панель багажника с консоли, отсоедините проводку и снимите лицевую панель в сборе (рис. 28).

(3) Отсоедините лицевую панель переключателя электрического стеклоподъемника / зеркала, если таковая имеется, и отсоедините проводку переключателя.

(4) Выкрутите два винта сбоку подлокотника.

(5) Снимите подлокотник и секцию центральной консоли как единое целое, приподняв за переднюю часть и отсоединив переднюю секцию консоли.

(6) Для установки выполните указанные выше процедуры в обратном порядке.

ЗАМЕНА ЛАМПЫ ИНДИКАТОРА ВЫБОРА ПЕРЕДАЧ КОНСОЛИ

(1) Установите ручку переключения передач в нейтральное положение.

(2) Снимите ручку с переключателя.

(3) Освободите лицевую панель переключателя передач и потяните вверх (рис. 28).

(4) Снимите патрон индикаторной лампы с лицевой панели, чтобы заменить лампу.

(5) Для установки выполните указанные выше процедуры в обратном порядке.

ЗАМЕНА ПЕРЕДНЕЙ КОНСОЛИ В СБОРЕ

(1) Снимите ручку переключения.

(2) Отсоедините лицевую панель PRNDL или снимите лицевую панель крышки с консоли в сборе, отсоедините проводку и снимите лицевую панель в сборе (рис. 28).

(3) Отсоедините лицевую панель зеркала с электроприводом / стеклоподъемника, если таковая имеется, и отсоедините провода переключателя.

(4) Откройте подлокотник и выверните три винта, крепящие подлокотник к кронштейну втягивающего устройства центральной консоли.

(5) Снимите подлокотник и секцию центральной консоли как единое целое, подняв и отсоединив переднюю секцию консоли.

(6) Снимите лицевую панель центрального модуля.

(7) Снимите переднюю консоль и боковые стенки как единое целое, отвернув шесть винтов крепления боковой стенки к приборной панели и кронштейну консоли. Сдвиньте блок назад и поднимите, чтобы снять.

(8) Для установки выполните описанные выше процедуры.

(a) Для регулировки переведите рычаг переключения передач с усилием в парковочное положение.

(b) Проверьте индикатор переключателя передач на правильность регулировки —

мент.

ВЕРХНЯЯ КРЫШКА ПРИБОРНОЙ ПАНЕЛИ

ЗАМЕНА

(1) Поместите триммер в паз между верхней крышкой панели и поверхностью колодки (РИС.29).

(2) Поднимите крышку вверх и вперед, пока она не освободится от панели панели приборов.
