Как заменить лампы и фары Лада Гранта
Подготавливаем автомобиль для выполнения работы. Отсоединяем минусовую клемму аккумулятора
Замена лампочек в блок-фаре
Чтобы заменить лампы головного света:
Нажимаем на фиксатор, показанный на рисунке стрелкой
Снимаем крышку с корпуса блок-фары
Отсоединяем колодку проводов от выводов лампы
Снимаем резиновый чехол
Нажимаем на концы пружинного фиксатора и выводим их из зацепления с крючками отражателя
Отводим фиксатор от лампы
Извлекаем лампу из корпуса блок-фары
Нельзя касаться руками колбы галогенной лампы. Удалять загрязнения лампы нужно спиртом.
Устанавливаем лампу h5 в обратной последовательности.
В левом указателе поворотов лампу заменяем, нажав на патрон и повернув ее против часовой стрелки. В правой блок фаре поворачиваем ее по часовой стрелке.
Вынимаем патрон с лампой из корпуса блок-фары
Нажимаем на лампу и поворачиваем ее до упора в определенную сторону и извлекаем лампу из патрона
Новую лампу PY21W устанавливаем в обратной последовательности.
Для замены лампы габаритного света и дневного ходового огня в левой блок-фаре, отводим в сторону воздушный фильтр.
В правой блок-фаре этого делать не нужно.
Поворачиваем патрон лампы против часовой стрелки, вынимаем патрон с лампой из корпуса блок-фары
Потянув лампу, вынимаем ее из патрона
Устанавливаем новую лампу W21/5W в обратной последовательности
Замена блок-фары
Отключаем минусовую клемму аккумулятора. Снимаем передний бампер (статья – Как снять бампера автомобиля Лада Гранта)
Головкой на 8 откручиваем винт переднего крепления блок-фары
Головкой на 8 откручиваем винт нижнего крепления блок фары
Откручиваем винт верхнего крепления блок-фары.
Выводим блок-фару вперед по ходу автомобиля.
Нажимаем на фиксатор рабочего цилиндра корректора фар и повернув цилиндр против часовой стрелки до упора вынимаем рабочий цилиндр корректора фар из корпуса блок-фары
Отсоединяем колодку проводов от лампы головного света, вынимаем патроны с лампами указателя поворота и дневного ходового огня.
Снимаем блок-фару. Устанавливаем блок-фару в обратной последовательности.
Замена повторителя поворотов и замена лампы
Повторитель поворотов снимаем при замене крыла и при замене лампочки.
Сдвигаем в сторону передней части автомобиля боковой указатель поворотов
Извлекаем повторитель из отверстия в переднем крыле
Поворачиваем патрон с лампой против часовой стрелки, вынимаем его из корпуса
Извлекаем лампу
Устанавливаем лампу W5W.
Устанавливаем повторитель в обратной последовательности.
Если прокладка под повторителем испортилась, то ее нужно заменить.
Замена ламп и снятие заднего фонаря
Подготавливаем автомобиль для выполнения работы. Отключаем минусовую клемму аккумулятора.
В багажном отделении отгибаем клапан обивки багажника

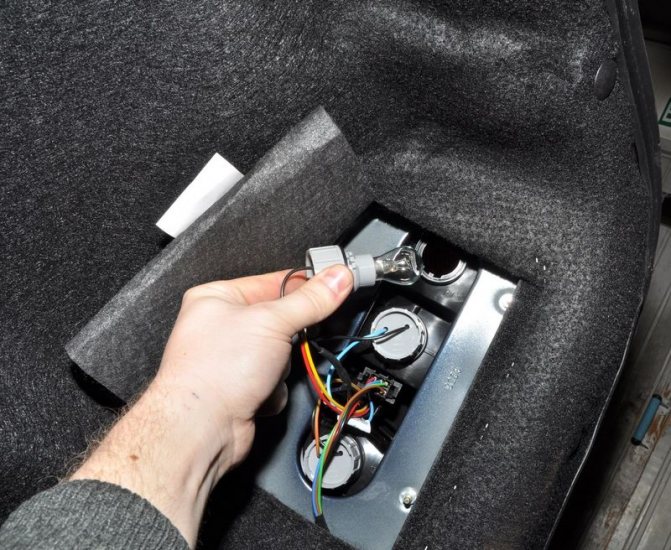

Поворачиваем патрон лампы сигнала торможения и габаритного света против часовой стрелки, вынимаем патрон с лампой из корпуса
Нажимаем на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона
Двухнитевая лампа сигнала торможения и габаритного света имеет два выступа, расположенных на разных уровнях
При установке лампы P21/5W выступы на лампе должны войти в пазы патрона.
Лампа заднего хода P21W и лампа указателя поворотов PY21W меняется аналогично.
Лампа указателя поворотов имеет два выступа, расположенных несимметрично относительно оси лампы.
На корпусе фонаря рядом с гнездом каждого патрона указан тип лампы.
Чтобы не перепутать места установки патронов в корпусе фонаря фиксирующие выступы на патронах и вырезы в корпусе фонаря имеют разную форму
Снятие заднего фонаря
Для автомобилей 2190
Подготавливаем автомобиль. Отключаем минусовую клемму аккумулятора.
В багажном отделении отгибаем клапан обивки багажника
Вынимаем колодки проводов из держателя на корпусе фонаря
Головкой на 8 откручиваем три гайки крепления фонаря
Сдвигаем фонарь назад и снимаем его с автомобиля
Устанавливаем задний фонарь в обратной последовательности.
Установочный штифт на кузове должен войти в держатель на корпусе фонаря
Чтобы не перепутать места установки патронов с лампами, вырезы в корпусе фонаря и фиксирующие выступы на патронах имеют разную форму
Также на корпусе фонаря рядом с патронами ламп имеется надпись соответствующего цвета провода подходящего к патрону.
Массовые провода черного цвета.
Для замены жгута проводов фонаря с патронами ламп:
Сжимаем два фиксатора колодки, разъединяем колодки проводов
Снимаем жгут проводов заднего фонаря
Устанавливаем в обратной последовательности
Для автомобилей 2191
Открываем дверь задка.
Снимаем заглушку 1, рисунок 41, опоры полки багажника в месте крепления заднего фонаря.
Головкой на 8 с удлинителем откручиваем три гайки 1, рисунок 42, крепления заднего фонаря к кузову автомобиля.
Отсоединяем колодку жгута 4 проводов от колодки проводов фонаря. Снимаем фонарь.
Установка фонаря
Перед установкой заднего фонаря нужно проверить наличие на крыле фиксатора 2, рисунок 43, при необходимости установить.
Устанавливаем фонарь в обратной последовательности, при этом необходимо обеспечить:
— вхождение паза крепления заднего фонаря в паз фиксатора на кузове;
— уплотнение фонаря по сопряжению с кузовом;
— зазор между задним фонарем и крышкой багажника (дверью задка для автомобиля 2191) 4±1,5 мм;
— зазор между фонарем и задним крылом 1,5±1 мм;
— зазор между фонарем и бампером 1,5± 1мм;
— неравномерность зазоров в пределах допуска;
— разность зазоров между правой и левой стороной не более 1 мм.
Гайки крепления фонаря затягиваем моментом 2 – 3 Нм (0,2 – 0,3 кгсм).
Замена лампочек освещения номерного знака
Подготавливаем автомобиль для выполнения работы. Отключаем минусовую клемму аккумулятора.
Фонари освещения номерного знака расположены в нише под номерной знак заднего бампера (рис. 1)
Крестовой отверткой откручиваем два самореза крепления фонаря
Извлекаем фонарь из отверстия заднего бампера
Нажимаем на защелку, показанную на рисунке стрелкой, и разъединяем рассеиватель и корпус фонаря
Извлекаем лампу из корпуса фонаря
Новую лампу C5W устанавливаем в обратной последовательности.
Замена лампочки плафона и снятие плафона
На рисунке 1 плафон освещения салона (деталь 21700-3714010-00)
Плафон обычно снимают для замены лампы или для замены обивки потолка.
Отсоединяем минусовую клемму аккумулятора.
Отверткой поддеваем край плафона
Вынимаем плафон из отверстия накладки потолка
Отсоединяем колодку проводов от разъема 2 колодки проводов
Извлекаем лампу из плафона
Новую лампу C10W устанавливаем в обратной последовательности.
Снятие и замена лампы в блоке освещения салона
На рисунке 6 блок освещения салона (деталь – 11180-3714010-00)
С помощью плоской отвертки отжимаем фиксаторы и снимаем крышку блока 1, рисунок 6, освещения салона
Крестовой отверткой откручиваем два самореза и отсоединяем от кузова корпус блока освещения салона
Отсоединяем колодку проводов от блока освещения салона и снимаем блок.
Для замены ламп в блоке освещения салона снимаем крышку блока. Отжимаем контакты и извлекаем лампу общего освещения салона.
Повернуть на 45˚ лампу индивидуального освещения по часовой или против часовой стрелки и извлечь лампу из корпуса блока.
Устанавливаем лампы и блок в обратном порядке.
Снятие противотуманной фары и замена лампочки
Подготавливаем автомобиль для работы. Устанавливаем автомобиль на подъемник. Отключаем минусовую клемму аккумулятора.
Снимаем соответствующее колесо.
Выкручиваем шесть винтов крепления подкрылка и отгибаем подкрылок переднего крыла.
Отсоединяем колодку 1, рисунок 1, проводов от противотуманной фары 2.
Откручиваем три самореза 3 крепления противотуманной фары к переднему бамперу 4 автомобиля и снимаем противотуманную фару.
Чтобы заменить лампу противотуманной фары:
— поворачиваем лампу 1, рисунок 2, против часовой стрелки и извлекаем ее из корпуса противотуманной фары.
Устанавливаем детали в обратной последовательности.
Периодичность замены ламп на Ладе Гранта
Главная » Статьи » Как заменить лампу в фаре на Ладе Гранта
Фары Лада Гранта обеспечивают хорошую видимость дороги, информируют других участников движения о габаритах авто и позволяют предупредить о выполнении манёвров. А, значит, обеспечивают высокий уровень безопасности, снижая риск создания аварийной ситуации. Но лампочки в них периодически выходят из строя, тускнея или прекращая работать. Для решения проблемы придётся заказать запчасти Лада и выполнить их замену, самостоятельно или, обратившись к специалистам.
Периодичность замены ламп на Ладе Гранта
Определённого срока службы ламп не существует. Но чаще всего выходят из строя элементы, которыми водитель пользуется каждый день. И решение купить запчасти Лада обычно принимается по поводу ламп дневных ходовых огней. Дальний свет и поворотники включаются реже, потому ресурс будет выше. Хотя на периодичность замены влияет ещё и состояние электрики, и правильность замены – если при установке лампы оставить на ней грязные следы, вероятность выхода из строя увеличится.
Определить необходимость замены источников света и покупке соответствующих запчастей Лада можно по уменьшению их яркости и мерцанию. Не стоит ждать, пока лампа полностью выйдет из строя. Для сохранения высокого уровня безопасности менять её необходимо заранее.
Замена лампы ближнего и дальнего света
Источник, обеспечивающий ближний и дальний свет Lada Granta, один.
Применение в конструкции сразу двух нитей позволяет ему работать в разных режимах. Но перед его заменой сначала следует разобраться, как снять фару Лада. Для этого нужно отсоединить клемму провода от аккумуляторной батареи. Затем дотянуться рукой до обратной стороны фары, ухватиться за крышку, нажать на фиксатор и потянуть. Сняв крышку, придётся выполнить такие действия:
Отсоединить от лампочки колодку жгута проводов. Для этого необходимо ухватиться за источник света, приложив небольшое усилие.
Снять резиновый чехол, который защищает лампочку от влаги, увеличивая срок её службы. Для извлечения следует несильно потянуть за расположенные на поверхности элемента крючки.
Отсоединить удерживающий лампу пружинный фиксатор – нажать на его концы, чтобы вывести из зацепления с крючками отражателя фары.
Аккуратно извлечь лампочку из отверстия.
Установить на место новый источник света.
Выполнить соединение всех деталей в обратном порядке.
При работе с лампочкой не следует трогать руками её колбу.
Это приведёт к появлению на ней загрязнений, источник света будет нагреваться сильнее и перегорит раньше. И, хотя цена запчастей Лада при выборе подходящего поставщика не слишком высокая, стоит увеличить срок службы лампы, соблюдая осторожность или аккуратно удалив следы с колбы чистой тканью.
Замена лампы указателя поворота и дневных ходовых огней
Лампочки, которые включаются при прохождении машиной поворота, приходится менять намного реже источников дальнего и ближнего света. Потому расходы на их замену, независимо от стоимости запчастей Лада этого типа, ниже. А расположение ламп – удобнее, что позволяет упростить процесс установки новых элементов:
Снять крышку соответствующей блок-фары.
Повернуть против часовой стрелки патрон лампочки поворотника.
Извлечь патрон вместе с лампой.
Взяться рукой за колбу и повернуть против хода часовой стрелки.
Удалив старую лампу, поставить новый источник света.
Выполнить обратную установку, закрыть крышку фары.
