Лада Калина — замена лампы противотуманной фары — журнал За рулем

Наша пошаговая инструкция поможет вам самостоятельно заменить лампу в противотуманной фаре Лады Калина.

Замену покажем на правой противотуманной фаре. В левой фаре лампу меняем аналогично.

Отворачиваем четыре самореза крепления подкрылка колеса к переднему бамперу. Расположение точек крепления подкрылка можно посмотреть на общем виде.

2302–19_.indd

Места крепления брызговика и подкрылка (колесо и правый грязезащитный щиток моторного отсека для наглядности сняты): 1 — саморез под ключ Torx T-27 общего крепления брызговика и подкрылка к арке колеса; 2 — два самореза под ключ Torx T-20 общего крепления брызговика и подкрылка к арке колеса и крылу; 3 — саморез под ключ Torx T-20 крепления подкрылка к крылу; 4 — четыре самореза под ключ «на 8» крепления подкрылка к арке колеса; 5 — четыре самореза под ключ Torx T-20 крепления подкрылка к переднему бамперу.

Поворачиваем рулевое колесо до упора вправо.

2302-18-12-01 (Копировать)

Головкой «на 8» отворачиваем два самореза крепления подкрылка к арке колеса.

Поворачиваем рулевое колесо до упора влево и отгибаем подкрылок к колесу.

2302-18-12-02 (Копировать)

Повернув патрон лампы против часовой стрелки, вынимаем его из корпуса фары.

2302-18-12-03 (Копировать)

www.zr.ru

Замена противотуманной фары – как справиться даже ленивому? + видео » АвтоНоватор

Очень часто вследствие ДТП страдает передняя часть машины, иногда после таких неприятностей необходима замена противотуманной фары, причем тянуть с этим нельзя, ведь данная оптика играет важную роль в автомобиле. Постараемся осуществить все своими руками.

Особенность работы противотуманных фар

Главной особенностью «противотуманок» является излучаемый свет, он может быть белым или желтым, но при этом широкий и плоский луч стелется вдоль дорожного покрытия, а не освещает толщу тумана. Таким образом, они являются незаменимыми во время тумана, снегопада, дождя, так как обычные фары, излучающие рассеянный свет, просто не способны должным образом осветить дорогу. Для того чтобы была обеспечена хорошая видимость в тяжелых метеоусловиях, нужно придерживаться двух главных правил:

  • границу пучка света от фары следует отрегулировать предельно точно, так как свет не может распространяться выше указанной горизонтальной плоскости;
  • расположение фары должно быть максимально близко к дорожному полотну, так настроить границу пучка будет проще.

Очевидно, данный элемент является просто необходимостью, так как обеспечивает безопасное передвижение в условиях плохой видимости. Для того чтобы свет был четким и мог обеспечить достаточную видимость, за фарами нужно следить и вовремя полировать, чтобы царапины не уменьшали пропускную способность оптики. Сделать данную работу можно самостоятельно или в автомобильных сервисах. Полировку мы обсудим в другой статье, здесь же мы поговорим несколько о другом.

Замена противотуманной фары – инструкция по демонтажу

Прийти в негодность противотуманные фары могут по ряду причин, но чаще всего это следствие ДТП. Кроме того, со временем на их поверхности образуются царапины, трещины и сколы, что значительно ухудшает качество светового луча, но это решается полировкой, как мы уже отметили. Также не редкостью является ситуация, когда перегорает лампа, в этом случае требуется ее замена. Если противотуманные огни перестали функционировать, либо же качество излучаемого света резко упало, то необходимо заменить этот узел целиком или только нерабочий элемент.

В любом случае, свои действия следует начинать с демонтажа данного светового прибора. К сожалению, этот этап чаще всего предполагает и снятие бампера. Если же на авто установлены еще и защитные арки, то нужно открутить саморезы, посредством которых они крепятся к бамперу, и один пистон, расположенный под защитой. Затем, отогнув арки, можно отсоединить два штекера с фары. Открыв капот, нужно снять четыре пистона и два болта, благодаря которым крепятся решетка и бампер, также откручиваются и болты, расположенные снизу бампера (3 штуки).

И последним шагом в демонтаже бампера следует отщелкнуть пластиковые защелки, расположенные по его краям. Теперь его можно спокойно снять и открыть доступ к противотуманным фарам. Для снятия осветительного прибора достаточно просто вывернуть крепежные болты, потом вынуть его корпус из бампера и отсоединить штекерный разъем.

Для того чтобы разобрать саму фару, необходимо воздействие высоких температур, так как пластиковый колпак держится на герметике. Поместите ее в духовку (100 °С) на десять минут, этот герметик размягчится. Перед дальнейшей работой его нужно тщательно очистить с колпака.

Замена лампы противотуманной фары по ускоренному алгоритму

Замена лампы противотуманной фары может производиться без демонтажа всей конструкции, выполняется же она следующим образом. В первую очередь снимается грязезащитный щиток, лучше всего делать это на эстакаде либо смотровой канаве. Далее от лампы отсоединяется колодка, для этого необходимо с помощью отвертки отжать пластиковый фиксатор колодки. Теперь можно выкрутить саму лампу. На освободившееся место устанавливаем исправную лампу и осуществляем все шаги в обратном порядке, чтобы собрать осветительный прибор.

Для замены «противотуманки» целиком нужно использовать приведенную выше инструкцию для ее демонтажа. Для установки нового светового прибора выполняются все те же действия, только в обратном порядке. При этом учтите, что из каждой противотуманной фары выходят провода «+» и «-». Плюсы обеих фар соединяются и идут на аккумулятор, а затем, поднявшись на реле, подключаются к нужному разъему, а вот минусы (по отдельности) нужно протянуть на кузов.

carnovato.ru

Замена лампы в противотуманной фаре (ПТФ) Ниссан Ноут

Чтобы поменять самостоятельно лампочку в противотуманной фаре на Ниссан Ноуте, необходимо вооружиться отвёрткой (крестовая+плоская), самой лампочкой и пару свободных рук.

Любителям нестандартного, или кто желает немного украсить свой авто, могут найти накладки на задние фары на http://www.russ-artel.ru/, ещё их называют реснички. И они есть как на задние так и на передние фары. Это достаточно недорогой способ немного тюнинговать свою машину, тем самым выделится из общей массы серийных авто.

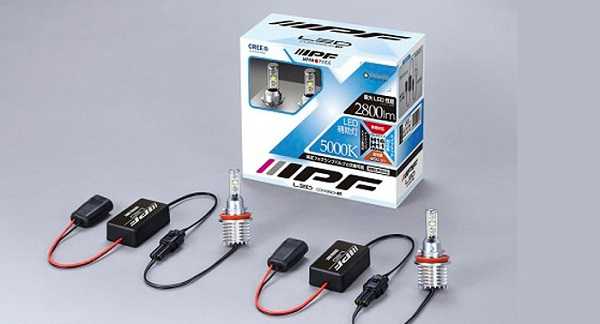

Сейчас очень популярны светодиоды в противотуманках, есть даже желтые Led. На мой взгляд очень хорошо смотрятся и ярко светят с белым свечением. Так какие же выбрать диоды в ПТФ?

Светодиоды в передние протовотуманки

В передних противотуманных фонарях Ниссан Ноут установлены лампы H8 35Вт. Все лампочки в Еноте.

На фото слева Вы видите самые продаваемые Led в ПТФ. Диоды очень удачные: светят очень ярко, чисто белым светом.

Имеют своё охлаждение, работают уже давно у многих автолюбителей.

При заказе правильно указывайте цоколь — H8 и обязательно читайте отзывы, чтобы решить для себя покупать или нет!

Ссылка продавца: http://ali.pub/1fww23



Замена ламп

Фото-отчёт будет выполнен на левой противотуманке. Правая ПТФ меняется точно так же как и левая, ни чего там не мешает, как например бачок омывателя стекол. Меняется всё аналогично!

Для замены лампочки в противотуманной фаре, первым делом надо вывернуть колесо по максимуму, чтобы освободить доступ к подкрылку. Протрите влажной тряпкой подкрылок, чтобы при дальнейшей работе не испачкаться.

Далее откручиваете саморез (снизу) и вытаскиваете две клипсы, крепящие подкрылок:




Чтобы вытащить клипсы, крепящие подкрылок, нужно плоской отвёрткой поддеть сердцевину клипсы и вытянуть её примерно на 5 мм, далее поддеваете широкую часть и вытаскивает клипсу.

После того как Вы освободили крепления подкрылка — отогните его рукой, тем самым обеспечив прямой доступ к противотуманной фаре.


Для замены лампы в противотуманке Ноута — поверните цоколь крепления лампы, в самой ПТФ, против часовой стрелки, вытяните его как можно ближе и поменяйте перегоревшую лампу на новую. Лампочка просто вставляется в штекер.

Старайтесь, стеклянной части лампочки, не касаться, и не запачкать её. От этого зависит срок службы лампочки. Чем она чище, тем дольше прослужит!


Рейтинг статьи:

Просмотров:  38066

nissanenote.ru

Замена лампочки противотуманной фары • МОЙМЕХАНИК.РФ

Что это за услуга?

Большинство водителей имеют основные навыки по замене некоторых деталей своего автомобиля, но замена противотуманки лампочки зачастую не входит в этот список. Действительно, казалось бы, самая простая операция, ведь дома перегоревшую лампочку мы обычно меняем самостоятельно. Но проблема в том, что в некоторых моделях автомобилей приходится немного повозиться, чтобы заменить лампочку противотуманной фары. А так как эта процедура выполняется не так часто, особенно, с качественной оптикой, то и навыки подзабываются. А когда требует замена лампы заднего хода и замена ламп стоп сигнала — то выезжать на проезжую часть не рекомендуется.

Небольшой ликбез

Пользу противотуманных фар многие водители недооценивают. Хотя эта оптика хорошо зарекомендовала себя не только в условиях тумана. В дождливую погоду и в снегопад, когда от обычных фар проку никакого, а иногда видимость становиться даже еще хуже, ситуацию способны спасти именно противотуманки. Многие водители знают, как слепит глаза яркий белый свет фар идущих навстречу автомобилей, практически, невидимых сквозь пелену дождя, снега или тумана. Желтый же свет противотуманных, направленный вниз, под пелену тумана, наоборот, делает полотно дороги и часть обочины более заметными.

Как заменить лампочку в противотуманки?

Чаще всего, противотуманные фары (ПТФ) вмонтированы в «тело» бампера и представляют с ним одно целое. Поэтому, для того чтобы заменить обычную лампочку иногда приходится откручивать и снимать весь передний бампер. Начинают эту процедуру с откручивания саморезов, на которые посажен бампер. Затем, открыв капот, отсоединяют провода питания, ведущие от ламп. После чего снимают противотуманные фары и выполняют их замену.

Такая операция обычно производится если произошло физическое повреждение всей фары или же не получается открыть корпус фары обычной отверткой (в случае цельно спаянного корпуса). Такой корпус лучше всего нагреть, с задней его части, чтобы слега расплавить и получить возможность снять крышку, и заменить лампочку. Конечно герметичность будет слегка потеряна, но другого выхода нет, если операцию нужно выполнить срочно. Если же корпус обычный, то замена противотуманки лампочки выполняется проще, с помощью обычной отвертки. Открыв корпус, выкручивается лампочка, а на ее место вкручивается новая, после чего корпус закрывается.

Если замена лампочки в противотуманной фаре все же не вошла в число ваших любимых занятий, то заказав выездную услугу нашего мастера, вы получаете отличный сервис за короткий промежуток времени и по самой демократичной цене.





Имейте ввиду

Ваш механик проверит лампы, розетки, и проводку перед заменой лампы. В некоторых случаях, в связи с ток, протекающий по этим разъемам, розетки может расплавить вызывая противотуманные фары со сбоями. Если это так для вашего автомобиля, ваш механик получит ваше разрешение на покупку нового жгут сокета и установить его (дополнительная плата может взиматься плата).

Противотуманные фары в автомомбиле

Противотуманные фары

Замена лампочки противотуманной фары

Перечень основных работ:

  • Проверьте лампы противотуманных фар,разьемы и проводку.
  • Замените неисправную лампу.
  • Проверьте все лампы.

mymechanic.ru

Замена противотуманной фары — Статьи

Именно эти фары обеспечивают хорошую видимость при движении в плохих погодных условиях во время тумана или сильного дождя. Поэтому очень важно следить за их исправной работой и в нужный момент выполнить такую процедуру, как замена противотуманной фары.
Данные приборы осветительного типа отличаются от обычных фар излучаемым светом. Главным отличием является то, что они не светят на туман или стену дождя, через которую пробирается автомобиль. Результатом их работы является плоский и широкий световой луч пятно света от которого устилает дорогу. Однако, для того чтобы обеспечить хорошую видимость в плохих погодных условиях некоторые правила должен выполнять и водитель:
1.    Он должен точно откалибровать границы, за которые не будет распространяться пучок света. При этом свет не должен падать выше положенной ему плоскости горизонтального типа.
2.    Расстояние от фонаря до поверхности дороги должно быть минимальным. В такой ситуации становится гораздо проще настроить границы светового пятна.
На сегодняшний день очевидно, что источники света такого вида нужны для езды в плохих метеоусловиях. Таким образом, своевременная замена ПТФ становится обязательным условием эксплуатации автомобиля при плохой погоде.


Когда производится замена

Данная процедура может потребоваться, когда фара перестала выполнять положенные функции или начала делать свою работу плохо.
Когда производится замена, то чаще всего снимется бампер, так как именно на нём располагается заглушки, без доступа к которым замена передних противотуманных фар будет невозможна. После того как станут видны кронштейны оптического крепления необходимо будет открутить данные крепежи. Следующим шагом требуется отключить штекер и снять саму фару полностью. Далее, на прежнее место устанавливается исправная деталь.


Если необходима замена стекла противотуманной фары, отражателя или рамки, то сам узел необходимо подвергнуть разбору. Перед тем как начинать данную процедуру её необходимо основательно прогреть. Для этого можно применить специальный фен. После того как рост температуры приведёт к расплавлению герметика необходимо приступить к разбору узла. Установка новой или отремонтированной фары производится в обратном порядке.
Если требуется замена лампы противотуманной фары, то нужно придерживаться чёткого алгоритма:
1.    Снимается щиток защитного типа, расположенный на бампере.
2.    От самой лампочки отключаются все провода и затем она вытягивается из узла.
3.    Потом следует установить исправную лампу на старое место и произвести подключение.
Если у автолюбителя возникло желание поставить фары такого типа самостоятельно, то ему следует запомнить, что не нужно устанавливать их высоко. Дело в том, что если закрепить её, таким образом, то можно добиться того, что видимость на дороге будет хуже даже при включённых противотуманках.
При выборе осветительных приборов лучше остановить свой выбор на фонарях, имеющих жёлтые стекла. Подобные фары должны устанавливаться только парами и заменяться так же. При установке следует учесть, что от бокового габарита до противотуманки, должно быть, не более 400 мм. Крепить её стоит на высоте не более 250 мм.


Установка противотуманных фар

Произвести эту процедуру сможет любой немного грамотный в этом вопросе автолюбитель если будет придерживаться некоторых правил. Прежде всего нужно купить переключатель, сами фары, бамперные накладки, проводку и специальный скотч.

Перед началом процедуры требуется произвести регулировку давления в шинах. Это нужно чтобы более точно установить осветительные приборы на правильную высоту. Далее, всё производится так:
1.    Нужно проверить наличие реле для подключения подобных фар в моторном отсеке.
2.    Следующим шагом нужно проверить предохранитель.
3.    Установить в салоне кнопку, которая будет активировать противотуманки.
4.    Следует установить на бампер специальные накладки до щелчка. Перед выполнением этой операции следует обезжирить место крепления.
5.    Далее, следует подсоединение всей необходимой проводки.
6.    Последним шагом нужно проверить правильно ли работают установленные приборы.
Помимо использования в условиях плохой погоды и в тёмное время суток их можно включать и днём. Они могут заменить собой фары ближнего свет или дневные ходовые огни. Производить настройку данных осветительных приборов не рекомендуется в кустарных условиях. Существуют специальные автосервисы, в которых всё сделают намного качественнее.


Причины неисправностей

Обычно фары выходят из строя из — за пагубные воздействия окисления или коррозии. Таким образом, к причинам прекращения работы противотуманок в штатном режиме могут послужить:
1.    Выход из строя предохранителя.
2.    Поломка самой лампочки.
3.    Отсутствие контакта в реле противотуманных фар.
4.    Кнопка включения осветительных приборов не работает как надо.
5.    Плохой контакт на массу и кузова или самих фар.
6.    Неправильное подсоединение самой лампочки к проводке.
7.    Окисление контактов.
Для того чтобы произвести диагностирование всех этих проблем и устранить их потребуется специальный тестер и набор инструментов. Самой частой проблемой являются перегоревшие предохранители, которые в такой ситуации требуют немедленной замены. В случае, когда они исправны внимание необходимо обратить на состояние, в котором находятся сами лампочки в фарах. Они тоже могут перегореть из — за короткого замыкания или отжив положенный срок. Исправность в таком случае требуется проверить, подключив к проводке источник света, который полностью исправен. Важно помнить, что цоколь у подключаемого прибора должен быть таким же, как у неработающей лампочки. Произвести замену при необходимости можно без съёма самой фары с автомобиля. Если неисправна кнопка выключателя, то эта проблема решается её заменой. При окислении контактов проблему можно решить, зачистив их. Если после того как автолюбитель произвёл подключение самостоятельно фары не работают то, возможно, имеет место неверное соединение.


Рекомендации

Все процедуры, связанные с заменой, ремонтом или установкой противотуманок могут быть выполнены автолюбителем самостоятельно. Однако далеко не все знают, как правильно производится замена лампочки в противотуманной фаре. Для таких граждан есть специальные станции технического обслуживания где могут произвести эту процедуру быстро, качественно и к тому же недорого. Обратитесь в  Uremont.com. Здесь можно найти сервис, предоставляющий услуги высокого качества, связанные с  установкой противотуманок на авто.

uremont.com

почему не работают противотуманки и как снять ПТФ по схеме

Безопасность движения при плохой видимости во время дождя или тумана обеспечивают противотуманки. Поэтому важно, чтобы они находились в рабочем состоянии. В статье рассматриваются ПТФ, особенности работы, дается инструкция, как выполняется замена противотуманной фары.

Содержание

[ Раскрыть]

[ Скрыть]

Особенности работы ПТФ

Эти осветительные приборы отличаются излучаемым светом. Они могут гореть желтым или белым светом, главная их особенность в том, что они не освещают туман впереди, упираясь в него лучом, а создают плоский, широкий луч, который стелется вдоль дороги.

Освещение дорожного полотна

Для обеспечения хорошей видимости при плохих погодных условиях, нужно соблюдать следующие два правила:

  1. Отрегулировать точно границу пучка света, излучаемого оптикой. Луч не должен светить выше указанной горизонтальной плоскости.
  2. Фонарь должен находиться на минимальном расстоянии от дорожного полотна. При таких условиях легче настроить точно границу пучка света.

Регулировка противотуманок на авто

Становится ясно, что данные источники освещения необходимы, чтобы обеспечить хорошую видимость на дороге при сложных метеорологических условиях.

Для обеспечения качественного света луча необходимо следить за состоянием поверхности плафона: полировать, устранять царапины, которые уменьшают пропускную способность стекла.

Распространенные неисправности туманок и способы их устранения

Основной причиной неисправности противотуманок являются окислительные и коррозийные процессы.

Причины, по которым не горят противотуманки, могут быть следующие:

  • перегорел предохранитель;
  • перегорели лампочки;
  • нет контакта в реле;
  • неисправна кнопка выключения;
  • плохой контакт на массу кузова или самих ПТФ;
  • неверное подключение;
  • окисление контактов.

Для диагностики и устранения неполадок понадобится тестер и набор инструментов. Самой распространенной неисправностью электрооборудования является перегоревшие предохранители. Если они сгорели, их нужно поменять.

Если с предохранителями все в порядке, то нужно проверить лампочки в фарах. Они могут перегореть в результате короткого замыкания, или по причине естественного износа. Проверить исправность лампы можно с помощью заведомо рабочего источника света. Важно, чтобы цоколь у исправной лампы был такой, какой цоколь у нерабочего элемента. Заменить лампочку можно не снимая ПТф (автор видео – MegaMeyhem).

Если после устранения перечисленных причин не работают противотуманки, то, возможно, неисправна кнопка включения, которую легко заменить. Могут окислиться контакты, тогда их следует зачистить. Если не горят противотуманные фары после самостоятельного подключения возможно неверное соединение проводов.

Схема подключения туманок

Если необходим ремонт противотуманных фар, то в него может входить замена стекла противотуманной фары, или ее лампы. Возможно, что повреждена облицовка противотуманной фары, тогда понадобится снятие противотуманной фары и меняется рамка противотуманной фары, крепящиеся с помощью кронштейна. В любом случае, перед тем как разобрать противотуманную фару для ремонта или замены стеклянного плафона, необходимо демонтировать противотуманку, открутив винты крепления к кронштейну.

Инструкция по демонтажу и замене противотуманной фары

Замена противотуманной фары может понадобиться, если не работает весь узел или значительно ухудшилось качество светового луча. При замене чаще всего необходим демонтаж бампера. Именно на нем находится заглушка противотуманной фары.

После того, как откроются крепления оптики к кронштейну, нужно соответствующим инструментом открутить крепеж от кронштейна. Далее нужно отсоединить штекер и можно снимать противотуманку. Если нужно заменить полностью узел, то устанавливается новая деталь.

Фотогалерея «Замена противотуманок»

Если меняется рамка противотуманной фары, отражатель или стекло, то необходимо разобрать противотуманку. Для этого ее нужно хорошо прогреть, например, феном, чтобы расплавился герметик, а затем можно разбирать ПТФ.

Установка заменяемой или отремонтированной оптики выполняется в обратном порядке: присоединяется штекер, устанавливается противотуманка на штатное место, закручиваются болты крепления к кронштейну. На последнем этапе возвращаются на место либо подкрылки, либо бампер.

 Загрузка …

Видео «Замена ПТФ»

В этом видео демонстрируется, как снять противотуманки, и как заменить их (автор ролика — Сергей Глазырев).

avtozam.com

Замена ламп птф цоколь h21 Лада Ларгус

Замена лампы в противотуманной фаре Лада Лагрус процесс не сложный, не требующий особых знаний и приспособлений. Ниже, я опишу инструкцию по замене ламп, а так же расскажу какие лампы лучше выбрать.

Лампы для птф Ларгус

В противотуманных фарах Лада Ларгус установлены лампы с цоколем h21 12v/55W. Данную лампу можно купить в любом автомобильном магазине, она не является редкостью или дефицитом, так как применяется на большинстве автомобилей не только в птф, но и в ближнем свете. Если говорить о выборе ламп для птф, следует разделить лампы на стандартные светодиодные, лампы с увеличенной яркостью или сроком службы. Так же некоторые автовладельцы вместо галогенных ламп устанавливают ксеноновые или светодиодные.

  • AYWIparts h21-12-55 AW1910006 от 300 руб Корея
  • BOSCH h21-12-55 Pure Light 1987302084 от 450 руб Германия
  • General Electric h21-12-55 53110 от 500 руб Венгрия
  • KOITO h21-12-55 0110K от 500 руб Япония
  • MTF h21-12-55 HS1211 от 300 руб Корея
  • NARVA h21-12-55 LONG LIFE 48078LL от 500 руб Германия (увеличенный срок службы)
  • OSRAM h21-12-55 64211 от 500 руб Германия
  • PHILIPS h21-12-55 LLECO 12362LLECOC1 от 500 руб (с увеличенным сроком службы)

Яркие лампы h21 для птф

  • OSRAM h21-12-55 +110% NIGHT BREAKER UNLIMITED от 1500 руб комп.
  • AVS h21-12-55 +110% 3700К Sirius Night Way A78945S от 650 руб компл.
  • ДиаЛУЧ h21-12-55 +90% PGJ19-2 Megalight Ultra PR от 700 руб компл.

Led светодиодные лампы

  • Philips X-treme Ultinon h21 (H8, h26) — 12794UNIX2 от 6800 руб
  • OSRAM LEDriving FOG LAMP h21 (H8, h26) от 4600 руб
  • ClearLight LED Flex Ultimate h21 от 5500 руб компл.
  • Optima LED i-ZOOM h21 5100K от 2800 руб компл.
  • SHO-ME G6 LH-h21 от 3500 руб
  • Interpower h21 G6 Z-ES от 5000 руб компл.

Инструкция по замене ламп

Для замены нам потребуется ключ звездочка Torx Т-20 с помощью которого необходимо открутить саморезы крепления подкрылка.

Откручиваем саморезы крепления подкрылка и отгибаем подкрылок

Перед нами видна противотуманная фара с лампой. Нажимаем на фиксатор и снимаем колодку с лампы.

Поворачиваем лампу на пол оборота и вынимаем из птф. Устанавливаем новую лампу не трогая за колбу и подсоединяем колодку к лампе.

Если после замены лампы она не заработала, возможно причина в проводке или предохранителе. На каждую птф идет свой предохранитель, поэтому советуем для начала проверить его.

Предохранитель противотуманных фар на Лада Ларгус находится в монтажном блоке под капотом. Номер предохранителя F31.
