Задние стоп сигналы – Задние стоп-сигналы для автомобиля в России

Содержание

Дополнительный задний стоп-сигнал — как установить и подключить самому

Большое число водителей с опытом едины в одном мнении – дополнительный стоп-сигнал – это не затраты, а экономия, как и установка дополнительных фар. И вправду, своевременно предупрежденный водитель движущегося сзади автомобиля сможет легко избежать столкновения, а значит, избавится от проблем с ГИБДД и сэкономит деньги на ремонте. Ведь стоп сигнал, установленный на видное место, светит ярче, а значит, время реакции водителя будет намного меньше. Сегодня вы узнаете, как установить дополнительный стоп-сигнал.

Установка дополнительного заднего стоп-сигнала на авто

Для начала необходимо определиться с местом крепления будущего стоп сигнала, а также приобрести все необходимые комплектующие. Самыми распространенными местами крепления стоп сигнала являются спойлер автомобиля и заднее стекло. Сразу стоит учитывать, что сигнал не должен загораживаться какими-либо предметами и должен быть различим при любой высоте движущегося сзади автомобиля.

Самым сложным способом установки является крепления стоп-сигнала к спойлеру. Дело в том, что многие спойлеры изготавливаются полыми, а значит, внутри них невозможно протягивать все необходимые провода. Другое дело – это установить сигнал под задним стеклом, где провода легко спрятать под заднюю полку автомобиля. Однако мы не упомянули про еще одно место расположения стоп-сигнала – это задний бампер. Недостатком этого места является то, что бампер может очень быстро загрязниться, что сделает сигнал неразличимым.

После выбора необходимого комплекта и способа крепления, его необходимо установить. Делается это довольно легко, так как вам понадобятся самые минимальные знания электротехники. В комплекте с любым стоп-сигналом идут два провода, один из которых является плюсовым, а второй минусовым. Эти провода необходимо просунуть в зазор задней полки и пустить в багажник автомобиля.

Сам стоп сигнал может быть закреплен двумя способами.

  • Первый – это обычная липучка, которая крепится к заднему стеклу. Если вы думаете, что это не надежно, то это очень большая ошибка, так как современные методы крепления позволяют разместить стоп-сигналы на стекле с применением очень прочного двухстороннего скотча.
  • Второй способ – это специальный кронштейн, который также не менее надежен, но не практичен, так как в этом случае нужно будет сверлить заднюю полку.

Для размещения проводки внутри спойлера, обязательным условием является то, чтобы внутри него была пустота, иначе провода придется вести вдоль него и крепить специальными скобами. Кроме того, крепление стоп-сигнала на спойлере необходимо строго соблюдать длину прибора, иначе он может не вписаться в пазы кузовной детали. Провода также тянутся внутрь багажника к основной цепи сети автомобиля.

Если вы устанавливаете стоп-сигналы на заднем бампере, то вам необходимо сделать специальные отверстия или использовать в качестве них пазы для светоотражателей. Провода в этом случае нужно протягивать к днищу багажника и через пол выводить их на встроенные стопы.

Что касается подключения, то один из проводов (плюсовой) необходимо присоединить к клемме стоп-сигнала, который уже встроен в задней части автомобиля. При этом, не имеет значения, какой он будет, левый или правый, самое главное, чтобы контакт был достаточно плотным. Второй провод (минусовой) нужно подвести к кузову автомобиля. Для этого ищем технологическое отверстие в районе багажника и крепим провод при помощи болта. Также можно прикрепить его к любому другому болту, затянутому гайкой.

Видео — Дополнительный стоп сигнал F1 и противотуманка — 2 в 1

Чтобы провода не торчали и не мешались, их можно включить в общий жгут или прикрепить к днищу багажника с помощью изоленты или любого другого липкого материала. Не забудьте заизолировать открытые части проводов, чтобы избежать случайного короткого замыкания.

vipwash.ru

Дополнительный стоп-сигнал – чтобы защититься от аварии

Установить дополнительный стоп-сигнал на своего «железного коня» сможет даже неопытный автомобилист, да и стоимость такого аксессуара вполне приемлема. Когда нужно прибегнуть к таким мерам, и как провести эту операцию – разберемся вместе.

Принцип работы стоп-сигнала

Светодиодный стоп-сигнал обычно имеет треугольную форму и крепится сзади автомобиля. По сути, он выполняет функцию туманной фары. Кроме того, некоторые приборы могут иллюминировать, когда вы включаете задний ход, повороты и аварийку. Приобретая фонарь надежного качества, вы избежите сверления заднего бампера, в комплекте идет универсальный кронштейн.

В основе диодных стоп-сигналов лежит микросхема и датчик (в народе – «лягушка»), передающий команду, что педаль тормоза нажата. Благодаря резисторам, можно управлять режимом работы устройства, а мощный полевой транзистор способен выдержать нагрузку в целых 33 А. Естественно, он будет сильно нагреваться, поэтому без радиатора не обойтись. Еще в работе такого осветительного прибора принимает участие стабилизатор напряжения и сами светодиоды.

Существуют еще специальные датчики замедления стоп-сигналов. Они состоят из микроконтроллера и G-сенсора. Подсоединив датчик к соответствующим разъемам, отвечающим за включение и отключение, крепим фонарь с помощью двухстороннего скотча. При этом стрелка на приборе должна быть направлена строго в сторону движения. Его принцип действия: частота миганий увеличивается со снижением скорости авто.

Датчик замедления стоп-сигналов

Дополнительный светодиодный стоп-сигнал работает следующим образом. После того, как вы нажали на педаль тормоза, срабатывает «лягушка», и лампы начинают загораться в импульсном режиме, то есть происходит ряд вспышек за несколько секунд. После чего они начинают светить постоянно. Такой режим работы намного эффективнее привлекает внимание других участников движения и тем самым повышает безопасность.

Датчики таких стоп-сигналов когда-то устанавливались прямо в тормозную магистраль. Привести к замыканию контактов должно было определенное давление жидкости. Но эта схема показала неэффективность, поэтому лягушка переместилась прямо под педаль. Но все это касается легковых авто. В грузовых машинах сама система тормозов сложнее, а потому устройство стоп-сигнала и расположение датчиков другое.

Есть множество схем подключения таких приборов. Стоит отметить, что во многих из них мы сами можем регулировать период моргания и частоту вспышек, настроив соответствующие резисторы. Кроме того, можно использовать задние стоп-сигналы, как туманный фонарь, т.е. они будут гореть постоянно, без морганий. Существует еще одна схема подключения, в результате которой лампа будет работать, как противотуманная фара, а после нажатия на тормоз начнет мигать.

Неисправности устройства и их признаки

Как же распознать неисправности устройства? Что делать, если не горят стоп-сигналы, и в чем кроется причина этого поведения? Скорей всего, дело в плохом контакте. Также не мешает проверить и провода, находящиеся в гофре между кузовом и дверью. Еще одна неприятность, с которой могут столкнуться обладатели таких световых приборов – перегоревшие светодиоды. Правда, они в основном выходят из строя по одному.

Устройство с перегоревшими светодиодами

Следующая ситуация имеет противоположный характер, в этом случае при включенных габаритах постоянно горят стоп-сигналы, и неважно, используете вы дальний либо ближний свет. Если фары выключить, то дополнительное освещение работает в штатном режиме. Скорее всего, произошло закорачивание контактов стоп-сигналов с габаритом либо на последнем отсутствует масса. Также можно проверить и двухконтактную лампу.

А вот что делать, когда дополнительный световой прибор загорается при выключенном зажигании? При этом вместе с фонарем стоп-сигнала включаются габаритные огни. В этом случае следует проверить, не замыкают ли плафоны на корпус. Еще одна причина – плохой контакт минуса к кузову.

Ремонтируем прибор – несколько «рецептов»

В целом, ремонт этого аксессуара несложный, и сделать его своими руками вполне возможно, но только если истек гарантийный срок. В противном случае нужно обратиться в соответствующий центр, где специалисты устранят все неполадки и при необходимости заменят осветительный прибор на новый. Если не горят стоп-сигналы, либо они работают некорректно, в первую очередь проверяем проводку. Окислившиеся контакты зачищаем, а поврежденные провода спаиваем.

Важно устранить все закорачивания, для этого необходимо зачистить соответствующие контакты и восстановить изоляцию.

Устранение закорачивания «лягушки» стоп-сигнала

Перегоревшие диоды обычно меняются парами. Замене подвергается и вышедший из строя выключатель стоп-сигнала, так как отремонтировать этот элемент нельзя. Для начала обесточиваем автомобиль, отсоединив минусовую клемму от АКБ. Затем от питающих проводов отсоединяем выключатель и, ослабив контргайку, откручиваем основную, которая фиксирует деталь к кронштейну.

Прежде чем устанавливать новую «лягушку» стоп-сигнала, проверьте ее. Для этого подключите датчик к омметру. Сопротивление должно стремиться к нулю, т.е. контакт замыкается. А после того, как нажимаете на шток, контакты датчика размыкаются, и сопротивление стремится к бесконечности. Если поведение такое, то лягушка исправна и имеет право отвечать за вашу безопасность.

Замена повторителя стопов своими руками

Но бывают такие ситуации, когда простым ремонтом не обойтись, например, фонарь поврежден механически в результате ДТП или просто неаккуратного пользования. Кроме того, даже микроскопическая трещина в стекле приведет к появлению конденсата, и рано либо поздно вы столкнетесь с проблемой, что не горят стоп-сигналы. Такое происходит из-за окислившихся дорожек между диодами.

В общем, причин может быть масса, а решение проблемы одно – замена. Чтобы установить новый повторитель стоп-сигнала, придерживаемся следующей инструкции. Открываем ключом заднюю часть стоп-сигнала и вынимаем ее. Затем необходимо подвести плюсовой провод дополнительного прибора освещения на клемму, где находится концевик тормоза. Для этого протягиваем провод в багажник и, отогнув обшивку с правой стороны, крепим к нужной клемме. В качестве минуса можно использовать болт в багажнике.

Установка нового повторителя

На провода одевайте термоусадку, а затем, чтобы они не болтались, зафиксируйте изолентой. Теперь осталось проверить прибор в действии. Если на вашем авто предусмотрен повторитель стоп-сигнала, работающий на лампочках накаливания, то после подключения нового элемента со светодиодами согласно вышеприведенной схеме начнет ложно срабатывать контроль ламп из-за разной нагрузки. В этом случае следует подвести плюс к блоку контроля ламп и посадить его на клемму 54Н.

Можно в качестве стоп-сигнала на стекло использовать светодиодную ленту, например, приклеив ее по всей длине в верхней части. Ее подсоединяют к штатному прибору, и она будет работать в таком же режиме. Главное не перепутать полярности. Чтобы лента не выделялась, покрасьте ее в черный цвет. Правда, придется потом потрудиться, очищая светодиоды. Затем проклеиваем между осветительными элементами двухсторонний скотч и подсоединяем ленту. Проверяем, все ли работает. В завершении приклеиваем светодиодную полосу на стекло к самому верху и наслаждаемся новым тюнингом своего «железного коня».

carnovato.ru

Как работают стоп-сигналы?

Стоп-сигналы – одна из простейших электрических систем в автомобиле, однако у начинающих водителей ее неисправности часто вызывают трудности. Рассмотрим, как работают сигналы торможения в подробностях.

Стоп-сигналы – это фонари красного цвета, которые устанавливаются в задней части транспортных средств и зажигаются при нажатии на педаль тормоза. На современных автомобилях внутри стоп-сигналов могут быть установлены обычные лампочки или светодиоды, однако обе системы управляются абсолютно одинаково.

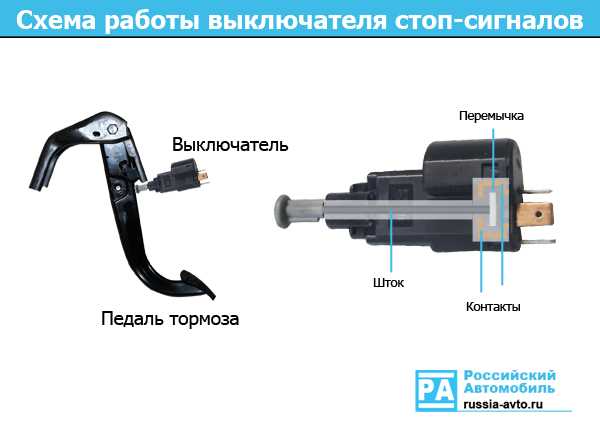

Включением и выключением сигналов торможения заведует концевой выключатель, расположенный у педали тормоза. Отпущенная педаль нажимает на кнопку выключателя, из-за чего контакты внутри него разомкнуты, и напряжение на стоп-сигналы не подается. Когда водитель нажимает на педаль, кнопка выключателя под действием пружины перемещается, замыкает контактную группу и в задних фонарях появляется свет. Точно также на большинстве автомобилей включается свет в салоне при открытии дверей.

Выключатель стоп-сигналов крепится на кронштейне педали тормоза и имеет регулировку. Поворотом крепежной гайки, выключатель перемещается вдоль своей оси и, благодаря этому устанавливается порог его срабатывания. В норме, педаль тормоза должна иметь небольшой «холостой» ход до включения стоп-сигналов. Эта величина может различаться для конкретных моделей авто, но в общем случае составляет 1-2 сантиметра.

В простейшем варианте, в схему стоп-сигналов входят выключатель, провода, предохранитель и сами фонари (секция блок-фонаря) с лампочками или светодиодами. Если в автомобиле установлена автоматическая коробка передач, выключатель-«лягушка» может иметь внутри еще одну контактную группу, которая работает «в противовес» главной – замкнута при отпущенной педали тормоза и разомкнута при нажатой. Сигнал с нее берется для блокировки включения передач при неработающем двигателе.

russia-avto.ru

Дополнительный стоп сигнал — как установить в машину при помощи светодиодов своими руками + видео

Для обеспечения безопасности во время движения автомобили оборудуются рядом светосигнальных приборов – стоп-сигналами, поворотниками, дневными ходовыми огнями и пр. Они позволяют обозначить автомобиль, проинформировать других участников о совершаемых маневрах. Вот только многие автовладельцы считают, что количества штатных приборов недостаточно, и, в целом, они правы, ведь от них зависит безопасность.

стоп сигнал

Все просто: заводское оборудование является внешними элементами, установленными на кузове. И в этом есть существенный недостаток – в определенных условиях на поверхности оптических элементов может образоваться слой, который будет существенно влиять на светопропускную способность приборов. К примеру, это может быть снег или грязь.

Проблему эту можно решить сравнительно просто – установить дополнительный стоп-сигнал. Ведь чем больше на авто задних осветительных элементов, тем выше вероятность, что подаваемые сигналы будут замечены.

стоп сигнал на заднее стекло авто

Стоп-сигналы на заднее стекло – не редкость, и их можно увидеть на самых разных авто. Ведь это не просто украшение, а элемент, который реально может помочь избежать ДТП. В целом, дополнительное световое оборудование можно считать тюнингом. Но на такой тюнинг стоп-сигналов решаются даже те, кто против какого-то переоборудования автомобиля.

Также бывает так, что автовладелец просто недоволен имеющимися стоп-сигналами. Обычно это возникает с приборами, у которых осветительным элементом является обычная лампа накаливания. Ведь она потребляем много энергии при не таком уж и хорошем освещении. Для устранения недостатков, многие переделывают штатное оборудования и делают своими руками тюнинг стоп-сигналов. Обычно сводиться он тому, что вместо штатных ламп ставиться светодиоды, которые и светят ярче, и энергии потребляют мало.

Распространенные варианты

Сейчас вариантов установить задний дополнительный стоп-сигнал – множество. Самый простой из них – это купить дополнительный осветительный элемент и установить его на автомобиль.

дополнительный стоп сигнал из светодиодов

Чаще всего на рынке автоаксессуаров можно встретить оборудование, закрепляющееся на заднем стекле с внутренней стороны (в салоне). Появились такие приборы очень давно и достаточно активно используются автовладельцами. Но если ранее это были достаточно массивные элементы (фонарь состоял из корпуса, в котором размещался патрон с лампой накаливания, и пластикового стекла-рассеивателя красного цвета), то сейчас любой дополнительный стоп-сигнал – светодиодный, отличающийся компактностью и простотой установки.

Стоит отметить, что яркость свечения дополнительного заднего стоп-сигнала, установленного на стекле, напрямую зависит от прозрачности стекла. То есть, если оно тонировано, то это обязательно скажется. Поэтому такой вариант не совсем подходит для любителей тонировки.

Но с другой стороны – светодиодный стоп-сигнал располагается в салоне, поэтому снег и грязь на него не налипнут. А поскольку задние стекла оборудуются подогревами и дворниками, то можно не переживать, что сигнал останется незамеченным. Поэтому устанавливаемый на заднее стекло стоп-сигнал – один из самых распространенных способов повысить заметность авто.

Светодиодный стоп сигнал для авто

Еще один вариант – это установить на авто спойлер с интегрированным диодным стоп-сигналом. При этом решается сразу несколько проблем – улучшается аэродинамика автомобиля, вид авто становиться более презентабельным, еще в придачу получаем задний дополнительный стоп-сигнал. Но в таком варианте есть некоторые недостатки – осветительный элемент является внешним, а значит, он может быть закрыт налипшим снегом и грязью, также приходятся решать проблему скрытия питающей осветительные элементы проводки.

Третий вариант могут использовать на авто, оборудованных задним катафотом (светоотражающим элементом). И всего-то нужно лишь оборудовать этот катафот диодными лампами и подключить их к проводке, питающей штатные стоп-сигналы. При сравнительно малых затратах получаем созданный своими руками дополнительный светодиодный стоп-сигнал с незначительным вмешательством в конструкцию авто.

стоп сигнал в виде катафота

И еще, очень часто задний катафот имеет достаточно большие габариты, и это дает пространство для творчества. К примеру, при помощи тех же светодиодных лент можно создать какую-либо надпись, которая будет загораться при нажатии на педаль тормоза.

Стоп-сигнал F1

Последнее время набирает популярность стоп-сигнал F1. Это дополнительное светосигнальное оборудование, имеющее определенные отличительные особенности. Во-первых, фонарь имеет треугольную форму и располагается в нижней части, поэтому многие его крепят на заднем бампере. Во-вторых, при срабатывании стоп-сигнала, он горит не постоянным светом, а мигает, что существенно повышает его заметность.

Стоп сигнал как у гоночной машины из Формулы 1

Если рассмотреть конструкцию такого прибора, то можно понять, что это обычный диодный стоп-сигнал на микроконтроллере, который и обеспечивает мигание.

как смотрится стоп сигнал f1

Если нет желания заморачиваться, можно купить готовый прибор и установить его на авто. Но многие предпочитают изготовить дополнительный стоп-сигнал F1 своими руками.

Как изготовить сигнал F1?

Вариантов изготовления – множество, вплоть до того, что даже микроконтроллер не потребуется. Но лучше все же использовать такой элемент.

Микроконтроллеры вполне доступны и приобрести их не составит труда. Для изготовления прибора можно использовать микроконтроллеры Arduino. Также потребуются светодиоды, которые придется расположить в виде небольшого треугольника, и установить их внизу бампера.

Подключение стоп-сигнала F1 производится точно также, как и любого дополнительного стоп-сигнала (питание берется от проводки штатных сигналов). Но при этом в цепь включается микроконтроллер, который и обеспечит мигание.

В конце отметим, что какой бы дополнительный стоп-сигнал не использовался – обычный или F1, но такое оборудование – этот вид тюнинга, который действительно является полезным.

Устанавливаем дополнительный стоп сигнал своими руками

3 (60%) 2 голосs


auto24tuning.ru

Дополнительный стоп-сигнал (ГОСТ и установка на ВАЗ 2112, 2110)

Дополнительный стоп сигнал обеспечивает однозначность нажатия на педаль тормоза в странах, где красный цвет имеют также сигналы поворота, и дает избыточность на случай, если какой-либо стоп-сигнал выйдет из строя. Нужен ли дополнительный стоп сигнал для прохождения ТО и как его можно установить ?

Задний стоп сигнал ВАЗ десятого семейства имеет с завода, и установлен он в спойлере (см. визуальный поиск). Однако, многим спойлер не нравится и его демонтируют, тем самым избавляются и от третьего стоп сигнала. Не секрет, что его отсутствие может усложнить процесс технического осмотра автомобиля, поэтому придется придумать новое место, где можно разместить дополнительный стоп сигнал:


Установка дополнительного стоп-сигнала своими руками

Самый простой способ купить лампу стоп сигнала и закрепить его в салоне на задней полке автомобиля. Если в ближайшее время мы намерены заменить штатную полку на акустическую, тогда есть вариант купить заднюю полку со стоп-сигналом. Смысл от этого не меняется, главное чтобы тонировка заднего стекла или шторки не препятствовали его свету.Другой интересный способ сделать центральный стоп сигнал — установить светодиоды в большой задний катафот. Будете ли Вы использовать для этого отдельные светодиоды или светодиодную ленту — разницы нет. Форма сигнала зависит от Вашего воображения, что позволяет выделить автомобиль и серой массы.

Многие решаются на установку дополнительного стоп сигнала в бампер. Таким образом, третий стоп сигнал размещается ниже двух основных. Отчет по установке.

Последний вариант — стоп сигнал на заднее стекло. В отличии от первого способа размещаться он будет не снизу, а сверху. В качестве источника света может подойти такой же покупной фонарь, но более интересным вариантом будет установка LED-ленты. Светодиодную ленту нужной длинны размещаем в коробе, иначе при торможении она будет освещать салон.

Закрепить короб «Г» образной формы (если использовать «П» образный, тогда свет фонаря будет направлен вверх) любым доступным способом (например, на изоленту). Проводка прячется за уплотнителем стекла.

Какой бы вариант размещения Вы не выбрали, главное в этом случае, чтобы этот стоп-сигнал соответствовал ГОСТу:


Дополнительный стоп сигнал, ГОСТ и ТО

ГОСТ 8769-75.
2.13. Дополнительный сигнал торможения

  • 2.13.1. На легковых автомобилях и автобусах допускается установка одного или двух дополнительных сигналов торможения.
  • 2.13.2. Дополнительные сигналы торможения устанавливают за задним стеклом механического транспортного средства на высоте 1150-1400 мм.
  • 2.13.3. Дополнительный сигнал торможения должен быть виден в вертикальной и горизонтальной плоскостях в пределах минимально допустимых углов, указанных на чертеже:
  • 2.13.4. Цвет дополнительных сигналов торможения должен быть красный.

Государственный стандарт РФ ГОСТ Р 51709-2001 «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки»

  • 4.3.2 Изменение цвета огней, режима работы, мест расположения и демонтаж предусмотренных конструкцией АТС фар, сигнальных фонарей и световозвращателей допускается только в случаях, когда: — комплектация АТС, в том числе снятых с производства, внешними световыми приборами проводится в соответствии с таблицей 6а;

Таблица 6а — Требования к наличию внешних световых приборов на автотранспортных средствах:
дополнительный сигнал торможения – Красный — Обязательно для категории М1.
*М1-группа легковых авто с количеством мест не более 8.


Заключение

Если Вы решили установить дополнительный стоп-сигнал, тогда учитывайте не только свои желания, но и требования ГОСТа. Действительно, в момент торможения автомобиль с третьим стоп-сигналом будет лучше заметен, особенно днем на солнце.
Кстати, есть и другие способы выделить автомобиль на дороге, особенно если у Вас кузов универсал.


Источник фото:
Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

возможные причины, решение проблемы и рекомендации

Нередко у автовладельцев возникает ситуация, когда не горят задние стоп-сигналы. Опытный автомобилист может догадываться, в чем может быть причина. Поэтому ему не составит труда определить источник неисправности, устранить проблему. Новичкам же и неопытным владельцам желательно обращаться к специалистам или изучать достоверную информацию по ремонту автомобиля.

В данной статье изложены основные причины такой неисправности и даны рекомендации по ее устранению. Хозяин автомобиля может произвести ремонт самостоятельно или обратиться в автосервис.

Причины неисправности

Основными причинами такой неисправности являются:

  • дефектная или перегоревшая лампочка;
  • обрыв в электропроводке или разъемных соединениях;
  • перегорание предохранителя вследствие короткого замыкания или перегрузки в бортовой сети;
  • неисправность концевого выключателя;
  • неполадки в электронных системах или блоках.

Такие неисправности обычно могут возникнуть на автомобилях с большим пробегом. Однако бывают и исключения.

Варианты устранения неисправности

Как видно из вышеизложенного, причин может быть несколько. Но таких знаний недостаточно, нужно уметь определять место повреждения, а также пользоваться диагностическими приборами.

Действия, направленные на устранение неисправности, во многом зависят от ее внешних признаков. Они определяют место предполагаемого повреждения. Ниже приведены три основных проявления неисправности стоп-указателей.

Стоп-сигналы не горят полностью

Если на машине полностью перестали гореть стоп-сигналы, то следует искать обрыв в проводах, в концевом выключателе или неисправный предохранитель. Поиск поломки следует начать с блока предохранителей. На его крышке обычно указана таблица, какую цепь защищает та или иная плавкая вставка. Если она отсутствует или информация в ней нечитаемая, можно воспользоваться руководством по эксплуатации данного автомобиля.

Если нужный предохранитель перегорел, менять его нельзя до определения причины. Обычно это происходит при кратковременном коротком замыкании или повреждении изоляции проводов и касания ими корпуса. Похожий эффект наблюдается при попадании в электрические соединения воды. В таком случае необходимо просушить место, в которое попала влага. Для ускорения процесса можно воспользоваться строительным феном (с осторожностью, чтобы не расплавить изоляцию проводов или элементы обшивки). Затем необходимо вынуть предохранитель из держателя и прозвонить мультиметром цепь после него.

Часто провода перетираются в месте их перехода с кузова на крышку багажника. Как правило, для обнаружения повреждения кабелей необходимо снимать обшивку. Поэтому при отсутствии должного опыта эту работу лучше поручить сервисному центру. Если повреждение обнаружено, необходимо восстановить изоляционное покрытие. Для этого можно использовать обыкновенную изоляционную ленту.

Если предохранитель в порядке, можно предположить неисправность концевого выключателя. Он находится в педальном узле. Необходимо осмотреть состояние выключателя и прозвонить его мультиметром при нажатой педали тормоза. Мультиметр должен показать сопротивление меньше 1 Ом. Если оно большое или выключатель имеет механическое повреждение, он должен быть заменен. Ввиду сложности такой операции ее лучше поручить опытным работникам автосервиса.

Если и предохранитель, и концевой выключатель не имеют повреждений, это указывает на обрыв проводов. Для поиска такой неисправности также потребуется вскрытие обшивки. При отсутствии опыта лучше поручить эти действия автосервису.

В случае, если обрыв проводов обнаружен, необходимо зачистить изоляционный слой с провода, произвести соединение и заизолировать место стыка. Обрыв на участке провода устраняется пайкой. Для изоляции соединения можно одеть термоусадочную трубку и нагреть ее до фиксации на проводе. При обрыве клеммы ее извлекают из пластикового корпуса и заменяют новой, обжимая в ней зачищенный конец провода, затем вставляют обратно.

Не горит отдельный стоп-сигнал

Если только один стоп сигнал не горит, то наиболее вероятна неисправность лампы или плохой контакт в патроне. В этом случае нужно разобрать обшивку багажника с той стороны автомобиля, где выявлен не горящий сигнал. При необходимости снять блок ламп, вынуть их из патронов или держателей, внимательно осмотреть контакты в патроне и на цоколе лампы.

Наличие ржавчины, следов окисления (белый или зеленоватый налет), закопчения, а также пыли или влаги подтверждает, что стоп-сигнал не горит по причине отсутствия или плохого контакта в цепи. Очистка указанных мест поможет устранить неисправность. Для снятия ржавчины и окислов понадобится острый предмет, например, отвертка. Также необходимо проверить исправность лампы. Для этого можно воспользоваться мультиметром или напряжением бортовой сети, подведенным к лампе проводами через предохранитель. Перегоревшую лампу заменяют аналогичной новой.

Не горит дополнительный стоп-сигнал

Если не горит дополнительный стоп-сигнал, это указывает на обрыв его проводов или ненадежное их подключение. Он обычно подключается к одному из штатных патронов для ламп стоп-указателей. Необходимо убедиться в надежном креплении проводов и отсутствии следов окисления.

При их наличии необходимо отрезать поврежденный конец провода, заново зачистить его и подключить к патрону. Если кабель оборван в другом месте, целесообразно протянуть новый. При этом лучше использовать более толстый провод (чтобы избежать повторения неисправности).

Неисправность светодиодных стоп-указателей

Если после проведения описанных выше мероприятий не удается определить причину, почему не горят стоп-сигналы, следует уточнить тип применяемых ламп. Они могут быть выполнены на светодиодах. Их установка имеет ряд особенностей. Обычно светодиодные лампы имеют определенную полярность подключения к бортовой сети автомобиля.

Производители всегда учитывают ее при разработке. Неправильное подключение приводит к тому, что лампа не горит. В отдельных случаях такое включение может привести к ее повреждению. Если обнаружено нарушение полярности подключения, это говорит о том, что ремонт на автомобиле был произведен неквалифицированным лицом.

Неисправность генератора автомобиля

Светодиодные лампы очень чувствительны к броскам напряжения в бортовой сети (вместе с ним происходит увеличение тока через светодиоды, что приводит к их разрушению). Напряжение может увеличиваться при неисправности компонентов генератора (а именно стабилизатора). Особенно часто это проявляется на отечественных автомобилях ввиду более низкого качества производства комплектующих по сравнению с более известными брендами.

Поэтому, если не горит стоп-сигнал на ВАЗ 2114 или на другой модели (при условии применения светодиодных ламп), следует также проверить генератор и заменить поврежденный элемент, затем поменять лампу.

Такая неисправность может возникать периодически и связана с износом всего генератора. Если на ВАЗ 2115 не горят стоп-сигналы и часто происходят другие поломки, следует также подумать о его замене на более надежный автомобиль (в отдельных случаях это выгоднее, чем постоянно вкладывать деньги в бесконечные ремонты).

Неисправность стоп-сигналов совместно с другими указателями

Довольно часто лампа стоп-указателя используется вместе с габаритным освещением автомобиля. В одном баллоне находится две нити накаливания, один конец которых соединен с цоколем, а два других выведены на отдельные контакты. Если не горят стоп-сигналы и габариты, наиболее вероятна потеря контакта в месте их соединения с кузовом («массой») автомобиля или в патроне. Это может случиться из-за обрыва провода или окисления. Оборванный конец соединяют с клеммой пайкой или обжимом. Окислы счищают острым инструментом (ножом или отверткой), после ремонта место соединения целесообразно покрыть краской или солидолом для предотвращения повторного окисления.

Достаточно редко встречается неисправность, когда на машине не горит не только стоп-сигнал, но и остальные указатели. Обычно это наблюдается на машинах «утопленниках», так или иначе побывавших в воде (в результате неосторожного вождения или ДТП). Даже после тщательной просушки влага все равно остается внутри обшивки салона и электронных блоков. Ее наличие и приводит к усиленному окислению токопроводящих поверхностей. В таком автомобиле, устранив неисправность одной системы, нельзя быть уверенным, что она не появится повторно.

Другие причины неисправности стоп-сигналов

Иногда причиной, почему не горит стоп-сигнал на автомобиле, бывает сбой в работе электроники. В этом случае машину лучше отвезти на станцию техобслуживания.

Встречаются также исключения, например, когда попадается бракованная лампочка. Кроме того, лампы могут перегореть вследствие естественного износа. В этих случаях проблема решается путем простой их замены.

Не стоит забывать о том, что обращаться нужно только в проверенные мастерские. Зачастую вмешательство неквалифицированных работников приводит к появлению дополнительных неисправностей.

fb.ru

Ремонт заднего стоп сигнала своими руками

На старых моделях авто задние стоп сигналы представлены небольшими лампами накаливания, которые работают от 12В аккумулятора. В ходе эксплуатации машины они периодически дают сбои. Замена их дело хлопотное и в плане стоимости, и в плане поиска деталей, особенно оригинальных. Выходом являются светодиодные полосы. Как с их помощью осуществить ремонт заднего стоп сигнала, расскажем и покажем в пошаговой инструкции.

Материалы

Для работы вам будут нужны:

  • светодиодная лента;
  • резисторы;
  • амперметр;
  • паяльник и припой;
  • ножницы;
  • рулетка;
  • фольга;
  • отвертка и т.д.

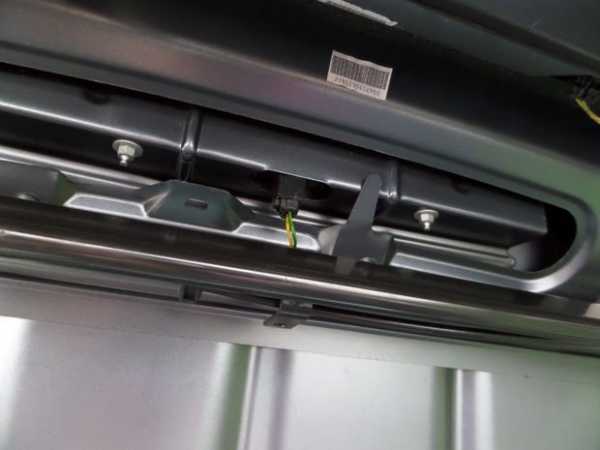

Шаг 1. Вначале вам нужно будет получить доступ к лампам стоп сигнала. В зависимости от марки и модели авто сделать это можно снаружи либо изнутри. В последнем случае, возможно, понадобится снять панель и часть обивки.

Как только вы доберетесь до нужного вам элемента, увидите, что закреплен он двумя винтами. Выкрутив их, корпус сигнала можно будет снять.

Шаг 2. Разобрав корпус, вы можете увидеть причину перебоев в работе. В данном случае ряд лампочек вышел из строя из-за коррозии латунных вставок.

Шаг 3. Теперь вам нужно будет определить полярность проводов стоп сигнала. Для оригинальных лампочек данные показатели значения не имеют, а светодиоды, в случае, ошибки работать не будут.

Шаг 4. Теперь необходимо подобрать подходящую по ширине светодиодную ленту. В данном случае был использована 17 мм лента с 18 мм промежутками. Она стоила немного дороже обычной, из-за защитного влагостойкого покрытия.

При нарезке приобретенной ленты всегда учитывайте, какими интервалами рекомендуется ее нарезать. В данном случае это были группы по три элемента.

Шаг 5. Светодиоды необходимо припаять к проводам питания. Используя амперметр, сверьте правильность установки.

Светодиоды всегда светят ярче галогеновых лампочек, а потому брать их можно немного потускнее. В случае если свет у вас получился слишком ярким, можете уменьшить его, припав к цепи резисторы.

Шаг 6. Убедившись в правильности проведенных работ, установите ленту в корпус стоп сигнала и добавьте в него полосу фольги. Она будет отражать свет от светодиодов, делая тонкую точечную полосу немного шире и заметнее.

Шаг 7. Теперь корпус вам нужно будет установить обратно, закрепив его винтами и вернув на место обивку и пластиковые панели.

Кстати, такой стоп сигнал со светодиодами реагирует на несколько секунд быстрее, чем обычные лампочки, что влияет и на скорость реакции других участников дорожного движения.
