Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Водяной насос — это неотъемлемая часть системы охлаждения двигателя внутреннего сгорания, любого транспортного средства. Устройство этого узла достаточно простое, а предназначение понятно с самого названия.

Описание и устройство помпы

Помпа охлаждения двигателя или водяной насос — это часть системы, которая охлаждает нагретый мотор. Без работоспособности системы или выхода со строя компонентов, моторы перегреваются и приносят много бед своим владельцам.

Водяной насос или помпа системы охлаждения двигателя обеспечивает циркуляцию жидкости через силовой агрегат к охладительным элементам, чем обеспечивает постоянную рабочую температуру внутри конструкции.

Прежде чем приступить непосредственно к разбору основных элементов водяного насоса, стоит понимать общую систему охлаждения движка. Для этого стоит рассмотреть, какие элементы в нее входят, и как проходит процесс циркуляции охлаждающей жидкости:

• Радиатор.
• Расширительный бачок.
• Водяной насос.
• Термостат.
• Водяная рубашка внутри двигателя.
• Комплект патрубков.
• Сливные краны и заглушки.

К расширенному кругу деталей системы охлаждения двигателя стоит отнести также: радиатор печки и патрубки печки.

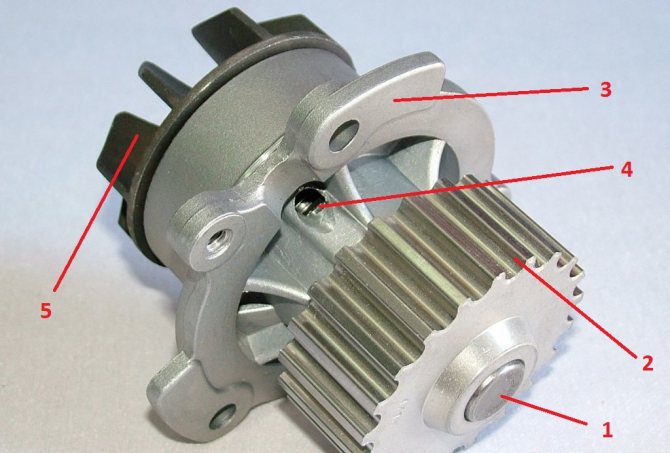

Помпа системы охлаждения двигателя проводит циркуляцию охлаждающей жидкости по системе. Таким образом, стоит понимать, что и как любой насос, она состоит из деталей, а именно:

• Корпус.
• Крыльчатка.
• Приводной вал.
• Подшипник.
• Уплотнительное кольцо.
• Пружинка зажимная (на старых моделях отечественных автомобилей).
• Шкив (на большинстве моделей съемная часть помпы).

Как работает изделие? При помощи приводного ремня, который зацеплен за шкив система приводится в работу. Движение со шкива передается на вал, а затем и на крыльчатку, которая уже и проводит циркуляцию охлаждающей жидкости.

Стоит отметить, что больше обороты коленчатого вала, тем больше греется двигатель, поэтому шкив коленвала спарен при помощи ремня со шкивом водяного насоса.

Таким образом, чем быстрее крутится главный вал силового агрегата, тем большие обороты помпы, а поэтому циркуляция охлаждающей жидкости проводится быстрее. Проще говоря, чем быстрее крутится коленчатый вал, тем быстрее нужно проводить охлаждение, поэтому и спаривают обороты к/вала и помпы.

Основные неисправности

Неисправный водяной насос может принести немало бед для владельца своего автомобиля, поскольку нарушается система циркуляции охлаждающей жидкости, что ведет к перегреву мотора. Таким образом, нужно знать и понимать, как определить неисправность помпы, а также вовремя заменить деталь.

Стоит отметить, что большинство современных автомобилей оснащены неразборными помпами. Поскольку стоимость детали низкая, и нет смысла проводить переборку элемента. В таких странах, как США и Германия, такой элемент, как водяной насос системы охлаждения считается расходным материалом.

Итак, как распознать неисправность водяного насоса:

• При запуске двигателя на холодную слышен глухой звук с подкапотного пространства. Стоит отметить, что это может быть связано с другими неисправностями, такими как генератор или приводной ремень.
• Из-под шкива помпы видны подтеки охлаждающей жидкости. Это означает, что появился люфт между валом и корпусом, или износился резиновый уплотнитель.
• При проведении диагностики слышен люфт подшипника водяного насоса, но не видно подтеков охлаждающей жидкости. В данном случае, если помпа разборная достаточно заменить подшипник, если нет — придется менять весь элемент.

Методы устранения неисправностей

Устранение поломки водяного насоса зависит от конструктивных особенностей автомобиля. Так, если водяной насос разборной (для старых моделей автомобилей), есть возможность его перебрать, а вот для неразборных придется менять элемент в сборе.

Ремонт разборной помпы

Ремонт разборного водяного насоса стоит доверить профессионалам, поскольку они знают допустимые зазоры между валом и корпусом, а также могут определить ремонтнопригодность элемента. Так, если было решено, что насос пригодный для ремонта, необходимо провести следующие действия:

1. Снимаем ремень со шкива насоса.
2. Демонтируем сам шкив (обычно закреплен на 3 или 4 болтах).
3. Откручиваем корпус и снимаем помпу в сборе.
4. С внутренней части демонтируем крыльчатку и стопорные кольца вала.
5. Проводим выпрессовку приводного вала.
6. Выпрессуем подшипник, который наверняка остался в корпусе.
7. Теперь необходимо заменить детали, которые были изношены.
8. Сборка проводится в обратном порядке.

Конечно, для каждой модели автомобиля этот процесс будет проводиться по-разному, все зависит от конструктивных особенностей транспортного средства и силового агрегата.

Замена неразборного водяного насоса

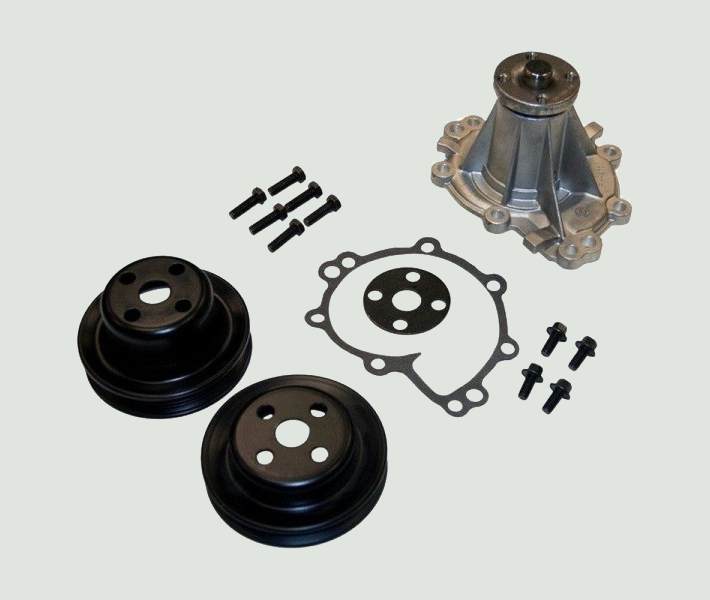

Процесс замены неразборного водяного насоса достаточно типичный для всех автомобилей. Так, нет необходимости снимать шкив, поскольку он идет в сборе. Итак, рассмотрим, последовательность действий направленные на замену помпы:

1. Снимаем приводной ремень со шкива водяного насоса.
2. Откручиваем болты крепления корпуса от блока цилиндров.
3. Вынимаем водяной насос.
4. Сборку проводим в обратном порядке.

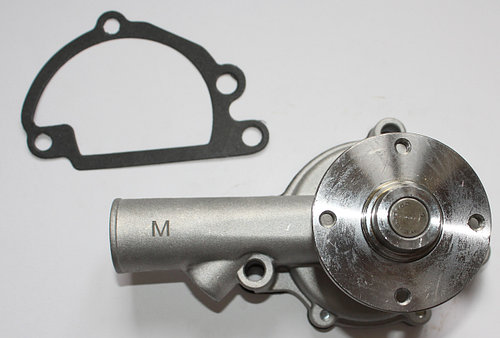

Стоит отметить, что большинство автомобилистов не знают, что между водяным насосом и корпусом двигателя есть прокладка, которая в комплекте с новой деталью зачастую не идет и ее необходимо покупать отдельно.

Последствия несвоевременной замены водяного насоса

После того, как были рассмотрены основные вопросы, которые касаются устройства, работы и неисправностей водяного насоса стоит рассмотреть вопрос последствий несвоевременной замены изделия.

Многие автомобилисты после появления свиста или подтекания помпы продолжают ездить в таком неисправном техническом состоянии, при этом, не задумываясь, чем это ожжет грозить. Таким образом, появляются косвенные признаки того, что ситуация подошла к критической отметке.

Например, постоянно работающий вентилятор охлаждения может не только указывать на неработоспособный термостат, а и о недостатке «охлаждайки» в системе, из-за того, что она вытекает из-под шкива.

Итак, рассмотрим, к каким последствиям стоит готовиться автомобилисту при несвоевременном ремонте узла:

• Постоянные подтекания жидкости снижают уровень охлаждающей жидкости в системе, что приводит сначала к постоянной работе термостата и доливке жидкости, а затем к перегреву.
• В свою очередь, перегрев чреват серьезными последствиями, такими, как повреждением внутренних элементов головки блока цилиндров. Самым страшным вариантом становится прогиб и деформация плоскости ГБЦ, что тянет за собой другие страшные последствия.
• Также, постоянные перегревы способствуют тому, что в корпусе головки блока и блока цилиндров появляются трещины, которые достаточно тяжело устранить.
• Самым страшным последствием является то, что после деформации ГБЦ охлаждающая жидкость может пойти вовнутрь камер сгорания, а это гидроудар, последствием которого становится полный и бесповоротный капитальный ремонт силового агрегата или замена движка вовсе. Это может серьезно ударить по карману владельца.

На основании выше изложенного, ремонт водяного насоса системы охлаждения стоит проводить вовремя, при обнаружении первых признаков неисправности. Если это не сделать последствия могут стать плачевными для двигателя и владельца транспортного средства.

Вывод

Насос системы охлаждения двигателя — неотъемлемая часть системы охлаждения силового агрегата. Неисправность данного элемента может привести к тому, что двигатель начнется перегреваться, а это в свою очередь может привести к негативным последствиям. Первыми признаками выхода со строя помпы является глухой свист после запуска на холодную и подтеки со шкива.

Водяная помпа (насос) или Двигатель с холодным сердцем — Иксора

Система охлаждения двигателя по праву считается одной из наиболее важных. И не удвивительно – иногда достаточно крохотной неполадки, чтобы машина попросту встала.

В данной статье мы продолжим рассматривать основные составляющие системы охлаждения и поговорим о водяной помпе: что представляет собой эта, казалось бы, не самая сложная запчасть и какие нюансы нужно знать, чтобы не ошибиться с выбором.

Помпа охлаждения двигателя, водяная помпа, центробежный насос, водяной насос – терминов много, но все они обозначают по сути одну и ту же деталь, работающую по общему принципу и выполняющую конкретную функцию: поддержание постоянного и бесперебойного движения охлаждающей жидкости по каналам системы охлаждения. Говоря проще, помпа «вынуждает» антифриз циркулировать по кругу, отдавая тепло и забирая его излишки. Стоит движению прекратиться – и Вам грозит перегрев двигателя со всеми вытекающими последствиями.

Устройство и принцип действия водяной помпы

Как правило, водяная помпа двигателя представляет собой насос центробежной конструкции, состоящий из литого корпуса (алюминиевого или чугунного), крыльчатки, вала и сальника, отвечающего за герметичность.

В корпусе закреплены подшипники: они стимулируют вращение вала, и охлаждающая жидкость начинает поступать внутрь помпы по центральному каналу. Движение крыльчатки создает давление, которое в прямом смысле слова отбрасывает антифриз от центра к стенкам и выталкивает в водораспределительную трубку, а далее к патрубкам выпускных клапанов. Оттуда жидкость попадает в так называемую «рубашку охлаждения» и там нагревается. Когда температура достигает предела, открывается термостат, и горячий антифриз переходит в радиатор, гле быстро остужается, а затем по специальному патрубку возвращается в помпу. И круг повторяется снова. Чтобы избежать потери герметичности и вытекания охлаждающей жидкости, на валу крепится сальник, а соединение помпы с «рубашкой» уплотняется прокладкой.

Причины неполадок

Наиболее «уязвимым» в составе водяного насоса автомобиля традиционно является сальник. Поскольку на него возложена ответственная задача – обеспечивать герметичность устройства – на его состояние нужно обращать особое внимание и менять регулярно и своевременно. Однако сальник может выйти из строя и раньше положенного срока. Причин много: механические повреждения, попадание песка, грязи, образование накипи, разъедание реагентами, сильные температурные перепады… Увы, при наших погодных и дорожных условиях бороться с этим сложно. Единственное, что Вы можете сделать для профилактики – следить за количеством и качеством антифриза, ведь именно от него в первую очередь зависят техническое состояние и исправная работа сальника.

Кроме сальника, в устройстве помпы также изнашиваются подшипники, закрепленные на валу. Об этой неполадке Вам услужливо «подсказывает» сам автомобиль: появляется характерный шум при работе насоса. Неисправность лучше устранять немедленно, иначе она может «разрастись» вплоть до перекоса и заклинивания вала.

Наконец, еще один элемент, выход из строя которого нарушает работу всего устройства в целом, – это крыльчатка. Она может быть выполнена из разных материалов: стальная, чугунная или даже пластмассовая. И потому ее повреждения носят различный характер: от чисто механических до едких химических реакций, вызванных низкокачественным антифризом. Здесь автомобилисту ничего не остается, кроме как тщательно подходить к выбору охлаждающей жидкости.

Замена водяной помпы

Устройство водяного насоса двигателя таково, что все его составляющие работают в едином ритме и прочно взаимосвязаны друг с другом. Поэтому при выборе элемента на замену важно помнить одно главное правило: помпу лучше менять целиком.

Где купить водяной насос и какого производителя выбрать – вот вопрос, которым задается практически каждый автомобилист, неожиданно столкнувшись с такой необходимостью. Действительно, предложений много: на автомобильном рынке представлены самые различные устройства, как оригинальные, так и аналоговые, с широким ценовым диапазоном и примерно одинаковым набором характеристик. Потому нередко у автолюбителей возникает соблазн купить водяную помпу подешевле: мол, если нет разницы, зачем платить больше? Дело в том, что разница есть, и проявляется она именно в качестве – как долго Вам прослужит новый агрегат. И, разумеется, в надежности: как ни крути, водяной насос автомобиля – штука очень важная, ведь от нее зависит работа «сердца» машины – его двигателя. Словом, погоня за дешевизной чревата гораздо большими финансовыми вложениями в будущем.

Поэтому мы советуем отдавать предопочтение проверенным брендам и прозводителям, прочно зарекомендовавшим себя на нашем автомобильном рынке.

IXORA рекомендует водяные насосы GMB:

• Компания GMB – производитель с мировым именем, один из лидеров в сфере проектирования автомобильной продукции, имеющий заводы и представительства в Японии, Германии, Англии, США, Индии и Корее.
• Созданная в 1943 году, сегодня компания GMB осуществляет поставки запчастей на сборочные конвейеры ведущих автоконцернов, а также разрабатывает комплектующие для реализации на вторичном рынке и закупки крупными японскими и европейскими производителями автокомпонентов.
• Среди ассортимента продукции основу составляют детали двигателя, трансмиссии, рулевого управления и подвески: водяные насосы, термомуфты вентиляторов, ролики ремней ГРМ, крестовины карданных шарниров, шаровые опоры, рулевые тяги и наконечники.
• В области водяных насосов компания GMB является однозначным флагманом: около 600 тысяч помп производится ежемесячно. А высочайшее качество продукции подтверждается сертификатом ISO 9002, так же как и признанием миллионов автомобилистов по всему миру.

Наиболее популярные модели водяных насосов GMB представлены в таблице ниже. Полный ассортимент можно найти в разделе каталогов запчастей.

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).

Производитель	Номер детали	Наименование детали	Применяемость
GMB	GWHY23A	Водяная помпа	Hyundai Accent Тагаз 1,5 90л с
GMB	GWM61A	Водяная помпа	Mitsubishi L200 1996-2007 Mitsubishi Pajero 2000-наст время
GMB	GWM51A	Водяная помпа	Mitsubishi Pajero Sport 2000-2009
GMB	GWMZ58A	Водяная помпа	Mazda 3 2005-2010 Mazda 5 2005-2010 Mazda 6 2005-2010
GMB	GWT98A	Водяная помпа, с прокладкой	Toyota Auris 2007-2013 Toyota Corolla 2007-2013 Toyota  Rav4 2007-2013
GMB	GWM79A	Водяная помпа, с прокладкой	Mitsubishi Pajero III-IV 2000-2009
GMB	GWM54A	Водяной насос	Mitsubishi Lancer IX 2000-2008 1,6л 1,3л
GMB	GWT119A	Водяной насос	Toyota Avensis 2000-2008 Toyota Camry 2000-2008 Toyota Rav 4 2006-2012
GMB	GWG90A	Водяной насос	Daewoo Kalos 2002-наст время Chevrolet Lanos 2002-наст время
GMB	GWT77A	Водяной насос	Toyota Avensis 2000-2008 Toyota Camry 2000-2008 Toyota Rav 4 2006-2012
GMB	GWT144A	Водяной насос	Toyota Auris 2007-2013 Toyota Corolla 2007-2013 Toyota  Rav4 2007-2013
GMB	GWS36A	Водяной насос	Suzuki Grand Vitara 1998-наст время
GMB	GWT92A	Водяной насос	Lexsus Rx 1997-2008
GMB	GWT101A	Водяной насос	Toyota Corolla Toyota Yaris Toyota Prius 2000-2009
GMB	GWHO40A	Водяной насос	Honda Cr-V 1995-2002
GMB	GWT83A	Водяной насос	Toyota LITEACE 1979-1986
GMB	GWM47A	Водяной насос	Mitsubishi RVR 1991-1997 Mitsubishi Space Wagon 1991-1997
GMB	GWSU12A	Водяной насос	Subaru Forester ,Impreza 1992-2000
GMB	GWN42A	Водяной насос	Nissan Almera  1990-2002 NissanPrimera 1990-2002
GMB	GWN73A	Водяной насос, комплект	Nissan Almera  2002-2010 NissanPrimera 2002-2010

В сети магазинов IXORA Вы всегда можете найти широчайший ассортимент любых деталей и запчастей.



Получить профессиональную консультацию при подборе товара и подробную информацию по всем интересующим Вас вопросам можно, позвонив по телефону – 8 800 555-43-85 (звонок по России бесплатный).

Водяные насосы LUZAR — журнал За рулем

О водяных насосах рассказывает Петр Нечипоренко — директор по маркетингу компании LUZAR.

Петр Нечипоренко

Водяной насос (помпа) обеспечивает циркуляцию охлаждающей жидкости в системе охлаждения автомобильного двигателя. Водяной насос получил применение на заре автомобильной эры и с тех пор неизменно выполняет важнейшую функцию в поддержании температурного баланса автомобильных двигателей.

История водяных насосов в автомобилях:

• 1885 г. — появление первых автомобилей с двигателем внутреннего сгорания. Охлаждение двигателя воздушное, жидкостное охлаждение не применяется;
• 1900 г. — появление жидкостного охлаждения двигателя. Циркуляция охлаждающей жидкости происходит «самотеком» — нагревшись, горячая жидкость поднимается вверх, а холодная поступает к цилиндрам двигателя;
• 1910 г. — жидкостная система охлаждения становится «принудительной». Циркуляция охлаждающей жидкости обеспечивается водяным насосом.

Конструктивно водяной насос представляет собой относительно простое изделие, состоящее из пяти частей — корпуса, в котором запрессован подшипник, сальника, защищающего подшипник от охлаждающей жидкости, крыльчатки и шкива.

Детали водяного насоса:

• корпус (является «основой» всей конструкции)
• подшипник (запрессовывается внутрь корпуса; на него «насаживаются» крыльчатка и шкив)
• сальник (герметизирует подшипник от жидкости)
• крыльчатка (обеспечивает подачу жидкости)
• шкив (через него обеспечивается вращение помпы)

LWP 0823 watermark

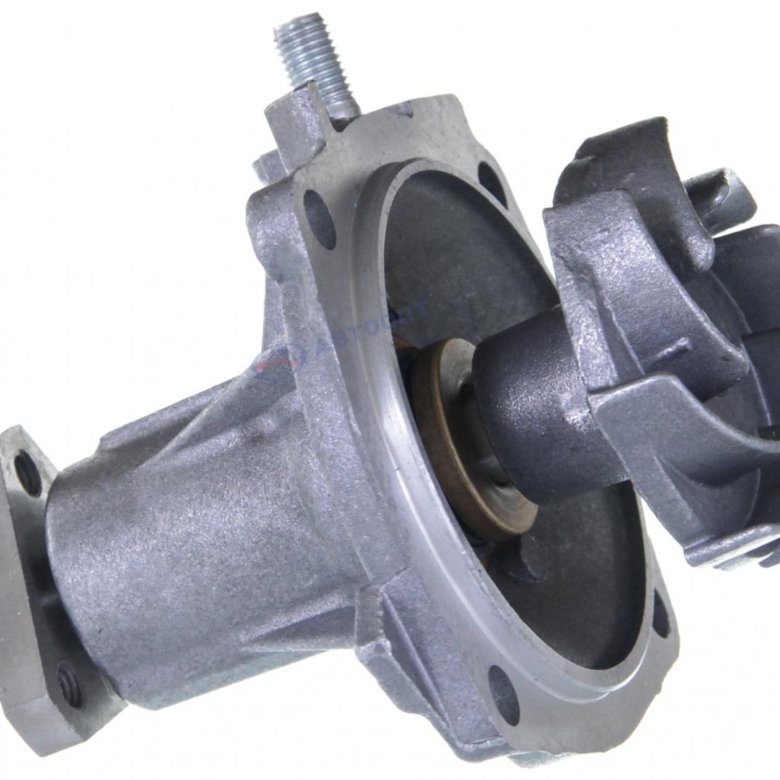

Простой фланец. В качестве примера — помпа LWP 0823 для Hyundai Elantra XD

Простой фланец. В качестве примера — помпа LWP 0823 для Hyundai Elantra XD

Простой фланец. В качестве примера — помпа LWP 0823 для Hyundai Elantra XD

Рассмотрим детали водяного насоса по отдельности.

Корпус водяного насоса

Широко применяются два вида материала — чугун и алюминий. Алюминий является более современным материалом и позволяет создавать корпуса сложных форм с четким соблюдением размеров, благодаря чему появляется возможность установки подшипника «внатяг», и не применять винт, фиксирующий подшипник от проворота. Чугунные корпуса помп применяются, как правило, на большегрузных автомобилях — там, где обороты двигателя невелики, но требуется большой срок службы детали.

Для справки: существуют эксперименты с использованием пластикового корпуса для водяных насосов, но практического применения пластик не получил.

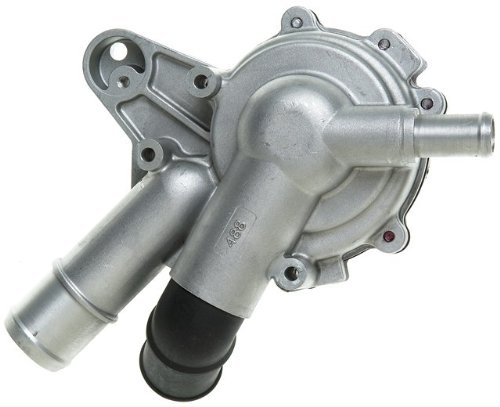

Часто корпуса современных помп принимают очень вычурные формы. Другая современная тенденция — корпус помпы становится частью блока цилиндров.

LWP 1425 watermark

«Ременной» шкив. В качестве примера — помпа LWP 1425 для Renault Koleos

«Ременной» шкив. В качестве примера — помпа LWP 1425 для Renault Koleos

«Ременной» шкив. В качестве примера — помпа LWP 1425 для Renault Koleos

Подшипник

Как правило, используется два радиальных подшипника, между которыми размещена смазка. Устаревшая конструкция — два шариковых подшипника открытого типа располагаются отдельно на одном валу и фиксируются от проворота винтами; предусматривается возможность дополнительно запрессовывать смазку между подшипниками, для чего на корпусе помпы располагается пресс-масленка.

Современная конструкция — двухрядный шариковый или шарико-роликовый подшипник закрытого типа, жестко запрессованный в корпусе помпы; в таком подшипнике используется высокотемпературная пластичная смазка, которая не требует замены весь срок службы подшипника и помпы.

LWP 0558 watermark

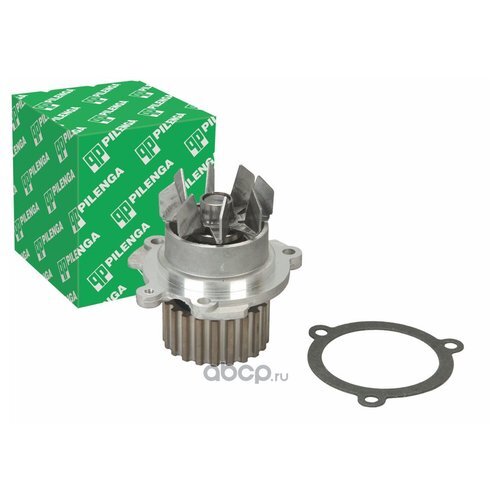

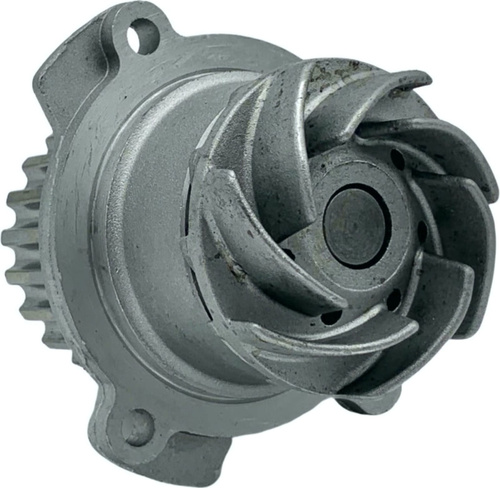

«Зубчатый» шкив. — привод от ремня ГРМ. В качестве примера — помпа LWP 0558 для Daewoo Matiz

«Зубчатый» шкив. — привод от ремня ГРМ. В качестве примера — помпа LWP 0558 для Daewoo Matiz

«Зубчатый» шкив — привод от ремня ГРМ. В качестве примера — помпа LWP 0558 для Daewoo Matiz

Сальник (уплотнительный элемент)

Предназначен для герметизации подшипника и предохранения его от попадания жидкости. Является важнейшей деталью водяного насоса — в силу «динамического характера» эксплуатации помпы уплотнительный элемент непрерывно испытывает серьезную нагрузку. Современный сальник представляет собой два керамических элемента типа «плоский золотник», прижатые пружинами друг к другу.

Цепной зубчатый шкив помпы LWP 1435

«Зубчатый» шкив — привод от цепи ГРМ В качестве примера — помпа LWP 1435 для Nissan Teana

«Зубчатый» шкив — привод от цепи ГРМ В качестве примера — помпа LWP 1435 для Nissan Teana

«Зубчатый» шкив — привод от цепи ГРМ. В качестве примера — помпа LWP 1435 для Nissan Teana

Шкив

В зависимости от типа привод может быть «ременным» (привод от «простого» ремня) и «зубчатым» (привод от зубчатого ремня ГРМ либо от цепи ГРМ). «Ременной» привод часто делается съемным — в этом случае на валу помпы запрессовывается фланец, на котором впоследствии устанавливается приводной шкив.

В современных двигателях получают постепенное распространение в качестве шкива электромагнитные муфты, которые позволяют регулировать скорость вращения помпы (либо даже «отключать» водяной насос).

электромагнитная муфта помпы LWP 18C4

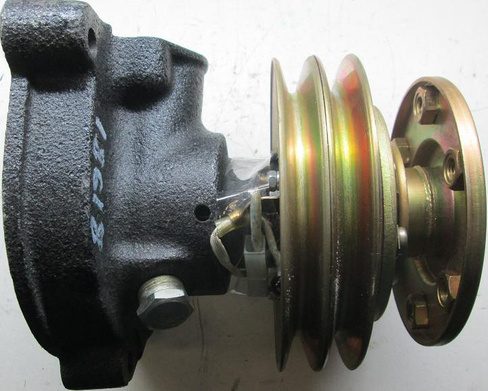

Электромагнитная муфта. В качестве примера — помпа LWP 18C4 для Volkswagen Golf VI

Электромагнитная муфта. В качестве примера — помпа LWP 18C4 для Volkswagen Golf VI

Электромагнитная муфта. В качестве примера — помпа LWP 18C4 для Volkswagen Golf VI

Шкив также опосредованно влияет на производительность водяного насоса — ведь подача жидкости зависит от скорости вращения вала, и, изменяя диаметр шкива, можно увеличить (или уменьшить) соотношение скорости коленчатого вала (от которого осуществляется привод помпы) и вала помпы. Однако здесь нужно помнить, что зависимость производительности от скорости вращения вала помпы имеет «параболический» характер — производительность растет по мере увеличения скорости вращения, но при достижении определенных оборотов начинает снижаться.

Конструкторы подбирают такой диаметр шкива, чтобы обеспечить оптимальную производительность помпы на конкретных оборотах двигателя. Основное же значение в плане обеспечения производительности помпы имеет крыльчатка.

Крыльчатка

Является основным «исполнительным механизмом» водяной помпы, отвечающим за ее производительность. Расходные характеристики водяного насоса зависят от следующих параметров крыльчатки:

1. Диаметр
2. Расстояние от крыльчатки до «ответной части» («крышки») помпы
3. Форма лопастей (должны быть «гидравлически правильными»)
4. Толщина лопастей (чем тоньше лопасти, тем больше объем «захватываемой» жидкости)
5. Чистота поверхности лопастей (на шершавой поверхности может возникнуть «волновой эффект»)

В стремлении создать «идеальную» крыльчатку конструкторы применяют различные материалы, которые имеют как достоинства, так и недостатки. Остановимся подробнее на наиболее распространенных материалах, из которых изготавливаются крыльчатки водяных насосов.

Чугун

LWP 0101

В качестве примера — помпа LWP 0101 для ВАЗ 2101–2107

В качестве примера — помпа LWP 0101 для ВАЗ 2101–2107

В качестве примера — помпа LWP 0101 для ВАЗ 2101–2107

Применяется в крыльчатках с самых первых водяных насосов. Используется до сих пор, однако постепенно заканчивает свою «карьеру». Изготовление чугунной крыльчатки не требует высоких технологий; чугун обладает высокой коррозионной стойкостью. Однако чугун имеет шероховатую поверхность и неоднородную структуру; кроме того, у чугуна есть определенные пределы по приданию формы. Лопасти чугунной крыльчатки по определению будут толще, чем лопасти из других материалов.

Пластмасса

LWP 0226

В качестве примера — помпа LWP 0226 для ИЖ «Ода» (единственная помпа с пластмассовой крыльчаткой, выпускаемая LUZAR)

В качестве примера — помпа LWP 0226 для ИЖ «Ода» (единственная помпа с пластмассовой крыльчаткой, выпускаемая LUZAR)

В качестве примера — помпа LWP 0226 для Иж Ода (единственная помпа с пластмассовой крыльчаткой, выпускаемая LUZAR)

Относительно современный материал. Отличные «формовочные» свойства и гладкость поверхности; тонкие лопасти. Недостаток — слабая коррозионная стойкость.

Сейчас практически не используется.

Алюминий

LWP 0190

В качестве примера — помпа LWP 0190 для Лада Гранта

В качестве примера — помпа LWP 0190 для Лада Гранта

В качестве примера — помпа LWP 0190 для Лады Гранты

Занимает «среднее» положение между чугуном и пластиком и имеет достоинства и чугуна, и пластмассы. Хорошие свойства по «формованию», хорошая гладкость поверхности; достаточно тонкие лопатки; высокая коррозионная стойкость.

Листовая сталь

LWP 0822

В качестве примера — помпа LWP 0822 для Hyundai Solaris

В качестве примера — помпа LWP 0822 для Hyundai Solaris

В качестве примера — помпа LWP 0822 для Hyundai Solaris

Великолепная «зеркальная» гладкость поверхности, самые тонкие лопасти, высокая стойкость к коррозии. Недостаток — в связи со свойствами материала лопасти такой крыльчатки нельзя сделать закругленными.

На сегодняшний день наиболее распространенный материал для крыльчаток водяных насосов.

Полифениленсульфид (PPS, «керамический пластик»)

LWP 0982 watermark

В качестве примера — помпа LWP 0982 для Renault Duster

В качестве примера — помпа LWP 0982 для Renault Duster

В качестве примера — помпа LWP 0982 для Renault Duster

Не путайте с обычной пластмассой!

Полифениленсульфид обладает поистине безграничными возможностями — суперкоррозионная стойкость (не боится ни одного из известных растворителей) и суперлитьевые свойства. Единственный недостаток — конструкционная сложность, которая обуславливает высокую стоимость.

Также в крыльчатках — редко — применяются и довольно экзотические материалы. Например, при небольших объемах выпуска — когда нецелесообразно инвестировать в литьевую форму — используются точеные стальные крыльчатки. Существуют варианты покрытия крыльчатки «глазурью», которая позволяет убрать шероховатости поверхности, однако в связи с низкой надежностью такого покрытия крыльчатки по такой технологии производятся только экспериментально.

Вылет крыльчатки

В завершение необходимо упомянуть важнейший параметр водяного насоса — так называемый «вылет крыльчатки», а именно расстояние от лопастей до ответной части помпы. Производительность помпы находится в обратной кубической (!) зависимости от этого расстояния — чем ближе лопасти, тем выше подача. Очевидно, что обеспечение минимального расстояния между лопастями и ответной частью помпы — это очень сложный процесс. Именно здесь и проявляются качественные особенности того или иного производителя. Например, LUZAR контролирует данный параметр на 100% выпускаемых водяных насосах.

Также здесь важно не допустить дисбаланса крыльчатки при запрессовке ее на вал.

В результате данной статьи мы постарались показать водяной насос как сложное технико-технологическое изделие. Будьте внимательны при выборе помпы определенного производителя. Руководствуйтесь приведенной информацией, и Вы сможете выбрать действительно эффективное и работоспособное изделие.

Компания LUZAR производит широкий спектр водяных насосов и деталей системы охлаждения с 2003 года. Многие модели поставляются на сборочные конвейеры, то есть являются оригинальными.

Богатый опыт компании LUZAR в производстве деталей системы охлаждения гарантирует высочайший уровень качества изделий.

Водяные насосы в автомобиле: какой выбрать

О водяных насосах рассказывает Петр Нечипоренко — директор по маркетингу компании LUZAR.

Водяные насосы в автомобиле: какой выбрать

Признаки неисправности помпы системы охлаждения

• org/ListItem»> Полезная информация
• Неисправности помпы системы охлаждения

Неисправности помпы проявляются в значительном люфте ее вала, нарушении герметичности уплотнения, износе крыльчатки. Все перечисленные дефекты приводят к тому, что водяной насос автомобиля работает не должным образом, из-за чего в системе охлаждения двигателя не поддерживается необходимое давление, что, в свою очередь, приводит к повышению температуры охлаждающей жидкости вплоть до ее закипания.

Эти пять признаков могут помочь вам понять, что пришло время заменить насос в системе об охлаждения автомобиля, пока не стало слишком поздно.

Утечка охлаждающей жидкости из помпы

Одним из первых признаков потенциально неисправного водяного насоса является лужа антифриза под автомобилем.  Насос состоит из нескольких различных прокладок и уплотнений, которые в конечном итоге высыхают и трескаются. В данном случае есть вероятность, что из района водяной помпы вытекает охлаждающая жидкость и появится характерный запах антифриза.

Ржавчина или отложения на помпе

Когда водяной насос имеет небольшую утечку, то на самом насосе будет постепенно накапливаться грязь или ржавчина. Это может быть вызвано использованием несовместимой или дешевой охлаждающей жидкости или пропуска воздуха в систему. В любом случае насос станет менее эффективным при прокачивания охлаждающей жидкости через двигатель, что в конечном итоге приведет к полному отказу.

Поднятие капота и проверка двигателя — хорошая привычка. Вы сможете распознать проблемы по мере их возникновения вместо того, чтобы ждать, пока загорится страшный индикатор “Check Engine” или вовсе внезапно произойдет перегрев. Если видите ржавчину, ямки или наросты вокруг вашего насоса, то следует незамедлительно заменить водяной насос.

Шум, вызванный ослаблением шкива или подшипниками помпы

Ваш автомобиль “свистит”, когда вы ускоряетесь? Есть вероятность, что этот раздражающий, пронзительный звук вызван ослаблением ремней и часто является результатом ослабленного шкива или выхода из строя подшипников вращения, которые требуют замены.

Перегрев двигателя из-за неисправности помпы

Вы заметили, что температура в автомобиле поднимается? Это может означать, что водяной насос находится на грани. Перегрев автомобиля представляет опасность, потому что вы рискуете вывести из строя двигатель. Повреждение крыльчатки помпы, как и выход из строя подшипников, приведет к перегреву. Следовательно по этой причине может прогореть прокладка ГБЦ из-за перегрева ее стенок, что приведет к смешиванию антифриза и масла.

Исходящий пар, вызванный перегревом охлаждающей жидкости

Если видите пар, вздымающийся из-под капота, это признак того, что что-то пошло не так с автомобилем.  Когда водяной насос полностью выходит из строя, он больше не может перемещать охлаждающую жидкость через двигатель — это приводит к его перегреву. Если вы видите пар, стоит немедленно принять меры.

25.02.2022 11:49:42

0

1289

Рекомендуемые статьи

Признаки прогоревшей прокладки ГБЦ

Если вы подозреваете, что прокладка головки двигателя прогорела, то есть простой способ подтвердить или опровергнуть ваши подозрения: заглянуть под крышку масло заливной горловины.Если прокладка цела, то внутренняя часть масляной крышки должна быть относительно сухой с возможно небольшим количеством моторного масла внутри. Однако, если вы обнаружите молочно-коричнево-желтое вещество, которое ..

16.06.2021

0

11208

Симптомы неисправности генератора автомобиля

Что такое генератор в автомобиле?Важный компонент автомобиля, поломка которого гарантированно выведет из строя транспортное средство за короткое время. Любая неисправность данного узла требует немедленной диагностики и ремонта. Важно вовремя заметить и устранить неисправность генератора, если вы не хотите попасть в неприятную ситуацию с потерей работоспособности транспортного средства. Неисправно..

09.07.2021

Признаки неисправности термостата

Зачем нужен термостат в автомобиле?Закрытый термостат пропускает охлаждающую жидкость по малому кругу. При открытии антифриз направляется по большому круг к радиатору.Что будет, если термостат заклинит?Заклинивший в полностью закрытом положении термостат приводит к перегреванию двигателя практически в любом режиме движения, при любой положительной температуре и даже в небольшой мороз. Термост..

27.07.2021

0

11832

Основные причины обрыва ремня ГРМ

Что такое ремень ГРМ? Ремень привода газораспределительного механизма рассчитан на сравнительно небольшой срок службы. Это недорогой и не сложный механизм, чтобы синхронизировать работу системы зажигания с ходом поршней и клапанов. Зубчатый ремень вращается на шкивах коленчатого и распределительного вала, параллельно приводя в движение водяной насос. Он имеет многослойную усиленную структуру и с..

01.03.2022

Антифриз кипит в расширительном бачке

Антифриз имеет более высокую температуру кипения, чем обычная вода. При использовании антифриза температура кипения колеблется от 107 до 124 °С. Причиной такого разброса температур является разный состав, на которую влияет качество охлаждающих жидкостей. Особо некачественный антифриз закипают уже при 86°С. Даже термостойкий антифриз по тем или иным причинам закипает. Неисправность вентилятора ох..

15.03.2022

0

1353

От чего может случиться перегрев двигателя

Что делать, если двигатель перегрелся? Если вы заметили, что температура двигателя поползла вверх и стремительно движется в сторону красной зоны, то следует немедленно предпринять меры. Сразу нужно остановить автомобиль, выключить кондиционер и открыть капот. В этом случае не стоит сразу выключать двигатель — лучше дать ему поработать на холостом ходу. Требуется включить печку на максимальный р..

01.04.2022

Как выбрать водяную помпу | Новости автомира

 Водяной насос – не очень сложное автомобильное устройство, которое относительно часто выходит из строя. Назначение данного насоса, который также часто называют просто помпой, заключается в доведении до максимума эффективности системы охлаждения автомобиля. Поскольку водяное охлаждение на порядок эффективнее воздушного, но вместе с тем система, использующая для охлаждения воду, включает в себя множество элементов, каждый из которых должен работать исправно. Мы рассмотрим основные неисправности водяного насоса, его конструкция и методики подбора новой детали в случае выхода из строя старой.

Как работает помпа

В автомобиле для охлаждения используется как обычный воздух, так и специальные жидкости, называемые антифризами. С последними напрямую работает насос, обеспечивая их циркуляцию по системе – к примеру, жидкость во внутренних полостях радиатора не может двигаться самостоятельно, ее нужно как бы подталкивать. Такой процесс инженеры называет принудительной циркуляцией.

Насос устроен просто: по входным патрубкам антифриз от печки и автомобильного радиатора движется внутрь, где, попав на вращающуюся крыльчатку, двигается дальше через отводящий патрубок. Далее происходит циркуляция жидкости по системе охлаждения и она снова возвращается к насосу. Если он не работает, двигатель автомобиля перегревается очень быстро. Даже вынужденная конвекция при всех своих достоинствах не обеспечивает главного: движения антифриза по трубкам.

Что касается силы, приводящей вал с закрепленной на нем крыльчаткой, то она отбирается от двигателя. Запуская автомобиль, вы автоматически приводите в движение крыльчатку. По сути, водяная помпа является механическим устройством. Вал крепится на двух особо прочных подшипниках, патрубки уплотняются резиной, а материалом корпуса является алюминий или сталь – казалось бы, ломаться нечему.

Как показывает практика, в водяном насосе чаще всех других элементов выходит из строя сальник. В нем находится пружина, которая прижимает друг к другу трущиеся колеса. Механическое повреждение сальника или старение металла пружины – очень частые неполадки.

Разбираемся с неисправностями и их причинами

Конструкция насоса предусматривает наличие специального дренажного отверстия, из которого может стекать антифриз. Отверстия высверливаются намеренно: если герметичность нарушена, давления внутри устройства сбрасывается и жидкость отводится, что можно наблюдать при поломке.

Иногда изнашиваются подшипники. В этом случае помпа работает очень шумно. Поскольку подшипники могут функционировать даже при очень сильных вибрациях, они выходят из строя по той же причине, что и многие другие движущиеся компоненты автомобиля: недостаток смазки приводит к слишком быстрому износу материала детали.

Как следствие, владелец авто может столкнуться со следующим:

• У вала насоса появился люфт, причем не всегда при его наличии помпа перестает работать;
• Ухудшилось охлаждение двигателя, что особенно заметно в летнюю пору;
• Перестала работать печка даже когда мотор прогрет.

Все автолюбители знают, что в систему охлаждения можно заливать дистиллированную воду. Однако, даже очищенная вода не обеспечивает должного охлаждения, а вода с примесями, как-то водопроводная, образовывает накипь. Кроме этого, в обычной воде образуются пузырьки. Так называемая кавитационная эрозия будет наблюдаться во всей красе: схлопывание пузырьков производит шум и воздействует на металл, вследствие чего на нем появляются выемки круглой формы. По этой причине частое использование чего-то кроме антифриза сказывается даже на насосе, а конкретнее на состоянии его крыльчатки.

К антифризу требования всегда очень высокие. Как минимум должно соблюдаться следующее:

1. Он должен быть чистым, без наличия грязи и мелких твердых частиц;
2. В нем должны быть антикоррозионные присадки и антивспениватели.

Достаточно редко на корпусе водяного насоса появляются трещины. К причинам их появления можно относить вибрацию, перепады давления и температуры. Причем изменение давления меняет температуру кипения охлаждающей жидкости. Как видите, все взаимосвязано. Правильно подобранная помпа исправно функционирует в определенных условиях и с правильно выбранным антифризом.

Как избежать неприятностей с водяным насосом

Ресурс насоса составляет 60-160 тысяч километров, хотя бывает и так, что его не меняют на протяжении всего жизненного цикла автомобиля. Чтобы продлить эксплуатацию, придерживайтесь следующих рекомендаций:

• Следите за уплотнителями патрубков и меняйте их своевременно. Из-за высоких температур их материал теряет в эластичности и начинает трескаться;
• Покупайте только качественный антифриз и следите за его уровнем в системе. Без сомнений, важнейшая рекомендация – половину дела по сохранению водяного насоса сделают присадки в охлаждающей жидкости, от вас многого требуется;

Также важно следить за общим состоянием мотора. Не забывайте следить за показаниями датчиков – в перегретом двигателе ломается множество деталей, не только насос.

Учимся выбирать водяной насос правильно

Как и обычно, мы рекомендуем вести поиску по VIN-коду транспортного средства. Так вы точно найдете оригинальную деталь или ближайшие к ней аналоги, которые будут на порядок дешевле.

Найти насос можно и самостоятельно, особенно если вам привычен поиск каких-либо товаров в интернете. Задаются следующие критерии поиска: характеристики двигателя, модель транспорта, марка и год выпуска.

О ремонтопригодности водяного насоса

Часто можно слышать о том, что сломавшуюся помпу нельзя отремонтировать. Выше мы писали из чего она состоит. Так вот, теоретически ремонт может включать в себя замну износившихся уплотнительных элементов, крыльчатки и подшипника. Износ корпуса скорее будет воспринят как повод заменить всю помпу в целом, хотя можно найти и новый корпус. Что же касается перечисленных элементов, то мы с уверенностью можем сказать – ремонту быть. Но не все так просто.

Производители водяных насосов тонко подгоняют каждую деталь. Можно ли добиться того же, скажем, в гараже? Вряд ли получится. Качественное уплотнение является залогом эффективной работы системы охлаждения. Отремонтированная деталь снова подтекает? Не факт, что со второго раза получится сделать лучше. Привнесения каких-то новшеств в испытанную на заводе конструкцию или просто ремонтная работа, проведенная без должного мастерства, автоматически списывает помпу в утиль. По этим, а также некоторым другим причинам ремонт водяного насоса возможен, но не всегда целесообразен.

Ремонт оригинальной помпы с новой иномарки может стоить дорого. При этом нет гарантий того, что она не «накроется» прямо на дороге. А вместе с этим придет вскипание антифриза, перегрев, капитальный ремонт двигателя. Советуем брать новую запчасть и обращаться к мастерам за помощью с ее правильной установкой – это самый надежный вариант.

Какие бренды в приоритете

Вы точно не прогадаете, взяв OEM-насос. Оригинал идеально подойдет к вашему автомобилю и прослужит очень долго. Его высокая цена оправдана на все сто процентов.

Хоть японские фирмы и создают качественные помпы, лучшие все-таки производят в Европе: SKF (Швеция), Saleri Sil (Италия), Hepu (Германия), Valeo (Франция). Изделия выполнены из очень качественного металла. Подшипники в них очень живучи, то же можно сказать о крыльчатке. Цена высокая, но и качество на высоте.

Обратите также внимание на фирмы Ruville (Германия), а также Graf и Dolz (Италия). Их продукция не слишком дорогая, однако, прослужит очень долго.

Замыкают наш топ следующие фирмы: Profit (Чехия), а также JP Group (Дания) и Thermotec (Польша). Они производят широкую нуменклатуру недорогих запчастей. Если ваши финансы ограничены, можете брать комплектующие системы автомобильного охлаждения этих фирм.

Гарантируем покупку оригинальной запчасти

Водяные помпы подделывают не очень часто, и, что интересно, внешне подделка от фирменных запчастей почти не отличаются – различают их разве что специалисты. Работа с металлом хорошая. В плане функциональности все неоднозначно: такие помпы то служат почти как оригинальные, то выходят из строя через первые 40 тысяч километров.

Дабы купить качественную деталь, обращайте внимание на следующее:

• Упаковка. Во-первых, ее дизайн должен бросаться в глаза. Во-вторых, текстовая информация на ней должна быть четко пропечатана. В-третьих, коды на упаковке и детали должны совпадать. Особенно интересна ситуация с защитными кодами: если вы зайдете на сайт производителя и введете там код запчасти с коробки, то вы с первого раза должны найти помпу. Если поисковой системой сайта код не воспринимается, то перед вами однозначно подделка;
• Работа по металлу. Хоть подделки и выглядят симпатично, есть несколько особенностей. Во-первых, код запчасти должен быть четко виден. Во-вторых, выдавленная на металле информация о совместимости должна совпадать с таковой на коробке.

Не советуем покупать помпу в сомнительных местах, как-то на рынках. Если вам привычно совершать там покупки, то будьте готовы провести небольшую «экспертизу»: изучить упаковку, сравнить коды (они не должны быть затерты). Кстати, помпу покупайте только новую – если видны царапины и сколы, а продавец говорит, что это слегка потертая б/у запчасть, вы не можете быть уверены в сроке ее службы.

Вывод

Водяная помпа не относится к категории запчастей, которые нужно часто менять. Если замены регулярны, причина кроется в самой детали – она или бракованная, или поддельная, или произведена сомнительной фирмой. Закрывать глаза не неисправности помпы нельзя ни при каких условиях. Вы рискуете серьезно навредить своему двигателю. Если подошло время замены, советуем брать помпы от Ruville, SKF, Valeo.

Неисправности водяного насоса системы охлаждения двигателя

Неисправности помпы

Неисправности помпы проявляются в значительном люфте ее вала, нарушении герметичности уплотнения, износе (появлении коррозии или разломе) крыльчатки. Все перечисленные дефекты приводят к тому, что водяной насос автомобиля работает не должным образом, из-за чего в системе охлаждения двигателя не поддерживается необходимое давление, что, в свою очередь, приводит к повышению температуры охлаждающей жидкости вплоть до ее закипания. Приходится покупать новую помпу и устанавливать ее вместо старой.

Предотвращение неисправности насоса

Гораздо проще любую поломку предотвратить, чем затем выполнять ремонт насосов водяных.

Совет: Идеально если регулярно проводится профилактический осмотра и обслуживание оборудования. Выполнять его нужно хотя бы один раз в год, а оптимально дважды –перед началом интенсивной эксплуатацией весной и осенью после ее завершения.

Порядок проведения профилактики заключается в следующем:

• Насос достается из скважины. Этот процесс не всегда простой, особенно если глубине скважины достаточно большая, а вес оборудования достигает 50 килограммов. Работу нужно выполнять с помощником.
• После извлечения насоса из источника внимательно рассматриваются все составляющие элементы оборудования.
• Проверяется отсутствие повреждений на корпусе, наличие загрязнений, нет ли очагов коррозии.
• Насос ненадолго запускается и прослушивается его работа, любой побочный звук может указывать на наличие неполадок.
• Вероятность возникновения поломок значительно снизить помогают периодический контроль работы агрегата и очистка его от грязи.
• Песок и ил на насосе указывают на необходимость раскачки скважины, иначе дальнейшее заиливание может стать причиной поломки насоса, что устранить вряд ли удастся.

Как отремонтировать водяной насос

Схема подсоединения водяного насоса для подачи воды в дом

Возможные причины поломок и методы их устранения указаны в таблице:

Причина поломки	Как ремонтировать
Питание на электромотор поступает, однако рабочее колесо стоит на месте
Заблокировано рабочее колесо, произошло окисление вала	При блокировке рабочего колеса посторонним предметом, необходимо его извлечь. Окисление, которое возникло при длительном простое, может спровоцировать блокировку вала. Вал необходимо провернуть рукой, перед этим снимается защитный кожух, или рабочее колесо
Не соответствуют паспортным данным параметры электрической сети	На вводе проверяются параметры электросети и подключение на колодке клеммы
Насос не включается и нет никаких звуков
Отсутствует напряжение питания или произошли нарушения в электрической цепи	Проверяются на вводе параметры напряжения, отсутствие повреждений электрических сетей и схема подключения насоса
Повредился плавкий предохранитель из-за работы электродвигателя с перегрузкой	Меняется повреждённый предохранитель, а отрицательные результаты указывают на повреждение обмотки двигателя
Насос во время работы издаёт несвойственный шум
Воздух попал в проточную часть, что, возможно, вызвано перегрузкой электродвигателя	Выпускается скопившийся воздух. Установить автоматический отводчик воздуха в верхней части обвязки насоса
Возникла кавитация в насосе, сопровождаемая вибрацией	Во всасывающем патрубке давление должно быть выше кавитационного запаса насоса не меньше, чем на 0,5 м.вод.ст
Образовался «сухой ход»	Отсутствие воды во всасывающем патрубке
Ниже высоты всасывания отметка уровня жидкости	Опустить насос или поднять уровень воды.Воду из нижнего резервуара насосом можно поднимать на высоту не выше пяти метров за счет разрежения, которое обычно возникает в рабочем колесе
Насос начал вибрировать
Повредился подшипник	Меняются и смазываются подшипники.
Не закреплён корпус насоса	На раме или фундаменте надежно закрепить насос. При этом должна четко выполняться инструкция по монтажу и соблюдаться требования проекта
Ниже паспортных напор или подача воды
В обратную сторону вращается рабочее колесо	Это может произойти с насосами, имеющими трёхфазное питание
Срабатывает во время пуска внешняя защита мотора
Возникли неполадки в электрической части	Проверяется наличие в клеммной коробке всех фаз. Проверяются все контакты предохранителя. Контролируется сопротивление фазы на заземление
Очень часто происходит срабатывание защиты двигателя
В помещении высокая температура	Температура в помещении не должна быть выше 40°C
Повредились подшипники	Заменить и смазать элементы

Как правильно составляется технологическая карта ремонта водяного насоса хорошо подсказывает видео в этой статье. Правильный уход, который требует водяной насос, ремонт устройства своевременный и качественный, продлит его эксплуатацию на долгие годы.

Признаки неисправности помпы

Существует всего шесть основных признаков «умирающей» помпы, по которым можно судить о том, что насос частично (и даже полностью) вышел из строя и подлежит замене. Так, к таким симптомам относится:

• Посторонние шумы. Зачастую частично неисправная водяная помпа системы охлаждения при работе издает «нездоровые» шумящие или «подвывающие» звуки. Они могут быть вызваны значительным износом подшипника и/или тем, что крыльчатка помпы при вращении касается ее корпуса. Это также возникает по причине частичного выхода подшипника из строя.
• Люфт шкива помпы. Он возникает по причине повреждения или естественного износа его подшипника вращения. Диагностику в данном случае можно провести достаточно просто, достаточно пошатать вал помпы из стороны в сторону пальцами. Есть люфт имеет место, то он будет хорошо ощущаться тактильно. Обратите внимание, что образование люфта приближает момент, когда сальник помпы будет негерметичен и будет пропускать охлаждающую жидкость.
• Появление течи. Так, антифриз может подтекать как из уплотнителя, так и из других мест, например, корпуса и крыльчатки. Тосол или антифриз в данном случае можно увидеть на корпусе помпы, месте ее крепления, некоторых элементах подкапотного пространства под помпой (зависит от конструкции конкретного автомобиля) или же просто на земле под автомобилем.
• Появление запаха антифриза. В частности, его можно будет ощутить не только в подкапотном пространстве (при открытии капота), но и в салоне, поскольку его испарения будут попадать в салон через систему вентиляции. Тосол имеет сладковатый запах, иногда с привкусом спирта.
• Несоосность крепления. В частности, в отношении к шестерням привода ГРМ, а также натяжным роликам. Это можно увидеть визуально, либо приложив какой-либо ровный предмет (например, линейку) в одной плоскости с роликами и помпой. В этом случае нередко возникает ситуация, когда подъедает ремень.
• Значительное повышение температуры двигателя. И не только двигателя, но и охлаждающей жидкости, о чем будет свидетельствовать сигнальная лампа на приборной панели. В критических случаях возникает банальное закипание тосола, и из радиатора будет идти пар. Однако такая является критичной и при ее возникновении пользоваться автомобилем запрещено!

При появлении хотя бы одного из перечисленных выше признаков неисправности водяной помпы автомобиля необходимо выполнить дополнительную диагностику, как помпы, так и неисправностей системы охлаждения. Когда проявились первые признаки умирающей помпы ехать еще можно, но как долго, неизвестно, и лучше не испытывать судьбу. В одних случаях машина может протянуть 500. 1000 километров, а в других не проедет и сотни. В любом случае с системой охлаждения шутки плохи, и нужно выполнять ее диагностику и ремонт вовремя и в полном объеме.

В зависимости от марки и качества водяной помпы системы охлаждения регламентом предписывается ее замена приблизительно через 60 тысяч километров пробега (зависит в каждом конкретном случае, и предписывается автопроизводителем, соответствующую информацию можно найти в мануале).

Причины неисправности помпы

Какие возможные причины неисправности помпы? Этот вопрос интересует не только начинающих, но и достаточно опытных автолюбителей. Далее приведены основные причины, от наиболее распространенных и часто встречающихся до «экзотических». Среди них:

• Неисправный подшипник. Этот узел изнашивается по естественным причинам по мере его эксплуатации. Однако ускоренный износ возможен вследствие дополнительных негативных факторов. Таковым, например, является неправильная (более сильная) натяжка ремня, из-за чего на подшипник оказывается большее усилие. Другая причина значительного износа — попадание антифриза на трущиеся пары вследствие разгерметизации прокладки и подтеков охлаждающей жидкости.
• Нарушение уплотнения. У помпы есть два уплотнения — сальник и резиновая манжета. И именно сальник (прокладка) чаще всего выходит из строя. Происходит это по двум причинам — естественный износ (дубление резины) и использование некачественного дешевого антифриза без соответствующих щадящих присадок, а то и вовсе воды. В долгосрочной перспективе эти жидкости «съедают» прокладку, она начинает подтекать, что приводит, во-первых, к снижению уровня охлаждающей жидкости в системе, а во-вторых, попаданию антифриза или воды в подшипник, вымывания из него смазки и описанным выше неприятностям.
• Несоосность крепления. Это возможно по двум причинам — неправильная установка и заводской брак. Однако неправильная установка — явление достаточно редкое, поскольку на корпусе имеются уже готовые крепежные отверстия, мимо которых очень трудно промахнуться. Другая причина — неравномерное прилегание к блоку двигателя (вследствие грязных, ржавых или искривленных привалочных поверхностей). А вот, к сожалению, заводской брак, особенно у бюджетных помп, — явление не такое уж и редкое. Нарушение соосности приводит к тому, что шкив вращается с перекосом, что, в свою очередь, приводит к ускоренному износу нагруженной части ремня, а также износу подшипника. В самых критических случаях возможен обрыв ремня и возникновение столкновения клапанов и поршней. Иногда несоосность возникает в результате попадания машины в ДТП, в результате которого произошло смещение отдельных элементов кузова и/или двигателя.

Зачастую снижение производительности помпы, и соответственно, снижение давления в системе охлаждения наблюдается после применения герметика, используемого для устранения течи радиатора. Так, его состав смешивается с охлаждающей жидкостью и забивает соты (каналы) радиатора, а также налипает на крыльчатку помпы. Если такая ситуация случилась, то необходимо сливать антифриз, демонтировать помпу, после чего выполнять промывку системы охлаждения при помощи специальных или подручных средств.

Возможные причины неисправностей скважинного насоса

Для того чтобы не только обнаружить поломку если помпа не включается/не качает воду, но и предотвратить необходимость проведения ремонта скважинного насоса, стоит знать все причины, которые могут привести к выходу из строя глубинного агрегата. Причинами могут стать:

Технические характеристики скважинных погружных насосов

• Работа перекачивающего воду оборудования на сухом ходу. Часто это случается, если уровень воды в скважине упал критически, и это не было замечено своевременно.
• Покупка и применение чересчур мощного насоса, который забирает не успевающую поступать в скважину воду. Таким образом, вместе с жидкостью помпа качает ил, песок и глину. А, как известно, песок способен серьезно повредить любую крыльчатку насоса, даже сделанную из прочного чугуна.
• Непостоянство электрической сети. Если для вашего региона присущи постоянные скачки напряжения, то лучше установить стабилизатор и застраховать себя от поломки дорогостоящего электрического оборудования.
• Неисправная работа гидроаккумулятора или обратного клапана, которые в свою очередь, ведут к поломке насоса. После этого устройство не включается.
• И самой банальной причиной, по которой насос может потребовать ремонта — это естественный износ рабочих узлов.

Важно: если вы никогда не сталкивались с ремонтом сложного насосного оборудования или не имеете необходимого набора инструментов, лучше неисправный агрегат сдать на ремонт профессионалам.

Как определить неисправность помпы

Проверить водяную помпу двигателя автомобиля на наличие неисправности достаточно просто. Самый простой метод — попробовать на ощупь, если на валу насоса люфт или его нет. Для этого достаточно взяться пальцами за вал помпы и подергать его из стороны в сторону в направлении, перпендикулярном самому валу (то есть, поперек). Если подшипник в порядке, то люфта быть не должно. Если же даже небольшой люфт имеет место, значит, помпу нужно менять.

Однако более тщательная проверка без снятия помпы выполняется по следующему алгоритму:

• Прогреть двигатель до рабочей температуры. То есть, чтобы температура охлаждающей жидкости была в районе +90°С.
• При работающем двигателе рукой пережать толстый патрубок с охлаждающей жидкостью, который идет от радиатора.
• Если помпа исправна, то в нем должно ощущаться давление. Если же давления нет или оно пульсирующее, то это означает, что помпа частично или полностью вышла из строя. Скорее всего провернулась крыльчатка помпы.

Насос охлаждающей воды (CWP) для газовых

• Компрессоры
• Электродвигатели и приводы
• Выездные услуги
• Газовые турбины
• Общие механические услуги
• Услуги генератора
• Насосные услуги
• Паровые турбины

Услуги статического оборудования

• Автоматизированные услуги по наплавке сварных швов
• Ремонтные работы
• Оффшорные услуги
• Проекты масштаба завода
• Услуги башни
• Оборотные услуги
• Безопасность
• Глобальные ресурсы и возможности
• Лицензирование технологии Sulzer GTC
• Технологии очистки промышленных сточных вод

Технологические услуги

• Проверка процесса
• Исследования и концептуальные проекты
• Испытательные установки

Запасные части

• Баланс завода
• Разобрать механизм с целью понять, как это работает
• Производство катушек
• Онлайн заказ катушки
• Детали газовых турбин
• Части паровой турбины
• Детали компрессора
• Оригинальные запчасти
• Сервисные комплекты для насосов и мешалок
• Запчасти для мешалок SALOMIX™

Сервисные центры

Услуги по воде, сточным водам и продуктам обезвоживания

• Сервисные центры водоснабжения, водоотведения и водоотведения
• Сервис насосов для воды и сточных вод
• Тестирование воды и сточных вод
• Сервис для миксеров и мешалок
• Сервис турбокомпрессоров и аэраторов
• Услуга по обезвоживанию в строительстве
• Запасные части и комплекты для сточных вод и продуктов обезвоживания

Подготовка

• АБСЕЛЬ обучение
• Sulzer Academy для насосов и систем

Тестирование

Цифровые решения

• СИНЯЯ КОРОБКА™
• ДОКУМЕНТАЦИЯ™
• НасосыОнлайн услуги
• Решение для мониторинга состояния Sulzer Sense
• Программные решения для управления и мониторинга

Инструменты выбора Sulzer

• Онлайн-инструмент для настройки насосов Sulzer Select
• Инструмент выбора насосов для воды и сточных вод ABSEL

Карьера

Высокопроизводительный насос охлаждающей воды для угольных и мазутных электростанций

Насосы охлаждающей воды (CWP) подают пресную воду для охлаждения отработанного пара в конденсаторе и перекачивают его обратно во влажную градирню или на выход открытой системы охлаждения. Главной характеристикой CWP является их высокая текучесть. На газовых электростанциях с комбинированным циклом среднего и большого размера CWP представляют собой вертикальные колонны. В малых энергетических установках УВП также может быть горизонтального типа с осевым разъемом.

Sulzer обеспечивает следующие вертикальные и горизонтальные осевые сплит-насосы в качестве насосов охлаждающей воды для газовых электростанций с комбинированным циклом растения:

	SJT/SJM CWP	ТСД	СЖМ
Вместимость	До 80 000 м 3 /ч / 349 000 галлонов США в минуту	До 62 000 м 3 /ч / 270 000 галлонов США в минуту	До 58 000 м 3 /ч / 250 000 галлонов США в минуту
Головки	До 38 м / 125 футов	До 110 м на ступень / 350 футов	До 30 м на ступень / 1000 футов
Давление	До 6 бар / 125 фунтов на кв. дюйм	До 64 бар / 930 фунтов на кв. дюйм	До 18 бар / 260 фунтов на кв. дюйм
Температура	До 50°C / 122°F	До 50°C / 122°F	До 50°C / 122°F

	поверхностный слой	ЗПП
Вместимость	До 16 000 м 3 /ч / 70 000 галлонов США в минуту	До 30 000 м 3 /ч / 132 000 галлонов США в минуту
Головки	До 260 м / 850 футов	До 160 м / 525 футов
Давление	До 34 бар / 490 фунтов на кв. дюйм	До 25 бар / 362 фунтов на кв. дюйм
Температура	До 140°C / 280°F	До 120°C / 250°F

Продукты

• Вертикальный смешанный насос SJM

  Насос SJM представляет собой вертикальный, одно- или двухступенчатый чашечный диффузор со смешанным потоком и обычно используется везде, где необходимо перекачивать жидкость вверх при умеренном давлении из открытых емкостей с жидкостью.

• Вертикальный турбинный насос SJT Насосы

  SJT обычно используются всякий раз, когда жидкость необходимо перекачивать вверх из-под грунтовых вод (насосы для глубинных скважин), искусственных подземных хранилищ (каверн) или открытых водоемов. Полностью обновленная гидравлическая и механическая конструкции делают SJT высокоэффективным, экономичным и не требующим особого обслуживания.

• Вертикальный насос охлаждающей воды SJT/SJM CWP

  SJT/SJM CWP — это вертикальные насосы с большим расходом, «разрабатываемые на заказ» для нужд промышленной перекачки и конструкции отстойника, с полуоткрытыми или закрытыми литыми рабочими колесами, диаметр рабочего колеса которых начинается от 650 мм (26 дюймов), и nq 75 (Ns 3’870).

• Насос двойного всасывания с осевым разъемом корпуса SMD

  Водяные насосы SMD доступны как в стандартной комплектации, так и в конфигурациях, отвечающих требованиям различных систем водоснабжения. Обладая лучшей в своем классе гидравлической конструкцией, насосы SMD могут решать сложные задачи при работе с сырой, чистой, морской и солоноватой водой. Насосы для чистой воды имеют сертификаты ACS и NSF 61 для питьевой воды.

• Одноступенчатый центробежный насос двойного всасывания ZPP с осевым разъемом

  Одноступенчатые центробежные насосы двойного всасывания ZPP с осевым разъемом корпуса используются для требовательных промышленных применений с высокой производительностью, чтобы обеспечить надежность процесса, высокую эффективность и низкие эксплуатационные расходы

Вас также может заинтересовать

Услуги вращающегося оборудования

Зульцер Селект

Добавьте ключевые слова

Свяжитесь с нами

Насос охлаждающей воды

Насосы охлаждающей воды используются для снабжения теплообменников охлаждающей водой. Их расход варьируется в зависимости от рассеиваемого теплового потока. Необходимая головка определяется типом системы охлаждения.

Различают процессы влажного охлаждения и сухого охлаждения .

Диапазон напора и расхода

Требуемый напор для работы с пресной водой обычно находится в пределах от 5 до 15 м. В градирнях они могут достигать высоты от 20 до 35 м.

Расход зависит от процесса охлаждения, характеристик теплообменника и от того, будет ли насос установлен на электростанции, работающей на ископаемом топливе, или на атомной электростанции.

Базовые значения

• Охлаждение пресной водой (см. Влажное охлаждение ):
  электростанция, работающая на ископаемом топливе 100–120 м ³ / МВт
  атомная электростанция 140–160 м ³ / МВт
• Косвенное охлаждение воздухом (см. Сухое охлаждение ):
  электростанция, работающая на ископаемом топливе 80 — 100 м ³ /МВт
  атомная электростанция 120 -140 м ³ /МВт

Типы крыльчаток

Требуемый диапазон напоров от 5 до 35 м покрывается тремя типами крыльчаток 9015 1 1035

• Диапазон напора для каждого типа рабочего колеса
• Обычно используются осевые пропеллеры длиной до 10 м ( удельная скорость нс > 150 об/мин)
• От 10 до 25 м могут использоваться пропеллеры со смешанным потоком (100 об/мин < нс < 150 об/мин)
• От 10 до 40 м используются диагональные рабочие колеса (рабочие колеса со смешанным потоком) (70 об/мин < ns < 150 об/мин)

Естественно, все три типа также могут быть установлены в многоступенчатые насосы , что расширит диапазон напора. Однако многоступенчатая конструкция всегда будет более затратной. Он выбирается только в том случае, если такой 9Насос типа 0151 необходим для контроля расхода.

Тип насоса

Насосы охлаждающей воды обычно представляют собой насосы с вертикальным валом с трубчатым корпусом или насосы со спиральным корпусом , полностью изготовленные из металлических материалов .

См. рис. 1 до 4 Насос охлаждающей воды

Реже погружные насосы также используются в качестве насосов охлаждающей воды, например. грамм. со смешанным рабочим колесом (см. Рабочее колесо ) . См. рис. 5 Насос охлаждающей воды

Из экономических соображений бетонные корпуса также выбираются для насосов со спиральным корпусом от DN 1200 до DN 1400 (см.  Номинальный диаметр ) и для насосов с трубчатым корпусом примерно до DN 2000. В этом случае , спиральный или трубчатый корпус насоса (см. Корпус насоса ) частично или полностью изготовлен из бетона. См. рис. 6, 7 Насос охлаждающей воды

Для насосов с трубчатым корпусом подходят следующие типы рабочих колес:

• Смешанное рабочее колесо См. рис. 1 Насос охлаждающей воды
• Смешанный воздушный винт См. рис. 2 Насос охлаждающей воды
• Осевой крыльчатое колесо См. рис. 3 Насос охлаждающей воды для типов импеллера 2
• 4 насосы с корпусом:
  • Гребной винт смешанного типа
  • Рабочее колесо смешанного потока, см. рис. 4 Насос охлаждающей воды

  На борту судов (см. Морские насосы ) радиальные рабочие колеса (см. Насос двустороннего всасывания ). См. рис. 8 Насос охлаждающей воды

  Регулирование с обратной связью В некоторых случаях необходимо управлять насосом охлаждающей воды, чтобы он реагировал на изменения, происходящие в процессе охлаждения.

  Основания для управления насосом охлаждающей воды:

  • Регулировка расхода при постоянном напоре в соответствии с изменяющимися условиями в теплообменнике (например, частичная нагрузка турбины)
  • Регулировка напора при постоянном расходе, если напор насоса колеблется в зависимости от уровня воды на стороне всасывания или при переключении режима работы с пресной воды на работу градирни
  • Если после отказа насоса остальные насосы должны перекачивать 100 % потока охлаждающей воды

  Насосами охлаждающей воды можно управлять различными способами:

  Дроссельный Клапан ) на линии нагнетания (см. Насосная система ) увеличивает напор системы и снижает скорость потока.

• Существуют ограничения для этого типа управления, так как для конкретных скоростей ns > 100 об/мин насоса потребляемая мощность увеличивается с уменьшением расхода и может превышать доступную мощность двигателя.
• Кроме того, поток будет отделяться от лопастей при определенных условиях низкого расхода (см. Рабочие характеристики ), и насосы будут работать с перебоями (см. Плавный ход ), чего следует обязательно избегать при непрерывной работе.
• Из методов управления, описанных в этом разделе, дросселирование приводит к наибольшим потерям. Его использование обычно ограничивается очень маленькими единицами. Дросселирование не является обычным явлением на современных электростанциях.

Регулятор скорости

• Регулятор скорости используется для регулировки скорости вращения насоса. В результате напор, расход и потребляемая мощность насоса регулируются в соответствии с законами подобия. Однако чем больше статическая составляющая (HS,0) головки системы (HS) (см. Характеристическая кривая системы ), тем больше рабочая точка отклоняется от своего оптимального значения при пониженной скорости. Другими словами, он смещается в сторону работы с малым расходом и, следовательно, в сторону точки отсечки. См. рис. 4 Регулирование с обратной связью
• Скорость регулируется напрямую или с помощью редуктора модуляции скорости. В качестве приводов часто выбирают трехфазные двигатели. Двигатели постоянного тока , как правило, не подходят из-за большой потребляемой мощности насоса , необходимой для насосов охлаждающей воды.
• В последнее время стали популярны двигатели с преобразователем частоты , в том числе для больших номиналов.
• Тиристоры  используются для электрического регулирования скорости трехфазных двигателей больших номиналов.

Регулятор шага лопастей рабочего колеса

• Этот тип регулятора подходит для насосов с осевыми и смешанными гребными винтами. Лопасти рабочего колеса регулируются во время работы насоса.
• Характеристические кривые Таблица выбора таких насосов со всеми возможными углами регулировки обычно показывает эллиптические кривые эффективности с почти горизонтальными
  главные оси. См. рис. 9 Насос охлаждающей воды
• Это оптимальный тип управления в тех случаях, когда требуются большие изменения расхода при относительно небольших изменениях напора и почти постоянный КПД .

Управление предварительным завихрением

• Этот тип управления используется для насосов с рабочим колесом смешанного потока. На поток перед рабочим колесом влияет предварительная закрутка. Расход увеличивается за счет предварительного закручивания в том же направлении, что и крыльчатка, или уменьшается за счет предварительного закручивания в противоположном направлении. Это осуществляется стационарной лопаточной решеткой с регулируемым углом наклона, установленной перед рабочим колесом. См. рис. 1 Насос охлаждающей воды
• Диаграмма выбора таких насосов со всеми возможными углами предварительного завихрения обычно показывает эллиптические кривые эффективности. Главные оси проходят (примерно) параллельно кривой характеристики насоса. В этом отношении они отличаются от эллипсов регулятор шага лопастей рабочего колеса , главные оси которого проходят почти горизонтально. См. рис. 10 Насос охлаждающей воды
• Это предпочтительный тип управления в тех случаях, когда требуются относительно небольшие изменения расхода при больших колебаниях напора и оптимальная эффективность насоса.

Выбор помпы для ПК с водяным охлаждением

Добро пожаловать в серию компонентов. Мы надеемся помочь строителям, как новым, так и опытным, понять их варианты, когда дело доходит до компонентов в их нестандартных водяных контурах. Сегодня мы рассмотрим бьющееся сердце любого нестандартного контура водяного охлаждения — насос.



В предыдущих статьях мы упоминали, что любое охлаждение — это просто перемещение тепла из одного места в другое. Насос в контуре водяного охлаждения — это то, что позволяет отводить тепло от компонентов вашего ПК к радиатору, где оно передается наружному воздуху. Без протока хладагента водяная система охлаждения не работает.

Так как же решить, какой насос подходит для ваших нужд?



Выбор насоса

Давайте рассмотрим различные моменты, которые следует учитывать.



Размер

Может ли насос поместиться в имеющемся пространстве? Насосы водяного охлаждения ПК бывают самых разных размеров и форм, поэтому необходимо учитывать их монтаж и размещение.

Помните об ограничениях на ориентацию насоса. Некоторые из них могут быть установлены в любом направлении или под любым углом, но некоторые из них ограничены своей конструкцией. Убедитесь, что ваши планы учитывают не только размер насоса, но и его правильную ориентацию.



Напор

Напор, часто называемый просто напором, представляет собой измерение давления, подаваемого на выходе из насоса, и измеряется в метрах. Метры относятся к тому, как высоко насос может поднять воду в вертикальной трубе.



Напор — это способность перемещать воду, измеряемая по вертикали.



Несмотря на то, что скорость потока является ключевым показателем при охлаждении, именно напор насоса обеспечивает эту скорость потока по отношению к сопротивлению. Значение напора возрастает с ограничением контура водяного охлаждения. Чем более ограничена ваша петля, тем более высокий напор необходим для того, чтобы вода текла через нее с заданной скоростью.

Ограничение в цикле определяется компонентами в нем. Водоблоки, радиаторы, фильтры, расходомеры и даже количество используемых трубок — все это влияет на общее ограничение контура водяного охлаждения.

Некоторые компоненты имеют более строгие ограничения, чем другие. Водоблоки являются одними из самых ограничивающих частей контура водяного охлаждения. Добавление водяных блоков в вашу петлю быстро увеличит общее ограничение.

Хотя можно рассчитать точное ограничение в вашей петле с помощью правильных инструментов, обычно в этом нет необходимости. Обычно достаточно общего представления об ограничении вашего цикла, чтобы принять решение о насосе.



Скорость потока

Как следует из названия, скорость потока определяет, насколько быстро насос будет перемещать жидкость. Скорость потока обычно измеряется в литрах в час (л/ч), а числа, которые вы увидите в списке, представляют собой максимальное количество без каких-либо ограничений. Фактическая скорость потока после завершения работы контура водяного охлаждения всегда будет ниже расчетной для насоса.

Для среднего контура водяного охлаждения требуется минимальная скорость потока 120 литров в час. Более низкие ставки все равно будут прохладными, но не такими эффективными.



Регулятор скорости

Скоростью насоса, как и вентилятора, можно управлять несколькими способами. Также, как и у вентиляторов (и почти у всех низковольтных двигателей постоянного тока), у насосов есть напряжение останова — минимальное напряжение, необходимое для вращения двигателя. Из-за этого насосы с ШИМ-управлением могут достигать более низких скоростей, чем насосы с управлением напряжением.

Регулятор напряжения  – Доступны два типа насосов, управляемых напряжением.

Первый тип не имеет элементов управления на самом насосе и зависит от регулировки внешнего напряжения с помощью чего-то вроде контроллера вентилятора.

Второй имеет собственный регулятор напряжения на самом насосе.



На задней стороне насоса D5Vari имеется ручное управление скоростью.



ШИМ – Насосы с ШИМ-регулированием скорости будут иметь два разъема: один для питания и один для сигнала управления ШИМ.

Управляются извне через ШИМ-соединение. Это часто встречается на материнской плате, но ими можно управлять и через внешний ШИМ-регулятор скорости.



Подключение питания

Наиболее распространенным разъемом питания, используемым в насосах водяного охлаждения для ПК, является старый 4-контактный разъем (Molex). Поскольку почти все основные водяные насосы используют 12-вольтовые двигатели постоянного тока, они обычно имеют только два контакта.

Питание SATA также доступно для некоторых водяных насосов. Хотя разъем питания SATA не может обеспечить такой же ток, как 4-контактный разъем Molex, он может выдерживать до 4,5 ампер — более чем достаточно для всех насосов, кроме самых энергоемких.

Если конкретная помпа подходит для ваших нужд, но имеет неподходящий разъем питания для вашей системы, адаптеры между двумя типами питания легко доступны и совершенно безопасны в использовании.



Насосы будут питаться от 3-контактного разъема вентиляторного типа, питания SATA или 4-контактного разъема Molex.

Тип насоса

D5

ARGIL ARGULE SARIT PRODES PRODES PRODENTIAN PREDIIIAN, а также наиболее популярная форма водяной насосы в PC, и DALIIIANS, а также популярная форма водяной насосы в PC COOL -HOLIIIAN, и Supply Ploid Pligiiiiiiiiiiiiiiiiiiфиль222, а также популярная форма Water Pligiian, а также самая популярная водяная насоса.

Благодаря двигателю со сферической крыльчаткой, рассчитанному на 50 000 часов работы, насос D5 обеспечивает исключительную долговечность. Это семь часов в день в течение семнадцати лет. По этой причине D5 находит применение в промышленных приложениях.

Доступно несколько вариантов D5.



Обратите внимание, что для достижения максимальной производительности D5 Strong требуется 24 вольта. Все остальные насосы D5 являются стандартными 12-вольтовыми насосами.



Аксессуары D5

Как самый популярный насос в этой области, многие производители предлагают аксессуары для D5. Насадки для насосов, крышки и крепления доступны в различных формах и цветах.





Аксессуары для насосов D5 включают одинарные и двойные крышки, крепления и крышки.



DDC



Уступая только D5, насос DDC широко используется в системах водяного охлаждения ПК. Предлагая такую ​​же исключительную долговечность, как и D5, благодаря двигателю со сферическим рабочим колесом, насос DDC более компактен и обеспечивает более высокое давление напора.

Расход меньше D5, а уровень шума может быть выше в зависимости от конкретных обстоятельств. Более низкая скорость потока может привести к тому, что ваши температуры будут немного выше в зависимости от остальных компонентов вашего водяного охлаждения.

В отличие от D5, насос DDC охлаждается окружающим воздухом, поэтому должен быть обеспечен достаточный поток воздуха.

Доступны четыре основных варианта DDC.





Аксессуары DDC

Популярность помпы DDC возросла с появлением ПК малого форм-фактора, и для нее также доступно множество аксессуаров, включая верхние части, крышки и крепления. Некоторые из крышек также могут использоваться в качестве радиаторов.





Аксессуары для насоса DDC: комплект крышки/радиатора, верхняя часть для двух насосов и универсальное крепление.



Серия Aquastream от Aquacomputer

Aquacomputer предлагает серию насосов под названием Aquastream. Эти насосы производятся компанией Eheim, а комплект электроники, поставляемый с ними, добавляется компанией Aquacomputer и делает их отдельной категорией.

Четыре помпы в серии Aquastream идентифицируются по названиям: Standard, Advanced, Ultra и Ultimate. Механически идентичные, каждый предлагает одинаковый профиль производительности.





Единственная физическая разница между любой серией и версией Ultimate. В то время как другие питаются от 4-контактного разъема Molex, версия Ultimate помпы Aquastream питается от SATA и оснащена OLED-экраном для мониторинга и управления.

Каждый насос в линейке Aquastream предназначен для взаимодействия с программным обеспечением Aquasuite от Aquacomputer. Основное различие каждой модели заключается в том, сколько функций программного обеспечения она может использовать.





Как видно из диаграммы программного обеспечения, версии Ultra и Ultimate могут в полной мере использовать преимущества программного обеспечения. Преимуществом версии Ultimate является разъем питания SATA и внешнее управление через OLED-интерфейс.



Другие

Также доступны другие насосы, в зависимости от ваших потребностей.



Phobya предлагает три различных уровня производительности в своей компактной серии DC12.



Серия Alphacool DC-LT — это самые маленькие насосы, доступные в настоящее время, и они являются собственностью комбинированных блоков насоса/блока Alphacool и некоторых их резервуаров.



XSPC имеет свои насосы X4 и X20, каждый из которых предназначен для работы с определенными комбинированными блоками XSPC насос/резервуар.



Итог

При покупке нового насоса для индивидуального водяного контура необходимо учитывать множество факторов. Мы надеемся, что это руководство помогло вам принять решение. Сделайте свой выбор, исходя из ваших потребностей, имеющегося пространства и вашего бюджета. Что бы это ни было, для вас есть насос.



HT LT Насосы охлаждения

• СОРТИРОВАТЬ ПО:
• По умолчанию

Показаны 1 — 24 из 33 товаров

ПОКАЗАТЬ ФИЛЬТРЫ

Тип насоса

• Центробежный
• Самовсасывающая центробежная
• Разъемный корпус
• Вертикальный встроенный центробежный насос

Максимальная скорость потока

• 0-2M³H
• 2.1M³H до 50M³H
• от 51M³H до 150M³H
• от 151 м³ ч до 300 м³ ч
• 301M³H до 500M³H
• 501M³H до 750M³H
• 751M³H до 1000M³H
• от 1001 м3ч до 2000м3ч
• 2001M³H до 3000M³H
• 3001M³H +

Макс Голова

• от 0,3 до 10 мес.
• 11–30 мес.
• от 31 м до 50 м
• от 51 м до 150 м
• от 151 м до 300 м
• от 300 м до 550 м
• 550 млн+

Материалы насоса

• AISI304
• AISI316
• АИСИ316Л
• Бронза
• Чугун
• Литая сталь
• Ковкий чугун
• Дуплекс
• Ниалюминиевая бронза
• Супердуплекс

Максимальная температура

• До 90°C
• от 91°C до 170°C
• от 171°C до 300°C
• 301°С+

Максимальная вязкость

• от 0 до 100 сСт
• от 101 до 300 сСт
• от 301 до 500 сСт
• 501 сСт до 1500 сСт
• 1501 сСт до 5000 сСт
• от 5 001 до 20 000 сСт
• от 20 001 до 30 000 сСт
• от 30 001 до 60 000 сСт
• 60 000 сСт +

Макс. сплошной проход

• 0 мм
• от 1 мм до 10 мм
• от 11 до 30 мм
• от 31 мм до 50 мм
• от 51 мм до 120 мм

Самовсасывание

Водить машину

• Электрический ток переменного тока
• Двигатель
• Голый вал

Бренды

• Северный хребет

СБРОС ФИЛЬТРЫ

ПРИМЕРЫ

Тип насоса — центробежный, вертикальный встроенный центробежный

Макс. расход — 200 м³ч

Макс. напор — 100М

Тип насоса — Самовсасывающий центробежный

Макс. расход — 200 м³ч

Макс. напор — 100 м

Материалы насоса — 0 SI

Тип насоса — центробежный, вертикальный встроенный центробежный

Макс. расход — 500 м³ч

Макс. напор — 95 м

Насос Тип — Самовсасывающий центробежный

Макс. расход — 500 м³ч

Макс. напор — 95 м

Материалы насоса — AISI304

Тип насоса — центробежный, вертикальный встроенный центробежный

Макс. расход — 800 м³ч

Макс. напор — 95 м

Тип насоса — Самовсасывающий центробежный

Макс. расход — 800M³H

Максимальный напор — 95M

Материалы насоса — AISI304

Тип насоса — центробежный, вертикальный встроенный центробежный

Макс. расход — 1400 м³ч

Макс. напор — 100 м

Тип насоса — Самовсасывающий центробежный

Макс. расход — 1400 м³ч

Макс. напор — 100 м

Материалы насоса — AISI304

Тип насоса — Центробежный

Макс. расход — 600 м³ч

Макс. напор — 100 м

Материалы насоса — AISI1304

Тип насоса — Центробежный

Макс. расход — 500 м³ч

Макс. напор — 100 м

Материалы насоса —

4

Тип насоса — Самовсасывающий центробежный

Максимальный расход — 600 м³ч

Макс.

Тип насоса — Самовсасывающий центробежный

Макс. расход — 500 м³ч

Макс. напор — 100 м

Материалы насоса — 0 SI

Тип насоса — Центробежный

Макс. расход — 600 м³ч

Макс. напор — 100 м

Материалы насоса — AISI304

Тип насоса — Самовсасывающий центробежный

Макс. расход — 600 м3ч

Макс. напор — 100 м

Материалы насоса — 0 SI

Тип насоса — Центробежный

Макс. расход — 1500 м³ч

Максимальный напор — 100 м

Материалы насоса — AISI304

Тип насоса — Самовсасывающий центробежный

Макс. расход — 1500 м³ч

Макс. напор — 100 м

Тип насоса — разъемный корпус

Макс. расход — 6000 м³ч

Макс. напор — 180 м

Материалы насоса — AISI304

Тип насоса — Самовсасывающий центробежный

Макс. расход — 6000 м³ч

Макс. напор — 180 м

Тип насоса — Самовсасывающий центробежный

Макс. расход — 45 м³ч

Макс. напор — 16 м

Материалы насоса — AISI316

Тип насоса — Самовсасывающий центробежный

Макс. расход — 45 м³ч

Макс. напор — 30 м

Материалы насоса — AISI1313

Тип насоса — Самовсасывающий центробежный

Макс. расход — 50 м³ч

Макс. напор — 45 м

Материалы насоса — AISI1313

Тип насоса — Самовсасывающий центробежный

Макс. расход — 90 м³ч

Макс. напор — 28 м

Материалы насоса — AISI316

Тип насоса — Самовсасывающий центробежный

Макс. расход — 120 м³ч

Макс.

Тип насоса — самовсасывающий центробежный

Макс. расход — 120 м³ч

Макс. напор — 56 м

Материалы насоса — AISI316

• СОРТИРОВАТЬ ПО:
• По умолчанию

Показаны 1 — 24 из 33 товаров

ПРИМЕРЫ

Насосы градирни

– компания Whaley Products, Incorporated

Skip to Content

777

70004

70004

. градирни на своем объекте в Северном Техасе в Беркбернетте, штат Техас. Кроме того, компания Whaley проектирует и изготавливает системы резервуаров насосов градирен и резервуаров насосов охлажденной воды. WPI может предоставить вам насос для обеспечения вашего процесса или приложения. Мы можем помочь вам определить размер насоса в соответствии с вашими требованиями. При определении размера насоса необходимо тщательно изучить расход, высоту подъема/расхода в футах, потери в линии, потери давления в технологическом оборудовании и потери давления в любых используемых интегрированных теплообменниках. Свяжитесь с опытным инженером по насосам градирен сегодня.

Нажмите на картинку ниже, чтобы использовать калькулятор TDH насоса градирни WPI.

Нажмите Название насоса, чтобы просмотреть блок-схему насоса или запросить коммерческое предложение. Пожалуйста, включите в электронное письмо требования для внутреннего или наружного применения и требования к напряжению. Если неизвестно, мы можем помочь вам найти то, что вам нужно. Свяжитесь с нами.

Башня тонн	Расход: галлонов в минуту	Стандартная головка 60’ TDH (26psi)	Средний напор 100’ TDH (43psi)	Высокий напор 150’ TDH (65psi)
10 тонн	30 гал/мин	1,0 л.с., WP11, 4,88″ Запросить предложение	2,0 л.с., WP126, 5,63″ Запросить предложение	5,0 л.с., WP50, 6,00″ Запрос котировки
15 тонн	45 гал/мин	1,5 л. с., WP126, 5,25″ Запросить предложение	3,0 л.с., WP125, 5,63″ Запросить предложение	5,0 л.с., WP50, 6,13″ Запросить предложение
20 тонн	60 гал/мин	2,0 л.с., WP16, 4,75″ Запросить предложение	3,0 л.с., WP16, 5,25″ Запросить предложение	5,0 л.с., WP50, 6,13″ Запросить предложение
25 тонн	75 гал/мин	2,0 л.с., WP16, 4,88″ Запросить предложение	3,0 л.с., WP16, 5,50″ Запросить предложение	7,5 л.с., WP50, 6,50″ Запросить предложение
30 тонн	90 гал/мин	3,0 л. с., WP17, 4,75″ Запросить предложение	5,0 л.с., WP17, 5,38″ Запросить предложение	7,5 л.с., WP52, 6,00″ Запросить предложение
40 тонн	120 гал/мин	3,0 л.с., WP17, 4,75″ Запросить предложение	5,0 л.с., WP17, 5,38″ Запросить предложение	7,5 л.с., WP52, 6,00″ Запросить предложение
50 тонн	150 гал/мин	5,0 л.с., WP17, 5,25″ Запросить предложение	7,5 л.с., WP17, 5,50″ Запросить предложение	10 л.с., WP52, 6,25″ Запросить предложение
60 тонн	180 гал/мин	5,0 л. с., WP15, 4,75″ Запросить предложение	10 л.с., WP15, 5,38″ Запросить предложение	15 л.с., WP54F, 6,25″ Запросить предложение
75 тонн	225 гал/мин	7,5 л.с., WP15, 4,88″ Запросить предложение	10 л.с., WP15, 5,50″ Запросить предложение	15 л.с., WP54F, 6,25″ Запросить предложение
100 тонн	300 гал/мин	10 л.с., WP15, 5,25″ Запросить предложение	15 л.с., WP56F, 5,50″ Запросить предложение	20 л.с., WP55F, 6,38″ Запросить предложение
125 тонн	375 галлонов в минуту	10 л. с., WP56F, 5,00″ Запросить предложение	15 л.с., WP56F, 5,50″ Запросить предложение	25 л.с., WP56F, 6,25″ Запросить предложение
150 тонн	450 гал/мин	15 л.с., WP56F, 5,25″ Запросить предложение	20 л.с., WP56F, 5,75″ Запросить предложение	25 л.с., WP56F, 6,38″ Запросить предложение
200 тонн	600 гал/мин	20 л.с., WP57, 5,50″ Запросить предложение	25 л.с., WP57, 5,75″ Запросить предложение	30 л.с., WP57, 6,50″ Запросить предложение
250 тонн	750 галлонов в минуту	20 л. с., WP57, 5,50″ Запросить предложение	30 л.с., WP57, 6,13″ Запросить предложение	40 л.с., WP57, 6,75″ Запросить предложение
300 тонн	900 гал/мин	20 л.с., WP96, 8,90″ Запросить предложение	40 л.с., WP57, 6,75″ Запросить предложение	50 л.с., WP59, 6,63″* Запросить предложение
375 тонн	1125 гал/мин	25 л.с., WP96, 9,38″ Запросить предложение	50 л.с., WP59, 6,25″ Запросить предложение	60 л.с., WP59, 6,75″* Запросить предложение
400 тонн	1200 гал/мин	25 л. с., WP96, 9,38″ Запросить предложение	50 л.с., WP59, 6,25″ Запросить предложение	60 л.с., WP59, 6,75″* Запросить предложение
500 тонн	1500 галлонов в минуту	30 л.с., WP96, 10,0″ Запросить предложение	50 л.с., WP97, 11,0″ Запросить предложение	75 л.с., WP105, 7,50″ Запросить предложение



ITT Bell & Gossett

Насосы Scot

Аксессуары для насосов

Всасывающие диффузоры

Клапаны тройного назначения

Системы охлаждения двигателей насосов

(541) 496-9678

rusales@romtec. com

Насосы являются жизненно важными компонентами каждой насосной станции, которую Romtec Utilities проектирует, проектирует и производит, и в наших системах используются все типы насосов для всех областей применения. Одним из заметных различий в конструкциях насосов является способ охлаждения двигателя. Системы охлаждения насосов предотвращают перегрев за счет передачи тепла от двигателя наружу насоса. Существует несколько типов систем охлаждения, обычно используемых в насосах. Это прямой контакт, встроенное охлаждение, внутреннее охлаждение и внешнее охлаждение. Наиболее эффективная система охлаждения может варьироваться в зависимости от применения в зависимости от типа воды, расположения насоса и количества запусков насоса в час.

Перегрев является основной причиной отказа насоса в насосных системах. Высококачественные насосы часто включают термодатчики для защиты от перегрева. Эти датчики обнаруживают, когда двигатель достигает критической температуры, чтобы предотвратить дальнейшее повреждение. Правильная система охлаждения будет отводить избыточное тепло от двигателя и рассеивать его, предотвращая накопление тепла. В системах охлаждения с непосредственным контактом насосы работают, будучи погруженными в перекачиваемую жидкость. Romtec Utilities использует погружные насосы во многих наших насосных системах, особенно для сточных и ливневых вод. Эта система охлаждения пассивна и требует времени. Более глубокий рабочий диапазон откачки сократит количество пусков в час, что позволит распределить больше тепла между циклами. Прямой контакт подходит для применений с относительно низкими температурами в скважине.

Встроенное охлаждение — еще одна система охлаждения, используемая в насосах. Во время работы небольшой поток перекачиваемой жидкости циркулирует между рубашкой охлаждения насоса и корпусом статора. В этой системе охлаждения используется принудительная передача избыточного тепла от двигателя к перекачиваемой жидкости по мере ее прохождения. В отличие от прямого контакта, насос не нужно погружать в обводненный колодец или отстойник, и он может работать вне колодца. Эта система охлаждения может привести к попаданию посторонних частиц внутрь корпуса насоса. Как правило, производители насосов предписывают минимальную скорость потока внутри охлаждающей рубашки, чтобы предотвратить накопление. Охлаждающие рубашки обеспечивают гораздо более эффективную передачу тепла внутри насоса, но встроенное охлаждение также зависит от приложений с относительно низкотемпературными жидкостями.

Внутреннее охлаждение аналогично встроенному охлаждению. Единственная разница заключается в жидкости, которая циркулирует в рубашке охлаждения. В системах внутреннего охлаждения используется масло или другая охлаждающая среда для регулирования температуры двигателей насосов. Эти системы очень эффективны и могут использоваться во многих различных приложениях, например, в промышленных условиях с горячей водой. Техническое обслуживание насосов с внутренним охлаждением проводится гораздо реже, так как в систему не попадают посторонние частицы. Еще одна система охлаждения обладает теми же свойствами, но обладает большей эффективностью.

Внешние системы охлаждения также используют охлаждающую рубашку для регулирования температуры. Однако, в отличие от внутреннего охлаждения, охлаждающая жидкость часто представляет собой воду, подаваемую из внешнего источника. Теплопередача в этих системах намного эффективнее из-за отсутствия рециркуляции внутри насоса. Внешнее охлаждение часто используется в системах с очень горячими жидкостями или в системах с мощными насосами, которые нуждаются в дополнительном охлаждении. Некоторые внешние системы охлаждения даже смешивают охлаждающую воду с гликолем для лучшей теплопередачи. В отличие от других систем охлаждения поток охлаждающей воды регулируется независимо от работы насоса.

Компания Romtec Utilities разработала насосные станции, включающие все типы систем охлаждения для насосов. В дополнение к этим системам на перегрев двигателей насосов могут влиять и другие инженерные методы, такие как активный объем насосной станции, максимальное количество запусков насоса в час и избыточная цикличность работы насоса.
