Вискомуфта вентилятора принцип работы – устройство, принцип работы, неисправности. Как проверить вискомуфту охлаждеия радиатора

Содержание

устройство, принцип работы, неисправности. Как проверить вискомуфту охлаждеия радиатора

Вязкостная муфта в системе охлаждения двигателя автомобиля применяется в качестве альтернативы электрическому вентилятору. Рассмотрим, как работает вискомуфта вентилятора, ее устройство, возможные неисправности, преимущества и недостатки.

Роль в системе охлаждения ДВС

Вентилятор с вискомуфтой устанавливается на автомобили с продольным расположением двигателя (обычно это полноприводные и заднеприводные модели). При такой компоновке шкив вентилятора радиатора целесообразней всего соединить со шкивом водяной помпы. Как известно, вращение водяной помпе передается сервисным ремнем от шкива коленчатого вала.

Недостаток такой конструкции в том, что скорость вращения крыльчатки вентилятора всегда будет пропорциональна оборотам коленчатого вала. Подобное устройство приведет к тому, что на высоких оборотах в условиях холодного воздуха двигатель будет чрезмерно охлаждаться, что снизит его КПД. К тому же постоянное соединение крыльчатки и шкива коленчатого вала увеличит механические потери на трение, что будет отнимать мощность и повышать расход топлива.

Вискомуфта вентилятора позволяет регулировать скорость вращения крыльчатки в зависимости от температуры двигателя.

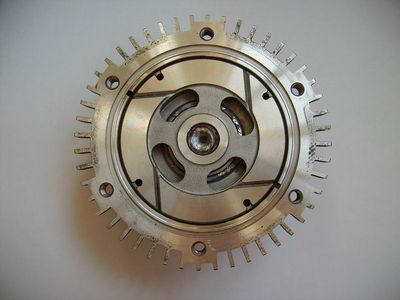

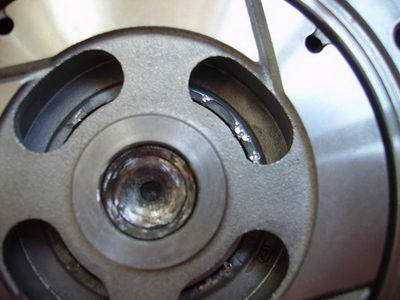

Устройство

Разница в конструкции вискомуфт вентилятора Toyota, BMW, Mercedes, Audi. минимальна, так как все они устроены и работают по единому принципу.

Вал с соединительным фланцем крепится к приводу помпы охлаждения, поэтому его скорость вращения всегда пропорциональна оборотам коленчатого вала. К валу, в свою очередь, крепится приводной шкив, который вращается в рабочей камере. Рабочая и резервная камеры разделены пластинами. Переход между камерами возможен только через впускные клапаны и возвратные каналы. Изначально резервная камера заполнена специальным силиконовым маслом. Приводной шкив, или диск, как его еще называют, имеет по окружности косые зубья, которые при вращении позволяют выгонять масло обратно в резервную камеру. Поверхность приводных дисков, как и делительных пластин, имеет специальные ребра, которые превращают рабочую камеру в своеобразную сеть лабиринтов, по которым циркулирует силиконовое масло.

Корпус муфты, к которому и крепится крыльчатка вентилятора, соединяется с валом (ротором вискомуфты) посредством обычного шарикового подшипника. Впускные клапаны соединены с биметаллической пластиной, которая располагается в передней части корпуса вискомуфты. При нагреве пластина расширяется, что приводит к увеличению пропускного сечения клапанов.

Свойства силиконового масла

Основная особенность силиконовой жидкости, использующейся в вискомуфтах вентиляторов, – термостойкость и вязкостная стабильность. С изменением температуры масло лишь незначительно изменяет свою вязкость.

В работе вискомуфты силиконовое масло исполняет роль связывающего вещества, позволяющего создать между приводным диском и разделительными пластинами, соединенными с корпусом, трение. Несмотря на то что между корпусом и приводным шкивом всегда будет некоторая степень проскальзывания, созданного коэффициента сцепления достаточно для зацепления корпуса муфты с приводным валом.

В некоторых источниках указывается, что с повышением температуры масло расширяется, что и провоцирует вязкостное зацепление приводного диска с корпусом вискомуфты. Подобное понимание принципа работы вискомуфты вентилятора охлаждения является ложным и возникло, скорее всего, из-за сравнения вискомуфты вентилятора с вязкостными муфтами раздаточных коробок полноприводных автомобилей. В вискомуфтах дифференциалов используется дилатантная жидкость, вязкость которой сильно зависит от скорости деформации сдвига.

Принцип работы

Когда рабочая камера не заполнена маслом, приводной диск свободно вращается в рабочей камере. Небольшое количество масла все же присутствует, но коэффициент сцепления приводного шкива с корпусом вискомуфты минимален, поэтому с повышением оборотов двигателя скорость вращения крыльчатки не увеличивается.

Процесс прогрева двигателя и увеличения температуры тосола в радиаторе сопровождается нагревом биметаллической пластины. Нагреваясь, пластина расширяется, что приводит к открытию впускного клапана и увеличению количества рабочей жидкости, проникающей из резервной в рабочую камеру. Возникающее между приводным диском и разделительными пластинами трение приводит к увеличению скорости вращения корпуса и крыльчатки вентилятора.

Когда двигатель нуждается в максимальном охлаждении, биметаллическая пластина изогнута настолько, чтобы обеспечить максимальное проходное сечение впускных клапанов. В таком случае разница частоты вращения вала и корпуса вискомуфты минимальна, поэтому повышение оборотов коленчатого вала приводит к практически равнозначному увеличению скорости вращения крыльчатки вентилятора.

Снижение температуры набегающего воздуха приводит к постепенному возврату биметаллической пластины в исходное положение. Соответственно, уменьшается проходное сечение впускных клапанов, жидкость перегоняется в резервную полость. Уменьшение коэффициента сцепления приводит к увеличению разницы частоты вращения приводного вала вискомуфты и корпуса – крыльчатка вентилятора замедляется.

Работа вискомуфты Toyota на примере конкретных температурных режимов

Устройство вискомуфт вентиляторов Toyota предполагает наличие двух рабочих камер (в первых вариантах конструкции была только одна камера).

  • Биметаллическая пластина в «холодном» состоянии.
  • Пластина разогрета теплым воздухом, открыт впускной клапан передней камеры.
  • Коэффициент температурного расширения соответствует максимальному режиму охлаждения. Открыт клапан задней камеры.

Почему вискомуфта вращается на холодную

Многие владельцы автомобилей с механическим приводом вентилятора системы охлаждения, скорее всего, замечали, что после запуска холодного двигателя вентилятор крутится с большой скоростью. Спустя некоторое время после прогрева двигателя, количество оборотов крыльчатки уменьшается, поэтому может показаться, что подобное явление идет в разрез с описанным выше принципом работы вискомуфты вентилятора. Такой эффект возникает из-за того, что во время простоя масло самотеком стекает в нижнюю рабочую камеру, поэтому сразу после запуска крыльчатка и корпус вискомуфты будут вращаться до того времени, пока масло перекачается обратно в резервную секцию.

Преимущества

Обороты крыльчатки подстраиваются под фактический температурный режим двигателя, что позволяет:

  • уменьшить расход топлива;
  • снизить уровень шума;
  • уменьшить потери мощности.

Установка вискомуфты в системе охлаждения позволяет уменьшить нагрузку на генератор и снизить себестоимость авто, исключив затраты на электропривод крыльчатки, проводку.

Недостатки

Многие сетуют на ненадежность вискомуфты, забывая, что система с электровентилятором также периодически нуждается в ремонте. Наиболее распространенная поломка – утечка рабочей жидкости. Несмотря на то что большинство муфт вязкостного типа неразборные, существуют проверенные технологии восстановления работоспособности системы. В случае износа поддается восстановлению и подшипник. Именно поэтому важно знать способы проверки и ремонта вискумуфты вентилятора радиатора.

autolirika.ru

Устройство и принцип работы вискомуфты вентилятора

В конструкции системы охлаждения автомобиля присутствует такой интересный механизм, как вискомуфта. На автомобильных форумах часто задают вопросы, связанные с этим механизмом. Мы сделали выводы о необходимости детального изучения этой темы.

Вискомуфта полного привода

Что собой представляет вискомуфта вентилятора

Под таким странным названием подразумевается особый механизм, на котором лежит функция избирательной передачи, определяющаяся внешними условиями и крутящим моментом. Муфта имеет вид герметичного корпуса. Внутри него располагаются диски, разбитые на два ряда. Один ряд дисков соединяется с ведомым валом, соответственно, второй ряд связан с ведущим. Конструкция механизма предусматривает возможность чередования дисков между собой. Их конструкция имеет отверстия и выступы.

Внутри вискомуфты имеется специальная жидкость с вязкой структурой, потому механизм часто называется вязкостным. Чаще всего для изготовления этого вещества используется силикон. Для жидкости характерны уникальные особенности, которые определяют её эффективное использование. Возможности этого вещества сводятся к следующему:

  • при увеличении интенсивности перемешивания возрастает показатель вязкости;
  • при нагреве повышается коэффициент расширения.

Такие особенности определяют принцип работы вискомуфты, который будет изучен дальше.

Вискомуфта вентилятора охлаждения

Где находится вискомуфта

Этот механизм занимает место между радиатором охлаждения автомобиля и шкифом помпы. Он выполняет ряд важных функций:

  1. Контроль скорости вращения лопастей вентилятора, который охлаждает силовой агрегат автомобиля.
  2. Обеспечение эффективности работы двигателя благодаря активизации вентилятора в нужные моменты.
  3. Снижение нагрузки, которую испытывает силовой агрегат.

Муфта может крепиться на фланцевой вал, который, в свою очередь, устанавливается на шкив помпы. Также вал может навинчиваться на вал помпы. Дальше нужно разобраться с тем, как работает вискомуфта вентилятора охлаждения.

Как работает вискомуфта вентилятора охлаждения

Знакомство с вискомуфтой вентилятора будет невозможным без изучения принципа работы этого механизма. Неопытному автомобилисту этот процесс может показаться сложным, хотя, на самом деле, всё устроено просто и понятно. Принцип работы вискомуфты вентилятора охлаждения основан на функционировании биметаллического датчика. Он находится впереди вискозного вентилятора. Этот элемент реагирует на температуру, которая передаётся через радиатор системы охлаждения.

Scania R-Series

  1. При низкой температуре чувствительный датчик заставляет клапан сжиматься. Это приводит к сохранению масла внутри вискомуфты в пределах резервуара. Муфта на вентиляторе дезактивируется и продолжает вращаться лишь на 20% от интенсивности вращения мотора.
  2. При повышении температуры до рабочего уровня датчик расширяется и заставляет клапан вращаться. Это приводит к перемещению масла по камере к внешним краям. Активизируется сцепление с вентилятором и скорость вращения муфты увеличивается с 20% до 80%.

При движении ТС с постоянной скоростью вращение дисков равномерное и не сопровождается перемешиванием масла между ними. При возникновении разницы между скоростями вращения валов (ведомого и ведущего) диски также начинают работать в разных режимах. Это приводит к увеличению вязкости силиконовой жидкости. В таком состоянии она оказывает воздействие на передачу крутящего момента.

При возникновении большой разницы между скоростями вращения дисков жидкость становится практически твёрдой, что приводит к блокированию вискомуфты. Устройство вискомуфты вентилятора изучили, теперь необходимо научиться проверять исправность работы этого механизма.

Как проверить вязкостную муфту

Работоспособность вискомуфты вентилятора нужно проверять на холодном и горячем силовом агрегате. Об этом свидетельствуют эксплуатационные пособия по ремонту ТС. При холодном моторе перегазовка не будет менять частоту вращений муфты. В случае с горячим мотором этот показатель будет сильно возрастать.

Также обязательно проверяется продольный люфт, при выявлении которого придётся выполнять работы по его устранению. Наличие посторонних звуков во время вращения муфты будет говорить о неисправности подшипников.

Основные причины неисправности

Механизм может выходить из строя по нескольким причинам. Мы выделили основные и наиболее распространённые:

  • использование шин различного размера, которые также имеют разный уровень изношенности;
  • утечка жидкости с муфты;
  • износ деталей в результате интенсивной эксплуатации, воздействия агрессивных факторов и высокой температуры;
  • неправильное выравнивание приводного механизма;
  • утрата свойств биметаллического датчика, что может наступать в результате поверхностного окисления и застревания муфты;
  • неисправное состояние подшипника.

Впускная вискомуфта автомобиля Infiniti

Признаки неисправности

Первым и главным признаком, который может свидетельствовать о неисправном состоянии вискомуфты, является чрезмерный нагрев мотора. Такая ситуация может возникать в результате утечки жидкости или отсутствия своевременного срабатывания биметрической пластины. Температура мотора повышается, а вентилятор не работает вовсе или функционирует на низких оборотах, следовательно, не обеспечивается охлаждение агрегата.

Бывает и так, что при холодном двигателе вентилятор вращается на полную силу. Такая ситуация может возникать из-за испорченного геля, поломки ряда узлов механизма или превращения смазки в твёрдую субстанцию.

К чему может привести неисправная вискомуфта

Рабочий запас вискомуфты в среднем составляет 200 тыс. км. После этого механизм требует к себе повышенного внимания. Нужно постоянно контролировать момент её срабатывания, особенно летом. Также требуется проверять рабочую температуру мотора в пробках. Если отмечаются значения, близкие к критическим, то придётся всерьёз заниматься вискомуфтой. Новая деталь стоит немало, да и найти нужную модель часто не представляется возможным. Потому многие автовладельцы решаются на установку электрической системы. В любом случае, игнорировать такую ситуацию нельзя, поскольку можно столкнуться со следующими неприятностями:

Каждый из вас предупреждён об опасности, которую несёт в себе неисправная вискомуфта вентилятора системы охлаждения автомобиля. Не стоит пренебрегать проверкой и устранением неисправностей, в противном случае можно столкнуться с очень дорогим и трудоёмким ремонтом двигателя.

Лучшие цены и условия на покупку новых авто

Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

drivertip.ru

Вискомуфта принцип работы

Работа многих изделий основывается на использовании, порой неожиданным образом, самых разных свойств привычных нам веществ. Примером этого может служить вискомуфта – специальное устройство, предназначенное для избирательной передачи, зависящей от внешних условий, крутящего момента. У таких изделий принцип работы основан на изменении вязкости залитой в него жидкости. Нельзя сказать, что они применяются чрезвычайно широко, например как МКПП, но и обойти стороной их использование было бы неправильно.

Принцип действия вискомуфты

Внешний вид вискомуфты и ее принцип работы позволит понять приведенный рисунок.

Как видно из него, устройство вискомуфты представляет собой герметичный корпус, в котором располагаются два ряда дисков. Каждый из них связан или с ведомым, или с ведущим валом. Ведущие и ведомые диски перемежаются между собой, на каждом из них имеются специальные выступы и отверстия, а расстояние между их плоскостями минимальное.

Пространство внутри корпуса заполнено вязкой жидкостью, чаще всего изготовленной на основе силикона.

Отличительными особенностями этой жидкости, позволяющими использовать ее для работы в составе вискомуфты, являются:

  • увеличение вязкости, сгущение при интенсивном перемешивании;
  • значительный коэффициент расширения при нагреве.

Когда движение автомобиля происходит равномерно, диски вращаются с равной скоростью и жидкость между дисками не перемешивается. При появлении различий в скорости вращения валов (ведомого и ведущего), также начинает различаться скорость вращения дисков, из-за чего вязкость жидкости возрастает и она работает на передачу крутящего момента к ведомому валу от ведущего.

При значительной разности скоростей вращения дисков, вязкость жидкости возрастает настолько, что вискомуфта блокируется и приобретает свойства, характерные для твердого тела. Дополнительную информацию о том, как работает вискомуфта, поможет получить из видео

Как работает вискомуфта в трансмиссии?

Одно из основных применений вискомуфты – в системе полного привода и трансмиссии вообще. Как это выглядит – поясняет рисунок

Устройство полного привода с использованием вискомуфты основано на том, что задний мост подключается только при необходимости. В обычных условиях такой автомобиль является переднеприводным, но когда возникает разница в угловых скоростях вращения колес разных мостов, срабатывает вискомуфта, и момент начинает распределяться между различными мостами.

Фактически, это получается самоблокирующийся автоматический межосевой дифференциал. В такой ситуации, когда начинают пробуксовывать колеса, водителю не нужно предпринимать никакие действия. Однако стоит иметь в виду, что подобный подключаемый полный привод имеет ограниченное применение. Он хорошо работает на плохой дороге, при гололеде, в городе, но не подходит для настоящего бездорожья.

Причиной этого является запаздывание срабатывания вискомуфты при постоянной смене сцепления колес с покрытием, ее перегрев, и, в конце концов, выход из строя. Кроме обеспечения полного привода, подобное устройство может быть использовано для разгрузки колеса при прохождении поворотов. Понять, как происходит подобное, поможет рисунок

В этом случае вискомуфта ставится на одном мосту между дифференциалом и одной из полуосей. При вхождении на большой скорости в поворот сцепление внутреннего колеса ухудшается, и оно начинает пробуксовывать. Благодаря вискомуфте момент перераспределяется между колесами, обеспечивая безопасное прохождение поворота.

Учитывая такую ответственную роль, которую играет вискомуфта в безопасности движения, а также что она работает в системе полного привода, зачастую требуется проверить ее текущее состояние и работоспособность. Какие для этого необходимо предпринять действия, а также дополнительную информацию о подобных изделиях вы получите из видео

Как работает вискомуфта вентилятора охлаждения?

Кроме полного привода известны и другие варианты применения вискомуфты – вентилятор радиатора охлаждения может служить одним из таких примеров. Работа подобного устройства, наверное, не требует особого пояснения. В тех случаях, когда термостат пускает по большому кругу охлаждающую жидкость (ОЖ), она поступает в радиатор, и тогда же должно быть обеспечено включение вентилятора охлаждения. В другое время он должен быть выключен.

Добиться такого режима работы помогает вискомуфта вентилятора. Ее устройство похоже на приведенное выше, только корпус имеет дополнительные емкости для жидкости и оснащен клапаном, обеспечивающим перетекание жидкости. Все это показано на рисунке.

Когда двигатель холодный, вращающиеся диски выдавливают жидкость через открытый клапан в резервную емкость. Сцепление между дисками плохое, и вискомуфта работает с сильным проскальзыванием, обдува радиатора нет, и мотор прогревается. Когда термостат направляет ОЖ в радиатор для охлаждения, он нагревается, теплый воздух от него попадает на биметаллическую пластину, расположенную впереди на корпусе вискомуфты, она выгибается, и вследствие этого перекрывается отверстие клапана.

Жидкости больше некуда уходить, и она остается между дисками, ее вязкость увеличивается, проскальзывание уменьшается, крыльчатка вентилятора блокируется на валу, и поток воздуха поступает на радиатор для его охлаждения. Это приводит к снижению температуры ОЖ, соответственно снижается температура воздуха, поступающего на биметаллическую пластину, она возвращается в исходное положение, открывается клапан, и жидкость выдавливается в резервную камеру.

В результате этого вискомуфта вентилятора перестает блокировать крыльчатку, она начинает проскальзывать, и процесс охлаждения радиатора прекращается. Таким образом, получается, что режим работы вентилятора охлаждения зависит от температуры ОЖ.

Просмотрев видео,

вы получите дополнительную информацию о работе такой системы.
Что же касается возможности проверить работу вискомуфты вентилятора, то здесь помощь окажет следующее видео

Эта процедура достаточно простая и понятная. Надо только отметить, что разборку вискомуфты не проводят, в случае если она неисправна, то подлежит только замене.

В работе вискомуфты используется такая характеристика жидкости, как вязкость. Благодаря ее изменению становится возможным реализовать различные режимы работы устройств, зависящие от внешних характеристик. Речь может идти как о создании полного привода, так и об охлаждении радиатора.

znanieavto.ru

Вискомуфта вентилятора охлаждения | АВТОСТУК.РУ
































Название такой детали, а тем более, как она выглядит, знают не многие. В основном, ремонт и заменой занимаются автослесари, механики. Опытные мастера делают ремонт своими руками, например, для жесткого соединения с вентиляторным валом, в вискомуфте высверливают отверстия, нарезают резьбу метчиком и вкручивают болты. Разберем подробнее, что такое вискомуфта, признаки неисправностей, способах самостоятельного ремонта.

Содержание статьи:

  1. Работа вискомуфты вентилятора охлаждения.
  2. Как проверить вязкостную муфту?
  3. Ремонт вискомуфты.
  4. Как разобрать муфту?



Работа вискомуфты вентилятора охлаждения

2011

Вискомуфта, она же вязкостная мутфа (от латинского viscosus – вязкий) – устройство механического типа, которое обеспечивает передачу крутящего момента с помощью вязкой жидкости.

В этом видео смотрите, что такое муфта в устройстве вентилятора охлаждения

Принцип работы вязкостной муфты осуществляется благодаря ременной передаче, которая соединяет ротор муфты и шкив коленвала ДВС. Также, есть конструкции автомобилей, в которых муфта устанавливается напрямую на коленчатый вал или распредвал.

Для того, чтобы понять, как работает вязкостная муфта, нужно разобраться из чего она состоит.

Устройство состоит из:

  1. Пружина.
  2. Пластина биметалл.
  3. Впускной канал В.
  4. Впускной канал А.
  5. Камера.
  6. Возвратный клапан.
  7. Возвратный клапан.
  8. Пружины задняя.
  9. Резервуар передний.
  10. Ротор.
  11. Корпус устройства.
  12. Вал ротора.
  13. Корпус подшипника.
  14. Резервуар задний.
  15. Пластина задняя.
  16. Ротор.
  17. Пластина передняя.
  18. Крышка.

Из-за сложной конструкции устройства, цена вискомуфты вентилятора, относительно, высокая.

В автомобилях, где установлены редкие модели муфты, при невозможности отремонтировать ее и найти новый такой механический узел, владельцам приходится незначительно переоборудовать и установить электрический вентилятор охлаждения.В этом видео просто и понятно показано, как определить вискомуфта исправно работает или нет. Не упускаем возможности почерпнуть полезную информацию, смотрим:



Как проверить вязкостную муфту

Ресурс этого устройства в конструкции машины рассчитан на прохождение 200 тысяч км пробега.

Чтобы проверить, хорошо ли работает вентилятор и муфта, надо знать признаки неисправностей этих деталей:
  1. Если двигатель быстро греется, то это первый признак неисправности вискомуфты. Появляется это по причине выхода геля или не своевременного срабатывания биметаллических пластин. При таком раскладе дел, когда мотор сильно нагревается вентилятор или крутится с низкой частотой вращения, либо вообще не включается.
  2. Вентилятор охлаждения начинает крутиться, когда двигатель еще холодный. Это происходит из-за изменения свойств геля, застывании смазки и выходе из строя других элементов вискомуфты.
Причины выхода из строя или плохой работы вискомуфты:
  1. Выработался ресурс.
  2. Механическое повреждение.
  3. Подшипник выработал свой ресурс или сломался раньше времени.
  4. Торцевое биение крыльчатки вентилятора. Сломана часть лопасти пропеллера.
  5. Отсутствие смазки вала муфты.
  6. Загрязнение соединения муфты.
Преимущества и недостатки вентилятора с приводом через вязкостную муфту:
  • Более надежный вентилятор с вискомуфтой нежели электровентилятора. Часто бывает, что после зимы, электроприводы вентилятора выходят из строя и нарушается электронная схема управления пропеллером.

Преимущество вискомуфты в том, что в ней нет электроники и электричества.

  • Вискомуфта обеспечивает большую мощность, вентилятор вращается с большей частотой вращения. Если муфта жестко сидит на коленвале ДВС, то скорость вращения очень большая.

Мощность муфты, соединенный с коленчатым валом, составляет несколько кВатт (киловатт). А мощность электрических вентиляторов имеет мощность несколько десятков Ватт. Благодаря этому, в сельхозтехнике, военной технике, спецтехнике применяется именно вентилятор с вискомуфтой.





Минусы вискомуфты:
  • Сложная конструкция, труднее делать ремонт. Дешевле выходит купить новый узел в сборе.
  • Имеет хорошую массу. Вес на коленвал ДВС значительный.
  • Контроль включения по температуре не совсем правильный. Есть погрешности включения и отключения вентилятора охлаждения.
  • На больших оборотах есть повышенный уровень шума.
  • По графику приходится делать дозаправку гелем или маслом с нужной вязкостью.
  • Вискомуфта частично забирает мощность двигателя.

Этот список недостатков вискомуфт повлиял на решение владельцев автоконцернов. Они отказались от использования таких устройств в легковых автомобилях.



Ремонт вискомуфты своими руками

Если это устройство перестало работать, то сначала надо заправить его гелем или спецмаслом.

Специалистов, которые могут починить вискомуфту не много. Иногда дешевле и быстрее выходит купить новое устройство или перейти на электровентилятор.


Чтобы установить вентилятор охлаждения ДВС с электроприводом, нужны следующие детали:
  1. Сам вентилятор с электрическим приводом.
  2. Провода площадью сечения 6 мм2.
  3. Предохранитель на 40 Ампер.
  4. Реле-регулятор на 30 Ампер или более.
  5. Термореле, например, от жигулей, которое срабатывает при нагреве двигателя до 87 градусов.

Термореле можно приклеить к радиатору или рядом с термостатом на металлическую поверхность.

После этого, надо сделать схему подсоединения, как на автомобилях Ваз. Вазовская электросхема подключения вентилятора прослужит около 5 лет.



Как разобрать муфту

  1. Первым делом снимаем вентилятор охлаждения. Как правило, для его снятия надо выкрутить 3 или 4 болта.
  2. Осматриваем муфту.
  3. Демонтируем ее.

Если муфта разборная, то можно отремонтировать ее:

  • Для этого, сначала сливаем масло через спецотверстие.
  • Снимаем пластину, которая закрывает подшипник.
  • Подшипник снимают съемником. Можно сделать съемник своими руками, можно купить.
  • Запрессовывают новый подшипник.
  • Ставят пластинку.
  • Заливают гель или масло.
  • Крепят вентилятор.

Как можно узнать, достаточно ли залито жидкости в вискомуфту? Если, при остановке двигателя, вентилятор резко останавливается, то мало залито жидкости.

Масло в вискомуфту рекомендуется заливать на силиконовой основе. Заправку делают шприцом.

Если есть механические поломки, то его не ремонтируют.

Замена старой и установка новой вискомуфты – это работа легкая, ее может сделать даже новичок. После демонтажа устройства, надо снять крыльчатку вентилятора. Установить новую муфту. При установке новой муфты надо затянуть болты сильно, но не сорвав резьбу. Затем надо установить вентилятор на место.







autostuk.ru

устройство, принцип работы, неисправности. Как проверить вискомуфту охлаждеия радиатора

Вязкостная муфта в системе охлаждения двигателя автомобиля применяется в качестве альтернативы электрическому вентилятору. Рассмотрим, как работает вискомуфта вентилятора, ее устройство, возможные неисправности, преимущества и недостатки.

Роль в системе охлаждения ДВС

Вентилятор с вискомуфтой устанавливается на автомобили с продольным расположением двигателя (обычно это полноприводные и заднеприводные модели). При такой компоновке шкив вентилятора радиатора целесообразней всего соединить со шкивом водяной помпы. Как известно, вращение водяной помпе передается сервисным ремнем от шкива коленчатого вала.

Недостаток такой конструкции в том, что скорость вращения крыльчатки вентилятора всегда будет пропорциональна оборотам коленчатого вала. Подобное устройство приведет к тому, что на высоких оборотах в условиях холодного воздуха двигатель будет чрезмерно охлаждаться, что снизит его КПД. К тому же постоянное соединение крыльчатки и шкива коленчатого вала увеличит механические потери на трение, что будет отнимать мощность и повышать расход топлива.

Вискомуфта вентилятора позволяет регулировать скорость вращения крыльчатки в зависимости от температуры двигателя.

Устройство

Разница в конструкции вискомуфт вентилятора Toyota, BMW, Mercedes, Audi. минимальна, так как все они устроены и работают по единому принципу.

Вал с соединительным фланцем крепится к приводу помпы охлаждения, поэтому его скорость вращения всегда пропорциональна оборотам коленчатого вала. К валу, в свою очередь, крепится приводной шкив, который вращается в рабочей камере. Рабочая и резервная камеры разделены пластинами. Переход между камерами возможен только через впускные клапаны и возвратные каналы. Изначально резервная камера заполнена специальным силиконовым маслом. Приводной шкив, или диск, как его еще называют, имеет по окружности косые зубья, которые при вращении позволяют выгонять масло обратно в резервную камеру. Поверхность приводных дисков, как и делительных пластин, имеет специальные ребра, которые превращают рабочую камеру в своеобразную сеть лабиринтов, по которым циркулирует силиконовое масло.

Корпус муфты, к которому и крепится крыльчатка вентилятора, соединяется с валом (ротором вискомуфты) посредством обычного шарикового подшипника. Впускные клапаны соединены с биметаллической пластиной, которая располагается в передней части корпуса вискомуфты. При нагреве пластина расширяется, что приводит к увеличению пропускного сечения клапанов.

Свойства силиконового масла

Основная особенность силиконовой жидкости, использующейся в вискомуфтах вентиляторов, — термостойкость и вязкостная стабильность. С изменением температуры масло лишь незначительно изменяет свою вязкость.

В работе вискомуфты силиконовое масло исполняет роль связывающего вещества, позволяющего создать между приводным диском и разделительными пластинами, соединенными с корпусом, трение. Несмотря на то что между корпусом и приводным шкивом всегда будет некоторая степень проскальзывания, созданного коэффициента сцепления достаточно для зацепления корпуса муфты с приводным валом.

В некоторых источниках указывается, что с повышением температуры масло расширяется, что и провоцирует вязкостное зацепление приводного диска с корпусом вискомуфты. Подобное понимание принципа работы вискомуфты вентилятора охлаждения является ложным и возникло, скорее всего, из-за сравнения вискомуфты вентилятора с вязкостными муфтами раздаточных коробок полноприводных автомобилей. В вискомуфтах дифференциалов используется дилатантная жидкость, вязкость которой сильно зависит от скорости деформации сдвига.

Принцип работы

Когда рабочая камера не заполнена маслом, приводной диск свободно вращается в рабочей камере. Небольшое количество масла все же присутствует, но коэффициент сцепления приводного шкива с корпусом вискомуфты минимален, поэтому с повышением оборотов двигателя скорость вращения крыльчатки не увеличивается.

Процесс прогрева двигателя и увеличения температуры тосола в радиаторе сопровождается нагревом биметаллической пластины. Нагреваясь, пластина расширяется, что приводит к открытию впускного клапана и увеличению количества рабочей жидкости, проникающей из резервной в рабочую камеру. Возникающее между приводным диском и разделительными пластинами трение приводит к увеличению скорости вращения корпуса и крыльчатки вентилятора.

Когда двигатель нуждается в максимальном охлаждении, биметаллическая пластина изогнута настолько, чтобы обеспечить максимальное проходное сечение впускных клапанов. В таком случае разница частоты вращения вала и корпуса вискомуфты минимальна, поэтому повышение оборотов коленчатого вала приводит к практически равнозначному увеличению скорости вращения крыльчатки вентилятора.

Снижение температуры набегающего воздуха приводит к постепенному возврату биметаллической пластины в исходное положение. Соответственно, уменьшается проходное сечение впускных клапанов, жидкость перегоняется в резервную полость. Уменьшение коэффициента сцепления приводит к увеличению разницы частоты вращения п

autoexpert.today

принцип работы, проверка и ремонт своими руками

Каждый автовладелец должен досконально знать конструкцию своего автомобиля. Пожалуй, большинство людей только абстрактно понимают, что такое вискомуфта, принцип работы и способы её ремонта. Этот инструмент имеет большую важность для автомобиля, поэтому важно понимать его технологию.

Принцип работы устройства

Она была изобретена в США в 1917 году инженером Мелвином Северном. Это изделие не сразу нашло своё применение, поэтому долгое время не было признано. В 1964 году вискомуфту устанавливали в автомобиль Interceptor FF, где она выполняла роль автоматического блокиратора для дифференциала. Только в 1965 году этот механизм занял своё место в двигателе.

Вискомуфта представляет собой устройство, которое отвечает за вращение специального вентилятора, который охлаждает систему благодаря специальной жидкости. Оно имеет вид круглого механизма, выполненного из силиконовой основы и заполненного смазывающим веществом. Вискомуфта обеспечивает плавную регулировку вентилятора.

Внутри корпуса изделия расположены плоские диски. Некоторые из них соединяются с ведущим валом, а другие — с ведомым. На их поверхности находятся различные выступы и отверстия. Особенности конструкции располагают эти элементы в непосредственной близости друг к другу. Силиконовая жидкость, расположенная внутри, имеет свойство сгущаться при сильном перемешивании. Также она расширяется при нагреве, поэтому создаёт большое давление на диски при работе двигателя и сжимает их вместе.

Особенности механизма

С первого взгляда принцип работы вискомуфты вентилятора охлаждения кажется сложным, но это не так. Подвижный коленчатый вал приводится во вращение и передаёт свою энергию муфте. От этого её силиконовая основа становится более мягкой и вязкой. Муфта начинает блокироваться, отчего приводится во вращение второй диск с вентилятором.

Практически в каждом двигателе встречается вискомуфта. Это связано с важностью её функций и качеством выполнения устройства, ведь оно находится на достаточно высоком уровне. В вискомуфте отлично реализован механизм безопасности: когда человек по собственной неосторожности засовывает руку к движущему элементу, он остановится, чтобы не допустить травму.

Проверка вентилятора охлаждения

Не всегда удаётся регулярно использовать автомобиль, поэтому он оказывается в состоянии простоя. Вискомуфта в это время требует проверки своей работоспособности. Это же поможет предотвратить поломку от износа.

Распознать неисправность непросто в штатных условиях, но есть методы, как проверить вискомуфту вентилятора. Чтобы осмотреть механизм, нужно проверить состояние оборотов изделия при включённом разогретом и холодном двигателе. При охлаждённом моторе не должно возникать никаких посторонних звуков, а обороты должны соответствовать норме. Горячий же двигатель часто может провоцировать различные шумы и сбои в частоте оборотов.

Такие проблемы могут возникать из-за неисправностей в подшипниках или несвоевременной замене масла. Также уплотнённые сальники и протечка силиконовой жидкости могут стать причиной поломки.

Решение проблемы своими руками

Если были обнаружены дефекты в работе, не всегда должна проводиться замена вискомуфты. Эти проблемы часто можно решить своими руками. Одной из самых частых проблем, возникающих в этом устройстве, является утечка силиконовой жидкости. Чтобы восполнить недостаток, нужно выполнить следующие действия:

  1. Разобрать виcкoмуфту, сняв её из водяного насоса.
  2. Стоит присмотреться к диску изделия. На его поверхности находится специальная пластина с пружиной, под которой имеется отверстие для силикона. Нужно с особой осторожностью снять штифт и залить внутрь смазку с помощью специального шприца. Во время этого процесса саму деталь нужно класть в горизонтальном положении.
  3. Достаточно будет залить в шприц 15 миллилитров жидкости.
  4. Нужно подождать несколько минут, пока вещество не затечёт внутрь вискомуфты, не вынимая при этом шприц.
  5. Проверив правильность выполненной процедуры и нет ли излишек силикона, деталь можно установить обратно.

Тем, кто не считает себя опытными автомобилистом, лучше не заниматься подобными работами, ведь это может стать причиной полной поломки устройства. Как правило, самая большая трудность состоит в обратной сборке всех элементов.

Другие проблемы

Нередко подшипники могут стать причиной выхода из строя вискомуфты. Этому свидетельствует появление несвойственных шумов в зоне охлаждения. Но его ремонтом также можно заняться самостоятельно:

  1. Для починки изделия его нужно снять с основной конструкции мотора. Для этого откручиваются 3 болта, на которых крепятся подшипники.
  2. Замена этих элементов должна производиться только после того, как была слита масляная жидкость и разобран узел. Чтобы упростить процесс, можно использовать специальный инструмент — съёмник. Не стоит применять подручные приборы, так как они могут окончательно повредить детали.
  3. После установки подшипника можно проводить установку всего устройства в механизмы мотора. Перед этим нужно залить свежий силикон, который был слит перед заменой деталей.

На заметку: не всегда неправильное поведение деталей требует их скорой замены. Часто можно обойтись и простым ремонтом, который не требует особых навыков.

Частой проблемой при проверке вискомуфты или замене подшипников является поиск подходящего инструмента. Такой съёмник не всегда просто найти в автомагазине, поэтому ремонт может быть затруднённым.

Особенности ремонтных работ

Как некоторые автомобилисты могли заметить, не всегда на вискомуфте есть отверстие для заливки силиконовой жидкости. В таком случае оно проделывается самостоятельно, но не стоит это делать новичкам, чтобы не навредить изделию. Лучше обратиться к мастерам, которые сделают аккуратное сверление.

Ремонт вискомуфты вентилятора должен проводиться без напора грубой силы. Основной материал устройства — алюминий, который достаточно просто согнуть и окончательно вывести из строя вискомуфту.

Работа автомобиля зависит от многих механизмов, которые должны работать как единое целое. При выходе из строя хоть одного элемента нарушается исправность всего транспортного средства. Вискомуфта необходима для нормальной работы вентилятора охлаждения. От этого зависит безопасность поездки, поэтому нужно следить за её работоспособностью.

Ремонт вискомуфты вентилятора охлаждения должен проводиться только специалистами. Конечно, можно сделать это и самостоятельно, но любая ошибка может вывести устройство из строя. Нужно заранее позаботиться о сервисных работах.

carextra.ru

Ремонт вискомуфты — СиличЪ

Ссылки по теме: система охлаждения автомобиля, как не закипеть в пробке, контроллер электровентилятора, сетка на радиатор






Юрий ПОЛЯКОВ,
водитель-дальнобойщик, г. Санкт-Петербург



Одним из наиболее непонятных узлов моего грузовика долгое время оставалась вискомуфта привода вентилятора системы охлаждения, в народе именуемая «термомуфта, вязкомуфта». Целью установки вискомуфты является плавное изменение производительности вентилятора, в зависимости от окружающей температуры и нагрева двигателя. Но как именно она работает, а уж тем более – как устроена, я, признаться, долгое время понятия не имел.

Шли годы. Один грузовик менял другой. Всё крутилось и не создавало никаких проблем. Однако в определенные моменты я стал замечать, что мотор моего MANа стал здорово греться в жаркую погоду. Грешить на термостат или забитый радиатор повода вроде не было. Перегрев двигателя начинался только в жару в подъёмах, когда скорость набегающего потока встречного воздуха заметно снижалась. Всё более становилось ясно, что проблема кроется в вискомуфте.
Стал сравнивать её вращение на холодном и на прогретом моторе. Разницы вроде никакой – в обоих случаях прокручивается довольно туговато.
Расспросил всех знакомых, кто что-либо понимает в этих делах, про устройство вискомуфты и принцип действия, обращался в техцентры. Мнения были самые разные, но, как оказалось, толком никто ни черта не знает…

А как устроена вискомуфта вентилятора?

Наиболее вероятной показалась версия, что внутри вискомуфты находится некий диск, который при определённых условиях входит в зацепление с внутренней полостью муфты, заставляя её вращаться без скольжения. Что-то типа сцепления с фрикционами, но управляемого термодатчиком. В общем, помыкавшись и посоветовавшись с водилами, решил я её заблокировать.
Кто-то из ребят, по рации говорил, что на её корпусе должен быть какой-то болтик, с помощью которого это можно сделать. Снял. Осмотрел.
Никаких болтиков. На передней крышке спиральная пружина, напоминающая биметаллическую спираль в оконном градуснике. Очевидно, она как-то связана с механизмом включения вискомуфты. Не найдя никаких намёков на принудительное блокирование, решил – раз такое дело, всё равно не работает, то и жалеть её нечего: просверлю пару сквозных отверстий, вставлю туда болты и зафиксирую. Так и сделал.
Корпус просверлил в двух местах. В образовавшихся отверстиях был отчётливо виден предполагаемый диск. Вставив и затянув болты, установил вискомуфту с вентилятором на место. Завёл мотор. Заблокированный вентилятор, с характерным гулом стал прокачивать воздух через радиатор. Ну вот, думаю, хоть так. Лучше, чем «зажарить» движок…
Но блокировка моя проработала недолго. Примерно через 600 км пробега болты с грохотом повылетали, безжалостно срубленные болтающимся в вискомуфте диском.
При этом фрагменты диска заклинило внутри корпуса, разорвав его на части. С огромной силой куски алюминия, рикошетя от встречающихся на пути препятствий, сломали лопасти вентилятора, пластиковый диффузор, и повредили радиатор. Мало того, из вискомуфты вытекла какая-то липкая жидкость, похожая на масло, обгадив при этом весь двигатель. Оказывается, она-то и является тем самым рабочим элементом, передающим усилие вращения от двигателя к вентилятору. Вот уж такого расклада я не ожидал!
Кое-как добравшись до родной стоянки, я снова принялся за ремонт. Как говорится, дурная голова ногам покоя не даёт…
Игорь, сосед по стоянке, рассказал, что с такими проблемами сталкивался. (Где же ты раньше-то был!?). На его «мерседесе» в вискомуфте предусмотрено специальное отверстие для заправки рабочей жидкостью. Он в своё время, не имея под рукой шприц, заправлял вискомуфту несколько дней – «самотёком». Прикол в том, что жидкость весьма густая. Так что, поставив вискомуфту возле машины и соорудив миниатюрную воронку, Игорь объявил, что каждый, кто будет проходить мимо, должен добавлять несколько капель в воронку. Так и заправили…
На разборке я нашёл точно такой же, как и у меня, узел вискомуфта-вентилятор радиатора.
Внешне вроде всё рабочее, однако при интенсивном прокручивании, вязкости при вращении явно недостаточно. По совету «наимудрейших» купил специальное силиконовое масло с огромной вязкостью для заправки этих вискомуфт и здоровенный одноразовый шприц в аптеке.

Поскольку никаких отверстий для заправки рабочей жидкостью на моей вискомуфте не оказалось, я решил просверлить его в корпусе сам. Внимательно изучив то, что осталось от старой вискомуфты, выбрал подходящее место.
С помощью шприца, довольно быстро заполнил внутреннюю полость и, нарезав в отверстии резьбу, ввернул в качестве пробки винт, для герметичности смазанный «фиксатором резьбы».

Всё! Теперь вискомуфта после ремонта работает.

Затянувшийся ремонт сильно напряг нервную систему, и я посчитал необходимым выяснить все, что связано с этим «чёрным ящиком».
Постепенно раскапывая материал и анализируя прочитанное, я разобрался-таки, как это «чудо инженерной мысли» работает.
Итак. По одной из версий, двигатель прогревается, давление (или вязкость?) жидкости в рабочей полости растет – вискомуфта начинает передавать крутящий момент. Обороты вентилятора увеличиваются. Таким вот образом плавно регулируется производительность вентилятора. Но тогда зачем в передней части вискомуфты смонтирован спиральный термодатчик?
Что ж, проверим. Беру подходящую, миниатюрную ёмкость, набираю в неё силиконовое масло и… погружаю в чайник с кипятком.
По нашей версии, масло должно загустеть. Но не тут-то было! Масло стало значительно более жидким, нежели в холодном виде, и по вязкости стало напоминать не эпоксидку, а скорее, трансмиссионку. Так что вариант с загустением при нагреве отпадает.
Значит, секрет в другом.
Порывшись ещё денёк в литературе (нет бы сразу этим заняться!), я всё же разобрался в принципе её работы.
Теперь смотрим на картинки и внимательно врубаемся в шедевр конструкторской мысли. Вал вискомуфты жестко крепится на шкиве помпы. На валу запрессован подшипник и ведущий диск 6. На ведущем диске имеются канавки для увеличения площади рабочей поверхности. Такие же канавки имеются на корпусе подшипника 5 (не во всех!) и крышке вискомуфты 4.
Снаружи передней крышки корпуса находится биметаллическая спираль 3, которая под действием нагрева, перемещает пластину 2, открывая и закрывая выпускные отверстия в крышке внутреннего резервуара 1.
Как это работает?
Двигатель заглушен. Постепенно масло собирается в нижней части вискомуфты. При запуске двигателя и начале вращения привода вентилятора, под действием центробежной силой масло быстро вытесняется, вначале по наружному радиусу ведущего диска 6, а затем оттуда по специальным сверленым каналам, во внутренний резервуар вискомуфты 7. Обратно по тем же каналам, масло выйти не может, так как скорость вращения самой вискомуфты гораздо меньше, нежели ведущего диска. Передача усилия через жидкость уменьшается, а частота вращения вентилятора становится значительно ниже частоты вращения ведущего диска.
Если при ремонте влить в вискомуфту слишком много масла, оно не сможет поместиться во внутреннем резервуаре и, продолжая находиться на рабочих поверхностях, будет постоянно передавать максимальную скорость вращения.
Двигатель в работе. Постепенно горячий воздух от радиатора нагревает биметаллический датчик 3, заставляя его повернуть запорную пластину 2, и открыть отверстия в крышке внутреннего резервуара. Масло, выдавливаемое центробежной силой из образовавшихся отверстий в крышке резервуара, попадает на канавки рабочей поверхности ведущего диска, корпуса подшипника и крышки вискомуфты.
«Вязкое трение» между ними возрастает, а разница в частоте вращения уменьшается. Чем больше нагрев, тем больше поворачивается запорная пластина, тем больше масла проходит весь этот непрекращающийся замкнутый цикл, и тем активнее вращается вентилятор.

Так как же проверить работоспособность вискомуфты радиатора?

Действительно, как на горячем, так и на холодном двигателе, если нет вращения, то масло (если оно там есть) будет находиться на рабочих поверхностях вискомуфты и вязкостное трение между ними будет максимальным. Крыльчатку вентилятора с усилием можно провернуть рукой. Поэтому на заглушенном моторе, толком проверить её не удастся. Самый простой способ проверки, который я вывел для себя – обычная газета, свернутая в тугую трубку.
Когда вискомуфта холодная, на заведённом двигателе попытайтесь с помощью бумажной трубки (не вздумайте руками! они ещё пригодятся!) затормозить крыльчатку вентилятора. Встретив сопротивление, лопасти через некоторое время остановятся. Теперь то же самое попробуйте на хорошо прогретом движке. Если вискомуфта исправна, то остановить её не удастся.
Вот вроде и всё. Надеюсь, что кому-нибудь, эта статья поможет избавиться от никому не нужных потерь сил, времени и денег…

Необходимое дополнение к ремонту вискомуфты в полевых условиях

В некоторых описаниях вискомуфт, чётко сказано, что блокировка вискомуфты (тем самым спасательным болтиком на 17) предусмотрена только чтоб добратся до сервиса. Так, «Мерседес» обещает до 300 км пробега, после чего вискомуфта делает «кряк». Такое в аварийных и полуаварийных ситуациях, когда вискомуфта начинает барахлить и водитель её блокирует, часто происходит. Оно и понятно. Тут по принципу ударного гайковёрта любую фиксацию срубит…

Источник: Журнал «Дальнобойщик», №5, 2007















Принцип работы вискомуфты вентилятора охлаждения радиатора

Как устроена вискомуфта вентилятора Toyota и каков ее принцип действия? Поскольку эта тема все еще вызывает порой вопросы, попробуем разобраться…



Принцип работы вискомуфты

Вентилятор с ременным приводом, обычно совмещенный с насосом охлаждающей жидкости, традиционно устанавливались на большинство моделей с продольным расположением силового агрегата. Если бы крыльчатка вентилятора жестко соединялась с приводным шкивом, то частота его вращения была прямо пропорциональна оборотам коленчатого вала — такое охлаждение было бы чрезмерно эффективно, особенно на больших оборотах и при низкой температуре за бортом. Поэтому, для регулировки интенсивности потока воздуха, проходящего через радиатор, между шкивом и крыльчаткой устанавливается вязкостная муфта.

При низкой температуре скорость вращения вентилятора минимальна, что позволяет двигателю быстрее прогреваться и заодно снижает шум от крыльчатки. По мере роста температуры обороты вентилятора также будут нарастать.

Конструкция вискомуфты вентилятора охлаждения

Ротор вискомуфты жестко крепится на шкиве насоса охлаждающей жидкости. По окружности диска ротора нарезаны косые зубья, которые выполняют роль насоса для перекачки масла. Корпус вискомуфты в сборе (корпус подшипника и передняя крышка) вращается вокруг ротора на подшипнике.

С обеих сторон ротора установлены пластины, отделяющие рабочие камеры от резервуаров. Передняя (с впускными каналами A и B и возвратным каналом) закреплена на крышке ротора, задняя (с возвратным каналом) — на корпусе подшипника.

1 — биметаллическая пружина, 2 — биметаллическая пластина, 3 — впускной канал B, 4 — впускной канал A, 5 — передняя камера, 6 — возвратный канал, 7 — возвратный канал, 8 — задняя камера, 9 — передний резервуар, 10 — зубья ротора, 11 — корпус подшипника, 12 — вал ротора, 13 — корпус подшипника, 14 — задний резервуар, 15 — задняя делительная пластина, 16 — ротор, 17 — передняя делительная пластина, 18 — передняя крышка.

Рабочие камеры представляют собой «лабиринты», образованные ребрами на роторе и на делительных пластинах. Момент передается от ротора к корпусу за счет «внутреннего трения» в силиконовом масле.

Биметаллическая пружина, установленная с внешней стороны корпуса вискомуфты, перемещает пластину, открывая и закрывая впускные каналы и регулируя перетекание масла в зависимости от температуры воздуха.





Функционирование вискомуфты радиатора

1. Вискомуфта, Холодный воздух.

При вращении ротора его зубья через возвратные каналы «откачивают» в передний резервуар масло из обоих камер и заднего резервуара. В результате его количество в камерах падает, передача усилия через жидкость уменьшается и частота вращения вентилятора становится значительно ниже частоты вращения ведущего ротора.



2. Вискомуфта, Теплый воздух.

Под действием центробежной силы масло из переднего резервуара вытесняется в переднюю камеру через открывшийся впускной канал A. «Вязкое трение» между ротором и передней пластиной возрастает, а разница в частоте вращения уменьшается.





3. Вискомуфта, Горячий воздух.

Открываются оба впускных канала, после чего масло поступает в обе рабочих камеры. Объем жидкости в них и «трение» максимальны, так что максимальна и передача вращения через вискомуфту.

Примечание. Поскольку управление оборотами происходит за счет изменения объема силиконового масла в полостях вискомуфты, то его утечка неизбежно ведет к снижению скорости вращения вентилятора и возможному перегреву двигателя.



Часть вискомуфт ранней конструкции не имела заднего резервуара. Поскольку после остановки двигателя масло стекает в нижнюю часть вискомуфты, то здесь его уровень в камерах значительно увеличивался и сразу после запуска двигателя, когда «трение» между ротором и пластинами достаточно велико, частота вращения вентилятора нарастала слишком сильно. При наличии заднего резервуара уровень жидкости в камерах на заглушенном двигателе оказывается ниже, а после запуска падает быстрее — в результате снижается уровень шума от вентилятора.





Евгений Е., Москва
(с) «Легион-Автодата»







Ремонт термовязкостной муфты на 111 движке «Мерседес-Бенц».

1.Снимаем металлические защелки на кожухе вентилятора

2. Отводим его в сторону двигателя и откручиваем шестигранником на 6 три болта, крепящие крыльчатке вентилятора к вискомуфте и вынимаем ее.

3. Поворачиваем кожух на 180 град. Вокруг оси вращения вентилятора. Иначе его нельзя вынуть для обеспечения доступа к самой вискомуфте.

4. Перед нами вискомуфта во всей своей красе. Муфта откручивается ключом на 36, причем нужно иметь ввиду, что толщина губок ключа не должна превышать 10 мм, иначе он не влезет. Это первый нюанс.

5. Для того чтоб застопорить вискомуфту от вращения и сдвинуть накидную гайку, я сделал простое приспособление из того, что попалось под руку (уголок на 50 ).

Просверливается отверстие диаметром 10 мм и накидывается на головку болта, который крепит шкив ременной передачи вращения к вискомуфте. Их там 4. На один накидывается, а во второй упирается, и гайка без проблем сходит с места. Муфта у нас в руках!

6. Отмываем ее от грязи, смотрим на конструктивную целостность и расклепываем в местах крепления биметаллической пластины. Второй нюанс – расклепывать нужно только с одной стороны. Этого достаточно, чтоб ее вынуть.

7. Вынимаем штырек вместе с уплотнительным кольцом и осматриваем кольцо. Если оно повреждено, что маловероятно или задубело, что тоже маловероятно на оригинальной вискомуфте, то придется искать замену. В моем случае оно было вполне в рабочем состоянии.

8. С помощью шприца заливаем силиконовую смазку ПМС-100.

Третий нюанс, позволяющий залить жидкость без проблем и лишних ее потерь. Отверстие в диаметре меньше 2-х мм и вязкая жидкость с трудом туда вливается. Для облегчения и ускорения процесса заполнения я просто нагревал вискомуфту на газовой горелке где-то градусов до 50 – 60. Воздух, что был в вискомуфте расширялся, а по мере ее остывания нужно просто заполнять отверстие жидкостью. Для ускорения этого процесса очень кстати подойдет вентилятор. Для вливания 2-х флаконов жидкости мне было достаточно нагреть и охладить ее 4 раза.

9.Заклепываем биметаллическую пластину и собираем все в обратной последовательности. И будет нам счастье.

PS. Убедиться в работоспособности вискомуфты, не поставив ее на двигатель, не представляю как это можно. Поэтому я, до того как завальцевать биметаллическую пластину, установил вискомуфту на двигатель без нее. Предварительно, конечно, закрепил штырек и уплотнительное кольцо скотчем, чтоб не потерять. Поставил крыльчатку и завел двигатель. Дав проработать ему с минуту, попробовал остановить крыльчатку, не получилось. Заклепал пластину и собрал окончательно. Завел и попробовал снова остановить крыльчатку. Останавливается и даже просто рукой. Остается только проверить на момент срабатывания.

Автор: КАЕ, mbclub.by



Ремонт вискомуфты вентилятора охлаждения радиатора Паджеро.



Вот так выглядит снятый вентилятор. Далее откручиваем три болта и снимаем крыльчатку.

Затем откручиваем три винта и снимаем крышку. Крышка выглядит вот так.

Аккуратно убираем диск находящийся сверху. Как я понимаю, этот диск и обеспечивает блокирование вентилятора на валу.
На этом диске стоит клапан (перепускной) скорее всего! Снимаем диск и видим вот такую картину маслом

ОСОБОЕ ВНИМАНИЕ ХОЧУ ОБРАТИТЬ НА ТО ЧТО!!!
ВСЮ СМАЗКУ КОТОРУЮ ВЫ ВИДИТЕ В МУФТЕ НАДО СОХРАНИТЬ!!!
ИНАЧЕ ВЕСЬ РЕМОНТ БУДЕТ БЕСПОЛЕЗНЫМ!!!!!
МАКСИМАЛЬНО СОХРАНИТЕ ВСЮ СМАЗКУ!!!
ТАК КАК ЭТО НЕ ОБЫЧНОЕ МАСЛО, А КАКАЯ ТО СИЛИКОНОВАЯ СУБСТАНЦИЯ, МЕНЯЮЩАЯ СВОИ ХАРАКТЕРИСТИКИ ПРИ ИЗМЕНЕНИИ ТЕМПЕРАТУРЫ!!!
ПРИ ПОВЫШЕНИИ ТЕМПЕРАТУРЫ ОНА СТАНОВИТСЯ ВЯЗКОЙ, А МАСЛО НАОБОРОТ ЖИДКИМ!!

Вот так выглядит всё без смазки!
Я во время ремонта её по незнанию просто стёр тряпкой L
По этому всем скажу ещё раз СОХРАНИТЕ СМАЗКУ ОБЯЗАТЕЛЬНО!!!

Для того чтобы выпрессовать заклинивший подшипник, нужно сточить чем-то типа маленькой бор машинки развальцовку на валу.
Как это примерно выглядит, видно на следующей фотографии!!

После того, как сточили завальцовку на валу, ставим вискомуфту в тиски.
Точнее разводим губки тисков так, чтобы сверху можно было поставить вискомуфту и она опиралась своим корпусом (не валом) на губки!

Внимание!!! Ни в коем случае нельзя бить по алюминиевому диску, который находится на валу! Если загнёте его, загубите вискомуфту!!!

Затем наставляем на вал что нибудь крепкое, цилиндрическое, не много меньше диаметра вала, и сильными резкими ударами выбиваем вал!

Для того чтобы выпрессовать подшипник, надо сделать следующее!!

ВНИМАНИЕ: подшипник в посадочном месте тоже завальцован!!!
Надо как то акуратно либо сточить на токарном станке, либо бор-машинкой убрать завольцовку.
Но так, чтобы новый подшипник можно было завальцевать!

Если не сточить завальцовку, то результат будет как у меня!
Присмотритесь на фотографию и увидите, что откалывается корпус кусками вокруг подшипника!!
Стачивать надо однозначно! Аккуратно!!

Подшипник такой, как стоит в вискомуфте стоит в магазине около 40-60р, притом Японский!
Обязательно он должен быть закрытого типа, т.е шарики не должны быть видны!!!

Возможно надо нанести на всякий случай на место посадки подшипника герметик.
И пока он не застыл, запессовать подшипник, а излишки герметика стереть тряпкой!

Место, где была завальцовка подшипника, как то завальцовываем, либо керним по кругу кернером!

Затем аккуратно запрессовываем вал!

Далее аккуратно напрессовываем алюминиевый диск!
Это мы делаем с помощью молотка!
Короткими ударами через деревянный брусочек (чтобы не повредить диск) и завальцовываем чем нибудь круглым!
Я делал это с помощью шарика от большого подшипника!

И всё !

Добавляем смазки, которую вы бережно собрали
Стальной диск ставим по меткам!
Это такие углубления на диске и корпусе вискомуфты вентилятора!

Автор: strange-tm, pajero4x4.ру





Какая может быть альтернатива  ремонту вискомуфты вентилятора?






silich.ru
