Стартер — это важнейший элемент автомобиля. На его плечи возлагается основная задача — пуск двигателя. Но, как и любой двигатель постоянного тока, стартер не обладает высокой надежностью. Иногда он выходит из строя, поэтому требуется ремонт или замена.
Как-то не слишком задумаешься о том, как работают системы автомобиля. До тех пор, пока что-то не выйдет из строя. И этим чем-то часто оказывается стартер, который предназначен для запуска двигателя. Чаще всего ломается его механическая часть, немного реже электрическая. Чтобы провести диагностику и ремонт, необходимо знать принцип работы стартера и его основные узлы. И небольшие, хотя бы общие, познания в электротехнике, не окажутся лишними. Так из каких же основных узлов состоит стартер и почему он крутится только при повороте ключа до упора?

УСТРОЙСТВО

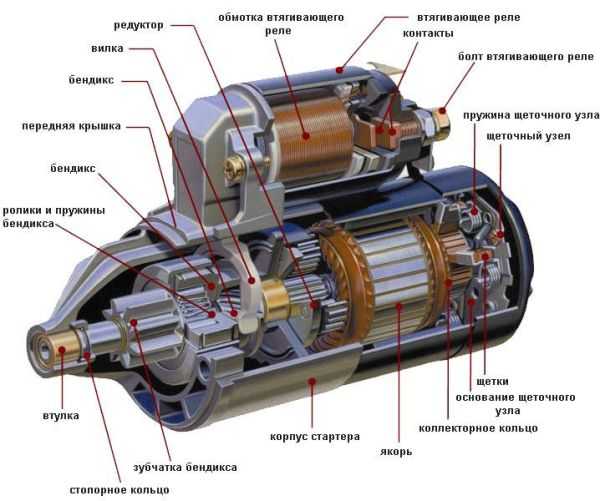

Небольшой по размеру агрегат, состоит из множества деталей, среди которых главными являются всего несколько.

  1. Электрический двигатель, в котором размещены обмотки и сердечники.
  2. Якорь, представляющий собой ось из высоколегированной стали, на которую запрессованы в заводских условиях сердечники и пластины коллектора.
  3. Втягивающее реле. Выполняет роль проводника для подачи электропитания двигателя стартера от замка зажигания автомобиля. Второй функцией этого узла является выталкивание обгонной муфты. Состоит выталкивающее реле из подвижной перемычки и силовых контактов.
  4. Бендикс, или обгонная муфта и шестерня привода коленвала. Это роликовый механизм, предназначенный для передачи вращения от электродвигателя на коленвал. После того, как пуск двигателя осуществлен, и потребность во вращении электромотора отпадает, приводная шестерня втягивается, и контакт с коленвалом прекращается.
  5. Щетки и их держатели. Служат для передачи электрического напряжения на якорь, а также повышают пиковую мощность самого электродвигателя во время главного рабочего цикла стартера.

Большинство стартеров, выпускаемых сегодня, устроены идентично друг другу. Конечно, существуют и небольшие отличия. К примеру, может отличаться принцип работы данного узла, устанавливаемого на автомобили с автоматической трансмиссией. Так, здесь обязательно присутствуют удерживающие обмотки, предназначенные для невозможности случайного пуска мотора, когда селектор коробки передач занимает любое ходовое положение. Кроме того, могут отличаться механизмы автоматического разъединения шестеренок.

Виды стартеров

Среди большого количества подобных электромагнитных двигателей различают всего 2 основных вида: стартеры с редуктором и без него.

  1. С редуктором

    Многие специалисты советуют использовать стартер с редуктором. Это обусловлено тем, что подобное устройство обладает сниженной потребностью тока для эффективной работы. Такие устройства будут обеспечивать кручение коленчатого вала даже при низком заряде аккумулятора. Также одним из самых важных плюсов такого устройства является наличие постоянных магнитов, которые сводят проблемы с обмоткой статора к минимуму. С другой стороны при длительном использовании такого устройства есть вероятность поломки вращающей шестерни. Но к этому, как правило, приводит заводской брак или попросту некачественное производство.

  2. Без редуктора

    Стартеры, которые не имеют устройство редуктора обладают непосредственно прямым действием на вращение шестерни. В данной ситуации владельцы автомобилей, которые имеют без редукторные стартеры выигрывают в то, что такие устройства имеют более простую конструкцию и легко поддаются ремонту (читайте про ремонт стартера своими руками). Также стоит отметить, что после подачи тока на электромагнитный включатель происходит моментальное сцепление шестерни с маховиком. Это позволяет обеспечить весьма быстрое зажигание. Стоит отметить тот факт, что подобные стартеры обладают высокой выносливостью, а вероятность поломки из-за воздействия электричества сведена к минимуму. Но устройства без редуктора имеют вероятность плохой работы при низких температурах.

Признаки неисправности

Часто случается неисправность, когда стартер вращается, а маховик не приводится в движение. При этом слышны посторонние металлические звуки, скрежет. Это говорит о том, что венец на маховике износился и требует замены. Стоит заметить, что при прокручивании коленчатого вала на несколько сантиметров, стартер «схватывает» и автомобиль заводится. Для ремонта потребуется снимать коробку передач и менять венец. В крайнем случае, его можно просто перевернуть, так как изнашивается он до середины.

А вот если крутится стартер, но движение не передается, при этом нет посторонних звуков, и при прокручивании коленвала не заводится двигатель, то проблема в обгонной муфте. Снимите стартер, разберите его, проверьте муфту. Если она свободно вращается в обе стороны, то сразу же замените ее. Обычно муфта идет в единой конструкции с вилкой и шестерней.

А вот в случае, если не слышно щелчка втягивающего реле, то можно судить о том, что есть две поломки. Самая безобидная – это севший аккумулятор, поэтому не хватает тока для притягивания якоря. Если же аккумулятор заряжен, то неисправность во втягивающем реле. Либо сгорела обмотка, либо контакты подгорели и перестали проводить электричество.

Как уберечь стартер от поломки?

Стартер автомобиля – очень важный механизм, без которого машина просто не будет двигаться с места. Далеко не каждый автомобилист сможет самостоятельно найти причину, по которой стартер не крутит, но в силах любого предпринять меры профилактики чтоб он служил долго и качественно.

  1. Все автомобилисты знают, что нужно регулярно проходит ТО на станции, которой вы доверяете. Здесь смогут определить проблемы на начальной стадии и сразу же их исправить. Опытный мастер может найти проблемы в работе стартера на начальной стадии, и спасти еще рабочую деталь.

Мы говорим о тех ситуациях, когда мотор вашего авто не заводится в течении первых 5 секунд. Это свидетельствует о проблемах с работой стартера. Но многих начинающие водители упрямо пытаются решить проблему нажимая кнопку зажигания снова и снова. Тогда стартер просто ломается и требует замены.

  1. Автозапуск очень быстро сжигает стартер и разряжает аккумулятор, лишая этим возможности транспортного средства к передвижению.
  2. Опытным водителям знакомы ситуации, когда неожиданно заканчивается бензин. И чтоб не толкать машину несколько километров до заправки, они едут на стартере. Такой вариант возможен, но для детали он скорее всего станет последним. При таких нагрузках стартер просто не выдерживает и сгорает. Думайте сами, стоят ли несколько километров дороги покупки новой детали.
  3. Не стоит оставлять стартер включённым после запуска двигателя. Это приведет к неоправданно быстрому износу детали.

Помните, в некоторых случаях машина заводится не с первого раза, особенно холодными зимними вечерами. А вот брелок сигнализации говорит владельцу об обратном. В таком случае виной всему служит сигнализация, которая просто не поняла что мотор не запустился, и бесконечно гоняет стартер в попытка завести двигатель автомобиля. Если вы увидели такую проблему и в своей машине, сразу же обратитесь за помощью к специалистам, в противном случае автозапуск просто испортит вам стартер постоянными попытками завести мотор. К тому же вы будете иметь постоянно севший аккумулятор.

Иногда случаются ситуации, когда машина заведена с помощью автозапуска, но стартер продолжает работать еще в течение нескольких секунд. Происходит это по вине сигнализации, которая вовремя не отключила деталь. Если такая ситуация будет повторяться в дальнейшем, то ничего хорошего из этого не получится.



МОЖНО ЛИ ПРОДЛИТЬ ЖИЗНЬ СТАРТЕРУ

Вне зависимости от своей конструкции, автомобильный стартер является достаточно дорогостоящим узлом, и его внезапный выход из строя неизбежно повлечет за собой непредвиденные материальные расходы. Поэтому при эксплуатации автомобиля работоспособности этого элемента следует уделять максимум внимания, кроме этого, продлить срок его безаварийной работы помогут и соблюдение элементарных правил:

  • интервал между пуском двигателя и началом движения всегда должен составлять не менее 30-ти секунд;
  • недопустимо использовать его для передвижения автомобиля на любое расстояние, чем достаточно часто грешат начинающие водители;
  • крайне важна регулярная диагностика этого узла, а также своевременное устранение малейших неполадок в его работе.

Чтобы не допустить критического момента, когда стартер потребует замены либо дорогостоящего и длительного ремонта в сервисе, следует обращать внимание на любые изменения в его привычной работе. К числу наиболее распространенных предвестников близкой поломки можно отнести несколько признаков.

  1. Появившаяся при повороте ключа зажигания задержка в работе, что служит сигналом, чтобы был оперативно проверен втягивающий стартера.
  2. В теплое время года, при нормальной вязкости масла отмечается крайне трудное вращение коленвала – в данном случае немедленно проверяется состояние подшипников или щеток устройства.
  3. Затрудненный выход шестерни стартера из зацепления с венцом коленвала, который часто и является причиной такого явления.
  4. При повороте ключа зажигания слышен характерный для запуска мотора звук, но сам пуск не происходит.
  5. При подтвержденном поступлении к устройству электропитания – его вращение полностью отсутствует.
  6. После запуска и начала самостоятельной работы двигателя, стартер не отключается, продолжая вращение и потребление огромного количества электричества.

Поломанный стартер – чинить или менять?

Чаще всего, при покупке нового автомобиля стартер не нуждается в повышенном внимании первые 5-7 лет. После этого возможны поломки и неполадки в работе, которые нужно сразу же устранять.

Стартер относится к дорогостоящим комплектующим. Перед тем, как установить деталь на автомобиль она долго тестируется и проверяется экспертами и во время краш тестов. Именно поэтому в США и других развитых странах ремонт, а точнее восстановление стартеров происходит непосредственно на заводе – изготовителе конвейерным способом.

При обращении на СТО с жалобами на работу стартера его сразу же меняют на новый или восстановленный, а поломанная деталь отправляется напрямую на завод, который ее произвел. В такой ситуации машина продолжает ездить без проблем, без ущерба для владельца.

Что же касается нашей страны, то при поломке меняют деталь на новую лишь 1 из 10 пользователей авто. Такая ситуация напрямую связана с ценовой политикой, ведь починить стартер значительно дешевле, чем приобрести новую деталь.

Если поломка незначительная, то ремонт выгоднее, но если обгорела обмотка либо вышел из стоя якорь, то починка может стоить как большая половина нового стартера. Чтоб не попасть в ситуация, при которой скупой платит дважды, лучше сразу поменять деталь на новую.

За счет того, что новые комплектующие имеют достаточно высокую цену, а стоимость работы ей рана, ремонт стартеров это отличная возможность для работников СТО заработать денег. Сегодня на многих сервисных це

нтрах висит табличка, с призывом обратится в их компанию для ремонта, но на самом деле хороших мастеров очень мало. Большая часть ответственных мастеров даже не берутся за такую работу. Те автовладельцы, которые хотят сэкономить немного финансов обращаются за помощью к некачественным мастерам, которые плохо чинят, и через некоторое время вы снова окажитесь в плену поломанных деталей. В качестве вывода хочется сказать, что большинство проблем со стартером возникает вследствие неумелого с ним обращения самого собственника машины. После определения поломки и ее исправления задумайтесь на минутку, что привело к такому состоянию детали? Не ваш ли способ управления авто?

ДИАГНОСТИКА – ЛУЧШЕ ДОВЕРИТЬСЯ ПРОФЕССИОНАЛУ

Любая из вышеприведенных неисправностей, сама по себе не является критичной, но, если вовремя ее не устранить, она может привести к полному выходу устройства из строя. Несмотря на то, что место, где находится стартер не отличается трудным доступом, и его проверка возможна своими руками, для этого требуется определенный опыт. Тем более, если стартер новый или с небольшим сроком эксплуатации, гораздо проще отдать его на профессиональную диагностику.

Она проводится на специальном стенде, позволяющим выявить абсолютно все нарушения в нормальной его работе. При недостатке опыта и знаний, самостоятельный съем этого узла и его ремонт могут закончится необходимостью его замены, да и при осуществлении обратной установки устройства схема подключения стартера может быть нарушена. Если исключить механические неисправности, которые связаны с износом его основных частей, главные неисправности и неполадки в работе стартера относятся к электрической части:

  • обрыв электрической цепи;
  • замыкания внутри корпуса устройства;
  • обгорание самого механизма в тех местах, где происходит контакт рабочих элементов и электрического тока большого напряжения.

Отдельно стоит упомянуть про износ щеток. При несвоевременном контроле и замене этого расходного элемента, мощность устройства резко падает, и даже при полностью заряженной аккумуляторной батарее пуск мотора осуществить достаточно сложно.
