Иммобилайзер. Виды и устройство. Работа и применение. Как выбрать

Иммобилайзер представляет собой специальное электронное противоугонное устройство, способное обездвижить автомобиль. Главное назначение – противостояние угонщикам и несанкционированному доступу путем блокирования некоторых видов электроцепей. Если правильно подобрать данное устройство и установить его по всем правилам, то оно может стать серьезной помехой для угонщиков. Благодаря его небольшим размерам данный элемент легко внедряется в электронную часть машины, что также снижает риск его обнаружения и обхода.

Иммобилайзер воздействует на несколько важных систем, благодаря чему запустить машину без хозяина будет практически невозможно. В первую очередь это касается системы зажигания, а также подачи топлива. Впервые это чудо электроники появилось еще в начале восьмидесятых годов двадцатого века. Именно тогда многие владельцы машин стали использовать секретную кнопку, с помощью которой автомобиль приводился в движение. Именно тогда появилась идея, которая заключалась в том, что мотор должен запускаться с помощью секретного включателя. С этой целью выполнялся разрыв электроцепи, куда и вставлялась секретная кнопка. Но вскоре от таких самоделок стали отказываться, ведь появились более совершенные схемы.

Иммобилайзер

 может быть:

• Штатным.
• Бесконтактным.
• Контактным.

В большей части случаев для взаимодействия с данным элементом применяется обычный железный ключ, но также допускается использование беспроводного электронного ключа, либо скрытой кнопки. Такую систему вполне можно установить в мастерских, однако современные машины все чаще сходят с конвейера с уже встроенными устройствами.

Контактное

Устройство работает при помощи специального ключа, который необходимо вставить в скважину или поднести к замку. Управлять, активировать и деактивировать контактное устройство можно с помощью секретного уникального кода, то есть с помощью клавиш. Подобная система практически изжила себя, так как у нее имеется один главный недостаток — угонщик всегда будет знать, где находится данное устройство.

Бесконтактные

Основным отличием бесконтактных элементов является расположение антенны, которая принимает сигнал. Ее можно спрятать в обивке салона или в другом месте, благодаря чему злоумышленнику будет трудно определить, где находится «защита». Система запускается в действие при помощи брелка либо карточки.

Бесконтактные системы с малым радиусом

Данные устройства выделяются тем, что приемная антенна имеет довольно небольшой радиус действия. В большинстве случаев расстояние не превышает 10 см. Работает это так: брелок необходимо поднести к антенне, что приведет к разблокировке цепи. В результате система запустит автомобиль.

Главным минусом таких устройств является небольшой радиус действия, вследствие чего злоумышленник может отследить, в каком месте находится антенна. В связи с этим появляется необходимость с особой бдительностью использовать подобную систему.

Бесконтактные системы большого радиуса действия

Они функционируют по принципу электровзаимодействия, поэтому отследить их работу трудно.

Устройство с функцией «защита в движении»

Ряд моделей имеют особую схему функционирования, что предполагает беспрепятственный запуск движка, а также последующее движение автомобиля. Главная особенность системы заключается в том, что спустя некоторое время движок начинает барахлить, после чего глохнет. Угонщик вместе с поломанной машиной остается наедине. Появляется большая вероятность того, что он бросит автомобиль и скроется.

Данная система способна уберечь водителя и машину в случае разбойного нападения. Особенность конструкции подобных устройств в том, что цепи блокирования при незаведенном движке не разорваны, размыкание осуществляется при непосредственной работе движка. В большей части случаев для этого предусматривается три реле разрыва.

Устройство

Иммобилайзер

 в большей части случаев имеет следующее конструктивное исполнение:

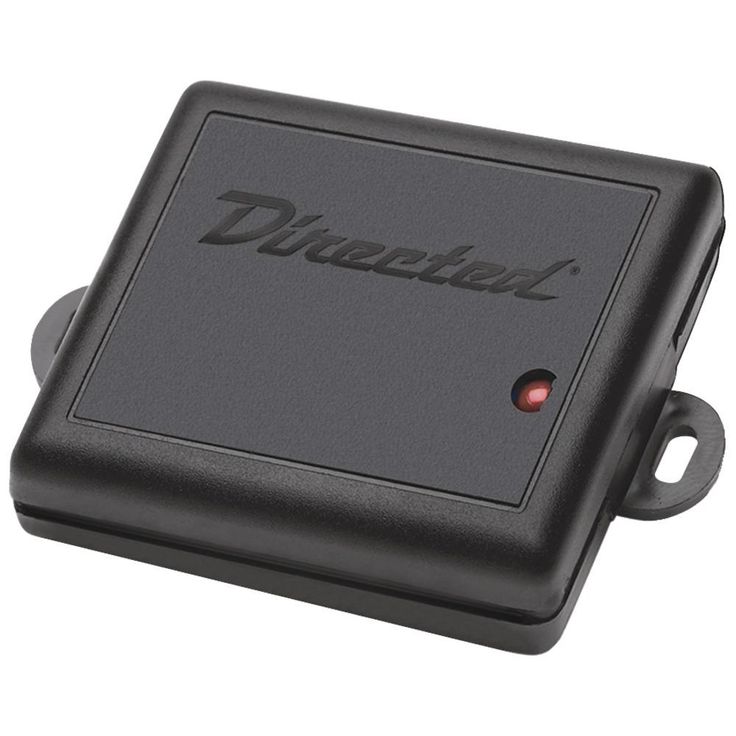

• Блок управления. Это основной элемент, который ведет обработку сигналов, поступающие от датчиков, вырабатывает решение и отдает команды. Он действует на базе микросхемы, в которой «прошита» конкретная программа действий. В микросхеме имеется код обмена, применяемый во время опроса от ключа, брелка или карты. К тому же в схеме управления устройства имеется катушка, выполняющая роль оперативного считывания данных с ключа.
• Электромагнитное реле. Этот элемент обеспечивает непосредственный разрыв электроцепи. Их может быть от одного до трех. Эти реле при соответствующей команде блока управления разрывают цепи, которые соединяют важнейшие элементы автомобиля.
• Ключ либо карта. Указанный элемент является источником пароля, который активирует систему. Если пароль в ключе соответствует тому, который записан в устройстве, то все нормально функционирует. Если же наблюдается несоответствие, то подается сигнал на блокирование автомобиля. В большинстве случаев применяется шифр, либо кодированный сигнал.

Среди самых перспективных направлений развития проектирования противоугонных систем явилась разработка модульных систем. Если раньше иммобилайзер представлял один центральный элемент, то сегодня разработчики разносят функции по разным модулям. Благодаря такому подходу удалось в несколько раз повысить стойкость машины к угону.

Каждый модуль способен задействовать сразу несколько блокировок. При правильном монтаже такой системы у угонщика практически не будет шансов для запуска движка до того момента, пока он не найдет все точки разрыва. При этом, если будет найден один из модулей, то нельзя будет отключить остальные, ведь «общение» осуществляется посредством кодированных посылок. К тому же ряд блокировок начинают работать непосредственно после пропадания связи с определенными модулями.

Принцип действия

Иммобилайзер по принципу действия напоминает штатную сигнализацию автомобиля, но по многим параметрам кардинально отличается от нее. Устройство действует на расстоянии всего лишь пару метров, а иногда и нескольких сантиметров. Его главная особенность в том, что его отдельные части стараются замаскировать под определенные детали или приборы. Само устройство работает также через стандартную штатную электрическую сеть, но на высокочастотных волнах, что также препятствует его обнаружению. Например, реле делают в виде предохранителя и монтируют в блок, чтобы он не выделялся.

В случае применения модульных систем связь между ними обеспечивается посредством проводных шин, либо частично с использованием радиоканалов. Вызвано это тем, что радиочастоты можно заглушить, а проводную связь – нет.

Если происходит несанкционированная попытка завести машину, то система направляет сигнал на соответствующие механизмы. Это приводит к блокировке движка. В результате мотор не запускается, либо начинает работать, но останавливается спустя определенное время. В большинстве случаев подобные системы оснащаются автоматической активацией, вследствие чего, если автомобиль долго не используется, то включается система защиты, которая устанавливает автомобиль под охрану.

Современная транспондерная система работает по бесконтактному принципу. У владельца автомобиля имеется специальный брелок, либо карточка, в которой вшит закодированный шифр. Если владелец садится в машину, то брелок попадает в зону действия приемника, вследствие чего происходит считывание кода. Если авторизация пройдена, то устройство защиты отключается, если нет, то машина остается заблокированной. Данный приемник скрыт очень надежно и может быть смонтирован в самом неожиданном месте, к примеру, в кресле пассажира.

Применение

Иммобилайзер в большей части случаев устанавливается в машины дорогих комплектаций. Главная особенность подобных систем в том, что устройство не останавливает от проникновения внутрь салона. В то же время оно препятствует запуску движка, либо приводит к его остановке спустя пару минут его работы. Ряд моделей могут блокировать функционирование других систем машины.

Управлять действием устройства может лишь владелец, у которого имеется прибор контактного либо дистанционного запуска. Обнаружить принимающее устройство практически невозможно. Если угонщик не может в течение минимального времени запустить машину, то чаще всего он бросает попытки и скрывается, чтобы не привлекать внимание.

Как выбрать

Иммобилайзер желательно выбирать с учетом следующих рекомендаций:

• В первую очередь следует изучить рейтинг наиболее надежных устройств, а также проконсультироваться с мастерами, которые будут заниматься установкой устройства в машину.
• Далее следует определиться, какой тип устройства будет для вас лучше; контактный, бесконтактный, электрический либо магнитный. В большинстве случаев рекомендуется использовать устройства, которые оснащены радиометками.
• Сигнал от брелка бывает статическим или динамическим. Рекомендуется выбирать динамический, ведь это постоянно меняющийся сигнал, который не позволяет считать код специальными устройствами. В случае со статическим сигналом злоумышленники смогут его легко записать и воспроизвести в момент, когда Вас не будет рядом с машиной.
• Узнайте, предоставляется ли гарантия на выбранную модель. Минимальный срок гарантии должен составлять 3 года. Именно столько должен работать качественный продукт.

Похожие темы:

• Электрооборудование автомобиля. Устройство и работа. Особенности
• Автомобильные предохранители. Виды. Проверка и замена
• Системы охранной сигнализации. Виды и оборудование. Особенности
• Карты доступа. Виды и работа. Прменение и особенности

Типы иммобилайзеров

Автомобильные иммобилайзеры служат для защиты от угона и блокируют несанкционированный запуск двигателя, а в отдельных случаях глушат уже заведенный двигатель при отсутствии владельца автомобиля. Рассмотрим типы иммобилайзеров, особенности конструкции и принцип их работы.

Штатные иммобилайзеры Дополнительные иммобилайзеры Кодовые иммобилайзеры Контактные иммобилайзеры Иммобилайзеры с контактной меткой Иммобилайзеры со Сканированием Отпечатка пальца Бесконтактные иммобилайзеры Иммобилайзеры малого радиуса действия (транспондерные) Иммобилайзеры большого радиуса действия (с радиоканалом) Иммобилайзеры большого радиуса действия с датчиком движения

Штатные иммобилайзеры

Штатный иммобилайзер уже установлен в автомобиле при его производстве и является частью  его конструкции. Он состоит из:

1. Электронного блока, который может быть в отдельном корпусе или совмещен с другим блоком автомобиля. К примеру это может быть приборная панель или электронный блок управления электрической частью кузова автомобиля.
2. Приемной антенны, как правило на корпусе замка зажигания в виде кольца

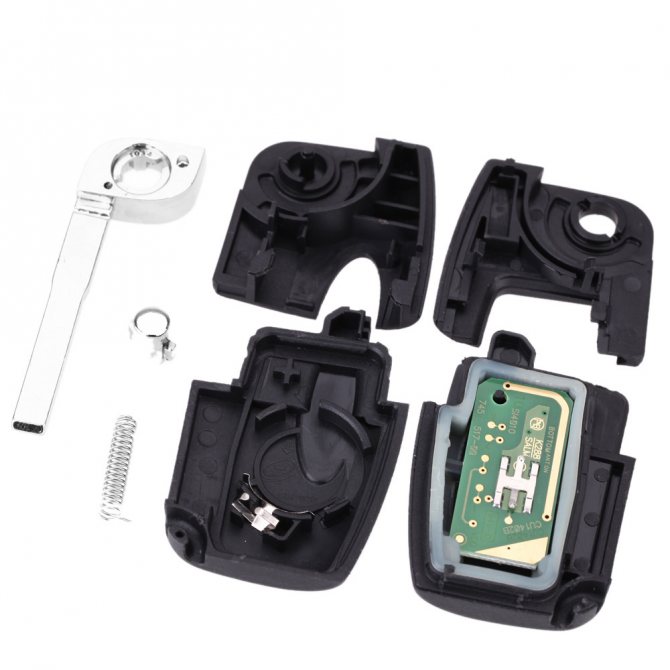

3. Электронного чипа или транспондера внедренного в корпус ключа зажигания.

Чип или транспондер («Транспордер» (transponder) это сокращение от transmitter + responder. Транспордер – это электронный чип с постоянной памятью, которая не требует постоянного источника питания. Изнутри транспордер представляет собой сердечник с намотанной на него кольцами проволоки. Эти системы основаны на магнитном взаимодействии (Magnetic Coupled Transponder Systems)), служат для опознавания разрешенных ключей автомобиля и имеют закодированную информацию, которая считывается антенной и проверяется блоком штатного иммобилайзера. Если информация верная то иммобилайзер дает разрешение на запуск двигателя, если нет то запуск блокируется.

Нужно заметить, что штатные иммобилайзеры в основном не имеют ни каких блокировок, другими словами. не «разрывают» электрические цепи автомобиля. Работа двигателя блокируется программно в ECU управления двигателем. Есть конечно и исключения, например штатный иммобилайзер BMW (EWS, CAS) блокирует цепь управления стартером вместе с программной блокировкой в модуле ECU управления двигателем .

Более подробно о штатном иммобилайзере можно почитать в статье на сайте.

Дополнительные иммобилайзеры

Все иммобилайзеры устанавливаемые на автомобиль не на его производстве можно считать дополнительными и они служат для усиления защиты  от угона.  Дальше мы рассмотрим эти типы автомобильных иммобилайзеров, но сначало о принципах блокирования имобилайзерами электрических цепей

Принцип блокирования электрических цепей имобилайзерами

По своим охранным возможностям иммобилайзеры различаются на системы с контактным принципом блокировок двигателя и бесконтактным, а так же отличаются количеством самих блокировок и состоянием блокировок в состоянии покоя. С количеством блокировок все ясно — в основном это 1, 2 или 3. Что касается их принципиального исполнения — есть 2 варианта:

Если блокировка осуществляется с помощью реле встроенного в корпус иммобилайзера или стоящего отдельно, но имеющего проводное управление от иммобилайзера, то такая блокировка называется КОНТАКТНОЙ. В свою очередь внешния КОНТАКТНАЯ блокировка может быть простой (потенциальное управление) или кодированой (Передача команды блокировки производится с помощью кодированных сигналов по однопроводным линиям. Хорошо зарекомендовавший себя способ. Применяется в системах DEFA LAN (DEFA 823), GUARD RF-311, «Сталкер» (шина MS-LAN) и Meritec -2. ).

Если прерыватель цепи устанавливается произвольно на фрагменте бортовой сети автомобиля и не имеет непосредственной (проводной) связи с иммобилайзером, то она называется БЕСКОНТАКТНОЙ блокировкой.  БЕСКОНТАКТНЫЕ блокировки имеют кодированый радио канал связи с блоком иммобилайзера и работают только со своим блоком иммобилайзера, количесво их как правило не ограничено. Некоторые БЕСКОНТАКТНЫЕ блокировки построенны на технологии беспроводной связи Bluetooth™ (Технология Bluetooth обеспечивает надежную и экономичную радиосвязь между иммобилайзером и реле блокировки. Передаваемая информация надежно шифруется.).  другой вариант Бесконтактной блокировки, это с применением метода передачи сигнала с уплотнением канала связи, в качестве которого используется штатная электропроводка автомобиля, по которой и передаётся код управления для реле  с использованием соответствующей модуляции сигнала переменной частоты в диапазоне от 10 до 130 кГц. Сигнал переменной частоты легко отделяется от постоянного напряжения +12 В, а помехи отфильтровываются. Применяется в системах BLACK BUG 71 реле HOOK-UP, реле WAIT UP

В свою очередь любая блокировка (реле) которая «разрывает» электро-цепи автомобиля, в состоянии покоя (обесточена) имеет нормально замкнутые или нормально разомкнутые контакты реле подключенные к блокировочным проводам. Что это значит? Это значит, что блокировка с нормально разомкнутым контактом вродебы надёжнее защищает от угона. При отключении иммобилайзера с такой блокировкой от питания, двигатель запустить всеравно нельзя. Но с другой стороны не все цепи можно блокировать такими блокировками. Современные автомобили не терпят нормально разомкнутых блокировок и фиксируют ошибки электрооборудования, а в отдельных случаях нарушаеться нормальная работа автомобиля пока не будут «скинуты» ошибки. В таких случаях нормальнозамкнутая блокировка будет весьма кстати, тем более есть вариант когда бесконтактная нормально замкнутая блокировка надёжно отключит двигатель если блок иммобилайзера будет обесточен. По сути не так важно нормально замкнутая или нормально разомкнутая, важно чтобы правильно был подобран иммобилайзер для конкретного автомобиля с учётом его особенностей.

Ну и по мимо уже сказанного нужно добавить, что помимо реле, методов управления и связи, типов кантактов важен алгоритм работы иммобилайзера. Алгоритм определяет как и когда и при каких обстоятельствах будут замкнуты или разомкнуты цепи блокировки двигателя и эти алгоритмы могут быть разными от простых  до сложных.  Прежде чем ставить тот или иной имобилайзер на конкретный автомобиль нужно изучить досконально алгоритм его работы и особенности конструкции автомобиля, тогда и автомобиль будет надёжно защищён и не возникнет конфликта между его электроникой и иммобилайзером.

Ну, что идём дальше подробнее посмотрим на типы автомобильных иммобилайзеров.

Кодовые иммобилайзеры

Этот тип иммобилайзеров имеет кода-наборный интерфейс, для ввода кода отключения. Интерфейс может быть разным по исполнению: это может быть специальная цифровая клавиатура с полным набором цифр, или клавиатура из шести ,пяти, четырёх, трёх, двух кнопок и даже одной кнопоки.

Метод Набор кода, тоже бывает разным, это может быть простой прямой цифровой набор или цифра вводиться количеством раз нажатой кнопки. К примеру на двух-кнопочном наборе кода, одна кнопка служит для набора цифры: пять раз нажал (5) два раза (2), а вторая кнопка для ввода набранной цифры (как клавиша Enter на компьютере). Или другой вариант: код вводиться сменой кнопки их чередованием. К примеру код для отключения иммобилайзера 254, чтобы его ввести нажимаем первую кнопку два раза, затем вторую пять раз, затем снова первую четыре раза. При одно-кнопочном вводе кода используется временной интервал и как правило в помощь индикация светодиода. Набираем первую цифру количеством нажатий на кнопку, ждем когда мигнёт светодиод или по времени — например 1,5 секунды и набираем следующую цифру и так далее.

Подобрать код практически не реально, потому что на это нужно время, которого нет у угонщика. И более того, после не правильно введённого кода несколько раз, иммобилайзер в течении некоторого времени, вообще его не принимает, даже если он валидный (правильный).

Не имея ни каких меток и ключей управления, кодовый иммобилайзер является мощной защитой от угона и если к примеру у вас украли ключи от машины, то секретного кода злоумышленники не знают, а значет есть  большой шанс, что автомобиль без хозяйна не уедет. Нужно добавить, что у кодового иммобилайзера есть и не большой недостаток — секретный код можно подсмотреть наблюдая за действиями водителя, поэтому чтобы это не произошло, нужно устанавливать кода-наборную панель так чтобы максимально исключить этот вариант .

Контактные иммобилайзеры

Иммобилайзеры с контактным ключом

Контактные иммобилайзеры, это самые первые модели иммобилайзеров, с них всё и началось. Метод управления ими заключался в замыкании секретным ключом одной или двух пар контактов. Естественно, что отключались такие иммобилайзеры простым соединением контактов. В дальнейшем эти имобилайзеры были модернизированы и простым замыканием контактов снять его охраны стало не возможным.

Контактный ключ стал частью схемы иммобилайзера, так существует целый ряд устройств, метод управления которыми реализован по технологии Dallas. Сам секретный ключ при этом может быть выполнен как в виде пальчикового штекера, так и виде контактной таблетки. Внешний вид контактного ключа может быть любой — суть в замыкании контактов ключом и обработка электрического сигнала встроенной в ключе схемой.

Иммобилайзеры со Сканированием Отпечатка пальца

В качестве управления таким типом иммобилайзеров используется идентификация водителя по отпечаткам пальцев, она осуществляемая с помощью сканирующего модуля и позволяет просто и достаточно быстро отследить тревожную ситуацию и предотвратить несанкционированный доступ к управлению автомобилем. А Ситуции бывают разные,  угонщики могут применить физическую силу и, попросту, заставить вас пройти идентификацию. Этот момент, также, предусмотрен. Система настраивается с учётом «тревожного пальца». Если считывается «тревожный» отпечаток, система снимает блокировку, двигатель заводится и только, после некоторого периода, движения двигатель глохнет. В качестве примера таких устройств: WOODOO WD-800/WD-800W , Иммобилайзер BIOCODE AUTO M10

Бесконтактные иммобилайзеры

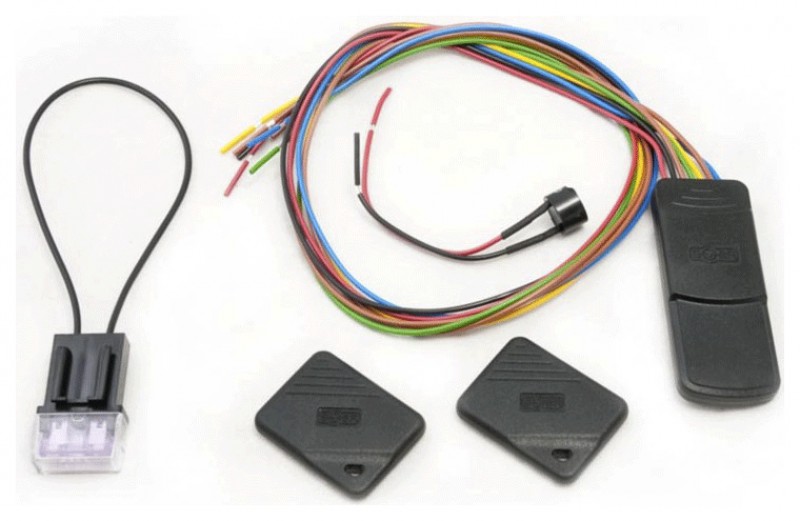

Транспондерные иммобилайзеры малого радиуса действия

Такой иммобилайзер управляется транспондером на подобие штатного иммобилайзера, через кольцевую антену. Антенна системы прячется под обшивку салона, а управление иммобилайзером не требует непосредственного контакта с меткой, просто поднести её к считывателю (антене) на расстояние нескольких сантиметров. Как только метка поподает в магнитное поле антены, активируеться транспондер встроеный в метку и между ним и антеной начинаеться электромагнитный обмен информацией, в это время и выеясняеться свой ты или чужой. Если свой, то иммобилайзер снимаеться с охраны отключая все свои блокировки.

Каждая Транспордерная метка имеет свой уникальный код и не имеют элементов питания, гермитичные и не бояться влаги. Метки могут быть разраобразные по своему исполнению: в виде карточки по форме и размеру повторяет кредитную, в виде лепестка, в виде брелочка, в виде кожанного брелока для ключей и т.д..

Как правило транспондерные иммобилайзеры имеют две иногда три встроенные в его корпус блокировки двигателя. Некоторые имеют одну встроенную и дополнительную внешнию блокировки, к примеру как у иммобилайзера Guard GT-25

Новое поколение транспордерных иммобилайзеров используют системы диалогового динамически изменяемого кодирования MF (MiFare) на базе карт MiFare Classic. Данный вид кодировки абсолютно новый применительно к автомобильному оборудованию. Выход данного оборудования был обусловлен необходимостью ликвидировать основную проблему существующих иммобилайзеров — устаревшие виды кодирования с постоянным не динамическим кодом. (EM Marin, D.A.S и др.) Теперь общение между центральным блоком и карточкой-меткой идет по принципу диалога (постоянно изменяющимися) посылками, со сменой кода в карте (метке). В качестве примера таково устройства: иммобилайзер DF-MF 2 малого радиуса действия.

Иммобилайзеры большого радиуса действия (с радиоканалом)

Все Иммобилайзеры большого радиуса действия имеют «радиоканал» связи между блоком иммобилайзера и меткой управления. Радиус действия антенны иммобилайзера достигает 1-5 метра . Поэтому водителю не нужно подносить метку непосредственно к антене иммобилайзера, что безусловно удобно и повышает степень безопасности.

В иммобилайзерах таких как Pulsar 12 — брелок-метка, постоянно (каждые 2,3 сек. ) излучает динамически изменяющийся код на частоте 433,92 МГц. Количество кодовых комбинаций составляет 280 триллионов. Метки Иммобилайзера BLACK BUG 71 обмениваються с блоком по технологии DID® — Dynamic Identification Dialog (динамический идентификационный диалог) – применяется в метках-транспондерах, благодаря которым автомобильная охранная система распознает владельца. Технология DID надежно защищает метку от электронного взлома.

Мощный толчок в развитии, иммобилайзеры получили с переходом радиоканала на новую, более высокую частоту 2,4 ГГц. Работа на этой частоте позволила существенно (до 15 метров) увеличить дальность опознавания. Первыми были специалисты из Латвии котороми был разроботан иммобилайзер Skybrake. Радиоканал защищен диалоговой системой кодировки, которая свела возможность интеллектуального взлома радиопосылки к минимуму. Затем с небольшим опозданием были иммобилайзеры Starline Smart, DF-KEY и Pandect IS-470. Новые технологии позволили сделать размеры корпуса таким, что блок иммобилайзера легко можно вплетсти в штатный жгут электропроводки.

Все эти имобилайзеры осуществляют алгоритм именуемый «защитой в движении». Если Водитель будет выброшен из машины и у него отнимут ключи и документы, но метка (при правильном хранении) останется у хозяина, то когда автомобиль отъедет на некоторое расстояние он заглохнет и у преступников уже не будет возможности обыскать хозяина или угрозами потребовать от него транспондер.

Иммобилайзеры большого радиуса действия с датчиком движения

Все эти имобилайзеры тоже осуществляют алгоритм именуемый «защитой в движении», но есть одно отличие. Единственое отличие таких иммобилайзеров, это особый алгоритм работы. Он предусматривает возможность запуска двигателя и начало движения автомобиля без наличия метки-транспондера. Этот алгоритм преследует три цели:

• 1. Если Угонщик завёл двигатель, начал движение, но через несколько десятков метров пути двигатель вдруг начинает работать с перебоями и глохнет. В такой ситуации автомобиль, скорее всего, будет им брошен.
• 2. Владелец автомобиля может безопасно покинуть заведённый автомобиль с меткой в кармане не беспокоясь, что кто-то прыгнет в автомобиль и уедет.

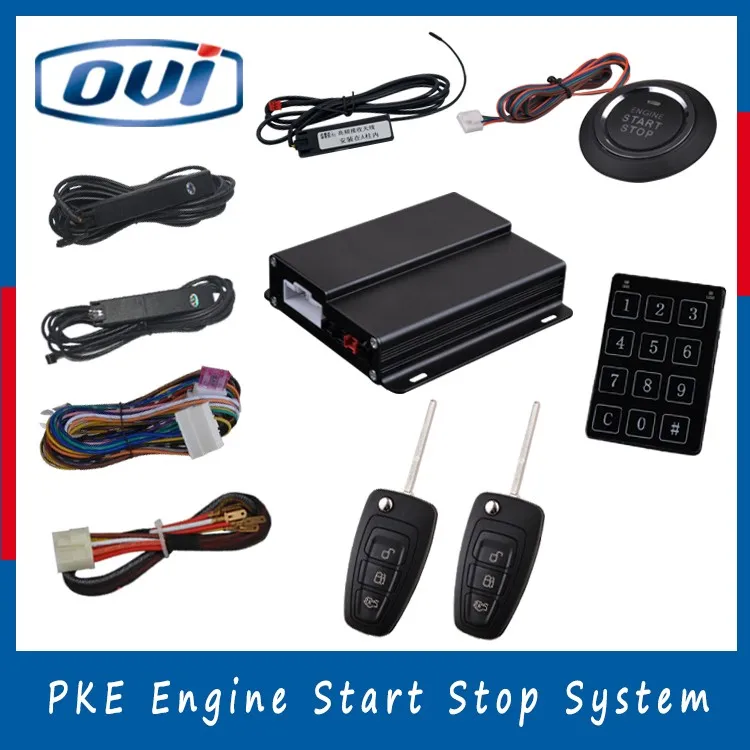

• 3. Дистанционный запуск двигателя. Сигнализация может спокойно завести двигатель дистанционно и имобилайзер этому не припятствует пока автомобиль стоит на месте.

Такую логику работы обеспечивают иммобилайзеры BLACK BUG 71L с технологией WAIT-UP, иммобилайзеры работающии на частоте 2,4 ГГц с диалоговым кодом PANDECT IS-570, GERION I-10 и другие. Главным элементом который обеспечивает такой алгоритм, это электроныый акселерометр который чуствует перемещение в пространстве и ускорение автомобиля.

Иммобилайзер: что это такое,виды,устройство,принцип действия,фото

Nevada 1976Иммобилайзер: что это такое,виды,устройство,принцип действия,фото 0 Comment

Содержание статьи

Еще двадцать лет назад большинство водителей России, Азии, Северной Америки не подозревали о существования противоугонного устройства под названием «иммобилайзер».  В США первые иммобилайзеры начали устанавливать на серийные машины только с 2000 года. Европейцы, особенно владельцы моделей «большой немецкой тройки» познакомились с противоугонным устройством раньше. «Мерседес-Бенц», начав комплектовать свои модели простыми иммобилайзерами, уже с 1997 года перешел к установке устройств с инфракрасной передачей сигнала. С 1998 года ряд стран законодательно обязал автопроизводителей устанавливать иммобилайзеры.

Что такое иммобилайзер?

От английского «immobilizer» иммобилайзер переводится как  — «обездвиживатель». Устройство включает в себя целый электронный комплекс, задача которого исключить возможность запуска мотора без участия владельца ключа, то есть — хозяина авто. Иммобилайзер препятствует нормальному функционированию одной или сразу нескольких «жизненно важных» систем автомобиля, без которых он не сдвинется с места, как правило это — система подачи топлива и система зажигания автомобиля.

Чем иммобилайзер отличается от сигнализации?

Несмотря на то, что оба устройства предназначены для противодействия угону, их принцип действия и назначение существенно отличаются:

• Сигнализация оповещает владельца о попытке взлома замков или доступе злоумышленников в салон, багажник или подкапотный отсек. Это делается с помощью звуковых и световых сигналов, а также через брелок (в моделях с обратной связью).
• Иммобилайзер обездвиживает автомобиль и не позволяет угонщику завести мотор, чтобы завладеть машиной.

Справка: в некоторых моделях иммобилайзеров предусмотрен режим противодействия разбойному нападению. В этом случае двигатель глохнет лишь в случае, когда автомобиль удаляется на некоторое расстояние от владельца.

Как работает иммобилайзер?

Принцип работы заключается в разрыве электроцепи или напротив, подача питания на специальные механизмы, которые уже производят блокировку двигателя. Другими словами, мотор просто не сможет запуститься или остановится через некоторое время. С иммобилайзером не проходят штучки типа: «обрыв проводов», «разборка самого устройства», если система зафиксирует попытку взлома или вскрытия элементов иммобилайзера, она автоматически блокируется и блокирует все доступные системы автомобиля. Иммобилайзеры, как правило, оснащены системой автоматической активации, то есть если на протяжении определенного времени (установленного производителем) автомобиль никак не использовался, то система защиты автоматически ставит авто под охрану.

Из чего состоит иммобилайзер?

Стандартная конфигурация иммобилайзера следующая:

1. Блока управления. Как вы понимает это — «мозг» системы защиты, как и человеческий он обрабатывает сигналы, которые поступают от датчиков и принимает решения и посылает команды.
2. Электромагнитное реле (микроиммобилайзера). Данный блок производит непосредственный разрыву цепи.
3. Ключ владельца автомобиля. Данный элемент служит в качестве пароля для вышеописанной системы, если ключ распознан — все работает, если нет — блокировка. В ключе установлен чип или карта-метка, в который содержится кодированный сигнал или шифр, который распознает или не распознает «мозг», далее знаете..

Виды

Согласно принципиальным конструктивным особенностям, подобные системы можно разделить на следующие типы:

• Контактный. Для активации/деактивации специальная метка на ключе либо на отдельном брелке должна быть вплотную поднесена к считывателю. Это не только требует от водителя дополнительных манипуляций, что уменьшает комфорт от эксплуатации, но и позволяет угонщикам без труда определить месторасположение устройства. Постановка на охрану в первых устройствах такого типа происходила посредством замыкания секретным ключом определенных контактов, что размыкало жизненно важные для движения цепи бортовой сети. Существовали вариации, в которых блокировка/деактивация требовала ввода определенного цифрового кода либо нажатия секретной кнопки, установленной в потаенном месте вблизи водителя.
• Бесконтактные устройства либо транспондерная технология (Transmitter + Responder). В основе таких иммобилайзеров расположен электронный чип с постоянной памятью. Системы, в свою очередь, подразделяются на два типа:

1. большого радиуса действия. Такое устройство работает по принципу электрического взаимодействия;
2. малого радиуса действия. В основу положен принцип магнитного взаимодействия. Передача сигнала происходит на частотах близких к 125 kHZ. Такое устройство не требует обособленного источника питания, поэтому радиус охвата сигнала очень невелик (порядка 1-14 см).

Crypto Transponder

Код в таком типе исполнения записан шестнадцатеричной системой исчисления и состоит из 32 символов. Хитрость системы заключается в том, что код для распознания «своего» ключа постоянно видоизменяется.

Первые иммобилайзеры имели постоянный код, что значительно упрощала работу угонщикам. Современный сложный алгоритм видоизменения криптозащиты требует от грабителей значительно большего количества навыков и более дорогого оборудования.

DID

Согласование сигналов метки в водительском брелке и устройства считывания сигнала происходит посредством динамического идентификационного диалога. Поток зашифрованной информации разделяется и требует выполнения сразу нескольких условий:

• метка, то есть брелок, должны быть в зоне видимости устройства;
• метка генерирует собственный код, который провоцирует считывающее устройство на генерацию случайного числа;
• метка принимает это число, преобразовывая его в код (используется нелинейный алгоритм). Считыватель проделывает аналогичную операцию;
• совпадение кодов приводит к деактивации охранной системы.

Полезные советы



Прежде всего, сегодня даже бюджетные автомобили оснащаются иммобилайзером с завода. Если же такого решения в автомобиле нет, иммобилайзер купить настоятельно рекомендуется. Как показывает практика, данный элемент уже сам по себе является достаточно эффективным способом защиты автомобиля от угона. Однако полагаться только на иммобилайзер (тем более штатный) во многих случаях не стоит.

Как показывает практика, оптимально сразу ставить на машину охранный и противоугонный комплекс (целый ряд специальных средств для защиты от угона), что предполагает, как минимум, установку охранной сигнализации и иммобилайзера, причем в дополнение к штатному. Также в ряде случаев владельцы дооснащают машину механическими блокираторами руля и педального узла, ставят блокиратор КПП (штыревой или бесштыревой, замок на капот, на багажник) и т.д.

На деле, даже если злоумышленник обошел охранную сигнализацию, открыл двери и проник в салон, как минимум, для отключения иммо должен быть использован обходчик иммобилайзера.

Если к этому добавить еще и механическую защиту (например, замок на КПП), преступнику потребуется намного больше времени, чтобы получить возможность завести двигатель автомобиля, включить передачу, начать движение и управлять автомобилем. Все это заметно повышает стойкость к угону конкретного автомобиля.

Также добавим, что даже если на машине есть штатный иммобилайзер, рекомендуется проконсультироваться со специалистами и установить дополнительное решение с меткой. Такой иммо более эффективен и надежен по сравнению с решениями, где метка иммобилайзера встроена в ключ зажигания.

Рекомендуем также прочитать статью о том, что такое центральный замок и как установить центральный замок в автомобиле. Из этой статьи вы узнаете о преимуществах данного решения, какие бывают типы ЦЗ, а также на что обратить внимание при выборе и установке центрального замка.

Еще отметим, что если с иммо возникли проблемы, неисправным может отказаться как блок, так и метка иммобилайзера. Признаком неполадок с устройством являются сбои в его в работе, которые обычно проявляются в том, что устройство не опознает владельца, глушит ДВС и т. д. Также бывает, что иммо просто не срабатывает, то есть нет защиты от угона.

Прежде всего, следует проверить, работает ли источник питания (может располагаться в метке — транскодере) некоторых устройств. Также неполадки могут быть с блоком управления, проводкой  т.д. Как правило, диагностикой занимается специалист, он же выполняет и ремонт иммобилайзера при такой возможности.

Ответы на часто задаваемые вопросы.

Я потерял ключи. Возможно ли решить проблему не на дилерской станции?
Да, на сегодняшний день есть методики привязки ключей без участия завода-изготовителя и дилера, даже если Вы не знаете PIN-код. Для этого существуют различные приспособления, программы и адаптеры, с помощью которых можно «вытянуть» логин из иммобилайзера неразбирая машины и легко прописать другие ключи. Ну и конечно без определенных навыков и опыта здесь не обойтись. Естественно ключики и замок с Вас!

Где взять новые ключи?

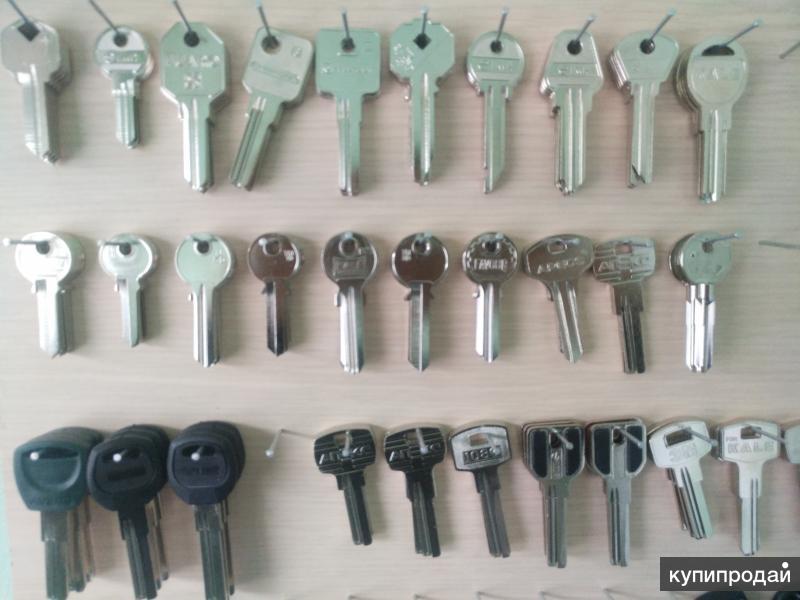

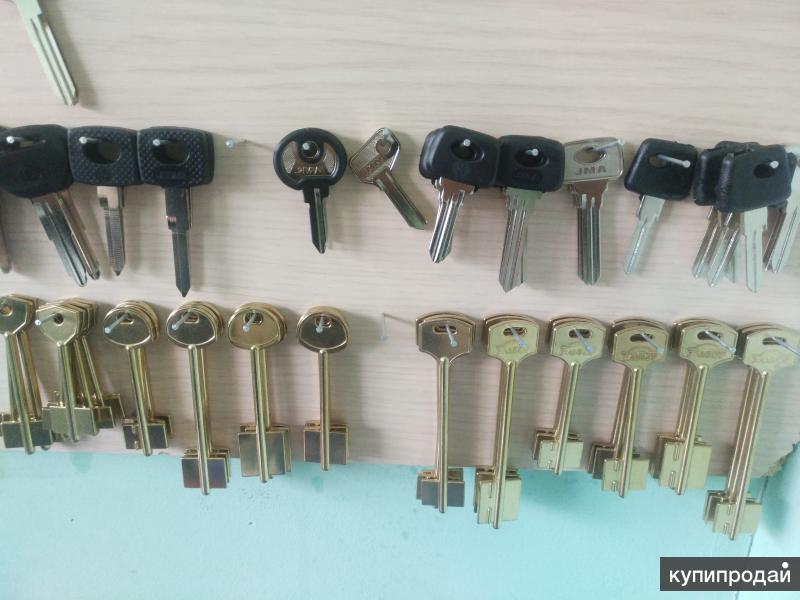

Новые ключи можно заказать через дилеров, либо у так называемых «ключников». А вообще можно адаптировать и не новые ключи. Главное что бы транспондер соответствовал модели иммобилайзера, с которым он будет работать, иначе прописать ключ будет невозможно, ну и естественно сам ключ зажигания должен подходить к замку. Как правило, б/у ключи покупают на разборах вместе с замком.

Решил самостоятельно установить сигнализацию с автозапуском. Как обойти иммобилайзер?
Обходить его не надо, а вот пожертвовать одним из «рабочих» ключей Вам придется. Нужно аккуратно разобрать ключик, достать из него транспондер и приклеить его к считывающей катушке на замке зажигания. Таким образом, иммобилайзер будет идентифицировать код якобы вставленного в замок ключа и никакого запрета на запуск двигателя не будет.

Машина длительное время стояла в гараже. АКБ разрядился. После установки нового аккумулятора машина заводиться и сразу глохнет. При включении зажигания на панели приборов мигает лампа иммобилайзера. Что можно сделать?

Самостоятельно ничего, так как сначала надо продиагностировать систему, а уж потом делать выводы. Причин здесь может быть несколько. Во-первых, могла слететь синхронизация между ECU и иммо. Во-вторых, иммо не может прочитать ключ. Довольно частый дефект. Причина – плохой контакт в разъеме считывающей катушки. В-третьих, иммобилайзер «забыл» ключи, значит придется заново их адаптировать. И конечно, могла слететь сама прошивка памяти блока иммобилайзера или панели приборов. Это самое неприятное, но поправимое. В любом случае надо обращаться к специалистам!

Как отключить иммобилайзер своими руками?

Устройство снижает риск угона автомобиля, поэтому отключать его следует лишь в безвыходных ситуациях:

• Поломка блока управления.
• Утеря ключа с меткой.

Разовое отключение иммобилайзера оснащены панелью аварийного отключения можно выполнить с помощью специальной панели. Она позволяет завести машину в случае утери ключа. Наберите код и блокировка будет отключена. Однако такая панель присутствует не во всех устройствах, да и вводить код каждый раз при заводке двигателя крайне неудобно.

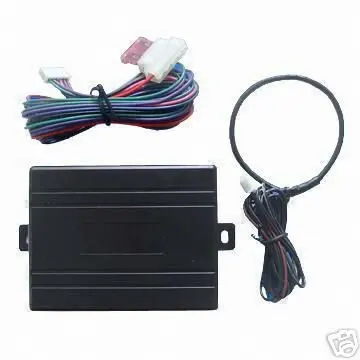

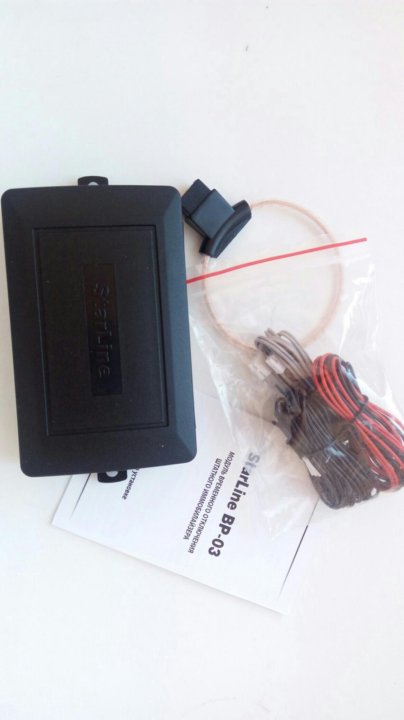

Раз и навсегда отключить блокировку можно при помощи эмулятора иммобилайзера. Это устройство обходит блокировки, установленные иммобилайзером.

Важно: установка эмулятора при отсутствии сигнализации или механической блокировки педалей или КПП делает машину беззащитной перед угонщиками.

Эмулятор иммобилайзера по команде сигнализации может отключать защиту при автоматическом запуске двигателя. Также он выполняет диагностические функции и способен определить следующие неисправности:

• проблемы работы последовательной шины;
• ошибки подключения;
• несовместимость эмулятора с электронным блоком управления двигателя.

Устройство не требует дополнительных настроек и автоматически подстраивается под скорость шины, обеспечивая слаженную работу подключенных устройств. Однако для этого необходимо устанавливать эмуляторы, совместимые с иммобилайзером, установленным на вашем авто. Их перечень и инструкция по установке прибора можно найти на сайте производителя. Эта информация также содержится в инструкции, которая поставляется вместе с эмулятором.

Иммобилайзер – важный элемент защиты автомобиля от угона. Поэтому не стоит отключать его без острой нужды. Вышедшее из строя устройство следует заменить новым, а вместо утерянного ключа привязать новый. Все это можно сделать в специализированном автосервисе. Там же, при необходимости, можно подобрать и установить совместимую модель эмулятора.

Что делать при утере ключа

Если ключи с транспондером утеряны, то нужно перепрограммировать систему и прописать новые. Затем новые ключи будут определяться системой как правильные. Зарегистрировать новые ключи может только владелец или специалист сервисной станции. Во многих случаях владелец изначально получает пластиковую карточку с пин-кодом для перепрограммирования, но без сервисного сканера зарегистрировать новые ключи будет сложно. За сохранность карточки отвечает сам владелец.

В другом случае можно применить специальный мастер-ключ для разблокировки и регистрации новых ключей. Это делается только в специализированных центрах. Мастер-ключ позволяет менять ключи несколько раз. В самых сложных случаях потребуются радикальные меры, чтобы обойти защиту. Нужно будет заменить блок управления иммобилайзером, а также, возможно, блок управления двигателем. Иммобилайзер является сложной и надежной системой защиты автомобиля от угона. Обойти ее не так просто и необходимо наличие специального оборудования. Но не стоит рассматривать иммобилайзер как единственную противоугонную меру. Она заблокирует двигатель, но не обеспечит защиту от проникновения. Поэтому более надежно использовать систему вместе с автосигнализацией.

Перспективы развития иммобилайзеров

Даже зная, что такое иммобилайзер, для чего нужен этот прибор, многие водители не пытаются установить дополнительное устройство на свои машины. Полагаясь на автомобильную сигнализацию, автовладельцы забывают, что простые охранные системы не называются противоугонными, сигнализируют о попытках взлома, но не предотвращая угон.

Напротив, лучшие автопроизводители всегда устанавливают иммобилайзеры, но на моделях бизнес или премиум-класса вы не встретите сигнальных устройств. Конечно, даже автомобили с лучшими моделями иммобилайзеров угоняют. Но для этого угонщикам нужны специальная подготовка, обеспечение доступа к машине, несколько часов работы.

Для замены модулей и блоков угонщики должны знать расположение штатных устройств, потратить время на их разборку. Сложные работы нужны для переноски, изменения, перепиновки диагностического разъёма, разрыва цепей управляющей шины ЭБУ, перепрограммирования блоков управления противоугонного устройства.Ближайшие перспективы усложнения электронных блокираторов зависят от конструкторов противоугонных устройств, но предсказуемы. Очевидны выгоды установки иммобилайзера в комплексе с другими противоугонными системами. Так, системы спутникового поиска угнанных машин, работающие с замаскированными маячками GPS, пока только фиксируют местоположение автомобиля, позволяют передавать разговоры и видеоизображения угонщиков.

Миниатюрный GPS-трекер легко дополнить связями с замаскированными блокираторами, которые могут дублировать функции основного противоугонного устройства. В этом случае возможности спутниковых систем навигации позволят полиции передать на блокиратор сигнал остановки угнанного автомобиля в любом нужном месте.

Для владельцев российских машин без штатного иммобилайзера установка электронного противоугонного устройства станет более эффективным способом, чем монтаж охранной сигнализации.

Дистанционный запуск двигателя: устройство,виды и принцип работы

Проекционный дисплей HUD: виды и принцип работы,фото

Омыватель фар: устройство и принцип работы

Система «Старт Стоп»: плюсы и минусы

Иммобилизационные устройства для лучевой терапии | OncoLink

Автор: Кортни Мишер, MPH, BS R.T.(T)

Узнайте больше о нашем процессе написания контента

Последнее рассмотрение: 16 марта 2022 г.

Иммобилизационные устройства — это инструменты, которые помогают вам оставаться в одном и том же положении для всех ваших лучевых процедур. Некоторые из них сделаны специально для вас (устройства индивидуальной иммобилизации), а некоторые имеют настройки, которые можно изменить и использовать для любого пациента (универсальные устройства).

Большинству пациентов потребуется использовать по крайней мере одно иммобилизирующее устройство для лечения. Вы можете использовать один или оба типа, и это зависит от вашего плана лечения и обрабатываемой части вашего тела.

Индивидуальные иммобилизационные устройства

Маски и подголовники

Индивидуальные маска и подголовник, используемые для лечения шеи или верхней части грудной клетки.

Индивидуальные маски для иммобилизации головы.

Маски и подголовники можно использовать вместе или по отдельности. Они используются для лечения головного мозга, головы и шеи, а также верхних отделов позвоночника. Маски могут быть разных форм и размеров, но все они имеют одинаковое назначение. Они предназначены для того, чтобы держать голову в одном и том же месте во время лечения.

Формы, пакеты Vac-Lok и слепки

Наиболее распространенные типы форм или слепков называются альфа-люльками или пакетами vac-lok. Альфа-люльки изготавливаются путем заливки вспененного материала внутрь запечатанного пластикового пакета. Как только пена окажется в пакете, вы ляжете на пакет и позволите пене сформироваться вокруг вашего тела в течение примерно 15 минут. Альфа-люльки созданы для вас и используются в течение всего курса лечения, а затем выбрасываются.

Многоразовый мешок vac-lok.

Мешки Vac-lok — это индивидуальные устройства, которые можно использовать повторно. Вместо пены запаянные пакеты наполняются маленькими шариками из пенопласта. Вас кладут поверх мешка, и мешочек прилегает к области вашего тела, которая будет обрабатываться. Вакуумный насос используется для отсасывания воздуха из мешка. Мешок станет жестким и будет держать форму вашего тела. Это нестандартное устройство, но в мешок можно снова набрать воздух, и мешок можно использовать повторно.

Оба типа плесени предназначены для того, чтобы вы каждый день находились в одном и том же положении во время лечения. Их можно использовать для иммобилизации рук, ног и грудной клетки.

Универсальные иммобилизационные устройства

Нагрудные пластины

Пациент в положении «лежа на животе» для облучения груди с использованием нагрудной накладки и иммобилайзера для рук.

Пациент лежит на спине на грудной доске с наклоном для облучения груди.

Существует два типа грудных досок: одна, на которой вы лежите на спине (лежа на спине), и другая, на которой вы лежите на животе (лежа на животе). Нагрудники состоят из множества частей, которые можно перемещать, чтобы они соответствовали вашим рукам, запястьям, голове и плечам. Накладки для груди предназначены для использования гравитации, чтобы опустить вашу грудь в идеальное положение для лечения. Ваш врач сообщит вам, какая грудная доска лучше всего подойдет для вашего лечения.

Фиксаторы на колени и стопы

Фиксаторы на колени и стопы используются для обеспечения неподвижности при облучении области таза. Коленные и ножные замки можно отрегулировать, чтобы вам было удобно и вы находились в удобном положении для лечения. Они также помогают держать вас в положении, которое можно делать каждый день.

Belly Board

Belly Boards часто используются, если обрабатывается область таза, а тонкая кишка находится слишком близко к обрабатываемой области. Вы будете лежать на животе (положение лежа) на доске для живота. Доска для живота имеет большое отверстие в середине доски, которое позволяет тонкой кишке оттягиваться вниз и убираться с пути излучения. Это помогает уменьшить побочные эффекты. Сбоку доски для живота есть линейка, которая поможет вам позиционировать вас на одном и том же месте каждый день.

Подкрылок

Подкрылок с вакуумным замком.

Крылья часто используются, если вы получаете облучение в области грудной клетки. Вы ложитесь на спину, одна или обе руки подняты над головой, держась за палки. Ваша голова будет лежать на подголовнике. Этот подголовник может быть универсальным устройством, индивидуальным устройством или их комбинацией. Поляки и положение подголовника можно менять. Крылья можно использовать как с замком vac-lock, так и без него.

Плечевой ретрактор

Плечевой ретрактор с регулируемыми тросами.

Плечевые ретракторы используются при облучении головы и шеи. Они используются вместе с маской, но используются для удержания плеч и ключиц в одном и том же положении. Веревки можно отрегулировать, и они будут подогнаны так, чтобы вам было удобно.

Позиционирование очень важно при лучевой терапии, и вам может понадобиться использовать иммобилизационные устройства. Если у вас есть какие-либо вопросы или вам неудобно во время лечения, сообщите об этом своему врачу. Они могут ответить на ваши вопросы и убедиться, что вам комфортно.

Техника ортопедической иммобилизации — Ортопедия движения

Ортопедия решает проблемы опорно-двигательного аппарата как хирургическими, так и нехирургическими средствами. Хирурги-ортопеды лечат травмы опорно-двигательного аппарата, переломы, спортивные травмы, позвоночника, дегенеративные заболевания, инфекции костей, опухоли и врожденные нарушения.

В большинстве случаев травм и переломов поврежденная область будет иммобилизована для обеспечения терапевтического заживления в течение длительного периода времени. Ортопедия использует иммобилизационное оборудование и стратегии для лечения травм, травм и заболеваний.

Эти устройства помогают удерживать пораженные суставы или кости на месте и предотвращают вредные или болезненные движения во время заживления пораженной области. Таким образом, во время восстановления крайне важно использовать надежные, высокотехнологичные ортопедические иммобилизационные средства и приспособления.

Типы иммобилизационных устройств

Гипсовая повязка, шина или бандаж обеспечивают поддержку поврежденного сустава как сверху, так и снизу, когда рука, кисть, нога или ступня нуждаются в иммобилизации. Травмы бедра, верхней части бедра, плеча или предплечья требуют наложения гипсовой повязки, которая закрывает тело и проходит вверх или вниз по поврежденной руке или ноге.

Гипсы, шины, скобы

Эти устройства поддерживают и защищают сломанные кости, вывихнутые суставы и поврежденные ткани. Движение ограничивается, чтобы дать возможность зажить поврежденным участкам и уменьшить боль, отек и мышечные спазмы. Шины и гипсовые повязки также используются после операции для восстановления сломанных и поврежденных костей, сухожилий и связок.

Шины доступны для всех суставов тела и используются при различных ортопедических травмах и послеоперационной иммобилизации. Переломы и растяжения, например, накладывают шину, чтобы освободить место для неизбежного отека, который сопровождает эти травмы. Неконтролируемый отек может вызвать компартмент-синдром, который может повредить нервно-сосудистую систему в пораженной области.

Гипсовые повязки, с другой стороны, не компенсируют отек и чаще всего используются после окончания фазы острой травмы, когда шину можно заменить гипсовой повязкой для более длительной иммобилизации и заживления.

Подтяжки

Ортопедические подтяжки или ортезы используются для поддержки ослабленных участков тела. Их обычно носят в течение короткого периода времени после травмы или операции. Иногда брекеты используются для коррекции хронических заболеваний. Некоторые распространенные состояния, при которых ваш врач может назначить длительное использование ортеза, включают сколиоз, остеоартрит, боль в спине и отвисание стопы.

Шейные ортезы

Шейные (шейные) ортезы используются для поддержки шеи и плеч. Жесткие ошейники обычно изготавливаются из пластика. Они крепко держат голову и шею. Они используются после серьезной операции или серьезной травмы, такой как сломанная шея. Шейные воротники иногда используются для поддержки шеи на короткое время. Они могут быть жесткими или мягкими и сделаны из войлока, пены или резины. Мягкие воротники ограничивают движения шеи.

Ортезы на ключицу

Ключицы могут быть повреждены или сломаны в результате автомобильных аварий, падений или различных спортивных травм. Повреждение акромиально-ключичного сустава, синдром выхода из грудной клетки, инфицированная ключица, рак кости и суставной артрит являются некоторыми другими повреждениями ключицы. Даже сон в неправильном положении может травмировать ключицу. Специализированные ортезы для ключицы являются эффективным средством защиты и поддержки в процессе заживления.

Ортезы для коррекции осанки

Ортезы для коррекции осанки помогают исправить осанку, оттягивая плечи назад и от ушей.   Это выравнивает позвоночник и предотвращает наклон плеч вперед. Ортезы осанки могут помочь при болях в спине, травмах или неправильной осанке.

Нарукавники и лямки

Многозональные   ортопедические компрессионные рукава улучшают кровообращение, поддерживают стабильность мышц и связок и способствуют восстановлению. Они помогают облегчить боль, защитить хрупкие участки и предотвратить травмы суставов и мышц.

Эти рукава облегают тело, воздухопроницаемы и обеспечивают комфорт как днем, так и ночью. При ношении этих поддерживающих рукавов можно с комфортом вести обычную деятельность.

Рукава и ортопедические ремни доступны для запястий, локтей, бедер, коленей, икр и лодыжек.

Перед применением любого устройства для иммобилизации квалифицированный врач или медицинский работник должен провести оценку травмы, включая оценку нервно-сосудистых заболеваний. Точный диагноз позволит разработать соответствующий план лечения, после чего можно будет выбрать наиболее подходящее иммобилизирующее устройство.

Специалисты-ортопеды организации Movement Orthopedics в Клинтон-Тауншип, штат Мичиган, могут ответить на любые ваши вопросы о гипсовых повязках, шинах или других доступных вам вариантах иммобилизации. Позвоните в отделение ортопедии движения сегодня по номеру  (586) 436-3785 , чтобы узнать, какие у вас есть лучшие варианты, или используйте нашу удобную форму онлайн-заявки на прием, чтобы назначить консультацию.

Плечевые стропы и иммобилайзеры – плечевые и локтевые

Плечевые стропы и иммобилайзеры

Posted on 31 марта 2020 г. 31 марта 2020 г. by Shoulder&Elbow

Поддержка и защита плеча важны после травм и операций. Стропы и иммобилайзеры удерживают и защищают плечо во время заживления. Те из вас, кто перенес операцию на плече, знают, что носить повязку или иммобилайзер в течение нескольких недель — это 9 0145 одна из наименее любимых частей процесса восстановления . Включение и выключение иммобилайзера может быть громоздким, запутанным и может потребовать некоторой помощи. Ношение повязки кажется неестественным, жарким и неудобным.

Однако использование повязки или плечевого иммобилайзера является необходимым злом для хорошего выздоровления!  Клиника Майо опубликовала несколько видеороликов, в которых рассказывается об использовании слингов и иммобилайзеров. Ссылки на эти видео приведены ниже.

Все ли стропы и иммобилайзеры одинаковы?

Да и нет. Для большинства строп и иммобилайзеров характерно использование ремня на шее, чтобы выдерживать вес руки. Многие иммобилайзеры также имеют поясной ремень для дополнительной защиты руки от вращения вокруг туловища. В нашей хирургической практике мы используем один из трех плечевых иммобилайзеров: классический  плечевой ремень , иммобилайзер с малой подушкой ( плечевой отводящий ремень ) и менее распространенный иммобилайзер с большей подушкой ( Распорка внешнего вращения ).

Абдукционная стропа

Абдукционная стропа сочетает в себе классическую стропу, соединенную полосками на липучке с небольшой подушкой, которая подходит к боковой стороне туловища. Предплечье лежит на подушке, плечо слегка отделено от тела. Это положение, называемое «отведением» , расслабляет некоторые структуры плеча, защищая их во время заживления. Отводящая повязка также удерживает плечо в некотором вращении наружу или наружу, что полезно при некоторых состояниях. Кроме того, облегающий контур подушки ограничивает степень вращения плеча вокруг тела. Отводящие стропы обычно используются для лечения переломов, а также после восстановления вращательной манжеты плеча или замены плеча. Нажмите на следующие ссылки, чтобы узнать, как надевать повязку для отведения плеча сидя или стоя.

Повязка для отведения

Классическая повязка

Классическая повязка сочетает в себе ремень на шее и ремень вокруг туловища, поддерживает плечо и удерживает предплечье на теле. Плечо находится в положении внутренней или внутренней ротации, что может быть особенно полезным после операции по поводу передней нестабильности мягких тканей и других процедур. Нажмите на следующие ссылки, чтобы понять, как надевать плечевой ремень сидя или стоя.

Классический плечевой ремень

Ортез наружной ротации

При выполнении некоторых процедур полезно удерживать плечо наружу в положении наружной ротации. Этого можно добиться с помощью плечевого иммобилайзера, аналогичного абдукционной повязке, но с подушкой большего размера. Этот иммобилайзер, называемый скобой наружной ротации, рекомендуется после операции по поводу задней нестабильности плеча, переноса нижней трапециевидной кости и других процедур. Нажмите на следующую ссылку, чтобы узнать, как надеть скобу для внешней ротации.

Внешняя вращающаяся скоба

Как насчет душа?

После операции вы должны обсудить со своим врачом-плечевым врачом, когда принимать душ. Некоторые хирурги предпочитают, чтобы разрезы кожи были полностью закрыты (примерно за две недели), прежде чем разрешать душ, в то время как другие считают разумным принимать душ в течение дня или двух после операции. Показанные выше иммобилайзеры не идеальны для принятия душа: они громоздки и их трудно просушить, когда они промокнут. Мы рекомендуем альтернативный, очень простой плечевой ремень для душа. Нажмите на следующую ссылку, чтобы узнать, как надеть душевую петлю. В качестве альтернативы можно безопасно принимать душ без повязки, просто опустив руку рядом с собой. В целом не рекомендуется натирать кожные разрезы при нанесении мыла и воды или при сушке. Лучше всего осторожно дать воде стекать по разрезам и высушить разрезы постукиванием.

Ремень для душа

Одевание

Одевание в течение первых нескольких дней или недель после операции на плече также может быть проблемой. Самое сложное — надеть рубашку или пуловер. Сочетание дискомфорта после операции и необходимости защиты плеча во время заживления может сделать процесс одевания особенно сложным. Нажмите на следующую ссылку, чтобы узнать, как надеть рубашку или пуловер.

Действительно ли мне нужен иммобилайзер днем ​​и ночью?

При восстановлении после травмы или операции лучше всего использовать повязку или иммобилайзер большую часть дня и ночи . Однако иммобилайзер снимается, когда нужно одеться, принять душ и выполнить лечебную физкультуру. Кроме того, всякий раз, когда вы сидите в красивом кресле или на диване, вполне разумно полностью снять иммобилайзер и положить предплечье на колени. Напротив, во время активности, особенно на улице, или перед сном плечевой иммобилайзер обеспечивает защиту и должен использоваться. Плечевой иммобилайзер также служит сигналом для других: если вы посещаете семейную встречу или собрание друзей с включенным иммобилайзером, 9 0145 люди будут осторожнее с вами!

Наиболее распространенные ошибки при использовании плечевого ремня или иммобилайзера

Плохая подгонка является наиболее распространенной причиной дискомфорта при использовании плечевого ремня или плечевого иммобилайзера. Стропы и иммобилайзеры производятся в нескольких размерах, и если вам предоставили один слишком большой или слишком маленький для вас , он просто не подойдет и будет чувствовать себя некомфортно.
