Вентиляция в покрасочной камере своими руками схема – как сделать вентиляцию в гараже своими руками

Содержание

как сделать вентиляцию в гараже своими руками

Покраска автомобиля стоит больших денег. Некоторые автолюбители пытаются выполнить эту процедуру в условиях гаража. Иные обращаются в те места, где оборудовано специальное помещение. Качество нанесения нового покрытия на кузов авто зависит от правильности монтажа вытяжки для покрасочной камеры. Она влияет не только на меры безопасности работников, но и на создание правильного микроклимата для сушки покрытия.

Виды вентиляции в гараже для покраски авто

Любой гараж можно переоборудовать под покрасочную камеру. Согласно требованиям к этому помещению, там обязательно должна быть вытяжка. Различают три типа вентилирования помещения: естественное, механическое и комбинированное.

Естественная

Простейший вариант, когда воздух, через специальное отверстие, попадает внутрь помещения, и через другое покидает его. Монтируется в уже выстроенных гаражах, когда нет возможности сделать отверстия на потолке и под полом. Состоит из приточного и вытяжного окошек, расположенных под потолком и у пола соответственно.

Самодельная естественная вентиляция допустима только при разовой покраске небольших деталей. Она не может обеспечить необходимую скорость смены воздуха и защитить работника от паров краски, создать комфортные условия для сушки.

Механическая

Воздухообмен происходит за счет работы специального оборудования. Вентилятор используется для нагнетания в помещение воздуха. Различают два типа механических вытяжек:

  • одномоторные – работает один вентилятор на подаче воздуха;
  • двухмоторные – используются два вентилятора: один – для подачи воздуха и один – для его вытяжки их помещения.

Это наиболее оптимальная система для покрасочного бокса. С ее помощью можно менять микроклимат в помещении для режимов покраски, сушки, работать с крупными кузовами и отдельными деталями. При правильном расчете в помещении будут отсутствовать слепые зоны, и не станет застаиваться воздух.

Комбинированная

Для вентилирования используется один вентилятор – для удаления воздуха из гаража. Приток осуществляется естественным путем, за счет разницы давления внутри и снаружи помещения.

Такой вариант является бюджетным способом установить вентиляцию. Если грамотно подойти к вопросу ее организации, правильно подсчитать мощность и схему размещения оборудования, то гараж станет пригодным местом для работы с лакокрасочными материалами.

Требования

От того, какие созданы условия в покрасочной камере, зависит качество выполненных работ и безопасность работников. Требования по обустройству гаражного помещения к вытяжке, как основной части помещения, предъявляются следующие:

  • поддержка температурного режима. Производители краски указывают оптимальную температуру – 22-24 °С, поэтому в систему встраивают нагревающий элемент, если на улице воздух более холодный;
  • равномерное и направленное движение воздуха. В идеале вентиляция работает вертикально, сверху вниз;
  • поддержка уровня влажности от 50 до 70 %, чтобы предотвратить чрезмерно быстрое высыхание краски;
  • воздухообмен. В зависимости от типа выполняемых работ, воздух в помещении должен полностью меняться за определенное время.

Если гараж просторный, хорошо освещен по всему периметру, в нем нет никакого оборудования и стеллажей, он утеплен снаружи и изнутри, то организовать вентиляцию, отвечающую всем требованиям, не сложно.

Основные функции

Влажность, температура, чистота воздуха и скорость его движения влияют на качество окраски. Вентиляционная система призвана обеспечить комфортные условия при работе с красками, лаками, растворителями и другими подобными веществами.

Очистка воздуха в помещении и фильтрация

Гараж – это пыльное помещение. Если частички пыли не удалить с деталей во время покраски, то они налипнут на новое покрытие, испортив его качество. Воздухообмен в помещении предотвращает «летучесть» пыли, прижимая ее к полу. Установка фильтров на входе предотвратит попадание песка и других частичек внутрь помещения.

Внимание! Фильтр должен быть и в выходном канале, чтобы частички краски не попадали в атмосферу и не оседали на близлежащей территории, машинах, стоящих снаружи гаража.

Обеспечение свежим кислородом помещения гаража создаст комфортные условия для работы мастеров по покраске. Это уменьшит время на полировку, если изначально на покрытие не осядут инородные вкрапления.

Обеспечение безопасности

В процессе покраски в воздух попадают пары и газы от растворителей и лакокрасочных материалов. Они токсичны, и представляют опасность для человека. Длительное пребывание в помещении без вентиляции приведет к отравлению работников парами.

Также эти газы взрыво- и пожароопасны. С помощью вентиляции предотвращается их скопление и снижается пожарная опасность покрасочной камеры.

Быстрая сушка

В режиме сушки в камеру подается горячий (до 80 °С) воздух, и обеспечивается быстрое высыхание покрытия.

Установка вентиляции своими руками

На этапе проектирования гаража предусматривают возможность установки вентиляции. Если гараж уже построен, необходимо воспользоваться перфоратором для создания системы.

Сверху разводят вентиляционные каналы с фильтрами. Снаружи устанавливают блок, нагнетающий воздух. При необходимости в вентканал монтируют нагревательный элемент.

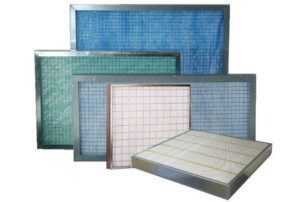

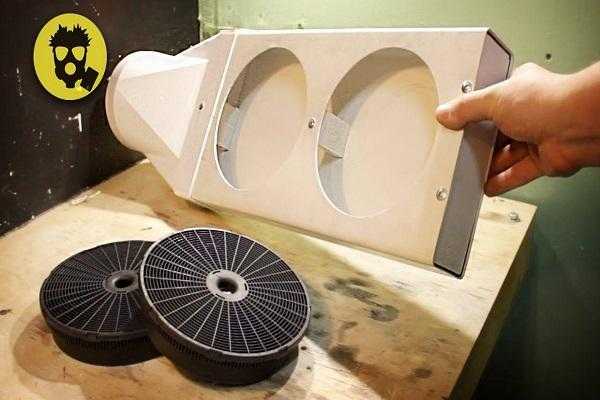

Монтируют два фильтра: крупный – для устранения больших механических частиц и мелкий – для забора пыли. Фильтры должны быть съемными, и периодически меняться.

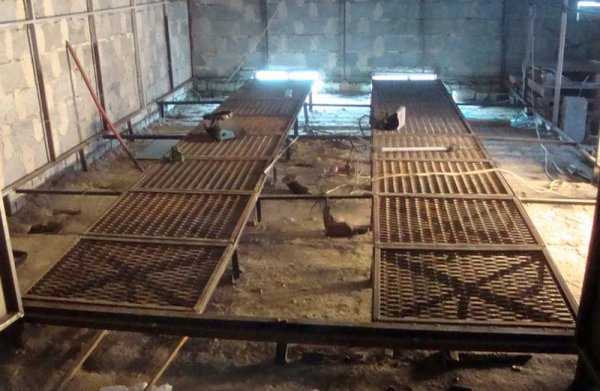

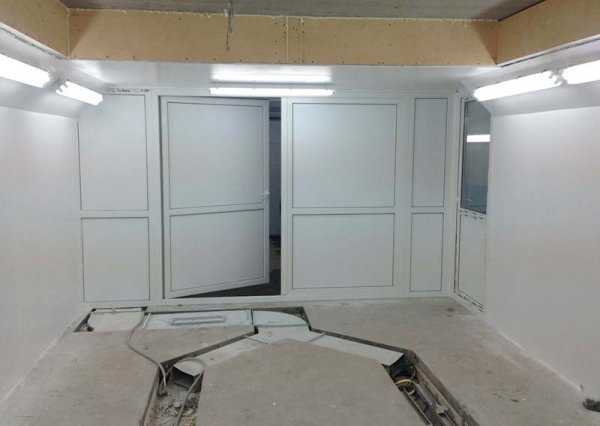

На полу монтируют зону для забора воздуха. Для этого роют пару траншей по центру помещения. Сверху прикрывают их металлической решеткой. В канале также встраивают фильтры для очистки выходящего наружу воздуха. В канал монтируют второй вытяжной вентилятор. Точка выхода воздуха должна находиться на крыше гаража.

Места забора воздуха должны регулярно проверяться, чтобы они ничем не были закрыты. Если покрасочная камера строится для регулярного оказания услуг, то на вентиляции не экономят. При создании вентиляции «для себя» можно упростить схему, взяв часть оборудования в аренду на время покраски.

Расчет

Наиболее важная часть создания вентиляции – проведение расчетов. Грамотно составленная схема не оставит мертвых зон и обеспечит достаточный приток свежего воздуха. Важно рассчитать два параметра: площадь отверстий и воздухообмен – объем воздуха, нагнетаемого в помещение в час.

Воздухообмен считают по формуле:

Р = Ширина*Длина*Высота* (температура внутри – температура снаружи)*0,36, где габариты – это размер покрасочной камеры, а 0,36 – поправочный коэффициент.

При расчете разницы температуры делают поправку на сезонность. Считается, что внутри должна поддерживаться температура +22 °С. А снаружи определяют максимум и минимум и считают 2 разницы. Потом берется среднее.

Пример! Есть бокс 4Х6Х2,8 метра, температура снаружи +10 °С. Тогда воздухообмен: Р=4*6*2,8*(22-10)*0,36 = 290,304 метров кубических в час. Значит, за час в помещении объемом 67 метров кубических воздух должен полностью смениться примерно 4 раза. На время сушки этот параметр увеличивается.

Габариты вентканала считают из соотношения: на 1 квадратный метр должно приходиться 1,5 сантиметра отверстия. Если площадь потолка 6х4 метра – 24 метра квадратных, то площадь вентиляции – 0,36 метра. При монтаже можно разделить одно отверстие на несколько дырок меньшего размера, например, на пару – по 0,18 метра. Если помещение активно используется, то обязательно ставят вентилятор.

Меры безопасности

Главная цель монтажа системы вентиляции – обеспечить безопасность работы маляров. При покраске в воздух попадает большое количество частичек краски, растворителя, лака. Появляется токсичный туман, который причиняет дискомфорт слизистым во время дыхания. Правильная вентиляция должна вертикальным воздушным напором прижать к полу образовавшийся «туман».

Сотрудники также должны пользоваться средствами защиты:

  • респиратор;
  • перчатки;
  • защитная одежда;
  • маска и очки;
  • обувь закрытого типа.

Помещение обязательно следует отделать огнеупорными материалами, не должно быть источников открытого огня; проводка тщательно изолируется.

Из покрасочной камеры убирают шкафы, оборудование, любые другие предметы, чтобы на них не скапливалась пыль, и они не препятствовали проветриванию.

garazhyk.ru

как рассчитать и сделать своими руками

Для покраски изделий из металла (в частности автомобилей), используются специально оборудованные покрасочные камеры. К этим помещениям выдвигается ряд специфических технических требований. Правильно организованная вентиляция в покрасочной – один из основных показателей, без которого невозможна нормальная работа всей конструкции.

Функции вентиляционной системы

Чтобы конечный результат покраски был качественным, нужно поддерживать оптимальный уровень влажности в помещении, контролировать чистоту и интенсивность движения воздушных потоков. Все эти факторы влияют на результат. Продуманная вентиляция в покрасочной камере выполняет три основные функции:

  1. Очистка помещения от токсичных паров, которые неизбежно выделяются в процессе. Такая очистка необходима для безопасности оператора, так как скопившиеся пары не только вредны для здоровья, но и могут оказаться причиной пожара или взрыва.
  2. Постоянная циркуляция, без которой невозможно добиться хорошего результата – пыль и различные мелкие частицы будут оседать на свежей краске, и останутся в виде разводов, шагрени и прочих дефектов.
  3. Регулирование температуры и влажности для разных технологических процессов.

Устройство вытяжки покрасочной камеры или гаража, если работа производится в нем, – один из самых важных этапов проектирования.

Основные требования


Существуют идеальные условия, при которых производительность покрасочной камеры будет максимальной:

  1. Температура. Большинство производителей красок ориентируются на комнатную температуру – 22-24°С. Согласно схеме вентиляции, в покрасочной камере воздух интенсивно нагнетается с улицы, поэтому необходимо продумать систему обогрева.
  2. Направленное и равномерное движение воздушных потоков. Именно его обеспечивает грамотная вентиляция покрасочной камеры. При таком движении покраска будет качественной, без повреждений и брака.
  3. Влажность воздуха в пределах от 50 до 70 %. Слишком сухой воздух будет способствовать слишком быстрому высыханию краски.
  4. Размещение системы вентиляции. Специалисты рекомендуют использовать для покрасочной камеры вертикальную систему обновления воздуха. Такая система предполагает подачу чистого воздуха через потолок и его отвод через решётки в полу. Однако в условиях непромышленного производства организовать такую систему проблематично. Решение – расположить вытяжку на уровне пола, а подачу чистого воздуха разместить за спиной у оператора.
  5. Расчёт кратности воздухообмена – соотношения объёма удалённого/нагнетаемого воздуха и объёма помещения. Она показывает, сколько раз за час полностью обновится воздух в покрасочном боксе. Требования к кратности воздухообмена меняется в зависимости от размеров окрашиваемого изделия. Чем объект покраски больше, тем выше должна быть скорость обновления воздуха.

Соблюдение всех этих условий благоприятно отразится на качестве покрасочных работ.

Особенности вентиляции воздуха в покрасочных камерах

Существует ряд особенностей вентсистемы боксов для покраски. К ним относятся:

  1. Возможность регулирования вентиляции окрасочных камер в соответствии с текущим технологическим процессом – для окраски нужен один режим, а для сушки – совсем другой.
  2. Лучшим вариантом для вентиляции окрасочных камер является использование наборной системы (приток и вытяжка разведены), а не объединённой моносистемы.
  3. В небольших помещениях вполне допустима установка вытяжки с естественной тягой и приточной вентиляции с механическим побуждением. Таким образом можно сделать вентиляцию в небольшом боксе или гараже, которая будет отлично работать и отвечать всем требованиям.
  4. Установка вентиляции таким образом, чтобы воздушные потоки двигались вертикально – приток свежего воздуха сверху, а отвод отработанного – снизу.

Все эти параметры одинаковы как для работы с маленькими деталями, так и для покраски автомобиля в гараже.

Что нужно учитывать при проектировании?

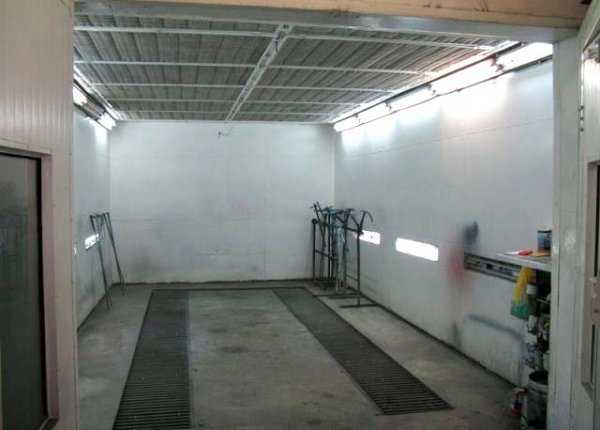

В идеале покрасочный бокс – это чистое, хорошо вентилируемое помещение с определенным и постоянным микроклиматом. Чтобы добиться такого результата, выбору и установке вентиляции покрасочного бокса нужно уделить максимум внимания.

Во время покраски в воздух выделяется большое количество веществ: мельчайших частиц красок и растворителя, пыль и другие взвеси. Поэтому необходима установка хорошей системы фильтров. Важный момент: к фильтрам должен быть доступ, чтоб можно было их менять по мере изнашивания.

Даже если в покрасочном боксе установлена самая качественная система фильтрации, нельзя пренебрегать личными средствами защиты дыхания.

От точности расчётов зависит не только результат работы, но и безопасность маляров. Нельзя допускать возникновения зон, где воздушные потоки не циркулируют и застаиваются. Если такая зона образуется на уровне дыхательных путей, это может привести к отравлению оператора.

Типы вентиляционных систем и их сравнение


Существует три основных типа вентиляционных систем: одномоторные, двухмоторные и приточно-вытяжные.

Одномоторная система вентиляции организована следующим образом: воздух в помещение нагнетается сверху, и опускает окрасочный туман и все тяжёлые частицы вниз. В полу устанавливаются фильтры, которые улавливают все загрязнения и удаляют их. Установка такой системы будет оправдана в боксах с малой производительностью.

В отличие от одномоторной, двухмоторная система вентиляции имеет свои особенности вентсистемы боксов для покраски. Дополнительный мотор выводит отработанный воздух наружу. У этой системы производительность намного выше, однако её установка обойдётся в приличную сумму

Приточно-вытяжная система вентиляции покрасочной камеры обеспечивает несколько разных режимов воздухообмена. Это самый оптимальный вид вентиляции для больших объёмов работ.

Приточно-вытяжная вентиляция

Эта система вентиляции требует тщательного расчёта, так как есть большой риск появления «мёртвых зон» — мест, где нет достаточной циркуляции воздуха. Допускать их возникновения ни в коем случае нельзя. Расчёт нужен ещё и для того, чтобы при разных режимах воздухообмена покрасочное оборудование работало правильно.

Три режима функционирования:

  • Циркуляция воздуха для его очистки и подготовки к работе;
  • Поддержание температуры в помещении на одном уровне;
  • Сушка готового изделия.


Важно! Соотношении мощности приточного вентилятора и вытяжного должно быть 3:1.

Приточно-вытяжная вентиляция для покрасочной камеры рекомендуется к установке в боксах с большим потоком заказов.

Как сделать систему вентиляции в покрасочной камере своими руками

Покрасочный бокс можно приобрести в готовом виде, однако стоит он недёшево. Более бюджетный вариант – оборудовать такую камеру в гараже своими руками.

Стены рабочего участка для окраски должны быть огнеупорными, чтобы избежать пожара. В самом начале работ необходимо организовать достаточное освещение. Желательно, чтобы источники света были расположены по всему периметру площадки – так маляру буде легче работать. Поверхность ламп также должна быть защищена плотным материалом, который выдерживает воздействие токсичных веществ (красок, растворителей) и высоких температур.

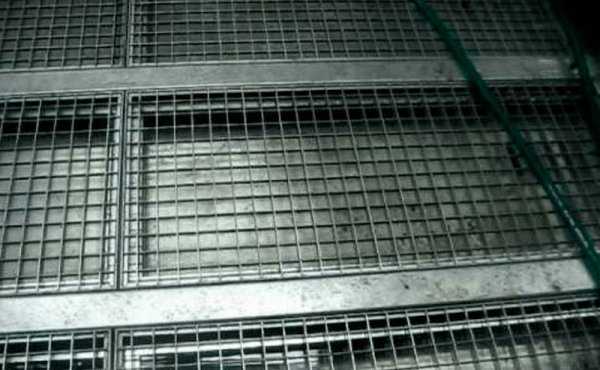

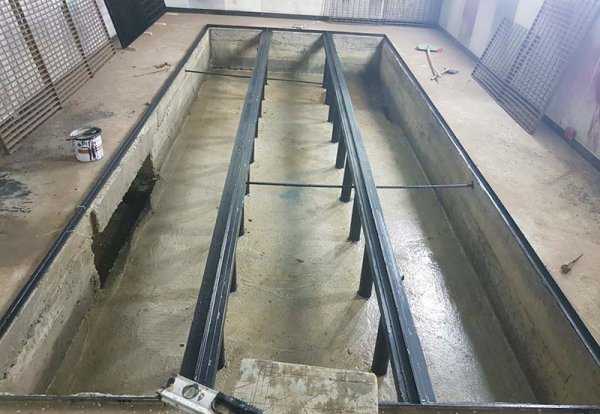

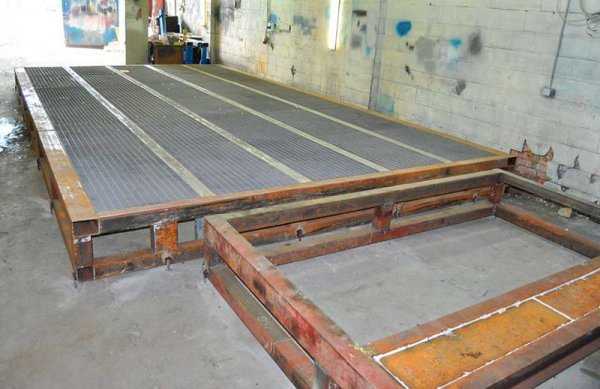

Оборудование пола играет огромную роль. Нужно сделать траншеи, которые будут выводить отработанный воздух, и прикрыть их специальными решётками. В качестве металлических перекрытий подойдёт арматурная сетка, которую можно сделать и самостоятельно.

Следующий этап – установка вентиляции. Главное – правильно рассчитать необходимый воздухообмен. К вентиляторам покрасочной камеры предъявляются высокие требования – они должны постоянно проверяться на исправность и правильность работы.

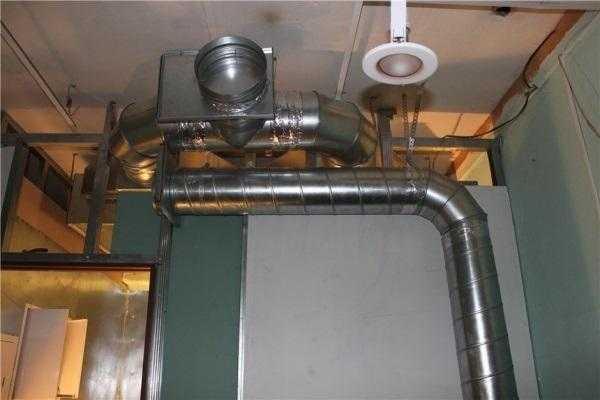

Вентиляторы, которые будут выводить загрязненный воздух, размещаются внизу, в специальных траншеях под решёткой. Подачу воздуха нужно осуществлять сверху. Также стоит дополнительно установить защиту воздухоотвода обратным клапаном.

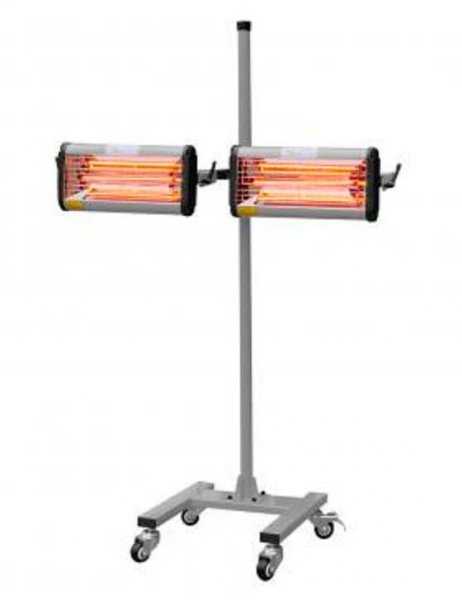

Если есть такая возможность, стоит приобрести инфракрасные лампы для сушки готовой работы. Такие лампы сокращают срок сушки в несколько раз, а все мелкие частицы и окрасочный туман удаляются с помощью вентиляции.

Вентиляция в покрасочном цехе должна быть безопасна для оператора.

Расчет

Правильный расчёт необходим для подбора оптимальных параметров вентиляционной системы. Если подача воздуха будет чересчур интенсивной, нарушатся технологические процессы, при недостаточной вентиляции под угрозой оказываются операторы-маляры.

Чтобы сделать расчёт производительности вентиляция покрасочной камеры, нужно воспользоваться формулой    P=V×T×0.36, где T – температурная разница между подаваемым воздухом и тем, который требуется в окрасочной камере, V – объем воздуха в , а 0,36 – коэффициент кратности.

Зная этот параметр, легко установить необходимый режим воздухообмена. Расчет оптимального воздухообмена производится следующим образом: объем рабочего помещения умножается на средний показатель кратности движения воздуха.

В зависимости от результатов расчёта, можно понять, какой именно тип вентиляции подходит в конкретном случае. При соблюдении всех норм установки покрасочная камера будет максимально производительна и безопасна.

aeroclima.ru

Вентиляция в покрасочной камере своими руками, как рассчитать, схема

Качественная покраска является процессом сложным, требующим соблюдения ряда обязательных технических требований. Для достижения высоких показателей и соблюдения технологических требований оборудуются специальные помещения – покрасочные камеры, малярные цехи, гаражи и т. д.

Обязательным условием эксплуатации покрасочной камеры является наличие эффективной вентиляции

Обязательным условием безопасной эксплуатации таких объектов является наличие эффективной вентиляции. По этой причине многих людей интересует вопрос обустройства воздухообмена покрасочной камеры своими руками. На что нужно обращать внимание, если нужна вентиляция в малярке?

Общая информация

Покрасочная камера – это специальное помещение, которое предназначено для проведения качественной покраски различных поверхностей. Прежде всего, такие объекты применяются для нанесения краски на металлические поверхности.

Высокий уровень обеспечивается распылением мельчайших частиц краски с растворителем. Своеобразный «туман» равномерно оседает на металлической поверхности, обеспечивая необходимый эффект.

С цехами неразрывно связаны помещения, оборудованные пескоструйным оборудованием. Пескоструйка служит для удаления загрязнений, следов коррозии и старых покрытий. Для решения этой задачи используются различные абразивные материалы.

К обустройству покрасочных камер предъявляется ряд обязательных требований. Наличие эффективной системы вентиляции – одно из таких условий.

Зачем нужен воздухообмен в малярке?

  1. Обеспечение безопасности людей.
  2. Создание благоприятных технологических условий.
  3. Соблюдение требований безопасности.

Вентиляция в малярных цехах выполняет следующие задачи:

  • выведение отработанных масс газа, с высокой концентрацией вредных элементов;
  • постоянное поступление в помещение свежего воздуха с оптимальными параметрами чистоты, температуры, влажности;
  • рециркуляция воздуха, то есть очистка отработанных масс и многократное их использование после смешивания со свежим кислородом.

Вентиляция покрасочной камеры может быть трёх видов:

  1. Приточно-вытяжная.
  2. Одномоторная.
  3. Двухмоторная.

Вентиляция на территории покрасочной камеры может быть трех типов: приточно-вытяжной, одномоторной и двухмоторной

В пескоструйной камере должна быть оборудована воздухообменная система, нацеленная на удаление всевозможных загрязнений из воздуха. Вентиляция пескоструя может быть смонтирована также несколькими способами.

Требования и расчет

Покрасочные камеры должны быть обеспечены приточной и вытяжной вентиляцией, с дополнительным обустройством вытяжки в верхней части помещения. Нижний отвод воздуха оборудуется путём поднятия решётки на 15—20 см над основным уровнем пола. В это пространство монтируются воздухозаборники с фильтрами.

Система воздухообмена в окрасочной камере в обязательном порядке оснащается фильтрующей системой как на приточном, так и на вытяжном участке. С ее помощью из поступающих масс удаляется пыль. На выходе, из отработанных газов удаляются красящие частицы, с помощью специальных краскоулавливающих установок.

При проектировании вентиляции используются сложные расчеты. Очень важно выполнить точный расчет скорости обновления воздуха в помещении. Почему это так важно?

  1. Слишком сильные потоки воздуха могут привести к нарушению технологии покраски.
  2. Низкая скорость поступления свежего кислорода приведёт к низкой эффективности проветривания и удаления технологических частиц. Такая ситуация несёт высокий уровень опасности для работающих на объекте людей.

На конструкцию покрасочной камеры и ее систему вентиляции существенное влияние оказывает размер и конструктивные особенности предметов, которые планируется покрывать краской в помещении.

Здесь важным показателем, который точно определяется при расчете системы вентиляции, является кратность. Кратность воздухообмена при обработке объектов с небольшой площадью поверхности должна быть пятикратной. То есть, столько раз должен обновляться воздух за единицу времени.

На объектах, предназначенных для обработки легковых автомобилей, кратность увеличивается в 50—100 раз. Исходя из параметров кратности, в камерах, обустроенных для покраски транспортных средств, не рентабельно производить нанесение краски на небольшие по площади предметы.

Стандартная камера имеет производительность от 15 тыс. до 30 тыс. кубических метров воздуха в час. Такой объём обеспечивает создание благоприятных рабочих условий для персонала и соблюдение технологических требований.

Стандартная покрасочная камера имеет производительность от 15 тыс. до 30 тыс. кубических метров воздуха в час

Расчет воздушного потока производится путём умножения объёма помещения на показатели кратности воздухообмена. Разберём расчет на конкретном примере. Цех имеет следующие размерные параметры:
  • длина – 7 метров;
  • ширина – 4 метра;
  • высота – 3 метра.

Определение объёма помещения производится путём умножения показателей длины, ширины и высоты. Наш объём равен 84 кубическим метрам. Цех используется для покраски автомобилей, его кратность равна 90. Рассчитываем производительность. 84 умножаем на 90. Получается проходимость воздуха 7 560 кубических метров в час. Показатель недостаточен и требует увеличения примерно в два раза. То есть нужно увеличить мощность оборудования или размеры помещения.

Чтобы рассчитать параметры приточно-вытяжной системы нужно учитывать параметры давления и производительности оборудования. Давление находится в прямой зависимости от площади фильтров. Чем больше фильтров «на входе» и «выходе», тем ниже давление.

Устройство и схема

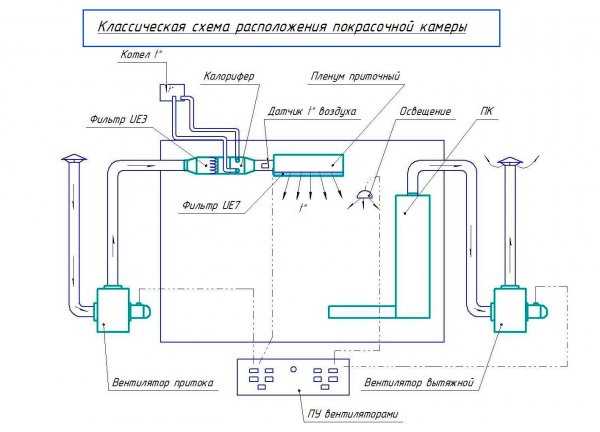

Устройство и схема вентиляции зависит от вида системы и ее особенностей. Одномоторная система воздухообмена подразумевает верхнюю принудительную подачу воздуха, за счёт чего происходит осаждение тумана с краской вниз к вытяжным элементам.

При двухмоторной системе дополнительный мотор оборудуется внизу. Он усиливает выведение отработанных газов за пределы рабочего пространства камеры. Это наиболее эффективный вид воздухообмена, но его оборудование экономически целесообразно только в случае высоких рабочих нагрузок, то есть, когда покраска производится постоянно.

Приточно-вытяжная система рассчитывается с возможностью функционирования в трёх режимах:

  1. Высокая скорость поступления и вывода воздуха с двухсторонней фильтрацией.
  2. Создание особых условий для покраски (температурного режима в 30 градусов).
  3. Создание особых условий для просушки (подаётся чистый воздух, доведённый до температуры в 60 градусов).

Вентиляция в гараже для покраски или малярном цеху в своём устройстве имеет следующие конструктивные элементы:

  1. Вентиляторы.
  2. Нагревательные элементы (тены).
  3. Пылеулавливающие фильтры на приточной линии.
  4. Краскоулавливающие и пылеулавливающие фильтры на вытяжной линии.
  5. Траншеи и отверстия в полу, закрытые решётками.

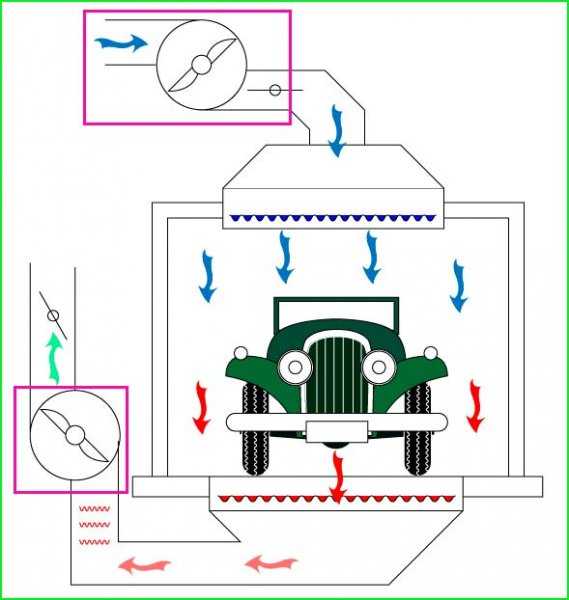

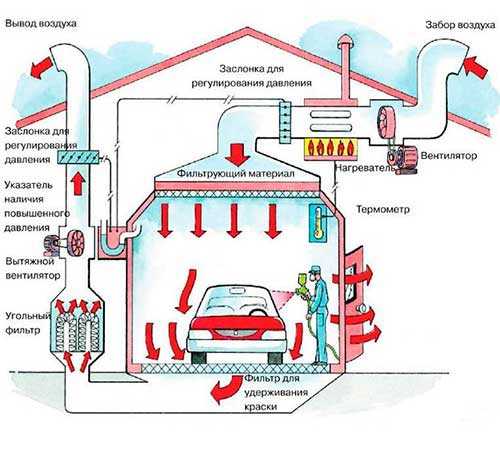

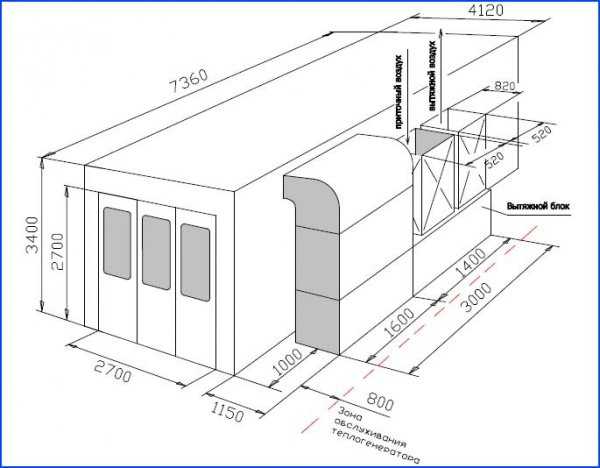

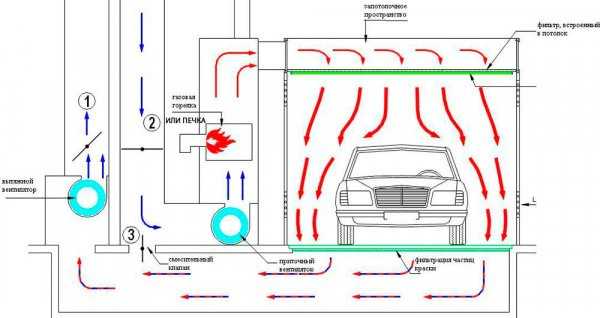

Схема вентиляции покрасочной камеры, находящейся в гараже

При проведении покрасочных мероприятий, важным технологическим фактором является определённый уровень давления. Нужные результаты обеспечиваются за счёт установки на притоке и вытяжке вентиляторов с регулируемой мощностью.

Если требуется повышенное давление, на большую мощность включается входной прибор. Если нужен разряженный воздух, вентилятор «на выходе» включается в режим более высокой мощности.

При проектировании и расчете важно избегать образования «мёртвых зон», где воздушные массы могут застаиваться и концентрироваться в загрязнённом виде. Ещё один важнейший показатель эффективности – герметичность.

Ключевым конструктивным элементом окрасочного цеха, оказывающим влияние на расчет, является пол. Это основа вытяжки для покрасочной камеры. Выведение отработанного воздуха производится через специальные технологические отверстия в напольном покрытии. Конфигурация, расположение и количество таких отверстий определяет эффективность.

Кроме отверстий для качественного выведения воздуха, может использоваться принцип поднятия пола. За счёт этого процесса образуется пространство по краям напольных плит, куда монтируется вытяжка и фильтрующие приспособления.

Инструкция по оборудованию

Может ли быть оборудована вентиляция в покрасочной камере своими руками? Обустройство системы для покрасочной камеры в гараже рекомендуется доверять профессионалам, так как это сложное и трудоёмкое занятие.

Но при большом желании и наличии всего необходимого можно смонтировать систему воздухообмена своими руками. Стоит понимать, что стандартная гаражная вентиляция для покрасочной камеры не подойдёт.

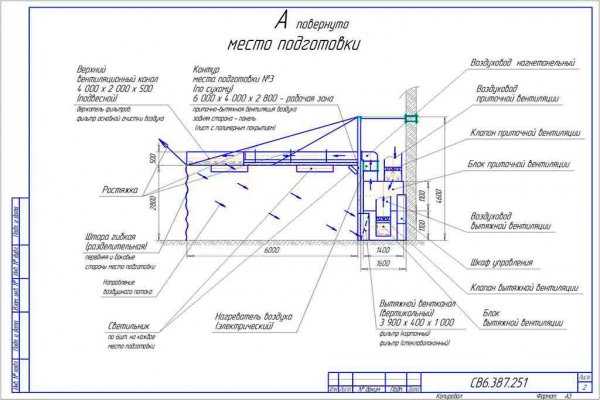

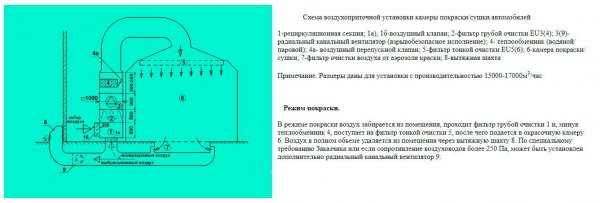

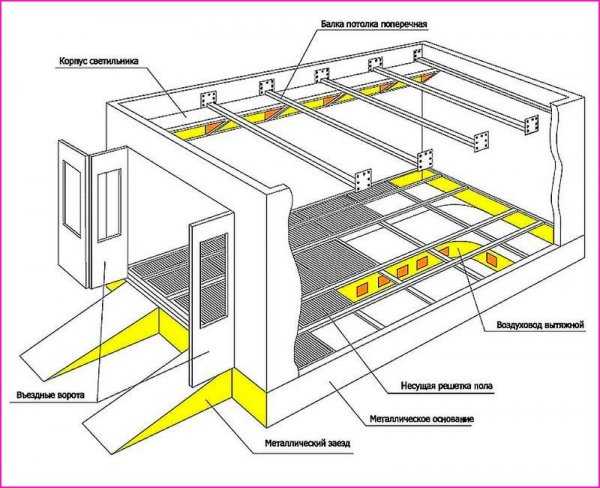

Схема организации воздухообмена на покрасочном участке с использованием технологии утилизации тепла

Работы по наладке вентиляционной системы производятся после проведения работ по обшивке внутреннего пространства и подключения электричества. Стоит понимать, что при проектировании, конфигурация должна изначально предполагать возможность монтажа системы притока и вытяжки.

Общая инструкция по монтажу вентиляции покрасочного цеха:

  1. Работы начинаются с пола, где устанавливаются вытяжные элементы с фильтрующими системами.
  2. Под потолком устанавливается система забора и нагрева воздуха. Монтируются фильтры, вентиляторы и другое оборудование. В качестве нагревательных элементов рекомендуется использовать тены. Для решения задач с нагревом на среднюю камеру хватает 5—8 тенов. Тен – система токопроводящих элементов, вмонтированных в металлические трубки вместе с изолирующим материалом.
  3. Монтируются трубы, через которые воздушные массы подаются непосредственно по всему пространству помещения.

Важным фактором, который регулируется специальными СНИП, является обеспечение в покрасочной камере требований по безопасности. Для решения этой задачи необходимо проводить:

  • обработку специальными средствами рабочих поверхностей для создания защиты от угрозы взрыва или возникновения пожара;
  • постоянный контроль содержания и концентрации примесей с помощью размещения специального измерительного оборудования;
  • усиление воздухообмена в местах максимальных загрязнений и концентраций отработанных газов.

Соблюдение требований строительных норм и правил в вопросах оборудования вентиляции в покрасочных камерах позволяет организовать работу безопасно и эффективно.

vozduhstroy.ru

Система вентиляции в покрасочной камере

Устройство вентиляционной системы важно для жилых помещений, но в производственных цехах она вообще играет одну их главных ролей при создании правильного микроклимата. Ярким примером помещения, которое не может выполнять свои функции без вентиляции, является покрасочная камера.

Как строится работа покрасочной камеры

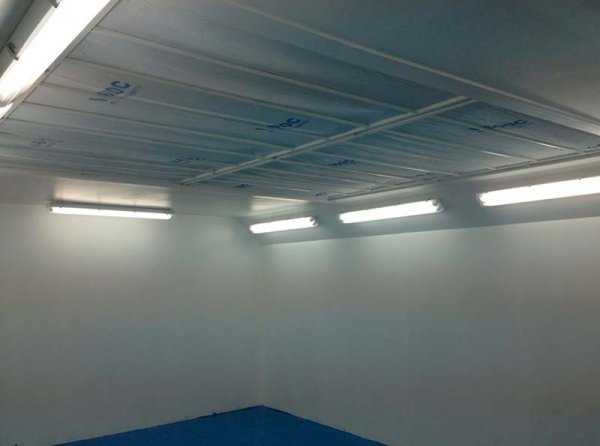

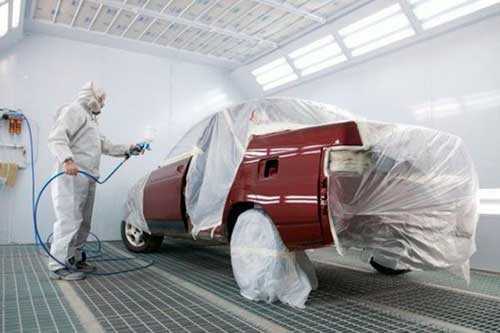

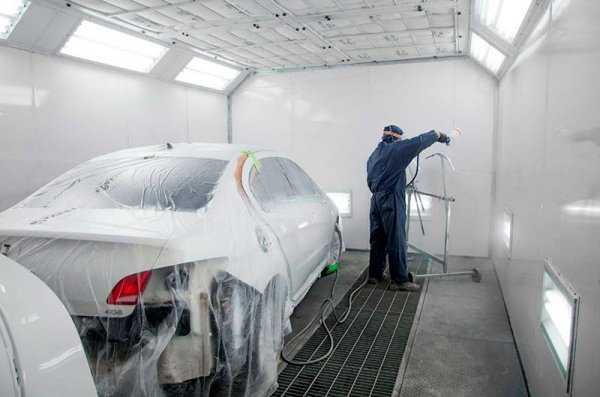

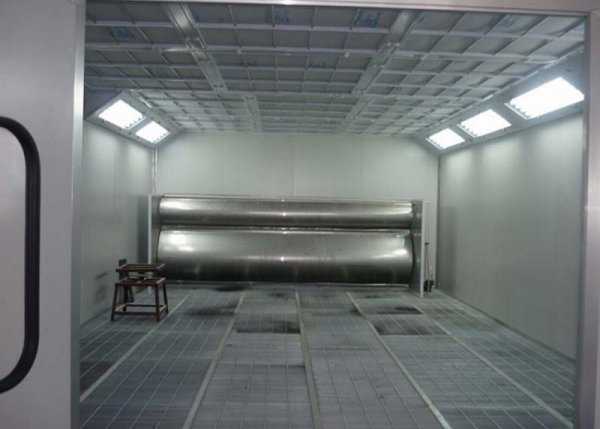

Профессионально устроенная покрасочная камера

Чтобы понять, насколько важна вентиляция в малярке для автомобилей, нужно рассмотреть принцип работы такого цеха. Учитывая технологию окрашивания, боксы, в которых ее производят, представляют собой чистые, закрытые помещения, с определенным микроклиматом. Одним из основных критериев качественного окрашивания является поддержание заданного температурно-влажностного режима.

Процессы окраски и сушки предполагают различные температуры в помещении. Перед началом процесса окрашивания, автомобиль помещают в бокс и включают вытяжную вентиляцию – для максимального удаления пыли. Затем, включают приток и начинают окрашивание. В это время, воздух определенной температуры и очищенный от всех примесей поступает в камеру сверху, по воздуховодам, и через специальные решетчатые отверстия «охватывает» автомобиль.

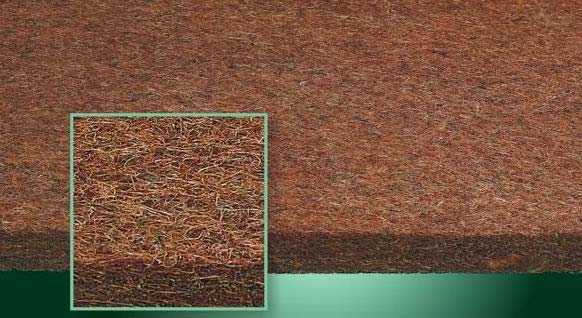

Вытяжные фильтры выводят образующийся покрасочный туман, насыщенный растворителями, краской, лаком, через систему фильтрации в атмосферу. В полу, под автомобилем, расположены решетки-фильтры, которые так же частично поглощают опадающие тяжелые частицы красящих материалов.

По завершении окрашивания камеру продувают (около 5-7 минут) – полностью очищают от лакокрасочного тумана. Приток переключают на повышенную температуру, а оборудование вытяжки переводят в режим рециркуляции. Создается микроклимат, требуемый по технологии окрашивания соответствующими красками. Работающая в определенных режимах система вентиляции в покрасочной камере поддерживает на этом процессе температуру помещения не ниже 85°C.

Важно! Во избежание образования сквозняков, «вихрей», «мертвых зон», вытягивание воздуха из смежных помещений, необходимо правильно рассчитать мощность системы. Некорректная работа вентиляции приводит к некачественному результату.

Особенности вентсистемы боксов для окраски

Направление движения воздушных потоков в боксе

Вентиляция окрасочных камер для окрашивания автомобилей имеет специфические особенности:

  • В соответствии с технологическим процессом, когда используются разные температурные режимы, необходимо регулирование интенсивности воздушных потоков и их температуры.
  • Для небольших помещений допускается приточная вентиляция с механическим побуждением, а вытяжная – с естественной тягой. Для остальных – вся система автоматизирована.
  • Целесообразно использование не моносистемы (все оборудование объединено в одну систему), а наборной (наличие отдельных приточной и вытяжной систем).
  • Приток должен на 1/3 быть мощнее вытяжки. Это предусматривают для того, чтобы более мощная вытяжка не вытягивала воздух, пыль, влагу из других помещений.
  • Кратность воздухообмена установлена на уровне минимум 40 раз в час. В зависимости от размеров автомобиля ее повышают до 100. Этот показатель предельно допустимой концентрации, влияет на здоровье людей и качество окрашенных поверхностей.
  • Многие владельцы покрасочных камер используют пол, как дополнительную вытяжку.
  • Принципиально расположение воздуховодов: приток свежего, подогретого воздуха осуществляется через отверстия сверху вниз, а отвод загрязненного – снизу (из камеры) и вверх (на крышу).

Функции вентиляции в боксах для окрашивания автомобилей

Приточная вентиляция покрасочной камеры для автомобилей требует особо тщательного подбора. Прежде, чем воздух с улицы, затянутый приточным вентилятором, попадет в покрасочную камеру, он проходит три фильтрующих элемента.

Различные режимы работы вентиляции в покрасочной камере

  1. Первый, грубой очистки, находится сразу за вентилятором, избавляет воздушные массы от пыли, тяжелых частиц.
  2. Второй (доочистки) расположен за нагревательным оборудованием.
  3. Третий (тонкой очистки) – окончательно очищает воздух и находится непосредственно перед воздуховодом покрасочной камеры.

Важно! Расположение фильтров должно быть таковым, чтобы их легко было обслуживать – заменить в случае загрязнения. «Забитые» пылью фильтрующие элементы воздействуют на скорость движения воздуха, и, соответственно, на качество окрашивания автомобилей.

Наличие нагревательного оборудования позволяет регулировать температуру воздушного потока от 30 до 85°C и выше. Вентиляционные короба, размещенные на потолке, имеют отверстия, через которые воздух с определенной скоростью попадает в покрасочную камеру.

Вытяжной вентилятор с регулировкой скорости работы двигателя, устраивают в нижней части стены. Так, во время окрашивания и процесса продувки бокса, он работает на полную мощность. Во время сушки устройство функционирует в режиме рециркуляции, потому забор отработанного воздуха частичный – всего 10%.

Для качественного отвода воздуха, насыщенного вредными веществами и покрасочного тумана, оборудуют на полу специальные траншеи, сверху устанавливают металлические решетки. Вытяжные камеры в вентиляции расположенные в полу, под красящимся автомобилем, позволяют экономить расход краски. Происходит это за счет «втягивания» загрязненного воздуха одновременно с красящими частицами, которые и ложатся на поверхности находящиеся перед вытяжкой. Весь отработанный воздух перед удалением в атмосферу обязательно должен проходить через систему фильтрации.

Расчет вентиляции покрасочной камеры

Важный этап устройства вентиляции в покрасочной камере – ее расчет. Понятно, что такое вредное, по своему технологическому назначению, помещение, должно иметь многократный воздухообмен. Его расчет проводят по формуле:

P= (t₁-t₂)хVх0,36, куб.м/ч,

где t₁-t₂ – разница температур на улице и в помещении покрасочной камеры,

V – объем помещения, куб.м,

0,36 – коэффициент.

Для примера возьмем помещение с такими размерами: длина – 6,5 м, ширина – 5,0 м, высота – 3,5 м. Так как, в основном окраска автомобилей происходит в теплое время года, то самая большая температурная разница около 13°C. Подставляя все значения в формулу, получим:

13х6,5х5х3,5х0,36=532 куб.м/ч

Расчетный показатель говорит о том, какой объем воздуха должен закачиваться в бокс за 1 час. Понятно, что для данного примера, обязательно оборудование камеры приточно-вытяжной вентиляцией с механическим побуждением. Кроме того, для такого достаточно большого помещения, требуется монтаж дополнительной вытяжки в виде решетчатого пола.

Вентиляция в покрасочной камере своими руками: схема устройства

Вентиляция должна обеспечивать безопасность работникам

  • Производится расчет воздухообмена.
  • На основании расчета подбирают воздуховод определенного сечения. В основном, применяют короба из оцинкованной или нержавеющей стали. Соединения – фланцевые, материал изготовления крепежа должен совпадать с материалом воздуховода.
  • Соответственно расчетным показателям воздухообмена подбирается вентиляционное оборудование, фильтры, калорифер.
  • В полу прорываются канавки глубиной 150-200 мм, к которым выводится вытяжной канал и непременно герметизируется. Из перфорированного металла изготавливается напольное покрытие. Можно просто сделать сварную конструкцию из арматурных прутьев и уголков.

Установка вентиляции в покрасочной камере своими руками возможна, если соблюсти все нормативные требования, провести правильные расчеты. Сложные металлические элементы можно сделать на заказ, самостоятельно их установив.

Важно! Вывод вытяжки монтируется на крыше. Помните, что из покрасочной камеры выводятся красящие частицы, потому предусмотрите некий их «улавливатель», чтобы порывами ветра они не попадали на стоянку, где паркуют автомобили ваши клиенты.

ventkam.ru

Покрасочная камера своими руками в гараже, видео, чертежи, готовые решения

Если требуется покрасить авто, можно пойти двумя путями — отдать машину специалистам и заплатить за работу немалую сумму, или сделать покрасочную камеру своими руками и, возможно, начать совой небольшой бизнес.

Что потребуется для выполнения такой работы? Какие требования должны быть соблюдены? Как сделать системы обогрева, освещения, сушки и фильтрации? По какому алгоритму действовать? Эти и ряд других вопросов рассмотрим ниже.

Что необходимо для создания покрасочной камеры

Для обустройства покрасочной камеры в гараже потребуются такие элементы:

  1. Непосредственно гаражное помещение, где будет размещена покрасочная камера.
  2. Тепловой генератор.
  3. Система вентиляции.
  4. Тепловая пушка (печка с системой нагнетания теплого воздуха).

В расширенный перечень входят:

  • Плотно закрывающиеся ворота;
  • осветительные устройства;
  • вентиляторы,
  • управляющий пульт и другие элементы.

Конструкция и функционал зависят от финансовых возможностей исполнителя и конечной цели. Важный момент — максимальная автоматизация покрасочных работ и сушки транспортного средства.

В состав конструкции входят такие функциональные элементы:

  1. Тепловой насос и автоматика.
  2. Индивидуальная камера для окрашивания и сушки.
  3. Специальная вытяжка со встроенным воздушным фильтром.
  4. Вентиляция подачи воздуха с несколькими фильтрующими элементами разных уровней.

Это ориентировочный список, позволяющий понять масштаб работ и сориентироваться с расходами на материалы.

Требования к покрасочной камере

Первый шаг создания покрасочной камеры в гараже — обустройство помещения. Оно должно соответствовать таким требованиям:

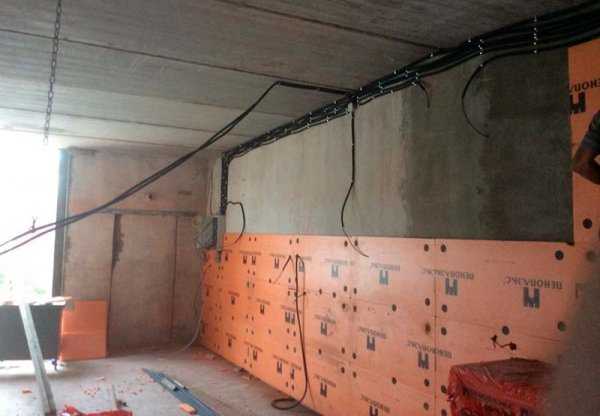

  1. Утепление поверхности с применением негорючих материалов.
  2. Максимально возможная герметичность.
  3. Наличие двух дверей, что повышает уровень безопасности в случае пожара. Они должны легко открываться и гарантировать максимальную герметичность.
  4. Стена покрасочной камеры обделывается с помощью матовой пленки, способной притягивать и удерживать пыль на поверхности. Такая отделка обеспечивает больший ресурс конструкции на покраску десяти и больше авто. Для защиты от пожара на матовое напыление наносится противопожарный слой.
  5. Пол не должен мешать нормальной циркуляции воздуха. Как вариант — применение специальных решеток, состоящих из нескольких слоев. При такой конструкции воздух без проблем отводится и подводится в покрасочную камеру.
  6. При использовании металлического покрытия на полу, последний должен возвышаться над половым покрытием в соседних помещениях где-то на 0,4 метра. Установка мостика позволяет уменьшить неудобства от изменения уровня. Как из вариантов показаны на фото.
  7. Как вариант — обустройство бетонного полового покрытия. Его преимущества — оптимальный воздухообмен и легкость заезда машины. Кроме того, покрытие находится на одном уровне с полом в других помещениях.
  8. При создании системы вентиляции важно учесть надежность крепежа. В случае засорения воздухозабора повышается плотность испарений ЛКП в помещении, что впоследствии может привести к воспламенению или даже взрыву.

Если нет опыта в строительных работах, важно поговорить со специалистом и получить рекомендации по созданию покрасочной камеры. Не лишне уточнить нюансы проведения малярных работ.

Система вытяжки и вентиляции в покрасочной камере

От качества системы вентиляции зависит возможность применения покрасочной камеры и безопасность помещения. Задача устройства заключается в отводе воздуха, насыщенного парами ЛКП с помещения и подача чистого потока.

Вентиляционная система бывает двух типов:

  1. Одномоторная. Особенность — нагрев воздуха внутри камеры (в верхней части).
  2. Двухмоторная. Здесь используется два агрегата. Один нагоняет воздух в верхней части, а второй установлен снизу и высасывает воздух.

Каждый из видов хорош и обеспечивает оптимальную изоляцию от внешнего пространства.

При первом способе воздух поступает в помещение через фильтрующий элемент, установленный в потолке. Отвод воздушных масс осуществляется через траншею в нижней части или второй пол.

При выборе двухмоторной вентиляционной системе каждый из двигателей выполняет индивидуальную функцию. Один нагнетает воздух в помещение, а второй обеспечивает его отвод. Если рекомендации правильно выполнены, объем подаваемого воздуха больше, чем отводимого. При этом повышение активности воздухообмена не приводит к нарушению работы системы.

Принцип работы вентиляции в покрасочной камере можно объяснить на примере:

  1. Берется канистра плотно закрытой крышкой.
  2. В ней делается пара отверстий, расположенных друг напротив друга.
  3. Внутрь запускается сигаретный дым, после чего в одну из дырок нагнетается воздух. Воздушные массы выходят со второй дырки, это видно благодаря белому дыму.

В случае применения пылесоса активность обмена возрастает.

При выборе одномоторных или двухмоторных покрасочных камер учитывается финансовый аспект. Второй вариант менее выгодный (при изготовлении системы самостоятельно).

Это связано с необходимостью создания сложной системы. Проблема в том, чтобы обеспечить отвод воздуха и исключить оседание паров на лопастях вентилятора. В ином случае высок риск некорректной работы устройства.

Система фильтрации

Неизменный элемент покрасочной камеры — система фильтрации, защищающая от пыли и прочих опасных элементов. Рекомендуется применять 2-фазовые фильтры, имеющие двухступенчатый принцип работы. Сначала они «ловят» крупные частицы, а после — более мелкие загрязнители.

Важно учесть, что производительность системы вентиляции в среднем — от 20 до 25 см3/с.

Фильтрующие элементы должны справляться с очисткой в таком режиме и обрабатывать входящие потоки воздуха с учетом действующих санитарно-гигиенических требований.

По этой причине рекомендуется применять фильтры с несколькими этапами очистки. При этом нижний фильтрующий элемент забивается быстрее, что требует более частой его замены.

Также важно знать, что в качестве дополнительной фильтрации может применятся специальное жидкое липкое покрытие. Данным средством с помощью валика обрабатывают стены покрасочной камеры. Свои свойства средство сохраняет долго, к нему хорошо прилипает не только пыль, но и окрасочный туман.

При выборе системы фильтрации стоит ориентироваться на тип системы вентиляции:

  1. Для одномоторных покрасочных камер обустраивается фильтрующая поверхность (рулонного типа). Она покрывает всю поверхность, а специальные карманные фильтры задерживают крупный сор.
  2. Для двухмоторной системы потребуется дополнительный фильтрующий элемент в половом покрытии. При установке изделия лучше выбрать воздухоотвод или настил из металла. Для большей эффективности в нижний фильтр ставится кассетная сетка до входа в прибор (для дополнительной очистки).

При обустройстве системы фильтрации важно учесть циркуляцию воздуха. Оптимально, если в помещении нет турбулентности воздушных потоков, а давление регулируется с помощью специальных устройств.

Если не менять установленные фильтра, со временем они забиваются, и тогда образуются завихрения с каплями красящего вещества в воздухе. Во избежание этого эффекта важно контролировать давление воздуха в покрасочной камере.

Для этого фильтрующие элементы потолка распределяются равномерно и по всей длине. Контроль системой фильтрации лучше осуществлять дистанционно (с помощью пульта). При запуске системы должно учитываться два параметра — уровень загрязнения и эксплуатационные возможности фильтров.

Режим применения систем очистки и вентиляции

При желании можно сделать покрасочную камеру, объединяющую группу режимов. Кроме рассмотренных выше, существует еще ряд вариантов отвода загрязненного воздуха из помещения.

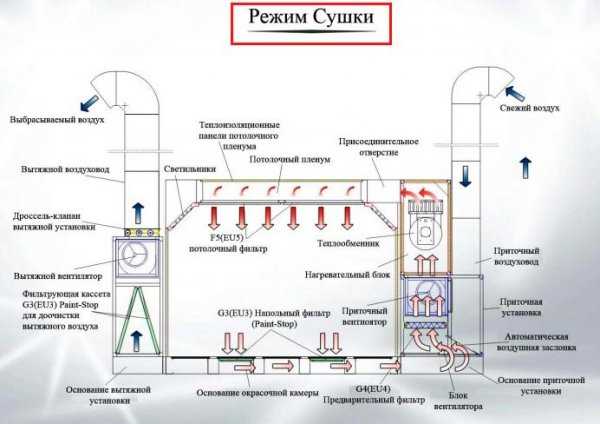

Речь идет о вентиляции приточно-вытяжного типа, функционирующей в трех режимах:

  1. Активная циркуляция воздушного потока. Здесь происходит непрерывное вентилирование помещения, после чего чистый воздух снова идет в покрасочную камеру. Преимущество заключается в очистке воздушных масс от пыли и прочих загрязняющих элементов.
  2. Забор воздушного потока извне. Воздух, поступающий с улицы, фильтруется, прогревается до необходимой температуры, а после поступает внутрь камеры. Отвод воздушного потока осуществляется через отверстия в поверхности пола. Цель режима заключается в обеспечении и поддержании температурного режима внутри помещения. Из камеры удаляются ненужные элементы красящего вещества и лаковый туман, что имеет ключевое значение при окрашивании авто.
  3. Закачка воздушного потока из камеры. При включении режима воздух фильтруется, греется до 60 градусов Цельсия, а после направляется в помещение. Результат действия режима заключается в быстрой сушке машины после завершения работ. Отдельное внимание уделяется отверстиям для вентиляции (входу и выходу). При ошибочном размещении высок риск появления мертвых зон, из-за чего при распылении ЛКП в покрасочной камере остается мелкодисперсионный пылевой состав, негативно влияющий на качество окраски авто.

Система обогрева

Обустройство системы обогрева — обязательное условие при изготовлении покрасочной камеры. Отсутствие такой опции ведет к ухудшению качества нанесения краски и сушки ЛКП, повышению риска для здоровья работника.

При обустройстве обогрева важно учесть:

  1. Наличие центрального отоплении и электрических ТЭНов и в зимний период хватит ли их для обогрева помещения.
  2. При отсутствии глобальных планов, подразумевающих частое окрашивание машин, в покупке теплогенератора нет необходимости (он вряд ли окупится).
  3. Монтаж теплой пушки вполне может обеспечить прогрев покрасочной камеры и основных точек помещения.

При обустройстве системы обогрева применяется пластинчатый рекуператор. Это устройство, обеспечивающее снижение затрат на прогрев воздуха в помещении.

К плюсам изделия относится высокий КПД, быстрая окупаемость и экологичность. Устройство представляет собой узел, монтируемый вместе с тепловентиляционным блоком (тем, что готовит воздух).

Конструктивно рекуператор состоит из тонких пластин алюминия, обеспечивающих повышение температуры поступающего воздуха за счет нагретых воздушных масс, удаляемых из помещения.

Плюс пластинчатого рекуператора — разделение грязного и чистого воздуха (их смешивание исключено).

Сушка

Важный этап при обустройстве покрасочной камеры — обеспечение процесса сушки. Сегодня в продаже имеются тепловые генераторы, функционирующие на различном виде топлива, в том числе отработанном масле и газу. С учетом потребностей можно выбрать устройства разной мощности и функционала.

Все чаще для сушки авто после покраски применяются инфракрасные лампы. Они просты в эксплуатации и гарантируют необходимый эффект. При этом расходы на приобретение такого оборудования минимальны.

При строительстве покрасочной камеры важно учесть распределение тепловых потоков во избежание случайного перегрева. Для удобства сушка объединяется с системами фильтрации и дистанционного управления.

При выборе варианта важно учесть уровень загрузки покрасочной камеры:

  1. Если требуется покрасить один автомобиль, достаточно сушки воздухом. Минус метода заключается в длительности процедуры, но зато снижаются расходы.
  2. В случае создания покрасочного бокса для профессиональной деятельности (многократной покраски), лучше отдать предпочтение инфракрасному оборудованию. С его помощью можно добиться более быстрого высыхания. Под действиями ИК лучей краска и шпатлевка высыхают намного быстрее, а расходы электроэнергии снижаются.

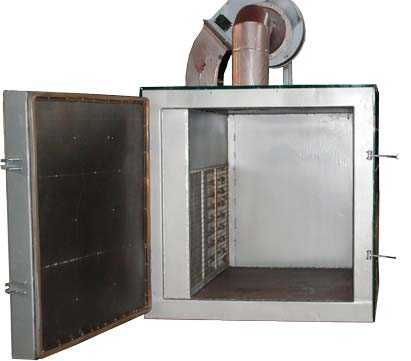

Можно использовать малогабаритную сушку для просушки различных деталей кузова авто — специальную камеру, обеспечивающую температуру нагрева до 200 градусов Цельсия. В нее входит необходимая автоматика, обеспечивающая контроль базовых параметров и соблюдение технологического процесса.

Такой сушильный шкаф изготавливается с учетом требований заказчика в различных габаритах.

В виде дополнительного оборудования для сушки (при обустройстве покрасочной камеры) можно использовать инфракрасные лампы.

Выделим востребованные модели:

  1. TopWeld / FY-TECH FY-1W — устройство с одной лампой и одной секцией, работающее от 220 Вольт. Особенность заключается в возможности регулировании угла наклона и высоты, компактность и надежность конструкции. Изделие равномерно нагревает поверхность и обеспечивает ее быстрое высыхание. В модели предусмотрен механический таймер, имеется возможность корректировки мощности и времени сушки. Рабочая температура — от 40 до 100 градусов Цельсия, таймер выставляется на время до часа. Площадь сушки — 80*50 см.
  2. OMAS WS-502A — инфракрасная сушка, обеспечивающая быстрое высыхание поверхности машины в помещении покрасочной камеры. Изделие состоит из двух ламп, равномерно прогревающих ЛКП. Конструктивно ее можно вращать в горизонтальной и вертикальной плоскости, а также наклонять на разные углы. Имеется таймер, устанавливаемый на время от 1 до 28 минут (отключает сушку автоматически). Рабочее напряжение — 220 В, мощность 2 кВт. Высота стойки меняется в диапазоне от 15 см до 1,5 метров. Оптимальное расстояние от ламп до поверхности — от 0,3 до 0,7 метров. При этом охватываемая площадь составляет 100*70 см.
  3. TopWeld / FY-TECH FY-3AL — мощная сушка с тремя лампами инфракрасного действия. Эта модель имеет настраиваемую высоту, возможность изменения угла направления софитов, таймер для регулировки времени. Особенности — изменение уровня мощность, применение алюминия при изготовлении корпуса, компактность и прочность. Секция может вращаться на 360 градусов. Работа сушки проверена на большинстве окрасочных систем, и проверки подтвердили быстрое высыхание поверхности. Рабочая температура находится в диапазоне от 40 до 100 градусов Цельсия, таймер задает время от 0 до 60 минут. Мощность — 3,3 кВт. Площадь сушки — 120*100 см.
  4. TopWeld / FY-TECH FY-6W — мощная сушка для покрасочных камер с шестью лампами, установленными в индивидуальных секциях. Особенности — наличие таймера, возможность изменения мощности, регулирование уровня наклона, прочность и компактность корпуса. Модель обеспечивает равномерный прогрев поверхности, предусмотрена возможность вращения секций на 360 градусов. Диапазон рабочих температур — от 40 до 100 градусов Цельсия. Таймер выставляется в диапазоне времени от 0 до 99 минут. Сушка охватывает площадь 180*100 см.
  5. TopWeld / FY-TECH FY-2W — модель для сушки поверхности, оборудованная двумя инфракрасными лампами. Изделие работает от 220 В, оборудовано таймером времени и имеет регулировку мощности. При необходимости возможно изменение высоты. Устройство проверено на большей части окрасочных систем, его эффективность подтверждена практикой применения. Модель отличается компактным дизайном, надежностью, легкостью и компактностью. Охватываемая площадь сушки составляет 80*80 см. Таймер устанавливается на время от 0 до 60 минут. Мощность каждой из ламп 1,1 кВт (общий параметр 2,2 кВт).

Обрешетка и напольное покрытие

При создании покрасочной камеры своими руками отдельные требования предъявляются к обустройству полового покрытия. Для начала в полу делается траншея, после чего сверху кладется металлическая решетка.

Такая конструкция поднимает покрытие на расстояние от 15 см и более. Образовавшаяся полость применяется для монтажа вентилирующего двигателя.

При отсутствии подходящего полового покрытия имеется две альтернативы:

  1. Для сплошной поверхности подходит вариант с созданием прямоугольной ямы глубиной до 100 см или двух траншей. При невозможности реализовать задачу допускается монтаж второго пола на расстоянии 200 мм. Полученного расстояния достаточно для монтажа вытяжки покрасочной камеры. При создании пола важно предусмотреть отвод загрязненного воздуха за пределы помещения.
  2. При наличии ямы достаточно уложить металлическую арматурную решетку поверх пола с углублением. Доски под обрешёткой складываются в клиновидном виде (по направлению к воротам покрасочной камеры формируется острый угол). Труба вывода воздуха выходит на улицу и играет роль нижней вентиляции в боксе.

Главное требование к полу в покрасочной камере — наличие необходимого расстояния для обустройства вентиляции и отвода грязного воздуха.

Освещение

От правильности выбора осветительного устройства зависит качество покраски. Оптимальный вариант — монтаж ламп дневного света, обеспечивающих отличную видимость, отсутствие бликов и теней на поверхности окрашиваемого авто. По заявлению экспертов, норма освещенности — от 600 до 1000 люксов.

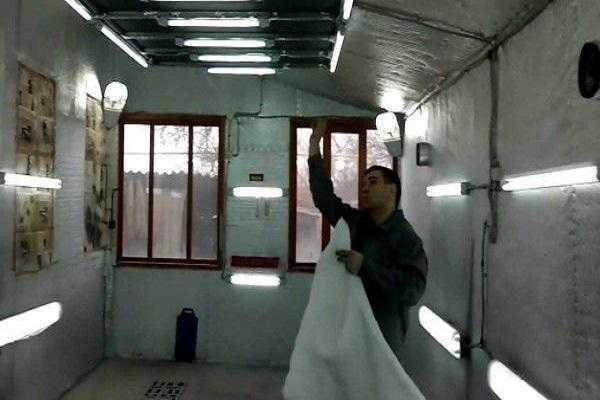

Лучший вариант монтажа осветительных устройств — по периметру покрасочной камеры (по бокам и под потолком). Минус заключается в отсутствии нормальной обзорности в нижней части авто.

Во избежание бликов или дефицита освещения лучше ставить вдоль стен удлиненные лампы. Их задача — освещение нижней части авто и защита от появления теней.

В продаже имеются люминесцентные лампы во взрывобезопасном исполнении. Их особенность состоит в высоком уровне освещенности и исключении взрывов в области окрашивания или сушки.

Внутренняя отделка и обустройство

При выборе материалов для отделки покрасочной камеры многие отдают предпочтение вагонке. Такой вариант привлекателен с позиции цены, но он не рекомендуется по условиям пожаробезопасности.

Эксперты рекомендуют выбрать металл и негорючие элементы (к примеру, профнастил). Такое покрытие легко поддается отделке и надежно защищено от огня.

При обустройстве внутренней части покрасочной камеры важно учесть следующие нюансы:

  1. При наличии небольшого помещения можно использовать цементно-песочную штукатурку. Перед обработкой важно увлажнить стены с помощью распылителя. Такой подход обеспечивает лучшее связывание пыли с водой, что обеспечивает чистоту поверхности.
  2. Применение плиты OSB и металла приводит к быстрому накоплению пыли. Для ее удаления применяется пылесос.
  3. Использование панелей из пластика приводит к повышенному накоплению пыли (в 10 раз больше, чем в случае с деревянной или металлической отделкой).

Отделка покрасочной камеры должна быть герметичной, с минимальным риском попадания пыли или других загрязнителей. В боксе не должно быть посторонних элементов, являющихся «пылесборниками». Речь идет о диванах, коврах, тканевых изделиях или мебели.

Потолочные прямые углы делаются в виде скосов – это уменьшит завихрение воздуха.

При выборе цвета для покрасочной камеры предпочтительно выглядит белая порошковая краска. Ее применение обеспечивает лучшую цветопередачу и упрощает процесс окрашивания авто.

Для удобства стоит предусмотреть комнату (подсобку) для людей и хранения необходимого оборудования.

Этапы работ

Для обустройства покрасочной камеры рекомендованная площадь помещения должна быть от 70 квадратных метров и более. Как только необходимый объект найден, можно приступать к работе. Алгоритм действий такой:

  1. Удаление лишних элементов и подготовка помещения.
  2. Сбор короба.
  3. Создание опалубки с каналами, необходимыми для обустройства вытяжки. После этого заливается бетон.
  4. Установка ворот с дверьми.

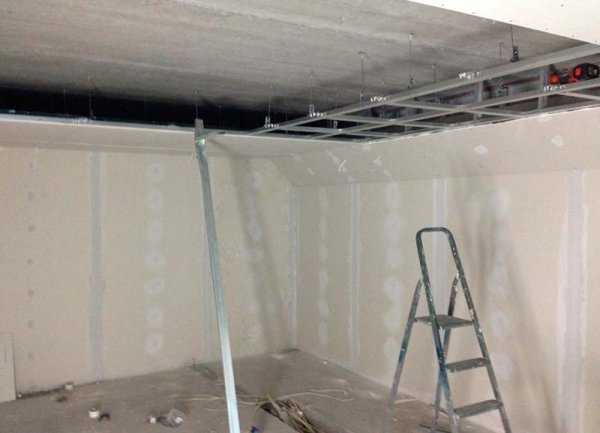

  5. Обшивка стен влагостойким гипсокартоном. Для надежности каркас делается через каждые 0,5 метра.
  6. Создание короба под приточку.
  7. Установка ламп освещения по периметру бокса.
  8. Сбор короба для вытяжки воздуха.
  9. Установка вытяжной трубы, обеспечивающей приток и циркуляцию воздуха.
  10. Подключение ящика с обогревателями. Достаточно 12 кВт, но при желании можно подключить большую мощность — до 18 кВт.
  11. Покраска стен, подготовка решеток на каналы в полу, установка фильтра.
  12. Окрашивание пола с применением устойчивой к стиранию краски.
  13. Покрытие стен липучкой.

На этом основные работы по обустройству покрасочной камеры завершены.

Камеры с водяной завесой

Камеры с водяной завесой — продвинутый вариант бокса, предназначенного для покраски автомобилей и других крупногабаритных изделий. В состав конструкции входит металлический поддон с водой (сверху накрыт решеткой), регулировочные панели и насос.

Также имеются крепления двери, отверстия для выхода воздуха, панели водной завесы, угловой патрубок. Дополнительные элементы — форсунки, вытяжные вентиляторы и многое другое.

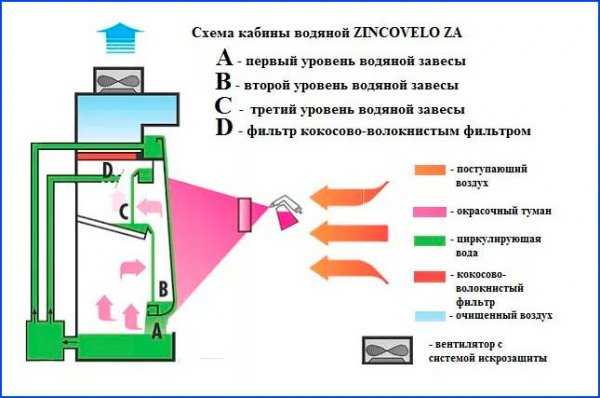

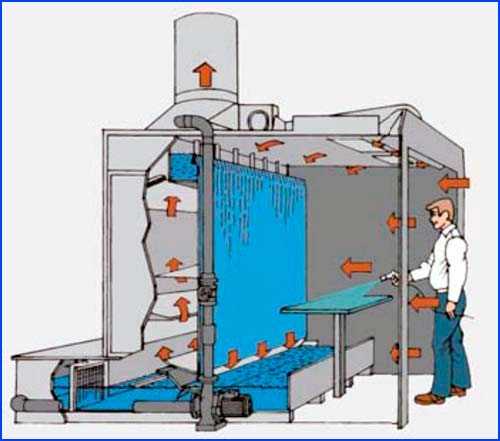

Принцип действия покрасочных камер с водной завесой прост. В процессе распыления воды образуется окрасочный туман. В крыше конструкции установлен вентилятор, который вращается, создает разрежение и втягивает загрязненный воздушный поток через отверстия в покрасочной камере (предусмотрены снизу фронтальной завесы).

На лицевую часть конструкции оседают элементы пыли и краски. Они улавливаются и смываются в специальную ванную и оседают в жидкости. Грязный воздушный поток, попавший во внутреннюю часть бокса, проходит дополнительную очистку.

Камеры с водяной завесой можно сделать самому или купить готовые. В последнем случае востребованы итальянские конструкции, отличающиеся несколькими водяными каскадами.

В камерах отечественного производства применяется очистка системой орошения. Последний этап — сухая фильтрация.

Выбор варианта исполнения зависит от технологии и окрашиваемого изделия. Важный момент — создание правильного микроклимата, позволяющего добиться оптимальной температуры и очистки поступающего воздуха.

Чертежи

Ниже показаны чертежи покрасочных камер, которые можно использовать в работе.

Что нужно для организации работ

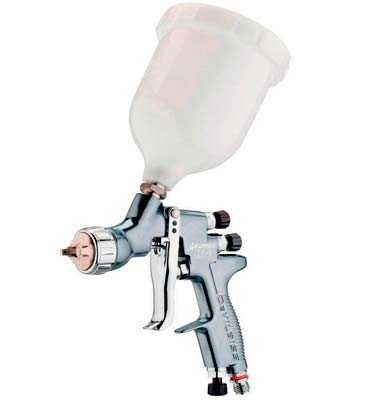

Для выполнения работ потребуется ручной или автоматический краскопульт, красконагнетательный бак (от 1 до 4 литров), а также насос (можно использовать устройство мембранного типа с электроприводом).

Также потребуется:

  1. Сборник отходов ЛКМ — изделие, используемое для удаления грязи и шлама с водяной покрасочной кабины. Лучшим вариантом очистки считается применение фильтровальной установки. Процесс происходит в режиме циркуляции. В частности, окрасочный мусор остается в фильтровочных мешках, а чистая вода снова направляется в окрасочную кабину. Особенности изделия — эффективная очистка воды, применение двойного оцинкованного металла, продолжительный срок службы.
  2. Осушители воздуха с силикагелем.
  3. Компрессора для нагнетания воздуха. Одно или двух цилиндровые с ресивером.
  4. Весы для взвешивания смешиваемых компонентов (можно использовать кухонные электронные до 5 км).

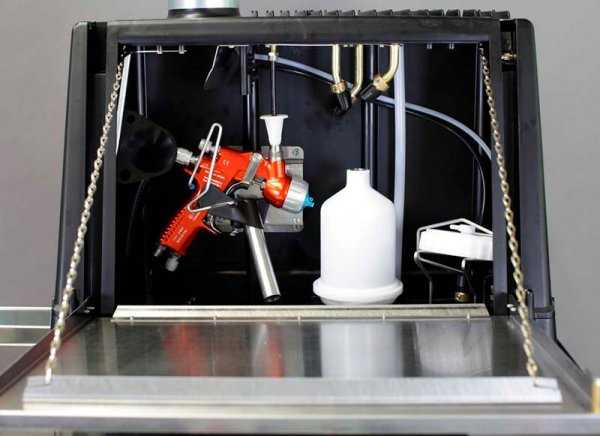

  5. Дополнительное оборудование — мойки для краскопультов, лампа колориста, устройство для демонтажа дверей, окрасочные столы, диспансеры для бумаги и салфеток.

Расходные материалы

В процессе окраски автомобиля потребуются и расходные материалы.

Картонный гофрированный фильтр

Изделие, используемое для улавливания лака, клея, краски и прочих элементов в окрасочном тумане. Гофрированный фильтр накаливает отходы, не влияя на скорость потока воздуха и класс очитки.

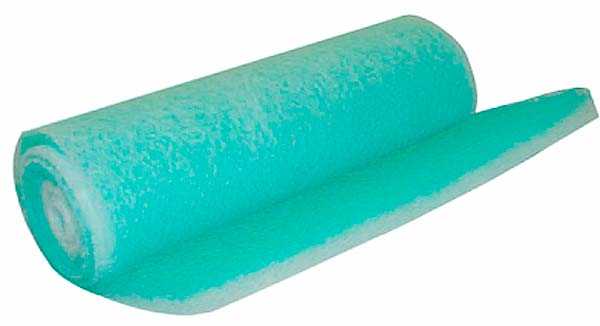

Фильтр напольный в рулонах

Фильтр изготовлен из стекловолокна. Материал пропитывается специальным составом и используется для удерживания мелких элементов окрасочного тумана.

Оптимальная толщина — 7 см. Преимущества — удобство применения для индивидуальных покрасочных камер, эффективность конструкции, стойкость к огню, отсутствие в составе силикона.

Стекловолокнистые фильтры в картонной рамке

Такие расходники предназначены для сухих кабин, устанавливаются для обеспечения второго уровня фильтрации и удаление наиболее мелких частиц, находящихся в окрасочном тумане. Плюсы — высокое качество очистки воздуха и продолжительный срок службы.

Фильтры кокосово-волонистые для водяных кабин

Конструктивные особенности таких изделий позволяет использовать их в условиях высокого уровня влажности. В процессе эксплуатации возможно восстановление фильтра несколько раз. Для этого требуется помыть изделие в мыльной воде.

Фильтрующий элемент монтируется внутри кабины после водяных каскадов. Как правило, играет роль завершающей ступени очистки перед вентилятором.

Плюсы — обеспечение высокого уровня фильтрации, возможность многократного применения, обеспечение высокого уровня защиты вентилятора.

Благодаря действию фильтра, на лопасти вентилятора почти не попадает шлам с окрасочного тумана.

Потолочный фильтр (для приточной вентиляции)

Задача фильтрующего элемента заключается в тонкой очистке всасываемого в покрасочную камеру воздуха. Материал монтируется в приточный пленум, через который и направляются прогретые воздушные массы.

Выбор подходящей модели зависит от требований к уровню очистки воздуха, эффективности изделия и ряда других факторов. Кроме очистки, фильтр гарантирует выравнивание входящего воздушного потока, входящего в покрасочную камеру.

Плюсы — тонкая очистка от мелких примесей, постепенная подача воздушного потока в помещение, продолжительный срок службы, уменьшение расходов.

Липкое покрытие для защиты от пыли

Задача расходника заключается в обеспыливании помещения в области окрашивания, сушки или шлифовки. Состав наносится на поверхности с помощью валика или краскораспылителя.

После снижения эффективности старый слой смывается, а вместо него наносится новый.

В состав липкой массы входит смесь смолы и элементов с повышенным клеящим эффектом. Для смывания старого слоя применяется губка и теплая вода.

Плюсы — высокая удерживающая способность, легкость нанесения и смывки, возможность нанесения на любую поверхность, сохранение липкости в течение длительного времени.

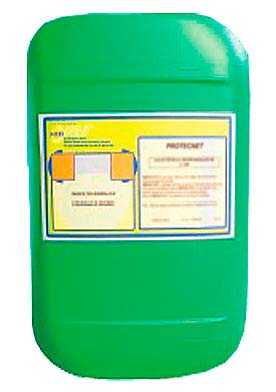

Средство для удаления краски из водяных кабин

При добавлении состава в водяную кабину обеспечивается связывание твердых элементов краски. С его помощью можно удалить отходы краски из водяной кабины без слива воды.

Плюсы — эффективное удаление частиц, повышение эффективности фильтрации, защита от появления неприятного запаха. Кроме того, облегчается процесс обслуживания и устранения отходов, повышается эффективность обслуживания покрасочной камеры.

Готовые решения для жидкостной покраски

Если нет возможности и желания создавать камеру для покраски автомобиля своими руками, можно купить готовое решение.

Минус в том, что такой вариант в большинстве случаев подходит для организации бизнеса вне гаража. При наличии своего помещения можно сэкономить и сделать работу самому.

Из готовых вариантов стоит выделить:

  1. Сухая окрасочная кабина Eurodray, оборудованная угольной фильтрацией. Она имеет габариты 7 м*4 м*2,7 м в длину*ширину и высоту соответственно.
  2. Автомобильная окрасочная камера V-Color.
  3. Автомобильная окрасочная камера для грузовых авто.

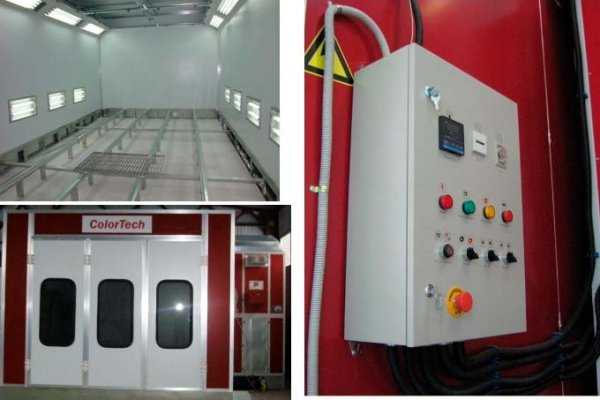

  4. Покрасочная камера ColorTech CTA 7000 и другие варианты.

Итоги

Создание покрасочной камеры своими руками — интересно, для многих — это будет не несложно, но в любом случае затратно.

Если знать технологичный процесс, иметь опыт в строительстве, пошагово выполнять работу и следовать рекомендациями в статье и видео, трудности исключены.

Сначала составляется список необходимых материалов, и оцениваются расходы. Следующим этапом делаются покупки, и производится монтаж.

При грамотном подходе можно быть уверенным в эффективности покрасочной камеры и ее продолжительном ресурсе.

Оцените статью

autotopik.ru

Вентиляция покрасочной камеры

Вентиляция покрасочной камеры – это только не только средство повышения комфорта, но и необходимое условие обеспечения собственной безопасности. Вытяжка помогает отводить токсичные испарения, выделяющиеся при нанесении краски, а также удаляют пыль, мелкие абразивные частицы, которые могли остаться в воздухе после шлифовки поверхности ручным или электрическим инструментом.

Если вы намерены в гараже производить покраску автомобилей, каких-либо деталей или производить декоративную обработку поверхностей, вентиляция в покрасочной камере позволит выполнить санитарно-гигиенические требования. Ее легко можно сделать своими руками, без значительных финансовых вложений, произведя расчеты производительности и правильный монтаж.

Традиционно в гараже достаточно пыльно. Для нанесения качественного лакокрасочного покрытия такие условия не подойдут. Именно по этому, профессиональные покрасочные камеры оснащены системой вытяжек, с установленными фильтрами, клапанами и воздушными насосами. Более того, в гараже подобного типа стены изолируются полиэтиленовой пленкой или брезентом, а сам мастер надевает специальный костюм для покраски. Главная же задача вентиляции, которую вы будете делать своими руками – это отвод покрасочного тумана. Обычная вытяжка не справится с этой задачей, ни по причине низкой производительности, ни по месту расположение, которое не позволяет равномерно производить удаление загрязненного воздуха.

Из чего должна состоять вентиляция

В гараже, где оборудован покрасочный бокс, должен быть установлен вытяжной вентилятор. Именно он будет удалять значительный объем, содержащий в себе токсичные пары и частицы краски, воздух. Перед тем, как попасть в окружающую среду, на промышленных объектах и в профессиональных боксах устанавливаются специальные фильтры. Это могут быть угольные картриджи либо же фильтры механической очистки. Сделать своими руками подобный элемент достаточно просто, используя для этого поролон, синтетическую ткань.

Мало просто удалять загрязненный воздух, что делает вытяжка, необходимо также компенсировать притоком свежего воздуха отведенный объем. Это уже делает приточный вентилятор, который также оснащается механическим фильтром для предотвращения попадания мусора и листьев. Чтобы воздухообмен происходил равномерно, необходимо будет смонтировать систему вентиляционных каналов. Своими руками это можно сделать, используя трубу из нержавейки, специальные ПВХ трубы для вентиляции, или в качестве экономии подойдут даже канализационные ПП или ПВХ трубы.

Схема вентиляции покрасочной камеры

В гараже должно быть реализовано несколько точек забора и поступления воздуха. Расчет производительности приточного и вытяжного вентилятора очень важный вопрос.

Правила расчета вентиляции покрасочного бокса в гараже:

  • Минимальная скорость движения воздуха должна составлять от 25 см в секунду.
  • Контролировать нужно не только отвод пыли с бокса, но и очищать поступающий воздух;
  • Не стоит надеяться на естественную вентиляцию, поскольку она не сможет обеспечить требуемый объем воздуха, она будет работать неравномерно и всего с нескольких точек;
  • Если есть такая возможность, лучше установить равномерно вытяжные каналы над рабочей зоной.

klivent.biz

Как и зачем выполняется расчет вентиляции покрасочной камеры

Камера для покраски металла, дерева, пластика – сложное инженерное сооружение. В нем должен поддерживаться приемлемый для выполнения работ на высоком уровне микроклимат. Пары краски и растворителя взрывоопасные, а также негативно влияют на организм человека и окружающую среду. Поэтому расчет вентиляции покрасочной камеры - не формальность, а основа эффективной работы всего проекта. Открыть окна и «выветрить» пары невозможно. Это повлечет за собой существенные штрафы, а при неоднократном нарушении - закрытие предприятия.

Функционирование покрасочной камеры

Схема вентиляции в покрасочном боксе

Это специализированное помещение, в котором выполняется два вида работ:

  • нанесение лакокрасочного покрытия на металлические, деревянные и пластиковые поверхности. Специфика процесса связана с выделением мелкодисперсной пыли от красок и растворителей. Она не оседает, а остается во взвешенном состоянии. Что негативно сказывается на качестве покраски, увеличивает вероятность самопроизвольного возгорания и взрыва, в негативном ключе влияет на локальную экологическую обстановку вокруг предприятия. Поэтому станция оборудуется системой вентиляции и фильтрации воздуха;
  • очистка металлических поверхностей посредством пескоструйной обработки. Покрасочная камера состоит минимум из двух помещений: первое для покраски, второе для подготовки окрашиваемой поверхности. Пескоструйная очистка выполняется мелкодисперсными абразивными материалами, например речным песком. В воздухе постоянно присутствует взвесь из абразивного материала, мелких частиц металла и ржавчины. Их надо отфильтровывать и подавать в помещение свежий воздух. Для этого монтируется приточно-вытяжная вентиляция с фильтрами.

Схема работы бокса по окраске состоит из четырех циклов, для каждого из которых надо запроектировать особые условия вентилирования:

  1. Нанесения слоя краски.
  2. Продувка холодным воздухом.
  3. Сушка при температуре +60-800С.
  4. Охлаждение.

Вентиляционная система должна быть многозадачной и обеспечивать для каждого рабочего цикла свои показатели по температуре и влажности.

Требования к системе вентиляции

Исходя из четырех циклов рабочего процесса при выполнении покрасочных работ, нахождении людей в помещение, а также высокого коэффициента взрывоопасности смеси из краски и растворителя, вентиляция должна удовлетворять ряд требований:

  • обеспечивать абсолютную безопасность находящихся в помещении людей;
  • предотвращать скопление в воздухе предельно допустимой концентрации (ПДК) взрывоопасных веществ и химических соединений;
  • охлаждать и нагревать входящие потоки воздуха до требуемой для каждого цикла технологического процесса температуры;
  • отфильтровывать пыль, краску, абразивные вещества.

Типы вентиляции для покрасочного бокса

Для покрасочной камеры рекомендуются к использованию системы приточно-вытяжной вентиляции с естественным и искусственным побуждением:

  • одномоторная. Клапаны подачи уличного воздуха располагаются под крышей. Удаление отработанных воздушных масс осуществляется естественным путем через отверстия в полу;
  • двухмоторная. Вентиляторы располагаются как в месте подачи, так и в точках удаления воздуха. Система полностью работает по принудительной схеме воздухообмена. Такой вариант - более эффективное и дорогое устройство, чем одномоторная вентиляция.

Особенности проектирования

В процессе проектирования разработчики используют различную нормативную литературу. Основная информация содержится в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Также часть расчетные данные и другие нормы можно почерпнуть в: НПБ 105-03 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности»; НПБ 239-97 «Воздуховоды. Метод испытаний на огнестойкость».

Направление движения воздуха в покрасочном боксе

В сети можно найти много литературы с прикладными советами по проектированию, но стоит учитывать некоторые нюансы:

  • на одну единицу технологического оборудования проектируется один местный отсос. Для каждой заборной точки свой вентиляционный канал. Смешивать потоки из разных технологических участков не допускается;
  • система подачи приточного воздуха монтируется в межпотолочном пространстве. Снаружи видны только вентиляционные решётки. Забор воздуха осуществляется через трубу, на конце которой располагается вентилятор. После него устанавливается нагреватель, который нагревает приточку до +29-300С. После нагрева воздух прогоняется через барьер из фильтрующих элементов и попадает в покрасочный бокс;
  • приточная и вытяжная вентиляция оборудуются механическими и автоматическими заслонками для регулировки давления. Данная схема позволяет точно регулировать скорость и давление потока в вентиляционной камере;

Расположение приточной вентиляции в верхней части помещения обусловлено спецификой производственного процесса. Входящие воздушные массы должны прибивать мельчайшие частицы краски и растворителя, направляя их в заборные коллекторы в полу.

  • вентиляторы для вытяжки проектируются во взрывобезопасном исполнении. Их категорически запрещается устанавливать в межполовом пространстве. Только снаружи помещения в вытяжной трубе;
  • вытяжная вентиляция оборудуется двумя ступенями фильтрации воздуха. Первая ступень абсорбируете краску и растворитель. Вторая, чаще всего угольный фильтр, препятствует попаданию в атмосферу пыли;
  • для создания более комфортных условий в боксах устанавливаются системы воздушного душа для рабочих. Пред подачей к потребителю он проходит тщательную фильтрацию. Интенсивность потока и количество точек рассчитывается по специальной формуле;
  • скорость движения воздушных масс внутри окрасочно-сушильной камеры не должна превышать 0,3 м/с;
  • вентиляция рассчитывается как на активную работу во время подготовительного этапа, так и на прогрев помещения до +60-700С для сушки окрашенных изделий. Для первого процесса воздух подается через приточные клапаны и нагревается до +300С. Для второго необходима более высокая температура и замкнутый цикл воздухообмен. Циркуляция осуществляется постоянным перемешиванием воздушных масс, приточная подача составляет только 15% от общего объема;
  • выхлопные трубы от вытяжной вентиляции выводятся на максимальную высоту, но не меньше 2 м от уровня крыши. Это требование очень важно при одномоторной схеме вентилирования. Чем выше труба, тем интенсивнее происходит удаление отработанного воздуха;
  • кроме основной вытяжки в проект закладываются воздухозаборники для верхней зоны. Они устанавливаются над участками с повышенным выделением тепла.
Пример проекта

Кратность воздухообмена

Очень важный параметр для расчета вентиляции покрасочной камеры. Он характеризует интенсивность полной замены воздуха внутри помещений. Для проектируемого типа не существует строго регламента по кратности обмена воздуха. Все зависит от ПДК вредных веществ.

Если бокс проектируется под окраску мелких изделий, то вполне достаточно обеспечить 5-10 крат/час. При работе с крупногабаритными предметами, например, автомобилями, интенсивность вентиляционной системы должна быть 100 и более крат/ч.

Кратность воздухообмена измеряется в 1 м3/ч. Для получения точного показателя надо знать максимальную мощность вентилятора и объем вентилируемого помещения. Разделив второе значение на первое, проектировщик получает точное значение.

Пол покрасочного бокса

Пол покрасочного бокса - конструктивный элемент вытяжной вентиляции. Из помещения удаляются отработанный воздух, пары краски и растворителя, абразивная пыль. Есть две схемы монтажа:

  1. Отработанный воздух удаляется через траншеи, проложенные непосредственно в полу. Давление нагнетается за счет вытяжного вентилятора, установленного в трубе.
  2. По черновому полу монтируется решетчатый, высотой 150-200 мм. В образовавшейся полости устанавливается фильтры для захвата краски и других химических соединений.

Эжекция

Эжекторы – это часть вентиляционного оборудования, предназначенная для безопасного удаления взрывоопасных соединение, таких, как пары лакокрасочных материалов. Чистый воздух под высоким давлением подается в вентиляционную камеру, где смешивается с взрывоопасными парами. Смена воздуха происходит быстрее и безопаснее.

Метод эжекции для вытяжной вентиляции

Фильтры для вентсистем

Виды фильтров

Фильтры устанавливаются на входе и выходе приточно-вытяжной вентиляции. Их существует несколько типов:

  • фильтр базовой очистки. Устанавливается непосредственно на входе воздушных масс. Задерживает крупнодисперсную пыль. Защищает фильтр для тонкой очистки воздуха;
  • фильтр тонкой очистки. Устанавливается на приточную вентиляцию. Задерживает мелкодисперсную пыль, размером до 4 мк. Состоит из внешнего защитного и внутреннего фильтрующего слоёв. Дорогой, но эффективный. Если использовать многоступенчатую систему очистки приточного воздуха, то требует замены не чаще одного раза в год;
  • картонный фильтр. Устанавливается на вытяжке. Его основная задача – абсорбирование масла, краски и растворители. Эффективное средство первичной очистки отработанного воздуха;
  • угольный фильтр. Устанавливается в систему вытяжной вентиляции после картонного. Забирает остатки пыли и краски.

Заключение

Вентиляция покрасочных камер должна исключить попадание вредных веществ в атмосферу, а также обезопасить рабочие места сотрудников предприятия. Проектирование систем воздухообмена сопряжено с обработкой большого количества данных и квалифицированным подбором оборудования. Такой объем задач по силам только профессиональному разработчику вентиляционной системы.

В компании "Мега.ру" вы найдете именно таких специалистов. Мы работаем на территории Москвы и Московской области, а также в ближайших регионах РФ. Рассматриваем варианты удалённого сотрудничества. За консультацией по всем интересующим вопросам обращайтесь к нашим специалистам. Координаты и способы связи указаны на странице «Контакты».



m-e-g-a.ru
