В каждом современном автомобиле есть бортовая сеть — система, соединяющая в себе все потребители энергии и электрооборудование. Эти устройства с проводкой отмечаются на , в частности, в данной статье речь пойдет о легендарных отечественных «Шестерках». Какие элементы включает в себя электросхема ВАЗ 2106, какие неисправности для нее характерны — узнайте из этого материала.

[ Скрыть ]

Признаки неисправности

Какие элементы включает в себя схема электрооборудования и проводки с описанием 21063? Эта система включает в себя все без исключения потребители энергии, а также основные системы авто, в том числе зажигания, охлаждения двигателя и отопления. В том случае, если машина не заводится, при этом возникают неполадки в работе электрооборудования, в первую очередь следует проверить исправность электрической проводки и заменить вышедшие из строя компоненты.

При невозможности запуска двигателя следует в первую очередь произвести диагностику состояния аккумуляторной батареи, а также подачи горючего в карбюратор либо инжектор.

В том случае, если горючее нормально поступает, то для диагностики вам потребуется электро схема машины, проверять нужно следующее:

1. В случае с карбюраторными двигателями производится диагностика распределителя зажигания, катушки, свечей и, разумеется, само проводки подключения этих компонентов. В некоторых случаях невозможность запуск двигателя связана с повреждением , к которым подключаются свечи.
2. В том случае, если речь идет об инжекторном силовом агрегате, то причина может заключаться в неработоспособности блока ЭСУД. Этот узел предназначен для обработки сигналов, подающихся от датчиков, а также передачи команд на исполнительные устройства. В общем, блок управления предназначен для определения наиболее оптимальных параметров работы мотора, но оснащаются им далеко не все автомобили.

Также бывает такое, что неполадки в работе силового агрегата связаны с работоспособностью замка зажигания, в частности, речь идет о поврежденных контактах контактной группы.

Фотогалерея «Основные неисправности АКБ»

Карбюраторный двигатель

Как работает схема подключения электропроводки карбюраторного мотора при запуске силового агрегата:

1. Водитель поворачивает ключ в замке зажигания, при этом система начинает подавать на этот узел питание.
2. На приборной панели активируются все индикаторы и значки, в данном случае питается оборудование от аккумуляторной батареи.
3. На катушку поступает низкое напряжение, которое используется для образования высоковольтного разряда. Когда напряжение проходит через модуль, оно преобразуется в высоковольтное и поступает на распределительный узел.
4. Посредством высоковольтного разряда привод распределительного механизма осуществляет вращение коленвала мотора «Шестерки». Сам трамблер, в порядке очереди, производит замыкание контактов и осуществляет передачу разряда через высоковольтные провода на свечи. Впоследствии этот разряд используется для возгорания горючей смеси в цилиндрах мотора (автор видео — канал Автоэлектрика ВЧ).

Классическое зажигание

В соответствии со схемой электрики классическое зажигание включает в себя такие компоненты:

• сам замок;
• катушка;
• трамблер или распределительный узел;
• высоковольтные кабеля со свечами.

При помощи трамблера осуществляется прерывание первичной обмотки модуля, после чего высоковольтное напряжение подается в определенной последовательности на цилиндры. Как сказано выше, катушка используется для преобразования низковольтного напряжения в высоковольтное.

В том случае, если при попытке запуска двигателя ничего не происходит, то причины могут быть такими:

1. Повреждение проводки на участке между модулем и генераторным узлом. При такой проблеме следует произвести диагностику состояния контактов, а также целостности электроцепей.
2. Выход из строя самой катушки. В данном случае работоспособность устройства можно проверить при помощи искры — из распределителя извлекается кабель и соприкасается с кузовом или двигателем машины. Если при попытке завести мотор ничего не происходит, это говорит о том, что устройство подлежит замене.
3. Повреждение проводки на участке между свечами и распределителем. В данном случае необходимо произвести диагностику состояния крышки распределителя, в частности, проверить бегунок, расположенный внутри, а также провода (автор видео — канал Александр Амочкин Коломна ААК).

Электронное зажигание

Автомобили ВАЗ 2106 также комплектовались и электронным или бесконтактным зажиганием (БСЗ). Принципиальной особенностью таких авто является то, что между распределительным механизмом и самой катушкой дополнительно монтировался электронный коммутатор. Помимо основных компонентов, БСЗ включает в себя коммутаторное устройства, а также датчик распределитель.

При помощи последнего осуществляется передача управляющих импульсов на коммутаторное устройство для создания искры, после чего сигналы распределяются по цилиндрам. Основное назначение коммутаторного устройства заключается в преобразовании управляющих сигналов в импульсное напряжение, подающееся на обмотку катушки, в частности, речь идет о первичной обмотке. Наличие коммутатора способствует улучшению образования разряда, особенно, если силовой агрегат функционирует на обедненной горючей смеси.

Инжекторный двигатель

Что касается инжекторных силовых агрегатов, то такие моторы отличаются от карбюраторных версий следующим:

• в первых имеется электрический насос, использующийся для увеличения давления в топливной системе;
• горючая смесь в данном случае образуется непосредственно в цилиндре, в то время как в карбюраторных версиях ее формирование происходит непосредственно в карбюраторе;
• в инжекторах используются топливные форсунки, которые обеспечивают нормальный впрыск горючего;
• наличие , что позволяет точно определить момент, при котором нужен впрыск горючей смеси (автор видео — канал Советы автолюбителю).

Как вы понимаете, инжекторные силовые агрегаты оснащаются большим числом различных датчиков и контроллеров. Поэтому если мотор не заводится, то причина может заключаться в неполадках в работе электроцепи или самих датчиков.

Если речь идет именно о датчике, то такую поломку можно определить своими руками:

• сначала от контроллера следует отсоединить проводку, для этого извлекается разъем;
• далее, используя мультиметр, диагностируется сопротивление;
• если полученные значения отличаются от нормированных, то скорей всего, устройство подлежит замене.

Инструкция по диагностике и замене электропроводки

Перед тем, как приступить к замене проводки и вышедших из строя компонентов, необходимо произвести диагностику системы.

Как проверить напряжение:

1. Для тестирования вам потребуется лампа с проводами, один из ее щупов следует подключить к минусовой клемме АКБ или кузову «Шестерки».
2. Другой контакт от лампы подключается к диагностируемой электроцепи. При этом нужно, чтобы щуп находился как можно ближе к аккумуляторной батарее либо предохранительному устройству.
3. В том случае, если контролька в результате подключения стала гореть, это говорит о том, что напряжение на диагностируемом участке имеется.
   Тестирование продолжается аналогичным образом до выявления поврежденной цепи. Как показывает практика, зачастую неисправности в работе электрической системы связаны с плохим соединением, поэтому в первую очередь рекомендуется проверить контакты (автор видео — канал ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Также можно проверить и целостность проводки, это делается с целью определения разрыва в электроцепи.

Для этого надо сделать следующее:

1. Для начала следует отключить все напряжение от электрической цепи и произвести ее диагностику на целостность. Для этого можно использовать контрольную лампу с подсоединенным источником питания.
2. Оба контакта от лампы следует подсоединить к концам электрической цепи. Если такой возможности нет, то один щуп контрольки подсоединяется к плюсовому контакту, а другой соединяется с заземлением, то есть кузовом машины. В том случае, если после подсоединения лампа загорелась, то это говорит о том, что в проверяемый участок проводки целый. Если же лампа не загорелась, это говорит о том, что в электропроводке имеется повреждение.
3. Аналогичным образом осуществляется диагностика замка, для этого контакты от контрольки нужно будет соединить с его клеммами. При активации замка источник освещения должен загореться.

ВАЗ 2107 – заднеприводный автомобиль, созданный на основе ВАЗ 2105. Это один из представителей так называемой классики. Выпуск его закончен в 2012 году. Выпускался в кузове седан. Схема электрооборудования ваз 2107 немногим отличается от схемы ВАЗ 2105.

Многие владельца авто желают не просто использовать машину, но и понимать, как работает та или иная его система. Для того, кто ориентируется в схеме электрооборудования 2107, не составит труда найти причину неполадки и осуществить незначительный ремонт самостоятельно.

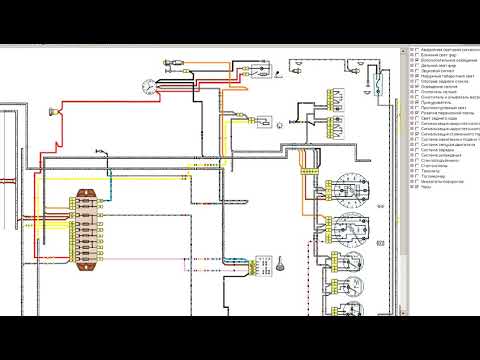

Схема электрооборудования ваз 2107 карбюратор

Электрооборудование автомобиля, схематически изображенное на схеме, называется электросхемой. В ней графически отображены связи между элементами. Обратите внимание на цвет проводов в схеме, они отражают реальную картину довольно точно. Это значит, что если провод изображен желтым цветом, значит, скорее всего, он и на самом деле желтый.

Электрооборудование ваз 2107. Системы

Электросхема «семерки» является однопроводной, кузов играет роль «минуса». Эта схема позволяет использовать меньшее количество проводов и значительно упрощает их монтаж. Электрооборудование ваз 2107 карбюратор условно делится на следующие системы:

Питания

Эта система представлена генератором и аккумулятором. Она отвечает за поставку питания ко всем электроприборам и электронным устройствам авто.

Генератор

При включенном двигателе питание электроприборов осуществляет генератор переменного тока. Генераторы на ваз 2107 выпускались в двух вариантах с маркировками 372.3701 и 9412.3701. Последняя модель является усовершенствованной, так как у нее блок выпрямителя защищен пластиковым коробом, крыльчатка расположена внутри, уменьшен размер контактных колец, чо значительно уменьшает износ деталей.

Аккумуляторная батарея

Аккумуляторная батарея отвечает за питание всех приборов при выключенном двигателе. Также он обеспечивает движение при отказе генератора, в случае если заряд достаточен. При выборе аккумулятора важно учесть тип двигателя (карбюратор или инжектор), так как характеристики батареи для этих типов двигателя различаются.

Пуска двигателя

Система запуска двигателя состоит из двух элементов – стартера и выключателя зажигания.

Стартер

Это устройство, работающее от электричества, отвечающее за запуск двигателя. Оно работает таким образом: вращает вал по нарастающей, пока частота вращения не будет достаточной для пуска. Стартеры в различных моделях ваз 2107 имеют некоторые различия, поэтому нужно внимательно отнестись к покупке нового агрегата, если старый придет в негодность. Покупать нужно именно ту модель, которая шла в комплектации авто у завода-изготовителя.

Зажигания

Эта система представляет собой комбинацию приборов, которые в процессе взаимодействия обеспечивают появлении искры, которая зажигает топливо в двигателе внутреннего сгорания. Она представлена тремя основными элементами – замком зажигания (или выключателем), катушкой и свечами и множеством дополнительных.

Выключатель зажигания

Служит для подачи тока к системе зажигания и для отключения ее от электричества. Выполнен в виде замка со специальным ключом. Система проста – если ключ вставляют в замок и поворачивают, контакты замыкаются и включается зажигание, а когда ключ высунут, контакты размыкаются и система обесточивается.

Свечи

Это специальные устройства для воспламенения топлива. В двигателях, работающих на бензине, они искровые. Между электродами свечи возникает очень высокое напряжение (десятки тысяч вольт), как следствие электрический разряд, что обеспечивает воспламенение.

Катушка

Это прибор, который преобразует низковольтный ток, поступающий от аккумулятора или генератора в высоковольтный, и передает его свечам. Это важный элемент системы зажигания, выход которого из строя не позволит привести двигатель в рабочее состояние.

Освещение и сигнализация

Машина имеет внешние осветительные приборы и те, которые отвечают за свет в салоне. Система освещения представлена следующими элементами – блок-фары, задние фонари, лампа под капотом, освещение салона, лампа, освещающая номерной знак. Также в систему входит монтажный блок и выключатели освещения.

Контрольные приборы

Приборная панель автомобиля оснащена шкалами, по которым можно определить правильность работы всех систем автомобиля и идентифицировать сбои. Показания этих приборов обязан уметь считывать даже неопытный автолюбитель. Даже если вы совсем не разбираетесь в устройстве машины, прочитайте инструкцию и научитесь считывать показания приборов на панели, это не только упростит вам жизнь, но убережет от лишний трат, ведь если вовремя не среагировать на погрешность в работе какого-либо элемента электрики, вам придется в будущем производить дорогостоящий ремонт.

Дополнительные приборы

Это электронные приборы, без которых автомобиль может работать. К ним относят стеклоочиститель, стеклоподъемники, омыватели стекла и фар, прикуриватель и тому подобные. Некоторые автолюбители начиняют свою классику различными дополнительными опциями, например, устанавливают дополнительные светодиодные подсветки, тюнингуют приборную панель. Это позволяет сделать даже простой недорогой автомобиль стильным и современным.

Схема электрооборудования ВАЗ 2107 станет для вас справочником, если вы планируете ремонтировать электрику авто самостоятельно. На ней подробно изображено по какой схеме работают приборы, провода маркированы цветом и выявить неполадку в работе и устранить ее сможет даже новичок в вопросе электрики. Если вы все же не уверены в своих силах, то доверьте работу опытному автоэлектрику и тогда вы будет уверены в результате.

Схемы электрооборудования ваз 2101 и 2102 несколько отличаются от схемы ваз 21011 и 21013, для этого мы поместили несколько схем для лучшего ознакомления, с детальным обозначением всех узлов.

• 1. Фары
• 2. Подфарники
• 3. Указатели боковых поворотов
• 4. Аккумулятор
• 5. Реле лампы контроля заряда аккумулятора
• 6. Генератор
• 7. Стартер
• 8. Лампа освещения подкопотного пространства
• 9. Свечи
• 10. Датчик контрольки давления масла
• 11. Датчик указателя температуры жидкости охлаждения
• 12. Сигналы звукового предупреждения
• 13. Распределитель зажигания или трамблёр
• 14. Элдвигатель очистителя лобового стекла
• 15. Датчик сигнализирующий об аварийном падении уровня тормозной жидкости
• 16. Катушка зажигания или бабина
• 17. Регулятор напряжения
• 18. Выключатель очистителя лобового стекла, расположенный в насосе омывателя
• 19. Элдвигатель отопителя салона

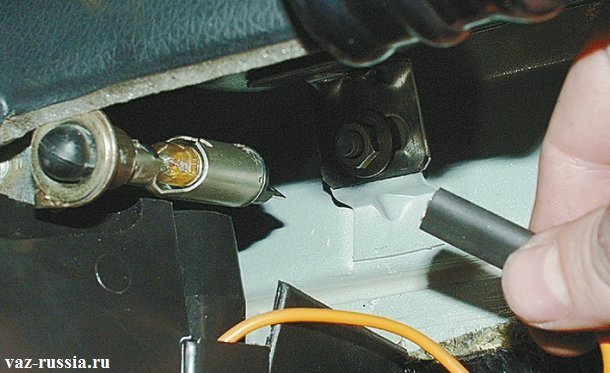

• 20. Лампа освещения бардачка
• 21. Резистор добавочный, элдвигателя отопителя салона автомобиля
• 22. Розетка штепсельная, для переноски
• 23. Выключатель контрольки ручного тормоза
• 24. Выключатель стоп сигналов
• 25. Реле прерыватель указателя поворотов
• 26. Выключатель света движения задним ходом
• 27. Предохранительный блок
• 28. Реле прерыватель ручного тормоза
• 29. Реле очистителя лобового стекла
• 30. Переключатель режимов элдвигателя отопителя салона автомобиля
• 31. Прикуриватель
• 32. Выключатель плафонов освещения, расположенные в стойках задних дверей
• 33. Выключатели плафонов освещения салона автомобиля, расположенные в стойках передних дверей
• 34. Плафоны
• 35. Замок или выключатель зажигания
• 36. Комбинация приборов
• 37. Указатель температуры жидкости охлаждения
• 38. Контролька дальнего света фар
• 39. Контролька наружного освещения
• 40. Контролька указателей поворотов
• 41. Контролька заряда аккумулятора
• 42. Контролька давления масла двигателя автомобиля
• 43. Контролька ручного тормоза и уровня тормозной жидкости
• 44. Указатель уровня бензина в баке автомобиля
• 45. Контролька крайнего резерва топлива
• 46. Осветительная лампа комбинации приборов
• 47. Выключатель сигнала звукового предупреждения
• 48. Переключатель света фар
• 49. Переключатель указателей поворотов
• 50. Выключатель освещения наружного
• 51. Выключатель приборного освещения
• 52. Переключатель очистителя лобового стекла
• 53. Датчик указания уровня и резерва топлива в баке автомобиля
• 54. Лампа освещения багажного отсека
• 55. Фонари задние
• 56. Фонарь освещения номерного знака
• 57. Фонарь освещения заднего хода автомобиля
• 58. Колодки штепсельные, заднего пучка проводов, конструктивное расположение на ваз 2102
• 59. Осветительный плафон, задней части автомобиля ваз 2102

ВАЗовская классика никогда не страдала излишней заумностью конструкции, и все руководства пользователя по замене тех или иных деталей сводятся к простому «открутите гайку 5а, отсоединив при этом клемму 65, помеченную на схеме красной стрелочкой». Простотой отличается и схема электрооборудования ВАЗ-2106, хотя и имеет некоторые особенности

Как и все расположение электрооборудования, так и схема его подключения предельно проста, понятна, и требует пояснений только в том случае, если пользователь имеет проблемы с идентификацией цветов. На страничке размещена роскошная, почти бутиковая схема проводки ВАЗ 2106, которой можно пользоваться, безбоязненно, как Ветхим Заветом. Вот она.

Тем не менее, схема требует некоторых дополнений, которые вызваны тем, что шестерка за свои 40 лет выпуска неустанно развивалась и прогрессировала, что не могло не отразиться на ее электрооборудовании. Но эти изменения настолько ничтожны, что мы упомянем о них не столько для практической пользы, сколько из уважения к Фиату 130 и миллионам владельцев Жигулей 2106.

Конструктивные особенности модификаций ВАЗ 2106

В разное время на автомобиль устанавливали разные двигатели, зачастую даже не предупреждая покупателя об этом. Так, выстояв очередь в несколько лет, вам могла попасться шестерка с двигателем 2103, что никак не влияло ни на цену, ни на документацию. Позже такая ситуация повторялась с моторами от 21011, что было просто вопиющим нарушением прав человека со стороны производителя. Но это никак не влияло на схему электрооборудования непосредственно.

Когда советский беспредел закончился и завод стал бороться за клиента, появилась модель, точнее, модификация ВАЗ 21065. Вроде, как «люкс». Тут уже были внесены некоторые изменения в электрическую схему. Но в целом машину отличало от обычной шестерки вот что:

• пятиступенчатая коробка передач;
• карбюраторы «Солекс»;
• бесконтактная система зажигания;
• электрический подогрев заднего стекла;
• галогеновые лампы повышенной мощности;
• задний противотуманный фонарь;
• на некоторых версиях был установлен электрический усилитель руля.

Естественно, что столь разительные эволюционные перемены практически никаких изменений в схему не внесли, по крайней мере, говорить о них просто не приходится.

Система зажигания ВАЗ 2106

Схема системы зажигания представляет собой одноклеточное устройство, по сравнению с современными электросхемами. Тем не менее, на протяжении долгих лет в нее вносились некоторые изменения. То, что вы видите на фото, это схема система зажигания машины до 1980 года.

В ней применен распределитель Р125б, который использовался до тех пор, пока не начали применять карбюраторы Озон. После этого ставили трамблер точно такой же конструкции, только с вакуумным регулятором опережения зажигания.

Все остальное электрооборудование шестерки никаких изменений не претерпело до самого конца ее выпуска. С одной стороны, это было удобно, потому что зайдя в любой автомагазин вы без особого труда могли заменить любую деталь — катушку зажигания, которых приходилось возить с собой по несколько штук, конденсаторы напряжения, которых полагалось иметь в запасе минимум десяток, не говоря уже о крышке трамблера, которая была подвержена пробоям и имела абсолютно непредсказуемый характер.

Особенности обслуживания электрооборудования ВАЗ 2106

Самые серьезные нарекания со стороны владельцев шестерок вызывал блок предохранителей. Как сам блок, так и сами предохранители. При малейшей потере контакта, предохранитель перегревался, и плавил не плавкую вставку, а все, что было вокруг — пластмассовые крышки и корпуса блока. Бороться с этим явлением было бесполезно до тех пор, пока не появились человеческие предохранители ножевого типа. Они надежно держали контакт и перегорали только по делу — если в электрической цепи были проблемы.

Бортовая система электрооборудования ВАЗ 2106 использовала допотопную систему реле для потребителей большого тока. Реле защищало от перегрузки контакты переключателей. Только на ВАЗ 2108 удалось собрать все реле в один блок, а на на шестерке они разбросаны по всему автомобилю, и логика их размещения не вяжется с элементарными понятиями схемотехники. Завод не рекомендовал ремонтировать реле, а советовал заменять их целиком, поскольку качественное восстановление сгоревшей обмотки было мало вероятно в гаражных условиях.

О системе электрооборудования и схеме проводки ВАЗ 2106 можно говорить сутками, но вы самостоятельно разберетесь в самой схеме подключения, которую мы показали на страничке. Схема проста, доступна и понятна даже для новичка. Дерзайте, и удачи на дорогах!

Представлен бесплатный справочный материал по электрооборудованию отечественного автомобиля ВАЗ-2105. В том числе блок реле и предохранителей, а также схемы некоторых модификаций. Электрика выполнена по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии соединены с «массой» автомобиля, которая выполняет функцию второго провода. Большинство цепей включается выключателем зажигания. Схема автомобиля представлена из двух частей на рисунках. Клик для увеличения на весь экран.

Электрооборудование ВАЗ 2105 — схема

1 — боковые указатели поворота; 2 — блок-фары; 3 -очистители фар; 4 — звуковые сигналы; 5 — электродвигатель омывателя фар; 6 — блок управления пневмоклапаном карбюратора; 7 -моторедуктор очистителя ветрового стекла; 8 — электродвигатель омывателя ветрового стекла; 9 — датчик уровня тормозной жидкости; 10 — катушка зажигания; 11 — подкапотная лампа ВАЗ-2105; 12 — распределитель зажигания; 13 — датчик контрольной лампы давления масла; 14 — свечи зажигания; 15 — датчик указателя температуры охлаждающей жидкости; 16 — генератор; 17 — микровыключатель карбюратора; 18 — аккумуляторная батарея; 19 — пневмоклапан; 20 — реле включения стартера; 21 — стартер; 22 — реле очистителя ветрового стекла; 23 — реле зажигания; 24 — реле прерыватель аварийной сигнализации и указателей поворота; 25 — выключатель стоп-сигнала; 26 — штепсельная розетка для переносной лампы; 27 — выключатель света заднего хода; 28 — выключатель контрольной лампы стояночного тормоза; 29 — монтажный блок; 30 — выключатель освещения приборов 2105; 31 — выключатель зажигания; 32 — выключатель наружного освещения; 33 — переключатель очистителя ветрового стекла; 34 — выключатель омывателя ветрового стекла и фар, очистителей фар; 35 — выключатель звуковых сигналов; 36 — переключатель света фар; 37 — переключатель указателей поворота; 38 — выключатель аварийной сигнализации; 39 — выключатель обогрева заднего стекла; 40 — электродвигатель отопителя; 41 — прикуриватель; 42 — лампа освещения вещевого ящика; 43 выключатели плафона, расположенные в стойках дверей; 44 — выключатель противотуманного света в задних фонарях; 45 — контрольная лампа давления масла; 46 — контрольная лампа резерва топлива; 47 — комбинация приборов; 48 — реле-прерыватель контрольной лампы стояночного тормоза; 49 — контрольная лампа уровня тормозной жидкости; 50 — блок контрольных ламп; 51 — контрольная лампа заднего противотуманного света; 52 — контрольная лампа стояночного тормоза; 53 — вольтметр; 54 — контрольная лампа габаритного света; 55 — спидометр; 56 — контрольная лампа указателей поворота; 57 — контрольная лампа дальнего света фар; 58 — переключатель электродвигателя отопителя; 59 — плафон; 60 — дополнительный резистор электродвигателя отопителя; 61 — задние фонари; 62 — фонари освещения номерного знака; 63 — датчик указателя уровня и резерва топлива; 64 — элемент обогрева заднего стекла; А — порядок условной нумерации штекеров в колодках трехрычажного переключателя авто.

Штекера в колодках монтажного блока

Схема бесконтактной системы зажигания VAZ

1. Свечи зажигания
2. Датчик-распределитель зажигания
3. Экран
4. Датчик Холла
5. Коммутатор
6. Катушка зажигания
7. Монтажный блок
8. Реле зажигания
9. Выключатель зажигания.

Схема системы управления электромагнитным клапаном карбюратора

• 1. Концевой выключатель карбюратора
• 2. Катушка зажигания
• 3. Электромагнитный клапан
• 4. Монтажный блок
• 5. Реле зажигания
• 6. Выключатель зажигания
• 7. Колодка жгута проводов, подключаемая к блоку управления электропневмоклапаном.
• 8. Блок управления электромагнитным клапаном

А. Порядок условной нумерации штекеров в блоке управления

Плавкие предохранители авто 2105

1(8 А) Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка).
2 (ЗА) Электродвигатели очистителя и омывателя ветрового стекла. Электродвигатели очистителей и смывателя фар. Реле очистителя ветрового стекла. Реле очистителей и смывателя фар (контакты).
3(8 А) Резервный
4 (8 А) Резервный
5 (16 А) Элемент обогрева заднего стекла и реле включения обогрева (контакты).
б (8 А) Прикуриватель. Штепсельная розетка для переносной лампы.
7 (16 А) Звуковые сигналы
8 (8 А) Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
9 (8 А) Регулятор напряжения генератора (на автомобилях с генератором Г-222)
10 (8 А) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Контрольная лампа и реле заряда аккумуляторной батареи. Комбинация приборов. Вольтметр. Система управления пневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза.
11 (8 А) Задние фонари (лампы стоп-сигнала). Плафоны внутреннего освещения кузова.
12 (8 А) Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем свете).
13 (8 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
14 (8 А) Левая фара (габаритный свет). Правый задний фонарь (габаршный свет). Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаршиого света.
15 (8 А) Правая фара (габаритный свет). Левый задний фонарь (габаршиый свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика ВАЗ-2105.
16 (8 А) Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем свете).
17 (8 А) Левая фара (ближний свет).

• 18 — реле включения ближнего света фар;
• 19 — реле включения дальнего света фар;
• 20 — перемычка на месте реле включения звуковых сигналов;
• 21 — реле включения очистителей и омывателя фар;
• 22 — реле включения обогрева заднего стекла.

Примечание . До 1988 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем 17 монтажного блока. С 1988 г. они стали защищаться отдельным предохранителем, который распологается в пластмассовом корпусе в жгуте проводов около выключателя противотуманного света авто.

Схема ВАЗ-2106 | 2 Схемы

Содержание

• 1 Схема электрооборудования ВАЗ-2106 (старая)
• 2 Схема электрооборудования ВАЗ-2106 (новая)
• 3 Схема проводки ВАЗ 2106 (инжектор)
• 4 Схема блока управления инжекторным двигателем
• 5 Схемы отдельных узлов шестёрки
  • 5.1 Электросхема соединений генератора
  • 5.2 Электросхема стартера
  • 5.3 Электросхемы контактной системы зажигания
  • 5.4 Электросхема управления клапаном карбюратора
  • 5.5 Электросхема указателей поворотов и сигналки
  • 5.6 Электросхема включения звука
  • 5.7 Схема включения элеткростеклоподъемников
  • 5. 8 Схема системы охлаждения двигателя
• 6 Схема предохранителей и реле ВАЗ2107
• 7 Модификации авто ВАЗ-2106
• 8 Скачать книги и схемы по ВАЗ
• 9 Дополнительные схемы на 2106

Автомобиль ВАЗ-2106 выпускался с 1976 по 2008 год. В этом справочнике приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта шестёрки. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются схемы в виде единой картинки с описанием каждого элемента — для распечатки на принтере. Всё электрооборудование авто условно можно разделить на следующие узлы:

• система запуска мотора;
• элементы заряда аккумулятора;
• система зажигания топливной смеси;
• элементы наружного и салонного освещения;
• система датчиков на панели приборов;
• элементы звукового оповещения;
• блок предохранителей.

Схема электрооборудования ВАЗ-2106 (старая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1976 – 1987г.

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – звуковые сигналы;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – датчик включения электродвигателя вентилятора;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масл;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – электродвигатель омывателя ветрового стекла;
26 – рле включения звуковых сигналов;
27 – реле включения электродвигателя вентилятора;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – рел-прерыватель аварийной сигнализации и указателей поворота;
33 – выключатель сигнала торможения;
34 – штепсельная розетка для переносной лампы;
35 – электродвигатель отопителя;
36 – добавочный резистор электродвигателя отопителя;
37 – часы;
38 – переключатель электродвигателя отопителя;
39 – лампа освещения вещевого ящика;
40 – прикуриватель;
41 – выключатель аварийной сигнализации;
42 – выключатель освещения приборов;
43 –лампа сигнализатора недостаточного уровня тормозной жидкости;
44 – трехрычажный переключатель;
45 – выключатель зажигания;
46 – выключатель заднего противотуманного фонаря*;
47 – выключатель наружного освещения;
48 – выключатели плафонов, расположенные в стойках передних дверей;
49 – выключатели фонарей сигнализации открытых передних дверей;
50 – фонари сигнализации открытых передних дверей;
51 – выключатели плафонов, расположенные в стойках задних дверей;
52 – выключатель сигнализатора стояночного тормоза;
53 – плафоны освещения салона;
54 – указатель уровня топлива с сигнализатором резерва;
55 – указатель температуры охлаждающей жидкости;
56 – указатель давления масла с сигнализатором недостаточного давления;
57 – тахометр;
58 – лампа сигнализатора стояночного тормоза;
59 – лампа сигнализатора заряда аккумуляторной батареи;
60 – лампа сигнализатора воздушной заслонки карбюратора;
61 – лампа сигнализатора габаритного света;
62 – лампа сигнализатора указателей поворота;
63 – лампа сигнализатора дальнего света фар;
64 – спидометр;
65 – выключатель сигнализатора воздушной заслонки карбюратора;
66 – реле-прерыватель сигнализатора стояночного тормоза;
67 – задние фонари;
68 – фонари освещения номерного знака;
69 – датчик указателя уровня и резерва топлива;
70 – лампа освещения багажника;
71 – задний противотуманный фонарь*.

Порядок условной нумерации штекеров в колодках:

а – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
б – реле прерывателя аварийной сигнализации и указателей поворота;
в – трехрычажного переключателя.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 – электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр VAZ-2106;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Схема проводки ВАЗ 2106 (инжектор)

1 контроллер
2 электровентилятор системы охлаждения
3 колодка жгута системы зажигания к жгуту левого брызговика
4 колодка жгута системы зажигания к жгуту правого брызговика
5 указатель уровня топлива
6 колодка жгута уровня топлива к жгуту датчика уровня топлива
7 датчик кислорода
8 колодка жгута датчика уровня топлива к жгуту системы зажигания
9 электробензонасос
10 датчик скорости
11 регулятор холостого хода
12 датчик положения дроссельной заслонки
13 датчик температуры охлаждающей жидкости
14 датчик массового расхода воздуха
15 колодка диагностики
16 датчик положения коленчатого вала
17 электромагнитный клапан продувки адсорбера
18 катушка зажигания
19 свечи зажигания
20 форсунки VAZ-2106
21 колодка жгута системы зажигания к жгуту панели приборов
22 реле электровентилятора
23 предохранитель цепи питания контроллера
24 реле зажигания
25 предохранитель реле зажигания
26 предохранитель цепи питания электробензонасоса
27 реле электробензонасоса
28 колодка жгута системы зажигания к жгуту форсунок
29 колодка жгута форсунок к жгуту системы зажигания
30 колодка жгута панели приборов к жгуту системы зажигания
31 выключатель зажигания
32 комбинация приборов
33 табло антитоксичной системы двигателя

Схема блока управления инжекторным двигателем

Схема электрических соединений системы управления инжекторным двигателем:

1. — Разъем контроллера.
2. — Сенсор массового расхода воздуха.
3. — Сенсор температуры охлаждающей жидкости.
4. — Сенсор положения коленчатого вала.
5. — Сенсор положения дроссельной заслонки.
6. — Сенсор концентрации кислорода.
7. — Сенсор скорости.
8. — Модуль зажигания.
9. — Электромагнитный клапан продувки адсорбера.
10. — Реле электровентилятора.
11. — Реле электробензонасоса.
12. — Основное реле.
13. — Предохранитель, защищающий силовую цепь реле электробензонасоса.
14. — Предохранитель, защищающий силовые цепи главного реле.
15. — Плавкая вставка.
16 — Предохранитель, защищающий цепь постоянного питания контроллера.
17. — Диод.
18. — Регулятор холостого хода.
19. — Форсунки.
Х1. — Колодка диагностики.
Х2. — Колодка соединения с системой электрооборудования автомобиля.

Схемы отдельных узлов шестёрки

Электросхема соединений генератора

1 — АКБ VAZ-2106;
2 — генераторная установка «шестерки»;
3 — регуляторное устройство, предназначенное для контроля рабочего параметра напряжения;
4 — замок;
5 — пластиковый модуль с предохранительными элементами;
6 — контрольный световой индикатор, определяющий заряд АКБ;
7 — реле, защищающее электролинию контрольного светового индикатора заряда батареи.

Электросхема стартера

1 — стартерное устройство автомобиля;
2 — АКБ;
3 — генераторная установка;
4 — замок зажигания.

Электросхемы контактной системы зажигания

1 — свечи зажигания;
2 — распределитель;
3 — выключатель зажигания;
4 — катушка;
5 — коммутатор;
6 — генератор;
7 — АКБ.

Электросхема управления клапаном карбюратора

1 — концевое переключательное устройство карбюраторного агрегата;
2 — непосредственно сам клапан двигателя;
3 — модуль, использующийся для управления карбюраторным узлом;
4 — катушка зажигания;
5 — коммутаторное устройство;
6 — переключатель зажигания, является замком.

Электросхема указателей поворотов и сигналки

1 — световые устройства поворотных огней, установленные в передних оптических приборах;
2 — АКБ VAZ-2106;
3 — генераторный узел авто;
4 — боковые поворотные огни, расположенные на передних крыльях;
5 — главный монтажный модуль с предохранительными элементами;
6 — вспомогательный управляющий блок с предохранительными устройствами;
7 — замок зажигания;
8 — устройство для отключения и активации световой сигналки, монтируется в салоне машины на центральной консоли;
9 — переключательное устройство для активации и отключения поворотных огней;
10 — прерывательное устройство, использующееся для мигания поворотных огней и световой сигналки;
11 — спидометр, оснащенный контрольным световым индикатором активации поворотных огней;
12 — световые устройства указателей поворотных огней в задней оптике.

Электросхема включения звука

1 — звуковые устройства, использующиеся для воспроизведения импульсов;
2 — реле активации звуковых импульсов, защищает электроцепь от перенапряжения;
3 — переключатель звуковых импульсов;
4 — монтажный модуль с предохранительными элементами;
5 — генераторная установка ВАЗ 2106;
6 — АКБ.

Схема включения элеткростеклоподъемников

1 — главный предохранительный модуль;
2 — реле, использующееся для защиты электролинии установленных дополнительно стеклоподъемников;
3 — переключательное устройство электростеклоподъемника, установленного на левой двери;
4 — аналогичное устройство, применяющееся для регулировки положения стекла в правой двери спереди;
5 — электродвигатель левого подъемника стекла;
6 — вспомогательный модуль с предохранительными элементами;
7 — замок зажигания.

Схема системы охлаждения двигателя

1 — генераторный узел, установлен под капотом;
2 — АКБ;
3 — переключатель зажигания или замок;
4 — главный модуль с предохранительными элементами;
5 — реле, защищающее электролинию системы активации электрического моторчика вентилятора охлаждения силового агрегата;
6 — контроллер активации вентилирующего устройства;
7 — непосредственно сам вентилятор;
8 — вспомогательный предохранительный модуль.

Схема предохранителей и реле ВАЗ2107

Электропроводка машины защищается с помощью плавких предохранителей, которые в основном устанавливаются в центральном и дополнительном блоке, расположенных в нижней части панели приборов по левую сторону рядом с рулевой колонкой. Цепь от аккумулятора к клеммам и проборам замыкается при включении зажигания автомобилем.

F1(16А) Клаксон, розетка для лампы, прикуриватель, лампы торможения, часы и освещения в салоне (плафоны)
F2(8A) Реле стеклоочистителя, электродвигатели отопителя и стеклоочистителя, омывателя лобового стекла
F3(8А) Дальний свет левой фары и лампа оповещения включённого дальнего света
F4(8А) Дальний свет правой фары
F5(8А) Предохранитель ближнего света левой фары
F6(8А) Ближний свет правой фары и задний противотуманная фара
F7(8А) Этот предохранитель в блоке ВАЗ 2106 отвечает за габаритный свет (левый подфарник, правый задний фонарь), лампочка багажника, освещение номера правая лампочка, лампы освещения приборов и подсветка прикуривателя
F8(8А) Габаритный свет (правый подфарник, левый задний фонарь), освещение номера левая лампочка, подкапотная лампа и лампочка оповещения о габаритном свете
F9(8А) Указатель давления масла с лампой оповещения, указатель температуры охлаждающей жидкости и уровня топлива, лампа оповещения заряда аккумулятора, указатели поворота, сигнализатор открытия воздушной заслонки карбюратора, обогрев заднего стекла
F10(8А) Регулятор напряжения и обмотка возбуждения генератора
F11(8А) Резерв
F12(8 ) Резерв
F13(8А) Резерв
F14(16А) обогрев заднего стекла
F15(16А) Электродвигатель вентилятора системы охлаждения
F16(8А) Указатели поворота в режиме аварийной сигнализации

Владельцам 2106 следует знать, что старая конструкция предохранителей уже давно изжила себя, так как при каждом срабатывании они перегреваются, что влияет на плотность соединения ячеек. Отсутствие плотного контакта между предохранителем и разъемами ведет к их обгоранию. Таким образом, необходима замена блоков плавких предохранителей. Чтобы в части электропроводки не возникали лишние проблемы, следует раз в полгода делать осмотр предохранительных устройств. При подгорании контактной части необходима замена предохранителей, чистка посадочных гнезд. Сегодня многие владельцы ВАЗ 2106 модернизируют классические блоки, меняя их на современные ножевые предохранители.

Модификации авто ВАЗ-2106

ВАЗ-21060. Модификация с условным индексом ВАЗ-21060 Ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, который соответствует экологическому стандарту Euro-2

ВАЗ-21061. Модификация с двигателем ВАЗ-2103, некоторые автомобили с подобным индексом были оборудованы упрощенной системой охлаждения двигателя и не имели электрического вентилятора. Вместо этого на торец вала насоса охлаждающей жидкости была установлена крыльчатка. Уже российские автомобили комплектовались бамперами от ВАЗ-2105, некоторые экземпляры были оборудованы очистителями и омывателями фар головного освешения.

ВАЗ-21062. Экспортная, праворукая модификация базовой «шестёрки».

ВАЗ-21063. Автомобиль с двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и с электрическим вентилятором охлаждения двигателя. Выпуск данной модификации был завершен в 1994 году.

ВАЗ-21064. Экспортная, праворукая модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061

ВАЗ-21065. Модификация автомобиля с улучшенной комплектацией, которую выпускали с 1990 по 2001 год. В качестве силового агрегата был установлен двигатель объемом 1569 см3. К другим отличиям от базовой модели можно отнести более мощный генератор, 5-ступенчатую коробку передач, редуктор заднего моста с передаточным числом 3.9, бесконтактной системой зажигания, карбюратором «Солекс. Были и другие изменения как в экстерьера так и в интерьере, в общем это была «люкс» версия седана ВАЗ-2106.

ВАЗ-21065-01. Тот же ВАЗ-21065 но с двигателем ВАЗ-2103

ВАЗ-21066. Экспортная, праворукая модификация автомобиля ВАЗ-21063.

ВАЗ-21068. Автомобиль, который был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069. Модификация ВАЗ-2106 изготовленная по заказу спецслужб. Оснащалась двухсекционным роторно-поршневым двигателем ВАЗ-411, мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.



Скачать книги и схемы по ВАЗ

• Скачать книгу по ремонту электрооборудования авто
• Замена деталей автомобилей семейства ВАЗ
• Книга по ремонту двигателей ВАЗ
• Ремонт электрики автомобилей ВАЗ
• Ремонт трансмиссии, ходовой, механизма управления
• Скачать книгу советы автолюбителям – много полезного по ВАЗ



Дополнительные схемы на 2106

• Катушка зажигания – распиновка, подключение
• Датчик скорости – распиновка, подключение
• Бензонасос и его реле – распиновка
• Распиновка замка зажигания ВАЗ
• Стеклоподъёмники – распиновка кнопки
• Приборная панель – замена, подключение
• Блок предохранителей – описание, подключение
• Монтажный блок – распиновка, подключение
• Диагностический разъём – распиновка, подключение

ВАЗ 2106 схема проводки для новичков

Типичная схема подключения проводки ВАЗ 2106 выполнена с учетом однопроводного принципа подключения элементов электрооборудования автомобиля. Это означает, что минусовые контакты электронных устройств выведены на т.н. «массу» транспортного средства, а проводное соединение обеспечивает только плюсовые выводы.

Такой принцип интеграции электронных компонентов в электросхему эксплуатации автомобиля претворяется на практике в таком виде соединений:

1. Действующие электроцепи транспортного средства задействуются посредством использования выключателя зажигания.
2. Электронные устройства, обеспечивающие поддержание необходимой степени безопасности при эксплуатации автомобиля, подключены к АКБ через предохранительный блок.
3. Корпусные части всех агрегатов «шестерки» являются хорошими проводниками тока.

Важно: при проведении ремонтно-профилактических работ на автомобиле требуется обесточить электропроводку путем снятия отрицательного провода с клеммы АКБ, иначе несанкционированное касание инструментом контакта батареи может привести к КЗ. Для наглядности схема эл. проводки ВАЗ 2106 выложена на нашем интернет-ресурсе, и автолюбители могут ее использовать для проведения необходимых тестов.

При самостоятельном техобслуживании транспортного средства необходимо определять причину того или иного дефекта компонентов электрооборудования «шестерки». Поиск неисправности следует начинать с выключателя зажигания, который предназначен для:

• управления функционалом системы зажигания;
• координации работы систем охраны и предотвращения угонов автомобиля;
• буксировки «шестерки» с работающей «аварийкой».

В автомашине ВАЗ 2106 схема проводки включает следующие элементы:

• АКБ с контактом отрицательного провода на кузов транспортного средства;
• стартер с разъемом «50» от выключателя зажигания через реле пуска;
• генераторное устройство;
• предохранительный блок;
• выключатель зажигания;
• регуляторное реле.

Выключатель зажигания имеет 4 позиции, при возбуждении каждой из которых проходит коммутация определенных разъемов и контактов:

1. В позиции «0» ток батареи транслируется только на разъемы 30 и 30/1, другие обесточены.
2. В позиции «I» ток подается на разъемы 30-INT и 30/1-15, при этом под напряжением находятся «габариты», очиститель лобового стекла, вентиляторная система обогрева отопительного комплекса.
3. В позиции «II» к ранее задействованным разъемам дополнительно подключается контакт 30-50. При этом в цепь включается система зажигания, стартер, панельные датчики, «габариты» и «поворотники».
4. В позиции «III» задействуются только «габариты», клаксон и очистители ветрового и кормового стекла. При этом ток доступен только разъемам 30-INT и 30/1.

Ряд автомобилей этой марки оснащен такими приспособлениями, как обогревательный комплекс кормового стекла, электроомыватель «ветровика», световое реле и т.д. Ток питания на эти гаджеты поступает по отдельной линии через выключатель зажигания при позиции ключа «I» и «II».

Важно: т.к. омывательный бачок сделан из ПВХ-материала и является диэлектриком, то электродвигатель дополнительно оснащен отрицательным проводом и при работе с ним необходимо использовать диэлектрическую защиту на разъемах.

В «шестерке» под током в постоянном режиме работают следующие цепи питания: клаксон, тормозные фонари, «аварийка», гнездо прикуривателя, штепсель для «переноски», приборная подсветка. Ведущие цепи электрического оснащения транспорта подлежат защите предохранителями плавкого типа, которые размещены в двух специальных блоках (основном и запасном), расположенных со стороны водителя под приборной панелью.

Одним из элементов схемы электропроводки ВАЗ 2106 является предохранительный блок, конструкция которого не удовлетворяет современным требованиям к содержанию электронного оборудования. Недостатки:

• неустойчивое соединение предохранителя и гнезда ведет к появлению мест обгорания;
• при эксплуатации предохранительный элемент подлежит нагреванию, что негативно воздействует на находящиеся рядом гнезда креплений;
• невысокая стоимость сменных предохранителей не гарантирует их надежность, поэтому проверки этого блока должны проводится регулярно.

Использование т. н. «жучков» может повлечь за собой возгорание транспортного средства, т.к. велика вероятность совершения КЗ. Существует совершенно безопасный вариант модернизации штатных изделий, при которых установке подлежат ножевые предохранители, посадочные места которых прекрасно интегрируются в предохранительный блок.

Преимущества ножевых предохранителей:

• устойчивый контакт изделия с местом крепления;
• элемент плавкого типа запаян в ПВХ- корпус прозрачного вида;
• динамичное теплоотведение за счет увеличенной площади соприкосновения.

Важно: генераторное устройство «шестерки», проводка к нему, а также к АКБ, стартеру, боббине, реле включения оптики и некоторые другие элементы не оборудуются предохранительными элементами.

Лада 2106 Размеры: длина, ширина и высота

Средние размеры Лада 2106: длина по годам

Лада 2106 Седан 1990 Размеры: Аналитика и сравнение

Кузов

11

11 Длина Ширина Высота Колесная база Вес 2106 1990 Седан 4116 мм 1611 мм 1440 мм 2424 мм 1050 кг

Корпус	2106 1990 Седан
Длина	4116 мм
Ширина	1611 мм
Высота	1440 мм
Колесная база	2424 мм
Вес	1050 кг

1990 Лада 2106 размеры: длина, ширина и высота

Габаритные размеры Лады 2106 1990 года следующие:

длина: 4116 мм / 162 дюйма

ширина: 1611 мм / 63,4 дюйма

высота: 1440 мм / 56,7 дюйма

1990 Lada 2106 размеры: отношение длины к мощности

В 1990 году габариты Лады 2106 имели такое отношение длины к мощности:

1,6 —18,3 л. с. на 1 метр

1990 Размеры Лады 2106 по сравнению со среднемировыми

Размеры Lada 2106 1990 года отличаются от среднемировых:

На 9,74 % короче (4,12 м)

На 10,2 % уже (1,61 м)

На 5,64 % ниже (1,44 м)

Дополнительные данные о Lada 21065 1990 г. Размеры

Автомобиль	Длина/ширина/высота	Длина до 1 Нм	Длина на 1 л.с.	Соотношение см3 двигателя к высоте	Ширина по расходу топлива
1,6	4116 мм / 1611 мм / 1440 мм	35,48 Н·м	55 мм на 1 л.с.	1,09куб.см в 1 мм	от 70 мм до 1 мили на галлон

Дополнительные данные Лада 21065 1990 г.

Размеры

Автомобиль	1,6
Длина/ширина/высота	4116 мм / 1611 мм / 1440 мм
Отношение длины к ширине	35,48 Н·м
Длина на 1 л.с.	55 мм на 1 л.с.
Соотношение объема двигателя к высоте	1,09 куб. см в 1 мм
Ширина по расходу топлива	от 70 мм до 1 мили на галлон

Лада 2106 Седан 1976 Размеры: аналитика и сравнение

Кузов	Длина	Ширина	Высота	Колесная база	Вес
2106 1976 Седан	4166 мм	1611 мм	1440 мм	2424 мм	1035 кг

Корпус	2106 1976 Седан
Длина	4166 мм
Ширина	1611 мм
Высота	1440 мм
Колесная база	2424 мм
Вес	1035 кг

1976 Лада 2106 Размеры: длина, ширина и высота

Габаритные размеры Лады 2106 1976 года следующие:

длина: 4166 мм / 164 дюйма

ширина: 1611 мм / 63,4 дюйма

высота: 1440 мм / 56,7 дюйма

1976 Lada 2106 размеры: отношение длины к мощности

В 1976 году габариты Lada 2106 показали такое отношение длины к мощности:

1,6 —17,9 л. с. на 1 метр

1976 Размеры Лады 2106 по сравнению со среднемировыми

Размеры Lada 2106 1976 года отличаются от среднемировых:

На 8,64 % короче (4,17 м)

На 10,2 % уже (1,61 м)

На 5,64 % ниже (1,44 м)

Дополнительные данные о Lada 2106 1976 г. Размеры

Автомобиль	Длина/ширина/высота	Длина до 1 Нм	Длина на 1 л.с.	Соотношение см3 двигателя к высоте	Ширина по расходу топлива
1,6	4166 мм / 1611 мм / 1440 мм	35,91 Н·м	56 мм на 1 л.с.	1,09куб.см в 1 мм	—

Дополнительные данные Лада 2106 1976 г.

Размеры

Автомобиль	1,6
Длина/ширина/высота	4166 мм / 1611 мм / 1440 мм
Отношение длины к ширине	35,91 Н·м
Длина на 1 л.с.	56 мм на 1 л.с.
Соотношение объема двигателя к высоте	1,09 куб. см в 1 мм
Ширина по расходу топлива	—

Новая Лада Приора Багажник, габариты, габариты, клиренс, дорожный просвет Лада Приора рестайлинг. Размеры кузова Лада и подробный просмотр моделей Размеры ВАЗ 2170

Предлагаем обзор самого практичного автомобиля из всего семейства Лада Приора. Это конечно новая Лада Приора Универсал (ВАЗ 2171) . В нашей статье вы найдете фото, характеристики, цены и другую информацию об этом автомобиле.

Первая Приора в кузове универсал Подружился еще в 2009 году, спустя два года после начала продаж седанов. Лада Приора универсал — самый вместительный и вместительный автомобиль из всего семейства Приора. Однако длина универсала на 1 сантиметр короче седана, но длиннее хэтчбека. При этом колесная база у всех трех вариантов кузова одинаковая.

Объем багажного отделения универсала Priora 444 литра Однако, если сложить задние сиденья, объем погрузочного пространства увеличивается до 777 литров. Самое интересное, что в идеально ровных сидениях пол еще и не складывается.

Что касается последнего рестайлинга, который прошел в 2013 году, то внешне автомобиль не изменился. Помимо новой решетки радиатора, бамперов, встроенных в наружные зеркала поворотников и оптики с дневными ходовыми огнями, кстати в задних фонарях теперь стоят светодиоды.

Однако более серьезным изменениям подверглась техническая часть и салон. Так, на Lada Priora появился более мощный силовой агрегат на 106 л.с. Этот двигатель не новая разработка, а модернизированный мотор мощностью 98 л.с. Что касается трансмиссии переднеприводного универсала, то конструкторы АвтоВАЗа доработали механическую коробку, появился новый фрикцион фрикциона. Варианта с АКПП пока нет, но как обещает производитель Lada Priora с АКПП встанет на конвейер в конце лета 2014 года . Помимо всей шумоизоляции Лада Приора, универсал немного улучшен.

Но первое, что явно бросается в глаза на новой приоре, это салон. Появились новые сиденья с более практичной и приятной тканью. Кстати, в богатые передние сиденья встроены боковые подушки безопасности и обогрев с тремя уровнями мощности. Рулевое колесо теперь стало трехспицевым. На центральной консоли расположен цветной монитор, который является не только элементом стереосистемы, но и может выступать в роли экрана навигатора.

Далее Фото Лада Приора универсал и внешний вид и салон. Ну и конечно же обратите внимание на обновленную центральную консоль и приборную панель. Также существует Фото Багажник универсала Lada Priora .

Stock Foto Lada Priora Wagon

Сток Foto Salon Lada Priora Wagon

FOTO LADA LADA WAROA WAGN

Технические характеристики LADA LADA LADA WAGA

9000

0004

Размеры в приоре универсал После рестайлинга немного изменился за счет новых бамперов. Так раньше длина автомобиля была 4 330 мм, сейчас 4 340 мм. Также стоит отметить, что дорожный просвет Лада Приора или клиренс в кузове универсал больше, чем у седана и хэтчбека на 5 мм и равен 170 мм . Эта разница объясняется усиленной подвеской, так как универсал предназначен не только для перевозки пассажиров, но и для перевозки всевозможных грузов. В частности, задние рессоры автомобиля имеют больше витков. Высота автомобиля больше, если сравнивать с собратьями по семейству. Большого секрета тут нет, просто на всех стационарных Лада Приора штатно стоят рейлинги. Смотрим подробно Габаритные размеры приоры универсал ниже.

Размеры, клиренс, багажник Лада Приора Универсал

• Длина — 4340 мм
• Ширина — 1680 мм
• Высота — 1508 мм
• Масса в снаряженном состоянии/полная масса — 1185/1593 кг
• Колея передних/задних колес — 1410/1380 мм
• База, расстояние между передней и задней осью — 2492 мм
• Объем багажника — 444 литра
• Объем багажника со сложенными сиденьями — 777 литров
• Объем топливного бака — 43 литра
• Размер шин — 175/65 R14 или 185/60 R14 или 185/65 R14
• Дула универсал Лада Приора — 170 мм

Что касается силовых агрегатов, то здесь, как и в случае с хэтчбеком и седаном, на выбор два двигателя, это Мотор ВАЗ-21126 мощностью 98 л.с. И более продвинутая модификация с пассивным превосходством ВАЗ-21127 мощностью 106 л. с. Однако неофициальный двигатель ВАЗ-21127 дает еще несколько лошадей. Оба мотора имеют 4 цилиндра и 16 клапанов, два распределительных вала, которые приводятся в движение ремнем. Далее параметры этих моторов.

Характеристики двигателя ВАЗ-21126 16 кл. МКПП5-арт.

• Рабочий объем — 1596 см3
• Мощность л.с./кВт — 98/72 при 5600 об/мин
• Крутящий момент — 145 Нм при 4000 об/мин
• Расход топлива в смешанном цикле — 6,9 л

Характеристики двигателя ВАЗ-21127 16 кл. МКПП5-арт.

• Рабочий объем — 1596 см3
• Количество цилиндров/клапанов — 4/16
• Мощность л.с./кВт — 106/78 при 5800 об/мин
• Крутящий момент — 148 Нм при 4200 об/мин
• Максимальная скорость — 183 километра в час
• Разгон до первой сотни — 11,5 секунд
• Расход топлива в смешанном цикле — 6,8 л

Комплектация и цена Лада Приора универсал

Стоит отметить, что цена самого доступного Лада Приора универсал В комплектации «Норма» составляет на сегодняшний день 384 тыс. рублей , При этом самый доступный седан предлагается за 364 тысячи, а хэтч можно купить за 369,700. В комплектации «Люкс» Универсал можно купить за 458 300 рублей, седан за 449 700 рублей, а хэтчбек приора в той же комплектации имеет цену 454 500 рублей. То есть чем дороже комплектация, тем меньше разница в цене разных версий кузова.

Сегодня Лада Приора Люкс Версия Универсал Имеет все необходимые опции. В плане безопасности автомобиль оснащен передними и боковыми подушками безопасности, ABS, системами курсовой устойчивости, датчиками дождя и света, усовершенствованными ремнями безопасности, в бамперах появились специальные энергопоглощающие вставки. С точки зрения комфорта покупателям Lada Priora Stationer предлагается мультимедийная система с большим экраном на центральной консоли, климат-контроль, круиз-контроль. Легкосплавные диски 14 дюймов.

А вот в комплектации «Норма» комплектация автомобиля очень хорошая. Так во всех автомобилях уже есть подушка безопасности водителя, подголовники задних сидений, система крепления детских кресел ISOFIX, антиблокировочная тормозная система с усилителем экстренного торможения (ABS и BAS). Вместо новейшей электрики предлагается традиционный гидравлический привод, стальные диски, полноразмерные запчасти. Мультимедийной системы конечно нет, но есть аудиоподготовка. Как отмечалось выше кровля на крышу Лада Приора 9 универсал0366 Присутствует во всех рестайлинговых машинах.

• Комплектация «Норма» 21713-31-045 (98 л.с.) — 384 000 руб.
• Комплектация «Норма» 21715-31-055 (106 л.с.) — 391 600 руб.
• Комплектация «Норма» 21715-31-075 (106 л.с.) — 391 600 руб.
• Комплектация «Норма» 21713-31-047 (98 л.с.) — 398 300 руб.
• Комплектация «Норма» 21713-31-044 (98 л.с.) — 401 000 руб.
• Комплектация «Норма» 21715-31-057 (106 л.с.) — 405 900 руб.
• Комплектация «Люкс» 21715-33-043 (106 л.с.) — 458 300 руб.
• Комплектация «Люкс» 21715-33-051 (106 л.с.) — 462 900 руб.
• Комплектация «Люкс» 21713-33-046 (98 л.с.) — 468 300 руб.

Видео Лада Приора Универсал

Подробное видео Рестайлинговая версия Лада Приора.

Читайте такой же подробный обзор с фото и видео Лада Приора в Кузове Седан, а так же большую статью о Лада Приора хэтчбек. В этих статьях вы можете найти различия в ценах и оснащении для всего семейства Prior.

Габариты остальных Лада Приора существенно не изменились. Хотя за счет новых переднего и заднего бамперов длина Lada Priora изменилась на несколько миллиметров.

Для последнего Седан Лада Приора рестайлинг имеет наибольшую длину, которая в новой версии составляет 4350 мм. Длина универсала короче на 1 сантиметр, но хэтчбек приора еще меньше, длина кузова этой версии 4210 мм. Ширина всего семейства составляет 1680 мм, а расход колес у всех 2,49 одинаков.2 мм. А вот высота у всех разная, Лада Седан Приора 1 420 мм, хэтчбек 1 435 мм, а вот универсал вообще 1 508 мм в высоту. Большая высота станции Priora объясняется наличием рейлингов на крыше. У хэтчбека дизайн задней части кузова таков, что машина получилась выше седана.

Что касается дорожного просвета или клиренса Lada Priora, то у седана и хэтчбека производитель указывает цифру 165 мм, а у универсала Lada Priora 170 мм. Однако на то, что дорожный просвет больше, достаточно взять рулетку и убедиться в этом. Но производитель не ошибается, просто указывает дорожный просвет автомобиля при полной загрузке. При этом производители иномарок читрят и указывают дорожный просвет своих автомобилей в ненагруженном состоянии. Поэтому реальный дорожный просвет иномарок и их официальные данные часто не совпадают.

Объем багажного отделения в новой версии Lada Priora мало изменился во всех трех кузовах. Объем багажника седана составляет 430 литров. Объем багажного отделения хэтчбека ПРИОРА меньше 306 литров, но если сложить задние сиденья (чего в седане сделать нельзя), то объем увеличивается до 705 литров. В приоре объем багажника универсала составляет 444 литра, а в 777 литров достигает 777 литров. К сожалению, задние сиденья не складываются вровень с полом, а большие колесные арки съедают довольно много места для багажа.

Размеры Lada Priora.	седан	хэтчбек	универсальный
Длина, мм.	4350	4210	4340
Ширина	1680	1680	1680
Высота	1420	1435	1508
Король передних колес	1410	1410	1414
Шаг задних колес	1380	1380	1380
Колесная база	2492	2492	2492
Объем багажника, л	430	360	444
Volume со сложенными сиденьями	—	705	777
Объем топливного бака	43	43	43
Дорожный просвет, мм	165	165	170

Что касается размера шины Лада Приора, то производитель рекомендует устанавливать диски 14 дюймов. Размер шин может быть 175/65 R14 или 185/60 R14 или 185/65 R14. Самое интересное, что сегодня даже в Лада Гранта или Калина в хорошей комплектации АвтоВАЗ предлагает 15-дюймовые колеса в качестве штатных. Почему на приоре этого нет, непонятно, хотя это не останавливает владельцев этих машин, которые ставят на свои Лада Приора диски гораздо большего размера.

myAutoblog.net.

Габаритные размеры Приоры | Приорапро.

Автомобили Лада Приора созданы специально для динамичных и стремительных городских дорог. Внешний вид их отличается своей совместной работой, универсальностью и способностями. Габаритные размеры приоры подчеркивают ее индивидуальность – для каждой модели, будь то хэтчбек, седан или универсал, разработаны свои габариты:

Нетчбек по своей природе автомобиль более молодежный, за счет этого и легче и спортивный – его размеры: длина 4210 мм, ширина 1680 мм, высота 1435 мм;

Более увесистый седан имеет габариты: длина 4400 мм, ширина 1680 мм, высота 1420 мм;

Вагон приземистый и цельный соответствует следующим параметрам: Длина 4340 мм, ширина 1680 мм, высота 1508 мм;

Красивый купе, быстрый и динамичный, имеет размеры: длина 4243 мм, ширина 1680 мм, высота 1435 мм.

Габаритные размеры Лады Приоры мягко сочетаются со стилем ее кузова. Это подчеркивается изящно выполненными геометрическими линиями решетки радиатора, элегантными фарами головного света как сзади, так и спереди. Уникальности добавляют открытые передние и задние арки колес, которые подтянуты к колесным аркам заднего бампера. Такое сочетание делает автомобиль приподнятым, обращающим на себя внимание.

К тому же габаритные размеры с приорой можно уверенно сравнить с прекрасной аэродинамикой. При движении на высоких скоростях обеспечивается баланс подъемных и прижимных сил на передней и задней осях, а коэффициент сопротивления воздуха в кузове седана составляет 0,34, что соответствует уровню лучших мировых аналогов.

В ходе краш-тестов автомобиль Лада Приора, габариты которого довольно малы, по сравнению с автомобилем своего ценового сегмента, показал себя с лучшей стороны: он соответствует последним европейским требованиям по боковым и передним влияние. Абсолютная безопасность обеспечивается ремнями безопасности для каждого пассажира, подушкой безопасности водителя, а в комплектации люкс и переднего пассажира.

Так же в приоре улучшены боковые стойки, пороги пола, установлены стальные брусья безопасности дверей. В обивку дверей вшиты специальные демпфирующие вставки, позволяющие повысить безопасность при боковом ударе.

При возможном столкновении на малых скоростях повышается безопасность переднего пассажира, благодаря мягкой накладке на панели приборов.

приоРапро.ру.

Лада Приора Хэтчбек: Технические характеристики и особенности модели

Перед покупкой любого автомобиля будущий владелец тщательно изучает основные характеристики. Выбор автомобиля в первую очередь осуществляется по его мощности, экономичности, безопасности.

Чрезвычайно важные данные о новых модификациях знакомых моделей. Например, для Хэтчбека Приора Лада в характеристиках будут указаны полученные обновления, доработка автомобиля и преимущества перед аналогами в другом кузове.

Размеры и динамические данные Приора хэтчбек

Солидный хэтчбек имеет небольшие, но достаточные габариты: длина – 4,21 м, ширина – 1,68 м, высота – 1,43 м. Внутреннее пространство за счет незначительных внешних габаритов было уменьшено, но это минимально повлияло на комфорт рядов пассажиров второго ряда.

Немного отразились технические характеристики хэтчбека приора и объем багажника. У седана объем багажника 430 литров, а у хэтчбека 360 литров.

Модель оснащена бензиновыми двигателями объемом 1,6 л. Сочетается силовая установка с коробками механики или автоматом на 5 ступеней. Мощность двигателя 87, 98 и 106 л.с., максимально возможная скорость 176 (183) км/ч. Технические характеристики хэтчбека, указанные для Лада Приора, обуславливают следующий расход топлива в смешанном режиме: от 6,6 до 7,3 литра. Максимальный показатель относится к модели с автоматической коробкой.

Особенности эксплуатации Приора хэтчбек

Перед покупкой автомобиля важно дополнительно изучить внутренние особенности модели. Например, Лада Приора хэтчбек Технические характеристики неплохие, есть качественный иммобилайзер, маршрутный компьютер.

Модель оборудована электроусилителем руля, электроприводом, обогревом наружных зеркал. Не менее важными установками автомобиля можно считать:

1. Точная регулировка руля по высоте.

2. Наличие передней подушки безопасности, системы экстренного торможения.

3. Современная климатическая установка и аудиосистема.

4. Корректор фар и дневные ходовые огни.

5. Сигнализация и центральный замок.

6. Качественная обшивка сидений автомобильной тканью.

Технические характеристики Лада Приора хэтчбек и дополнения относятся к комплектации «НОРМ». В базовой комплектации многие из этих функций комфорта и безопасности отсутствуют.

Стоимость обеих модификаций практически одинакова, поэтому с небольшой доплатой можно получить качественный и надежный автомобиль. Последующая доработка базового автомобиля может занять слишком много времени, хотя по итоговой цене и отличаться не будет.

Особенно важны для отечественных автомобилей малый расход и дешевое обслуживание. У современной модели ВАЗ хэтчбек технические характеристики обеспечивают минимальные затраты на диагностику и ремонт транспорта: поддерживать в полностью рабочем состоянии автомобиль не получится.

При необходимости можно доработать интерьер и экстерьер в зависимости от цели эксплуатации. В обычном виде как семейные поездки можно применять и для ежедневных поездок на работу, так и для безопасного путешествия.

приоРапро.ру.

размеры, размеры кузова, доступные двигатели и комплектации

Кузов
Дорожный просвет	165 мм
Объем багажника минимальный	430 л.
Загрузка	393 кг
Полная масса	1578 кг
Собственная масса	1185 кг
Максимальный объем багажника	430 л.
Упакованный	1380 мм
Разрешенная масса автопоезда	2378 кг
Передняя направляющая	1410 мм
Ширина	1680 мм
Количество мест	5
Длина	4350 мм
Колесная база	2492 мм
Высота	1420 мм
Двигатель
Мощность двигателя	106 л. с.
Обороты максимальная мощность	до 5 800 об/мин
Максимальный крутящий момент	148 Н*м
Объем двигателя	1596 см3
Расположение Цилиндры	В линию
Количество цилиндров	4
Количество клапанов на цилиндре	4
тип двигателя	бензин
Максимальный крутящий момент	4200 об/мин
Тип впуска	Распределенный впрыск
Передача и управление
Количество передач	5
Привод	Передний
Тип коробки передач	Робот
Показатели эффективности
Максимальная скорость	183 км/ч
Разгон до 100 км/ч	11,4 секунды
Расход топлива в городе на 100 км	8,5 л.
Расход топлива на 100 км трассы	5,5 л.
Расход топлива в смешанном цикле на 100 км	6,6 л.
Объем топливного бака	43 л.
Запас хода	от 510 до 780 км
Экологический стандарт	Евро IV.
Марка топлива	АИ-95
Подвеска и тормоза
Задние тормоза	Барабан
Передние тормоза	Дисковые вентилируемые
Задняя подвеска	Полузависимая, гидравлический элемент, рычаг, амортизаторы, пружина
Передняя подвеска	Независимая, стойки МакФерсон, рессорная, стабилизатор поперечной устойчивости

wikiDrive.ru.

Лада Приора седан фото. Характеристики. Габаритные размеры. Масса. Шины

В последнее десятилетие главным конкурентом стали корейские автомобили. И когда был представлен автомобиль Lada Priora, его стиль дизайна свидетельствовал: тольяттинские специалисты избрали своими учителями азиатских производителей. Приора очень похожа на корейские продукты. По сравнению с ВАЗ-2110 внешность менее противоречива… и менее выразительна — большие фары неопределенной формы, закругленные края, исчезли и оригинальные арки задних колес.

Лада Приора ВАЗ-2170 — Видео тест-драйв

Такой автомобиль полностью соответствовал бы стилю Hyundai, Kia или Daewoo 10-летней давности. Главным преимуществом корейских автомобилей является сочетание скромной цены и высокого качества. ВАЗ смог подтянуть качество. Швы между кузовными панелями ПРИОРА в два раза меньше, чем у предыдущей модели, что говорит о более высокой культуре сборки и аккуратности изготовления. Рекомендуемая пассивная безопасность. Появились подушки безопасности, ABS, EBD, жесткость кузова, так что первые экземпляры Priora уже набрали две звезды в краш-тестах по методике EURO NCAP – больше, чем любая другая модель ВАЗ. Однако для продаж в Европе этого недостаточно, и кузов дополнительно усилили, после чего автомобиль не достиг четырех звезд Euro NCAP (данные внутренних испытаний лаборатории ВАЗ).

В целом Приора получила около 950 изменений по сравнению с семейством ВАЗ-2110, было заменено около 2 тысяч деталей. Появился электроусилитель руля; Двигатель был модернизирован за счет получения облегченной шатунно-поршневой группы американской фирмы Federal-Mogul. Мощность возросла на 10%, а за счет ряда импортных ключевых узлов (таких как ремень ГРМ) ресурс увеличился на 50 тыс. км. Увеличены тормоза, для лучшей управляемости немного изменена подвеска. Следующим преимуществом корейских автомобилей была комплектация. Лада Приора – первая машина ВАЗ, которая практически не отстает от них. В списке опций базового оснащения — мультимедийная система с Bluetooth, парктроник, встроенный окуляр и другие элементы. В свое время корейские компании стали широко нанимать европейских дизайнеров и дизайнеров, чтобы догнать японских и европейских производителей по эстетичности, управляемости и комфорту своих автомобилей. Пошел по этому пути и ВАЗ. Итак, интерьер салона PRIORA разработала итальянская компания Atelier Carcerano.

Снимая ПРИОРУ с конвейера, ВАЗ также отошел от традиции постепенного вытеснения старшей модели. С началом выпуска ПРИОРЫ семейство ВАЗ-2110 было немедленно снято с производства и передано в сборку по лицензии на другие заводы России и Украины — как и большинство ведущих производителей. Priora находит определенный спрос в Европе. Журналисты хоть и не хвалят ее, критикуя вялые тормозные и разгонные характеристики и слабую (по европейским меркам) комплектацию и качество, но отдают машине должное: одна из самых дешевых машин на континенте — честный продукт. Далиус дал свой результат: Теперь продажи продукции Волжского автозавода «Рест» стали расти. Благодаря «Приоре» завод вышел из кризиса, получил прибыль и нашел средства на глубочайшую за последние десятилетия модернизацию.

Технические характеристики Лада Приора

Тип кузова/количество дверей: седан/4- Количество мест: 5

Двигатель Лада Приора

1,6 л 8-кл. (87 л.с.), 5мт- Рабочий объем: 1596 см3- Максимальная мощность, кВт (л.с.)/об. Мин: 64 (87)/5100- Максимальный крутящий момент, Нм/об. Мин: 140/3800- Время разгона 0-100 км/ч, от: 12,5

1,6 л 16-кл. (106 л.с.), 5мт- Рабочий объем: 1596 см3- Максимальная мощность, кВт (л.с.)/об. Мин: 78 (106)/5800- Максимальный крутящий момент, Нм/об. Мин: 148/4200- Время разгона 0-100 км/ч, от: 11,5

Расход топлива Лада Приора

Городской цикл, л/100 км: 8,9- Загородный цикл, л/100 км: 5,6-смешанный цикл, л/100 км: 6,8

Максимальная скорость Лада Приора

176 км/ч с двигателем 1,6 л 8-CL. (87 л.с.), 5мт- 183 км/ч с двигателем 1,6 л 16-кл. (106 л.с.), 5мт

Габаритные размеры Lada Priora

Длина: 4350 мм-Ширина: 1680 мм- Высота: 1420 мм — База: 2492 мм-Имитатор передних/задних колес: 1410/1380 мм-Дорожный просвет: 165 мм

Объем багажника Lada Priora

430 Lithrov

Том Baka Lada Priora

43 литров

LADA Weight Priora

Weight, KG: 1163- Максимальный вес, кг: 1578

Нагрузка Lada Priora

Ecological Class of LADA

.

Лада Лада Размер

175/65/R14; 185/60/R14; 185/65/R14; 185/55/R15

Лада Приора ВАЗ-2170 фото тюнинг своими руками

Salon Lada Priora

Interior of Lada Priora

VAZ Marsh-1 ( Лада-Бронно 1922-00) фото комплектация

Ока ВАЗ (СиАЗ, КАМАЗ)-1111 Тюнинг фото Двигатель видео

ВАЗ-21099 Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2121/2131 Нива Объем бака, грузоподъемность багажника Расход топлива

Лада Гранта Лифтбек Характеристики Двигатель Габаритные размеры Расход топлива Объем бака, грузоподъемность багажника

Лада Веста Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2120 Надежда Объем бака, грузоподъемность багажника Расход топлива

Лада Калина 2 хэтчбек Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2109 Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2107 Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2103 Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2108 Объем бака, Грузоподъемность багажника Расход топлива

Шевроле Нива Новый образец двигателя Обзор Размеры Расход топлива

ВАЗ-2115 Объем бака, грузоподъемность багажника Расход топлива

Лада Гранта Седан Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2110 Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2101 Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2105 Объем бака, багажник грузоподъемность Расход топлива

ВАЗ-212180 Фора Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2104 Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2112 Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2111 Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2102 Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2106 Объем бака, багажник грузоподъемность Расход топлива

Лада Приора Хэтчбек (ВАЗ 2172) — отечественный автомобиль Лада Приора в кузове хэтчбек. Этот тип кузова пользуется не меньшим спросом, чем седаны. Характеристики лада приора хэтчбек По своим показателям они практически не отличаются от характеристик своего собрата — седана. Ниже представлена ​​таблица с техническими характеристиками ВАЗ 2172.

Технические характеристики Лада Приора Хэтчбек Отличаются только типом кузова и салоном салона. В приоре хэтчбек багажник больше, особенно если разложить заднее сиденье. По типу и характеристикам двигателей автомобиль не отличается. Хэтчбек Priora оснащается только одним двигателем – 16-клапанным объемом 1,6 л, который выдает 98 л.с. Сила. Это очень хороший показатель для автомобиля массой чуть больше 1,5 тонны.

Характеристики приора хэтчбек

Двигатель	1,6 л, 16-кл (Евро-3)
Длина, мм.	4210
Ширина, мм.	1680
Высота, мм.	1420
Основание, мм.	2492
Отбойник передних колес, мм	1410
Шаг задних колес, мм	1380
Объем багажного отделения, дм 3	400
Масса в валюте, кг	1088
Полная масса вагона, кг	1578
Допустимая полная масса тягача с тормозами, кг	800
Допустимая полная масса закрытого прицепа без тормозов, кг	500
Колесная формула / ведущие колеса	4×2 / передний
Макет автомобиля	передний привод, расположение двигателя спереди, поперечное
Тип кузова/количество дверей	хэтчбек / 5.
тип двигателя	бензиновый, четырехтактный
Система снабжения	Распределенный впрыск с электронным управлением
Количество и расположение цилиндров	4, рядный
Рабочий двигатель, см 3	1596
Максимальная мощность, кВт/об. Мин.	72/5600
Максимальный крутящий момент, Нм при об/мин	145/4000
Топливо	Бензин неэтилированный АИ-95 (МИН)
Расход топлива по циклу езды, л/100 км	7,2
Максимальная скорость, км/ч	183
Трансмиссия	С ручным управлением
Количество передач	5 вперед, 1 назад
Перевести номер главной пары	3,7
Рулевое управление	тип «Грабли-ножницы», рулевой привод с электроусилителем
Шины	185/65 R14 86 (в) 175/65 R14 82 (в) 185/60 R14 82 (в)
Емкость топливного бака	43

Фото Лада Приора хэтчбек

Стоит обратить внимание на дорожный просвет (клиренс) — 165 мм и ширину передних колес и задних — 1410 и 1380 мм соответственно. В багажник может поместиться около 430 литров груза.

По количеству потребляемого топлива — что седан, что хэтчбек практически одинаковы.

Хэтчбек

Универсал

На сегодняшний день выпускается три типа кузовов: седан, хэтчбек и универсал. Так как про первые два вы уже все знаете, расскажу про универсал. Это очень практичная машина, вместительный багажник дает возможность перевозить большие грузы, а заднее сиденье можно легко трансформировать в кровать.

Если посмотреть с технической точки зрения на этот тип кузова, то его объем составляет 444 литра, а со сложенным диваном — около 800 литров (до уровня окон).

Характеристики объема багажника универсал (мм):

• ширина — 1500, между арками колес — 930;
длина
• – 985 и 1640 со сложенным диваном;
• расстояние от пола до полки багажника 560, а от крышки — 845;
• размер багажной двери 820.

У самого же автомобиля с кузовом очень серьезные габаритные размеры (мм):

• длина 4340;
• по ширине — 1680;
• в высоту — 1508;
• Дорожный просвет — 170.

Из этой статьи вы узнаете размеры кузова Лада и его особенности. Нашим отечественным конструкторам наконец-то удалось провести качественную разработку кузова, отвечающую мировым стандартам. Наконец, значительно выше стала жесткость рваных (QG) кузовов Лада Ларгус, Калина и т.д. И прочие черты на зависть прежним моделям ВАЗа. Это значит, что теперь отечественные модели способны легко конкурировать с иномарками по выносливости кузова.

Особенности кузовов ладовских моделей

ВНИМАНИЕ! Найден совершенно простой способ снизить расход топлива! Не верю? Автомеханик с 15 лет тоже не верил, пока не попробовал. И теперь экономит на бензине 35 000 рублей в год!

Раз уж начал с КЗ, то и продолжим эту тему. Каркас «ладовских» моделей без вклеенных стекол КЗ составляет 14 тыс. Н*м/град, что является очень хорошей отметкой. А в очках этот показатель еще выше.

Особенно хорошо прошел тест кузов Лады сзади. Так, в проеме задней двери после жесткого нажима по диагонали прописаны изменения всего 1,5 мм, тогда как на большинстве иномарок этот же показатель составлял 5-6 мм.

Схема кузова Lada Largus и других подобных моделей в корне отвечает современным европейским стандартам в части защиты пассажиров и водителя. Подрамник перед «ладовскими» моделями – один из важнейших элементов кузова, отвечающих за этот показатель. Его даже считают вспомогательным лонжероном, который заметно увеличивает прочность кузова, а также поглощает ударную силу.

Высокий КГ «ладовский» кузов благоприятно влияет и на получение качественного звукового комфорта в автосалоне. На кочках и кочках рама не перекручивается, не возникает деформаций или аномалий между элементами салона и кузова, что в итоге положительно сказывается на отсутствии скрипов.

Примечание. Конечно, помимо показателя КЗ, на высокий звуковой комфорт влияет и качество элементов салона. Получаются грамотным расчетом, чтобы не задевать корпус в местах, где может возникнуть скрип. Этого удалось добиться за счет фиксации пластиковых компонентов специальными креплениями и сведения к минимуму различных зазоров, возникающих так или иначе между ними и корпусом.

Множество оригинальных деталей, взаимозаменяемость элементов салона между «ладовскими» моделями, увеличение некоторых частей кузова — все это пошло только в плюс. В частности, увеличение некоторых элементов кузова привело к уменьшению их количества, что сократило время изготовления и положительно сказалось на характеристиках.

Лада Ларгус

Назван бюджетный универсал с повышенной проходимостью. Кузов собран на базе Dasia/Renault Logan. Автомобиль изначально был адаптирован для рынка стран Восточной Европы.

Еще в базовой версии Логана инженеры предприняли действенные меры по усилению антикоррозионной защиты с помощью защитных вставок для колесных арок. Кроме того, противокорпусная и противоракетная защита устанавливается на больших, чем раньше (от «самаровцев») площадях, с более толстым слоем мастики.

Вот еще новинки:

• Моторный отсек хорошо защищен. Используется дополнительная дополнительная защита;
• Увеличена перед подвеска в перед. Это было достигнуто за счет использования рычагов;
• Бачок омывателя стал больше и вмещает больше жидкости;
• Колеса получили защитные фартуки;
• На смену пришла торпеда;
• Модернизированы бампер и решетка радиатора.

Примечательно, что универсал производится в 2-х вариантах кузова: 5-местном и 7-местном. Кроме того, есть еще и фургон. Цена машин невысокая – всего 350 тысяч рублей и хороший комфорт. Если сравнивать с иномарками, то по цене небо и земля.

В целом экстерьер Ларгуса разработан таким образом, что позволяет назвать автомобиль вместительным. Внутри спокойно размещается большая семья вместе с сумками и чемоданами, а также домашние животные. Что касается дизайна, то обилие прямых линий придает автомобилю некую стремительность и немного динамичность семейного универсала.

Высота с рейлингами 167 см, что на 10 см больше, чем у Dassia Logan. Остальные размеры тоже достаточно индивидуальны и «никто» не копирует.

Лада Калина

Автомобиль с 4-мя кузовами кузова: седан, обычный 5-дверный хэтчбек, универсал и спортивный хэтчбек.

«Седановская» версия

Начнем с седана:

• Из нового семейства Калины выпускается АвтоВАЗ;
• Современный элегантный внешний вид и комфортный салон называют первопричиной хороших продаж седана;
• Отличается хорошей управляемостью на высоких скоростях;
• Неплохой маневр в городском ритме движения;
• Практичный и невероятно удобный для ежедневной эксплуатации;
• Кузов седана получил клиновидные линии силуэта, визуально создающие образ сильного, брутального автомобиля;
• В багажном отделении угол открытия 120 градусов, что облегчает задачу загрузки. Внутри багажника производитель грамотно предусмотрел специальные петли, позволяющие фиксировать перевозимый груз.

Кузов, как правило, очень прочный, а его сиденье усилено. Этот рельс спасает пассажиров в случае бокового удара. Кроме того, производитель предоставляет специальные аксессуары, предназначенные для защиты головы водителя и пассажиров.

Вот какие размеры кузова Лада Калина изображены на фото.

Универсальная версия

Универсал Kalina — это, по сути, полноценный хэтчбек V класса. Также доступен АвтоВАЗ. Продажи модели начались в 2007 году, хотя заказы по индивидуальным запросам поступали задолго до этого.

Универсальность этой версии – главное преимущество хэтчбека перед остальными. Достаточная маневренность, несмотря на большие размеры, и завидная динамика для уверенного прохождения городских и загородных дорог не могут оставить покупателя равнодушным.

Калина универсал отличается хорошей проходимостью. Это делает автомобиль популярным среди широкого круга автолюбителей. Так вот, на этом универсале можно и на природу без ног, и за город, даже если на пути попадутся слишком разбитые дороги.

Что касается ровной трассы, то тут машину ругать не за что. Управляемость отличная, машина четко держится, длительные поездки не утомительны.

Калина универсал практически неприхотлива к условиям эксплуатации и обслуживания.

Салон продуман до мелочей. Все сделано грамотно, чтобы водитель и пассажиры чувствовали себя комфортно. Внутри могут спокойно разместиться пять человек, и еще есть место для багажа.

Грузовой отсек — это вообще разговор. Он вмещает все 380 л объема, а если еще сложить спинку, то багажник можно трансформировать в дорожный багажник.

Длина универсального кузова 428 см, высота без рейлингов 146 см, ширина от одного края передних колес до другого 168 см. А теперь сравните с хэтчбеком: у последнего 1-й показатель короче на 20 см, 2-й показатель выше на 4 см, а 3-й показатель на 2 см шире.

«Хэтчбек» Калина

Полноценный 5-дверный хэтчбек стоит как новая версия в линейке «Калиновских» модификаций. Впервые хэтчбек Kalina появляется только в 2007 году, тогда как Kalina выпускалась с 1996 года. Понятно, что по части кузова произошли кардинальные изменения, но и модель получила другие моторы, более современные и отвечающие европейским нормам токсичности.

Идеальный хэтчбек для проезда городских «светофоров», так как компактен и оснащен точным силовым агрегатом с ЭСВТ. Это обеспечивает не только высокие скоростные характеристики, но и влияет на минимальный расход топлива.

Небольшая длина кузова (всего 408 см) помогает хэтчбеку не только успешно маневрировать среди потока машин, но и сказывается на общей безопасности.

«Короткой» сегодня можно назвать покупаемую «Калиновскую» модель, и дело тут не только в новизне. Хэтчбеки всегда нравились российскому автолюбителю, к тому же этот автомобиль оснащен последним козырьком: единый ключ для замков, дист. Управление, сигнализация ПУ и многое другое.

Лада Гранта

Седан считается популярным на сегодняшний день грантом. Лифтбек тоже начал хорошо покупать, но до седана ему было еще далеко. ВАЗ 2190 рассчитан на 4-х пассажиров, по документам, как автомобиль С-класса, но учитывая габариты, можно спокойно рассчитывать на С-класс.

Являясь продолжателем «калиновских» традиций, седан даже собран на ее платформе и много чего позаимствовал у Калины: кузов, ходовая часть, салон. С другой стороны, это другая машина с другим характером, увеличенным грузовым отсеком, измененным дизайном и т. д. Багажник увеличен до 500 литров.

Вот стандартные размеры кузова Лада Гранта.

Как мы видим, габариты этой модели ВАЗ на 22 см длиннее, чем у калины, но на 7 см короче «самаровских» модификаций.

Теперь другие характеристики подробнее:

• Новый фирменный стиль получила радиаторная решетка, теперь похожая на Волговский Частот, которую держит мощный молдинг. Такая решетка эффективнее охлаждает моторный отсек, так как наделен большими «ноздрями»;
• Бампера значительно мягче ВАЗовских и окрашены в цвет кузова на некоторых автомобилях;
• Общие линии капота и крыши багажника немного приподняты;
Передняя оптика
• получила более увеличенные очертания, а в базовой версии автомобиля наделена дневным боковым светом.

Что касается комплектаций, то новый седан можно приобрести в 3-х модификациях. Самый «крутой» люкс оснащен 98-сильным двигателем и отличается совсем другим уровнем оснащения салона.

Среди особенностей кузова Гранты можно выделить качество сборки и хорошее качество материалов. Кузовные детали соединяются друг с другом высокотехнологичной автоматизированной немецкой сваркой. Это позволило отечественным производителям выйти на совершенно другой уровень.

Особо выделяют также хорошее качество покраски и стойкость к антикоррозийной обработке. Оба эти процесса также ведутся на автоматизированных линиях немецкого производства, отличающихся отличной точностью.

Измененная геометрия кузова придала новому русскому автомобилю стильные линии. Это благоприятно отразилось не только на внешности, но и позволило значительно снизить КРАСНОЕ сопротивление. Сейчас этот коэффициент равен 0,36, что на 6 процентов меньше, чем у базовой модели. Кроме того, по мнению экспертов, капот без острых углов менее безвреден для пешеходов.

Важные функции выполняет скес:

• Задняя гранта Свеом удлинена на 15 см. В свою очередь, это позволяет сделать салон еще более вместительным, чем раньше;
• Передняя све изготовлена ​​таким образом, чтобы снизить тепловую нагрузку на двигатель и его окружающую среду.

Что касается остальных отличий кузова:

• Днище кузова было специально разработано для нового российского автомобиля. Специальные металлические листы со специальной закалкой и 2-х сторонней оцинковкой – удачное решение, значительно улучшающее время эксплуатации;
• Что касается КЗ, то в данном конкретном случае показатель увеличен на 12 процентов, если сравнивать с калиной;
• Вес автомобиля удалось снизить на целых 40 кг, что не могло не сказаться на управляемости. Теперь маневрировать в городских тесных рядах стало намного проще, удобнее проходить повороты;
• Установить дополнительный багажник на крышу стало проще, так как производитель предусмотрел поверх уплотнителей дверей хорошие, прочные крепления.

К сожалению, Гранта не лишилась традиционных вазовских «болячек»:

• Неудобная регулировка боковых зеркал. Но это не обязательно, так как они дают неплохую видимость;
• С другой стороны, водителям небольшого роста будет плохо видно дорогу из-за приподнятых линий капота и багажника.

Лада Приора

В 4 версии кузова есть еще одна модель ВАЗ — приора. Рассмотрим особенности кузова каждой версии отдельно.

«Седановская» приор

Является улучшенной «десяткой». Элегантную модель с выразительным дизайном отличает хорошее качество атем, приятный интерьер салона.

Как и свойственно седанам, в конструкции приоры лучше соблюдается геометрия. Это придает экстерьеру стильный вид.

Вот еще отличия:

• Элегантно оформленная оптика как спереди, так и сзади;
• Панель радиатора с изящно рубленым крупным фирменным знаком выглядит очень эстетично;
• Заслуживает одобрения форма колесных арок, выполненная в открытом стиле.

Вот стандартные размеры седана.

Приора хэтчбек

Вторая модель в семействе Лада Приора. Идеальное воплощение 5-дверного хэтчбека из лучших образцов, когда-либо собранных на АвтоВАЗе.

Новый хэтчбек получил массу новаторских решений, касающихся внешнего вида и технических возможностей.

Кузов 2172 спроектирован с помощью популярного метода геометрического моделирования через ПК. За счет этого удалось добиться высокой точности, а это, в свою очередь, благоприятно сказалось на койлируемости корпусных деталей, исключив большие зазоры и перепады поверхности.

Приора Универсал

Завершающая модель семейства приора. Кузов собран на базе седана. Кроме того, эта версия тщательно проработана путем модернизации конструктивных особенностей одиннадцатой модели ВАЗ. Таким образом, этот образец получил все преимущества предыдущих версий, утратив их слабые места.

Около 200 оригинальных элементов кузова получают приор универсал. Бамперы совершенно другой закалки, крылья оригинальной и необычной формы, стильная крыша – все это для российского автолюбителя в новинку. Багажник, если его трансформировать, вмещает 777 литров груза.

Мелкоотраслевая модель производителя, рассчитанная на любителя. Собран на базе 5-ти дверной 2172. Является заменой Лады 21123 из семейства Лада 110.

3-х дверная моталка от приоры идеальный вариант для водителей предпочитающих активный, в некотором роде «агрессивный» стиль вождения. Эта версия тоже, как и универсал, получила множество оригинальных деталей кузова.

Геометрические размеры

Если выше были представлены, так называемые, габаритные размеры кузова, то теперь речь пойдет о геометрических. Знание этих размеров не только составит мнение об автомобиле или поможет в выборе, но и даст возможность провести профессиональный ремонт.

Видео о том, как снимать геометрические размеры тела

Называется геометрией множество расстояний между определенными точками тела, называемое контролем. Они изначально устанавливаются производителем на заводе. Понятно, что эти точки обеспечивают идеальное, точное положение.

Для проверки соответствия геометрических размеров автомобилей Лада владельцу необходимо измерить определенные расстояния, показанные на фото ниже.

Это также не мешает измерению этих размеров.

Подробнее о том, как убрать геометрические размеры кузова своими руками смотрите в видео и на фото. Инструкцию по этому поводу вы также можете прочитать в других публикациях нашего сайта.

технические характеристики и особенности модели

Заводские размеры по ГОСТ — 2.104-68. В книге 38 страниц, в том числе Нива, Гранта, Нива-Шевроле, Ока, Калина, Надежда. Необходимые технические параметры для реставрации и ремонта.

Геометрические размеры кузова: Лада Приора 2170, 1272. Полные размеры кузова,
поперечные размеры, днище, двери, моторный отсек, задняя дверь. СКАЧАТЬ

Новая Приора, или Приора 2

Из данной статьи вы узнаете об основных изменениях и рестайлинге автомобиля Лада Приора (2014 года выпуска), комплектации «Норма+».
Визуально машина почти не изменилась, то есть те люди, которые не особо разбираются в отечественных автомобилях, разницы не заметят.

Наиболее заметные изменения во внешности Priora — передний и задний бамперы. Их внешний вид приобрел спортивный характер, да и выглядит очень хорошо, чем редко может похвастаться отечественный автопром.

Что с двигателем? Здесь нас ничего не порадовало, все тот же 16-клапанный двигатель мощностью 98 «лошадей», что, в принципе, неплохо себя зарекомендовало.

Но, производитель обещает, что в люксовой комплектации будет новый двигатель, с большей мощностью, улучшенной динамикой, впускным коллектором изменяемой длины и прочими фишками.

Обратим внимание на салон, сразу можно сказать, что основные изменения произошли именно здесь. Салон обит черным цветом из того же материала, то же самое можно сказать и о пластике.

Данная комплектация имеет сенсорный дисплей, как и на Калине, на него не будем обращать особого внимания. Приборная панель тоже особо не изменилась: слева тахометр, под ним стрелка указателя температуры, справа спидометр. Между ними бортовой компьютер, такой как на 2-й Калине. Все понятно, просто и эргономично.

Также в комплектацию входит кондиционер, электрозеркала (с подогревом), противотуманные фары, два стеклоподъемника. Доработан руль, он выглядит практически как у «Гранты», а на панели удобно расположена кнопка «свободные руки», работающая по Bluetooth.
Одним из существенных преимуществ является обогрев лобового стекла — отличный вариант для российского климата. КПП без изменений.
В целом негативных эмоций рестайлинг не вызвал, хотя автолюбители рассчитывали на большее.

Выпуск рестайлинговой LADA Priora («Лада Приора») начался в ноябре 2013 года. С конвейера ОАО «АВТОВАЗ» сходят следующие автомобили этого семейства: ВАЗ-2170 — с кузовом седан, ВАЗ-2171 — со станцией кузов универсал, ВАЗ-2172 — с кузовом хэтчбек (пятидверный и трехдверный). На автомобили могут устанавливаться два четырехцилиндровых шестнадцатиклапанных двигателя объемом 1596 см3 мощностью 98 и 106 л. с. Нормы токсичности соответствуют стандарту Евро-4. Автомобили комплектуются пятиступенчатой ​​механической коробкой передач с передним приводом.

Обновленная LADA Priora отвечает современным требованиям пассивной безопасности. Передний и задний бамперы изготовлены из ударопрочного материала для поглощения энергии удара при столкновении. Стойки, крыша и пороги усилены. Все двери оснащены металлическими усилениями для повышения устойчивости к боковым ударам.

Информация актуальна для Priora моделей 2013, 2014, 2015, 2016, 2017, 2018.

В базовую комплектацию автомобиля входят: регулируемая по наклону рулевая колонка, электростеклоподъемники передних дверей, подушка безопасности водителя, электропривод наружных зеркал. Фары автомобиля могут работать в режиме дневных ходовых огней, которые не слепят водителей на встречной полосе и значительно снижают потребление электроэнергии.

Для более полного удовлетворения потребностей клиентов в комплектации автомобиля предусмотрены различные опции. К ним относятся: подушка безопасности переднего пассажира, преднатяжители передних ремней безопасности, антиблокировочная система тормозов (ABS), электронный контроль устойчивости (ESC), круиз-контроль, кондиционер, электростеклоподъемники всех дверей, электрорегулировка зеркал, современная мультимедийная система, бортовая компьютер, автоматическое управление стеклоочистителем, автоматическое управление наружным освещением, повторители в боковых зеркалах, противотуманные фары, электрообогрев лобового стекла.

LADA Priora – компактный, экономичный автомобиль, хорошо адаптированный к условиям нашего климата и особенностям российских дорог.

общие данные
Тип корпуса	Седан	Универсал	Хэтчбек, 5-дверный	Хэтчбек, 3-дверный
Количество дверей	4	5	5	3
Количество мест (со сложенным задним сиденьем)
Снаряженная масса, кг
Допустимая максимальная масса, кг	1578	1593	1578	1578
Допустимая полная масса буксируемого прицепа, кг:
с тормозом
без тормозов
Объем багажника (5/2 места), л	430	444/777	360/705	—
Максимальная скорость (двигатель 21126/21127), км/ч
Время разгона до 100 км/ч (двигатель 21126/21127), с
Расход топлива (двигатель 21126/21127), л/100 км: смешанный цикл
Емкость топливного бака, л

Двигатель
Модель	21126	21127
тип двигателя	Бензиновый, рядный, четырехтактный, четырехцилиндровый
Местоположение	Передняя, ​​поперечная
Клапанный механизм	DOHC, 16 клапанов
Диаметр цилиндра x ход поршня, мм
Рабочий объем, см3
Мощность номинальная, кВт (л. с.)	72 (98)	78 (106)
	5600	5800
Максимальный крутящий момент, Нм	145	148
при частоте вращения коленчатого вала двигателя, мин-1	4000	4200
Система снабжения	Распределенный впрыск топлива	Распределенный впрыск топлива. Переменная длина впускных каналов
Топливо	Бензин неэтилированный с октановым числом не ниже 95
Система зажигания	Электронный блок управления двигателем
Стандарты токсичности	Евро-4

Шасси
Передняя подвеска	Независимая, типа МакФерсон, с телескопическими амортизаторными стойками, винтовыми пружинами, поперечными рычагами, продольными раскосами и стабилизатором поперечной устойчивости
Задняя подвеска	Полунезависимая, со спиральными винтовыми пружинами, телескопическими гидравлическими амортизаторами и продольными рычагами, соединенными U-образной поперечиной и встроенным стабилизатором поперечной устойчивости торсионного типа
Колеса	Диск стальной или легкосплавный (запасное колесо — сталь)
Размер колеса	5,0Jx14h3; 5,5Jx14h3; 6,0Jx14h3; ПКД 4х98; ДИА 58,6; ЕТ 35
Шины	Радиальный, бескамерный
Размер шин	175/65R14; 185/60R14; 185/65R14

Вид автомобиля снизу (для наглядности брызговик силового агрегата снят): 1 — ниша для запасного колеса; 2 — основной глушитель; 3 — топливный фильтр; 4 — балка задней подвески; 5 — трос стояночного тормоза; 6 — топливный бак; 7 — дополнительный глушитель; 8 — металлический компенсатор; 9 — передний привод; 10 — поддон картера двигателя; 11 — коробка передач

Вид снизу на переднюю часть автомобиля (для наглядности брызговик силового агрегата снят): 1 — тормоз переднего колеса; 2 — растяжка передней подвески; 3 — компрессор кондиционера; 4 — поддон картера двигателя; 5 — поперечина передней подвески; 6 — стартер; 7 — коробка передач; 8 — левый привод; 9 — рычаг передней подвески; 10 — штанга стабилизатора поперечной устойчивости; 11 — тяга управления коробкой передач; 12 — механизм управления редуктором реактивной тяги; 13 — дополнительный патрубок глушителя; 14 — катколлектор; 15 — правый привод

Для тех, кто заинтересован в покупке автомобиля Lada Priora универсал, не менее важны технические характеристики кузова, двигателя и подвески. «Лада Приора» — прямой наследник и продолжатель флагманского семейства моделей ВАЗ 2110 Волжского автомобильного завода. В конструкцию автомобиля было внесено несколько сотен изменений, поэтому модели ВАЗ-2170, ВАЗ-2171 и ВАЗ-2172 (седан, универсал и хэтчбек соответственно) считаются отдельным семейством. Первые седаны поступили в продажу в 2007 году, универсалы — в 2009 году.. Lada Priora универсал — самый практичный и вместительный автомобиль в семье. В конце 2015 года АвтоВАЗ прекратил выпуск и прием заказов на эту модель.

Версии универсал «Приора»

Для универсала «Лада Приора» возможны три варианта комплектации:

1. «Стандарт» — самая дешевая (не выпускается с 2014 года).
2. «Норма», в котором предусмотрена подушка безопасности водителя, тормозная система с вакуумным усилителем, передние дисковые тормоза, гидроусилитель руля, инерционные ремни безопасности, противоугонная сигнализация, ходовые огни для дневного света, тканевый салон, электрообогрев наружных зеркал.
3. «Лада Приора» универсал «Люкс» отличается тем, что имеет подушки безопасности для пассажирских сидений первого ряда, датчик дождя, электростеклоподъемники в задних дверях, легкосплавные диски. Материал внутренней отделки — Алькантара (искусственная замша). Положение передних сидений можно регулировать. В некоторых случаях Лада Приора универсал Люкс комплектуется парктроником и навигатором.

В 2013 году автомобиль прошел рестайлинг. Внешне универсал 2013 года и универсал 2014 года мало чем отличаются. В новой версии обновлена ​​решетка радиатора, изменились наружные зеркала заднего вида, передний и задний бамперы, а в фарах установлены светодиоды.

Салон «Приора» универсал 2013 претерпел серьезные изменения. Его модернизировали при содействии итальянской дизайнерской студии Carcerano. Автомобиль теперь оснащен трехспицевым рулем, в центральной консоли установлен цветной монитор для управления стереосистемой и отображения информации навигатора. В старших комплектациях сиденья переднего ряда оснащены дополнительными подушками безопасности и регулируемым подогревом.

Кузов и компоновка автомобиля

Тип кузова ВАЗ 2171 — пятиместный пятидверный универсал. Пятая дверь цельная, открывается вверх. Габаритные характеристики универсала Лада-Приора (длина кузова, ширина и высота) составляют 4210, 1680 и 1420 мм соответственно. Высота указана с учетом рейлингов, которые не снимаются. Для универсала Лада-Приора предусмотрено 10 вариантов окраски кузова: от черного и темно-красного до белого и серебристого. Универсал «Лада-Приора» в цвете «снежная королева» больше всего подходит для южных регионов, так как меньше нагревается от солнца. Летом в машинах такого цвета будет не ахти.

База автомобиля (расстояние между передней и задней осями) 2492 мм. Передняя колея составляет 1410 мм, задняя колея немного больше, ее размер равен 1380 мм. Клиренс (или дорожный просвет) составляет 170 мм. Багажник универсала Приора имеет объем 444 куб. дм, а при сложенных сиденьях заднего ряда объем увеличится до 777 куб. дм, но сиденья не складываются в ровный пол. «Лада Приора 2171» имеет переднеприводную компоновку с передним поперечным расположением двигателя. Колесная формула 4×2 (у машины 4 колеса, из них 2 ведущих).

В линейке моделей АвтоВАЗа Лада Приора универсал наиболее близок к универсалу Калина. Что лучше: универсал «Калина» или универсал «Приора», точно определить невозможно. «Калина» короче на 30 см, а багажник на 30 литров меньше. Но «Приору» уже не выпускают, поэтому купить абсолютно новый автомобиль невозможно, как и тест-драйв «Лада-Приора» универсал в автосалоне.

Силовой агрегат автомобиля

Доступны три варианта двигателя:

• 8-клапанный двигатель ВАЗ-2116 мощностью 90 лошадиных сил;
• 16-клапанный двигатель ВАЗ-21126 мощностью 98 лошадиных сил. Модификация универсал с двигателем 21126 (заводское обозначение ВАЗ 217130) – самая доступная на вторичном рынке;
• 16-клапанный двигатель ВАЗ-21127, выдающий 106 лошадиных сил, выигрывает по экономичности и надежности.

Базовым двигателем модели Лада Приора 2171 является бензиновый, четырехтактный, четырехцилиндровый (цилиндры расположены в ряд) 16-клапанный двигатель ВАЗ-21127 с распределенным впрыском. Этот двигатель появился после доработки двигателя ВАЗ-21126 в части усовершенствования системы впуска. На ВАЗ 21127 вместо одного датчика массового расхода воздуха установлены два: абсолютного давления и температуры воздуха. Это позволило избавиться от известной проблемы предыдущей модели – колебаний частоты вращения коленчатого вала на малых оборотах.

Объем данного двигателя 1596 куб.см, диаметр каждого из четырех цилиндров 82 мм, ход поршня 75,6 мм, степень сжатия 11. Октановое число используемого бензина 95. Этот двигатель развивает мощность до 106 лошадиных сил при частоте вращения коленчатого вала 5800 об/мин, а его максимальный крутящий момент составляет 148 Нм при 4200 об/мин. Очевидно, что характеристики ВАЗ Приора с двигателем 21127 на 8 лошадиных сил и 3 Нм выше, чем у автомобиля той же марки с двигателем 21126.

Максимальная скорость универсала «Приора» с двигателем 21127 составляет 183 км/ч, разгон до сотни возможен за 11,5 с при полной массе 1578 кг. Комбинированный расход топлива составляет 6,8 л на 100 км, а по трассе расход топлива составляет 5,4 л на 100 км. Топливный бак вмещает 43 литра топлива. Производитель заявляет ресурс двигателя в 200 тыс. км.

Габариты рестайлинговой Lada Priora существенно не изменились. Хотя за счет новых переднего и заднего бамперов длина Lada Priora изменилась на несколько миллиметров.

Как и прежде седан Lada Priora рестайлинг имеет наибольшую длину, которая в новой версии составляет 4 350 мм. Длина универсала короче на 1 сантиметр, но хэтчбек Priora еще меньше, длина кузова этой версии составляет 4210 мм. Ширина всего семейства составляет 1 680 мм, а колесная база у всех одинаковая 2 492 мм. А вот высота у всех разная, у седана Lada Priora 1 420 мм, у хэтчбека 1 435 мм, а у универсала вообще 1 508 мм в высоту. Большая высота универсала Приора обусловлена ​​наличием рейлингов на крыше. В случае с хэтчбеком конструкция задней части кузова такова, что машина получилась выше седана.

Что касается дорожного просвета или клиренса Лада Приора, то для седана и хэтчбека производитель указывает цифру 165 мм, а для универсала Лада Приора дорожный просвет составляет 170 мм. Однако на самом деле дорожный просвет больше, достаточно взять в руки рулетку и убедиться в этом. Но производитель не ошибается, он просто указывает клиренс автомобиля при полной загрузке. В то же время производители иномарок лукавят и указывают дорожный просвет своих автомобилей в незагруженном состоянии. поэтому реальный дорожный просвет иномарок и их официальные данные часто не совпадают.

Объемы багажного отделения новой версии Lada Priora во всех трех кузовах мало изменились. Объем багажника седана составляет 430 литров. Багажное отделение хэтчбека Priora меньше, всего 306 литров, но если сложить задние сиденья (чего нельзя сделать в седане), то объем увеличивается до 705 литров. В универсале Priora объем багажного отделения составляет 444 литра, а при сложенных сиденьях он достигает 777 литров. К сожалению, задние сиденья не складываются вместе с полом, а большие колесные арки съедают довольно много места для багажа.

Размеры Лада Приора	седан	хэтчбек	универсал
Длина, мм	4350	4210	4340
Ширина	1680	1680	1680
Высота	1420	1435	1508
Колея передних колес	1410	1410	1414
Колея задних колес	1380	1380	1380
Колесная база	2492	2492	2492
Объем багажника, л	430	360	444
Объем со сложенными сиденьями	—	705	777
Объем топливного бака	43	43	43
Дорожный просвет, мм	165	165	170

Что касается размера шин Лада Приора, то производитель рекомендует устанавливать 14-дюймовые диски. Размер шин может быть 175/65 R14 или 185/60 R14 или 185/65 R14. Самое интересное, что сегодня даже на Lada Granta или Kalina в хорошо упакованных комплектациях Автоваз в стандартной комплектации предлагает 15-дюймовые колеса. Почему этого нет на Приоре непонятно, хотя это не останавливает владельцев этих автомобилей, которые ставят на свою Ладу Приору колеса гораздо большего размера.

myautoblog.net

Габаритные размеры Priora | PrioraPRO

Автомобили Лада Приора созданы специально для динамичных и стремительных городских дорог. Внешне они отличаются своей собранностью, универсальностью и прытью. Габаритные размеры Приоры подчеркивают ее индивидуальность – для каждой модели, будь то хэтчбек, седан или универсал, разработаны свои габариты:

Хэтчбек по своей природе более молодежный автомобиль, за счет этого он еще и легче и спортивнее – его размеры: длина 4210 мм, ширина 1680 мм, высота 1435 мм;

Более увесистый седан имеет габариты: длина 4400 мм, ширина 1680 мм, высота 1420 мм;

Приземистый и солидный универсал соответствует следующим параметрам: длина 4340 мм, ширина 1680 мм, высота 1508 мм;

Красивый купе, быстрый и динамичный, имеет размеры: длина 4243 мм, ширина 1680 мм, высота 1435 мм.

Габаритные размеры Lada Priora мягко сочетаются со стилем ее кузова. Это подчеркивается геометрическими линиями, элегантной решеткой радиатора и элегантными фарами как сзади, так и спереди. Неповторимости добавляют открытые передние и задние колесные арки, которые задним бампером притянуты к колесной арке. Такое сочетание придает автомобилю приподнятый вид.

Кроме того, габаритные размеры Приоры могут уверенно соответствовать отличной аэродинамике. При движении на высоких скоростях автомобиль обеспечивает баланс подъемной и прижимной сил на передней и задней оси, а коэффициент сопротивления воздуха в кузове седана составляет 0,34, что соответствует уровню лучших мировых аналогов.

В ходе краш-тестов автомобиль Lada Priora, габаритные размеры которого достаточно малы, по сравнению с автомобилем своего ценового сегмента, показал себя с лучшей стороны: он соответствует последним европейским требованиям по боковому и лобовому удару. Абсолютную безопасность обеспечивают ремни безопасности для каждого пассажира, подушка безопасности водителя, а в комплектации «люкс» еще и переднего пассажира.

Так же в Priora улучшены боковые стойки, пороги пола, установлены стальные дуги безопасности дверей. В обивку дверей встроены специальные демпфирующие вставки, обеспечивающие повышенную безопасность в случае бокового удара.

При возможном столкновении на малых скоростях безопасность переднего пассажира повышена благодаря мягкой накладке на панели приборов.

Priorapro.ru

Лада Приора хэтчбек: технические характеристики и особенности модели

Перед покупкой любого автомобиля будущий владелец тщательно изучает основные характеристики. Выбор транспортного средства в первую очередь осуществляется по его мощности, экономичности, безопасности.

Данные о новых модификациях знакомых моделей очень важны. Например, для хэтчбека Lada Priora в технических характеристиках будут указаны полученные обновления, доработка автомобиля и преимущества перед аналогами в другом кузове.

Размеры и динамические данные Приора хэтчбек

Солидный хэтчбек имеет небольшие, но достаточные габариты: длина – 4,21 м, ширина – 1,68 м, высота – 1,43 м. Внутреннее пространство было уменьшено из-за небольших внешних габаритов, но минимально сказалось на комфорте поездки для пассажиров второго ряда.

Технические характеристики хэтчбека «Приора» также незначительно повлияли на объем багажника. Объем багажника у седана 430 литров, а у хэтчбека 360 литров.

Модель оснащена бензиновыми двигателями объемом 1,6 л. Силовая установка сочетается с коробками механика или автоматом на 5 ступеней. Мощность двигателя 87, 98 и 106 л.с., максимально возможная скорость 176 (183) км/ч. Технические характеристики хэтчбека, указанные для Лада Приора, приводят к следующему расходу топлива в смешанном режиме: от 6,6 до 7,3 литра. Максимальный показатель относится к модели с автоматической коробкой передач.

Особенности эксплуатации Приора хэтчбек

Перед покупкой автомобиля важно дополнительно изучить внутренние особенности модели. Например, Лада Приора хэтчбек по техническим характеристикам неплохая, имеет качественный иммобилайзер, бортовой компьютер.

Модель оборудована электроусилителем руля, электростеклоподъемниками, обогревом наружных зеркал. К не менее важным параметрам автомобиля можно отнести:

1. Тонкая регулировка высоты руля.

2. Наличие фронтальной подушки безопасности, системы экстренного торможения.

3. Современный климат-контроль и аудиосистема.

4. Корректор фар и дневные ходовые огни.

5. Сигнализация и центральный замок.

6. Качественная обивка сидений автомобильной тканью.

Приведенные технические характеристики Лада Приора хэтчбек и дополнения относятся к комплектации «норма». Многие из этих функций комфорта и безопасности отсутствуют в базовой сборке.

Стоимость обеих модификаций практически одинакова, поэтому с небольшой доплатой можно получить качественный и надежный автомобиль. Последующая доработка базового автомобиля может занять слишком много времени, хотя по итоговой цене она отличаться не будет.

Низкий расход и дешевое обслуживание особенно важны для отечественного автомобиля. Технические характеристики современной модели хэтчбека ВАЗ Приора обеспечивают минимальные затраты на диагностику и ремонт автомобилей: поддерживать автомобиль в полностью рабочем состоянии не составит труда.

При необходимости возможна доработка интерьера и экстерьера в зависимости от целей эксплуатации. В обычном виде его можно использовать и для семейных поездок, и для ежедневных поездок на работу, и для безопасного путешествия.

Priorapro.ru

габариты, размеры кузова, доступные двигатели и комплектация

Кузов
Дорожный просвет	165 мм
Минимальный объем багажника	430 л
Грузоподъемность	393 кг
Полная масса	1578 кг
Собственная масса	1185 кг
Максимальный объем багажника	430 л
Задняя направляющая	1380 мм
Разрешенная масса автопоезда	2378 кг
Передняя направляющая	1410 мм
Ширина	1680 мм
Количество мест	5
Длина	4350 мм
Колесная база	2492 мм
Высота	1420 мм
Двигатель
Мощность двигателя	106 л. с.
Максимальная мощность оборотов	до 5 800 об/мин
Максимальный крутящий момент	148 Н*м
Объем двигателя	1596 см3
Расположение цилиндров	Рядный
Количество цилиндров	4
Количество клапанов на цилиндр	4
тип двигателя	бензин
Максимальный крутящий момент, обороты	4200 об/мин
Тип впуска	Распределенный впрыск
Трансмиссия и управление
Количество передач	5
Привод	Передний
Тип редуктора	Робот
Показатели эффективности
Максимальная скорость	183 км/ч
Разгон до 100 км/ч	11,4 сек
Расход топлива в городе на 100 км	8,5 л
Расход топлива по трассе на 100 км	5,5 л
Комбинированный расход топлива на 100 км	6,6 л
Объем топливного бака	43 л
Запас хода	от 510 до 780 км
Экологический стандарт	ЕВРО IV
Марка топлива	АИ-95
Подвеска и тормоза
Задние тормоза	Барабан
Передние тормоза	Вентилируемые диски
Задняя подвеска	Полузависимая, Гидравлический элемент, Рычаг, Амортизаторы, Пружина
Передняя подвеска	Независимая, МакФерсон, Подпружиненная, Стабилизатор поперечной устойчивости

wikidrive. ru

Лада Приора седан Фото. Характеристики. Габаритные размеры. Масса. Шины

В последнее десятилетие главным конкурентом ВАЗа стали корейские автомобили. А когда был представлен автомобиль Lada Priora, стиль его дизайна свидетельствовал: тольяттинские специалисты выбрали своими учителями азиатских производителей. Приора очень похожа на корейские продукты. По сравнению с ВАЗ-2110 внешность менее противоречива… и менее выразительна — исчезли большие фары неопределенной формы, закругленные края, оригинальные задние колесные арки.

Лада Приора ВАЗ-2170 — видео тест-драйв

Такой автомобиль вполне соответствовал бы стилю Hyundai, KIA или Daewoo 10-летней давности. Главным преимуществом корейских автомобилей является сочетание скромной цены и высокого качества. ВАЗ смог улучшить качество. Швы между панелями кузова Priora в два раза меньше, чем у предыдущей модели, что говорит о более высокой культуре сборки и точности изготовления. Улучшенная пассивная безопасность. Появились подушки безопасности, ABS, EBD, была увеличена жесткость кузова, так что первые экземпляры Priora уже набрали две звезды в краш-тестах по Евро методу NCAP больше, чем любая другая модель ВАЗ. Однако для продаж в Европе этого недостаточно, и кузов был дополнительно усилен, после чего автомобиль немного не дотянул до четырех звезд Euro NCAP (данные внутренних испытаний лаборатории ВАЗ).

В целом Приора получила около 950 изменений по сравнению с семейством ВАЗ-2110, было заменено около 2 тысяч деталей. Был электроусилитель руля; двигатель модернизировали, получив облегченную шатунно-поршневую группу американской фирмы Federal-Mogul. Мощность возросла на 10%, а благодаря ряду импортных ключевых узлов (например, ремню ГРМ) ресурс увеличился на 50 тыс. км. Были усилены тормоза, немного доработана подвеска для лучшей управляемости. Следующим преимуществом корейских автомобилей стало оснащение. Лада Приора – первая машина ВАЗ, которая практически не отстает от них. В списке опций базового оснащения — мультимедийная система с Bluetooth, парктроник, встроенный футляр для очков и другие элементы. В свое время корейские компании стали широко нанимать европейских дизайнеров и дизайнеров, чтобы догнать японских и европейских производителей по эстетике, управляемости и комфорту своих автомобилей. Я пошел по этому пути и ВАЗ. Так, интерьер салона Priora был разработан итальянским ателье Carcerano.

Поставив Приору на конвейер, ВАЗ также отошел от традиции постепенной замены старшей модели. С началом производства Priora семейство ВАЗ-2110 было немедленно снято с производства и передано для сборки по лицензии на другие заводы в России и Украине — как это делает большинство ведущих производителей. Priora находит некоторый спрос в Европе. Хотя журналисты и не хвалят его, критикуя вялые характеристики торможения и разгона и слабое (по европейским меркам) оснащение и качество, но отдают автомобилю должное: один из самых дешевых автомобилей на континенте — честный продукт. снова начал расти. Благодаря Приоре завод вышел из кризиса, получил прибыль и нашел средства на самую глубокую за последние десятилетия модернизацию.

Технические характеристики Лада Приора

Тип кузова/количество дверей: седан/4- Количество мест: 5

Лада Приора Двигатель

1,6 л 8-кл. (87 л.с.), 5МТ — Рабочий объем: 1596 см3 — Максимальная мощность, кВт (л.с.)/об. мин: 64 (87)/5100- Максимальный крутящий момент, Нм/об. мин: 140 / 3800- Время разгона 0-100 км/ч, с: 12,5

1,6 л 16-кл. (106 л.с.), 5МТ — Рабочий объем: 1596 см3 — Максимальная мощность, кВт (л.с.)/об. min: 78 (106)/5800- Максимальный крутящий момент, Нм/об. мин: 148 / 4200- Время разгона 0-100 км/ч, с: 11,5

Расход топлива Лада Приора

Городской цикл, л/100 км: 8,9 — Загородный цикл, л/100 км: 5,6 — Смешанный цикл, л/100 км: 6,8

Максимальная скорость Лада Приора

176 км/ ч с 1,6 л 8-кл. (87 л.с.), 5МТ – 183 км/ч с двигателем 1,6 л 16-кл. (106 л.с.), 5MT

Габаритные размеры Lada Priora

Длина: 4350 мм — Ширина: 1680 мм — Высота: 1420 мм — База: 2492 мм — Колея передних/задних колес: 1410/1380 мм — Дорожный просвет: 165 мм

Объем туловища Lada Priora

430 литров

Lada Priora Tank Volume

43 литров

LADA Wriora Weight

Вес с бордюром (кг): 1163- максимальный вес, кг: 1578

. класс Лада Приора

Лада Приора размер шин

175/65/R14; 185/60/R14; 185/65/R14; 185/55/R15

Лада Приора ВАЗ-2170 тюнинг своими руками фото

Salon Lada Priora

Lada Priora interior

VAZ Marsh -1 (LADA-BRONTO 1922-00) Фото комплектации

Ока ВАЗ (СеАЗ, КамАЗ) -1111 Тюнинг Фото Двигатель Видео

ВАЗ-21099 Объем бака, багажника Грузоподъемность Расход топлива

ВАЗ-2121/2131 Нива Объем бака, багажника Грузоподъемность Расход топлива

Лада Гранта Лифтбек Характеристики Двигатель Габаритные размеры Расход топлива Объем бака, багажник Грузоподъемность

Лада Веста Объем бака, багажник Грузоподъемность Расход топлива

ВАЗ-2120 Надежда Объем бака, багажник Грузоподъемность Расход топлива

Лада Калина 2 хэтчбек Объем бака, багажник Грузоподъемность Расход топлива

ВАЗ-2109 Объем бака, багажник Грузоподъемность Расход топлива

ВАЗ-2107 Объем бака, багажник Грузоподъемность Расход топлива

ВАЗ-2103 Объем бака, багажник Грузоподъемность Расход топлива

ВАЗ-2103 2108 Объем бака, багажник Грузоподъемность Расход топлива

Новый Шевроле Нива Размеры двигателя Расход топлива

ВАЗ-2115 Объем бака, багажник Грузоподъемность Расход топлива

Лада Гранта седан Объем бака, багажник Грузоподъемность Расход топлива

ВАЗ-2110 Объем бака, багажник Грузоподъемность Расход топлива

ВАЗ-2101 Объем бака, багажник Грузоподъемность Расход топлива

ВАЗ-2105 Объем бака, багажник Грузоподъемность Расход топлива

ВАЗ-212180 Фора Объем бака, багажник Грузоподъемность Расход топлива

ВАЗ-2104 Объем бака, багажник Грузоподъемность Расход топлива

ВАЗ-2112 Объем бака, багажник Грузоподъемность Расход топлива

ВАЗ-2111 Объем бака, багажник Грузоподъемность Расход топлива

ВАЗ-2102 Объем бака, багажник Грузоподъемность Расход топлива

ВАЗ-2106 Объем бака, багажник Грузоподъемность Расход топлива

Габариты рестайлинговой Лада Приора существенно не изменились. Хотя за счет новых переднего и заднего бамперов Лада Приора длина изменилась на несколько миллиметров.

Как и раньше седан Лада Приора рестайлинг имеет наибольшую длину, которая в новой версии составляет 4 350 мм. Длина универсала короче на 1 сантиметр, но хэтчбек Priora еще меньше, длина кузова этой версии составляет 4210 мм. Ширина всего семейства составляет 1 680 мм, а колесная база у всех одинаковая 2 492 мм. А вот высота у всех разная, у седана Lada Priora 1 420 мм, у хэтчбека 1 435 мм, а у универсала вообще 1 508 мм в высоту. Большая высота универсала Приора обусловлена ​​наличием рейлингов на крыше. В случае с хэтчбеком конструкция задней части кузова такова, что машина получилась выше седана.

Что касается дорожного просвета или клиренса Лада Приора , то производитель указывает цифру 165 мм для седана и хэтчбека, а Лада Приора универсал имеет дорожный просвет 170 мм … Однако в на самом деле дорожный просвет больше, достаточно взять в руки рулетку и убедиться в этом. Но производитель не ошибается, он просто указывает клиренс автомобиля при полной загрузке. В то же время производители иномарок лукавят и указывают дорожный просвет своих автомобилей в незагруженном состоянии. поэтому реальный дорожный просвет иномарок и их официальные данные часто не совпадают.

Объемы багажного отделения В новой версии Lada Priora во всех трех кузовах мало что изменилось. Объем багажника седана составляет 430 литров. Багажное отделение хэтчбека Priora меньше, всего 306 литров, но если сложить задние сиденья (чего нельзя сделать в седане), то объем увеличивается до 705 литров. В универсале Priora объем багажного отделения составляет 444 литра, а при сложенных сиденьях он достигает 777 литров. К сожалению, задние сиденья не складываются вместе с полом, а большие колесные арки съедают довольно много места для багажа.

Размеры Лада Приора	седан	хэтчбек	универсал
Длина, мм	4350	4210	4340
Ширина	1680	1680	1680
Высота	1420	1435	1508
Колея передних колес	1410	1410	1414
Гусеница заднего колеса	1380	1380	1380
Колесная база	2492	2492	2492
Объем багажника, л	430	360	444
Объем со сложенными сиденьями	–	705	777
Объем топливного бака	43	43	43
Дорожный просвет, мм	165	165	170

Относительно Лада Приора размера шин производитель рекомендует устанавливать 14-дюймовые диски.
